BEDIENUNGSANLEITUNG Galileo Luna UWATEC

Multigas-Upgrade für

Galileo

luna

INHALTSVERZEICHNIS

1. Glossar. 1
2. Paarung der Sender und Gas-Übersichtstabelle. 2
   3.PMG Menu 2
3. RBT=0min im Menu Gasintegration 2

4. Display-Konfigurationen 3

5. Mit mehr als einem Gasgemisch tauchen 3

6.1 Einstellung der Sauerstoffkoncentration für Tauchgänge mit mehr als einem Gasgemisch 4
6.2 Gas-Übersichtstabelle 5
6.3 Deko-Übersichtsabelle 5
6.4 Wechseln des Gasgemisches während des Tauchgangs 6
6.5 Besondere Situationen 7
6.6 RBT beim Tauchen mit mehr als einem Gasgemisch 9
6.7 Gauge-Modus und Gas wechseln 9
6.8 Logbuch bei Tauchgängen mit mehr als einem Gasgemisch 9
6.9 Planung von Tauchgängen mit mehr als einem Gasgemisch 9

1. Bedienknöppe Übersicht 10

1. Glossar

Gaswechsel Das Wechseln von einem Atemgas zu einem andern.

Multigas Bezieht sich auf einen Tauchgang, bei dem mit mehr als einem Atemgas (Luft und/oder Nitrox) getaucht wird.

PMG Predictive Multi Gas (vorhersagend), bezieht sich auf den Algorithmus, der bis zu drei verschiedene Nitroxgemische in der Dekompressionsberechnung berücksichtigten kann.

Switch depth (Wechseltiefe) Die Tiefe eines geplanten Wechsels auf ein Gas mit hoherer Sauerstoffkonzentration, wenn die Multigasoption des ZH-L8 ADT MB PMG Algorithmus angewendet wird.

T1, T2, TD Bezieht sich auf Flasche T1, Flasche T2, Flasche TD, wenn die Multigasoption des ZH-L8 ADT MB PMG Algorithmus angewendet wird.

2. Paarung der Sender und Gas-Übersichtstabelle

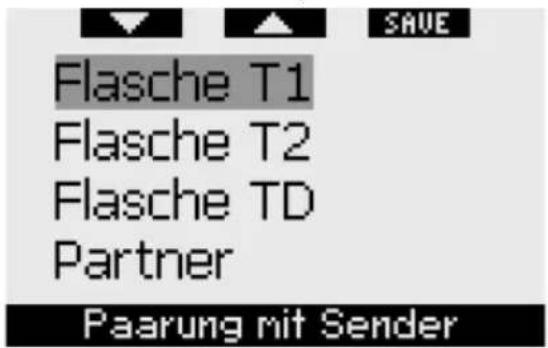

Nachdem die PMG-Aktualisierung in Ihrem Galileo installiert ist, konnen bis zu 4 Sender gepaart werden, anstatt wie bisher 2. Die zusätzlichen Flaschen sind nun mit T2 und TD gekennzeichnet. Wenn die Paarung, wie im Galileo-Handbuch beschreiben, gestartet wird, werden alle vier Flaschenbezeichnungen gezeigt (T1, T2, TD und PARTNER).

Die GAS-ÜBERSICHTSTABELLE zeigt nun ebenfalls die Einstellungen für ihre drei Tanks und für den Tank Ihres Tauchpartners (sofern anwendbar).

3. PMG Menu

Nach der Installation der PMG-Aktualisierung finden Sie unter dem Menu TAUCHEINSTELLUNGEN ein neues Untermenü. Das Menu besteht PMG und Sie konnen damit Galileo vom Betrieb als Eingascomputer (AUS) zum Betrieb als Multigascomputer (AN) umschalten.

Wenn PMG AUS ist, Funktioniert Galileo genauso wie die Eingas-Version. Wenn PMG AN ist, ändert sich die Funktionswise von Galileo in folgenden Aspekten:

• im Untermenü der O_2 -Einstellungen wird eine Zeile eingefegt, auf der Sie einen der drei Tanks auswahlen können.

Flasche:T1,T2oderTD

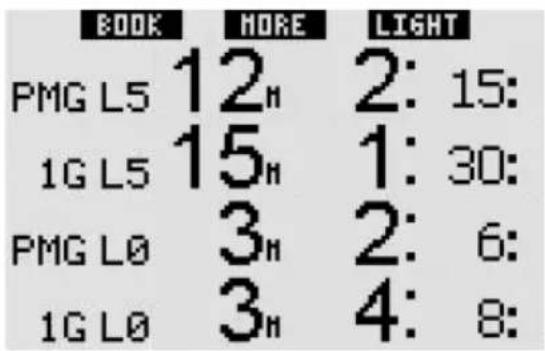

• nach dem Drucken des mittleren Knopfs auf der GAS-ÜBERSICHTSTABELLE während des Tauchgangs erscheint die DEKO-ÜBERSICHTSTABELLE.

These zeigt die PMG-Dekompressionsberechnungen und die Einzelgasberechnung auf dem aktiven MB-Level und auch bei MB L0 an.

das Menu GASINTEGRATION zeit den neuen Eintrag RBT=0min. Eine vollständige Beschreibungfinden Sie im entsprechenden Abschnitt in thism Handbuch.

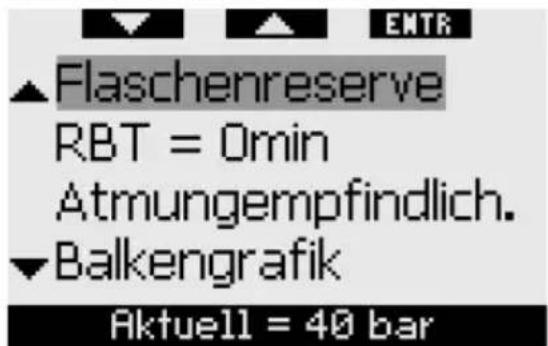

4. RBT=0min im Menu Gasintegration

Nachdem die PMG-Aktualisierung auf Ihrem Galileo installiert ist, zeit das Menu GASINTEGRATION den neuen Eintrag RBT = 0min. Dadurch kann der Alarm RBT = 0min auf Warning umgestellt werden: Wenn mehr als ein Gasgemisch eingestellt wurde und Sie erreichen RBT = 0min, warnt Sie Galileo während 12 Sekunden über diese Situation, anstatt einen kontinuierlichen Piepton auszugeben. Für weitere Informationen über RBT beim

Tauchen mit mehr als einem Gasgemisch lessen Sieitte den Abschnitt 6.6.

5. Display-Konfigurationen

Die Bildschirmkonfiguration liGhT understandskeine Tauchgange mit mehr als einem Gasgemisch. Wenn Sie die Konfiguration liGhT gewählt haben und Sie mehr als ein Gasgemisch eingeben, wechselt die Display-Konfiguration während des Tauchgangs automatisch auf CLASSic.

6. Mit mehr als einem Gasgemisch tauchen

ANMERKUNG:

In Galileo müssen Sie für PMG die Einstellung AN auswahlen, wenn Sie mit mehr als einem Gasgemisch tauchen möchten.

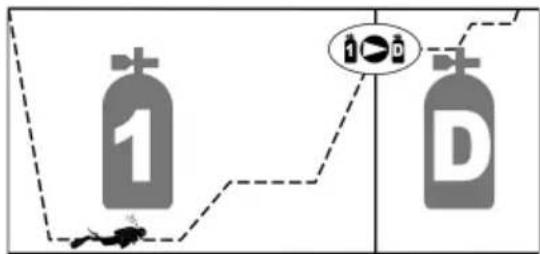

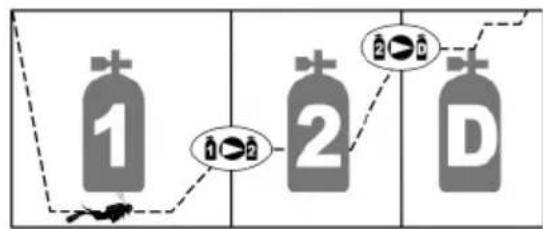

Galileo ist mit dem ZH-L8 ADT MB PMG Algorithmus ausgestattet. PMG steht für Predictive Multi Gas (vorausplanend Multigas). Das bedeutet, dass Galileo bei der Programmierung von mehr als einem Gasgemisch den Wechsel auf ein Gas mit hoherer/n Sauerstoffkonzentration/ en in der/den von Ihnen festgelegten Tiefe/n errechnet und Ihnen jederzeit eine Dekompressionsberechnung mit allen von Ihnen programmierten Gasgemischen zur Verfügung stellt. Mit anderen Worten nutzen Sie das von Ihnen mitgeführte zusätzliche Gas zu jedem Zeitpunkt des Tauchgangs voll aus. Gleichzeitig kann Galileo Ihnen anzeigen, welche Dekompressionsstufen zutreffend waren, wenn Sie den Tauchgang nur mit dem von Ihnen im Moment

genutzten Gasgemisch beenden *** So sind Sie stetsVBoreitet, falls einmal)..
etwas nicht nach Plan verlauft.

WARNING

Das Tauchen mit mehr als einem Gasgemisch stellt ein viel higheres Risiko als das Tauchen mit einem einzigen Gasgemisch dar. Fehler des Tauchers konnen zu ernsthaften Verletzungen oder zum Tod führen.
Vergewissern Sie sich beim Tauchen mit mehr als einem Gasgemisch stets, dass Sie ihre Atemluft aus dem Tank erhalten, den Sie dazu eingeplant haben. Das Einatmen eines Gasgemisches mit hoher Sauerstoffkoncentration in der falschen Tiefe kann sofort zum Tode führen.
- Markieren Sie alle Atemregler und Tauchflaschen, damit Sie diese auf keinen Fall verwechseln.
Vergewisern Sie sich vor jedem Tauchgang und nach jedem Wechsel des Tauchgeräts, dass für jeder Gasgemisch am entsprechenden Tank der richtige Wert eingestellt wurde.

Galileo ermittelicht es ihren, während des Tauchgangs bis zu drei Gasgemische zu verwenden (nur Luft und Nitrox). Die drei Gasgemische sind mit T1, T2 und TD gekennzeichnet und müssen nach steigender Sauerstoffkonzentration angeordnet sein, z. B. die niedrigste Sauerstoffkonzentration für T1, den mittleren Wert für T2 und die höchste Sauerstoffkonzentration der drei Gemische für TD. Es können auch zwei oder mehr Tauchgeräte auf die gleiche Sauerstoffkonzentration eingestellt werden. Wenn Sie mit zurwei Gasgemischen tauchen, verwenden Sie die Tanks T1 und TD.

Galileo kann den Flaschendruck jeder Tanks anzeigen, wenn die entsprechende 1. Stufe mit einem UWATEC Smart-Sender versehen ist und beiden wie im Abschnitt 2 beschreiben gepaart wurden. Beachten Sie, dass Galileo sowohl mit als auch ohne Sender für das Tauchen mit mehr als einem Gasgemisch programmiert und genutzt werden kann.

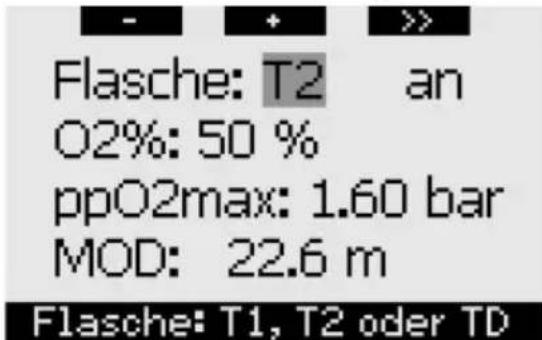

6.1 Einstellung der Sauerstoffkoncentration für Tauchgänge mit mehr als einem Gasgemisch

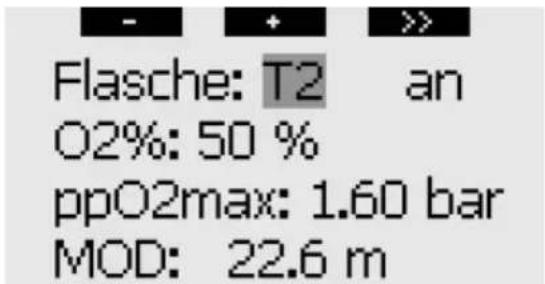

Um die Sauerstoffkoncentration für die Tanks T1, T2 und TD einzustellen, öffnen Sie das Menu O2-Einstellung.

Markieren Sie FLASCHE und nutzen Sie die Knöpfe - und +, um den Tank auszuwahlen, für den Sie die Sauerstoffkonzentration einstellen möchten. Drücken Sie >>, um AN oder AUS zu markieren und nutzen Sie die Knöpfe - und +, um zwischen beiden Optionen zu wechseln. Drucken Sie >> noch einmal, um zur{nachsten Zeile, der Sauerstoffkonzentration, nach unter zu wechseln. Drücken Sie nach

dem Einstellen der Sauerstoffkoncentration >>, um zum Wert ppO2max eine Zeile nach unter zu springen. Beachten Sie, dass die MOD für die Tanks T2 und TD der Wechseltiefe entspricht, die Galileo für die Berechnungen, Warnungen und empfohlenen Gaswechselpunkte verwenden wird. Drucken Sie SAVE, um ihre Einstellungen zu speichern.

ANMERKUNG:

Galileo berücksichtigt im Algorithmus nur Gasgemische, deren Tauchflaschen die Einstellung AN im O_2 Einstellungsmenu aufweisen.
Die Sauerstoffkoncentration für T2 kann erst nach der Einstellung der Sauerstoffkoncentration für TD erfolgen.
- Wird für den Wert ppO2max AUS eingestellt, gilt dies nur für den Tank T1. Die Tanks T2 und TD sind stets auf einen Höchstwert ppO2max von 1.6 Bar beschränkt.
- Für Sauerstoffkoncentrationen von 80% und mehr wurde der Wert ppO2max mit 1,6 Bar festgelegt. Diese Wert kann nicht verändert werden.
Die Sauerstoffkoncentration von T1 kann nicht auf AUS gesetzt werden.
Die Sauerstoffkoncentration von T2 kann nur auf einen Wert zwischen dem Wert von T1 (gleich oder hoher) und TD (gleich oder niedriger) eingestellt werden.
Galileo fegt die Bezeichnung T1, T2 oder TD neben der Bezeichnung Q und zwischen den Bezeichnungen fur den Flaschendruck und die RBT hinzu, um den in thism Moment aktiven Tank zu kennzeichnen.
Die für jeder Tank einstellbare Option AN/AUS erfolgt es Ihnen, problemlos von 3 auf 2 oder sareg auf 1 Gasgemisch zu wechseln, ohne die aktuellen Sauerstoffeinstellungen verändern zu müssen.

• Wenn Sie für den Tank TD AUS einstellen, wird auch T2 automatisch auf AUS gesetzt.
  Die MOD für die Tanks T2 und TD ist die Wechseltiefe für das entsprechende Gas. Diese wird von Galileo für die Berechnungen, Warnungen und empfohlenen Wechselpunkte genutzt.
• MODs für verschiedene Gase)dürfen nicht weniger als 3 m Differenz aufweisen, um von Galileo zugelassen zu werden.
  Die Einstellung AUS für einen Tank hat keine Auswirkungen auf die Paarung der entsprechenden Sender.
• Beim Tauchen mit mehr als einem Gasgemisch wirkt sich die Funktion Nitrox-Rückstellung folgendermaBen aus:

o T1 ist mit 21 % eingestellt

o T2 und TD sind auf AUS gesetzt.

6.2 Gas-Übersichtstabelle

Wenn mehr als eine Gasmischung eingestellt wurde, zeigt Galileo den Tankdruck, die Sauerstoffkoncentration, den Wert ppO2max und die MOD für jeder Tank in der GAS-ÜBERSICHTSTABELLE an. Wenn eine Tankbezeichnung nicht gepaart wurde, wird anstelle des Drucks NOP eingeblendet. Wurde eine Tankbezeichnung gepaart, aber Galileo empfängt das Signal nicht, wird anstelle des Drucks --- angezeigt.

	EODK	HORE	LIGHT
	BAR	02	PP02 MOD
T1	153	21:	1.60 68.8m
T2	146	48:	1.60 24.0m
TD	59	91:	1.60 7.9m

Die Gas-Übersichtstabelle ist sowohl an der Oberfläche als auch während des Tauchgangs einsebar. An der Oberfläche ermöglich sie Ihnen die Überprüfung ihrer Einstellungen und, falls die Sender für alle Tanks in Reichweite sind und sich

nicht ausgeschalten haben, um Energie zu sparen, die Prüfung des Flaschendrucks in jedem Tauchgerät. Zum Einblenden der Tabelle drücken und halten Sie den mittleren Knopf (mit LOG gekennzeichnet) im Tageszeitdisplay. Durch Drücken des mittleren Knopfas in der Tabellenanzeige aktivieren Sie die Funktion Bilder.

Während des Tauchgangs ist die Tabelle nützlich, um Sie daran zu erinnern, in welcher Tiefe Sie den/die Gaswechsel vormehmen möchten. Darüber hinaus konnen Sie auch den Flaschendruck in jeder Tank noch einmal überprüfen (sofern die Sender in Reichweite und aktiviert sind).

Drucken und halten Sie den mittleren Knopf (mit MORE gekennzeichnet), um die Tabelle aufzurufen. Die Gas-Übersichtstabelle wird für maximal 12 Sekunden eingeblendet. Danach schaltet Galileo zur normalen Computeranzeige zurück. Durch Drucken des mittleren Knopfes bei eingeblendeter Tabelle wird die DEKO-ÜBERSICHTSTABELLE angezeigt, die Sie im nachsten Abschnitt erlautert finden.

6.3 Deko-Übersichtstabelle

Galileo zeigt Ichnen die vorausplanende Multigas-Dekompressionsberechnung im Hauptcomputerbildschirm an. Im Hintergrund berechnet das Programm jedoch auch, wie die Dekompression verlaufen wurde, wenn Sie den Tauchgang mit dem Gasgemisch beenden müssen, das Sie momentan einatmen. Wenn Sie mit einem hohenen MB-Level als LO tauchen, verarbeitet Galileo sowohl die vorausplanende Multigas-Dekompressionsberechnung als auch die Berechnung für das momentan verwendete Gasgemisch für LO. All diese Berechnungen werden in der DEKO-ÜBERSICHTSTABELLE(sofort angezeigt.

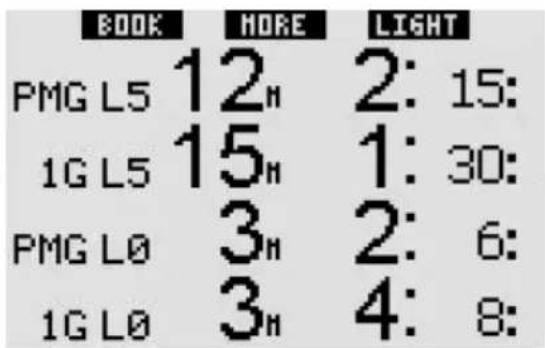

Während des Tauchgangs öffnen Sie die Deko-Übersichtstabelle, indem Sie während der Anzeige der Gas-Übersichtstabelle den mittleren Knopf drücken. In der obersten Reihe wird die vorausplanende Multigas-Dekompressionsberechnung mit der Bezeichnung PMG L5 (bzw. der aktive MB-Level) für den aktiven MB-Level angezeigt. Dieselbe Anzeige finds Sie auf dem Hauptcomputerbildschirm. Darunter entscheidt die Dekompressionsberechnung für den aktiven MB-Level für den Fall, dass Sie den Tauchgang mit dem Gasgemisch beenden mussen, das Sie gerade verwenden. Die Bezeichnung dieser Zeile lautet 1G L5 (bzw. der aktive MB-Level). Die nachste Zeile, mit der Bezeichnung PMG L0, zeigt die vorausplanende Multigas-Dekompressionsberechnung für L0 an (welche Sie ebenfalls im Punkt MORE ablesen können). In der darauf folgenden Zeile 1G L0 wird die Dekompressionsberechnung für ein Gas bei L0 für das Gas angezeigt, das Sie gerade einatmen. Die ersten beiden hier beschrieben den Zeilen werden nicht angezeigt, wenn Galileo auf L0 eingestellt wurde.

Die Deko-Übersichtstabelle wird für maximal 12 Sekunden eingeblendet. Danach schaltet Galileo zur normalen Computeranzeige zurück. Wenn Sie den mittleren Knopf drücken, während die Deko-Übersichtstabelle angezeigt ist, wird das Tauchprofil geöffnet. Bei Tauchgängen mit mehr als einem Gasgemisch fegt Galileo eine durchgehende Linie ein, die die MOD für die verschiedene Gasgemische anzeigt. Die vertikale Linie stellt in dieser Fall die voraussichtliche Zeit und die Tiefes des Wechsels dar.

6.4 Wechseln des Gasgemisches während des Tauchgangs

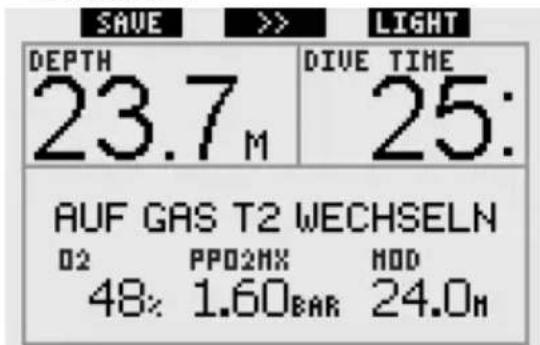

Während der Aufstiegsphase wird Ohnen Galileo bei Erreichen einer der MOD von T2 oder TD entsprechenden Tiefe empfehlen, den Wechsel durchzuführen. Es werden akustische Signale abgegeben und die Nachricht AUF GAS T2 WECHSELN (oder TD) erscheint auf dem Display. Gleichzeitig verändern sich die Bezeichnungen des linken und des mittleren Knopfes zu SAVE bzw. >>. Sie haben 30 Sekunden lang Zeit, um auf diese Nachricht zu reagieren. Anderenfalls nimmt Galileo an, dass der Tank T2 (oder TD) nie existiert hat und passt die Dekompressionsstufen entsprechend an. Sie können:

SAVE drucken oder drucken und halten, um den Gaswechsel zu bestätigten.
- >> drücken oder drücken und halten, um das nachste Gas in Reihenfolge auszuwahlen. Danach müssen Sie trotzdem SAVE drücken oder drücken und halten, um den Wechsel zu bestätigten.
- Drücken und halten Sie den rechten Knopf, um den Gaswechsel zu beenden, ohne einen Wechsel auszufahren.

ANMERKUNG:

• Beginnen Sie mit dem Einatmen des neuen Gasgemisches, bevor Sie einen Gaswechsel bestätigten.
• Wenn Sie einen Tank auswahlen, der nicht dem von Galileo empfohlenen Tank entspricht, wird gegebenenfalls der MOD-Alarm ausgelost und die Dekompressionsstufen ändern sich.

WARNING

Vergewissern Sie sich stets, dass Sie zum richtigen Gas wechseln. Ist dies nicht der Fall, kann das ernsthafte Verletzungen oder den Tod zur Folge haben.

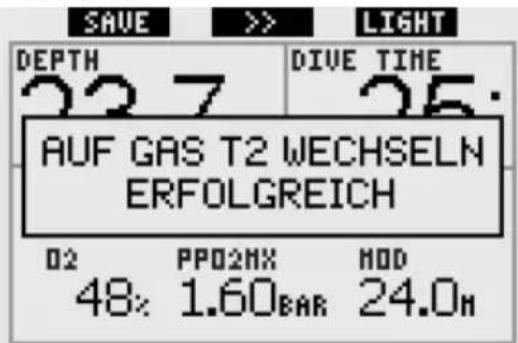

Nachdem Sie den Wechsel bestätigt haben, erscheint die Nachricht AUF GAS T2 WECHSELN (oder TD) ERFOLGREICH 4 Sekunden lang im Display. Verlassen Sie das Menu, ohne den Wechsel zu bestätigen, wird die Nachricht GAS T2 ENTFERNT (oder TD) 4 Sekunden lang eingebrendet.

6.5 Besondere Situationen

6.5.1 Wechseln zurück zu einem Gasgemisch mit niedrigerer Sauerstoffkonzentration

Es kann vorkommen, dass Sie sich in einer Situation befinden, in der Sie zu einem Gasgemisch mit einer niedrigeren Sauerstoffkonzentration, als Sie zu dem Zeitpunkt einatmen, zurück wechseln müssen. Ein solcher Fall kann zum Beispiel auftreten, wenn Sie tiefer tauchen möchten, als es die MOD für das momentan verwendete Gasgemisch zulässst, oder wenn Ihnen während der Dekompressionsphase das Gasgemisch im Tank TD ausgeht.

Sie konnen den Gaswechsel in solchen Fällen manuell auslösen, indem Sie den linken Knopf drücken und halten. Galileo zeigt dann die Nachricht AUF GAS T1 WECHSELN (bzw. das nächste in Reihenfolge) und dessen MOD an. Die Bezeichnungen des linken und des mittleren Knopfes verändern sich zu SAVE bzw. >>. Wahlen Sie den gewünschten Tank mithilfe von >> aus und drücken oder drücken und halten Sie dann SAVE, um den Wechsel zu bestätigen. Galileo blendet die Nachricht AUF GAS T1 WECHSELN (oder T2) ERFOLGREICH ein und passt die Dekompressionsstufen entsprechend an. Wenn Sie den Gasgemischwechsel abbrechen möchten, drücken und halten Sie den rechten Knopf.

6.5.2 Gaswechsel nicht in der geplanten Tiefe durchgefuhrt

Wenn Sie den Wechsel des Gasgemisches nicht innerhalb von 30 Sekunden nach der Empfehlung durch Galileo bestätigten, wird das besagte Gasgemisch aus der Dekompressionsberechnung ausgeschlossen und die Dekompressionsstufen entsprechend angepasst.

• Wenn Sie 3 Gase programmiert hatten, über T1 geatmet und den von Galileo empfohlenen Wechsel auf T2 nicht durchgefuhrt haben, wird T2 von den Berechnungen ausgeschlossen, die Dekompressionsstufen werden angepasst und Galileo arbeitet nur noch mit T1 und TD.
• Wenn Sie 3 Gase programmiert hatten, über T2 geatmet und den von Galileo empfohlenen Wechsel auf TD nicht durchgefuhrt haben, wird TD von den Berechnungen ausgeschlossen, die Dekompressionsstufen werden angepasst und Galileo arbeitet nur noch mit T2.
• Wenn Sie 2 Gase programmiert hatten und nach Empfehlung durch Galileo nicht auf TD gewechselt haben, werden die Dekompressionsstufen auf die ausschließlich Verwendung von T1 angepasst.

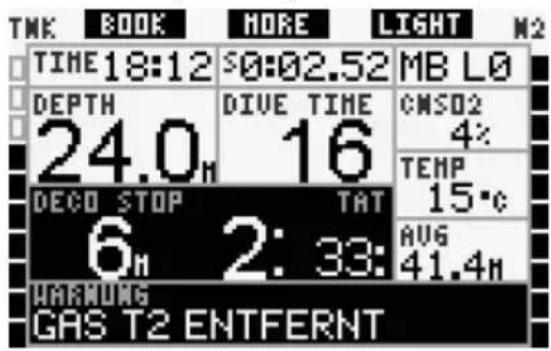

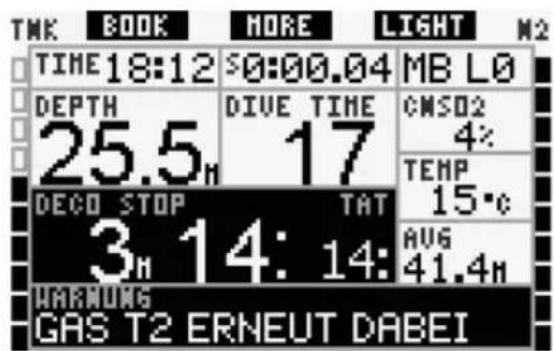

Galileo warnt Sie vor der Änderung der Dekompressionsberechnung durch Einblenden der Nachricht GAS T2 ENTFERNT (oder TD) für 4 Sekunden.

ANMERKUNG:

Wenn Sie nach der Änderung der Dekompressionsberechnung aufgrund der Anpassung nach einem nicht durchgeführten Gaswechsel wieder unter die MOD für das Gasgemisch, das Sie nicht bestätigt haben, absteigen, bezieht Galileo these Gas wieder mit in die Berechnungen ein und ändert die Dekompressionsberechnung entsprechend ab. Dies wird durch die 4 Sekunden lang angezeigte Nachricht GAS T2 (oder TD) ERNEUT DABEI bestätigt.

6.5.3 Nachträglicher Gaswechsel

Sie konnen einen geplanten Gaswechsel jederzeit nachholen, indem Sie das Gasgemisch manuell auswahlen. Drücken und halten Sie den linken Knopf, um den Gaswechsel einzuleiten. Galileo zeigt dann die Nachricht AUF GAS T2 WECHSELN (oder TD) und die entsprechende MOD an. So konnen Sie prüfen, ob Sie einen Gaswechsel zu einem sicheren Gas durchführten. Die Knopfbezeichnungen verändern sich zu SAVE (links) und >>

(Mitte). Wahlen Sie den gewünschten Tank mit >> aus und drücken oder drücken und halten Sie SAVE, um den Gaswechsel zu bestätigen. Galileo blendet die Nachricht AUF GAS T2 WECHSELN (oder TD) (je nach Tank) ERFOLGREICH ein und passst die Dekompressionsstufen entsprechend an. Wenn Sie den Gaswechsel abbrechen möchten, drücken und halten Sie EXIT.

6.5.4 Manueller Gaswechsel unterhalb der MOD

Es ist möglich, dass Sie sich in einer Situation befinden, in der Sie keine andere Wahl haben, als zu einem anderen Gasgemisch zu wechseln, obwohl Sie sich unter der MOD für diese Gasgemisch befinden. Galileo wird Sie nicht daran hindern, dies zu tun. Allerdings wird sofort der MOD-Alarm ausgelöst werden.

ANMERKUNG:

Esist nicht gefährlich,den Computer aufein Gasgemisch unter dessen MOD umzuschalten,aber esist ziemlich gefährlich,ein Gasgemisch unter dessen MOD einzuatmen. Galileo warnt Sie vor dieser akuten Gefahr, wenn Sie einen solchen Wechsel durchfuhren.

6.5.5 Abtauchen unter die MOD nach einem Gaswechsel

Wenn Sie nach dem Wechsel zu einem Gasgemisch mit hoherer Sauerstoffkonzentration unbeabsichtigt wieder unter die MOD für diese Gemisch tauchen, wird sofort der MOD-Alarm ausgelöst. Wechseln Sie entweder wieder zu einem Gasgemisch, das der Tiefe entspricht, oder steigen Sie über die MOD für das von Ihnen zu dem Zeitpunkt eingeatmete Gasgemisch auf.

6.6 RBT beim Tauchen mit mehr als einem Gasgemisch

Galileo bestimmt die RBT anhand Ihres Atemmusters. Die von Ihnen mitgeführten Tanks mit den verschiedenen Gasgemischen konnen unterscheidlich groß sein.

Deshalb kann die RBT-Berechnung nicht gleichzeitig alle Tanks einbeziehen, da Ihr Atemmuster für jeder Tank unterschiedlich ist. Galileo führt verschiedene Dekompressionsberechnungen für alle möglichen Kombinationen von Gasgemischen gleichzeitig aus. Die RBT-Berechnung greift deshalb auf die Dekompressionsberechnung zu, die ausschließlich das von Ihnen momentaneingeatmete Gasgemisch berücksichtigt.

• Wenn Sie 2 oder 3 Gasgemische programmiert haben und momentan über T1 atmen, bezieht sich die RBT nur auf die Dekompressionsstufen für T1.
• Wenn Sie 3 Gasgemische programmiert haben und momentan über T2 atmen, bezieht sich die RBT nur auf die Dekompressionsstufen für T2.
• Wenn Sie über TD atmen, bezieh. sich die RBT-Berechnung auf die Dekompressionsberechnung, die gerade auf dem Computerbildschirm angezeigt wird.

6.7 Gauge-Modus und Gas wechseln

Drucken und halten Sie den linken Knopf, um den Gaswechsel einzuleiten. Die einzige Auswirkung des Wechselns von Gasgemischen auf den Gauge-Modus ist, dass der Druck des neu ausgewählten Tanks anstelle des aktuellen angezeigt wird. Im Gauge-Modus gibt es keine Einschränkungen, wann ein Gasgemisch gewechselt werden kann. Die Meldung AUF GAS T2 WECHSELN (oder TD oder T1, entsprechend der Reihenfolge) wird auf dem Bildschirm angezeigt und die Knopfbeschriftung wechselt auf SAVE (links) und >> (Mitte). Drucken oder drucken und halten Sie den linken Knopf (SAVE), um den Gaswechsel zu bestätigen. Drucken oder drucken und halten Sie den mittleren Knopf (>>) ,um zum nachsten Tank in der Reihenfolge zu wechseln.Drucken und halten Sie den rechten Knopf, um den

Gaswechsel abzubrechen, ohne einen Wechsel auszuführen. Wenn der Gaswechsel abgeschlossen ist, erscheint die Meldung AUF GAS T2 WECHSELN (oder TD oder T1) ERFOLGREICH während 4 Sekunden auf dem Display.

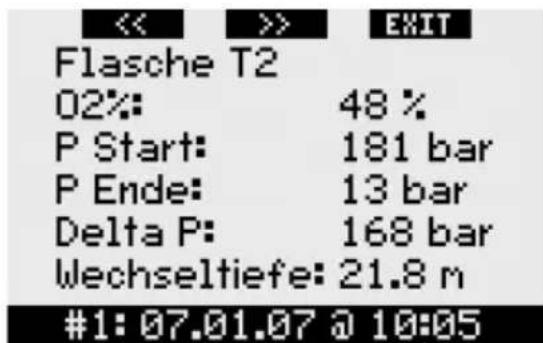

6.8 Logbuch bei Tauchgängen mit mehr als einem Gasgemisch

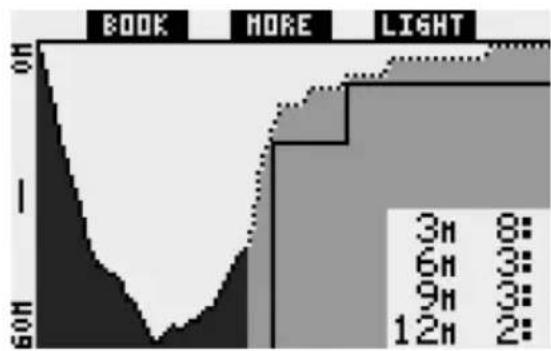

Für Tauchgänge mit mehr als einem Gasgemisch fegt Galileo für jedem Gasgemisch eine Logbuchseite hinzu. Diese werden vor den Alarm- und Warnlisten eingefegt.Eine Seite zeigt die Sauerstoffkoncentration,denAnfangsdruck, den Enddruck, den verbrauchten Druck und, nur fur T2 und TD, die Tiefe, in der der Gaswechselstattfand.

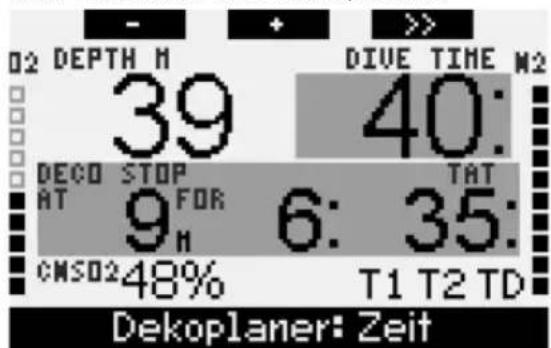

6.9 Planung von Tauchgängen mit mehr als einem Gasgemisch

Der Tauchplaner berücksichtigt bei der Berechnung von Nullzeiten und Dekompressionsstufen alle programmierten Gasgemische. Werde mehr als ein Gasgemisch eingestellt, erschinen die Symbole T1, T2 (falls zutreffend) und TD auf dem Bildschirm des Tauchplaners.

7. Bedienknöppe Übersicht

	LINKER KNOPF MITTLERER KNOPF RECHTER KNOPF
	Drücken Drucken und halten	Drucken Drucken und halten Drucken Drucken und halten			halten
CLASSIC	Markierung setzen und Stoppuhr zusrückstellen	(Start Gaswechsel, nur PMG)	Zugriff auf Wechselfeld. In Reihenfolge: - (Max. Tiefe) - 0% - Stoppuhr - (Tauscherätedruck des Tauchpartners, sofern gepaart) - (Aktiver MB-Level, falls nicht L0) - (Information @ MB L0) - Tageszeit - CNS 0- Durchschnittstiefe - pp0-	Zugriff auf Wechseldisplay. In Reihenfolge (drucken): - (Gas-Übersichtstabelle, nur PMG) - (Deko-Übersichtstabelle, nur PMG) - Tauchprofil (mit Aufstieg, gegnet) - Individuelle Kompartimentssätigung - Bild 1 - Bild 2 ...	Display-beleuchtung aktivieren
LIGHT	Markierung setzen	- Zugriff auf Wechselfeld. In Reihenfolge: - (Max. Tiefe) - 0% - Temperatur - (Tauscherätedruck des Tauchpartners, sofern gepaart) - (Aktiver MB-Level, falls nicht L0) - (Information @ MB L0) - Tageszeit - CNS 0-	Zugriff auf Wechseldisplay. In Reihenfolge (drucken): - Tauchprofil (mit Aufstieg, gegnet) - Individuelle Kompartimentssätigung - Bild 1 - Bild 2 ...	Display-beleuchtung aktivieren	Zugriff auf Kompassdisplay
FULL	Markierung setzen und Stoppuhr zusückstellen	(Start Gaswechsel, nur PMG)	- 0% - (Tauscherätedruck des Tauchpartners, sofern gepaart) - (Information @ MB L0) - CNS 0- pp0-	Zugriff auf Wechseldisplay. In Reihenfolge (drucken): - (Gas-Übersichtstabelle, nur PMG) - (Deko-Übersichtstabelle, nur PMG) - Tauchprofil (mit Aufstieg, gegnet) - Individuelle Kompartimentssätigung - Bild 1 - Bild 2 ...	Display-beleuchtung aktivieren
GAS SWITCH (nur PMG)	Markierung setzen und Stoppuhr zusückstellen	(Start Gaswechsel, nur PMG)	Peilung einstellen Eingestelltte	Peilung löschen	Display-beleuchtung aktivieren
	Markierung setzen und Stoppuhr zusückstellen	Start Gaswechsel Markierung setzen und mittl. Tiefe zusückstellen	Zugriff auf Wechseldisplay. In Reihenfolge: - Gas-Übersichtstabelle - Tauchprofil - Bild 1 - Bild 2 ...	Display-beleuchtung aktivieren	Zugriff auf Kompassdisplay
	Gaswechsel bestätigten Zum{nachsten	Gas in der Reihenfolge Display-		beleuchtung aktivieren	Verlassen, ohne einen Gaswechsel vorzunehmen
