RW10D - Subwoofer KLIPSCH - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Subwoofer amplificato
Marca	Klipsch
Modello	RW-10d
Altoparlante	10 pollici
Amplificazione	Integrata
Ingressi	Ingresso Linea (RCA) e Ingresso di Alto Livello (morsetti)
Funzioni principali	Regolazioni volume, modalità EQ (Punch/Depth/Flat), filtro passa-basso (40-120 Hz, disattivabile), fase (0-180°), memorie utente (Film, Musica, Notte)
Modalità di alimentazione	Auto On (accensione automatica) e Always On (sempre acceso)
Display	Schermo LCD con tasti direzionali
Sensore IR	Sì, per integrazione in sistemi di telecomando
Blocco tastiera	Sì
Manutenzione e pulizia	Spolverare con panno asciutto o spazzola dell'aspirapolvere. Evitare prodotti abrasivi o solventi.
Sicurezza	Protezione contro le sovratensioni, spina polarizzata, istruzioni per un uso sicuro
Conformità	FCC Classe B, ICES-003, CE
Garanzia (Stati Uniti e Canada)	5 anni su materiali e fabbricazione, 2 anni su componenti elettronici
Informazioni generali	Posizionamento consigliato in un angolo vicino alla parete anteriore per bassi ottimali. Utilizzare solo gli accessori raccomandati.

Domande frequenti - RW10D KLIPSCH

Come posizionare il subwoofer per ottenere le migliori prestazioni?

Per ottimizzare le prestazioni, di solito si consiglia di posizionare il subwoofer in un angolo adiacente al muro dove si trovano i diffusori anteriori. Il posizionamento nell'angolo consente un volume di bassi superiore. Provate diverse posizioni e impostazioni in base alla vostra stanza.

Quali tipi di connessione posso utilizzare?

È possibile utilizzare l'ingresso Line In (RCA) per un segnale di livello linea (LFE, subwoofer o preamplificatore) o l'ingresso High Level In (morsetti) per un collegamento diretto con i diffusori principali. Non collegare entrambi contemporaneamente.

Come regolare il volume del subwoofer?

Utilizzare i tasti direzionali sinistra/destra per regolare il volume. Premere la freccia sinistra per diminuire, la destra per aumentare. Il volume generale dipende anche dall'impostazione del preamplificatore o amplificatore principale.

Cosa sono le modalità EQ 'Punch' e 'Depth'?

La modalità Punch accentua la zona 60 Hz per un impatto più percussivo, mentre la modalità Depth amplifica la zona 30 Hz per bassi più profondi. Una terza modalità Flat disattiva queste accentuazioni.

Come regolare il filtro passa-basso?

Utilizzare i tasti sinistra/destra per regolare la frequenza di taglio tra 40 e 120 Hz. Una frequenza più alta è adatta per diffusori piccoli, una più bassa per quelli grandi. È anche possibile disattivare il filtro (modalità LFE) se il sistema gestisce il filtraggio.

Come regolare la fase?

Utilizzare i tasti sinistra/destra per regolare la fase da 0° a 180°. Dopo aver regolato volume e filtro, ascoltate una registrazione grave nella vostra posizione di ascolto e scegliete la fase che produce il livello di bassi più alto.

Come salvare le mie impostazioni personalizzate?

Dopo aver effettuato le impostazioni (volume, EQ, filtro, fase), andare alla schermata 'Save Settings' e selezionare una delle tre memorie: Film, Musica o Notte. Premere il tasto centrale per salvare.

Quali sono le modalità di alimentazione disponibili?

Due modalità: Auto On (il subwoofer si accende automaticamente al rilevamento di un segnale e va in standby dopo 20 minuti senza segnale) e Always On (rimane acceso finché l'interruttore posteriore è su ON).

Come bloccare la tastiera?

Accedere alla schermata 'Keypad Lock' e premere il tasto centrale per bloccare. Per sbloccare, tenere premuti i tasti freccia sinistra e destra finché non viene visualizzato 'Keypad Unlocked'.

Come pulire il subwoofer?

Spolverare con un panno asciutto. Utilizzare una spazzola dell'aspirapolvere per rimuovere la polvere dal cabinet. Evitare prodotti per la pulizia abrasivi o a base di solventi e detergenti aggressivi.

MANUALE UTENTE RW10D KLIPSCH

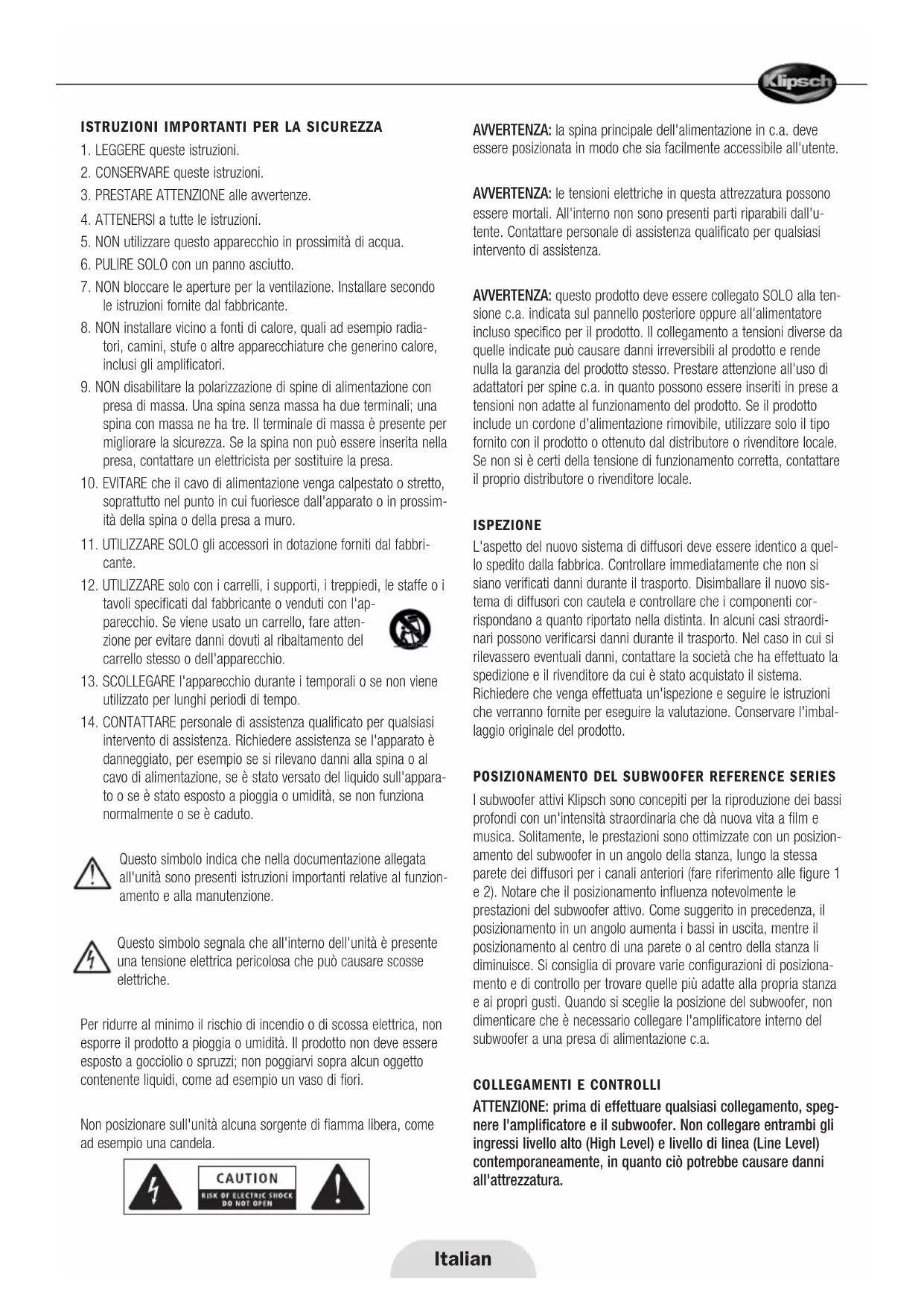

1. LEGGERE queste istruzioni.
2. CONSERVARE queste istruzioni.
3. PRESTARE ATTENZIONE alle avvertenze.
4. ATTENERSI a tutte le istruzioni.
5. NON utilizzare questo apparecchio in prossimità di acqua.
6. PULIRE SOLO con un panno asciutto.
7. NON bloccare le aperture per la ventilazione. Installare secondo le istruzioni fornite dal fabbricante.
8. NON installare vicino a fonti di calore, quali ad esempio radiatori, camini, stufe o altre apparecchiature che generino calore, inclusi gli amplificatori.
9. NON disabilitare la polarizzazione di spine di alimentazione con presa di massa. Una spina senza massa ha due terminali; una spina con massa ne ha tre. Il terminale di massa è presente per migliorare la sicurezza. Se la spina non può essere inserita nella presa, contattare un elettricista per sostituire la presa.
10. EVITARE che il cavo di alimentazione venga calpestato o stretto, soprattutto nel punto in cui fuoriesce dall'apparato o in prossimità della spina o della presa a muro.
11. UTILIZZARE SOLO gli accessori in dotazione forniti dal fabbricante.
12. UTILIZZARE solo con i carrelli, i supporti, i treppiedi, le staffe o i tavoli specificati dal fabbricante o venduti con l'ap-
    parecchio. Se viene usato un carrello, fare attenzione per evitare danni dovuti al ribaltamento del carrello stesso o dell'apparecchio.
13. SCOLLEGARE l'apparecchio durante i temporali o se non viene utilizzato per lunghi periodi di tempo.
14. CONTATTARE personale di assistenza qualificato per qualsiasi intervento di assistenza. Richiedere assistenza se l'apparato è danneggiato, per esempio se si rilevano danni alla spina o al cavo di alimentazione, se è stato versato del liquido sull'apparato o se è stato esposto a pioggia o umidità, se non funziona normalmente o se è caduto.

Questo simbolo indica che nella documentazione allegata all'unità sono presenti istruzioni importanti relative al funzionamento e alla manutenzione.

Questo simbolo segnala che all'interno dell'unità è presente una tensione elettrica pericolosa che può causare scosse elettriche.

Per ridurre al minimo il rischio di incendio o di scossa elettrica, non esporre il prodotto a pioggia o umidità. Il prodotto non deve essere esposto a gocciolio o spruzzi; non poggiarvi sopra alcun oggetto contenente liquidi, come ad esempio un vaso di fiori.

Non posizionare sull'unità alcuna sorgente di fiamma libera, come ad esempio una candela.

AVVERTENZA: la spina principale dell'alimentazione in c.a. deve essere posizionata in modo che sia facilmente accessibile all'utente.

AVVERTENZA: le tensioni elettriche in questa attrezzatura possono essere mortali. All'interno non sono presenti parti riparabili dall'utente. Contattare personale di assistenza qualificato per qualsiasi intervento di assistenza.

AVVERTENZA: questo prodotto deve essere collegato SOLO alla tensione c.a. indicata sul pannello posteriore oppure all'alimentatore incluso specifico per il prodotto. Il collegamento a tensioni diverse da quelle indicate può causare danni irreversibili al prodotto e rende nulla la garanzia del prodotto stesso. Prestare attenzione all'uso di adattatori per spine c.a. in quanto possono essere inseriti in prese a tensioni non adatte al funzionamento del prodotto. Se il prodotto include un cordone d'alimentazione rimovibile, utilizzare solo il tipo fornito con il prodotto o ottenuto dal distributore o rivenditore locale. Se non si è certi della tensione di funzionamento corretta, contattare il proprio distributore o rivenditore locale.

ISPEZIONE

L'aspetto del nuovo sistema di diffusori deve essere identico a quello spedito dalla fabbrica. Controllare immediatamente che non si siano verificati danni durante il trasporto. Disimballare il nuovo sistema di diffusori con cautela e controllare che i componenti corrispondano a quanto riportato nella distinta. In alcuni casi straordinari possono verificarsi danni durante il trasporto. Nel caso in cui si rilevassero eventuali danni, contattare la società che ha effettuato la spedizione e il rivenditore da cui è stato acquistato il sistema. Richiedere che venga effettuata un'ispezione e seguire le istruzioni che verranno fornite per eseguire la valutazione. Conservare l'imballaggio originale del prodotto.

I subwoofer attivi Klipsch sono concepiti per la riproduzione dei bassi profondi con un'intensità straordinaria che dà nuova vita a film e musica. Solitamente, le prestazioni sono ottimizzate con un posizionamento del subwoofer in un angolo della stanza, lungo la stessa parete dei diffusori per i canali anteriori (fare riferimento alle figure 1 e 2). Notare che il posizionamento influenza notevolmente le prestazioni del subwoofer attivo. Come suggerito in precedenza, il posizionamento in un angolo aumenta i bassi in uscita, mentre il posizionamento al centro di una parete o al centro della stanza li diminuisce. Si consiglia di provare varie configurazioni di posizionamento e di controllo per trovare quelle più adatte alla propria stanza e ai propri gusti. Quando si sceglie la posizione del subwoofer, non dimenticare che è necessario collegare l'amplificatore interno del subwoofer a una presa di alimentazione c.a.

COLLEGAMENTI E CONTROLLI

ATTENZIONE: prima di effettuare qualsiasi collegamento, spegnere l'amplificatore e il subwoofer. Non collegare entrambi gli ingressi livello alto (High Level) e livello di linea (Line Level) contemporaneamente, in quanto ciò potrebbe causare danni all'attrezzatura.

RW-10d / RW-12d / RSW-10d

"LINE IN" - Questo è l'ingresso standard predefinito per il subwoofer. Accetta segnali dai canali destro e sinistro del preamplificatore e dalle uscite subwoofer o LFE dei componenti elettronici tramite gli spinotti di ingresso RCA. Collegare agli ingresso destro "RIGHT" e/o sinistro "LEFT/LFE" sul pannello posteriore del subwoofer (vedere le figure 3 e 5).

RW-10d / RW-12d

"HIGH LEVEL IN" - Questi collegamenti possono essere utilizzati in alternativa al collegamento di linea di livello. Utilizzando cavi audio di spessore minimo 16 AWG, collegare il terminale rosso "positivo" (+) del canale sinistro dell'amplificatore al terminale rosso "positivo" (+) del canale sinistro "HIGH LEVEL IN" del subwoofer. Collegare il terminale nero "negativo" (-) del canale sinistro dell'amplificatore al terminale nero "negativo" (-) del canale sinistro "HIGH LEVEL IN" del subwoofer. Ripetere questa procedura per il collegamento del canale destro (vedere la figura 4). Verificare che i cavi denudati in ciascun collegamento non tocchino li altri terminali, in quanto questo potrebbe danneggiare l'attrezzatura.

CONTROLLI

Per accedere a tutti i controllo del subwoofer e modificarne le impostazioni, utilizzare i tasti e lo schermo presenti sul lato superiore della cassa del subwoofer. L'unica eccezione è l'interruttore dell'alimentazione c.a. che si trova sul pannello posteriore del subwoofer.

• Utilizzare il tasto ▲ (alto) o ▼(basso) per scorrere l'elenco di opzioni di controllo.
• Utilizzare i tasti ◀ (sinistra) o ▶ (destra) per regolare le impostazioni dell'opzione di controllo selezionata.
• Usare il tasto centrale quando lo schermo visualizza “◀” per memorizzare e leggere impostazioni personalizzate o per bloccare la tastiera.
• Dopo aver regolato i singoli parametri di controllo per “Volume”, modalità di equalizzazione “EQ Mode”, filtro passa basso “Low-pass filter” e fase “Phase”, le impostazioni possono essere memorizzate in una delle tre memorie utente disponibili, chiamate “Movie” (film), “Music” (musica) e “Night” (notte). In questo modo si possono caricare contemporaneamente tutte le impostazioni precedenti, personalizzando le prestazioni del subwoofer per com pensare per i materiali e utilizzi diversi possibili.
• Se non vengono effettuate modifiche per 30 secondi mentre sono visualizzati alte impostazioni, lo schermo torna alla visualizzazione del "Volume".
• Durante periodi di tempo in cui l'umidità nell'aria è bassa, una scarica elettrostatica sul subwoofer potrebbe interrompere temporaneamente il segnale in uscita o causare cambiamenti al contenuto dello schermo LCD. Eventuali errori nel contenuto dello schermo vengono corretti dal cambio di modalità dello schermo stesso.

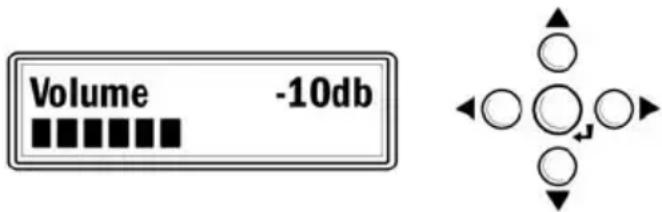

"Volume" - Usare i tasti destro e sinistro per regolare il volume del subwoofer a un livello corrispondente all'uscita dei diffusori principali. Il controllo del volume sull'amplificatore o il preamplificatore principale del sistema controllerà il volume del subwoofer e dei diffusori full range. Premere e mantenere premuto (oppure premere e rilasciare) il tasto sinistro per ridurre il volume del subwoofer. Premere e mantenere premuto (oppure premere e rilasciare) il tasto destro per aumentare il volume del subwoofer fino al livello desiderato. Da questa schermata premere il tasto in basso per accedere alle altre impostazioni di controllo.

"Recall Settings" (carica impostazioni) - Questa schermata viene utilizzata per selezionare una delle tre memorie contenenti impostazioni definibili dall'utente, chiamate "Movie" (film), "Music" (musica) e "Night" (notte). Utilizzare i tasti destro e sinistro per selezionare il gruppo di impostazioni memorizzate desiderato e premere il tasto centrale per caricare tali impostazioni. Viene visualizzato il messaggio "Settings Recalled!" che indica che le impostazioni sono state caricate. Tutte le impostazioni personalizzate presenti nelle tre memorie possono essere cancellate e ripristinate ai valori predefiniti scorrendo verso il basso fino all'ultima schermata "System Info". Premere il tasto destro due volte per accedere alla schermata di ripristino del sistema "System Reset". Premere il tasto centrale per ripristinare tutte le impostazioni personalizzate con i valori predefiniti. Viene visualizzato il messaggio "Reset Complete" che indica che il ripristino è stato completato. Durante l'impostazione iniziale, ignorare questa schermata fino a quando non sono state completate tutte le altre regolazioni iniziali. Da questa schermata premere il tasto in basso o in alto per accedere alle altre impostazioni di controllo.

"EQ Mode" (modalità di equalizzazione) - Questa schermata viene utilizzata per selezionare due impostazioni di esaltazione dei bassi, chiamate "Punch" (intensità) e "Depth" (profondità). Sono concepite per l'uso con vari tipi di materiale audio, come ad esempio colonne sonore o la musica. L'impostazione "Punch" esalta la regione attorno a 60Hz mentre l'impostazione "Depth" esalta quella attorno a 30Hz. Una terza impostazione "Flat" è disponibile per disabilitare entrambe le impostazioni. L'uso di una delle due impostazioni di equalizzazione causa una leggera riduzione delle capacità di uscita massime del subwoofer, in quanto è necessaria una maggiore potenza dall'amplificatore del subwoofer. Utilizzare i tasti destro e sinistro per selezionare le impostazioni di equalizzazione desiderata. Da questa schermata premere il tasto in basso o in alto per accedere alle altre impostazioni di controllo.

"Lowpass" (passa basso) - Questa schermata viene utilizzata per regolare la frequenza superiore del subwoofer per miscelare il suono correttamente con i diffusori principali del sistema. Una frequenza (Hz) maggiore viene utilizzata di solito con diffusori più piccoli con uscite dei bassi limitate, mentre un'impostazione della frequenza più bassa viene spesso usata con modelli da pavimento di dimensioni maggiori. Questo filtro può essere regolato tra 40Hz e 120Hz, se necessario, oppure può essere disabilitato se la funziona di filtro passa basso viene eseguita dai componenti elettronici del sistema. Utilizzare i tasti destro e sinistro per regolare il filtro passa basso. Per escludere questo filtro premente e mantenere premuto il tasto

destro fino a quando viene visualizzato il messaggio "Lowpass OFF LFE Mode" (passa basso Off modalità LFE). Per ulteriori informazioni sulla gestione dei bassi, fare riferimento al manuale dell'utente del processore surround. Da questa schermata premere il tasto in basso o in alto per accedere alle altre impostazioni di controllo.

"Phase" (Fase) - Questa schermata viene utilizzata per regolare la fase acustica del subwoofer per farla corrispondere a quella dei diffusori principali. Utilizzare i tasti destro e sinistro per regolare la fase del subwoofer tra 0° e 180°. L'impostazione corretta per questo parametro dipende molto dall'acustica della stanza e dalla posizione del subwoofer nella stanza. Dopo aver impostato i controlli del volume e del filtro passa basso, selezionare il valore 0° per la fase e riprodurre della musica che abbia bassi evidenti e ripetuti, ponendosi nella posizione di ascolto. Ripetere questa procedura per le impostazioni a 180° e utilizzare i valori che permettono di massimizzare l'uscita dei bassi. Se nessuna delle due impostazioni è migliore dell'altra, si consiglia di provare impostazioni intermedie. Da questa schermata premere il tasto in basso o in alto per accedere alle altre impostazioni di controllo.

"Save Settings" (salva impostazioni) - Questa schermata viene utilizzata per salvare tutte le impostazioni di controllo precedenti in una delle tre memorie predefinite ("Music", "Movie" e "Night"). Utilizzare i tasti destro e sinistro per selezionare il gruppo di impostazioni predefinite e premere il tasto centrale per memorizzare le impostazioni di controllo attuali. Viene visualizzato il messaggio "Settings Saved!" che indica che le impostazioni sono state salvate. Dopo aver salvato le impostazioni nella memoria, lo schermo torna alla visualizzazione predefinita di regolazione del "Volume". Da questa schermata premere il tasto in basso per accedere alle altre impostazioni di controllo.

"Disp Brightness" (luminosità schermo) - Questa schermata permette di impostare la luminosità dello schermo. Utilizzare i tasti destro e sinistro per selezionare uno di 4 opzioni di luminosità. Da questa schermata premere il tasto in basso o in alto per accedere alle altre impostazioni di controllo.

"Power" (accensione) - Questa schermata permette di selezionare tra le modalità "Auto On" (accensione automatica) e "Always On" (sempre acceso) per l'amplificatore del Subwoofer. Utilizzare i tasti destro e sinistro per selezionare una delle due modalità. Quando è selezionato "Auto On", il subwoofer si accende automaticamente quando rileva un segnale in ingresso. Dopo 20 minuti senza segnale si spegne automaticamente e sullo schermo viene visualizzato "Standby". Nella modalità "Always On" il subwoofer resta acceso se l'interruttore di alimentazione c.a. principale sul pannello posteriore del subwoofer è nella posizione On. Da questa schermata premere il tasto in basso o in alto per accedere alle altre impostazioni di controllo.

"Keypad Lock" (Blocco tastierino) - Questa schermata viene usata per bloccare il tastierino ed evitare che le impostazioni vengano modificate da altri utenti. Dopo aver completato tutte le regolazioni desiderate, premere il tasto centrale per bloccare il tastierino. Viene visualizzato "Keypad Locked Hold◀ and ▶ to unlock" (tastierino bloccato, premere i tasti◀ e ▶ per sbloccare). Lo schermo torna

quindi nuovamente alla schermata "Volume" predefinita. Per sbloccare il tastierino premere e mantenere premuti i tasti destro e sinistro fino a quando non viene visualizzato il messaggio "Keypad Unlocked" (tasti sbloccati). Lo schermo torna nuovamente alla schermata "Volume" predefinita. Si consiglia di prendere nota di tutte le impostazioni per un utilizzo futuro, nel caso in cui il tastierino fosse sbloccato e le impostazioni venissero modificate da un altro utente.

Per ulteriori informazioni sui controlli menzionati in questo manuale e sulle impostazioni di gestione dei bassi dei componenti elettronici, consultare il proprio rivenditore autorizzato Klipsch o visitare www.klipsch.com.

FUNZIONALITÀ DEL PANNELLO POSTERIORE

INTERRUTTORE D'ACCENSIONE - Questo è l'interruttore principale per l'alimentazione c.a. del subwoofer. Per utilizzare il subwoofer e per attivare la funzionalità "AUTO/ON", l'interruttore deve essere nella posizione "ON". Posizionare l'interruttore nella posizione "OFF" se su prevede che il subwoofer non venga usato per un lungo periodo (ad esempio durante una vacanza).

SENSORE IR - Un sensore per telecomando a raggi infrarossi è incluso nel pannello posteriore del subwoofer per permettere l'integrazione con sistemi di controllo a distanza di audio e video. Per ottenere i codici IR per questo subwoofer visitare www.klipsch.com. Per questi modelli non è disponibile un telecomando specifico.

CURA E PULIZIA DEL SUBWOOFER ATTIVO

Il subwoofer è protetto da uno strato durevole di vinile che necessita solo di essere spolverato o pulito con un panno asciutto di tanto in tanto. Non utilizzare alcun detergente abrasivo, a base di solventi o troppo aggressivo. L'accessorio spazzola di un aspirapolvere può essere usato per rimuovere eventuale polvere dal subwoofer.

GARANZIA APPLICABILE AL DI FUORI DI STATI UNITI E CANADA

Se questo prodotto viene venduto fuori degli Stati Uniti o del Canada, è coperto da una garanzia conforme alle leggi locali e la validità di tale garanzia è di esclusiva responsabilità del distributore del prodotto stesso. Per richiedere un intervento in garanzia rivolgersi al rivenditore o al distributore.
