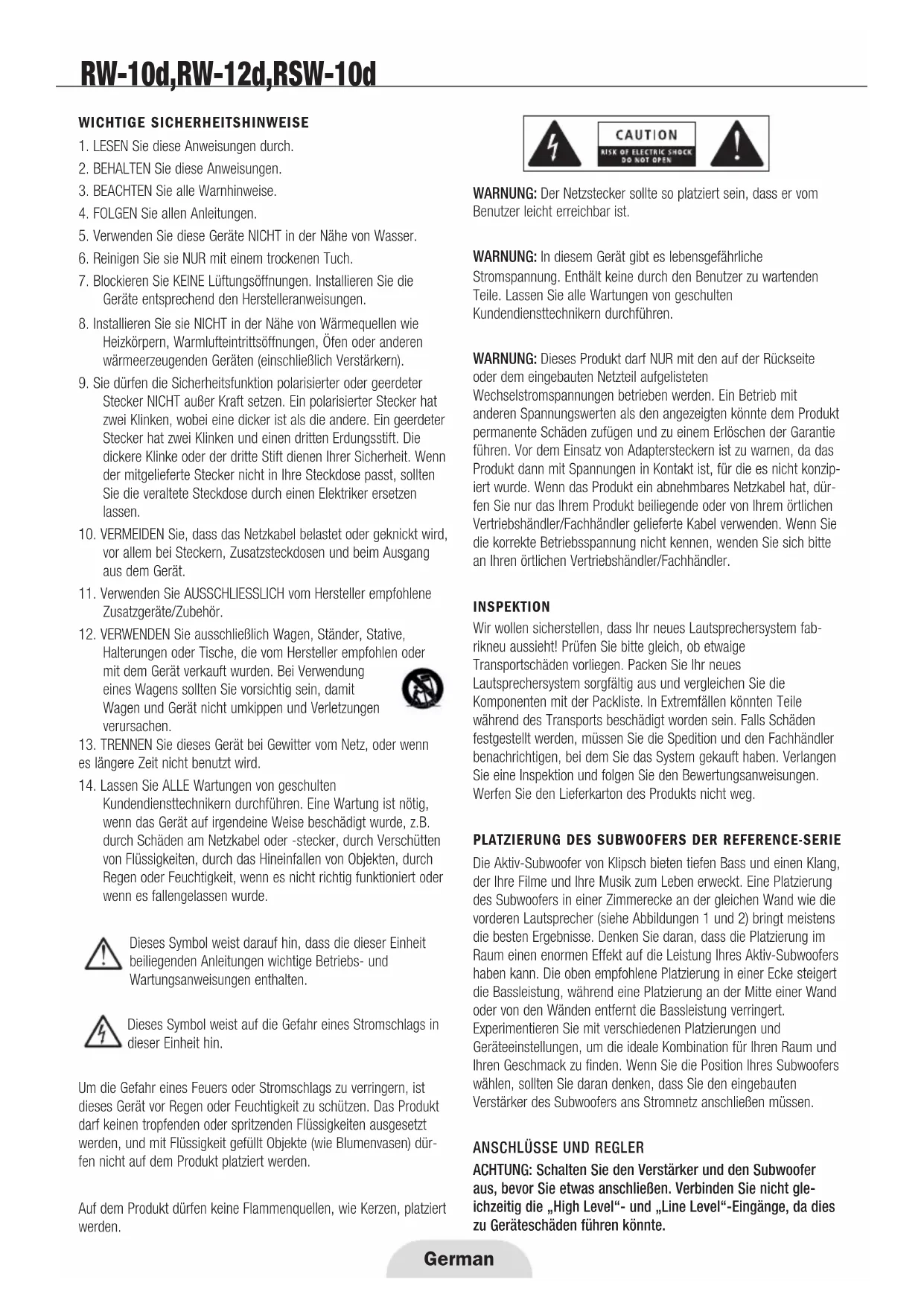

BEDIENUNGSANLEITUNG RW10D KLIPSCH

1. LESEN Sie diese Anweisungen durch.

2. BEHALTEN Sie diese Anweisungen.

3. BEACHTEN Sie alle Warnhinweise.

4. FOLGEN Sie allen Anleitungen.

5. Verwenden Sie diese Geräte NICHT in der Nähe von Wasser.

6. Reinigen Sie sie NUR mit einem trockenen Tuch.

7. Blockieren Sie KEINE Lüftungsöffnungen. Installieren Sie die

Geräte entsprechend den Herstelleranweisungen.

8. Installieren Sie sie NICHT in der Nähe von Wärmequellen wie

Heizkörpern, Warmlufteintrittsöffnungen, Öfen oder anderen wärmeerzeugenden Geräten (einschließlich Verstärkern).

9. Sie dürfen die Sicherheitsfunktion polarisierter oder geerdeter

Stecker NICHT außer Kraft setzen. Ein polarisierter Stecker hat zwei Klinken, wobei eine dicker ist als die andere. Ein geerdeter Stecker hat zwei Klinken und einen dritten Erdungsstift. Die dickere Klinke oder der dritte Stift dienen Ihrer Sicherheit. Wenn der mitgelieferte Stecker nicht in Ihre Steckdose passt, sollten Sie die veraltete Steckdose durch einen Elektriker ersetzen lassen.

10. VERMEIDEN Sie, dass das Netzkabel belastet oder geknickt wird,

vor allem bei Steckern, Zusatzsteckdosen und beim Ausgang aus dem Gerät.

11. Verwenden Sie AUSSCHLIESSLICH vom Hersteller empfohlene

Zusatzgeräte/Zubehör.

12. VERWENDEN Sie ausschließlich Wagen, Ständer, Stative,

Halterungen oder Tische, die vom Hersteller empfohlen oder mit dem Gerät verkauft wurden. Bei Verwendung eines Wagens sollten Sie vorsichtig sein, damit Wagen und Gerät nicht umkippen und Verletzungen verursachen.

13. TRENNEN Sie dieses Gerät bei Gewitter vom Netz, oder wenn

es längere Zeit nicht benutzt wird.

14. Lassen Sie ALLE Wartungen von geschulten

Kundendiensttechnikern durchführen. Eine Wartung ist nötig, wenn das Gerät auf irgendeine Weise beschädigt wurde, z.B. durch Schäden am Netzkabel oder -stecker, durch Verschütten von Flüssigkeiten, durch das Hineinfallen von Objekten, durch Regen oder Feuchtigkeit, wenn es nicht richtig funktioniert oder wenn es fallengelassen wurde. Dieses Symbol weist darauf hin, dass die dieser Einheit beiliegenden Anleitungen wichtige Betriebs- und Wartungsanweisungen enthalten. Dieses Symbol weist auf die Gefahr eines Stromschlags in dieser Einheit hin. Um die Gefahr eines Feuers oder Stromschlags zu verringern, ist dieses Gerät vor Regen oder Feuchtigkeit zu schützen. Das Produkt darf keinen tropfenden oder spritzenden Flüssigkeiten ausgesetzt werden, und mit Flüssigkeit gefüllt Objekte (wie Blumenvasen) dür- fen nicht auf dem Produkt platziert werden. Auf dem Produkt dürfen keine Flammenquellen, wie Kerzen, platziert werden. WARNUNG: Der Netzstecker sollte so platziert sein, dass er vom Benutzer leicht erreichbar ist. WARNUNG: In diesem Gerät gibt es lebensgefährliche Stromspannung. Enthält keine durch den Benutzer zu wartenden Teile. Lassen Sie alle Wartungen von geschulten Kundendiensttechnikern durchführen. WARNUNG: Dieses Produkt darf NUR mit den auf der Rückseite oder dem eingebauten Netzteil aufgelisteten Wechselstromspannungen betrieben werden. Ein Betrieb mit anderen Spannungswerten als den angezeigten könnte dem Produkt permanente Schäden zufügen und zu einem Erlöschen der Garantie führen. Vor dem Einsatz von Adaptersteckern ist zu warnen, da das Produkt dann mit Spannungen in Kontakt ist, für die es nicht konzip- iert wurde. Wenn das Produkt ein abnehmbares Netzkabel hat, dür- fen Sie nur das Ihrem Produkt beiliegende oder von Ihrem örtlichen Vertriebshändler/Fachhändler gelieferte Kabel verwenden. Wenn Sie die korrekte Betriebsspannung nicht kennen, wenden Sie sich bitte an Ihren örtlichen Vertriebshändler/Fachhändler. INSPEKTION Wir wollen sicherstellen, dass Ihr neues Lautsprechersystem fab- rikneu aussieht! Prüfen Sie bitte gleich, ob etwaige Transportschäden vorliegen. Packen Sie Ihr neues Lautsprechersystem sorgfältig aus und vergleichen Sie die Komponenten mit der Packliste. In Extremfällen könnten Teile während des Transports beschädigt worden sein. Falls Schäden festgestellt werden, müssen Sie die Spedition und den Fachhändler benachrichtigen, bei dem Sie das System gekauft haben. Verlangen Sie eine Inspektion und folgen Sie den Bewertungsanweisungen. Werfen Sie den Lieferkarton des Produkts nicht weg.

PLATZIERUNG DES SUBWOOFERS DER REFERENCE-SERIE

Die Aktiv-Subwoofer von Klipsch bieten tiefen Bass und einen Klang, der Ihre Filme und Ihre Musik zum Leben erweckt. Eine Platzierung des Subwoofers in einer Zimmerecke an der gleichen Wand wie die vorderen Lautsprecher (siehe Abbildungen 1 und 2) bringt meistens die besten Ergebnisse. Denken Sie daran, dass die Platzierung im Raum einen enormen Effekt auf die Leistung Ihres Aktiv-Subwoofers haben kann. Die oben empfohlene Platzierung in einer Ecke steigert die Bassleistung, während eine Platzierung an der Mitte einer Wand oder von den Wänden entfernt die Bassleistung verringert. Experimentieren Sie mit verschiedenen Platzierungen und Geräteeinstellungen, um die ideale Kombination für Ihren Raum und Ihren Geschmack zu finden. Wenn Sie die Position Ihres Subwoofers wählen, sollten Sie daran denken, dass Sie den eingebauten Verstärker des Subwoofers ans Stromnetz anschließen müssen.

ANSCHLÜSSE UND REGLER

ACHTUNG: Schalten Sie den Verstärker und den Subwoofer aus, bevor Sie etwas anschließen. Verbinden Sie nicht gle- ichzeitig die „High Level“- und „Line Level“-Eingänge, da dies zu Geräteschäden führen könnte. GermanRW-10d / RW-12d / RSW-10d „LINE IN“ – Dieser Eingang dient als Standard- oder Vorgabeeingang des Subwoofers. Dieser Eingang empfängt Signale des linken und rechten Vorverstärkerkanals, der Subwoofer- oder LFE-Ausgänge Ihrer Elektronik über RCA-Buchsen. Schließen Sie ihn an die Eingänge „RIGHT“ und/oder „LEFT/LFE“ an der Rückseite des Subwoofers an (siehe Abbildungen 3 und 5). RW-10d / RW-12d „HIGH LEVEL IN“ – Diese Anschlüsse können als Alternative zur Line-Level-Verbindung verwendet werden. Verwenden Sie Lautsprecherkabel mit 16 Gauge oder größer und verbinden Sie das rote, positive (+) Terminal des linken Kanals Ihres Verstärkers mit dem roten, positiven (+) HIGH LEVEL IN-Terminal des linken Kanals Ihres Subwoofers. Verbinden Sie das schwarze, negative (-) Terminal des linken Kanals Ihres Verstärkers mit dem schwarzen, negativen (-) „HIGH LEVEL IN“-Terminal des linken Kanals Ihres Subwoofers. Wiederholen Sie dieses Verfahren für die Anschlüsse des rechten Kanals (siehe Abbildung 4). Passen Sie auf, dass keine blanken Drähte der Anschlüsse andere Terminals berühren, da dies zu Geräteschäden führen könnte. REGLER Alle Regler und Einstellungen des Subwoofers sind über das Cursor- Steuerfeld und die Anzeige oben am Subwoofer-Gehäuse zugänglich. Die einzige Ausnahme ist der Netzschalter, der sich an der Rückseite des Subwoofers befindet.

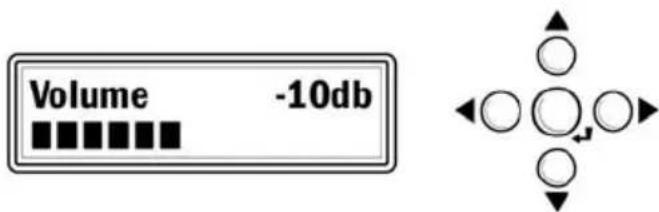

• Mit den Tasten (AUF) oder (AB) können Sie die Liste der Optionen durchgehen.

• Mit den Tasten (Links) oder (Rechts) können Sie den jeweiligen Wert verstellen.

• Verwenden Sie die mittlere IE-Taste, wenn „ “ erscheint, um benutzerdefinierte Einstellungen zu speichern bzw. aufzurufen oder um die Tastatur zu sperren.

• Nach Einstellung der einzelnen Kontrollparameter für „Volume“, „EQ Mode“, „Low-pass filter“ und „Phase“ können Ihre Einstellung in einem von drei Anwenderspeichern („Movie“, „Music“ und „Night“) abgespeichert werden. Das ermöglicht einen globalen Aufruf oben stehender Einstellungen, um die Leistung des Subwooofers an verschiedene Quellmaterialien und Verwendungen anzupassen.

• Wenn in einem anderen Regel- oder Anzeigemodus keine Änderungen vorgenommen werden, kehrt die Anzeige nach 30 Sekunden zum Bildschirm „Volume“ zurück.

• Bei niedriger Luftfeuchtigkeit kann statische Elektrizität am Subwoofer eine zeitweilige Unterbrechung der Subwoofer- Ausgabe oder Änderungen an der LCD-Anzeige hervorrufen. Wenn sich der Bildschirmmodus ändert, werden alle Fehler an der Anzeige korrigiert. „Volume“ – Mit den linken/rechten Cursortasten können Sie den Pegel des Subwoofers an die Lautstärke Ihrer Hauptlautsprecher anpassen. Der Lautsprecherregler am Haupt- oder Vorverstärker Ihres Systems dient als Hauptregler für den Pegel Ihres Subwoofers und der Vollbereichslautsprecher. Drücken und halten Sie die linke Cursor-Taste (oder drücken Sie sie kurz), um die Lautstärke des Subwoofers zu senken. Drücken und halten Sie die rechte Cursor- Taste (oder drücken Sie sie kurz), um die Lautstärke des Subwoofers zu steigern. Drücken Sie auf diesem Bildschirm die Abwärts-Cursor- Taste, um andere Einstellungen aufzurufen. „Recall Settings:“ - Dieser Bildschirm dient dazu, eine von drei benutzerdefinierten Einstellungen namens „Movie“, „Music“ und „Night“ aufzurufen. Mit den linken/rechten Cursor-Tasten können Sie die gewünschte Gruppe gespeicherter Einstellungen wählen und die mittlere Taste drücken, um sie zu übernehmen. Nun erscheint „Settings Recalled!“. Alle benutzerdefinierten Werte in den drei Speichereinstellungen können gelöscht und auf die Vorgabewerte zurückgestellt werden, indem man zum letzten „System Info“- Bildschirm geht. Drücken Sie die rechte Cursor-Taste zwei Mal, um den Bildschirm „System Reset“ aufzurufen. Drücken Sie die mittlere Cursor-Taste, und alle benutzerdefinierten Einstellungen werden durch die Standardeinstellungen ersetzt. Es wird „Reset Complete“ angezeigt. Während des Setups überspringen Sie diesen Bildschirm, bis Sie alle anderen Reglereinstellungen vorgenommen haben. Drücken Sie auf diesem Bildschirm die Abwärts- oder Aufwärts- Cursor-Taste, um andere Einstellungen aufzurufen. „EQ Mode:“ - Dieser Bildschirm dient dazu, zwei als „Punch“ und „Depth“ bezeichnete Bassbetonungs-Einstellungen zu wählen. Sie sollen für unterschiedliches Programmmaterial, wie Film- Soundtracks oder Musik, eingesetzt werden. Die Einstellung „Punch“ betont den Bereich um 60 Hz, während „Depth“ den Bereich um 30 Hz anhebt. Eine dritte Einstellung („Flat“) hebt diese zwei Einstellungen auf. Wenn Sie eine der beiden EQ-Einstellungen ver- wenden, senkt das die Maximalleistung des Subwoofers leicht, da diese Einstellungen mehr Verstärkerleistung in Anspruch nehmen. Verwenden Sie die linken/rechten Cursor-Tasten, um den gewün- schten EQ-Wert einzustellen. Drücken Sie auf diesem Bildschirm die Abwärts- oder Aufwärts-Cursor-Taste, um andere Einstellungen aufzurufen. „Lowpass“ – Dieser Bildschirm dient zur Anpassung der oberen Frequenzgrenze des Subwoofers, um einen guten Übergang zu den Hauptlautsprechern Ihres Systems zu gewährleisten. Bei kleineren, bass-schwachen Hauptlautsprechern wird meist eine höhere Frequenz (Hz) verwendet, und bei größeren Standlautsprechern eine niedrigere Frequenzeinstellung. Dieser Filter kann nach Bedarf zwis- chen 40 Hz und 120 Hz eingestellt oder aber deaktiviert werden, wenn die Tiefpassfunktion von der Elektronik Ihres Systems über- nommen wird. Verwenden Sie die linken/rechten Cursor-Tasten, um den Tiefpass-Filter einzustellen. Um diesen Filter zu deaktivieren, halten Sie die rechte Cursor-Taste gedrückt, bis „Lowpass OFF LFE Mode“ erscheint. Im Handbuch Ihres Surround-Prozessors finden Sie weitere Informationen über das Bass-Management. Drücken Sie auf diesem Bildschirm die Abwärts- oder Aufwärts-Cursor-Taste, um andere Einstellungen aufzurufen.RW-10d, RW-12d, RSW-10d „Phase“ – Dieser Bildschirm dient dazu, die akustische Phase des Subwoofers an die der Hauptlautsprecher anzupassen. Mit den linken und rechten Cursor-Tasten können Sie die Phase des Subwoofers von 0° bis 180° einstellen. Die richtige Einstellung hängt stark von der Raumakustik und der Platzierung des Subwoofers im Raum ab. Nach dem Einstellen der Lautstärke und der Tiefpass-Werte müssen Sie die Phase auf 0° stellen und sich in Ihrer üblichen Hörposition ein Musikstück mit einem starken, sich wiederholenden Bass anhören. Wiederholen Sie dies mit der Einstellung 180° und verwenden Sie die Einstellung, die den stärk- sten Bass bringt. Wenn keine dieser beiden Einstellungen besser klingt, sollten Sie Zwischeneinstellungen versuchen. Drücken Sie auf diesem Bildschirm die Abwärts- oder Aufwärts-Cursor-Taste, um andere Einstellungen aufzurufen. „Save Settings:“ - Dieser Bildschirm dient dazu, alle oben erwähn- ten Werte in einer von drei Einstellungen („Music“, „Movie“ und „Night“) zu speichern. Wählen Sie die gewünschte Einstellung mit den linken/rechten Cursor-Tasten und drücken Sie die mittlere IE- Taste, um Ihre aktuellen Werte zu speichern. Nun erscheint „Settings Saved!“. Nach dem Speichern der Werte zeigt der Bildschirm wieder den standardmäßigen Bildschirm zur Lautstärkeregelung an. Drücken Sie auf diesem Bildschirm die Abwärts-Cursor-Taste, um andere Einstellungen aufzurufen. „Disp Brightness“ – Dieser Bildschirm dient dazu, die Helligkeit der Anzeige einzustellen. Mit der linken/rechten Cursor-Taste kön- nen Sie eine von 4 Helligkeitsstufen wählen. Drücken Sie auf diesem Bildschirm die Abwärts- oder Aufwärts-Cursor-Taste, um andere Einstellungen aufzurufen. „Power:“ - Auf diesem Bildschirm wählen Sie den Modus „Auto On“ oder „Always On” für den Verstärker des Subwoofers aus. Verwenden Sie die linken/rechten Cursor-Tasten, um den gewün- schten Modus zu wählen. Wenn „Auto On” gewählt ist, schaltet sich der Subwoofer bei Entdeckung eines Signals automatisch ein. Wenn kein Signal vorhanden ist, schaltet er sich nach 20 Minuten automa- tisch aus, und es wird „Standby“ angezeigt. Bei der Einstellung „Always On“ bleibt der Subwoofer eingeschaltet, solange der Netzschalter auf seiner Rückseite auf „ON“ steht. Drücken Sie auf diesem Bildschirm die Abwärts- oder Aufwärts-Cursor-Taste, um andere Einstellungen aufzurufen. „Keypad Lock“ – Dieser Bildschirm dient dazu, die Tastatur zu sperren, so dass andere Personen die Einstellungen nicht ändern können. Drücken Sie nach Festlegung der gewünschten Werte die mittlere Taste, um die Tastatur zu sperren. Nun erscheint „Keypad Locked Hold and to unlock“. Dann zeigt der Bildschirm wieder den standardmäßigen Bildschirm zur Lautstärkeregelung an. Um die Sperrung der Tastatur aufzuheben, halten Sie die linken und rechten Cursor-Tasten gedrückt, bis „Keypad Unlocked“ angezeigt wird. Dann zeigt der Bildschirm wieder den standardmäßigen Bildschirm zur Lautstärkeregelung an. Sie sollten sich alle eingestellten Werte zu Referenzzwecken aufschreiben, falls ein anderer Anwender die Sperrung der Tastatur aufhebt und die Werte ändert. Weitere Informationen über die in diesem Handbuch erwähnten Regler und die Bass-Management-Einstellungen erhalten Sie von Ihrem autorisierten Klipsch-Fachhändler oder bei www.klipsch.com.

BEDIENELEMENTE AUF DER RÜCKSEITE

NETZSCHALTER – Dies ist der Hauptschalter für den Subwoofer. Zum Betrieb des Subwoofers und zur Verwendung der Auto On- Funktion muss der Schalter in der ON-Position stehen. Stellen Sie den Schalter auf OFF, wenn der Subwoofer längere Zeit nicht benutzt wird (z. B. in den Ferien). IR-SENSOR – Auf der Rückseite des Subwoofers befindet sich ein Infrarot-Sensor zur Integration mit AV-Fernbedienungssystemen. Sie finden die IR-Codes für diesen Subwoofer auf www.klipsch.com. Es gibt für diese Modelle keine spezielle Fernbedienung.

PFLEGE UND REINIGUNG IHRES AKTIV-SIBWOOFERS

Ihr Subwoofer verfügt über eine dauerhafte Vinyl-Oberfläche, die nur mit einem trockenen Tuch abgestaubt oder gereinigt werden muss. Verwenden Sie keine Scheuer- oder Lösungsmittel oder scharfen Reinigungsmittel. Sie können Staub auf dem Subwoofer-Gehäuse mit dem Bürstenaufsatz eines Staubsaugers entfernen.

GARANTIE AUSSERHALB DER USA UND KANADA

Wenn dieses Produkt an einen Käufer außerhalb der USA oder Kanadas verkauft wird, richten sich die Garantieansprüche nach den jeweiligen gesetzlichen Bestimmungen und fallen unter die alleinige Verantwortung des Vertriebs, der dieses Produkt ausgeliefert hat. Um Garantieleistungen zu beanspruchen, wenden Sie sich bitte an den Fachhändler, der dieses Produkt verkauft hat, oder den Vertrieb.ISTRUZIONI IMPORTANTI PER LA SICUREZZA
