MANUALE UTENTE Narciso Baby Argoclima

AVVERTIMENTI/ATTENZIONE 0
DESCRIZIONE DEI COMPONENTI /FUNZIONI 1
ISTRUZIONI D'USO 2
DRENAGGIO CONTINUO CONDENSA 3
AVVERTIMENTI 4
MANUTENZIONE / EMERGENZA 5
SPECIFICHE 6

AVERTIMENTI

Non piegate il cavo come migliorato qui除去

Assicuratevi che la spina sua inserta in modo saldo

Nonutilizzate spine multiple, come mostrato qui sotto!

Assicuratevi che la spina sua pulita!

• Dopo ave spento l'apparecchio, estraete la spina alla presa

Non inserte la spina con le mani bagnate!

ATTENZIONE

Non appoggiate nulla sul pannello comandi!

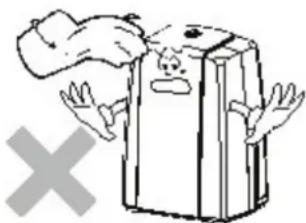

Non coprite tutte le prese d'aria e toutes le uscite d'aria dell'apparecchio!

Non permottete ai bambini di giocare con l'apparecchio!

Non bagnate la macchina o il pannello comandi!

• Tenete gas o oli inflammabili lontano dall'apparecchio!

Non tentate di fare manutenzione da soli: rivolgetevi a personale qualificato!

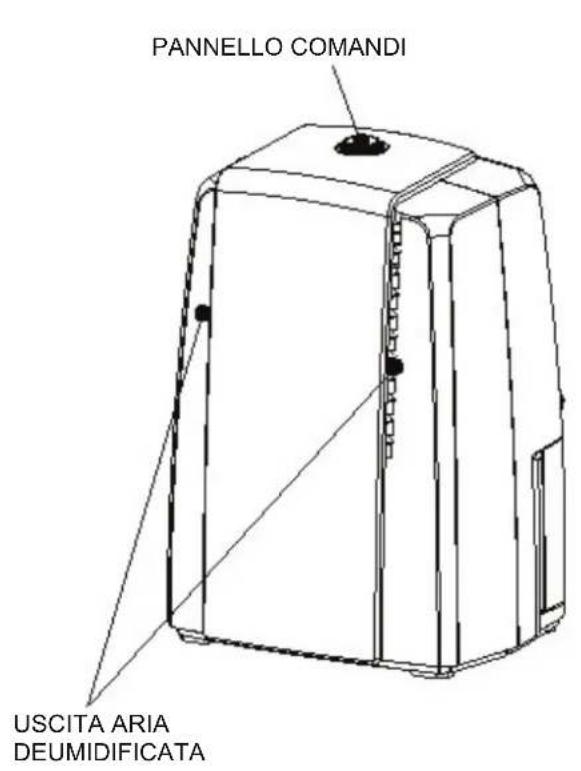

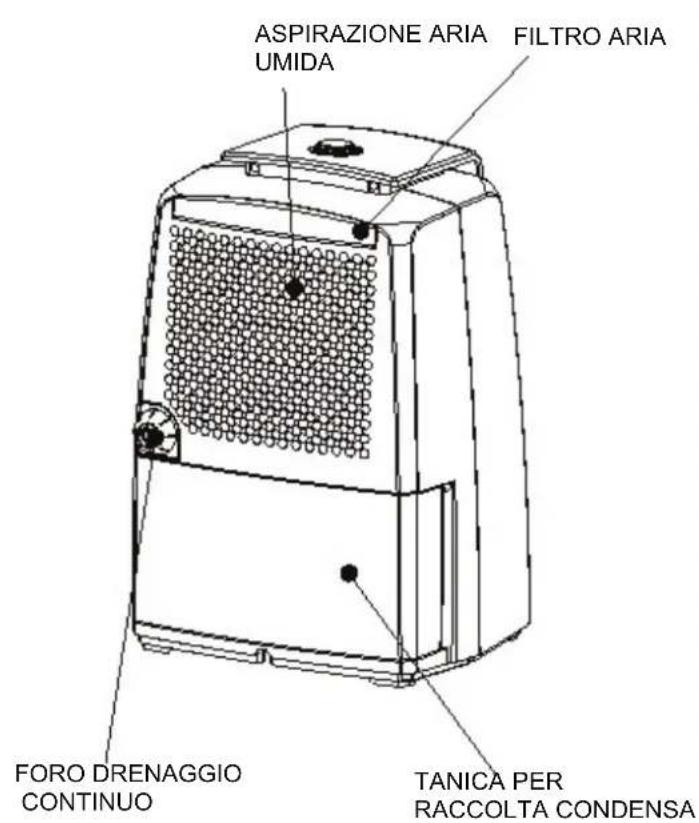

DESCRIZIONE DEI COMPONENTI

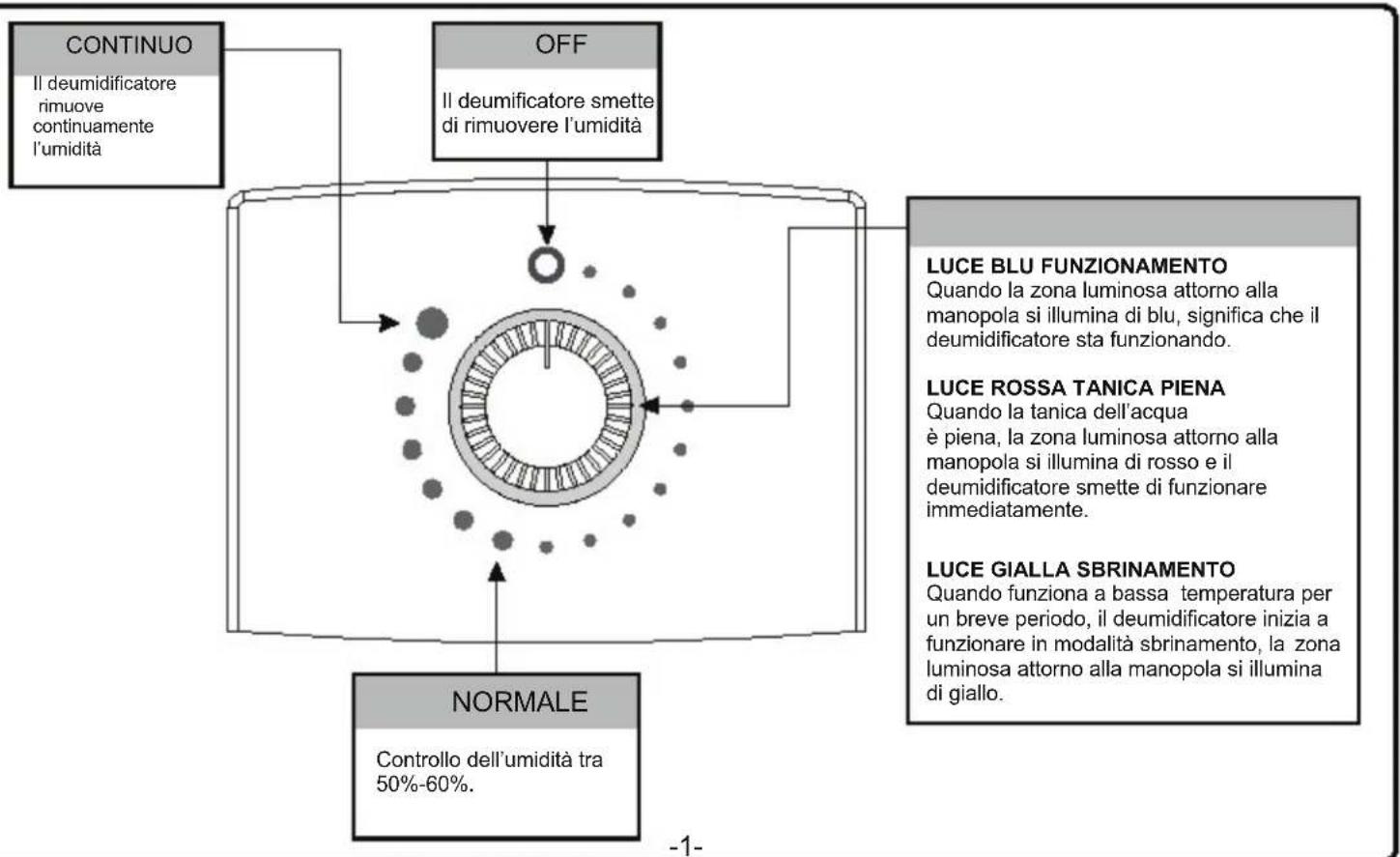

DESCRIZIONE DELLE FUNZIONI

- Messa in funzione dell'apparecchio

1) Assicuratevi che la spina sia inserita in modo saldo nella presa.
2) Assicuratevi che la tanica dell'acqua sia in posizione corretta. (Dopo aver inserto la spina per la prima volta, se si illumina la luce rossa di tanica piena, estraete la tanica dell'acqua e quindi rimettetela al suoosto.)
3) Girate in senso orario la manopola per il controllo dell'umidità fino al livello di umidità desiderato (solitamente nella posizione normale). Se l'umidità in ambiente è sopra il livello desiderato, l'apparecchio inizià ad estrarre umidità.

• Girate il selettore per il controllo dell'umidità nella posizione "continuo" per far funzionare l'apparecchio continuamente quando l'ambiente è molto umido.
  4) Quando I'umidità in ambiente raggiunge il livello desiderato, l'apparecchio smette di funzionare.
  5) Quando il livello di umidità nell'ambiente torna al di sopra del livello desiderato, l'apparecchio ricomincia a funzionare.
  6) L'alternanza tra stop e funzionamento dell'apparecchio è regolata dal livello di umidità presente in ambiente rispetto al livello impostato.

- Quando la luce rossa che segnala il riempimento della tanica si illumina

Quando la tanica per la raccolta della condensa è piena, la zona luminosa attorno alla manopola si illumina di rosso e l'apparecchio smette di funzionare. Togliete l'acqua alla tanica, rimettete la tanica aosto e l'apparecchio riprenderà a funzionare normalmente.

Togliete I'acqua alla tanica con due mani

Sbrinamento

Quando l'apparecchio funziona a bassa temperatura (meno di 12^ ) la superficie dell'evaporatore cui quoducculare ghiaccio e quello influenza l'efficienza del deumidificatore. Quando succede ciò, l'apparecchio va automaticamente in modalità sbrinamento. E' una procedura consueta. La luce gialla di sbrinamento si accende. Il tempo di sbrinamento cui quere. Se si forma ghiaccio, spegnete l'apparecchio per alcune ore e poi riavviatelo. Non è consigliabile l'utilizzo del deumidificatore con temperature al di sotto dei 5^ .

EMERGENZA

Estraete la spina dell'apparecchio quando c'è qualcosa che non funziona bene.

Contattate il servizio assistenza technique imeditamente.

Non smontate il deumidificatore da soli!

Drenaggio continuo condensa

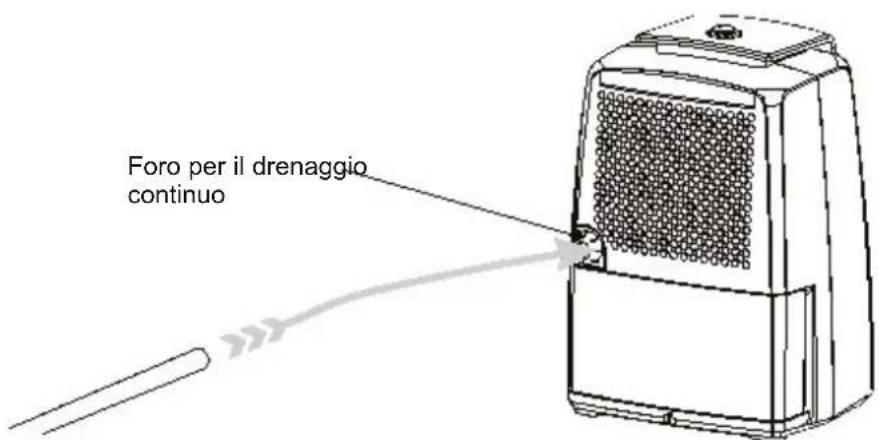

1) Inserite il tubo in PVC nell'apposto foro sul retro dell'apparecchio, c.s.:

1. Procurate un tubo in PVC (non fornito) per estrarre l'acqua. (I tubi sono venduti nel mercato con diametro interno 13 mm) 2. Togliete il cappuccio di scarico permanente sul retro	Tubo per drenaggio Cappuccio dello scarico Retro dell'apprecchio
3. Togliete il cappuccio soffice, conservato insieme al cappuccio di scarico.	Cappuccio soffice Cappuccio dello scarico
4. Collegate il tubo in PVC con l'uscita dello scarico.	Tubo del drenaggio in PVC
5. Rimettete la tanica nella sua posizione originaria..	Tubo di crenaggio in PVC Rimettete la tanica al suo posto nella direzione indicata dalla freccia Tanica

2) Rimettete la tanica al suo posto, secondo quando indicate.

- Come insertire il tubo in PVC per lo scarico continuo

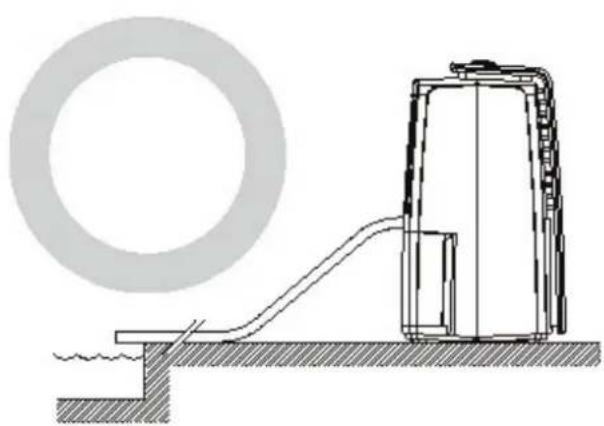

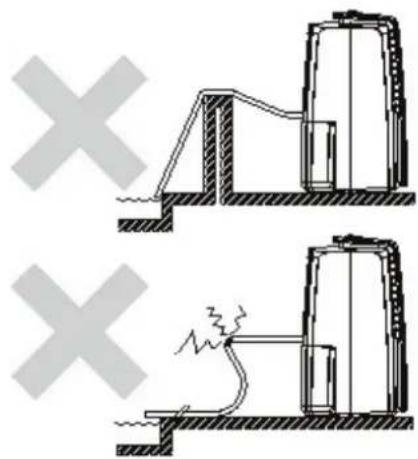

Quando usate il drenaggio continuo, il tubo in PVC deve essere quello sulla livello del foro di drenaggio. Evitate di posizionarlo su un suolo irregolare e di piegare il tubo.

Non tirate il cavo per evitare di romperlo, quello potrebbe essere pericoloso.

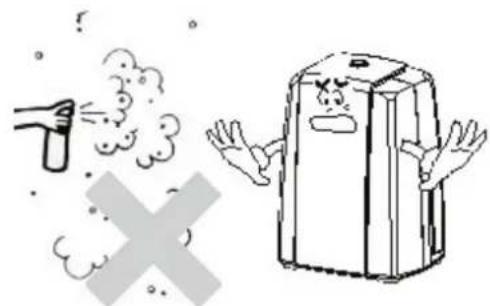

Non usate insetticidi, oli o vernici a spruzzo attorno all'apparecchio, quello potrebbe danneggiare la plastica o causare un principio di incendio.

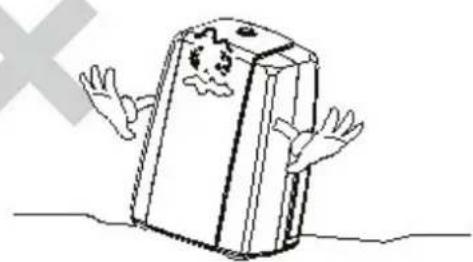

Non collocate l'apparecchio su una superficie non pianà, per evitare rumore ed eventuale perdita di acqua.

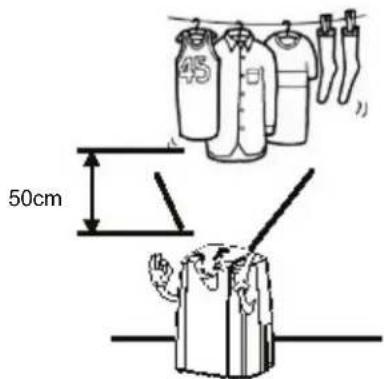

• Mantenete sempre almeno 20 cm dal muro per dissipare il caldo correttamente. Dovete appendere i vestiti almeno ad una distanza di 50 cm sobre l'apparecchio.

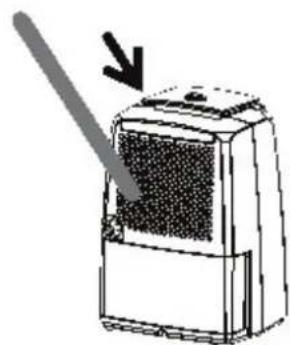

E' pericoloso insere qualunque oggetto nell'apparecchio.

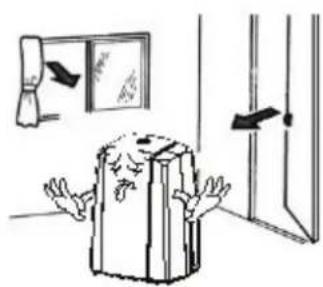

• Chidete tutte le finestre aperte per raggiungere la massima efficienza di deumidificazione..

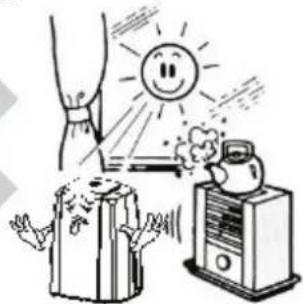

• Mantenete l'apparecchio lontano dalle fonti di calore.

• Quando lo muovete o lo riponete, non mettete il deumidificatore sul lato o sottosopra ed evitate di scuoterlo violentamente.

Estraete sempre la spina alla presa prima di effettuare qualiasi operazione di manutenzione o pulizia dell'apparecchio, per ragioni di sicurezza!

1) Pulizia della superficie esterna dell'apparecchio

A. Pulite la superficie esterna del deumidificatore utilizzato uno straccio soffice ed eventuallymente un detergente neutro.
B. Non mettete l'apparecchio a contatto diretto con acqua, poiché potrebbe causare scosse elettriche.

2) Pulizia del filtro dell'aria :

La funzione del filtrò è trattenera la polvere presente nella aria. Se il filtrò è ostruito alla polvere il consumo elettrico aumento. Per avere la massima efficienza, pulite il filtrò una volta agli due settimane.

Pulizia del filtro

A. Estraete il filtro.
B. Pulite ilimento con un aspirapolvere o lavandolo con acqua quindi asciugatelo con un panno.
C. Rimettete il filtro al suoippo.

IDENTIFICAZIONE E SOLUZIONE PROBLEMI DI FUNZIONAMENTO

In caso di malfunzionamento del deumidificatore, controllate le possibili cause di problemi e le relative soluzioni nelle indicate:

Problema	Possibile causa	Soluizione
Sia il ventilatore che il compressore non funzionano	Manca l'alimentazione	Controllare che nella presa ci sia corrente.Controllare che l'apparecchio sia stato attivato.
Il compressore o il ventilatore non funzionano.	Problema al motore.Ritardo avviamento di 3 min in corso.Elettronica difettosa.	Rivolgersi ad un centro assistenza.Atendere che siano trascorsi 3 minuti.Rivolgersi ad un centro assistenza.
Non raccoglie acqua	Filtro dell'aria ostruito alla polvereMancanza di refrigerante.Livelli di temperatura ed umidità dell'aria troppo bassi.	Pulire il filtrlo dell'aria.Rivolgersi ad un centro assistenzaE' il normale funzionamento.
Unità rumorosa	Il pavimento è irregularare.	Porre su una superficie piana.
Sul condensatore c'è ghiaccio	Il filtrò è ostruito.La temperature esterna è troppo Bassa.	Pulire il filtr.Ospnere l'apparecchio e attendere che la temperatura esterna aumento.
Perdite di acqua	Tanica non posizionata correttamente.Elettronica difettosa.Presenza di ghiaccio.	Mettere a essere la tanica.Rivolgersi ad un centro assistenza.Spagnere l'apparecchio ed attendere che il ghiaccio si sciolga.
Altri problemi	Rivolgersi ad un centro assistenza del produttore.

SPECIFICHE TECNICHE

MODELLO NARCISO baby 10

ALIMENTAZIONE 220-240V/50Hz

CAPACITA'DI DEUMIDIFICAZIONE 10 litri/giorno (30^80% U.R.)

CONSUMO 185W

DIMENSIONI (Alt./Larg./Prof.) 435321258 mm

PESO 10.6 kg

• Se il cavo dell'apparecchio è danneggiato, delve essere sostituito dal centro assistenza o da personale qualificato per evitare incidenti.
• Questo apparecchio non è fatto per essere utilizzato da bambini o altre personezza assistenza o supervisione se le loro capacità psichiche sensoriali o mentali impediscono loro di utilizzato correttamente. I bambini dovrebbero essere sorvegliati per essere sicuri che non giochino con l'apparecchio.

F-GAS REGULATION (EC) no. 842/2006

Non disperdere R-134a nell'atmosfera: R-134a è un gas fluorinato a effetto serra, coperto dal protocollo di Kyoto, con potenziale di riscaldamento globale (GWP) = 1300.

INFORMAZIONE PER IL CORRETTO SMALTIMENTO DEL PRODOTTO AI SENSI DELLA DIRITTIVA EUROPEA 2002/96/CE

Alla fine della sua vita utile quello apparecchio non deve essere smaltito insieme ai rifiuti domestici. Deve essere consegnato presso apposti centri di raccolta differenziata oppure presso i rivenditori che forniscono quello servizi. Smaltire separamente un apparecchio elettrico ed elettronico consente di evitare possibili effetti negativi sull'ambiente e sulla salute umana derivanti da uno smaltimento inadaguato e permette di recuperare e riciclare i materiali di cui è composto, con importanti risparmi di energia e risorse. Per sottolineare l'obbligo di smaltire separamente QUESTe apparecchiature, sul prodotto è riportato il significolo del cassetonetto barrato. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative previste dalla normativa vigente.
