MANUALE UTENTE Chic Argoclima

Il presente prodotto è adatto solo a ambienti correttamente isolati o ad un uso occasionale.

ISTRUZIONI PER L'USO

Leggere attentamente le istruzioni prima di far funzionare l'apparecchio oppure fare manutenzione. Osservare tutte le istruzioni di sicurezza; la mancata osservanza delle istruzioni cui po portare a incidenti e/o danni. Conservare queste istruzioni.

INFORMAZIONI GENERALI DI SICUREZZA

• Utilizzare quello termoventilatore solo come descripto in quello manuale. Qualsiasi altri uso non consigliato dal costruttore cui cause incendi, scosse elettriche, o incidenti a persone.
• Assicurarsi che il tipo di alimentazione elettrica sia conforme alle richieste elettriche del termoventilatore (220-240V~50Hz).
• Questo termoventilatore è stato progettato per l'installazione a muro, a 1,8 m dal pavimento e almeno 25 cm dai due lati del muro. Non utilizzato appoggiato sul pavimento.
• Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o privé di esperienza e della necessaria conoscenza, perché sotto sorvegianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprenzione dei pericoli adesso inerenti.
• I bambini non devono giocare con l'apparecchio.
• La pulizia e la manutenzione destinata ad essere effettuata dall'utilizzatore non deve essere effettuata da bambini alla sorveglianza.
• Questo prodotto non è un giocattolo.
• I bambini di età inferiore ai 3 anni devono essere tenuti a distanza se non continuamente sorvegliati.
• I bambini di età compresa tra i 3 e gli 8 anni devono solamente accendere/specnere l'apparecchio a condizione che questo sia statoizzato o installato nella sua posizione di funzionamento normale, che siano state loro impartite istruzioni su come utilizzare l'apparecchio in sicurezza e ne siano stati compresi i pericoli.
• I bambini di essere compresa tra 3 e 8 anni non devono poter collegare la spina, regolare il funzionamento o pulire l'apparecchio o fare manutenzione su diesso.
• ATTENZIONE: Alcune parti di quello prodotto possono divertare molto calde e causare ustioni. Particolare attenzione deve essere prestata in presenza di bambini e persona vulnerabili.

• Al fine di evitare il rischio di una reimpostazione involontaria della protezione termica, quello apparecchio non deve essere alimentatoattraverso e dispositivo di commutazione esterno, come un timer, o connesso a un circuito che viene regolarmente acceso e spentodalla utility.

• AVVERTENZA: Non utilizzato il termoventilatore con un programmatore o qualsiasi altri dispositivo esterno che accenda il termoventilatore automaticamente, in quanto sussistono rischi di incendio se il termoventilatore è coperto o posizionato in modo scorretto.
  Non restringere le griglie di ingresso ed uscita aria.

• Il termoventilatore si riscalda molto durante l'uso con rischio di scottature. Evitare pertanto il contatto della pelle non protetta con la superficie calda.
• Tenere materiali infiammabili come mobili, cuscini, coperte, carte, vestiti, tende ed altro a una distance di 1 m dal davanti, dai lati e dal retro.
• Disinserire l'alimentazione della rete in caso di non utilizzato o pulizia.
• Non usare il termoventilatore in ambienti polverosi o in presenza di vapori infiammabili (ad esempio in un'officina o in un garage).
• Non posizionare nulla sul prodotto; non appendere indumenti bagnati sul termoventilatore.
• Utilizzare il termoventilatore in un ambiente ben ventilato.
• Non permettere che le dita o oggetti estranei entrino nelle griglie di entrata o di uscita dell'aria poiché questo può causare una scossa elettrica o un incendio o danneggiare il termoventilatore.
• Per prevenir incendi non bloccare né manomettete le griglie in alcuna maniera quando il termoventilatore è in funzionamento.
• Non utilizzato l'apparecchio in presenza di fili o spine danneggiati. Se il filo dell'alimentazione è danneggiato dovrá essere sostituito dal produttore, dal suo rivenditore o da una persona similmente qualificata onde evitare rischi.
• Non utilizzato il termoventilatore se è stato fatto cadere da una certa altezza o se è stato danneggiato in quale modo. Contattare un centro assistenza per far controlling il termoventilatore o effettuare riparazioni elettriche o meccaniche.
• La più comune causa di surriscaldamento è l'accumulo di polvere nell'apparecchio. Rimuovete gli accumuli di polvere estraendo la spina e pulendo le griglie con l'aiuto di un aspirapolvere.

• Non utilizzato prodotti abrasivi per pulire l'apparecchio. Pulirlo con l'aiuto di uno straccio umido (non bagnato) risciaquato con acqua saponata. Rimuovere la spina alla presa prima di fare manutenzione.

• Per disconnettere il termoventilatore,METTERI l'interruttore in
  posizione OFF e rimuovere la spina alla presa. Tirare solo la spina. Non tirare il cavo quando si spegne il termoventilatore .

• Non collocare nulla sul cavo e non piegare il cavo.
• E' sconsigliato l'uso di prolunghe, perché la prolunga potrebbe surriscaldarsi e provocare un rischio di incendio. Non utilizzato mai una singola prolunga per far funzionare più di un appearecchio.
• Non immergere il filo, la spina o qualsiasi altro elemento dell'apparecchio in acqua o in altri liquidi.
  Non toccare la spina con le mani bagnate.
• Non posizionare il termoventilatore sopra o in prossimità di un'altra fonte di calore.

AVVERTENZA: NON COPRIRE IL TERMOVENTILATORE ONDE EVITARNE IL SURRISCALDAMENTO.

Il symbolo sottostante significa appunto quello

• Pericolo di incendio se, durante il funzionamento, il termoventilatore è coperto da oppure è a contatto con materiale infiammabile comprese tende, drappeggi, coperte ecc. TENERE IL TERMOVENTILATORE LONTANO DA TALI MATERIALI.
• Non collegare il termoventilatore all'alimentazione prima che sia stato correttamente assemblato o posizionato.
• Non fare andare il cavo sotto a tappeti. Non copire il cavo con coperte, tappeti o simili. Porre il cavo lontano da aree trafficate o dove non può essere accidentalmente estratto.
• Non utilizzato il termoventilatore nelle immediate vicinanze di vasche da bagno, docce, lavabi o piscine.
  Non posizionare il termoventilatore molto una presa.
  Nonutilizzareall'aperto.
• Alla prima accensione il termoventilatore potrebbe emettere un odore leggero e innocuo. Tale odore è la normale consegenza del primo riscaldamento degli elementi interni riscaldanti e non dovrebbe poi ripresentarsi in seguito.

ATTENZIONE: L'INTERRUPTORE ON/OFF NON E' L'UNICO MEZZO PER SCOLLEGARE L'ALIMENTAZIONE. IN CASO DI NON UTILIZZO, SPOSTAMENTO OMANUTENZIONE DELL'APPARECCHIO, ESTRARRE

SEMPRE LA SPINA DALLA PRESA.

• Un termoventilatore ha al suo interno parti che generano archi o scintille. Non deve essere utilizzato in aree che potrebbero essere pericolose come ad esempio aree a rischio di incendio, di esplosione, cariche di sostanze chimiche o atmossere cariche di umidità.
• Estrarre sempre la spina quando l'apparecchio non è in uso.
• Al fine di evitare incidenti spegnere l'unità se incustodita.
• In caso di anomalie (un rumore anomalo o uno strano odore), spegnere subito l'apparecchio, non tentare di ripararlo e portarlo al centro di assistenza di zona.

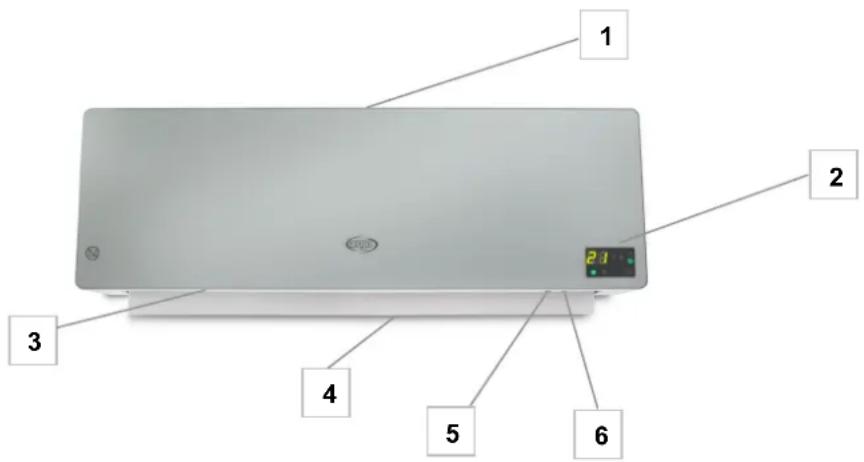

DESCRIZIONE DELLE PARTI

7. Telecomando

1. Griglia di aspirazione dell'aria
   2.Display a LED
2. Griglia di emissione dell'aria
   4.Aletta orizzontale (flap)
   5.Tasto TIMER
3. Tasto F selezione funzioni

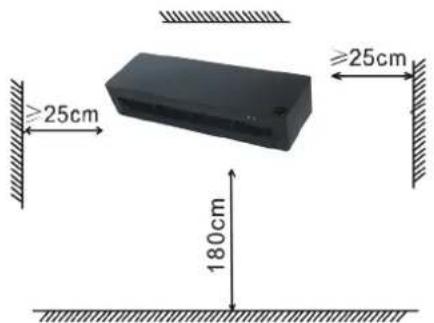

COME INSTALLARE IL TERMOVENTILATORE

Il termoventilatore deve essere installato su un muro prima dell'utilizzo. Non tentare di utilizzato sono alla installmenta. La sequenza di installmente è la seguente:

1. Predisporre uno spazio per installare l'apparecchio (figura 1).
2. Fare due buchi adatti della dimensione del Fisher 8 mm nel muro. (figura 2) - D=575 mm

Figura 1

Figura 2

Figura 3

1. Inserire i Fisher nei fori e stringere bene le viti fornite.

NOTA: Fissare le viti in modo saldo. Non fissare le viti nei Fisher completamente, la lunghezza della parte che deve essere mantenuta libera è 10 mm.

1. Montare l'apparecchio sul muro (figura 3).

Assicurarsi che i fori situati sul retro dell'apparecchio siano direzionati verso le due viti, spingere all'indietro il termoventilatore verso il muro, quindi verso il basso finché sare stabile.

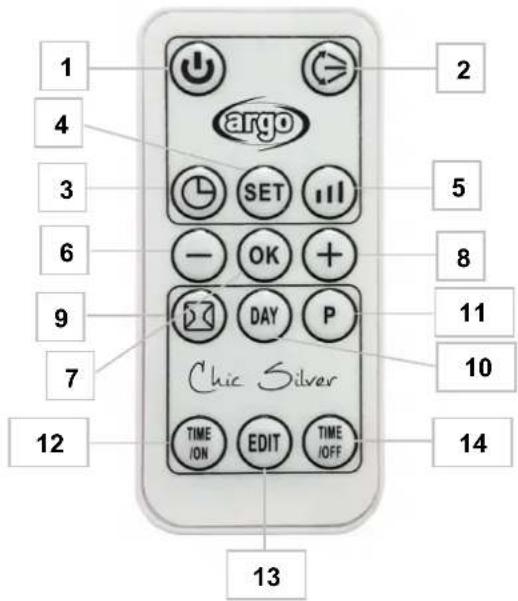

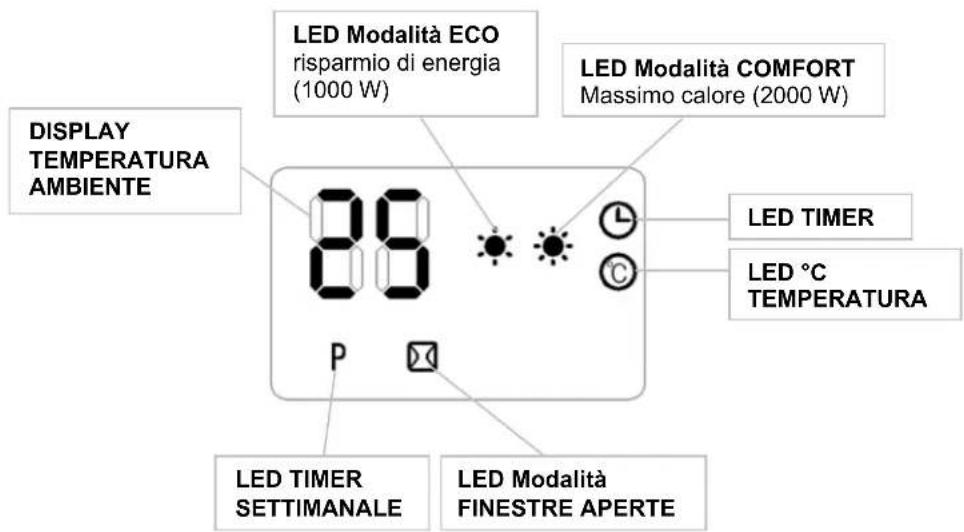

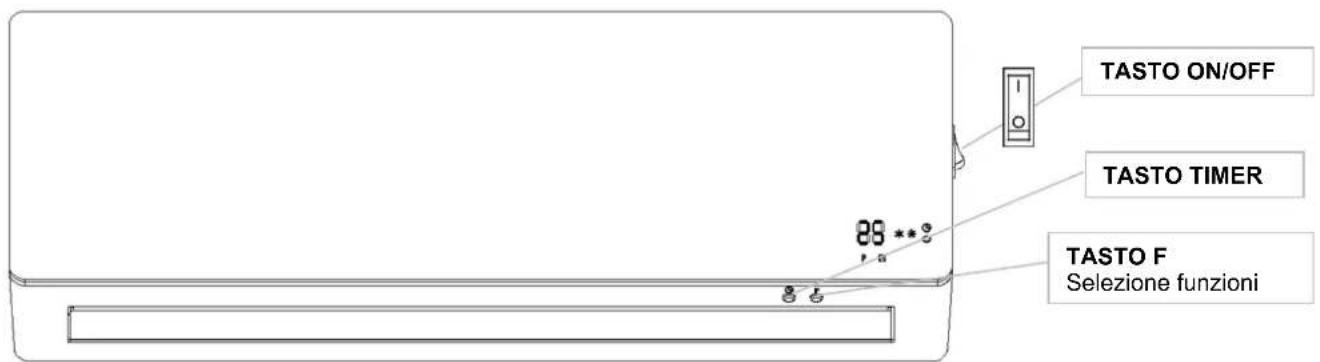

PANNELLO COMANDI E DISPLAY LED SULL'UNITA

1. Tasto ON/OFF - accensione / spegnimento da stand-by
2. Tasto SWING - impostazione oscillazione flap
3. Tasto TIMER - impostazione timer giornaliero ON/OFF (1-12h)
4. Tasto SET -impostazione
5. Tasto MODE - selezione modalità ventilazione fredda, ECO, COMFORT
6. Tasto - regolazione della temperatura
7. Tasto OK - conferma programmi settimanali
8. Tasto + regolazione della temperatura
9. Tasto attivazione funzione Finestra aperta
10. Tasto DAY - selezione giorno per timer settimanale
11. Tasto P - attivazione Timer settimanale
12. Tasto Time ON - impostazione accensione timer settimanale
13. Tasto EDIT - impostazione periodi di funzionamento timer settimanale
14. Tasto Time OFF - impostazione spegnimento timer settimanale

Utilizza pile a bottone Litio/Manganese, modello no. CR2025 -3 V, conformi alla Direttiva Batterie no. 2006/66/CE e modifiche da Direttiva 56/2013/UE (non fornite).

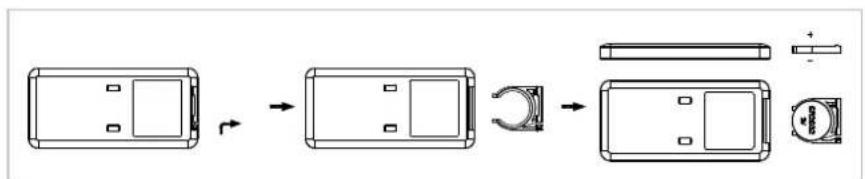

COME INSERIRE / RIMUOVERE LE BATTERIE DEL TELECOMANDO (fare riferimento al disegno sottostante)

Apire lo sportello batteria sul retro del telecomando (premere il retro e tirare lo sportellino).

Porre la pila nelso sportellino avendo cura di verificare il corretto posizionamento delle polarità.

Inserire lo sportellino nel telecomando.

INFORMAZIONE PER ILCORRETTO SMALTIMENTO DELLE BATTERIE AI SENSI DELL'A DIRRTIVA EUROPEA 2006/66/EC e modifiche ex Direttiva 56/2013/UE

Prego sostituire la batteria quando la sua carica elettrica è esaurita: alla fine della sua vita utile questa pila non deve essere smaltita insieme ai rifiuti indifferenziati. Deve essere consegnata presso apposti centri di raccolta differenziata oppure presso i rivenditori che fornisco quello servizio. Smaltire separamente una batteria consente di evitare possibili effetti negativi sull'ambiente e sulla salute umana derivanti da uno smaltimento inadeguato e permette di recuperare e riciclare i materiali di cui è composta, con importanti risparmi di energia e risorse. Per sottolineare l'obbligo di smaltire separamente le batterie, sulla pila è riportato il significolo del cassetto barrato. Lo smaltimento abusivo del prodotto da parte dell'utente comperta l'applicazione delle sanzioni amministrative previste alla normativa vigente.

Collegare il cavo di alimentazione ad una presa di corrente appropriata (220-240V~50Hz), come indicato sulla targhetta dati.

ACCENSIONE DEL TERMOVENTILATORE

Premere il pulsante sull'unità per accendere il termoventilatore in modalità stand-by. Premere il pulsante sul telecomando perMETTERI il moto I'unità.

OATTIVAZIONE OSCILLAZIONE AUTOMATICA FLAP

Premere il pulsante F sul pannello comandi o ≤ sul telecomando per selezionare le modalità di funzionamento.

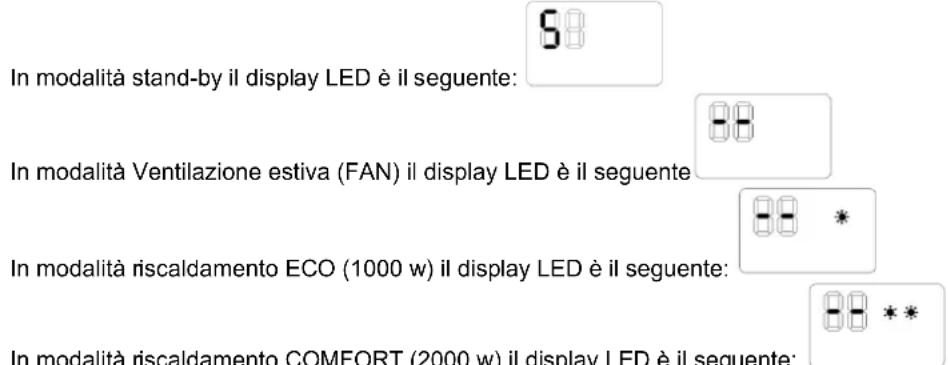

ATTIVAZIONE DELLE MODALITA' VENTILAZIONE ESTIVA (FAN) E RISCALDAMENTO (ECO - COMFORT)

Premere il pulsante F sul pannello comandi o iii sul telecomando per selezionare le modalità di funzionamento.

In modalità riscaldamento COMFORT (2000 w) il display LED è il seguente:

Per tornare alla modalità stand-by premere nuovamente i pulsanti F o rispettivamente sull'unità e sul telecomando. La temperature impostata di default è di 23^

Il ventilatore si spegne circa 30 secondi dopo l'attivazione della modalità stand-by.

REGOLAZIONE DELLA TEMPERATURA

É possible regolare la temperatura solo dal telecomando. Premere i pulsanti + o - per regolare la temperatura desiderata

(da 10^ a 49^ ). Impostando la temperatura a 25^ si illumina il LED ＂ ^ C come migliorato in figura:

Premere per cancellare l'impostazione della temperatura.

FUNZIONE ECO SMART

Il termoventilatore lavora alla massima potenza (modalità COMFORT) quando la temperature impostata è di almeno 4^ più alta rispetto alla temperatura ambiente; se la temperature impostata è tra 0 - 2^ più alta rispetto alla temperatura ambiente il termoventilatore lavora a media potenza (modalità ECO), se la temperature ambiente è più alta della temperatura impostata,invece il termoventilatore si spegne e riprende a funzionare quando la temperature ambiente scende di 2^ rispetto a quella impostata.

IMPOSTAZIONE DEL TIMER GIORNALIERO DI ACCENSIONE / SPEGIMENTO

In modalità stand-by premere il pulsante © per impostare il timer di accensione. Il timer di accensione può essere impostato da 1 a 12 ore, premendo sullo stesso pulsante, ad intervalli di 1 h: all'accensione la temperatura di default è di 23^ .

Quando l'unità è in funzione per impostare il timer di spegnimento premere il pulsante ©, il timer di spegnimento può essere impostato da 1 a 12 ore premendo sullo stesso pulsante, ad intervalli di 1 h.

IMPOSTAZIONE DELL'ORA (Solo da telecomando)

Premere il pulsante SET per migliorare l'ora sul display, premere i pulsanti + o - per impostare l'orario attuale (00-24), premere nuovamente il pulsante SET per impostare i minuti (00-59), premere nuovamente il pulsante SET per impostare il giorno della settimana, premendo + o - appaiano sul display le seguenti sigle: d1, d2, d3,... che corrispondono rispettovamente a lunedi, martedi, mercoledi,... una volta selezionato il giorno attuale premere il pulsante OK per confermare.

IMPOSTAZIONE DEL TIMER SETTIMANALE (solo da telecomando)

Dopo aver impostato l'orario e il giorno della settimana premere P per accedere all'impostazione del timer settimanale,

1. Premere DAY per impostare il giorno di accensione (d1, d2, d3,...),

2. Premere EDIT per impostare i periodi di funzionamento del termoventilatore (P1, P2,... P6)

3. Premere TIME/ON per impostare I'orario di accensione (00-24)

4. Premere TIME/OFF per impostare l'orario di spegnimento (00-24)

5. Premere i pulsanti +o- per impostare la temperatura desiderata

6. Premere OK per confirmare le impostazioni

Per impostare gli eventualu successivi periodi di funzionamento, (max 6) ripetere il procedimento dal punto 2 al punto 6.

Ripetere il procedimento dal punto 1 per impostare gli altri giorni della settimana.

Dopo aver completato il procedimento di impostazione del timer settimanale, premere i pulsanti DAY EDIT TIME/ON e TIME/OFF per controllare le impostazioni per agli giorni.

Tutte le impostazioni si cancellano quando il termoventilatoreiene spento con il pulsante

IMPOSTAZIONE DELLA FUNZIONE "FINESTRA APERTA"

Quando l'unità è in funzionamento premere il pulsante sul telecommando per attivare la funzione finestra aperta, sul

display appe r LED come mostrato in figura: Premere i pulsanti ^+ o-per impostare la temperatura. Quando esta funzione è attiva se la temperatura ambiente scende di 5 - 10^ in meno di 10 minuti, il termoventilatore smette di funzionare entrando in modalità stand-by.Premere 已 per riavviare l'unità.

Se si impostano entrambé les funzioni di timer settimanale e finestra aperta e, in base alla programmazione settimanale, l'unità è spenta,anche la funzione finestra aperta non è attiva.Quando inceve, in base alla programmazione settimanale, l'unità è funzionante, la funzione finestra aperta può controllare spegnimento e riaccensione della stessa.

DISPOSITIVO DI SICUREZZA CONTROL IL SURRISCALDAMENTO

In caso di surriscaldamento il systema di protezione dell'apparechio disattiva automaticamente gli elementi riscaldanti ed il motore, facendoosi interrormere il funzionamento del termoventilatore.

Inquesto caso:

• spegnere il termoventilatore;
• rimuovere le cause di surriscaldamento (per es. ostacoli di fronte alla griglia di ingresso e/o uscita dell'aria, anomalo accumulo di polvere dentro l'apparechio, ecc);
• lasciarraffreddare la stufa per 15/20 minuti;
• accendere nuovamente il termoventilatore e verificare il corretto funzionamento.

Se il malfunzionamento dovesse persistere, rivolgersi ad un Centro Assistenza Autorizzato.

MANUTENZIONE E STOCCAGGIO

ATTENZIONE: ESTRARRE SEMPRE LA SPINA PRIMA DI PULIRE L'APPARECCHIO O FARE MANUTENZIONE.
IMPORTANT: NON IMMERGERE IL TERMOVENTILATORE IN ACQUA.

Pulizia della superficie esterna dell'apparecchio

Spagnere il termoventilatore e rimuovere la spina prima di fare pulizia o muovere l'apparecchio.

Usare un panno morbido per rimuovere la polvere dal prodotto.

Se questioned non basta, usare un panno morbido inumidito con acqua e detergente neutro a temperatura inferiore a 50^

Lasciare asciugare completeness l'apparecchio prima di utilizzato.

Non applicare detergenti corrosivi o solventi quali benzina. Non lavare l'apparecchio con acqua. Durante la pulizia non usare oli, sostanze chimiche o altri oggetti che possano danneggiare la superficie.

Utilizzare un aspirapolvere per rimuovere la polvere delle griglie di entrata e uscita dell'aria.

STOCCAGGIO

Nei periodi di non utilizzo, conservare l'apparecchio insieme a questo manuale nella scatola originale in luogo fresco e asciutto.

INFORMAZIONI OBBLIGATORIE PER GLI APPARECCHI PER IL RISCALDAMENTO D'AMBIENTE LOCALE ELETTRICI

Tabella 2 - Allegato II - Specifiche per la progettazione ecocompatibile - Informazioni obbligatorie sul prodotto - REGOLAMENTO (UE) 2015/1188 DELLA COMMISSIONE del 28 aprile 2015 recante modalità di applicazione della direttiva 2009/125/CE del Parlamento europeo e del Consiglio in merito alle specifiche per la progettazione ecocompatibile degli appearecchi per il riscaldamento d'ambiente locale

Identificativo del modello: CHIC SILVER/CHIC WHITE
Dato	Simbolo	Valore	Unità	controllo manuale del carico termico, con termostato integrato	Dato	Unità
Potenza termica					Tipodi potenza termica, solo per gli appearecchi per il riscaldamento d'ambiente locale elettrici ad accumulo (indicare una sola opzione)
Potenza termica nominale	Pnom	2,0	kW		controllo manuale del carico termico, con termostato integrato	[no]
Potenza termica minima (indicativa)	Pmin	0	kW kW		controllo manuale del carico termico con risconto della temperature ambiente e/o esterna	[no]
Massima potenza termica continua	Pmax.c	2,0	kW		controllo manuale del carico termico con risconto della temperature ambiente e/o esterna	[no]
Consumo ausiliario di energia elettrica					potenza termica assistita da ventilatore	[no]
Alla potenza termica nominale	elmax.0	kW			Tipodi potenza termica/controllo della temperature ambiente (indicare una sola opzione)
Alla potenza termica minima	elmin	0	kW		potenza termica a fase unicaenza controlledlla temperature ambiente	[no]
In standby	ebb	0,001	kW		due o più fasi manualienza controllo della temperature ambiente	[no]
					con controllo della temperature ambientetramite termostato meccanico	[no]
					con controllo elettronico della temperature ambiente	[no]
					con controllo elettronico della temperature ambiente e temporizzatore giornaiero	[no]
					con controllo elettronico della temperature ambiente e temporizzatore settimanale	[si]
					Altre opzioni di controllo (è possibile selezionale più opzioni)
					controllo della temperature ambiente con rilevamento di presenza	[no]
					controllo della temperature ambiente con rilevamento di finestre aperte	[si]
					con opzione di controllo a distanza	[no]
					con controllo di avviamento adattabile	[no]
					con limitazione del tempo di funzionamento	[si]
					con termometro a globo nero	[no]
Contatti :	ARGOCLIMA SPA - Via A. Varo,35 - Alfianello (BS) - ITALY - wwwargonlma.com

INFORMAZIONE PER IL CORRETTO SMALTIMENTO DELPRODOTTO al sensi dell'art. 26 D.Lgs 14/03/14, no. 49 "ATTUAZIONE DELLA DIRITTIVA EUROPEA 2012/19/UE SUI RIFIUTI DA APPRECCHIATURE ELETTRICHE ED ELETTRONICHE"

All fine della sua vita utile quello apparecchio non deve essere smaltto insieme ai rifiuti domestici. Richiamiamo l'importante ruolo del consumatore nel contribuire al riutilizzo, al riciclaggio e ad altre forme di recupero di tali rifiuti.

L'apparecchio deve essere consegnato in modo differenziato presso apposti centri di raccolta comunali oppure gratuito.
presso i rivenditori, all'atto dell'acquisto di una nuova apparecchiatura di tipo equivalente.

Per prodotti di dimensione esterna inferiore a 25 cm tale servizio di ritiro Gratis o del rifiuto delve essere obbligatoriamente fornito gratuite dai rivenditori di gran di dimensioni (superficie di vendita di almeno 400m^2 ) anche nel caso in cui non venga acquistata una apparecchiatura equivalente.

Smaltire separamente un apparecchio elettrico ed elettronico consente di evitare possibili effetti negativi sull'ambiente e sulla salute umana derivati da uno smaltimento inadeguato e permette di recuperare ericclare i materiali di cui è composto, con importanti risparmi di energia e risorse.

Per sottolineare I'obbligo di smaltire separamente queste apparecchiature, sul prodotto è riportato ilsimbolo del cassonetto barrato.

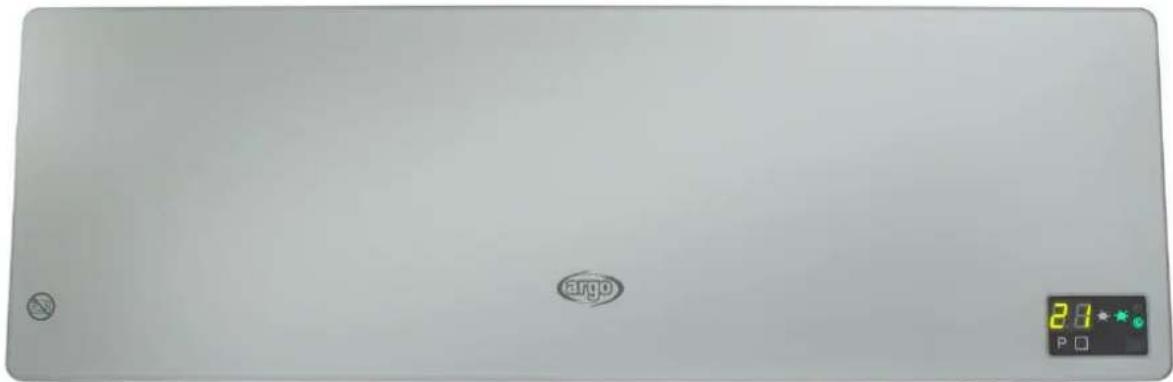

WALL-MOUNTED CERAMIC FAN HEATERS

Chic Silver

Chic White
