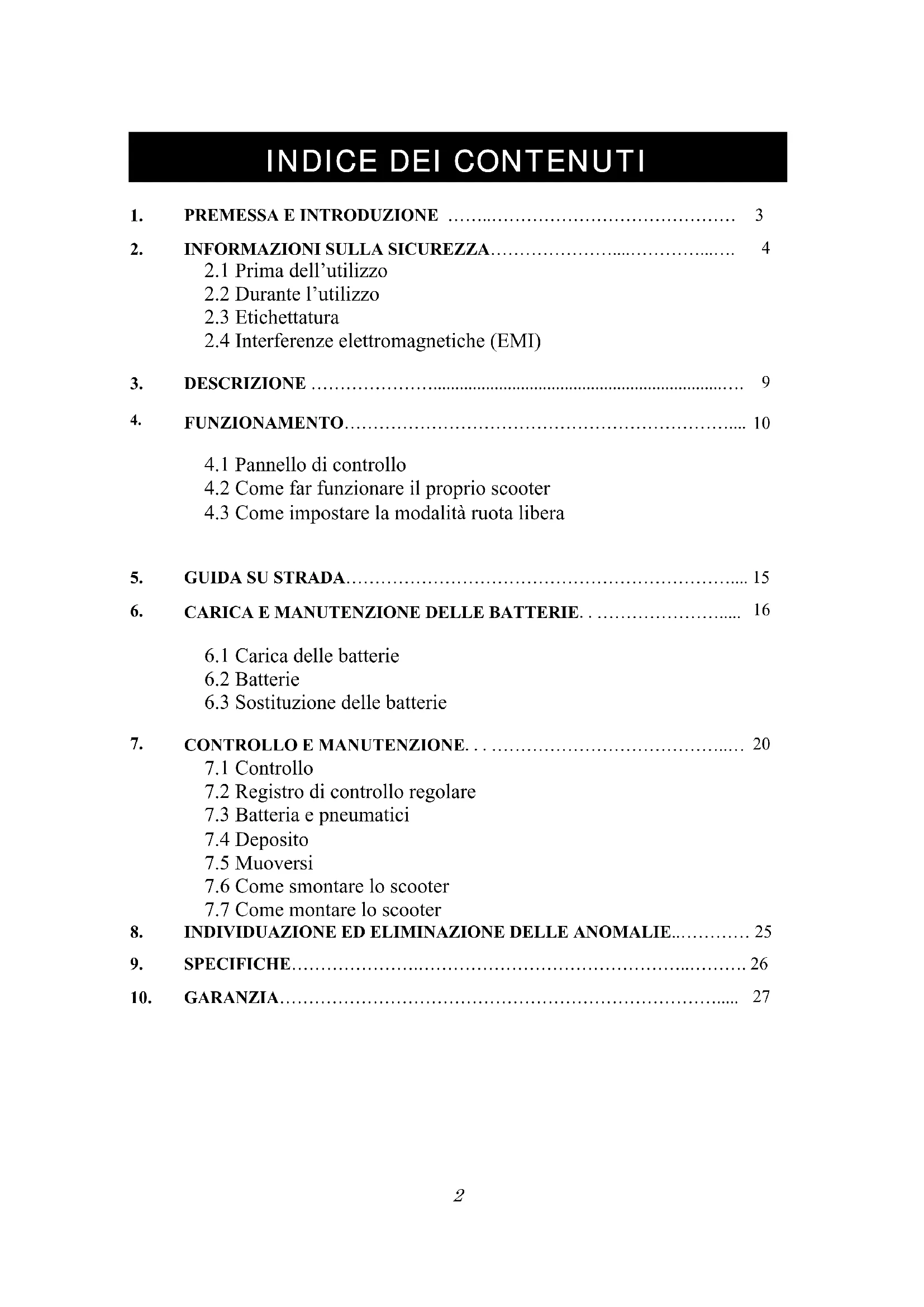

MANUALE UTENTE Venus 3 Vermeiren

1. PREMESSA E INTRODUZIONE 3
2. INFORMAZIONI SULLA SICUREZZA 4

2.1 Prima dell'utilizzo
2.2 Durante l'utilizzo
2.3 Etichettatura
2.4 Interferenze elettromagnetic (EMI)

4.1 Pannello di controllo
4.2 Come far funzionare il proprio scooter
4.3 Come impostare la modalità ruota libera

1. GUIDA SU STRADA 15
2. CARICA E MANUTENZIONE DELLE BATTERIE 16

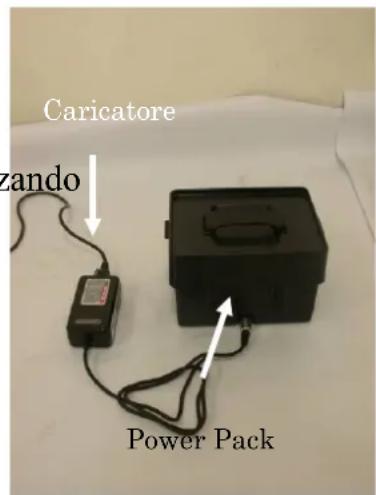

6.1 Carica delle batterie
6.2 Batterie

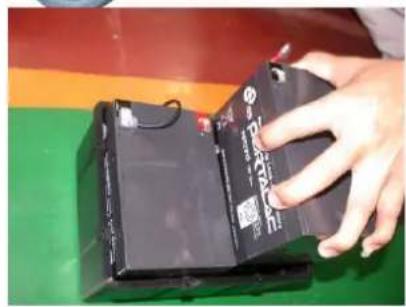

6.3 Sostituzione delle batterie

1. CONTROLLO E MANUTENZIONE 20

7.1 Controllo
7.2 Registro di controllo regolare
7.3 Batteria e pneumatici
7.4 Deposito
7.5 Muoversi

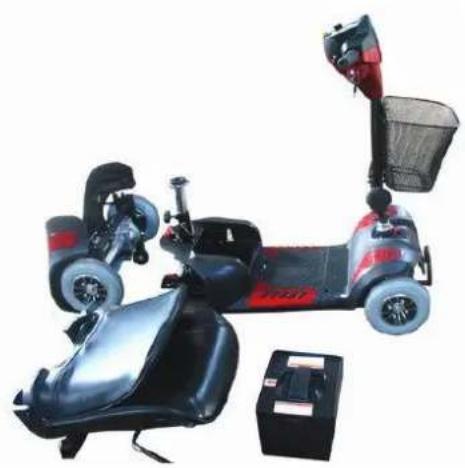

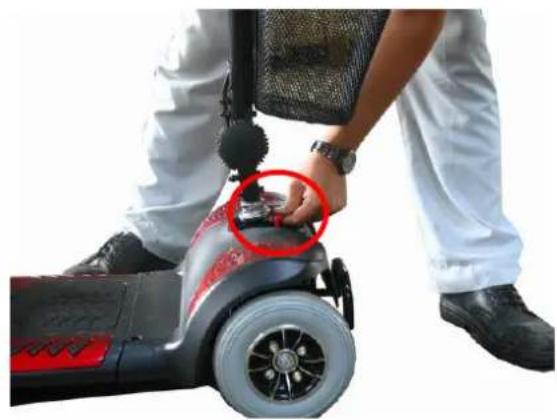

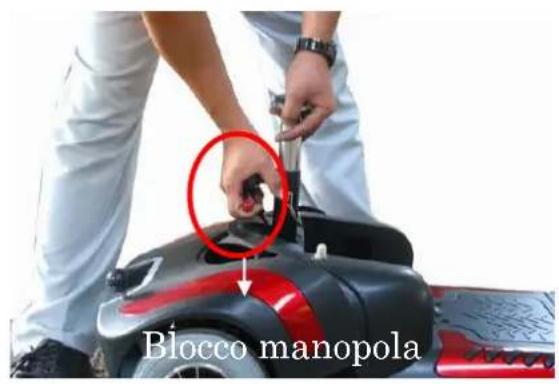

7.6 Come smontare lo scooter
7.7 Come montare lo scooter

1. INDIVIDUAZIONE ED ELIMINAZIONE DELLE ANOMALIE 25
2. SPECIFICHE 26
3. GARANZIA 27

1. PREMESA E INTRODUZIONE

Leggere conattenzione il presente manuale utente prima diutilizzare il veicolo.Un uso improper del veicolo puo provocare danni,lesioni o incidenti di traffico.Perutilizzare al meglio quello scooter, leggere il presente manuale utente prima dell'uso.

Questo manuale utente comprende istruzioni operative che riguardano agli aspetto del veicolo, istruzioni di assemblaggio e istruzioni utili per affrontare eventuali incidenti.
Di seguito vengono spiegati symboli utilizzati nel presente manuale:

Avvertenza	Un uso improprio più provocare gravi lesioni o persino la morte.
Attenzione	Un uso improprio più provocare lesioni e/o danni al proprio scooter.
Suggerimento	Seguire quanto indicate dalle istruzioni per Maintainere il proprio veicolo in buone condizioni di funzionamento.

Il presente manuale comprende una copia del quadro informativo del registrar di manutenzione e riparazione,osi come informazioni sulla garanzia.Riporlo in unippo sicuro o nelle scooter stesso.
Se autres personnes utiliser lo scooter, conseignerare loro il presente manuale utente perché possano prenderlo in esame.
Alcune illustrazioni o immagini presenti in quello manuale potrebbero non corrispondere al veicolo acquistato, in quanto il design dello stesso può variare. Ci riserviamo il diritto di apportare modifiche al design del prodotto.

I nostri Scooter sono stati progettati e fabbricati per garantire una soluzione confortevole, sicura e accessibile per determinate esigenze di mobilità.

2. INFORMAZIONI SULLA SICUREZZA

2.1 PRIMA DELL'UTILIZZO

L'utente deve familiarizzarsi con l'uso e il funzionamento di quello veicolo prima di utilizzato. Per questo, si prega di seguire le raccomandazioni di queste informazioni sulla sicurezza.

■ Le(norme sul traffico valide per i pedoni sono valideanche per l'uso di questo veicolo

Per la vostra sicurezza, vi preghiamo di seguire e rispettore le norme sul traffico valide per i pedoni.
Non utilisezare lo scooter dopo aver consumato bevande alcoliche né se si è stanchi.
Prestare attenzione quando si guida lo scooter di sera. Non è stato progettato per un uso notturno.
Prestare estrema attenzione quando si guida lo scooter in zone affollate o in centri commerciali.
Utilizzato solo su marciapiedi, strade a senso unico o aree pedonali. Non utilizzato mai su autostrade o strade a doppio senso di circolazione.
Prestare attenzione al traffico quando si attraversa o si procede lungo una strada.

Pratica con il veicolo

Prima di utilizzare lo scooter in zone affollate o potenzialmente pericolose, familiarizzarsi con il funzionamento dello stesso. Fare pratica in una zona ampia e aperta, come ad esempio un parco. Per evitare incidenti con lo scooter, ricordare le fasi della guida, come accelerare, fermarsi, girare, fare retromarcia, salire e scendere rampe.

Impostare la velocità al minimo per fare pratica.
Per la propria sicurezza, farsi accompagnare da qualcuno quando si guida per la prima volta su strada.
Impostare l'alta velocità solo quando si è più sicuri, e quando si è in grado di utilizzato e manovrare lo scooter confacility.

■ Lo Scooter deve essere utilizzato solo da una persona alla volta

É vietato trasportare passeggeri (inclusi i bambini).

■ Non utilizzato quello veicolo per trasportare o trainare merci

Il peso massimo che può essere trasportato è pars a 115 Kg/250 lbs (includendo occupante ed eventuali beni). Fare riferimento a "PESO DI CARICO MASSIMO" nella sezione "9. SPECIFICHE".
Il peso di carico massimo per il cestino è di 3Kg (7 libbre).

Realizzare controli quotidiani

Fare riferimento alla sezione "CONTROLLI QUOTIDIANI".

2.2 DURANTE L'UTILIZZO

Nonutilizzareilveicolo nellecircostenzeindicatadi seguito

Su superfici con fango, ghiaia, irregulari, strette, con neve o ghiaccio, o passerelle prive di recinto o Barriera. Evitare luoghi in cui le ruote possano rinanere bloccate.
Non guidare di notte, quando piove, nevica, né quando c'é nebbia o vento.
Non guidare il veicolo eseguendo delle "S" o svolte irregulari.
Nonutilizzare lo scooter su scale mobili.
IN NESSUNA CIRCOSTANZA LO SCOOTER DEVE ESSERE UTILIZZATO COME SEDILE SU VEICOLI A MOTORE (AD ESEMPIO: AUTOMOBILI, AUTOBUS, TRENI, ECC.)

■ Informazioni sull'uso di Telefoni cellulari e altre apparecchiature elettriche

Nonutilizzaretelefonicellularioralidispositiviwirelessmentre sguida.
Spagnere sempre lo scooter e rimuovere la chiave di contatto prima di utilizzare un Telefono cellulare.
Non caricare il Telefono cellulare o qualsiasi altri dispositivo elettrico con la batteria dello scooter.

Spegnimento automatico

Per evitare un accidentale scaricamento della batteria, lo scooter è dotato di una funzione di spegnimento automatico. Se lo scooter è inutilizzato per trenta minuti, si spegne automaticamente. Quando questo accade, spegnere lo scooter e riaccenderlo. Sarà nuovamente pronto per l'uso.

Rampe, pendenze e discese

• Non utilizzato lo scooter su rampe con un'inclinazione superiore a quella specificata. Fare riferimento alla sezione "ANGOLO DI SALITA" nel capitolo "9. SPECIFICHE".
  In tratti in salute o in discesa, la velocità deve sempre essere ridotta.
• Non guidare su strade con lunghe discese o con buche. Fare riferimento alla sezione "SGOMBRO MASSIMO DEL SUOLO" nel capitolo "9. SPECIFICHE".
  Ridurre la velocità su strade con pendenze.
  Non realizzare svolte repentine quando si guida su strade ghiaiate o rampe.
  Inclinarsi sempre in avanti nelle supera una pendenza.
  Non muoversi su pendenze che eccedono quale indicate dal diagramma successivo.

2. INFORMAZIONI SULLA SICUREZZA

Figure 1. Maximum Recommended Incline Angles

FIGURA 1. ANGOLO DI INCLINAZIONE MASSIMO CONSIGLIATO

2.3 Etichettatura

Leggere con attenzione le etichette presenti sullo scooter prima di utilizzarlo.

Non rimuovere le etichette.

AVVERTENZA

LEGGERE IL MANUALE UTENTE

E CARICARE LA BATTERIA

FUNZIONAMENTO DELLA LEVA DI RUOTA LIBERA

TIRARE SEMPRE VERSO LALTO CON DECISION PER

ATTIVARE LA MODALITA RUOTA LIBERA

SPINGERE SEMPRE VERSO IL BASSO CON DECISIONE

PER ATTIVARE IL MODO DI GUTDA

AVVERTENZA

SCOLLEGARE PRIMA DI SEPARARE IL TELAIO

AVVERTENZA

Le onde radio possono interferire con i controlli dello scooter.

le sorgenti di onde radio, come stazioni radio, radiotrasmettitori amatoriali (HAM), radio ricetrasmittenti e tefoni cellulari, possono interferire con gli scooter motorizzati. Prestando attenzione alle avventenze elencate di seguito si deduce la possibilità di rilascio inavvertito dei freni o di movimenti che potrebbero provocare gravi lesions.

1. Non accendere dispositivi di comunicazione portatili quali radio CB e Telefoni cellulari, nella scooter è acceso.
2. Fare attenzione ai trasmettitori che si trovano nelle vicinanzi, quali stazioni radio o TV, ed evitare di avvicinarsi.
3. Nel caso in cui si verificasse un movimento non desiderato o i fremi venissero filasciati, spelgnere immeditatamente lo scooter.
5. Rlportare ttt gli ndr i a moviment indesiderat e rilasclo del frnl al fbricante delscooter e indicare la presenza di sorgenti di onde radio nelle vicinane.

2. INFORMAZIONI SULLA SICUREZZA

2.4 INTERFERENZE ELETROMAGNETICHE (EMI)

Questa parte del documento fornisce all'utente le informazioni di base che descrivono i problemi vincolati alle interferenze elettromagnetic (EMI), sorgenti note di interferenze elettromagnetiche, misure di protezione per ridurre la possibilità di esposizione o minimizzare il grado di esposizione, e azioni consigliate nel caso di movimenti inattesi o irregulari.

Attenzione: è molto importante leggere queste informazioni relative agli eventuali effetti delle interferenze elettromagnetiche sullo SCOOTER elettrico.

■ INTERFERENZE ELETTROMAGNETICHE (EMI) DA SORGENTI DI ONDE RADIO

I veicoli a propulsione possono subire interferenze elettromagnetic (EMI). Si tratta di energia elettromagnetica (EM) emessa da sorgenti quali radio, TV, radiotrasmettitori amatoriali (HAM), ricetrasmittenti e telefoni cellulari. L'interferenza (da sorgenti di onde radio) può provocare il rilascio dei freni o un movimento indesiderato dello scooter. Inoltre, perché danneggiare in modo permanente il sistema di controllo dello scooter stesso. L'intensità dell'energia EM che interferisce può essere misurata in Volt per metro (V / m) . Ogni scooter cui si sono resistere alle interferenze elettromagnetic sono a una determinata intensità. Questo viene definitivo il "livello di immunità". La protezione aumento insieme al livello di immunità è alto. Attualmente, la TECHNOologia è in grado di offrirre un livello di immunità pari a 20~V / m , che garantisce una protezione utile contro le sorgenti più comuni di interferenze elettromagnetic. Il presente modello di scooter,osi come viene inviato,enza ulteriori modifiche,presenta un livello di immunità pari a 20~V / m alla accessori.

Esistono differenti sorgenti con campi magnetici relativamente intensi nell'ambiente quotidiano. Alcune di queste sorgenti sono ovvie e facili da evitare. Altre non sono evidenti e l'esposizione è inevitabile. Tuttavia, seguendo le avvertenze elencate, i rischi di interferenze elettromagnetice risulteranno ridotti.

Le sorgenti di interferenze elettromagnetiche possono essere classificate in generale in tre tipi:

1. Ricetrasmettitori portatili (ricetrasmettitori con antenna montata direttamente sull'unità trasmittente). Ad esempio: CB, walkie-talkie, ricetrasmettitori di sicurezza, pompieri e polizia, Telefoni cellulari e altri dispositivi di communicatesione personale.

Nota: alcuni Telefoni cellulari e simili trasmettono un segnale nelle sono accesi,anche se non sono utilizzati.

1. Ricetrasmettitori mobili di medie dimensioni, come quelli utilizzati da automobili della polizia, camion dei pompieri, ambulanze e taxi. Questi normalmente presentano un'antenna montata all'esterno.

2. INFORMAZIONI SULLA SICUREZZA

1. Trasmettitori e ricetrasmettitore a lunga portata, quali radiotrasmettitori commerciali (ripetitori di diffusione radio e TV) e radio amatoriali (HAM).

Note: Altri tipi di dispositivi portatili, quali Telefoni cordless, computer portatili, radio AM/FM, TV, riproduitori CD,lettore di cassette e piccoli appearecchi quali rasoi elettrici e asciugacapelli, non dovrebbero provocare interferenze elettromagnetice con lo scooter.

INTERFERENZE ELETTROMAGNETICHE SULLO SCOOTER (EMI)

L'energia elettromagnetica diventa rapidamente più intensa man mano che ci si avvicina all'antenna di trasmissione (sorgente), pertanto i campi elettromagnetici delle sorgenti di onde radio (ricetrasmettitori) sono particolaremente problematici. è possibile portare, inavvertamente, elevati livelli di energia elettromagnetica molto vicino alsystema di controllo della sedia nelle si utilizzano questi dispositivi. Questo può colpire il movimento e la frenatura del veicolo. Pertanto, le avventenze indicate di seguito sono volte a prevenir possibili interferenze con il systema di controllo dello scooter.

AVVERTENZE

Le interferenze elettromagnetiche (EMI) provenienti da sorgenti come stazioni radio e TV, radiotrasmettitori amatoriali (HAM), radio ricetrasmittenti e telefoni cellulari, possono interferire con gli scooter motorizzati. Prestando attenzione alle avventenze elencate di seguito si riduce la possibilità di rilascio inavvertito dei freni o di movimenti che potrebbero provocare gravi lesionsi:

1. Non azionare ricetrasmettitori portatili, come ad esempio CB, né attivare dispositivi di communicatesione personali, quali Telefoni cellulari, nelle voicolo a propulsione è acceso.
2. Prestare attenzione ai trasmettitori che si trovano nelle vicinanze, quali stazioni radio e TV, ed evitare di avvicinarsi.
3. Se si verificano movimenti indesiderati e vengono rilasciati i fremi, spegnere il veicolo per precauzione.
4. Attenzione, l'aggiunta di accessori o componenti o la modifica del veicolo potrebbero renderlo maggiornente suscettibile alle interferenze elettromagnetic (Nota: non è possibile valutare in modo facile i loro effetti sull'immunità generale dello scooter).
5. Riportare tutti gli incidenti relativi a movimenti indesiderati e rilascio dei freni al fabbricante dello scooter e indicate l'eventuale presenza di una sorgente di interferenze elettromagnetiche nelle vicinanze.

INFORMAZIONI IMPORTANTI

1. 20 Volt per metro (V/m) rappresenta un livello di immunità generalmente raggiungibile e utile contro le interferenze elettromagnetiche (se il livello di immunità è alto, maggiore sare la protezione).
2. Questo prodotto presente un livello di immunità pari a 20V / m alla accessori collegati.

3. DESCrizIONE

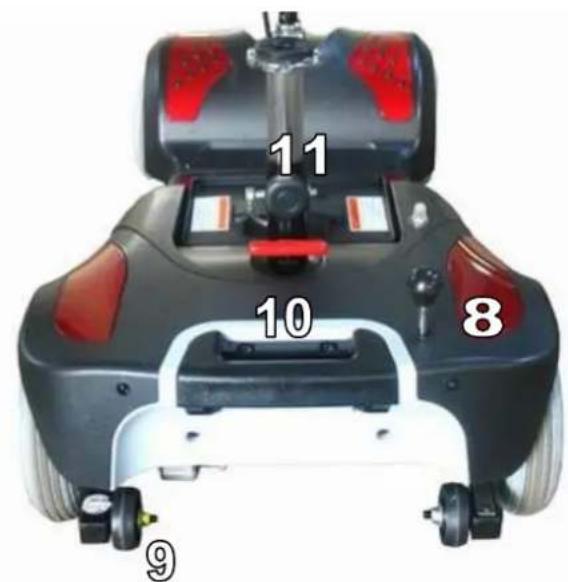

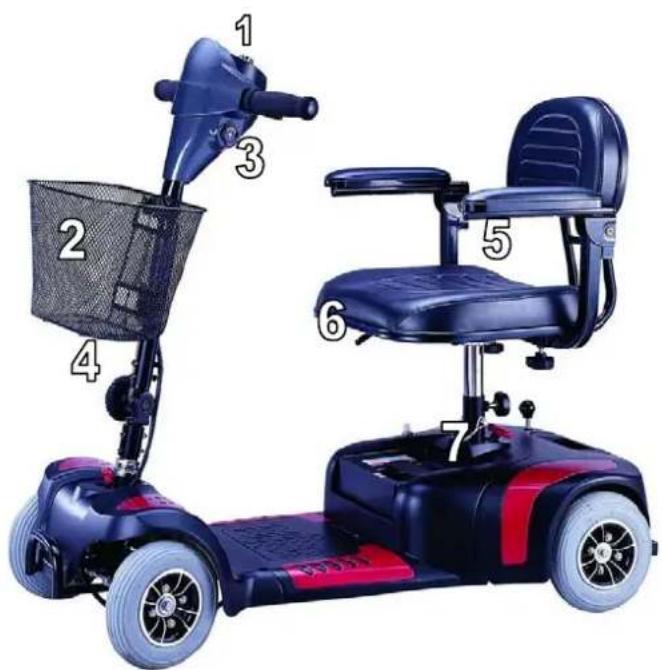

DESCRIZIONE

1. Pannello di controllo
2. Manopola di regolazione del manubrio
3. Leva di rotazione del sedile
4. Ruote antiribaltamento

5. Perno di regolazione altezza sedile

6. Cestino

7. Presa di carica

8. Sedile

9. Pacco battery

10. Leva ruota liber

11. Manopola montante sedile

4. FUNZIONAMENTO

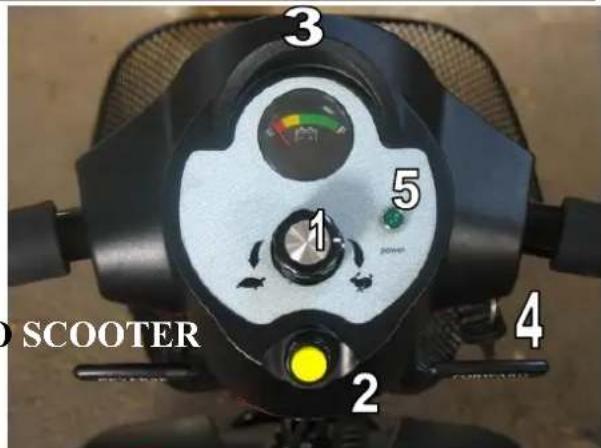

4.1 PANNELLO DI CONTROLLO

1. Selettore velocità
2. Clacson
3. Indicatore della batteria
4. Accensione
5. Indicatore alimentazione

4.2 COME FAR FUNZIONARE IL PROPRIO

Interruttore di alimentazione

Per accendere lo scooter, girare la chiave in senso orario. L'indicatore di alimentaz
Per spegnerlo, girare la chiave in senso antiorario. L'indicatore di alimentazione si spegne. Se necessario, rimuovere la chiave.

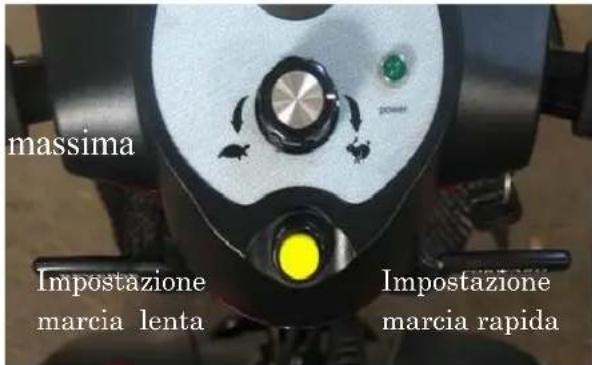

Selettore velocità

Girare il selettore di velocità per determinare la velocità dello scooter. Girarlo in senso orario per aumento la velocità. Girarlo in senso antiorario per diminuire la velocità.

■ Movimento e frenata

Spingendo in avanti la leva di controllo della velocità di destra, lo scooter avanza.
Spingendo in avanti la leva di controllo della velocità di sinistra, lo scooter indietreggia.
Per frenare: rilasciendo la leva di controllo della velocità (posizione neutra) si attiva automaticamente il freno elettromagnetico. In quello modo lo scooter si ferma immediatamente.
La leva di controllo della velocità permette di controllare la velocità dello scooter fino a una velocità massima determinata dal selettore della velocità. Più viene premuta la leva di controllo della velocità, più aumento la velocità dello scooter.

Clacson

Premere il pulsante del clacson per attivarlo. Rilasciare il pulsante per disattivarlo.

Freno

Freno elettromagnetico: Rilasciando completeness la leva di controllo della velocità il freno elettromagnetico si attiva automaticamente, e lo scooter si ferma.

4. FUNZIONAMENTO

Avvertenza

Quando ci si trovava su una pendenza, non lasciare MAI il veicolo a ruota libera. Il freno elettromagnetico non viene attivato. Ciò potrebbe provocare lesioni o danni.

■ Sedile

Il sedile cui oessere girato e bloccato in posizione a intervalli di 45 gradi.
Spingere in avanti la leva di regolazione del sedile e ruotare il sedile.
Rilasciare la leva e continuare a ruotare il sedile fino a bloccarlo in posizione.

Attenzione

Ripositionare il sedile prima di mettersi alla guida.

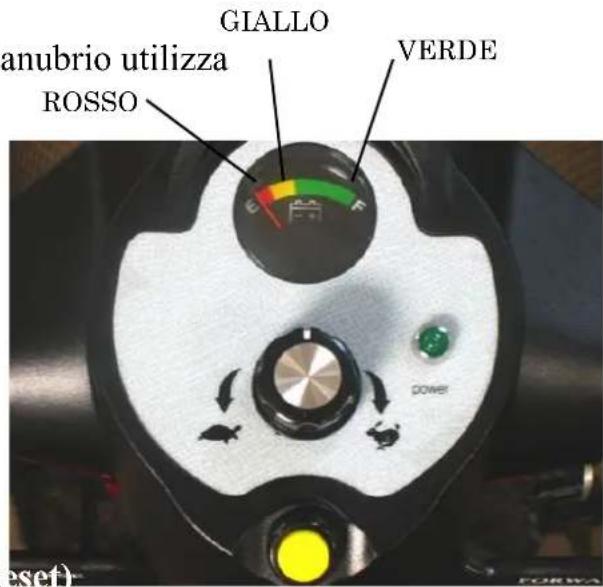

■ Indicatore della batteria

L'indicatore della batteria nel quadro di lavoro de un codice di colori perindicare il livello di carica delle batterie. Verde indica una capacità del 40- 100% giallo indica che il livello della batteria è basso (10 - 30%) e rosso indica che è necessario ricaricare immediatamente la batteria.

Il livello della batteria che mystra l'indicatore varia in base al tempo e alla modalità di guida. Avvii, arresti e salute ripetuti consumano più velocemente la batteria.

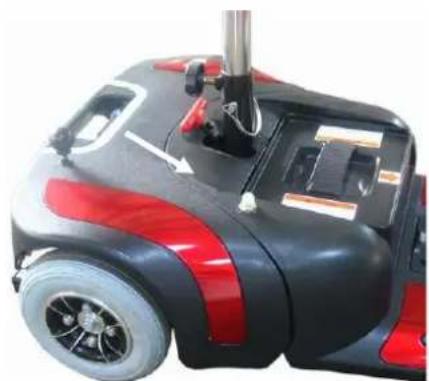

Interruttore automatico principale (pulsante di R

È possibile che l'interruttore automatico principale salti per proteggere il motore e le parti elettroniche da eventuali danni quando il livello delle batterie è basso, o quando lo scooter è molto sforzo a causa di carichi eccessivi o pendenze.

Il pulsante di riposo dell'interruttore automatico principale salute quando 1'interruttore scatta.
Quando I'interruttore scatta, ilsystema elettrico dello scooter viene disattivato.
Attendere uno o due minuti.
Premere il pulsante di reset per resettare l'interruttore automatico principale.

Suggerimento

1. Si consiglia di ricaricare le batterie agli volta che si utilizes il veicolo, per garantire un raggio d'azione massimo. Le batterie dovrebbero essere ricaricate almeno una volta alla settimana,anche se lo scooter non è stato utilizzato.
2. Dopo aver ricaricato o sostituito le batterie, guidare il veicolo per 2-3 minuti per verificare il livello della batteria.
3. In inverno, la batteria potrebbe rispondere più lentamente e la portata potrebbe essere ridotta.
4. Quando si guida su un percorso inclinato l'indicatore della batteria cui oscillare. Si tratta di un fenomeno normale.
5. Anche se la batteria è utilizzata in modo corretto, è naturale che la capacité della stessa si riduca con il passare del tempo. La portata della batteria pertanto si riduce in confronto con una batteria nuova. Pertanto, quando la portata della batteria è del 50% rispetto alla portata della stessa quando era nuova, è necessario sostiturla. Contattare il proprio rivenditore per informazioni sulla sostituzione delle batterie. L'uso di vecchie batterie quando queste dovrebbero essere sostituite, potrebbe comportare un rapido declino della prestazione.
6. La portata della batteria si riduce se si guida con frequenza su un terreno inclinato o irregularare, poiché ciò comporta un maggior consumo di energia.
7. Le batterie dispongono di una garanzia di dodici mesi che risponde per eventuali difetti di produzione. Questa garanzia non risponde per eventuali difetti dovuti ad una errata ricarica della batteria.

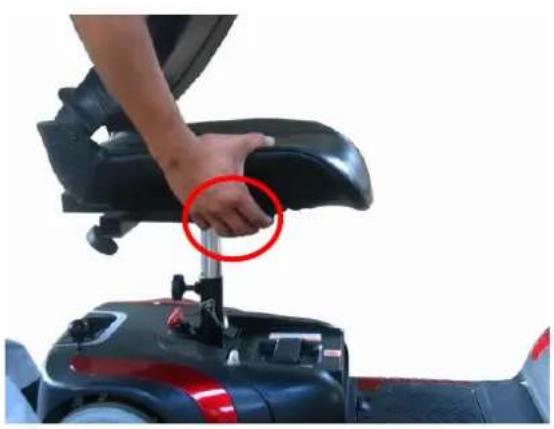

Come regolare l'altezza del sedile

1. Rimuovere il sedile dallo scooter.
2. Rimuovere il perno di bloccaggio dal montante inferiore del sedile.
3. Regolare il montante superiore del sedile all'altezza desiderata.
4. Muovere il montante superiore del sedile in modo tale che sia visible il foro in cui insere il perno di bloccaggio.
5. Inserire il perno di bloccaggio e collocare nuovamente il sedile.

4.3 Come impostare la modalità ruota libera

Fig 4.1

Fig 4.2

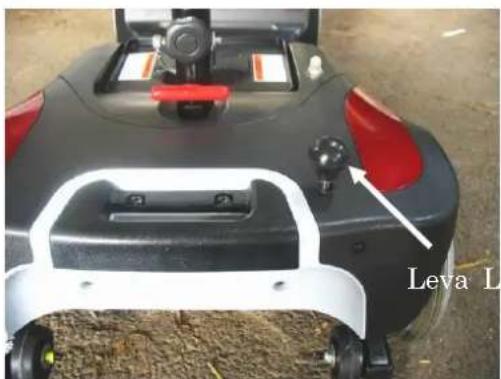

• Modo innesto (Fig. 4.1): Premendo completeness la leva lo scooter cui quere guidato con motore.

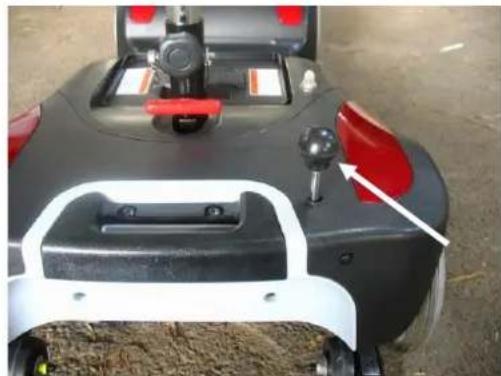

• Modo ruota libera (Fig 4.2): Tirando la leva verso l'alto lo scooter cui quere spostato manualmente.

Avvertenza

Non attivare mai la leva di ruota libera quando si è seduti sullo scooter o quando ci si trovato o su una pendenza!

FUNZIONAMENTO DELLA LEVA DI RUOTA LIBERA

• TIRARE sempre VERSO L'ALTO CON DECISIONE per attivare il modo ruota libera
• Premere sempre VERSO IL BASSO CON DECISIONE per attivare il modo di guida

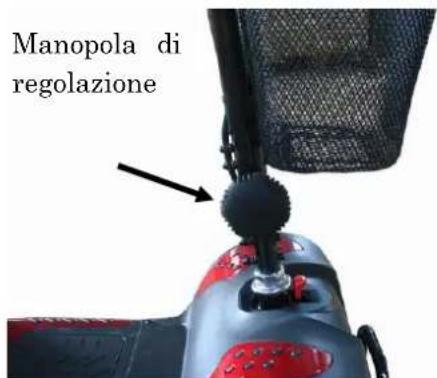

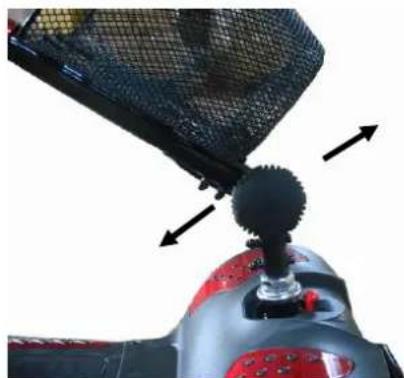

Regolazione del manubrio

Il manubrio cui èsere regolato in differenti posizioni e adattarsi ad agli utente.

1. Allentare la manopola per regolare il manubrio e collocarlo nella posizione desiderata. (Fig. 4.3)
2. Dopo aver regolato la posizione, serrare la manopola per fissare il manubrio (Fig. 4.4)

Fig. 4.3

Fig. 4.4

4. FUNZIONAMENTO

Avvertenza

Sostenere il manubrio prima di allentare la manopola di regolazione del manubrio.
Prima di sollevare o guidare lo scooter assicurarsi che la manopola di regolazione del manubrio sia ben serrata.
Non cercare di regolare il manubrio nelle scooter è in movimento.

5. GUIDA SU STRADA

■ Avviamo e guida

1. Accertarsi che il sedile sia installato in modo corretto.
2. Accertarsi che il manubrio sia fissato in modo corretto.
3. Ripiegare i braccioli in modo da poter appoggiare le braccia.
4. Azionare l'interruttore di alimentazione.
5. Controllare l'indicatore della batteria per verificare che il livello della stessa sia sufficiente per il percorso da realizare. Nel caso di dubbi relativamente al livello della batteria, ricaricarla prima di utilizzato lo scooter.
6. Impostare il selettore della velocità in una posizione adeguata.
7. Verificare che la leva della velocità, avanti/indietro, funzioni in modo corretto.
8. Controllare che il freno elettromagnetico funzioni in modo corretto.
9. Prima di guidare, verificare che l'ambiente circostante sia sicuro.

Attenzione

1. Non premere simultaneamente la leva di controllo della velocità destra e sinistra. Questo potrebbe impedire il controllo dello scooter.
2. Non disattivare l'interruttore di alimentazione durante la guida,cision porterebbe a un arresto di emergenza e possibili rischi di incidenti o lesions.
3. Non impostare la massima velocità nelle guidi in ambienti chiusi.
4. Non impostare la velocità quando si sta guidando, unchio repentino potrebbe provocare danni a chi guida eagli altri, e potrebbe danneggiare lo scooter.
5. Non collocare dispositivi magnetici vicino all'area di funzionamento in quanto potrebbe incidere sul corretto funzionamento dello scooter. Il controllo dello scooter si trovava nelle zona di appoggio dei piedi.
6. Prestare attentione nelle siguda in zone con traffico e aree affollate.
7. Mentre si procede in retromarcia, prestare attenzione alle persone eagli oggetti che si trovano sul retro.

Arresto

1. Rilasciare la leva di controllo della velocità completeness. Il veicolo frena automaticamente e si arresta.
2. Disattivare l'alimentazione. Quindi estrarre la chiave.

Attenzione

1. La distanza di arresto varia in base al movimento di marcia avanti/retromarcia. Quindi frenare non appena possibile.
2. Quando si parcheggia lo scooter, verificare che si trovi su una superficie piana e quando disattivare l'alimentazione prima di scendere.

6.1 CARICA DELLE BATTERIE

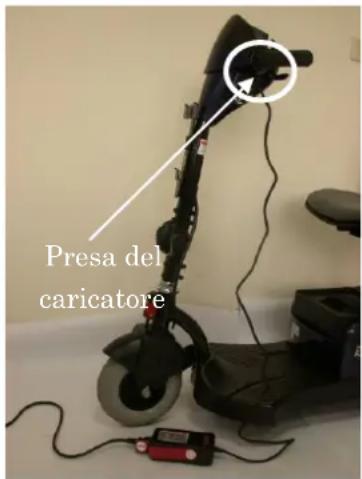

- Metodo 1: Carica a bordo (vedere paragrafo successivo)

Procedere come indicato di seguito:

1. Disattivare l'interruttore di alimentazione (OFF).
2. Collegare la presa del cavo del caricatore alla rete.
3. Aprire il cappuccio della presa di carica sul pannello posteriore. Quindi collegare la spina rotonda del caricatore alla presa di carica.
4. Accendere il caricatore.
5. Il LED ross o es甚么 arancione del caricatore si accendono quando
6. comincia la ricarica. La ricarica dura circa 6 ore. Si consiglia di ricaricare lo scooter durante 10 ore per una prestazione ottimale.
7. Entrambi i LED del caricatore si accendono durante il processo di ricarica. Il LED arancione diventa verde quando la ricarica è completa.
8. Specnere il caricatore, scollegare il cordone di alimentazione e la spina rotonda alla presa del caricatore sullo scooter.

■ Metodi 2: Carica a distance (vedere paragrafo successivo)

1. Disattivare l'interruttore di alimentazione (OFF).

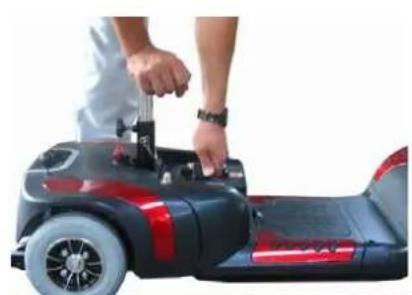

2. Rimuovere il pacco batteria aprendo lo scomparto della batteria ed extraendo il pacco batteria utilizzato l'impugnatura.
3. Collegare la presa del cavo del caricatore alla rete.
4. Inserire la spina rotonda del caricatore nella presa di ricarica del pacco batteria.
5. Accendere il caricatore.
6. Il LED ross o es甚么 arancione del caricatore si accendono quando comincia la ricarica. La ricarica dura circa 6 ore. Si consiglia di ricaricare lo scooter durante 10 ore per una prestazione ottimale.
7. Entrambi i LED del caricatore si accendono durante il processo di ricarica. Il LED arancione diventa verde quando la ricarica è completa.
8. Spagnere il caricatore, scollegare il cordone di alimentazione e la spina rotonda dalla presa del caricatore del pacco batteria.

Attenzione

Quando si colloca nuovamente il pacco batteria nel vano del pannello, fare attenzione alle mani e alle dita.

6. CARICA E MANUTENZIONE DELLE BATTERIE

Ore di ricarica

La ricarica dura circa 6 ore. Si consiglia di ricaricare lo scooter per 10 ore per una prestazione ottimale. Tuttavia è sconsigliabile ricaricarlo per più di 24 ore consecutive.

Batterie (all'interno del pacco)

1. Il Venus3/4 è alimentato da due batterie ermetiche piombo-acido a ciclo continuo.
2. Lo scooter viene fornito con batterie 12V 12ah.
3. Dimensioni: 5,94 × 3,89 × 3,74 (Larghezza x Altezza x Spessore) (151mm × 99mm × 95mm)

Avvertenza

1. Mantenere la batteria lontano da oggetti infiammabili durante la ricarica, in quanto si potrebbe incendiare o potrebbe esplodere.
2. Non fumare nelle si realizzza la ricarica, in quanto la batteria potrebbe rilasciare gas idrogeno. Ricaricare sempre la batteria in uno spazio ventilato.
3. Non collegare o scollegare mai la spina o il cavo con le mani bagnate durante la ricarica. Non collegare o scollegare mai la spina o il cavo se sono bagnati. Può provocare una scarica elettrica.

Attenzione -Seguire leindicazioni successive per evitare incidenti durante la ricarica.

1. Utilizzare solo il caricatore Venus3/4, e ricaricare la batteria completamente agli volta. L'uso di un caricatore che non rispetta le specifiche corrette cui danneggiare la batteria e lo scooter.
2. Realizzare la ricarica in un ambiente ventilato, e dove la batteria non sia esposta alla luce diretta del sole. Non realizzare la ricarica in ambienti umidi, quello la pioggia o a contatto con la rugiada mattutina.
3. Non realiz[Zare la ricarica con una temperature inferiore a -10^ o superiore a +50^ in quanto il caricabatterie può non funzionare in modo corretto e le batterie potrebbero risultare danneggiate.

6.2 BATTERIA

• Non esporre la batteria a temperature inferiori ai 10^ o superiori ai 50^ quando il veicolo viene ricaricato o riposto. Se non viene rispetto l'intervalto di temperature sulla significazione, la batteria potrebbe congelarsi o surriscaldarsi. Questo danneggerebbe le batterie e ne ridurrebbe la vita utile.
  Queste batterie non necessitano di manutenzione, e non è necessario rabboccare con acqua.

È necessario ricaricare le batterie regolarmente. Le batterie devono essere ricaricate almeno una volta alla settimanaanche se lo scooter non viene utilizzato.

6. CARICA E MANUTENZIONE DELLE BATTERIE

Le batterie presentano una garanzia del produttore di sei mesi. Questa garanzia risponde solo per difetti provocati da errorsi di produzione e non per difetti dovuti a una ricarica non corretta della batteria.

Suggerimento - Come massimizzare l'efficienza e la vita utile delle batterie

1. Ricaricare completeness le batterie nuove prima del primo utilizzato.
2. Ricaricare le batterie completamente agli volta. La vita utile della batteria viene ridotta se la batteria viene utilizzata ripetutamente perché essere completamente ricaricata.
3. Completare sempre la ricarica: il LED arancione deve diventare verde. NON interrompere MAI la ricarica prima che sua completata.
4. Mantenere le batterie completamente cariche quando possibile.
5. Nel caso in cui lo scooter non venisse utilizzato durante un lungo periodo di tempo, dovrebbe essere caricato almeno una volta alla settimana per mantenere le batterie in condizioni di utilizzo.
6. La temperature ambiente influisce sul tempo di ricarica. Il tempo necessario per la ricarica è maggiore in inverno.
7. Dopo aver realizzato la ricarica, non lasciare la spina del caricatore collegata allo scooter, in quanto questo provoca una riduzione dell'alimentazione sullo scooter e ne riduce temporaneamente la portata.

Pulizia della batteria

Se contaminate da acqua, acido della batteria, polvere o altre sostanze, le batterie si scaricano rapidamente. Le batterie fornite assieme allo scooter sono sigillate e pertanto non necessitano di manutenzione e non presentano rischi di perdite. Seguire leindicazioni riportate per pulire la batteria.

1. Disattivare l'interruttore di alimentazione dello scooter (OFF).
2. Seguire le procedure spiegate nella sezione successiva: "Sostituzione delle batterie".
3. Utilizzare un panno pulito per pulire l'area sporca.
4. Estrarre la batteria.
5. Pulire la batteria con un panno pulito. Se il terminale è coperto da una polvere bianca, pulirlo utilizzato acqua tiepida.

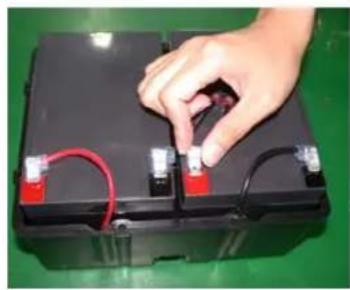

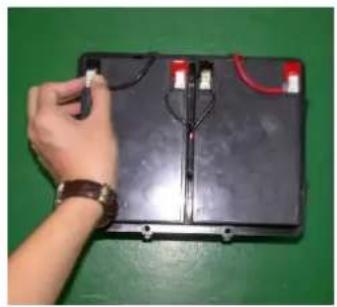

6.3 SOSTITUZIONE DELLE BATTERIE

Seguire la Procedure presentata di seguito per sostituire le batterie:

1. Estrarre il pacco batteria dallo scooter.
2. Aprire il pacco batteria, quindi scollegare i cavi dai quattro terminali batteria.
3. Rimuovere le batterie dal pacco batteria.
4. Collocare le nuove batterie nel pacco.
5. Collegare il cavo rosso al terminale positivo (+) della batteria e il cavo nero al terminale negativo (-) sull'altra batteria.
6. Collegare il cavo fuso tra le due batterie e chiudere il pacco batteria.

6. CARICA E MANUTENZIONE DELLE BATTERIE

Avvertenza

1. I collegamenti elettrici e il caricatore sono situati in modo corretto nel paccò batteria durante l'assemblaggio in fabbrica. Non cercare di ricollocare i collegamenti elettrici da soli. Un posizionamento errato dei collegamenti elettrici cui provocare la strozzatura dei cavi da parte della cassetta della batteria, che cui cui provocare a un guasto delsysteme elettronico.
2. Verificare che i cavi della batteria siano collegati al terminale corretto.

Suggerimenti

Se necessario, richiedere l'aiuto del proprio rivenditore per la manutenzione e la sostituzione della batteria.

Suggerimenti

1. Controllare che i terminali siano installati in modo corretto e collocare nuovamente il coperchio.
2. Non utilizzato la batteria per ricaricare apparetchiature per telecomunicazioni o altri dispositivi.
3. L'efficienza della batteria varia in base alle condizioni esterne. La distanza percorsa sare è inferiore in inverno. Se il veicolo non viene utilizzato per un lungo periodo di tempo, ricaricare la batteria almeno una volta alla settimana.
4. Quando si procede alla sostituzione delle batterie, sostiturle insieme.

7. CONTROLLO E MANUTENZIONE

7.1 CONTROLLO

• Pulire lo scooter con un panno umido, e spelolverarlo almeno una volta alla settimana, per preservarne l'aspetto.
• Regolare l'altezza del manubrio, tornare alla posizione originale e ruotare il sedile una volta alla settimana, per garantire un movimento scorrevole delle parti quando necessario.
• Verificare eventuali segni di usura e lacerazione sulle gomme e sul rivestimento regolarmente.
• Per una prestazione ottimale e per migliorare la vita utile dello scooter, si consiglia di realizzare una manutenzione annuale.

7.2 REGISTRO DI CONTROLLO REGOLARE

Per garantire la corretta manutenzione dello scooter, consegnarlo al proprio rivenditore per realizzare i controlli necessari. Questo dovrebbe avvenire agli sei mesi, dopo un controllo iniziale al primo mese. Il rivenditore può chiedere un onorario per realizzare queste operazioni. Il registrar di controllo viene migliorato di seguito.

Fare riferimento alla sezione "6. CARICA E MANUTENZIONE DELLE BATTERIE".

Fusibile

Se il caricabatteria è acceso e non si accende nessun LED, controllare il fusibile.

Suggerimento

Chiedere aiuto al proprio rivenditore di controllare e sostuire il fusabile, in quanto è necessario rimuovere il pannello del manubrio prima di sostuire il fusabile stesso.

Pneumatici

Le condizioni dei pneumatici dipendono dal modo in cui viene guidato e utilizzato lo scooter.

Controllare lo spessore del battistrada regolarmente.
Sostituire i pneumatici quando lo spessore del battistrada è inferiore a 0,5mm

Attenzione

1. Quando lo spessore del battistrada è inferiore a 0,5 mm più provocare lo slittamento del veicolo, rendendo la distance di frenata maggiore. Sostituire le ruote non appena possibile quando lo spessore del battistrada è insufficiente.
2. Lo scooter Venus3 presente ruote piene, pertanto non è necessario controllare la pressione delle ruote.

7.4 DEPOSITO

Lo scooter deve essere riposto seguendo leindicazioni successive:

• Controllare che il sedile siaosto in posizione "Avanti".
• Controllare che lo scooter sia spento.
• Verificare che il caricabatteria sia scollegato se non in uso.

Suggerimento

Collocare lo scooter lontano alla luce diretta del sole, alla pioggia o alla rugiada. Se viene riposto per un lungo periodo di tempo, caricare la batteria completamente, quando scollegare il terminale batteria. Per ulteriori dettagli, chiedere informazioni al proprio rivenditore.

7. CONTROLLO E MANUTENZIONE

7.5 MUOVERSI

• Specnere lo scooter utilizzato la chiave di contatto prima di muoversi. Smontare sempre dallo scooter prima di muoversi.

Sollevare lo scooter dal telaio e non dal manubrio. Se lo scooter viene sollevato mediante il paraurti, potrebbe provocare danni o lesioni.

Per la propria sicurezza, richiedere sempre aiuto se necessario. Sono necessarie due persone per muovero o sollevare lo scooter. Se si è da soli, smontare lo scooter prima di sollevarlo. Fare riferimento alla categoria successiva.

7.6 COMESMONTARELOSCOOTER

Lo scooter Venus3/4 può essere smontato in quattro pezzi, il sedile (peso 6 kg), la sezione anteriore (peso 13,4 kg), la sezione posteriori (10,6 kg) e il pacco batteria (peso 9,8 kg),enza che sia necessario utilizzato strumenti.Seguire i passi indicati successivamente.

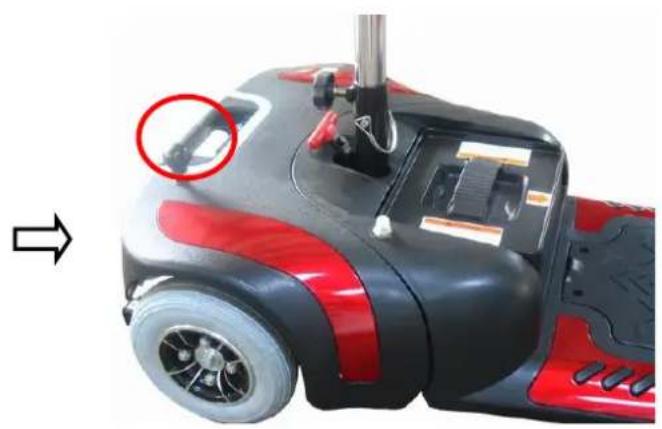

1. Premere la leva di rotazione del sedile quando si tira il sedile verso l'alto.
2. Allentare la manopola del montante del sedile e rimuovere il perno di bloccaggio. Quindi rimuovere il montante superiore del sedile.

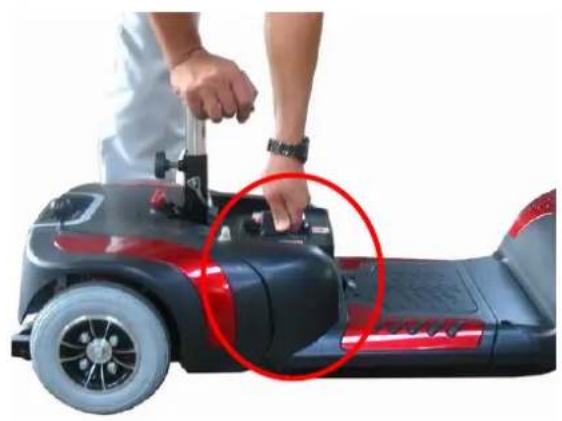

3. Aprire il coperchio del vano batteria ed estrarre il pacco batteria.
4. Allentare la manopola di regolazione del manubrio e ripiegarlo, quando serrare nuovamente la manopola.
5. Bloccare la ruota anteriore e il manubrio premendo il fermo di blocco della ruota.

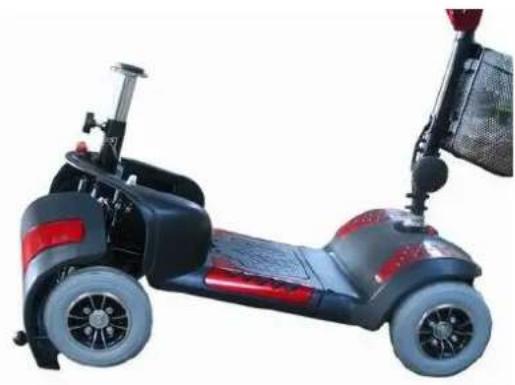

6. Premere indietro il montante del sedile per ruotare indietro la sezione posteriori dello scooter fino a collocare la sezione posteriori in verticale sul paraurti posteriori.
7. Scollegare il connettore elettrico che collega la sezione anteriore con那一 della posteriore.

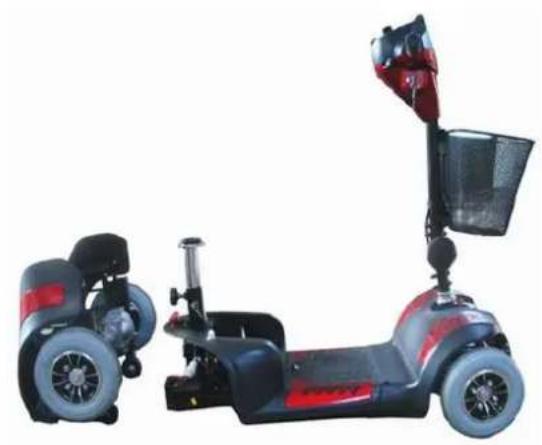

8. Sollevare la sezione anteriore fino a quando i ganci inferiori non toccano le staffe di bloccaggio ricurve della sezione posteriore.

7. CONTROLLO E MANUTENZIONE

Avvertenza

Scollegare sempre il connettore elettrico della sezione posteriore prima di分开are le duesezioni.

7.7 COME MONTARE LO SCOOTER

Suggerimento

Per procedere all'assemblaggio si deve essentialmente seguire il processo di disassemblaggio in ordine contrario. Studiare prima il testo e le fotografie della procedura di smontaggio prima di riassemble blare lo scooter.

7. CONTROLLO E MANUTENZIONE

1. Collocare la sezione anteriore e quella posteriore di Venus3/4.
2. Allineare le staffe di bloccaggio ricurve inferiori della sezione anteriore con i ganci corrispondenti sulla parte frontale della sezione posteriore.
3. Collegare il connettore elettrico per connettere la sezione anteriore e quella posteriore.
4. Sostenere il montante inferiore del sedile, ruotare lentamente la sezione posteriore in avanti fino a collegare completamente le staffe di bloccaggio ricurve sui ganci posteriori superiori.
5. Allentare la manopola di regolazione del manubrio, sollevare il manubrio e collocarlo nella posizione desiderata, quando serrare la manopola di regolazione del manubrio.
6. Installare nuovamente il montante superiore del sedile collocandolo all'altezza desiderata. Fissarlo con il perno di bloccaggio e serrare la manopola del montante del sedile.
7. Installare nuovamente le batterie inserendole nel vano.
8. Collocare nuovamente il sedile e girarlo fino a bloccarlo nella posizione corretta.

Avvertenza

Dopo aver assemblato il Venus3, accertarsi che la manopola di regolazione del manubrio sa completeness serrata.

8. INDIVIDUAZIONE ED ELIMINAZIONE DELLE

ANOMALIE

■ ELIMINAZIONE DELLE ANOMALIE

Nel caso in cui si verificassero problemi con lo scooter, è possibile realizzare i seguenti controlli prima di rivolgersi al proprio rivenditore.

Nel caso in cui il problema non potesse essere risolto, contattare il proprio rivenditore.

Problema	Sintomo	Soluizione
Lo scooter non si accende	· Batterie non collegate · Sezione anteriore e posteriore non collegate · L'interruttore automatico principale è scattato	· Controllare che le batterie siano collegate · Controllare il collegamento del telaio anteriore con quello posteriore · Premere il pulsante di riposo dell'interruttore automatico principale
Lo scooter si accende, ma non avanza	· Batterie scariche · Caricabatterie collegato · Motore in modalità ruota libera	· Controllare la potenza della batteria · Scollegare il caricabatterie · Innestare nuovamente la leva di ruota libera
Scooter lento	· Batterie scariche · Velocità lenta impostata	· Controllare lo stato della batteria e/o ricaricarla · Verificare che la velocità impostata non sia quella lenta
Il sedile si muove durante l'uso	· Sedile non bloccato in posizione	· Ruotare lentamente il sedile fatto a collocarlo nella posizione corretta e bloccarlo
Il manubrio sembra allentato	· Manopola di regolazione del manubrio allentata	· Serrare la manopola di regolazione del manubrio
Azionamento involontario del glacion	· Lo scooter presente un guasto	· Verificare che la leva di controllo sua rilasciata e spegnere e riaccendere lo scooter, ricaricare le batterie

SPECIFICHE

Modello Venus3 Venus4
Dimensioni (Lun. x Larg. x A mm)(Lun. x Larg. x A pollici)	960x480x880 mm37.8 x 18.9" x 34.6"
senza batteria	39.8 kg / 87.6 lb Peso (Kg), con batteria
	30 kg / 66 lb
Batteria 12V 12 Ah x 2
Caricatore 24V 2A
Pneumatico anteriore	200 x 50 piano
Pneumatico posteriore	200 x 50 piano
Sistema di guida	Diretto, ruote posteriori (con differenziale)
Sistema frenante	Freno elettromagnetico
Controllo	Mediente leva di controllo della velocità
Velocità massima	6,4km/hr / 4 mph
Angolo di salute 6°- 8°
Portata di guida (vederenota)	16 km / 10 miglia
Peso massimo utente	115 kg / 250 lbs

Osservazioni: il produttore si riserva il diritto di modificare le specifiche se necessario. Le specifiche finali sono soggette allo scooter individuale acquistato presso il proprio rivenditore.

Nota:

La distanza massima di guida si basa su una temperatura ambiente di 20^ , con un conducente di 75Kg e una batteria totalmente nuova e completenesse carica, a una velocità di guida costante di 6Km/h con un uso del 70% della batteria.

GARANZIA

Lo scooter dispone di una garanzia di dodici mesi alla data della segna. La garanzia copre riparazioni e sostituzioni durante lo periodo. Per ulteriori informazioni, consultare le Conziizioni di Garanzia successive.

Condizioni di Garanzia

1. Qualsiasi installmento o sostituzione di parti delve essere realizzata da un rivenditore o un agente autorizzato.
2. Per aplicare la garanzia, nel caso di eventuali problemi con il proprio scooter, contattare l'agente di servizio indicato sotto.
3. Nel caso in cui, nei dodici mesi successivi alla consegnà dello scooter, fosse necessario riparare o sostituire una parte dello stesso, a causa di un difetto del materiale o di fabbrica, il lavoro verrà realizazo Gratisamente.

Nota: la garanzia non è trasferribile.

1. Qualsiasi parte riparata o sostituita verrà coperta dall'a presente garanzia durante il periodo di garanzia dello scooter.
2. I pezioni sostituiti hanno che la garanzia originale è scaduta, avranno una garanzia di tre mesi.
3. I prodotti consumabili non sono generalmente inclusi nel periodo normale di garanzia, a meno che richiedano riparazione o sostituzione come risultato diretto di difetti di produzione o di materiale.

Tali prodotti includono (tra gli altri): rivestimenti, pneumatici e batterie.

1. La suddetta garanzia è valida per scooter nuovi acquistati al prezzo al dettaglio. In caso di dubbi, verificare la validità della garanzia con il proprio agente di servizio.
2. In circostanze normali, non vengono accettate responsabilita nel caso di anomalie dello scooter dovute a:

a) una manutenzione della parte dello scooter non conforme con leindicazioni del produttore;
b) erre nell'uso delle parti specificate dal produttore;
c) danno allo scooter o a una parte dello stesso dovuto a negligenza, incidente o uso improprio;
d) alterazione dello scooter o di una parte rispetto alle specifiche del produttore, o riparazioni avvenute prima della notificata all'agent di servizio

I dettagli del proprio agente di servizio locale sono indicati nel riquadro sottostante. Se necessario, contattarlo e fornire i dettagli necessari perché possa-agire il più rapidamente possibile.

Il produttore si riserva il diritto di alterare essere previo avviso pesi, misure o altri dati tecnici migliorati nel presente manuale. Tutte le cifre, misure e capacità migliorati in quello manuale sono approximativi e non costituiscono delle specifiche.

Agente di servizio autorizzato

Nome

Indirizzo

Tel.

Codice postale

10. GARANZIA

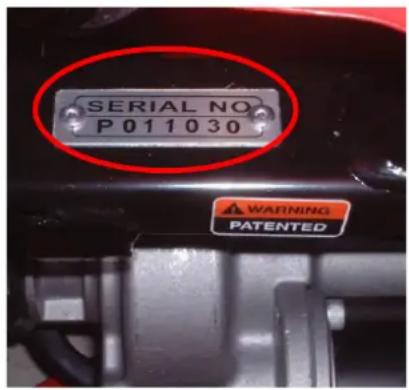

10.1 NIV (NUMERO DI IDENTIFICAZIONE DEL VEICOLO)

Per garantire un servizio di post-vendita corretto e un servizio di garanzia, inseire il numero di identificazione del veicolo fissato sul retro a destra del telaio.

Modello Venus3/4
NIV
N. di serie del motore		N. chiave

Modulo di richiesta della garanzia

Nome
Sesso	□Uomo □Donna
Data di nascita	Anno Mese Giorno
Indirizzo
Modello	□Venus3 □Venus4
NIV	NIV scooter:
	N. di series del motore		N. chiave
Data di acquisto	Anno Mese Giorno
Firma acquirente

Belgiè

N.V. Vermeiren N.V.

Vermeirenplein 1/15

B-2920 Kalmhout
