BEDIENUNGSANLEITUNG Venus 3 Vermeiren

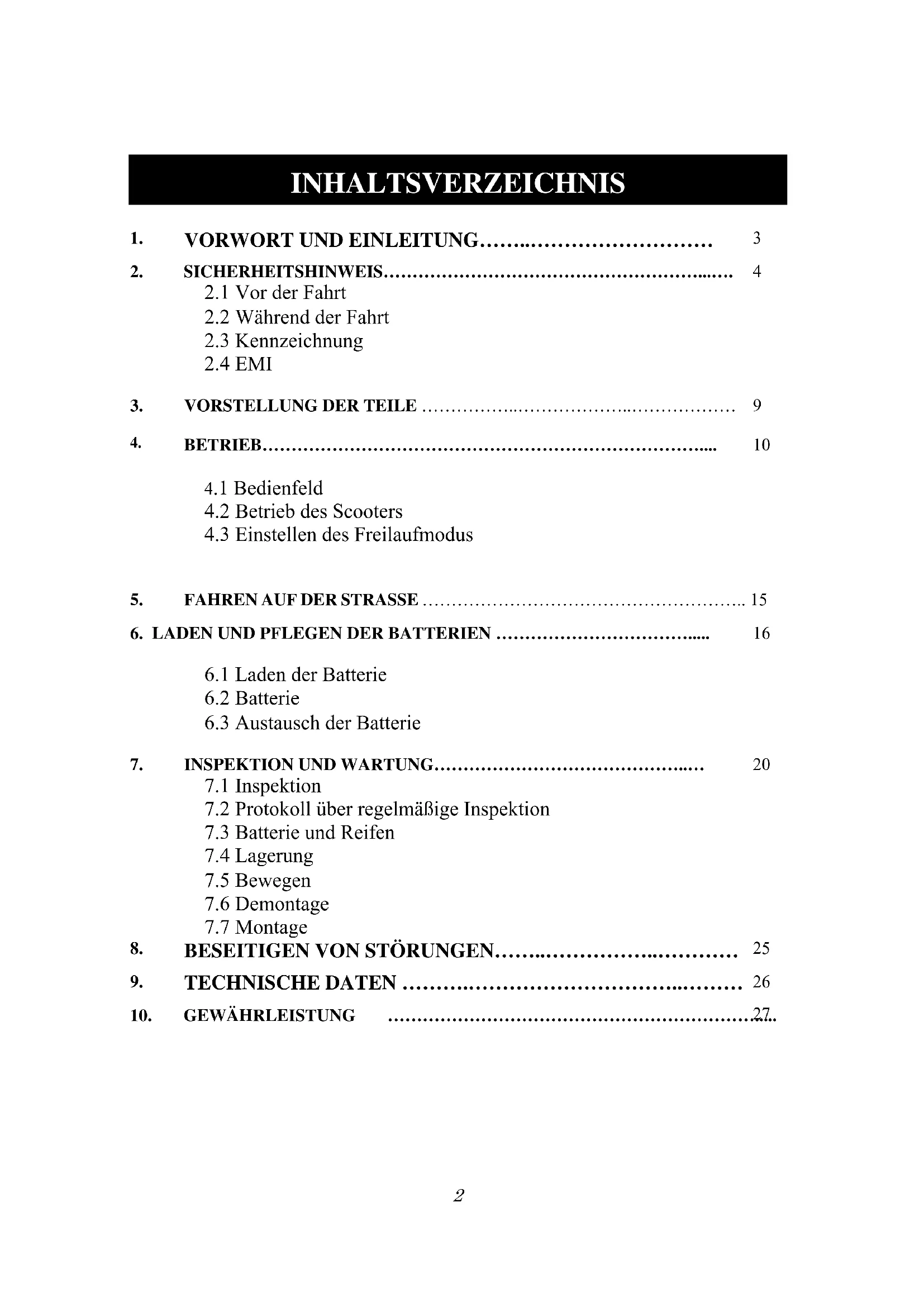

BEDIENUNGSANLEITUNG2

VORWORT UND EINLEITUNG……..………………………

2.2 Während der Fahrt

VORSTELLUNG DER TEILE ……………..………………..………………

4.2 Betrieb des Scooters

4.3 Einstellen des Freilaufmodus

6.1 Laden der Batterie

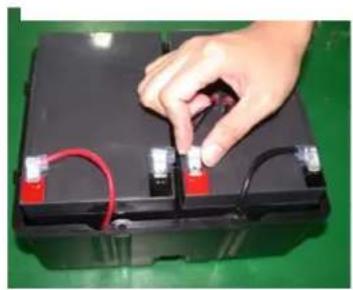

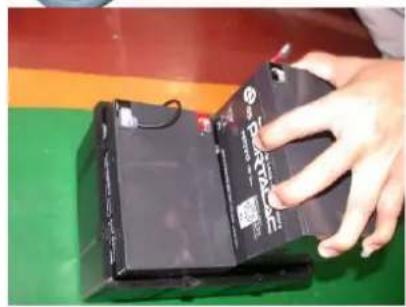

6.3 Austausch der Batterie

7.2 Protokoll über regelmäßige Inspektion

7.3 Batterie und Reifen

BESEITIGEN VON STÖRUNGEN……..……………..…………

TECHNISCHE DATEN ……….…………………………..………

Bitte lesen Sie diese Bedienungsanleitung vor Nutzung des Fahrzeugs sorgfältig durch. Eine unsachgemäße Nutzung des Fahrzeugs könnte zu Schäden, Verletzungen oder Verkehrsunfällen führen. Damit Sie den Scooter optimal nutzen können, lesen Sie bitte vor der Benutzung diese Bedienungsanleitung.

Diese Bedienungsanleitung enthält Informationen zu allen Aspekten des Fahrzeugs, Montageanweisungen sowie Anweisungen zum Verhalten bei möglichen Unfällen.

Die in diesem Handbuch verwendeten Symbole sind auf der folgenden Seite erläutert:

1 Warnung Unsachgemäße Nutzung kann zu schweren Verletzungen oder zum Tod führen ) Achtung Unsachgemäße Nutzung kann zu Verletzungen und/oder Beschädigung des Scooters führen. Vorschlag Befolgen Sie diese Anweisungen, um Ihr Fahrzeug in gutem Betriebszustand zu halten.

♦ Diese Anleitung enthält eine Kopie des Reparatur- und Wartungsprotokolls und der Gewährleistungsinformationen. Bewahren Sie diese an einem sicheren Ort oder im Scooter auf.

Wenn jemand anders den Scooter nutzt, achten Sie darauf, ihm oder ihr diese Bedienungsanleitung zur Beachtung zur Verfügung zu stellen.

Da sich das Design ändern kann, entsprechen einige Abbildungen in dieser Anleitung möglicherweise nicht dem Fahrzeug, das Sie erworben haben. Wir behalten uns das Recht vor, Änderungen am Design vorzunehmen.

Unsere Scooter wurden dafür entworfen und gefertigt, eine bequeme und sichere, aber trotzdem bezahlbare Lösung für einige Mobilitätsanforderungen zu bieten.

1. VORWORT UND EINLEITUNG4

2. SICHERHEITSHINWEIS

Der Benutzer muss vor der Fahrt mit Bedienung und Betrieb des Fahrzeugs vertraut sein. Beachten Sie daher immer die Empfehlungen in diesem Sicherheitshinweis.

■ Für die Nutzung dieses Fahrzeugs gelten die gleichen Verkehrsregeln wie für Fußgänger ♦ Zu Ihrer Sicherheit befolgen und beachten Sie bitte die gleichen Verkehrsregeln wie Fußgänger. ♦ Fahren Sie den Scooter nicht, wenn Sie Alkohol getrunken haben oder müde sind. ♦ Seien Sie vorsichtig, wenn Sie den Scooter in schlechten Lichtverhältnissen fahren. Er ist nicht für die Nutzung während der Nacht vorgesehen. ♦ Seien Sie besonders vorsichtig, wenn Sie den Scooter in belebten Zonen oder Einkaufszentren fahren. ♦ Fahren Sie nur auf dem Bürgersteig, einspurigen Straßen oder in Fußgängerzonen. Fahren Sie nie auf Schnellstraßen oder zweispurigen Straßen. ♦ Achten Sie beim Befahren oder Überqueren von Straßen auf den Verkehr. ■ Üben Sie die Bedienung Ihres Fahrzeugs Machen Sie sich mit der Bedienung des Scooters vertraut, bevor Sie ihn in belebten oder möglicherweise gefährlichen Umgebungen verwenden. Üben Sie auf einem großen, freien Gelände, beispielsweise in einem Park. Um Unfälle während der Fahrt mit dem Scooter zu vermeiden, berücksichtigen Sie Fahrbewegungen wie Beschleunigen, Anhalten, Wenden, Rückwärtsfahren, Hoch- und Herunterfahren von Rampen. ♦ Drehen Sie den Geschwindigkeitsregler zum Üben anfangs auf den minimalen Wert. ♦ Lassen Sie sich aus Sicherheitsgründen von jemandem begleiten, wenn Sie zum ersten Mal auf der Straße fahren. ♦ Nutzen Sie die höhere Geschwindigkeitseinstellung erst, wenn Sie sicher sind, dass Sie Ihren Scooter leicht nutzen und steuern können. ■ Der Scooter darf nur von einer Person auf einmal verwendet werden. Befördern Sie keine Passagiere (einschließlich Kindern) auf Ihrem Scooter. ■ Verwenden Sie dieses Fahrzeug nicht zum Tragen oder Schleppen von Gütern ♦ Das maximal zu befördernde Gewicht beträgt 115 kg/250 lbs (einschließlich Fahrer und ggf. Gütern). Siehe „MAX. BELASTUNG“ in „9. TECHNISCHE DATEN“. ♦ Die maximale Last für den Korb beträgt 3 kg (7 lb). ■ Führen Sie tägliche Inspektionen durch. Siehe Abschnitt „TÄGLICHE INSPEKTION“.5

2. SICHERHEITSHINWEIS

2.2 WÄHREND DER FAHRT

■ Setzen Sie das Fahrzeug nicht unter den folgenden Umständen ein. ♦ Auf Oberflächen, die schlammig, beschottert, uneben, schmal, überschneit oder vereist sind, oder auf Pfaden, die nicht durch einen Zaun oder eine Hecke gesichert sind. Halten Sie sich von Orten fern, an denen die Gefahr besteht, die Räder festzuklemmen. ♦ Fahren Sie nicht in der Nacht oder wenn es regnet, schneit, neblig oder windig ist. ♦ Fahren Sie keine „S“-Kurven oder ziellose Wendungen. ♦ Fahren Sie mit dem Scooter nicht auf Rolltreppen. ♦ DER SCOOTER DARF UNTER KEINEN UMSTÄNDEN ALS SITZ IN EINEM MOTORFAHRZEUG (AUTO, BUSSE, ZÜGE USW.) VERWENDET WERDEN. ■ Mobiltelefone und andere elektrische Geräte ♦ Verwenden Sie während der Fahrt keine Mobiltelefone oder andere Geräte mit drahtloser Kommunikation. ♦ Schalten Sie den Scooter immer aus und ziehen Sie den Zündschlüssel ab, bevor Sie ein Mobiltelefon verwenden. ♦ Laden Sie das Mobiltelefon oder andere elektrische Geräte nicht mit der Batterie des Scooters auf. ■ Automatische Abschaltung Um ein versehentliches Leerlaufen der Batterie zu vermeiden, verfügt der Scooter über eine automatische Abschaltfunktion. Wenn der Scooter eingeschaltet ist und dreißig Minuten lang nicht verwendet wird, schaltet er sich automatisch ab. Schalten Sie in diesem Fall den Scooter einfach aus und wieder ein, und er ist wieder einsatzbereit.

■ Rampen, Steigungen und Stufen ♦ Fahren Sie nicht auf steile Rampen mit einem größeren als dem angegebenen Steigungswinkel. Siehe Abschnitt „STEIGUNGSWINKEL“ in „9. TECHNISCHE DATEN“. ♦ Verwenden Sie beim Herauf- oder Herunterfahren auf Steigungen immer eine niedrige Geschwindigkeitseinstellung. ♦ Fahren Sie nicht auf Straßen mit starken Stufen oder Schlaglöchern. Siehe Abschnitt „MAX. BODENFREIHEIT“ in „9. TECHNISCHE DATEN“. ♦ Fahren Sie auf Straßen mit Steigungen langsamer. ♦ Fahren Sie keine engen Kurven beim Fahren auf Schotterstraßen oder Rampen. ♦ Lehnen Sie sich beim Erklimmen einer steilen Steigung immer nach vorne. ♦ Fahren Sie nicht auf Steigungen, die steiler sind als im Diagramm auf der nächsten Seite angegeben.6

2. SICHERHEITSHINWEIS

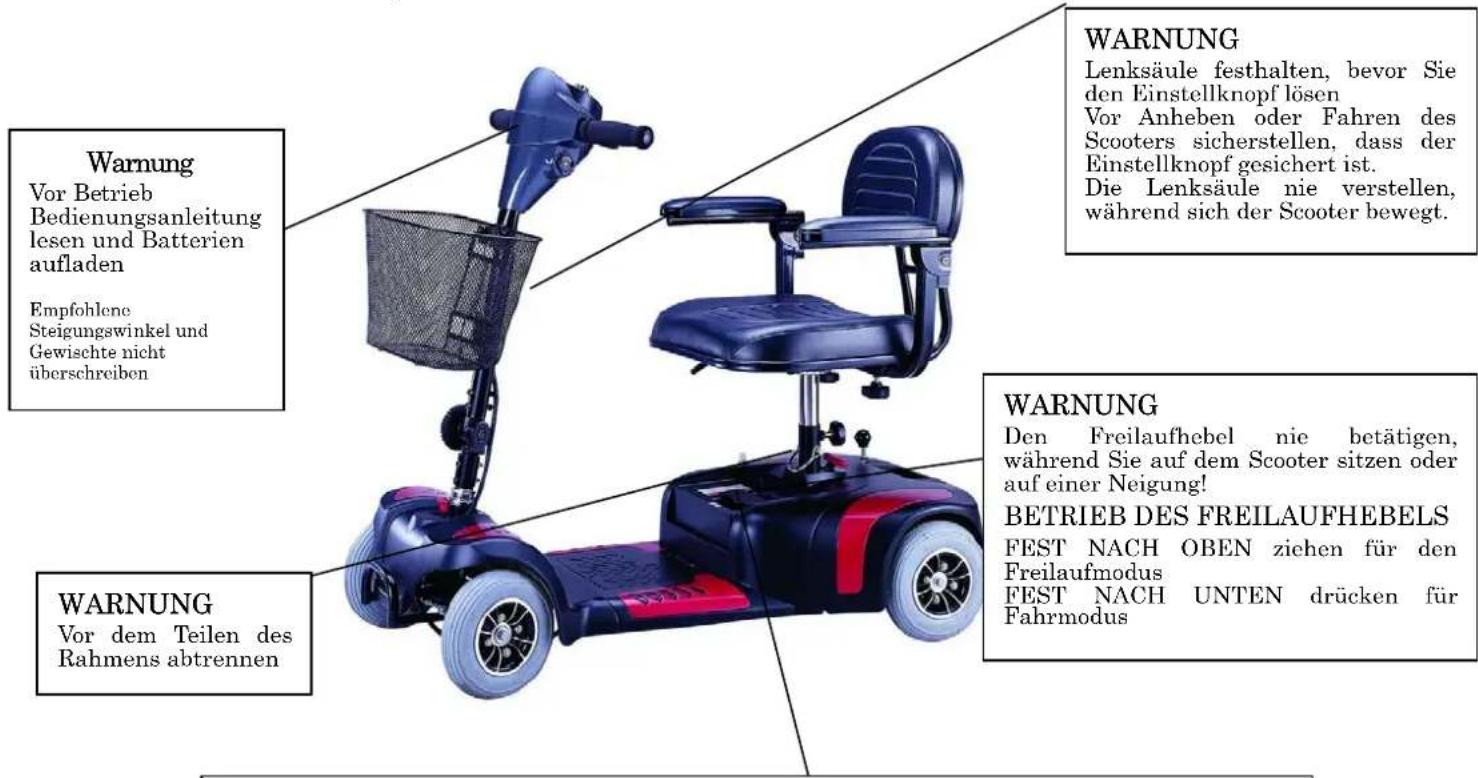

Lesen Sie die gesamte Kennzeichnung auf dem Scooter sorgfältig, bevor Sie ihn fahren. Entfernen Sie sie nicht, sondern lassen Sie sie als Referenz an Ort und Stelle.

WARNUNG Funkwellen können die Steuerung des Scooters beeinträchtigen. Quellen von Funkwellen, wie Radiosender, Amateurfunksender (HAM), Funksprechgeräte und Mobiltelefone können sich auf motorisierte Scooter auswirken. Die Beachtung der folgenden Warnungen sollte das Risiko eines unbeabsichtigten Lösens der Bremse oder einer unbeabsichtigten Bewegung des angetriebenen Scooters verhindern, die zu schweren Verletzungen führen können. .

1. Schalten Sie keine tragbaren Kommunikationsgeräte wie CB-Funk-Radios und Mobiltelefone ein, während der

angetriebene Scooter eingeschaltet ist.

2. Achten Sie auf Transmitter in der Nähe, beispielsweise Radio- und Fernsehsender, und vermeiden Sie es möglichst,

in ihre Nähe zu kommen.

3. Wenn es zu unbeabsichtigten Bewegungen oder Lösen der Bremse kommt, schalten Sie den angetriebenen Scooter

aus, sobald sie dies sicher tun können.

4. Beachten Sie, dass das Hinzufügen von Zubehör oder Komponenten oder das Vornehmen von Änderungen am

angetriebenen Scooter ihn anfälliger für Interferenz durch Funkwellen machen kann. (Hinweis: Es gibt keine einfache Möglichkeit, ihre Auswirkung auf den angetriebenen Scooter zu bestimmen.)

5. Melden Sie jedes Auftreten von unbeabsichtigter Bewegung oder Lösen der Bremse dem Hersteller des

angetriebenen Scooters und notieren Sie, ob es eine Quelle von Funkwellen in der Nähe gibt. Warnung Vor Betrieb Bedienungsanleitung lesen und Batterien aufladen Empfohlene Steigungswinkel und Gewischte nicht überschreiben WARNUNG Vor dem Teilen des Rahmens abtrennen WARNUNG Den Freilaufhebel nie betätigen, während Sie auf dem Scooter sitzen oder auf einer Neigung!

BETRIEB DES FREILAUFHEBELS

FEST NACH OBEN ziehen für den Freilaufmodus FEST NACH UNTEN drücken für Fahrmodus WARNUNG Lenksäule festhalten, bevor Sie den Einstellknopf lösen Vor Anheben oder Fahren des Scooters sicherstellen, dass der Einstellknopf gesichert ist. Die Lenksäule nie verstellen, während sich der Scooter bewegt. Abb. 1. Max. empfohlene Steigungswinkel7

2. SICHERHEITSHINWEIS

Dieser Abschnitt enthält grundlegende Informationen zu Problemen mit EMI, bekannten EMI-Quellen, Schutzmaßnahmen, um die Möglichkeit der oder Aussetzung oder den Grad der Aussetzung zu minimieren, und empfohlenen Maßnahmen, falls unerwartete oder erratische Bewegungen auftreten.

Achtung: Es ist sehr wichtig, diese Informationen bezüglich der möglichen Auswirkungen von elektromagnetischer Interferenz auf ihren elektrischen SCOOTER lesen.

QUELLEN Angetriebene Fahrzeuge können anfällig für elektromagnetische Interferenz (EMI) sein, d. h. elektromagnetische Energie, die von Quellen wie Radiosendern, Fernsehsendern, Amateurfunksendern (HAM), Funksprechgeräten und Mobiltelefonen ausgehen kann. Die Interferenz (von Funkwellenquellen) kann dazu führen, dass der angetriebene Scooter seine Bremsen löst, sich von selbst bewegt oder sich in eine unbeabsichtigte Richtung bewegt. Außerdem kann sie das Steuersystem des angetriebenen Scooters permanent beschädigen. Die Stärke der elektromagnetischen Interferenz-Energie kann in Volt pro Meter (V/m) gemessen werden. Jeder angetriebene Scooter kann EMI bis zu einer gewissen Stärke aushalten. Diese bezeichnet man als „Störfestigkeit“. Je höher die Störfestigkeit ist, desto besser ist der Schutz. Derzeit kann man mit aktueller Technologie Störfestigkeitspegel von mindestens 20 V/m erzielen, was einen ausreichenden Schutz gegen die gängigsten Quellen ausgestrahlter EMI bietet. Das angetriebene Scooter-Modell hat, so wie es versandt wird und ohne weitere Änderung oder Zubehör, eine Störfestigkeit von 20 V/m.

Es gibt eine Reihe von Quellen relativ intensiver elektromagnetischer Felder in der alltäglichen Umgebung. Einige dieser Quellen sind offensichtlich und leicht zu vermeiden. Andere sind nicht offensichtlich, und eine Aussetzung lässt sich nicht verhindern. Wir glauben jedoch, dass das Risiko von EMI durch die Einhaltung der folgenden Warnungen minimiert werden kann. Die Quellen von ausgestrahlter EMI lassen sich grob in drei Kategorien einteilen:

1. Tragbare Transceiver (Sender und Empfänger mit an der Sendeeinheit angebrachter

Antenne. Beispielsweise: CB-Funk-Radios, Walkie-Talkies, Sicherheits-, Feuer- und Polizeitransceiver, Mobiltelefone und andere persönliche Kommunikationsgeräte. Hinweis: Einige Mobiltelefone und ähnliche Geräte übertragen ein Signal, wenn sie eingeschaltet sind, auch wenn sie gerade nicht verwendet werden.

2. Mobile Transceiver mit mittlerer Reichweite, wie sie beispielsweise in Polizei- und

Feuerwehrfahrzeugen, Krankenwagen und Taxis eingesetzt werden. Bei ihnen befindet sich die Antenne normalerweise an der Außenseite des Fahrzeugs.8

2. SICHERHEITSHINWEIS

3. Langstreckentransmitter und -transceiver wie kommerzielle Sendeeinrichtungen

(Radio- und Fernsehsendemasten) und Amateurfunksender (HAM). Hinweis: Soweit wir wissen, ist es unwahrscheinlich, dass andere Arten von tragbaren Geräten wie schnurlose Telefone, Laptops, AM/FM-Radios, Fernseher, CD-Player und Kassettenrecorder sowie Elektrokleingeräte wie elektrische Rasierer und Haartrockner EMI-Probleme für ihren angetriebenen Scooter verursachen.

■ ELEKTROMAGNETISCHE INTERFERENZ (EMI) FÜR ANGETRIEBENE FAHRZEUGE Da die EM-Energie schnell zunimmt, wenn man sich der übertragenden Antenne (Quelle) nähert, sind die EM-Felder von tragbaren Quellen von Funkwellen (Transceivern) besonders zu beachten. Bei der Benutzung solcher Geräte kann der Scooter unbeabsichtigt starker EM-Energie ausgesetzt werden. Das kann sich auf Bewegung und Bremsung des angetriebenen Fahrzeugs auswirken. Daher wird die Einhaltung der folgenden Warnungen empfohlen, um mögliche Interferenz mit dem Steuerungssystem des angetriebenen Scooters zu verhindern.

■ WARNUNGEN Elektromagnetische Interferenz (EMI) von Quellen wie Radio- und Fernsehstationen, Amateurfunksender (HAM), Funksprechgeräten und Mobiltelefonen kann sich auf angetriebene und motorisierte Scooter auswirken. Die Beachtung der folgenden Warnungen sollte das Risiko eines unbeabsichtigten Lösens der Bremse oder einer unbeabsichtigten Bewegung des angetriebenen Scooters verhindern, die zu schweren Verletzungen führen können.

1. Betreiben Sie keine tragbaren Sende-/Empfangsgeräte wie CB-Funk-Radios und

schalten Sie keine persönlichen Kommunikationsgeräte wie Mobiltelefone ein, während das angetriebene Fahrzeug eingeschaltet ist;

2. Achten Sie auf Transmitter in der Nähe, beispielsweise Radio- und Fernsehsender,

und vermeiden Sie es möglichst, in ihre Nähe zu kommen.

3. Wenn es zu unbeabsichtigten Bewegungen oder Lösen der Bremse kommt,

schalten Sie das angetriebene Fahrzeug aus, sobald sie dies sicher tun können.

4. Beachten Sie, dass das Hinzufügen von Zubehör oder Komponenten oder das

Vornehmen von Änderungen am angetriebenen Fahrzeugs es anfälliger für EMI machen kann (Hinweis: Es gibt keine einfache Möglichkeit, ihre Auswirkung auf die Gesamtstörfestigkeit des angetriebenen Scooters zu bestimmen).

5. Melden Sie jedes Auftreten von unbeabsichtigter Bewegung oder Lösen der

Bremse dem Hersteller des angetriebenen Scooters und notieren Sie, ob es eine EMI-Quelle in der Nähe gibt. WICHTIGE INFORMATION

1. 20 Volt pro Meter (V/m) ist eine im Allgemeinen erreichbare und ausreichende

Störfestigkeit gegen EMI (Je höher die Stufe ist, desto besser ist der Schutz);

2. Dieses Produkt hat ohne angeschlossenes Zubehör eine Störfestigkeit von 20 V/m.9

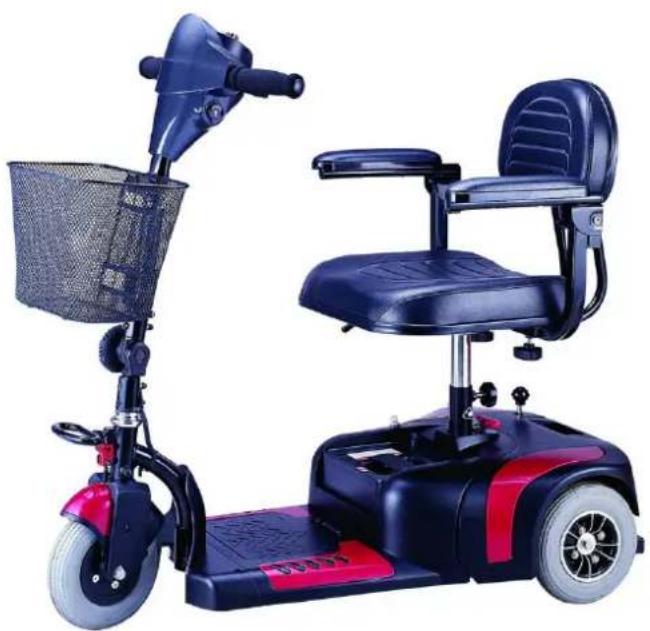

3. VORSTELLUNG DER TEILE

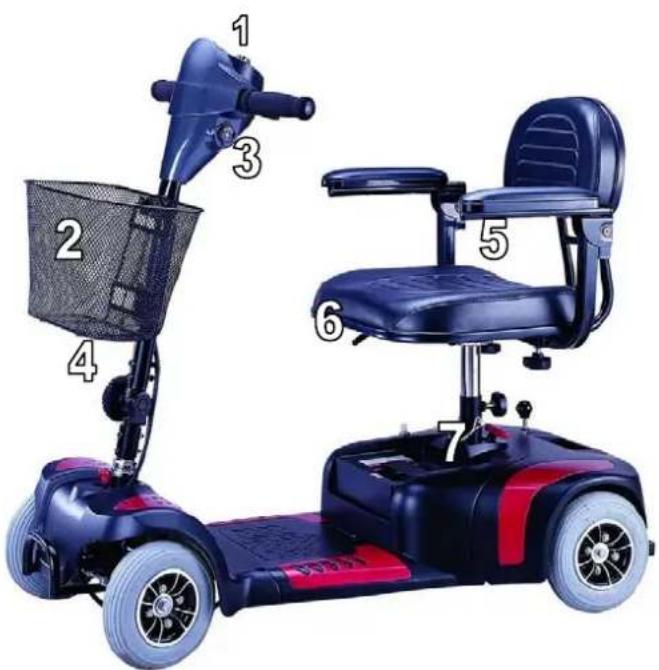

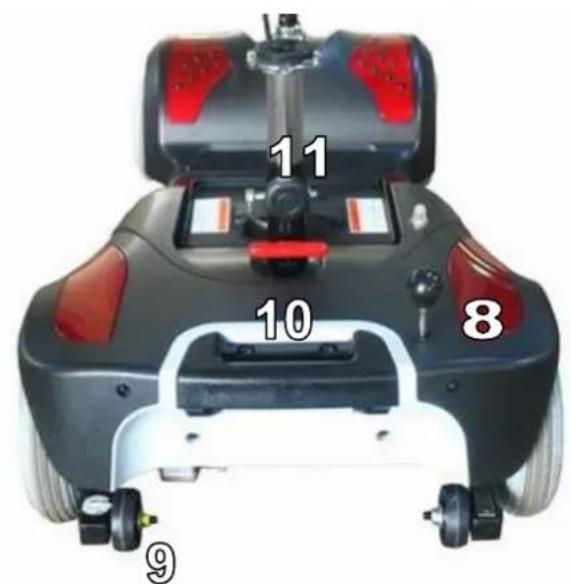

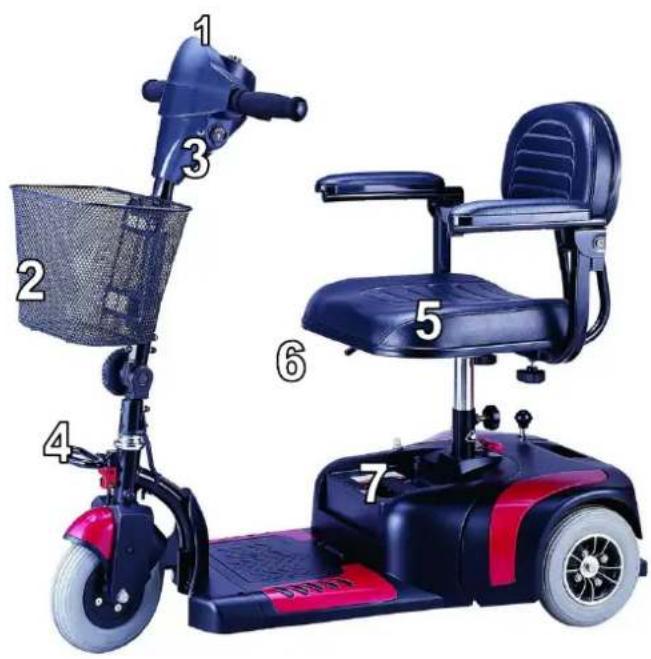

BESCHREIBUNG DER TEILE

1. Bedienfeld 2. Korb

3. Ladegerätbuchse 4. Lenksäulen-Einstellknopf 5. Sitz

6. Sitzdrehhebel 7. Batteriepack 8. Freilaufhebel

9. Kippschutzräder 10. Sitzpfostenknopf

11. Sitzhöheneinstellstift1

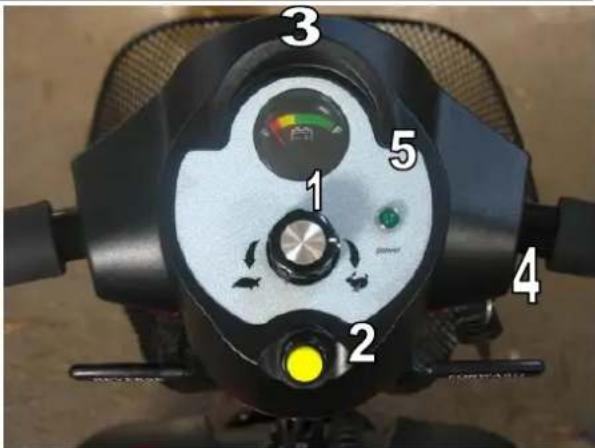

Geschwindigkeitsregler 2. Hupe

3. Batterieanzeige 4. Hauptschalter

■ Hauptschalter ♦ Um den Strom einzuschalten, drehen Sie den Zündschlüssel im Uhrzeigersinn. Die Stromanzeige sollte aufleuchten. ♦ Um den Strom abzuschalten, drehen Sie den Schlüssel gegen den Uhrzeigersinn. Die Stromanzeige sollte erlöschen und der Schlüssel kann falls erforderlich abgezogen werden.

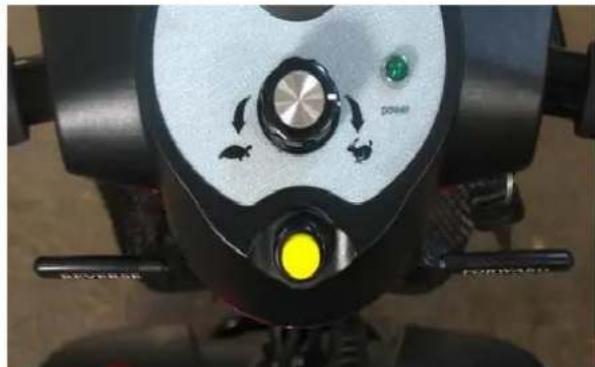

■ Geschwindigkeitsregler Drehen Sie den Geschwindigkeitsregler, um die Höchstgeschwindigkeit des Scooters festzulegen. Drehen Sie den Regler im Uhrzeigersinn, um die Geschwindigkeits- einstellung zu erhöhen, und gegen den Uhrzeigersinn, um die Geschwindigkeits- einstellung zu senken.

■ Fahren und Bremsen ♦ Drücken Sie den Geschwindigkeitshebel auf der rechten Seite mit dem rechten Daumen nach vorne, und der Scooter fährt vorwärts.

Drücken Sie den Geschwindigkeitshebel auf der linken Seite mit dem linken Daumen nach vorne, und der Scooter fährt rückwärts.

Zum Bremsen lassen Sie den Geschwindigkeitshebel los. Er kehrt in die Neutralstellung zurück und aktiviert automatisch die elektromagnetische Bremse. Dadurch wird der Scooter sofort angehalten. ♦ Mit dem Geschwindigkeitshebel können Sie die Geschwindigkeit des Scooters bis zur Höchstgeschwindigkeit regeln, die durch den Geschwindigkeitsregler vorgegeben ist. Je weiter der Geschwindigkeitshebel bewegt wird, desto schneller fährt der Scooter. ■ Hupe Drücken Sie den Hupentaster, um die Hupe zu betätigen. Lassen Sie den Taster los, damit die Hupe stoppt. ■ Bremsen Elektromagnetische Bremse: Lassen Sie den Geschwindigkeitshebel los. Die elektromagnetische Bremse wird dann automatisch aktiviert und der Scooter hält an.1

1 Warnung Schalten Sie das Fahrzeug auf einer geneigten Strecke NIEMALS in den Freilaufmodus. Die elektromagnetischen Bremsen werden nicht betätigt. Das kann zu Verletzungen oder Sachschäden führen.

■ Sitz ♦ Der Sitz kann gedreht und in 45-Grad-Stufen in seiner Position verriegelt werden. ♦ Drücken Sie den Sitzeinstellhebel nach vorne und schwenken Sie den Sitz. ♦ Lassen Sie den Hebel los und schwenken Sie den Sitz weiter, bis er einrastet. ) Achtung Bringen Sie den Sitz vor der Fahrt wieder in Vorwärtsrichtung.

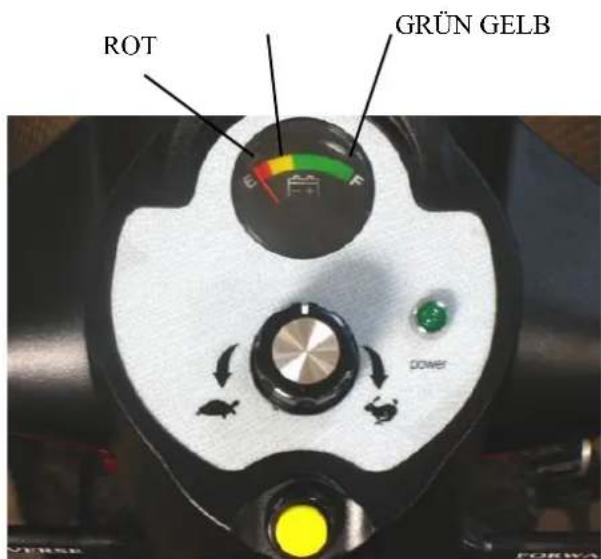

■ Batterieanzeige Die Batterieanzeige auf dem Bedienfeld verwendet ♦ einen Farbcode, um die ungefähre Restladung der Batterie anzuzeigen. Grün bedeutet eine Kapazität von 40~100%, gelb eine baldiges Leerlaufen (10~30%), und rot bedeutet, dass ein sofortiges Wiederaufladen erforderlich ist. Die von der Batterieanzeige angezeigte Restladung ist abhängig von der tatsächlichen Fahrzeit und Ihrer Fahrweise. Wiederholtes Anfahren, Anhalten, Steigen verbraucht mehr Energie.

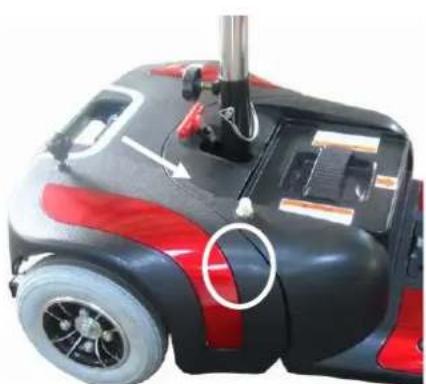

■ Haupttrennschalter (Reset-Schalter) Wenn die Ladung der Batterien des Scooters zur Neige geht oder der Scooter durch übermäßige Lasten oder steile Steigungen stark belastet wird, kann der Haupttrennschalter auslösen, um Motor und Elektronik vor Beschädigungen zu schützen. ♦ Der Reset-Schalter des Haupttrennschalters springt heraus, wenn der Schalter auslöst. ♦ Wenn der Schalter auslöst, wird die gesamte elektrische Anlage Ihres Scooters abgeschaltet. ♦ Lassen Sie die Elektronik des Scooters ein bis zwei Minuten „ruhen“. ♦ Drücken Sie den Reset-Schalter, um den Haupttrennschalter zurückzusetzen.

1. Sie sollten die Batterien nach jeder Nutzung des Fahrzeugs aufladen, um eine

maximale Reichweite zu gewährleisten. Die Batterien sollten mindestens einmal wöchentlich aufgeladen werden, auch wenn der Scooter nicht verwendet wird.

2. Fahren Sie nach dem Aufladen oder Einsetzen einer neuen Batterie 2-3 Minuten, um

sicherzugehen, dass die Batteriekapazität ausreichend ist.

3. Im Winter kann die Batterie langsamer reagieren und die Batteriereichweite kann

4. Beim Fahren auf einer Steigung kann die Batterieanzeige schwanken. Das ist normal

und kein Grund zur Besorgnis.

5. Auch bei ordnungsgemäßer Nutzung der Batterie verringert sich die Kapazität im

Laufe der Zeit, was zu einer Verringerung der Batteriereichweite im Vergleich zu neuen Batterien führt. Wenn Sie feststellen, dass die Batteriereichweite nur noch etwa 50 % der Reichweite einer neuen Batterie beträgt, wird es Zeit für einen Batteriewechsel. Wenden Sie sich für Ersatzbatterien an Ihren Händler. Wenn Sie die alte Batterie weiter verwenden, wenn sie ausgetauscht werden sollte, kann das zu einem schnellen Abfallen der Leistung führen.

6. Die Batteriereichweite verringert sich bei häufigen Fahrten auf Abhängen oder

unebenen Oberflächen, da dabei mehr Energie verbraucht wird.

7. Die Batterien haben eine zwölfmonatige Gewährleistung auf Herstellungsfehler. Diese

Gewährleistung gilt nicht für Fehler aufgrund unsachgemäßer Aufladung der Batterie.

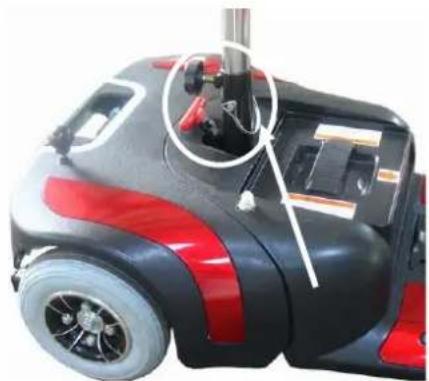

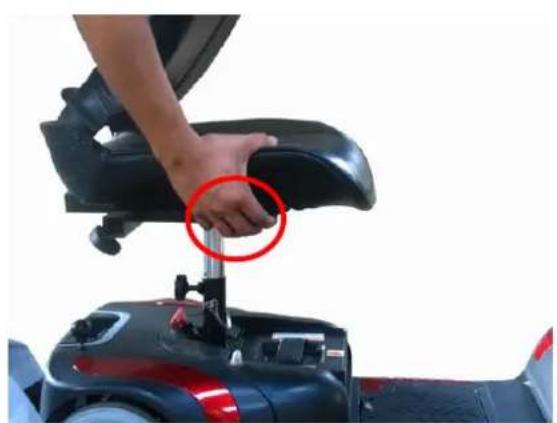

■ Einstellen der Sitzhöhe

1. Nehmen Sie den Sitz vom Scooter ab.

2. Entfernen Sie den Sicherungsstift vom unteren

3. Stellen Sie den oberen Sitzpfosten auf die gewünschte

4. Bewegen Sie den oberen Sitzpfosten so, dass es eine

Öffnung zum Einstecken des Sicherungsstiftes gibt.

5. Setzen Sie den Sicherungsstift ein und bringen Sie den

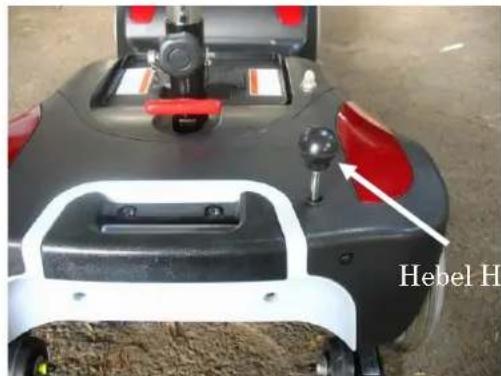

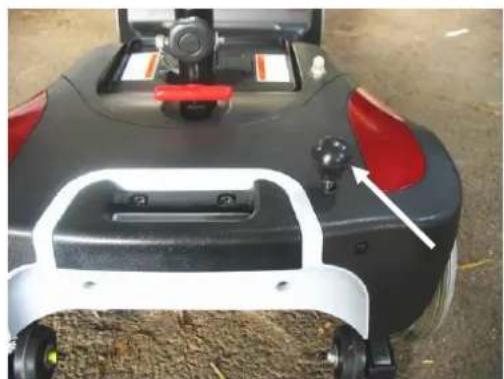

4.3 Einstellen des Freilaufmodus

Abb. 4.1 Abb. 4.2 ♦ Antriebsmodus (Abb. 4.1): Drücken Sie den Hebel ganz nach unten, und der Scooter kann vom Motor angetrieben werden. ♦ Freilaufmodus (Abb4.2): Ziehen Sie den Hebel nach oben, und der Scooter kann manuell bewegt werden. 1 Warnung Betätigen Sie den Freilaufhebel nie, während Sie auf dem Scooter sitzen oder auf einer Neigung!

BETÄTIGEN DES FREILAUFHEBELS

♦ Ziehen Sie den Hebel FEST NACH OBEN für den Freilaufmodus ♦ Drücken Sie den Hebel FEST NACH UNTEN für den Fahrmodus

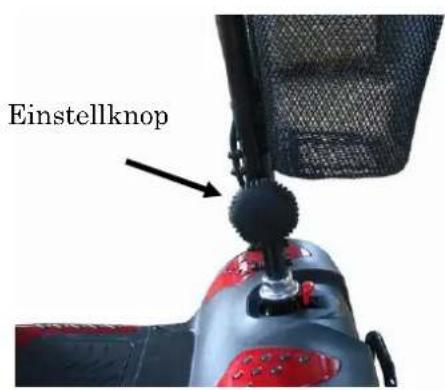

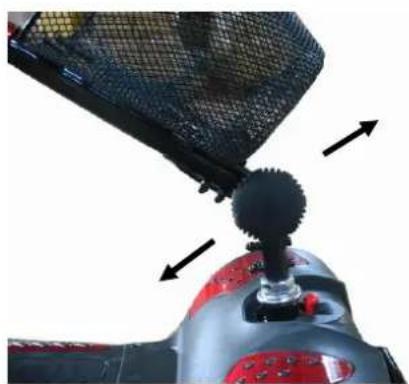

■ Einstellen der Lenksäule Die Lenksäule kann abhängig von den Anforderungen des Fahrers in viele verschiedene Positionen eingestellt werden.

1. Lösen Sie den Knopf, um die Lenksäule in die gewünschte Stellung zu bringen. (Abb.

Wenn Sie die gewünschte Position erreicht haben, ziehen Sie den Knopf an, um die Lenksäule zu sichern. (Abb. 4.4)

1 Warnung ♦ Halten Sie die Lenksäule fest, bevor Sie den Einstellknopf lösen. ♦ Bevor Sie den Scooter anheben oder fahren, vergewissern Sie sich, dass der Einstellknopf gesichert ist. ♦ Versuchen Sie nie, die Lenksäule zu verstellen, während sich der Scooter bewegt.1

5. FAHREN AUF DER STRASSE

■ Starten und Fahren

1. Vergewissern Sie sich, dass der Sitz richtig installiert ist.

2. Vergewissern Sie sich, dass die Lenksäule ordnungsgemäß gesichert ist.

3. Klappen Sie die Armlehnen herunter, sodass Sie Ihre Arme darauf legen können.

4. Schalten Sie den Hauptschalter ein.

Prüfen Sie die Batterieanzeige, um sicherzugehen, dass die Ladung für Ihre Fahrt ausreicht. Bei Zweifeln bezüglich der verbleibenden Ladung laden Sie die Batterien vor der Abfahrt auf.

6. Setzen Sie den Geschwindigkeitsregler auf ein Stellung, mit der Sie sich sicher fühlen.

7. Prüfen Sie, ob der Vorwärts-/Rückwärtsfahrhebel ordnungsgemäß funktioniert.

8. Vergewissern Sie sich, dass die elektromechanische Bremse ordnungsgemäß

9. Vergewissern Sie sich vor der Fahrt, dass es in der Umgebung sicher ist.

Drücken Sie die Geschwindigkeitshebel auf der linken und rechten Seite nicht gleichzeitig. Sie können den Scooter dann möglicherweise nicht mehr kontrollieren.

2. Schalten Sie den Hauptschalter während der Fahrt nicht aus, da das zu einer

Notbremsung und zu Unfall- und Verletzungsgefahr führt.

3. Fahren Sie im Haus nicht mit Höchstgeschwindigkeit.

4. Verstellen Sie den Geschwindigkeitsregler nicht während der Fahrt; eine plötzliche

Geschwindigkeitsänderung kann Sie und andere gefährden und Ihren Scooter beschädigen.

5. Platzieren Sie keine magnetischen Geräte in Nähe des Betriebshebels, da dies den

sicheren Betrieb Ihres Scooters beeinträchtigen könnte. Der Controller des Scooters befindet sich unter der Fußplatte.

6. Seien Sie vorsichtig, wenn Sie in dichtem Verkehr oder belebten Gegenden fahren.

7. Achten Sie beim Rückwärtsfahren auf Menschen oder Gegenstände hinter Ihnen.

1. Lassen Sie den Geschwindigkeitshebel vollständig los. Das Fahrzeug bremst ab und

Schalten Sie den Strom ab. Ziehen Sie dann den Schlüssel ab. ) Achtung

1. Der Bremsweg ist abhängig von der Geschwindigkeit beim Vorwärts-

/Rückwärtsfahren. Fangen Sie daher so früh wie möglich mit dem Bremsen an.

2. Wenn Sie Ihren Scooter parken, achten Sie darauf, auf einer flachen Oberfläche zu

parken und schalten Sie den Strom aus, bevor Sie absteigen.1

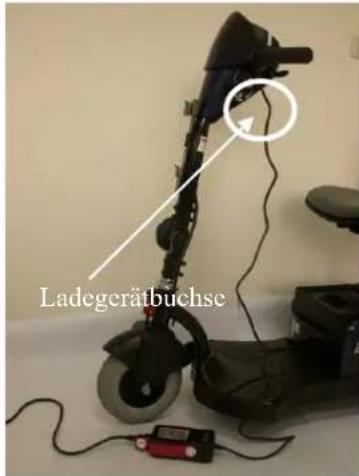

■ Methode 1: Laden der eingelegten Batterie (siehe Foto auf der nächsten Seite) Befolgen Sie das folgende Verfahren Schritt für Schritt:

1. Schalten Sie den Hauptschalter aus.

2. Schließen Sie das Netzkabel des Ladegeräts an.

3. Öffnen Sie die Abdeckung der Ladebuchse an der hinteren

Verkleidung. Schließen Sie dann den runden Stecker des Ladegeräts an die Ladebuchse an.

Schalten Sie das Ladegerät ein.

Die rote und orange LED des Ladegeräts leuchten auf, wenn der Ladevorgang begonnen wird. Die Ladedauer beträgt etwa 6 Stunden. Für eine optimale Leistung wird eine Aufladedauer von 10 Stunden empfohlen.

6. Beide LEDs des Ladegeräts leuchten während des

7. Die orange LED wird grün, wenn der Ladeprozess

8. Schalten Sie das Ladegerät aus, ziehen Sie das Netzkabel

und den runden Stecker von der Ladebuchse am Scooter ab.

■ Methode 2: Laden der entnommenen Batterie (siehe Foto auf der nächsten Seite)

1. Schalten Sie den Hauptschalter aus.

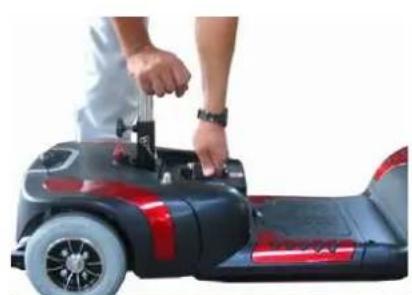

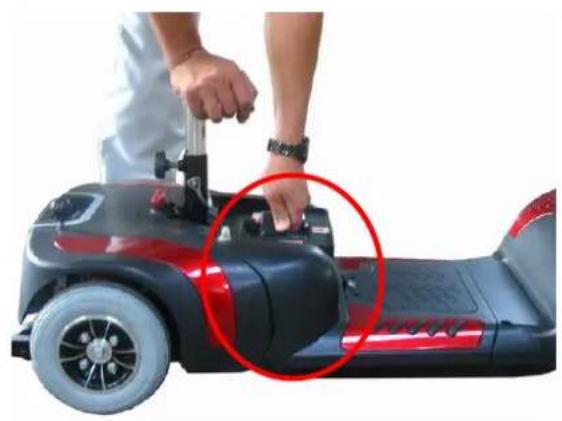

2. Entnehmen Sie den Batteriepack, indem Sie das Batteriefach

öffnen und den Batteriepack am Griff herausheben.

3. Schließen Sie das Netzkabel des Ladegeräts an.

4. Schließen Sie den runden Stecker des Ladegeräts an die

Ladebuchse des Batteriepacks an.

5. Schalten Sie das Ladegerät ein.

6. Die rote und orange LED des Ladegeräts leuchten auf, wenn

der Ladevorgang begonnen wird. Die Ladedauer beträgt etwa 6 Stunden. Für eine optimale Leistung wird eine Aufladedauer von 10 Stunden empfohlen.

7. Beide LEDs des Ladegeräts leuchten während des Ladeprozesses.

Die orange LED wird grün, wenn der Ladeprozess abgeschlossen ist.

8. Schalten Sie das Ladegerät aus, ziehen Sie das Netzkabel und den runden Stecker von

der Ladebuchse am Batteriepack ab. ) Achtung ♦ Wenn Sie den Batteriepack wieder in das Batteriefach einsetzen, achten Sie auf Ihre Finger bzw. Hände.

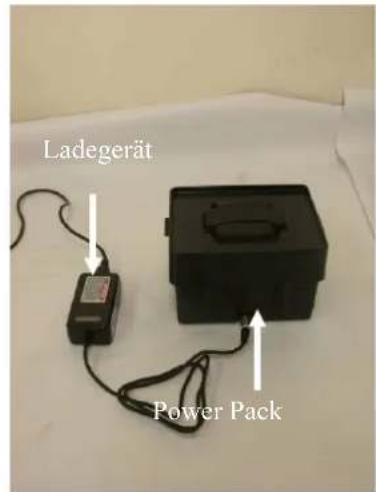

Ladegerätbuchse Ladegerät Power Pack1

■ Ladestunden Die Ladedauer beträgt etwa 6 Stunden. Für eine optimale Leistung wird eine Aufladedauer von 10 Stunden empfohlen. Wir empfehlen allerdings keine Dauerladung über mehr als 24 Stunden. ■ Batterien (im Batteriepack)

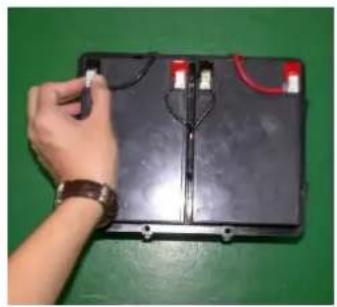

1. Der Venus3/4 wird von zwei versiegelten tief entladenden Bleisäurebatterien

2. Bei den mit dem Scooter mitgelieferten Batterien handelt es sich um 12-V-12-Ah-

3. Größe 5,94 “ × 3,89 “ x 3,74 “ (Breite x Höhe x Tiefe) (151 mm × 99 mm × 95 mm)

1. Halten Sie beim Laden Abstand von entflammbaren Objekten, da es zu Feuer oder

Explosion der Batterie kommen kann.

2. Rauchen Sie nicht während des Ladevorgangs, da die Batterie Wasserstoff freisetzen

kann. Laden Sie die Batterie immer in einem gut belüfteten Raum.

3. Stecker und Kabel beim Laden nie mit nassen Händen verbinden oder trennen. Kabel

oder Stecker nicht verbinden oder trennen, wenn sie nass sind; das kann zu elektrischen Schlägen führen. ) Achtung: Bitte beachten Sie die folgenden Richtlinien, um Unfälle beim Laden zu vermeiden.

1. Verwenden Sie nur das Ladegerät von Venus3/4 und laden Sie die Batterie jedes

Mal auf volle Kapazität auf. Die Verwendung eines Ladegeräts mit falscher Spezifikation kann Batterie und Scooter beschädigen.

2. Laden Sie die Batterie in einem gut belüfteten Raum, der vor direkter

Sonneneinstrahlung geschützt ist. Laden Sie nicht in feuchten Umgebungen, im Regen oder Morgentau.

3. Laden Sie nicht bei Temperaturen unter -10 °C oder über +50 °C, da das Ladegerät

möglicherweise nicht ordnungsgemäß funktioniert und die Batterien beschädigen kann.

♦ Setzen Sie die Batterie beim Aufladen und bei Lagerung des Fahrzeugs keinen Temperaturen unter 10 °C oder über 50 °C aus. Außerhalb des genannten Temperaturbereichs kann die Batterie gefrieren oder überhitzen. Das beschädigt die Batterien und verkürzt ihre Lebensdauer.

Diese Batterien sind wartungsfrei und müssen nicht mit Wasser aufgefüllt werden. Sie müssen die Batterien regelmäßig aufladen. Auch wenn der Scooter nicht verwendet wird, sollten Sie die Batterien mindestens einmal wöchentlich aufladen.1

♦ Für die Batterien gilt eine sechsmonatige Herstellergewährleistung. Die Gewährleistung gilt nur für Probleme aufgrund von Herstellungsfehlern und nicht Fehler aufgrund der Nichteinhaltung der oben genannten Anweisungen zum Aufladen der Batterie.

Vorschlag: Maximierung der Effizienz und Lebensdauer der Batterie

1. Laden Sie die neue Batterie vor der ersten Nutzung vollständig auf.

Achten Sie darauf, die Batterie jedes Mal vollständig aufzuladen. Die Batterielebensdauer wird deutlich reduziert, wenn die Batterie wiederholt verwendet wird, ohne vollständig geladen zu sein.

Führen Sie den Ladevorgang immer aus, bis die orange LED grün wird. Brechen Sie den Ladevorgang NIEMALS vorzeitig ab.

4. Halten Sie die Batterien immer möglichst vollständig geladen.

Wenn Sie den Scooter längere Zeit nicht nutzen, sollte er mindestens jede Woche aufgeladen werden, um die Batterie betriebsfähig zu halten.

6. Die Umgebungstemperatur wirkt sich auf die Ladezeit aus. Im Winter ist die

Lassen Sie die Buchse des Ladegeräts nach dem Aufladen nicht an den Scooter angeschlossen, da dies einen Stromabfluss am Scooter verursacht und seine Reichweite zeitweilig reduziert.

■ Reinigen der Batterie Wenn die Batterien durch Wasser, Batteriesäure, Staub oder andere Substanzen verunreinigt sind, werden sie schnell entladen. Die mit dem Scooter mitgelieferten Batterien sind versiegelt; daher sind sie wartungsfrei und es besteht kein Risiko von Batterieleckage. Gehen Sie zur Reinigung wie folgt vor:

1. Schalten Sie den Hauptschalter des Scooters aus.

Befolgen Sie das Verfahren im nächsten Abschnitt „Austausch der Batterien“.

3. Wischen Sie den verschmutzten Bereich mit einem sauberen Tuch ab.

4. Nehmen Sie die Batterie heraus.

5. Reinigen Sie die Batterie mit einem sauberen Tuch. Wenn die Klemme mit einem

weißen Pulver bedeckt ist, wischen Sie sie mit warmem Wasser sauber.

■ Austausch der Batterien Gehen Sie zum Austausch der Batterien wie folgt vor:

1. Entfernen Sie den Batteriepack aus dem Scooter:

2. Öffnen Sie den Batteriepack und trennen Sie die Kabel von den vier Batterieklemmen.

3. Entfernen Sie die Batterien aus dem Batteriepack.

4. Setzen Sie neue Batterien in den Pack ein.

5. Schließen Sie das rote Kabel an die positive (+) Klemme der einen und das schwarze

Kabel an die negative (-) Klemme der anderen Batterie an.

6. Schließen Sie das gesicherte Kabel zwischen den beiden Batterien und schließen Sie

1. Die Verdrahtung und das Ladegerät werden bei der Montage im Werk richtig in

den Batteriepack eingesetzt. Versuchen Sie nicht, die Verkabelung selbst neu zu verlegen. Ein falsches Layout der Verkabelung kann dazu führen, dass die Drähte durch den Batteriekasten eingeklemmt werden, was zu einem Ausfall des elektrischen Systems führen kann.

Achten Sie darauf, dass die Batteriekabel an die richtige Batterieklemme angeschlossen sind.

Vorschläge Fragen Sie bei Bedarf Ihren Händler um Rat bezüglich Wartung und Austausch der Batterie. Vorschläge

1. Achten Sie darauf, dass die Klemmen richtig angebracht sind, und bringen Sie

die Abdeckung wieder an.

2. Verwenden Sie die Batterie nicht zum Aufladen von Telekommunikations- oder

3. Die Batterieleistung variiert in Abhängigkeit von den Außenbedingungen; die

Reichweite ist im Winter geringer. Wenn das Fahrzeug lange nicht verwendet wird, laden Sie die Batterie mindestens einmal wöchentlich auf.

Tauschen Sie beide Batterien gemeinsam aus.2

7. INSPEKTION UND WARTUNG

• Reinigen Sie den Scooter mit einem feuchten Tuch und stauben Sie ihn etwa einmal wöchentlich ab, um das gute Aussehen des Scooters zu erhalten.

• Passen Sie die Höhe der Lenksäule an und drehen Sie den Sitz zur Seite und zurück in die ursprüngliche Position einmal wöchentlich, um sicherzugehen, dass die Teile bei Bedarf einfach und problemlos eingestellt und entfernt werden können.

• Prüfen Sie Reifen und Polster regelmäßig auf Anzeichen von Verschleiß.

• Für optimale Leistung und Lebensdauer Ihres Scooters wird empfohlen, den Scooter mindestens einmal jährlich warten zu lassen.

7.2 PROTOKOLL ÜBER REGELMÄSSIGE INSPEKTION

Um sicherzugehen, dass Ihr Scooter ordnungsgemäß gewartet wird, bringen Sie ihn regelmäßig zur Wartung zu Ihrem Händler. Nach der Anfangsinspektion nach einem Monat sollte das in Abständen von sechs Monaten erfolgen. Ihr Händler stellt Ihnen dafür möglicherweise eine Gebühr in Rechnung. Das Prüfprotokoll ist auf der nächsten Seite gezeigt.

JAHR 1 2 3 4 JAHR 1 2 3 4 Wartungsdaten Wartungsdaten Controller Polsterung Ein/Aus-Schalter Sitz Steuerungshebel Rückenlehne Bremsen Armlehnen Aufladepunkt Elektrik Batterien Verbindungszustand Ladung Kabelbaum Anschlüsse Probefahrt Entladetest Vo r w ä r t s Reifen und Räder Rückwärts Verschleiß Notbremsung Druck Linkskurve Lager Rechtskurve Radmuttern Gefälletest Motoren Über Hindernisse Verkabelung Liste reparierter Teile Lärm Anschlüsse Bremse Bürsten Chassis Zustand Steuerung2

7. INSPEKTION UND WARTUNG

7.3 BATTERIE, SICHERUNG UND REIFEN

■ Batterie Siehe Abschnitt „6. LADEN UND PFLEGEN DER BATTERIEN“. ■ Sicherung Wenn das Batterieladegerät eingeschaltet ist und keine LED leuchtet, prüfen Sie die Sicherung. Vorschlag Bitten Sie Ihren Händler um Hilfe bei Prüfung oder Austausch der Sicherung, da die Abdeckung der Lenksäule erst entfernt werden muss, bevor Sie die Sicherung austauschen können.

■ Reifen Der Zustand der Reifen hängt davon ab, wie Sie Ihren Scooter nutzen und fahren. ♦ Prüfen Sie die Profiltiefe regelmäßig. ♦ Wechseln Sie die Reifen, wenn die Profiltiefe weniger als 0,5 mm beträgt. ) Achtung

1. Wenn die Profiltiefe weniger als 0,5 mm beträgt, kann das Fahrzeug leicht

rutschen, wodurch der Bremsweg länger wird. Wechseln Sie daher die Reifen so schnell wie möglich, wenn die Profiltiefe nicht mehr ausreichend ist.

2. Der T3D-Scooter wird mit soliden Reifen geliefert; es ist nicht erforderlich,

den Reifendruck zu prüfen.

Sorgen Sie dafür, dass der Scooter unter folgenden Bedingungen gelagert wird: - Stellen Sie sicher, dass sich der Sitz in „Vorwärts“-Stellung befindet. - Stellen Sie sicher, dass der Scooter ausgeschaltet ist. - Stellen Sie sicher, dass das Ladegerät nicht angeschlossen ist, wenn es nicht verwendet wird. Vorschlag Lagern Sie den Scooter an einem Ort, der vor direkter Sonneneinstrahlung, Regen oder Tau geschützt ist. Wenn Sie den Scooter lange lagern, laden Sie die Batterie auf volle Kapazität und klemmen Sie dann die Batterieklemme ab. Für Details wenden Sie sich an Ihren Händler.2

7. INSPEKTION UND WARTUNG

♦ Schalten Sie den Scooter mit dem Zündschlüssel ab, bevor Sie ihn bewegen. Steigen Sie immer vom Scooter ab, bevor Sie ihn bewegen.

Heben Sie den Scooter am Fahrgestell an, nicht an der Verkleidung. Das Anheben des Scooters am Stoßdämpfer kann zu Sachschäden oder Verletzungen führen. ♦ Fragen Sie aus Sicherheitsgründen immer um Hilfe. Zum Bewegen oder Anheben des ganzen Scooters werden zwei Personen benötigt. Wenn Sie allein sind, demontieren Sie den Scooter vor dem Anheben. Siehe Abschnitt unten.

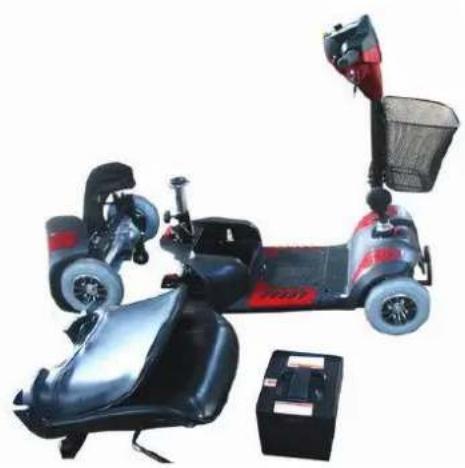

Der Venus3/4 kann ohne Werkzeuge in vier Teile zerlegt werden: den Sitz (Gewicht 6 kg), den vorderen Teil (Gewicht 13,4 kg), den hinteren Teil (10,6 kg) und den Batteriepack. Gehen Sie wie folgt vor:

Drücken Sie den Sitzdrehhebel und ziehen Sie gleichzeitig den Sitz nach oben, um ihn zu entfernen.

Lösen Sie den Sitzpfostenknopf und entfernen Sie den Sicherungsstift. Entfernen Sie dann den oberen Sitzpfosten.

3. Öffnen Sie die Batteriefachabdeckung und nehmen Sie den Batteriepack heraus.

4. Lösen Sie den Einstellknopf der Lenksäule, klappen Sie die Lenksäule herunter und

ziehen Sie den Knopf wieder an.

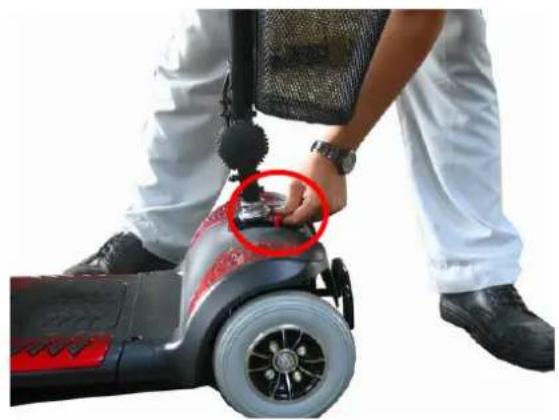

5. Verriegeln Sie Vorderrad und Lenksäule, indem Sie die Radsperre nach unten ziehen.

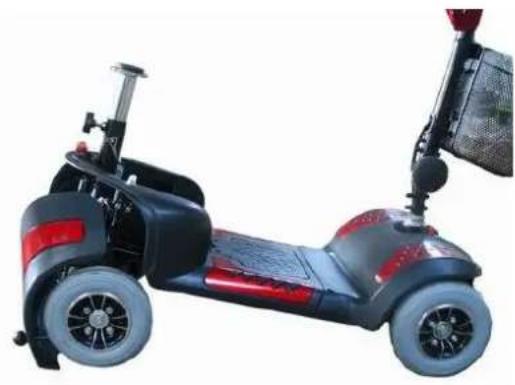

6. Drücken Sie den Satzpfosten herunter, um den hinteren Bereich des Scooters nach

hinten zu drücken, bis der hintere Bereich vertikal auf dem hinteren Stoßdämpfer steht.

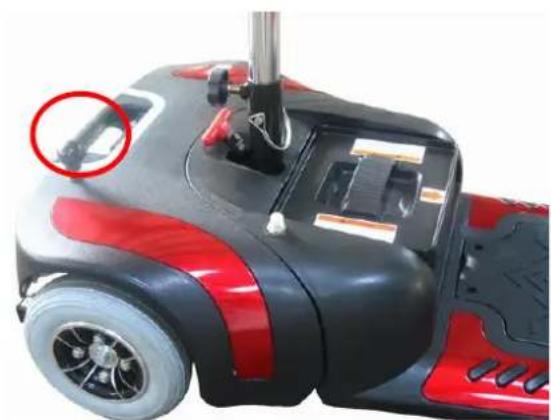

7. Ziehen Sie den elektrischen Verbinder ab, der den vorderen und hinteren Teil

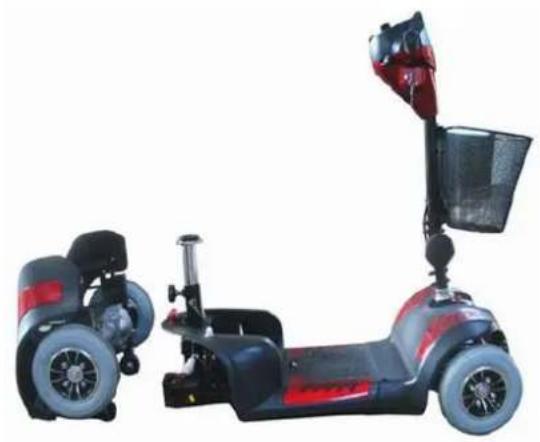

8. Heben Sie den vorderen Teil an, bis die unteren Bolzen die gebogenen Sperrklammern

am hinteren Teil nicht mehr berühren.2

7. INSPEKTION UND WARTUNG

1 Warnung Ziehen Sie immer den elektrischen Verbinder des hinteren Teils ab, bevor Sie die beiden Teile trennen.

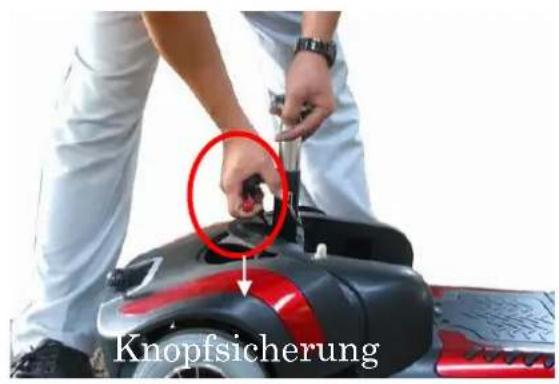

Vorschlag Das Verfahren zum Zusammenbau ist im Wesentlichen das umgekehrte Verfahren des Auseinandernehmens. Studieren Sie zunächst Text und Fotos im Demontageverfahren, bevor Sie den Scooter wieder zusammensetzen. Knopfsicherung2

7. INSPEKTION UND WARTUNG

1. Bringen Sie den vorderen und hinteren Teil des Venu3/4.

Richten Sie die unteren gebogenen Sperrklammern des vorderen Teils an den entsprechenden Bolzen an der Vorderseite des hinteren Teils aus.

3. Stecken Sie den elektrischen Verbinder ein, um den vorderen und hinteren Teil zu

4. Halten Sie den unteren Sitzpfosten, während Sie gleichzeitig den hinteren Teil nach

vorne schwenken, bis die gebogenen Sperrklammer vollständig mit den oberen hinteren Bolzen verbunden sind. Lösen Sie den Einstellknopf der Lenksäule, heben Sie die Lenksäule in die gewünschte Position und ziehen Sie den Einstellknopf wieder an.

6. Bringen Sie den oberen Sitzpfosten wieder in die gewünschte Höhe. Sichern Sie ihn

mit dem Sicherungsstift und ziehen Sie den Sicherungspfostenknopf an.

7. Setzen Sie die Batterien von oben aus wieder ein.

8. Bringen Sie den Sitz wieder an und drehen Sie ihn, bis er in der richtigen Position

einrastet. 1 Warnung Vergewissern Sie sich nach der Montage der Venus3/4, dass der Einstellknopf für die Lenksäule gesichert ist.2

8. BESEITIGEN VON STÖRUNGEN

■ BESEITIGEN VON STÖRUNGEN

Wenn Sie Probleme mit dem Scooter haben, können Sie Folgendes überprüfen, bevor Sie das Fahrzeug zu einem Händler bringen. Wenn Sie das Problem nicht lösen können, wenden Sie sich an Ihren Händler. Störung Symptom Abhilfe Scooter lässt sich nicht einschalten

• Batterien nicht angeschlossen

• Vorderer und hinterer Teil nicht verbunden

• Trennschalter ausgelöst

• Prüfen, ob die Batterien angeschlossen sind

• Verbindung zwischen vorderem und hinterem Teil überprüfen

• Haupttrennschalter betätigen zum Zurücksetzen Scooter lässt sich einschalten, fährt aber nicht

• Ladegerät angeschlossen

• Motor im Freilaufmodus

• Batterieladung überprüfen

• Freilaufhebel wieder einlegen Scooter langsam

• Geschwindigkeitsein- stellung niedrig

• Batterieladung prüfen und/oder aufladen

• Stellung des Geschwindig- keitsreglers überprüfen Sitz bewegt sich bei der Nutzung

Sitz nicht eingerastet • Sitz langsam drehen, bis er einrastet und sicher ist Lenksäule erscheint lose • Einstellknopf der Lenksäule lose

Einstellknopf der Lenksäule anziehen Unbeabsichtigtes Hupensignal

Störung am Scooter • Sicherstellen, dass der Steuerungshebel gelöst ist; Scooter ein- und ausschaltet; Batterien aufladen.2

TECHNISCHE DATEN Modell Venus3 Venus4 Abmessungen (L x B x H in mm) (L x B x H in Zoll) 960 x 480 x 880 mm 37,8“ x 18,9” x 34,6” 39,8 kg / 87,6 lb Gewicht (kg), mit Batterie ohne Batterie 30 kg / 66 lb Batterie 12 V 12 Ah x 2 Ladegerät 24 V 2 A Vorderreifen 200 x 50 solide Hinterreifen 200 x 50 solide Antriebssystem Direkthinterradantrieb (mit Differenzialgetriebe) Bremssystem Elektromagnetische Bremse Steuerung Über Geschwindigkeitshebel Höchstgeschwindigkeit 6,4 km/h / 4 mph Steigungswinkel 6°- 8° Reichweite (siehe Hinweis) 16 km / 10 Meilen Max. Benutzergewicht 115 kg / 250 lbs Anmerkung: Der Hersteller behält sich das Recht vor, die technischen Daten bei Bedarf zu ändern. Die endgültigen technischen Daten sind abhängig von dem speziellen Scooter, den Sie bei Ihrem Händler erwerben. Hinweis: Die maximale Fahrstrecke basiert auf einer Umgebungstemperatur von 20 °C, einem 75 kg schweren Fahrer und einer brandneuen, voll aufgeladenen Batterie bei einer konstanten Fahrgeschwindigkeit von 6 km/h mit 70 % abgegebener Batterieleistung.2

GEWÄHRLEISTUNG Es gibt eine umfassende zwölfmonatige Gewährleistung ab dem Datum der Lieferung Ihres neuen Scooters. Die Gewährleistung deckt Reparaturen oder Austausch des Scooters während dieses Zeitraums ab. Weitere Einzelheiten finden Sie in den Gewährleistun

en unten. Gewährleistungsbedingungen 1. Alle Arbeiten oder Einbauten von Ersatzteilen müssen von einem autorisierten Händler/Servicevertreter durchgeführt werden.

2. Um die Gewährleistung in Anspruch zu nehmen, wenden Sie sich an den unten genannten Servicevertreter.

3. Wenn ein Teil des Scooters aufgrund von Material- oder Herstellungsfehlern innerhalb von zwölf Monaten nach Lieferung repariert oder ganz oder teilweise ausgetauscht werden muss, erfolgt dies kostenlos. Hinweis: Die Gewährleistung ist nicht übertragbar. 4. Für alle reparierten oder ausgetauschten Teile gilt eine Gewährleistung bis zum Ende des ursprünglichen Gewährleistungszeitraums. 5. Für Teile, die nach Ablauf der ursprünglichen Gewährleistung ausgetauscht wurden, gilt eine Gewährleistung von drei Monaten. 6. Verbrauchsmaterialien fallen normalerweise nicht unter die Gewährleistung, sofern sie nicht eindeutig als direkte Folge eines Herstellungs- oder Materialfehlers ausgetauscht werden müssen. Darunter fallen unter anderem Polster, Reifen und Batterien.

Die obigen Gewährleistungsbedingungen gelten für brandneue, zum vollen Preis erworbene Scooter. Wenn Sie sich nicht sicher sind, ob ihr Scooter abgedeckt ist, wenden Sie sich an den Servicevertreter.

8. Normalerweise wird keine Haftung übernommen bei Ausfällen des Scooters infolge von:

a) Nichteinhaltung der Wartungsempfehlungen des Herstellers für das entsprechende Teil. b) Verwendung nicht vom Hersteller vorgeschriebener Teile c) Beschädigung des Scooters oder Teils aufgrund von Fährlässigkeit, Unfällen und unsachgemäßer Nutzung d) Änderung des Scooters oder Teils gegenüber den Spezifikationen des Herstellers oder Versuch von Reparaturen vor Benachrichtigung des Servicevertreters. Die Kontaktdaten Ihres örtlichen Servicevertreters finden Sie im Kasten unten. Bei Problemen mit Ihrem Scooter wenden Sie sich an ihn und geben Sie ihm alle relevanten Informationen, so dass er Ihnen schnell helfen kann.

Der Hersteller behält sich das Recht vor, Gewichte, Abmessungen und andere technische Daten ohne Ankündigung zu ändern. Alle in dieser Anleitung genannten Zahlen, Abmessungen und Kapazitäten sind Anhaltspunkte und stellen keine technischen Daten dar. Autorisierter Servicevertreter Name Adresse

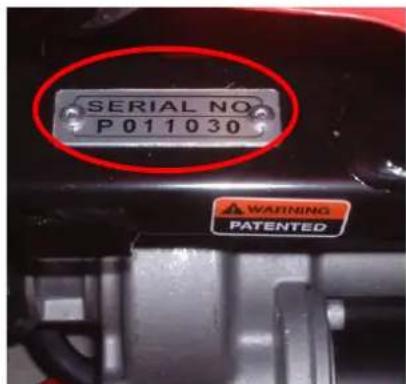

Um korrekten Service nach dem Kauf und Gewährleistung zu garantieren, notieren Sie bitte die Fahrzeugidentifikationsnummer, die sich hinten rechts am Rahmen befindet.

……………………………………………………………………………………………………………………………… Formular für Gewährleistungsansprüche Name

Geschlecht 口Männlich 口Weiblich Geburtsdatum Jahr Monat Tag Adresse

Modell 口Venus3 口Venus4 FIN des Scooters: FIN Motorseriennr. Schlüs- selnr. Kaufdatum Jahr Monat Tag Unterschrift des Käufers
