MANUALE UTENTE GHDP 6315 N EINHELL

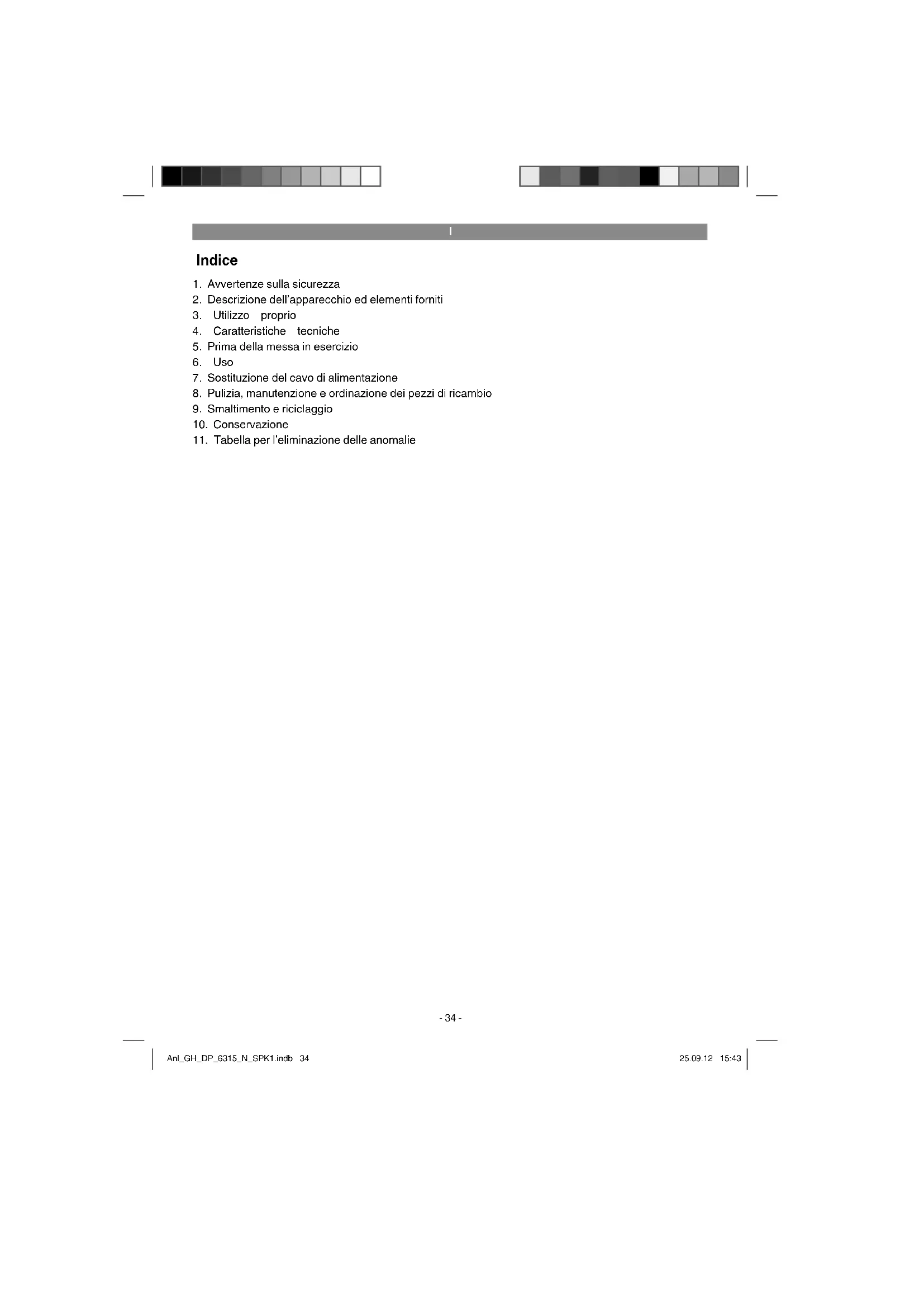

1. Avvertenze sulla sicurezza

2. Descrizione dell’apparecchio ed elementi forniti

4. Caratteristiche tecniche

5. Prima della messa in esercizio

7. Sostituzione del cavo di alimentazione

8. Pulizia, manutenzione e ordinazione dei pezzi di ricambio

9. Smaltimento e riciclaggio

11. Tabella per l’eliminazione delle anomalie

Avvertimento - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso Anl_GH_DP_6315_N_SPK1.indb 35Anl_GH_DP_6315_N_SPK1.indb 35 25.09.12 15:4325.09.12 15:43I

Attenzione! Nell’usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesi- oni e danni. Quindi leggete attentamente queste istruzioni per l’uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l’apparecchio ad altre persone, consegnate ques- te istruzioni per l’uso/le avvertenze di sicurezza insieme all’apparecchio. Non ci assumiamo al- cuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Avvertimento! Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avver- tenze di sicurezza e delle istruzioni possono cau- sare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avvertenze e le istruzioni per eventuali necessità future. Attenzione! Nel caso di stagni, laghetti di giardini o piccole vasche e nelle loro vicinanze l’uso dell’apparecchio è consentito solo con in- terruttore di sicurezza per correnti di guasto con una corrente nominale di intervento fi no a 30 mA (secondo la norma VDE 0100 parte 702 e parte 738). L’apparecchio non è adatto all’uso in piscine, piscine per bambini di ogni tipo e vasche in cui possano essere presenti persone o animali mentre essa è in funzione. È vietato l’uso dell’apparecchio in presenza di persone o animali nella zona di pericolo. Rivolgetevi al vostro elettricista specializzato! Questo apparecchio non è destinato ad essere usato da persone (bambini compresi) con ca- pacità fi siche, sensoriali o mentali limitate o che manchino di esperienza e/o conoscenze, a meno che non vengano sorvegliati da una persona res- ponsabile per la loro sicurezza o abbiano ricevuto da essa istruzioni su come usare l’apparecchio. I bambini devono essere sorvegliati per assicurarsi che non giochino con l’apparecchio. Attenzione!

Prima di mettere in funzione una nuova pompa per acque reflue fate controllare da uno specialista che - la messa a terra, - la messa a terra del neutro e - il circuito di sicurezza per correnti di guasto corrispondano alle norme di sicurezza dell’ente responsabile della fornitura di ener- gia elettrica e funzionino in modo corretto.

I collegamenti elettrici ad innesto devono es- sere protetti dall’umidità.

In caso di pericolo di inondazioni collocate i collegamenti ad innesto in un’area che non ne venga interessata.

Si deve comunque evitare in ogni caso di convogliare liquidi aggressivi e sostanze ab- rasive.

L’apparecchio deve essere protetto dal gelo.

L’apparecchio deve essere protetto da un fun- zionamento a secco.

Adottate misure atte a tenere l’apparecchio lontano dalla portata dei bambini.

Eventuali impurità nel liquido potrebbero es- sere dovute alla fuoriuscita di lubrificanti.

2. Attacco universale del tubo fl essibile

3. Griglia di aspirazione

4. Interruttore a galleggiante

2.2 Elementi forniti

Verifi cate che l‘articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio Assistenza presentando un documento di ac- quisto valido entro e non oltre i 5 giorni lavorativi dall‘acquisto o al centro fai-da-te competente più vicino. Al riguardo fate attenzione alla Tabella Garanzia nelle disposizioni di garanzia alla fi ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela l’apparecchio dalla confezione.

Togliete il materiale d’imballaggio e anche i fermi di trasporto / imballo (se presenti).

Controllate che siano presenti tutti gli elemen- ti forniti.

Se possibile, conservate l’imballaggio fino alla scadenza della garanzia. Attenzione! L’apparecchio e il materiale d’imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi lm e pic- coli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

Istruzioni per l’uso originali

Avvertenze di sicurezza

L‘apparecchio che avete acquistato è destinato a convogliare acqua con una temperatura massima di 35° C. L‘apparecchio non deve essere asso- lutamente usato per altri liquidi, in particolare se si tratta di carburanti per motori, detergenti e altri prodotti chimici! Eventuali condizioni speciali d’installazione van- no chiarite prima della messa in esercizio della pompa! In caso di danni causati ad esempio da sporcizia, da una caduta di corrente o da una guarnizione difettosa, dovrete installare nuove misure di protezione. Le misure di protezione sono ad esempio: pompe con funzionamento parallelo su un circuito di cor- rente con protezione separata, sensori di umidità per il disinserimento e dispositivi di sicurezza simili. In caso di dubbi fatevi consigliare assolutamente da un tecnico di impianti sanitari. L‘impiego dell‘apparecchio è però possibile ovun- que si debba pompare dell‘acqua, per es. in casa, in giardino e in molti altri settori. Non deve essere usato per vasche di piscine! Per usare l’apparecchio in acqua con fondo natu- rale e fangoso, mettetelo in un posto un po’ solle- vato, per es. su dei mattoni. L’apparecchio non è adatto per l’uso continuo, per es. come pompa di circolazione nel laghetto. La durata utile prevista dell’apparecchio si ridurrà notevolmente, poiché l’apparecchio non è stato costruito per una sollecitazione continua. L’apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L’utilizzatore/l’operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino. Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigi- anale o industriale. Non ci assumiamo alcuna garanzia quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

4. Caratteristiche tecniche

Allacciamento alla rete ...................230V ~ 50 Hz Potenza assorbita ................................. 630 Watt Portata max. ..........................................17.000 l/h Prevalenza max. ............................................. 8 m Profondità di immersione max. ....................... 5 m Temperatura max. dell’acqua ....................... 35°C Attacco del tubo fl essibile ca. 47, 8 mm (G11/2)IG Corpi estranei max. ...............................Ø 15 mm Altezza del punto di commutazione ON .......................max. ca. 50 cm Altezza del punto di commutazione OFF ........................min. ca. 5 cm Tipo di protezione: .......................................IPX8

5. Prima della messa in esercizio

L’installazione dell’apparecchio viene eff ettuata o

in modo fisso con tubazione rigida

in modo fisso con tubazione flessibile Avvertenza La portata max. si raggiunge soltanto con un diametro max. della tubazione, collegando tuba- zioni e tubi fl essibili più piccoli si riduce la portata. Usando l’attacco universale del tubo fl essibile (Fig. 1/Pos. 2) esso dovrebbe essere accorciato fi no all’attacco usato come mostrato nella Fig. 3 per non ridurre la portata senza motivo. Tubazioni fl essibili devono essere fi ssate con una fascetta (non compresa nella fornitura) all’attacco univer- sale del tubo fl essibile. Anl_GH_DP_6315_N_SPK1.indb 37Anl_GH_DP_6315_N_SPK1.indb 37 25.09.12 15:4325.09.12 15:43I

Da osservare! Durante l’installazione fate attenzione a non mon- tare mai l’apparecchio appeso al tubo di mandata o al cavo della corrente. L’apparecchio deve esse- re agganciato alla maniglia prevista o deve essere appoggiata sul fondo del pozzo. Per garantire un perfetto funzionamento dell’apparecchio, il fondo del pozzo deve essere sempre libero da fango o da altro sporco. In caso di un livello d’acqua insuffi ciente, il fango nel pozzo può asciugarsi rapidamente e impedire all’apparecchio di avviar- si. Perciò è necessario controllare regolarmente l’apparecchio (eseguite tentativi di avviamento). Avvertenza Il pozzetto della pompa deve avere dimensioni di almeno 50 x 50 x 50 cm perché l’interruttore a galleggiante possa muoversi liberamente.

5.2 Collegamento alla rete

L’apparecchio da voi acquistato è già dotato di una spina con messa a terra. L’apparecchio è concepito per essere collegato ad una presa di corrente con messa a terra da 230 V ~ 50 Hz. Assicuratevi che la presa di corrente sia suffi ci- entemente protetta (almeno 6 A) ed in perfetto stato. Inserite la spina nella presa di corrente. In tal modo l’apparecchio è pronto all’esercizio. Attenzione! Al fi ne di evitare rischi, tale operazione deve es- sere eseguita da un elettricista specializzato o da un servizio di assistenza.

Dopo aver letto attentamente queste istruzioni di installazione ed uso, potete mettere in esercizio l’apparecchio tenendo presente i seguenti punti.

Accertatevi che l’apparecchio sia installato in modo sicuro.

Verificate che il tubo di mandata sia stato montato in modo corretto.

Assicuratevi che il collegamento elettrico sia di 230 V ~ 50 Hz.

Verificate che la presa elettrica sia in perfetto stato.

Assicuratevi che umidità e acqua non raggi- ungano in nessun caso l’allacciamento alla rete.

Evitate che l’apparecchio funzioni a secco. Impostazione del punto di commutazione ON/OFF: Il punto di commutazione ON /OFF può essere impostato spostando l’interruttore a galleggiante nelle diverse posizioni. Prima della messa in eser- cizio controllate i seguenti punti:

L’interruttore a galleggiante deve essere montato in modo tale che l’altezza del punto di attivazione ON e quella del punto di di- sattivazione OFF possano essere raggiunte facilmente e con un impiego di forza ridotto. Accertatevene collocando l’apparecchio in un recipiente pieno d’acqua e sollevando e poi abbassando a mano con cautela l’interruttore a galleggiante. Facendo ciò potete constatare se l’apparecchio si attiva e disattiva.

Assicuratevi anche che la distanza fra la par- te superiore dell’interruttore a galleggiante ed il supporto del cavo non sia troppo ridotta. In caso di distanza insufficiente non viene ga- rantito il perfetto funzionamento.

Nel regolare l’interruttore a galleggiante fate attenzione che quest’ultimo non venga a contatto del fondo prima della disattivazione dell’apparecchio. Attenzione! Pericolo di fun- zionamento a secco. Esercizio manuale L’interruttore a galleggiante deve essere montato come nella Fig. 1. In questo modo l‘apparecchio è sempre in funzione. L‘apparecchio deve essere utilizzato in questa modalità operativa solo sotto sorveglianza per evitare il funzionamento a secco. L‘apparecchio deve essere disinserito (staccan- do la spina dalla presa di corrente) non appena l´acqua cessa di uscire dal tubo di mandata.

7. Sostituzione del cavo di

alimentazione Se il cavo di alimentazione di questo apparecchio viene danneggiato deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualifi cata al fi ne di evitare pericoli. Anl_GH_DP_6315_N_SPK1.indb 38Anl_GH_DP_6315_N_SPK1.indb 38 25.09.12 15:4325.09.12 15:43I

8. Pulizia, manutenzione e

ordinazione dei pezzi di ricambio Prima di ogni lavoro di manutenzione staccate la spina dalla presa di corrente.

Prima di ogni lavoro di manutenzione stacca- te la spina dalla presa di corrente.

In caso di impiego mobile, l’apparecchio deve ogni volta essere lavato con acqua pulita dopo l’uso.

In caso di un utilizzo fisso si consiglia di con- trollare il funzionamento dell’interruttore a galleggiante ogni 3 mesi.

Togliete con un getto d’acqua filetti, peluzzi e particelle fibrose che si siano eventualmente depositati nella carcassa.

Ogni 3 mesi togliete il fango dal fondo del vano in cui si trova la pompa e pulitene anche le pareti.

Pulite l’interruttore a galleggiante e liberatelo dai depositi.

All’interno dell’apparecchio non si trovano altre parti sottoposte ad una manutenzione qualsiasi.

8.3 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:

numero del pezzo di ricambio del ricambio necessitato. Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

9. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evita- re i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò es- sere utilizzato di nuovo o riciclato. L‘apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono essere gettati nei rifi uti domestici. Per uno smaltimento corretto l‘apparecchio va con- segnato ad un apposito centro di raccolta. Se non vi è noto nessun centro di raccolta, rivolgetevi per informazioni all‘amministrazione comunale.

Conservate l’apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non ac- cessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30 °C. Conservate l’elettroutensile nell’imballaggio ori- ginale. Anl_GH_DP_6315_N_SPK1.indb 39Anl_GH_DP_6315_N_SPK1.indb 39 25.09.12 15:4325.09.12 15:43I

11. Tabella per l’eliminazione delle anomalie

Anomalie Cause Rimedio Il motore non si avvia - Manca la tensione di rete - L‘interruttore a galleggiante non funziona - Controllate la tensione di rete - Portate l‘interruttore a galleggiante in una posizione più elevata L‘apparecchio non convoglia - Filtro in entrata ostruito - Tubo di mandata piegato - Pulite con un getto d‘acqua il fi ltro in entrata - Eliminate la piega La pompa non si disinserisce - L‘interruttore a galleggiante non può abbassarsi - Installate bene l‘apparecchio sul fondo del pozzo Portata insuffi ciente - Filtro in entrata ostruito - Prestazioni ridotte a causa di impurità e corpi estranei abrasivi nell‘acqua - Pulite il fi ltro in entrata - Pulite l‘apparecchio e sostituite le parti usurate La pompa si spegne dopo un breve peri- odo di esercizio - Il salvamotore spegne l‘apparecchio a causa del notevole sporco presente nell‘acqua - Temperatura dell‘acqua trop- po alta, il salvamotore spegne l‘apparecchio - Staccate la spina e pulite l‘apparecchio e il pozzo - Tenete presente la temperatura massima dell‘acqua di 35°C! Anl_GH_DP_6315_N_SPK1.indb 40Anl_GH_DP_6315_N_SPK1.indb 40 25.09.12 15:4325.09.12 15:43I

Solo per paesi membri dell’UE Non smaltite gli elettroutensili nei rifi uti domestici! Secondo la direttiva europea 2002/96/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile. Alternativa di riciclaggio alla richiesta di restituzione: il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vec- chio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen- za elementi elettrici forniti insieme ai vecchi apparecchi. La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della iSC GmbH. Con riserva di apportare modifi che tecniche Anl_GH_DP_6315_N_SPK1.indb 41Anl_GH_DP_6315_N_SPK1.indb 41 25.09.12 15:4325.09.12 15:43I

Disposizioni di garanzia La ditta iSC GmbH, ovvero il centro fai-da-te competente, garantisce l‘eliminazione di difetti ovvero la sostituzione dell‘apparecchio in conformità con la tabella seguente, senza che ciò infl uisca sui diritti di garanzia previsti dalla legge. Categoria Esempio Prestazione di garanzia Difetti di materiale o fabbrica- zione 24 mesi Parti soggette ad usura * Girante della pompa 6 mesi Materiale di consumo/ parti di consumo * Garanzia solo in caso di difetto immediato (24h dopo acquisto/ data documento di acquisto) Parti mancanti 5 giorni lavorativi

• non necessariamente compreso tra gli elementi forniti! Relativamente a parti soggette ad usura, materiale di consumo e parti mancanti, la ditta iSC GmbH, ov- vero il centro fai-da-te responsabile, garantisce un‘eliminazione dei difetti ovvero una fornitura sostitutiva solo se il difetto viene comunicato entro 24h (materiale di consumo), 5 giorni lavorativi (parti mancanti) o 6 mesi (parti soggette ad usura) dall‘acquisto e se la data di acquisto viene documentata tramite il documento di acquisto. In caso di difetti del materiale o di fabbricazione vi preghiamo in caso di garanzia di presentare l‘apparecchio con il certifi cato di garanzia accluso, compilato in tutte le sue parti. In questo caso è im- portante che riportiate una precisa descrizione del difetto. A tal fi ne rispondete alle seguenti domande.

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)? Descrivete che cosa non funziona. Anl_GH_DP_6315_N_SPK1.indb 42Anl_GH_DP_6315_N_SPK1.indb 42 25.09.12 15:4325.09.12 15:43I

Certifi cato di garanzia Gentili clienti, i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l’apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all’indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del servizio assistenza sotto indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Queste condizioni di garanzia regolano ulteriori prestazioni di garanzia. La presente garanzia non

tocca i vostri diritti al ricorso di garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente le anomalie riconducibili a difetti del materiale o

di produzione ed è limitata all’eliminazione di queste anomalie o alla sostituzione dell’apparecchio. Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigi- anale o industriale. Un contratto di garanzia non viene concluso quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o con attività equivalenti. Dalla nostra garanzia sono escluse inoltre le prestazioni di risarcimento per danni dovuti al trasporto o danni causati dalla mancata osservanza delle istruzioni per il montaggio o per installazione non corretta, dalla mancata osservanza delle istruzioni per l’uso (come per es. collegamento a tensione di rete o tipo di corrente non corretto), dall’uso improprio o illecito (come per es. sovraccarico dell’apparecchio o utilizzo di utensili o accessori non consentiti), dalla mancata osservanza delle norme di sicurezza e di manutenzione, dalla penetrazione di corpi estranei nell’apparecchio (come per es. sabbia, pietre o polvere), dall’impiego della forza o dall’infl usso esterno (come per es. danni dovuti a caduta) e dall’usura normale e dovuta all’impiego. Ciò vale particolarmente per batterie, per esse concedia- mo tuttavia 12 mesi di garanzia. Il diritti di garanzia decadono quando sono già eff ettuati interventi sull’apparecchio.

3. Il periodo di garanzia è 2 anni e inizia alla data d’acquisto dell’apparecchio. I diritti di garanzia devo-

no essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell’apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l’apparecchio o per pezzi di ricambio eventualmente installati non inizia un nuovo periodo di garanzia. Questo vale anche nel caso si ricorra ad un servizio sul posto.

4. Per la rivendicazione dei vostri diritti di garanzia inviate l’apparecchio difettoso franco di porto

all’indirizzo sotto indicato. Allegate lo scontrino di cassa in originale o un’altra prova d’acquisto che riporti la data. Conservate bene perciò lo scontrino di cassa come prova! Indicate il motivo di recla- mo nel modo più dettagliato possibile. Se il difetto dell’apparecchio rientra nella nostra prestazione di garanzia, ricevete l’apparecchio riparato o un apparecchio nuovo a stretto giro di posta. Naturalmente eff ettuiamo a pagamento anche riparazioni sull’apparecchio che non rientrano o non rien- trano più nella garanzia. A tale scopo inviate l’apparecchio all’indirizzo del servizio assistenza. Per parti mancanti, di consumo e soggette ad usura rimandiamo alle limitazioni di questa garanzia se- condo le Disposizioni di garanzia di queste istruzioni per l‘uso. Anl_GH_DP_6315_N_SPK1.indb 43Anl_GH_DP_6315_N_SPK1.indb 43 25.09.12 15:4325.09.12 15:43S
