AW261170 - Cappa da cucina GAGGENAU - Manuale utente e istruzioni gratuiti

Marca	Gaggenau
Modello	AW261170
Tipo di prodotto	Cappa aspirante
Larghezza	900 mm
Profondità	500 mm
Peso	Circa 22 kg
Alimentazione elettrica	220-240 V, 50 Hz
Lunghezza del cavo	1,30 m
Modalità di funzionamento	Evacuazione esterna o ricircolo con filtro a carbone attivo
Velocità di aspirazione	3 velocità normali + 1 velocità intensiva (arresto automatico dopo 5 min)
Illuminazione	Alogena 12 V, 20 W max, attacco G4, con dimmer
Funzioni speciali	Arresto ritardato (10 min), ventilazione intermittente (5 min/ora), programmazione della durata intensiva
Indicatore di saturazione	Sì, lampeggia dopo 30 ore di funzionamento per i filtri grassi
Filtri antigrasso	Metallici, lavabili in lavastoviglie o a mano
Filtro a carbone attivo	Sostituibile, durata circa 1 anno in uso normale
Pulizia delle superfici	Acciaio inox: detergente speciale (rif. 461731); alluminio e plastica: detergente per vetri non aggressivo
Distanza minima (elettrico)	550 mm tra il piano cottura e il bordo inferiore della cappa
Distanza minima (gas)	650 mm
Sicurezza	Arresto automatico in modalità intensiva, prevenzione dei rischi di ustioni e incendi
Pezzi di ricambio disponibili	Filtri antigrasso, filtro a carbone attivo, lampada alogena G4, detergente inox
Garanzia	Consultare il libretto di servizio fornito

Domande frequenti - AW261170 GAGGENAU

Come pulire i filtri antigrasso della cappa Gaggenau AW261170?

I filtri antigrasso metallici si puliscono in lavastoviglie o a mano con acqua calda e detersivo per piatti. Evitare detergenti acidi o basici. Si consiglia di pulirli circa una volta al mese se si utilizza la cappa 1-2 ore al giorno.

A cosa serve l'indicatore di saturazione F che lampeggia?

La spia F lampeggia dopo 30 ore di funzionamento per ricordare di pulire i filtri antigrasso. Dopo la pulizia, la spia si spegne automaticamente.

Come sostituire la lampada alogena della cappa?

Spegnere prima l'alimentazione elettrica. Rimuovere l'anello della lampada con un cacciavite, sostituire con una lampada alogena 12 V, 20 W max, attacco G4. Maneggiare la lampada con un panno pulito. Rimettere l'anello e ripristinare l'alimentazione.

Come installare il filtro a carbone attivo per la modalità ricircolo?

Rimuovere prima i filtri antigrasso. Inserire il filtro a carbone attivo premendo fino a quando scatta. Rimontare i filtri antigrasso. Il filtro deve essere sostituito circa una volta all'anno.

Qual è la differenza tra la modalità evacuazione esterna e la modalità ricircolo?

In modalità evacuazione, l'aria viene espulsa all'esterno tramite un condotto. In modalità ricircolo, l'aria viene filtrata da un filtro a carbone attivo prima di essere rimessa in circolo in cucina. Il ricircolo richiede un kit specifico e un filtro a carbone attivo.

Come utilizzare l'arresto ritardato sulla cappa?

Selezionare prima la velocità desiderata (1, 2, 3 o Int), quindi premere il tasto dell'illuminazione. Il ventilatore si fermerà automaticamente dopo 10 minuti, ma l'illuminazione rimane accesa.

Cosa fare se i tasti di comando non rispondono?

Scollegare la cappa dalla presa elettrica o spegnere l'interruttore per circa un minuto, poi ricollegare. Questo ripristina l'elettronica. Se il problema persiste, contattare il servizio post-vendita.

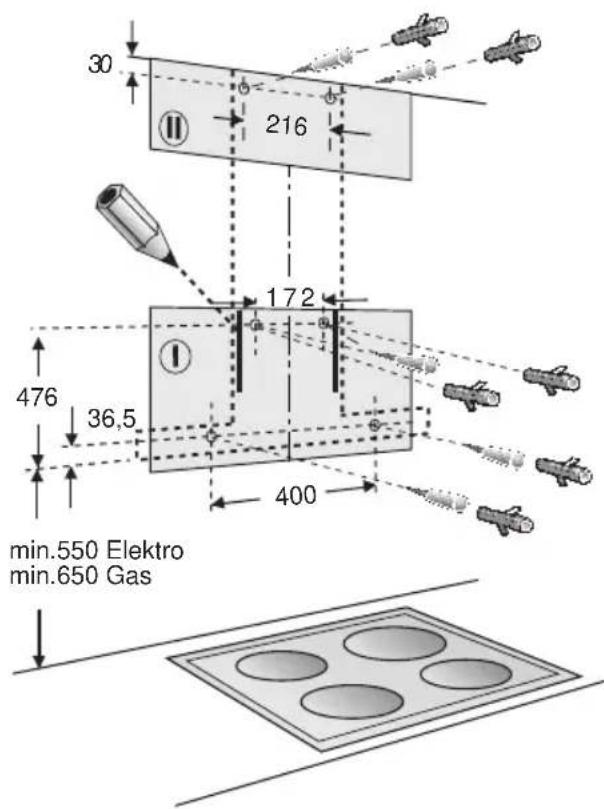

Quale distanza minima devo rispettare tra la cappa e il piano cottura?

Per piani a induzione o elettrici: almeno 550 mm. Per piani a gas: almeno 650 mm. Queste distanze sono misurate tra il piano cottura e il bordo inferiore della cappa.

Posso usare la cappa sopra un fornello a gas senza rischi?

Sì, ma non far funzionare tutti i bruciatori a piena potenza contemporaneamente per più di 15 minuti, poiché il calore può danneggiare la cappa. Usare sempre la cappa alla massima potenza se sono accesi più di tre bruciatori.

Dove posso trovare il numero di serie della mia cappa?

La targhetta si trova all'interno della cappa, dopo aver rimosso la griglia del filtro. Annotare i numeri E e FD prima di contattare il servizio post-vendita.

MANUALE UTENTE AW261170 GAGGENAU

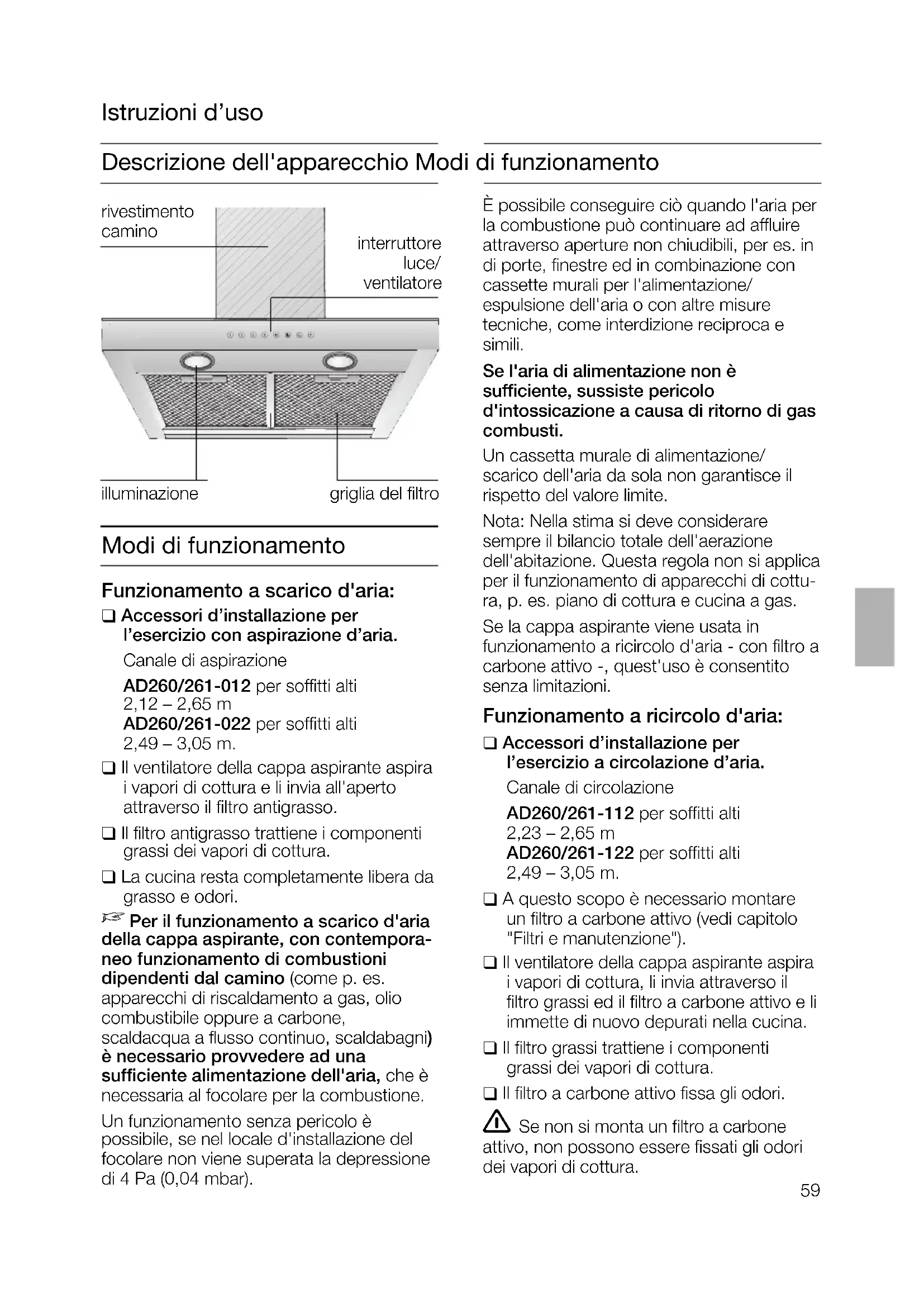

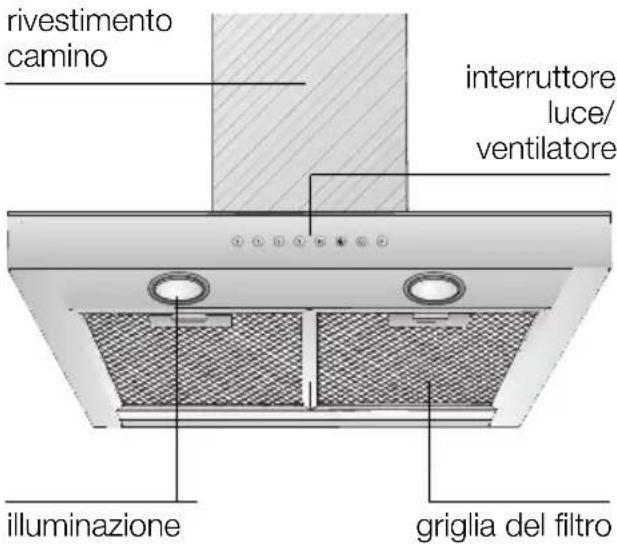

Descrizione dell'apparecchio Modi di funzionamento

rivestimento camino interruttore luce/ ventilatore illuminazione griglia del filtro

Modi di funzionamento

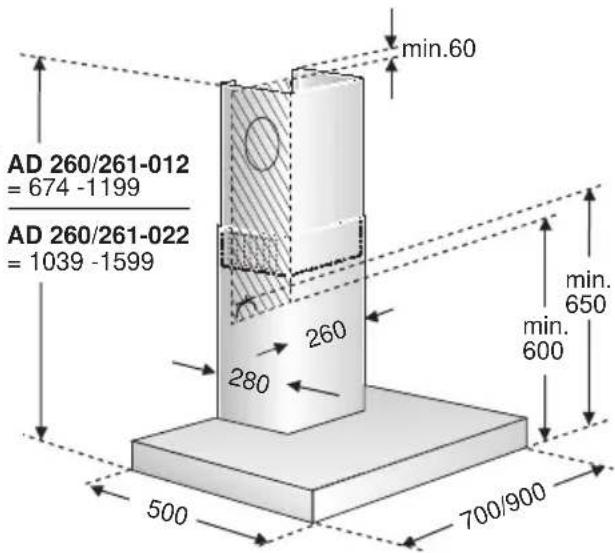

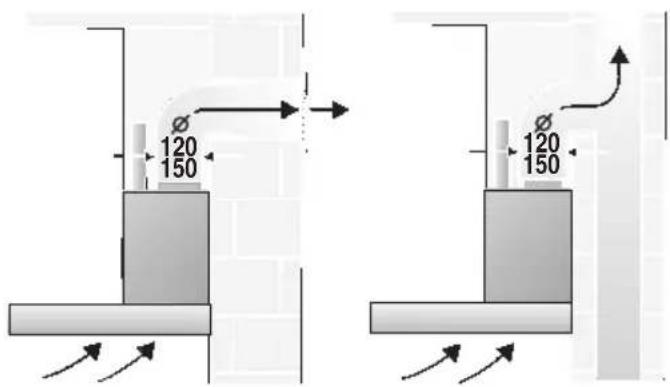

Funzionamento a scarico d'aria:

□ Accessori d'installazione per l'esercizio con aspirazione d'aria.

Canale di aspirazione

AD260/261-012 per soffitti alti 2,12 - 2,65 m

AD260/261-022 per soffitti alti 2,49 - 3,05 m.

Il ventilatore della cappa aspirante aspira i vapori di cottura e li invia all'aperto attraverso il filtro antigrasso.

□ Il filtro antigrasso trattiene i componenti grassi dei vapori di cottura.

□ La cucina resta completamente libera da grasso e odori.

Per il funzionamento a scarico d'aria della cappa aspirante, con contemporaneo funzionamento di combustioni dipendenti dal camino (come p. es. apparecchi di riscaldamento a gas, olio combustibile oppure a carbone, scaldacqua a flusso continuo, scaldabagni) è necessario provvedere ad una sufficiente alimentazione dell'aria, che è necessaria al focolare per la combustione.

Un funzionamento senza pericolo è possibile, se nel locale d'installazione del focolare non viene superata la depressione di 4 Pa (0,04 mbar).

È possibile conseguire ciò quando l'aria per la combustione può continuare ad affluire attraverso aperture non chiudibili, per es. in di porte, finestre ed in combinazione con cassette murali per l'alimentazione/espulsione dell'aria o con altre misure tecniche, come interdizione reciproca e simili.

Se l'aria di alimentazione non è sufficiente, sussiste pericolo d'intossicazione a causa di ritorno di gas combusti.

Un cassetta murale di alimentazione/ scarico dell'aria da sola non garantisce il rispetto del valore limite.

Nota: Nella stima si deve considerare sempre il bilancio totale dell'aerazione dell'abitazione. Questa regola non si applica per il funzionamento di apparecchi di cottura, p. es. piano di cottura e cucina a gas.

Se la cappa aspirante viene usata in funzionamento a ricircolo d'aria - con filtro a carbone attivo -, quest'uso è consentito senza limitazioni.

Funzionamento a ricircolo d'aria:

□ Accessori d'installazione per l'esercizio a circolazione d'aria.

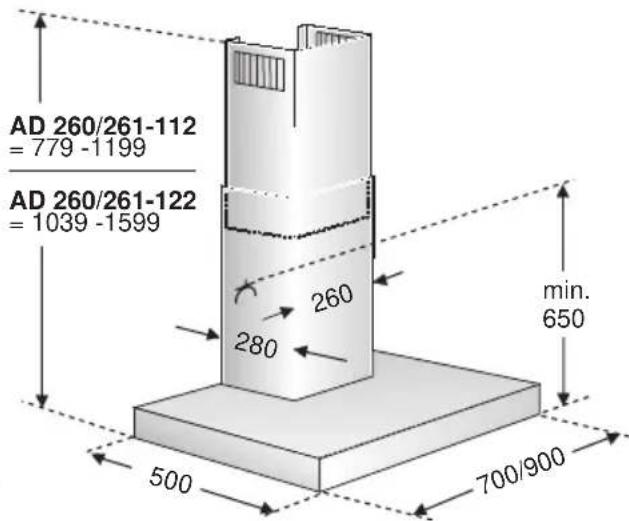

Canale di circolazione

AD260/261-112 per soffitti alti 2,23 - 2,65 m

AD260/261-122 per soffitti alti 2,49 - 3,05 m.

A questo scopo è necessario montare un filtro a carbone attivo (vedi capitolo "Filtri e manutenzione").

Il ventilatore della cappa aspirante aspira i vapori di cottura, li invia attraverso il filtro grassi ed il filtro a carbone attivo e li immette di nuovo depurati nella cucina.

□ Il filtro grassi trattiene i componenti grassi dei vapori di cottura.

□ Il filtro a carbone attivo fissa gli odori.

⚠ Se non si monta un filtro a carbone attivo, non possono essere fissati gli odori dei vapori di cottura.

Precede la prima utilizzazione

Primo impiego:

□ Questo libretto di istruzioni per l'uso è p r evisto per più versioni dell'apparecchio. É possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.
□ Questa cappa aspirante è conforme alle pertinenti norme di sicurezza.

Le riparazioni devono essere eseguite solo da personale specializzato.

Le riparazioni non eseguite a regola d'arte possono causare pericoli gravi per l'utilizzatore.

□ Prima di usare il nuovo apparecchio, leggete attentamente le istruzioni per l'uso. Esse contengono informazioni importanti per la Vostra sicurezza, e anche per l'uso e la manutenzione dell'apparecchio.
Conservate bene il libretto delle istruzioni per l'uso e il montaggio, per un eventuale successivo proprietario.
□ Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2002/96/CE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment – WEEE).

Questa direttiva definisce le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il territorio dell'Unione Europea.

Piani di cottura a gas / Fornelli a gas

Non usare tutti i fornelli contemporaneamente al massimo carico termico per un periodo prolungato (max. 15 minuti), altrimenti sussiste il pericolo di scottature, se si tocca la superficie dell'involucro o pericolo di danni alla cappa aspirante. Nell'uso della cappa aspirante sopra un piano di cottura a gas, in caso d'utilizzazione contemporanea di tre o più fornelli a gas, la cappa aspirante deve funzionare alla massima potenza d'aspirazione.

Precede la prima utilizzazione

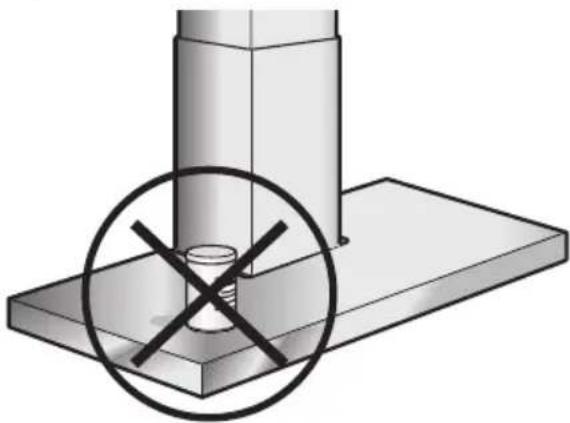

Istruzioni di sicurezza

⚠️ Non fiammeggiare pietanze sotto la cappa aspirante.

! Pericolo d'incendio del filtro grassi se raggiunto delle fiamme.

⚠️ I fornelli devono essere sempre coperti con pentole.

⚠ É consentito solo limitatamente (vedi capitolo "Istruzioni per il montaggio") l'uso della cappa aspirante su focolari per combustibili solidi (carbone, legna e simili).

⚠ Se l'apparecchio è danneggiato, non dovete metterlo in funzione.

⚠️ L'allacciamento e la messa in funzione devono essere eseguiti solo da un tecnico.

⚠ Se il cavo di alimentazione di questo apparecchio viene danneggiato, per evitare pericoli deve essere sostituito dalla casa produttrice, dal suo servizio assistenza clienti, oppure da una persona specializzata.

⚠️ Smaltire il materiale d'imballaggio secondo le norme (vedi capitolo "Istruzioni per il montaggio").

⚠ Questa cappa aspirante è destinata solo all'uso domestico.

⚠ Usare la cappa aspirante solo con le lampadine avvitate.

⚠️ Le lampadine fulminate dovrebbero essere sostituite subito, per evitare un sovraccarico sulle altre lampadine.

⚠️ Non usare mai la cappa aspirante senza filtro grassi..

⚠ Grassi e olio surriscaldati possono infiammarsi facilmente.

Cucinare perciò pietanze con grassi oppure con olio, p. es. le patatine fritte, solo sotto controllo.

⚠️ Alla prima messa in funzione pulire accuratamente la cappa aspirante.
⚠️ Non deporre oggetti sulla cappa aspirante.

Durata dell'aspirazione intensa:

Premendo contemporaneamente i tasti Int e 1, 2 oppure 3 è possibile impostare e memorizzare la durata di aspirazione intensa a 3, 5 o 10 minuti; impostazione standard: cinque minuti, ossia ere il contabirazione dei tasti Int/2.

Indicazione di saturazioneSpegnere il contribuzione dei tasti Int/2.

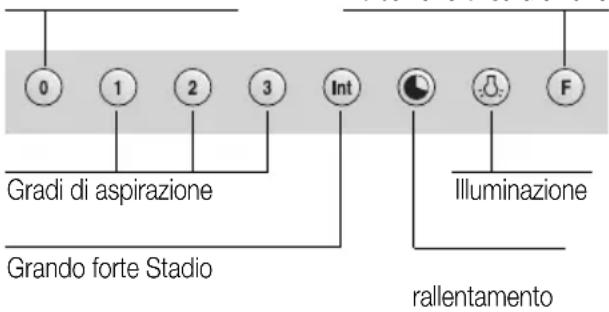

0 1 2 3 Int F Gradi di aspirazione Grando forte Stadio Illuminazione rallentamento

Accendere il ventilatore:

□ Premere il tasto 1, 2 oppure 3.

Spegnere il ventilatore:

□ Premere il tasto 0.

Grado forte:

con il grado forte si raggiunge la massima potenza. Questa è necessaria per breve tempo.

☐ Durante le fritture nelle padelle scoperte si consiglia di attivare il tasto Int per l'aspirazione intensa. Se avete acceso la cappa attivando diretamente l'aspirazione intensa, questa verrà disattivata automaticamente dopo 5 minuti.
Se invece avete premuto il tasto Int mentre la cappa era attivata allo stadio 1, 2 o 3, il dispositivo elettronico ritorna dopo 5 minuti allo stadio di ventilazione preselezionato.
☐ Per terminare lo stadio ,intenso' prima dei 5 minuti, premete il tasto 0 („Motore spento“) oppure uno relativo ad un altro stadio. La funzione di aspirazione della cappa può essere chiaramente disattivata in qualsiasi momento digitando il tasto 0 (“motore spento”).

Stadio rallentamento:

Il rallentamento può essere attivato in qualsiasi stadio. Premete prima il tasto desiderato 1, 2, 3 oppure Int e confermate con. Il tempo di rallentamento è, in tutti gli stadi, di dieci minuti. Al termine di questi dieci minuti la ventilazione si spegne automaticamente, mentre la luce resta accesa.

Intervallo:

□ Una particolarità di quest'apparecchio è rappresentata dall'intervello. Si tratta di una attivazione automatica periodica della ventilazione di risp. cinque minuti ogni ora. Questa funzione può essere attivata premendo contemporaneamente i tasti 0 e, a seconda dell'intensità di aspirazione desiderata, 1, 2 o 3.

Questo modo operativo viene indicato dall'accensione intermittente del tasto ongiuntamente all'indicazione del relativo stadio.

L'intervallo viene spento con il tasto 0.

Illuminazione:

☐ Per accendere e spegnere, premete brevemente il pulsante.
□ L'illuminazione può essere usata sempre, anche quando il ventilatore è escluso.
□ Regolazione della luminosità:
Mantenete premuto il pulsante , finché non è stata raggiunta la luminosità desiderata.

Filtri e manutenzione

Filtro per grassi:

Per trattenere i componenti grassi dei vapori di cottura si utilizzano filtri metallici per grassi.

Le stuoie filtro sono costituite da materiale ininfiammabile.

Attenzione:

A causa della progressiva saturazione con residui grassi, l'infiammabilità aumenta, e il funzionamento della cappa aspirante può essere pregiudicato.

Importante:

Pulendo tempestivamente i filtri metallici per grassi, si previene il pericolo d'incendio, che può essere causato da un'accumulo di calore durante la frittura o l'arrosto.

Indicazione di saturazione: F

La spia del filtro F comincia a lampeggiare dopo 30 ore di esercizio, segnalando che i filtri devono essere puliti. Chiaramente questi possono essere puliti anche se la spia non lampeggia.

Pulizia dei filtri metallici per grassi:

□ Con un uso normale (1 – 2 ore al giorno) il filtro metallico per i grassi deve essere lavati 1 volta al mese.

Il lavaggio può essere eseguito nella lavastoviglie. Nel lavaggio è possibile una lieve alterazione di colore.

Importante:

non lavare i filtri metallici per grassi molto sporchi insieme alle stoviglie.

☐ Per il lavaggio a mano, fare ammorbidire i filtri per grassi per più ore in una soluzione di lavaggio bollente.

Non usare detergenti corrosivi, acidi o alcalini.

Poi spazzolare, sciacquare bene con acqua pulita e fare sgocciolare.

Smontaggio e montaggio dei filtri metallici per grassi:

Attenzione: le lampadine alogene devono essere spente e raffreddate.

1. Premere il dispositivo di arresto dei filtri per grassi nel senso della freccia, ruotare in basso e togliere i filtri.

1. Pulire i filtri per grassi.
2. Inserire di nuovo i filtri per grassi.

Filtro grassii:

Per trattenere i componenti grassi dei vapori di cottura si utilizzano filtri metallici per grassi.

Le stuoie filtro sono costituite da materiale ininfiammabile.

Attenzione:

A causa della progressiva saturazione con residui grassi, l'infiammabilità aumenta, e il funzionamento della cappa aspirante può essere pregiudicato.

Importante:

Pulendo tempestivamente i filtri metallici per grassi, si previene il pericolo d'incendio, che può essere causato da un'accumulo di calore durante la frittura o l'arrosto.

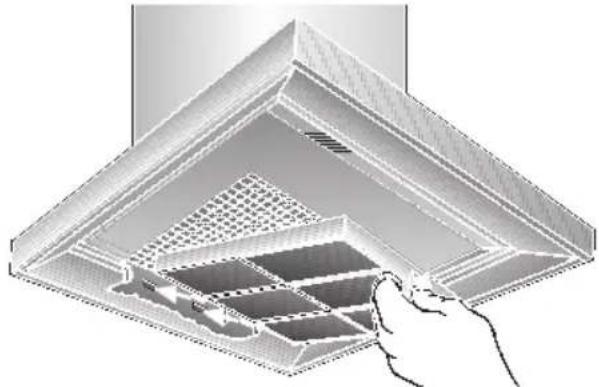

Montaggio:

Attenzione: le lampadine alogene devono essere spente e raffreddate.

1. Smontare i filtri per grassi (vedi "Smontaggio e montaggio dei filtri metallici per grassi").

2. Inserire il filtro a carbone attivo.

1. Innestare la linguetta.

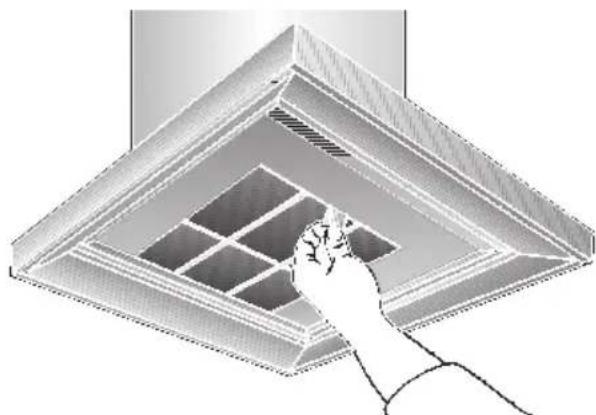

Smontaggio:

Attenzione: le lampadine alogene devono essere spente e raffreddate.

1. Smontare i filtri per grassi.
2. Premere la linguetta e staccare il filtro a carbone attivo verso il basso.

1. Montare i filtri per grassi.

Cambio del filtro a carbone attivo:

□ Nel caso di servizio normale (da 1 a 2 ore al giorno), i filtri a carbone attivo devono essere sostituiti circa 1 volta all'anno.
Il filtro a carbone attivo è in vendita nel commercio specializzato (vedi capitolo "Accessori speciali").
□ Usare solo filtri originali.

Così si assicura il funzionamento ottimale.

Smaltimento del filtro a carbone attivo usato:

☐ I filtri a carbone attivo non contengono sostanze inquinanti. Essi possono essere p. es. smaltiti come rifiuti comuni.

Pulizia e manutenzione

Togliere corrente alla cappa aspirante estraendo la spina di alimentazione, oppure togliendo il fusibile.

⚠️ Non pulire la cappa aspirante con spugne dure e prodotti per pulizia contenenti sabbia, soda, acido o cloro!

☐ Per pulire la cappa aspirante usare una soluzione di acqua e detersivo ben calda, oppure un detergente per vetri delicato.
□ Non rimovete lo sporco secco aderente graffiandolo, ma ammorbiditelo con un panno umido.
□ Quando si lavano i filtri per grassi, pulire anche i depositi di grasso sulle parti accessibili della carcassa.

Con ciò si previene un pericolo d'incendio e si assicura il funzionamento ottimale.

□ Avvertenza: non usare alcool (spirito) sulle superfici di plastica. Si potrebbero formare zone opache.

Attenzione! Arieggiare sufficientemente la cucina, non usare fiamme libere.

⚠️ Pulire i tasti di comando solo con una soluzione di acqua e detersivo delicato e con un panno morbido, umido.

Per i tasti di comando non usare pulitori per acciaio inox.

Superfici in acciaio inox:

□ Usare un detergente per acciaio inox delicato, non abrasivo.
□ Pulire strofinando solo nel senso della lucidatura.
Consigliamo il nostro pulitore per acciaio inox N° 461731. Indirizzo di ordinazione, vedi accluso opuscolo di service.

Superfici di alluminio, vernice e plastica:

□ Non usare panni asciutti.
□ Usare un detergente delicato per vetri.
□ Non usare detergenti corrosivi, acidi o alcalini.

Osservare le norme di garanzia nell'accluso libretto di manutenzione.

Cambio delle lampade

1. Spegnere la cappa aspirante e togliere corrente sfilando la spina di alimentazione, oppure togliendo il fusibile.

⚠️ Le lampadine alogene accese si surriscaldano. Anche alcuni minuti dopo averle spente vi è pericolo di scottature.

1. Staccare l'anello della lampada con un cacciavite o simile.

1. Sostituire la lampadina alogena (lampadina alogena commerciale, 12 Volt, max. 20 Watt, attacco G4). Attenzione: portalampada ad innesto. Per afferrare la lampadina usare un panno pulito.

1. Inserire di nuovo l'anello della lampada.

2. Ripristinare l'alimentazione elettrica inserendo di nuovo la spina di alimentazione o il fusibile.

Avvertenza: se l'illuminazione non funzionasse controllare se le lampadine sono inserite correttamente.

Guasti

Se nel display compare una F:

□ Vedi capitolo "Filtri e manutenzione".

Se la cappa aspirante non risponde al comando:

Togliere tensione alla cappa aspirante per ca. 1 minuto estraendo la spina di alimentazione o disinserendo l'interruttore di sicurezza. Quindi inserire di nuovo.

In caso di eventuali chiarimenti o di guasti, rivolgersi al servizio assistenza clienti. (Vedi elenco dei centri di assistenza).

In caso di chiamata, indicare i dati seguenti:

E-Nr.

FD

Riportare nello specchietto qui sopra questi dati. Essi si trovano nella targhetta d'identificazione, dopo avere tolto la griglia del filtro, nel vano interno della cappa aspirante.

Il produttore delle cappe aspiranti non concede garanzia per reclami che sono da attribuire alla progettazione ed all'esecuzione del percorso dei tubi.

Avvertenze importanti

⚠️ Gli apparecchi dismessi non sono rifiuti senza valore.

Attraverso lo smaltimento ecologico possono essere recuperati materiali pregiati.

Rendere inservibile l'apparecchio dismesso prima di rottamarlo.

⚠️ L'imballaggio ha protetto il Vostro nuovo apparecchio nel trasporto fino a Voi. Tutti i materiali utilizzati sono compatibili con l'ambiente e riciclabili. Siete pregati di collaborare, smaltendo l'imballaggio in modo ecologicamente corretto.

Informatevi sulle attuali possibilità di smaltimento presso il Vostro rivenditore specializzato, oppure presso la Vostra amministrazione comunale.

⚠️ La cappa aspirante può essere utilizzata per il funzionamento ad espulsione d'aria ed a ricircolo d'aria.

⚠ Montare la cappa aspirante sempre centrata sopra il piano di cottura.

⚠️ Distanza minima fra fornelli elettrici e bordo inferiore della cappa aspirante: 550 mm, fig. 1.

⚠️ Sopra ad un focolare per combustibili solidi, dal quale può derivare un pericolo d'incendio (p. es. scintille), il montaggio della cappa aspirante è consentito solo se il focolare è dotato di una copertura chiusa non smontabile e se contemporaneamente vengono osservate le pertinenti norme nazionali.

Questa limitazione non è valida per le cucine a gas e per i piani di cottura a gas.

⚠ Quanto minore è la distanza tra la cappa aspirante ed i fornelli, tanto maggiore è la possibilità che nella parte inferiore della cappa aspirante possano condensarsi gocce a causa del vapore acqueo che sale.

Avvertenze supplementari per apparecchi di cottura a gas:

⚠️ Nel montaggio dei fornelli a gas devono essere osservate le pertinenti norme di legge nazionali (per es. in Germania: Regole Tecniche per Installazioni a Gas TRGI).

⚠ É indispensabile osservare le norme di montaggio in vigore e le istruzioni per il montaggio della casa produttrice degli apparecchi a gas.

⚠ É consentito il montaggio della cappa aspirante con un solo lato accanto ad un mobile alto oppure ad un muro alto. Distanza min. 50 mm.

⚠️ Distanza minima per fornelli a gas fra bordo superiore della griglia d'appoggio pentole e bordo inferiore della cappa aspirante: 650 mm, fig. 1.

Funzionamento a scarico d'aria

□ Accessori d'installazione per l'esercizio con aspirazione d'aria.

Canale di aspirazione

AD260/261-012 per soffitti alti 2,12 - 2,65 m

AD260/261-022 per soffitti alti 2,49 - 3,05 m.

Ø 120 150 Ø 120 150

L'aria di scarico viene condotta verso l'alto, attraverso un pozzo di ventilazione, oppure direttamente all'aperto, attraverso la parete esterna.

É vietato immettere l'aria di scarico in un camino per il fumo o in un camino per i gas di scarico funzionanti, oppure in un pozzo, che serve al deflusso dell'aria di locali, nei quali sono installati focolari.

Nell'espulsione d'aria devono essere osservate le norme amministrative e legali (per es. regolamenti edilizi nazionali).

Nel caso di scarico dell'aria in camini per il fumo o in camini per i gas di scarico non funzionanti, è necessario ottenere l'autorizzazione dell'autorità competente.

Per il funzionamento a scarico d'aria della cappa aspirante, con contemporaneo funzionamento di combustioni dipendenti dal camino (come p. es. apparecchi di riscaldamento a gas, olio combustibile oppure a carbone, scaldacqua a flusso continuo, scaldabagni) è necessario provvedere ad una sufficiente alimentazione dell'aria, che è necessaria al focolare per la combustione.

Un funzionamento senza pericolo è possibile, se nel locale d'installazione del focolare non viene superata la depressione di 4 Pa (0,04 mbar).

min.60 AD 260/261-012 = 674 -1199 AD 260/261-022 = 1039 -1599 min. 650 min. 600 260 280 500 700/900

È possibile conseguire ciò quando l'aria per la combustione può continuare ad affluire attraverso aperture non chiudibili, per es. in di porte, finestre ed in combinazione con cassette murali per l'alimentazione/espulsione dell'aria o con altre misure tecniche, come interdizione reciproca e simili.

Se l'aria di alimentazione non è sufficiente, sussiste pericolo d'intossicazione a causa di ritorno di gas combusti.

Un cassetta murale di alimentazione/ scarico dell'aria da sola non garantisce il rispetto del valore limite.

Nota: Nella stima si deve considerare sempre il bilancio totale dell'aerazione dell'abitazione. Questa regola non si applica per il funzionamento di apparecchi di cottura, p. es. piano di cottura e cucina a gas.

Se la cappa aspirante viene usata in funzionamento a ricircolo d'aria - con filtro a carbone attivo -, quest'uso è consentito senza limitazioni.

Se l'aria di scarico viene condotta attraverso la parete esterna, si dovrebbe utilizzare una cassetta murale telescopica.

Rendimento ottimale della cappa aspirante:

☐ Tubo di scarico corto, liscio.
□ Il minor numero possibile di gomiti di tubo.
☐ Diametri di tubo possibilmente grandi e gomiti grandi.

L'impiego di lunghi tubi di espulsione ruvidi, di più gomiti di tubo o di diametri piccoli causa una difformità dall'indice di ricambio aria ottimale e contemporaneamente un aumento del rumore.

Il produttore delle cappe aspiranti non concede garanzia per reclami che sono da attribuire alla progettazione ed all'esecuzione del percorso dei tubi.

□ Tubi tondi:

Consigliamo un diametro interno di 150 mm, e comunque min. 120 mm.

□ I canali a sezione quadra devono avere una sezione trasversale interna equivalente a quella dei tubi tondi.

Essi non dovrebbero presentare forti deviazioni.

∅ 120 mm ca. 113 cm²

∅ 150 mm ca. 177 cm²

□ Nel caso di diametri di tubo diversi: applicare il nastro di tenuta.

□ Nel funzionamento a scarico d'aria

provvedere ad una sufficiente alimentazione dell'aria.

Funzionamento a ricircolo d'aria

□ Accessori d'installazione per l'esercizio a circolazione d'aria.

Canale di circolazione

AD260/261-112 per soffitti alti 2,23 - 2,65 m

AD260/261-122 per soffitti alti 2,49 - 3,05 m.

□ Con filtro a carbone attivo, se non è disponibile nessun'altra possibilità per il funzionamento a scarico d'aria.

m. m.

Collegamento del tubo di scarico ∅ 150 mm:

☐ fissare il tubo di scarico direttamente al manicotto dell'aria.

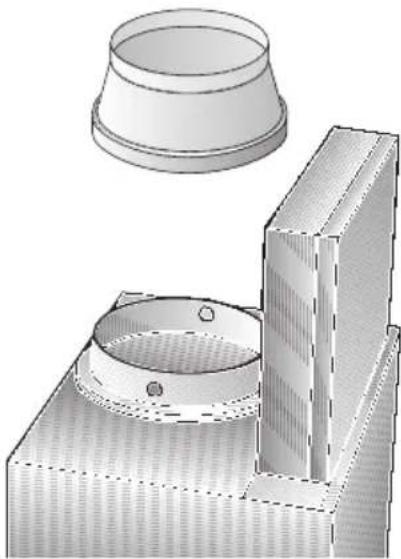

Collegamento del tubo di scarico ∅ 120 mm:

□ Fissare il manicotto di riduzione direttamente sul manicotto dell'aria.

☐ Fissare il tubo di scarico dell'aria al manicotto di riduzione.

AD 260/261-112 = 779 -1199 AD 260/261-122 = 1039 -1599 min. 650 260 280 500 700/900

Prima del montaggio

Preparazione del muro

□ Il muro deve essere piano e verticale.
☐ Provvedere ad un robusto fissaggio dei tasselli.

Peso in kg:

	Scarico d'aria	Ricircolo d'aria
	20,570 cm	21,0
90 cm	22,0 22,5

Con riserva di modifiche costruttive nel quadro dell'evoluzione tecnica.

Allacciamento elettrico

La cappa aspirante deve essere collegata solo ad una presa di corrente con contatto di terra, installata a norma.

Disporre la presa con contatto di terra se possibile direttamente dietro al rivestimento del camino.

Dati elettrici:

da vedere sulla targhetta del modello dopo lo smontaggio del portafiltro nel vano interno dell'apparecchio.

⚠ In caso di riparazioni togliere sempre corrente alla cappa aspirante.

Lunghezza del cavo di allacciamento: 1,30 m.

In caso di necessità di allacciamento fisso:

La cappa aspirante deve essere comunque collegata solo da un elettroinstallatore autorizzato dalla competente azienda di distribuzione dell'energia elettrica.

Nell'impianto deve essere previsto un dispositivo di separazione. Sono dispositivi di separazione gli interruttori con un'apertura tra i contatti superiore a 3 mm e con interruzione onnipolare. Rientrano tra questi gli interruttori automatici e i relè.

⚠ Se il cavo di alimentazione di questo apparecchio viene danneggiato, per evitare pericoli deve essere sostituito dalla casa produttrice, dal suo servizio assistenza clienti, oppure da una persona specializzata.

Questa cappa aspirante è conforme alle norme CEE sulla schermatura contro i radiodisturbi.

Montaggio

La cappa aspirante è prevista per il montaggio sul muro della cucina.

1. Rimuovere il filtro grassi (vedi istruzioni per l'uso).

2. Tracciare sul muro della cucina una linea mediana dal soffitto fino allo spigolo inferiore della cappa aspirante.

3. Utilizzando la dima, tracciare sul muro le posizioni per le viti e, per agevolare l'aggancio, tracciare il contorno della zona di sospensione.

⚠ Rispettare la distanza minima tra piano di cottura e cappa aspirante di 550 mm per i fornelli elettrici, e di 650 mm per i fornelli a gas. Il margine inferiore della dima corrisponde al bordo inferiore della cappa aspirante.

1. Trapanare 4 fori ∅ 8 mm per la cappa aspirante e 2 fori per il rivestimento del camino e introdurvi a raso i tasselli.

30 216 172 476 36,5 400 min.550 Elektro min.650 Gas

Avvertenza: tenere conto degli eventuali accessori speciali da montare.

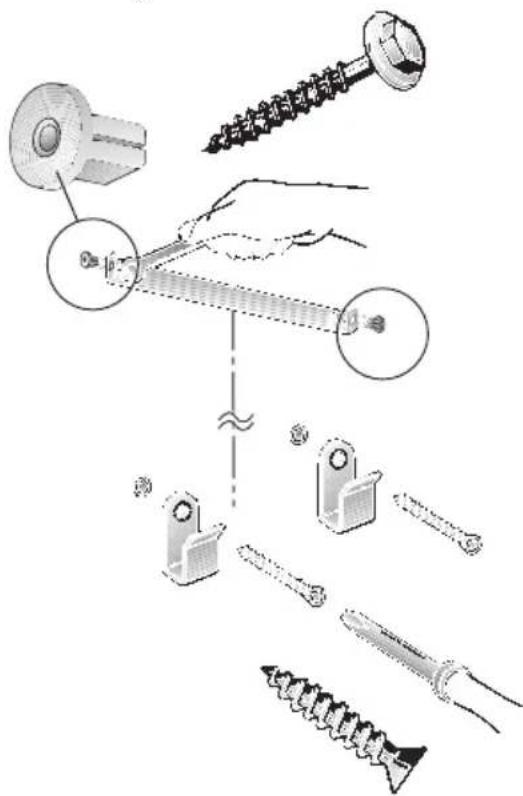

1. Inserire i 2 distanziatori acclusi nella squadra di arresto per il rivestimento del camino.

Avvitare la squadra d'arresto per il rivestimento del camino con 2 viti a testa esagonale.

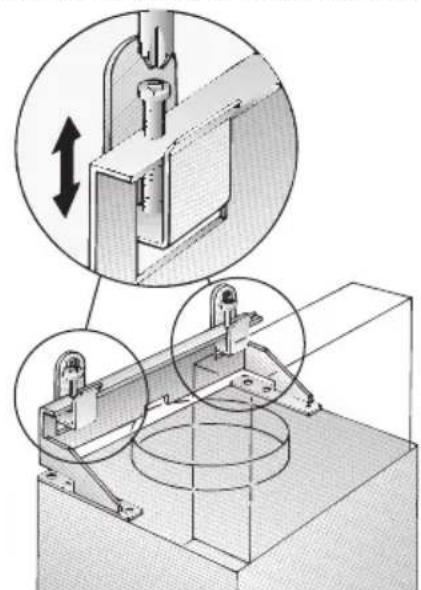

1. Agganciare la cappa aspirante. Allinearla con le viti di regolazione in altezza ed in posizione orizzontale.

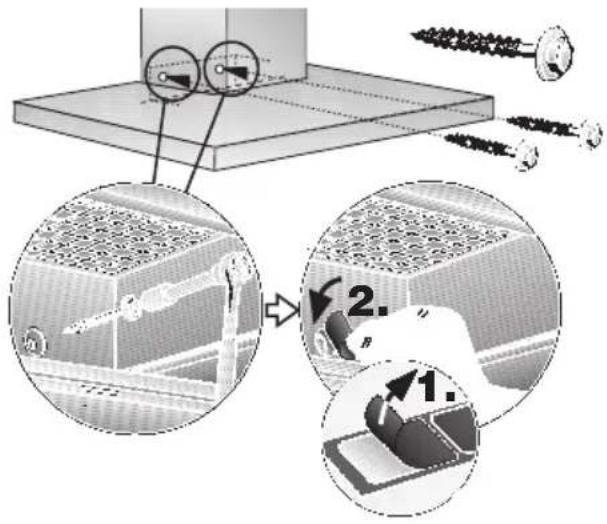

1. Avvitare la viti inferiore (viti a testa esagonale).

2. Incollare una lamella protettiva su ciascuno dei fori delle 2 viti di fissaggio inferiori sulla griglia di protezione.

1. Collegare il tubo.

2. Collegare l'alimentazione elettrica.

3. Staccare il foglio protettivo dai due rivestimenti del camino.

⚠ Attenzione a non danneggiare la sensibile superficie dell'acciaio inox.

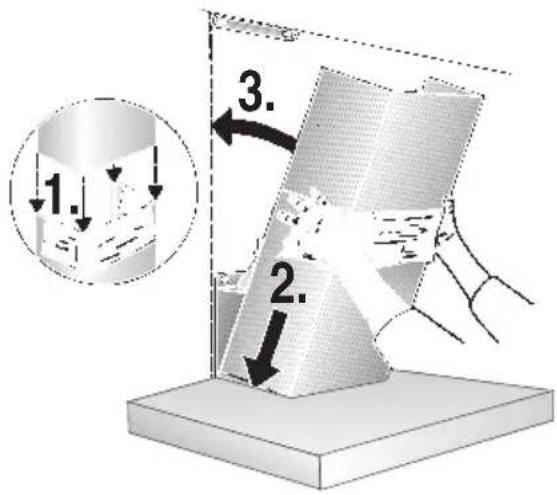

1. Introdurre una nell'altra le due parti del rivestimento del camino (fessura della parte telescopica superiore rivolta verso il basso) e inserire il tutto nella fessura sulla cappa aspirante.

⚠️ Nell'introdurre le parti una nell'altra è possibile evitare danni p. es. disponendo la dima di montaggio come protezione sullo spigolo del rivestimento inferiore del camino.

1. 2. 3.

1. Sollevare la parte superiore, e avvitarla lateralmente con 2 viti alla squadra di arresto.

1. Rimontare il filtro grassi (vedi istruzioni per l'uso).
