AW261170 - Dunstabzugshaube GAGGENAU - Kostenlose Bedienungsanleitung

Marke	Gaggenau
Modell	AW261170
Produktart	Dunstabzugshaube
Breite	900 mm
Tiefe	500 mm
Gewicht	ca. 22 kg
Stromversorgung	220-240 V, 50 Hz
Kabellänge	1,30 m
Betriebsarten	Abluft oder Umluft mit Aktivkohlefilter
Saugstufen	3 Normalstufen + 1 Intensivstufe (automatische Abschaltung nach 5 Min.)
Beleuchtung	Halogen 12 V, max. 20 W, Sockel G4, mit Dimmer
Sonderfunktionen	Nachlauf (10 Min.), Intervallbetrieb (5 Min./Stunde), Programmierbare Intensivdauer
Sättigungsanzeige	Ja, Blinken nach 30 Betriebsstunden für die Fettfilter
Fettfilter	Metall, spülmaschinengeeignet oder handwaschbar
Aktivkohlefilter	Austauschbar, Lebensdauer ca. 1 Jahr bei normalem Gebrauch
Reinigung der Oberflächen	Edelstahl: Spezialreiniger (Art.-Nr. 461731); Aluminium und Kunststoff: milder Glasreiniger

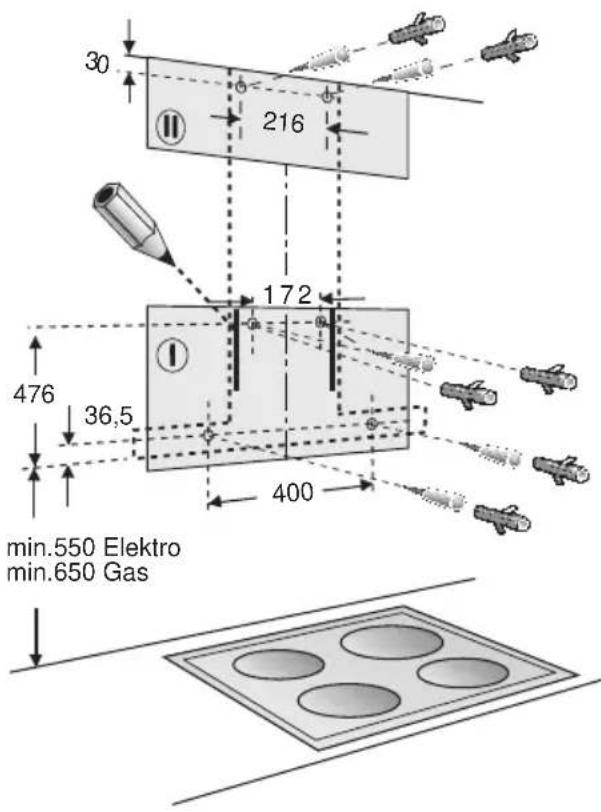

Mindestabstand (Elektro)	550 mm zwischen Kochfeld und unterer Kante der Dunstabzugshaube
Mindestabstand (Gas)	650 mm
Sicherheit	Automatische Abschaltung im Intensivmodus, Vermeidung von Verbrennungs- und Brandgefahr
Ersatzteile erhältlich	Fettfilter, Aktivkohlefilter, Halogenlampe G4, Edelstahlreiniger
Garantie	Siehe beiliegendes Serviceheft

Häufig gestellte Fragen - AW261170 GAGGENAU

Wie reinige ich die Fettfilter der Dunstabzugshaube Gaggenau AW261170?

Die Metallfettfilter können in der Spülmaschine oder von Hand mit heißem Wasser und Spülmittel gereinigt werden. Vermeiden Sie säure- oder laugenhaltige Reinigungsmittel. Es wird empfohlen, sie etwa einmal im Monat zu reinigen, wenn Sie die Dunstabzugshaube 1–2 Stunden pro Tag nutzen.

Wozu dient die blinkende Sättigungsanzeige F?

Die Anzeige F blinkt nach 30 Betriebsstunden, um Sie an die Reinigung der Fettfilter zu erinnern. Nach der Reinigung erlischt die Anzeige automatisch.

Wie ersetze ich die Halogenlampe der Dunstabzugshaube?

Schalten Sie zuerst die Stromversorgung aus. Entfernen Sie den Lampenring mit einem Schraubendreher, ersetzen Sie die Lampe durch eine Halogenlampe 12 V, max. 20 W, Sockel G4. Berühren Sie die Lampe nur mit einem sauberen Tuch. Setzen Sie den Ring wieder ein und schalten Sie die Stromversorgung wieder ein.

Wie installiere ich den Aktivkohlefilter für den Umluftbetrieb?

Entfernen Sie zuerst die Fettfilter. Setzen Sie den Aktivkohlefilter ein, bis er einrastet. Setzen Sie die Fettfilter wieder ein. Der Filter sollte etwa einmal im Jahr gewechselt werden.

Was ist der Unterschied zwischen Abluft- und Umluftbetrieb?

Im Abluftbetrieb wird die Luft über einen Kanal ins Freie geleitet. Im Umluftbetrieb wird die Luft durch einen Aktivkohlefilter gefiltert und zurück in die Küche geleitet. Der Umluftbetrieb erfordert ein spezielles Set und einen Aktivkohlefilter.

Wie verwende ich die Nachlaufzeit der Dunstabzugshaube?

Wählen Sie zuerst die gewünschte Stufe (1, 2, 3 oder Int), dann drücken Sie die Beleuchtungstaste. Der Lüfter schaltet nach 10 Minuten automatisch ab, die Beleuchtung bleibt jedoch an.

Was tun, wenn die Bedientasten nicht mehr reagieren?

Trennen Sie die Dunstabzugshaube vom Stromnetz (Stecker ziehen oder Sicherung ausschalten) für etwa eine Minute, dann schalten Sie sie wieder ein. Dadurch wird die Elektronik zurückgesetzt. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Welchen Mindestabstand muss ich zwischen Dunstabzugshaube und Kochfeld einhalten?

Bei Induktions- oder Elektrokochfeldern: mindestens 550 mm. Bei Gaskochfeldern: mindestens 650 mm. Diese Abstände werden zwischen Kochfeld und der unteren Kante der Dunstabzugshaube gemessen.

Kann ich die Dunstabzugshaube sicher über einem Gasherd verwenden?

Ja, aber lassen Sie nicht alle Brenner gleichzeitig länger als 15 Minuten auf voller Leistung laufen, da die Hitze die Dunstabzugshaube beschädigen kann. Verwenden Sie die Dunstabzugshaube immer auf höchster Stufe, wenn mehr als drei Brenner eingeschaltet sind.

Wo finde ich die Seriennummer meiner Dunstabzugshaube?

Das Typenschild befindet sich im Inneren der Dunstabzugshaube, nachdem Sie das Filtergitter entfernt haben. Notieren Sie die Nummern E und FD, bevor Sie den Kundendienst kontaktieren.

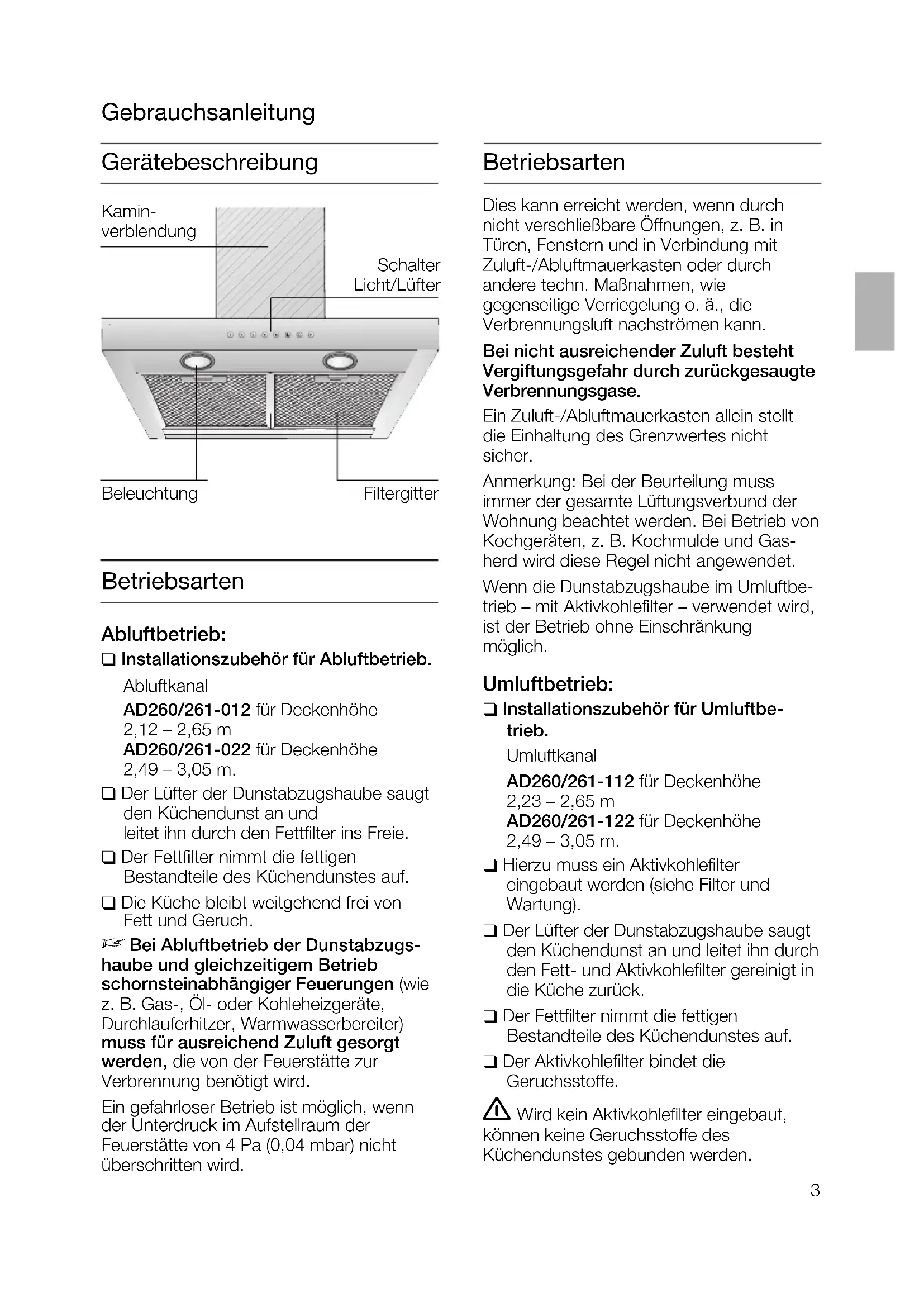

BEDIENUNGSANLEITUNG AW261170 GAGGENAU

Kamin- verblendung Schalter Licht/Lüfter Beleuchtung Filtergitter

Betriebsarten

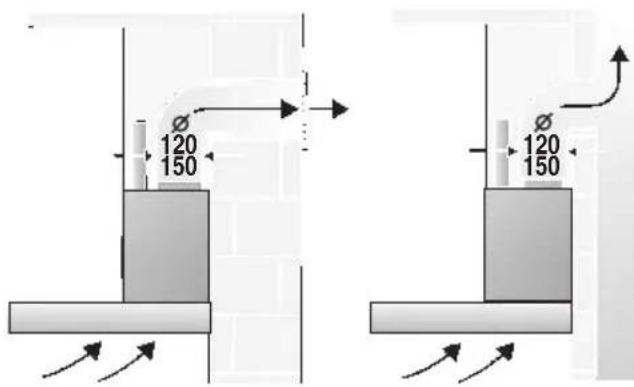

Abluftbetrieb:

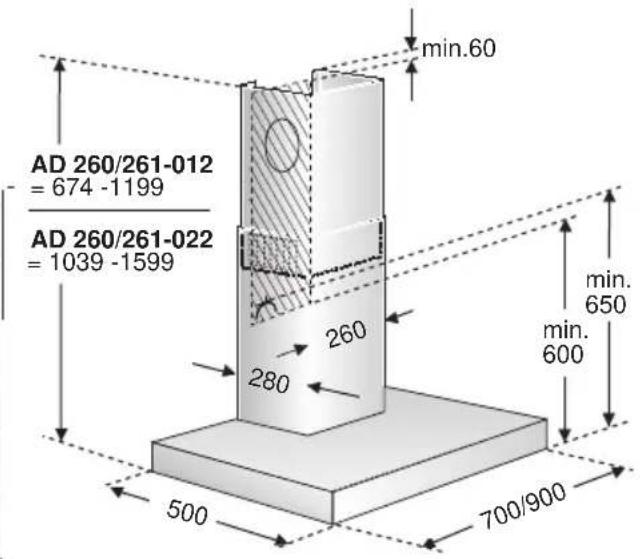

□ Installationszubehör für Abluftbetrieb.

Abluftkanal

AD260/261-012 für Deckenhöhe 2,12 – 2,65 m

AD260/261-022 für Deckenhöhe 2,49 – 3,05 m.

☐ Der Lüfter der Dunstabzugshaube saugt den Küchendunst an und leitet ihn durch den Fettfilter ins Freie.

☐ Der Fettfilter nimmt die fettigen Bestandteile des Küchendunstes auf.

☐ Die Küche bleibt weitgehend frei von Fett und Geruch.

Bei Abluftbetrieb der Dunstabzugs-haube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung benötigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht überschritten wird.

Betriebsarten

Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb – mit Aktivkohlefilter – verwendet wird, ist der Betrieb ohne Einschränkung möglich.

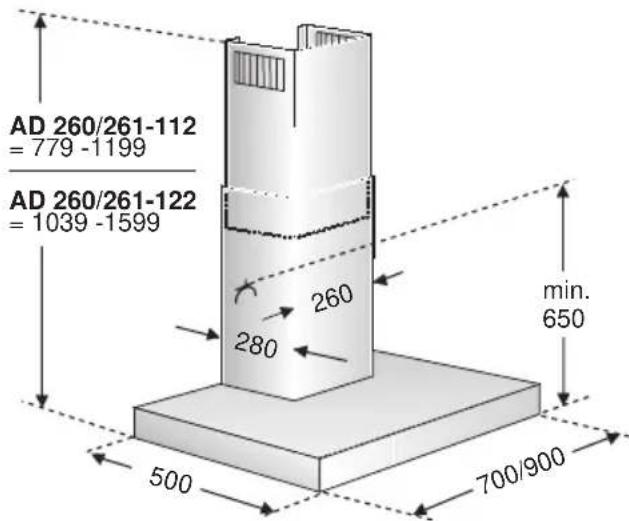

Umluftbetrieb:

☐ Installationszubehör für Umluftbetrieb.

Umluftkanal

AD260/261-112 für Deckenhöhe 2,23 – 2,65 m

AD260/261-122 für Deckenhöhe 2,49 – 3,05 m.

☐ Hierzu muss ein Aktivkohlefilter eingebaut werden (siehe Filter und Wartung).

☐ Der Lüfter der Dunstabzugshaube saugt den Küchendunst an und leitet ihn durch den Fett- und Aktivkohlefilter gereinigt in die Küche zurück.

☐ Der Fettfilter nimmt die fettigen Bestandteile des Küchendunstes auf.

☐ Der Aktivkohlefilter bindet die Geruchsstoffe.

⚠ Wird kein Aktivkohlefilter eingebaut, können keine Geruchsstoffe des Küchendunstes gebunden werden.

Wichtige Hinweise:

☐ Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.

☐ Diese Dunstabzugshaube entspricht den einschlägigen Sicherheitsbestimmungen.

Reparaturen dürfen nur von Fachkräften durchgeführt werden.

Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

☐ Bevor Sie das neue Gerät benutzen, lesen Sie bitte sorgfältig die Gebrauchsanleitung. Sie enthält wichtige Informationen für Ihre Sicherheit sowie zum Gebrauch und zur Pflege des Gerätes.

□ Bewahren Sie die Gebrauchs- und Montageanleitung ggf. für einen Nachbesitzer gut auf.

☐ Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (waste electrical and electronic equipment – WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Vort Altgeräte vor.

Gas-Kochmulden / Gas-Herde

⚠ Betreiben Sie nicht alle Gas-Kochstellen gleichzeitig über längere Zeit (max. 15 Minuten) bei höchster Wärmebelastung, sonst besteht Verbrennungsgefahr bei Berührung der Gehäuseoberflächen bzw. Gefahr der Beschädigung der Dunstabzugshaube. Beim Betrieb der Dunstabzugshaube über einem Gas-Kochfeld muss bei gleichzeitigem Betreiben von drei oder mehr Gas-Kochstellen die Haube in der Maximalstufe betrieben werden.

Sicherheitshinweise

⚠️ Unter der Dunstabzugshaube nicht flambieren.

! Brandgefahr am Fettfilter durch aufsteigende Flammen.

⚠️ Die Kochstellen müssen immer mit Kochgeschirr abgedeckt sein.

Über einer Feuerstätte für feste Brennstoffe (Kohle, Holz und dgl.) ist der Betrieb der Dunstabzugshaube nur bedingt gestattet (siehe Montageanleitung).

⚠ Dunstabzugshaube nur mit eingesetzten Lampen betreiben.

⚠ Defekte Lampen sollten sofort ersetzt werden, um Überlastung der restlichen Lampen zu vermeiden.

⚠ Dunstabzugshaube nie ohne Fettfilter betreiben.

⚠ Überhitzte Fette oder Öle können sich leicht entzünden.

Darum Speisen mit Fetten oder Ölen, z. B. Pommes frites, nur unter Aufsicht zubereiten.

⚠ Ist das Gerät beschädigt, dürfen Sie es nicht in Betrieb nehmen.

⚠ Anschluss und Inbetriebnahme dürfen nur von einem Fachmann durchgeführt werden.

⚠️ Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdung zu vermeiden.

⚠️ Verpackungsmaterial ordnungsgemäß entsorgen (siehe Montageanleitung).

Diese Dunstabzugshaube ist nur für den Betrieb in Haushalten bestimmt.

⚠ Dunstabzugshaube vor der ersten Inbetriebnahme sorgfältig reinigen.

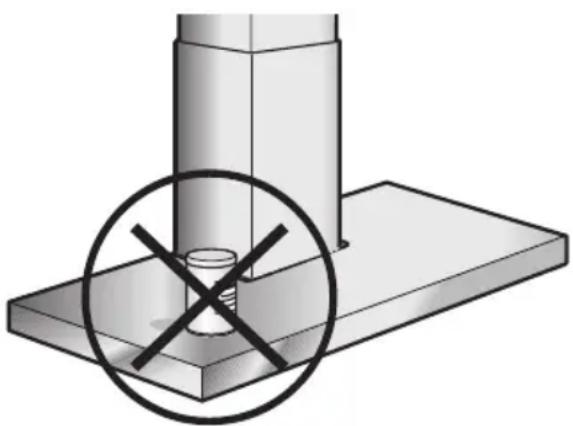

⚠️ Keine Gegenstände auf der Dunstabzugshaube abstellen.

⚠️ Der Küchendunst wird am wirkungsvollsten beseitigt durch:

☐ Einschalten der Dunstabzugshaube bei Kochbeginn.
☐ Ausschalten der Dunstabzugshaube erst einige Minuten nach Kochende.

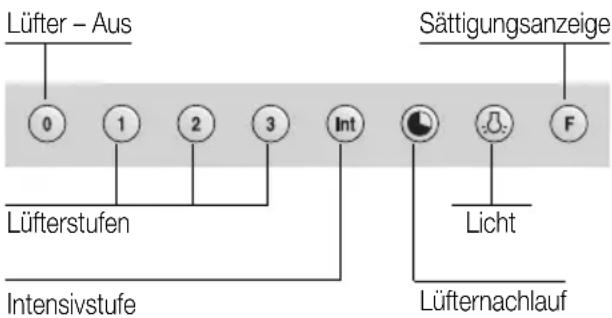

Lüfter – Aus 0 1 2 3 Int Sättigungsanzeige Lüfterstufen Intensivstufe Licht F Lüfternachlauf

Einschalten des Lüfters:

☐ Drücken Sie die Taste 1, 2 oder 3.

Ausschalten des Lüfters:

☐ Drücken Sie die Taste 0.

Intensivstufe:

Durch die Intensivstufe wird die höchste Leistung erreicht. Sie wird kurzzeitig benötigt.

☐ Beim Anbraten und Braten in der offenen Pfanne sollte die Taste Int für Intensivstufe gedrückt werden. Haben Sie die Haube durch Betätigen der Intensiv- stufe eingeschaltet, wird diese automatisch nach einer Dauer von 5 Minuten wieder ausgeschaltet.
☐ Drücken Sie die Taste Int während die Haube in der Lüftungsstufe 1, 2 oder 3 betrieben wird, schaltet die Elektronik automatisch nach 5 Minuten auf die zuvor gewählte Lüftungsstufe zurück.
☐ Möchten Sie die Intensivstufe vor Ablauf der 5 Minuten beenden, drücken Sie die Taste 0 („Motor aus“) oder eine andere Stufe. Die Absaugung der Wandhaube kann natürlich jederzeit mit der Taste 0 („Motor aus“) ausgeschaltet werden.

Spezialfunktionen: Intensiv-Zeitdauer:

☐ Durch gleichzeitiges Betätigen der Int-Taste und der Tasten 1, 2 oder 3 können Sie die Zeitdauer der Intensiv-Stufe auf 3, 5 oder 10 Minuten einstellen und abspeichern; Auslieferungszustand sind fünf Minuten, d.h. Tastenkombination Int/Taste 2.

Nachlauf-Stufe:

☐ Der Nachlauf ist in einer beliebigen Stufe möglich. Drücken Sie zuerst die gewünschte Taste 1, 2, 3 oder Int und betätigen Sie dann die Taste 🔒

Die Nachlaufzeit beträgt für alle Stufen zehn Minuten. Nach diesen zehn Minuten schaltet sich die Lüftung automatisch ab, die Beleuchtung bleibt weiterhin an.

Intervall-Lüftung:

☐ Eine Besonderheit dieses Gerätes ist die Intervallüftung. Dies ist ein automatisches periodisches Einschalten der Lüftung für jeweils fünf Minuten pro Stunde. Sie können diese Funktion durch gleichzeitiges Betätigen der Taste 0 und, je nach gewünschter Absaugleistung, der Taste 1, 2 oder 3 einschalten.

Diese Betriebsart wird durch wechselndes Leuchten des Fasters mit der entsprechenden Stufen-Anzeige angezeigt.

Die Intervall-Lüftung wird durch Drücken der Taste 0 ausgeschaltet.

Beleuchtung:

☐ Drücken Sie kurz die Taste zum Ein- und Ausschalten.
☐ Die Beleuchtung kann zu jeder Zeit verwendet werden, auch wenn der Lüfter ausgeschaltet ist.
☐ Einstellen der Helligkeit: Halten Sie die Taste gedrückt, bis die gewünschte Helligkeit erreicht ist.

Filter und Wartung

Fettfilter:

Zur Aufnahme der fettigen Bestandteile des Küchendunstes sind Metall-Fettfilter eingesetzt.

Die Filtermatten bestehen aus unbrennbarem Metall.

Achtung:

Bei zunehmender Sättigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durch rechtzeitiges Reinigen der Metall-Fettfilter wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

Sättigungsanzeige: F

Nach einer Betriebszeit von 30 Stunden blinkt die Fettfilter-Sättigungsanzeige F. Das Blinken dieser Kontrollleuchte signalisiert Ihnen, dass die Fettfilter gereinigt werden sollten. Selbstverständlich ist das Reinigen der Fettfilter jederzeit, auch ohne Blinken der Fettfilter-Sättigungsanzeige, möglich.

Reinigen der Metall-Fettfilter:

☐ Bei normalem Betrieb (täglich 1 bis 2 Stunden) müssen die Metall-Fettfilter 1 x im Monat gereinigt werden.
□ Das Reinigen kann in der Geschirrspülmaschine erfolgen. Dabei ist eine leichte Verfärbung möglich.
☐ Der Filter muss locker in der Geschirrspülmaschine liegen. Er darf nicht eingeklemmt sein.

Wichtig:

Stark gesättigte Metall-Fettfilter nicht zusammen mit Geschirr reinigen.

☐ Beim Reinigen von Hand, die Fettfilter in heißer Spüllauge einweichen.
Keine aggressiven, säure- oder laugen- haltigen Reiniger verwenden.
Danach abbürsten, gut ausspülen und abtropfen lassen.

Filter und Wartung

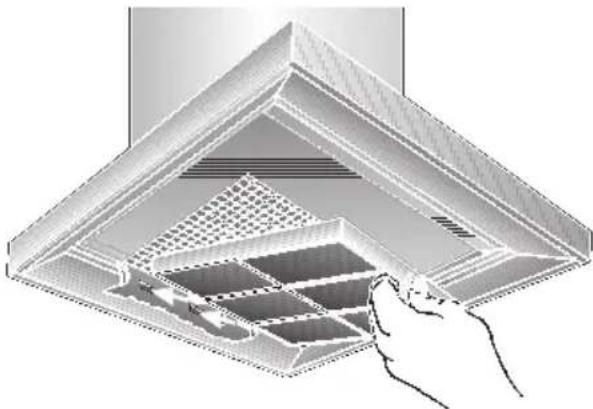

Aus- und Einbauen der Metall-Fettfilter:

Achtung: Die Halogenlampen müssen ausgeschaltet und abgekühlt sein.

1. Drücken Sie die Raste an den Fettfiltern in Pfeilrichtung ein und klappen Sie die Fettfilter ab.

1. Reinigen Sie die Fettfilter.

2. Setzen Sie die gereinigten Fettfilter wieder ein.

Aktivkohlefilter:

Zum Binden der Geruchsstoffe beim Umluftbetrieb.

Achtung:

Bei zunehmender Sättigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugs-haube kann beeinträchtigt werden.

Wichtig:

Durch rechtzeitigen Wechsel des Aktivekohlefilters wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

Einbauen:

Achtung: Die Halogenlampen müssen ausgeschaltet und abgekühlt sein.

1. Bauen Sie die Fettfilter aus (siehe Aus- und Einbauen der Metall-Fettfilter).

2. Setzen Sie den Aktivkohlefilter ein.

1. Rasten Sie die Lasche ein.

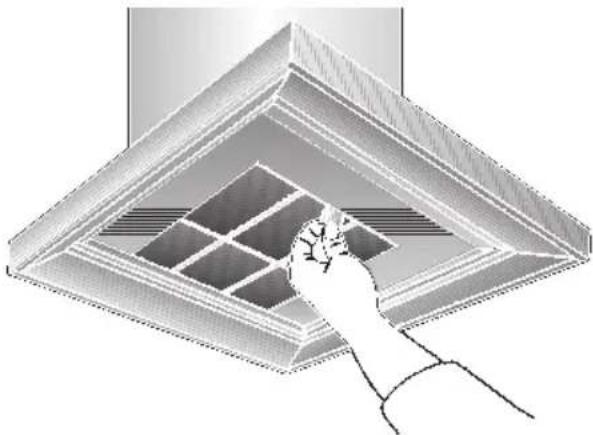

Ausbauen:

Achtung: Die Halogenlampen müssen ausgeschaltet und abgekühlt sein.

1. Bauen Sie die Fettfilter aus.

2. Drücken Sie die Lasche ein und nehmen Sie den Aktivkohlefilter nach unten ab.

1. Bauen Sie die Fettfilter ein.

Wechsel des Aktivkohlefilters:

☐ Bei normalem Betrieb (täglich 1 bis 2 Stunden) müssen die Aktivkohlefilter ungefähr 1 x im Jahr ausgetauscht werden.

☐ Der Aktivkohlefilter ist im Fachhandel erhältlich (siehe Sonderzubehör).

□ Nur Originalfilter verwenden. Dadurch wird die optimale Funktion gewährleistet.

Entsorgung des alten Aktivkohlefilters:

☐ Aktivkohlefilter enthalten keine Schadstoffe. Sie können z. B. als Restmüll entsorgt werden.

Reinigen und Pflegen

Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen.

⚠ Dunstabzugshaube nicht mit kratzenden Schwämmen und nicht mit sand-, soda-, säure- oder chloridhaltigen Putzmitteln reinigen!

□ Zum Reinigen der Dunstabzugshaube heiße Spüllauge oder mildes Fensterputzmittel verwenden.
☐ Kratzen Sie angetrocknete Verschmutzung nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf.
☐ Beim Reinigen der Fettfilter die zugänglichen Gehäuseteile von abgelagertem Fett reinigen. Dadurch wird der Brandgefahr vorgebeugt und die optimale Funktion bleibt erhalten.
☐ Hinweis: Alkohol (Spiritus) nicht auf Kunststoffflächen anwenden, es könnten matte Stellen entstehen.

Vorsicht! Küche ausreichend belüften, keine offene Flamme.

⚠️ Die Bedientasten nur mit milder Spüllauge und einem weichen, feuchten Tuch reinigen. Keinen Edelstahlreiniger für die Bedientasten verwenden.

Edelstahloberflächen:

□ Verwenden Sie einen milden nicht scheuernden Edelstahlreiniger.
□ Reinigen Sie nur in Schliffrichtung.
☐ Wir empfehlen unseren Edelstahlreiniger Nr. 461731. Bestell-Adresse siehe beiliegendes Service-Heft.

Aluminium-, Lack- und Kunststoff- oberflächen:

☐ Keine trockenen Tücher verwenden.
□ Verwenden Sie ein mildes Fensterreinigungsmittel.
☐ Keine aggressiven, säure- oder laugenhaltigen Reiniger verwenden.

Beachten Sie die Garantiebestimmungen im beiligenden Service-Heft.

Auswechseln der Lampen

1. Schalten Sie die Dunstabzugshaube aus und machen Sie durch Ziehen des Netzsteckers oder Ausschalten der Sicherung die Dunstabzugshaube stromlos.

⚠️ Die Halogenbirnen werden bei Betrieb sehr heiß. Auch einige Zeit nach dem Ausschalten besteht noch Verbrennungsgefahr.

1. Nehmen Sie den Lampenring mit einem Schraubendreher oder ähnlichem ab.

1. Tauschen Sie die Halogenbirne aus (handelsübliche Halogenbirne, 12 Volt, max. 20 Watt, Sockel G4).

Achtung: Steckfassung. Zum Anfassen der Birne ein sauberes Tuch verwenden.

1. Rasten Sie den Lampenring wieder ein.

2. Stellen Sie durch Einstecken des Netzsteckers oder durch Einschalten der Sicherung die Stromversorgung wieder her.

Hinweis: Sollte die Beleuchtung nicht funktionieren, kontrollieren Sie, ob die Lampen richtig eingesteckt sind.

Störungen

Wenn in der Anzeige ein F erscheint:

☐ Siehe Abschnitt „Filter und Wartung“.

Wenn sich die Dunstabzugshaube nicht bedienen lässt:

☐ Für ca. 1 Minute die Dunstabzugshaube durch Ziehen des Netzsteckers bzw.

Ausschalten der Sicherung stromlos machen.

Danach neu einschalten.

Bei eventuellen Rückfragen oder Störungen, Kundendienst anrufen.

(Siehe Kundendienststellenverzeichnis).

Bei Anruf bitte angeben:

E-Nr.

FD

Tragen Sie die Nummern in obige Felder ein. Die Nummern sind auf dem Typenschild, nach Abnahme der Fettfilter, im Innenraum der Dunstabzugshaube zu finden.

⚠️ Für Beanstandungen die auf Planung und Ausführung der Rohrstrecke zurückzuführen sind, übernimmt der Hersteller der Dunstabzugshauben keine Gewährleistung.

Wichtige Hinweise

⚠️ Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden. Bevor Sie das Altgerät entsorgen, machen Sie es unbrauchbar.

⚠️ Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit und entsorgen Sie die Verpackung umweltgerecht.

Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung.

⚠️ Die Dunstabzugshaube ist für Abluft- und Umluftbetrieb verwendbar.

⚠️ Die Dunstabzugshaube immer über der Mitte der Kochstellen anbringen.

⚠️ Mindestabstand zwischen Elektro-kochstellen und Unterkante der Dunstab-zugshaube: 550 mm, Abb. 1.

Über einer Feuerstätte für feste Brennstoffe, von der eine Brandgefahr (z. B. Funkenflug) ausgehen kann, ist die Montage der Dunstabzugshaube nur dann zulässig, wenn die Feuerstätte eine geschlossene nicht abnehmbare Abdeckung hat und die länderspezifischen Vorschriften eingehalten werden. Diese Einschränkung gilt nicht für Gas-Herde und Gas-Mulden.

⚠️ Je kleiner der Abstand zwischen Dunstabzugshaube und Kochstellen desto größer ist die Möglichkeit, dass sich durch aufsteigenden Wasserdampf unten an der Dunstabzugshaube Tropfen bilden können.

Zusätzliche Hinweise bei Gas-Kochgeräten:

⚠️ Bei der Montage von Gaskochstellen sind die national einschlägigen gesetzlichen Bestimmungen (z. B. in Deutschland: Technische Regeln Gasinstallation TRGI) zu beachten.

⚠ Es müssen die jeweils gültigen Einbau-vorschriften und die Einbauhinweise der Gas-Gerätehersteller beachtet werden.

⚠️ Die Dunstabzugshaube darf nur an einer Seite neben einem Hochschrank oder einer hohen Wand eingebaut werden. Abstand mind. 50 mm.

⚠️ Mindestabstand bei Gas-Kochstellen zwischen Oberkante Topfträger und Unterkante der Dunstabzugs-haube: 650 mm, Abb. 1.

Abluftbetrieb:

☐ Installationszubehör für Abluftbetrieb.

Abluftkanal

AD260/261-012 für Deckenhöhe 2,12 – 2,65 m AD260/261-022 für Deckenhöhe 2,49 – 3,05 m.

120 150 120 150

min.60 AD 260/261-012 = 674 -1199 AD 260/261-022 = 1039 -1599 min. 650 min. 600 260 280 500 700/900

Die Abluft wird über einen Lüftungsschacht nach oben, oder direkt durch die Außenwand ins Freie geleitet.

Die Abluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin noch in einen Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, abgegeben werden.

Bei der Ableitung von Abluft sind die behördlichen und gesetzlichen Vorschriften (z. B. Landesbauordnungen) zu beachten.

Bei Abführung der Luft in nicht in Betrieb befindliche Rauch- oder Abgaskamine ist die Zustimmung des zuständigen Schornsteinfegermeisters einzuholen.

Bei Abluftbetrieb der Dunstabzugs-haube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung benötigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht überschritten wird.

Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb – mit Aktivkohlefilter – verwendet wird, ist der Betrieb ohne Einschränkung möglich.

Wird die Abluft durch die Außenwand geleitet, sollte ein Teleskop-Mauerkasten verwendet werden.

Optimale Leistung der Dunstabzugs- haube:

□ Kurzes, glattes Abluftrohr.
□ Möglichst wenig Rohrbögen.
□ Möglichst große Rohrdurchmesser und große Rohrbögen.

Der Einsatz von langen, rauhen Abluftrohren, vielen Rohrbögen oder kleineren Rohrdurchmessern führt zu einer Abweichung von der optimalen Luftleistung und gleichzeitig zu einer Geräuscherhöhung.

⚠️ Für Beanstandungen die auf Planung und Ausführung der Rohrstrecke zurückzuführen sind, übernimmt der Hersteller der Dunstabzugshauben keine Gewährleistung.

Rundrohre:
Wir empfehlen Innendurchmesser 150 mm, jedoch mind. 120 mm.

☐ Flachkanäle müssen einen gleichwertigen Innenquerschnitt wie Rundrohre haben. Sie sollten keine scharfen Umlenkungen haben.

∅ 120 mm ca. 113 cm ^3

∅ 150 mm ca. 177 cm ^3

□ Bei abweichenden Rohrdurchmessern: Dichtstreifen einsetzen.

□ Bei Abluftbetrieb für ausreichend Zuluft sorgen.

Umluftbetrieb:

☐ Installationszubehör für Umluftbetrieb.

Umluftkanal

AD260/261-112

für Deckenhöhe 2,23 – 2,65 m

AD260/261-122

für Deckenhöhe 2,49 – 3,05 m.

□ Mit Aktivkohlefilter, wenn keine Möglichkeit für Abluftbetrieb vorhanden ist.

Anschluss Abluftrohr ∅ 150 mm:

☐ Abluftrohr direkt am Luftstutzen befestigen.

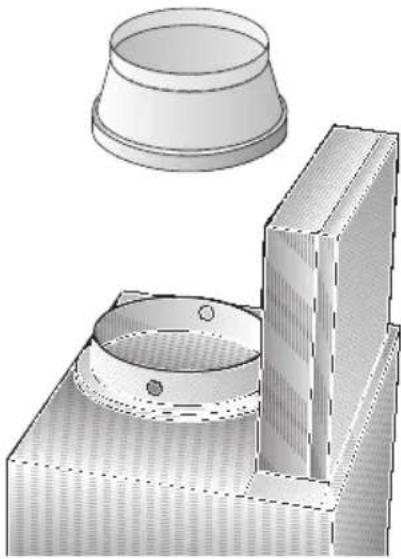

Anschluss Abluftrohr ∅ 120 mm:

☐ Reduzierstutzen direkt am Luftstutzen befestigen.

☐ Abluftrohr am Reduzierstutzen befestigen.

AD 260/261-112 = 779 -1199 AD 260/261-122 = 1039 -1599 min. 650 260 280 500 700/900

Vorbereiten der Wand

☐ Die Wand muss eben und senkrecht sein.
☐ Für festen Halt der Dübel ist zu sorgen.

Gewicht in kg:

	Abluft Umluft
	20,570 cm	21,0
90 cm	22,0 22,5

Konstruktionsänderungen im Rahmen der technischen Entwicklung bleiben vorenthalten.

Elektrischer AnschlussVor der Montage

Die Dunstabzugshaube darf nur an eine vorschriftsmäßig installierte Schutzkontaktsteckdose angeschlossen werden.

Die Schutzkontaktsteckdose möglichst direkt hinter der Kaminverblendung anbringen.

Elektrische Daten:

Sie sind auf dem Typenschild nach Abnahme der Filterrahmen – im Innenraum des Gerätes – zu finden.

⚠️ Bei Reparaturen die Dunstabzugs-haube generell stromlos machen.

Länge der Anschlussleitung: 1,30 m.

Bei erforderlichem Festanschluss:

Die Dunstabzugshaube darf in jedem Fall nur durch einen beim zuständigen Elektrizitäts-Versorgungsunternehmen eingetragenen Elektro-Installateur angeschlossen werden.

Installationsseitig ist eine Trennvorrichtung vorzusehen. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mehr als 3 mm und allpoliger Abschaltung. Dazu gehören LS-Schalter und Schütze.

⚠️ Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdung zu vermeiden.

Diese Dunstabzugshaube entspricht den EG-Funkentstörbestimmungen.

Einbauen

Die Dunstabzugshaube ist für die Montage an die Küchenwand vorgesehen.

1. Fettfilter abnehmen (siehe Gebrauchsanleitung).
2. Von der Decke bis zur Unterkante der Dunstabzugshaube eine Mittellinie an die Wand anzeichnen.
3. Mit Hilfe der Schablone Positionen für die Schrauben an der Wand anreißen und zum leichteren Einhängen die Kontur des Einhängebereiches anzeichnen.

⚠️ Auf Mindestabstand Kochstelle – Dunstabzugshaube von 550 mm bei Elektro-Kochstellen bzw. 650 mm bei Gas-Kochstellen achten. Der untere Rand der Schablone entspricht dem unteren Rand der Dunstabzugshaube.

1. 4 Löcher für die Dunstabzugshaube und 2 Löcher für die Kaminverblendung ∅ 8 mm bohren und Dübel wandbündig eindrücken.

30 216 172 476 36,5 400 min.550 Elektro min.650 Gas

Hinweis: Achten Sie auf eventuell zu montierende Sonderzubehörteile.

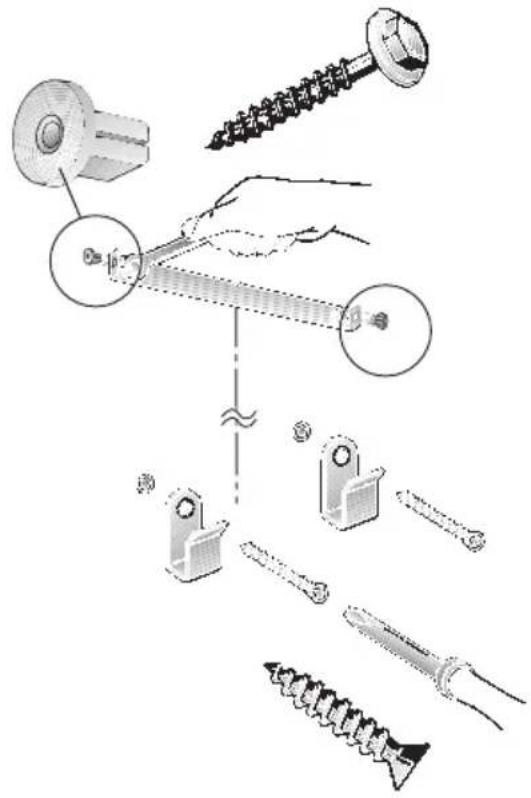

1. Die 2 beiliegenden Abstandshalter in den Haltewinkel für Kaminverblendung einrasten. Haltewinkel für Kaminverblendung mit 2 Sechskantschrauben anschrauben.

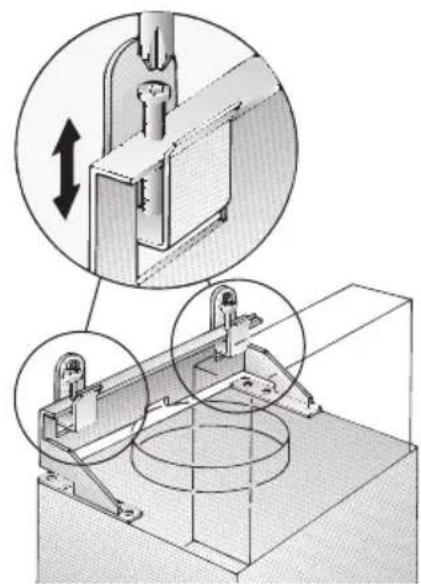

1. Dunstabzugshaube einhängen. Höhe und waagerechte Lage mit den Verstellschrauben ausrichten.

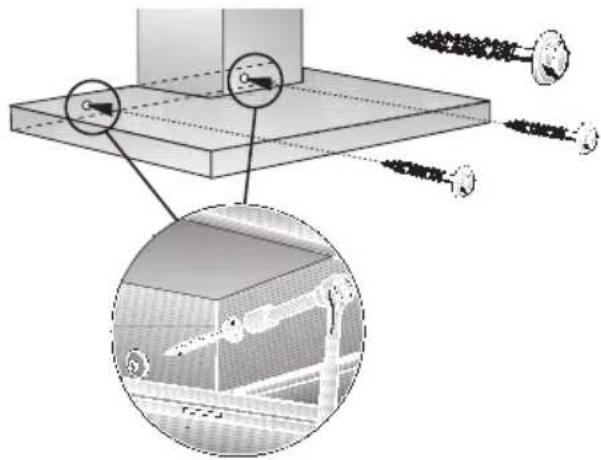

1. Untere Schrauben (Sechskantschrauben) eindrehen.

1. Rohrverbindung herstellen.

2. Elektrische Verbindung herstellen.

3. Schutzfolie an den beiden Kaminverblendungen abziehen.
   ⚠️ Vermeiden Sie Beschädigungen der empfindlichen Oberflächen.

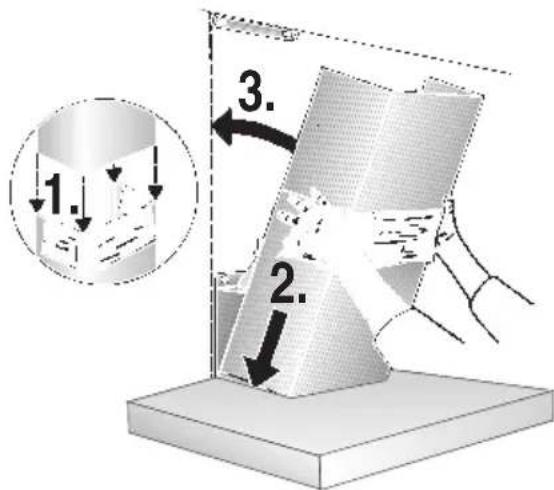

4. Die beiden Teile der Kaminverblendung ineinander schieben (Schlitze am oberen Teleskopteil nach unten) und in den Ausschnitt an der Dunstabzugshaube einsetzen.
   ⚠️ Vermeiden Sie Kratzer beim Ineinanderschieben, in dem Sie z. B. die Montageschablone als Schutz über die Kante der unteren Kaminverblendung legen.

1. 2. 3.

1. Den oberen Teil anheben und mit 2 Schrauben seitlich an den Haltewinkel schrauben.

1. Fettfilter wieder einsetzen (siehe Gebrauchsanleitung).

Bedienen der Dunstabzugshaube

⚠️ Der Küchendunst wird am wirkungsvollsten beseitigt durch:

☐ Einschalten der Dunstabzugshaube bei Kochbeginn.
☐ Ausschalten der Dunstabzugshaube erst einige Minuten nach Kochende.

Funzioni speciali:
