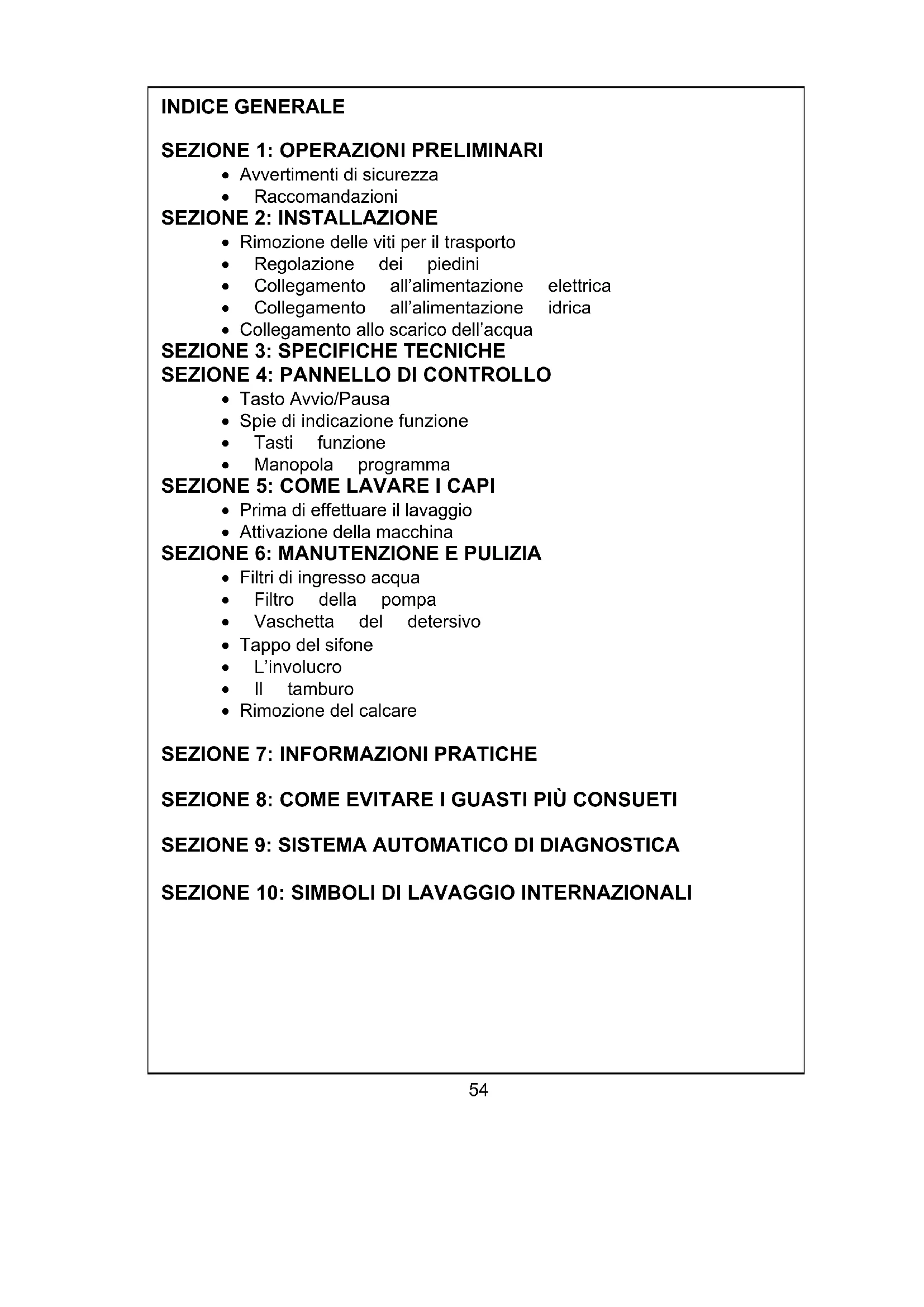

MANUALE UTENTE WM1010 DURABASE

SEZIONE 1: OPERAZIONI PRELIMINARI

• Avvertimenti di sicurezza
• Raccomandazioni

SEZIONE 2: INSTALLAZIONE

• Rimozione delle viti per il trasporto
  • Regolazione dei piedini
  • Collegamento all'alimentazione elettrica
  • Collegamento all'alimentazione idrica
  • Collegamento allo scarico dell'acqua

SEZIONE 3: SPECIFICHE TECNICHE

SEZIONE 4: PANNELLO DI CONTROLLO

• Tasto Avvio/Pausa
- Spie di indicazione funzione
• Tasti funzione
• Manopola programma

SEZIONE 5: COME LAVARE I CAPI

• Prima di effettuare il lavaggio
  • Attivazione della macchina

SEZIONE 6: MANUTENZIONE E PULIZIA

• Filtri di ingresso acqua

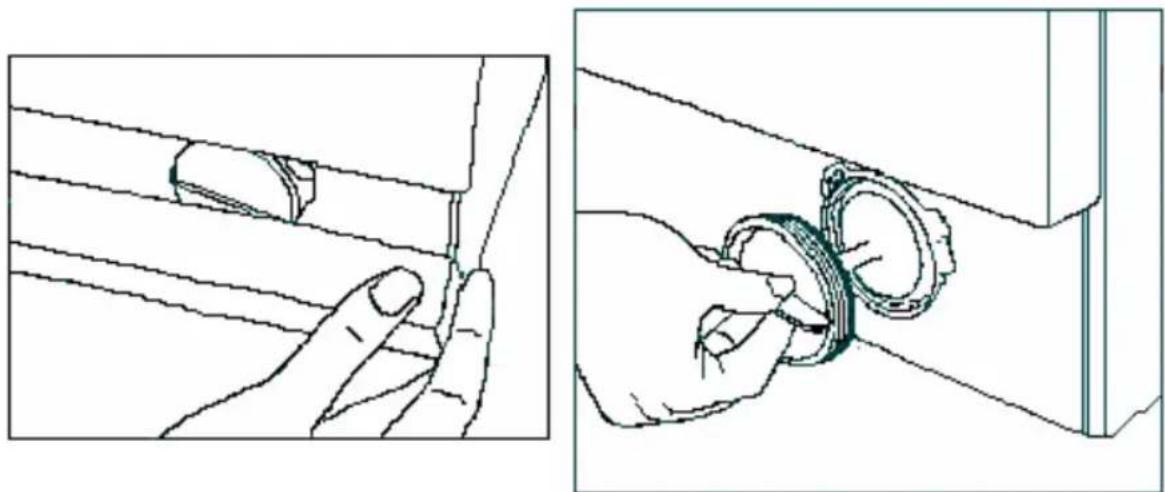

- Filtro della pompa

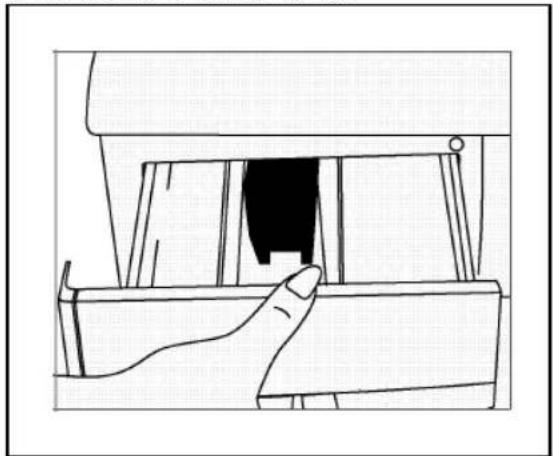

• Vaschetta del detersivo
- Tappo del sifone
• L'involucro
• II tamburo
- Rimozione del calcare

SEZIONE 7: INFORMAZIONI PRATICHE

SEZIONE 8: COME EVITARE I GUASTI PIÙ CONSUETI

SEZIONE 9: SISTEMA AUTOMATICO DI DIAGNOSTICA

SEZIONE 10: SIMBOLI DI LAVAGGIO INTERNAZIONALI

SEZIONE 1: OPERAZIONI PRELIMINARI

AVVERTIMENTI DI SICUREZZA

• Non utilizzare prese multiple o prolunghe.
- Non inserire nella presa di corrente spine con cavo danneggiato o rotto.
- Se il cavo è danneggiato deve essere sostituito dal fabbricante o da un servizio assistenza autorizzato per evitare pericoli.
- Non tirare il cavo per staccare la spina dalla presa di corrente. Staccare la spina afferrandola saldamente.
- Non inserire la spina con mani bagnate.
- Non toccare l'apparecchio con mani o piedi bagnati.
- Non aprire il contenitore del detersivo quando l'apparecchio è in funzione.
- Non tentare di aprire lo sportello dell'apparecchio quando quest'ultimo è in funzione.
- Dato che l'apparecchio può raggiungere temperature elevate mentre è in funzione, non toccare il tubo di scarico né l'acqua di scarico.
- In caso di guasto, per prima cosa scollegare l'apparecchio e chiudere il rubinetto dell'acqua. Non tentare di effettuare riparazioni. Contattare il centro di assistenza autorizzato più vicino.
- Non dimenticare che il materiale usato per l'imballaggio dell'apparecchio può essere pericoloso per i bambini.
- Non permettere che i bambini giochino con l'apparecchio.
- Non permettere che animali domestici si avvicinino all'apparecchio.
- Accertarsi che la macchina sia utilizzata unicamente da adulti, in conformità con le informazioni contenute nel presente manuale.
- Il presente apparecchio è progettato per un utilizzo in ambiente domestico. In caso di utilizzo commerciale la garanzia verrà automaticamente invalidata.

RACCOMANDAZIONI

• Il detersivo o l'ammorbidente se lasciati a contatto con l'aria per lunghi periodi di tempo si asciugano e si attaccano al contenitore del detersivo. Per evitare questo inconveniente inserire il detersivo e l'ammorbidente nella vaschetta del detersivo solo appena prima del lavaggio.

• Si raccomanda di utilizzare il programma di pre-lavaggio solo per capi molto sporchi.
  • Non superare il carico massimo.

• Qualora si preveda di non utilizzare l'apparecchio per un lungo periodo di tempo, scollegare il cavo di alimentazione, chiudere il rubinetto dell'alimentazione idrica e lasciare il portello aperto per mantenere asciutto l'interno della macchina e per prevenire la formazione di odori.

• A seguito delle procedure di controllo della qualità, può restare una certa uantità di acqua contenuta all'interno dell'apparecchio. Ciò non crea problemi al funzionamento della macchina.

SEZIONE 2: INSTALLAZIONE

Occorre eseguire le seguenti operazioni prima di utilizzare la lavatrice.

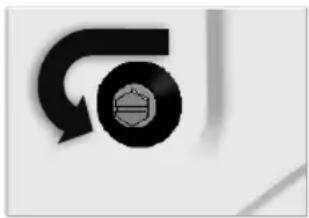

RIMOZIONE DELLE VITI PER IL TRASPORTO

• Le viti per il trasporto, posizionate sul retro dell'apparecchio, devono essere rimosse prima di mettere in funzione l'apparecchio.
• Allentare le viti facendole ruotare in senso antiorario con una chiave adatta. (DISEGNO 1)
• Togliere le viti estraendole.(DISEGNO 2)
• Le parti in plastica posizionate nella parte interna della macchina cadranno dietro l'apparecchio.
• Sollevare leggermente la macchina, raccogliere le parti in plastica.
• Se tutte le parti in plastica dei gruppi delle viti non sono cadute, aprire lo sportello dell'apparecchio e muovere il tamburo finché non cadono tutte le parti in plastica. Raccogliere le parti cadute sul pavimento.
• Nei fori da cui sono state rimosse le viti per il trasporto, inserire gli appositi tappi delle viti per il trasporto che si trovano nella borsa degli accessori. (DISEGNO 3)
• Conservare le viti rimosse per eventuali movimentazioni successive.

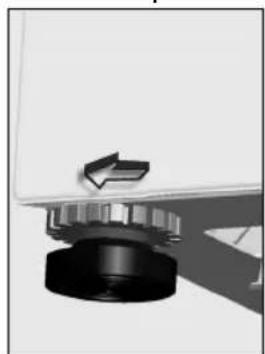

REGOLAZIONE DEI PIEDINI

• Non installare la macchina su tappeti o superfici analoghe.
- Per garantire un funzionamento silenzioso della macchina e senza vibrazioni, posizionarla su un fondo piatto, non scivoloso e resistente.

- Agendo sui piedini si può regolare la stabilità della macchina.

• Per prima cosa, allentare il dado di regolazione in plastica.

- Regolare facendo ruotare i piedini verso l'alto o verso il basso.

- Raggiunta la stabilità necessaria, serrare nuovamente il dado di regolazione in plastica facendolo ruotare verso l'alto.

- Non posizionare cartoni, blocchi di legno o materiali analoghi sotto la macchina per bilanciare le difformità del pavimento.

COLLEGAMENTO ALL'ALIMENTAZIONE ELETTRICA

- La lavatrice funziona con alimentazione 220-240V e 50Hz.

- Al cavo di rete della lavatrice è stata collegata una spina speciale con messa a terra. Questa spina deve essere assolutamente inserita in una presa con messa a terra da 10 ampere. Anche il valore della portata del fusibile della linea elettrica collegata deve essere pari a 10 ampere. Se la casa non è attrezzata con tali prese e fusibili, contattare un elettricista qualificato.

- L'azienda non sarà responsabile in caso di danni causati da un utilizzo senza messa a terra.

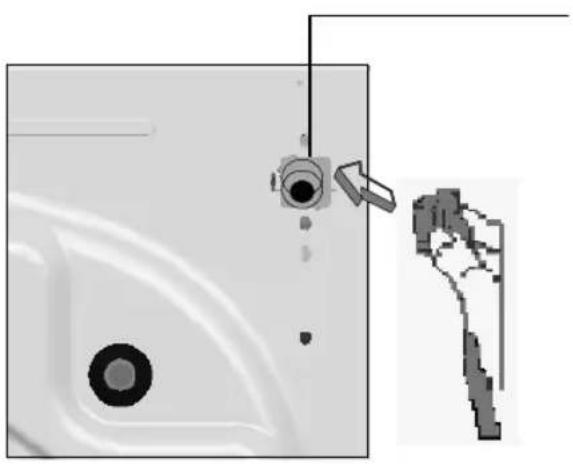

COLLEGAMENTO ALL'ALIMENTAZIONE IDRICA

- La lavatrice dispone di un unico ingresso d'acqua (fredda).

- Per evitare perdite dai giunti di collegamento, nell'involucro del tubo è inclusa una guarnizione. (Posizionare questa guarnizione sul terminale del tubo ingresso acqua dalla parte del rubinetto).

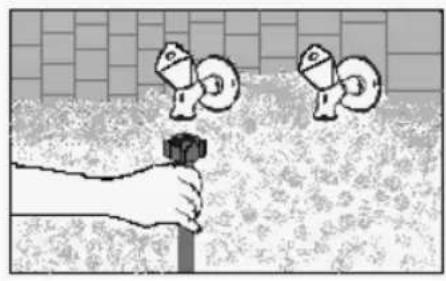

- Collegare il terminale del tubo ingresso acqua con la staffa alla valvola ingresso acqua sulla parte posteriore della lavatrice e l'altro terminale al rubinetto. In caso di incertezza, lasciare che un idraulico qualificato provveda ad effettuare i collegamenti.

- Una pressione dell'acqua del rubinetto a 1-10 bar consentirà un funzionamento più efficiente della lavatrice.(La pressione a 1 bar comporta un flusso d'acqua di più di 8 litri al minuto da un rubinetto completamente aperto).

- Una volta completati i collegamenti, controllare che non vi siano perdite dai giunti di collegamento aprendo completamente il rubinetto.

- Assicurarsi che il tubo ingresso acqua non sia piegato, rotto o schiacciato.

- Montare il tubo ingresso acqua su un rubinetto per l'acqua da 3"/4, filettato.

Ingresso acqua fredda

• Accertarsi che i tubi di ingresso dell'acqua non siano piegati, attorcigliati, compressi o anomalmente allungati.

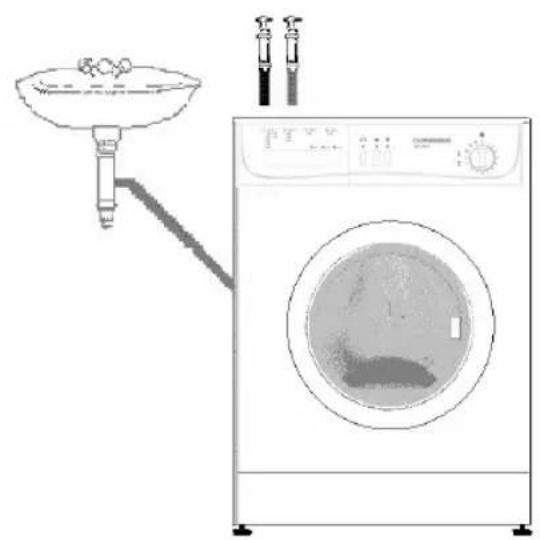

• Il tubo di scarico dell'acqua dovrebbe essere montato a un'altezza di minimo 60 cm, massimo 100 cm dal terreno.
• L'estremità del tubo di scarico dell'acqua si può inserire direttamente nel foro di uscita dell'acqua sporca o a un dispositivo speciale montato sul braccio esterno del lavandino.
• Non tentare mai di prolungare il tubo di scarico aggiungendo componenti supplementari.

	WM 1010 ABC5
Capacità massima biancheria asciutta (kg) 5
Carico raccomandato (kg) 4,5
Altezza (cm) 85
Larghezza (cm) 59,6
Profondità (cm) 51
Velocità massima di centrifugazione ( rpm ) 1000

(*) Le veloxcità massime di centrifugazione dipendono dal modello scelto

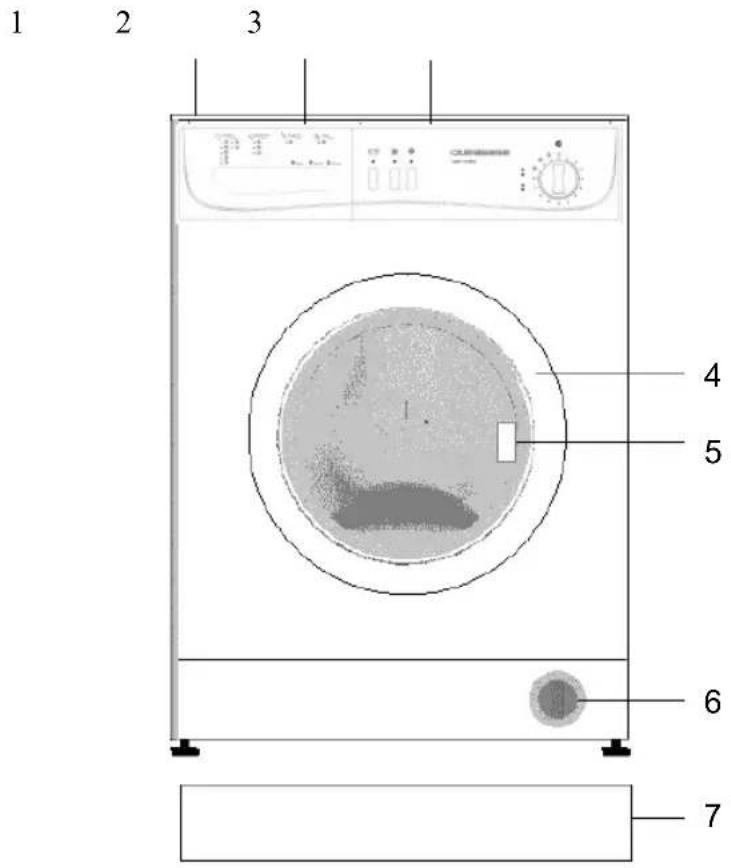

1 2 3 4 5 6 7

1-Vassoio superiore
2-Vaschetta per il detersivo
3-Pannello di controllo

4-Sportello

5-Maniglia

6-Coperchio filtro

7-Zoccolo

p

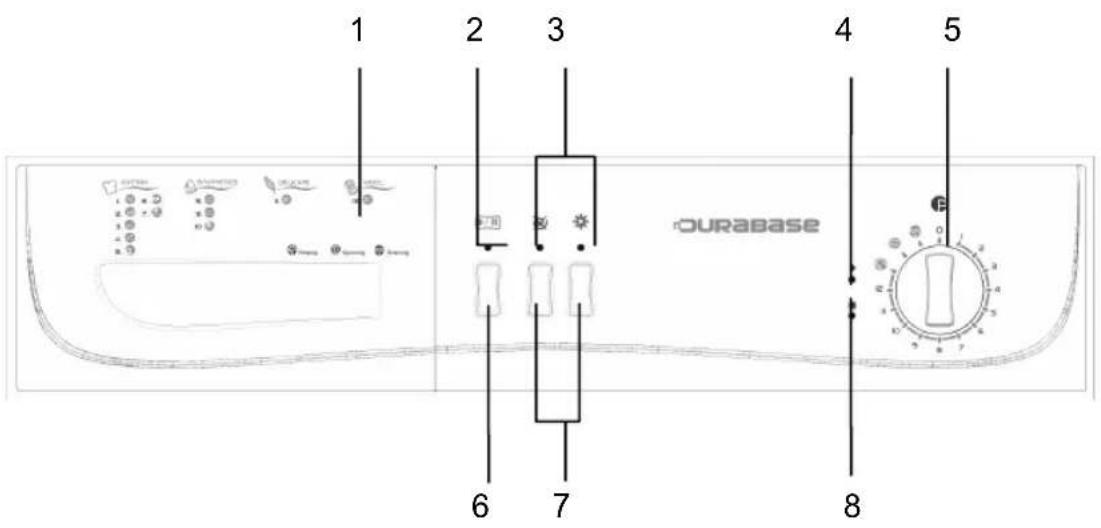

SEZIONE 4: PANNELLO DI CONTROLLO

B1(3 tasti)

1 2 3 4 5 ourabase 6 7 8

1-

Vaschetta

detersivo

5

- Manopola programr

2-

Spia

avvio/pausa

7-

3- Spie indicatrici di funzione

8- Tasti funzioni

4- Spia programma pronto

8- Spia fine programma

Questo apparecchio dispone di scheda elettronica e tasti a sfioramento. Per attivare le funzioni toccare leggermente i tasti.

TASTO AVVIO/PAUSA

Serve ad avviare un programma selezionato o a metterlo in pausa durante il funzionamento.

ATTENZIONE!

Prima di selezionare il programma o di cambiare un programma portare la manopola programmi su O (disatt.).

SPIE INDICATRICI DELLE FUNZIONI

Quando viene premuto il tasto avvio/pausa o qualsiasi tasto di funzione, la spia luminosa corrispondente si accende. La luce si spegne quando il tasto della funzione o quello di avvio/pausa vengono premuti una seconda volta, o quando viene completato il ciclo relativo alla funzione selezionata.

Le spie indicatrici di funzione servono anche al sistema di rilevamento guasti di cui alla sezione 9.

TASTI DI FUNZIONE

No centrifuga

Accomanda questo programma per i capi delicati che non ebbero essere sottoposti a centrifugazione. Premendo questo o di funzione, è possibile cancellare il procedimento di rifugazione che è incluso nel programma.

Lavaggio a freddo

Quando viene premuto questo tasto, i capi vengono lavati in acqua fredda. Con questa funzione, è possibile lavare i capi poco sporchi utilizzando meno corrente e meno acqua.

ATTENZIONE!

Le funzioni variano a seconda del modello scelto. Se avete dimenticato di selezionare una funzione addizionale e la lavatrice inizia a lavare, premere il tasto della funzione addizionale. Se la spia luminosa è accesa la funzione addizionale è attivata. Se la spia luminosa non è accesa, la funzione addizionale non è attivata.

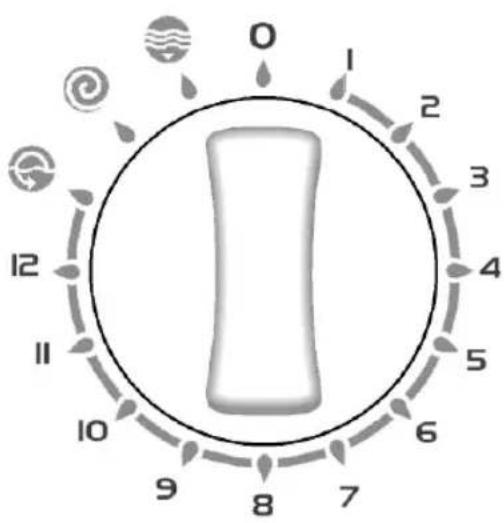

MANOPOLA PROGRAMMI

Con la manopola dei programmi è possibile selezionare il programma con cui effettuare il lavaggio dei capi. Si può regolare il processo di selezione del programma ruotando la manopola in entrambe le direzioni. È opportuno accertarsi che il segno di regolazione della manopola programmi sia posizionato esattamente sul programma desiderato. Quando si posiziona la manopola su O (disatt.) e la macchina è in funzione, il programma non viene completato.

1-Cotone 90°C

2- Cotone 60°C con prelavaggio

3- Cotone 60°C

4- Cotone 40°C

5- Lavaggio ecologico

6- Lavaggio veloce

7- Cotone a freddo

8- Sintetici 60°C

9- Sintetici 40°C

10- Sintetici a freddo

11- Delicati 30°C

12- Lanal 30°C

Risciacquo

Centrifuga

Scarico

0- SPENTO

SEZIONE 5: COME LAVARE I CAPI

• Inserire la spina del cavo di alimentazione della macchina.
• Aprire il rubinetto per l'immissione dell'acqua.

Primo ciclo di lavaggio

Dopo il collaudo in fabbrica, potrebbe essere rimasta dell'acqua all'interno dell'apparecchio. Si consiglia di effettuare il primo ciclo di lavaggio senza biancheria in modo che l'acqua possa essere eliminata; inserire mezzo misurino di detersivo comune nello scomparto 2 e selezionare il programma cotone a 90°.

PRIMA DI EFFETTUARE IL LAVAGGIO

Cernita dei capi da inserire

• Selezionare i capi in base alla composizione (cotone, sintetico, delicato, lana, ecc.), alle temperature di lavaggio e al livello di sporco.
  • Non inserire mai insieme per il lavaggio capi bianchi e colorati.
• Dal momento che capi nuovi colorati possono rilasciare colore al primo lavaggio, lavarli separatamente.
• Accertarsi che non vi siano oggetti metallici nelle tasche, nel qual caso toglierli.
• Chiudere eventuali zip e abbottonare i capi provvisti di bottoni.

• Togliere gli agganci in plastica o in metallo delle tende e i lacci, oppure inserirli in un sacchetto per lavaggio e legarlo.

• Girare a rovescio capi come pantaloni, tessuti a uncinetto, t-shirt e tute.

• Inserire capi piccoli come calze e fazzoletti in un sacchetto per lavaggio.

Lavaggio a 90 °C

Lavaggio a 60 °C

Lavaggio a 30 °C

Non lavare in lavatrice

Inserimento dei capi nella macchina

• Aprire lo sportello della macchina.
• Inserire i capi nella macchina distribuendoli bene all'interno.
• Inserire ogni capo separatamente.
• Quando si chiude lo sportello della macchina, accertarsi che non vi siano capi impigliati tra il coperchio e la guarnizione.
• Chiudere saldamente lo sportello della macchina. In caso contrario il ciclo di lavaggio non potrà essere avviato.

Inserimento del detersivo nella macchina

La quantità di detersivo da inserire dipende dai seguenti criteri:

• Il consumo di detersivo dipende dal livello di sporcizia dei capi. Per capi poco sporchi, non eseguire il prelavaggio e inserire una dose piccola di detersivo nello scomparto n. 2 del contenitore del detersivo.
• Per capi molto sporchi, selezionare un programma che preveda il prelavaggio, inserire 1/4 della dose di detersivo da inserire nello scomparto 1 del contenitore del detersivo e la dose restante nello scomparto 2.
• Utilizzare per la macchina i detersivi appositamente studiati per lavatrici automatiche. Le quantità da utilizzare con i capi sono scritte sulla confezione del detersivo.
• Più l'acqua è dura, maggiore è la quantità di detersivo necessaria.
• Più capi si inseriscono, maggiore sarà il consumo di detersivo.
• Inserire l'ammorbidente nello scomparto per ammorbidente che si trova nella vaschetta per il detersivo. Non superare il livello indicato dalla scritta MAX. In caso contrario, l'ammorbidente si disperderà nell'acqua di lavaggio attraverso il sifone.
• Gli ammorbidenti a elevata densità andrebbero diluiti con acqua prima di essere inseriti nella vaschetta. Questo perché l'ammorbidente a elevata densità ostruisce il sifone e ostacola il flusso.

- È possibile utilizzare detersivi liquidi in tutti i programmi senza prelavaggio. Per farlo, montare la piastra di livello del detersivo liquido nel secondo scomparto della vaschetta del detersivo e inserire la quantità di detersivo liquido in base ai livelli indicati sulla piastra.

MESSA IN FUNZIONE DELLA LAVATRICE

Selezione dei programmi e caratteristiche

Scegliere sulla Tabella 1 il programma e le funzioni addizionali convenienti per i capi da lavare.

Avvio/Pausa

Premendo questo tasto, è possibile avviare il programma scelto o mettere in pausa un programma in funzione.

Avvio del programma

• Portare la manopola programmi sul programma desiderato.
• Si accenderà la spia programma pronto.
• Se lo si desidera, è possibile selezionare una o più funzioni addizionali.
• Avviare il programma preselezionato premendo il tasto Avvio/Pausa.

Cambiamento del programma

Se è stato selezionato un programma che non si vuole far continuare:

• Premere il tasto Avvio/Pausa.
• Portare la manopola programmi sullo O (disatt.).
• Portare la manopola programmi sul programma desiderato (E' possibile scegliere il programma desiderato sulla Tabella 1)
• Si accenderà la spia programma pronto.
• Premendo il tasto Avvio/Pausa, avviare il programma preselezionato.

Cancellazione del programma

Se si desidera anticipare la conclusione di un programma:

• Premere il tasto Avvio/Pausa.
• Portare la manopola programmi su O (disatt.).
• Portare la manopola programmi sul programma "Scarico" o "Centrifuga".
• Si accenderà la spia programma pronto.
• Avviare il programma selezionato premendo il tasto Avvio/Pausa.

Fine programma

• La lavatrice si ferma automaticamente quando termina il programma selezionato.
• Si accenderà la spia di fine programma.

• Ruotare la manopola programmi sulla posizione O (disatt.).

• Lo sportello si sblocca automaticamente dopo due minuti dalla fine del programma. Tirare verso di voi la maniglia ed aprire lo sportello in modo da poter togliere la biancheria.

• Dopo aver tolto la biancheria, lasciare aperto lo sportello in modo che l'interno della macchina possa sciugarsi.
• Scollegare la spina del cavo di alimentazione della macchina.
  • Chiudere il rubinetto dell'acqua.

ATTENZIONE

In caso di interruzione temporanea della corrente, al ripristino della corrente la lavatrice riprenderà il ciclo di lavaggio da dove era stato interrotto. Ciò non causerà alcun danno all'apparecchio.

Blocco di sicurezza

Il blocco di sicurezzai impedisce le modifiche accidentali sul pannello di controllo durante il funzionamento dell'apparecchio. Il blocco di sicurezza viene attivato dopo che il tasto Avvio/Pausa sul pannello di controllo è stato premuto per un periodo superiore ai 2 secondi. Per disattivare tale blocco, bisogna premere lo stesso tasto per un periodo superiore ai 2 secondi. Il blocco di sicurezza si disattiva automaticamente a fine programma.

SEZIONE 6: MANUTENZIONE E PULIZIA

• Scollegare la spina del cavo di alimentazione dell'apparecchio.
  • Chiudere il rubinetto dell'acqua.

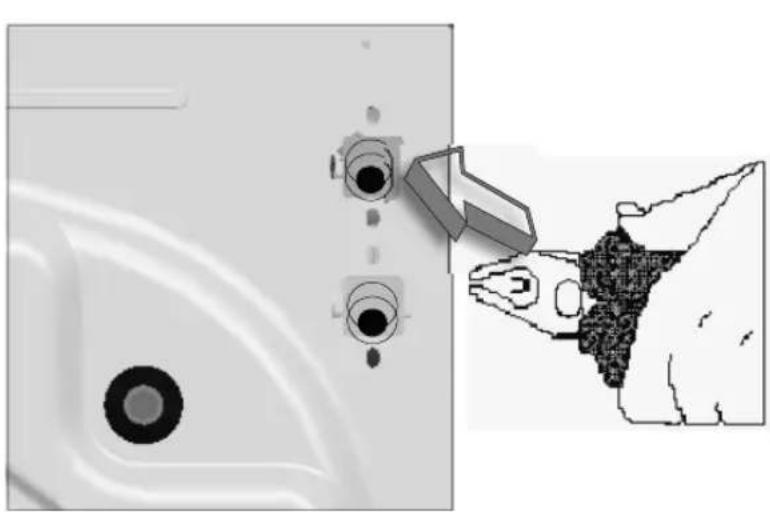

FILTRI DI INGRESSO ACQUA

Sulla parte del rubinetto del tubo di ingresso dell'acqua della macchina e alle estremità delle valvole di ingresso dell'acqua, sono presenti filtri che impediscono l'afflusso nella macchina di sporco e di corpi estranei presenti nell'acqua. Se la macchina non riceve acqua a sufficienza nonostante il rubinetto dell'acqua sia aperto, si consiglia di pulire i filtri.

PROGRAMMA	VASCHETTA DETERSIVO	TASTO FUNZIONE SUPPLEMENTARE	CAPACITÀ DI CARICO MAX A SECCO (kg)	TIPO DI CAPO SPIEGAZIONI
			WM 1010 ABC5
1-COTONE 90° 2 5				Tessuti di cotone e lino sporchi, bollitura
2-COTONE 60° (PRELAVAGGIO	1+2 5			Tessuti di cotone, colorati e di lino molto sporchi
3-COTONE 60° 2 5				Tessuti di cotone, colorati e di lino sporchi
4-COTONE 40° 2 5				Tessuti di cotone, colorati e di lino leggermente sporchi, eliminazione vernice
5-LAVAGGIO ECOLOGICO	2 5			Tessuti di cotone, colorati e di lino sporchi
6-LAVAGGIO VELOCE	2		2,5	Tessuti di cotone, colorati e di lino leggermente sporchi
7-COTONE A FREDDO	2 5			Tessuti di cotone, colorati e di lino leggermente sporchi, da lavare senza scaldare l'acqua.
8-SINTETICI 60° 2 3				Tessuti sintetici o misti, sporchi
9-SINTETICI 40° 2 3				Tessuti sintetici o misti, leggermente sporchi
10-SINTETICI A FREDDO	2 3			Capi delicati in tessuto sintetico o misto, da lavare senza riscaldare l'acqua.
11-DELICATI 30° 2 2				Capi delicati in cotone, colorati, in tessuto sintetico o misto, leggermente sporchi
12-LANA 30° 2 2				Capi in lana lavabili a mano e in lavatrice, sporchi

TABELLA-1

PROGRAMMA	VASCHETTA DETERSIVO	TASTO FUNZIONE SUPPLEMENTARE	CAPACITÀ DI CARICO MAX A SECCO (kg)	TIPO DI CAPO SPIEGAZIONI
			WM 1010 ABC5
13-RISCIACQUO	Quando serve un risciacquo supplementare per i capi dopo il ciclo di lavaggio, si può usare questo programma per tutti i tipi di capi.
14-CENTRIFUGA	Quando serve una centrifuga supplementare per i capi dopo il ciclo di lavaggio, si può usare questo programma per tutti i tipi di capi.
15-SCARICO	Questo programma serve per scaricare l'acqua sporca contenuta all'interno della macchina al termine del ciclo di lavaggio. Se si preferisce che lo scarico dell'acqua avvenga prima del termine del programma, usare questo programma.

TABELLA-1 CONTINUA
(*) Come opzione è possibile usare ammorbidenti in tutti i programmi (tranne che per i programmi di centrifugazione e di scarico). Nella scelta della quantità di ammorbidente, attenersi alle istruzioni del produttore. Inserire l'ammorbidente nell'apposito scomparto del cassetto per il detersivo.

• Rimuovere il tubo di ingresso dell'acqua.
• Rimuovere i filtri posti sulle valvole di ingresso dell'acqua usando una pinza e pulire a fondo con uno spazzolino.
• Pulire i filtri dei tubi di ingresso dell'acqua posti sul lato del rubinetto rimuovendoli manualmente insieme alla guarnizione.
• Puliti i filtri, riposizionarli eseguendo le stesse operazioni in ordine inverso.

Il filtro della pompa consente di prolungare la durata di vita della pompa di scarico dell'acqua sporca. In questo modo si impedisce l'ingresso nella pompa di eventuali sfilacciature dei tessuti. La pulizia del filtro della pompa andrebbe effettuata ogni 2-3 mesi. Per pulire il filtro della pompa:

• Togliere lo zoccolo protettivo sollevandolo. Per farlo, far leva sulle griffe inferiori tirando contemporaneamente verso se stessi.
• Prima di aprire il coperchio del filtro, posizionare un contenitore davanti al filtro, per impedire la fuoriuscita dell'acqua rimasta nella macchina.
• Allentare il coperchio del filtro ruotandolo in senso antiorario e far scaricare l'acqua.
• Togliere eventuali corpi estranei dal filtro.
• Controllare manualmente la rotazione della pompa.
• Pulita la pompa, riposizionare il coperchio e ruotare in senso orario.
• Riposizionare lo zoccolo protettivo agendo sulle griffe e spingendolo in posizione.
• È opportuno ricordare che se non si posiziona il coperchio del filtro correttamente, vi saranno perdite di acqua.

ATTENZIONE!

Rischio di scottature!

Poiché l'acqua nella pompa può essere calda, attendere che si raffreddi.

I detersivi con il tempo possono lasciare un deposito nella vaschetta del detersivo o nel suo alloggiamento. Per pulire il deposito, estrarre periodicamente la vaschetta del detersivo..Per estrarre la vaschetta del detersivo:

• Tirar fuori completamente la vaschetta del detersivo.(DISEGNO-1)
• Sollevare la parte frontale della vaschetta e continuare a tirare finché la vaschetta non fuoriesce.(DISEGNO-2)
  • Lavare con un vecchio spazzolino da denti e abbondante acqua.
• Togliere il detersivo rimasto ed evitare che cada nella macchina.
• Dopo averla asciugata, inserire nuovamente la vaschetta del detersivo così come è stata tolta.

Estrarre la vaschetta del detersivo. Togliere il tappo del sifone e pulire a fondo dai residui di ammorbidente. Reinserire il tappo del sifone pulito. Verificare che sia correttamente inserito.

Per pulire la superficie esterna dell'involucro, usare acqua tiepida e una sostanza detergente non abrasiva. Dopo avere risciacquato con acqua pulita, passare con un panno morbido e asciutto.

ATTENZIONE!

Se la macchina viene installata in un luogo in cui la temperatura ambiente può scendere al di sotto di 0°C, eseguire quanto di seguito indicato quando la macchina non viene utilizzata:

• Collegare la spina del cavo di alimentazione della macchina.
• Chiudere il rubinetto dell'acqua e togliere il cavo o i cavi di ingresso dell'acqua dal rubinetto.
• Posizionare le estremità dei tubi di scarico dell'acqua e di ingresso dell'acqua in un recipiente sul pavimento.
• Regolare la manopola programma su “scarico”.
• Si accenderà la spia di indicazione programma pronto.
• Attivare il programma premendo il tasto avvio/pausa.
• Scollegare la spina del cavo di alimentazione della macchina quando il programma è finito (spia di indicazione fine programma accesa).

Compiendo queste operazioni viene scaricata l'acqua rimasta all'interno della macchina evitando in questo modo la formazione di ghiaccio nella macchina. Quando si riaccenderà la macchina, accertarsi che la temperatura ambiente sia superiore a 0°C.

IL TAMBURO

Non lasciare oggetti metallici come aghi, forcelle o monete nella macchina. Possono causare la formazione di macchie di ruggine nel tamburo. Per eliminarle, usare un detersivo senza cloro e seguire le avvertenze indicate dal fabbricante del detersivo. Per pulire macchie di ruggine, non usare pagliette in ferro per la pulizia di piatti o oggetti analoghi.

RIMOZIONE DEL CALCARE

Se si regola correttamente la quantità di detersivo da usare, non sarà necessario eseguire alcuna operazione di rimozione del calcare. Se si desidera comunque eseguire la procedura di rimozione del calcare, usare i decalcificatori in commercio e fare attenzione alle relative avvertenze.

ATTENZIONE!

Le sostanze decalcificanti contengono acidi e possono causare alterazioni al colore dei capi, nonché effetti negativi per la macchina.

SEZIONE 7: INFORMAZIONI PRATICHE

Bevande

alcoliche: la macchia andrebbe prima lavata

co acqua fredda, poi strofinata con glicerina e acqua e risciacquata con acqua mista ad aceto.

per scarpe: la macchia andrebbe leggermente grattata ovinare il tessuto, sfregata con un detersivo e risciacquata. la macchia persista, sfregare con 1 unità di alcool puro

(96 gradi) mischiata a 2 unità di acqua e poi lavare con acqua tiepida.

Te e caffè: appoggiare l'area interessata dalla macchia sopra un tore e versare sulla macchia acqua calda, regolandosi in a resistenza del capo. Se la composizione del capo lo te, lavare con una soluzione alcalina.

Cioccolato

e

cacao:

lasciare il capo

sporco ii

strofinare con sapone o detersivo, poi lavare alla temperatura più elevata che il capo può sopportare. Se la macchia persiste, strofinare con acqua ossigenata (in proporzione pari al 3%).

pomodoro: dopo avere tolto il residuo secco avendo on rovinare il tessuto, lasciare in acqua fredda per circa

30 minuti e lavare strofinando con un detergente.

Brodo di carne-uova: eliminare i residui secchi con una spugna o un panno morbido bagnati in acqua fredda. Strofinare con un detergente e lavare con una soluzione alcalina diluita.

Macchie di grasso e olio: eliminare per prima cosa i residui. Strofinare la macchia con un detergente e poi lavare in acqua tiepida saponata.

Senape: per prima cosa applicare glicerina sull'area della macchia. Strofinare con un detergente e poi lavare. Se la macchia persiste, strofinare con alcool (su un capo in materiale sintetico e colorato andrebbe usata una miscela di 1 unità di alcool e 2 unità di acqua).

di sangue: lasciare il capo in ammollo in acqua fredda per 30 minuti. Se la macchia persiste lasciare in ammollo in una miscela di acqua e ammoniaca (3 cucchiai da tavola di ammoniaca in 4 litri di acqua) per 30 minuti.

gelato e latte: lasciare il capo in ammollo in acqua fredda e strofinare l'area della macchia con un detergente. Se la macchia persiste applicare una soluzione alcalina sul tessuto in proporzioni adeguate. (Non applicare soluzioni alcaline su capi colorati.)

Terra: le macchie di terra andrebbero rimosse immediatamente. Lavare la macchia se possibile con un detersivo, e se persiste strofinare con acqua ossigenata (in proporzione pari al 3%).

Inchiostro: tenere l'area della macchia sotto l'acqua fredda finché non si diluisce completamente e scompare. Poi strofinare con acqua diluita con succo di limone e detersivo, lavare dopo 5 minuti.

Frutta: appoggiare l'area interessata dalla macchia sopra un contenitore e versare sulla macchia acqua fredda. Non versare acqua calda sulla macchia. Strofinare con acqua fredda e applicare glicerina. Attendere 1-2 ore e risciacquare dopo avere sfregato con alcune gocce di aceto bianco.

Macchie d'erba: strofinare l'area macchiata con un detergente. Se il tipo di tessuto lo consente, lavare con una soluzione alcalina. Strofinare i capi in lana con alcool. (Per capi colorati, usare una miscela di 1 unità di alcool puro e 2 unità di acqua).

Vernice a olio: la macchia a secchi, applicandovi sopra un diluente. Poi strofinare con un detersivo e lavare.

di bruciato: se il tipo di tessuto lo consente, aggiungere una soluzione alcalina all'acqua di lavaggio. Per capi in lana, sovrapporre alla macchia un panno bagnato in acqua ossigenata, poi passare con il ferro da stiro avendo cura di proteggere il tessuto con un panno asciutto. Dopo avere risciacquato per bene, lavare.

SEZIONE 8: COME EVITARE I GUASTI PIÙ CONSUETI

Per tutte le riparazioni da effettuare andrebbe contattato un tecnico dell'assistenza autorizzato. Quando la macchina richiede una riparazione o se non si è in grado di porre rimedio al guasto seguendo le informazioni di seguito fornite, agire come di seguito indicato:

• Scollegare la spina del cavo di alimentazione della macchina.
  • Chiudere il rubinetto dell'acqua.
• Rivolgersi al tecnico dell'assistenza autorizzato più vicino.

GUASTO	PROBABILE	CAUSA METODI PER PORVI RIMEDIO
La macchina non funziona.	La spina del cavo dell'alimentazione è scollegata.	Inserire la spina nella presa.
	Il fusibile è guasto. Campiare il fusibile.
	L'alimentazione elettrica è disattivata.	Controllare l'alimentazione elettrica.
	Non è stato premuto il tasto avvio/pausa.	Premere il tasto avvio/pausa.
	La manopola programmi è su O (disatt.).	Impostare la manopola sulla modalità desiderata.
	Lo sportello non è chiuso bene.	Chiudere bene lo sportello. Si dovrebbe sentire un clic.
La macchina non riceve acqua.	Il rubinetto è chiuso. Aprire il rubinetto.
	Il tubo di ingresso dell'acqua potrebbe essere piegato.	Controllare il tubo di ingresso dell'acqua.
	Il tubo di ingresso dell'acqua è ostruito.	Pulire i filtri del tubo di ingresso dell'acqua. (*)
	Il filtro di ingresso della valvola è ostruito.	Pulire i filtro di ingresso della valvola. (*)
	Lo sportello non è chiuso bene.	Chiudere bene lo sportello. Si dovrebbe sentire un clic.
La macchina non scarica acqua.	Il tubo di scarico è ostruito o piegato.	Controllare il tubo di scarico.
	Il filtro della pompa è ostruito.	Pulire il filtro della pompa. (*)
	I capi non sono inseriti nella macchina in maniera bene bilanciata.	Distribuire i capi nella macchina in modo ordinato e ben bilanciato.
La macchina vibra.	I piedini della macchina non sono stati regolati.	Regolare i piedini. (**)
	Le viti di trasporto non sono state rimosse.	Rimuovere le viti di trasporto. (**)

(*) Si veda la sezione relativa alla manutenzione e pulizia della macchina.
(**) Si veda la sezione relativa all'installazione della macchina.

GUASTO	PROBABILE	CAUSA METODI PER PORVI RIMEDIO
La macchina vibra.	Il numero di capi nell'apparecchio è basso.	Ciò non pregiudica il funzionamento dell'apparecchio.
	Il numero di capi inserito è eccessivo o i capi non sono inseriti in maniera bene bilanciata.	Non superare la quantità di capi consigliata e distribuire i capi in maniera bene ordinata.
	La macchina mentre è in funzione entra in contatto con un ostacolo.	Impedire che la macchina vada ad appoggiare contro una superficie dura.
Schiuma eccessiva nel contenitore del detersivo.	È stato usato troppo detersivo.	Premere il tasto avvio/pausa. Per bloccare la schiuma, diluire un cucchiaio di ammorbidente in mezzo litro di acqua e versare il tutto nel contenitore del detersivo. Premere il tasto avvio/pausa dopo 5-10 minuti. Nel ciclo successivo di lavaggio scegliere la quantità di detersivo in modo corretto.
	È stato usato un detersivo sbagliato.	Usare unicamente detersivi prodotti per macchine completamente automatiche.
Il risultato del lavaggio non è soddisfacente.	I capi erano troppo sporchi per il programma selezionato.	Selezionare un programma corretto. (siveda tabella 1)
	La quantità di detersivo usata non era sufficiente.	Usare più detersivo in base al tipo di detersivo usato.
Il risultato del lavaggio non è soddisfacente.	Sono stati inseriti troppi capi, superando la portata massima della macchina.	Inserire i capi in modo da non superare la portata massima di carico della macchina.
	Eccessiva durezza dell'acqua.	Usare la quantità di detersivo indicata dal fabbricante del detersivo.
	I capi non sono inseriti in maniera bene bilanciata.	Distribuire i capi in maniera ordinata e bene bilanciata.
L'acqua viene subito scaricata dalla macchina, appena vi entra.	L'estremità del tubo di scarico dell'acqua è in una posizione troppo bassa rispetto alla macchina.	Posizionare il tubo di scarico dell'acqua a un'altezza appropriata.(**)
Durante il lavaggio non si vede acqua nel tamburo.	È normale. L'acqua è nella parte bassa del tamburo.	-
Vi sono residui di detersivo sui capi.	Alcuni pezzi di detersivo non si sono dissolti nell'acqua e si sono attaccati ai capi, creando piccole macchie bianche.	Impostando la macchina per il programma di "Risciacquo", selezionare un risciacquo supplementare o eliminare le macchie dopo l'asciugatura con una spazzola.
Ci sono macchie grigie sui capi.	Possono essere causate da olio, creme o uguenti.	Nel ciclo di lavaggio successivo, usare la quantità massima di detersivo indicata dal fabbricante.

(**) Si veda la sezione relativa all'installazione della macchina.

GUASTO	PROBABILE	CAUSA METODI PER PORVI RIMEDIO
La centrifugazione non parte o parte in ritardo.	È normale. Il sistema di controllo di carichi non bilanciati funziona in questo modo.	Il sistema di controllo di carichi non bilanciati cercherà di distribuire i capi in maniera uniforme. Terminata tale operazione, si realizzerà il passaggio alla centrifugazione. Nel ciclo di lavaggio successivo, inserire i capi in maniera bene bilanciata.

SEZIONE 9: SISTEMA AUTOMATICO DI DIAGNOSTICA

La macchina è provvista di sistema in grado sia di intraprendere le precauzioni necessarie, sia di avvertire in caso di guasti, effettuando controlli automatici durante i processi di lavaggio.

CODICE DI ERRORE	SPIA ERRORE	PROBABILE GUASTO	COME INTERVENIRE
Err 01	La spia avvio/pausa lampeggia.	Lo sportello non è stato chiuso correttamente	Chiudere bene lo sportello in modo da udire il clic. Se il problema persiste, spegnere la macchina, scollegare la spina della alimentazione e contattare subito il centro di assistenza autorizzato più vicino.
CODICE DI ERRORE	SPIA ERRORE PROBABILE GUASTO		COME INTERVENIRE
Err 02	La spia programma pronto lampeggia.	Il livello di acqua nella macchina è al di sotto del riscaldatore. La pressione dell'alimentazio-ne dell'acqua è bassa o manca del tutto.	Aprire fino in fondo il rubinetto.L'acqua potrebbe mancare,controllare. Se il problema persiste,la macchina si spegnerà automatica-mente dopo poco tempo.Scollegare la spina del cavo dell'alimentazio-ne, chiudere il rubinetto e contattare il centro di assistenza autorizzato più vicino.
Err 03	Le spie avvio/pausa e programma pronto lampeggiano.	La pompa è guasta o il filtro della pompa è ostruito.	Pulire il filtro della pompa. Se il problema persiste,contattare il centro di assistenza autorizzato più vicino.(*)
Err 04	La spia fine programma lampeggia.	Errore di comunicazione	Spegnere la macchina,scollegare la spina del cavo dell'alimentazio-ne. Chiudere il rubinetto e contattare il centro di assistenza autorizzato più vicino.
CODICE DI ERRORE	SPIA ERRORE	PROBABILE GUASTO	COME INTERVENIRE
Err 05	Le spie avvio/pausa e fine programma lampeggiano.	Il riscaldatore è guasto oppure il sensore termico è guasto.	Spegnere la macchina, scollegare la spina del cavo dell'alimentazione. Chiudere il rubinetto e contattare il centro di assistenza autorizzato più vicino..
Err 06	Le spie programma pronto e fine programma lampeggiano.	Il motore è guasto.	Spegnere la macchina, scollegare la spina del cavo dell'alimentazione. Chiudere il rubinetto e contattare il centro di assistenza autorizzato più vicino.
Err 07	Le spie avvio/pausa, programma pronto e fine programma restano accese.	Errore di configurazione.	Spegnere la macchina, scollegare la spina del cavo dell'alimentazione. Chiudere il rubinetto e contattare il centro di assistenza autorizzato più vicino.
Err 08	Le spie avvio/pausa, programma pronto e fine programma lampeggiano.	Guasto	Spegnere la macchina, scollegare la spina del cavo dell'alimentazione. Chiudere il rubinetto e contattare il centro di assistenza autorizzato più vicino.
Err 09	Le spie programma pronto e fine programma restano accese.	Il voltaggio della rete è troppo alto o troppo basso..	Se il voltaggio di rete è inferiore a 150V o superiore a 260V, la macchina si spegnerà automaticamen-te. Ripristinato il voltaggio corretto, la macchina continuerà a funzionare.

SEZIONE 10: SIMBOLI DI LAVAGGIO INTERNAZIONALI

Temperatura di lavaggio.	Non lavare (lavare a mano)	Stiratura a temperatura bassa.	Stiratura a temperatura media.

Stiratura a temperatura alta.	Non stirare.	Non lavare a secco.	Stendere sul filo.

Stendere senza strizzare.	Asciugare disteso.	Non candeggiare.	Candeggiare se necessario.

I simboli sopra riportati sono tutti simboli per il lavaggio a secco. Le lettere informano l'utente del tipo di solvente da utilizzare. I capi provvisti di questi simboli non andrebbero lavati nella macchina, salvo che l'etichetta indichi diversamente.

THE CONTENTS

SECTION 1: BEFORE USING

Questo apparecchio è marcato secondo la Direttiva Europea 2002/96/CE riguardante i rifiuti di apparecchi elettrici ed elettronici (WEEE). Questa Direttiva contiene i principi e le regole Europee riguardanti il ritorno e il riciclaggio dei rifiuti degli apparecchi elettrici ed elettronici.

La MIGROS si assume per due anni, a partire dalla data d'acquisto, la garanzia per il funzionamento efficiente e l'assenza di difetti dell'oggetto in suo possesso.

La MIGROS può scegliere se eseguire la prestazione di garanzia attraverso la riparazione gratuita, la sostituzione del prodotto con uno di uguale valore o il rimborso del prezzo d'acquisto dello stesso. Ogni altra pretesa è esclusa.

Non sono compresi nella garanzia i guasti dovuti a normale usura, uso inadeguato o danni provocati dal proprietario o da terze persone, oppure derivanti da cause esterne.

L'obbligo di garanzia è valido soltanto allesplicita condizione, che si ricerra unicamente al servizio dopo vendita MIGROS o ai servizi autorizzati.

Per favore conservi il certificato di garanzia oppure il giustificativo d'acquisto (scontrino, fattura). Con la sua perdita si estingue ogni diritto di garanzia.

Gli articoli che necessitano un servizio manutenzione o una riparazione possono essere depositati in ogni punto vendita.

MHNPOUNE 0948 04 0948 www.great.sh

Avete altre domande? L'M-infoline rimane volentieri a vostra disposizione per ulteriori informazioni: 0848 84 0848 dal lunedì al venerdì dalle 8.00 alle 18.30

(8 cent./min. dalle 8.00 alle 17.00,

4 cent./min. dalle 17.00 alle 18.30).

E-Mail: [e-mail]
