MANUALE UTENTE DEHMR5c V-ZUG

CONSIGLI E SUGGERIMENTI. 17
CARATTERISTICHE 18
INSTALLAZIONE 19
USO 21
MANUTENZIONE 22

INDEX

EN

RECOMMENDATIONS AND SUGGESTIONS 24
CHARACTERISTICS 25
INSTALLATION 26
USE 28
MAINTENANCE 29

Questo librettodi struzioni per l'uso e previsto per più versioni dell'apparechio. E possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.

INSTALLAZIONE

Il produttore declina qualsi responsabilita per danni dovuti ad installmentione non corretta o non conforme alle regole dell'arte.
- La distanza minima di sicurezza tra il Piano di cottura e la Cappa deve essere di 650mm , (alcuni modelli).
- Il possono essere installati ad un'altezza inferiore,fare riferimento ai paragrafi ingombro e installmente).
- Verificare che la tensione di rete corrisponda a那一 bella riportata nella targhetta posta all'interno della Cappa.
- Per Apparecchi in Classe I a accertarsi che l'impiano elettrico domestico garantisce un corretto scarico a terra.
- Collegare la Cappa all'uscita dell'aria aspirata con tubazione di diametro paro o superiore a 120mm . Il percorso della tubazione deve essere il più breve possibile.
Non collegare la Cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, ecc.).
- Nel caso in cui nellaStanza venganoutilizzati sia la Cappa che apparecchi non azionati da energia elettrica (ad esempio apparecchi utilizzatori di gas), si deve provvedere ad una aerazione sufficiente dell'ambiente. Se la cucina ne fosse sprovvista, praticare un'apertura che comunichi con l'esterno, per garantire il richiamo d'aria pulita. Un uso proprio e重点领域 rischi si ottiene quando la depressione massima del locale non supera i 0.04 mBar.
- In caso di danneggiamento del cavo alimentazione,esso devese assere sostituito dal costruttore o dal servizio di assistenza tecnica, in modo da prevenire agli rischio.
Se le istruzioni di installatione del dispositivo di cottura a gas indicano che e necessaria una distanza maggiore di quellaindicato sopra, e necessario tenerne conte. Bisogna rispettare tutte le normative relative allo scarico dell'aria.

USO

La Cappa è stata progettata esclusivamente per uso domestico, per abbattere gli odori della cucina.
Nonfare mai uso improprio della Cappa.
Non lasciare fiarmme libero a forte intensita sulla Cappa in funzione.
- Regolare sempre le fiamme in modo da evitare una evidente fuoriuscita laterale delle stesse rispetto al fondo delle pentole.
Controllare le friggitrici durante l'uso; I'olio surriscaldato potrebbe infiammarsi.
Non preparare alimenti flambé除去 la cappa da cucina; pericolò d'incendio.
- Questo apparecchio non deve essere utilizzato da bambini o persone con ridotte disponibilità psichiche, sensoriali o mentali, oppure da personezsche espertienza e conoscezza, a meno che non siano controllati o struitti all'uso dell'apparecchio da persone responsabili della loro sicurezza.
I bambini devono essere supervisionati per assicurarsi che non giochino con l'apparechio.
ATTENZIONE: Le parti accessibili possono divertare molto calde seutilizzate con degli apparecchi di cottura.

MANUTENZIONE

• Prima di procedere a qualsiasi operazione di manutenzione, disinserire la Cappa togliendo la spina elettrica o spegnendo l'interruttore generale.
• Effettuare una scrupolosa e tempestiva manutenzione dei Filtri secondo gli intervalli consigliati (Rischio di incendio).
  Per la pulizia delle superfici della Cappa è sufficiente utilizzato un panno umido e detersivo liquido neutro.

Il simbolo sul prodotto o sulla confazione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il risciclaggio di apparecchiature clettriche ed clettroniche. Provedendo a smaltire questo prodotto in modo appropriato, si contribuisce a svitare potenziali consequences negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul risciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

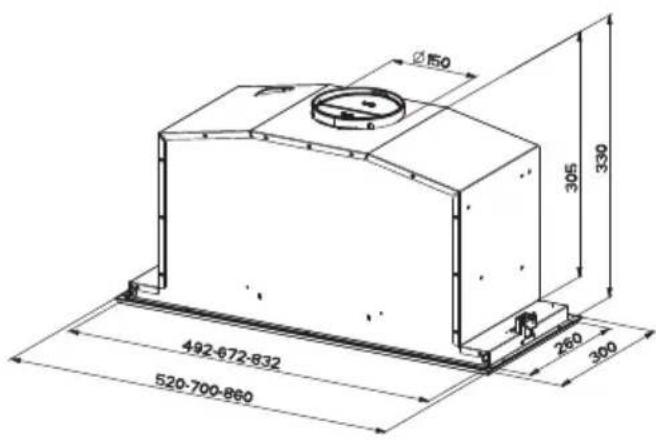

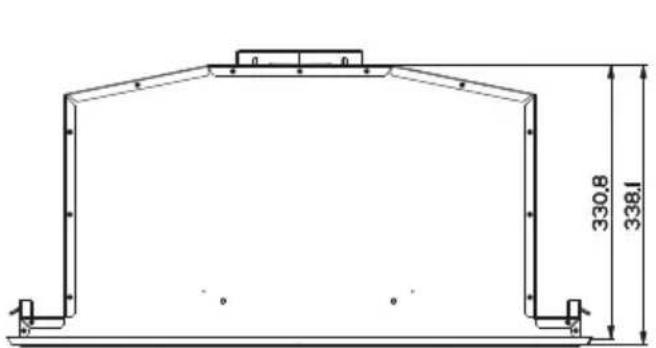

Ingombro

Componenti

Rif. Q.tà Componenti di Prodotto

1 1 Corpo Cappa completo di: Comandi, Luce, Filtri, Gruppo Aspiratore.

8 1 Griglia Direzionata
91 Flangia di riduzione 己 150-120 mm
10 1 Flangia con Valvola 150 mm

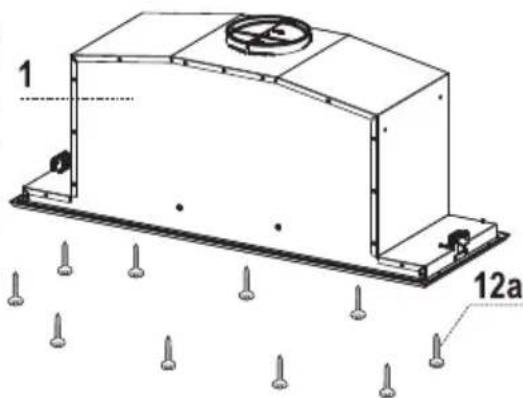

Rif. Q.tà Componenti di Installazione

12a 10 Viti (8 per la cappa da 52~cm )

1 Libretto Istruzioni

Montaggio Corpo Cappa

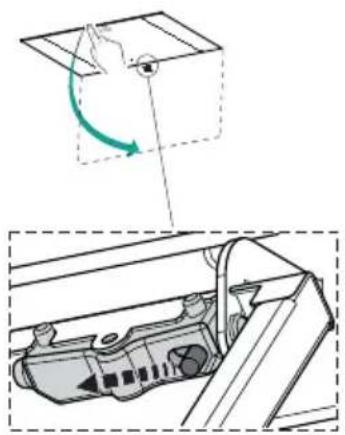

PRIMA DI MONTARE LA CAPPA AL PENSILE AGIRE COME SEGUE:

• Aprire il pannello aspirante tirandolo.

• Sganciare il pannello dal corpo cappa facendo scorrere l'apposita leva del perno di fissaggio.

• Togliere i filtri Antigrasso.

• Scollegare il Cablaggio dei Comandi aziendosi sui connettori.

• Scollegare il Cablaggio Luci agenda sui connettori.

• Togliere la cornice svitan-do le 6 Viti.

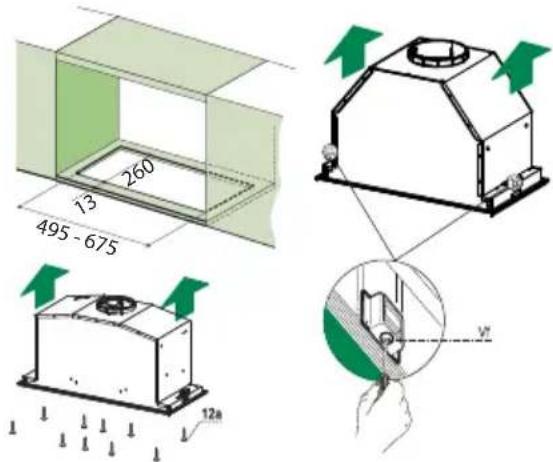

• La Cappa può essere installata direttamente sul piano inferiore dei Pensili (650 mm min. dal Piano di Cottura).
• Praticare un incasso sul piano inferiore del Pensi-le, come indicato.
• Inserire la Cappa fino ad agganciare i Supporti laterali a scatto.
• Fissare con 10 Viti 12a in dotazione.
• Bloccare definitivement serrando le Viti Vf dal除去 della Cappa.

• Riavvitare la Cornice con le 6 Viti tolte in precedenza, ricollegare il Cablaggio dei Comandi e Luci, rimontare ilhetto Antigrasso e il Pannello.

Concessioni

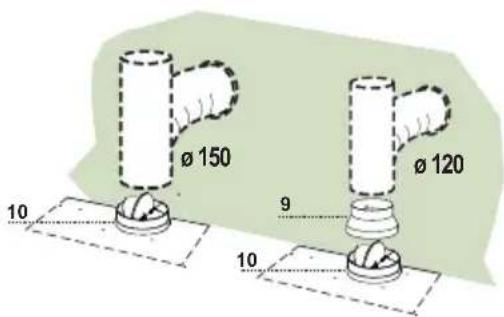

USCITA ARIA VERSIONE ASPIRANTE

Per installatione in Versione Aspirante collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di 150 o 120mm , la cui scelta è lasciata all'installatore.

• Inserire la Flangia 150 10 sull'Uscita del Corpo Cappa.

• Fissare il tubo con adequate fascette stringitubo. Il materiale occorrente non è in dotazione.

• Per collegamento con tubo 120mm , insere la Flangia di riduzione 9 sulla flangia 150 10 precedente installata.

• In ambedue i casi, togliere eventuali Filtri Antiodore al Carbone attivo.

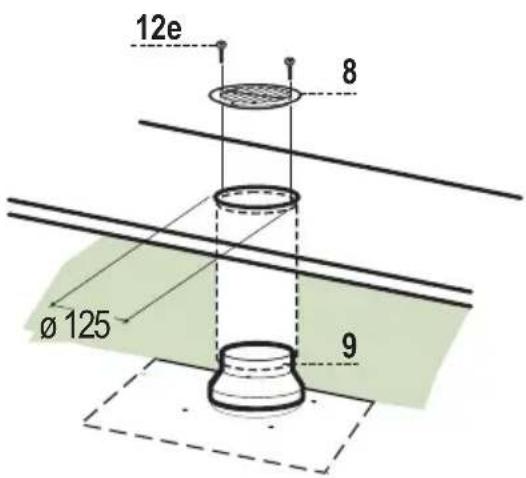

USCITA ARIA VERSIONE FILTRANTE

• Praticare un foro 125mm sull'eventuale Mensola soprastante la Cappa.

• Inserire la Flangia di riduzione 9 sull'uscita del Corpo Cappa.

• Collegare la Flangia al foro di uscita sulla Mensola soprastante la Cappa con un tubo rigido o flessibile di 120 mm .

• Fissare il tubo con adequate fascette stringitubo. Il materiale occorrente non è in dotazione.

• Fissare la Griglia direzionata 8 sull'uscita con 2 Viti 12e (2.9× 9.5) in dotazione.

• Assicurarsi della presenza dei Filtri antidore al Carbone attivo

CONNECTION ELETTRICA

• Collegare la Cappa all'Alimentazione di Rete interponendo un Interruttore bipolare con apertura dei contatti di almeno 3mm

ABCDEFGH

Quadro comandi

Tasto	Funzione Display
A	Accende il motore di aspirazione alla prima velocità e lo spegne a tutte le velocità..	Visualizza la velocità impostata
B	Decrementa la velocità di esercizio. Visualizza la velocità	impostata
C	Incrementa la velocità di esercizio. Visualizza la velocità	impostata
D	Attiva la velocità Intensiva da qualsiasi velocità anche da motore spento, tale velocità è temporizzata a 10 minuti, al terminale del tempo il sistema ritorna alla velocità precedentamente impostata. Adatta a fronteggiare le massime emissioni di fumi di cottura.	Visualizza alternamente HI e il tempo rimanente una volta al secondo.
	Tenendo il tasto premuto per circa 5 secondi, quando tutti i carichi sono spenti (Motore+Luce), si Attiva / Disattiva l'allarme dei Filtrali al Carbone attivo.	FC+Punto (2Lampeggi)-Allarme Attivo.FC+Punto (1Lampeggio)-Allarme Disattivo.
E	Funzione 24HAttiva il motore alla prima velocità e consente un'aspirazione di 10 minuti agli ora.	Visualizza 24 e il punto in basso a destra lampeggia una volta al secondo, nelle il motore è in funzione.Si disabilita premendo il tasto.
	on l'allarme filtri in corso premendo il tasto per circa 3 secondi si effettua il reset dell'allarme.Tali segnalazioni sono visibili solo a motore spento.	Lampeggia FF tre volte.Terminata la procedura si spegne la segnalazione precedentamente visualizzata:FG segnala la necessità di lavare i filtri antigrasso metallici. L'allarme entra in funzione dopo 100 ore di lavoro effettivo della Cappa.FC segnala la necessità di sostituire i filtri al carbone attivo e devonoanche essere lavati i filtri antigrasso metallici. L'allarme entra in funzione dopo 200 ore di lavoro effettivo della Cappa.
F	Funzione DelayAttiva lo spegnimento automatico ridardato di 30'.Adatto per completinge l'eliminazione di odori residui.Attilabile da qualsiasi posizione, si disattiva premen-do il tasto o spegnendo il motore.	Visualizza la velocità di esercizio e il punto in basso adestra lampeggia una volta al secondo.
	Tenendo il tasto premuto per circa 5 secondi, quando tutti i carichi sono spenti (Motore+Luce), si Attiva / Disattiva il Telecomando.	IR+Punto (2Lampeggi)-Allarme Attivo.IR+Punto (1Lampeggio)-Allarme Disattivo.
G	Accende e spegne l'impiano di illuminazione alla massima intensità.
H	Accende e spegne l'impiano di illuminazione in modalità Luce di Cortesia.

Questo appearecchio può essere comandato per mezzo di un telecomando, alimentato con pile alcaline zinco-carbone da 1,5V del tipo standard LR03-AAA (non incluse).

Non riporre il telecomando in prossimità di fonti di calore.
- Non dispersere le pile nell'ambiente, depositarle negli apposti contentitori.

Apertura Pannello

• Aprire il Pannello tirandolo.
• Pulirlo esternamente con un panno umido e detersivo liquido neutro.
• Pulirloanche internamente utilizzando un panno umido e detergente neutro; nonutilizzare panni o spugne bagnate, ne getti d'acqua; nonutilizzare sostanze abrasive.

Filtri antigrasso metallici

Sono lavabilianche in lavastoviglie, e necessitano di essere lavati quando sul display appeare FG o almeno agli 2 mesi circa di utilizzo o più frequently, per un uso particularmente intenso.

Reset del segnale di allarme

• Spagnere le Lucie e il Motore di aspirazione, quando qualora fosse attivata la funzione 24h disattivarla.
• Premere il tasting E (Vedi paragrafo Uso).

Pulizia Filtri

• Aprire i Confort Panel tirandolo sull'apposita intacca.
• Togliere i Filtri uno alla volta, spingendoli verso la parte posteriore del gruppo e tirando contemporaneamente verso il basso.
• Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima di rimontarli. (Un'eventuale Cambiamento del colore della superficie del filtr, che potrebbe verificarsi nel tempo, non pregiudica assolutamente l'efficienza dello stesso.)
• Rimontarli facendo attenzione a mantenere la maniglia verso la parte visibile esterna.
  Richiudere i Confort Panel.

Lavabileanche in lavastoviglie va pulito quando lampeggia il Led S1 o almeno anni 4 mesi o più frequentlymente, per un uso particularmente intenso, garantendo il funzionamento fino ad un massimo di 5 lavaggi prima della sostituzione. La segnalazione di Allarme, sepreventamente attivata, si verifica solo quando è azionato il Motore di aspirazione.

Attivazione del segnale di allarme

• Nelle Cappe in Versione Filtrante, la segnalazione di Allarme saturazione Filtri va arrivata al momento dell'installazione o successivamente.
• Spagnere le Luci e il Motore di aspirazione.

• Premere il tasting D per circa 5 Secondi:

• 2 Lampeggi scritta FC+Puntino -- Allarme saturazione Filtro C.A. ATTIVATO.

• 1 Lampeggio scritta FC+Puntino -- Allarme saturazione Filtro C.A. DISATTIVATO.

SMONTAGGIO Filtro ANTIODORE AL CARBONE ATTIVO

Reset del segnale di allarme

• Spagnere le Lucie e il Motore di aspirazione, quando qualora fosse attenuata la funzione 24h disattivarla.
• Premere il tasto E (Vedi paragrafo Uso).

Sostituzione Filtrò

• Aprire i Confort Panel tirandolo sull'apposita intacca.
• Togliere i Filtri antigrasso metallici.
• Rimuovere i FiltrI antidore al Carbone attivo satura, come indicato (A).
• Montare i Filtri puliti come indicato (B).
• Rimontare i Filtri antigrasso metallici.
  Richiudere i Confort Panel.

Illuminazione

Attenzione: Questo appearecchio è provvisto di una luce LED bianca di classe 1M secondo la norma EN 60825-1: 1994 + A1:2002 + A2:2001; massima potenza ottica emessa@439nm: 7 W . Non osservare direttamente con strumenti ottici (binocolo, lente d'ingrandimento....).
- Per la sostituzione contattare l'Assistenza Tecnica. ("Per l'acquisto rivolgersi all'assistenza tecnica").
