BEDIENUNGSANLEITUNG DEHMR5c V-ZUG

EMPFEHLUNGEN UND HINWEISE 3
CHARACTERISTIKEN 4
MONTAGE 5
BEDIENUNG 7
WARTUNG 8

SOMMAIRE

FR

CONSEILS ET SUGGESTIONS 10
CHARACTERISTIQUES. 11
INSTALLATION 12
UTILISATION 14
ENTRETIEN 15

INDICE

IT

These Gebrauchsanleitung girt for mehrere Gerate-Ausfuhrungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zuteffen.

MONTAGE

• Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte oder unsachgemäß Montage zurrückzuführen sind.
• Der minimale Sicherheitsabstand zwischen Kochmulde und Haube muss 650mm betragen (eineige Modelle können an einer geringeren Höhe installiert werden, beziehen Sie sich dazu auf den Absatz Raumbedarf und Installation).
• Prüfen, ob die Netzspannung mit dem Wert auf dem im Haubeninneren angebrachten Schild übereinstimmt.
• Bei Geräten der Klasse I ist sicherzustellen, dass die elektrische Anlage des Wohnhause über eine vorschrifsmäßige Erdung verfügt.
• Das Anschlussrohr der Haube zur Luftastrittsöffnung muss einen Durchmesser von 120mm oder dartüber aufweisen. Der Rohrverlauf muss so kurz wie möglich sein.
  Die Haube darf an keine Entlflungsschichte angeschlssen werden, in die Verbrennungsgase (Heizkessel, Kamine usw.) geleitet werden.
• Werden im Raum außer der Dunstabzugshaube andere, nicht elektrisch betriebene (z.B. gasbetriebene) Geräte verwendet, muss für eine ausreichende Belüfung gesorgt werden. Soltte die Kühre diesbezüglich nicht entsprechen, ist an einer Aussenwand eine Öffnung anzubringen, die Frischluftzufuhr gewährleistet. Der Gebrauch ist dann sachgemäß und sichere, wenn der max. Unterdruck des Raums nicht mehr als 0,04 mbar beträgt.
• Ein schadhafters Kabel muss vom Hersteller oder vom technischen Kundendienst ausgewechselt werden, damit jeder Risiko vermieden wird.
• Wenn die Anweisungen für die Installation für die Gaskochgeräts einen größeren Abstand oben angegeben, muss dies berücksichtigt werden. Vorschriften über die Entlastung der Luft müssen erfüllt sein.

BEDIENUNG

Die Dunstabzugshaube ist ausschließlich zum Einsatz im privaten Haushalt und zur Beseitigung von Kuchengerüchen vorgesen.
- Unsachgemäß Einsatz der Haube ist zu unterlassen.
- Groß Flammen bei eingeschalteter Haube niemals unbedeckt setzen.
Die Intensitat der Flamme ist so zu regulieren, dass sie den Topfboden nicht überragt.
Frittiergerate mssen wahrend des Gebrauchs stets beaufsichtigt werden: uberhitztes Ollann sich entzünden.
- Keine flambierten Speisen unter der Abzugshaube zubereiten: Brandgefahr.
- Dieses Gerätarf nicht von Kindern oder Personen mit verminderten psychischen, sensorischen und geistigem Fähigkeiten, oder von Personen ohne Erfahrung und Kennnisse benutz werden, sofern sie nicht von für ihre Sicherheit verantwortlichen Personen beaufsichtigt und beim Gebrauch des Geräts angeleitet werden.
- Kinder)dufen sich nicht unbeaufsichtigt in der Nane des Gerats aufhalten und auf keinen Fall mit dem Gerati!. spielern.
- "ACHTUNG: Die zugänglichen Teile können sehr heißt werden, wenn sie mit Kochgeräten eingesetzt werden."

WARTUNG

• Bevor Wartungsarbeiten durchgefuhrt werden, muss die Stromzufahr zur Haube unterbrochen werden, indem der Stecker gezogen oder der Hauptschalter abgeschalte wird.
• Bei der Filterwartung müssen die vom Hersteller empfohlenen Zeiträume zum Austauschen der Filter genauestens eingehalten werden (Brandgefahr).
• Zur Reinigung der Haubenflächen empfehlen wir ein feuchtes Tuch und ein mildes Flüssigreinigungsmittel.

Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass diese Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammlpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korekten Entsorgen these Products schätzen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieser Produkte erhalten Sie von Ihrum Rathaus, ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

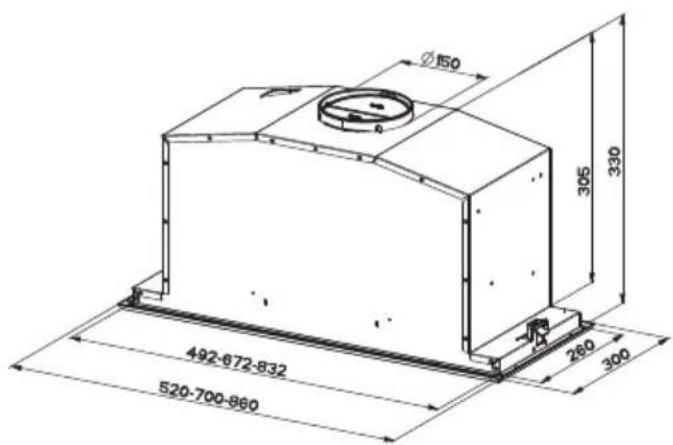

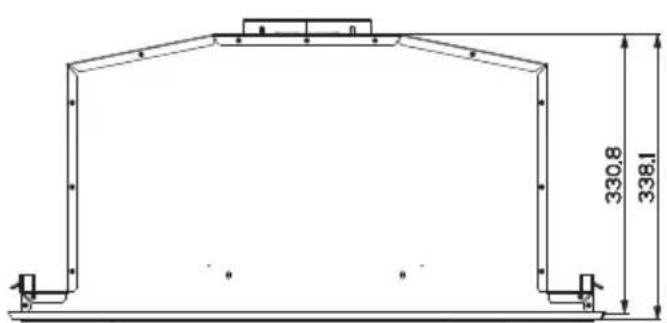

Platzbedarf

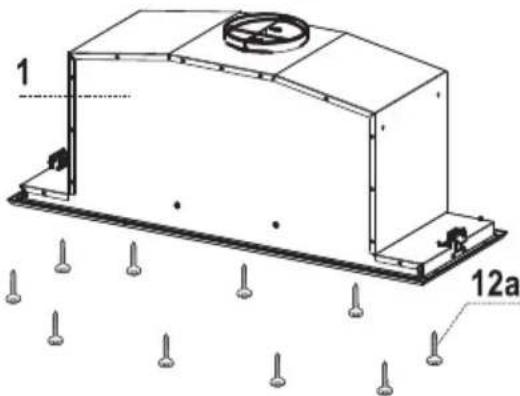

Koponenten

Bez. Menge Produktkomponenten

1 1 Haubenkorper komplett mit: Bedienelemente, Beleuch

tung, Filter, Absaugeinheit

8 1 Luftstromrichtungsgitter
91 Reduzierflansch 150-120 mm
10 1 Flansch mit Rückstauklappe 150 mm

Bez. Menge Produktkomponenten

12a 10 Schrauben (8 für 52cm Dunstabzugshaube)
12e 2 Schrauben 2,9× 9,5

Menge

1

Unterlagen

Betriebsanleitung

Montage des Haubenkörpers

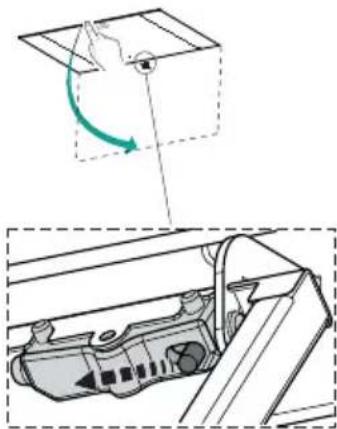

BEVOR DIE HAUBE AM HÄNGESCHRANK MONTIERT WIRD, WIE FOLGT VORGEHEN:

• Das Absaugpaneel herausziehen.
• Das Panel vom Haubenkörper lösen, in dem der spezielle Hebels Befestigungszapfens verschoben wird.

Die Fettfilter entfernen.

Die elektrische Steckverbindung der Bedienelemente abhängen, indem die Verbinder gelost werden.

Die Drähte der Beleuchtung abhängen, indem die Verbinder gelost werden.

Den Rahmen durch Aufschrauben der 6 Schrauben ausbauen.

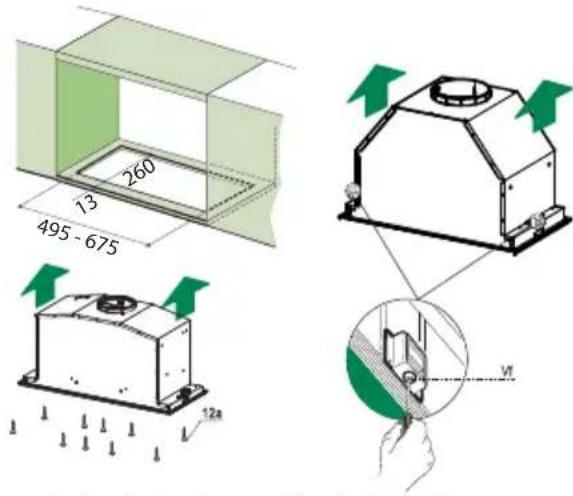

Die Haube kann direkt an der Unterseite des Hangeschranks angebracht werden min. (650 mm von der Kochfläche).
- An der Unterseite des Hängeschranks eine Aussparung anfertigen, wie abgebildet.
Die Haube einsetzen und die seitlichen Halterungen einhaken.
- Mit den 10 mitgelieferten Schrauben 12a befestigen.
- Durch Festschrauben von unter der Schrauben Vf definitiv blockieren.

• Den Rahmen mit den 6 zuvor entfernten Schrauben wieder befestigen, die elektrische Verbindung der Bedienelemente und der Beleuchtung wieder anschlieben, den Fettfilter und das Pangei wieder einbauen.

Anschlüsse

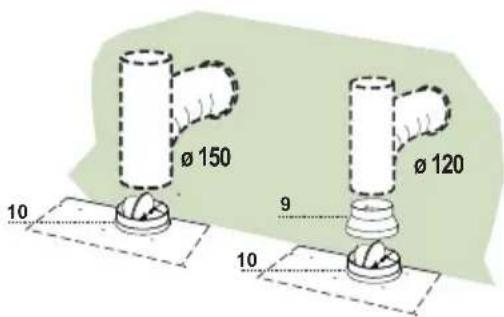

ANSCHLUSS IN ABLUFTVERSION

Bei Abluftbetrieb kann die Haube vom Installateur wahlweise mittels Rohr oder Schlauch (Ø150 oder 120mm) an die Außenrohrleitung angeschlossen werden.

Den Flansch mit Rückstauklappe 10 anbringen.
- Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.
- Bei Verwendung eines Anschlussrohres 120 den Reduzierflansch 9 am Flansch mit Rückstauklappe 10 anbringen.
Eventuell vorhandene Aktivkohlefilter entnehmer.

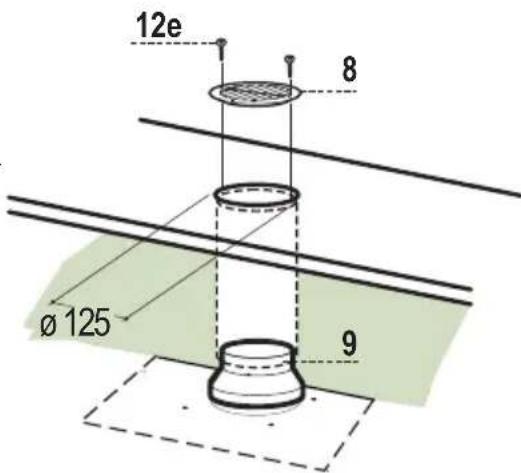

ANSCHLUSS IN UMLUFTVERSION

• In das eventuell über der Haube vorhandene Bord ein Loch 125mm bohren.
• Den Reduzierflansch 9 am Haubenaustritt anbringen.
• Den Flansch beim Luftaustritt am Bord oberhalb der Haube mittels Rohr oder Schlauch 120mm anschließen.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.
  Das Luftleitgitter 8 mit Hilfe von 2 der mitgelieferten Schrauben 12e (2,9× 9,5) beim Austritt der ruckzuführenden Luft fixieren.
• Sicherstellen, dass der Aktivkohle-Geruchsfilter vorhanden ist.

ELEKTKROANSCHLUSS

• Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3mm zwischengeschaltet werden.

ABCDEFGH

Schalttafel

Taste	Funktion	Display
A	Schaltet den Absaugmotor bei der ersten Geschwindigkeitsstufe ein und bei allen Betriebsgeschwindigkeiten aus.	Zeigt die eingestellte Geschwindigkeit an
B	Vermindert die Betriebsgeschwindigkeit.	Zeigt die eingestelle Geschwindigkeit an
C	Erhöht die Betriebsgeschwindigkeit. Zeigt die eingestelle Geschwindigkeit an
D	Aktiviert von jeder Geschwindigkeit aus, auch bei abgestelltem Motor, die Intensivgeschwindigkeit, die auf 10 Minuten zeitgeregt ist. Nach Ablauf dieser Zeit kehr das System zu der zuvor eingestellen Geschwindigkeit darüber. Für die Beseitigung von sehr intensiven Koch-dünsten geeignet.	Macht einmal pro Sekunde abwechselnd HI und die Rest-zeit sightbar.
	Mit zirka 5 Sekunden langem Gedrückthalten der Tastes bei abgeschalten Verbrauchern (Motor+ Licht) wird der Alarm der Aktivkohlefilter aktiviert / deaktiviert.	FC+ Punktchen (2 Mal Blinken)-Alarm aktiviert. FC+ Punktchen (1 Mal Blinken)-Alarm deaktiviert.
E	24H Funktion: Aktiviert den Motor bei der ersten Geschwindigkeitsstufe und erhöglich eine Absaugung von 1 Minuten pro Stun-de.	Zeigt 24 an und der Punkt unter rechts blinkt einmal pro Sekunde, während der Motor in Betrieb ist Wird durch Drucken der Tasse deaktiviert.
	Bei laufendem Filteralarm wird durch 3 Sekunden anhal-tendes Drucken der Taste ein Reset des Alarms ausgelöst. Derlei Anzeigen sind nur bei abgestelltem Motor sightbar.	FF blinkt drei Mal. Nach abgeschlossener Prozedur verlöscht die bisherige Anzeige: FG zeigt an, dass der Metallfettfilter gewaschen werden muss. Dieser Alarm wird nach 100 effektiven Betriebs-stunden der Abzugshaube ausgelöst. FC zeigt an, dass die Aktivkohlefilter ausgewechselt und die Metallfettfilter gewaschen werden müssen. Dieser Alarm wird nach 200 effektiven Betriebsstunden der Ab-zugshaube ausgelöst.
F	Funktion Delay Aktiviert das automatische Ausschalten mit einer Verzö-gerung von 30'. Vervollständigt die Beseitigung von Restgerüchen. Kann von jeder Position aus eingeschaltet werden und wird durch Drucken der Taste oder Abstellen des Motors ausgeschaltet.	Zeigt die Betriebsgeschwindigkeit an und der Punkt unter rechts blinkt einmal pro Sekunde.
	Mit zirka 5 Sekunden langem Gedrückthalten der Tastes bei abgeschalten Verbrauchern (Motor+ Licht) wird die Fernbedienung aktiviert / deaktiviert.	IR+ Punktchen (2 Mal Blinken)-Alarm aktiviert. IR+ Punktchen (1 Mal Blinken)-Alarm deaktiviert.
G	Schaltet die Beleuchungsanlage auf hochster Intensitäts-stufe ein und aus.
H	Schaltet die Beleuchting im Modus der Notbeleuchting ein oder aus.

FERNBEDIENUNG (OPTION)

Dieses Gerät kann mit einer Fernbedienung gesteuert werden, welche mit alkalischen Zink-Kohle-Batterien 1,5 V des Standardtyps LR03-AAA versorgt wird (nicht mitgeliefert).

• Die Fernbedienung nicht in die Nähe von Hitzequellen legen.
• Batterien müssen vorschrifsmäßig entsorgt werden.

Öffnen des Paneels

• Das Paneel herausziehen.
  Die Außenflächen mit einem feuchten Lappen und einem neutralen Flüssigreiniger sāubern.
• Auch Innem mit einem feuchten Lappen und einem neutralen Reinigungsmittel saubern; keine nassen Tücher oder Schwämme, oder gar Wasser verwenden, und keine schleifenden Mittel einsetzen.

Metalfettfilter

Die Fettfilter sind spülmaschinengeeignet und müssen gewaschen werden, sobald am Display die Aufschrift FG erscheint oder mindestens alle 2 Monate, oder auch offen, je nach Intensität des Gebrauchs.

Reset des Alarmsignals

• Die Beleuchtung und den Absaugmotor abschalten und dann die 24-Stunden-Funktion deaktivieren, falls diese zuvor aktiv war.
  Die Taste E drucken (siehe Absatz BEDIENUNG).

Reinigung der Filter

• Das Komfort-Paneel öffnen, indem es zur entsprechenden Kerbe gezogen wird
  Die Filter einzeln ausbauen, indem sie in den hinteren Teil der Gruppe geschoben und gleichzeitig nach unten gezogen werden.
  Die Filter waschen, ohne sie zu verbiegen, und vor dem erneuten Einbau trocknen setzen. (Die Farbe der Filteroberfläche kann sich mit der Zeit verändern, was aber die Wirksamkeit keinesfalls beeinträchtigt.)
• Nun die Filter wieder einbauen, so dass der Griff nach der äußerten Sichtseite zeigt.
  Die Komfort-Paneele wieder verschlieben.

Die Aktivkohle-Geruchsfilter sind spulmaschinengeeignet und müssen gewaschen werden, sobald am Display die Led S1 blinkt, oder mindestens alle 4 Monate, oder auch offen, je nach Intensität des Gebrauchs. Nach max. 5 Wäschen müssen die Filter erneuert werden. Die Alarmmeldung, wenn zuvor aktiviert, erfolgt nur, wenn der Absaugmotor zugeschaltet ist.

Aktivierung des Alarmsignals

• Bei den Filterversionen der Abzugshauben wird die Alarmanzeige für Filtersattigung im Augenblick der Installation oder in der Folge aktiviert.
  Die Beleuchtung und den Absaugmotor abstellen.
  Die Taste D zirka 5 Sekunden lang drucken.

• 2 Mal Blinken der Aufschrift FC+Punktchen -- Alarm für Aktivkohlefiltersattigung AKTIVIERT

• 1 Mal Blinken der Aufschrift FC+Punktchen -- Alarm für Aktivkohlefiltersattigung DEAKTIVIERT

AUSWECHSELN DES AKTIVKOHLE-GERUCHSFilters

Reset des Alarmsignals

• Die Beleuchtung und den Absaugmotor abschalten und dann die 24-Stunden-Funktion deaktivieren, falls diese zuvor aktiv war.
  Die Taste E drucken (siehe Absatz BEDIENUNG).

Auswechseln des Filters

• Das Komfort-Paneel öffnen, indem es zur entsprechenden Kerbe gezogen wird
  Die Fettfilter aus Metall entfernen.
  Die verbrauchten Aktivkohle-Geruchsfilter wie angegeben ausbauen (A).
  Die ausgewaschen Filter wie angegeben wieder einbauen (B).
  Die Fettfilter aus Metall wieder einbauen.
  Die Komfort-Paneele wieder verschlieben.

Beleuchtung

LED-Strahler

• Für den Austausch der LED-Strahler wenden Sie sichitte an den Kundendienst.

Achtung: Dieses Gerät ist mit einer weißen LED-Lampe der Klasse 1M gemäß EN 60825-1 ausgestattet: 1994 + A1:2002 + A2:2001; max. gefelieferte Lichtleistung @439nm: 7μW. Nicht direkt mit optischen Instrumenten (Fernglas, Lupe, usw.) in das Licht schauen.

[e-mail], www.vzug.com

Service-Center: Tel. [phone]

991.0356.222_01 - 141029
