MANUALE UTENTE Solo 915 Sportline

ATTIVAZIONE DELL'OROLOGIO DALLA MODALITA' SPENTO 89

AVVERTENZE E PRECAUZIONI 90

CURA E MANUTENZIONE 91

ASSISTENZA CLIENTI 91

FUNZIONI DELL'OROLOGIO 92

TASTI E RELATIVE FUNZIONI 93

ACQUISIZIONE DELLA FREQUENZA CARDIACA 95

PRINCIPALI MODALITÀ DI FUNZIONAMENTO 96

BLOCCO FREQUENZA CARDIACA 96

MODALITA' SPENTO 96

VISUALIZZAZIONE RETROILLUMINAZIONE 96

89

INDICE

IMPOSTAZIONE E FUNZIONAMENTO DELL'OROLOGIO 98

IMPOSTAZIONE ORA E DATA 98

IMPOSTAZIONE DEL PROFILO PERSONALE 99

IMPOSTAZIONE DELL'ALLARME GIORNALIERO 100

SOSTITUZIONE DELLA BATTERIA DELL'OROLOGIO 105

INFORMAZIONI SULLA SICUREZZA DELLA BATTERIA 106

INDIVIDUAZIONE GUASTI 107

SOLO 915

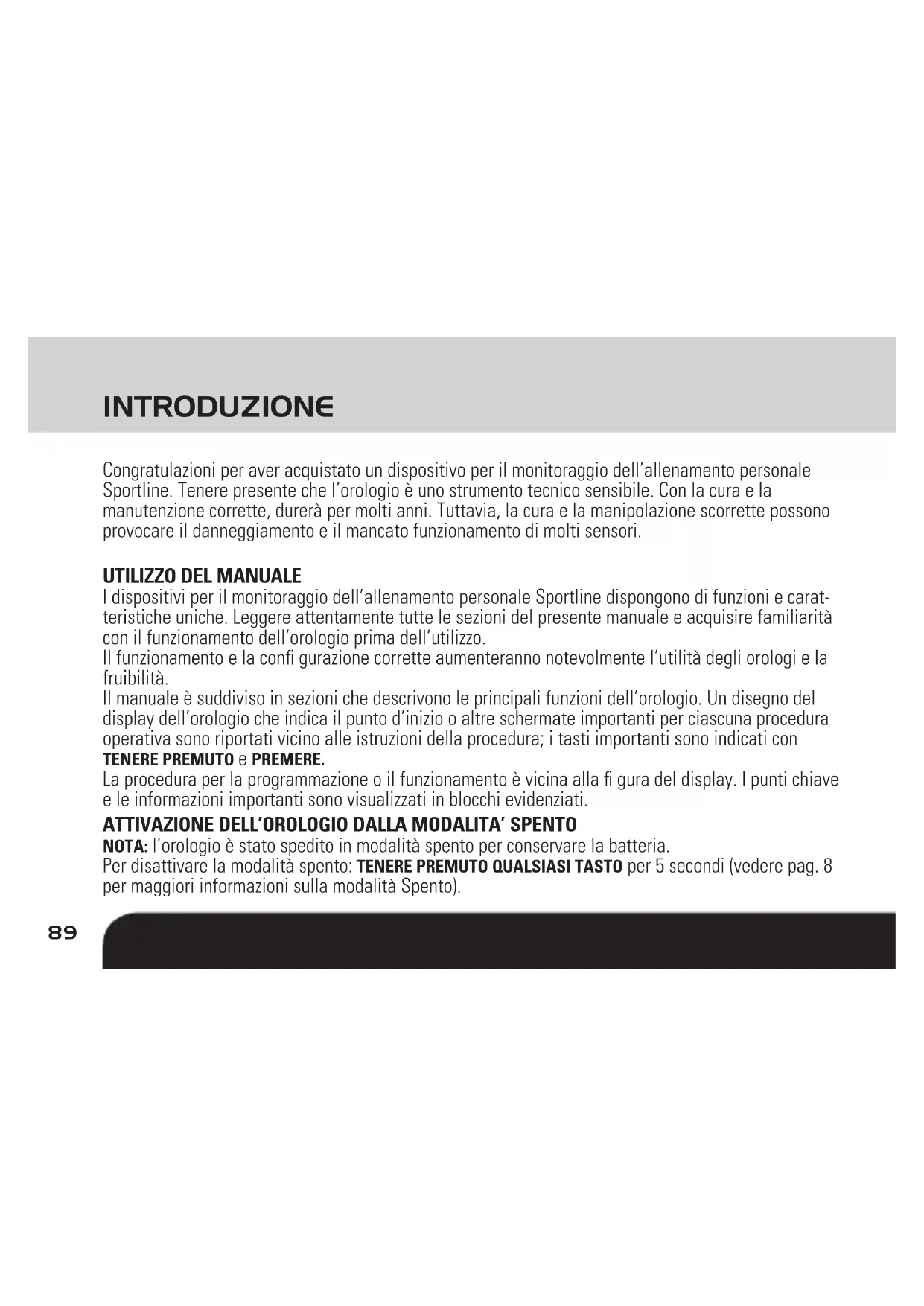

INTRODUZIONE

Congratulazioni per aver acquistato un dispositivo per il monitoraggio dell'allenamento personale Sportline. Tenere presente che l'orologio è uno strumento tecnico sensibile. Con la cura e la manutenzione corrette, durerà per molti anni. Tuttavia, la cura e la manipolazione scorrette possono provocare il danneggiamento e il mancato funzionamento di molti sensori.

UTILIZZO DEL MANUALE

I dispositivi per il monitoraggio dell'allenamento personale Sportline dispongono di funzioni e caratteristiche uniche. Leggere attentamente tutte le sezioni del presente manuale e acquisire familiarità con il funzionamento dell'orologio prima dell'utilizzo.

Il funzionamento e la confi gurazione corrette aumenteranno notevolmente l'utilità degli orologi e la fruibilità.

Il manuale è suddiviso in sezioni che descrivono le principali funzioni dell'orologio. Un disegno del display dell'orologio che indica il punto d'inizio o altre schermate importanti per ciascuna procedura operativa sono riportati vicino alle istruzioni della procedura; i tasti importanti sono indicati con

TENERE PREMUTO e PREMERE.

La procedura per la programmazione o il funzionamento è vicina alla figura del display. I punti chiave e le informazioni importanti sono visualizzati in blocchi evidenziati.

ATTIVAZIONE DELL'OROLOGIO DALLA MODALITA' SPENTO

NOTA: l'orologio è stato spedito in modalità spento per conservare la batteria.

Per disattivare la modalità spento: TENERE PREMUTO QUALSIASI TASTO per 5 secondi (vedere pag. 8 per maggiori informazioni sulla modalità Spento).

AVVERTENZE € PRECAUZIONI

AVVERTENZA: prima di iniziare qualsiasi programma di allenamento o di eseguire qualunque attività fi sica vigorosa, si consiglia di consultare il proprio medico per una visita completa e per discutere i programmi.

ATTENZIONE: l'orologio è progettato per essere resistente all'acqua a una pressione statica di 5 ATM e si può usurare durante la doccia e il nuoto leggero. Tuttavia, si consiglia di evitare l'utilizzo estensivo dell'unità in acqua se possibile. Occorre prestare attenzione a non premere alcun tasto mentre l'unità è immersa perché l'umidità può penetrare attraverso le tenute e danneggiarla.

ATTENZIONE: evitare di esporre l'orologio a condizioni estreme per periodi di tempo prolungati.

ATTENZIONE: evitare l'uso grossolano o impatti gravi dell'orologio.

NON utilizzare creme per le mani perché isolano il segnale tra la pelle e i contatti dei sensori.

NON utilizzare le punte delle dita dove la pelle è secca e spessa. Chi ha la pelle molto secca deve inumidire le dita e i polsi con acqua del rubinetto o un gel conduttore.

PULIRE occasionalmente il coperchio posteriore utilizzando un panno umido. Quindi asciugare per rimuovere eventuali residui di grasso.

PULIRE la pelle e le dita con acqua e sapone per una migliore trasmissione del segnale.

EVITARE movimenti maldestri durante la misurazione. Potrebbero creare letture imprecise della frequenza cardiaca.

SOLO 915

CURA € MANUTENZIONE

• MAI tentare di smontare o di riparare il dispositivo.
• NON esporre il dispositivo a calore estremo, urti, campi magnetici, rumore elettrico, forti vibrazioni o esposizione a lungo termine alla luce solare.
  • NON far cadere o pestare l'orologio.
• PER PULIRE IL DISPOSITIVO: utilizzare un panno leggermente inumidito. Applicare un sapone neutro all'area in cui sono presenti macchie o segni persistenti. Non esporre il dispositivo a sostanze chimiche aggressive quali benzina, solventi detergenti, acetone, alcol o insetticidi in quanto possono danneggiare la guarnizione, la cassa e/o la finitura del dispositivo.
• Nei periodi di inutilizzo CONSERVARE il dispositivo in luogo asciutto.

ASSISTENZA CLIENTI

Per assistenza in caso di problemi con questo prodotto o domande, si prega di contattare l'Assistenza clienti, pronta ad intervenire, al numero 1-866-694-4575.

FUNZIONI DELL'OROLOGIO

ORA

• Ora/Giorno/Data/Mese
• Formato 12/24 ore
• Allarme giornaliero

FREQUENZA CARDIACA

• Rilevamento della frequenza cardiaca ECG accurato
• Consumo delle calorie

TIMER ALLENAMENTO

• Risoluzione 1/100 di secondo
• 100 ore

CRONOGRAFO

• 10 ore
• Risoluzione 1/100 di secondo

CRONOMETRO PER IL CONTEGGIO ALLA ROVESCIA

• 10 ore
• Risoluzione di 1 secondo

ALTRE

• Sistema di retroilluminazione EL
  • Resistente all'acqua a 50 m (165 ft)

SOLO 915

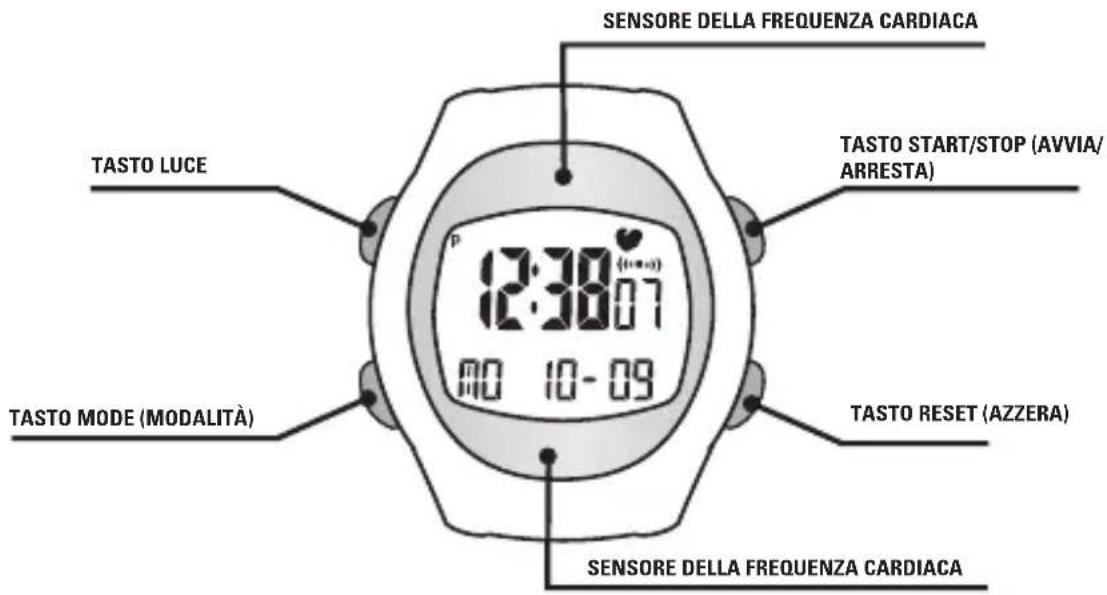

TASTI E RELATIVE FUNZIONI

SENSORE DELLA FREQUENZA CARDIACA TASTO LUCE TASTO START/STOP (AVVIA/ ARRESTA) TASTO MODE (MODALITÀ) TASTO RESET (AZZERA) SENSORE DELLA FREQUENZA CARDIACA

TASTI E RELATIVE FUNZIONI

• Scorrimento tra le modalità di funzionamento
• Avanzamento tra le variabili nella sequenza delle impostazioni
• TENERE PREMUTO: per entrare/uscire nella/dalla sequenza di programmazione
• Uscita dalla modalità Frequenza cardiaca 'finger touch'

TASTO START/STOP (S/S)

• Avvio/Arresto del cronografo
• Avvio/Arresto del timer allenamento/calorie
• Avvio/Arresto del cronometro per il conteggio alla rovescia
• Aumento dei valori delle impostazioni durante la sequenza di programmazione

TASTO RESET (R)

• Azzeramento timer allenamento/calorie, cronografo e cronometro per il conteggio alla rovescia
• Diminuzione dei valori delle impostazioni durante la sequenza di programmazione
• TENERE PREMUTO: attivazione/disattivazione blocco Frequenza cardiaca nella modalità Ora

SENSORE DELLA FREQUENZA CARDIACA

• TOCCARE E TENERE PREMUTO: attivazione della frequenza cardiaca

TASTO LUCE

- Attivazione del sistema di retroilluminazione (EL)

SOLO 915

ACQUISIZIONE DELLA FREQUENZA CARDIACA

ACQUISIZIONE DELLA FREQUENZA CARDIACA: FINGER TOUCH

La frequenza cardiaca può essere acquisita da qualsiasi modalità di funzionamento (non in qualsiasi sequenza di impostazione).

1. Con l'orologio al polso, TOCCARE E TENERE PREMUTO il SENSORE DELLA FREQUENZA CARDIACA (in qualsiasi punto sulla piastra metallica superiore dell'orologio) con il dito indice.

NOTA: se i sensori della frequenza cardiaca vengono toccati accidentalmente, l'orologio tenta automaticamente di acquisire la frequenza cardiaca. Se non viene rilevata frequenza cardiaca, l'orologio riprende il modo di funzionamento in circa 10 secondi. Questo non interferisce con nessuna funzione cronometro in corso.

NOTA: è possibile uscire dalla modalità Frequenza cardiaca in qualsiasi momento premendo il tasto Mode, Start/Stop o Reset.

1. Continuare a To CCARE E TENERE PREMUTO finché non viene visualizzata la frequenza cardiaca.
2. Quando la frequenza è stata acquisita, RILASCIARE IL SENSORE. La frequenza cardiaca continuerà a essere visualizzata per circa 5 secondi.

NOTA: il monitor visualizza la frequenza cardiaca reale (in pulsazioni al minuto) e la percentuale della frequenza cardiaca massima stimata.

PRINCIPALI MODALITÀ DI FUNZIONAMENTO

BLOCCO FREQUENZA CARDIACA

Per disattivare la modalità di acquisizione 'fi nger touch' della frequenza cardiaca (quando non si desidera acquisire accidentalmente la frequenza cardiaca):

1. TENERE PREMUTO il tasto RESET (R) nella modalità Ora per 5 secondi. L'icona del cuore scompare dall'angolo in alto a destra del display.
2. Per sbloccare, TENERE PREMUTO il tasto RESET (R) nella modalità Ora per 5 secondi. L'icona del cuore (♥) compare nell'angolo in alto a destra del display.

MODALITA' SPENTO

La modalità Spento consente di conservare la carica della batteria disattivando il dispositivo quando il monitoraggio non viene utilizzato per lunghi periodi di tempo. Per attivare la modalità Spento:

1. In modalità Ora, TENERE PREMUTO i tasti MODE, RESET e START/STOP per circa 5 secondi. Il display si presenta vuoto.

NOTA: i file Ora/Data, Profili utente e Memoria saranno conservati.

1. Per disattivare la modalità spento e riprendere il normale funzionamento, TENERE PREMUTO QUALSIASI TASTO per 5 secondi.

NOTA: tutte le impostazioni Ora e Profilo personale e Memoria verranno cancellate.

VISUALIZZAZIONE SISTEMA RETROILLUMINAZIONE

Lo Sportline Solo 915 è dotato di sistema di retroilluminazione elettroluminescente (EL) per visualizzare il display in condizioni di luce scarsa. Per azionare la retroilluminazione:

PREMERE il tasto LUCE. La retroilluminazione si attiva per circa 5 secondi.

NOTA: un uso eccessivo della retroilluminazione può ridurre in modo significativo la durata della batteria.

SOLO 915

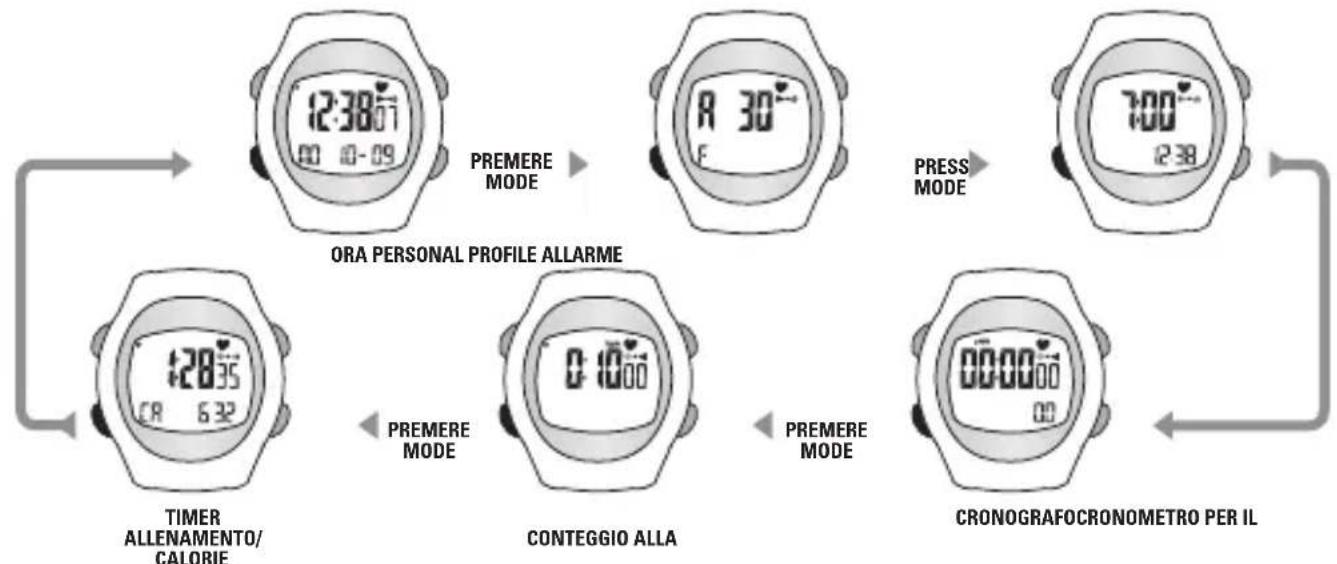

PRINCIPALI MODALITÀ DI FUNZIONAMENTO

Lo Sportline Solo 915 è dotato di 6 modalità di funzionamento principali: Ora (Time), Profi lo personale (Personal Profi le), Allarme (Alarm), Cronografo (Chronograph), Cronometro per il conteggio alla rovescia (Countdown Timer), Timer allenamento/calorie (Calories/Exercise Timer). Scorrere le modalità principali PREMENDO il tasto MODE. Acquisire la frequenza cardiaca in modalità finger touch TOCCANDO e TENENDO PREMUTO il SENSORE FREQUENZA CARDIACA in qualsiasi modalità di funzionamento.

IMPOSTAZIONE € FUNZIONAMENTO DELL'OROLOGIO

IMPOSTAZIONE ORA E DATA

In questa sequenza di programmazione, è possibile programmare le funzioni Ora e Calendario.

1. In modalità Ora, TENERE PREMUTO il tasto MODE per entrare nella sequenza di programmazione. La variabile da regolare lampeggia.
2. Regolare i secondi a zero (00) PREMENDO il tasto START/STOP (S/S) o RESET (R). Passare all'impostazione dei minuti PREMENDO il tasto MODE.
3. Regolare i minuti PREMENDO il tasto S/S (per aumentare) o R (per diminuire). Impostare i minuti e passare all'impostazione dell'ora PREMENDO il tasto MODE.
4. Regolare l'ora PREMENDO il tasto S/S o R. Impostare l'ora e passare all'impostazione dell'anno PREMENDO il tasto MODE.
5. Regolare l'anno PREMENDO il tasto S/S o R. Impostare PREMENDO MODE.
6. Regolare il mese PREMENDO il tasto S/S o R. Impostare PREMENDO MODE.
7. Regolare il giorno PREMENDO il tasto S/S o R. Impostare PREMENDO MODE.
8. Regolare il formato data (mese – giorno o giorno – mese) PREMENDO il tasto S/S o R. Impostare PREMENDO MODE.
9. Regolare il formato 12/24 ore PREMENDO il tasto S/S o R. Impostare il formato PREMENDO MODE.
10. Portare il tono dei tasti su ON (ATTIVATO) oppure OFF (DISATTIVATO) PREMENDO il tasto S/S o R. Impostare PREMENDO MODE.
11. TENERE PREMUTO il tasto MODE per uscire dalla sequenza di programmazione e riprendere la modalità operativa.

12:30:07 10:00 10:09

REGOLARE: S/S o R

IMPOSTAZIONE € FUNZIONAMENTO DELL'OROLOGIO

IMPOSTAZIONE DEL PROFILO PERSONALE

Lo Sportline Solo 915 utilizza un algoritmo avanzato basato sul Profi lo personale dell'utente per valutare la frequenza cardiaca massima e calcolare le calorie bruciate. Per garantire la precisione delle funzioni dell'orologio è necessario completare questa sequenza.

1. In modalità Profilo personale, TENERE PREMUTO il tasto MODE per entrare nella sequenza di programmazione. La variabile da regolare lampeggia.
2. Regolare l'etàPREMENDO il tasto START/STOP (S/S) o RESET (R). Passare all'impostazione del genere PREMENDO il tasto MODE.
3. Selezionare il genere (M = maschio, F = femmina) PREMENDO il tasto START/STOP (S/S) o RESET (R). Impostare il genere PREMENDO il tasto MODE.
4. TENERE PREMUTO il tasto MODE per uscire dalla sequenza di programmazione e riprendere la modalità operativa.

R 30° F

REGOLARE: S/S o R

A 30°F

IMPOSTARE: MODE

IMPOSTAZIONE € FUNZIONAMENTO DELL'OROLOGIO

IMPOSTAZIONE DELL'ALLARME GIORNALIERO

Lo Sportline Solo 915 dispone di un allarme giornaliero. Per impostare l'allarme giornaliero:

1. In modalità Allarme, TENERE PREMUTO il tasto MODE per entrare nella sequenza di programmazione.
2. Regolare l'ora PREMENDO il tasto START/STOP (S/S) o RESET (R). Impostare PREMENDO MODE.
3. Regolare i minuti PREMENDO il tasto S/S o R. Impostare PREMENDO MODE.
4. TENERE PREMUTO il tasto MODE per uscire dalla sequenza di programmazione e tornare alla modalità Ora.
5. Portare l'allarme su ON oppure OFF PREMENDO il tasto START/STOP (S/S). L'icona dell'allarme (→) sarà visibile quando la funzione è attivata.
6. Portare il segnale orario su ON oppure OFF PREMENDO il tasto RESET (R). L'icona del segnale orario (◀) sarà visibile quando la funzione è attivata.

10:00- 12:38 REGOLARE: S/S o R

100- 12:38 IMPOSTARE: MODE

100 12:38

ON/OFF: S/S (A/A)

SOLO 915

IMPOSTAZIONE € FUNZIONAMENTO DELL'OROLOGIO

Per azionare il cronografo:

1. Per INIZIARE il conteggio PREMERE il tasto START/STOP (S/S).
2. Per INTERROMPERE il conteggio PREMERE il tasto S/S.
3. Per AZZERARE il cronografo, TENERE PREMUTO il tasto RESET (R).

IMPOSTAZIONE € FUNZIONAMENTO DELL'OROLOGIO

IMPOSTAZIONE DEL CRONOMETRO PER IL CONTEGGIO ALLA ROVESCIA

Lo Sportline Solo 915 è dotato di un cronometro per il conteggio alla rovescia nel formato 100 ore. Per impostare il cronometro:

1. TENERE PREMUTO il tasto MODE nella modalità Cronometro.
2. Regolare i secondi PREMENDO il tasto START/STOP (S/S) o RESET (R). Impostare PREMENDO MODE.
3. Regolare i minuti PREMENDO il tasto S/S o R. Impostare PREMENDO MODE.
4. Regolare le ore PREMENDO il tasto S/S o R. Impostare PREMENDO MODE.
5. TENERE PREMUTO il tasto MODE per uscire dalla sequenza di programmazione e tornare alla modalità Cronometro.

FUNZIONAMENTO DEL CRONOMETRO PER IL CONTEGGIO ALLA ROVESCIA

Per azionare il cronometro:

1. Per INIZIARE il conteggio PREMERE il tasto START/STOP (S/S).
2. Per INTERROMPERE il conteggio PREMERE il tasto S/S.
3. Per AZZERARE il cronometro, TENERE PREMUTO il tasto R.

IMPOSTAZIONE € FUNZIONAMENTO DELL'OROLOGIO

Lo Sportline Solo 915 utilizza un algoritmo avanzato basato sul Profi lo personale dell'utente per valutare la frequenza cardiaca massima e calcolare le calorie bruciate. Il monitor visualizza il Tempo di allenamento totale e le Calorie bruciate (CA). Per azionare il timer Allenamento/Calorie:

1. Per INIZIARE il conteggio PREMERE il tasto START/STOP (S/S).
2. Per INTERROMPERE il conteggio PREMERE il tasto S/S.
3. Per AZZERARE il cronometro allenamento, TENERE PREMUTO il tasto R.

SUGGERIMENTO: Più sono numerosi i rilevamenti della frequenza cardiaca, più sarà precisa la stima delle calorie bruciate.

• AM, PM, ora, minuti, secondi
- Formato 12/24 ore
- Calendario: visualizzazione del giorno, della data e del mese con una autoregolazione del cambio dell'anno

ALLARME

• Allarme giornaliero
  • Durata dell'allarme: 30 secondi

TIMER ALLENAMENTO

• Risoluzione: 1 secondo
• Intervallo di misurazione: 99 ore, 59 minuti, 59,99 secondi

FREQUENZA CARDIACA

- Intervallo: 40-200 pulsazioni al minuto

CRONOMETRO PER IL CONTEGGIO ALLA ROVESCIA

• Risoluzione: 1 secondo
- Intervallo di misurazione: 99 ore, 59 minuti, 59 secondi

ALTRE

• Retroilluminazione elettroluminescente (EL)
- Resistente all'acqua fino a 50 metri di profondità.
- Batteria: CR 2032

SOLO 915

SOSTITUZIONE DELLA BATTERIA DELL'OROLOGIO

Lo Sportline Solo 915 utilizza una batteria al litio singola CR2032.

La sostituzione della batteria è necessaria occasionalmente e quando:

1. L'illuminazione del display scompare in parte o completamente
2. La funzione frequenza cardiaca non si attiva
3. Il sistema retroilluminazione non funziona
4. L'icona batteria scarica è visibile

Per sostituire la batteria del dispositivo Sportline Solo 915 si consiglia di portare l'orologio in un centro di assistenza specializzato o da un gioielliere certifi cato, che garantirà il mantenimento della resistenza all'acqua dopo la sostituzione della batteria.

INFORMAZIONI SULLA SICUREZZA DELLA BATTERIA

ATTENZIONE – INFORMAZIONI SULLA SICUREZZA DELLA BATTERIA

• Non ricaricare le batterie non ricaricabili
- Le batterie ricaricabili devono essere rimosse prima di essere ricaricate
- Le batterie ricaricabili devono essere ricaricate esclusivamente con la supervisione di un adulto
• Non mischiare batterie alcaline, standard (carbonio-zinco) o ricaricabili (nickel-cadmio)
• Le batterie scariche devono essere rimosse
• Non mescolare batterie vecchie e nuove
- Non smaltire le batterie nel fuoco; le batterie possono esplodere o subire perdite
- Non smaltire il prodotto nel fuoco; le batterie possono esplodere o subire perdite
- Se non si impiega il prodotto per un lungo periodo di tempo, rimuovere le batterie dal prodotto
- I terminali di alimentazione non devono essere cortocircuitati
• Le batterie devono essere inserite con la polarità corretta
- Pulire i contatti della batteria e quelli del prodotto prima di procedere al montaggio
- Smaltire sempre le batterie in modo compatibile con l'ambiente

La finalità del simbolo del cestino barrato è ricordare che la maggior parte dei prodotti elettrici e le batterie contengono elementi in tracce (compreso il mercurio, Hg, il cadmio, Cd e il piombo, Pb) che possono essere dannosi per l'ambiente e quindi per la nostra salute. E' importante prestare attenzione a uno smaltimento responsabile nel modo specificatamente indicato, utilizzando un piano di raccolta oppure nel contenitore apposito correttamente etichettato (NON nei rifiuti generici). In tal modo si agevola l'autorità locale a predisporre il riciclaggio o lo smaltimento nel modo corretto.

SOLO 915

INDIVIDUAZIONE GUASTI

CAUSE PROBABILI DELLA MANCATA LETTURA DELLA FREQUENZA CARDIACA O TEMPI DI RISPOSTA

LUNGHI:

CAUSA: PELLE SECCA

SOLUZIONE: applicare gel conduttivo su tutto il dito. L'acqua del rubinetto può essere d'aiuto se non è disponibile il gel conduttivo.

CAUSA: TREMORI MUSCOLARI CAUSATI DA ECCESSIVA PRESSIONE SUI SENSORI

SOLUZIONE: ridurre la pressione del dito sul tampone del sensore.

CAUSA: PELLE MORTA SUL POLSO O SUL DITO

SOLUZIONE: rimuovere le pelle morta in eccesso con un asciugamano

CAUSA: UNO STRATO SOTTILE DI GRASSO CORPOREO ISOLA IL SEGNALE ECG IMPEDENDO

ALL'OROLOGIO DI RILEVARE LA FREQUENZA CARDIACA

SOLUZIONE: strofi nare il polso e il retro dell'orologio con una salvietta o un asciugamano morbido.

CAUSA: PELLE VILLOSA

SOLUZIONE: applicare gel conduttivo al polso.

CAUSA: BATTERIA SCARICA

SOLUZIONE: sostituire la batteria nell'orologio.

SOLO 915

SPORTLINE®

www.sportline.com
