Tipo di prodotto	Stufa a legna
Marca	La Nordica
Modello	Fiorella
Potenza nominale	6 kW
Rendimento	81,3 %
Diametro del condotto fumario	120 mm
Quantità massima di combustibile	1,7 kg di legna
Dimensioni del focolare (L x P)	230 x 232 mm
Altezza totale	950 mm
Larghezza totale	480 mm
Profondità totale (con maniglie)	491 mm
Peso	103 kg
Tipo di griglia	Griglia piana girevole dall'esterno
Materiali principali	Acciaio zincato, ghisa smaltata, ceramica termo radiante
Vetro panoramico	Vetroceramica resistente fino a 700 °C
Regolatori d'aria	Aria primaria (sotto la porta) e aria secondaria (sopra la porta)
Chiusura automatica della porta	Sì (tipo 1)
Distanze di sicurezza minime	Vedi etichetta prodotto e capitolo 4 del manuale
Manutenzione del condotto fumario	Pulizia completa almeno una volta all'anno
Pulizia del vetro	A freddo, con panno morbido e non abrasivo
Combustibile consentito	Cicci di legna secca (umidità max 20 %), lunghezza 20-30 cm
Vietato bruciare	Carbone, rifiuti, legno trattato, materiali plastici
Garanzia	Non coperta in caso di surriscaldamento, modifica o parti non originali

Domande frequenti - Fiorella La Nordica

Che tipo di legna utilizzare nella stufa Fiorella?

Utilizzare esclusivamente ciocchi di legna secca con un tasso di umidità inferiore al 20%. La legna deve essere stagionata almeno un anno (legno tenero) o due anni (legno duro). Le essenze consigliate sono faggio, quercia, olmo o pioppo. Evitare legni resinosi come abete o larice, che sporcano il condotto.

Come accendere correttamente la stufa Fiorella?

Per la prima accensione, aerare bene il locale e caricare una quantità ridotta di combustibile (circa metà del carico massimo). Utilizzare legna piccola e carta di giornale, mai liquidi infiammabili. Aprire i regolatori d'aria primaria e secondaria. Dopo alcuni minuti, aggiungere progressivamente legna. La stufa deve funzionare da 6 a 10 ore durante i primi cicli per un rodaggio ottimale.

Come regolare la combustione per un rendimento ottimale?

Il regolatore d'aria primaria (sotto la porta) controlla la combustione; deve essere poco aperto durante la combustione della legna. Il regolatore d'aria secondaria (sopra la porta) deve essere aperto (a destra) per bruciare i gas e ridurre le emissioni. Regolare in base al fabbisogno termico: un tiraggio forte richiede meno aria, un tiraggio debole richiede una regolazione precisa. Il fumo deve essere trasparente; se è bianco, la legna è umida o la regolazione è errata.

Cosa fare in caso di incendio nel condotto fumario?

Chiudere immediatamente la porta del focolare e del cassetto cenere, quindi chiudere tutti i regolatori d'aria. Spegnere l'incendio con un estintore a CO2 (polvere). Non usare mai acqua. Chiamare i vigili del fuoco. Dopo lo spegnimento, far verificare il condotto da un specialista.

Quali sono le distanze di sicurezza da rispettare?

La stufa deve essere installata a una distanza minima di 100 cm davanti alla porta da qualsiasi materiale infiammabile (riducibile a 40 cm con protezione termica). Sui lati e dietro, le distanze minime sono indicate sull'etichetta del prodotto. Il pavimento deve essere ignifugo (ceramica, pietra, acciaio) con un prolungamento di almeno 50 cm davanti e 30 cm ai lati.

Come pulire il vetro della stufa?

Pulire il vetro solo quando la stufa è fredda per evitare il rischio di esplosione. Utilizzare un panno morbido asciutto o leggermente umido; non utilizzare mai prodotti abrasivi o chimicamente aggressivi. Il vetro in vetroceramica resiste fino a 750°C ma può rompersi in caso di urto meccanico (non coperto dalla garanzia).

Quale manutenzione regolare richiede la stufa Fiorella?

Svuotare regolarmente il cassetto cenere senza riempirlo completamente per evitare il surriscaldamento della griglia. Lasciare sempre 3-4 cm di cenere nel focolare. Far pulire il condotto fumario almeno una volta all'anno da uno spazzacamino. Controllare le guarnizioni di tenuta; sostituirle se necessario. Per le parti smaltate, utilizzare acqua e sapone neutro.

La stufa può funzionare con la porta aperta?

No, per motivi di sicurezza, la stufa Fiorella (con chiusura automatica della porta) deve funzionare con la porta sempre chiusa. La porta può essere aperta solo per il carico del combustibile o la rimozione della cenere, e sotto sorveglianza.

Come garantire una buona ventilazione nel locale?

La stufa preleva l'aria di combustione dal locale. Assicurarsi che sia presente un apporto d'aria sufficiente (fino a 20 m³/h) attraverso una presa d'aria esterna o aperture fisse. Finestre e porte ermetiche possono compromettere il tiraggio. Non chiudere mai l'entrata d'aria durante il funzionamento. Se è installata una cappa aspirante, potrebbe provocare un riflusso; compensare con un maggiore apporto d'aria.

Cosa fare durante i periodi di inutilizzo (estate)?

Pulire accuratamente il focolare, il condotto fumario e il cassetto cenere. Chiudere tutte le porte e i regolatori. Scollegare l'apparecchio dalla canna fumaria se possibile. In caso di umidità, posizionare sali assorbenti nel focolare. Proteggere le parti in ghisa grezza con vaselina neutra per preservarne l'aspetto.

MANUALE UTENTE Fiorella La Nordica

ISTRUZIONI PER L'INSTALLAZIONE, L'USO E LA MANUTENZIONE -IT

Secondo le norme di sicurezza sugli apparecchi l'acquirente e l'esercente sono obbligati ad informarsi sul corretto funzionamento in base alle istruzioni per l'uso.

SAFETY PRESCRIPTIONS ON EQUIPMENT

DICHIARAZIONE DI CONFORMITA' DEL COSTRUTTORE

Oggetto: assenza di amianto e cadmio

Si dichiara che tutti i nostri apparecchi vengono assemblati con materiali che non presentano parti di amianto o suoi derivati e che nel materiale d'apporto utilizzato per le saldature non è presente/utilizzato in nessuna forma il cadmio, come previsto dalla norma di riferimento.

Oggetto: Regolamento CE n. 1935/2004

Si dichiara che in tutti gli apparecchi da noi prodotti, i materiali destinati a venire a contatto con i cibi sono adatti all'uso alimentari, in conformità al Regolamento CE in oggetto.

1. DATI TECNICI 6
2. DESCRIZIONE TECNICA....7
3. NORME PER L'INSTALLAZIONE 7
4. SICUREZZA ANTINCENDIO 8

4.1. PRONTO INTERVENTO 8
5. CANNA FUMARIA 9
5.1. POSIZIONE DEL COMIGNOLO....9
6. COLLEGAMENTO AL CAMINO 11
7. AFFLUSSO D'ARIA NEL LUOGO D'INSTALLAZIONE DURANTE LA COMBUSTIONE 11
8. COMBUSTIBILI AMMESSI / NON AMMESSI 12
9. ACCENSIONE 12
10. FUNZIONAMENTO NORMALE....13
11. FUNZIONAMENTO NEI PERIODI DI TRANSIZIONE....13
12. MANUTENZIONE E CURA....13

12.1. PULIZIA CANNA FUMARIA....14
12.2. PULIZIA VETRO 14
12.3. PULIZIA CASSETTO CENERE 14
12.4. LE MAIOLICHE....14

1. FERMO ESTIVO....14
2. COLLEGAMENTO ALLA CANNA FUMARIA DI UN CAMINETTO O FOCOLARE APERTO ....15
3. SCHEDA TECNICA / TECHNICAL DATA SHEETS / TECHNISCHE PROTOKOLLE / FICHE TECHNIQUE ..47
4. POSIZIONAMENTO DEI DEFLETTORI / POSITION OF DEFLECTORS / STELLUNG DER PRALLPLATTEN / POSITION DES DEFLECTEURS....49

INDEX EN

1. TECHNICAL DATA....16
2. TECHNICAL DESCRIPTION....17
3. RULES FOR INSTALLATION....17
4. FIRE SAFETY 17

4.1. FIRST-AID MEASURES 18
5. CHIMNEY CAP POSITION....18
5.1. CHIMNEY CAP 19
6. CONNECTION TO THE CHIMNEY 20
7. AIR ENTRANCE INTO THE INSTALLATION PLACE DURING COMBUSTION....21
8. ADMITTED/NOT ADMITTED FUEL 21
9. LIGHTING 22
10. NORMAL OPERATION 23
11. OPERATION DURING TRANSITION PERIODS 23
12. MAINTENANCE AND CARE 23

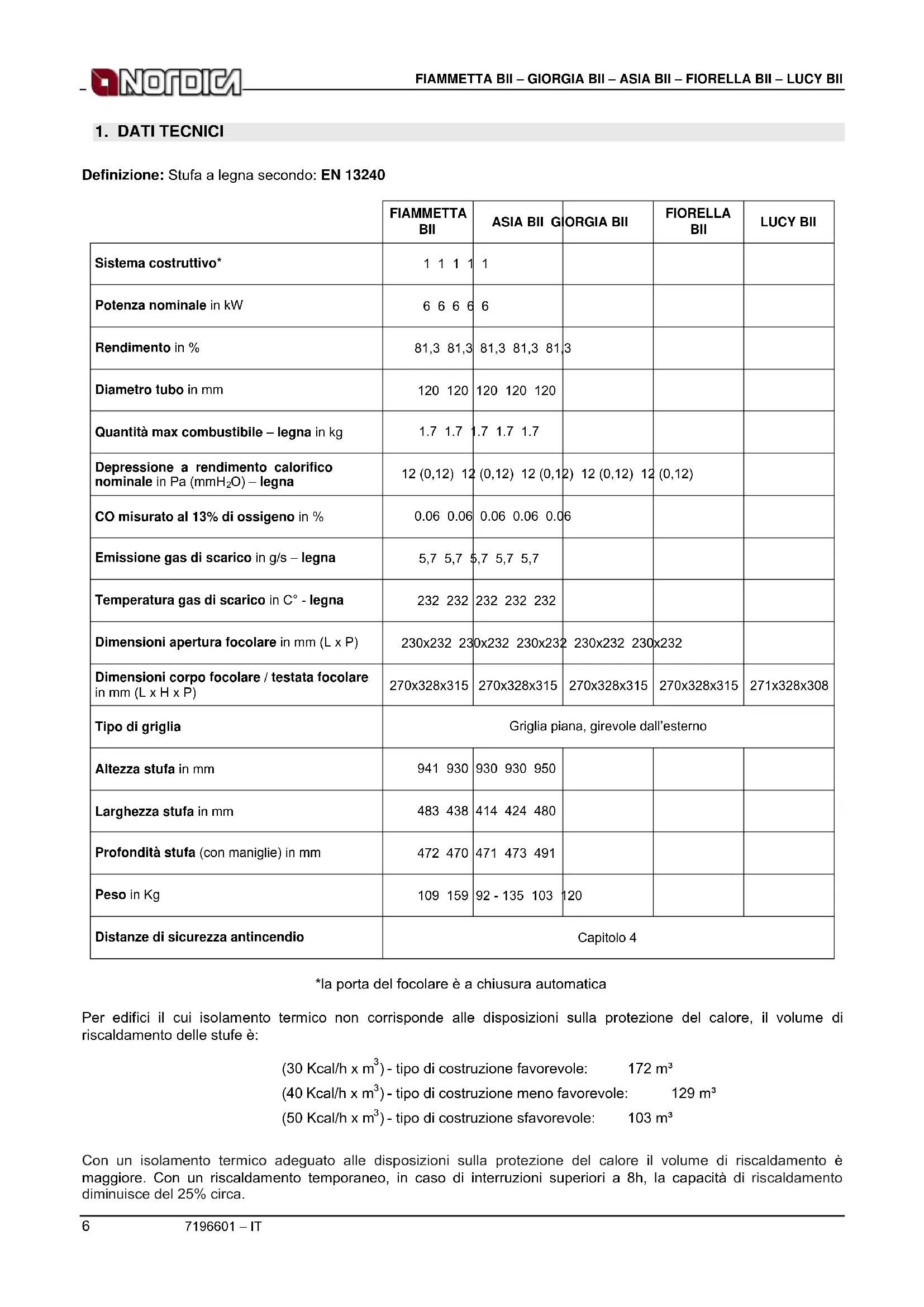

Definizione: Stufa a legna secondo: EN 13240

	FIAMMETTA BII	ASIA BII G	ORGIA BII	FIORELLA BII	LUCY BII
Sistema costruttivo*	1 1 1 1	1
Potenza nominale in kW	6 6 6 6	6
Rendimento in %	81,3 81,3	81,3 81,3 81,3
Diametro tubo in mm	120 120	120 120 120
Quantità max combustibile – legna in kg	1.7 1.7	1.7 1.7 1.7
Depressione a rendimento calorifico nominale in Pa (mmH2O) – legna	12 (0,12) 12	(0,12) 12 (0,12)	12 (0,12) 12	(0,12)
CO misurato al 13% di ossigeno in %	0.06 0.06	0.06 0.06 0.06
Emissione gas di scarico in g/s – legna	5,7 5,7	5,7 5,7 5,7
Temperatura gas di scarico in C° - legna	232 232	232 232 232
Dimensioni apertura focolare in mm (L x P)	230x232 230x232	230x232 230x232	230x232 230x232
Dimensioni corpo focolare / testata focolare in mm (L x H x P)	270x328x315	270x328x315	270x328x315	270x328x315	271x328x308
Tipo di griglia	Griglia piana, girevole dall'esterno
Altezza stufa in mm	941 930	930 930 950
Larghezza stufa in mm	483 438	414 424 480
Profondità stufa (con maniglie) in mm	472 470	471 473 491
Peso in Kg	109 159	92 - 135 103	120
Distanze di sicurezza antincendio	Capitolo 4

*la porta del focolare è a chiusura automatica

Per edifici il cui isolamento termico non corrisponde alle disposizioni sulla protezione del calore, il volume di riscaldamento delle stufe è:

(30 Kcal/h x m ^3 ) - tipo di costruzione favorevole: 172 m ^3

(40 Kcal/h x m ^3 ) - tipo di costruzione meno favorevole: 129 m ^3

(50 Kcal/h x m³) - tipo di costruzione sfavorevole: 103 m³

Con un isolamento termico adeguato alle disposizioni sulla protezione del calore il volume di riscaldamento è maggiore. Con un riscaldamento temporaneo, in caso di interruzioni superiori a 8h, la capacità di riscaldamento diminuisce del 25% circa.

2. DESCRIZIONE TECNICA

Le stufe camino de La NORDICA si addicono a riscaldare spazi abitativi per alcuni periodi, o a sostenere un riscaldamento centralizzato insufficiente. Esse sono ideali per appartamenti di vacanza e case del fine settimana oppure come riscaldamento ausiliario durante tutto l'anno. Come combustibili vengono utilizzati ceppi di legna.

La stufa-camino è costruita con lamiere d'acciaio zincato, ghisa smaltata e, a seconda delle versioni, ceramica termoradiante o piastre di pietra ollare.

Il focolare è internamente rivestito da lastre di ghisa; la parte posteriore è estraibile. Grazie a dei fori calibrati, praticati su quest'ultima, viene garantito un apporto di aria pre-riscaldata all'interno del focolare, ottenendo così una post-combustione che aumenta il rendimento e riduce le emissioni dei gas incombusti. Al suo interno si trova una griglia girevole estraibile.

La stufa è dotata di una porta panoramica con vetro ceramico (resistente fino a 700°C). Questo consente un'affascinante vista delle fiamme ardenti ed impedisce ogni possibile fuoriuscita di scintille e fumo.

Il riscaldamento dell'ambiente avviene:

a) per convezione (circa 70%): il passaggio dell'aria attraverso il doppio mantello della stufa rilascia calore nell'ambiente.
b) per irraggiamento (circa 30%): attraverso il vetro panoramico e le superfici esterne calde della stufa viene irraggiato calore nell'ambiente.

La stufa-camino è dotata di registri d'aria primaria e secondaria, con i quali viene regolata l'aria di combustione.

Registro aria PRIMARIA (A Figura 1)

Con il registro posto in basso sulla porta del focolare viene regolato il passaggio dell'aria attraverso il cassetto cenere e la griglia in direzione del combustibile. L'aria primaria è necessaria per il processo di combustione. Il cassetto cenere deve essere svuotato regolarmente, in modo che la cenere non possa ostacolare l'entrata d'aria primaria per la combustione. Attraverso l'aria primaria viene anche mantenuto vivo il fuoco.

Durante la combustione di legna, questo registro deve essere aperto solo un poco, poiché altrimenti la legna arde velocemente e la stufa si può surriscaldare.

Registro aria SECONDARIA (B Figura 1)

Sopra la porta del focolare si trova il registro aria secondaria. Questa valvola deve essere aperta (quindi spostata verso destra) in particolare per la combustione di legna, cosicché il carbonio incombusto può subire una post-combustione. Vedi paragrafo 10.

3. NORME PER L'INSTALLAZIONE

La stufa è assemblata e pronta per l'allacciamento e deve essere collegata mediante un raccordo all'esistente canna fumaria della casa. Il raccordo deve essere possibilmente corto, rettilineo, orizzontale o posizionato leggermente in salita. I collegamenti devono essere a tenuta stagna.

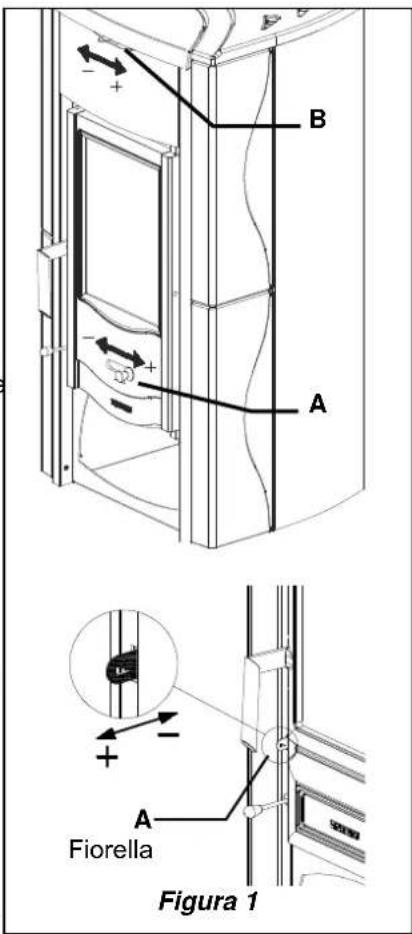

B A Fiorella Figura 1

E' OBBLIGATORIO rispettare norme nazionali ed europee, disposizioni locali o in materia di legislazione edilizia, nonché regolamentazioni antincendio. Pertanto vi consigliamo di informarvi preventivamente presso il Vs. capo spazzacamino distrettuale.

Bisogna inoltre verificare il sufficiente afflusso d'aria necessario alla combustione, a tale proposito è fondaentale prestare attenzione a finestre e porte con chiusura stagna (guarnizioni di tenuta).

Non è consentito il collegamento di più apparecchi allo stesso camino. Il diametro dell'apertura della canna fumaria per il collegamento deve corrispondere per lo meno al diametro del tubo fumo.

L'apertura dovrebbe essere dotata di una connessione a muro per la ricezione del tubo di scarico e di un rosone. Prima dell'installazione verificare se la portata della sottostruttura regge il peso del vostro apparecchio. In caso di portata insufficiente è necessario adottare opportune misure (ad es. piastra per la distribuzione del peso).

La NORDICA S.p.a. non è responsabile del prodotto modificato senza autorizzazione e tanto meno per l'uso di ricambi non originali.

I FOCOLARI NON SI DEVONO MODIFICARE.

4. SICUREZZA ANTINCENDIO

Nell'installazione della stufa devono essere osservate le seguenti misure di sicurezza:

a) Al fine di assicurare un sufficiente isolamento termico, rispettare la distanza minima di sicurezza dal retro e da entrambi i lati da elementi costruttivi ed oggetti infiammabili e sensibili al calore (mobili, rivestimenti di legno, stoffe ecc.) (vedi Figura 2 A). Tutte le distanze minime di sicurezza sono indicate sulla targhetta tecnica del prodotto e NON si deve scendere al di sotto dei valori indicati.
b) davanti alla porta del focolare, nell'area di radiazione della stessa non deve esserci alcun oggetto o materiale di costruzione infiammabile e sensibile al calore a meno di 100cm di distanza. Tale distanza può essere ridotta a 40cm qualora venga installata una protezione, retroventilata e resistente al calore, davanti all'intero componente da proteggere.
c) qualora il prodotto venga installato su un pavimento di materiale infiammabile, bisogna prevedere un sottofondo ignifugo. I pavimenti in materiale infiammabile, come moquette, parquet o sughero etc., devono essere sostituiti da uno strato di materiale non infiammabile, ad esempio ceramica, pietra, vetro o acciaio etc. (dimensioni secondo l'ordinamento regionale). Il sottofondo deve sporgere frontalmente di almeno 50cm e lateralmente di almeno 30cm oltre all'apertura della porta di carico.(vedi Figura 2 B).
d) sopra al prodotto non devono essere presenti componenti infiammabili (es. mobili – pensili).

La stufa deve funzionare esclusivamente con il cassetto cenere inserito. I residui solidi della combustione (ceneri) devono essere raccolti in un contenitore ermetico e resistente al fuoco. La stufa non deve mai essere accesa in presenza di emissioni gassose o vapori (per esempio colla per linoleum, benzina ecc.). Non depositate materiali infiammabili nelle vicinanze della stufa.

Durante la combustione viene sprigionata energia termica che comporta un marcato riscaldamento delle superfici, della porta e del vetro del focolare, delle maniglie delle porte o di comando, del tubo fumi ed eventualmente della parte anteriore dell'apparecchio. Evitate il contatto con tali elementi senza un corrispondente abbigliamento protettivo o senza utensili accessori (guanti resistenti al calore, dispositivi di comando).

Fate in modo che i bambini siano consapevoli di questi pericoli e teneteli lontani dal focolare durante il suo funzionamento.

Quando si utilizza un combustibile errato o troppo umid o si potrebbero formare dei depositi (creosoto) nella canna fumaria con possibile incendio della canna fumaria stessa.

100 30 50 30 A B

Figura 2

4.1. PRONTO INTERVENTO

Se si manifesta un incendio nel collegamento o nella canna fumaria :

a) Chiudere la porta di caricamento e del cassetto cenere.
b) Chiudere i registri dell'aria comburente
c) Spegnere tramite l'uso di estintori ad anidride carbonica ( CO2 a polveri )
d) Richiedere l'immediato intervento dei Vigili del Fuoco

NON SPEGNERE IL FUOCO CON L'USO DI GETTI D'ACQUA.

Quando la canna fumaria smette di bruciare, farla verificare da uno specialista per individuare eventuali crepe o punti permeabili.

5. CANNA FUMARIA

Requisiti fondamentali per un corretto funzionamento dell'apparecchio:

• la sezione interna deve essere preferibilmente circolare;
• essere termicamente isolata ed impermeabile e costruita con materiali idonei a resistere al calore, ai prodotti della combustione ed alle eventuali condense;
• essere priva di strozzature ed avere andamento verticale con deviazioni non superiori a 45°;
• se già usata deve essere pulita;
• rispettare i dati tecnici del manuale di istruzioni;

Qualora le canne fumarie fossero a sezione quadrata o rettangolare gli spigoli interni devono essere arrotondati con raggio non inferiore a 20 mm. Per la sezione rettangolare il rapporto massimo tra i lati deve essere ≤ 1,5. Una sezione troppo piccola provoca una diminuzione del tiraggio. Si consiglia un'altezza minima di 4 m.

Sono VIETATE e pertanto pregiudicano il buon funzionamento dell'apparecchio: fibrocemento, acciaio zincato, superfici interne ruvide e porose. In Figura 3 sono riportati alcuni esempi di soluzione.

La sezione minima deve essere di 4 dm ^2 (per esempio 20x20cm) per gli apparecchi il cui diametro di condotto è inferiore a 200mm, o 6,25dm ^2 (per esempio 25x25cm) per gli apparecchi con diametro superiore a 200mm.

Il tiraggio creato dalla vostra canna fumaria deve essere sufficiente ma non eccessivo.

Una sezione della canna fumaria troppo importante può presentare un volume troppo grande da riscaldare e dunque provocare delle difficoltà di funzionamento dell'apparecchio; per evitare ciò provvedete ad intubare la stessa per tutta la sua altezza. Una sezione troppo piccola provoca una diminuzione del tiraggio.

La canna fumaria deve essere adeguatamente distanziata da materiali infiammabili o combustibili mediante un opportuno isolamento o un'intercapedine d'aria.

(1)

(2)

(3)

(4)

(1) Canna fumaria in acciaio AISI 316 con doppia camera isolata con materiale resistente a 400°C.Efficienza 100% ottima.

(2) Canna fumaria in refrattario con doppia camera isolata e rivestimento esterno in calcestruzzo alleggerito. Efficienza 100% ottima.

(3) Canna fumaria tradizionale in argilla sezione quadrata con intercapedini. Efficienza 80% ottima.

(4) Evitare canne fumarie con sezione rettangolare interna il cui rapporto sia diverso dal disegno. Efficienza 40% mediocre.

Figura 3

E' vietato far transitare all'interno della stessa tubazioni di impianti o canali di adduzione d'aria. E' proibito inoltre praticare aperture mobili o fisse, sulla stessa, per il collegamento di ulteriori apparecchi diversi.

5.1. POSIZIONE DEL COMIGNOLO

Il tiraggio della canna fumaria dipende anche dall'idoneità del comignolo.

È pertanto indispensabile che, se costruito artigianalmente, la sezione di uscita sia più di due volte la sezione interna della canna fumaria. Dovendo sempre superare il colmo del tetto, il comignolo dovrà assicurare lo scarico anche in presenza di vento (Figura 4).

Il comignolo deve rispondere ai seguenti requisiti:

• avere sezione interna equivalente a quella del camino.
• avere sezione utile d'uscita doppia di quella interna della canna fumaria.
• essere costruito in modo da impedire la penetrazione nella canna fumaria di pioggia, neve e di qualsiasi corpo estraneo.
• essere facilmente ispezionabile, per eventuali operazioni di manutenzione e pulizia.

(1) Comignolo industriale ad elementi prefabbricati, consente un ottimo smaltimento dei fumi.

(2) Comignolo artigianale. La giusta sezione di uscita deve essere minimo 2 volte la sezione interna della canna fumaria, ideale 2,5 volte.

(3) Comignolo per canna fumaria in acciaio con cono interno deflettore dei fumi.

Figura 4

50 cm

(1) In caso di canne fumarie affiancate un comignolo dovrà sovrastare l'altro d'almeno 50 cm al fine d'evitare trasferimenti di pressione tra le canne stesse.

Figura 5

2 m 10 m 1 m

(1) Il comignolo non deve avere ostacoli entro i 10 m da muri, falde ed alberi. In caso contrario innalzare lo stesso d'almeno 1 m sopra l'ostacolo. Il comignolo deve oltrepassare il colmo del tetto d'almeno 1 m.

Figura 6

H min. > A > A 0,5 m (1)Asse colmo α (2)Tetto

Figura 7
COMIGNOLI DISTANZE E POSIZIONAMENTO UNI 10683/98

Inclinazione del tetto Distanza tra il colmo e il camino		Altezza minima del camino (misurata dallo sbocco)
α	A (m) H (m)
15°	< 1,85 m 0,50 m oltre il colmo
	> 1,85 m 1,00 m dal tetto
30°	< 1,50 m 0,50 m oltre il colmo
	> 1,50 m 1,30 m dal tetto
45°	< 1,30 m 0,50 m oltre il colmo
	> 1,30 m 2,00 m dal tetto
60°	< 1,20 m 0,50 m oltre il colmo
	> 1,20 m 2,60 m dal tetto

Gli apparecchi con chiusura automatica della porta (tipo 1) devono obbligatoriamente funzionare, per motivi di sicurezza, con la porta del focolare chiusa (fatta eccezione per la fase di carico del combustibile o l'eventuale rimozione della cenere).

Gli apparecchi con le porte non a chiusura automatica (tipo 2) devono essere collegati ad una propria canna fumaria.

Il funzionamento con porta aperta è consentito soltanto previa sorveglianza.

La stufa è dotata di uno scarico fumi superiore.

Il tubo di collegamento alla canna fumaria deve essere più corto possibile, rettilineo, a tenuta stagna e conforme alle normative vigenti.

Il collegamento deve essere eseguito con tubi stabili e robusti (Vi consigliamo uno spessore di 2 mm) ed essere fissato ermeticamente alla canna fumaria. Il diametro interno del tubo di collegamento deve cor rispondere al diametro esterno del tronchetto di scarico fumi della stufa DIN 1298.

ATTENZIONE: qualora il collegamento attraversi particolari composti da materiali infiammabili, nel raggio di 20cm attorno al tubo tutti i materiali infiammabili devono essere sostituiti da materiali ignifughi e resistenti al calore.

Per un buon funzionamento dell'apparecchio è essenziale che nel luogo d'installazione venga immessa sufficiente aria per la combustione (vedi paragrafo 7).

La depressione al camino (TIRAGGIO) deve essere di almeno 12 Pa (=1,2 mm di colonna d'acqua). La misurazione deve essere fatta sempre ad apparecchio caldo (resa calorifica nominale). Quando la depressione supera i 17 PA (1,7 mm di colonna d'acqua) è necessario ridurre la stessa con l'installazione di un regolatore di tiraggio supplementare (valvola a farfalla) sul tubo di scarico o nel camino.

Per motivi di sicurezza la porta del focolare può essere aperta solo durante il caricamento di combustibile. Il focolare deve rimanere chiuso durante il funzionamento ed i periodi di non-utilizzo.

7. AFFLUSSO D'ARIA NEL LUOGO D'INSTALLAZIONE DURANTE LA COMBUSTIONE

Poiché le stufe a legna ricavano la loro aria di combustione dal locale di installazione, è essenziale che nel luogo stesso venga immessa una sufficiente quantità d'aria. In caso di finestre e porte a tenuta stagna (es. case costruite con il criterio di risparmio energetico) è possibile che l'ingresso di aria fresca non venga più garantito e questo compromette il tiraggio dell'apparecchio, il vostro benessere e la vostra sicurezza. Bisogna pertanto garantire una alimentazione aggiuntiva di aria fresca mediante una presa d'aria esterna posta nelle vicinanze dell'apparecchio oppure tramite la posa di una conduttura per l'aria di combustione che porti verso l'esterno od in un vicino locale areato, ad eccezione del locale caldaia o garage (VIETATO).

Il tubo di collegamento deve essere liscio con un diametro minimo di 120 mm, deve avere una lunghezza massima di 4 m e presentare non più di tre curve. Qualora questo sia collegato direttamente con l'esterno deve essere dotato di un apposito frangivento.

L'entrata dell'aria per la combustione nel luogo d'installazione non deve essere ostruita durante il funzionamento della stufa. E' assolutamente necessario che negli ambienti, in cui vengono fatte funzionare stufe con un tiraggio naturale del camino, venga immessa tanta aria quanta ne è necessaria per la combustione, ossia fino a 20 m³/ora. Il naturale ricircolo dell'aria deve essere garantito da alcune aperture fisse verso l'esterno, la loro grandezza è stabilita da relative normative in materia. Chiedete informazioni al Vostro spazzacamino di fiducia. Le aperture devono essere protette con delle griglie e non devono mai essere otturate.

Le cappe di aspirazione, installate nel stesso locale dove è installata la stufa o nello stesso impianto di aria interna, possono influenzare negativamente il funzionamento della stufa (fino a provocare l'uscita di fumi nei locali

dell'abitazione, nonostante la porta del focolare sia chiusa). Per tanto, le cappe di aspirazione non devono in nessun caso essere fatte funzionare contemporaneamente alla stufa.

La depressione di una cappa aspirante può, nella peggiore delle ipotesi, trasformare la canna fumaria della stufa in presa d'aria esterna risucchiando i fumi nell'ambiente con conseguenze gravissime per le persone.

OPTIONAL

Per un miglior benessere e relativa ossigenazione dell'ambiente stesso, l'aria di combustione della stufa può essere prelevata direttamente all'esterno. Per far questo la stufa può essere collegata alla presa d'aria esterna tramite un raccordo opzionale (Figura 8 C) (Kit ∅120).

I combustibili ammessi sono ceppi di legna da ardere. Si devono utilizzare esclusivamente ceppi di legna secca (contenuto d'acqua max 20%). Si dovrebbero caricare al massimo 2 ceppi di legna. I pezzi di legna dovrebbero avere una lunghezza di ca. 20/30 cm ed una circonferenza di massimo 30-35 cm.

La legna usata come combustibile deve avere un contenuto d'umidità inferiore al 20% e la si ottiene con un tempo di essiccazione di almeno un anno (legno tenero) o di due anni (legno duro) collocando tale legna in un luogo asciutto e ventilato (per esempio sotto una tettoia). La legna umida rende l'accensione più difficile, perché è necessaria una maggiore quantità d'energia per far evaporare l'acqua presente.

Il contenuto umido ha inoltre lo svantaggio che, con l'abbassarsi della temperatura, l'acqua si condensa prima nel focolare e quindi nel camino. La legna fresca contiene circa il 60% di H2O, perciò non è adatta ad essere bruciata.

Tra gli altri non possono essere bruciati: resti di carbone, ritagli, cascami di corteccia e pannelli, legna umida o trattata con vernici, materiali di plastica; in tal caso decade la garanzia sull'apparecchio.

Carta e cartone devono essere utilizzati solo per l'accensione. La combustione di rifiuti è vietata e danneggerebbe inoltre la stufa e la canna fumaria, provocando inoltre danni alla salute ed in virtù del disturbo olfattivo a reclami da parte del vicinato.

La legna non è un combustibile a lunga durata e pertanto non è possibile un riscaldamento continuo della stufa durante la notte.

Specie Kg/mc	KWh/Kg Umidità 20%
Faggio 750 4,0
Cerro 900 4,2
Olmo	640 4,1
Pioppo	470 4,1
Larice *	660 4,4
Abete rosso *	450 4,5
Pino silvestre *	550 4,4

\* LEGNI RESINOSI POCO ADATTI PER UNA STUFA

IMPORTANTE: l'uso continuo e prolungato di legna particolarmente ricca di oli aromatici (p.e. Eucalipto, Mirto, etc.) provoca il deterioramento (sfaldamento) repentino dei componenti in ghisa che compongono il prodotto.

9. ACCENSIONE

IMPORTANTE: alla prima accensione è inevitabile che venga prodotto un odore sgradevole (dovuto all'essiccamento dei collanti nella cordicella di guarnizione o delle vernici protettive), che sparisce dopo un breve utilizzo. Deve comunque essere assicurata una buona ventilazione dell'ambiente. Alla prima accensione Vi consigliamo di caricare una quantità ridotta di combustibile e di aumentare lentamente la resa calorifica dell'apparecchio.

Per effettuare una corretta prima accensione dei prodotti trattati con vernici per alte temperature, occorre sapere quanto segue:

• i materiali di costruzione dei prodotti in questione non sono omogenei, infatti coesistono parti in ghisa, in acciaio, in refrattario e in maiolica;
• la temperatura alla quale il corpo del prodotto è sottoposto non è omogenea: da zona a zona si registrano temperature variabili dai 300 °C ai 500 °C;
• durante la sua vita, il prodotto è sottoposto a cicli alternati di accensioni e di spegnimento durante la stessa giornata e a cicli di intenso utilizzo o di assoluto riposo al variare delle stagioni;
• la stufa nuova, prima di potersi definire stagionata, dovrà essere sottoposta a diversi cicli di avviamento per poter consentire a tutti i materiali ed alla vernice di completare le varie sollecitazioni elastiche;
• in particolare inizialmente si potrà notare l'emissione di odori tipici dei metalli sottoposti a grande sollecitazione termica e di vernice ancora fresca. Tale vernice, sebbene in fase di costruzione venga cotta a 250 °C per qualche ora, dovrà superare più volte e per una certa durata la temperatura di 350 °C, prima di incorporarsi perfettamente con le superfici metalliche.

Diventa quindi importante seguire questi piccoli accorgimenti in fase di accensione:

1. Assicuratevi che sia garantito un forte ricambio d'aria nel luogo dove è installato l'apparecchio.

2. Nelle prime accensioni, caricare non eccessivamente la camera di combustione (circa metà della quantità indicata nel manuale d'istruzioni) e tenere il prodotto acceso per almeno 6-10 ore di continuo, con i registri meno aperti di quanto indicato nel manuale d'istruzioni.

3. Ripetere questa operazione per almeno 4-5 o più volte, secondo la Vostra disponibilità.

4. Successivamente caricare sempre più ( seguendo comunque quanto descritto sul libretto di istruzione relativamente al massimo carico) e tenere possibilmente lunghi i periodi di accensione evitando, almeno in questa fase iniziale, cicli di accensione-spegnimento di breve durata.

5. Durante le prime accessioni nessun oggetto dovrebbe essere appoggiato sulla stufa ed in particolare sulle superfici laccate. Le superfici laccate non devono essere toccate durante il riscaldamento.
6. Una volta superato il «rodaggio» si potrà utilizzare il Vostro prodotto come il motore di un'auto, evitando bruschi riscaldamenti con eccessivi carichi.

Per accendere il fuoco consigliamo di usare piccoli listelli di legno con carta oppure altri mezzi di accensione in commercio, escluse tutte le sostanze liquide come per es. alcool, benzina, petrolio e simili.

Le aperture per l'aria (primaria e secondaria) devono essere aperte contemporaneamente solo un po' (si deve aprire anche l'eventuale valvola a farfalla posta sul tubo di scarico fumi).

Quando la legna comincia ad ardere si può caricare altro combustibile e regolare l'aria per la combustione secondo le indicazioni del paragrafo 10. Durante questa fase, non lasciare mai la stufa senza supervisione.

Mai sovraccaricare la stufa (confrontate la tabella tecnica – quantità max. di combustibile caricabile). Troppo combustibile e troppa aria per la combustione possono causare surriscaldamento e quindi danneggiare la stufa. La garanzia non copre i danni dovuti al surriscaldamento dell'apparecchio.

Gli apparecchi con chiusura automatica della porta (tipo 1) devono obbligatoriamente funzionare, per motivi di sicurezza, con la porta del focolare chiusa (fatta eccezione per la fase di carico del combustibile o l'eventuale rimozione della cenere).

Gli apparecchi con le porte non a chiusura automatica (tipo 2) devono essere collegati ad una propria canna fumaria.

Il funzionamento con porta aperta è consentito soltanto previa sorveglianza.

IMPORTANTE: Per motivi di sicurezza la porta del focolare può essere aperta solo durante il caricamento di combustibile. Il focolare deve rimanere chiuso durante il funzionamento ed i periodi di non-utilizzo.

Il potere calorifico nominale della stufa è pari a 6 kW e viene raggiunto con un tiraggio (depressione) minimo di 12 Pa (= 1,2 mm di colonna d'acqua).

Con i registri posti sulla facciata della stufa-camino viene regolata l'emissione di calore del focolare. Essi devono essere aperti secondo il bisogno calorifico. La migliore combustione (con emissioni minime) viene raggiunta quando, caricando legna, la maggior parte dell'aria per la combustione passa attraverso il registro dell'aria secondaria.

Mai sovraccaricare la stufa (confrontate la tabella tecnica – quantità max. di combustibile caricabile).

Troppo combustibile e troppa aria per la combustione possono causare surriscaldamento e quindi danneggiare la stufa. I danni causati da surriscaldamento non sono coperti da garanzia.

Bisogna pertanto usare la stufa sempre con porta chiusa (abbassata) per evitare l'effetto forgia.

Combustibile	Aria PRIMARIA (A)	Aria SECONDARIA (B)
Legna	CHIUSO	APERTO
Consumo orario	1,8 kg/h

Oltre che dalla regolazione dell'aria per la combustione, l'intensità della combustione e quindi la resa calorifica della Vostra stufa, è influenzata dal camino. Un buon tiraggio del camino richiede una regolazione più ridotta dell'aria per la combustione, mentre uno scarso tiraggio necessita maggiormente di un'esatta regolazione dell'aria per la combustione.

Per verificare la buona combustione della stufa, verificate se il fumo che esce dal camino è trasparente. Se è bianco significa che la stufa non è regolata correttamente o la legna è troppo bagnata; se invece il fumo è grigio o nero è segno che la combustione non è completa (è necessaria una maggior quantità di aria secondaria).

11. FUNZIONAMENTO NEI PERIODI DI TRANSIZIONE

Durante il periodo di transizione, ovvero quando le temperature esterne sono più elevate, in caso di improvviso aumento della temperatura si possono avere dei disturbi alla canna fumaria che fanno si che i gas combusti non vengono aspirati completamente. I gas di scarico non fuoriescono più completamente (odore intenso di gas).

In tal caso scuotete più frequentemente la griglia e aumentate l'aria per la combustione. Caricate in seguito una quantità ridotta di combustibile facendo sì che questo bruci più rapidamente (con sviluppo di fiamme) e si stabilizzi così il tiraggio della canna fumaria. Controllate quindi che tutte le aperture per la pulizia e i collegamenti al camino siano ermetici.

12. MANUTENZIONE E CURA

Fate controllare dal Vostro spazzacamino responsabile di zona la regolare installazione della stufa, il collegamento al camino e l'aerazione.

Per la pulizia delle parti smaltate usare acqua saponata o detergenti non abrasivi o chimicamente non aggressivi.

IMPORTANTE : si possono usare esclusivamente parti di ricambio espressamente autorizzate ed offerte dalla NORDICA S.p.A. In caso di bisogno Vi preghiamo di rivolgerVi al Vs rivenditore specializzato.

L' APPARECCHIO NON PUÒ ESSERE MODIFICATO!

12.1. PULIZIA CANNA FUMARIA

La corretta procedura di accensione, l'utilizzo di quantità e tipi di combustibili idonei, il corretto posizionamento del registro dell'aria secondaria, il sufficiente tiraggio del camino e la presenza d'aria comburente sono indispensabili per il funzionamento ottimale dell'apparecchio. Almeno una volta l'anno è consigliabile eseguire una pulizia completa, o qualora sia necessario (problemi di malfunzionamento con scarsa resa). Questa operazione, fatta esclusivamente a stufa fredda, dovrebbe essere svolta da uno spazzacamino che contemporaneamente può effettuare un'ispezione. Durante la pulizia bisogna togliere dalla stufa il cassetto cenere ed il tubo fumi.

Si può pulire il vano di raccolta fumi dal focolare e, dopo aver tolto il tubo fumi, anche dal tronchetto di scarico con l'aiuto di una spazzola e di un aspiratore.

Fate attenzione che dopo la pulizia tutte le parti smontate vengano reinstallate in modo ermetico.

12.2. PULIZIA VETRO

Tramite uno specifico ingresso dell'aria secondaria la formazione di deposito di sporco, sul vetro della porta, viene efficacemente rallentata. Non può comunque mai essere evitata con l'utilizzo dei combustibili solidi (es. legna umida) e questo non è da considerarsi come un difetto dell'apparecchio.

IMPORTANTE: la pulizia del vetro panoramico deve essere eseguita solo ed esclusivamente a stufa è fredda per evitarne l'esplosione. Non usare comunque panni, prodotti abrasivi o chimicamente aggressivi.

La corretta procedura di accensione, l'utilizzo di quantità e tipi di combustibili idonei, il corretto posizionamento del registro dell'aria secondaria, il sufficiente tiraggio del camino e la presenza dell'aria comburente sono indispensabili per il funzionamento ottimale dell'apparecchio e per mantenere pulito il vetro.

ROTTURA DEI VETRI: i vetri essendo in vetroceramica resistenti fino ad uno sbalzo termico di 750°C, non sono soggetti a shock termici. La loro rottura può essere causata solo da shock meccanici (urti o chiusura violenta della porta ecc.). Pertanto la sostituzione non è in garanzia.

12.3. PULIZIA CASSETTO CENERE

Tutte le stufe camino de La Nordica hanno una griglia focolare ed un cassetto cenere per la raccolta della ceneri. Vi consigliamo di svuotare periodicamente il cassetto cenere e di evitarne il riempimento totale, per non surriscaldare la griglia. Inoltre Vi consigliamo di lasciare sempre 3-4 cm di cenere nel focolare.

ATTENZIONE: le ceneri tolte dal focolare vanno riposte in un recipiente di materiale ignifugo dotato di un coperchio stagno. Il recipiente va posto su di un pavimento ignifugo, lontano da materiali infiammabili fino allo spegnimento e raffreddamento completo delle ceneri.

12.4. LE MAIOLICHE

Le maioliche La NORDICA sono prodotti di alta fattura artigianale e come tali possono presentare micro-puntinature, cavillature ed imperfezioni cromatiche. Queste caratteristiche ne testimoniano la pregiata natura. Smalto e maiolica, per il loro diverso coefficiente di dilatazione, producono microscrepolature (cavillatura) che ne dimostrano l'effettiva autenticità.

Per la pulizia delle maioliche si consiglia di usare un panno morbido ed asciutto; se si usa un qualsiasi detergente o liquido, quest'ultimo potrebbe penetrare all'interno dei cavilli evidenziandoli in modo permanente.

13. FERMO ESTIVO

Dopo aver effettuato la pulizia del focolare, del camino e della canna fumaria, provvedendo all'eliminazione totale della cenere ed altri eventuali residui, chiudere tutte le porte del focolare ed i relativi registri e sconnettere l'apparecchio dal camino.

Consigliamo di effettuare l'operazione di pulizia della canna fumaria almeno una volta all'anno; verificare nel frattempo l'effettivo stato delle guarnizioni che, se non perfettamente integre, non garantiscono il buon funzionamento dell'apparecchio! In tal caso è necessaria la sostituzione delle stesse.

In caso di umidità del locale dove è posto l'apparecchio, sistemare dei sali assorbenti all'interno del focolare. Proteggere le parti in ghisa grezze, se si vuole mantenere inalterato nel tempo l'aspetto estetico, con della vaselina neutra.

14. COLLEGAMENTO ALLA CANNA FUMARIA DI UN CAMINETTO O FOCOLARE APERTO

Il canale fumi è il tratto di tubo che collega il prodotto alla canna fumaria, nel collegamento devono essere rispettati questi semplici ma importantissimi principi:

• per nessuna ragione si dovrà usare il canale fumo avente un diametro inferiore a quello del collarino di uscita di cui è dotato il prodotto;
• ogni metro di percorso orizzontale del canale fumo provoca una sensibile perdita di carico che dovrà eventualmente essere compensata con un innalzamento della canna fumaria;
• il tratto orizzontale non dovrà comunque mai superare i 2m (UNI 10683-2005);
• ogni curva del canale fumi riduce sensibilmente il tiraggio della canna fumaria che dovrà essere eventualmente compensata innalzandola adeguatamente;
• la Normativa UNI 10683-2005 – ITALIA prevede che le curve o variazioni di direzione non devono in nessun caso essere superiori a 2 compresa l'immissione in canna fumaria.

Volendo usare la canna fumaria di un caminetto o focolare aperto, sarà necessario chiudere ermeticamente la cappa al di sotto del punto di imbocco del canale fumo pos. A Figura 9.

Se poi la canna fumaria è troppo grande (p.e. cm 30x40 oppure 40x50) è necessario intubarla con un tubo di acciaio inox di almeno 200mm di diametro, pos.B, avendo cura di chiudere bene lo spazio rimanente fra il tubo stesso e la canna fumaria immediatamente sotto al comignolo pos. C.

C - Tamponamento B A - Chiusura ermetica Sportello di ispezione Figura 9

Per ulteriori informazioni Vi preghiamo cortesemente di rivolgerVi al Vostro rivenditore di fiducia.

1. TECHNICAL DATA

Si rilascia la presente dichiarazione di prestazione sotto la responsabilità esclusiva del fabbricante di cui al punto 4.

(Data e luogo di emissione - place and date of issue -

(nome, posizione e firma - name, function and signature -

INFORMAZIONI MARCATURA CE

Si rilascia la presente dichiarazione di prestazione sotto la responsabilità esclusiva del fabbricante di cui al punto 4.

(Data e luogo di emissione - place and date of issue -

(nome, posizione e firma - name, function and signature -

INFORMAZIONI MARCATURA CE

Si rilascia la presente dichiarazione di prestazione sotto la responsabilità esclusiva del fabbricante di cui al punto 4.

(Data e luogo di emissione - place and date of issue -

(nome, posizione e firma - name, function and signature -

INFORMAZIONI MARCATURA CE

Dati e modelli non sono impegnativi: la ditta si riserva di apportare modifiche e migliorie senza alcun preavviso.

Via Summano, 104 - 36030 Montecchio Precalcino - VICENZA - ITALIA

Tel: [phone] - Fax: [phone]

email: [e-mail] - www.lanordica-extraflame.com
