MANUALE UTENTE ASL70C Ariston Thermo

Istruzioni per invertire la posizione dello sportello

Dove installare l'asciugatrice

Aerazione

Tubo di scarico dell'acqua

Collegamento elettrico

Informazioni preliminari

Descrizione del prodotto, 15

Per aprire lo sportello

Caratteristiche

Pannello di controllo

Avvio e programmi, 16-18

Scelta del programma

Tabella dei programmi

I comandi

Bucato, 19-20

Controllo del bucato

Etichette con le istruzioni per il lavaggio

Tessuti particolari

Tempi di asciugatura

Avvertenze e suggerimenti, 21

Sicurezza

Smaltimento

Risparmio energetico e rispetto dell'ambiente

Cura e manutenzione, 22

Scollegamento dell'apparecchio dalla rete elettrica

Pulizia del filtro al termine di ogni ciclo

Svuotare il recipiente di raccolta dell'acqua dopo ogni ciclo

Controllo del cestello al termine di ogni ciclo

Pulizia dell'unità di condensazione

Pulizia dell'asciugatrice

Ricerca guasti, 23

Assistenza, 24

Ricambi

ARISTON

! Tenere a portata di mano il presente libretto, così da poterlo consultare facilmente ad ogni evenienza. Tenere il libretto sempre vicino all'asciugatrice; nel caso in cui l'apparecchio venga venduto o ceduto ad altre persone, ricordarsi di consegnare loro questo libretto, così da permettere anche ai nuovi possessori di conoscere le avvertenze e i suggerimenti sull'utilizzo dell'asciugatrice.
! Leggere attentamente queste istruzioni: le pagine che seguono contengono importanti informazioni sull'installazione e utili suggerimenti sul funzionamento dell'elettrodomestico.

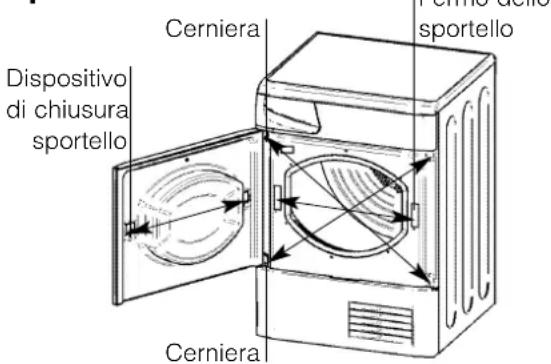

Istruzioni per invertire la posizione dello sportello |Fermo dello

Dispositivo di chiusura sportello Cerniera Cerniera Fornio dello sportello

Lo sportello dell'asciugatrice è reversibile ed è facile da cambiare. Spostare diagonalmente le staffe delle cerniere e le viti di chiusura. Invertire il dispositivo di chiusura ed il fermo dello sportello con le piastre di chiusura del lato opposto (vedere lo schema qui sopra).

Dove installare l'asciugatrice

• Le fiamme possono danneggiare l'asciugatrice che deve pertanto essere installata lontano da cucine a gas, stufe, termosifoni o piani di cottura.
• Se l'elettrodomestico verrà installato sotto un banco da lavoro, è necessario lasciare uno spazio vuoto di almeno 10 mm sopra il pannello superiore dell'elettrodomestico; i pannelli laterali dovranno invece avere uno spazio libero intorno di almeno 15 mm. In questo modo sarà garantita la circolazione dell'aria. Controllare che le prese d'aria del pannello posteriore non siano ostruite.

Aerazione

È importante che l'ambiente in cui si utilizza l'asciugatrice sia sufficientemente aerato Assicurarsi inoltre che l'ambiente in cui viene installata l'asciugatrice non sia umido e che vi sia un adeguato ricambio di aria. Garantire un adeguato flusso d'aria intorno all'asciugatrice in modo da permettere che l'acqua prodotta durante il lavaggio si condensi; l'asciugatrice non funzionerà correttamente se posizionata in uno spazio chiuso o all'interno di un mobile.

! Se l'asciugatrice viene utilizzata in una stanza piccola o fredda è possibile che si generi un po' di condensa.

Tubo di scarico dell'acqua

Se l'asciugatrice viene collocata vicino ad un tubo di scarico, è possibile far defluire l'acqua al suo interno. In questo modo si evita di dover svuotare il recipiente di raccolta dell'acqua. È sufficiente rimuovere il tubo flessibile superiore dalla sua sede sul retro dell'asciugatrice e collegare il flessibile in dotazione al tubo di scarico.

Collegamento elettrico

Prima di inserire la spina nella presa elettrica, verificare che:

• la presa sia dotata di messa a terra
- la presa sia in grado di supportare la potenza massima prevista per l'asciugatrice, così come indicata sull'etichetta che riporta le prestazioni di esercizio (vedere la sezione Descrizione del prodotto)
- la tensione di alimentazione sia compresa nei valori indicati dall'etichetta che riporta le prestazioni di esercizio (vedere la sezione Descrizione del prodotto)
- la presa sia compatibile con il tipo di spina dell'asciugatrice. In caso contrario, sostituire la spina o la presa.

! L'asciugatrice non può essere installata in ambienti all'aperto, anche se riparati. Può essere molto peri coloso esporre questo elettrodomestico alla pioggia o a un temporale.

! Dopo l'installazione dell'elettrodomestico, il cavo e la spina elettrica devono rimanere a portata di mano.

! Non utilizzare prolunghe.

! Il cavo elettrico non deve essere tagliato né calpes tato.

! Controllare regolarmente il cavo elettrico e, se necessario, farlo sostituire solo da tecnici qualificati che installeranno un altro cavo specifico per questo elettrodomestico (vedere la sezione Assistenza). Presso i rivenditori autorizzati è possibile acquistare cavi di ricambio e cavi più lunghi di quelli montati in fabbrica.

! Il produttore declina ogni responsabilità nei casi in cui le presenti regole non vengano rispettate.

! Se si nutrono dei dubbi a riguardo, consultare un elettricista.

Informazioni preliminari

Una volta installata l'asciugatrice, prima di metterla in funzione, pulire l'interno del cestello, così da rimuovere lo sporco che può essersi accumulato durante il trasporto.

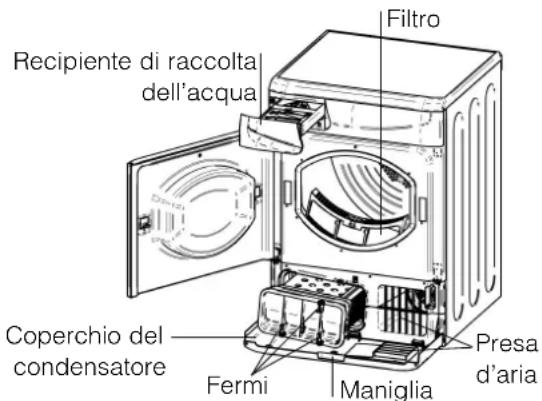

Per aprire lo sportello Caratteristiche
Premere e rilasciare il pannello frontale nella posizione indicata

recipiente di raccolta dell'acqua Prestazioni di esercizio Dispositivo di chiusura sportello Numero di serie e numero di modello Fermo dello sportello Coperchio condensatore Maniglia coperchio condensatore (Tirare per aprire) Filtro Griglia di entrata dell'aria

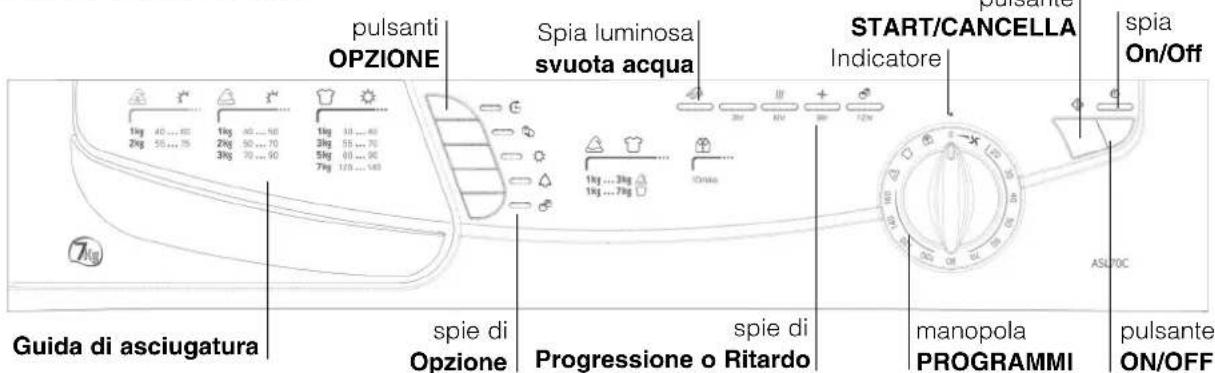

Pannello di controllo

pulsanti OPZIONE Spia luminosa svuota acqua START/CANCELLA Indicatore spia On/Off 1kg 40...50 2kg 56...75 1kg 40...50 2kg 50...70 3kg 55...70 5kg 60...90 7kg 120...140 1kg ... 3kg 1kg ... 7kg 1kg ... 3kg 1kg ... 7kg Guida di asciugatura spie di Opzione Progressione o Ritardo spie di manopola PROGRAMMI pulsante ON/OFF

Il pulsante START/CANCELLA avvia un programma selezionato. Quando si preme questo pulsante, verrà emesso un segnale acustico e le spie di avanzamento lampeggeranno per confermare l'azione. Se non si ha impostato un programma il segnalatore acustico suonerà quattro volte. Quando un programma è in funzione, premendo questo pulsante si cancella il programma e si arresta l'asciugatrice (vedere la sezione Avvio e programmi).

I pulsanti OPZIONE selezionano le opzioni disponibili per il programma selezionato (vedere la sezione Avvio e programmi).

Le spie di Opzione indicano che l'opzione è stata selezionata tramite il bottone alla sinistra della spia corrispondente.

La Guida di asciugatura è una tabella di facile comprensione che indica il rapporto tra i tipi di tessuto e le capacità di carico.

Spia luminoso Svuota acqua segnala che il recipiente di raccolta dell'acqua deve essere svuotato. Quando lampeggia indica che il recipiente è pieno. L'indicatore si spegnerà alcuni secondi dopo aver

riposizionato il recipiente vuoto; perché ciò sia possibile l'asciugatrice deve essere in funzione (vedere Comandi).

La spia On/Off segnala che l'asciugatrice è in funzione o pronta per selezionare un programma. Se questa spia lampeggia indica la presenza di un'anomalia (vedere Ricerca guasti).

Il pulsante ON/OFF: Se l'asciugatrice è in funzione e viene premuto questo pulsante l'asciugatrice si arresta. Premendolo nuovamente, l'asciugatrice si riavvia.

Le spie di Progressione o Ritardo indicano lo stato del programma o, quando lampeggiano, il tempo impostato per la programmazione ritardata. Durante un avvio ritardato le spie lampeggiano per indicare il ritardo selezionato. Quando non lampeggiano indicano ogni fase del programma all'accensione della spia corrispondente (vedere la sezione Avvio e programmi).

La manopola PROGRAMMI consente di impostare il programma desiderato: ruotarla fino a quando l'indicatore si troverà sul programma che si desidera selezionare (vedere la sezione Avvio e programmi).

|

Scelta del programma

1. Inserire la spina dell'asciugatrice nella presa di alimentazione elettrica.
2. Selezionare il bucato in base al tipo di tessuto (vedere la sezione Bucato).
3. Premere lo sportello per aprirlo e controllare la corretta posizione e la pulizia del filtro ed accertarsi che il recipiente di raccolta dell'acqua sia vuoto e posizionato correttamente (vedere la sezione Manutenzione).
4. Caricare l'elettrodomestico, facendo attenzione ad evitare che qualche indumento possa frapporsi tra lo sportello e la relativa guarnizione. Chiudere lo sportello.
5. Se la spia On/Off non è accesa: Premere il pulsante ON/OFF ⏻ .
6. Scegliere un programma verificando la Guida Programmi (vedere Programmi) e anche le indicazioni per ciascun tipo di tessuto (vedere Bucato).
7. Selezionare un programma ruotando la manopola PROGRAMMI.
8. Impostare un tempo di ritardo ed altre opzioni, se necessario.

9. Se si desidera selezionare il segnalatore acustico, alla fine del programma, premere il pulsante opzione ALLARME.

10. Premere il pulsante START per avviare il programma. Durante il funzionamento, è possibile aprire lo sportello per estrarre i capi che nel frattempo si sono asciugati e lasciare asciugare gli altri. Dopo aver richiuso lo sportello, è necessario ripremere il pulsante START, per mettere nuovamente in funzione l'asciugatrice.

11. Durante gli ultimi minuti dei programmi di asciugatura, prima del termine del programma, viene inserita la fase ASCIUGATURA A FREDDO (i tessuti vengono raffreddati), questa fase deve sempre essere attivata per terminare il ciclo.
12. Quando il programma è terminato. Il segnalatore acustico suonerà se è stata selezionata l'opzione Allarme. Aprire lo sportello, estrarre il bucato, pulire il filtro e metterlo nuovamente in posizione. Svuotare il recipiente di raccolta dell'acqua e rimetterlo al suo posto (vedere la sezione Manutenzione). Se è stata selezionata l'opzione Post-trattamento antipiega ed il bucato non viene rimosso immediatamente, l'asciugatrice funzionerà occasionalmente per 10 ore o finché non viene aperto lo sportello.
13. Scollegare l'asciugatrice dalla rete elettrica.

Programma di stiratura facile

"Stiratura facile" è un breve programma di 10 minuti (8 minuti di riscaldamento seguiti da 2 minuti di asciugatura a freddo) che gonfia le fibre dei tessuti rimasti immobili per un lungo periodo di tempo. Il ciclo distende le fibre dei capi in modo da agevolarne la stiratura e la piegatura.

! Questo non è un programma di asciugatura e non va quindi utilizzato con capi ancora bagnati.

Per risultati ottimali:

1. Non caricare il cestello oltre la capacità massima. I seguenti valori si riferiscono al peso degli indumenti asciutti:

Tessuto Carico massimo

Cotone e Misto cotone 2,5 kg

Sintetico 2 kg

Denim 2 kg

1. Svuotare l'asciugatrice subito dopo la fine del programma; appendere, piegare o stirare i capi per poi riporli nell'armadio. Se ciò non fosse possibile, ripetere il programma.

L'effetto prodotto dal programma "Stiratura facile" varia da tessuto a tessuto. I migliori effetti si ottengono su tessuti tradizionali, quali Cotone o Misto cotone; invece, le caratteristiche di tessuti quali le fibre acriliche o il Tencel® non consentono di ottenere gli stessi risultati.

Programmi

! Se la spia On/Off non è accesa; Premere il pulsante ON/OFF ⏻ e selezionare il programma.

Programma	Funzione	Impostazione Nota:
	Stiratura facile	Programma breve (dura circa 10 minuti) che ammorbidisce le fibre dei tessuti così da agevolarne la stiratura.	1. Posizionare la manopola PROGRAMMI su 🎥.2. Selezionare eventuali opzioni, se necessario.3. Premere il pulsante START .	! Non è un programma di asciugatura (vedere di seguito).Opzioni disponibili:Allarme
	CotoneAsciugatura armadio	Asciuga gli indumenti con impostazione temperatura alta, pronti per essere riposti nell'armadio.	1. Posizionare la manopola PROGRAMMI su 🎥.2. Selezionare eventuali opzioni, se necessario.3. Premere il pulsante START .	Options available:Allarme, Avvio ritardato, Pre-trattamento antipiega, Post-trattamento antipiega
	SinteticiAsciugatura armadio	Asciuga gli indumenti con impostazione bassa temperatura, pronti per essere riposti nell'armadio.	1. Posizionare la manopola PROGRAMMI su 🎥.2. Selezionare eventuali opzioni, se necessario.3. Premere il pulsante START .	Options available:Allarme, Avvio ritardato, Pre-trattamento antipiega, Post-trattamento antipiega
Asciugatura temporizzata(160, 140, 120, 100, 80, 70, 60, 50, 40, 30 o 20 minuti)		Asciuga il bucato umido che si desidera asciugare a bassa temperatura o piccolo carichi (inferiore ad 1kg).Può essere usato con l'opzione temperatura elevata se si preferisce usare un programma a tempo.	1. Posizionare la manopola PROGRAMMI sul tempo desiderato: 160, 140, 120, 100, 80, 70, 60, 50, 40, 30 o 20.2. Selezionare eventuali opzioni, se necessario.3. Premere il pulsante START .	Opzioni disponibili:Allarme, Temperatura alta, Avvio ritardato, Pre-trattamento antipiega, Post-trattamento antipiegaConsultare i tempi di asciugatura suggeriti (vedere Bucato).Gli ultimi 10 minuti di Questi programmi sono Il funzionamento a freddo (vedere sotto).
	Asciugatura a freddo	Programma breve (circa 10 minuti) che raffredda le fibre o i capi.	1. Posizionare la manopola PROGRAMMI su 🎥.2. Selezionare eventuali opzioni, se necessario.3. Premere il pulsante START.	Opzioni disponibili:Allarme

I Comandi

• manopola PROGRAMMI

! Avvertenza, Se dopo aver premuto il pulsante START, la posizione della manopola programmi è cambiata, la nuova posizione NON cambierà il programma selezionato.

! Posizione 0, ruotando la manopola sulla posizione 0 si procede al reset e alla cancellazione di un programma.

• Pulsanti OPZIONE / spie

Questi pulsanti vengono usati per personalizzare il programma selezionato secondo le proprie esigenze. Un programma deve essere selezionato con la manopola programmi prima di selezionare un'opzione. Non tutte le opzioni sono disponibili per tutti i programmi (vedere la sezione Avvio e programmi). Se un'opzione non è disponibile e si preme il pulsante, il segnalatore acustico suonerà quattro volte. Se l'opzione è disponibile, il segnale acustico suonerà solo una volta e l' opzione vicina alle spie dei pulsanti si illuminerà per confermare la selezione.

Progressione ( ) Asciugatura, Asciugatura a freddo, Post Trattamento antipiega) / Ritardo (3 ore, 6 ore, 9 ore, 12 ore) Spie

Quando l'indicatore luminoso accanto al pulsante di programmazione ritardata è acceso, queste spie lampeggiano per indicare che è stato selezionato il tempo di ritardo. Durante altri programmi esse indicano la fase dell'asciugatrice, ognuna si accende all'avvio della fase corrispondente.

Avvio Ritardato

L'avvio di alcuni programmi (vedere la sezione Avvio e programmi) può essere ritardato fino a 12 ore, in fasi di 3 ore. Accertarsi che il recipiente dell'acqua sia vuoto prima di impostare un avvio ritardato.

Quando è in corso un avvio ritardato, la spia accanto al pulsante di ritardo sarà accesa e il periodo di ritardo selezionato lampeggerà (dopo aver premuto il pulsante START).

Per impostare un avvio ritardato, premere il pulsante del Tempo di Ritardo e la spia accanto al pulsante si accenderà insieme alla spia di ritardo di 3 ore. Premendo nuovamente il pulsante si procederà all'aumento del ritardo a 6 ore, la spia di 3 ore si spegnerà e si accenderà quella di 6 ore. Ogni volta che si preme il pulsante l'impostazione del ritardo aumenterà di 3 ore, come indicato dalla spia corrispondente. Se la spia di 12 ore è accesa, premendo nuovamente il pulsante si cancellerà il ritardo. È inoltre possibile cancellare il ritardo ruotando la manopola di programmazione a 0, attendendo il suono dell'avvisatore acustico e quindi tornando al programma selezionato.

Pre-trattamento antipiega

Una volta selezionato un avvio ritardato, i capi vengono asciugati occasionalmente durante il periodo di ritardo, per contribuire ad evitare la formazione di pieghe.

Temperatura Alta

Quando disponibile, questo pulsante seleziona una temperatura alta. Premendo questo pulsante si seleziona una temperatura alta e la spia accanto ad esso si accende. I programmi a tempo hanno preimpostata una temperatura bassa; se la spia accanto al pulsante è accesa, premendo il pulsante si seleziona un'impostazione con temperatura bassa e la luce si spegne.

Allarme

Disponibile in tutti i programmi, con il segnalatore acustico dà un segnale alla fine del ciclo di asciugatura, per ricordare che gli indumenti sono pronti per essere rimossi. Premere il pulsante e la spia indicherà che l'opzione è selezionata.

Post Trattamento antipiega

Gli indumenti vengono asciugati occasionalmente dopo la fine dei cicli di asciugatura e asciugatura a freddo, per evitare la formazione di pieghe nel caso la biancheria non venga rimossa immediatamente dopo la fine del programma.

Spia luminoso Svuota acqua / Recipiente

(Se l'asciugatrice è stata collegata ad una tubazione di scarico questa spia può essere ignorata, dato che non è necessario svuotare il recipiente dell'acqua). Quando questa spia è accesa (non lampeggiante) ricorda di svuotare il recipiente dell'acqua. Se il recipiente si riempie nel corso di un programma, il riscaldatore si spegne e l'asciugatrice avvia una fase di Asciugatura ad Aria Fredda, quindi la spia lampeggia e l'avvisatore acustico emette un suono. Dopo di che si arresta, tutte tre le spie di progresso e la spia di ritardo di 3 ore si accendono e la spia di svuotamento acqua lampeggia. È necessario svuotare il recipiente dell'acqua e riavviare l'asciugatrice, altrimenti i capi non si asciugheranno. Dopo il riavvio dell'asciugatrice occorrerà attendere alcuni secondi per lo spegnimento della spia. Per evitare questo procedimento svuotare sempre il recipiente dell'acqua, ad ogni utilizzo dell'asciugatrice (vedere la sezione Manutenzione).

- Apertura Sportello

Aprendo lo sportello durante il funzionamento di un programma, l'asciugatrice si arresterà e si avranno le seguenti conseguenze:

• Tutte 3 le spie di progresso e la spia di ritardo di 3 ore si accendono.
• Durante una fase di ritardo, il ritardo continuerà ad essere conteggiato. Il pulsante START deve essere premuto per ripristinare un programma di ritardo. Una delle spie di ritardo lampeggerà per indicare l'attuale impostazione del tempo di ritardo.
• Il pulsante START deve essere premuto per riprendere il programma. Le spie di progresso andranno ad indicare lo stato attuale.
• Durante l'asciugatura a freddo o la fase post-trattamento antipiega di un programma di asciugatura ed in qualsiasi momento durante i programmi asciugatura ed asciugatura a freddo, il programma terminerà. Premendo il pulsante START verrà riavviato un nuovo programma dall'inizio.
• Cambiando la manopola programmi si selezionerà un nuovo programma, dopo aver premuto il pulsante START. E' possibile usare questa funzione per selezionare il programma asciugatura a freddo per raffreddare gli indumenti, se sono asciutti a sufficienza.

- Nota

In caso di interruzione di corrente, spegnere l'alimentazione o rimuovere la presa, premere il pulsante START ed il programma verrà ripristinato.

Controllo del bucato

• Controllare i simboli riportati sulle etichette dei vari capi, per verificare se l'indumento può essere introdotto nell'asciugatrice.
• Distinguere il bucato in base al tipo di tessuto.
• Svuotare la tasche e controllare i bottoni.
• Chiudere le lampo e i ganci e allacciare senza stringere cinture e lacci.
• Strizzare gli indumenti per eliminare la maggior quantità di acqua possibile.

! Non caricare l'asciugatrice con capi totalmente pieni d'acqua.

Dimensioni massimi di carico

Non caricare il cestello oltre la capacità massima. I seguenti valori si riferiscono al peso degli indumenti asciutti:

Fibre naturali: massimo 7 kg

Fibre sintetiche: massimo 3 kg

! NON sovraccaricare l'asciugatrice perché ciò ridurrà l'efficienza dell'elettrodomestico.

Carico tipo

Indumenti
Camicetta Cotone 150 gAltro 100 g
Abito Cotone 500 gAltro 350 g
Jeans 700 g
10 pannolini 1000 g
Camicia Cotone 300 gAltro 200 g
T-Shirt 125 g
Biancheria da casa
Coperta Cotone 1500 g(Matrimoniale) Altro 1000 g
Tovaglia grande 700 g
Tovaglia piccola 250 g
Straccio da cucina	100 g
Telo da bagno	700 g
Asciugamano	350 g
Lenzuolo matrimoniale	500 g
Lenzuolo singolo	350 g

Se si mischiano i capi in tessuto sintetico con capi in cotone, questi ultimi potrebbero risultare ancora bagnati al termine del ciclo di asciugatura. In questo caso, avviare un ulteriore breve ciclo di asciugatura.

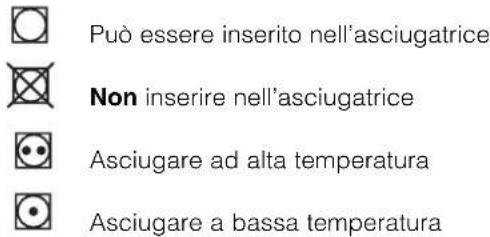

Etichette con le istruzioni per il lavaggio

Controllare con attenzione le etichette degli indumenti, specialmente se si tratta della prima volta che si introduce il capo in un'asciugatrice. Di seguito sono riportati i simboli più comuni:

Può essere inserito nell'asciugatrice Non inserire nell'asciugatrice Asciugare ad alta temperatura Asciugare a bassa temperatura

Indumenti non adatti al trattamento di asciugatura

• Capi che contengono parti in gomma o materiali simili, membrane di plastica (cuscini, imbottiture o impermeabili in PVC) e ogni tipo di tessuto infiammabile o che contenga sostanze infiammabili (asciugamani sporche di lacca).
  • Fibre di vetro (alcuni tipi di tendaggi)
• Indumenti completamente asciutti
• Tessuti contrassegnati con il simbolo (vedere la sezione Tessuti particolari), che possono essere puliti con prodotti speciali di pulizia domestica. Seguire attentamente le istruzioni.
• Elementi troppo voluminosi (piumoni, sacchi a pelo, cuscini, imbottiture, copriletto e così via), che si espandono durante l'asciugatura ed impediscono così all'aria di circolare nell'asciugatrice.

|

Tessuti particolari

Coperte e copriletti: tessuti in acrilico (Acilan, Courtelle, Orion, Dralon) devono essere asciugati con estrema cura a temperatura BASSA. Non impostare mai tempi di asciugatura lunghi.

Indumenti con pieghe o plissettati: leggere le istruzioni di asciugatura fornite dal produttore.

Capi inamidati: non mischiare questi capi con altri capi non inamidati. Rimuovere la maggiore quantità possibile della soluzione iniziale prima di inserire i capi nell'asciugatrice. Non asciugare questi capi per troppo tempo: l'amido diverrebbe polvere lasciando gli abiti troppo morbidi e venendo meno la sua stessa funzione.

Tempi di asciugatura

La tabella riportata di seguito indica i tempi APPROSSIMATIVI di asciugatura espressi in minuti. I valori si riferiscono ad indumenti asciutti:

CotoneAlta temperatura
Tempi di asciugatura dopo lavaggi in lavatrici da 800-1.000 giri al minuto
		Mezzo carico	Pieno carico
1kg 2kg	3kg 4kg 5	kg 6kg 7kg
30-40 40	55 55-70	70-80 80-90	95-120	120-140
SinteticiBassa temperatura
Tempi di asciugatura dopo lavaggi in lavatrici a velocità inferiori
		Mezzo carico Pieno carico
1kg 2kg		3kg
40-50		50-70			70-90
AcrilicoBassa temperatura
Tempi di asciugatura dopo lavaggi in lavatrici a velocità inferiori
Mezzo carico			Pieno carico
1kg			2kg
40-60			55-75

I tempi sono approssimativi e possono variare in base a:

• Quantità di acqua trattenuta dai capi dopo la centrifuga: le asciugamani e in genere i capi delicati trattengono molta acqua.
• Tessuto: i capi dello stesso tessuto, ma con trama e spessore differente, avranno sicuramente tempi di asciugatura diversi.
• Quantità di bucato: capi singoli e piccoli carichi, impiegano più tempo ad asciugarsi.
• Asciugatura: se i capi devono essere stirati, è consigliabile estrarli dall'asciugatrice quando sono ancora umidi. I capi che devono essere completamente asciutti, possono invece essere lasciati più a lungo.

• Temperatura impostata.

- Temperatura della stanza: più è bassa la temperatura della stanza in cui si trova l'asciugatrice, più tempo sarà necessario per l'asciugatura degli indumenti.

• Volume: alcuni capi voluminosi richiedono particolare cura nel processo di asciugatura. È consigliabile rimuovere questi capi, scuoterli e inserirli nuovamente nell'asciugatrice: questa operazione deve essere ripetuta diverse volte durante il ciclo di asciugatura.

! Non asciugare troppo gli indumenti.

L'umidità naturale contenuta nei tessuti serve a conservarne la morbidezza e la vaporosità.

! Questo elettrodomestico è stato progettato e realizzato rispettando gli standard di sicurezza internazionale. Le presenti avvertenze vengono fornite per ragioni di sicurezza ed è importante leggerle con attenzione.

CE L'elettrodomestico è conforme alle seguenti direttive CEE:

-72/23/CEE e 93/68/CEE sui dispositivi a bassa tensione -89/336/CEE, 92/31/CEE e 93/68/CEE sulla compatibilità elettromagnetica

Sicurezza

• Questa asciugatrice è stata progettata per uso domestico e non professionale.
• L'asciugatrice deve essere utilizzata da persone adulte, che dovranno rispettare scrupolosamente le indicazioni fornite dal presente libretto di istruzioni.
• Non toccare l'elettrodomestico quando si è a piedi nudi né con le mani o i piedi bagnati.
• Per scollegare l'elettrodomestico dalla rete di alimentazione, bisogna tirare la spina: mai il cavo.
• Non lasciare avvicinare i bambini all'elettrodomestico in funzione. Dopo l'uso, spegnere l'asciugatrice e scollegarla dalla rete di alimentazione. Tenere lo sportello chiuso, per evitare che i bambini possano utilizzare l'asciugatrice come un gioco.
• L'elettrodomestico deve essere installato correttamente e deve avere un'adeguata aerazione. È importante non ostruire mai la presa d'aria sulla parte frontale dell'asciugatrice e lo sfiato sul retro (vedere la sezione Installazione).
• Non utilizzare l'asciugatrice sulla moquette, nel caso in cui l'altezza del pelo sia tale da impedire l'ingresso dell'aria attraverso la base dell'asciugatrice.
• Verificare che l'asciugatrice sia vuota prima di iniziare a caricarla.
• La parte posteriore dell'asciugatrice può diventare molto calda. Evitare assolutamente di toccarla durante il funzionamento dell'elettrodomestico.
• Non utilizzare l'asciugatrice se il filtro, il recipiente di raccolta dell'acqua ed il condensatore non sono posizionati correttamente (vedere la sezione Manutenzione).
• Non utilizzare ammorbidenti o deodoranti nell'asciugatrice.
• Non sovraccaricare l'asciugatrice (vedere la sezione Bucato per i vari limiti di carico).
  • Non inserire capi completamente bagnati.

• Prima di essere caricati nell'asciugatrice, i capi devono essere lavati con acqua e sapone, risciacquati e infine centrifugati. L'asciugatura di capi che NON siano stati precedentemente lavati con acqua, determina il pericolo di incendio.

• Seguire sempre con attenzione tutte le istruzioni riportate sulle etichette per il lavaggio dei capi (vedere la sezione Bucato).

• Non caricare nell'asciugatrice capi precedentemente trattati con prodotti chimici.
• Non introdurre mai indumenti che siano venuti a contatto con sostanze infiammabili (petrolio, olio, vernice, lacca, creme, oli o grassi da cucina).
• Non introdurre nell'asciugatrice gomma, gommapiuma, plastica, plastica espansa, pannolini o fodere per pannolini, polietilene o carta.
• Non introdurre nell'asciugatrice capi troppo voluminosi.
  • Non asciugare fibre acriliche ad alte temperature.
• Completare ogni programma con la relativa fase di Asciugatura a freddo.
• Non spegnere l'asciugatrice se vi sono ancora capi caldi all'interno.
• Pulizia del filtro dopo ogni utilizzo (vedere la sezione Manutenzione).
• Svuotare il recipiente di raccolta dell'acqua dopo ogni utilizzo (vedere la sezione Manutenzione).
• Pulire regolarmente l'unità di condensazione (vedere la sezione Manutenzione).
• Evitare l'accumulo di laniccio intorno all'asciugatrice.
• Non salire sul pannello superiore dell'elettrodomestico, perché in questo modo si potrebbe danneggiare gravemente l'asciugatrice.
• Rispettare sempre gli standard e le caratteristiche elettriche (vedere la sezione Installazione).
• Acquistare solo accessori e parti di ricambio originali (vedere la sezione Assistenza).

Smaltimento

• Smaltimento del materiale di imballaggio: seguire le normative locali in tema di smaltimento, così da permettere di riciclare l'imballaggio.
• Smaltimento dell'asciugatrice: prima di smaltire un'asciugatrice usurata, tagliare il cavo di alimentazione e smontare lo sportello.

Risparmio energetico e rispetto dell'ambiente

• Strizzare bene i capi per rimuovere tutta l'acqua possibile prima di introdurli nell'asciugatrice (se si utilizza una lavatrice, impostare un ciclo di centrifuga). In questo modo si risparmieranno tempo ed energia durante l'asciugatura.
• Ogni volta che si utilizza l'asciugatrice a pieno carico, si risparmia energia: capi singoli e piccoli carichi, impiegano più tempo ad asciugarsi.
• Pulire il filtro alla fine di ogni ciclo di asciugatura così da contenere i costi connessi al consumo energetico (vedere la sezione Manutenzione).

|

Scollegamento dell'apparecchio dalla rete elettrica

! L'asciugatrice deve essere sempre scollegata quando non è in funzione, durante le operazioni di pulizia e durante qualsiasi operazione di manutenzione.

Pulizia del filtro dopo ogni ciclo

Il filtro è un componente fondamentale dell'asciugatrice: la sua funzione è quella di raccogliere il laniccio e i nugoli che si formano durante l'asciugatura. Al termine di ogni ciclo di asciugatura, è quindi importante pulire a fondo il filtro, sciacquandolo sotto l'acqua corrente o pulendolo con l'aspirapolvere. Se il filtro si intasa, il flusso dell'aria all'interno sarà gravemente compromesso: I tempi di asciugatura si allungheranno e così si consumerà molta più energia. Potrebbero anche verificarsi danni all'asciugatrice.

Il filtro si trova vicino alla guarnizione (vedere a figura). Rimozione del filtro:

1. Tirare verso l'alto il manico in plastica del filtro (vedere a figura).
2. Pulire il filtro e riposizionarlo correttamente. Assicurarsi che il filtro sia inserito fino in fondo nel relativo alloggiamento dell'asciugatrice.

! Non utilizzare l'asciugatrice se il filtro non è stato riposizionato.

Svuotare il recipiente di raccolta dell'acqua dopo ogni ciclo

Estrarre il recipiente dall'asciugatrice e svuotarlo in un lavandino o in un altro scarico adatto, quindi riposizionarlo correttamente.

Controllare sempre il recipiente e svuotarlo prima dell'avvio di un nuovo programma di asciugatura

Controllo del cestello al termine di ogni ciclo

Ruotare il cestello manualmente per rimuovere i piccoli capi (fazzoletti) che potrebbero essere rimasti all'interno dell'asciugatrice.

Filtro Recipiente di raccolta dell'acqua Coperchio del condensatore Fermi Maniglia Presa d'aria

Pulizia dell'unità di condensazione

Rimuovere periodicamente (ogni mese) l'unità di condensazione e rimuovere l'eventuale lanugine formatasi tra le piastre sciacquandola sotto il rubinetto con acqua fredda, sul lato posteriore del condensatore.

Come rimuovere il condensatore:

1. Scollegare l'asciugatrice dalla rete elettrica e aprire lo sportello.
2. Aprire il coperchio del condensatore (vedere schema). Sbloccare i tre fermi ruotandoli a 90° in senso antiorario, quindi estrarre il condensatore dall'asciugatrice agendo sull'impugnatura.
3. Pulire la superficie delle guarnizioni di tenuta e riposizionare l'unità accertandosi che i fermi siano stati bloccati.

Pulizia

• Le parti esterne in metallo e plastica e le parti in gomma possono essere pulite con un panno umido.
• Pulire periodicamente con aceto la superficie del sensore di acciaio all'interno del tamburo in modo da rimuovere incrostazioni di calcare. Applicare con cautela con uno straccio, questo manterrà le prestazioni di asciugatura dell'asciugatrice. Il sensore è posizionato nel vano di plastica all'interno del tamburo verso la parte anteriore dell'asciugatrice. Ruotare il tamburo per posizionarlo, se necessario.
• Periodicamente (ogni 6 mesi) aspirare la griglia della presa d'aria frontale e gli sfiati sul retro dell'asciugatrice per rimuovere ogni eventuale formazione di lanugine, fili o polvere. Inoltre per rimuovere accumuli di lanugine dalla parte frontale del condensatore e dalle aree dei filtri, pulire di tanto in tanto con un'aspirapolvere.

! Non usare solventi o abrasivi. ! L'asciugatrice utilizza dei componenti a sfera che non necessitano di lubrificazione.

! Far controllare regolarmente l'asciugatrice da personale tecnico qualificato per la sicurezza delle parti elettriche e meccaniche (vedere la sezione Assistenza).

Rubinetto Posteriore Anteriore Unità di condensazione

Potrebbe accadere che l'asciugatrice sembri fuori uso. Prima di contattare il centro di assistenza (vedere la sezione Assistenza), analizzare i seguenti suggerimenti per la risoluzione dei problemi:

Problema:

L'asciugatrice non si accende.

Possibili cause / Soluzioni:

• La spina potrebbe non essere inserita oppure potrebbe non riuscire a fare contatto.
• Potrebbe essersi verificata una mancanza di corrente.
• Il fusibile potrebbe esseri bruciato. Provare a collegare un altro elettrodomestico alla stessa presa.
• Se si utilizza una prolunga, provare a inserire la spina dell'asciugatrice direttamente nella presa.
• Lo sportello potrebbe non essere chiuso correttamente.
• La manopola PROGRAMMI potrebbe non essere stata impostata correttamente (vedere la sezione Avvio e programmi).
• Potrebbe non essere stato premuto il pulsante START (vedere la sezione Avvio e programmi).

Il ciclo di asciugatura non viene avviato.
L'asciugatura impiega troppo tempo.

• Potrebbe essere stato impostato un intervallo di tempo di attesa (vedere la sezione Avvio e programmi).

- Il filtro potrebbe non essere stato pulito correttamente (vedere la sezione Manutenzione).

- La temperatura impostata potrebbe non essere adatta al tipo di tessuto da asciugare (vedere la sezione Avvio e programmi, e vedere Bucato).

- Potrebbe essere necessario svuotare il recipiente di raccolta dell'acqua? La spia di svuotamento acqua lampeggia? (vedere la sezione Manutenzione).

- Il condensatore ha bisogno di essere pulito? (vedere la sezione Manutenzione).

- Potrebbe non essere stato selezionato il tempo di asciugatura corretto per il tipo di carico (vedere la sezione Bucato).

- La griglia della presa d'aria o gli sfiati sul retro potrebbero essere ostruiti (vedere la sezione Installazione, e la sezione Manutenzione).

• Gli indumenti erano forse troppo bagnati (vedere la sezione Bucato)

• L'asciugatrice potrebbe essere sovraccarica (vedere la sezione Bucato).

La spia di svuotamento acqua lampeggia ma l'asciugatrice è stata avviata da poco.
La spia di svuotamento acqua è accesa e il recipiente dell'acqua non è pieno.

Il recipiente dell'acqua probabilmente non è stato svuotato all'avvio del programma. Non attendere il segnale di svuotamento acqua, controllare sempre il recipiente e svuotarlo prima dell'avvio di un nuovo programma di asciugatura (vedere la sezione Manutenzione).

- È normale, la spia lampeggia quando il recipiente è pieno. Se la spia è accesa ma non lampeggia serve solo a ricordare di svuotare il recipiente (vedere la sezione Avvio e programmi).

La spia ON/OFF lampeggia per indicare un'anomalia.

Il programma termina e gli indumenti sono più umidi del previsto.

- Annotare le altre spie accese e contattare il Centro Assistenza (vedere la sezione Assistenza).

! Per motivi di sicurezza i programmi dell'asciugatrice hanno una durata di massimo 3 ore. Se un programma automatico non ha rilevato l'umidità finale richiesta in questo momento, l'asciugatrice completerà il programma e si arresterà. Controllare i punti sopraindicati e fare funzionare nuovamente il programma. Se i risultati sono ancora indumenti umidi, contattare il Centro Assistenza (vedere la sezione Assistenza).

|

Prima di chiamare il centro di assistenza:

• Provare a risolvere il problema in modo autonomo servendosi dei consigli della sezione Risoluzione dei problemi.
• In caso contrario, spegnere l'asciugatrice e chiamare il più vicino centro di assistenza.

Notizie da comunicare al centro di assistenza:

• nome, indirizzo e codice postale
• numero di telefono
• tipo di problema verificatosi
• data di acquisto
• modello dell'apparecchio (Mod.)
• numero di serie (S/N)

Queste informazioni sono riportate sull'etichetta dei dati posta all'interno dello sportello dell'asciugatrice.

Ricambi

L'asciugatrice è un elettrodomestico complesso: tentare di ripararlo da soli o farlo riparare da persone non qualificate, oltre a poter provocare lesioni, potrebbe anche danneggiare in modo grave l'apparecchio e invalidare la garanzia sulle parti di ricambio. Contattare sempre un tecnico qualificato nel caso in cui si verifichi un malfunzionamento dell'asciugatrice. Ogni ricambio è stato progettato specificamente per quest'asciugatrice.

English, 1

Italiano, 13

Français, 25

Deutsch, 37

Español, 49

Português, 61

Nederlands, 73

ASL70C

Table des Matières

Installation, 26
