MANUALE UTENTE Gran Prestige GAGGIA

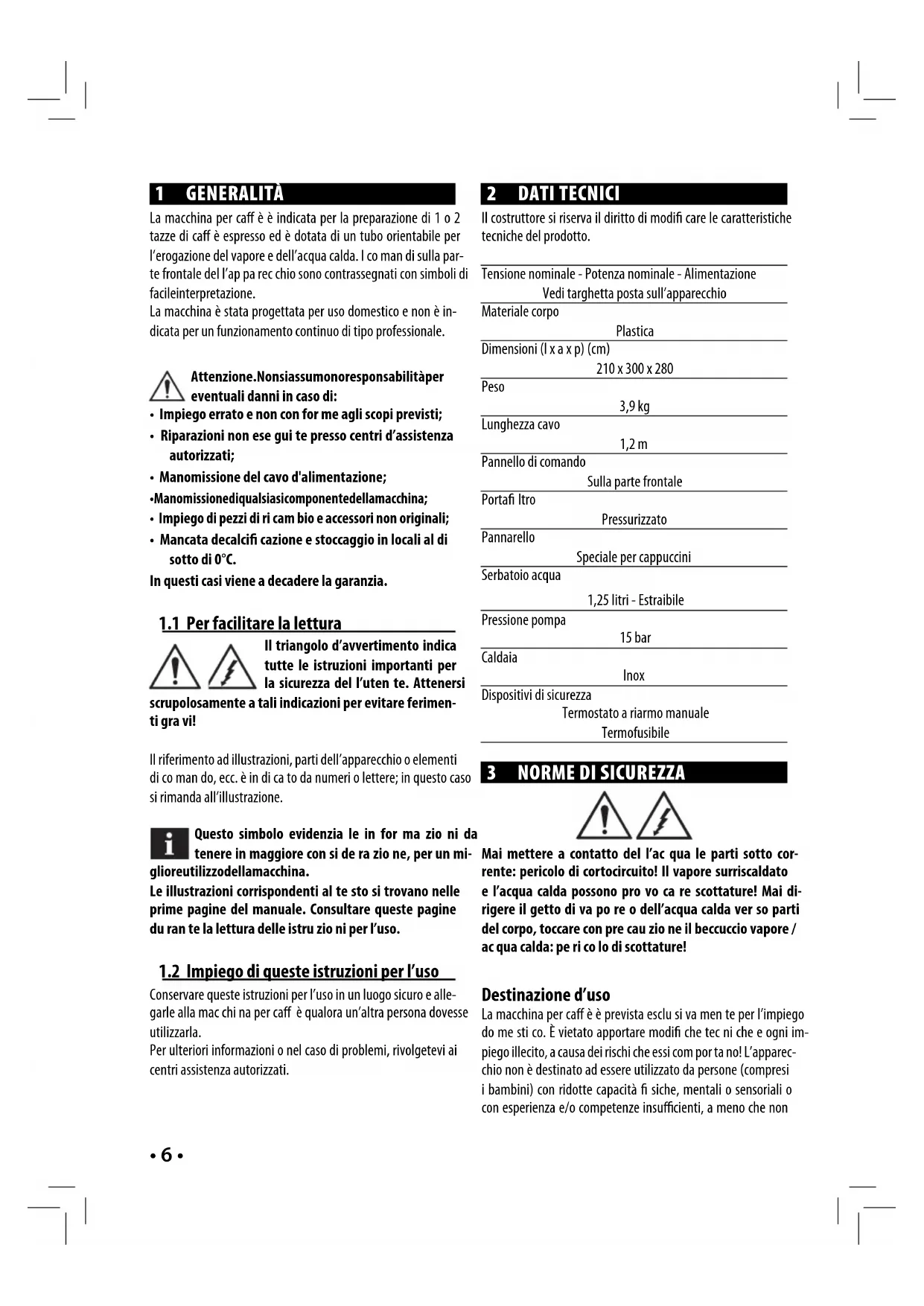

La macchina per caff è è indicata per la preparazione di 1 o 2 tazze di caff è espresso ed è dotata di un tubo orientabile per l'erogazione del vapore e dell'acqua calda. I co man di sulla parte frontale del l'ap pa rec chio sono contrassegnati con simboli di facileinterpretazione.

La macchina è stata progettata per uso domestico e non è indicata per un funzionamento continuo di tipo professionale.

Attenzione.Nonsiassumonoresponsabilitàper eventuali danni in caso di:

• Impiego errato e non con for me agli scopi previsti;
• Riparazioni non ese gui te presso centri d'assistenza autorizzati;
  • Manomissione del cavo d'alimentazione;
  •Manomissionediqualsiasicomponentedellamacchina;
• Impiego di pezzi di ri cam bio e accessori non originali;
• Mancata decalcifi cazione e stoccaggio in locali al di sotto di 0°C.

In questi casi viene a decadere la garanzia.

1.1 Per facilitare la lettura

Il triangolo d'avvertimento indica tutte le istruzioni importanti per la sicurezza del l'uten te. Attenersi

scrupolosamente a tali indicazioni per evitare ferimenti gra vi!

Il riferimento ad illustrazioni, parti dell'apparecchio o elementi di co man do, ecc. è in di ca to da numeri o lettere; in questo caso si rimanda all'illustrazione.

Questo simbolo evidenzia le in for ma zio ni da tenere in maggiore con si de ra zio ne, per un mitilizzodellamacchina.

Le illustrazioni corrispondenti al te sto si trovano nelle prime pagine del manuale. Consultare queste pagine du ran te la lettura delle istru zio ni per l'uso.

1.2 Impiego di queste istruzioni per l'uso

Conservare queste istruzioni per l'uso in un luogo sicuro e allegarle alla mac chi na per caff è qualora un'altra persona dovesse utilizzarla.

Per ulteriori informazioni o nel caso di problemi, rivolgetevi ai centri assistenza autorizzati.

2 DATI TECNICI

Il costruttore si riserva il diritto di modifi care le caratteristiche tecniche del prodotto.

Tensione nominale - Potenza nominale - AlimentazioneVedi targhetta posta sull'apparecchio

Materiale corpoPlastica

Dimensioni (l x a x p) (cm)210 x 300 x 280

Peso3,9 kg

Lunghezza cavo1,2 m

Pannello di comandoSulla parte frontale

Portafi litroPressurizzato

PannarelloSpeciale per cappuccini

Serbatoio acqua1,25 litri - Estraibile

Pressione pompa15 bar

CaldaiaInox

Dispositivi di sicurezzaTermostato a riarmo manualeTermofusibile

3 NORME DI SICUREZZA

Mai mettere a contatto del l'ac qua le parti sotto corrente: pericolo di cortocircuito! Il vapore surriscaldato e l'acqua calda possono pro vo ca re scottature! Mai dirigere il getto di va po re o dell'acqua calda ver so parti del corpo, toccare con pre cau zio ne il beccuccio vapore / ac qua calda: pe ri co lo di scottature!

Destinazione d'uso

La macchina per caff è è prevista esclu si va men te per l'impiego do me sti co. È vietato apportare modifi che tec ni che e ogni impiego illecito, a causa dei rischi che essi com por ta no! L'apparecchio non è destinato ad essere utilizzato da persone (compresi i bambini) con ridotte capacità fi siche, mentali o sensoriali o con esperienza e/o competenze insufficienti, a meno che non

siano sotto la supervisione di una persona responsabile della loro sicurezza o non vengano da essa istruite sull'uso dell'apparecchio.

Alimentazione di corrente

Collegare la macchina per caff è soltanto ad una presa di corrente adeguata. La tensione deve corrispondere a quella indicata sulla targhetta dell'apparecchio.

Cavo d'alimentazione

Mai usare la macchina per caff è se il cavo d'alimentazione è difet to so. Se il cavo d'alimentazione è danneggiato, deve essere cambiato dal produttore o dal suo servizio assistenza clienti. Non far passare il cavo d'ali men ta zio ne per angoli e su spigoli vivi, sopra oggetti molto caldi e pro teg ger lo dall'olio. Non portare o tirare la macchina per caff è tenendola per il cavo. Non estrarre la spina tirandola per il cavo oppure toccarla con le mani bagnate.

Evitare che il cavo d'ali men ta zio ne cada liberamente da tavoli o scaff ali.

Protezione d'altre persone

Tenere i bambini sotto supervisione, per evitare che giochino con l'apparecchio.

I bambini non si rendono conto del pericolo connesso agli elet- trodomestici.

Non lasciare alla portata dei bam bi ni i ma te ria li utilizzati per imballarelamacchina.

Pericolo d'ustioni

Evitare di dirigere contro se stessi e/o altri il getto di vapore sur ri scal da to e/o d'acqua calda. Usare sempre le apposite maniglie o ma no po le.

Non disinserire (to glie re) mai il portafi ltro durante l'erogazione del caff è. Durante la fase di riscaldamento dal grup po erogazione caff è pos so no uscire gocce d'acqua calda.

Non erogare caff è quando è premuto l'interruttore (☐) perché è attiva la funzione vapore e la caldaia ha una temperatura troppo elevata.

Ubicazione

Sistemare la macchina per caff è in un po sto sicuro, dove nessuno può rovesciarla o venirne ferito.

Acquacaldaovaporesurriscaldatopotrebberofuoriuscire:pe-

ricolo di scottature!

Non tenere la macchina a temperatura inferiore a 0°C; c'è il pericolo che il gelo possa danneggiare la macchina.

Non usare la macchina per caff è al l'aper to.

Non posare la macchina su su per fi ci mol to calde e nelle vicinanze di fi amme libere per evitare che la carcassa fonda o comunquesidanneggi.

Pulizia

Prima di pulire la macchina, è in di spensa bi le disinserire tutti i tasti e poi staccare la spina dalla presa di corrente.

Inoltre, aspettare che la macchina si raff red di. Mai immergere lamacchinanell'acqua!

È severamente vietato cercare d'in ter ve ni re all'interno della macchina.

Non utilizzare, per scopi alimentari, l'acqua rimasta nel serbatoio per alcuni giorni, lavare il serbatoio e riempirlo con acqua fresca potabile.

Spazio per l'uso e la ma nu ten zio ne

Per il corretto e buon funzionamento della macchina per caff è si consiglia quanto segue:

• Scegliere un piano d'appoggio ben li vel la to;
• Scegliere un ambiente sufficientemente illuminato, igienico e con presa di cor ren te facilmente accessibile;
• Prevedere una distanza minima dal le pa re ti della macchina come indicato in figu ra (Fig.A).

Custodia della macchina

Quando la macchina rimane inutilizzata per un pe ri o do pro-lungato, disinserire la mac chi na e staccare la spina dalla pre sa. Custodirla in luogo asciutto e non ac ces si bi le ai bam bi ni. Pro-teggerla dalla polvere e dallo sporco.

Riparazioni / Manutenzione

Nel caso di guasti, difetti o sospetto di di fet to dopo una caduta, stac ca re subito la spina dalla presa. Mai mettere in funzione una macchina di fet to sa. Soltanto i Centri di Assistenza Au toriz za ti possono eff ettuare in ter ven ti e riparazioni. Nel caso di interventi non eseguiti a regola d'arte, si declina ogni re sponsabilitàpereventualidanni.

Antincendio

In caso di incendio utilizzare estin to ri ad anidride carbonica (CO₂). Non utilizzare acqua o estintori a polvere.

Legenda componenti macchina (Pag.2)

1 Pannello comandi
2 Coperchio serbatoio acqua
3 Pomello acqua calda / vapore
4 Sede per accessori
5 Serbatoio acqua
6 Supporto appoggia tazze
7 Vasca recupero acqua + griglia
8 Gruppo erogatore caff è
9 Tubo vapore (pannarello)
10 Cavo alimentazione
11 Portafi ltro pressurizzato
12 Misurino per caff è macinato
13 Filtro per caff è macinato (unico per l'erogazione di 1 o 2 caff è)
14 Adattatore per fi ltro caff è in cialde
15 Filtro per caff è in cialde
16 Interruttore ON/OFF
17 Spia "macchina accesa"
Acceso = Macchina accesa
Spento = Macchina spenta
18 Interruttore erogazione caff è
20 Interruttore vapore
21 Spia "Pronto vapore" Acceso = OK per erogazione vapore Spento = Temperatura bassa per vapore

19 Spia caff è / acqua - "Pronto macchina" Acceso = OK per erogazione caff è / acqua calda Spento = Temperatura bassa per caff è / acqua calda

4 INSTALLAZIONE

Per la propria sicurezza e quella di ter zi at te ner si scrupolosamente alle "Nor me di si cu rez za" riportate nel cap. 3.

4.1 Imballaggio

L'imballaggio originale è stato progettato e realizzato per proteggere la macchina durante la spedizione. Si consiglia di conservarlo per un eventuale trasporto futuro.

4.2 Avvertenze d'installazione

Prima di installare la macchina, attenersi alle seguenti prescrizioni di sicurezza:

• sistemare la macchina in un luogo si cu ro;
• accertarsi che i bambini non ab bia no la possibilità di giocare con la mac chi na;
• evitare che la macchina venga col lo ca ta su superfi ci molto calde o vicino a fi am me libere.

La macchina per caff è è ora pronta per es se re collegata alla rete elettrica.

Note: si consigli di lavare i componenti prima del loro primo utilizzo e/o dopo un periodo d'inutilizzo.

4.3 Serbatoio acqua

• (Fig.1A) - Rimuovere il coperchio del serbatoio dell'acqua (2) sollevandolo.
  • (Fig.1B) - Estrarre il serbatoio del l'ac qua (5).

i Nota: a fi anco del serbatoio acqua (5) sono presenti gli accessori della macchina.

- (Fig.2) - Sciacquare il serbatoio e riempirlo con acqua fresca potabile evitando di immetterne una quantità eccessiva.

Immettere nel serbatoio sempre e soltanto acqua fresca potabile non gassata. Acqua calda nonché altri liquidi possono danneggiare il serbatoio. Non mettere in fun zio ne la mac chi na sen za acqua: accertarsi che ve ne sia a sufficienza all'interno del serbatoio.

• (Fig.3) - Inserire il serbatoio assicurandosi di riposizionalo correttamente nella sua sede e riposizionare il coperchio (2).

Assicurarsi che il serbatoio sia ben inserito nella macchina premendolo accuratamente fi no a battuta (DEVE ESSERE COMPLETAMENTE VISIBILE IL RIFERIMENTO DELLA FIG.4) per evitare fuoriuscite di acqua dal fondo.

4.4 Collegamento della macchina

La corrente elettrica può essere pericolosa! Di conseguenza, attenersi sempre scrupolosamente alle nor me di si cu rez za. Non usare mai cavi di fet to si! I cavi e le spine difettosi de vo no es se re so sti tu i ti im media ta men te da Centri di Assistenza Autorizzati.

La tensione dell'apparecchio è stata impostata in fabbrica. Verifi care che la tensione della rete corrisponda alle indicazioni riportate sulla targhetta d'identifi cazione posta sul fondo dell'apparecchio.

• Verificare che l'interruttore ON/OFF (16) NON sia premuto pri ma di collegare la macchina alla rete elettrica.
• Inserire la spina in una presa di corrente a parete di tensione adeguata.

4.5 Caricamento del circuito

Al primo utilizzo, dopo aver erogato vapore o dopo aver terminato l'acqua nel serbatoio, il circuito della macchina deve essere sempre ricaricato.

• (Fig.5) - Premere l'interruttore ON/OFF (16); si accende la spia (17).
- (Fig.6) - Inserire un contenitore sotto al tubo vapore. Aprire il pomello (3) "ac qua cal da/va po re" ruotandolo in sen so antiorario.
• (Fig.7) - Premere l'interruttore caff è (18).
- Attendere che dal tubo va po re (pannarello) fuoriesca un get to regolare d'acqua.
• (Fig.7) - Premere nuovamente l'interruttore caffè (18) per terminare l'erogazione.
- (Fig.8) - Chiudere il pomello (3) "acqua calda/vapore" ruotandolo in sen so orario. Rimuovere il contenitore.

La macchina ora è pronta per l'erogazione del caff è e del va- po re; si rimanda ai ca pi to li relativi per i dettagli di funziona- mento.

4.6 Primo utilizzo o dopo un periodo di inutilizzo

Questa semplice operazione vi assicura un'erogazione ottimale e deve essere eseguita:

• al primo avvio;
• o quando la macchina rimane inutilizzata per lungo tempo (per più di 2 settimane).

L'acqua erogata durate questo processo deve essere vuotata in un apposito scarico e non può essere utilizzata per l'alimentazione. Se il contenitore si riempie, durante il ciclo, fermare l'erogazione e vuotarlo prima di riprendere l'operazione.

A (Fig.2) - Risciacquare il serbatoio e riempirlo con acqua fresca potabile.
B (Fig.6) - Sistemare un contenitore sotto al tubo vapore. Aprire lentamente il pomello del rubinetto (3) ruotandolo in senso antiorario.

(Fig.7) - Premere l'interruttore caff è (18).

C Erogare tutto il contenuto del serbatoio dell'acqua dal tubo vapore/acqua calda.

(Fig.7) - Per terminare l'erogazione premere nuovamente l'interruttore caff è (18).

(Fig.8) - Chiudere il pomello del rubinetto (3) ruotandolo in senso orario.

D (Fig.2) - Riempire il serbatoio con acqua fresca potabile.
E (Fig.15-16) - Inserire dal basso il portafiltro nel gruppo erogazione (8) e ruotarlo da sinistra verso destra fi no al suo bloccaggio.
F Inserire un contenitore adeguato sotto al portafi ltro.

G (Fig.18) - Premere l'interruttore caff è (18) ed erogare tutta l'acqua presente nel serbatoio. Terminata l'acqua, fermare l'erogazione premendo nuovamente l'interruttore caff è (18).

Al termine svuotare il contenitore.

H (Fig.20) - Rimuovere il portafiltro dal gruppo ruotandolo da destra verso sinistra e sciacquarlo con acqua fresca portabile.

| Dopo la macchina è pronta per l'utilizzo.

5 EROGAZIONE DEL CAFFÈ

Attenzione! Durante l'erogazione del caff è è vietato disinserire il portafi Itro pressurizzato ruotandolo manualmente in senso orario. Pericolo d'ustioni.

• Durante questa operazione, la spia "pronto macchina" (19) può accendersi e spegnersi; tale funzionamento deve essere considerato normale e non un'anomalia.
• Assicurarsi, prima dell'uso, che il po mel lo (3) acqua calda/va po re sia chiuso e che il ser ba to io acqua della macchina con ten ga una quantità d'acqua sufficiente.
  • (Fig.5) - Premere su l'interruttore ON/OFF (16); la spia (17) si accende.
• Attendere che la spia "pronto macchina" (19) si accenda; ora la macchina è pronta per l'erogazione del caff è.

5.1 Con caffè macinato

• (Fig.9) - Inserire il filtro (13) nel portafiltro pressurizzato (11); al primo utilizzo il fi ltro è già inserito.
• (Fig.15) - Inserire dal basso il portafi ltro pressurizzato nel gruppo erogazione (8).
- (Fig.16) - Ruotare il portafiltro da sinistra verso destra fi no al suo bloccaggio. Lasciare la presa dal mani co del portafi ltro pressurizzato. Un sistema automatico riporta ora leg ger men te il manico verso sinistra.
Questo movimento garantisce il perfetto funzionamento del portafi ltro pressurizzato.

- (Fig.18) - Preriscaldare il portafiltro pressurizzato pre-mendo l'interruttore caffè (18); l'acqua comincerà ad usci re dal portafi ltro pressurizzato (questa operazione si rende ne ces sa ria solo per il primo caff è).

• Dopo aver fatto scorrere 150cc di acqua premere nuo vamentel'interruttorecaffè(18)perfermarel'erogazione d'acqua calda.
  • (Fig.16) - Togliere il portafiltro dalla macchina ruotandolo da destra verso sinistra e vuotare l'acqua residua.
  • (Fig.35) - Prelevare il misurino dalla macchina.
• (Fig.10) - Versare 1-1,5 misurini per il caffè singolo o 2 misurini rasi per il caffè doppio; pulire il bor do del portafi ltro dai re si dui di caffè.
  • (Fig.15) - Inserire dal basso il portafiltro (11) nel gruppo erogazione (8)
• (Fig.16) - Ruotare il portafiltro da sinistra verso destra fino al suo bloccaggio.
• (Fig.17) - Prelevare 1 o 2 tazzine preriscaldate e posizionarle sotto al portafi ltro; verifi care che siano correttamente si ste ma te sotto ai fori di uscita caff è.
  • (Fig.18) - Premere l'interruttore caff è (18).
• Raggiuntalaquantitàdicaffèdesiderata,premerenuovamente l'interruttore caff è (18) per fermare l'erogazione del caff è e prelevare le tazzine con il caff è (Fig.19).
  • (Fig.20) - Al termine dell'erogazione attendere qualche secondo, estrar re il portafi ltro e vuotarlo dai fondi residui.

Nota: nel portafi ltro rimane una piccola quantità di acqua; questo è normale ed è dovuto alle ristiche del portafi ltro.

Nota importante: Il fi Itro (13) deve essere mantenuto pulito per garantire un perfetto risulta-are giornalmente a fi ne utilizzo (Fig.21).

5.2 Con caffè in cialde

• (Fig.11) - Togliere, utilizzando un cucchiaino da caff è, il fi Itro per caff è macinato (13) dal portafi Itro pressurizzato (11).
• (Fig.12) - Inserire, nel portafiltro pressurizzato (11), l'a-dattatore per cialde (14), con la parte bombata rivolta verso il basso.
• (Fig.13) - Dopo, inserire il fi ltro per cialde (15) nel portafi l-tro pressurizzato (11).
  • (Fig.15) - Inserire dal basso il portafi Itro pressurizzato nel gruppo erogazione (8).
• (Fig.16) - Ruotare il portafiltro da sinistra verso destra fi no al suo bloccaggio. Lasciare la presa dal manico del portafiltro pressurizzato. Un sistema automatico riporta ora leg ger men te il manico verso sinistra.

Questo movimento garantisce il perfetto funzionamento del portafi Itro pressurizzato.

• (Fig.18) - Preriscaldare il portafiltro pressurizzato pre-mendo l'interruttore caffè (18); l'acqua comincerà ad usci re dal portafi ltro pressurizzato (questa operazione si rende ne ces sa ria solo per il primo caff è).
• Dopo aver fatto scorrere 150cc di acqua premere nuo vamentel'interruttorecaffè(18)perfermarel'erogazione d'acqua calda.
• (Fig.20) - Togliere il portafi Itro pressurizzato dalla macchina ruotandolo da destra verso sinistra e vuotare l'acqua residua.
• (Fig.14) - Inserire la cialda nel portafiltro; assicurarsi che la carta della cialda non fuoriesca dal portafi ltro.
• (Fig.15) - Inserire dal basso il portafi ltro pressurizzato nel gruppo erogazione (8).
• (Fig.16) - Ruotare il portafiltro da sinistra verso destra fino al suo bloccaggio.
• Prelevare 1 tazzina preriscaldata e posizionarla sotto al portafi ltro; verifi care che sia correttamente sistemata sotto ai fori d'uscita caff è.
  • (Fig.18) - Premere l'interruttore caff è (18).
  •Raggiuntalaquantitàdicaffèdesiderata,premerenuovamente l'interruttore caff è (18) per fermare l'erogazione del caff è; prelevare la tazzina con il caff è.
• (Fig.20) - Al termine dell'erogazione attendere qualche secondo, estrarre il portafi ltro e smaltire la cialda utilizzata.

Note importante: Il fi Itro (15) e l'adattatore (14) devono essere mantenuti puliti per garantire un perfetto risultato. Lavare giornalmente a fi ne utilizzo (Fig.21).

6 SCELTA DEL TIPO DI CAF FÈ - CON SI GL

In linea di massima si possono uti liz za re tutti i tipi di caff è esistenti in commercio.

Tuttavia, il caff è è un prodotto na tu ra le ed il suo gusto cambia in funzione del l'ori gine e della mi sce la; è preferibile quindi pro- var ne vari tipi, al fi ne di trovare quello che meglio si addice ai gusti personali.

Per migliori risultati si consiglia co mun que di utilizzare miscele espres sa men te pre pa ra te per macchine espresso. Il caff è dovrebbe sempre fuoriuscire regolarmente dal portafiltro pressurizzato senzagocciolare.

La velocità di fuoriuscita del caff è può es se re modifi cata cambiando leggermente la dose del caff è nel fi ltro e/o utilizzando

caff è con un grado di macinatura differente.

Per un miglior risultato in tazza e per facilità di pulizia e preparazione, GAGGIA consiglia l'utilizzo di caffè in cialde monodose contrassegnate dal marchio ESE.

PRIMA DI ESEGUIRE QUALSIASI OPERAZIONE RELATIVA ALL'EROGAZIONE DEL VAPORE O DELL'AC-QUA CALDA VERIFICARE CHE IL TUBO VAPORE SIA ORIENTATO SOPRA LA VASCA RECUPERO ACQUA.

7 AC QUA CALDA

Pericolo di scottature! All'inizio dell'erogazione possonoverificarsibrevispruzzidiacquacalda. Il tubo d'erogazione può rag giun ge re temperature elevate: evitare di toc car lo di ret ta men te con le mani.

• (Fig.5) - Premere su l'interruttore ON/OFF (16); la spia (17) si accende.
- Attendere che la spia (19) "pronto macchina" si accenda; ora la macchina è pronta.
- Durante questa operazione, la spia "pronto macchina" (19) può accendersi e spegnersi; tale funzionamento deve essere considerato normale e non un'anomalia.
- (Fig.22) - Inserire un contenitore sotto al tubo vapore. Aprire il pomello (3) "ac qua cal da/va po re" ruotandolo in sensoantiorario.
• (Fig.23) - Premere l'interruttore caff è (18).
- (Fig.23) - Quando è stata prelevata la quantità desiderata di ac qua cal da, premere nuovamente l'interruttore caff è (18).
• (Fig.24) - Chiudere il pomello (3) "ac qua calda/vapore" ruotandolo in sen so orario. Rimuovere il contenitore.

8 VAPORE/CAPPUCCINO

Pericolo di scottature! All'inizio dell'erogazione possono verificarsi brevi spruzzi di acqua calda. Il tubo d'erogazione può rag giun gere temperature elevate: evitare di toc car lo di ret ta men te con le mani.

Attenzione! Non erogare caff è quando è selezionata la funzione vapore perché la temperatura po alta e c'è il rischio di ustioni.

• (Fig.5) - Premere su l'interruttore ON/OFF (16); la spia (17) si accende.
- Attendere che la spia (19) "pronto macchina" si accenda.
• (Fig.19) - Premere l'interruttore vapore (20). Si spegne la spia "pronto macchina" (19).
- Attendere che la spia "pronto macchina" (19) e la spia "pronto vapore" (21) si accendano; a questo punto la macchi na è pronta per l'erogazione del va po re.
- Durante questa operazione, le spie (19) e (21) possono accendersi e spegnersi; tale funzionamento deve essere considerato normale e non un'anomalia.
• (Fig.26) - Inserire un contenitore sotto al tubo vapore e aprire il po mel lo (3) per qual che istante, in modo da far uscire l'acqua residua dal tubo vapore; in breve tempo comin ce rà ad uscire solo vapore.
• (Fig.27) - Chiudere il pomello (3) e togliere il contenitore.
- Riempire con latte freddo 1/3 del con teni to re che si desiderautilizzareperpreparareilcappuccino.

Per garantire un miglior risultato utilizzare latte freddo

• (Fig.28) - Immergere il tubo vapore nel latte e aprire il po-mello (3) ruotandolo in senso antiorario; far ruotare lentamente il recipiente contenente il latte, dal basso verso l'alto per rendere uniforme il riscaldamento.
• (Fig.29) - Al termine, chiudere il rubinetto (3); prelevare la tazza con il latte montato.
• (Fig.25) - Premere nuovamente l'interruttore vapore (20).
- Procedere con il caricamento del circuito descritto nel par.4.5 per rendere ope rati va la macchina.

Non erogare caff è quando è premuto l'inter-ruttore ( ) oppure quando la spia 21 è accesa perchè è attiva la funzione vapore e la caldaia ha una temperatura troppo elevata.

Attendere la condizione di pronto caff è (spia 19 accesa) prima di erogare un caff è.

Note: la macchina è operativa quando la spia "pronto macchina" (19) è acceso in modo fi sso.

Note bene: se non si riesce ad erogare un cap- puccino come descritto, si deve ricaricare il circuito come descritto nel par. 4.5 e successivamente ripetere le operazioni.

Lo stesso sistema può essere uti lizza to per il riscaldamentodialtrebevande.

- Pulire, dopo questa operazione il tubo vapore con un panno umido.

9 PULIZIA

La manutenzione e la pulizia possono essere eff ettuate soltanto quando la macchina è fredda e scollegata dalla rete elettrica.

• Non immergere la mac chi na nel l'acqua e non inserire i componentinellalavastoviglie.
• Non utilizzare alcol etilico, solventi e/o agenti chimici aggressivi.
• Si consiglia di pulire quo ti dia na men te il serbatoio del l'acqua e di riempirlo con acqua fresca.

- (Fig.31-33) - Giornalmente, dopo aver riscaldato il latte, smontare la parte esterna del pannarello e lavarla con acqua potabile fresca.

- (Fig.31-32-33) - Settimanalmente si deve pulire il tubo vapore. Per eseguire questa operazione, si deve:

• rimuovere la parte esterna del pannarello (per la regolare pulizia);
• sfi lare la parte superiore del pannarello dal tubo vapore;
• lavare la parte superiore del pannarello con acqua fresca potabile;
• lavare il tubo vapore con un panno umido e rimuovere eventuali residui di latte;
• riposizionare la parte superiore nel tubo vapore (assicurarsi che sia completamente inserita);
• rimontare la parte esterna del pannarello.

• (Fig.34) - Giornalmente vuotare e lavare la vasca raccogli gocce.

- Per la pulizia dell'apparecchio utilizzare un panno morbido inumidito d'acqua.

- (Fig.21) - Per la pulizia del portafiltro pressurizzato procederecomesegue:

- (Fig.11) - estrarre il fi ltro, lavarlo con cura con acqua calda.

- estrarre l'adattatore (se presente), lavarlo con cura con

acqua calda.

- lavare l'interno del portafi Itro pressurizzato.

- Non asciugare la macchina e/o i suoi componenti utilizzando un forno a microonde e/o un forno convenzionale.

10DECALCIFICAZIONE

La formazione di calcare è una conseguenza naturale dell'uso dell'apparecchio. La decalcifi cazione è necessaria ogni 1-2 mesi di utilizzo della macchina e/o quando si osserva una riduzione di portata dell'acqua. Usare esclusivamente il prodotto decalcifi cante GAGGIA.

i Quanto indicato nel manuale di uso e manutenzione ha priorità rispetto alle indicazioni riportate su accessori e/o materiali d'uso venduti separatamente, laddove sussista un conflitto.

Usare solamente il prodotto decalcifi cante GAGGIA. E' stato formulato specifi cata mente per mantenere al meglio la performance e la funzionalità della macchina per tutta la sua vita, nonchè per evitare, se correttamente usato, ogni alterazione del prodotto erogato. La soluzione decalcifi cante deve essere smaltita secondo quanto previsto dal costruttore e/o dalle norme vigenti nel Paese d'utilizzo.

GAGGIA Derivative Dol. 100 gm Methanol: 2.5 g Methanol: 2.5 g Methanol: 2.5 g Methanol: 2.5 g Methanol: 2.5 g Methanol: 2.5 g Methanol: 2.5 g Methanol: 2.5 g Methanol: 2.5 g Methanol: 2.5 g Methanol: 2.5g Methanol: 2.5g Methanol: 2.5g Methanol: 2.5g Methanol: 2.5g Methanol: 2.5g Methanol: 2.5g Methanol: 2.5g Methanol: 2.5g Methanol: 2.5g Methanol: 2.5q Methanol: 2.5q Methanol: 2.5q Methanol: 2.5q Methanol: 2.5q Methanol: 2.5q Methanol: 2.5q Methanol: 2.5q Methanol: 2.5q Methanol: 2.5q Methanol: 2.5p Methanol: 2.5p Methanol: 2.5p Methanol: 2.5p Methanol: 2.5p Methanol: 2.5p Methanol: 2.5p Methanol: 2.5p Methanol: 2.5p Methanol: 2.5p Methanol: 2.5q Methanol: 2.5q Methanol: 2.5q Methanol: 2.5q Methanol: 2.5q Methanol: 2.5q Methanol: 2.5q Methanol: 2.5q Methanol: 2.5q Methanol: 2.5k Methanol: 2.5k Methanol: 2.5k Methanol: 2.5k Methanol: 2.5k Methanol: 2.5k Methanol: 2.5k Methanol: 2.5k Methanol: 2.5k Methanol: 2.5k Methanol: 2.5l Methanol: 2.5l Methanol: 2.5l Methanol: 2.5l Methanol: 2.5l Methanol: 2.5l

Non bere la soluzione decalcifi cante e i prodotti erogati fi no al completamento del ciclo. Non utilizzare in nessun caso l'aceto come decalcifi cante.

1 (Fig.15-16) - Inserire dal basso il portafiltro (senza caffè) nel gruppo erogazione (8) e ruotarlo da sinistra verso destra fi no al suo bloccaggio.
2 (Fig.1) - Rimuovere e svuotare il serbatoio dell'acqua.
3 (Fig.2) - Versare TUTTO il contenuto della bottiglia di decalcifi cante concentrato GAGGIA nel serbatoio dell'acqua dell'apparecchio e riempire con acqua fresca potabile fi no al livello MAX.
4 Rimuovere il pannarello (o cappuccinatore) eventualmente installato sul tubo vapore.
5 Accendere la macchina premendo su l'interruttore ON/OFF (16); la spia (17) si accende.
Prelevare (come descritto nel capitolo "ACQUA CALDA"

del manuale), dal tubo vapore/acqua calda, 2 tazze (circa 150 ml. ciascuna) di acqua; dopodichè spegnere la macchina premendo su l'interruttore ON/OFF (16), la spia (17) si spegne.

6 Lasciare agire il decalcifi cante circa 15-20 minuti con la macchina spenta.

7 Accendere la macchina premendo sull'interruttore ON/OFF (16); la spia (17) si accende.

Prelevare (come descritto nel capitolo "ACQUA CALDA" del manuale) dal tubo vapore/acqua calda 2 tazze (circa 150 ml ciascuna) di acqua. Successivamente spegnere la macchina premendo sul'interruttore ON/OFF (16) e lasciarla spenta per 3 minuti.

8 Ripetere le operazioni descritte al punto 7 fi no al completo svuotamento del serbatoio dell'acqua.

9 (Fig.2) - Risciacquare il serbatoio e riempirlo con acqua fresca potabile.

10 (Fig.6) - Sistemare un contenitore sotto al tubo vapore (pannarello). Aprire lentamente il pomello del rubinetto (3) ruotandolo in senso antiorario.

(Fig.7) - Premere l'interruttore caff è (18).

11 Erogare tutto il contenuto del serbatoio dell'acqua dal tubo vapore/acqua calda.

(Fig.7) - Per terminare l'erogazione premere nuovamente l'interruttore caff è (18).

(Fig.8) - Chiudere il pomello del rubinetto (3) ruotandolo in senso orario.

12 (Fig.2) - Riempire il serbatoio con acqua fresca potabile.

13 (Fig.17) - Inserire un contenitore adeguato sotto al porta-fi litro.

14 (Fig.18) - Premere l'interruttore caff è (18) ed erogare tutta l'acqua presente nel serbatoio. Terminata l'acqua, fermare l'erogazione premendo nuovamente l'interruttore caff è (18). Al termine svuotare il contenitore.

15 Ripetere un'altra volta le operazioni dal punto (9) per un totale di 4 serbatoi. Dopo la macchina è pronta per l'utilizzo.

(Fig.20) - Rimuovere il portafi Itro dal gruppo ruotandolo da destra verso sinistra e sciacquarlo con acqua fresca portabile.

Il ciclo di decalcifi cazione è così concluso.

(Fig.2) - Riempire nuovamente il serbatoio con acqua fresca. Se necessario eff ettuare il caricamento del circuito come descritto nel par. 4.5 del manuale.

Al termine, rimontare sul tubo vapore il pannarello (o cappuccinatore) che vi era installato precedentemente.

11 SMALTIMENTO

INFORMAZIONE AGLI UTENTI: ai sensi dell'art. 13 del Decreto Legislativo 25 luglio 2005, n. 151"Attuazione delle Direttive 2002/95/CE, 2002/96/CE e 2003/108/CE, relative alla riduzione dell'uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifi uti"

Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fi ne della propria vita utile deve essere raccolto separatamente dagli altri rifi uti.

L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fi ne vita agli idonei centri di raccolta diff erenziata dei rifi uti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno.

L'adeguata raccolta diff erenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili eff etti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura.

Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative previste dalla normativa vigente.

Guasto Cause possibili Rimedio
La macchina non si accende.	Macchina non collegata alla rete elettrica.	Collegare la macchina alla rete elettrica.
La pompa è molto ru mo ro sa. Manca acqua nel ser ba to io. Rabboccare con acqua.(par.4.3).
Il caff è é troppo freddo.	La spia "pronto caff è" (15) era spen tattendere che la spia "pronto caff è" (15) si ac- quandoèstatopremutol'interruttore(14).	cenda.
	Portafi ltro non inserito per il preriscalda- mento (cap. 5).	Preriscaldare il portafi ltro.
	Tazzine fredde. Preriscadare le tazzine con acqua calda.
Non si forma la schiu ma del lat te.	Latte non adatto: latte in polvere, latte magro.	Utilizzare latte intero.
Non si riesce a preparare un cap- puccino.	Tubo vapore sporco.	Pulire il tubo vapore come descritto nel Cap.9.
	Non è più presente vapore nella caldaia.	Ricaricare il circuito (par. 4.5) e ripetere le ope- razioni descritte nel Cap.8.
Il caff è sgorga troppo ve lo ce men- te, non si forma la crema.	Troppo poco caff è nel portafi ltro.	Aggiungere il caff è (cap. 5).
	Macinatura trop po grossa.	Usare una miscela diversa (cap.6).
	Caff è vecchio o non adatto.	Usare una mi sce la diversa (cap.6).
Il caff è non sgorga o sgor ga solo a gocce.	Mancanza di acqua.	Rabboccare con acqua (par.4.3).
	Macinatura trop po fi ne.	Usare una miscela diversa (cap.6).
	Caff è premuto nel portafi ltro.	Smuovere il caff è macinato.
	Troppo caff è nel portafi ltro.	Ridurre la quantità di caff è nel portafi ltro.
	Pomello (3) aperto.	Chiudere il pomello (3).
	Macchina calcifi cata.	Decalcifi care la macchina (cap.10).
	Filtro nel portafi ltro otturato.	Pulire il fi ltro (cap.9).
Il caff è sgorga dai bordi.	Portafi ltro inserito male nel grup po eroga- zione caff è.	Inserire correttamente il portafi ltro (cap.5).
	Bordo superiore del portafi ltro sporco. Pulire il bordo del portafi ltro.
	Troppo caff è nel portafi ltro.	Ridurre la quantità di caff è uti liz zan do il misu rino.

Per i guasti non contemplati dalla suddetta tabella o in caso che i rimedi suggeriti non li risolvano, rivolgersi ad un centro assistenza.

1 GENERAL INFORMATION

posti saavutettava pistorasia;

Strada Prov. per Abbiategrasso

20087 Robecco Sul Naviglio

Milano, ITALIA

Tel: [phone]

Fax: [phone]

www.gaggia.com

Il produttore si riserva il diritto d'apportare qualsiasi modifi ca senza preavviso.
