CDXR3300MP - Autoradio SONY - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Autoradio
Marca	Sony
Modello	CDXR3300MP
Dimensioni (L/A/P)	Circa 178 × 50 × 179 mm
Peso	Circa 1,2 kg
Alimentazione	Batteria del veicolo 12 V CC (massa negativa)
Potenza di uscita massima	50 W × 4 (a 4 ohm)
Impedenza degli altoparlanti	4 a 8 ohm
Gamma di sintonia FM	87,5 - 108,0 MHz
Gamma di sintonia MW (PO)	531 - 1 602 kHz
Gamma di sintonia LW (GO)	Non specificata (stima: 153 - 279 kHz)
Formati audio riprodotti	CD audio, CD-R, CD-RW, file MP3 (ISO 9660 livello 1/2, Joliet, Romeo)
Funzioni RDS	AF (frequenza alternativa), TA (messaggi di radionavigazione), PTY (tipo di programma), CT (ora automatica)
Equalizzatore	EQ3 con 7 curve: XPLOD, VOCAL, CLUB, JAZZ, NEW AGE, ROCK, CUSTOM, OFF
Display	CD TEXT, tag ID3 (v1.0-2.4), scorrimento automatico
Accessori forniti	Elementi di installazione e collegamento, custodia per pannello
Accessori opzionali	Mini telecomando RM-X114, Satellite di comando RM-X4S
Manutenzione	Pulire i connettori con un cotone imbevuto di alcol
Sicurezza	Pannello rimovibile con allarme antifurto, tasto OFF per spegnere il display
Riparabilità	Fusibile sostituibile (capacità in ampere identica), pila al litio CR2025 per il telecomando

Domande frequenti - CDXR3300MP SONY

Come ripristinare l'apparecchio?

Rimuovere il pannello e premere il tasto RESET con un oggetto appuntito (penna a sfera). Questo cancella l'ora e alcune informazioni memorizzate.

Cosa fare se un CD non viene letto?

Verificare che il CD non sia sporco, graffiato o inserito al contrario. Per i CD-R/RW, assicurarsi che siano finalizzati e registrati in formato ISO 9660 livello 1 o 2. Pulire il disco con un panno morbido.

Come memorizzare le stazioni radio?

Selezionare la banda (FM1/2/3, MW, LW) con il tasto MODE, quindi tenere premuto il tasto BTM (SENS) per 2 secondi per la memorizzazione automatica, oppure premere un tasto numerico (1-6) per 2 secondi per la memorizzazione manuale.

Come impostare l'orologio?

Premere DSPL per 2 secondi. Le ore lampeggiano: regolare con i tasti volume +/- poi premere SEL per passare ai minuti. Regolare e premere nuovamente DSPL per confermare.

Come utilizzare la funzione RDS?

Attivare le funzioni AF (frequenza alternativa) e TA (messaggi di radionavigazione) premendo più volte il tasto AF/TA. Per il tipo di programma (PTY), premere PTY e selezionare il genere.

Come pulire i connettori tra l'apparecchio e il pannello?

Rimuovere il pannello, quindi utilizzare un cotone imbevuto di alcol per pulire delicatamente i connettori metallici. Non toccare con le dita o con un oggetto metallico.

Cosa fare se il display scompare?

Il display può essere spento se si tiene premuto il tasto OFF per alcuni secondi. Premere nuovamente OFF fino a quando il display riappare. Se il problema persiste, pulire i connettori (vedere sopra).

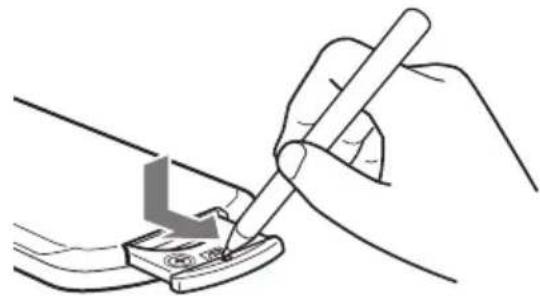

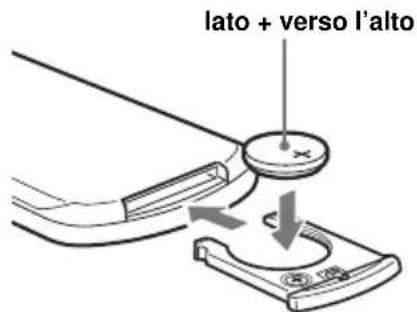

Come sostituire la pila del telecomando?

Il telecomando utilizza una pila al litio CR2025. Aprire il vano pile, inserire la nuova pila con il polo + rivolto verso l'alto, poi chiudere. Tenere fuori dalla portata dei bambini.

Come rimuovere il pannello?

Premere il tasto OFF (o tenerlo premuto se il veicolo non ha posizione ACC), quindi premere il tasto di sblocco (contrassegnato da una freccia) e tirare il pannello verso l'esterno.

Come regolare l'equalizzatore?

Selezionare una sorgente (Radio o CD) quindi premere più volte EQ3 per scegliere una curva (XPLOD, VOCAL, ecc.). Per regolare manualmente le frequenze basse, medie e alte, premere SEL fino a LOW/MID/HI, quindi regolare con i tasti volume.

MANUALE UTENTE CDXR3300MP SONY

Istruzioni per l'uso IT

Si dichiara che l'apparecchio è stato fabbricato in conformità all'art. 2, Comma 1 del D.M. 28.08.1995 n. 548.

Per l'installazione e i collegamenti, fare riferimento al manuale di istruzioni per l'installazione e i collegamenti in dotazione.

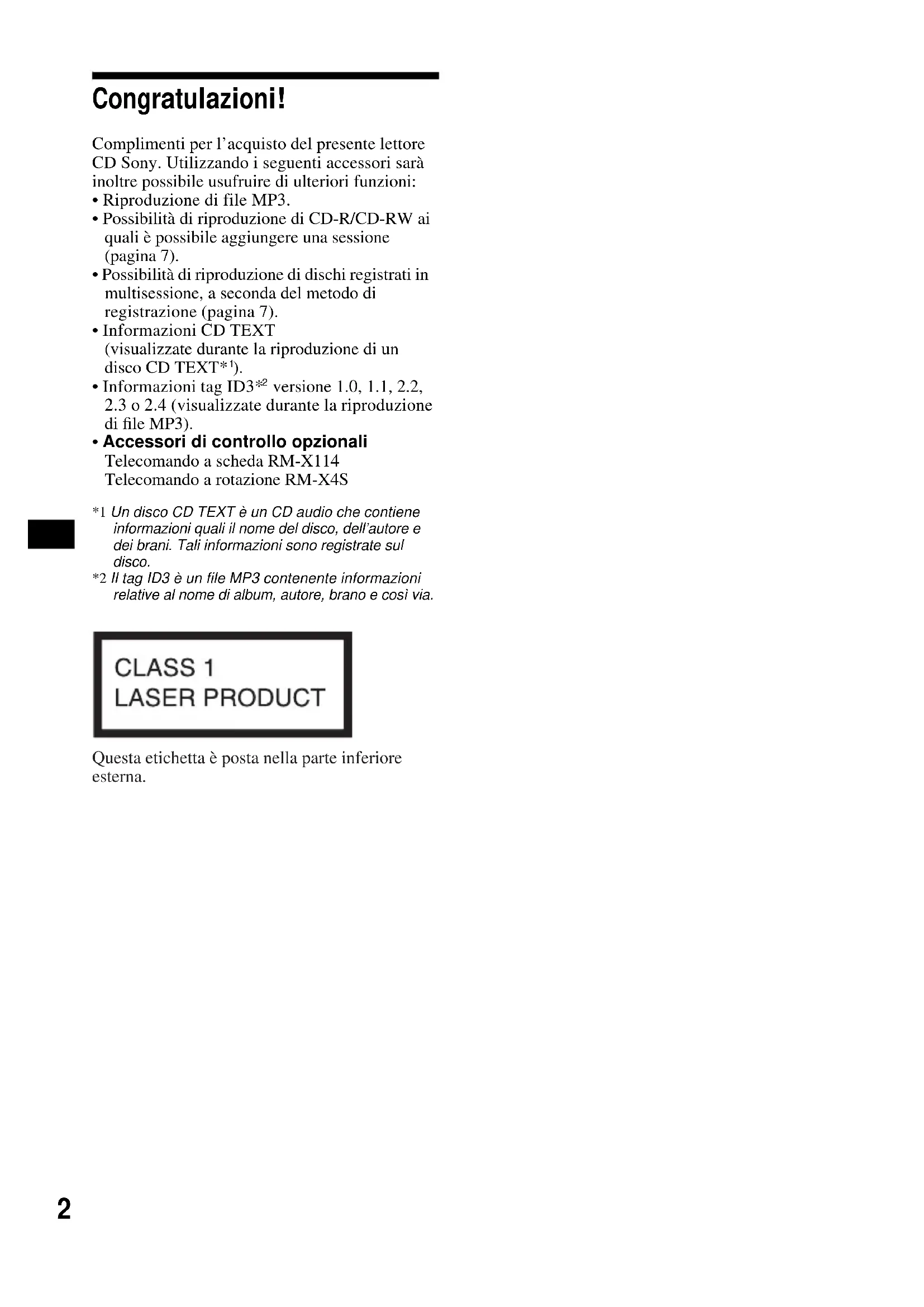

Complimenti per l'acquisto del presente lettore CD Sony. Utilizzando i seguenti accessori sarà inoltre possibile usufruire di ulteriori funzioni:

Riproduzione di file MP3. - Possibilità di riproduzione di CD-R/CD-RW ai quali è possibile aggiungere una sessione (pagina 7). - Possibilità di riproduzione di dischi registrati in multissessione, a seconda del metodo di registrazione (pagina 7). - Informazioni CD TEXT (visualizzate durante la riproduzione di un disco CD TEXT*1). - Informazioni tag ID3*2 versione 1.0, 1.1, 2.2, 2.3 o 2.4 (visualizzate durante la riproduzione di file MP3). - Accessori di controllo opzionali

Telecomando a filo RM-X114 Telecomando a rotazione RM-X49

1 Un disco CD TEXT è un CD audio che contiene informazioni quali il nome del disco, dell'autore e dei brani. Tali informazioni sono registrate sul disco. 2 Il tag ID3 è un file MP3 contenente informazioni relative al nome di album, autore, brano e così via.

Questa etichetta è posta nella parte inferiore esterna.

Indice

Individuazione dei comandi 4 Precauzioni 6 Note sui dischi 6 Informazioni sui file MP3 7

Operazioni preliminari

Azzeramento dell'apparecchio 9 Rimozione del pannello anteriore 9 Impostazione dell'orologio 10

Lettore CD

Riproduzione di un disco 11 Voci del display 12 Riproduzione ripetuta dei brani — Riproduzione ripetuta 12 Riproduzione dei brani in ordine casuale — Riproduzione in ordine casuale 12

Radio

Memorizzazione automatica delle stazioni — BTM (Best Tuning Memory, memorizzazione automatica delle emittenti con sintonia migliore). 13 Ricezione delle stazioni memorizzate 13 Memorizzazione delle stazioni desiderate 14

RDS

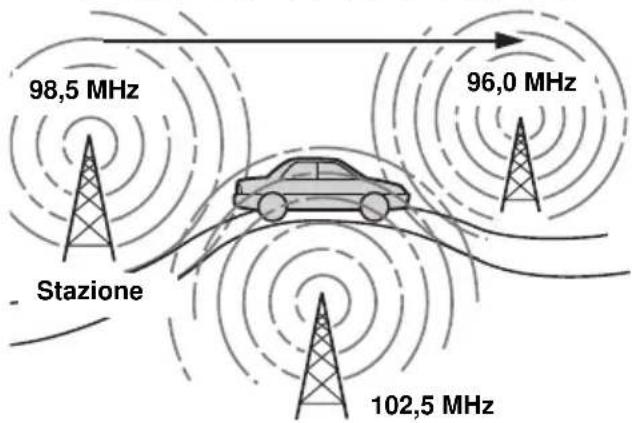

Presentazione della funzione RDS 14 Risintonizzazione automatica per la ricezione ottimale AF (Alternative Frequencies, frequenze alternative) 15 Ascolto dei notiziari sul traffico — TA (Traffic Announcement, notiziari sul traffico)/TP (Traffic Programme, programmi sul traffico) 16 Preselezione di stazioni RDS con impostazione AF e TA 16 Sintonizzazione delle stazioni in base al tipo di programma PTY (Programme Types, tipi di programma). 17 Impostazione automatica dell'orologio — CT (Clock Time, ora). 18

Altre funzioni

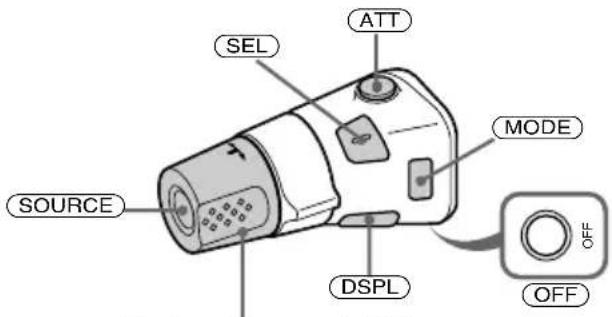

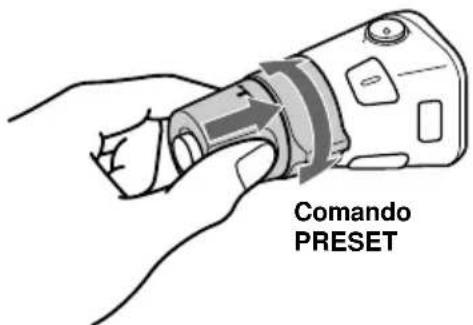

Uso del telecomando a rotazione 18 Regolazione delle caratteristiche dell'audio 20 Attenuazione veloce dell'audio 20 Modifica delle impostazioni dell'audio e del display — Menu 20 Impostazione dell'equalizzatore (EQ3) 21

Altre informazioni

Manutenzione 22 Rimozione dell'apparecchio 23 Caratteristiche tecniche 25 Guida alla soluzione dei problemi 26 Messaggi e indicazioni di errore. 27

Individuazione dei comandi

Per ulteriori informazioni, fare riferimento alle pagine indicate.

1 Tasto volume + / - 2 Tasto ATT (attenuazione audio) 20 3 Tasto DSPL (per cambiare il modo del display) 10, 12, 14 4 Chiusura OPEN/EJECT 11 5 Finestra del display 6 Tasto EQ3 21, 22 Tasto OFF (arresto/spegnimento)* 9, 11 8 Tasto SEEK +/- Radio:

Per eseguire la sintonizzazione automatica delle stazioni/ricerca manuale delle stazioni. CD (file MP3):

Per saltare i brani/fare procedere rapidamente in avanti o all'indietro un brano.

9 Tasto (maschera pannello anteriore) 9 10 Tasto SOURCE (accensione/Radio/CD)

Per selezionare la sorgente.

Tasto MODE Per cancellare operazione. Tasto SEL (selezione) Per selezionare le voci. Tasto RESET (situato nella parte anteriore dell'apparecchio, dietro al pannello anteriore) 9

14 Tasti numerici 21

Radio:

Per assegnare la stazione desiderata a un tasto numerico.

File MP3:

①: ALBUM - 11 ②: ALBUM + 11

CD:

③: REP 12 ④: SHUF 12

15 Tasto SENS/BTM 13, 14, 16 16 Tasto PTY (tipo di programma) 17 Tasto AF/TA 15, 16 18 Ricevitore del telecomando a ricerca

• Avvertenza relativa all'installazione su un'auto sprovvista della posizione ACC (accessoria) sull'interruttore di accensione

Dopo aver spento il motore, assicurarsi di tenere premuto OFF sull'apparecchio finché il display non scompare.

Diversamente, il display non viene disattivato causando lo scaricamento della batteria.

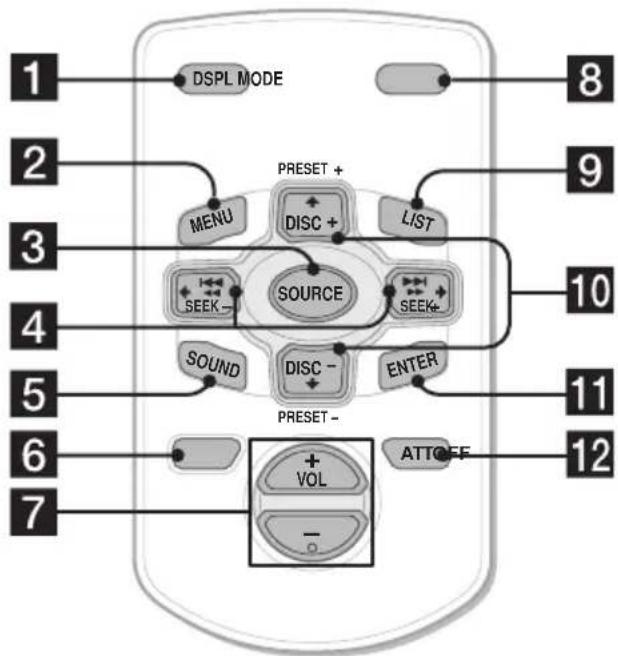

Telecomando a scheda RM-X114 (opzionale)

I tasti del telecomando a scheda corrispondenti a quelli dell'apparecchio controllano le stesse funzioni.

Tasto DSPL 2 Tasto MENU* 1 3 Tasto SOURCE 4 Tasti SEEK (- + ) 5 Tasto SOUND 6 Tasto OFF 7 Tasti VOL (+ / - ) 8 Tasto MODE 9 Tasto LIST* 10 Tasti DISC 1 (ALBUM)/PRESET (+/-) Tasto ENTER 12 Tasto ATT

*1 Non disponibile per il presente apparecchio

Nota

Se il display viene disattivato premendo OFF, non sarà possibile farlo funzionare con il telecomando a scheda a meno che non venga premuto SOURCE sull'apparecchio o venga prima inserito un disco per attivare l'apparecchio.

Suggerimento

Per ulteriori informazioni su come sostituire la batteria, vedere "Sostituzione della batteria al litio" a pagina 23.

Selezione di un album mediante il telecomando a scheda

È possibile saltare gli album utilizzando i tasti DISC (ALBUM) (+/−) del telecomando a scheda.

Per	Premere
Saltare gli album*2	+ o - [una volta per agli
- Selezione dialbum	album]Per saltare gli album sanzainterruzioni, tenere premutouno dei tasti.

*2 Disponibile solo durante la riproduzione di file MP3.

Per saltare i brani senza interruzioni

Premere una volta il tasto (+) o (SEEK) (-) sul telecomando a scheda, quindi premere di nuovo entro 1 secondo e tenerlo premuto.

Precauzioni

• Se l'auto è stata parcheggiata molto tempo alla luce diretta del sole, attendere che l'apparecchio si raffreddi prima di utilizzarlo.
• L'antenna elettrica si estende automaticamente durante il funzionamento dell'apparecchio.

Per eventuali domande o problemi riguardanti l'apparecchio non trattati nel presente manuale, rivolgersi al più vicino rivenditore Sony.

Formazione di condensa

Nei giorni di pioggia o in zone molto umide, è possibile che si formi della condensa all'interno delle lenti e del display dell'apparecchio. Di conseguenza, l'apparecchio potrebbe non funzionare correttamente. In tal caso, rimuovere il disco e attendere per circa un'ora fino a quando l'umidità non sia evaporata completamente.

Per mantenere una qualità elevata del suono

Fare attenzione a non versare bibite o altri liquidi sull'apparecchio o sui dischi.

Note sui dischi

Per mantenere puliti i dischi, non toccarne la superficie. Afferrare i dischi dal bordo. Riporre i dischi nell'apposita custodia o contenitore quando non vengono utilizzati. Non esporre i dischi a calore o a temperature elevate. Evitare di lasciarli all'interno di auto parcheggiate e su cruscotti/ripiani posteriori.

Non incollare etichette né utilizzare dischi con residui di colla o inchiostro. Se vengono utilizzati questi tipi di dischi, i residui possono causare l'arresto del disco, provocando problemi di funzionamento o rovinando il disco stesso.

• Non utilizzare dischi su cui sono state applicate etichette o adesivi. Utilizzando tali dischi, è possibile che si verifichino i seguenti problemi di funzionamento:
• Impossibilità di estrarre il disco (staccandosi dal disco, l'etichetta o l'adesivo causano l'inceppamento del meccanismo di espulsione).
• Impossibilità di leggere correttamente i dati audio (ad esempio, la riproduzione salta oppure è impossibile riprodurre) poiché il restringimento dovuto al calore dell'etichetta o dell'adesivo ha provocato la deformazione del disco. Non riprodurre dischi di forma irregolare, quali CD a forma di cuore, quadrato o stella, mediante il presente apparecchio, onde evitare problemi di funzionamento del lettore. Non utilizzare questo tipo di dischi.
• Non è possibile riprodurre CD da 8 cm.
• Prima della riproduzione, pulire i dischi con un panno apposito disponibile in commercio. Pulire il disco procedendo dal centro verso l'esterno. Non utilizzare solventi quali benzene, acquaragia, detergenti disponibili in commercio o spray antistatici per dischi analogici.

Dischi audio codificati mediante la protezione dei diritti d'autore

Questo prodotto è stato progettato per la riproduzione di dischi conformi allo standard CD (Compact Disc). Recentemente, alcune case discografiche hanno lanciato sul mercato vari dischi audio codificati mediante la protezione dei diritti d'autore. Si noti che alcuni di tali dischi non sono conformi allo standard CD e pertanto potrebbe non essere possibile riprodurli utilizzando il presente prodotto.

Note sui CD-R (CD registrabili)/CD-RW (CD riscrivibili)

Il presente apparecchio è in grado di riprodurre i seguenti dischi:

Tipo di disco Etichetta sul disco
CD Audio	COMPACT DISC DIGITAL AUDIO Recordable	COMPACT DISC DIGITAL AUDIO ReWritable
File MP3	COMPACT DISC DIGITAL AUDIO Recordable	COMPACT DISC DIGITAL AUDIO ReWritable
	COMPACT DISC Recordable	COMPACT DISC ReWritable

• È possibile che alcuni dischi CD-R/CD-RW (a seconda dell'apparecchio utilizzato per la registrazione o delle condizioni del disco) non possano essere riprodotti mediante il presente lettore. Non è possibile riprodurre CD-R/CD-RW non finalizzati*.
• È possibile riprodurre file MP3 registrati su CD-ROM, CD-R e CD-RW.
• È possibile riprodurre CD-R/CD-RW ai quali può essere aggiunta una sessione.
• Processo necessario per poter riprodurre con il lettore CD audio i dischi CD-R/CD-RW registrati.

Informazioni sui file MP3

Con MP3 (MPEG 1 Audio Layer-3) si intende una tecnologia e un formato standard per la compressione di sequenze sonore. Il file viene compresso fino a circa 1/10 delle dimensioni originali; la compressione viene applicata ai suoni al di fuori della gamma dell'udito, ma non a quelli udibili.

Note sui dischi

È possibile riprodurre file MP3 registrati su CD-ROM, CD-R e CD-RW.

Il disco deve essere nel formato ISO 9660*1 livello 1 o livello 2 oppure nel formato di espansione Joliet o Romeo.

È possibile utilizzare dischi registrati in multisessione*2.

*1 Formato ISO 9660

Lo standard internazionale più diffuso per il formato logico di file e cartelle su CD-ROM. Esistono più livelli di specifiche. Nel Livello 1, i nomi di file devono corrispondere al formato 8.3, ossia un massimo di 8 caratteri nel nome e di 3 caratteri nell'estensione in lettere maiuscole ("MP3"). I nomi di cartelle non possono superare gli 8 caratteri. Il numero massimo di livelli di cartelle annidate è pari a 8. Le specifiche di livello 2 consentono nomi di file di lunghezza massima pari a 31 caratteri.

Ciascuna cartella può contenere un massimo di 8 livelli.

Per il formato di espansione Joliet o Romeo, accertarsi dei contenuti del software di scrittura e seguire le istruzioni.

*2 Multisessione

Si tratta di un metodo di registrazione che consente di aggiungere dati utilizzando il metodo Track-At-Once. I CD convenzionali iniziano con un'area di controllo CD detta Lead-in e terminano con un'area della Lead-out. Un CD multisessione contiene più sessioni; ciascuna sezione compresa tra Lead-in e Lead-out è considerata come una sessione singola.

CD-Extra: formato che consente di effettuare la registrazione dell'audio (dati CD audio) come brani della sessione 1 e la registrazione dei dati come brani della sessione 2.

CD misto: in questo formato, i dati vengono registrati come brano 1, mentre l'audio (dati CD audio) viene registrato come brano 2.

continua alla pagina successiva →

Note

• Con formati diversi dai livelli 1 e 2 ISO 9660, è possibile che i nomi delle cartelle o dei file non vengano visualizzati correttamente.
• Durante l'assegnazione del nome, accertarsi di aggiungere l'estensione ".MP3" al nome del file.
• Se l'estensione ".MP3" viene aggiunta a file che non sono in tale formato, l'apparecchio non è in grado di riconoscerli e genera un disturbo acustico che potrebbe danneggiare i diffusori. Per i dischi indicati di seguito, l'avvio della riproduzione necessita di un tempo maggiore.

dischi registrati con una struttura ad albero complessa; dischi registrati in multisessione; dischi ai quali è possibile aggiungere dati.

Avvertenze relative alla riproduzione di dischi registrati in multisessione

• Se il primo brano della prima sessione è costituito da dati CD audio: è possibile riprodurre solamente dati CD audio della prima sessione. Eventuali dati contenuti in sessioni successive vengono saltati.
• Se il primo brano della prima sessione non è costituito da dati CD audio:
• Se il disco contiene uno o più file MP3, solo questi ultimi vengono riprodotti, mentre gli altri dati vengono saltati, poiché i dati dei CD audio non vengono riconosciuti.
• Se il disco non contiene alcun file MP3, "NO MUSIC" viene visualizzato e non viene riprodotto alcun brano, poiché i dati dei CD audio non vengono riconosciuti.

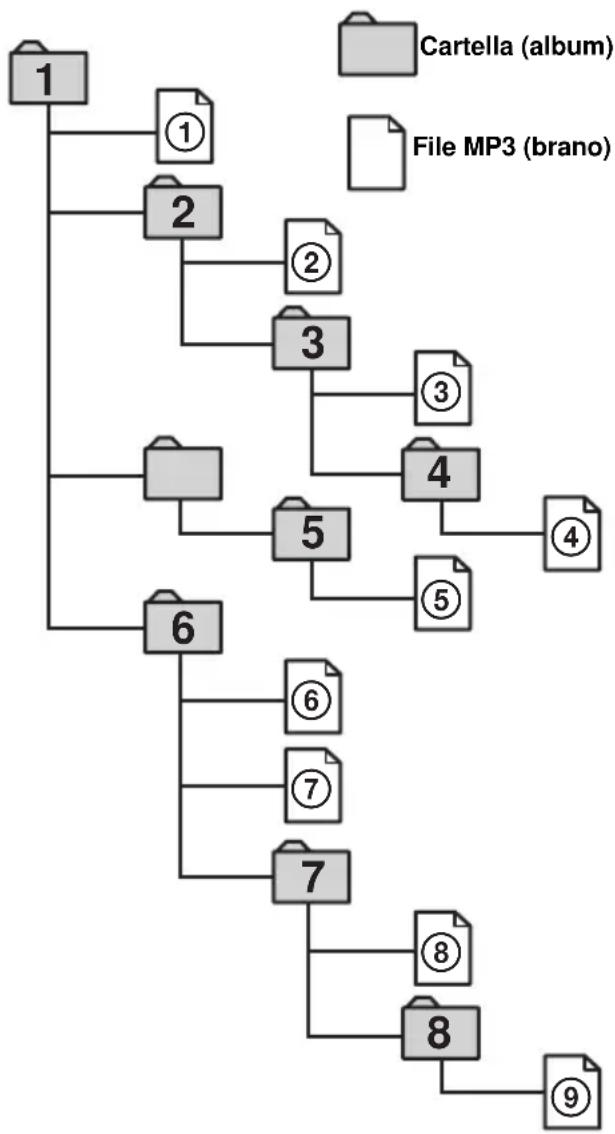

Ordine di riproduzione dei file MP3

L'ordine di riproduzione delle cartelle e dei file è il seguente:

Livello 1 Livello 2 Livello 3 Livello 4 Livello 5 (radice)

Note

• Le cartelle che non contengono file MP3 vengono saltate.
• Se viene inserito un disco contenente più livelli, l'avvio della riproduzione necessita di un tempo maggiore. Si consiglia di creare solo uno o due livelli per ogni disco. -Numero massimo di cartelle: 150, incluse la cartella radice e le cartelle vuote. -Numero massimo di file MP3 e cartelle che è possibile memorizzare in un disco: 300. Se il nome di un file o di una cartella contiene molti caratteri, è possibile che tale numero diventi inferiore a 300.

Suggerimento

Per specificare un ordine di riproduzione desiderato, inserire, prima del nome del file o della cartella, il numero d'ordine (ad es., "01", "02"), quando si registra il contenuto su un disco (l'ordine varia in base al software di scrittura).

Operazioni preliminari

Azzeramento dell'apparecchio

Prima di utilizzare l'apparecchio per la prima volta, dopo la sostituzione della batteria dell'auto o dopo aver effettuato modifiche ai collegamenti, è necessario azzerare l'apparecchio stesso.

Rimuovere il pannello anteriore, quindi premere il tasto RESET utilizzando un oggetto appuntito, quale una penna a sfera.

Nota

Premendo il tasto RESET verranno cancellate le impostazioni dell'orologio e alcune funzioni memorizzate.

Rimozione del pannello anteriore

Per evitare il furto dell'apparecchio, è possibile estrarne il pannello anteriore.

Segnale di avvertimento

Se la chiave di accensione viene impostata sulla posizione OFF perché il pannello anteriore sia stato rimosso, viene emesso per alcuni secondi un segnale acustico di avvertimento.

Se si collega un amplificatore di potenza opzionale e non si utilizza l'amplificatore incorporato, il segnale di avvertimento viene disattivato.

1 Premere OFF*.

La riproduzione di CD o la ricezione radio si interrompe (l'illuminazione dei tasti e il display rimangono attivi).

• Se l'interruttore di accensione dell'auto è sprovvisto della posizione ACC (accessoria), assicurarsi di spegnere l'apparecchio premendo OFF finché il display non scompare, per evitare di scaricare la batteria dell'auto.

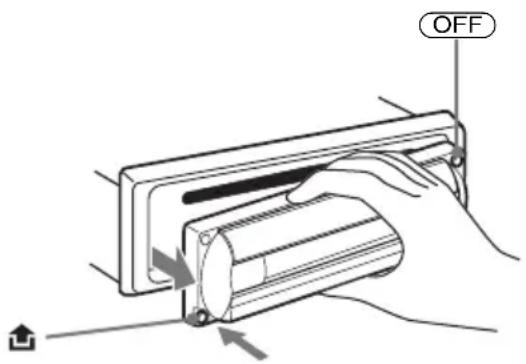

2 Premere quindi estrarre il pannello anteriore.

Note

• Se si estrae il pannello quando l'apparecchio è acceso, l'alimentazione viene disattivata automaticamente per evitare di danneggiare i diffusori.
• Non fare cadere né esercitare eccessiva pressione sul pannello anteriore e sulla finestra del display. Non esporre il pannello frontale a calore, temperature elevate o umidità. Evitare di lasciarlo all'interno di auto parcheggiate e su cruscotti/ripiani posteriori.

Suggerimento

Durante il trasporto, inserire il pannello anteriore nell'apposita custodia in dotazione.

continua alla pagina successiva →

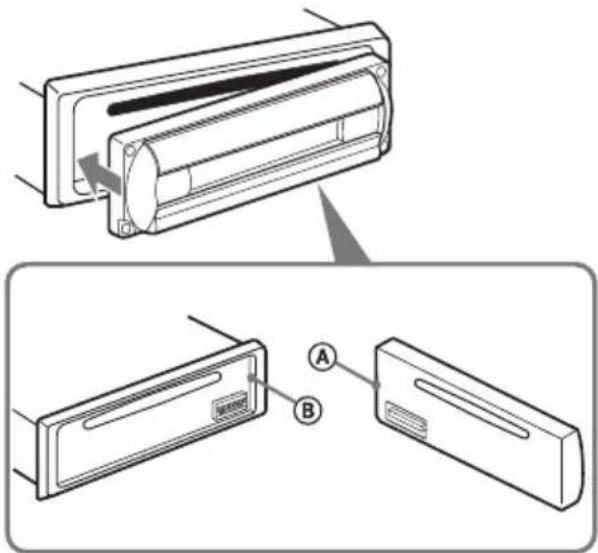

Applicazione del pannello anteriore

Posizionare la sezione A del pannello anteriore sulla sezione B dell'apparecchio, come illustrato, quindi premere il lato sinistro fino a farlo scattare in posizione.

Nota

Non collocare alcun oggetto sulla superficie interna del pannello anteriore.

Impostazione dell'orologio

L'orologio fornisce l'indicazione digitale dell'ora in base al sistema delle 24 ore.

Esempio: per impostare l'ora sulle 10:08

1 Premere DSPL per 2 secondi. L'indicazione dell'ora lampeggia.

SET

1 Premere il tasto volume +/- per impostare l'ora. 2 Premere SEL. L'indicazione dei minuti lampeggia. Premere il tasto volume +/- per impostare i minuti.

2 Premere DSPL.

10:08

L'orologio viene attivato. Quando l'impostazione dell'orologio è completata, il display torna al modo di riproduzione normale.

Suggerimento

È possibile impostare l'orologio automaticamente tramite la funzione RDS (pagina 18).

Lettore CD

Riproduzione di un disco

1 Aprire la chiusura.

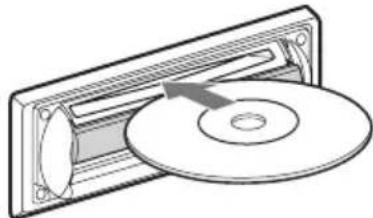

2 Inserire il disco con il lato dell'etichetta verso l'alto.

La riproduzione viene avviata automaticamente.

3 Chiudere la chiusura.

Se è già inserito un disco, per avviare la riproduzione premere più volte (SOURCE) fino a visualizzare "CD".

Per Premere
Arrestare la riproduzione	OFF
Saltare i brani	SEEK (-/+)
-Sensore musicale automatico	(↓/→I) [una volta per agli brano]
Procedere velocemente in avanti/all'indietro	SEEK (-/+)
-Ricerca manuale	(↓/→I) [tenere premuto fino al punto desiderato]
Saltare gli album*	①(ALBUM-) o
-Selezione di album	②(ALBUM+)

• Disponibile solo durante la riproduzione di file MP3.

Per saltare i brani in modo continuo, premere (SEEK +) o (SEEK -), quindi premere di nuovo entro 1 secondo e tenere premuto.

Per estrarre il disco

1 Aprire la chiusura.

2 Spingere la chiusura verso il basso.

Il disco viene espulso.

Note

• Durante le fasi di estrazione o inserimento, non chiudere la chiusura, onde evitare che il disco rimanga incastrato e risulti danneggiato.
• Se la chiusura viene aperta forzatamente, il disco inserito potrebbe venire espulso.
• Prima di avviare la riproduzione di un brano, il presente apparecchio legge tutte le informazioni sui brani e sugli album contenute nel disco. A seconda della struttura del brano, è possibile che occorra attendere altro minuto prima che venga avviata la riproduzione. Nel corso di tale operazione, viene visualizzato "READ". Attendere che la riproduzione venga avviata in modo automatico al termine della lettura dei dati.
• A seconda delle condizioni del disco, è possibile che la riproduzione non venga avviata (pagina 6, 7).
• Se durante la riproduzione del primo/ultimo brano del disco viene premuto (SEEK) (-) o (SEEK) (+), la riproduzione passa all'ultimo/primo brano del disco.
• Al termine dell'ultimo brano, la riproduzione viene riavviata a partire dal primo brano del disco.
• Se viene riprodotto un file MP3 ad alta velocità di trasmissione, ad esempio 320 kbps, è possibile che l'audio sia soggetto a interruzioni.

Suggerimento

I dischi possono essere riprodotti indistintamente con la chiusura aperta o chiusa.

Voci del display

Quando il disco/album/brano cambia, i titoli preregistrati* del nuovo disco/album/brano vengono visualizzati automaticamente (se la funzione A.SCRL (scorrimento automatico) è impostata su "ON", i nomi più lunghi di 8 caratteri vengono fatti scorrere (pagina 20)).

Sorgente

Voci visualizzabili

-Numero del brano/Tempo di riproduzione trascorso - Nome del disco*1/Nome dell'autore*2 - Nome (cartella) dell'album* - Nome (file) del brano*1*3 - Tag ID3 Ora

Per Premere

Cambiare la visualizzazione DSPL del display

1 Se premendo DSPL viene visualizzato "NO NAME", significa che non esiste alcun nome preregistrato da visualizzare. 2 Solo per dischi CD TEXT con il nome dell'autore. *3 Solo per i file MP3. Nei tag ID3 vengono visualizzati esclusivamente i nomi di brano/autore/album. Se premendo DSPL viene visualizzato "NO ID3", significa che non esiste alcun tag ID3 da visualizzare.

Note

• Alcuni caratteri non possono essere visualizzati.
• Per alcuni dischi CD TEXT, alcune informazioni contenenti molti caratteri potrebbero non scorrere.
• Il presente apparecchio non è in grado di visualizzare il nome dell'autore di ogni brano del disco CD TEXT.

Note relative a MP3

• I tag ID3 sono relativi alle versioni 1.0, 1.1, 2.2, 2.3 e 2.4.
• Alcuni caratteri e simboli non possono essere visualizzati (appaiono come *). Il numero massimo di caratteri visualizzabili per il nome di un album (cartella) o di un brano (file) è pari a 64 (Romeo) o 32 (Joliet). Un tag ID3 può essere composto da un massimo di 30 caratteri (1.0, 1.1, 2.2 e 2.3) o 126 caratteri (2.4).
• Nei casi che seguono, il tempo di riproduzione trascorso potrebbe non essere visualizzato correttamente.
• durante la riproduzione di file MP3 di tipo VBR (con velocità di trasmissione variabile).
• se si procede rapidamente in avanti/all'indietro.

Suggerimenti

• Se la funzione A.SCRL (scorrimento automatico) viene impostata su "OFF" e il nome del disco/album/brano viene modificato, quest'ultimo non viene fatto scorrere.
• Se l'album viene cambiato durante la riproduzione di un file MP3, viene visualizzato il numero del nuovo album.

Riproduzione ripetuta dei brani

— Riproduzione ripetuta

È possibile selezionare:

• REP-TRACK — per ripetere il brano corrente.
• REP-ALBM* — per ripetere i brani contenuti nell'album corrente.
• Disponibile solo durante la riproduzione di file MP3.

Durante la riproduzione, premere più volte (3) (REP) fino a quando l'impostazione desiderata non viene visualizzata nel display.

Viene avviata la riproduzione ripetuta.

Per tornare al modo di riproduzione normale, selezionare "REP-OFF".

Riproduzione dei brani in ordine casuale

— Riproduzione in ordine casuale

È possibile selezionare:

• SHUF-ALBM* — per riprodurre in ordine casuale i brani dell'album corrente.
• SHUF-DISC — per riprodurre in ordine casuale i brani del disco corrente.
• Disponibile solo durante la riproduzione di file MP3.

Durante la riproduzione, premere più volte (4) (SHUF) fino a quando l'impostazione desiderata non viene visualizzata nel display.

Viene avviata la riproduzione in ordine casuale.

Per tornare al modo di riproduzione normale, selezionare "SHUF-OFF".

Radio

L'apparecchio è in grado di memorizzare fino a 6 stazioni per banda (FM1, FM2, FM3, MW e LW).

Attenzione

Quando si sintonizzano le stazioni durante la guida, utilizzare la funzione BTM per evitare incidenti.

Memorizzazione automatica delle stazioni

BTM (Best Tuning Memory, memorizzazione automatica delle emittenti con sintonia migliore)

L'apparecchio seleziona le stazioni che trasmettono i segnali più forti nella banda selezionata e le memorizza nell'ordine di frequenza.

1 Premere più volte SOURCE per selezionare la radio. 2 Premere più volte MODE per selezionare la banda. 3 Premere (BTM) per 2 secondi.

L'apparecchio memorizza le stazioni in corrispondenza dei tasti numerici in base all'ordine della frequenza.

Quando l'impostazione è stata memorizzata viene emesso un segnale acustico.

Note

• Se a causa di segnali deboli si ricevono solo poche stazioni, alcuni tasti numerici manterranno la relativa impostazione iniziale.
• Se nel display viene visualizzato un numero, l'apparecchio avvia la memorizzazione delle stazioni a partire da quella correntemente visualizzata.

Ricezione delle stazioni memorizzate

1 Premere più volte SOURCE per selezionare la radio. 2 Premere più volte MODE per selezionare la banda. 3 Premere il tasto numero (da 1 a 6) in corrispondenza del quale è memorizzata la stazione desiderata.

Se non è possibile sintonizzarsi su una stazione preselezionata

Sintonizzazione automatica/Modo di ricerca locale

Sintonizzazione automatica:

Premere (+) o (-) per ricercare la stazione.

La ricerca si arresta non appena l'apparecchio riceve una stazione. Ripetere la procedura fino a quando non viene ricevuta la stazione desiderata.

Modo di ricerca locale:

Se la sintonizzazione automatica si interrompe troppo frequentemente, premere più volte (SENS) (BTM) fino a quando "LOCAL-ON" non viene visualizzato nel display.

Verranno sintonizzate solo le stazioni con segnale di frequenza più forte.

Per disattivare il modo di ricerca locale, premere due volte (SENS) (BTM) durante la ricezione FM.

Nota

Durante la ricezione MW o LW, per disattivare il modo di ricerca locale, premere (SENS) (BTM) (viene visualizzato "LOCAL-OFF").

Suggerimento

Se si conosce la frequenza della stazione che si desidera ascoltare, tenere premuto il tasto (+) o (SEEK) (-) per individuare la frequenza approssimativa, poi premere più volte il tasto (SEEK) (+) o (SEEK) (-) per eseguire la regolazione fine della frequenza desiderata (sintonizzazione manuale).

continua alla pagina successiva →

Se la ricezione FM stereo è scadente — Modo monofonico

Durante la ricezione radiofonica, premere più volte (SENS) (BTM) fino a quando "MONO-ON" non viene visualizzato nel display.

Il suono migliorerà, ma diventa monofonico ("ST" scompare).

Per tornare al modo di ricezione radio normale, premere (SENS) (BTM) (viene visualizzato "MONO-OFF").

Memorizzazione delle stazioni desiderate

È possibile preselezionare manualmente le stazioni desiderate su qualsiasi numero prescelto.

1 Premere più volte SOURCE per selezionare la radio. 2 Premere più volte MODE per selezionare la banda. 3 Premere (+) o (SEEK) (-) per ricercare la stazione che si desidera memorizzare. 4 Tenere premuto per 2 secondi il tasto numerico desiderato (da ① a ⑥) fino a visualizzare "MEM".

L'indicazione del tasto numerico appare nel display.

Nota

Se si memorizza un'altra stazione sullo stesso tasto numerico, la stazione memorizzata precedentemente viene cancellata.

RDS

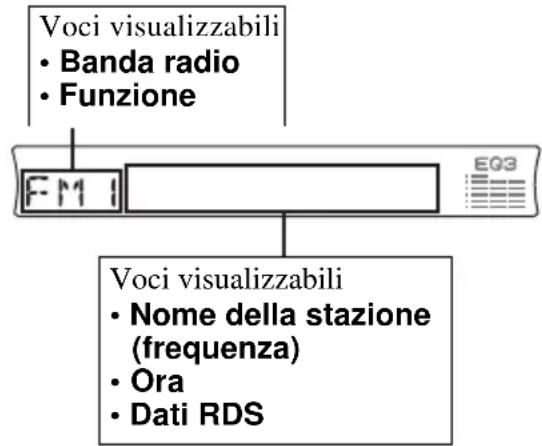

Presentazione della funzione RDS

L'RDS (Radio Data System) è un servizio che consente alle stazioni radio FM di trasmettere informazioni digitali aggiuntive insieme al normale segnale in radiofrequenza. Quando viene ricevuta una stazione con la funzione RDS, viene visualizzata, ad esempio, una delle seguenti voci.

Per Premere

Alternare tra ora / DSPL nome della stazione

Servizi RDS

I dati RDS offrono altre funzioni quali:

• La risintonizzazione automatica di un programma, funzione utile durante lunghi viaggi in auto. — AF → pagina 15. Ricezione dei notiziari sul traffico, anche durante l'ascolto di un altro programma o di una sorgente diversa. → TA → pagina 16
• Selezione delle stazioni in base al tipo di programma. — PTY → pagina 17
• Impostazione automatica dell'orologio. — CT → pagina 18

Note

• A seconda del paese o della zona geografica, potrebbero non essere disponibili tutte le funzioni RDS.
• La funzione RDS non funziona correttamente quando il segnale è debole o se la stazione sintonizzata non trasmette dati RDS.

Risintonizzazione automatica per la ricezione ottimale

La funzione AF consente alla radio di sintonizzarsi sempre sulla stazione con il segnale più forte.

Le frequenze cambiano automaticamente.

1 Selezionare una stazione FM (pagina 13). 2 Premere più volte (AF/TA) fino a quando non viene visualizzato "AF-ON".

L'apparecchio inizia a ricercare una frequenza alternativa con un segnale più forte nella stessa rete.

Se l'indicazione "NO AF" lampeggia, significa che la stazione attualmente sintonizzata è priva di una frequenza alternativa.

Per disattivare la funzione AF, selezionare "AF, TA-OFF".

Suggerimenti

• Selezionando "AF-ON", la ricezione degli annunci sul traffico viene disattivata. Per attivare la ricezione degli annunci sul traffico mediante la funzione AF, selezionare "AF, TA-ON".
• Se si desidera modificare l'impostazione di attivazione/disattivazione durante la riproduzione di un CD, premere (AF/TA).

Per le stazioni prive di frequenza alternativa

Premere (SEEK) (+) o (SEEK) (-) (20) Il nome della stazione lampeggia (entro 8 secondi).

L'apparecchio avvia la ricerca di un'altra frequenza con gli stessi dati PI (Programme Identification, identificativo programma) (viene visualizzata l'indicazione "PI SEEK"). Se l'apparecchio non rileva gli stessi dati PI, torna alla frequenza selezionata in precedenza.

Mantenimento di un programma regionale

Quando la funzione AF è attiva, le impostazioni predefinite di questo apparecchio limitano la ricezione a una regione specifica, in modo che la stazione sintonizzata non venga sostituita da una stazione regionale dal segnale più potente.

Se si intende lasciare tale area di ricezione regionale o si desidera utilizzare la funzione AF in modo completo, premere contemporaneamente (SEL e AF/TA) finché non viene visualizzato "REG-OFF".

Nota

Questa funzione non è disponibile nel Regno Unito e in altre aree.

Funzione Local Link (solo per il Regno Unito)

Questa funzione consente di selezionare altre stazioni locali della stessa area, anche se non sono memorizzate sui tasti numerici.

1 Premere un tasto numero (da ① a ⑥) in corrispondenza del quale è memorizzata una stazione locale. 2 Entro 5 secondi, premere nuovamente il tasto numerico della stazione locale. 3 Ripetere questa procedura fino alla ricezione della stazione locale desiderata.

Ascolto dei notiziari sul traffico

— TA (Traffic Announcement, notiziari sul traffico)/TP (Traffic Programme, programmi sul traffico)

Attivando le funzioni TA e TP, è possibile sintonizzarsi automaticamente su una stazione FM che trasmette notiziari sul traffico. Queste impostazioni funzionano indipendentemente dal programma/dalla sorgente FM o dal CD corrente; al termine del notiziario l'apparecchio torna alla sorgente originale.

Premere più volte (AF/TA) sino a quando non viene visualizzato "TA-ON".

L'apparecchio avvia la ricerca delle stazioni con le informazioni sul traffico.

"TP" indica la ricezione di tali stazioni e

"TA" lampeggia durante un notiziario sul traffico. Se viene visualizzato "NO TP",

l'apparecchio continua la ricerca delle stazioni TP disponibili.

Per eliminare tutti gli annunci sul traffico, selezionare "AF, TA-OFF".

Per premere

Eliminare il AF/TA

notiziario corrente

Suggerimenti

• Selezionando "TA-ON", la funzione AF viene disattivata. Per attivare la funzione AF relativa agli annunci sul traffico, selezionare "AF, TA-ON".
• È inoltre possibile eliminare il notiziario corrente premendo (SOURCE) o (MODE).

Preimpostazione del volume dei notiziari sul traffico

È possibile preimpostare il livello del volume dei notiziari sul traffico in modo da poterli udire chiaramente.

1 Premere il tasto volume + / - per regolare il livello di volume desiderato. 2 Tenere premuto AF/TA per 2 secondi.

Viene visualizzata l'indicazione "TA" e memorizzata l'impostazione.

Ascolto dei notiziari di emergenza

Se una delle funzioni AF o TA è attivata, gli annunci di emergenza ricevuti vengono automaticamente trasmessi durante l'ascolto di una stazione FM o di un CD.

Preselezione di stazioni RDS con impostazione AF e TA

Durante la preselezione di stazioni RDS, alla frequenza viene memorizzata l'impostazione AF/TA (attivata/disattivata) di ogni stazione. È possibile selezionare un'impostazione diversa (per AF, TA o entrambe) per ogni stazione preselezionata oppure la stessa impostazione per tutte le stazioni preselezionate. Durante la preselezione di stazioni con "AF-ON", l'apparecchio memorizza automaticamente le stazioni con il segnale radio più forte.

Preselezione della stessa impostazione per tutte le stazioni preselezionate

1 Selezionare una banda FM (pagina 13). 2 Premere più volte AF/TA per selezionare "AF-ON", "TA-ON" o "AF, TA-ON".

Si noti che selezionando "AF, TA-OFF" vengono memorizzate anche le stazioni non RDS come RDS.

3 Premere (SENS) (BTM) fino a quando l'indicazione "BTM" non lampeggia.

Preselezione di impostazioni diverse per ogni stazione preselezionata

1 Selezionare una banda FM e sintonizzarsi sulla stazione desiderata (pagina 13). 2 Premere più volte AF/TA per selezionare "AF-ON", "TA-ON" o "AF, TA-ON". 3 Premere il tasto numerico desiderato (da 1 a 6) fino a visualizzare "MEM".

Ripetere la procedura dal punto 1 per preselezionare altre stazioni.

Nota

Se si desidera modificare l'impostazione AF/TA durante la riproduzione di un CD, premere (AF/TA).

Sintonizzazione delle stazioni in base al tipo di programma

• PTY (Programme Types, tipi di programma)

È possibile sintonizzarsi su una stazione selezionando il tipo di programma che si desidera ascoltare.

Tipi di programma Display

Notiziari NEWS
Attualità AFFAIRS
Informazione INFO
Sport SPORT
Istruzione EDUCATE
Teatro DRAMA
Cultura CULTURE
Scienza SCIENCE
VariVARIED
Musica pop	POP M
Musica rock	ROCK M
Musica leggera	EASY M
Classica leggera	LIGHT M
Musica classica	CLASSICS
Altri tipi di musica	OTHER M
Bollettini meteorologici	WEATHER
Finanza	FINANCE
Programmi per bambini	CHILDREN
Sociale	SOCIAL A
Religione	RELIGION
Chat show	PHONE IN
Viaggi	TRAVEL
Divertimento	LEISURE
Musica jazz	JAZZ
Musica country	COUNTRY
Musica nazionale	NATION M
Musica degli anni '50/'60	OLDIES
Musica folk	FOLK M
Documentari	DOCUMENT

Nota

Non è possibile utilizzare questa funzione nei paesi/nelle regioni in cui non sono disponibili i dati PTY (Programme Type Selection, selezione tipo di programma).

1 Premere PTY durante la ricezione FM.

Se la stazione sta trasmettendo dati PTY, viene visualizzato il nome del tipo di programma corrente.

Se la stazione ricevuta non è una stazione RDS o se i dati RDS non vengono ricevuti, viene visualizzato "---".

2 Premere più volte (PTY) fino a quando non viene visualizzato il tipo di programma desiderato.

I tipi di programma appaiono nell'ordine indicato alla tabella.

Se il tipo di programma non è specificato nei dati RDS, viene visualizzato "NONE".

3 Premere (SEEK) (+) o (SEEK) (-).

L'apparecchio avvia la ricerca di una stazione che trasmette il tipo di programma selezionato.

Impostazione automatica dell'orologio

CT (Clock Time, ora)

L'orologio viene impostato automaticamente mediante i dati CT (ora) della trasmissione RDS.

Selezione di "CT-ON"

Durante la ricezione radiofonica, premere SEL e 2 contemporaneamente.

L'orologio è impostato.

Dopo un secondo, il display torna al modo di ricezione radio normale.

Per selezionare "CT-OFF", premere di nuovo SEL e 2 contemporaneamente.

Note

• La funzione CT potrebbe non essere disponibile anche durante la ricezione di una stazione RDS. L'ora impostata mediante la funzione CT e l'ora corrente potrebbero non corrispondere.

Altre funzioni

È inoltre possibile controllare l'apparecchio tramite un telecomando a rotazione (opzionale).

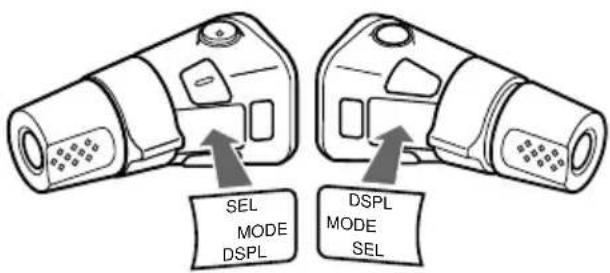

Uso del telecomando a rotazione

Innanzitutto, applicare l'etichetta appropriata a seconda della modalità in cui si desidera montare il telecomando a rotazione.

Il telecomando a rotazione funziona tramite pressione dei tasti e/o rotazione dei comandi.

Pressione dei tasti

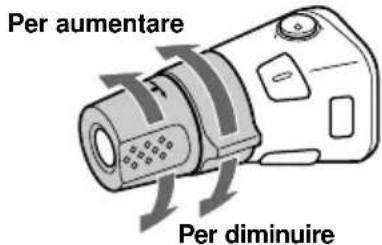

Ruotare il comando VOL per regolare il volume.

Premere Per
SOURCE	Cambiare sorgente (Radio/CD)/attivare l'alimentazione
MODE	Cambiare banda radio
ATT	Attenuare il suono
OFF	*1 Interrompere la riproduzione o la ricezione radiofonica/ disattivare l'alimentazione
SEL	Regolare e selezionare
DSPL	Cambiare la voce del display

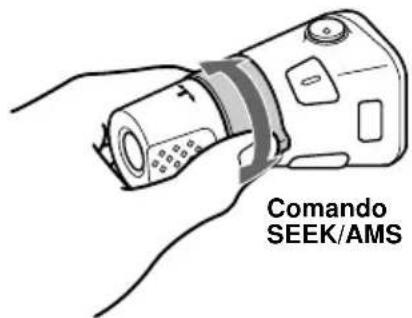

Rotazione del telecomando

Ruotare e rilasciare per:

• Saltare i brani.

Per saltare i brani alle interruzioni, ruotare una volta, quindi nuovamente entro 1 secondo tenendo premuto il dato.

• Sintonizzare le stazioni automaticamente.

Ruotare, mantenere ruotato e rilasciare il telecomando per:

• Fare avanzare o fare retrocedere rapidamente un brano. Trovare una stazione manualmente.

Pressione e rotazione del telecomando

Premere verso l'interno e ruotare il telecomando per:

Ricevere le stazioni preselezionate. - Cambiare album?

1 Se la chiave di accensione dell'auto è sprovvista della posizione ACC (accessoria), assicurarsi di tenere premuto OFF... fino a quando il display non scompare. 2 Disponibile solo durante la riproduzione di file MP3.

Durante la riproduzione di file MP3, è possibile selezionare un album utilizzando il telecomando a rotazione.

Per effettuare quanto segue

Saltare gli album	Premere verso l'interno e
-Selezione dialbum	ruotare il dato una volta per ogni album.Per saltare gli album sulla interruzioni, premere verso l'interno e tenere premuto il dato.

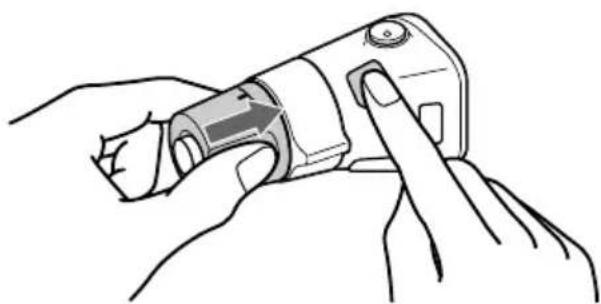

Modifica della direzione operativa

La direzione operativa dei comandi è impostata in fabbrica come illustrato di seguito.

Se si desidera montare il telecomando a rotazione sul lato destro del piantone di guida, è possibile invertire la direzione operativa dei comandi.

Premere SEL per 2 secondi premendo contemporaneamente il tasto VOL.

Regolazione delle caratteristiche dell'audio

È possibile regolare il bilanciamento, l'attenuatore, il filtro passa-basso e il volume del subwoofer.

1 Premere più volte SEL fino a visualizzare "BAL", "FAD", "LPF" o "SUB".

Ad ogni pressione di SEL, la voce cambia come segue:

LOW*1 → MID*1 → HI*1 → BAL (sinistra-destra) → FAD (anteriore-posteriore) → LPF (filtro passa-basso)*2*3 → SUB (volume del subwoofer)*2*4

1 Se la funzione EQ3 è attivata (pagina 21). 2 Se viene selezionato "SUB" (pagina 20). 3 È possibile impostare la frequenza di taglio su 78 Hz, 125 Hz o OFF. 4 Il livello del volume è regolabile in incrementi compresi tra -10 e +10 (al di sotto di -10, viene visualizzato "ATT").

2 Premere il tasto volume + / - per regolare la voce selezionata.

Nota: Effettuare la regolazione entro 3 secondi dopo aver selezionato la voce.

Attenuazione veloce dell'audio

Premere ATT.

Dopo la visualizzazione temporanea di "ATT-ON", nel display appare l'indicazione "ATT".

Per ripristinare il livello di volume precedente, premere di nuovo ATT.

Suggerimento

Se al cavo ATT è collegato un cavo di interfaccia per telefoni per auto, non appena viene rilevata una telefonata in arrivo il livello del volume si abbassa automaticamente (funzione ATT di esclusione del volume).

Modifica delle impostazioni dell'audio e del display

• Menu

È possibile impostare le voci seguenti:

Impostazione

• REAR/SUB per impostare l'uscita audio su REAR o SUB.
• Selezionare "REAR" per impostare l'uscita sull'amplificatore di potenza.
• Selezionare "SUB" per impostare l'uscita sul subwoofer.

CT (ora) (pagina 18) A.SCRL (scorrimento automatico)*2 (pagina 12) - DEMO per attivare o disattivare la visualizzazione della dimostrazione.

• Selezionare "ON" per attivare la visualizzazione della dimostrazione (la dimostrazione viene avviata circa 10 secondi dopo lo spegnimento dell'apparecchio).
• Selezionare "OFF" per disattivare la visualizzazione della dimostrazione.
• BEEP — per attivare o disattivare i segnali acustici.
• DIM — per modificare la luminosità del display.
• Selezionare "ON" per attenuare la luminosità del display.
• Selezionare "OFF" per disattivare l'attenuatore di luminosità.

Impostazione di REAR/SUB*

Premere , quindi il tasto volume + (REAR) o - (SUB).

Dopo 3 secondi, il display torna al modo di riproduzione normale.

Selezione della voce desiderata

Premere (SEL) e il tasto desiderato contemporaneamente.

SEL ^+ 2:CT

SEL ^+ 3:A.SCRL*2

SEL ^+ 4: DEMO*1

SEL ^+ 6: BEEP

SEL+DSPL:DIM

Dopo aver impostato il modo desiderato, il display torna al modo di riproduzione normale.

Per disattivare la voce, premere di nuovo (SEL) e il tasto desiderato contemporaneamente.

1 Se l'apparecchio è spento. 2 Se non è in corso la riproduzione di alcun CD, alla sua non verrà visualizzata.

Impostazione dell'equalizzatore (EQ3)

È possibile selezionare un tipo di curva dell'equalizzatore per 7 tipi di musica (XPLOD, VOCAL, CLUB, JAZZ, NEW AGE, ROCK, CUSTOM e OFF (equalizzatore disattivato)). È possibile memorizzare l'impostazione dell'equalizzatore in modo diverso per ciascuna sorgente.

Selezione della curva dell'equalizzatore

1 Premere (SOURCE) per selezionare una sorgente (Radio o CD). 2 Premere più volte (EQ3) fino ad ottenere la curva dell'equalizzatore desiderata.

Ogni volta che viene premuto (EQ3), la curva cambia.

Per disattivare l'effetto dell'equalizzatore, selezionare "OFF".

continua alla pagina successiva →

Regolazione della curva dell'equalizzatore

È possibile memorizzare e regolare le impostazioni per differenti gamme dei toni dell'equalizzatore.

1 Premere SOURCE per selezionare una sorgente (Radio o CD). 2 Premere più volte (EQ3) per selezionare la curva dell'equalizzatore desiderata. 3 Regolazione della curva dell'equalizzatore.

Premere più volte SEL per selezionare la gamma dei toni desiderata.

Ad ogni pressione di SEL, la gamma dei toni cambia.

LOW → MID → HI (→ BAL → FAD → LPF → SUB)

Premere più volte il tasto volume +/- per regolare il livello di volume desiderato.

Il livello del volume può essere regolato in incrementi di 1 dB da -10 dB a +10 dB

Ripetere i punti 1 e 2 per regolare la curva dell'equalizzatore.

Per ripristinare l'impostazione di fabbrica della curva dell'equalizzatore, premere SEL per 2 secondi.

Nota

Se la funzione EQ3 è impostata su "OFF", non è possibile regolare le impostazioni della curva dell'equalizzatore.

Altre informazioni

Manutenzione

Sostituzione del fusibile

Quando si sostituisce il fusibile, assicurarsi di utilizzare un fusibile dello stesso amperaggio di quello indicato sull'originale. Se il fusibile si brucia, controllare i collegamenti e sostituire il fusibile. Se dopo la sostituzione si verifica un altro cortocircuito, potrebbe trattarsi di un problema interno. In tal caso, rivolgersi al più vicino rivenditore Sony.

Attenzione

Non utilizzare in alcun caso un fusibile con un amperaggio superiore a quello del fusibile in dotazione con l'apparecchio, onde evitare di danneggiare l'apparecchio stesso.

Pulizia dei connettori

Se i connettori tra l'apparecchio e il pannello anteriore sono sporchi, l'apparecchio potrebbe non funzionare correttamente. Per evitare tale problema, rimuovere il pannello anteriore (pagina 9), quando si puliscono i connettori con un bastoncino di cotone imbevuto di alcol. Non esercitare forza eccessiva. Diversamente, i connettori potrebbero venire danneggiati.

Unità principale

Lato posteriore del pannello anteriore

Note

• Per motivi di sicurezza, spegnere il motore prima di pulire i connettori e rimuovere la chiave dal dispositivo di accensione. Non toccare direttamente i connettori con le dita o con oggetti di metallo.

Sostituzione della batteria al litio

In condizioni normali, la batteria dura circa 1 anno. Il ciclo di vita può risultare ridotto in funzione delle condizioni di utilizzo. Quando la batteria si scarica, il raggio d'azione del telecomando a scheda viene ridotto. Sostituire la batteria con una batteria al litio CR2025 nuova. L'uso di batterie diverse potrebbe comportare il rischio di incendi o esplosioni.

Note sulla batteria al litio

• Tenere la batteria al litio lontano dalla portata dei bambini. Se la batteria viene inghiottita, consultare immediatamente un medico.
• Pulire la batteria con un panno asciutto per assicurare un perfetto contatto.
• Assicurarsi di rispettare la corretta polarità durante l'installazione della batteria. Non afferrare la batteria con pinze di metallo, in quanto potrebbe verificarsi un corto circuito.

AVVERTENZA

La batteria può esplodere se usata scorrettamente. Pertanto, non deve essere ricaricata, smontata o gettata nel fuoco.

Rimozione dell'apparecchio

1 Rimuovere la cornice di protezione.

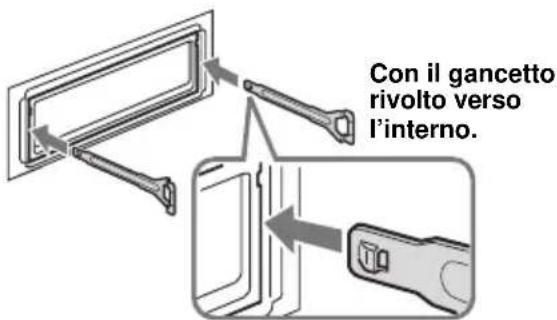

Rimuovere il pannello anteriore (pagina 9). • Inserire le chiavi di rilascio insieme alla cornice di protezione.

Inserire la chiave di rilascio nella direzione corretta.

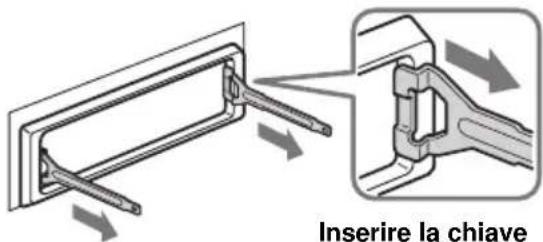

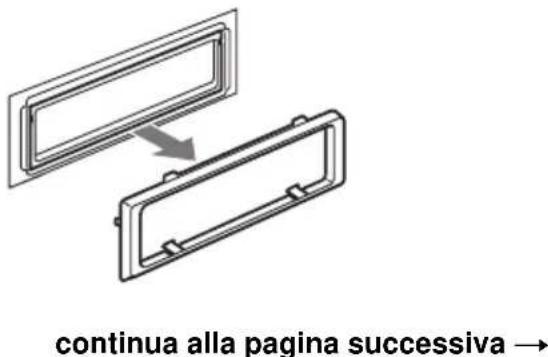

Estrarre le chiavi di rilascio per rimuovere la cornice di protezione.

2 Rimuovere l'apparecchio.

Inserire contemporaneamente entrambe le chiavi di rilascio fino a farle scattare in posizione.

Estrarre le chiavi di rilascio per sbloccare l'apparecchio.

Rimuovere l'apparecchio alla struttura facendolo scorrere.

Caratteristiche tecniche

Lettore CD

Rapporto segnale-rumore 120 dB

Risposta in frequenza 10 - 20.000Hz

Wow e flutter Al di sotto del limite

misurabile

Sintonizzatore*

FM

Campo di sintonia 87,5 - 108.0 MHz

Terminale dell'antenna Connettore antenna esterna

Frequenza intermedia 10,7MHz / 450kHz

Sensibilità utilizzabile 9 dBf

Selettività 75 dB a 400 kHz

Rapporto segnale-rumore 67 dB (stereo),

69 dB (mono)

Distorsione armonica a 1 kHz

0.5% (stereo),

0,3% (mono)

Separazione 35 dB a 1 kHz

Risposta in frequenza 30 - 15.000 Hz

MW/LW

Campo di sintonia MW: 531 - 1.602 kHz

LW: 153 - 279 kHz

Terminale dell'antenna Connettore antenna esterna

Frequenza intermedia 10,7 MHz/450 kHz

Sensibilità MW: 30 µV

LW: 40 µV

^* di cui al par. 3 dell'Allegato A al D.M. 25/06/85 e al par. 3 dell'Allegato 1 al D.M. 27/08/87

Amplificatore di potenza

Uscite Uscite diffusori

(connettori a tenuta)

Impedenza diffusori 4-8 ohm

Uscita di potenza massima 50W· 4 (a 4 ohm)

Generali

Uscite Terminali di uscita audio

(impostabile su posteriore/subwoofer)

Terminale di controllo del relè dell'antenna elettrica

Terminale di controllo I. Il risiduci di

dell'amplificatore di potenza

Ingressi Terminale di controllo ATT

del telefono

Terminale di ingresso del telecomando

Terminale di ingresso dell'antenna

Comandi tono

Bassi:

±10 dB a 60 Hz (XPLOD) Medi:

±10 dB a 1 kHz (XPLOD) Alti:

±10 dB a 10 kHz (XPLOD)

Requisiti di alimentazione

Batteria auto da 12 V CC (massa negativa)

Circa 178.50 × 179 mm (l/a/p)

Dimensioni di montaggio

Accessori in dotazione

Elementi per l'installazione e i collegamenti (1 set)

Custodia pannello anteriore (1)

Accessori opzionali

Telecomando RM-X114

Telecomando a rotazione RM-X4S

Il design e le caratteristiche tecniche sono soggetti a modifiche senza preavviso.

Guida alla soluzione dei problemi

Fare riferimento alla seguente lista di verifica per risolvere la maggior parte dei problemi che si potrebbero verificare nell'uso del presente apparecchio.

Prima di esaminare l'elenco che segue, verificare le procedure di collegamento e d'uso dell'apparecchio.

Generali

Non viene prodotto alcun suono.

• Premere il tasto volume + per regolare il volume.
• Disattivare la funzione ATT.
• Per il sistema a 2 diffusori, impostare il dato dell'attenuatore sulla posizione centrale.

Il contenuto della memoria è stato cancellato.

• È stato premuto il tasto RESET. → Reinserire i dati in memoria.
• Il cavo di alimentazione o la batteria sono stati scollegati.
• Il cavo di alimentazione non è collegato correttamente.

Non viene emesso alcun segnale acustico.

• Il segnale acustico è disattivato (pagina 20).
• Un amplificatore di potenza opzionale è collegato e l'amplificatore incorporato non viene utilizzato.

Il display scompare/non viene visualizzato nella relativa finestra.

• Il display scompare tenendo premuto OFF. → Tenere premuto di nuovo (OFF) per visualizzare il display.
• Rimuovere il pannello anteriore e pulire i connettori. Per ulteriori informazioni, vedere "Pulizia dei connettori" a pagina 22.

Le stazioni memorizzate e l'ora esatta sono cancellate.

Si è bruciato il fusibile.

L'audio è disturbato quando la chiave di accensione è sulla posizione ON, ACC o OFF.

I cavi non sono collegati correttamente al connettore di alimentazione accessory dell'auto.

L'apparecchio non riceve l'alimentazione.

• Verificare il collegamento. Se i collegamenti sono corretti, controllare il fusibile.
• L'auto è priva della posizione ACC. → Premere (SOURCE) (o inserire un disco) per accendere l'apparecchio.

L'apparecchio è continuamente alimentato.

L'auto è priva della posizione ACC.

L'antenna elettrica non si estende.

L'antenna elettrica non dispone di scatola a relè.

Riproduzione di CD

• È stato caricato un altro CD.
• Il CD è stato inserito forzatamente in senso contrario o nel modo sbagliato.

La riproduzione non viene avviata.

• Il CD è difettoso o sporco.
• Il disco CD-R/CD-RW non è finalizzato.
• Si è tentato di riprodurre un disco CD-R/CD-RW per uso non audio.
• Alcuni dischi CD-R/CD-RW potrebbero non venire riprodotti a causa dell'apparecchio utilizzato per la registrazione o delle condizioni del disco.

Non è possibile riprodurre file in formato MP3.

• La registrazione non è stata eseguita in base al formato ISO 9660 livello 1 o livello 2 oppure Joliet o Romeo per quanto riguarda il formato di espansione.
• Al nome del file non è stata aggiunta l'estensione ".MP3".
• I file non sono memorizzati nel formato MP3.

I file MP3 necessitano di un tempo maggiore prima di poter essere riprodotti.

Per i dischi indicati di seguito, l'avvio della riproduzione necessita di un tempo maggiore: dischi registrati con una struttura ad albero complessa, dischi registrati in multisessione, dischi ai quali è possibile aggiungere dati.

Un disco viene espulso automaticamente.

La temperatura ambiente è superiore a 50°C .

I tasti per le operazioni non funzionano.

I CD non vengono espulsi.

Premere il tasto RESET.

Il suono salta a causa di vibrazioni.

L'apparecchio è installato con un'angolazione superiore a 45° L'apparecchio non è installato in una parte stabile dell'auto.

Il suono salta.

Il disco è sporco o difettoso.

Ricezione radiofonica

Non è possibile effettuare la sintonizzazione preselezionata.

• Memorizzare la frequenza corretta.
• Il segnale di trasmissione è troppo debole.

Le stazioni non possono essere ricevute. L'audio è disturbato.

• Collegare il cavo di controllo (blu) dell'antenna elettrica o il cavo di alimentazione accessoria (rosso) al cavo di alimentazione di un preamplificatore di antenne per auto (solo se l'auto dispone di antenna FM/MW/LW incorporata sul vetro posteriore/laterale).
• Verificare il collegamento dell'antenna dell'auto.
• L'antenna dell'auto non si estende. → Verificare il collegamento del cavo di controllo dell'antenna elettrica.
• Verificare la frequenza.

La sintonizzazione automatica non funziona.

• Il modo di ricerca locale è impostato su "ON". → Impostarlo su "OFF" (pagina 13).
• Il segnale di trasmissione è troppo debole. → Eseguire la sintonizzazione manuale.

L'indicazione "ST" lampeggia.

• Sintonizzare la frequenza in modo corretto.
• Il segnale di trasmissione è troppo debole. → Impostare il modo di ricezione monofonica su "ON" (pagina 14).

Un programma trasmesso in stereofonia viene ricevuto in monofonia.

L'apparecchio è impostato sul modo di ricezione monofonica.

→ Annullare il modo di ricezione monofonica (pagina 14).

RDS

Dopo alcuni secondi di ascolto, si avvia la ricerca.

La stazione non è TP oppure il segnale è debole.

Premere più volte AF/TA fino a quando non viene visualizzato "AF, TA-OFF".

Nessun notiziario sul traffico.

• Attivare la funzione "TA".
• La stazione non trasmette notiziari sul traffico pur essendo una stazione TP. → Sintonizzarsi su un'altra stazione.

PTY visualizza "---".

• La stazione corrente non è una stazione RDS.
• I dati RDS non vengono ricevuti.
• La stazione non specifica il tipo di programma.

Messaggi e indicazioni di errore

Indicazioni di errore

Le seguenti indicazioni lampeggiano per circa 5 secondi e viene emesso un segnale acustico.

ERROR

• Il CD è sporco o è stato inserito in senso contrario. → Pulire il CD o inserirlo correttamente.
• Il CD non viene riprodotto per un problema non specificato. → Inserire un altro CD.

FAILURE

I collegamenti di diffusori/amplificatori non sono corretti. → Consultare la guida all'installazione del presente modello per verificare i collegamenti.

HI TEMP

La temperatura ambiente è superiore a 50°C. → Attendere fino a che la temperatura non sia scesa molto.

NO MUSIC

Nell'apparecchio è stato inserito un CD non audio. → Inserire un CD audio.

OFFSET

Potrebbe essersi verificato un problema interno.

→ Verificare il collegamento. Se l'indicazione di errore rimane visualizzata, rivolgersi al più vicino rivenditore Sony.

RESET

L'unità CD non funziona a causa di un problema non specificato. → Premere il tasto RESET sull'apparecchio.

Messaggi

L.SEEK +/-

Il modo di ricerca locale è attivato durante la sintonizzazione automatica (pagina 13).

NO AF

Non esiste una frequenza alternativa per la stazione corrente.

È stato raggiunto l'inizio o la fine del disco e non è possibile andare oltre.

Se le soluzioni riportate non risolvono il problema, rivolgersi al più vicino rivenditore Sony.

Benvenuto!
