MANUALE UTENTE UE105S9WAL SAMSUNG

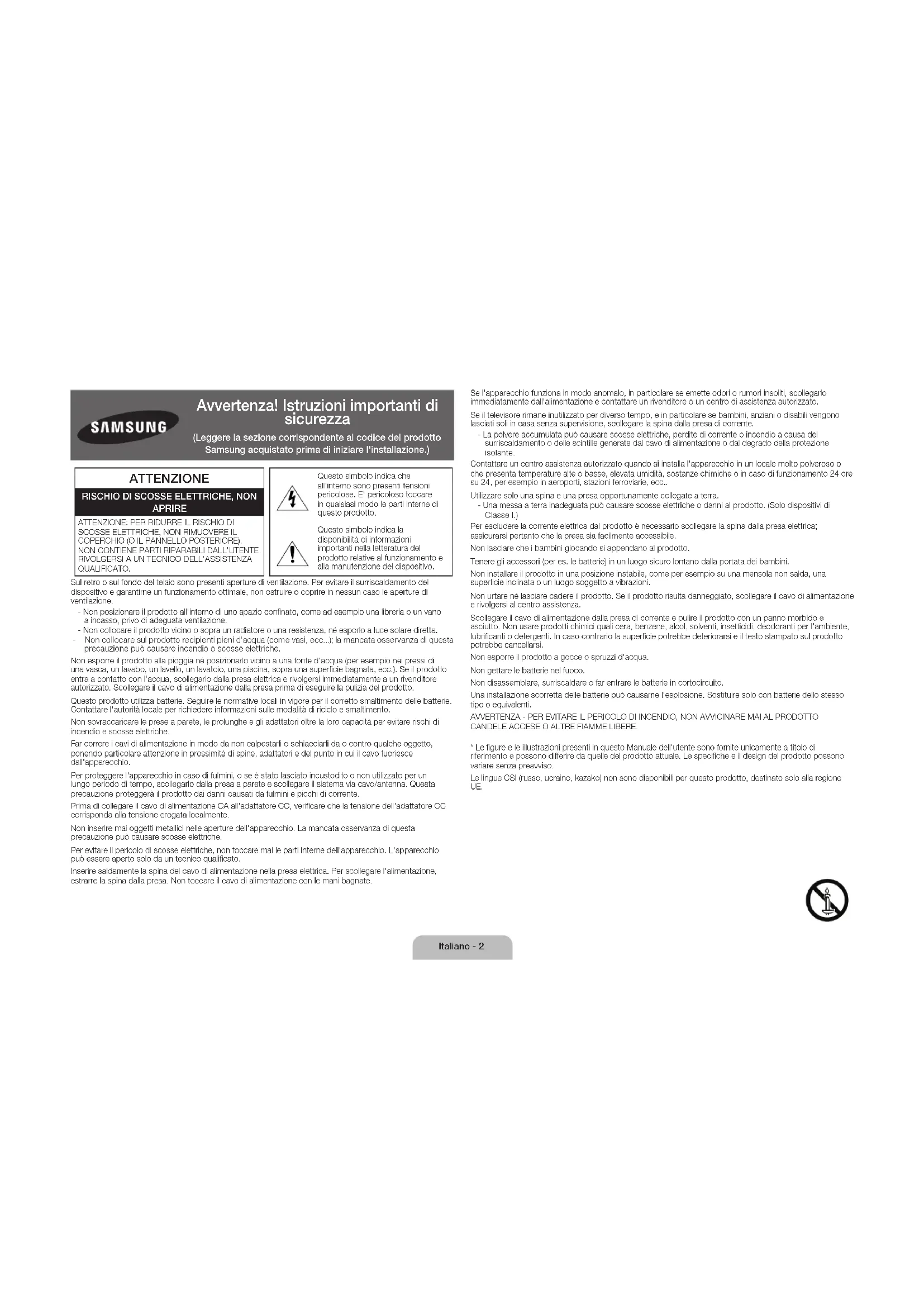

QUALIFICATO. Questo simbolo indica che all'interno sono presenti tensioni pericolose. E' pericoloso toccare in qualsiasi modo le parti interne di questo prodotto. Questo simbolo indica la disponibilità di informazioni importanti nella letteratura del prodotto relative al funzionamento e alla manutenzione del dispositivo. Sul retro o sul fondo del telaio sono presenti aperture di ventilazione. Per evitare il surriscaldamento del dispositivo e garantirne un funzionamento ottimale, non ostruire o coprire in nessun caso le aperture di ventilazione. - Non posizionare il prodotto all'interno di uno spazio confinato, come ad esempio una libreria o un vano a incasso, privo di adeguata ventilazione. - Non collocare il prodotto vicino o sopra un radiatore o una resistenza, né esporlo a luce solare diretta. - Non collocare sul prodotto recipienti pieni d'acqua (come vasi, ecc...); la mancata osservanza di questa precauzione può causare incendio o scosse elettriche. Non esporre il prodotto alla pioggia né posizionarlo vicino a una fonte d'acqua (per esempio nei pressi di una vasca, un lavabo, un lavello, un lavatoio, una piscina, sopra una superficie bagnata, ecc.). Se il prodotto entra a contatto con l'acqua, scollegarlo dalla presa elettrica e rivolgersi immediatamente a un rivenditore autorizzato. Scollegare il cavo di alimentazione dalla presa prima di eseguire la pulizia del prodotto. Questo prodotto utilizza batterie. Seguire le normative locali in vigore per il corretto smaltimento delle batterie. Contattare l'autorità locale per richiedere informazioni sulle modalità di riciclo e smaltimento. Non sovraccaricare le prese a parete, le prolunghe e gli adattatori oltre la loro capacità per evitare rischi di incendio e scosse elettriche. Far correre i cavi di alimentazione in modo da non calpestarli o schiacciarli da o contro qualche oggetto, ponendo particolare attenzione in prossimità di spine, adattatori e del punto in cui il cavo fuoriesce dall'apparecchio. Per proteggere l'apparecchio in caso di fulmini, o se è stato lasciato incustodito o non utilizzato per un lungo periodo di tempo, scollegarlo dalla presa a parete e scollegare il sistema via cavo/antenna. Questa precauzione proteggerà il prodotto dai danni causati da fulmini e picchi di corrente. Prima di collegare il cavo di alimentazione CA all'adattatore CC, verificare che la tensione dell'adattatore CC corrisponda alla tensione erogata localmente. Non inserire mai oggetti metallici nelle aperture dell'apparecchio. La mancata osservanza di questa precauzione può causare scosse elettriche. Per evitare il pericolo di scosse elettriche, non toccare mai le parti interne dell'apparecchio. L'apparecchio può essere aperto solo da un tecnico qualificato. Inserire saldamente la spina del cavo di alimentazione nella presa elettrica. Per scollegare l'alimentazione, estrarre la spina dalla presa. Non toccare il cavo di alimentazione con le mani bagnate. Se l'apparecchio funziona in modo anomalo, in particolare se emette odori o rumori insoliti, scollegarlo immediatamente dall'alimentazione e contattare un rivenditore o un centro di assistenza autorizzato. Se il televisore rimane inutilizzato per diverso tempo, e in particolare se bambini, anziani o disabili vengono lasciati soli in casa senza supervisione, scollegare la spina dalla presa di corrente. - La polvere accumulata può causare scosse elettriche, perdite di corrente o incendio a causa del surriscaldamento o delle scintille generate dal cavo di alimentazione o dal degrado della protezione isolante. Contattare un centro assistenza autorizzato quando si installa l'apparecchio in un locale molto polveroso o che presenta temperature alte o basse, elevata umidità, sostanze chimiche o in caso di funzionamento 24 ore su 24, per esempio in aeroporti, stazioni ferroviarie, ecc.. Utilizzare solo una spina e una presa opportunamente collegate a terra. - Una messa a terra inadeguata può causare scosse elettriche o danni al prodotto. (Solo dispositivi di Classe I.) Per escludere la corrente elettrica dal prodotto è necessario scollegare la spina dalla presa elettrica; assicurarsi pertanto che la presa sia facilmente accessibile. Non lasciare che i bambini giocando si appendano al prodotto. Tenere gli accessori (per es. le batterie) in un luogo sicuro lontano dalla portata dei bambini. Non installare il prodotto in una posizione instabile, come per esempio su una mensola non salda, una superficie inclinata o un luogo soggetto a vibrazioni. Non urtare né lasciare cadere il prodotto. Se il prodotto risulta danneggiato, scollegare il cavo di alimentazione e rivolgersi al centro assistenza. Scollegare il cavo di alimentazione dalla presa di corrente e pulire il prodotto con un panno morbido e asciutto. Non usare prodotti chimici quali cera, benzene, alcol, solventi, insetticidi, deodoranti per l'ambiente, lubrificanti o detergenti. In caso contrario la superficie potrebbe deteriorarsi e il testo stampato sul prodotto potrebbe cancellarsi. Non esporre il prodotto a gocce o spruzzi d'acqua. Non gettare le batterie nel fuoco. Non disassemblare, surriscaldare o far entrare le batterie in cortocircuito. Una installazione scorretta delle batterie può causarne l'esplosione. Sostituire solo con batterie dello stesso tipo o equivalenti. AVVERTENZA - PER EVITARE IL PERICOLO DI INCENDIO, NON AVVICINARE MAI AL PRODOTTO CANDELE ACCESE O ALTRE FIAMME LIBERE.

• Le figure e le illustrazioni presenti in questo Manuale dell'utente sono fornite unicamente a titolo di riferimento e possono differire da quelle del prodotto attuale. Le specifiche e il design del prodotto possono variare senza preavviso. Le lingue CSI (russo, ucraino, kazako) non sono disponibili per questo prodotto, destinato solo alla regione UE. [UD105S9W-ZG]BN68-06528A-03L04.indb 2 2014-08-28 11:28:11Italiano - 2 Italiano - 3 Italiano Contenuto della confezione Samsung Smart Control e batterie (2 tipo AA) Guida alle normative Telecomando e batterie (2 tipo AAA) Cavo di alimentazione Manuale dell'utente Occhiali 3D attivi Samsung Scheda di garanzia (non disponibile in alcuni paesi) Adattatore scart Cavo di prolunga IR Adattatore COMPONENT IN/

Videocamera per Smart TV One Connect Cavo di One Connect Nucleo in ferrite (1 EA) - Controllare che nella confezione siano contenuti i seguenti componenti. In caso di mancanza di uno o più componenti, contattare il rivenditore. - La forma e il colore dei componenti possono variare in base al modello. - Eventuali cavi non forniti possono essere acquistati separatamente. - Una volta aperta la confezione, verificare che non vi siano accessori nascosti dietro o all'interno dei materiali di imballaggio. Può essere richiesto un rimborso se (a) l'uscita del tecnico in seguito a una chiamata non rileva difetti nel prodotto (ovvero laddove l'utente non abbia letto il manuale dell'utente). (b) l'utente ha portato l'unità presso un centro di riparazione che non rileva difetti nel prodotto (ovvero laddove l'utente non abbia letto il manuale dell'utente). Prima dell'uscita del tecnico l'utente viene informato delle spese amministrative. Avvertenza: Una pressione diretta sulla superficie del pannello provocata da una manipolazione non corretta può danneggiare lo schermo. Si raccomanda di sollevare il televisore prendendolo per i bordi, come mostrato. Non toccare lo schermo! [UD105S9W-ZG]BN68-06528A-03L04.indb 3 2014-08-28 11:28:12Italiano - 4 Italiano - 5 Connessione del televisore a One Connect Collegare One Connect al televisore usando il cavo dedicato prima di collegare un dispositivo esterno. Il cavo One Connect ha due terminali diversi; collegare il televisore a One Connect consultando lo schema fornito. <Connettore terminale One Connect> <Connettore terminale TV>

I connettori su entrambi i terminali del cavo One Connect si differenziano nella forma da qualunque altro. Quando si collega il cavo One Connect al televisore, verificare di inserire il connettore corretto nella presa TV. La mancata osservanza di questa precauzione può causare danni al prodotto. <Connettore terminale One Connect> <Connettore terminale TV> [UD105S9W-ZG]BN68-06528A-03L04.indb 4 2014-08-28 11:28:12Italiano - 4 Italiano - 5 Italiano Aggiornamento TV mediante UHD Evolution Kit (venduto separatamente)

Il collegamento di un UHD Evolution Kit (venduto separatamente) a un TV Samsung consente di utilizzare le ultime funzioni e contenuti disponibili senza dover acquistare un nuovo TV. Prova le funzioni e i servizi più recenti offerti da Samsung Electronics attraverso l'UHD Evolution Kit. - L'UHD Evolution Kit è acquistabile separatamente. L'UHD Evolution Kit consente di aggiornare il software TV alla versione in uso nell'anno di rilascio dell'UHD Evolution Kit acquistato. L'UHD Evolution Kit potrebbe tuttavia non essere disponibile a seconda del prodotto. [UD105S9W-ZG]BN68-06528A-03L04.indb 5 2014-08-28 11:28:12Italiano - 6 Italiano - 7 Collegamento dei dispositivi al televisore E' possibile collegare vari dispositivi esterni mediante i connettori posizionati sul retro del prodotto. Verificare i connettori quindi consultare le istruzioni di montaggio fornite per reperire ulteriori dettagli sui dispositivi esterni supportati. Connessione a uno slot COMMON INTERFACE (alloggiamento scheda per la visione del televisore) - Spegnere il televisore per inserire o rimuovere una scheda CI. - Sono disponibili 2 slot per schede CI, in base al modello. Uso della “SCHEDA CI o CI+” Per la visione di canali a pagamento è necessario inserire una “SCHEDA CI o CI+”. - Se non si inserisce una “SCHEDA CI o CI+", alcuni canali potranno visualizzare il messaggio “Segnale criptato”. - Le informazioni di pairing che contengono un numero telefonico, l’ID della "SCHEDA CI o CI+", l’ID host e altri dati verranno visualizzati entro 2~3 minuti. Se viene visualizzato un messaggio di errore, contattare il fornitore del servizio. - Quando la configurazione delle informazioni relative al canale è completata, viene visualizzato il messaggio “Aggiornamento completato”, a indicare che l'elenco dei canali è stato aggiornato. NOTA - E' necessario richiedere una "SCHEDA CI o CI+" al fornitore del servizio locale. - Estrarre con delicatezza la "SCHEDA CI o CI+" prestando attenzione a non farla cadere poiché potrebbe subire danni. - Inserire la "SCHEDA CI o CI+" nella direzione indicata sulla scheda stessa. - La posizione dell'alloggiamento COMMON INTERFACE può variare in base al modello. - La "SCHEDA CI o CI+" non è supportata in alcune nazioni e regioni; controllare con il rivenditore autorizzato di zona. - In caso di problemi, contattare il fornitore del servizio. - Inserire la “SCHEDA CI o CI+” in grado di supportare le impostazioni antenna correnti. Lo schermo non visualizzeràle immagini oppure queste saranno distorte. [UD105S9W-ZG]BN68-06528A-03L04.indb 6 2014-08-28 11:28:13Italiano - 6 Italiano - 7 Italiano Connessione alla rete La connessione a Internet dello Smart TV consente di accedere a servizi online quali Smart Hub, così come di scaricare gli aggiornamenti software non appena disponibili. Connessione di rete - Wireless Collegare il televisore a Internet usando un router o un modem standard. Modem o Router IP wireless con server DHCP Cavo LAN (non in dotazione) Porta LAN a parete Connessione di rete - Cablata Esistono principalmente tre modi per collegare il televisore alla rete via cavo, a seconda dell'impostazione di rete. Di seguito vengono descritti più in dettaglio: Porta modem a parete Cavo Modem (non in dotazione) Cavo LAN (non in dotazione) One Connect Modem esterno (ADSL / VDSL / TV via cavo) One Connect Cavo Modem (non in dotazione) Cavo LAN (non in dotazione) LAN Cable (Not Supplied) Modem esterno (ADSL / VDSL / TV via cavo) Router IP con server DHCP Porta modem a parete One Connect Cavo LAN (non in dotazione) Porta LAN a parete - Il televisore non supporta velocità di rete pari o inferiori a 10 Mbps. - Usare un cavo Cat 7 per la connessione. [UD105S9W-ZG]BN68-06528A-03L04.indb 7 2014-08-28 11:28:13Italiano - 8 Italiano - 9 Telecomando Apprendere il posizionamento dei seguenti tasti funzione sul telecomando: SOURCE

- Questo telecomando è dotato di punti in Braille sui tasti Power

Channel , e Volume per consentirne l'uso da parte di persone non vedenti. - Il televisore è inoltre dotato di Samsung Smart Control. Per informazioni sull'uso dello Samsung Smart Control, consultare l'e-Manual. Visualizza e seleziona le sorgenti video disponibili. Accende e spegne il set-top box. Esclude temporaneamente l'audio. Visualizza le applicazioni Smart Hub. Vedere l'e-Manual al capitolo Funzioni Smart > Smart Hub

Cambia i canali. Esce dal menu. Visualizza la EPG (Electronic Programme Guide). Visualizza le informazioni sullo schermo TV. Accende e spegne il televisore. Accesso diretto ai canali. Regola il volume. Visualizza l'elenco canali. Seleziona alternativamente le modalità Teletext ON, Double, Mix o OFF. : Attiva la Modalità Calcio per la visione ottimale di eventi sportivi. SEARCH : Premere questo tasto per utilizzare la finestra di ricerca. KEYPAD : Con il telecomando virtuale a schermo è possibile immettere numeri, controllare contenuti e utilizzare funzioni. E-MANUAL : Visualizza il e-Manual

P.SIZE : Per modificare il formato immagine. AD/SUBT. : Visualizza il Collegamenti di accessibilità

Ritorna al canale precedente. Apre il menu OSD. Seleziona rapidamente le funzioni usate più frequentemente. Per tornare al menu precedente. Utilizzare questi tasti in base alle istruzioni visualizzate sullo schermo TV. Utilizzare questi tasti con funzioni specifiche. Utilizzare questi tasti in base alle istruzioni visualizzate sullo schermo TV. Muove il cursore, seleziona le voci del menu OSD e cambia i valori visualizzati sul menu del prodotto. [UD105S9W-ZG]BN68-06528A-03L04.indb 8 2014-08-28 11:28:14Italiano - 8 Italiano - 9 Italiano Samsung Smart Control - La forma e il colore possono variare in base al modello. Accende/spegne il televisore. Cambia la sorgente. Per cambiare canale. Premere questo tasto per utilizzare la finestra di ricerca. Con il telecomando virtuale a schermo è possibile immettere numeri, controllare contenuti e utilizzare funzioni. Per regolare il volume. Avvia il riconoscimento vocale. Quando l'icona del microfono viene visualizzata a schermo, impartire un comando vocale nel microfono. - Pronunciare un comando vocale a 10~15 cm dal microfono a un volume di voce appropriato.

: Attiva/Disattiva l'audio.

: Tenere premuto questo tasto per visualizzare il pannello Collegamenti di accessibilità . Selezionare le opzioni per attivarle/disattivarle. - Touchpad: Posizionare un dito sul touchpad e muovere il Samsung Smart Control. Il puntatore sullo schermo si sposta seguendo il movimento del Samsung Smart Control. Premere il touchpad per eseguire l'elemento evidenziato.

: Per spostare il puntatore o il focus. RETURN : Per tornare al menu precedente. Inoltre, premendo questo tasto durante la visione TV si torna al canale precedente. EXIT : Tenere premuto questo tasto per uscire da tutte le applicazioni in esecuzione. Utilizzare questi tasti con funzioni specifiche. Utilizzare questi tasti in base alle istruzioni visualizzate sullo schermo TV. Avvia il servizio Smart Hub. Premendo SMART HUB durante l'esecuzione di una applicazione, l'applicazione viene chiusa. GUIDE : Visualizza la programmazione dei canali digitali. CH.LIST : Tenere premuto per avviare CH.LIST

Tasti colore: Utilizzare i tasti colorati per accedere alle ulteriori opzioni specifiche per la funzione in uso. Utilizzare i tasti colorati per accedere alle ulteriori opzioni specifiche per la funzione in uso.

MENU : Tenere premuto per visualizzare il menu a schermo.

REC : Tenere premuto per registrare la trasmissione.

INFO : Tenere premuto per vedere le informazioni sul canale digitale o sul file multimediale corrente. M.SCREEN : E' possibile dividere lo schermo TV e usare varie funzioni per vedere la TV, navigare in Rete, guardare video e molto altro ancora. Per ulteriori i nformazioni, vedere l' e-Manual. P.SIZE : Per modificare il formato immagine. [UD105S9W-ZG]BN68-06528A-03L04.indb 9 2014-08-28 11:28:14Italiano - 10 Italiano - 11 Inserimento delle batterie (tipo: AAA) Far corrispondere le polarità delle batterie con i simboli presenti nel vano batterie.

- La forma e il colore possono variare in base al modello. - Usare il telecomando entro 7 metri dal televisore. - Una illuminazione intensa può influenzare le prestazioni del telecomando. Evitare l'uso del telecomando nelle immediate vicinanze di lampade a fluorescenza o luci al neon. Inserimento delle batterie nello Samsung Smart Control Per utilizzare lo Samsung Smart Control, vedere la figura sottostante e inserire le batterie nell'unità come indicato.

1. Sollevare delicatamente il coperchio del vano batterie, quindi rimuoverlo.

2. Inserire 2 batterie alcaline tipo AA facendo attenzione a rispettare la polarità.

3. Posizionare il coperchio del vano batterie sul telecomando, quindi inserire la parte superiore del coperchio nell'alloggiamento previsto. 4. Per chiudere il coperchio del vano batterie, premerlo sui lati seguendo l'ordine indicato in figura fino alla completa chiusura. [UD105S9W-ZG]BN68-06528A-03L04.indb 10 2014-08-28 11:28:14Italiano - 10 Italiano - 11 Italiano Accensione del televisore Accendere il televisore premendo il tasto

sul telecomando o sul pannello TV. - La forma e il colore del prodotto possono variare in base al modello. - Il Controller TV, un piccolo tasto simile a un joy stick posizionato sul lato posteriore destro del televisore, consente di controllare l'apparecchio TV senza l'uso del telecomando.

Sensore del telecomando Quando si usa lo Samsung Smart Control, il LED di standby non si attiva (tranne il tasto

Controller TV Menu funzione

Cavo alimentazione I nuclei in ferrite sono utilizzati per schermare i cavi dalle interferenze. Quando si collega un cavo, aprire il nucleo in ferrite e agganciarlo intorno al cavo vicino alla spina, come mostrato in figura. - A Distanza massima tra il nucleo in ferrite e la spina del cavo inserita nel televisore: 3/4 pollici [UD105S9W-ZG]BN68-06528A-03L04.indb 11 2014-08-28 11:28:15Italiano - 12 Italiano - 13 Installazione della videocamera TV LED di accensione Interruttore otturatore

1. Collocare la videocamera sopra il televisore in posizione centrale, come mostrato sopra.

2. Collegare la videocamera al televisore con un cavo USB.

3. Tenendo la videocamera per il supporto, piegarne l'obbiettivo secondo l'angolazione desiderata.

4. La videocamera è progettata per essere montata sul prodotto. Non esercitare una forza eccessiva durante la manipolazione. [UD105S9W-ZG]BN68-06528A-03L04.indb 12 2014-08-28 11:28:15Italiano - 12 Italiano - 13 Italiano Impostazione iniziale La finestra dell'impostazione iniziale viene visualizzata alla prima accensione del televisore. Seguire le istruzioni a schermo per completare l'impostazione iniziale, inclusa la selezione della lingua dei menu, la ricerca dei canali, la connessione alla rete e altre configurazioni. A ogni fase della procedura, eseguire una selezione o passare alla fase successiva. E' possibile eseguire manualmente questo processo in un momento successivo accedendo al menu Sistema

- Collegando un dispositivo qualsiasi a HDMI1 prima di iniziare l'installazione, la Sorgente canale verrà impostata automaticamente su Set-top box

- Se non si desidera selezionare Set-top box , scegliere Antenna Cambio password Sistema

Cambia PIN Modifica della password del televisore.

1. Eseguire la funzione

Cambia PIN e digitare la password nel relativo campo. La password predefinita è “0-0-0-0”.

2. Digitare una nuova password, quindi digitarla nuovamente per la conferma. La password è stata modificata.

- Qualora si sia dimenticato il codice PIN, premere i tasti nella sequenza seguente per ripristinare il codice PIN predefinito “0-0-0-0”: Per telecomando standard: In modalità Standby: MUTE

• 8 → 2 → 4 → POWER (On) Per Samsung Smart Control: Quando il televisore si accende: MUTE

• Aumenta il volume→ RETURN

• Diminuisce il volume→ RETURN

• Aumenta il volume→ RETURN [UD105S9W-ZG]BN68-06528A-03L04.indb 13 2014-08-28 11:28:16Italiano - 14 Italiano - 15 Selezione della sorgente video E' possibile selezionare il dispositivo esterno collegato premendo il tasto SOURCE

Per esempio, per accedere alla console di gioco collegata al secondo connettore HDMI, premere SOURCE . Dall'elenco Sorgente , selezionare HDMI2 per cambiare il segnale d'ingresso in modalità HDMI. I nomi dei connettori possono variare in base al prodotto. Nella schermata Sorgente sono disponibili le seguenti opzioni: Tasto TOOLS Selezionare una porta connessa a un dispositivo esterno quindi tenere premuto il tasto Invio. Sono disponibili le seguenti funzioni: - Le opzioni disponibili per ogni connettore possono variare. Modifica Nome per rinominare i dispositivi collegati al televisore e identificare più facilmente le sorgenti esterne. Per esempio è possibile designare come DVI PC un computer collegato al televisore mediante un cavo HDMI-DVI. Oppure designare come

un computer collegato al televisore mediante un cavo HDMI. O ancora è possibile designare come Dispositivi DVI un dispositivo AV collegato al televisore mediante un cavo HDMI-DVI. Informazioni Per visualizzare maggiori informazioni sui dispositivi collegati. Anynet+ (HDMI-CEC) Visualizza l'elenco dei dispositivi conformi Anynet+ (HDMI-CEC) collegati al televisore. - Questa opzione è disponibile solo quando Anynet+ (HDMI-CEC) è impostata su

Rimuovi USB Per rimuovere in modo sicuro un dispositivo USB collegato al televisore. Questa opzione è disponibile solo quando è selezionato un dispositivo USB. [UD105S9W-ZG]BN68-06528A-03L04.indb 14 2014-08-28 11:28:16Italiano - 14 Italiano - 15 Italiano Uso dello Samsung Smart Control Con lo Samsung Smart Control usare il televisore è ancora più comodo e facile. Premendo il tasto KEYPAD , viene visualizzato a schermo un telecomando virtuale attraverso il quale l'utente può immettere numeri, controllare contenuti e attivare funzioni. - Si consiglia di utilizzare lo Samsung Smart Control a una distanza inferiore a 6 m. La portata del segnale può variare in base alle condizioni della rete wireless. Abbinamento dello Samsung Smart Control Per controllare il televisore con lo Samsung Smart Control, abbinare lo Samsung Smart Control al televisore via Bluetooth. Abbinare lo Samsung Smart Control al televisore. - Lo Samsung Smart Control può essere abbinato a un solo televisore. Per accendere il televisore, puntare lo Samsung Smart Control verso il ricevitore del telecomando sul televisore e premere il tasto

- La posizione del ricevitore può variare in base al modello. Riconnessione dello Samsung Smart Control Se il Samsung Smart Control smette di funzionare o funziona in modo anomalo, ciò potrebbe essere dovuto alla scarsa potenza della batteria pertanto si consiglia di sostituirla. Se il problema persiste, il Samsung Smart Control ripristina l’abbinamento con il televisore.

GUIDE per oltre 3 secondi. - Posizionare il Samsung Smart Control a circa 30 ~ 40 cm dal televisore e puntarlo verso il ricevitore del telecomando.

2. L’icona di connessione viene visualizzata a schermo. Al termine, il dispositivo Samsung

Smart Control viene collegato automaticamente al televisore. Quando sullo schermo appare questa icona di allarme... La seguente icona di allarme indica che le batterie dello Samsung Smart Control sono esauste. Se viene visualizzata l'icona di allarme, sostituire le batterie. Samsung raccomanda l'uso di batterie alcaline per una maggiore durata del telecomando. <Icona Allarme batteria esausta> Uso del televisore muovendo lo Samsung Smart Control Lo Samsung Smart Control dispone di un sensore di movimento (giroscopio) per controllare il televisore attraverso lo spostamento dello Samsung Smart Control. Posizionando un dito sul touchpad, sullo schermo viene visualizzato un puntatore. Tenere premuto e muovere il Samsung Smart Control. Il movimento del puntatore rispecchia quello del Samsung Smart Control. E' inoltre possibile scorrere le schermate verso l'alto e il basso. - Alzando il dito dal touchpad, il puntatore scompare dallo schermo. [UD105S9W-ZG]BN68-06528A-03L04.indb 15 2014-08-28 11:28:16Italiano - 16 Italiano - 17 Uso del televisore con il touchpad - Accedere al menu Supporto e selezionare l'opzione Esercit. su Smart Control per apprendere l'uso del touchpad seguendo le istruzioni a schermo. Spostamento del focus/puntatore Premere i tasti direzionali (su, giù, sinistra e destra) per spostare il puntatore o il focus nella medesima direzione. Accesso ai menu e Selezione delle voci Premere il touchpad. Questa azione consente di accedere al menu TV o di selezionare una voce. Visualizzazione di menu contestuali su Smart Hub Tenere un dito premuto sul touchpad nella schermata Smart Hub. Viene visualizzato il menu Opzioni disponibile per la voce selezionata. - Il menu Opzioni dipende dal contesto. Accesso al pannello Smart Hub Nella schermata Smart Hub, trascinare un dito verso destra o sinistra sul touchpad. Questa azione consente di spostare i pannelli Smart Hub a sinistra o a destra. Scorrimento sul Web Browser Scorrere un dito verso l'alto/il basso sul touchpad nella schermata Web Browser. Questa azione permette di scorrere il contenuto della schermata web. Visualizzazione del telecomando a schermo (telecomando virtuale) Premere KEYPAD per visualizzare a schermo il telecomando virtuale. Il telecomando virtuale consente di immettere cifre, controllare contenuti e utilizzare i tasti TV. - I tasti del telecomando virtuale possono variare a seconda dello stato operativo del televisore. [UD105S9W-ZG]BN68-06528A-03L04.indb 16 2014-08-28 11:28:16Italiano - 16 Italiano - 17 Italiano Controllo dei dispositivi esterni con il telecomando TV (Configuraz. telecomando universale) Sistema

Configuraz. telecomando universale - La disponibilità dipende dal modello e dall'area. La funzione telecomando universale consente di controllare i dispositivi collegati al televisore quali ricevitori via cavo, lettori Blu-ray, sistemi home theater e dispositivi esterni di altre marche utilizzando il telecomando TV. Per utilizzare il telecomando TV come telecomando universale è necessario per prima cosa collegare la prolunga IR (in dotazione). - E' inoltre possibile utilizzare la funzione Anynet+ (HDMI-CEC) per controllare mediante il telecomando TV altri dispositivi esterni Samsung senza dover eseguire ulteriori impostazioni. Per ulteriori informazioni, vedere l' e-Manual. - Alcuni dispositivi esterni collegati al televisore potrebbero non supportare la funzione telecomando universale. Configurazione del telecomando universale Collegare la prolunga IR al connettore di uscita IR del televisore come mostrato in figura, quindi posizionare il terminale del trasmettitore a una distanza massima di 10 cm dal ricevitore del dispositivo esterno puntandolo verso di esso. Tuttavia, non devono esservi ostacoli tra la prolunga IR e il dispositivo esterno. La presenza di ostacoli interferisce con la trasmissione del segnale del telecomando. - Quando si usa un dispositivo esterno registrato con l'Universal Remote Control sul Samsung Smart Control, è possibile utilizzare il dispositivo esterno senza dover collegare un cavo di prolunga IR. Tuttavia, se si desidera usare un dispositivo esterno con le funzioni Contr. del movimento

Controllo vocale , collegare un cavo di prolunga IR. 10 cm Controllo dei dispositivi esterni con il telecomando

1. Accendere il dispositivo esterno per il quale si desidera configurare la funzione telecomando

Configuraz. telecomando universale in alto nella schermata. Viene avviata la procedura di configurazione del telecomando universale.

3. Seguire le istruzioni a schermo e registrare il dispositivo esterno.

e-Manual contiene ulteriori informazioni sulle funzioni TV. Vedere l' e-Manual

Avvio dell'e-Manual. L'e-Manual offre all'utente una serie di informazioni sul prodotto. - Dal sito web Samsung è possibile scaricare una copia dell'e-Manual per leggerlo sul computer o stamparlo. - I termini in giallo indicano le voci di menu; i termini in bianco evidenziati in grassetto indicano i tasti del telecomando. Le frecce indicano il percorso dei menu. (Esempio: Immagine

e-Manual . L'e-Manual viene caricato. 2. Selezionare una categoria a lato dello schermo. Una volta effettuata una selezione vengono visualizzati i contenuti della categoria selezionata.

3. Selezionare una voce dall'elenco. Questo consente di aprire l'e-Manual alla pagina corrispondente.

Se la descrizione è lunga e comprende più di una pagina... E' possibile scorrere le pagine in una delle seguenti modalità. Posizionare il focus sulla pagina per visualizzare a schermo i tasti / . Premere

Funzioni e-Manual supplementari Caricamento delle pagine mediante parole chiave Selezionare Cerca a lato dello schermo per visualizzare la schermata di ricerca. Immettere la parola di ricerca e selezionare Fatto . Scegliere una voce dall'elenco dei risultati per caricare la pagina corrispondente. [UD105S9W-ZG]BN68-06528A-03L04.indb 18 2014-08-28 11:28:17Italiano - 18 Italiano - 19 Italiano Caricamento delle pagine dalla pagina dell'indice Selezionare Indice a lato dello schermo per visualizzare la schermata dell'indice. Selezionare una parola chiave dall'elenco per accedere alla pagina corrispondente. Uso della Cronologia per caricare pagine lette in precedenza Selezionare Pagina aperta a lato dello schermo. Viene visualizzato un elenco di pagine lette in precedenza. Selezionare una pagina. L'e-Manual passa alla pagina selezionata. Accesso al Menu dall'e-Manual (Prova ora) Selezionare ( Prova ora ) sulla descrizione di una funzione per accedere al menu corrispondente e provare subito la funzione. Se si desidera leggere una voce dell' e-Manual su una schermata specifica, Uso dello Samsung Smart Control: premere KEYPAD e selezionare e-Manual

Uso del telecomando: Premere il tasto E-MANUAL

- Alcune opzioni di menu non sono disponibili per l'uso. Caricamento pagine di riferimento Selezionare

Collega ) a lato della pagina contenente la descrizione della funzione per accedere alla pagina di riferimento corrispondente. Aggiornamento dell'e-Manual all'ultima versione disponibile E' possibile aggiornare l'e-Manual utilizzando la stessa procedura utilizzata per l'aggiornamento delle app.

e-Manual nella schermata SAMSUNG APPS

2. Tenere premuto il tasto Invio. Viene visualizzato il menu Opzioni.

3. Dal menu Opzioni, selezionare

Aggiorna applicazioni . Sullo schermo viene visualizzata una finestra. - Il messaggio Aggiorna applicazioni appare a schermo solo quando è richiesto l'aggiornamento.

e-Manual nella finestra a comparsa quindi selezionare Aggiorn. . E' possibile aggiornare il e-Manual all'ultima versione disponibile. [UD105S9W-ZG]BN68-06528A-03L04.indb 19 2014-08-28 11:28:17Italiano - 20 Italiano - 21 Problemi Soluzioni e spiegazioni Il televisore non si accende. Verificare che la spina del cavo di alimentazione CA sia correttamente collegata alla presa a parete e al televisore. Verificare che la presa a parete sia funzionante. Provare a premere il tasto P sul televisore per verificare che il problema non sia il telecomando. Se il televisore si accende, vedere la sezione “Il telecomando non funziona” sotto riportata

Nessuna immagine/video. Verificare le connessioni dei cavi. Rimuovere e ricollegare tutti i cavi collegati al televisore e ai dispositivi esterni. Impostare l'uscita video dei dispositivi esterni (ricevitore via cavo/satellitare, lettore DVD, Blu-ray, ecc) in modo che le connessioni corrispondano all'ingresso del televisore. Ad esempio, se l'uscita di un dispositivo esterno è HDMI, deve essere collegata a un ingresso HDMI sul televisore. Verificare che il dispositivo collegato sia acceso. Verificare di aver selezionato la corretta sorgente d'ingresso. Riavviare il dispositivo connesso dopo averne scollegato e ricollegato il cavo di alimentazione. Problemi Soluzioni e spiegazioni Il telecomando non funziona. Sostituire le batterie del telecomando. Verificare che le batterie siano state inserite nel verso giusto rispettando la polarità (+/-). Pulire la finestra di trasmissione del sensore sul telecomando. Puntare il telecomando verso il televisore a una distanza di 1,5 ~1,8 m. Il telecomando del ricevitore via cavo/STB non riesce ad accendere o spegnere il televisore o a regolare il volume. Programmare il telecomando del ricevitore via cavo/ STB in modo che possa controllare le funzioni del televisore. Consultare il manuale dell'utente del ricevitore via cavo/STB per il codice del televisore SAMSUNG. - Lo schermo LED TFT utilizza un pannello composto da sotto pixel la cui produzione richiede una speciale tecnologia. Tuttavia, alcuni pixel potrebbero risultare più luminosi o più scuri. Questo fenomeno non ha alcun impatto sulle prestazioni del prodotto. - Per mantenere il televisore in condizioni ottimali, aggiornare il firmware all'ultima versione disponibile scaricabile dal sito web Samsung tramite USB (Samsung.com > Supporto > Download). - Alcune delle immagini e funzioni sopra riportate sono disponibili solo per determinati modelli. Risoluzione dei problemi In caso di domande sul funzionamento del televisore, consultare per prima cosa la seguente sezione dedicata alla Risoluzione dei problemi. Se nessuna delle soluzioni fornite si dimostra utile per risolvere il problema, visitare il sito “www.samsung.com” quindi fare clic su Supporto, oppure chiamare il numero del Call Center riportato sul retro di copertina di questo manuale. [UD105S9W-ZG]BN68-06528A-03L04.indb 20 2014-08-28 11:28:17Italiano - 20 Italiano - 21 Italiano Precauzioni per l'uso del Sensore Eco e della luminosità schermo Il Sensore Eco misura la luce ambientale e ottimizza automaticamente la luminosità del televisore allo scopo di ridurre il consumo energetico. L'attivazione di questa funzione riduce o aumenta automaticamente la luminosità del televisore. Per disattivare questa funzione, accedere

Sensore Eco Prestare attenzione a non ostruire il sensore. Ciò potrebbe causare la riduzione della luminosità dell'immagine.

Sensore Eco : questa funzione di risparmio energetico regola automaticamente la luminosità dello schermo TV a seconda della luce ambientale rilevata dal Sensore di luminosità.

2. Per attivare o disattivare la funzione

Sensore Eco , accedere a Sistema

Sensore Eco e selezionare

3. Si prega di notare: Se lo schermo TV risulta troppo scuro durante la visione del televisore

in un ambiente scarsamente illuminato, ciò potrebbe essere causato dall'attivazione della funzione Sensore Eco

Conservazione e manutenzione - Se allo schermo del televisore è stato apposto un adesivo, rimuovendolo possono rimanere dei residui. Eliminare i residui prima di usare il televisore. - Il telaio e lo schermo del prodotto possono graffiarsi durante la pulizia. Usare un panno morbido per non graffiare il telaio e lo schermo durante la pulizia. Non spruzzare acqua direttamente sul prodotto. Qualsiasi liquido che riesca a penetrare all'interno del prodotto può provocare guasti, incendio o scariche elettriche. Pulire il prodotto con un panno morbido appena inumidito. Non utilizzare liquidi infiammabili (per es. benzene o diluenti) né soluzioni detergenti. [UD105S9W-ZG]BN68-06528A-03L04.indb 21 2014-08-28 11:28:18Italiano - 22 Italiano - 23 Cos'è l'Assistenza remota? Il Servizio di Assistenza remota Samsung supporta il cliente a livello individuale attraverso un tecnico Samsung che remotamente:

Effettua la diagnosi del televisore

Regola le impostazioni TV

Esegue il ripristino del televisore alle impostazioni di fabbrica

Installa gli aggiornamenti firmware consigliati Come funziona? Ottenere un servizio di assistenza remota Samsung per il proprio televisore è una cosa molto semplice.

1. Basta chiamare il Contact Center

Samsung e richiedere assistenza remota.

2. Accedere al menu sul televisore, quindi

accedere alla sezione Supporto.

3. Selezionare Gestione remota e fornire il

codice PIN all'addetto.

4. L'addetto accederà quindi al televisore.

Tutto qui! [UD105S9W-ZG]BN68-06528A-03L04.indb 22 2014-08-28 11:28:18Italiano - 22 Italiano - 23 Italiano Specifiche TV Risoluzione del display 5120 x 2160 Curvatura dello schermo 4200R Caratteristiche ambientali Temperatura di esercizio Umidità di esercizio Temperatura di stoccaggio Umidità di stoccaggio Da 10°C a 40°C (50°F a 104°F) Dal 10% al 80%, senza condensa Da -20°C a 45°C (-4 °F a 113 °F) Dal 5% al 95%, senza condensa Piedistallo ruotabile (Sinistra / Destra) 0° Audio (Uscita) 160 W (2 woofer da 20 W, 4 altoparlanti centrali da 20 W di cui 2 superiori e 2 inferiori, 2 tweeter da 20 W) Modello UE105S9W Dimensione schermo (Diagonale) 105 pollici Dimensioni (L x A x P) Corpo Con piedistallo 2452,3 x 1080,2 x 293,0 mm 2491,8 x 1459,9 x 617,6 mm Peso Senza piedistallo Con piedistallo 90,0 kg 107,0 kg - Design e specifiche sono soggetti a modifiche senza preavviso. - Per informazioni sull'alimentazione elettrica e il consumo di corrente, consultare l'etichetta apposta al prodotto. - Il consumo elettrico tipico viene misurato conformemente allo standard IEC 62087 Ed.2 Modalità Standby Per ridurre il consumo elettrico, scollegare il cavo di alimentazione dalla presa a parete in caso di inutilizzo prolungato del televisore. [UD105S9W-ZG]BN68-06528A-03L04.indb 23 2014-08-28 11:28:18Italiano - 24 Licenze The terms HDMI and HDMI High-Definition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries. Avvertenza per la visualizzazione di immagini fisse Evitare di visualizzare immagini fisse (per es. file jpeg) o elementi grafici fissi (come ad esempio il logo di un canale TV, la barra dei titoli di borsa o delle notizie nella parte inferiore dello schermo, ecc.) o immagini in formato panorama o 4:3. La visualizzazione continua di immagini fisse può provocare la bruciatura dello schermo LED e influenzare la qualità delle immagini. Per ridurre questo rischio, seguire questi consigli: Evitare di visualizzare lo stesso canale televisivo per un lungo periodo di tempo. Evitare di visualizzare le immagini sempre a pieno schermo. Usare il menu del formato immagine TV per selezionare il rapporto più appropriato. Ridurre la luminosità e il contrasto per evitare la comparsa di immagini residue. Usare tutte le funzioni TV disponibili per ridurre la ritenzione delle immagini e la bruciatura dello schermo. Consultare l'e-Manual per ulteriori dettagli. Raccomandazioni - Solo UE Con la presente, Samsung Electronics dichiara che questo TV è conforme ai requisiti essenziali e alle altre clausole pertinenti indicate nella Direttiva 1999/5/CE. La Dichiarazione di conformità ufficiale è reperibile all'indirizzo http://www.samsung. com, accendendo alla pagina Supporto > Certificati CE, e immettendo i dati richiesti per l'identificazione del prodotto. Questa apparecchiatura può essere utilizzata solo in interno. L'uso di questa apparecchiatura è consentito in tutti i paesi europei. Corretto smaltimento del prodotto (RAEE - Rifiuti da apparecchiature elettriche ed elettroniche) (Applicabile nei paesi con sistemi di raccolta differenziata) Questo simbolo riportato sul prodotto, sugli accessori e sulla documentazione indica che il prodotto e i suoi accessori elettronici (per es. caricatore, cuffie, cavo USB) non devono essere smaltiti unitamente ai rifiuti domestici al termine del loro ciclo vitale. Per prevenire eventuali danni all'ambiente o alla salute delle persone derivanti da uno smaltimento non appropriato, separarli da altri tipi di rifiuti e riciclarli in modo responsabile per promuovere il riutilizzo sostenibile delle risorse materiali. Gli utenti residenziali sono invitati a contattare il rivenditore presso il quale hanno acquistato il prodotto, o l'ufficio locale preposto, per richiedere le informazioni relative alla raccolta differenziata e al riciclaggio di questo tipo di prodotto. Gli utenti aziendali sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto d'acquisto. Questo prodotto e i suoi accessori elettronici non devono essere smaltiti insieme agli altri rifiuti commerciali. Corretto smaltimento delle batterie utilizzate in questo prodotto (Applicabile nei paesi con sistemi di raccolta differenziata) Questo contrassegno posto sulla batteria, sul manuale o sull'imballaggio, indica che le batterie contenute in questo prodotto non devono essere smaltite insieme ai rifiuti domestici una volta esauste. Laddove presenti, i simboli chimici Hg, Cd o Pb indicano che le batterie contengono mercurio, cadmio o piombo sopra i limiti stabiliti nell'ambito della Direttiva CE 2006/66. Se le batterie non vengono smaltite in modo corretto, tali sostanze possono causare danni alla salute o all'ambiente. Per proteggere le risorse naturali e promuovere il riutilizzo dei materiali, separare le batterie dagli altri rifiuti e riciclarle utilizzando il sistema locale gratuito di ritiro delle batterie esauste. [UD105S9W-ZG]BN68-06528A-03L04.indb 24 2014-08-28 11:28:19Italiano - 24 This page is intentionally left blank. [UD105S9W-ZG]BN68-06528A-03L04.indb 25 2014-08-28 11:28:19
