MANUALE UTENTE DCRSR47S SONY

Ulteriori informazioni su questo prodotto e risposte alle domande più comuni sono reperibili sul nostro sito Web di Assistenza Clienti.

http://www.sony.net/

Stampato su carta riciclata al 70% o più.

Printed in China

SONY®

4-124-309-21(1)

Manuale delle istruzioni

HANDYCSAM®

Prima di utilizzare la videocamera

Prima di utilizzare l'apparecchio, leggere attentamente il presente manuale e conservarlo per eventuali riferimenti futuri.

AVVERTENZA

Per ridurre il pericolo di incendi o scosse elettriche, non esporre l'apparecchio alla pioggia o all'umidità.

Non esporre le batterie a fonti di calore eccessivo, quali la luce del sole, il fuoco o simili.

ATTENZIONE

Batteria

Se trattato in modo improprio, è possibile che il blocco batteria esploda, causi incendi o provochi bruciature causate da sostanze chimiche. Attenersi alle precauzioni riportate di seguito.

• Non smontare il prodotto.
- Non danneggiare o esporre il blocco batteria a scosse o urti eccessivi, ad esempio non schiacciarlo con un martello, non lasciarlo cadere o calpestarlo.
- Non cortocircuitare o lasciare che eventuali oggetti metallici entrino in contatto con i terminali della batteria.
- Non esporre a temperature elevate superiore a 60 °C, ad esempio alla luce solare diretta o all'interno di un'auto parcheggiata al sole.
• Non bruciare o gettare nel fuoco.
- Non utilizzare pile agli ioni di litio danneggiate o con perdite di elettrolita.
- Assicurarsi di caricare il blocco batteria con un caricabatterie originale Sony o un dispositivo in grado di caricare il blocco batteria stesso.
- Conservare il blocco batteria lontano dalla portata dei bambini.
• Non bagnare il blocco batteria.
- Sostituirlo esclusivamente con un blocco batteria dello stesso tipo o di tipo equivalente consigliato da Sony.
- Smaltire i blocchi batteria il prima possibile come descritto nelle istruzioni.

Sostituire la batteria esclusivamente con una del tipo specificato. Diversamente, si potrebbero causare incendi o incidenti.

Adattatore CA

Non posizionare l'alimentatore CA in spazi ristretti, ad esempio tra un muro e un mobile.

Collegare l'alimentatore CA alla presa di rete più vicina. In caso di problemi di funzionamento durante l'uso della videocamera, scollegare immediatamente l'alimentatore CA dalla presa di rete.

Anche se disattivata, la videocamera continua a ricevere alimentazione CA (corrente domestica) fintanto che rimane collegata ad una presa di rete mediante l'alimentatore CA.

PER I CLIENTI IN EUROPA

Avviso per i clienti residenti nei paesi che applicano le direttive UE

Questo prodotto è realizzato da Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Giappone. Il Rappresentante autorizzato per la conformità alle direttive EMC e per la sicurezza dei prodotti è Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Germania. Per qualsiasi questione relativa all'assistenza o alla garanzia, consultare gli indirizzi forniti a parte nei relativi documenti.

Attenzione

Il campo elettromagnetico alle frequenze specifiche può influenzare l'immagine e il suono di questa unità.

Il presente prodotto è stato testato ed è risultato conforme ai limiti stabiliti dalla Direttiva EMC relativa all'uso dei cavi di collegamento di lunghezza inferiore a 3 metri.

Nota

Se l'elettricità statica o interferenze elettromagnetiche causano l'interruzione del trasferimento dei dati, che pertanto non avviene, è necessario riavviare l'applicazione oppure scollegare, quindi ricollegare il cavo di comunicazione (USB e così via).

Trattamento del dispositivo elettrico od elettronico a fine vita (applicabile in tutti i paesi dell'Unione Europea e in altri paesi europei con sistema di raccolta differenziata)

Questo simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve invece essere consegnato ad un punto di raccolta appropriato per il riciclo di apparecchi elettrici ed elettronici. Assicurandovi che questo prodotto sia smaltito correttamente, voi contribuirete a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti essere causate dal suo smaltimento inadeguato. Il riciclaggio dei materiali aiuta a conservare le risorse naturali. Per informazioni più dettagliate circa il riciclaggio di questo prodotto, potete contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti oppure il negozio dove l'avete acquistato.

Trattamento delle pile esauste (applicabile in tutti i paesi dell'Unione Europea e in altri paesi Europei con sistema di raccolta differenziata)

Questo simbolo sul prodotto o sulla confezione indica che la pila non deve essere considerata un normale rifiuto domestico. Assicurandovi che le pile siano smaltite correttamente, contribuirete a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti essere causate dal loro inadeguato smaltimento. Il riciclaggio dei materiali aiuta a conservare le risorse naturali. In caso di prodotti che per motivi di sicurezza, prestazione o protezione dei dati richiedano un collegamento fisso ad una pila interna, la stessa dovrà essere sostituita solo da personale di assistenza qualificato. Consegnare il prodotto a fine vita al punto di raccolta idoneo allo smaltimento di apparecchiature elettriche ed elettroniche; questo assicura che anche la pila al suo interno venga trattata correttamente. Per le altre pile consultate la sezione relativa alla rimozione sicura delle pile. Conferire le pile esauste presso i punti di raccolta indicati per il riciclo.

Per informazioni più dettagliate circa lo smaltimento della pila esausta o del prodotto, potete contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove l'avete acquistato.

Accessori in dotazione

I numeri tra parentesi indicano le quantità in dotazione.

□ Alimentatore CA (1)
□ Cavo di alimentazione (1)
□ Cavo di collegamento A/V (1) ▶

□ Cavo USB (1) B

☐ Blocco batteria ricaricabile Solo per DCR-SR37E/SR38E/SR47E/SR48E/SR57E/SR67E: NP-FH30 (1)

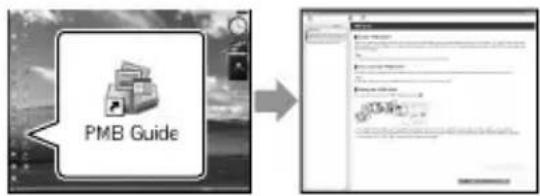

- “PMB (software)” con incluso il documento “Guida di PMB”

- “Guida all'uso Handycam” (PDF)

□ “Manuale delle istruzioni” (il presente manuale) (1)

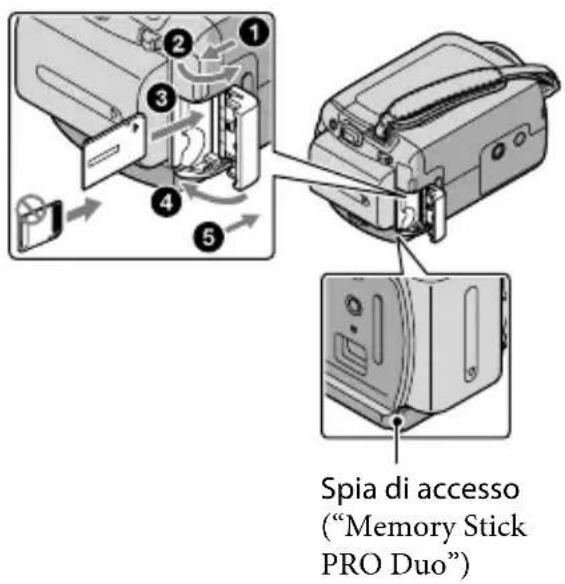

- Vedere a pagina 37 per le “Memory Stick” che è possibile utilizzare con la videocamera.

Note sull'utilizzo

Utilizzo della videocamera

• La videocamera non è a prova di polvere, a prova di umidità o impermeabile. Vedere “Precauzioni” (p. 48).
• Non effettuare alcuna delle seguenti operazioni se le spie del modo (filmato)/foto) (p. 11) o se le spie ACCESS/di accesso (pagine 9, 38) sono illuminate o lampeggiano. In caso contrario, potrebbe verificarsi il danneggiamento del supporto di registrazione, la perdita di immagini registrate o altri problemi di funzionamento.
• estrarre la "Memory Stick PRO Duo"

• rimuovere il blocco batteria o l'alimentatore CA dalla videocamera

• Non sottoporre la videocamera a forti urti o vibrazioni. La videocamera potrebbe non essere in grado di registrare o riprodurre filmati e foto.

• Non utilizzare la videocamera in luoghi molto rumorosi. La videocamera potrebbe non essere in grado di registrare o riprodurre filmati e foto.
• Durante il collegamento della videocamera a un altro apparecchio mediante un cavo, accertarsi di inserire la spina del connettore nella direzione corretta. Se la spina viene inserita forzatamente all'interno del terminale, quest'ultimo potrebbe danneggiarsi e si potrebbero verificare problemi di funzionamento della videocamera.
• Per proteggere il disco fisso interno da urti violenti dovuti a cadute, la videocamera dispone di una funzione di sensore delle cadute. Quando si verifica una caduta, o in condizioni di assenza di gravità, è possibile che venga registrato anche il rumore di blocco prodotto quando questa funzione viene attivata dalla videocamera.

Qualora il sensore caduta rilevi ripetutamente una caduta, la registrazione/riproduzione potrebbe venire arrestata.

• Quando la temperatura della videocamera aumenta o diminuisce eccessivamente, potrebbe non essere possibile effettuare la registrazione o la riproduzione sulla videocamera, a causa delle funzioni di protezione della videocamera che vengono attivate in situazioni del genere. In questo caso, viene visualizzato un messaggio sullo schermo LCD (p. 46).
• Non accendere la videocamera in zone a bassa pressione, in cui l'altitudine sia superiore a 5.000 metri. In caso contrario, è possibile che il disco fisso della videocamera venga danneggiato.
• Se le operazioni di registrazione/eliminazione delle immagini vengono ripetute a lungo, si verifica il fenomeno della frammentazione dei dati sul supporto di registrazione e le immagini non possono più essere salvate o registrate. In tal caso, salvare prima le immagini su un supporto esterno, quindi eseguire la funzione [FORMATTAZ.SUPP.] (p. 35).

- Lo schermo LCD è fabbricato utilizzando una tecnologia ad altissima precisione, che consente l'impiego effettivo di oltre il 99,99% dei pixel. Tuttavia, è possibile che sullo schermo LCD appaiano costantemente piccoli punti neri e/o luminosi (bianchi, rossi, blu o verdi). Tali punti sono il risultato del normale processo di fabbricazione e non influenzano in alcun modo le registrazioni.

Note sulla registrazione

• Prima di procedere alla registrazione vera e propria, effettuare una registrazione di prova per verificare che le immagini e l'audio vengano registrati correttamente.
• Non è possibile risarcire il contenuto delle registrazioni, anche nel caso in cui non sia possibile effettuare la registrazione o la riproduzione a causa di problemi della videocamera, dei supporti di registrazione e così via.
• I sistemi colore televisivi variano a seconda della nazione o dell'area geografica. Per vedere le registrazioni su un televisore, è necessario disporre di un televisore basato sul sistema colore PAL.
• È possibile che programmi televisivi, film, videocassette e altro materiale siano protetti da copyright. La registrazione non autorizzata di tale materiale potrebbe contravvenire alle leggi sul copyright.
• Per evitare la perdita dei dati di immagine, salvare periodicamente tutte le immagini registrate su un supporto esterno. Si consiglia di salvare i dati di immagine su un disco quale ad esempio un DVD-R, utilizzando il computer. Inoltre, i dati di immagine possono essere salvati utilizzando un masterizzatore DVD, un videoregistratore o un registratore DVD/HDD.

Informazioni sulla modifica dell'impostazione della lingua

- Per illustrare le procedure di funzionamento, vengono utilizzate le indicazioni sullo schermo in ogni lingua locale. Se necessario, prima di utilizzare la videocamera modificare la lingua delle indicazioni sullo schermo (p. 12).

Informazioni sul presente manuale

• Le immagini dello schermo LCD utilizzate nel presente manuale a scopo illustrativo sono state scattate mediante una fotocamera digitale, e pertanto potrebbero apparire diverse dalle immagini effettive presenti sullo schermo LCD.
• In queste Manuale delle istruzioni, il disco fisso della videocamera e la “Memory Stick PRO Duo” sono chiamati “supporti di registrazione”.
• In queste Manuale delle istruzioni, la “Memory Stick PRO Duo” e la “Memory Stick PRO-HG Duo” sono chiamate “Memory Stick PRO Duo”.
• La “Guida all’uso Handycam” (PDF) è disponibile sul CD-ROM in dotazione (p. 44).
• Le illustrazioni delle schermate si riferiscono a Windows Vista. Le illustrazioni potrebbero essere diverse a seconda del sistema operativo installato sul computer.

Sequenza delle operazioni

Registrazione di filmati e fotografie (p. 13)

• Nelle impostazioni predefinite, i filmati e le fotografie vengono registrati sul disco fisso interno.
• È possibile cambiare il supporto di registrazione (p. 36).

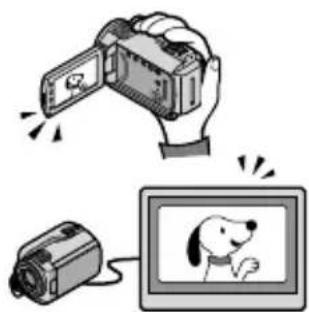

Riproduzione di filmati e fotografie (p. 17)

Riproduzione di filmati e fotografie sulla videocamera (p. 17) Riproduzione di filmati e fotografie su un televisore collegato (p. 20)

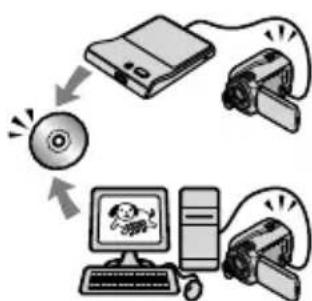

Salvataggio di filmati e fotografie su un disco

Salvataggio di filmati e fotografie con un computer (p. 22) Creazione di un disco con un masterizzatore o registratore di DVD (p. 29)

- Utilizzando lo schermo della videocamera è possibile creare un disco e riprodurlo su DVDirect Express collegando il masterizzatore DVD dedicato, DVDirect Express (in vendita separatamente) alla videocamera.

Eliminazione di filmati e fotografie (p. 35)

- È possibile liberare spazio di registrazione eliminando dal disco fisso interno filmati e fotografie che sono stati salvati su altri supporti.

Prima di utilizzare la videocamera....2

Sequenza delle operazioni 6

Operazioni preliminari

Punto 1: Carica del blocco batteria ....9

Carica del blocco batteria all'estero 10

Punto 2: Accensione dell'apparecchio e impostazione della data e dell'ora ..... 11

Modifica dell'impostazione della lingua 12

Registrazione

Registrazione.... 13

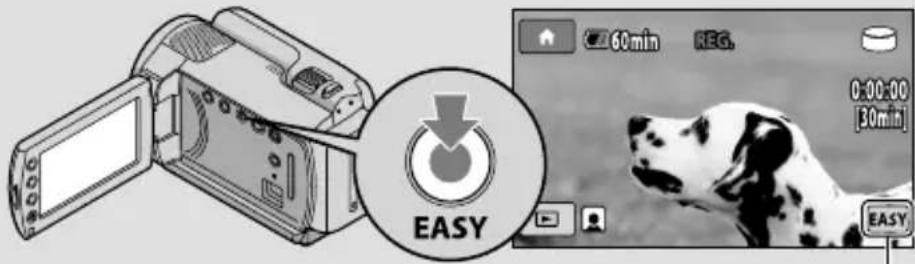

Registrazione e riproduzione facile di filmati e fotografie (uso della funzione Easy Handycam) 16

Riproduzione

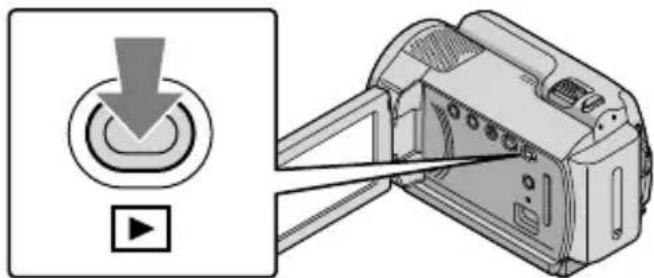

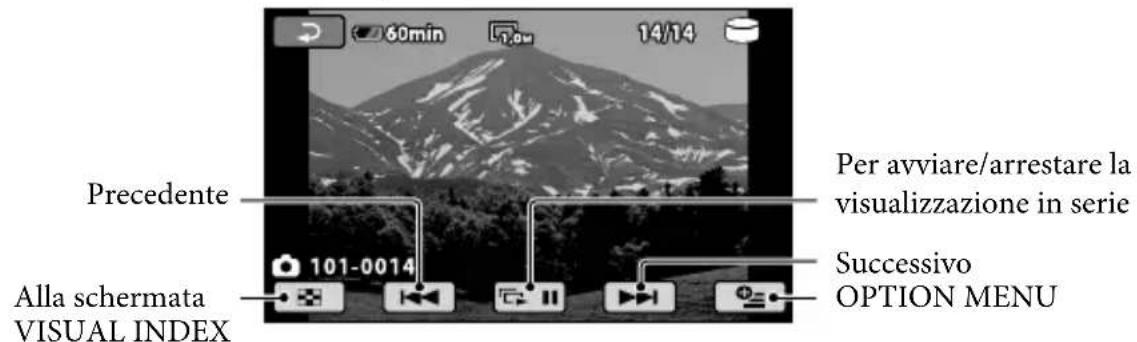

Riproduzione sulla videocamera 17

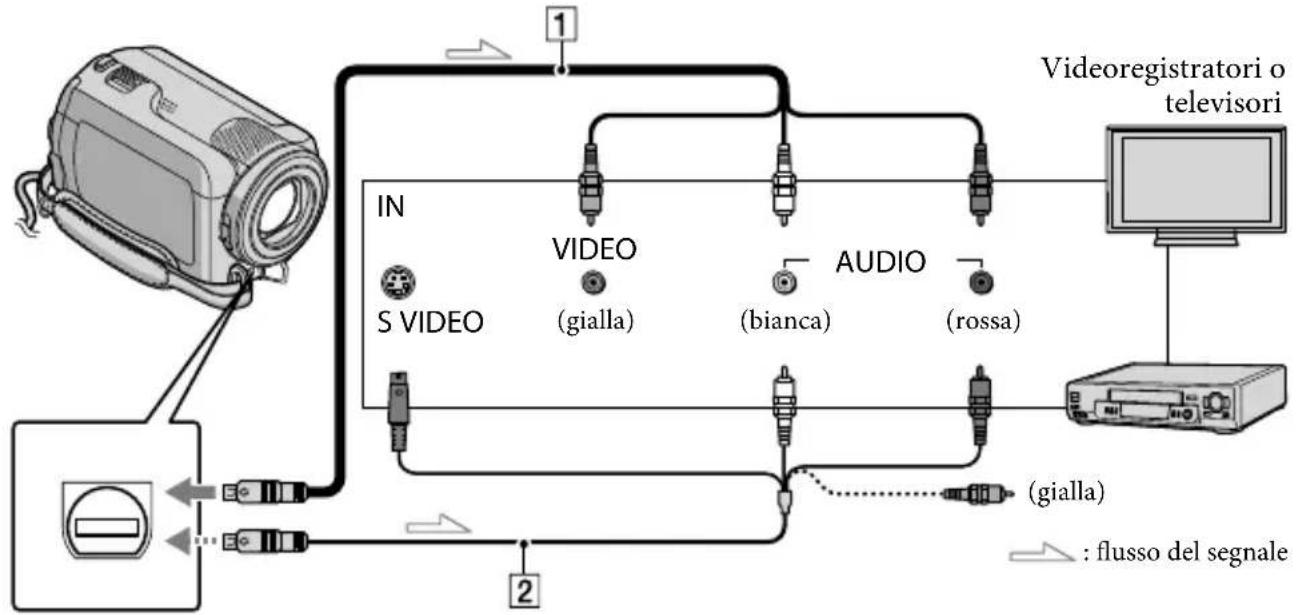

Riproduzione di immagini sul televisore 20

Salvataggio di filmati e fotografie con un computer

Preparazione di un computer (Windows) 22

Quando si utilizza un Macintosh.... 22

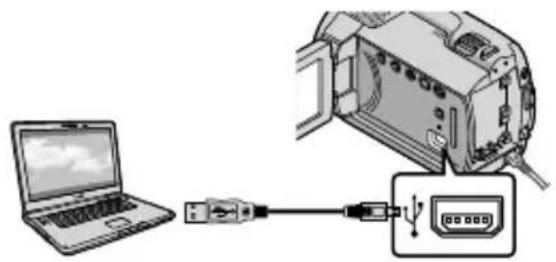

Creazione di un disco mediante la pressione di un unico tasto

(One Touch Disc Burn).... 25

Importazione di filmati e fotografie in un computer (Easy PC Back-up) 26

Modifica dell'unità o della cartella di destinazione per filmati e fotografie... 26

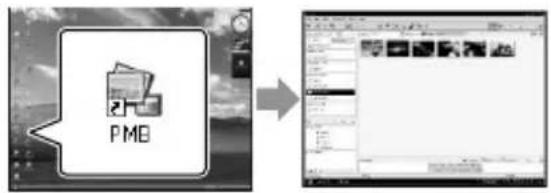

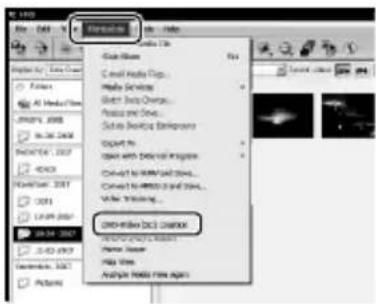

Avvio di PMB (Picture Motion Browser).... 27

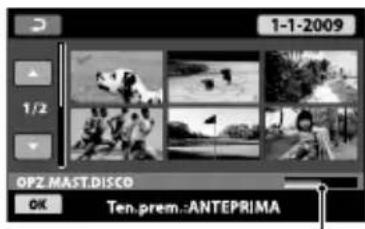

Creazione di un disco.... 27

Copia di un disco 28

Modifica dei filmati.... 28

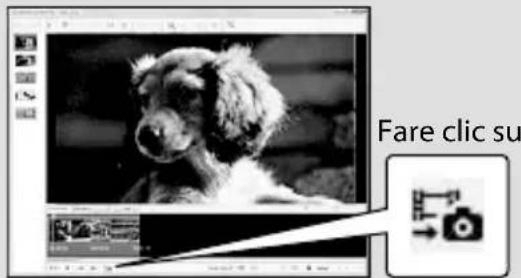

Cattura di fotografie da un filmato.... 28

Salvataggio di immagini con un masterizzatore o un registratore di DVD

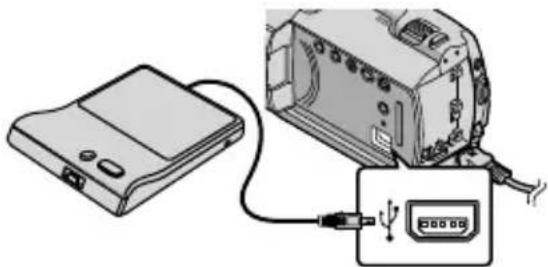

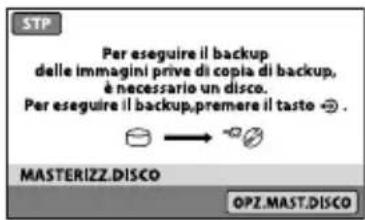

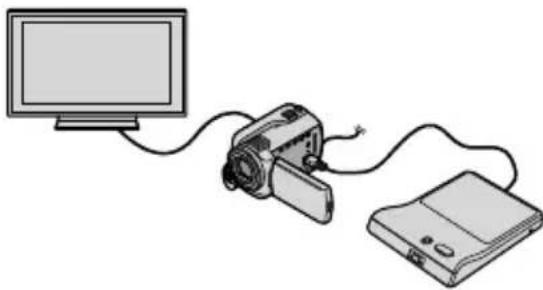

Creazione di un disco con il masterizzatore DVD dedicato, DVDirect Express.... 29

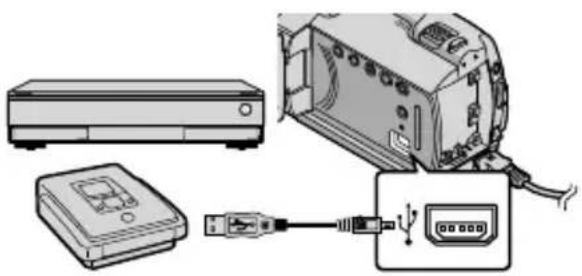

Creazione di un disco con un masterizzatore DVD e così via, diverso da DVDirect Express.... 32

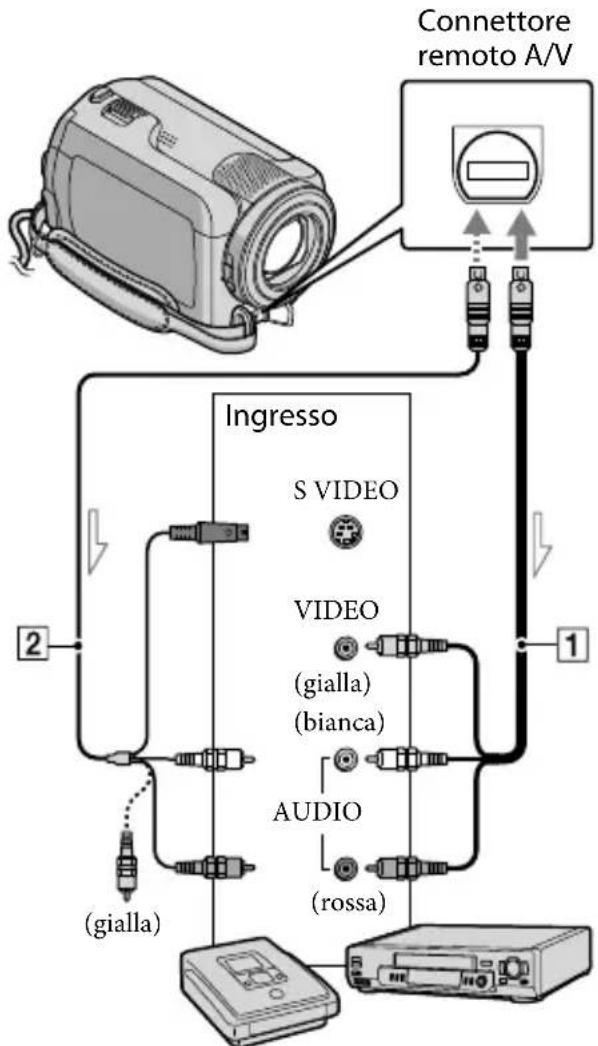

Creazione di un disco con un registratore e simili.... 33

Uso ottimale della videocamera

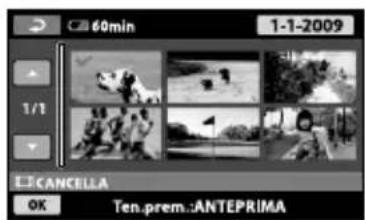

Eliminazione di filmati e fotografie 35

Come affrontare le condizioni di ripresa 36

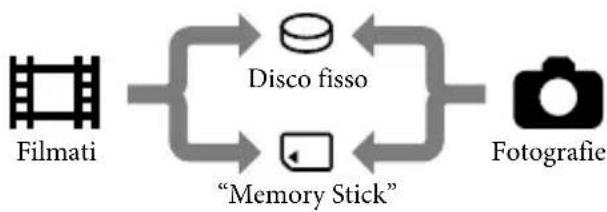

Modifica del supporto di registrazione 36

Per controllare le impostazioni del supporto di registrazione.... 37

Duplicazione o copia di filmati e fotografie memorizzati sul disco fisso interno in una "Memory Stick PRO Duo" 38

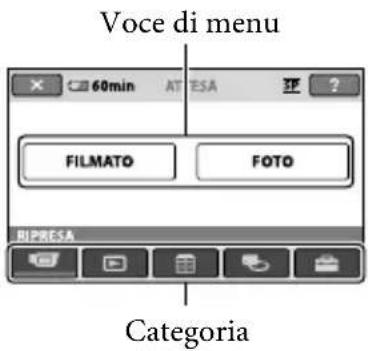

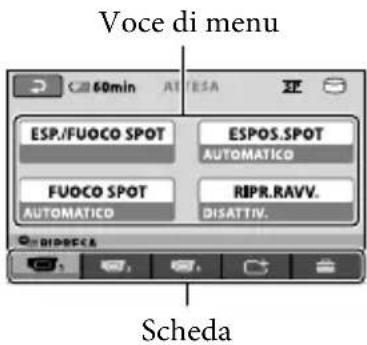

Personalizzazione della videocamera con i menu.... 39

Uso della funzione HELP 39

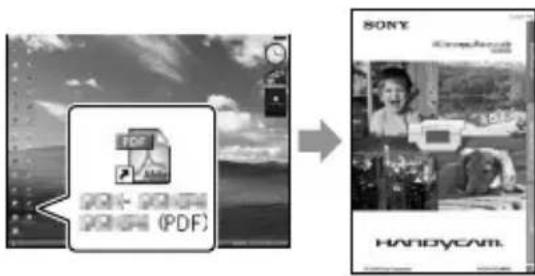

Come ottenere informazioni dettagliate dalla "Guida all'uso Handycam".... 44

Informazioni aggiuntive

? Guida alla soluzione dei problemi.... 45

Precauzioni 48

Caratteristiche tecniche....50

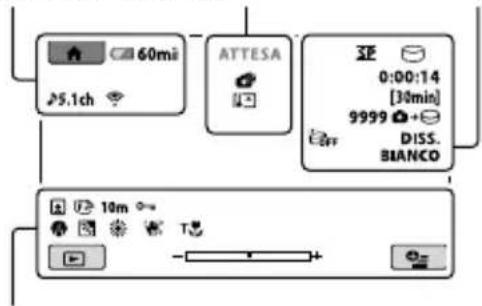

Indicatori sullo schermo 54

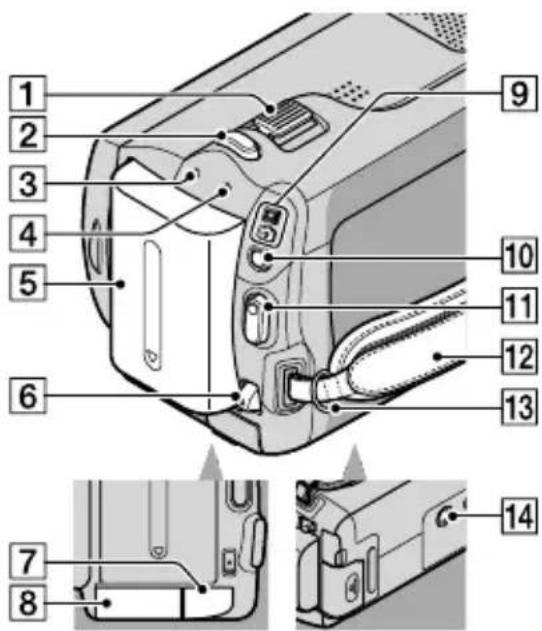

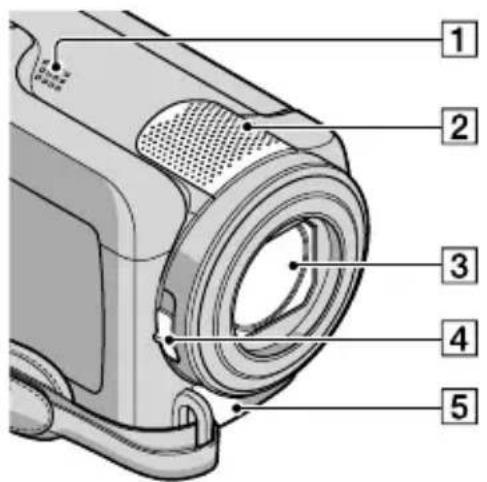

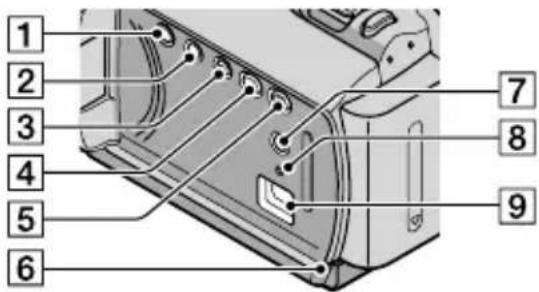

Parti e comandi 55

Indice 57

Operazioni preliminari

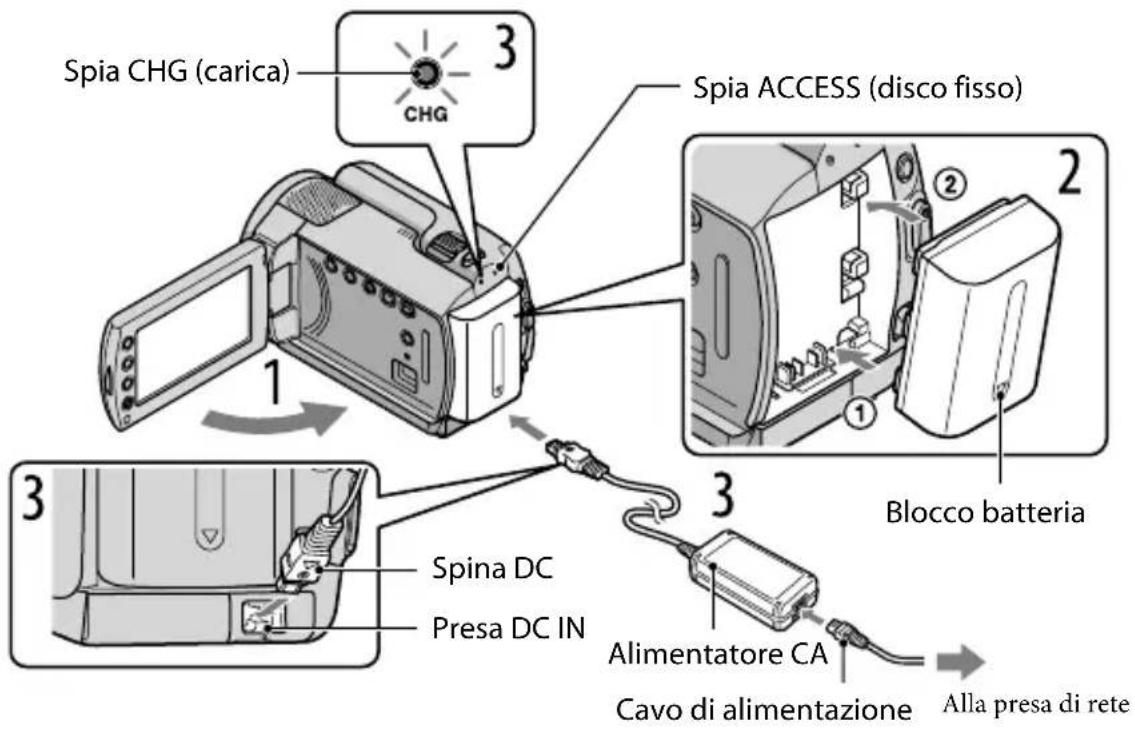

Punto 1: Carica del blocco batteria

Spia CHG (carica) 3 CHG Spia ACCESS (disco fisso) 1 2 3 Spina DC Presa DC IN 3 Blocco batteria Alimentatore CA Cavo di alimentazione Alla presa di rete

È possibile caricare il blocco batteria “InfoLITHIUM” (serie H) dopo averlo inserito nella videocamera.

- Nella videocamera non è possibile inserire un blocco batteria "InfoLITHIUM" diverso dalla serie H.

1 Spegnere la videocamera chiudendo lo schermo LCD.
2 Inserire il blocco batteria facendolo scorrere nella direzione della freccia fino a quando non scatta in posizione.
3 Collegare l'alimentatore CA e il cavo di alimentazione alla videocamera e alla presa di rete.

- Assicurarsi che il simbolo ▲ sulla spina DC sia rivolto verso il basso.

La spia CHG (carica) si illumina e la carica ha inizio. La spia CHG (carica) si spegne quando il blocco batteria è completamente carico.

4 Quando il blocco batteria è carico, scollegare l'alimentatore CA dalla presa DC IN della videocamera.

- Per ulteriori informazioni sui tempi di carica, registrazione e riproduzione, vedere a pagina 51.

- Quando la videocamera è accesa, è possibile controllare la quantità approssimativa di carica residua della batteria con l'indicatore di carica residua nell'angolo superiore sinistro dello schermo LCD.

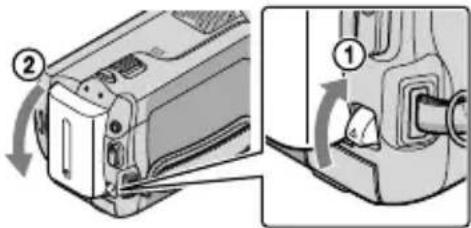

Per rimuovere il blocco batteria

Chiudere lo schermo LCD. Far scorrere la leva di rilascio BATT (batteria) ① e rimuovere il blocco batteria ②.

Per utilizzare una presa di rete come fonte di alimentazione

Effettuare gli stessi collegamenti indicati nella sezione “Punto 1: Carica del blocco batteria”.

Note sul blocco batteria e sull'alimentatore CA

• Prima di rimuovere il blocco batteria o scollegare l'alimentatore CA, chiudere lo schermo LCD e assicurarsi che le spie (filmato)/foto) (p. 11)/ACCESS/di accesso (p. 9, 38) siano spente.
• Non cortocircuitare la spina DC dell'alimentatore CA o i terminali della batteria con oggetti metallici. Diversamente, potrebbero verificarsi problemi di funzionamento.
• Per motivi di risparmio energetico della batteria, nell'impostazione predefinita, la videocamera si spegne automaticamente se non si esegue alcuna operazione per circa 5 minuti ([SPEGNIM.AUTO]).

Carica del blocco batteria all'estero

È possibile caricare il blocco batteria in qualsiasi paese/regione mediante l'alimentatore CA in dotazione con la videocamera, nella gamma di tensioni compresa tra 100 V e 240 V CA, a 50 Hz/60 Hz.

Non utilizzare un trasformatore elettronico di tensione.

Punto 2: Accensione dell'apparecchio e impostazione della data e dell'ora

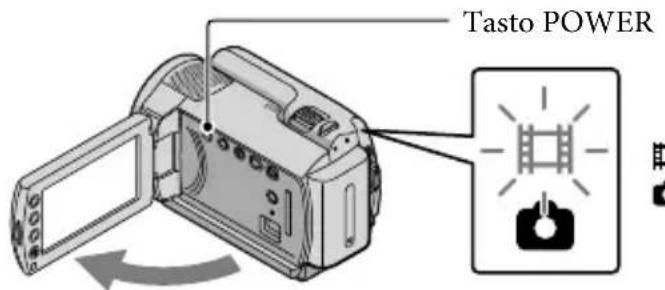

1 Aprire lo schermo LCD della videocamera.

La videocamera si accende.

- Per accendere la videocamera quando lo schermo LCD è aperto, premere POWER.

Tasto POWER

(filmato): per la registrazione di filmati (foto): per la registrazione di fotografie

2 Selezionare l'area geografica desiderata mediante 📄/, quindi toccare [AVANTI].

Toccare il pulsante sullo schermo LCD.

- Per impostare di nuovo la data e l'ora, toccare ⬆ (HOME) → ⚙ (IMPOSTAZIONI) → [IMP.OR./⚠LING.] → [IMP.OROLOGIO]. Quando una voce non è presente sullo schermo, toccare ▲/ finché la voce non appare.

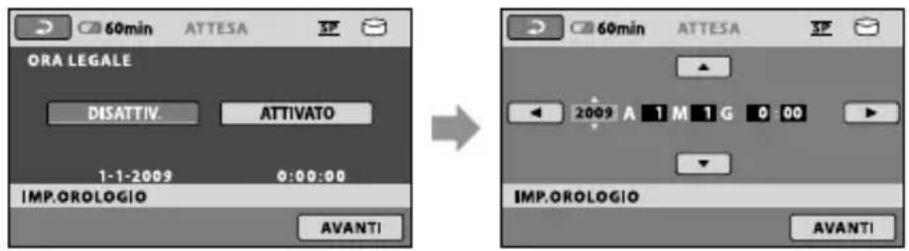

3 Impostare [ORA LEGALE], data e ora, quindi toccare OK.

L'orologio inizia a funzionare.

- Se si imposta [ORA LEGALE] su [ATTIVATO], l'orologio avanza di 1 ora.

60min ATTESA ORA LEGALE DISATTIV. ATTIVATO 1-1-2009 0:00:00 IMP.OROLOGIO AVANTI 60min ATTESA 2009 A 1 M 1 G 0:00 IMP.OROLOGIO AVANTI

- Sebbene non siano visualizzate durante la registrazione, la data e l'ora vengono registrate automaticamente sul supporto di registrazione e possono essere visualizzate durante la riproduzione. Per visualizzare la data e l'ora, toccare (HOME) → (IMPOSTAZIONI) → [IMP.VISUAL.IMM.] → [CODICE DATI] → [DATA/ORA] → OK → ✉.

- È possibile disattivare i segnali acustici delle operazioni toccando ⬆ (HOME) → ⚪ (IMPOSTAZIONI) → [IMP.AUDIO/DISPL.] → [SEGN.ACUST.] → [DISATTIV.] → OK → ☑ . ✗

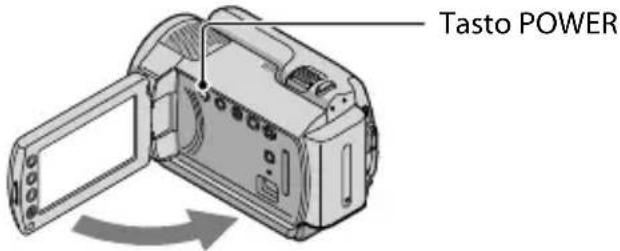

Per spegnere l'apparecchio

Chiudere lo schermo LCD. La spia (filmato) lampeggia per alcuni secondi e la videocamera si spegne.

Tasto POWER

• È possibile spegnere la videocamera anche premendo POWER.
• Quando [ATTIVA CON LCD] è impostato su [DISATTIV.], spegnere la videocamera premendo POWER.

Modifica dell'impostazione della lingua

È possibile modificare le indicazioni sullo schermo affinché vengano visualizzate in una lingua specifica.

Toccare (HOME) → (IMPOSTAZIONI) → [IMP.OR./LING.] → [IMPOST.LINGUA] → la lingua desiderata → OK → ☑.

Registrazione

Registrazione

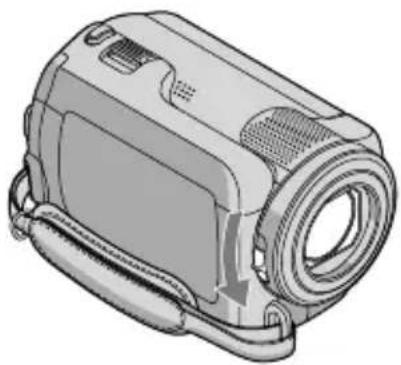

Registrazione di filmati

Nelle impostazioni predefinite, i filmati vengono registrati sul disco fisso interno (p. 36).

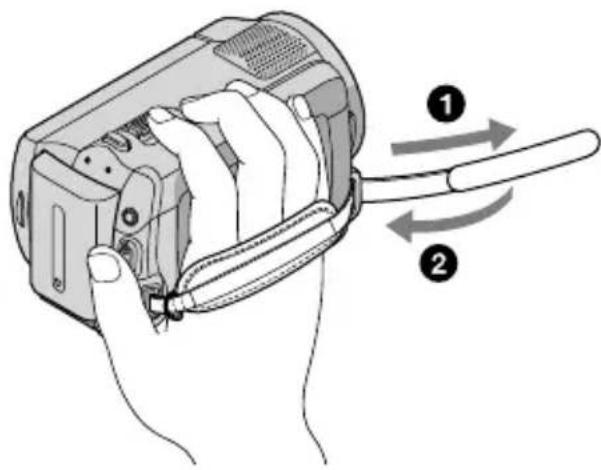

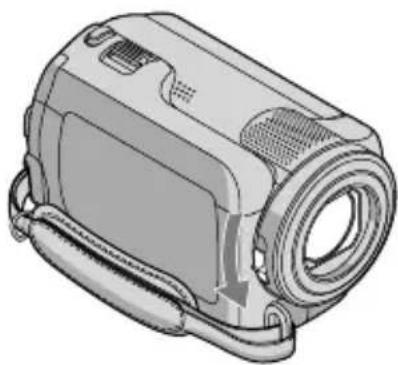

1 Stringere la cinghia dell'impugnatura.

2 Aprire il copriobiettivo.

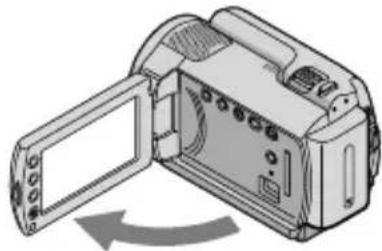

3 Aprire lo schermo LCD della videocamera.

La videocamera si accende.

Per accendere la videocamera quando lo schermo LCD è già aperto, premere POWER (p. 11).

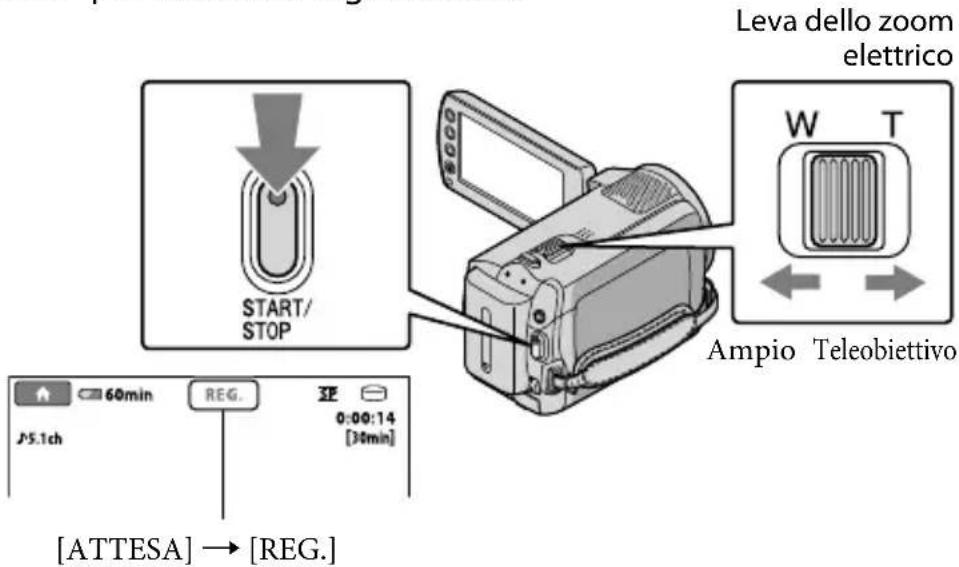

4 Premere START/STOP per avviare la registrazione.

Leva dello zoom elettrico START/ STOP W T Ampio Teleobiettivo 60min REG. 3E 0:00:14 [ATTESA] → [REG.] J5.1ch [30min]

Per arrestare la registrazione, premere di nuovo START/STOP.

- È possibile ingrandire le immagini con la leva dello zoom elettrico. Per eseguire uno zoom graduale, spostare leggermente la leva dello zoom elettrico. Spostarla ulteriormente per uno zoom più rapido.

• Se si chiude lo schermo LCD durante la registrazione, quest'ultima viene arrestata dalla videocamera.
• Per ulteriori informazioni sui tempi di registrazione dei filmati, vedere a pagina 52.
• Il tempo massimo di registrazione continua di filmati è di circa 13 ore.
• Quando un file di filmato supera i 2 GB, viene creato automaticamente un file di filmato successivo.
• È possibile cambiare il supporto di registrazione (p. 36).
• È possibile cambiare la modalità di registrazione dei filmati (p. 42).
• [STEADYSHOT] è impostato su [ATTIVATO] nelle impostazioni predefinite.
• Per regolare l'angolazione del pannello LCD, aprirlo di 90 gradi rispetto alla videocamera ①, quindi regolare l'angolazione ②. Se si ruota il pannello LCD di 180 gradi verso l'obiettivo ②, è possibile registrare filmati e fotografie nel modo a specchio.

② 90 gradi (massimo)

② 180 gradi (massimo)

① 90 gradi rispetto alla videocamera

- È possibile aumentare il livello dello zoom utilizzando lo zoom digitale. Impostare il livello dello zoom toccando ⬆ (HOME) → 📋 (IMPOSTAZIONI) → [IMP.FILM.VCAM.] → [ZOOM DIGIT.] → l'impostazione desiderata → OK → ➕. ✗

Ripresa di fotografie

Nell'impostazione predefinita, le fotografie vengono registrate sul disco fisso (p. 36).

1 Aprire il copriobiettivo.

2 Aprire lo schermo LCD della videocamera.

La videocamera si accende.

- Per accendere la videocamera quando lo schermo LCD è già aperto, premere POWER (p. 11).

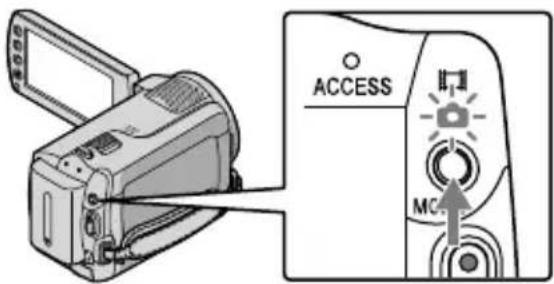

3 Premere MODE per accendere la spia (foto).

- Il rapporto di formato dello schermo diventa 4:3.

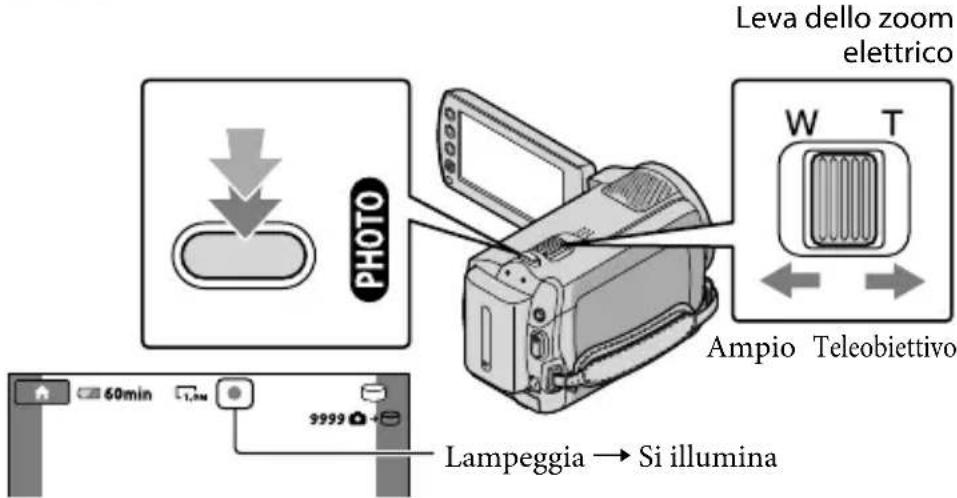

4 Premere leggermente il tasto PHOTO per regolare la messa a fuoco, quindi premerlo fino in fondo.

LEVA dello zoom elettrico W T Ampio Teleobiettivo 60min 1.5m 9999 Lampeggia → Si illumina

Quando il simbolo [icon] compare, la fotografia è stata registrata.

- Per eseguire uno zoom graduale, spostare leggermente la leva dello zoom elettrico. Spostarla ulteriormente per uno zoom più rapido.

• È possibile controllare il numero di fotografie registrabili sullo schermo LCD (p. 54).

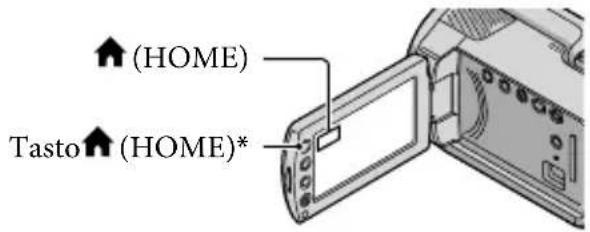

• Per modificare la dimensione dell'immagine, toccare (HOME) → ⚪MPOSTAZIONI) →
  [IMP.FOTO VCAM.] → [DIM.IMMAG.] → l'impostazione desiderata → OK → P → X.
• Non è possibile registrare fotografie mentre è visualizzata l'indicazione.

Registrazione e riproduzione facile di filmati e fotografie (uso della funzione Easy Handycam)

È sufficiente premere il tasto EASY.

Per annullare la funzione Easy Handycam, premere di nuovo EASY al termine della registrazione o delle operazioni di menu. Durante l'uso della funzione Easy Handycam, è possibile impostare opzioni di base, quali la modifica delle dimensioni dell'immagine o la cancellazione delle immagini, tra le voci di impostazione e di regolazione. Altre voci vengono impostate automaticamente.

- Quando si avvia la funzione Easy Handycam, quasi tutte le impostazioni di menu vengono riportate automaticamente ai valori predefiniti (alcune voci di menu conservano le impostazioni che sono state effettuate prima dell'uso della funzione Easy Handycam).

Il simbolo EASV e visualizzato durante il modo di funzionamento Easy Handycam.

Riproduzione

Riproduzione.sulla.videocamera

Nell'impostazione predefinita, vengono riprodotti i filmati e le fotografie memorizzate sul disco fisso interno (p. 36).

Riproduzione di filmati

1 Aprire lo schermo LCD della videocamera.

La videocamera si accende.

- Per accendere la videocamera quando lo schermo LCD è già aperto, premere POWER (p. 11).

2 Premere (VISUALIZZA IMMAGINI).

La schermata VISUAL INDEX viene visualizzata dopo qualche secondo.

- È possibile visualizzare la schermata VISUAL INDEX anche premendo ▶ (VISUALIZZA IMMAGINI) sullo schermo LCD.

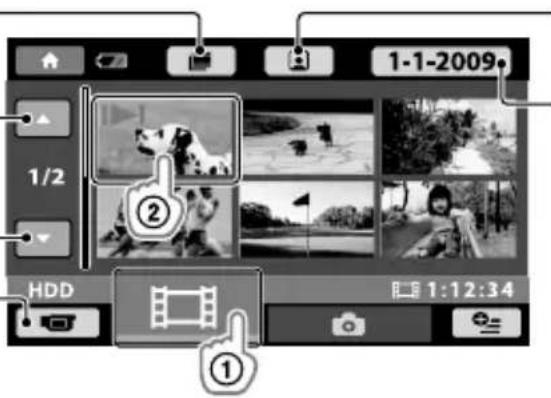

3 Toccare la scheda (filmato) ① → il filmato desiderato ②.

Alla schermata di indice delle scene per un determinato intervallo (Indice fotogrammi)

Precedente

Successivo

Per tornare al modo di registrazione

1-1-2009 1/2 ② HDD ① 1:1:12:34

Alla schermata di indice delle scene con volti (Indice volti)

All'elenco delle date di registrazione

- Viene visualizzato ▶▶▶ insieme al filmato o alla fotografia riprodotti o registrati più di recente. Toccando il filmato o la fotografia con ▶▶▶, è possibile continuare la riproduzione interrotta in precedenza. (Viene visualizzato ▶▶ sulla fotografia registrata sulla “Memory Stick PRO Duo”).

La videocamera inizia la riproduzione del filmato selezionato.

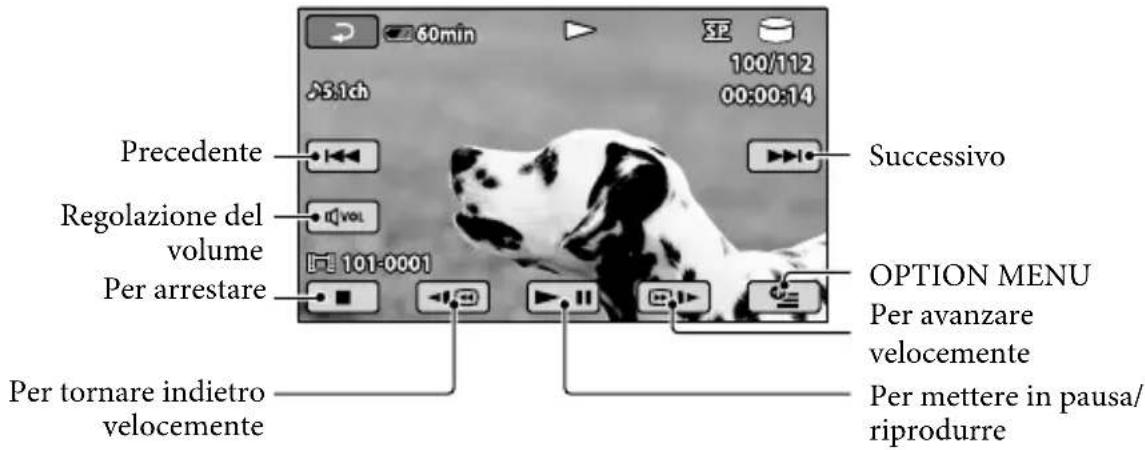

Precedente Regolazione del volume Per arrestare 101-0001 Successivo OPTION MENU Per avanzare velocemente Per mettere in pausa/ riprodurre Per tornare indietro velocemente

• Quando la riproduzione dal filmato selezionato raggiunge l'ultimo filmato, viene visualizzata di nuovo la schermata VISUAL INDEX.
• Toccare 📄/Delante il modo di pausa per riprodurre il filmato lentamente.
• Toccando ripetutamente 📋/ 📋 durante la riproduzione, i filmati vengono riprodotti a una velocità pari a circa 5 volte → circa 10 volte → circa 30 volte → circa 60 volte quella normale.
• È possibile attivare o disattivare le indicazioni sullo schermo premendo DISP, situato sul pannello dietro al pannello LCD.
• La data e l'ora di registrazione, nonché le condizioni di ripresa, vengono registrate automaticamente durante la registrazione. Queste informazioni non vengono visualizzate durante la registrazione, ma è possibile visualizzarle durante la riproduzione toccando (HOME) → IMPOSTAZIONI) → [IMP.VISUAL.IMM.] → [CODICE DATI] → l'impostazione desiderata → OK → P → X.

Per regolare il volume dell'audio dei filmati

Durante la riproduzione di filmati, toccare regolare con /

- È possibile regolare il volume dell'audio anche da OPTION MENU (p. 39).

Visualizzazione di fotografie

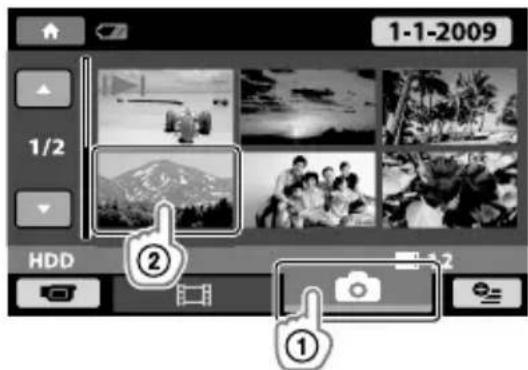

Toccare la scheda (foto) ① → la fotografia desiderata ② nella schermata VISUAL INDEX.

1-1-2009 1/2 HDD ② ①

La videocamera visualizza la fotografia selezionata.

60min 14/14 Precedente Per avviare/arrestare la visualizzazione in serie 101-0014 Alla schermata VISUAL INDEX Successivo OPTION MENU

• È possibile ingrandire la fotografia spostando la leva dello zoom elettrico durante la visualizzazione delle fotografie (PB ZOOM). Se si tocca un punto nella cornice PB ZOOM, il punto viene messo al centro della cornice.
• Quando si visualizzano le fotografie registrate su una “Memory Stick PRO Duo”, l'indicazione 101 ▶ (cartella riprodotta) viene visualizzata sullo schermo.

Riproduzione di immagini sul televisore

Collegare la videocamera alla presa di ingresso del televisore o del videoregistratore utilizzando il cavo di collegamento A/V ① oppure un cavo di collegamento A/V con S VIDEO ②. Collegare la videocamera alla presa mediante l'alimentatore CA in dotazione per eseguire tale operazione (p. 10). Consultare anche i manuali delle istruzioni in dotazione con i dispositivi da collegare.

1 Cavo di collegamento A/V (in dotazione)
Per il collegamento ad un altro dispositivo tramite la presa A/V utilizzando un cavo di collegamento A/V.
2 Cavo di collegamento A/V con S VIDEO (in vendita separatamente)

Durante il collegamento a un altro dispositivo mediante la presa S VIDEO utilizzando un cavo di collegamento A/V con un cavo S VIDEO (in vendita separatamente), è possibile ottenere immagini di qualità superiore rispetto a quelle ottenute impiegando un cavo di collegamento A/V. Collegare le spine bianca e rossa (audio sinistro/destro) e la spina S VIDEO (canale S VIDEO) del cavo di collegamento A/V con un cavo S VIDEO (in vendita separatamente). Il collegamento della spina gialla non è necessario. Effettuando solo il collegamento della spina S VIDEO, l'audio non viene trasmesso.

Connettore remoto A/V

1 Impostare il selettore d'ingresso del televisore sull'ingresso al quale viene collegata la videocamera.

- Per i dettagli, consultare i manuali delle istruzioni in dotazione con il televisore.

2 Collegare la videocamera al televisore mediante il cavo di collegamento A/V (1, in dotazione) oppure mediante un cavo di collegamento A/V con S VIDEO (2, in vendita separatamente).

• Collegare la videocamera alla presa di ingresso del televisore.

3 Riprodurre filmati e fotografie sulla videocamera (p. 17).

- È possibile impostare il rapporto di formato in base al televisore collegato (ampio/4:3) toccando (HOME) → → [IMPOST.USCITA] → [IMMAGINE TV] → [16:9] o [4:3] → OK → . ✗

Salvataggio di filmati e fotografie con un computer

Preparazione di un computer (Windows)

È possibile effettuare le operazioni seguenti utilizzando “PMB (Picture Motion Browser)”.

• Importazione di immagini in un computer
• Visualizzazione e modifica di immagini importate
  – Creazione di un disco
  – Caricamento di filmati e fotografie su siti Web

Per salvare filmati e fotografie utilizzando un computer, installare prima “PMB” dal CD-ROM in dotazione.

• Non formattare il disco fisso della videocamera da un computer. Diversamente, la videocamera potrebbe non funzionare correttamente.
• È possibile creare dischi da 12 cm del tipo seguente con “PMB”.
• DVD-R/DVD+R/DVD+R DL: non riscrivibile
• DVD-RW/DVD+RW: riscrivibile

Punto 1 Controllo del sistema informatico

SO*1

Microsoft Windows XP SP3®/Windows Vista SP1*8

CPU

Intel Pentium III: 1 GHz o superiore

Applicazione

DirectX 9.0c o versione successivaQuesto prodotto è basato sulla tecnologia DirectX. DirectX deve essere installato.

Memoria

256 MB o superioreAltri requisiti di sistema per SO devono essere soddisfatti.

Disco fisso

Spazio su disco necessario per l’installazione: circa 500 MB (potrebbero essere necessari almeno 5 GB quando si creano dischi DVD).

Schermo

Minimo 1.024 × 768 punti

Altro

Porta USB (deve essere fornita di serie, Hi-Speed USB (compatibile con USB 2.0)), masterizzatore DVD (è necessaria un’unità CD-ROM per l’installazione)

• Non è garantito il funzionamento con tutti gli ambienti di computer.
  *1 È richiesta l'installazione standard. Il funzionamento non è garantito se il sistema operativo è stato aggiornato o è in un ambiente ad avvio multiplo.
  *2 Le versioni a 64 bit e Starter (Edition) non sono supportate.
  * La versione Starter (Edition) non è supportata.

Quando si utilizza un Macintosh

Il software in dotazione “PMB” non è supportato dai computer Macintosh.

Per elaborare fotografie utilizzando un computer Macintosh collegato alla videocamera, consultare il sito Web seguente.

http://guide.d-imaging.sony.co.jp/mac/ms/it/

Punto 2 Installazione del software "PMB" in dotazione

Installare "PMB" prima di collegare la videocamera a un computer.

- Qualora una versione di “PMB” in dotazione con un altro apparecchio sia già stata installata sul computer, controllare la versione (il numero di versione viene visualizzato facendo clic su [Guida] - [Informazioni su PMB]). Confrontare il numero di versione del CD-ROM in dotazione con quello del software “PMB” installato precedentemente e assicurarsi che le versioni siano state installate in ordine, da quella meno recente a quella più recente. Qualora il numero di versione del software “PMB” installato precedentemente sia superiore a quello del software “PMB” della videocamera, disinstallare “PMB” dal computer, quindi reinstallarlo nell’ordine, dalla versione meno recente a quella più recente. Se si installa una versione successiva di “PMB” per prima, alcune funzioni potrebbero non operare correttamente.

- Vedere a pagina 44 nella "Guida all'uso Handycam".

1 Accertarsi che la videocamera non sia collegata al computer.

2 Accendere il computer.

• Per l'installazione effettuare l'accesso come amministratore.
• Prima di installare il software, chiudere tutte le applicazioni in uso sul computer.

3 Inserire il CD-ROM in dotazione nell'unità disco del computer.

Viene visualizzata la schermata di installazione.

- Se la schermata non viene visualizzata, fare clic su [start] → [Computer] (in Windows XP, [Risorse del computer]), quindi fare doppio clic su [SONYPICTUTIL (E:)] (CDROM).

4 Fare clic su [Installa].

NONY Handycam Application Software File 261 Add Product Options Handycam Method OK

5 Selezionare la lingua per l'applicazione da installare, quindi fare clic su [Avanti].

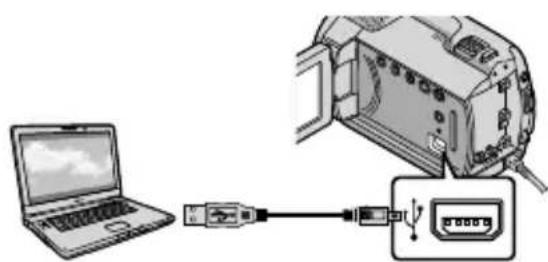

6 Accendere la videocamera, quindi collegarla al computer mediante il cavo USB in dotazione.

Sullo schermo della videocamera viene visualizzata automaticamente la schermata [SELEZ.USB].

7 Toccare [COLLEGAM.USB] sullo schermo della videocamera.

- Qualora la schermata [SELEZ.USB] non venga visualizzata, toccare ⬆ (HOME) → ⏻ (ALTRO) → [COLLEGAM.USB].

ATTESA COLLEGAM.USB COLLEGAM.USB ERIZZ.DISCO SELEZ.USB

8 Fare clic su [Continua] sullo schermo del computer.

9 Leggere attentamente i termini del contratto di licenza. Per accettare i termini, modificare con ♦quindi fare clic su [Avanti] → [Installa].

10 Seguire le istruzioni sullo schermo per installare il software.

• A seconda del computer, potrebbe essere necessario installare software di terzi. Se viene visualizzata la schermata di installazione, seguire le istruzioni per installare il software necessario.
• Se necessario, riavviare il computer per completare l'installazione.

Al termine dell'installazione, verranno visualizzate le icone seguenti.

PMB PMB Guide

Rimuovere il CD-ROM dal computer.

• Altre icone potrebbero venire visualizzate.
• Potrebbe non venire visualizzata alcuna icona, a seconda della procedura di installazione.
• La "Guida all'uso Handycam" non viene installata in questa procedura (p. 44).

Per scollegare la videocamera dal computer

1 Fare clic sull'icona 📋 nella parte inferiore destra del desktop del computer → [Rimozione sicura Periferica di archiviazione di massa USB].

2 Toccare [STP] → [Sì] sullo schermo della videocamera.
3 Scollegare il cavo USB.

Creazione di un disco mediante la pressione di un unico tasto (One Touch Disc Burn)

È possibile salvare filmati e fotografie su un disco semplicemente premendo il tasto (DISC BURN) sulla videocamera. È possibile salvare automaticamente su un disco i filmati e le fotografie registrati sulla videocamera che non sono ancora stati salvati con One Touch Disc Burn.

• Installare prima “PMB” (p. 23), ma non avviare “PMB”.
• Collegare la videocamera alla presa di rete mediante l'alimentatore CA in dotazione per eseguire tale operazione (p. 10).
• Con la funzione One Touch Disc Burn, è possibile salvare solo i filmati e le fotografie registrati sul disco fisso interno.

1 Accendere il computer e inserire un disco vuoto nell'unità DVD.

• Per ulteriori informazioni sui tipi di disco che è possibile utilizzare, vedere a pagina 22.
• Qualora un qualsiasi programma si avvii automaticamente, chiuderlo.

2 Accendere la videocamera e collegarla al computer mediante il cavo USB.

4 Seguire le istruzioni sullo schermo del computer.

- I filmati e le fotografie non vengono salvati sul computer quando si esegue la funzione One Touch Disc Burn.

Importazione di filmati e fotografie in un computer (Easy PC Back-up)

È possibile importare automaticamente in un computer i filmati e le fotografie registrati sulla videocamera che non sono ancora stati salvati con Easy PC Back-up. Accendere prima il computer.

- Collegare la videocamera alla presa mediante l'alimentatore CA in dotazione per eseguire tale operazione (p. 10).

1 Accendere la videocamera e collegarla al computer mediante il cavo USB.

Sullo schermo della videocamera viene visualizzata automaticamente la schermata [SELEZ.USB].

2 Toccare [COLLEGAM.USB] per importare immagini dal disco fisso interno oppure [COLLEGAM. USB] per importare immagini dalla "Memory Stick PRO Duo".

ATTESA COLLEGAM.USB COLLEGAM.USB MASTERIZZ.DISCO SELEZ.USB

La finestra [Handycam Utility] viene visualizzata sullo schermo del computer.

3 Sullo schermo del computer, fare clic su [Easy PC Back-up] → [Importa].

I filmati e le fotografie vengono importati nel computer.

Al termine dell'operazione, viene visualizzata la schermata "PMB".

- Al termine dell'operazione, potrebbe venire visualizzata una schermata per indicare che è in corso l'analisi dei filmati. Per l'analisi dei filmati potrebbe occorrere un lungo periodo di tempo. Nel frattempo, è possibile utilizzare "PMB".

- Per ulteriori informazioni sull'importazione dei filmati e delle fotografie selezionati, vedere la "Guida di PMB" (p. 27).

Modifica dell'unità o della cartella di destinazione per filmati e fotografie

Nella schermata [Handycam Utility] al punto 3 di cui sopra, fare clic su [Easy PC Back-up] → [Cambia]. Nella schermata che viene visualizzata, è possibile selezionare l'unità o la cartella in cui devono essere salvate le immagini.

Avvio di PMB (Picture

Motion Browser)

Fare doppio clic sull'icona del collegamento a "PMB" sullo schermo del computer.

PMB

- Se l'icona non viene visualizzata sullo schermo del computer, fare clic su [start] → [Tutti i programmi] → [Sony Picture Utility] → [PMB] per avviare “PMB”.

È possibile visualizzare, modificare o creare dischi di filmati e fotografie utilizzando "PMB".

Lettura della "Guida di PMB"

Per i dettagli sull'utilizzo di “PMB”, consultare la “Guida di PMB”. Fare doppio clic sull'icona del collegamento a “Guida di PMB” sullo schermo del computer per aprire la “Guida di PMB”.

PMB Guide

- Se l'icona non viene visualizzata sullo schermo del computer, fare clic su [start] → [Tutti i programmi] → [Sony Picture Utility] → [Guida] → [Guida di PMB]. È possibile aprire la “Guida di PMB” anche dalla [Guida] di “PMB”.

Creazione di un disco

È possibile creare un disco selezionando filmati e fotografie importati in precedenza nel computer (p. 26).

1 Accendere il computer e inserire un disco vuoto nell'unità DVD.

• Per ulteriori informazioni sui tipi di disco che è possibile utilizzare, vedere a pagina 22.
• Qualora un qualsiasi programma si avvii automaticamente, chiuderlo.

2 Fare doppio clic sull'icona del collegamento a "PMB" sullo schermo del computer per avviare "PMB".

- È possibile avviare “PMB” anche facendo clic su [start] → [Tutti i programmi] → [Sony Picture Utility] → [PMB].

3 Fare clic su [Cartelle] o [Calendario] sul lato sinistro della finestra, selezionare la cartella o la data, quindi selezionare i filmati e le fotografie.

- Per selezionare più filmati e fotografie, tenere premuto il tasto Ctrl e fare clic sulle miniature.

4

Nella parte superiore della finestra, fare clic su [Manipola] → [Creazione di DVD-Video (SD)].

Viene visualizzata la finestra utilizzata per selezionare filmati e fotografie.

- Per aggiungere filmati e fotografie a quelli selezionati in precedenza, selezionare i filmati e le fotografie desiderati nella finestra principale, quindi trascinarli nella finestra per la selezione dei filmati e delle fotografie.

Per creare un disco seguire le istruzioni sullo schermo.

• Per la creazione di un disco potrebbe occorrere un lungo periodo di tempo.

Copia di un disco

È possibile copiare un disco registrato su un altro disco utilizzando “Video Disc Copier”.

Fare clic su [start] → [Tutti i programmi]

Disc Copier] per avviare il software.

Per ulteriori informazioni, consultare la guida in linea di “Video Disc Copier”.

Modifica dei filmati

È possibile estrarre solo le parti necessarie da un filmato e salvarle come un altro file.

Utilizzando “PMB” selezionare il filmato che si desidera modificare, quindi fare clic su [Manipola] → [Video Trimming] nel menu per visualizzare la finestra Video Trimming. Per ulteriori informazioni, consultare la “Guida di PMB” (p. 27).

Cattura di fotografie da un filmato

È possibile salvare un fotogramma di un filmato come un file di foto.

Nella finestra di riproduzione dei filmati di “PMB”, fare clic su per visualizzare le finestre [Salva fotogramma]. Per ulteriori informazioni, consultare la “Guida di PMB” (p. 27).

Fare clic su

Salvataggio di immagini con un masterizzatore o un registratore di DVD

Creazione di un disco con il masterizzatore DVD dedicato, DVDirect Express

Mediante lo schermo della videocamera, è possibile salvare filmati su un disco utilizzando un masterizzatore DVD dedicato, DVDirect Express (in vendita separatamente). È inoltre possibile riprodurre le immagini salvate sul disco creato.

Consultare anche il manuale delle istruzioni in dotazione con il masterizzatore DVD.

• In questa sezione, DVDirect Express è chiamato "masterizzatore DVD".
• È possibile utilizzare esclusivamente dischi nuovi del seguente tipo:

-DVD-R da 12 cm

_DVD+R da 12 cm

• L'apparecchio non supporta dischi a doppio strato.

1

Accendere la videocamera, quindi collegare il masterizzatore DVD alla presa ♂ (USB) della videocamera con il cavo USB del masterizzatore DVD.

Sullo schermo della videocamera viene visualizzata automaticamente la schermata [UNITÀ ESTERNA].

- Utilizzare l'alimentatore CA in dotazione come fonte di alimentazione (p. 10). Se si utilizza la batteria come fonte di alimentazione, il masterizzatore DVD non funziona.

2

Inserire un disco nuovo nel masterizzatore DVD e chiudere il vassoio del disco.

Sullo schermo della videocamera viene visualizzata automaticamente la schermata [MASTERIZZ.DISCO].

STP Per eseguire il backup delle immagini prive di copia di backup, è necessario un disco. Per eseguire il backup,premere il tasto → . MASTERIZZ.DISCO OPZ.MAST.DISCO

3

Premere (DISC BURN) sul masterizzatore DVD.

I filmati registrati sul disco fisso interno che non sono stati registrati su alcun disco, vengono registrati sul disco.

Una volta creato il disco, il vassoio del disco del masterizzatore DVD si apre, quindi è possibile rimuovere il disco.

- È inoltre possibile utilizzare (DISC BURN) sulla videocamera.

4

Ripetere i punti 2 e 3 se la dimensione di memoria totale dei filmati da masterizzare è superiore a quella del disco.

5

Al termine dell'operazione, toccare [GK]→[STP] sullo schermo della videocamera.

- Toccare [ESTRARRE IL DISCO] e rimuovere il disco inserito.

6

Chiudere il vassoio del disco del masterizzatore DVD e scollegare il cavo USB.

Creazione di un disco con le immagini selezionate

Per duplicare un'immagine su un disco o per creare vari dischi dello stesso tipo, effettuare quanto segue.

① Toccare [OPZ.MAST.DISCO] al punto 3 di cui sopra.

Selezionare il supporto su cui è memorizzato il filmato da masterizzare. HDD MEMORY STICK OPZ.MAST.DISCO

② Selezionare il supporto di registrazione che contiene uno o più filmati che si desidera salvare.

Sullo schermo della videocamera vengono visualizzate le miniature dei filmati.

③ Toccare il filmato che si desidera registrare sul disco.

Viene visualizzato √.

1-1-2009 1/2 OPZ.MAST.DISCO OK Ten.prem.:ANTEPRIMA

Capacità residua del disco

- Tenere premuta l'immagine sullo schermo LCD per confermarla. Toccare 📋 per tornare alla schermata precedente.

- Toccando la data è possibile ricercare le immagini in base alla data.

④ Toccare OK→ [SÌ] sullo schermo della videocamera.

Al termine della creazione del disco, il vassoio del disco del masterizzatore DVD si apre.

⑤ Rimuovere il disco dal masterizzatore DVD, quindi chiudere il vassoio del disco.

- Per creare un disco con lo stesso contenuto, inserire un disco nuovo e toccare [CREA STESSO DISCO].

⑥ Al termine dell'operazione, toccare [ESCI] → [STP] sullo schermo della videocamera.

⑦ Chiudere il vassoio del disco del masterizzatore DVD e scollegare il cavo USB dalla videocamera.

Riproduzione di un disco sul masterizzatore DVD

①Accendere la videocamera, quindi collegare il masterizzatore DVD alla presa ♂ (USB) della videocamera con il cavo USB del masterizzatore DVD.

Viene visualizzata la schermata [UNITÀ ESTERNA].

- È possibile riprodurre i filmati sullo schermo del televisore collegando la videocamera al televisore stesso (p. 20).

②Inserire un disco creato nel masterizzatore DVD.

I filmati presenti sul disco vengono visualizzati come VISUAL INDEX sullo schermo della videocamera.

③Premere il tasto di riproduzione sul masterizzatore DVD.

Il f ilmato viene riprodotto sullo schermo della videocamera.

- È inoltre possibile eseguire il comando s ullo schermo della videocamera (p. 17).

④Al termine dell'operazione, toccare [STP] → [ESTRARRE IL DISCO] sullo schermo della videocamera e rimuovere il disco.
⑤Premere e scollegare il cavo USB.

• Assicurarsi che la videocamera sia accesa. Il masterizzatore DVD viene alimentato dalla videocamera.
• Per creare molti dischi dello stesso tipo è possibile utilizzare [OPZ.MAST.DISCO].
• Durante la creazione di un disco non effettuare alcuna delle seguenti operazioni.

–Spegnere la videocamera

– Scollegare il cavo USB o l'alimentatore CA
– Sottoporre la videocamera a urti o vibrazioni
– Estrarre la “Memory Stick PRO Duo” dalla videocamera

• Non è possibile aggiungere filmati su un disco creato.
• Prima di eliminare i filmati dalla videocamera, riprodurre il disco creato per assicurarsi che la duplicazione sia avvenuta correttamente.
• Se sullo schermo viene visualizzato [Operazione non riuscita.] o [MASTERIZZAZIONE DISCO non riuscita.], inserire un altro disco nel masterizzatore DVD e toccare di nuovo

(DISC BURN).

• Se la dimensione di memoria totale dei filmati da registrare mediante l'operazione DISC BURN è superiore a quella del disco, la creazione del disco si arresta quando viene raggiunto il limite. L'ultimo filmato presente sul disco potrebbe essere incompleto.
• Il tempo di creazione del disco necessario per la duplicazione di filmati è pari a circa 20 - 60 minuti. Potrebbe essere necessario più tempo, a seconda del modo di registrazione o del numero di scene.
• È inoltre possibile riprodurre i dischi creati con un comune lettore DVD. Se la riproduzione non è possibile per qualsiasi ragione, collegare la videocamera al masterizzatore DVD, quindi avviare la riproduzione.
• Sullo schermo della videocamera viene visualizzato il simbolo del disco.
• DVDirect Express potrebbe non essere fornita in alcuni paesi o in alcune regioni.

Creazione di un disco con un masterizzatore DVD e così via, diverso da DVDirect Express

È possibile salvare filmati su un disco collegando la videocamera ad apparecchi per la creazione di dischi, ad esempio un masterizzatore Sony DVD diverso da DVDirect Express, con il cavo USB. Consultare anche i manuali delle istruzioni in dotazione con i dispositivi da collegare. In questa sezione viene descritto il metodo utilizzato per creare un disco collegando la videocamera a un masterizzatore Sony DVD utilizzando il cavo USB.

• Collegare la videocamera alla presa mediante l'alimentatore CA in dotazione per eseguire tale operazione (p. 10).
• Un masterizzatore DVD Sony potrebbe non essere disponibile in alcuni paesi/regioni.

1 Accendere la videocamera e collegare un masterizzatore DVD, e così via alla presa ♂ (USB) della videocamera, mediante il cavo di collegamento USB (in dotazione).

Sullo schermo della videocamera viene visualizzata automaticamente la schermata [SELEZ.USB].

2 Sullo schermo della videocamera, toccare [COLLEGAM.USB] se i filmati sono registrati sul disco fisso interno oppure [COLLEGAM. USB] se sono registrati sulla "Memory Stick PRO Duo".
3 Registrare i filmati sull'apparecchio collegato.

- Per i dettagli, consultare i manuali delle istruzioni in dotazione con l'apparecchio da collegare.

4 Al termine dell'operazione, toccare [STP] → [Sì] sullo schermo della videocamera.
5 Scollegare il cavo USB.

Creazione di un disco con un registratore e simili

È possibile duplicare su un disco o una videocassetta le immagini riprodotte sulla videocamera, collegando quest'ultima a un registratore di dischi, a un masterizzatore DVD Sony diverso da DVDirect Express e così via mediante il cavo di collegamento A/V. Collegare l'apparecchio in uno dei modi 1 o 2. Consultare anche i manuali delle istruzioni in dotazione con i dispositivi da collegare. Selezionare il supporto di registrazione contenente i filmati che si desidera duplicare prima di iniziare l'operazione (p. 36).

- Collegare la videocamera alla presa mediante l'alimentatore CA in dotazione per eseguire tale operazione (p. 10).

1 Cavo di collegamento A/V (in dotazione) Collegare il cavo di collegamento A/V alle prese di ingresso di un altro apparecchio.
2 Cavo di collegamento A/V con S VIDEO (in vendita separatamente) Durante il collegamento a un altro dispositivo mediante la presa S VIDEO utilizzando un cavo di collegamento A/V con un cavo S VIDEO (in vendita separatamente), è possibile ottenere immagini di qualità superiore rispetto a quelle ottenute impiegando un cavo di collegamento A/V. Collegare le spine bianca e rossa (audio sinistro/destro) e la spina S VIDEO (canale S VIDEO) del cavo di collegamento A/V con un cavo S VIDEO. Se si collega solo la spina S VIDEO, non sarà possibile sentire l'audio. Il collegamento della spina gialla (video) non è necessario.

Flusso del segnale

1 Inserire il supporto di registrazione nell'apparecchio di registrazione.

- Se l'apparecchio di registrazione dispone di un selettore di ingresso, impostarlo sul modo di ingresso.

2 Collegare la videocamera all'apparecchio di registrazione (registratore di dischi ecc.) con il cavo di collegamento A/V 1 (in dotazione) o con un cavo di collegamento A/V con S VIDEO 2 (in vendita separatamente).

- Collegare la videocamera alle prese di ingresso dell'apparecchio di registrazione.

3 Avviare la riproduzione sulla videocamera, quindi avviare la registrazione sull'apparecchio di registrazione.

- Per i dettagli, consultare i manuali delle istruzioni in dotazione con l'apparecchio di registrazione.

4 Una volta completata la duplicazione, arrestare l'apparecchio di registrazione, quindi la videocamera.

• Poiché la duplicazione viene effettuata mediante il trasferimento di dati analogico, è possibile che la qualità delle immagini si riduca.

• Per nascondere le indicazioni (ad esempio il contatore e così via) sul monitor collegato, toccare ⚠ (HOME) → ⚡ IMPOSTAZIONI) → [IMPOST.USCITA] → [USC.VISUAL.] → [LCD] (impostazione predefinita) → Ⓔ OK → Ⓞ → ⒫

• Per registrare la data, l'ora o i dati delle impostazioni della videocamera, toccare (HOME) → → [IMP.VISUAL.IMM.] → [CODICE DATI] → l'impostazione desiderata → OK → ☐ ☒. Inoltre, toccare (HOME) → → [IMPOST.USCITA] → [USC.VISUAL.] → [USC.V./LCD] → OK → ☐ → .☒

• Se il formato dello schermo degli apparecchi di visualizzazione (televisore, e così via) è 4:3, toccare ⬆ (HOME) → ⚪ IMPOSTAZIONI) → [IMPOST.USCITA] → [IMMAGINE TV] → [4:3] → ⏻ OK → Ⓥ. ✗
• Quando si collega la videocamera a un apparecchio monofonico, collegare la spina gialla del cavo di collegamento A/V alla presa dell'ingresso video e la spina bianca (canale sinistro) o la spina rossa (canale destro) alla presa di ingresso audio sull'apparecchio.
• Un masterizzatore DVD Sony potrebbe non essere disponibile in alcuni paesi/regioni.

Uso ottimale della videocamera

Eliminazione di filmati e fotografie

È possibile liberare spazio sul supporto eliminando filmati e fotografie dal supporto di registrazione.

Selezionare il supporto di registrazione contenente i filmati e le fotografie che si desidera eliminare prima di iniziare l'operazione (p. 36).

1 Toccare (HOME) → (ALTRO) → [CANCELLA].

2 Per eliminare filmati, toccare [☐ CANCELLA] → [☐ CANCELLA].

• Per eliminare fotografie, toccare [■ CANCELLA] → [■ CANCELLA].

3 Toccare e visualizzare il simbolo √ sui filmati o sulle fotografie da eliminare.

60min 1-1-2009 1/1 CANCELLA OK Ten.prem.:ANTEPRIMA

4 Toccare OK [Sì] → OK ✗

- Per eliminare contemporaneamente tutti i filmati Al punto 2, toccare [☐ CANCELLA] → [☐ CANC.TUTTO] → [SÌ] → [SÌ] → OK → ✗.

- Per eliminare contemporaneamente tutte le fotografie Al punto 2, toccare [■CANCELLA] → [■CANC.TUTTO] → [SÌ] → [SÌ] → OK → ✗.

Formattazione del supporto di registrazione

La formattazione elimina tutti i filmati e le fotografie in modo da recuperare spazio libero per la registrazione.

• Collegare la videocamera alla presa di rete mediante l'alimentatore CA in dotazione per eseguire tale operazione (p. 10).
• Per evitare la perdita di immagini importanti, salvarle (p. 22, 29) prima di formattare il supporto di registrazione.

1 Toccare (HOME) → (GESTIONE SUPPORTO) → [FORMATTAZ.SUPP.].

2 Toccare il supporto di registrazione da formattare ([HDD] o [MEMORY STICK]).

3 Toccare [Sì] → [Sì] → OK.

• Mentre è visualizzato [Esecuzione in corso...], non chiudere lo schermo LCD, non utilizzare i tasti della videocamera, non scollegare l'alimentatore CA né estrarre la "Memory Stick PRO Duo" dalla videocamera (la spia ACCESS/ di accesso è illuminata o lampeggia durante la formattazione del supporto).
  • Vengono eliminati anche i filmati e le fotografie protetti.

Come affrontare le condizioni di ripresa

Nel menu è disponibile una vasta gamma di impostazioni e opzioni di regolazione (p. 39).

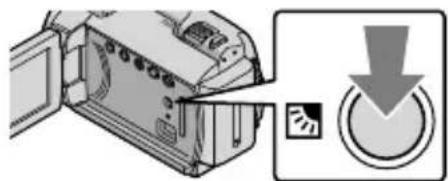

Regolazione dell'esposizione per i soggetti in controluce (Controluce)

Per regolare l'esposizione di soggetti in controluce, premere 📄 (controluce) per visualizzare 📄. Per annullare la funzione controluce, premere di nuovo 📄 (controluce).

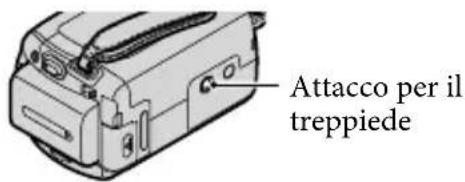

Utilizzo di un treppiede

Montare il treppiede (in vendita separatamente) sul rispettivo attacco utilizzando una vite per treppiede (in vendita separatamente; la lunghezza della vite deve essere inferiore a 5,5 mm).

Attacco per il treppiede

Modifica del supporto di registrazione

È possibile selezionare il disco fisso interno o la “Memory Stick PRO Duo” come supporto di registrazione, di riproduzione o di modifica sulla videocamera. Selezionare separatamente il supporto da utilizzare per i filmati e per le fotografie.

Nell'impostazione predefinita, sia i filmati che le fotografie vengono registrati sul disco fisso.

• È possibile effettuare le operazioni di registrazione, riproduzione e modifica sul supporto selezionato.
  • Per ulteriori informazioni sul tempo di registrazione dei filmati, vedere a pagina 52.

Selezione del supporto per i filmati

1 Toccare (HOME) → (GESTIONE SUPPORTO) → [IMP.SUPP.FILM.].

Viene visualizzata la schermata [IMP. SUPP.FILM.].

2 Toccare il supporto desiderato.
3 Toccare [Sì] → OK. Il supporto di registrazione viene cambiato.

Selezione del supporto per le fotografie

1 Toccare (HOME) →

(GESTIONE SUPPORTO) → [IMP.SUPP.FOTO].

Viene visualizzata la schermata [IMP. SUPP.FOTO].

2 Toccare il supporto di registrazione desiderato.

3 Toccare [Sì] → OK.

Il supporto di registrazione viene cambiato.

Per controllare le impostazioni del supporto di registrazione

Accendere la spia (filmato) per controllare il supporto di registrazione utilizzato per i filmati, oppure la spia

(foto) per le fotografie. L'icona del supporto viene visualizzata nell'angolo superiore destro dello schermo.

9 Disco fisso interno

☐: "Memory Stick PRO Duo"

Inserimento della "Memory Stick PRO Duo"

- Impostare il supporto di registrazione su [MEMORY STICK] per registrare filmati e/o fotografie sulla “Memory Stick PRO Duo” (p. 36).

Tipi di "Memory Stick" che è possibile utilizzare con la videocamera

- Per la registrazione di filmati, si consiglia di utilizzare una “Memory Stick PRO Duo” da 512 MB o superiore contrassegnata dalla dicitura:

• MEMORY STICK PRO Duo (“Memory Stick PRO Duo”)*
• MEMORY STICK PRO-HG Duo ("Memory Stick PRO-HG Duo")

* È possibile utilizzare sia le schede contrassegnate con Mark2 che quelle non contrassegnate da tale marchio.

- Con la presente videocamera, è possibile utilizzare “Memory Stick PRO Duo” di dimensioni fino a 16 GB.

1 Aprire il coperchio della "Memory Stick Duo", quindi inserire la "Memory Stick PRO Duo" nell'alloggiamento per "Memory Stick Duo" finché non scatta in posizione.

• Se la “Memory Stick PRO Duo” viene inserita forzatamente nell’alloggiamento nella direzione errata, è possibile che la “Memory Stick PRO Duo”, l’alloggiamento per “Memory Stick Duo” o i dati di immagine subiscano danni.
• Chiudere il coperchio della “Memory Stick Duo” dopo aver inserito la “Memory Stick PRO Duo”.

Spia di accesso ("Memory Stick PRO Duo")

Quando si inserisce una nuova "Memory Stick PRO Duo" mentre la spia (filmato) è illuminata, viene visualizzata la schermata [Crea un nuovo file di database di immagini.].

2 Toccare [Sì].

- Per registrare solo fotografie su una "Memory Stick PRO Duo", toccare [NO].

- Se al punto 2 viene visualizzato il messaggio [Impossibile creare un nuovo file di database di immagini. È possibile che lo spazio disponibile non sia sufficiente.], formattare la “Memory Stick PRO Duo” (p. 35).

Per estrarre la "Memory Stick PRO Duo" Aprire il coperchio della "Memory Stick Duo", quindi premere leggermente una volta verso l'interno la "Memory Stick PRO Duo".

• Non aprire il coperchio della “Memory Stick Duo” durante la registrazione.
• Durante l'inserimento o l'estrazione della "Memory Stick PRO Duo", assicurarsi che la "Memory Stick PRO Duo" non fuoriesca e cada.

Duplicazione o copia di filmati e fotografie memorizzati sul disco fisso interno in una "Memory Stick PRO Duo"

Toccare (HOME) → (ALTRO) → [DUPLICA FILMATO]/[COPIA FOTO], quindi seguire le indicazioni visualizzate sullo schermo.

Personalizzazione della videocamera con i menu

- Le voci di menu sono descritte più dettagliatamente e con fotografie a colori nella "Guida all'uso Handycam" (p. 44).

Uso di HOME MENU

Premendo il tasto ⚠HOME), viene visualizzato HOME MENU. È possibile modificare le impostazioni della videocamera.

(HOME) Tasto (HOME)*

1 Toccare la categoria desiderata → la voce di menu da modificare.

Voce di menu FILMATO FOTO BIPRESA Categoria

2 Seguire le istruzioni sullo schermo.

3 Dopo avere completato l'impostazione, toccare OK.

• Se la voce non è presente sullo schermo, toccare 📄/♥.
• Per tornare alla schermata precedente, toccare 📄.
• Per nascondere la schermata HOME MENU, toccare ✗.
• Non è possibile selezionare le voci o le impostazioni disattivate.

Uso della funzione HELP

Per visualizzare le descrizioni su HOME MENU, toccare ? (HELP) nella schermata HOME MENU (la parte inferiore dell'icona ? diventa arancione). Quindi, toccare la voce di cui si desidera visualizzare le informazioni.

Uso di OPTION MENU

OPTION MENU viene visualizzato allo stesso modo dei menu a comparsa dei computer visualizzati facendo clic con il pulsante destro del mouse. Vengono visualizzate le voci di menu che è possibile modificare.

(OPTION)

1 Toccare la scheda desiderata → la voce di cui modificare l'impostazione.

Voce di menu ESP./FUOCO SPOT ESPOS.SPOT AUTOMATICO FUOCO SPOT RIPR.RAVV. AUTOMATICO DISATTIV. Scheda

2 Dopo avere completato l'impostazione, toccare OK.

• Se la voce desiderata non si trova nella schermata, toccare un'altra scheda (potrebbe non essere presente alcuna scheda).
• Non è possibile utilizzare OPTION MENU durante l'uso della funzione Easy Handycam.

Categoria (MPRESA)

FILMATO ......p. 13

FOTO ......p. 15

Categoria (VISUALIZZA IMMAGINI)

VISUAL INDEX ......p. 17

FOTOGRAMMI ...... p. 17

VOLTI p. 17

PLAYLIST......Visualizza e riproduce una playlist di filmati.

Categoria (ALTRO)

CANCELLA

□ CANCELLA......p. 35

CANCELLA ......p. 35

CATTURA FOTO ....Cattura fotografie da scene desiderate di filmati.

DUPLICA FILMATO ......p. 38

COPIA FOTO

COPIA selezione .....p. 38

SELEZIONA per data .....p. 38

MDFC

□ CANCELLA......p. 35

■ CANCELLA ......p. 35

PROTEGGI □ ......Imposta la protezione per evitare di eliminare filmati.

PROTEGGI ▪ ...... Imposta la protezione per evitare di eliminare fotografie.

DIVIDI ...... Divide i filmati.

MODIF.PLAYLIST

AGGIUNGI ...... Aggiunge un filmato a una playlist.

☐ AGG.per data ...... Aggiunge contemporaneamente tutti i filmati registrati lo stesso giorno a una playlist.

ELIMINA 📄 ......Elimina un filmato da una playlist.

ELIM.TUTTI 📄 ......Elimina tutti i filmati da una playlist.

SPOSTA......Modifica l'ordine dei filmati in una playlist.

COLLEGAM.USB

COLLEGAM.USB ☐ ..... Collega il disco fisso interno tramite USB.

COLLEGAM.USB 📄 ...... Collega la “Memory Stick PRO Duo” tramite USB.

MASTERIZZ.DISCO .....p. 25

BATTERY INFO ...... Visualizza le informazioni sulla batteria.

Categoria (GESTIONE SUPPORTO)

IMP.SUPP.FILM. ......p. 36

IMP.SUPP.FOTO ......p37

INFO SUPPORTO ...... Visualizza le informazioni sul supporto di registrazione, ad esempio lo spazio libero.

FORMATTAZ.SUPP. ......p 35

RIP.F.DBASE IMM.....p47

Categoria (IMPOSTAZIONI)

IMP.FILM.VCAM.

MODO REG. ....Imposta il modo di registrazione dei filmati. Per registrare soggetti in rapido movimento, si consiglia di utilizzare una qualità di immagine elevata, ad esempio [HQ].

MODO AUDIO*......Imposta il formato audio (5,1 canali surround/2 canali stereo).

SEL.RP.FORM. ....Imposta il rapporto di formato da orizzontale a verticale per la registrazione di filmati.

ZOOM DIGIT. ...... p 14

STEADYSHOT ......p. 14

OTTR.LENTO AUTO ..... Regola automaticamente la velocità dell'otturatore.

CORN.GUIDA...... Visualizza la cornice per assicurare che il soggetto sia orizzontale o verticale.

IMP.RESIDUO□ ...... Imposta la modalità di visualizzazione del tempo di registrazione residuo del supporto.

IMPOSTA ☐VOLTI ......Imposta la creazione della schermata Indice volti.

IMP.FOTO VCAM.

DIM.IMMAG. ...... Imposta le dimensioni della fotografia.

N.FILE ...... Imposta la modalità di assegnazione del numero file.

OTTR.LENTO AUTO ..... Regola automaticamente la velocità dell'otturatore.

CORN.GUIDA...... Visualizza la cornice per assicurare che il soggetto sia orizzontale o verticale.

IMP.VISUAL.IMM.

CODICE DATI ...... Visualizza i dati dettagliati sulla registrazione durante la riproduzione.

IMP.AUDIO/DISPL.

VOLUME ......p 18

SEGN.ACUST. ......p 12

LUMIN.LCD ......Regola la luminosità dello schermo LCD.

LV.RTRIL.LCD...... Regola la retroilluminazione dello schermo LCD.

COLORE LCD ...... Regola l'intensità dei colori dello schermo LCD.

IMPOST.USCITA

IMMAGINE TV ......p. 21

USC.VISUAL......Imposta se visualizzare o meno le indicazioni sullo schermo del televisore.

IMP.OR./A LING.

IMP.OROLOGIO ......p 11

MODO DEMO......Imposta se visualizzare o meno la dimostrazione.

CAL.PAN.TAT. ....Calibra il pannello a sfioramento.

SPEGNIM.AUTO ...... Modifica l'impostazione [SPEGNIM.AUTO] (p. 10).

ATTIVA CON LCD ......Imposta se attivare o meno l'accensione e lo spegnimento della videocamera quando si apre e si chiude lo schermo LCD.

SENSORE CAD. ......p. 4

• [IMP.AUDIO/DISPL.] viene sostituito da [IMPOST.AUDIO] durante l'uso della funzione Easy Handycam.
  * DCR-SR57E/SR67E/SR77E/SR87E

Elenco di OPTION MENU

Le voci seguenti sono disponibili solo in OPTION MENU.

Scheda

ESP./FUOCO SPOT ......Regola contemporaneamente la luminosità e la messa a fuoco per il soggetto selezionato.

ESPOS.SPOT......Regola la luminosità delle immagini in base a un soggetto toccato sullo schermo.

FUOCO SPOT ......Regola la messa a fuoco su un soggetto toccato sullo schermo.

RIPR.RAVV. ......Riprende un soggetto a fuoco con lo sfondo sfocato.

ESPOSIZIONE ......Regola la luminosità di filmati e fotografie.

FOCUS ...... Mette a fuoco manualmente.

SELEZIONE SCENA ......Seleziona un'impostazione di registrazione appropriata in base al tipo di scena, ad esempio un panorama notturno o una spiaggia.

BILAN.BIANCO ...... Regola il bilanciamento del bianco.

Scheda

DISSOLVENZA ......Esegue la dissolvenza in apertura o in chiusura delle scene.

Scheda

MIC.ZOOM INCOR. ......Registra filmati con audio direzionale relativo all'impostazione dello zoom.

LIV.RIF.MIC. ....Imposta il livello del microfono.

TIMER AUTO .... Utilizzato durante la registrazione di fotografie.

La scheda dipende dalla situazione/nessuna scheda

VISUAL.SERIE ...... Riproduce una serie di fotografie.

IMP.VISUAL.SERIE ......Imposta l'opzione di ripetizione per la visualizzazione in serie.

Come ottenere informazioni dettagliate dalla "Guida all'uso Handycam"

La “Guida all’uso Handycam” è una guida per l’utente progettata per essere letta sullo schermo di un computer. Vengono descritte le funzioni della videocamera, alcune delle quali con fotografie a colori. La “Guida all’uso Handycam” deve essere consultata quando sono necessarie ulteriori informazioni sul funzionamento della videocamera.

1 Per installare la "Guida all'uso Handycam" su un computer Windows, inserire il CD-ROM in dotazione nell'unità disco del computer.

2 Quando viene visualizzata la schermata di installazione, fare clic su [Guida all'uso Handycam].

3 Selezionare la lingua desiderata e il nome del modello della videocamera, quindi fare clic su [Guida all'uso Handycam (PDF)].

- Il nome del modello della videocamera è stampato sulla sua parte inferiore.

4 Fare clic su [Exit] → [Exit], quindi rimuovere il CD-ROM dal computer.

Per visualizzare la “Guida all’uso Handycam”, fare doppio clic sull'icona del relativo collegamento sullo schermo del computer.

PDF SONY SONY (PDF) HANOCAM

- Se si utilizza un computer Macintosh, aprire la cartella [Handbook] - [IT] nel CD-ROM, quindi copiare [Handbook.pdf].

- Per leggere la “Guida all’uso Handycam” è necessario utilizzare Adobe Reader. Se quest’ultimo non è installato sul computer, è possibile scaricarlo dalla pagina Web Adobe Systems: http://www.adobe.com/

- Consultare la “Guida di PMB” per ulteriori informazioni sul software “PMB” in dotazione (p. 27).

Informazioni aggiuntive

? Guida alla soluzione dei problemi

Se durante l'uso della videocamera si verificano dei problemi, utilizzare la seguente tabella per tentare di risolverli. Qualora il problema persista, scollegare la fonte di alimentazione e contattare un rivenditore Sony.

Note prima di inviare in riparazione la videocamera

• Potrebbe essere necessario inizializzare o sostituire il disco fisso corrente della videocamera, a seconda del problema. In questa eventualità, i dati memorizzati sul disco fisso verranno eliminati. Assicurarsi di salvare su un altro supporto (backup) i dati presenti sul disco fisso interno, prima di inviare in riparazione la videocamera. Non sarà possibile risarcire eventuali perdite di dati sul disco fisso.
• Durante la riparazione, potrebbe essere necessario controllare una quantità minima dei dati memorizzati sul disco fisso per poter indagare sull'origine del problema. Tuttavia, il rivenditore Sony non copierà né conserverà i dati dell'utente.
• Consultare la “Guida all’uso Handycam” (p. 44) per i dettagli sui sintomi della videocamera, e la “Guida di PMB” (p. 27) per le informazioni sul collegamento della videocamera a un computer.

Non è possibile attivare l'alimentazione.

• Inserire un blocco batteria carico nella videocamera (p. 9).
• Collegare la spina dell'alimentatore CA alla presa di rete (p. 9).

La videocamera non funziona anche se è accesa.

- Dopo l'accensione sono necessari alcuni secondi prima che la videocamera sia pronta per la ripresa. Non si tratta di un problema di funzionamento.

• Scollegare l'alimentatore CA dalla presa di rete o rimuovere il blocco batteria, quindi ricollegarlo dopo circa 1 minuto. Se la videocamera continua a non funzionare, premere RESET (p. 56) utilizzando un oggetto appuntito (se si preme RESET, tutte le impostazioni, inclusa quella dell'orologio, vengono azzerate).
• La temperatura della videocamera è estremamente elevata. Spegnere la videocamera e lasciarla per qualche minuto in un luogo fresco.
• La temperatura della videocamera è estremamente bassa. Lasciare accesa la videocamera. Qualora non si riesca ancora a far funzionare la videocamera, spegnerla e portarla in un luogo caldo. Lasciare la videocamera in tale luogo per qualche minuto, quindi accenderla.

La videocamera si surriscalda.

- La videocamera potrebbe scaldarsi durante l'uso. Non si tratta di un problema di funzionamento.

La videocamera si spegne improvvisamente.

• Utilizzare l'alimentatore CA (p. 10).
- Riaccendere la videocamera.
• Caricare il blocco batteria (p. 9).

Premendo START/STOP o PHOTO le immagini non vengono registrate.

• Premere MODE per accendere la spia (filmato) o (foto).
• La videocamera sta registrando l'immagine appena ripresa sul supporto di registrazione. Durante questa fase, non è possibile effettuare alcuna nuova registrazione.
• Il supporto di registrazione è pieno. Eliminare le immagini non necessarie (p. 35).
• Il numero complessivo di scene dei filmati o di fotografie ha superato la capacità di registrazione della videocamera. Eliminare le immagini non necessarie (p. 35).

La registrazione si arresta.

- La temperatura della videocamera è estremamente alta/bassa. Spegnere la videocamera e lasciarla per qualche minuto in un luogo fresco/caldo.

"PMB" non può essere installato.

- Controllare l'ambiente informatico o la procedura di installazione richiesta per installare "PMB" (p. 22).

"PMB" non funziona correttamente.

- Chiudere “PMB” e riavviare il computer.

La videocamera non viene riconosciuta dal computer.

• Scollegare le periferiche dalla presa USB del computer, ad eccezione della tastiera, del mouse e della videocamera.
• Scollegare il cavo USB dal computer e dalla videocamera, quindi riavviare il computer e collegarlo di nuovo alla videocamera nell'ordine corretto.

Indicazioni di autodiagnostica/Indicatori di avviso

Se sullo schermo LCD vengono visualizzati degli indicatori, controllare quanto riportato di seguito.

Qualora i problemi persistano nonostante siano stati effettuati un paio di tentativi per risolverli, contattare un rivenditore Sony o un centro di assistenza tecnica Sony autorizzato locale.

C:04:□□

- Il blocco batteria non è un blocco batteria "InfoLITHIUM" (serie H). Utilizzare un blocco batteria "InfoLITHIUM" (serie H) (p. 9).

- Collegare in modo saldo la spina DC dell'alimentatore CA alla presa DC IN della videocamera (p. 9).

C:13:□□ / C:32:□□

- Scollegare la fonte di alimentazione. Ricollegarla, quindi utilizzare di nuovo la videocamera.

E:20:□□ / E:31:□□ / E:61:□□ /

E:62:□□ / E:91:□□ / E:94:□□

- È necessario far riparare la videocamera. Contattare un rivenditore Sony o un centro assistenza Sony autorizzato locale. Riferire il codice a 5 caratteri che inizia con la lettera “E”.

101-0001

- Se l'indicatore lampeggia lentamente, il file è danneggiato o illeggibile.

- Il disco fisso della videocamera è pieno. Eliminare le immagini non necessarie sul disco fisso (p. 35).

- Potrebbe essersi verificato un errore con il disco fisso della videocamera.

• La batteria è quasi scarica.

[回]

- La temperatura della videocamera sta aumentando. Spegnere la videocamera e lasciarla in un luogo fresco.

- La temperatura della videocamera è bassa. Far riscaldare la videocamera.

[NO TEXT]

• Non è inserita alcuna “Memory Stick PRO Duo” (p. 37).
• Se l'indicatore lampeggia, lo spazio disponibile per la registrazione di immagini non è sufficiente. Eliminare le immagini non necessarie (p. 35), oppure formattare la "Memory Stick PRO Duo" (p. 35) dopo avere memorizzato le immagini su altri supporti.
• Il file di database di immagini è danneggiato. Controllare il file di database di immagini toccando (HOME) → GESTIONE SUPPORTO) → [RIP.F.DBASE IMM.] → il supporto di registrazione.

[NO TEXT]

- La “Memory Stick PRO Duo” è danneggiata. Formattare la “Memory Stick PRO Duo” con la videocamera (p. 35).

[2]

- È stata inserita una “Memory Stick Duo” non compatibile (p. 37).

←

- L'accesso alla "Memory Stick PRO Duo" è stato limitato su un altro apparecchio.

0

- La videocamera non è stabile. Tenere saldamente la videocamera con entrambe le mani. Tuttavia, tenere presente che l'indicatore di avviso relativo alle vibrazioni rimane visualizzato.

B

- La funzione del sensore di rilevamento cadute è attiva. Potrebbe non essere possibile registrare o riprodurre immagini.

- Il supporto di registrazione è pieno. Eliminare le immagini non necessarie (p. 35).

Precauzioni

Uso e manutenzione

- Non utilizzare o conservare la videocamera e gli accessori nei luoghi seguenti:

• In luoghi eccessivamente caldi, freddi o umidi. Non esporli mai a temperature superiori a 60 °C, ad esempio alla luce solare diretta, in prossimità di radiatori o all'interno di un'auto parcheggiata al sole. Potrebbero presentare problemi di funzionamento o deformarsi.
• In prossimità di forti campi magnetici o di vibrazioni meccaniche. La videocamera potrebbe presentare problemi di funzionamento.
• In prossimità di onde radio o radiazioni potenti. La videocamera potrebbe non essere in grado di registrare correttamente.
• In prossimità di sintonizzatori AM e di apparecchi video. Potrebbero verificarsi disturbi.
• Su spiagge di sabbia o in luoghi polverosi. Qualora della sabbia o della polvere penetrino nella videocamera, quest'ultima potrebbe presentare problemi di funzionamento, talvolta irreparabili.

• In prossimità di finestre o in esterni, dove lo schermo LCD o l'obiettivo possono essere esposti alla luce diretta del sole. L'interno dello schermo LCD potrebbe subire danni.

• Utilizzare la videocamera con alimentazione da 6,8 V/7,2 V CC (blocco batteria) o da 8,4 V CC (alimentatore CA).

• Per il funzionamento con l'alimentazione CC o CA, utilizzare gli accessori consigliati nelle presenti istruzioni per l'uso.
• Non far bagnare la videocamera esponendola, ad esempio, alla pioggia o all'acqua del mare. Se si bagna, la videocamera potrebbe presentare problemi di funzionamento, talvolta irreparabili.
• Qualora oggetti solidi o sostanze liquide penetrino all'interno della videocamera, scollegarla e farla controllare da un rivenditore Sony prima di utilizzarla di nuovo.

• Maneggiare il prodotto con cura ed evitare di smontarlo, modificarlo, sottoporlo a urti o impatti quali colpi, cadute o calpestamenti. Prestare particolare attenzione all'obiettivo.

• Tenere lo schermo LCD chiuso quando la videocamera non viene utilizzata.

• Non avvolgere la videocamera in un asciugamano o simili durante l'uso. In caso contrario, è possibile che si surriscaldi internamente.
• Per scollegare il cavo di alimentazione, tirarlo afferrando la spina e non il cavo stesso.
• Non danneggiare il cavo di alimentazione, ad esempio collocandovi sopra oggetti pesanti.
  • Non utilizzare batterie deformate o danneggiate.
• Mantenere puliti i contatti metallici.

• Qualora la pila produca una perdita di liquido elettrolitico:

• Consultare un centro di assistenza Sony autorizzato locale.

• Lavare via il liquido eventualmente entrato in contatto con la pelle.
• Qualora il liquido entri in contatto con gli occhi, sciacquare abbondantemente con acqua e consultare un medico.

Se la videocamera non viene utilizzata per periodi di tempo prolungati

• Per mantenere la videocamera in uno stato ottimale per un lungo periodo di tempo, accenderla e lasciarla funzionare registrando e riproducendo immagini approssimativamente una volta al mese.
• Scaricare completamente il blocco batteria prima di riporlo.

Schermo LCD

• Non esercitare pressione eccessiva sullo schermo LCD, perché questo potrebbe danneggiarlo.
• Se la videocamera viene utilizzata in un luogo freddo, è possibile che sullo schermo LCD venga visualizzata un'immagine residua. Non si tratta di un problema di funzionamento.
• Durante l'uso della videocamera, è possibile che la parte posteriore dello schermo LCD si surriscaldi. Non si tratta di un problema di funzionamento.

Pulizia dello schermo LCD

- Se lo schermo LCD viene sporcato da impronte o polvere, si consiglia di pulirlo utilizzando un panno morbido. Qualora si utilizzi il kit di pulizia per schermi LCD (in vendita separatamente), non applicare il liquido di pulizia direttamente sullo schermo LCD. Utilizzare la carta di pulizia inumidita con il liquido.

Cura e manutenzione del corpo della videocamera

• Qualora il corpo della videocamera sia sporco, pulirlo con un panno morbido leggermente inumidito con acqua, quindi asciugarlo con un panno morbido asciutto.
• Per non danneggiare il rivestimento, non effettuare quanto riportato di seguito:
• Utilizzare sostanze chimiche quali solventi, benzina, alcol, panni trattati chimicamente, repellenti, insetticidi e creme solari.
• Utilizzare la videocamera con le mani sporche di tali sostanze.
  – Lasciare che il corpo della videocamera entri in contatto con oggetti di gomma o in vinile per un periodo di tempo prolungato.

Cura e conservazione dell'obiettivo

• Pulire la superficie dell'obiettivo utilizzando un panno morbido nei casi seguenti:
• Quando sulla superficie dell'obiettivo sono presenti impronte
  – In luoghi caldi o umidi
• Quando l'obiettivo viene esposto alla salsedine, ad esempio al mare
• Conservare l'obiettivo in un luogo ben ventilato e non esposto a polvere o sporcizia.
• Per evitare la formazione di muffa, pulire regolarmente l'obiettivo come descritto in precedenza.

Carica della batteria ricaricabile preinstallata

La videocamera dispone di una batteria ricaricabile preinstallata che consente di conservare la data, l'ora e altre impostazioni anche quando la videocamera è spenta. La batteria

ricaricabile preinstallata viene sempre caricata quando la videocamera è collegata alla presa di rete mediante l'alimentatore CA o quando il blocco batteria è inserito. La batteria ricaricabile si scarica completamente dopo circa 3 mesi, se la videocamera non viene utilizzata. Utilizzare la videocamera dopo avere caricato la batteria ricaricabile preinstallata. Tuttavia, anche se non si carica la batteria ricaricabile preinstallata, questo non influisce sul funzionamento della videocamera, a meno che non si intenda registrare la data.

Procedure

Collegare la videocamera ad una presa di rete utilizzando l'alimentatore CA in dotazione, quindi lasciarla con lo schermo LCD chiuso per almeno 24 ore.

Nota sullo smaltimento/cessione della videocamera

Anche se si esegue la funzione [FORMATTAZ. SUPP.] o la formattazione, è possibile che alcuni dati non vengano completamente eliminati dal disco fisso.

Prima di cedere la videocamera, si consiglia di eseguire la funzione [SVUOTA] (vedere la sezione “Come ottenere informazioni dettagliate dalla “Guida all’uso Handycam” ” a pagina 44.) per evitare il recupero dei propri dati personali. Inoltre, per smaltire la videocamera, si consiglia di distruggerla fisicamente.

Nota sullo smaltimento/cessione della "Memory Stick PRO Duo"

Anche se si eliminano i dati contenuti nella “Memory Stick PRO Duo” o si formatta la “Memory Stick PRO Duo” sulla videocamera o su un computer, è possibile che i dati non vengano eliminati completamente dalla “Memory Stick PRO Duo”. Prima di consegnare la “Memory Stick PRO Duo” a qualcuno, si consiglia di eliminarne completamente i dati utilizzando un software di cancellazione dei dati su un computer. Inoltre, per smaltire la “Memory Stick PRO Duo”, si consiglia di distruggere il corpo della “Memory Stick PRO Duo” stessa.

Caratteristiche tecniche

Sistema

Formato del segnale: colore PAL, standard CCIR

Formato di registrazione dei filmati

Formato file di foto

: compatibile con DCF Ver.2.0

: compatibile con Exif Ver.2.21

: compatibile con MPF Baseline

Supporto di registrazione (filmato/foto)

Disco fisso:

DCR-SR37E/SR47E: 60 GB

DCR-SR38E/SR48E: 70 GB

Nella misurazione della capacità dei supporti di memorizzazione, 1 GB è pari a 1 miliardo di byte, una frazione dei quali viene utilizzata per la gestione dei dati.

Dispositivo di immagine

2,25 mm (tipo 1/8) CCD (dispositivo ad accoppiamento di carica)

Numero di pixel approssimativo: 800 000

Effettivi (filmato, 16:9): circa 490 000 pixel

Effettivi (fotografie, 16:9): circa 310 000 pixel

Effettivi (fotografie, 4:3): circa 410 000 pixel DCR-SR77E/SR87E

3,0 mm (tipo 1/6) CCD (dispositivo ad accoppiamento di carica)

Numero di pixel approssimativo: 1 070 000

Effettivi (filmato, 16:9): circa 670 000 pixel

Effettivi (fotografie, 16:9): circa 750 000 pixel

Effettivi (fotografie, 4:3): circa 1 000 000 pixel

Obiettivo

25× (ottico), 50×, 2 000× (digitale)

Diametro filtro: 30 mm

Lunghezza focale

Se convertito in quello di una fotocamera formato 35 mm

Per i filmati: 39 \~ 2 340 mm (16:9)

Per le fotografie: 44 \~ 2 640 mm (4:3)

DCR-SR77E/SR87E

F = 1,8 3,2

f = 2,5 62,5mm

Se convertito in quello di una fotocamera formato 35 mm

Per il filmati: 41 \~ 1 189 mm (16:9)*

Per le fotografie: 36 \~ 900 mm (4:3)

Temperatura colore: [AUTOMATICO], [UNA PRESS], [INTERNI] (3 200 K), [ESTERNI] (5 800 K)

Illuminazione minima

6 lx (lux) ([OTTR.LENTO AUTO] è

impostato su [ATTIVATO], la velocità dell'otturatore è pari a 1/25 di secondo) DCR-SR77E/SR87E

8 lx (lux) ([OTTR.LENTO AUTO] è

impostato su [ATTIVATO], la velocità dell'otturatore è pari a 1/25 di secondo)

* I valori della lunghezza focale sono valori effettivi che risultano dalla lettura dei pixel in modo grandangolo.

Connettori di ingresso/uscita

Connettore remoto A/V: presa di uscita audio/video

Presa USB: mini-AB

(DCR-SR37E/SR38E/SR57E/SR77E: solo uscita)

Schermo LCD

Immagine: 6,7 cm (tipo 2,7, formato 16:9)

Numero totale di pixel: 123 200 (560 × 220)

Generali

Requisiti di alimentazione: 6,8 V/7,2 V CC

(blocco batteria) 8,4 V CC (alimentatore CA)

Consumo energetico medio: durante la

registrazione con la videocamera, utilizzando

lo schermo LCD con luminosità normale:

Disco fisso interno: 2,2 W

"Memory Stick PRO Duo": 2,1 W

DCR-SR77E/SR87E

Disco fisso interno: 2,5 W

"Memory Stick PRO Duo": 2,3 W

Temperatura di utilizzo: da 0°C a 40°C

Temperatura di deposito: da -20^ a + 60^

60 × 68 × 112 mm (l/a/p) incluse le parti sporgenti e il blocco batteria ricaricabile in dotazione collegato

Peso (approssimativo):

300 g solo unità principale

340 g incluso il blocco batteria ricaricabile in dotazione

DCR-SR77E/SR87E

300 g solo unità principale

350 g incluso il blocco batteria ricaricabile in dotazione

Requisiti di alimentazione: CA da 100 V a 240 V, a 50 Hz/60 Hz

Consumo di corrente: da 0,35 A a 0,18 A

Consumo energetico: 18 W

Tensione in uscita: 8,4 V CC ^*1

Temperatura di utilizzo: da 0 °C a 40 °C

Temperatura di deposito: da -20^ a + 60^

Dimensioni (approssimative): 48×29×81 mm (l/a/p) escluse le parti sporgenti

Peso (approssimativo): 170 g, escluso il cavo di alimentazione

*1 Per ulteriori dettagli, consultare l'etichetta sull'alimentatore CA.

Blocco batteria ricaricabile NP-FH30

Tensione massima in uscita: 8,4 V CC

Tensione in uscita: 7,2 V CC

Tensione di carica massima: 8,4 V CC

Carica corrente massima: 2,12 A

Capacità: 3,6 Wh (500 mAh)

Tipo: agli ioni di litio

Blocco batteria ricaricabile NP-FH50

(DCR-SR77E/SR87E)

Tensione massima in uscita: 8,4 V CC

Tensione in uscita: 6,8 V CC

Tensione di carica massima: 8,4 V CC

Carica corrente massima: 1,75 A

Capacità: 6,1 Wh (900 mAh)

Tipo: agli ioni di litio

Il design e le caratteristiche tecniche della videocamera e degli accessori sono soggetti a modifiche senza preavviso.

• Prodotto su licenza dei Dolby Laboratories.

Tempi di carica e di utilizzo previsti per il blocco batteria in dotazione (minuti)

Supporto di registrazione	NP-FH30*2		NP-FH50*3
	Disco fisso	"Memory Stick PRO Duo"	Disco fisso	"Memory Stick PRO Duo"
Tempo di carica (carica completa)	115		135
Tempo di registrazione in modo continuo	90	95	130	140
Tempo di registrazione normale	45	45	65	65
Tempo di riproduzione	105	120	170	195

- Il tempo di registrazione varia a seconda delle condizioni di registrazione e del tipo di supporto, di [MODO REG.] e del tipo di “Memory Stick” utilizzato.

- Condizione di registrazione: modo di registrazione [SP].

- Il tempo di registrazione normale indica la durata quando si effettuano ripetutamente avvii/arresti della registrazione, si accende e spegne la spia MODE e si utilizza lo zoom.

Tempo di registrazione previsto dei filmati sul disco fisso interno

• Per impostare il modo di registrazione, toccare

(HOME) → (IMPOSTAZIONI) →

[IMP.FILM.VCAM.] → [MODO REG.].

Nell'impostazione predefinita, il modo di registrazione è [SP] (p. 42).

DCR-SR37E/SR47E:

Modo di registrazione Tempo di registrazione
[HQ] 15 h 10 m
[SP] 21 h 50 m
[LP] 45 h 40 m

DCR-SR38E/SR48E:

Modo di registrazione Tempo di registrazione
[HQ] 17 h 40 m
[SP] 25 h 30 m
[LP] 53 h 20 m

Modo di registrazione Tempo di registrazione
[HQ] 19 h 40 m
[SP] 29 h 10 m
[LP] (5,1 canali)*	56 h
[LP] (2 canali)*	61 h

* È possibile selezionare il formato di registrazione audio dei filmati toccando (HOME) → IMPOSTAZIONI) → [IMP.FILM.VCAM.] → [MODO AUDIO].

Esempio di tempo di registrazione previsto di filmati in una "Memory Stick PRO Duo"

Modo di registrazione Per una capacità di 4 GB in minuti
[HQ] 55 (50)
[SP] 80 (50)
[LP] (5,1 canali)**	160 (105)
[LP] (2 canali) 170 (110)

- Per DCR-SR57E/SR67E/SR77E/SR87E: è possibile selezionare il formato di registrazione audio dei filmati toccando (HOME) → (IMPOSTAZIONI) → [IMP.FILM.VCAM.] → [MODO AUDIO].

- Per DCR-SR37E/SR38E/SR47E/SR48E: l'audio viene registrato nel formato a 2 canali stereo.

- Il numero riportato tra parentesi indica il tempo di registrazione minimo.

- Viene utilizzata una "Memory Stick PRO Duo" Sony.

- Il tempo di registrazione varia a seconda delle condizioni di registrazione e del tipo di "Memory Stick" utilizzata.

- Note sul tempo di carica/registrazione/riproduzione

- Misurato utilizzando la videocamera a una temperatura di 25 °C (consigliata una temperatura da 10 °C a 30 °C).

- Il tempo di registrazione e di riproduzione sarà inferiore a temperature basse o a seconda delle condizioni d'uso della videocamera.

Informazioni sui marchi

• "Handycam" e sono
  marchi registrati di Sony Corporation.
• "Memory Stick", "Memory Stick Duo", "MEMORY STICK DUO", "Memory Stick PRO Duo", "MEMORY STICK PRO Duo",
  "Memory Stick PRO-HG Duo",
  "MEMORYSTICKPRO-HG Duo",

"Memory Stick Micro", "MagicGate",

"MAGICGATE", "MagicGate Memory

Stick" e "MagicGate Memory Stick Duo" sono marchi di fabbrica o marchi di fabbrica registrati di Sony Corporation.

- "InfoLITHIUM" è un marchio di Sony Corporation.

- "DVDirect" è un marchio di Sony Corporation.

- Dolby e il simbolo double-D sono marchi di fabbrica di Dolby Laboratories.

- Microsoft, Windows, Windows Media, Windows Vista e DirectX sono marchi o marchi registrati di Microsoft Corporation negli Stati Uniti e/o in altri paesi.

• Macintosh e Mac OS sono marchi registrati di Apple Inc. negli Stati Uniti e in altri paesi.

- Intel, Intel Core e Pentium sono marchi di fabbrica o marchi di fabbrica registrati di Intel Corporation o delle sue consociate negli Stati Uniti e in altri paesi.

- Adobe, il logo Adobe e Adobe Acrobat sono marchi o marchi registrati di Adobe Systems Incorporated negli Stati Uniti e/o in altri paesi.

Tutti gli altri nomi di prodotti citati in questo documento possono essere marchi o marchi registrati delle rispettive aziende. Inoltre, ™ e ® non sono indicati in ogni occorrenza nel presente manuale.

Indicatori sullo schermo

Parte superiore sinistra Parte centrale
Parte superiore destra

Parte superiore sinistra

Indicatore Significato
	Tasto HOME
♪5.1ch ♪2ch	MODO AUDIO
	Registrazione con timer automatico
	MIC.ZOOM INCOR.
↓↓	LIV.RIF.MIC. basso
4:3	SEL.RP.FORM.
60 min	Carica residua della batteria
	Pulsante Indietro

Parte centrale

Indicatore Significato
[ATTESA]/ [REG.]	Stato della registrazione
	Dimensioni foto
	Impostazione visualizzazione in serie
	Indicatori di avviso
	Modo di riproduzione

Parte superiore destra

Indicatore Significato
HQ SP LP	Modo di registrazione (HQ/SP/LP)
	Supporto di registrazione/ riproduzione/modifica
0:00:00	Contatore (ore:minuti: secondi)
[00min]	Tempo di registrazione residuo previsto
DISS. DISS. BIANCO NERO	DISSOLVENZA
	Sensore di caduta disattivato
	Sensore di caduta attivato
9999→9999→	Numero approssimativo di fotografie registrabili e supporto di registrazione
101	Cartella di riproduzione
100/112	Numero del filmato o della fotografia in fase di riproduzione/numero totale di filmati o fotografie registrati

Parte inferiore

Indicatore Significato
	Indice volti
	Messa a fuoco manuale
	SELEZIONE SCENA
	Bilanciamento del bianco
	Funzione SteadyShot disattivata
	ESP./FUOCO SPOT/ESPOS.SPOT/ESPOSIZIONE
	RIPR.RAVV.
	Controluce
	Tasto OPTION
	Tasto VISUALIZZA IMMAGINI

Parti e comandi

Indicatore Significato
	Pulsante di visualizzazione in serie
101-0001101-0005	Nome del file di dati
	Immagine protetta
	Tasto VISUAL INDEX

• Gli indicatori e le loro posizioni sono approssimativi e possono variare rispetto a quelli reali.
- A seconda dei modelli di videocamera, alcuni indicatori potrebbero non venire visualizzati.

I numeri tra parentesi indicano le pagine di riferimento.

1 Diffusore
② Microfono incorporato
3 Obiettivo (obiettivo Carl Zeiss)
4 Interruttore LENS COVER (13, 15)
5 Connettore remoto A/V (20, 33)

1 Leva dello zoom elettrico (14, 16)
2 Tasto PHOTO (16)
3 Spia CHG (carica) (9)

4 Spia ACCESS (disco fisso) (9) Quando la spia è accesa o lampeggia, la videocamera sta leggendo o scrivendo dati.
5 Blocco batteria (9) 6 Leva di rilascio BATT (batteria) (10)
7 Presa DC IN (9)
8 Alloggiamento per "Memory Stick Duo" (37)
9 Spie dei modi (Ilmato)/ (fot b) (11)
10 Tasto MODE (15)
11 Tasto START/STOP (14)
12 Cinghia dell'impugnatura (13)
13 Gancio per tracolla
14 Attacco per il treppiede (36)

1 2 3 4

1 Schermo LCD/Schermo a sfioramento (11) Ruotando il pannello LCD di 180 gradi, è possibile chiuderlo mantenendo lo schermo LCD rivolto verso l'esterno. Questa operazione è particolarmente comoda durante le operazioni di riproduzione.
② Tasto HOME)* (39) ③ Tasti dello zoom* (14, 16) È possibile ingrandire o ridurre le immagini.
4 Tasto START/STOP* (14) *DCR-SR38E/SR48E/SR57E/SR67E/SR77E/SR87E

1 2 3 4 5 6 7 8 9

1 Tasto POWER (11)
2 Tasto DISP (display) (18)
3 Tasto EASY (16)
4 Tasto (DISC BURN) (25)
5 Tasto (VISUALIZZA IMMAGINI) (17)
6 Spia di accesso ("Memory Stick PRO Duo") (38) Quando la spia è accesa o lampeggia, la videocamera sta leggendo o scrivendo dati.

7 Tasto (Controluce) (36) 8 Tasto RESET Premere RESET per azzerare tutte le impostazioni, inclusa quella dell'orologio.

Accensione dell'apparecchio .....11

Accessori in dotazione ....4

B

Batteria 9

C

Caratteristiche tecniche .....50

Carica del blocco batteria .....9

Carica della batteria all'estero ....10

Cattura di fotografie da un filmato ....28

Cavo di collegamento A/V ....20, 33

Computer....22

Controluce 36

Copia 38

Copia di un disco ....28

Creazione di un disco .....27

D

DATA/ORA 11

Duplicazione ....38

Formattazione ....35

Fotografie 15, 18

Funzione HELP ......39

G

Guida all'uso Handycam......44

Guida alla soluzione dei problemi ....45

Guida PMB 27

H

HOME MENU 39,41

1

Impostazione della data e dell'ora ....11

Indicatori di avviso ....46

Indicatori sullo schermo .....54

Indicazioni di autodiagnostica ....46

Installa 23

L

Lingua 12

M

Macintosh 22

Manutenzione ....48

Masterizzatore DVD ......29

"Memory Stick" 37

"Memory Stick PRO Duo"......37

Modifica dei filmati ....28

0

One Touch Disc Burn ......25

OPTION MENU ....39, 43

P

Parti e comandi ....55

Registratore di dischi ....33

Registrazione ....13

RESET ....56

Riparazione ....45

Riproduzione ....17

S

Segnali acustici delle operazioni ....12

Sequenza delle operazioni .....6

Sistema informatico ......22

Software 23

Supporto di registrazione .....36

T

Televisore 20

Tempo di registrazione e riproduzione ....51

Tipo di televisore ......21

Treppiede ....36

U

Unità o cartella di destinazione....26

USB 22, 29

Uso della funzione Easy Handycam ....16

Uso di una presa di rete come fonte di alimentazione ....10

V

VISUAL INDEX ......17

Volume 18

W

Windows 22

Z

Zoom 14, 16, 19

L'elenco delle voci dei menu è disponibile alle pagine da 41 a 43.
