MANUALE UTENTE BDVN9200WL SONY

Guida di riferimento IT

147 mm × 455 mm × 147 mm (con

soporte)

Peso (aprox.)

SS-TSB135/SS-TSB140:

1,1 kg (sin soporte)

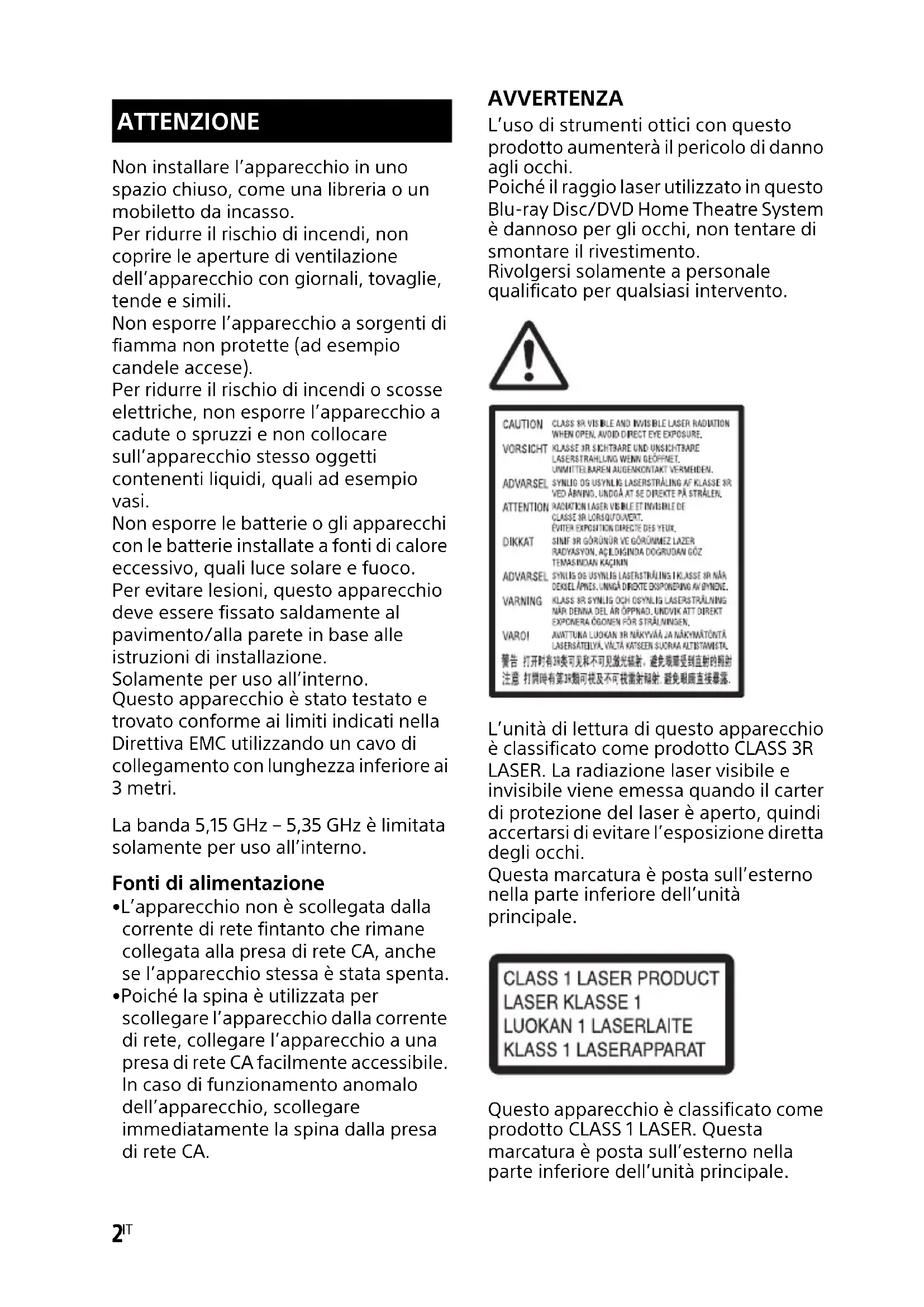

Non installare l'apparecchio in uno spazio chiuso, come una libreria o un mobiletto da incasso.

Per ridurre il rischio di incendi, non coprire le aperture di ventilazione dell'apparecchio con giornali, tovagliie, tende e simili.

Non esporre l'apparecchio a sorgenti di fiamma non protette (ad esempio candele accese).

Per ridurre il rischio di incendi o scosse elettriche, non esporre l'apparecchio a cadute o spruzzi e non collocare sull'apparecchio stesso oggetti contenti liquidi, quali ad esempio vasi.

Non esporre le batterie o gli appearecchi con le batterie installate a fonti di calore eccessivo, quali luce solare e fuoco.

Per evitare lesioni, quello apparecchio deve essere fissato saldamente al pavimento/alla parete in base alle istruzioni di installment.

Solamente per uso all'interno.

Questo appearecchio è stato testato e trovato conforme ai limiti indicati nella Direttiva EMC utilizzando un cavo di collegamento con lunghezza inferiore ai 3 metri.

La banda 5,15 GHz - 5,35 GHz è limitata solamente per uso all'interno.

Fonti di alimentazione

L'apparecchio non è scollegata alla corrente di rete fintanto che rimane collegata alla presa di rete CA,anche se l'apparecchio stessa è stata spenta.
- Poiché la spina è utilizzata per scollegare l'apparecchio alla corrente di rete, collegare l'apparecchio a una presa di rete CA disponibile accessibile. In caso di funzionamento anomalo dell'apparecchio, scollegare immediatamente la spina alla presa di rete CA.

AVVERTENZA

L'uso di strumenti ottici con quello prodotto aumentoe il pericolo di dannoagli occhi.

Poiché il raggio laser utilizzato in quello Blu-ray Disc/DVD Home Theatre System è dannioso per gli occhi, non tentare di smontare il rivestimento.

Rivolgersi solamente a personale qualificato per qualsiasi intervento.

L'unità dilettura di甚么 appearechio è classificato come prodotto CLASS 3R LASER. La radiazione laser visible e invisibile viene emessa quando il carter di protezione del laser è aperto, quando accertarsi di evitare l'esposizione diretta degli occhi.

Questa marcatura è posta sull'esterno nella parte inferiore dell'unità principale.

Questo appearecchio è classificato come prodotto CLASS 1 LASER. Questa marcatura è posta sull'esterno nella parte inferiore dell'unità principale.

Per unità principale e amplificatore surround

La targhetto è posta sull'esterno nella parte inferiore.

Cavi consigliati

Per il collegamento a computer host e/o periferiche devono essere usati cavi e connettori adeguatamente schermati e collegati a terra.

Smaltimento delle batterie (pile e accumulatori) ESAuste e delle apparecchiature elettriche ed elettroniche a fine vita (applicabile in tutti i Paesi dell'Unione Europea e negli altri Paesi europei con sistema di raccolta differenziate)

Questo symbolo sul prodotto, batteria o imballo indica che gli stessi non devono essere trattati come normali rifiuti domestici. Su talune batterie questo symbolo può essere utilizzato in combinazione con un symbolo chimico. I symboli chimici del mercurio (Hg) o del piombo (Pb) sono aggiunti se la batteria contiene più dello 0.0005% di mercurio o dello 0.004% di piombo.

Assicurandovi che questi prodotti e le batterie siano smaltiti correttamente, contribuirete a prevenire potenziali consequences negative per l'ambiente e per la salute che potrebbero altrimenti essere causate dal trattamento inappropriato dei medesimi prodotti o batterie. Il riciclo dei materiali aiutera a preservare le risorse naturali.

Nel caso di prodotti che per ragioni di sicurezza, prestazioni o integrità dei dati richiedano una connessione permanente con una batteria inassi incorpora, la stessa dovrè essere sostituita esclusivamente da personale qualificato. Per assicurarsi che la

battery sia trattata correttamente, si prega di consegnare i prodotti a fine vita ad un idoneo centro di raccolta per il riciclo di apparecchiature elettriche ed elettroniche. Per tutte le altre batterie, si prega di consultare la sezione relativa alla rimozione sicura della batteria dal prodotto. Si prega di consegnare le batterie ad un idoneo centro di raccolta per il riciclo delle batterie ESAuste. Per informazioni più dettagliate sul riciclo di questi prodotti o batterie, si prega di contattare il vostro Comune, il servizio di smaltimento rifiuti ovvero il punto vendita presso il quale è stato acquistato il prodotto o la batteria. In caso di smaltimento abusivo di batterie o di apparecchiature elettriche ed elettroniche potrebbero essere applicate le sanzioni previste alla normativa vigente (valido solo per l'Italia).

Nota per i clienti: le seguenti informazioni sono applicabili esclusivamenteagliapparechi venduti nei paesi in cui sono in vigore le direttive UE.

Questo prodotto è stato fabbricato da o periconto di Sony Corporation, 1-7-1
Konan Minato-ku Tokyo, 108-0075
Giappone. Eventuali richieste in merito alla conformità del prodotto in ambito della legislazione Europea, dovranno essere indirizzate al rappresentante autorizzato, Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Belgio. Per qualiasi informazione relativa all'assistenza tecnica o alla garanzia, si prega di fare riferimentoagli indirizzi riportati separatamente sui documenti relativi all'assistenza o sui certificati di garanzia.

Con il presente documento, Sony Corp.
dichiara che BDV-N9200W/
BDV-N9200WL/BDV-N7200W/
BDV-N7200WL/BDV-N5200W/
BDV-NF7220/TA-SA700WR/
TA-SA600WR/TA-SA500WR sono

conformi ai requisiti essenziali e alle altre disposizioni in materia previste alla Direttiva 1999/5/CE.

Per maggiori informazioni, accedere all'URL:

http://www.compliance.sony.de/

CE

Questo prodotto è destinato all'uso nei seguenti paesi.

Questo Blu-ray Disc/DVD Home Theatre System delve essere utilizzato per la riproduzione audio e video di dischi o dispositivi USB, lo streaming della musica da uno smartphone compatibile NFC o da un dispositivo BLUETOOTH e il sintonizzatore FM. Questo sistema supportaanche lo streaming di rete e il mirroring schermo.

Solo per BDV-N9200W/ BDV-N9200WL/BDV-N7200W/ BDV-N7200WL/BDV-N5200W

ATTENTION RISQUE DE CHOC ELECTRIQUE NE PAS OUVRII PRECAUCION

RIESGO DE CHOOQUE ELECTRICO NO ABRIR CUIDADO

RISCO DE CHOQUE ELETRICO, NAO ABRA

警告

机内高压、非专业人员请勿拆卸

DIKKAT

ELEKTRIK CARPMASI RISKA CGMAYIN

Questa marcatura allerta l'utente del rischio di scosse elettriche per le persone, quando assicurarsi di non aprirer l'apparecchiatura. Questa marcatura è posta sull'esterno nella parte posteriore dell'amplificatore surround.

Visualizzazione di immagini video 3D

Alcune persona potrebbero avvertire dei disturbi (quali affatticamento degli occhi, stanchezza o nausea) nel vedere immagini video 3D. Sony raccomanda a tutti gli spettatori di fare delle pause nel vedere le immagini video 3D. La lunghezza e la frequenza delle pause necessarie variano da persona a persona. Si deve decidere quale è meglio. Se si avverte un disturbo, è necessario smettere di guardare le immagini video 3D finché il disturbo non scompare; se necessario, rivolgersi a un medico. Occorreanche consultare (i) il manuale d'istruzione e/o il messaggio di avvertenza di qualsiasi altri dispositivo utilizzato con quello prodotto o il contentuto del Blu-ray Disc riprodotto conesso e (ii) il nostro sito web

(http://esupport.sony.com/) per le informazioni più aggiornate. La visione per bambini (soprattutto quelli inferiori ai sei anni) è tuttora in fase di sviluppo. Rivolgersi al proprio medico (pediatra od oculista) prima di permettere ai bambini di vedere immagini video 3D. Gli adulti dovrebbero supervisionare i bambini per accertarsi che seguano le raccomandazioni elencate sopra.

Protezione da copia

• Si prendanota dei sistemi avanzati di protezione del contento utilizzati nei supporti Blu-ray Disc e DVD. Questi sistemi, denominati AACs (Advanced Access Content System) e CSS (Content Scramble System), possono contener alcune restrizioni alla riproduzione, uscita analogica ed altre funzioni

simili. Il funzionamento di questo prodotto e le restrizioni poste sono variate a seconda della data di acquisto, in quanto il consiglio d'amministrazione dell'AACS può adottare o modificare le regole di restrizione dopo il periodo di acquisto.

-Avviso Cinavia

• Questo prodotto utilizza la Tecnologia Cinavia per limitare l'uso di copie non autorizzata di alcuni filmati e video prodotti in commercio e le relative colonne sonore. Quando viene rilevato un utilizzo vietato di una copia non autorizzata, compare un messaggio e la riproduzione o la copia vengono interrotte.

Per maggiori informazioni sulla Tecnologia Cinavia consultare il sito internet del Cinavia Online Consumer Information Center all'indirizzo http://www.cinavia.com. Per richiedere ulteriori informazioni su Cinavia per posta, inviare una cartolina postale con il proprio indiritto di posta a: Cinavia Consumer Information Center, P.O. Box 86851, San Diego, CA, 92138, USA.

Copyright e marchi di proprietà

(Solo BDV-N9200W/BDV-N9200WL/ BDV-N7200W/BDV-N7200WL/ BDV-N5200W)

Questo sistema si integra con decoder surround a matrice adattativa Dolby* Digital e Dolby Pro Logic e DTS** Digital Surround System.

• Prodotto su licenza di Dolby Laboratories. Dolby, Pro Logic e il symbolo della dopbia D sono marchi di Dolby Laboratories.

** Per brevetti DTS, vedere http://patents.dts.com. Costruito su licenza alla DTS Licensing Limited. DTS, DTS-HD, il symbolo, e DTS e il symbolo assieme sono marchi registrati di proprietà di DTS, Inc. © DTS, Inc. Tutti i diritti riservati.

(Solo BDV-NF7220)

Questo sistema si integra con Dolby* Digital e DTS** Digital Surround System.

• Prodotto su licenza di Dolby Laboratories. Dolby e il symbolo della dopbia D sono marchi di Dolby Laboratories.
  ** Per brevetti DTS, vedere http://patents.dts.com. Costruito su licenza alla DTS Licensing Limited. DTS, DTS-HD, il symbolo, e DTS e il symbolo assieme sono marchi registrati di proprieta di DTS, Inc. © DTS, Inc. Tutti i diritti riservati.
• Questo sistema incorpora la Tecnologia High-Definition Multimedia Interface (HDMI™). I termini HDMI e HDMI High-Definition Multimedia Interface, e il logo HDMI sono marchi di proprietà o marchi registrati di HDMI Licensing LLC negli Stati Uniti e in altri paesi.
• Java é un marchio di proprieta di Oracle e/o le sue affiliate.
  DVD Logo è un marchio di proprietà di DVD Format/Logo Licensing Corporation.
  "Blu-ray Disc", "Blu-ray", "Blu-ray 3D", "BD-LIVE", "BONUSVIEW" e i logo sono marchi di proprietà della Blu-ray Disc Association.
• I logo "Blu-ray Disc", "DVD+RW", "DVD-RW", "DVD+R", "DVD-R", "DVDVIDEO" e "CD" sono marchi di proprietà.
  "Super Audio CD" è un marchio di proprieta.
• App Store è un marchio di servizio di Apple Inc.
  "BRAVIA" é un marchio di proprietà di Sony Corporation.
• "AVCHD 3D/Progressive" e il logo "AVCHD 3D/Progressive" sono marchi di proprietà di Panasonic Corporation e Sony Corporation.

• "XMB" e "xross media bar" sono marchi di proprietà di Sony Corporation e Sony Computer Entertainment Inc.

• "PlayStation" è un marchio registrato di Sony Computer Entertainment Inc.

• Il logo "Sony Entertainment Network" e "Sony Entertainment Network" sono marchi di proprietà di Sony Corporation.
• Wi-Fi®, Wi-Fi Protected Access® e Wi-Fi Alliance® assieme sono marchi registrati di Wi-Fi Alliance.
• Wi-Fi CERTIFIED™, WPA™, WPA2™, Wi-Fi Protected Setup™, Miracast™ e Wi-Fi CERTIFIED Miracast™ sono marchi di proprietà di Wi-Fi Alliance.
• N Mark è un marchio di propietà o un marchio registrato di NFC Forum, Inc. negli Stati Uniti e in altri paesi.
  -Android™ è un marchio di proprietà di Google Inc.
• Google Play™ è un marchio di proprietà di Google Inc.
  "Xperia" è un marchio di proprietà di Sony Mobile Communications AB.
• Il marchio denominato Bluetooth® e i logo sono marchi registrati di proprietà di Bluetooth SIG, Inc. e qualsiasi uso di tali marchi da parte di Sony Corporation è sotto licenza. Altrmiarchi di proprietà e denominazioni commerciali sono di apparomenenza dei rispetti proprietari.
• Tecnologia di codifica audio MPEG Layer-3 e brevetti concessi in licenza da Fraunhofer IIS e Thomson.

• Questo prodotto incorpora una Tecnologia di proprietà su licenza di Verance Corporation ed è protetta dal brevetto USA 7.369.677 e da altri brevetti USA e mondiali concessi e in corso di concessione, nonché dal copyright e alla tutela del segreto industriale per determinati aspetti di tale Tecnologia. Cinavia è un marchio di proprietà di Verance Corporation. Copyright 2004-2010 Verance Corporation. Tutti i diritti riservati da Verance. è quindi proibito duplicare o smontare.

• Windows Media è un marchio registrato o un marchio di proprietà di Microsoft Corporation negli Stati Uniti e/o in altri paesi.

Questo prodotto è protetto da alcuni diritti di proprietà intellettuale di Microsoft Corporation. L'uso o la distribuzione di questa TECHNOologia al di fuori di quello prodotto è vietato除去 la licenza di Microsoft o di un'affiliata Microsoft autorizzata. I proprietari del contento utilizzato la TECHNOologia di accesso al contento Microsoft PlayReady™ per proteggere la loro propietà intellettuale, compreso il contento protetto da copyright. Questo dispositivo utilizza la TECHNOologia PlayReady per acceder e al contento protetto da PlayReady e/o al contento protetto da WMDRM. Se il dispositivo non riesce ad applicare adeguatamente le restrizioni sull'uso del contentuto, i proprietari del contento possono chiedere a Microsoft di revocare la capacité del dispositiivo di consumare contento protetto da PlayReady. La revoca non deve riguardare contentuto non protetto o contentuto protetto da altre technologie di accesso al contentuto. I proprietari del contentuto possono chiedere di aggiornare il proprio PlayReady per acceder e lo sono contentuto. Se si rifiuda l'aggiornamento, non si potra aggiordere al contentuto che richiede l'aggiornamento.

DLNA™, il logo DLNA e DLNACERTIFIED™ sono marchi di proprietà, marchi di servizio o marchi di certificazione di Digital Living Network Alliance.
- Opera® Devices SDK di Opera Software ASA. Copyright 1995-2013 Opera Software ASA. Tutti i diritti riservati.

O POWERED BY OPERA®

• Tutti gli altri marchi di proprietà sono dei rispettivi proprietari.
• I nomi di altri sistemi e prodotti generalmente sono marchi di proprieta o marchi registrati del produttore. I marchi ^M e non sono indicati in quello documento.

Informazioni aggiuntive

Precauzioni

Sicurezza

• Se oggetti solidi o sostanze liquide penetrano nel rivestimento, scollegare il sistema e farlo controllare da personale qualificato prima di utilizzato di nuovo.
  Non toccare il cavo di alimentazione CA con le mani bagnate, onde evitare scosse elettriche.

Fonti di alimentazione

Se si prevede di non utilizzato il sistema per un periodo di tempo prolongato, accertarsi di scollegarlo alla presa di rete. Per scollegare il cavo di alimentazione CA, afferrare la spina e mai il cavo stesso.

Collocazione

• Posizione are ilsystema in un luogo adeguatamente ventilato, onede vegetare il surriscaldamento del systemae prolongarne cosi la vita utile.
• Sebbene durante l'uso il sistema si scaldi, non si tratta di un problema di funzionamento. Se il sistema viene utilizzato in modo continuo a livelli di volume elevati, la temperature del rivestimento nelle parti superiore, laterale e inferioreurrenta considerevolmente. Per evitare scottature, non toccare il rivestimento.

• Non appoggiare ilsystema su una superficie morbida (tappeto, coperta, ecc.) che potrebbe bloccare le presede ventilazione.
  Non collocare il sistema in prossimità di fonti di calore come radiatori, condotti dell'aria, o in luoghi soggetti a luce solare diretta, polvere eccessiva, vibrazioni o urti meccanici.

• Non installare il sistema in posizione inclinata. E'progettato per funzionare solamente in posizione orizzontale.

• Tenere lontani ilsysteme e i dischi da componenti con forti magneti, quali i fornii a microonde o i grossi diffusori.
  Non collocare oggetti pesanti sulsystema.
  Non collocare oggetti metallici di fronte al pannello anteriore. Potrebbe limitare la riscione delle onde radio.
  Non collocare il sistema in un luogo in cui viene utilizzata apparecchiatura medica, onde evitare problemi di funzionamento dell'apparecchiatura medica.
• Se si utilizes un pacemaker o altri dispositivo medico, consultare il proprio medico o il produttore del dispositivo stesso prima di usare la funzione LANenza fili.

Funzionamento

Se ilsystema viene spostato direttamente da un ambiente freddo ad un ambiente caldo, o viene collocato in una stanza molto umida, l'umidità può create condensa sulle lenti all'interno dell'unità principale. Qualora ciò accada, il systema potrebbe non funzionare correttamente. In tal caso, rimuovere il disco e lasciare acceso ilsystema per circa mezz'ora per fare evaporare tutte l'umidità.

Regolazione del volume

Non alzare il volume nelle si ascolta una sezione con ingressi a basso livello o nessun segnale audio. In caso contrario, si potrebbero danneggiare i diffusori quando viene riprodotta improvvisamente una sezione con livello di picco.

Pulizia

Pulire il rivestimento, il pannello e i comandi con un panno morbido leggermente inumidito con una soluzione detergente neutra. Non utilizzato alcun tipo di spugnette, polveri abrasive, né solventi quali alcol o benzina.

Dischi di pulizia, detergenti per dischi/lenti

Non utilizzato dischi di pulizia o detergenti per dischi/lenti (di tipi liquido o spray), onde evitare problemi di funzionamento dell'apparecchio.

Sostituzione delle parti

Qualora questosystema venga riparato, le parti riparate possono devono essere conservate a scopo di riutilizzo o riciclo.

I color del tevisore

Se a causa dei diffusori i colori sullo schermo tevisivo risultano irregulari, spegnere il tevisore e riaccenderlo dopo 15-30 minuti. Se l'irregolarità del colore persistsiste, allontanare ulteriormente i diffusori dal tevisore.

AVVISO IMPORTANTE

Avvertenza: Ilsystema è in grado di mantenere un'immagine video fissa o un'immagine visualizzata a schermosullo schermo tevisivo in maniera continua. Se si lascia l'immagine video fissa o l'immagine visualizzata a schermo sul tevisore per un periodo prolongato, si rischia di danneggiare in maniera permanente lo schermotevisivo. Le televisioni con schermoa al plasma e i tevisori a proiezione sono soggetti a questo.

Spostamento del sistema

Prima di spostare il sistema, accertarsi che non sia inserito nessun disco e scollegare il cavo di alimentazione CA alla presa di rete.

Comunicazione BLUETOOTH

• I dispositiivi BLUETOOTH devono essere usati entro circa 10 metri l'uno dall'alto (distanzaenza ostacoli). La gamma di comunità effettiva cui risultare ridotta nelle seguenti condizioni.
• Quando una persona, un oggettometallico, una parete o alto OSTacolo si trovata dispositivi con un collegamento BLUETOOTH
• Ubicazioni in cui è installata una LAN wireless
• Nei pressi di fornia microonde in uso
• Posizioni in cui si avvertono altri onde elettromagnetiche
• I dispositivi BLUETOOTH e LAN wireless (IEEE 802.11b/g) utilizzato la stessa banda di frequenza (2,4 GHz). Quando si utilizza il dispositivo BLUETOOTH accanto a un dispositivo con funzione LAN wireless, cui verificarsi un'interferenza elettromagnetica. Questo cui portare a velocità di trasferimento dati ridotta, rumore o impossibilità di connessione. In tal caso, provare le seguenti soluzioni:
• Usare esta unità principale ad almeno 10 metri dal dispositorio LAN wireless.
• Spagnere l'apparecchio LAN wireless
  quando si usa il dispositivo
  BLUETOOTH entro 10 metri.

• Installare esta unità principale e il dispositivo BLUETOOTH il più vicino possibile tra loro.

• Le onde radio diffuse da但这a unità principale possono interferire con il funzionamento di alcuni dispositivi medici. Poiché但这a interferenza può promettere il funzionamento, spegnere sempre但这a unità principale e il dispositivo BLUETOOTH nei seguenti ambienti:

• ospedali, treni, aerei, stazioni di servizio e qualsiasi luogo in cui possono essere presenti gas inflammabili
• Nei pressi di porte automatiche o allarmi antincendio
• Questa unità principale supporta funzioni di sicurezza conformi alle specifiche tecniche BLUETOOTH per garantire una connessione sicura durante la comunità con la Tecnologia BLUETOOTH. Tuttavia,但这a sicurezza cui assere insufficiente in base al contento dell'impostazione e ad altri fattori, quando fare sempre attenzione quando si esegue la comunità con la Tecnologia BLUETOOTH.
• Sony non può essere ritenuto in alcuni modo responsabile dei anni e di altre perdite derivanti da perdite di informazioni durante la communicatesione con la Tecnologia BLUETOOTH.
• La comunicazione BLUETOOTH non è necessariamente garantita con tutti i dispositivi BLUETOOTH che hanno lo stesso profilo di但这a unità principale.

• I dispositivi BLUETOOTH collegati a但这a unità principale devono essere conformi alle specifiche BLUETOOTH prescritte da Bluetooth SIG, Inc., e devono essere certificati conformi. Tuttavia,anche quando un dispositivo è conforme con le specifiche tecniche BLUETOOTH, è possibile che determinate caratteristiche o specifiche del dispositivo BLUETOOTH non rendano possibile il collegamento, o comportino diversi metodi di controllo, visualizzazione o funzionamento.

• Puo verificarsi rumore o interruzione dell'audio, in base al dispositivo BLUETOOTH collegato all'unita principale, l'ambiente di comunicazione o le condizioni circostanti.

In caso di domande o problemi relativi al sistema, rivolgersi ad un rivenditore Sony.

Note sui dischi

Manipolazione dei dischi

• Per evitare di sporcare il disco, tener il disco dal bordo. Non toccare la superficie.
  Non attaccare carta o nastro sul disco.

Non esporre il disco alla luce solare diretta o a fonti di calore come le condotte dell'aria calda, né lasciarlo nell'automobile parcheggiata molto il sole in quanto la temperatura può salute notevolmente all'interno dell'automobile.
- Dopo l'ascolto, ripore il disco nella sua custodia.

Pulizia

• Prima di inserire il disco, pulirlo con un panno da spolvero. Passare il panno sul disco dal centro verso l'esterno.

Nonutilizzare solventi quali benzina, diluente,detergenti disponibili in commercio o spray antistatici per LP in vinile.

Questo problema è in grado di riproduire solo un disco circolare standard. Se non si utilizzato dischi standard o circolari (ad esempio a forma di carta, cuore o stella) si rischiano problemi di funzionamento.

Non utilizzato dischi con accessorio allevato disponibili in commercio, come un'etichetta o un anello.

Caratteristiche tecniche

Sezione amplificatore

BDV-N9200W/BDV-N9200WL/ BDV-N7200W/BDV-N7200WL/ BDV-N5200W

POTENZA IN USCITA (nominale)

Anteriore sinistro/Anteriore destro: 125W + 125W (a 6 ohm, 1 kHz, THD 1%)

POTENZA DI USCITA (riferimento)

Anteriore sinistro/Anteriore destro: 200 W (per canale a 6 ohm, 1 kHz)

Centrale: 200 W (a 6 ohm, 1 kHz)

Subwoofer: 200 W (a 6 ohm, 80 Hz)

Ingressi (Analogici)

AUDIO IN Sensibilità: 2 V/700 mV

Ingressi (Digitali)
TV (Canale di ritorno audio/OPTICAL)
Formati supportati: LPCM 2CH (fino a 48kHz ), Dolby Digital, DTS

HDMI (IN 1)/HDMI (IN 2)
Formati supportati: LPCM 5.1CH (fino a 48 kHz), LPCM 2CH (fino a 96 kHz), Dolby Digital, DTS

BDV-NF7220

POTENZA IN USCITA (nominale)

Anteriore sinistro/Anteriore destro: 125 W + 125 W (a 6 ohm, 1 kHz, THD 1%)

POTENZA DI USCITA (riferimento)

Anteriore sinistro/Anteriore destro: 200 W (per canale a 6 ohm, 1 kHz)

Subwoofer: 200 W (a 6 ohm, 80 Hz)

Ingressi (Analogici)

AUDIO IN Sensibilità: 2 V/700 mV

Ingressi (Digitali)

TV (Canale di ritorno audio/OPTICAL)
Formati supportati: LPCM 2CH (fino a 48kHz ), Dolby Digital, DTS

HDMI (IN 1)/HDMI (IN 2)
Formati supportati: LPCM 5.1CH (fino a 48 kHz), LPCM 2CH (fino a 96 kHz), Dolby Digital, DTS

Sezione HDMI

Connettore Tipo A (19pin)

Schema BD/DVD/Super Audio CD/CD

Sistema fornato segnale NTSC/PAL

Sezione USB

Porta (USB): Tipo A (Per collegamento a memoria USB,lettore scheda di memoria, telecamera digitale e videocamera digitale)

Sezione LAN

Terminale LAN (100) Terminale 100BASE-TX

Sezione LAN senzafili

Conformitàagli standard IEEE802.11a/b/g/n

Banda di frequenza 2,4 GHz, 5 GHz

Sezione BLUETOOTH

Sistema di comunicazione BLUETOOTH Caratteristiche tecniche versione 3.0

Uscita BLUETOOTH Caratteristiche Classe di alimentazione 2

Gamma di comunicazione massima Linea di veduta circa 10m^1)

Banda di frequenza 2,4 GHz

Metodo di modulazione FHSS (spettro espanso a salto di frequenza)

Profili BLUETOOTH compatibili2) A2DP 1.2 (profilo distribuzione audio avanzato) AVRCP 1.3 (profilo telecomando video audio)

Codec supportati3) SBC4), AAC

Gamma di trasmissione (A2DP) 20 Hz - 20.000 Hz (Frequenza di campionamento 44,1 kHz, 48 kHz)

1) La gamma effettiva varia in base a diversi fattori quali: ostacoli tra i dispositivi, campi magnetici attorno a forno a microonde, elettricità statica, Telefono -, sensibilità di ricezione, prestazioni dell'antenna, sistema operativo, applicazione software, ecc.
2) I profili standard BLUETOOTH indicano lo scopo della comunicazione BLUETOOTH tra i dispositivi.
3) Codec: Compressione del segnale audio e formato di conversione
4)Codec sottobanda

Sezione sintonizzatore FM

Sistema Sintetizzatore digitale bloccato al quarzo PLL
Gamma di sintonia 87,5 MHz - 108,0 MHz (incremento di 50 kHz)
Antenna Antenna a filo FM
Terminali antenna 75 ohm, sbilanciati

Diffusori

Anteriore (SS-TSB133)/Surround (SS-TSB138) per BDV-N9200W

Anteriore (SS-TSB134)/Surround (SS-TSB139) per BDV-N9200WL

Dimensioni (l/a/p) (circa) 102mm× 705mm× 71mm a parete) 270mm× 1.200mm× 270mm diffusore intero

Peso (circa) SS-TSB133/SS-TSB138:

$$ \begin{array}{l} 1, 9 \mathrm {k g} (\text {a p a r e t e}) \ 4, 2 \mathrm {k g} (\text {d i f f u s o r e i n t e r o}) \ \end{array} $$

SS-TSB134/SS-TSB139:

$$ \begin{array}{l} 2, 0 \mathrm {k g} (\text {a p a r e t e c o n c a v o d e l} \ 4, 4 \mathrm {k g} (\text {d i f f u s o r e i n t e r o}) \ \end{array} $$

Anteriore (SS-TSB135) per BDV-N7200W/BDV-NF7220

Surround (SS-TSB140) per BDV-N7200W

Anteriore (SS-TSB136)/Surround (SS-TSB141) per BDV-N7200WL

Dimensioni (I/a/p) (circa)
100 mm × 450 mm × 57 mm (senza piedistallo)
147 mm × 455 mm × 147 mm (con piedistallo)

Peso (circa) SS-TSB135/SS-TSB140:

$$ \begin{array}{l} 1, 1 \mathrm {k g} (\text {s e n z a p i e d i s t a l l o}) \ 1, 2 \mathrm {k g} (\text {c o n p i e d i s t a l l o}) \ \end{array} $$

SS-TSB136/SS-TSB141: 1,2 kg (senza piedistallo, con cavo del diffusore) 1,3 kg (con piedistallo)

Anteriore (SS-TSB137) per BDV-N5200W

Dimensioni (I/a/p) (circa) 91 mm × 275 mm × 96 mm

Peso (circa) 0,71 kg (con cavo del diffusore)

Surround (SS-TSB142) per BDV-N5200W

Dimensioni (l/a/p) (circa) 90 mm × 205 mm × 91 n

Peso (circa) 0,58 kg (con cavo del diffusore)

Centrale (SS-CTB125) per

BDV-N9200W/BDV-N7200W

Centrale (SS-CTB126) per

BDV-N9200WL/BDV-N7200WL

Dimensioni (I/a/p) (circa)

365mm× 73mm× 77mm

Peso (circa)

1,1 kg

Centrale (SS-CTB127) per BDV-N5200W

Dimensioni (1/a/p) (circa)

240mm× 90mm× 85mm

Peso (circa)

0,58 kg (con cavo del diffusore)

Subwoofer (SS-WSB126) per

BDV-N9200W/BDV-N7200W/

BDV-NF7220

Subwoofer (SS-WSB127) per

BDV-N9200WL/BDV-N7200WL

Dimensioni (I/a/p) (circa)

SS-WSB126:

265mm× 430mm× 265mm

SS-WSB127:

265mm× 425mm× 265mm

Peso (circa)

SS-WSB126: 6,3 kg

SS-WSB127: 6,2 kg

Subwoofer (SS-WSB128) per BDV-N5200W

Dimensioni (1/a/p) (circa)

225mm× 365mm× 345mm

Peso (circa)

5,8 kg (con cavo del diffusore)

Generali

Unità principale

Requisiti di alimentazione

220V-240VCA,50/60Hz

Consumo energetico

Acceso:

95 W (HBD-N9200W/

0,3 W (A risparmio di energia. Per ulteri informazioni sulle

impostazioni,fare riferimento alleistruzioni per I'uso nel seguente site web:

http://support.sony-europe.com/)

1,7 W (Quando [Avvio remoto],

[NFC] e [Impostazione acc.

Bluetooth] sono impostati su [On]

e [Modo di avvio rapido] è impostato su [Off].)

Dimensioni (1/a/p) (circa)

480mm× 78mm× 212,5mm incluse parti sporgenti

Peso (circa)

3,1 kg

Amplificatore surround

(TA-SA500WR) per BDV-N9200W/

BDV-N7200W

Amplificatore surround

(TA-SA600WR) per BDV-N9200WL/

BDV-N7200WL

Amplificatore surround

(TA-SA700WR) per BDV-N5200W

Sezione amplificatore

POTENZA DI USCITA (riferimento)

Surround sinistro/Surround destro:

200 W (per canale a 6 ohm, 1 kHz)

TA-SA700WR:

POTENZA DI USCITA (riferimento)

Surround sinistro/Surround destro:

100 W (per canale a 6 ohm, 1 kHz)

Impedenza nominale 6Ω

Sistema di communicatesione

Caratteristiche tecniche audio sanza

fili versione 3.0

Banda di frequenza

5,2 GHz, 5,8 GHz

Metodo di modulazione DSSS

Requisiti di alimentazione

220V-240VCA,50/60Hz

Consumo energetico

Il design e le caratteristiche tecniche sono

soggetti a modificheenza preavviso.

OSTRZEZENIE
