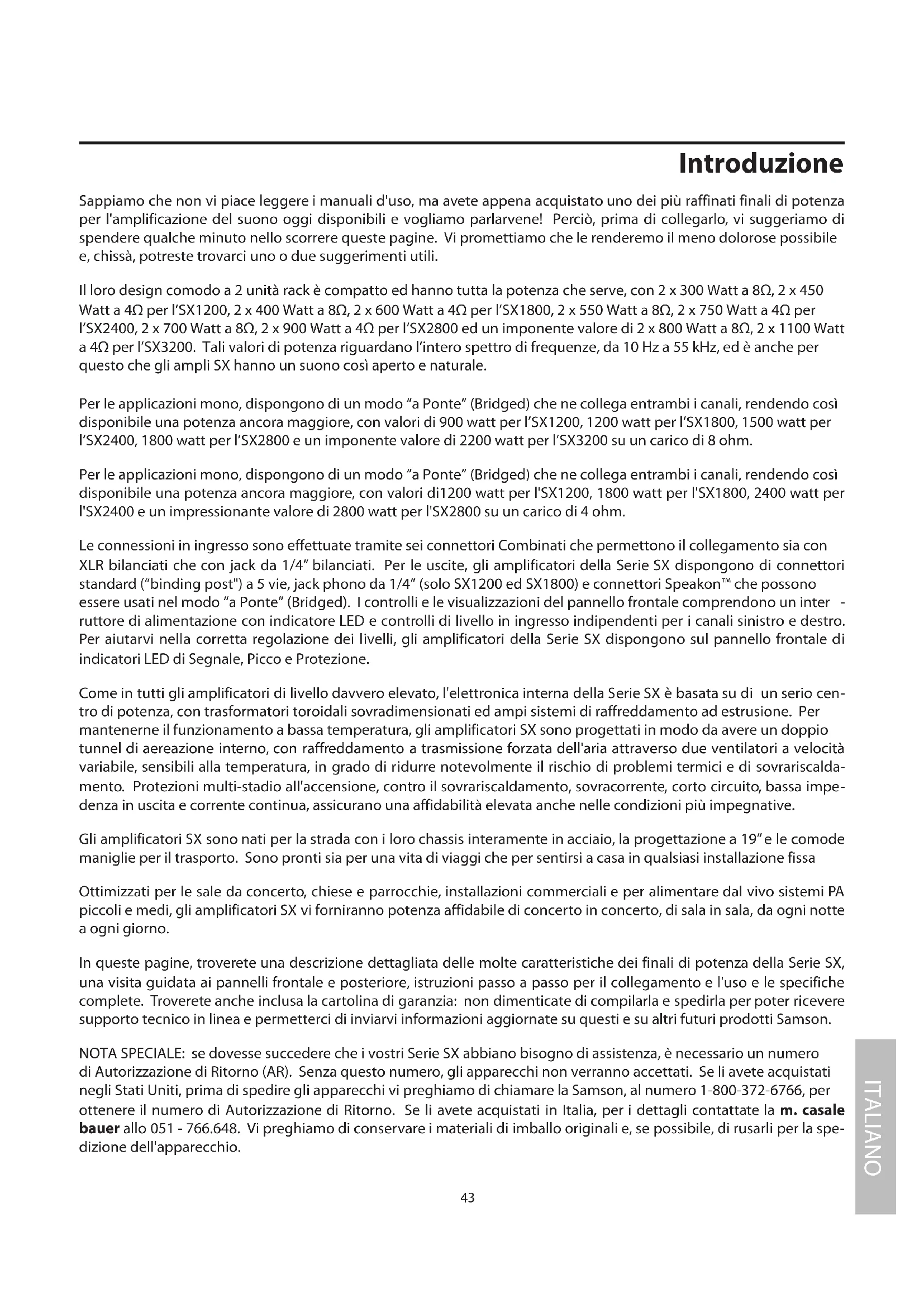

Sappiamo che non vi piace leggere i manuali d'uso, ma avete appena acquistato uno dei più raffinati finali di potenza per l'amplificazione del suono agli disponibili e vogliamo parlarvene! Percio, prima di collegarlo, vi suggeriamo di spendere alcuni minuto nell'scorrere queste pagne. Vi promettiamo che le renderemo il meno dolorose possibile e, chissà, potreste trovari uno o due suggerimenti utili.

Il loro design comodo a 2 unità rack è compatto ed hanno tutte la potenza che serve, con 2 × 300 Watt a 8 , 2 × 450 Watt a 4 per l'SX1200, 2 × 400 Watt a 8 , 2 × 600 Watt a 4 per l'SX1800, 2 × 550 Watt a 8 , 2 × 750 Watt a 4 per l'SX2400, 2 × 700 Watt a 8 , 2 × 900 Watt a 4 per l'SX2800 ed un imponente valore di 2 × 800 Watt a 8 , 2 × 1100 Watt a 4 per l'SX3200. Tali valori di potenza riguardano l'intero spettro di frequenze, da 10Hz a 55kHz , ed èanche per questo che gli ampli SX hanno un suonoosi aperto e naturale.

Per le applicazioni mono, dispongono di un modo "a Ponte" (Bridged) che ne collega entrambi i canali, rendendo così disponibile una potenza alla maggiore, con valori di 900 watt per l'SX1200, 1200 watt per l'SX1800, 1500 watt per l'SX2400, 1800 watt per l'SX2800 e un imponente valore di 2200 watt per l'SX3200 su un carico di 8 ohm.

Per le applicazioni mono, dispongono di un modo "a Ponte" (Bridged) che ne collega entrambi i canali, rendendo così disponibile una potenza più magiore, con valori di 1200 watt per l'SX1200, 1800 watt per l'SX1800, 2400 watt per l'SX2400 e un impressionante valore di 2800 watt per l'SX2800 su un carico di 4 ohm.

Le connessioni in ingresso sono effettuate tramite sei connettori Combinati che permettono il collegamento sua con XLR bilanciati che con jack da 1 / 4'' bilanciati. Per le uscite, gli amplificatori della Serie SX dispongono di connettori standard ("binding post") a 5 vie, jack phono da 1 / 4'' (solo SX1200 ed SX1800) e connettori SpeakonTM che possono essere usati nel modo "a Ponte" (Bridged). I controllingi e le visualizzazioni del pannello frontale comprendono un inter-ruttore di alimentazione con indicatore LED e controlli di livello in ingresso independenti per i canali sinistro e destro. Per aiutarvi nella corretta regolazione dei livelli, gli amplificatori della Serie SX dispongono sul pannello frontale di indicatori LED di Segnale, Picco e Protezione.

Come in tutti gli amplificatori di livello davvero elevato, l'electronica interna della Serie SX è basata su di un serio centro di potenza, con trasformatori toroidali sovrdimensionati ed ampi sistemi di raffreddamento ad estruzione. Per mantenerne il funzionamento a bassa temperatura, gli amplificatori SX sono progettati in modo da averere un doppio tunnel di aereazione interno, con raffreddamento a trasmissione forzata dell'aria attraverso due ventilatori a velocità varabile, sensibili alla temperature, in grado di ridurre notevolmente il rischio di problemi termici e di sovriscaldamento. Protezioni multi-stadio all'accensione, contro il sovriscaldamento, sovracorrente, corto circuito, Bassa impedenza in uscita e corrente continua, assicurano una affidabilità elevata ancche nelle condizioni più impegnative.

Gli amplificatori SX sono nati per la strada con i loro chassis interamente in acciaio, la progettazione a 19'' e le comode maniglie per il trasporto. Sono pronti sua per una vita di viaggi che per sentiri a casa in qualiasi installmenta fissa

Ottimizzati per le sale da concerto, chiese e parrocchie, installazioni commerciali e per alimentare dal vivo sistemi PA piccoli e medi, gli amplificatori SX vi forniranno potenza affidabile di concerto in concerto, di sala in sala, da agli notte a agli giorno.

In queste pagine, troverete una descrizione dettagliata delle molte caratteristiche dei finali di potenza della Serie SX, una visita guidata ai pannelli frontale e posteriori, istruzioni passo a passo per il collegamento e l'uso e le specifiche complete. Trovereteanche inclusa la cartolina di garanzia: non dimenticate di compilarla e spedirla per poter ricevere supporto tecnico in linea e permefterci di inviarvi informazioni aggiornate su quosti e su altri futuri prodotti Samson.

NOTA SPECIALE: se dovesse succedere che i vostri Serie SX abbiano bisogno di assistenza, è necessario un numero di Autorizzazione di Ritorno (AR). Senza quello numero, gli appearecchi non verranno accettati. Se li avete acquistati negli Stati Uniti, prima di spedire gli appearecchi vi preghiamo di chiamare la Samson, al numero 1-800-372-6766, per ottenere il numero di Autorizzazione di Ritorno. Se li avete acquistati in Italia, per i dettagli contattate la m. casale bauer allo 051 - 766.648. Vi preghiamo di conservare i materiali di imballo originali e, se possibile, di rusari per la spe-dizione dell'apparecchio.

Serie SX - Caratteristiche

I finali di potenza Serie SX Samson utilizzano la technologia più avanzata nel Campo della progettazione degli amplificatori di potenza professionali. Ecco alcune delle loro caratteristiche principali

• Potenza da vendere - Ecco i valori di potenza di ognuno degli amplificatori della Serie SX.

SX1200 2x300 Watt a 8Ω, 2x450 Watt a 4Ω
SX1800 2x400 Watt a 8Ω, 2x600 Watt a 4Ω
SX2400 2x550 Watt a 8Ω, 2x750 Watt a 4Ω
SX2800 2x700 Watt a 8Ω, 2x900 Watt a 4Ω
SX3200 2x800 Watt a 8Ω, 2x1100 Watt a 4Ω

Per le applicazioni mono, il modo a Ponte (Bridged) ne collega i canali per fornire una potenza ancor maggiore, con valori di potenza di 900 watt per l'SX1200, 1200 watt per l'SX1800, 1500 watt per l'SX2400, 1800 watt per l'SX2800 ed un imponente valore di 2200 watt per l'SX3200 su di un carico di 8 ohm.
Suono cristallino e frizzante - Specifiche audio impressionanti come 0,04% di THD, intervallo dinamico di 105 dB, crosstalk di 80 dB e risposta in frequenza da 10Hz a 55kHz per garantire una qualità sonora ultra pulita.
- Controlli di livello in ingresso indipendenti per ognuno dei canali, che permettono una regolazione di precisione.
- Inditori LED di segnale per ognuno dei canali che sostrano di continuo i livelli di potenza in uscita e permettono la correzione contro le condizioni di sovraccarico (clipping).
Circuito stabile a progettazione bipolare del tutto unica che mantiene continua l'uscita in CC durante l'inattività o intornoagli zero volt (mantenendoosi a riposo gli altoparlanti al loro punto di zero).Caratteristica utile per minimizzare problemi di sovraccarico termico, evitando efficentementeagli amplificatori della Serie Sx inutili dispersioni di potenza.
- Raffreddamento ad aria forzata attraverso due ventilatori a velocità variabile, sensibili alla temperature, per mantenere pre-stazioni affidabili nella problema termici e di sovriscaldamento.
Circuitazione di protezione a relle (con LED dedicati per ognuno dei canali) a salvaguardia contro sovriscaldamento o condizioni di collegamento difettioso, in grado anche di prevenire "schiocchi" all'accensione e allo spegnimento. Questo significa che è possibile usare la Serie SX con una singola presa multipla con collegatianche un mixer e altri appearecchi audio,enza pericolodi danni alle casse acustiche collegate.
- Connettori d'ingresso a combinazione per ognuno dei canali, in grado di accettare via XLR bilanziati che jack phono bilanziati da 1/4" TRS.
- Connessioni d'uscita tramite connettori standard a 5 vie (binding post) e jack phono da 1/4'' (solo SX1200 ed SX1800),或者其他 connettori Speakon™ per l'uscita in modo mono a Ponte (Bridged).
- Alimentazione a trasformatore toroidale per una corrente elevata ed un basso profilo.
Circuito di interruzione (breaker) ripristinabile dall'utente per il riavvio facile e veloce dopo un sovraccarico di alimentazione.
- La Serie SX più essere montata in qualiasi rack standard da 19" (portano via solo due spazi rack), per l'immediata integrazione in qualiasi sistema PA sua fisso che da trasporto.
La costruzione robusta (chassis interamente in acciaio con elegante finitura in grigio e dispersori di calorie leggeri in alluminio anodizzato), rende la Serie SX particolarmente adatta all'uso su strada.
- Garanzia estesa a tre anni (per il mercato Statunitense).
In ultimo, ma non certo in ordine di importanza, il rapporto qualita prezzo. I Samson Serie SX sono stati progettati fin dal primo momento per fornire una qualita sonora effeliente ad un prezzo contentu.

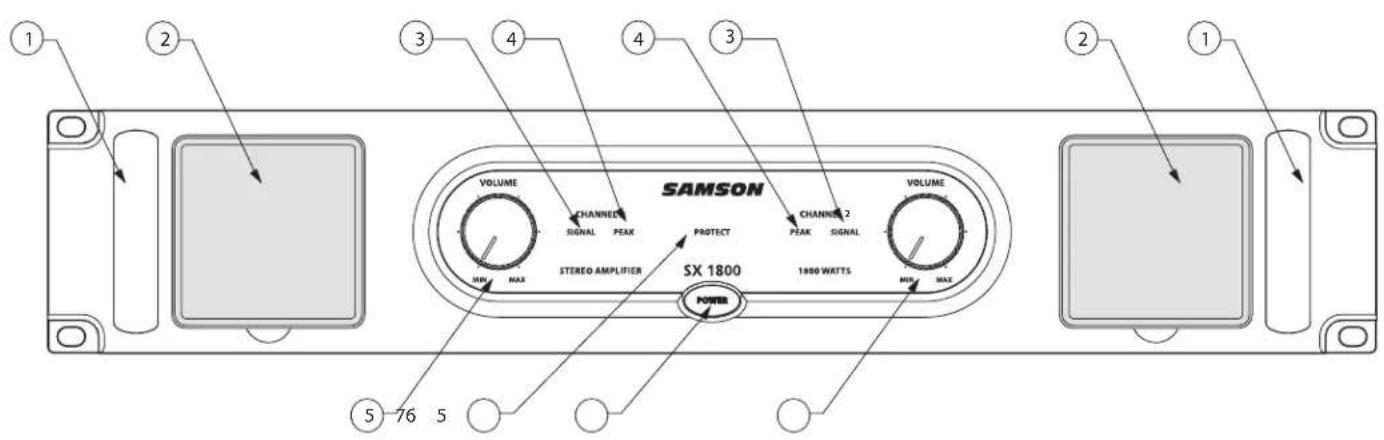

Visita Guidata - Il Pannello Frontale

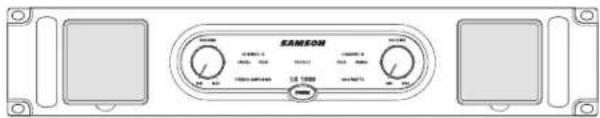

1: Maniglia - per facilitarne il trasporto, sua mano che durante l'installazione a rack, gli amplificatori SX dispongono di due maniglie in acciaio comodamente posizionate a sinistra e a destra del pannello frontale.

2: Ventilazione - gli amplificatori SX non si riscaldano grazie a due condotti di raffreddamento ad aria forzata. L'aria fredda viene raccolta dai filtri di ventilazione del pannello frontale, per ridurre la temperatura dei componenti interni forzando l'uscita del calore delle aperture posteriori. I ventilatori di fatto sono sensibili alla temperature interna e in grado di regolare la propria velocità per mantenere le condizioni ottimali di raffreddamento.

3: LED di Segnale - gli indicatori LED del pannello frontale mostrano di continuo il livello di potenza in uscita del canale corrispondente. I LED "SIGNAL" si accendono adindicare la presenza di segnale in uscita.

4: LED di Picco - il segmento LED di PICCO si accende agli qual volta il canale invia in uscita segnale alla massima potenza. Per mantenere il miglior rapporto segnale - rumore, il segmento di destra (PEAK) dovrebbe accendersi solo occasionalmente; se si accende di frequente, l'amplificatore Serie SX potrebbe essere in condizioni di sovraccarico ed è probabile che il segnale in uscita via distorto (in "clipping"). Se questo accade e se riportando indietro il controllo di Livello di Ingresso la potenza in uscita è troppo Bassa per le vostre applicazioni, considerate l'uso del modo a Ponte (per ulteri informazioni, fate riferimento al paragrafo "l Modi a Ponte e in Parallelo", a pagna 8 di quello manuale).

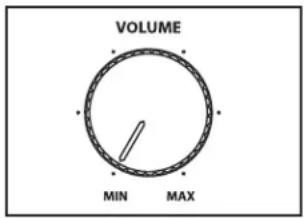

5: Controlli di livello di ingresso del canale - sono controlli a scatto a 42 positioni che permettono la regolazione precisa del livello di ingresso del segnale in arrivato delle prese di ingresso del pannello posteriore (confrontate il punto 2 alla prossima pagina). Quando sono in posizione complemente anti-oraria (etichettata "MIN"), il segnale viene attenuato di 80 dB (essenzialmente, viene del tutto escluso). Quando sono in posizione complemente oraria (etichettata "MAX"), il segnale è a guidagno unitario (overno non c'è alcuna attenuazione). L'amplificatore Serie SX在哪ina le potenza massima quando alle prese di ingresso arrivava un segnale a +4 dB e i controlli di livello di ingresso di canale sono in posizione complemente oraria a "0 dB".

6: LED di Protezione - rimane attivo approximativamente per cinque secondi agli va che l'amplificatore Serie SX viene accesso e poi spento (quando lo fa, si sente un "click"). Il LED di Protezione si accendeanche in caso di sovriscaldamento o in presenza di un problema serio (per ulteriori informazioni fate riferimento a pag. 7 di questo manuale). Quando l'ampli viene spento, è normale che il LED di Protezione si affievolisce lentamente. Quando è accesso, non viene fornito alcune segnale alle casse acustiche collegate, che sono esclude per prevenire qualiasi "schiocco". Per una descrizione completa delle condizioni nelle quali questo indicator luminoso si accende, leggete il paragrafo intitolato "Il Circuito di Protezione della Serie SX", a pag. 7 di questo manuale.

7: Interruttore di Accensione - usateo per accendere e spegnere l'amplificatore Serie SX. Vedrete il suo LED interno illuminarsi, agli qual volta l'ampli Serie SX viene acceso.

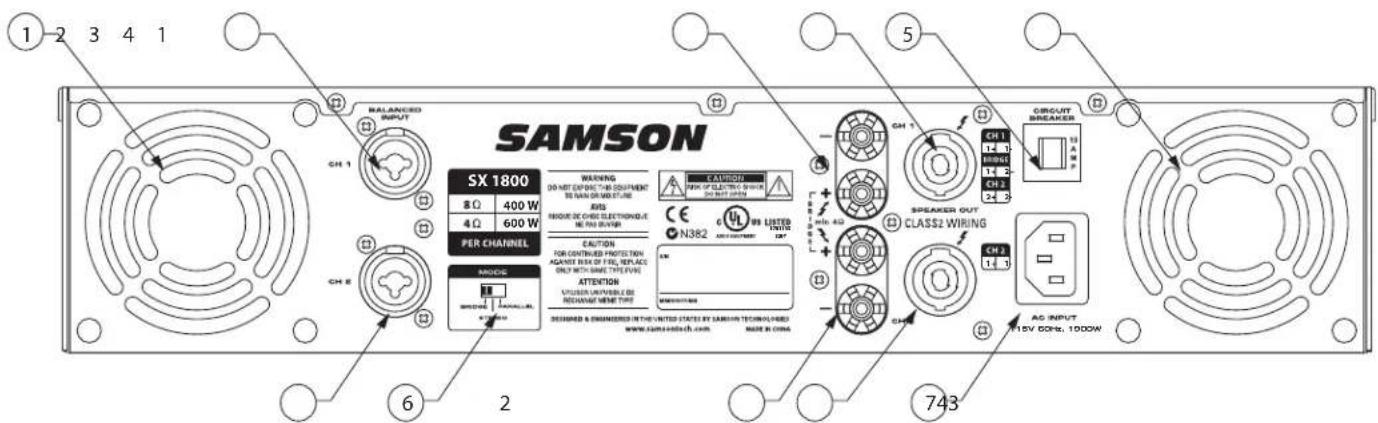

Visita Guidata - Il Pannello Posteriore

1: Ventilatore - è un ventilatore a velocità varabile che fornisce il raffreddamento vitale per la Serie SX (più caldo diventa l'ampli, maggiore la velocità del ventilatore). Accertate vi che i pannelli sa frontale che posteriore siano liberi da ostruzioni e che sia sempre disponibile aria fresca e pulita. Assicuratve inoltrè che l'amplificatore Serie SX venga usato in ambienti sulla polvere.

2: Connettori di Ingresso - collegate il segnale in ingresso a quosti connettori combinati, bilanziati elettronicamente, usando prese XLR o da 1/4"TRS (Tip/Ring/Sleeve - Punta/Anello/Corpo) configurati come segue: Pin 2 (o Punta) "caldo", Pin 3 (o Anello) "freddo" e Pin 1 (o Corpo) a massa. Vi raccommandiamo di usare cavi bilanciati a tre conduttori agli volta che potete (potete insertre a quosti ingressi prese da 1/4" sbilanciate a due conduttori, ma avrete una maggior qualita di segnale e meno rumore e ronzio indotti dall'esterno se userete linee bilanciate). Gli ampli Serie SX accettano livelli di ingresso di qualsiasi intensità, ma hanno bisogno di almeno +4 dBu per raggiungere la potenza massima. I segnali stereo vanno collegati alle prese di ingresso dei Canali 1 e 2. Se perché usate l'ampli Serie SX nei modi a Ponte o in Parallelo, usate solo la presa di ingresso del Canale 1. Per ulteriori informazioni sui modi a Ponte e in Parallelo leggete pag. 8 di questo manuale e le pagg. 9 e 10 per le istruzioni complete di interconnessione.

3: Connettori Standard (Binding Post) a 5 vie - usateli per il collegamento di ognuno dei canali dell'ampli Serie SX a casse acustiche da 4 ohm o da 8 ohm. Assicuratevi di collegare correttamente le casse acustiche, con il terminale rosso (+) normalmente collegato all'ingresso positivo della cassa acustica ed il terminale nero (a massa) normalmente collegato all'ingresso negativo. Per ulteriori informazioni sul modo a Ponte leggete pag. 8 di quello manuale e le pagg. 9 e 10 per le istruzioni complete di collegamento alle casse acustiche.

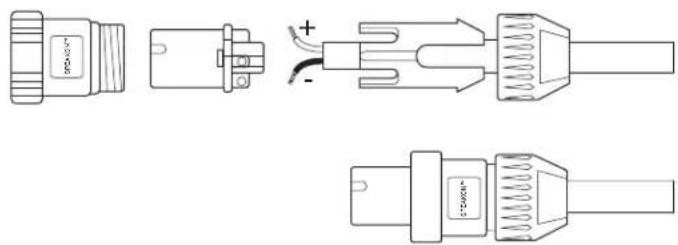

4: Connettori di Uscita SpeakonTM - in alternatively, potete usare quosti connettori per il collegamento dei ognuno dei canali dell'ampli Serie SX a 4 casse acustiche o a casse da 4 ohm. Per ulteriori informazioni sul modo a Ponte, leggete pag. 8 di quello manuale e le pagg. 9 e 10 per le istruzioni complete sul collegamento interno e di interconnessione dei connettori SpeakonTM.

5: Interruttore (Breaker) di Circuito - si tratta di un sistema di interruzione del circuito che si innesca in caso di anomalie della tensione di alimentazione o se viene superata la potenza massima (con distorsione davvero elevata). Premetelo una volta (una volta sola!) per riavviare l'amplificatore dopo un breve periodo di riposo.

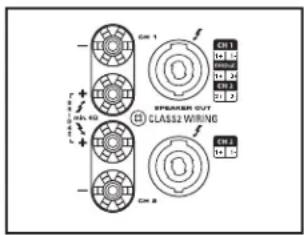

6: Interruttore a Ponte (Bridge) / Stereo / in Parallelo - per l'uso normale, mantenete quello interrottore a 3 vie nella posizione centrale (STEREO). Quando lo si regola nella posizione a destra (IN PARALLELO), il segnale in arrivato al solo Canale 1 viene inviato ad entrambi i finali di potenza dei Canali 1 e 2 (l'ingresso del Canale 2 viene ignorato). Quando lo si regola nella posizione a sinistra (A PONTE - BRIDGE), il segnale in ingresso al solo Canale 1 viene nuovamente inviato ad entrambi gli amplificatori di potenza (e, di nuovo, viene ignorato l'ingresso del Canale 2), ma i due finali di potenza vengono riuniti "a ponte" in mono. Per ulteriori informazioni, leggete il paragrafo "I Modi a Ponte e in Parallelo" a pag. 8 di quello manuale e "I Collegamenti della Serie SX" alle pagg. 9 e 10. ATTENZIONE: a causa della potenza in uscita estremamente elevata che si ottiene dagli amplificatori Serie SX nel modo a Ponte, accertatevi di useare esclusivamente casse acustiche di valore tale da poter gestire la potenza fornita (nel modo a Ponte, devono essere casse acustiche da 4 o da 8 ohm).

7: Ingresso in CA - qui va collegato il cavò di alimentazione, a sezione ampia, "IEC" a 3 pin in dotazione.

Serie SX - Configurazione ed Uso

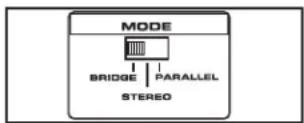

Interruttore Bridge / Stereo / Parallel

La configurazione del vostro Serie SX è una procedura semplice che richiede solo pochi minuti.

1. Eliminate tutti i materiali di imballo (conservateli in caso servano in futuro per una eventuale spedizione in assistenza) e decidete dove posizionare fisicamente l'amplificatore. Potete usarlo così come è oppure installarlo in un rack standard da 19^ : richiede solo due unità rack. Una volta installato, accertate vi che i pannelli si frontale che posteriori siano liberi da ostruzioni e che ci sa una Buona ventilazione intorno a tutte l'unità (vi raccomandiamo l'uso di pannelli spaziatori, specialmente se usate più amplificatori nelle stesso rack).
2. Regolate nel modo desiderato l'interruttore Bridge/ Stereo / Parallel del pannello posteriore (per ulteriori informazioni leggete il paragrafo "I Modi a Ponte e in Parallelo" a pag. 8 di quello manuale).
3. Effettuate i collegamenti alle casse tramite i connettori in uscita a banana, da 1/4'' o Speakon™ del pannello posteriore. Non è mai una Buona idea accendere un amplificatore non collegato alle casse. Quando lo usate nei modi Stereo o in Parallelo, potete usare qualsiasi cassa con un carico minimo di impedenza di 2 ohm (ovvero da 2 ohm in su). Nel modo a Ponte[invece, vanno usate casse da 4 o 8 ohm. Accertatevi di aver collegato correttamente le casse. Nei modi Stereo e in Parallelo, assicuratovi che il terminale rosso (+) sia collegato all'ingresso positivo della cassa e quello nero (massa) sua collagenato all'ingresso negativo. Per ulteriori informazioni sul modo a Ponte leggete pag. 8 di questo manuale e le pagg. 9 e 10 per istruzioni complete sull'interconnessione delle casse.
4. Fate poi i collegamenti di segnale in ingresso tramite i connettori Combinati di ingresso del pannello posteriore (se usate l'ampli Serie SX nei modi a Ponte o in Parallelo, usate il solo ingresso del Ca-nale 1 - per ulteriori informazioni leggete pag. 8 di quello manuale). Se il vosto mixer o il crossover in rete dispongono di uscite bilanciate, vi raccomandiamo di usare cavi e connettori a tre conduttori (potete inseire negli ingressi Combo anche prese sbilanciate a due conduttori, ma otterrete una miglior qualita di segnale e meno rumore e ronzio indotti dall'esterno con l'uso di linee bilanciate).
5. Nel pannello frontale dell'amplificatore Serie SX, ruotate entrambi i controllingi di ingresso dei Canali completeness in senso anti-orario (alla loro regolazione "MIN"). Poi collegate il cavo di alimentazione a sezione ampia, "IEC" a 3 pin in dotazione al connettore IEC del pannello posteriore e a una qualsiasi presa di corrente collegata a terra.

Connettori di Uscita

Connettori di Ingrasso

Controllo di Ingresso del Canale

Grazie al circuito interno di protezione a relé dell'ampli Serie SX, potete perfino collegarlo alla stessa presa multipla di corrente alla quale avete collegato altri appearecchi audio (come il mixer). Potete poi accendere tutti gli appearecchi contemporaneamente con l'interrottore della presa multipla sono nessun pericolò di danni alle casse collegate causati da "schiocchi" all'accensione.
6. Premete l'interruttor di Accensione del pannello frontale per accendere l'amplificatore. Vedrete accendersi i LED "Power" e di Protezione. Approssimativamente dopo cinque secondi, il LED di Protezione si spegnerà ( quando succeeds, sentire un "click").
7. Date segnale in ingresso al Serie SX a circa +4dBu (se inviate segnale da un mixer, portate la misura in uscita approssimativamente a 0 vu). In presenza di segnale in ingresso, alzate lentamente i controli di Ingresso di Canale fino a raggiungere il livello sonoro desiderato. Via via che inviate segnale, gli indicatori LED di SEGNALE e di PICCO di fianco ad ognuno dei controlli di Ingresso di Canale vi mosteranno di continuo la potenza in uscita dall'amplificatore. Per ottenere il miglior rapporto segnale - rumore, l'amplificatore Serie SX dovrebbe operare normalmente con i controlli di Ingresso dei Canali al massimo o quasi (interamente in senso orario, in posizione "MAX") ed il segmento di PICCO dovrebbe accendersi occasionally (ma non di frequente) durante i livelli di picco. Se usate un mixer dotato di controllo generale del livello di uscita (a volte chiamatoanche livello di "control room"), usatelo per attenuare il segnale, se necessario, in modo da ottenere il livello voluto alle casse.

LED di Protezione
Misura LED a tre segmenti

NOTA: se usate l'amplificatore SX ad elevati livelli di potenza per lunghi periodi e in installazioni fisse, prendete in considerazione la commutazione dell'uso a 220 voltanche con tensione di rete a 110 volt. É una modificà che va effettuata esclusivamente da un elettricista professionista legalmente abilitato.

Se incontrare delle difficultà con un qualsiasi aspetto di configurazione o d'uso del vostro Serie SX, contattate il vostro rivenditore Samson. Se l'acquisto è avvenuto negli Stati Uniti, potete chiamare il Supporto Tecnico Samson (1-800-372-6766) tra le 9 AM e le 5 PM EST.

Il Circuito di Protezione della Serie SX

Come spiegato nei paragrafi di quello manuale dedicati alla "Visita Guidata", il LED di Protezione del pannello frontale degli amplificatori della Serie SX indica l'attività della circuitazione di relie di collegamento alle casse acustiche. Quando il LED di Protezione è accesso, quello circuito è attivo e tutte le casse acustiche collegate sono esclude (non viene loro fornito alcun segnale), in modo da proteggerle ed evitar loro qualsiasi eventuale "schiocco".

Ecco l'elenco delle condizioni che causano l'accensione del LED di Protezione.

• Accensione iniziale: approssimativamente per cinque secondi dall'accensione iniziale, il circuito di protezione è attivo e le uscite per le casse sono esclude. Se tutto funziona normalmente, si avverte un "click" che indica la disattivazione del circuito di protezione e l'amplificatore Serie SX inizia a fornire segnale alle casse collegate (questo è il momento in cui si sente il "click"). è normale che il LED di Protezione si affievolisce gradualmente dopo lo spegnimento dell'amplificatore.

ATTENZIONE: se dati circa cinque secondi il LED di Protezione non si spegne (e non si avverte il "click" che ne accompaniesna la disattivazione), spegnete subito l'amplificatore Serie SX e controllate immediatamente tutti gli apparecchi e i collegamenti esterni per cercare possibili corto-circuiti o altri difetti.

• Sovrariscaldamento: negli ampli Serie SX un dispositivo sensibile alla temperatura attiva la circuitazione di protezione (e si accende il LED di Protezione) agli qual volta la temperatura operativa dell'unità supera il livello di sicurezza. Per prevenir un simile problema, assicuratve che l'amplificatore Serie SX riceva una ventilazione adeguata da tutti i lati e che entrambi i pannelli frontale e posteriori non siano ostruiti.
• Severe condizioni di sovracorrente: accadono agli volta che il segnale in ingresso all'ampli Serie SX sale ad un livello altri il 20% di THD (Total Harmonic Distortion - Distorsione Armonica Totale).
• Cavi delle casse in corto: quello accade se, per un difetto nei collegamenti, i cavi di segnale e di massa in uscita dall'ampli Serie SX sono tra loro in corto circuito.
• L'impenenza in uscita scende al di tutto dei 2 ohm: quello poù accadere se l'ampli Serie SX è stato collegato ad unsystema di casse non appropriato (per ulteriori infor - mazioni, leggete il paragrafo "Serie SX - Configurazione ed Uso" a pag. 6 di quello manuale).
• Tensione in CC rilevata all'uscita per le casse: la causa più probabile di un simile problema è un difetto interno.

In generale,gni volta che il LED di Protezione si accende (a parte i circa cinque secondi che seguono l'accensione iniziale), c'è motivo di preoccuparsi. Se questo accade, spegnete immediatamente l'amplificatore Serie SX e controllate attentamente tutti i collegamenti e gli apparecchi esterni per scopire e correggere la condizione che è causa prima dell'accensione del LED di Protezione.

Per ulteriore assistenza, contattate il vostro rivenditore Samson. Se l'acquisto è avve nuto negli Stati Uniti, potete chiamare il Supporto Tecnico Samson (1-800-372-6766) tra le 9 AM e le 5 PM EST.

SAMSON

PROTECT

SX 1800

I Modi a Ponte e in Parallelo

Gli amplificatori della Serie SX sono dotati nel pannello posteriore di un interrottore che ne permette l'uso nei modi a Ponte o in Parallelo. Quando questo interrottatore è nella posizione "STEREO" centrale, l'ampli Serie SX funziona in completa stereofonia, con entrambi i due canali independenti di amplificazione (Canale 1 e Canale 2) in grado di ricevere differenti segnali in ingresso e di produire segnali independenti in uscita. Quando,invece questo interrottatore è nella posizione "BRIDGED"(A PONTE) a sinistra, il segnale in ingresso al Canale 1 viene inviato ad entrambi gli amplificatori collegati insieme "a ponte", per produrre un singolo segnale in uscita con 900 watt per I'SX1200, 1200 watt per I'SX1800, 1500 watt per I'SX2400, 1800 watt per I'SX2800 ed un imponente valore di 2200 watt per I'SX3200 su di un carico di 8 ohm.

ATTENZIONE: il modo a Ponte va usato esclusivamente con l'amplificatore Serie SX collegato a casse acustiche con un carico di 4 o 8 ohm. L'uso del modo a Ponte con un carico di casse inferiore a 4 ohm cui poto causare danni severi all'apparecchio a causa di un excessivo calore e di limiti alla corrente e invalida la garanzia!

Moda a Ponte

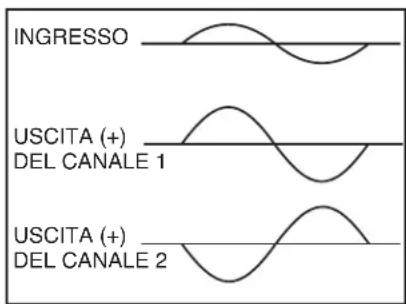

L'illustrazione a destra alla funzionamento di questa configurazione. Nel modo a Ponte, la polarità (fase) del segnale in uscita dal Canale 2 è rovesciata rispetto al segnale in uscita dal Canale 1. Entrambi i canali processano dunning lo stesso segnale in ingresso, con il carico di cassa acustica collegato in modo che la potenza sa derivata da entrambi i canali. La variazione effettiva di tensione vista dal carico èosi raddop - piata e+dunque la potenza in uscita è multuplicata per quattro.

Quando usate l'amplificatore Serie SX nel modo a Ponte, accertatevi di collegare la cassa acustica come migliorato nell'illustrazione a pagina 9 (e serigrafata sul pannello posteriore), con il terminale di uscita rosso (+) del Canale 1 collegato all'ingresso positivo della cassa acustica ed il terminale in uscita rosso (+) del Canale 2 collegato al suo ingresso negativo.

Non usate il terminale di uscita nero a massa (-) di nessuno dei due canali (il cari - co della cassa deve "fluttuare" via dallo chassis dell'amplificatore).

Quando l'interruttor del pannello posteriore è nella posizione "PARALLEL" a destra, l'amplificatore Serie SX opera in un modo del tutto unico, in Parallelo. In quello modo, viene usato il solo segnale presente all'ingresso del Canale 1. Questo è il segnale che viene inviato ai finali di potenza di entrambi i Canali 1 e 2, producendo così una dop - pia uscita mono con i seguenti valori di potenza:

SX1200 2 × 300 Watt a 8 , 2 × 450 Watt a 4

SX1800 2 x 400 Watt a 8Ω, 2 x 600 Watt a 4Ω

SX2400 2 x 550 Watt a 8Ω, 2 x 750 Watt a 4Ω

SX2800 2 x 700 Watt a 8Ω, 2 x 900 Watt a 4Ω

SX3200 2 × 800 Watt a 8, 2 × 1100 Watt a 4

Per i diagrammi di collegamento nei modi d'uso dell'amplificatore Serie SX a Ponte o in Parallelo, leggete le pagine 9 e 10 del presente manuale.

I Collegamenti della Serie SX

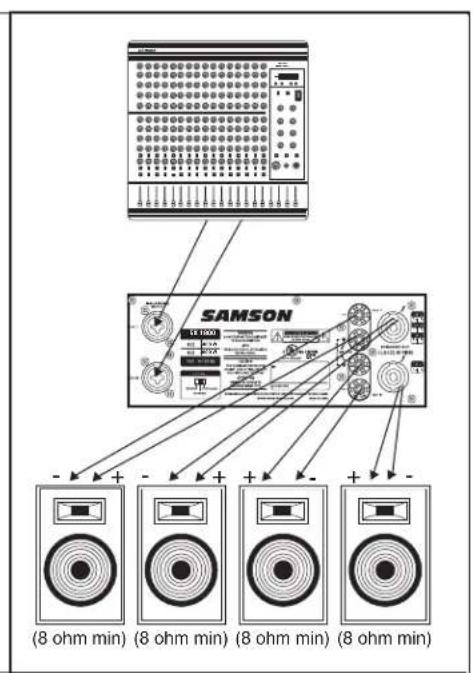

Le illustrazioni di queste due pagine mostrano i col-legamenti necessari per l'uso dell'amplificatore Serie SX nei modi in Stereo, a Ponte e in Parallelo. Nei casi appropriati sono indicate le configurazioni di cablaggio dei connettori SpeakonTM (a destra).

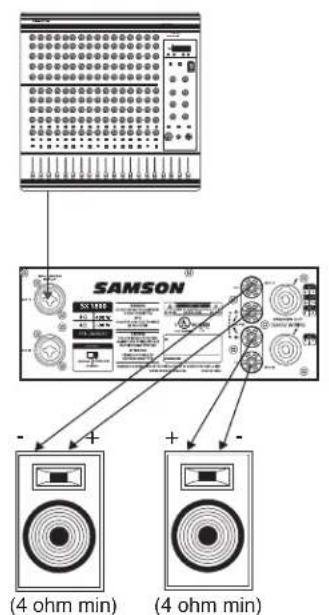

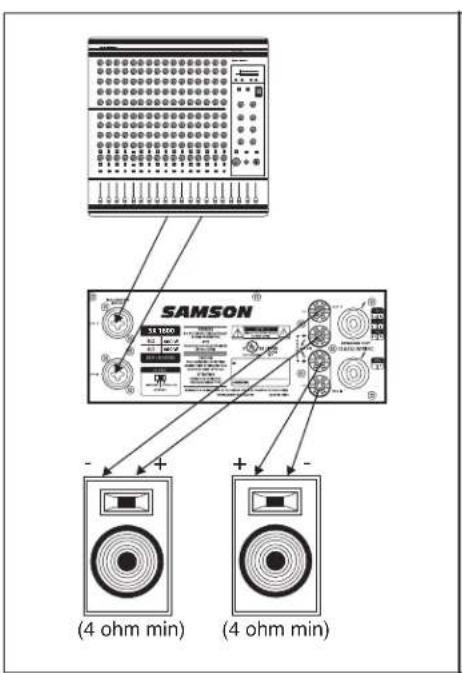

Modo Stereo: (due o quattro cose)

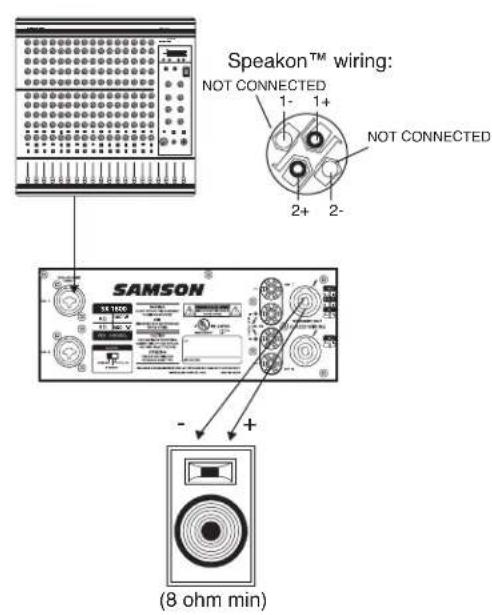

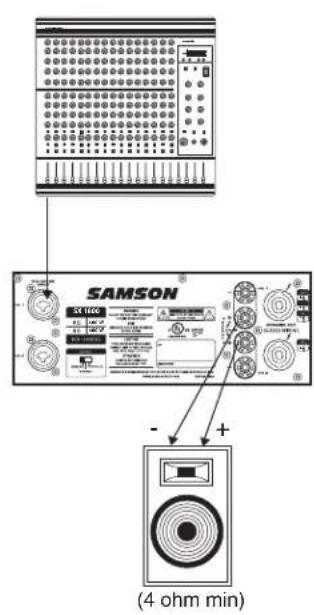

Modo a Ponte: (una sola cassa)

I Collegamenti della Serie SX

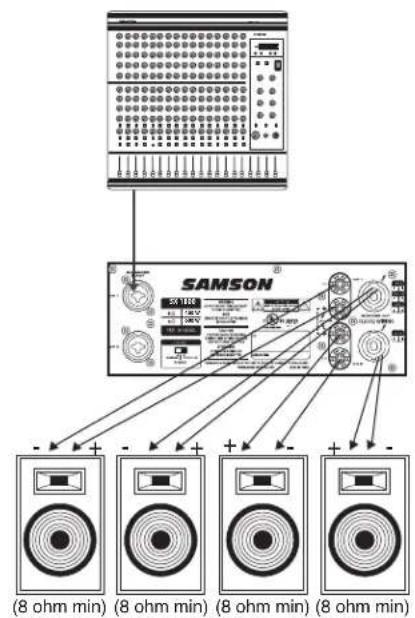

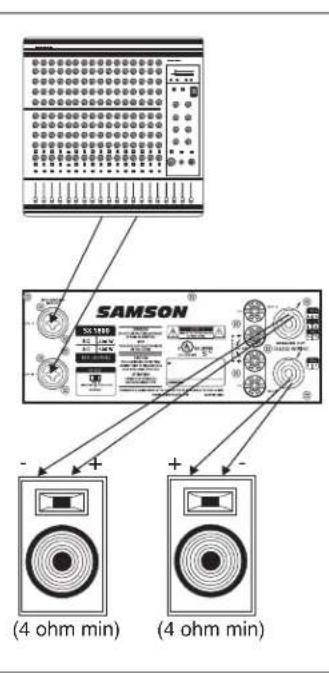

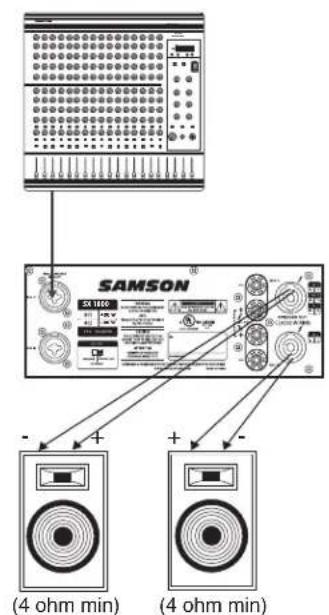

Modo in Parallelo: (due o quattro casse)

La Pulizia dei filtri di Ventilazione

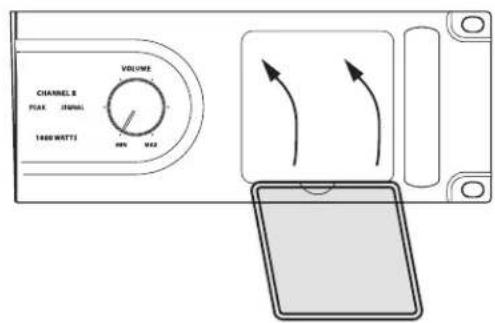

La pulizia dei Filtri di Ventilazione

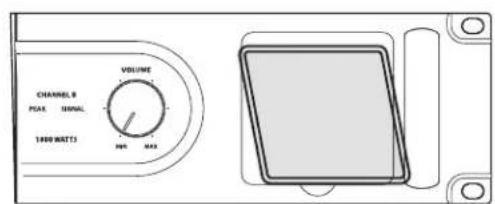

Di tanto in tanto, è necessaria la pulizia dei filtri di ventilazione. è Buona norma teneri puliti per assicurare all'amplificatore Serie SX il massimo flusso d'aria, è+dunque di raffreddamento. Per pulire i filtri di ventilazione seguite queste semplici istruzioni.

1/ Rimuovete il filtr di ventilazione mettendo un dito nell'incavo sulla sua cornice.
2/ Pulite il filtro con acqua tiepida e lasciatelo asciugare completeness prima di reinstallarlo.
3/ Rimettete il filtrto aippo allineandone la cornice alla parte superiore dell'alloggiamento nel pannello e spingendolo in posizione.

Specifications

SX1200 SX1800 SX2400 SX2800 SX3200
Potenza Nominale in Uscita
In Stereo, entrambi i canali alimentati
8 ohm 300 Watt 400 Watt 500 Watt 700 Watt 800 Watt
4 ohm 450 Watt 600 Watt 750 Watt 900 Watt 1100 Watt
In mono a Ponte
8 ohm 900 Watt 1200 Watt 1500 Watt 1800 Watt 2200 Watt
Rapporto Segnale - Rumore (da 20Hz a 20k)		102dB	102dB	104dB	104dB	104dB
Distorsione (SMPTE-IM)		0,05%	0,01%	0,04%	0,04%	0,04%
Sensibilità di Ingresso @8ohm		1,24V(4dBu)	1,24V(4dBu)	1,24V(4dBu)	1,24V(4dBu)	1,24V(4dBu)
Guadagno in Tensione		32dB	33dB	34dB	35dB	35dB
Circuitazione in Uscita		AB	AB	H	H	H
Consumo di Corrente (115VAC)
@1/8 della pot. nom. su 4ohm		6,3A	7,2A	7A	8,5A	8,5A
@1/3 della pot. nom. su 4ohm		9,5A	12A	14,5A	17A	17A
@ ptenza nominale su 4ohm, max.		15,5A	19,5A	26A	32A	32A
Distorsione (tipica @4 ohm)
da 20Hz a 20kHz,10dB al di fatto della pot. nom.		0,01%	0,01%	0,03%	0,03%
IkhZ, potenza nominale		0,1%	0,1%	0,1%	0,1%
Risposta in Freqenza @8ohm 1Watt		tra 0 e -0,5 dB: da 20Hz a 20kHz, tra 0 e -3 dB: da 5Hz a 60kHz
Fattore di Smorzamento (400Hz)		280	280	350	350	350
Impedenza in Ingresso		15kohm Sbilanciata, 30kohm Bilanciata
Clipping in Ingresso		10Vrms (22dBu)
Raffreddamento		Aria forzata tramite ventilatori a velocitàcontinuamente variazibile
Connettori (per ognuno dei canali)
Ingresso:		Combo attivi bilanziati e 1/4" (6,3mm) TRS
Uscita:		Conn. a 5 vie (Binding post),1/4" Phono (solo SX1200 ed SX1800 ) e Speakon
Controlli		Interruttore di Alimentazione in CA, volume Canale 1 e 2
Indicatori		Accensione (blue, Protezione (ambra)Segnale (verde) per Can., Picco (rosso) per Can.
Protezione		Corto circuito,Termica, Limita di Corrente, Disallinamento in CC, Picco di
corrente in ingresso, Pstorezione contro le RF, Esclusione alla accensione eallo spegnimento
Alimentazione richiesta		100/115/220/230/240 VAC, 50/60 Hz
Dimensioni (LXAXP)		483mm (19") x 89mm (3,5") x 408mm (16") , installabili a rack con supporto
		posteriore
Peso Netto		14,8kg (33lb.)	16,5kg (37lb.)	18kg (40lb.)	21,1kg (47lb.)	48lb.(27.2kg)
