FK 1039EL P.20 XHA - Forno HOTPOINT-ARISTON - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Forno da incasso
Marca	Hotpoint-Ariston
Modello	FK 1039EL P.20 XHA
Dimensioni (L x A x P)	43.5 cm x 32 cm x 41.5 cm
Volume	58 L
Peso approssimativo	35 kg
Alimentazione	220-240 V ~ 50/60 Hz
Potenza massima assorbita	2800 W
Classe energetica	Convezione forzata - funzione ECO
Tipo di energia	Elettrica
Colore	Inox (XHA)
Programmi manuali	Multilivello, Barbecue, Gratin, Bassa temperatura, Pizza, Pasticceria, ECO
Programmi automatici	Manzo, Filetto di pesce, Pane, Torte, Crostate
Pulizia automatica	FAST CLEAN (pirolisi) - cicli normale, intensivo, economico
Illuminazione interna	Lampada alogena 25 W, attacco G9, 230 V
Blocco porta e comandi	Sì
Funzione timer	Sì
Cottura differita	Sì
Sicurezza bambini	Sì (blocco porta/comandi)
Numero di livelli di cottura	5 (guide standard o scorrevoli opzionali)
Accessori forniti	Griglia, leccarda, girarrosto (secondo modello)
Indicatore di calore residuo	Sì
Modalità standby	Sì (standby dopo 30 min)
Impostazioni di fabbrica	Recuperabili
Manutenzione	Pulizia manuale o automatica FAST CLEAN; porta smontabile

Domande frequenti - FK 1039EL P.20 XHA HOTPOINT-ARISTON

Come installare il forno da incasso?

L'installazione deve essere effettuata da un professionista. La cavità di incasso deve avere le dimensioni indicate (vedere il manuale). Assicurarsi che il mobile sia resistente al calore. Fissare il forno con le viti fornite aprendo la porta e rimuovendo le guarnizioni laterali. Collegare elettricamente secondo le norme (220-240 V, 50/60 Hz).

Cosa fare al primo utilizzo?

Far funzionare il forno vuoto, porta chiusa, per almeno un'ora al termostato massimo. Quindi spegnere, aprire la porta e aerare la stanza per eliminare l'odore di protezione.

Come impostare l'orologio e il timer?

Per impostare l'orologio, premere il tasto orologio forno spento, quindi usare + e - per regolare ore e minuti. Per il timer, premere il tasto timer, regolare la durata, confermare. Un segnale acustico suona al termine della durata.

Quali sono i programmi di cottura disponibili?

Il forno offre programmi manuali (Multilivello, Barbecue, Gratin, Bassa temperatura, Pizza, Pasticceria, ECO) e automatici (Manzo, Filetto di pesce, Pane, Torte, Crostate). I programmi automatici preparano una cottura ottimale senza regolazione della temperatura.

Come programmare una cottura differita?

Selezionare prima un programma, premere il tasto durata per regolare il tempo di cottura, quindi premere END per regolare l'ora di fine. Confermare con START. Il forno si avvierà automaticamente per terminare all'ora scelta.

Cosa fare se lo schermo mostra 'HOT'?

Se si seleziona un programma automatico e lo schermo mostra 'HOT', significa che la temperatura interna è troppo alta. Attendere che il forno si raffreddi prima di avviare la cottura.

Come manutenere e pulire il forno?

Pulire l'esterno con una spugna e sapone neutro. L'interno si pulisce dopo ogni utilizzo con acqua calda e detergente. Per una pulizia profonda, utilizzare il programma FAST CLEAN (pirolisi) che riscalda a 500°C per incenerire lo sporco.

Come sostituire la lampadina dell'illuminazione?

Scollegare l'apparecchio, rimuovere il coperchio in vetro del portalampada. Sostituire la lampadina con una lampadina alogena da 25 W, attacco G9, 230 V. Rimettere il coperchio. Non toccare la lampadina a mani nude.

Cosa fare in caso di codice di errore 'F--'?

Il codice 'F--' seguito da numeri indica un'anomalia. Annotare il codice, riavviare il forno. Se il problema persiste, contattare il servizio post-vendita indicando il modello e il numero di serie (sulla targhetta dati).

Come attivare la modalità demo?

Forno spento, premere brevemente il pulsante del primo programma manuale, poi contemporaneamente + e - per 6 secondi. Premere brevemente il tasto orologio. Viene visualizzato 'dEon'. Per disattivare, premere contemporaneamente il tasto orologio e - per 3 secondi.

MANUALE UTENTE FK 1039EL P.20 XHA HOTPOINT-ARISTON

Collegamento elettrico

Targhetta caratteristica

Descrizione dell'apparecchio, 4

Vista d'insieme

Pannello di controllo

Avvioeutilizzato,5-6

Blocco porta/comandi

Impostare I'orologio

Impostare il contaminuti

Avviare ilorno

Maniglia a ascomparsa

Ripristino impostazioni di fabbrica

Standby

Programmi, 7-10

Programmi di cottura manuali

Programmi di cottura automatici

Programmare la cottura

Consigli praticidi cottura

Tabella cottura

Precauzioni e consigli, 11

Sicurezza generale

Smaltimento

Risparmiare rispecttare I'ambiente

Manutenzione e cura, 12-14

Escludere la corrente elettrica

Pulire l'apparecchio

Pulire la porta

Sostituire la lampadina

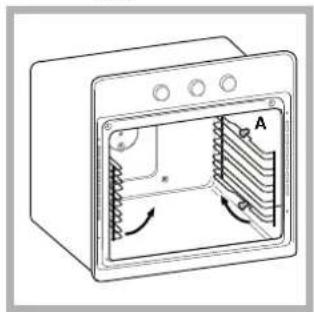

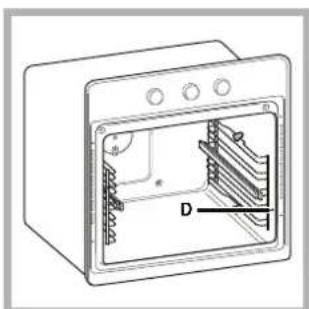

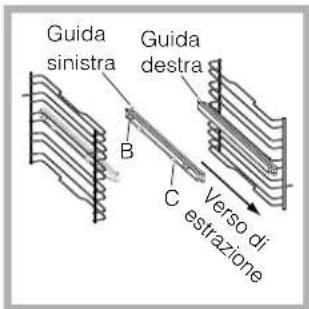

Montaggio del Kit Guide Scorrevoli

Pulizia automatica FAST CLEAN

Anomalie erimedi, 15

Assistenza, 16

Assistenza attiva 7 giorni su 7

Estensione di garanzia Airbag

IT

! è importante conservare quello libretto per poterlo consultare in agli momento. In caso di vendita, cessione o di trasloco, assicurarsi che resti insieme all'apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avertimenti.

! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Posizionamento

!Gli imballaggi non sono glucattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consiglio).

! L'installazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installazione cui cause danni a essere, animali o cose.

Incasso

Per garantire un buon funzionamento dell'apparecchio è necessario che il mobile abbia le caratteristiche adatte:

i pannelli adiacenti il forn o devono essere di materiale resistente al calore;
- nel caso di mobili in legno impiallacciato, le colle devono essere resistenti alla temperatura di 100^
per l'incasso delorno, sua nel caso di inserimento sottotavolo (vedi figura) che a colonna, il mobile deve averere le seguenti dimensioni:

* Solo per modelli inox

! Una volta incassato l'apparecchio non debbono essere possibili contatti con le parti elettriche. Le dichiarazioni di consumo indicate in targhetta caratteristiche sono state misurate con quello tipo di installmente.

Aerazione

Per garantire una Buona aerazione è necessario eliminare la parete posteriore del vano. É preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia un'apertura di almeno 45 x 560 mm (vedi figure).

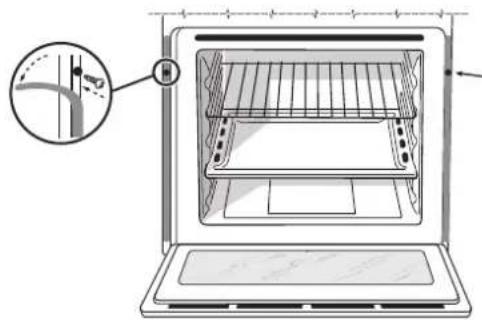

Centraggio e fissaggio

Per fissare l'apparecchio al mobile:

• après la porta del forno;
• sfilare le guarnizioni laterali nella parte alta sono a scopire i 2 fori di fissaggio;
• fissare il forno al mobile utilizzando 2 viti a legno;
• riposizionare le 2 guarnizioni.

! Tutte le parti che assicurano la protezione debbono essere fissate in modo tale da non poter essere tolte perché l'aiuto di quale utensile.

Collegamento elettrico

! I forn di cavo di alimentazione tripolare sono predisposti per il funzionamento con corrente alternata, con tensione e frequenza indicate nella targhetta caratteristiche posta sull'apparecchio (vedi除去).

Montaggio del cavo di alimentazione

1. Aprille la morsettiera facendo leva con un cacciavite sulle linguette laterali del coperchio: tirare e aprille il coperchio (vedi figura).

2. Mettere in opera il cavo di alimentazione: svitare la vite del serracavo e le tre viti dei contatti L-N- 1一 e poi fissare i cavettiarsi tto le teste delle viti rispettando i colori Blu (N) Marrone (L) GialloVerde 1一 (vedi figura).

3. Fissare il cavo
   nell'apposto
   fermacavo.

4. Chiudere il coperchio
   della morsettiera.

Allaccimento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il caricoindicato nella targhetto caricatteristica (vedi a fianco).

In caso di collegamento diretto alla rete è necessario interporre tra l'apparecchio e la rete un interruptore onnipolare con aperture minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrotto dall'interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50^ la temperature ambiente (per esempio lo schienale delorno).

! L'installatore è responsabile del corretto collegamento elettrico e dell'osservanza delle norme di sicurezza.

Prima di effettuare l'allciamento accertarsi che:

• la presa abbia la messa a terra e sua norma di legge;
• la presa sia in grado di sostortare il carico massimo di potenza della macchina,indicato nella targhetta caratteristiche (vedi除去)
• la tensione di alimentazione sua compresa nei valori nella targhetta caratteristica (vedi sotto);
• la presa sia compatibile con la spina dell'apparecchio. In caso contrario sostituire la presa o la spina; non usare prolonghe e multiple.

! Ad appearecchio installato, il cavo elettrico e la presa della corrente devono essere facilemente raggiungibili.

! Il cavo non delve subire piegature o compressioni.
! Il cavo delve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza)
! L'azienda declina agli responsabilità qualoraqueste norme non vengano rispettate.

TARGHETTA CARATTERISTICHE
Dimensioni	larghezza cm 43,5altezza cm 32profondità cm 41,5
Volume	lt. 58
Collegamenti elettrici	tensione a 220-240V~ 50/60Hz(vedi targhetta caratteristiche)potenza massima assorbita2800W
ENERGYLABEL*	Direttiva 2002/40/CE sull'etichetta dei forn i elettrici. Norma EN 50304Consumo energia dichiarazione Classse convenzione Forzata -funzione di riscaldamento:ECO.
CE	Questa apparecchiatura èconformere alle seguenti DirettiveComunitarie: 2006/95/CEE del12/12/06 (Bassa Tensione) esuccessive modificazioni- 2004/108/CEE del15/12/04(Compatibleità Elettromagnetica)e successive modificazioni- 93/68/CEE del 22/07/93 e successive modificazioni.- 2002/96/CE e successivemodificazioni.- 1275/2008 standby/off mode

• Senza guide estraibili

Descrizione dell'apparecchio

Vista d'insieme

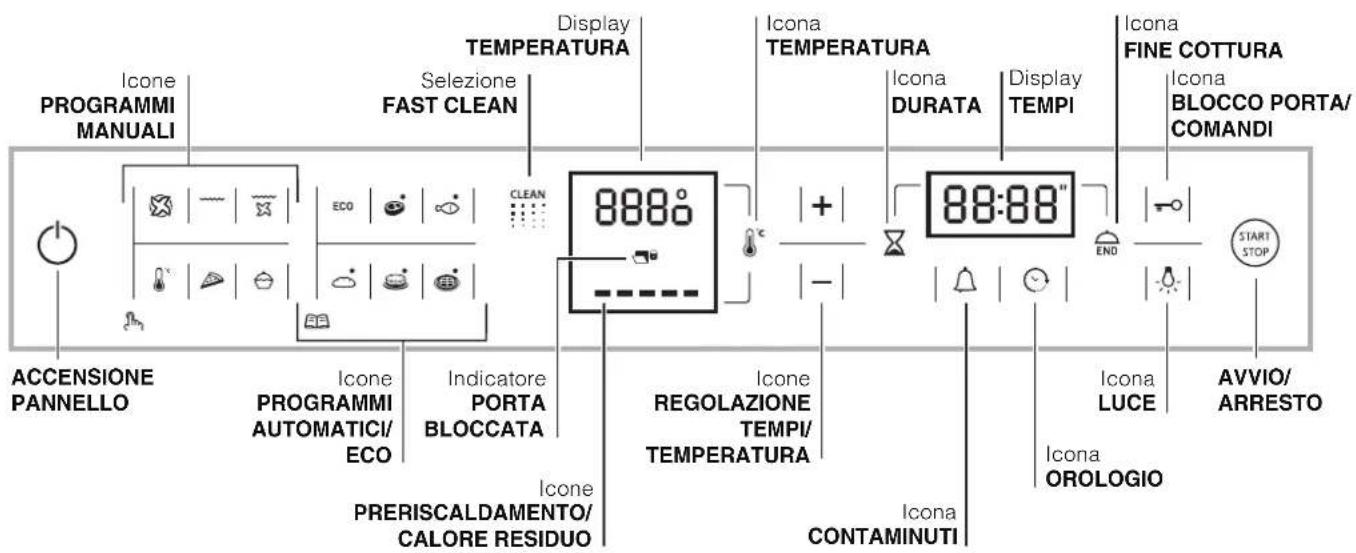

Pannello di controllo

! Alla prima accensione fare funzionare il forno a vuoto per almeno un'ora con il termostato al massimo e a porta chiusa. Poi spegnere, après la porta del forno e aerare il locale. L'odore che si avverte è dovuto all'evaporazione delle sostanze usate per proteggere il forno.

! Per facilitare le impostazioni, tenere premuti i tasti +e - : i numero sul display scorrono più velocemente.

! Ogni impostazione viene memorizzata automaticamente dopo 10 secondi.

!Non è possibile attivare i tasti touch se si indossano dei guanti.

Blocco porta/comandi

! E' possibile bloccare la porta e i comandi a fornospento, a cottura avviata o terminata e inprogrammazione..

Per bloccare la porta e i comandi che regolano il forno, premere il tasto per almeno 2 secondi. Viene emesso un segnale acustico e il display TEMPERATURA visualizza il symbolo chiave "O--n". L'icona coccesa indica il blocco attivato. Per sbloccare, premere nuovamente per almeno 2 secondi il tasto

! Pulendo l'apparecchio può succederere di chiudere inavvertitamente il blocco porta (è visibile una molla). In tal caso riportarlo in posizione aperto ruotando il blocco porta verso l'alto (vedi figura).

Impostare I'orologio

! L'orologio è impostabile solo a forno spento. Se il forno è in modalità standby la prima pressione del tasto visualizza l'ora corrente. Premere nuovamente per impostare l'ora.

Dopo l'allacciamento alla rete elettrica o dato

un black-out, il tasting e le cifre sul display TEMPI lampeggiano per 10 secondi. Per regolare l'orologio:

1. Premere il tasting

2. Regolare I'ora tramite i tasti +e-.

3. Raggiunta l'ora esatta, premere nuovamente il tasto

4. ripetere l'operazione sopra descritta per i minuti. In caso di black-out l'orologio delve essere

reimpostato. L'icona lampeggiante sul display segnala che l'orologio non è correttamente impostato.

Impostare il contaminuti

Il contaminuti è sempre impostabile sia a forno spento che acceso. Non controlling the accensione e lo spegnimento del forno.

Il contaminuti a tempo scaduto emette un segnale acustico, che si arresta dopo 30 secondi o premendo un qualiasi tasto attivo. Per regolare il contaminuti:

1. Premere il tasting
   2.Regolare il tempo desiderato con i tasti +e
2. Raggiunta l'impostazione desiderata, premere nuovamente il tasto

L'icona accesa segnala che il contaminuti è attivo.

Per annullare il contaminuti, premere il tasto e con i tasti +e-portare il tempo fino a 00:00.

Premere nuovamente il tasting.

Lo spegnimento dell'icona segnala che il contaminuti è disattivo.

Avviare il fornno

1.Accendere il pannello di controllo premendo il tasto L'apparecchio emette un triplice suono
ascendente e si illuminano in sequenza tutti i tasti. 2.Premere il tasto del programma di cottura
desiderato. Il display TEMPERATURA visualizza: -in caso di programma manuale, la temperatura
associata al programma; - "Auto" in caso di programma automatico. il display TEMPI visualizza: -in caso di programma manuale, I'ora corrente; -la durata in caso di programma automatico.
3. Premere il tasto per avviare la cottura. 4. Il forno entra nella fase di preriscaldamento, gli indicatori di preriscaldamento si illuminano man mano che la temperatura sale. 5. Un segnale acustico e l'accensione di tutti gli indicatori di preriscaldamento segnalano che il preriscaldamento è completo. E' possibile informare gli alimenti da cuocere

1. Durante la cottura è sempre possible:

2. modificare la temperatura premendo il tastingo poi i tastingi + e - (solo per programmi manualei);

-programmare la durata di una cottura (vedi Programmi);

• interrompere la cottura premendo il tasto (syp). In\ eso caso l'apparecchio ricorda la temperatura\ eventualmente modificata in precedenza (solo per\ programmi manuale).

• spegnere il fornno tenendo premuto il tasting per 3 secondi.

• In caso di black-out, se la temperatura del fornò non si è abbassata troppo, l'apparecchio è dotato di un sistema che riattiva il programma dal punto in cui è stato interrotto. Le pianificazioni in attesa di avvio,ève, non vengono ripristinate al ritorno della corrente e devono essere riprogrammate (per esempio: è stata programmata l'inizio di una cottura per le 20:30. Alle 19:30 ce un black-out. Al ritorno della corrente bisogna reimpostare la programmazione).

! Nel programma BARBECUE non è previsto il preriscaldamento.

! Non appoggiare mai oggetti sul fondo del forn operché si rischiano danni allo smalto.

! Porre sempre i recipienti di cottura sulla griglia in dotazione.

Ventilazione di raffreddamento

Per ottener una riduzione delle temperature esterne, una ventola di raffreddamento genera un getto d'aria che esce tra il pannello di controllo, porta del forno edanche nella parte inferiore della porta forno. All'inizio del programma FAST CLEAN la ventola funziona a bassa velocità.

! A fine cottura la ventola rimane attiva finché il fornon non è sufficientemente freddo.

Luce del forn

La luce si accende aprende la porta del forno o al momento dell'avvio di un programma di cottura. Nei modelli dotati di LED /NSIDE all'avvio della cottura si accendono i led sulla porta per una migliorione illuminazione di tutti i livelli di cottura.

Il tasto -permette di accendere e spegnere la luce in qualsiasi momento.

Indicatori di calore residuo

L'apparecchio è provvisto di un indicatore di calore residuo. A forno spento il display segnalatramite l'accensione della barra del "calore residuo" la presenza di temperatura all'interno della cavity. I

singoli elementi della barra si spengono man mano che la temperatura all'interno delorno si raffredda.

Maniglia a scomparsa

Alcuni modelli sono dotati di maniglia a scomparsa integrata nella porta forno. Basta una lieve pressione e l'apertura push/push agevola la presa per aprire e chiudere il forno. Al termine dell'utilizzo, si può richiudere esercitando una lieve pressione.

Modalità Demo

Il forno ha la possibilità di funzionare in modalità DEMO: si disattivano tutti gli elementi riscaldanti, lasciando però operativi i comandi.

Per attivare la modalità DEMO premere brevamente il tasto poi i tasti ^+ e contemporaneamente per 6 secondi e poi premere brevamente il tasto

Viene emesso un segnale acustico e il display TEMPERATURA visualizza "dEon"

Per disattivare la modalità DEMO, da forno spento premere contemporaneamente il tasto STAKY STOP e il tasto

per 3 secondi. Viene emesso un segnale acustico e visualizzata la scritta "dEoF".

Ripristino delle impostazioni di fabbrica

Il forno ha la possibilità di essere riportato ai valori di fabbrica, resettando tutte le impostazioni scelte dall'utente (orologio e durate personalizzate). Per eseguire il reset specnere il forno, tenere premuti per 6 secondi contemporaneamente il tasto della prima cottura manuale in alto a sinistra e il tasto

START. Ad avvenuto ripristino viene emesso un STOP

segnale acustico. Alla prima pressione del tasting si è riportati alla prima accensione.

Standby

Questo prodotto soddisfa i requisiti imposti alla nuova Direttiva Europea sulla limitazione dei consumi energetici in standby. Se non si eseguono operazioni per 30 minuti e non è stato impostato nessun blocco di tasti o porta, l'apparecchio si dispone automaticamente in modalità standby. La modalità standby è visualizzata con "Tasto Orologic" in alta luminosità. Non appena si interagisce nuovamente con l'apparecchio, il sistema ritorna in modalità operativa.

! Per garantire la perfetta morbidezza e croccantezza dei cibi il forn o rilascia sotto forma di vapore acqueo l'umidità che proviene naturalmente dal cibo. In quello modo si possono avere dei risultati di cottura ottimali su tutte le pietanze.
! Ad agli accensione il forno propone il primo programma di cottura manuale.

Programmi di cottura manuali

! Tutti i programmi hanno una temperatura di cottura preimpostata. Essa può essere regolata manualmente, impostandola a piacere tra 30^ e 250^ (300°C per il programma BARBECUE). Eventuali modifiche della temperatura veranno memorizzate e riproposte al successivo utilizzo del programma. Se la temperatura scelta è inferiore alla temperatura interna nel forno, il display TEMPERATURA visualizza la scritta "Hot". E' comunique possibile avviare la cottura.

Programma MULTILIVELLO

Si attivano tutti gli elementi riscaldanti ed entra in funzione la ventola. Poiché il calore è costante in tutto ilorno, l'aria cuoce e rosola il cibo in modo uniforme. É possibleutilizzare fin a un massimo di due ripiani contemporaneamente.

Programma BARBECUE

Si attiva l'elemento riscaldante superiore e il girarrosto (ove presente). La temperatura elevata e diretta del grill è consigliata per gli alimenti che necessitano di un'alta temperatura superficie. Effettuare le cotture con la porta delorno chiusa (vedere "Consigli pratici di cottura").

Programma GRATIN

Si attiva l'elemento riscaldante superiore e durante una parte del cicloanche l'elemento riscaldante circolare, entrano in funzione la ventola e il girarrosto (ove presente). Unisce all'irradiazione termica unidirezionale la circolazione forzata dell'aria all'interno delorno.

Cio impedisce la bruciatura superficiale degli alimenti augmentando il potere di penetrazione del calore. Effettuare le cotture con la porta del forn o chiusa (vedere "Consigli pratici di cottura").

Programmi BASSA TEMPERATURA

Questo tipo di cottura consente di lievitare, scongelare, di preparare lo yogurth, riscaldare più o meno rapidamente, cuocere lentamente a bassa temperatura. Le temperature selezionabili sono: 40, 65, 90 °C.

• Presente solo in alcuni modelli.

Programma PIZZA

Si attivano gli elementi riscaldanti superiore e circolare ed entra in funzione la ventola. Questa combinazione consente un rapido riscaldamento del forno. Nel caso si utilizzzi più di un ripiano alla volta, è necessario cancellarli di posizione tra loro a metà cottura.

Programma PASTICERIA

Si attiva l'elemento riscaldante posteriore ed entra in funzione la ventola, garantendo un calore delicato e uniforme all'interno del forno. Questo programma è indicato per la cottura dei cibi delicati (ad es. dolci che necessitano di lievitazione).

Programma ECO

Si attiva l'elemento riscaldante posteriore ed entra in funzione la ventola, garantendo un calore delicato e uniforme all'interno del forno. Questo programma a risparmio energetico è indicato per la cottura di piccole pietanze, adatto per riscaldare vivande e completare cotture.

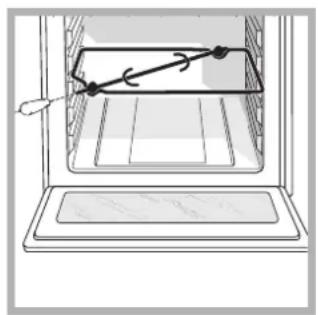

Girarrosto*

3. azionare il girarosto selezionando i programmi

Per azionare il girarosto (vedi figura) procedere come segue: 1. mettere la leccarda in posizione 1; 2. mettere il sostegno del girarastro in posizione 3 e insertire lo spiedo nell'apposto foroippo sulla parete posteriore delorno;

! Col programma avviato, se si après la porta il girarrosto si arresta.

Programmi di cottura automatici

! Latemperaturtemperaturi cottura sono prestabilitepresabilitiystema C.O.P. CoRuTaCottura Ottimale ProgrammataDttimager Programmata

automatically un résultat perfecto. La cottura si interrompe automaticamente e il forno avvisa quando la pietanza è cotta. La cottura può essere effettuata informando a freddofredaldocaldo possibile personalizzato la durata di cottura in base ai propri giusti personali modificandola, prima dell'avvio, di ± 5 / 20 minuti a seconda del programma scelto. A cottura avviata è comunque possibile

IT

modificarne la durata. Se la Modifications viene effettuata prima dell'avvio del programma, estaiene memorizzata e riproposta al successivo utilizzato del programma.

Se la temperatura interna nel forno è superiore a quella proposta per il programma scelto, il display TEMPERATURA visualizza la scritta "Hot" e non è possibile avviare la cottura; attendere che il forno si raffreddi.

Al raggiungimento della fase di cottura il forno emette un segnale acustico.

! Non aprite la porta forno per evitare di falsare i tempi e le temperature di esecuzione delle cotture.

Programma MANZO

Utilizzare questa funzione per cuocere carni di vitello, maiale, agnello. Informare a forno freddo. E' comunque possibile informareanche a forno caldo.

Programma FILETTO DI PESCE

Questa funzione è adatta per cuocere filetti di piccole-medie dimensioni. Informare a forno freddo.

Programma PANE

Utilizzare questa funzione per cuocere il pane. Per otteneri i migliori risultati vi consigliamo di seguire attendentamente leindicazioni sotto riportate:

rispettare la ricetta;
- il peso massimo per leccarda;
- non dimenticare di mettere 50 g (0,5 dl) di acqua fredda sulla leccarda alla posizione 5;
- la lievitazione del impasto va fatto a temperatura ambiente per 1 ora o 1 ora e mezzo, in funzione della temperature della stanza, e in pratica, sono al raddoppio del impasto.

Ricetta per il PANE :

1 Leccarda di 1000g Max, Ripiano basso
2 Leccarde di 1000g Max, Ripiani basso e medio

Ricetta per 1000g d'impasto : 600g Farina, 360g Acqua, 11g Sale, 25g lievito fresco (oppure 2 bustini in polvere) Processo:

• Mescolare la farina ed il sale in un grande recipiente.
• Diluire il lievito nell'acqua leggermente tiepida (circa 35 gradi).

• Aprite la farina a fontana.
  Versare il miscuglio di acqua e lievito

• Lavorare fino ad ottenimento di un impasto omogeneo e poco colioso, stirandolo col palmo della mano e ripiegandolo su se stesso per 10 minuti.

• Formare una palla, mettere l'impasto in un'insalatiera e ricoprirla con pellicola trasparente per evitare che la superficie dell'impasto si secchi. Mettere l'insalatiera nel forn o alla funzione manuale BASSA TEMPERATURA a 40^ e lasciar lievitare per circa 1 ora (il volume dell'impasto delve raddoppiare)
  Dividere la palla per ottenere i diversi pani.
• Dispori sulla leccarda su una carta forn.
• Cospargere i pani di farina.
• Fare dei tagli sui pani.
• Infornare a forno freddo.
• Avviare la cottura PANE
• Alla fine della cottura, lasciare riposare i pani su una griglia fino a completo raffreddamento.

Programma DOLCI

Questa funzione è ideale per la cottura di dolci sulla base di lievito naturale, sua base di lievito chimico e除去 lievito. Informare a forno freddo. E' comunique possibile informareanche a forno caldo.

Programma CROSTATE

Questa funzione è ideale per tutte le ricette di crostate (ché normalmente necessitano di una Buona cottura fatto). Informare a forno freddo. E'comunque possibile informare a anche forno caldo.

Programmare la cottura

! La programmazione è possibile solo après avoir selezionato un programma di cottura.
! Selezionando un programma di cottura è attivo il tasto ed è quindi possibile programmare la durata. Solo dopo aver impostato la durata, il tasto si attiva ed è quindi possibile programmare una cottura ritardata.

Programmare la durata

1. Premere il tasting; il tasting le cière sul display TEMPI lampeggiano.
2. Per impostare la durata premere i tasti + e -
3. Raggiunta la durata desiderata, premere nuovamente il tasto.
4. Premere il tasto (START) per avviare la cottura.
5. A cottura terminata, sul display TEMPERUTURA compare la scritta "END" e viene ermesso un segnale acustico.
6. Esempio: sono le 9:00 e viene programmata una durata di 1 ora e 15 minuti. Il programma si arrresta automaticamente alle 10:15.

Programmare una cottura ritardata

! La programmazione della fine di una cottura è possibile solo dopo aver impostato una durata di cottura.
! Perutilizzare al meglio la programmazione ridardata è necessario che l'orologio sia correttamente impostato.

1. Premere il tasto e seguire la procedura da 1 a 3 descrietta per la durata.
2. Poi premere il tasto e regolare l'ora di fine premendo i tasti +e-.
3. Raggiunta l'ora di fine cottura desiderata, premere nuovamente il tasto END
4. Premere il tasto (SPART) per attivare la programmazione.

I tasti e lampeggiano alternativamente per segnalare che è stata effettuata una programmazione; durante il periodo di attesa della partenza della cottura, il display TEMPI visualizza alternativamente la durata e l'ora di fine cottura.

1. Una volta terminata la cottura, il display TEMPERATURA visualizza la scritta "END" e viene emesso un segnale acustico.
2. Esempio: sono le ore 9:00, viene programmata una durata di 1 ora e 15 minuti e le 12:30 come ora di fine. Il programma inizia automaticamente alle ore 11:15.
   Per annullare una programmazione premere il tasting.

Consigli pratici di cottura

! Nelle cotture ventilate non'utilizzare le posizioni 1 e 5: sono investite direttamente dall'aria calda che potrebbe provocare bruciature sui cibi delicati.
! Nelle cotture BARBECUE e GRATIN, in particolare se praticate col girarrosto, disponre la leccarda in posizione 1 per raccogliere i residui di cottura (sughi e/o grassi).

MULTILIVELLO

• Utilizzare le posizioni 2 e 4, mettendo alla 2 i cibi che richiedono maggior calore.
• Disporre la leccarda in basso e la griglia in alto.

BARBECUE

• Inserire la griglia in posizione 3 o 4, disponore gli alimenti al centro della griglia.
• Si consiglia di impostare la temperatura al massimo. Non allarmarsi se la resistenza superiore non resta costamente accesa: il suo funzionamento è controllato da un termostato.

PIZZA

• Utilizzare una teglia in alluminio leggero, appoggiandola sulla griglia in dotazione. Con la leccarda si allungano i tempi di cottura e difficoltà si ottiene una pizza croccante.
• Nel caso di Puzzle molto farcite è consigliabile insereire la mozzarella a metà cottura.

Tabella cottura

Programmi	Alimenti Peso	(Kg)	Posizione dei ripiani		Preriscaldamento	Temperatura consigliata (°C)	Durata cottura (minuti)
Manuali			guide standard	guide scorrevoli
Multillvello*	Pizza su 2 ripiani		2 e 4	1 e 3	si	210-220	20-25
	Crostate su 2 ripiani/torte su 2 ripiani		2 e 4	1 e 3	si	180	30-35
	Pan di spagna su 2 ripiani (su leccarda)		2 e 4	1 e 3	si	160-170	20-30
	Pollo arrosto + patate	1+1	1 e 2/3	1 e 3	si	200-210	65-75
	Agnello	1	2	1	si	190-200	45-50
	Sgombero	1	1 o 2	1	si	180	30-35
	Lasagne	1	2	1	si	180-190	35-40
	Bignè su 3 ripiani		1 e 3 e 5	1 e 2 e 4	si	190	20-25
	Biscotti su 3 ripiani		1 e 3 e 5	1 e 2 e 4	si	180	10-20
	Salatini di sloglia al formaggio su 2 ripiani		2 e 4	1 e 3	si	210	20-25
	Torte salute		1 e 3	1 e 3	si	190-200	25-35
Barbecue*	Sgombri	1	4	3	no	300	10-20
	Soglio e seppie	0,7	4	3	no	300	10-15
	Spiedini di calamari e gamberi	0,7	4	3	no	300	10-15
	Fileto di merluzzo	0,7	4	3	no	300	10-15
	Verdure alla griglia	0,5	3 o 4	2 o 3	no	300	15-20
	Bistecca di vitello	0,8	4	3	no	300	10-20
	Salsicce	0,7	4	3	no	300	10-20
	Hamburger	n° 4 o 5	4	3	no	300	10-12
	Toast (o pane istato)	n° 4 o 6	4	3	no	300	3-5
	Pollo allo spiedo con girarrosto (ove presente)	1	-	-	no	300	70-80
	Agnello allo spiedo con girarrosto (ove presente)	1	-	-	no	300	70-80
Gratin*	Pollo alla griglia	1,5	2	2	no	210	55-60
	Seppie	1	2	2	no	200	30-35
	Pollo allo spiedo con girarrosto (ove presente)	1,5	-	-	no	210	70-80
	Anatra allo spiedo con girarrosto (ove presente)	1,5	-	-	no	210	60-70
	Arrozzo di vitello o manzo	1	2	2	no	210	60-75
	Arrozzo di maliale	1	2	2	no	210	70-80
	Agnello	1	2	2	no	210	40-45
Bassa temperatura*	Lievitazione / scongelamento	-	2	1	no	40	-
	Meringhe bianche	-	2	1	no	65	8-12 ore
	Carne / Pesce	-	2	1	no	90	90-180
Pizza*	Pizza Focacce	0,5	2	1	si	210-220	15-20
		0,5	2	1	si	190-200	20-25
Pasticceria*	Crostate	0,5	2 o 3	1 o 2	si	180	25-35
	Torta di frutta	1	2 o 3	1 o 2	si	180	40-50
	Plum-cake	0,7	2 o 3	1 o 2	si	180	45-55
	Cake piccoli su 2 ripiani	0,7	2 e 4	1 e 3	si	180-190	20-25
	Pan di spagna	0,6	2 o 3	1 o 2	si	160-170	35-40
	Bignè su 2 ripiani	0,7	1 e 3	1 e 2	si	180-190	20-30
	Biscotti su 2 ripiani	0,7	1 e 3	1 e 2	si	180	20-25
	Crèpes tarcite	0,8	2	1	si	200	30-35
	Meringhe su 2 ripiani	0,5	1 o 3	1 o 2	si	90	180
	Salatini di sloglia al formaggio	0,5	2	1	si	210	20-25

Automatici**
Manzo	Arrosti 1 2 o 3 2 no
Filetto di pesce	Merluzzo	0,4-0,5	2 o 3	2	no
	Cernia	0,4-0,5	2 o 3	2	no
	Trola	0,4-0,5	2 o 3	2	no
Pane***	Pane (vedi ricetta)	1	1	o 2	1 n	o
Dolci	Dolci	1 2 o 3 2 no
Crostate	Crostate	0,5 2 o 3 2 no

• I tempi di cotura sono indicativi e possono essere modificati in base ai proprio gusti personali. I tempi di preriscaldamento delorno sono preimpostati e non modificabili manualmente.
  Le durate delle cotture automatiche sono preimpostate. I valori sono modificabili dall'utente a partire nella durata preimpostata.
  * Come da ricetta,aggiungere 50 gr (0,5 dl) di acqua nella leccarda in posizione 5.

! Programma ECO : Questo programma, con maggiori tempi di cottura ma con un sensibile rispamio energetico, è indicato per pietanze quali filetti di pesce, piccola pasticceria e verdure. E' adattoanche per riscaldare vivande e completare cotture.

! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avventenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.
• Per movimentare l'apparecchio servirsi sempre delle apposite maniglie poste sui bianchi del forno.
  Non toccare I'apparecchio a piedi nudi o le mani o i piedi bagnati o umidi.
• L'apparecchio deve essere usato per cuocere alimenti, solo da persona adulte e secondo le istruzioni riportate in quello libretto. Ogni altri uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quando pericoloso. Il costruttore non può essere considerato responsable per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.
• Durante l'uso dell'apparecchio gli elementi riscaldanti e alcune parti della porta forno divertano molto calde. Fare attenzione a non toccarle e tenere i bambimi a distanza.
• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del forno.
  Non ostruire le aperture di ventilazione e di smaltimento di calorie.
• Impugnare la maniglia di aperture della porta al centro: ai lati potrebbe essere calda.
  Utilizzare sempre guanti da forno per insertire o estrarre recipienti.
  Non rivestire il fondo del forno con fogli di alluminio.
  Non ripore materiale infiammabile nel forno: se l'apparecchio vieneMESSO inavvertamente in funzione potrebbe incendiarsi.
  Non staccare la spina dalla presa della corrente tirando il cavo, bensi afferrando la spina.
  Non fare pulizia o manutenzione perché aver prima staccato la spina dalla rete elettrica.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l'Assistenza (vedi Assistenza).
  Non appoggiare oggetti sulla porta del forno aperta.

Evitare che i bambini giochno con l'apparecchio.
- Non è previsto che l'apparecchio venga utilizzato da persona (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persona inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsablee della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio.

Smaltimento

• Smaltimento del materiale di imballaggio: atteneri alle norme locali,osi gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzato il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il significolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare l'ambiente

• Azionando ilorno negli orari che vanno dal tardo pomeriggio sono alle prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche. Le opzioni di programmazione dei programmi, in particolar modo la "cottura ridata" (vedi Programmi) e la "pulizia automatica ridata" (vedi Manutenzione e cura), permettono di organizzarsi in tal senso.
• Si raccomanda di effettuare sempre le cotture al BARBECUE e GRATIN a porta chiusa: sia per ottenerile migliorori risultati che per un sensibile risparmio di energia (10% circa).
• Mantenere efficienti e pulite le guarnizioni, in modo che aderiscano bene alla porta e non procurino dispersioni di calore.

! Questo prodotto soddisfa i requisiti imposti dalla nuova Direttiva Europea sulla limitazione dei consumi energetici in standby.

IT

Escludere la corrente elettrica

Prima di agli operazione isolare l'apparecchio alla rete di alimentazione elettrica.

Pulire l'apparecchio

• Lievi differenze di colore sul lato anteriore del forno sono dovute a diversi materiali quali vetro, plastica o metallo.
• Eventuali ombreggiature sul vetro della porta, simili a striature, sono dovute al riflesso della luce della lampada del forno.
• A temperature molto elevate lo smalto viene marcato a fuoco. Durante quello processo potrebbero generersi variazioni cromatiche. Questo è normale e non influisce in alcun modo sul funzionamento. I bordi delle lamiere sottili non possono essere smaltati integralmente e possono pertanto apparire grezzi. Questo non pregiudica la protezione anticorrosione.
• Le parti esterne smaltate o inox e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida, e sapone neutro. Se le macchie sono difficili da asportare usare prodotti specifici. Si consiglia di sciacquare abbondamente e di asciugare dopo la pulizia. Non usare polveri abrasive o sostanze corrosive.
  L'interno del forno va pulito preferibilmente ogni voltauponl'uso, quando e ancorta tiepido.USare acqua calda e detersivo, risciaquare e asciugare con un panno morbido. Evitare gli abrasivi.
  Gli accessori possono essere lavati come normali stoviglie,anche in lavastoviglie ad eccezione delle guide scorrevoli.
• Si consiglia di non spruzzare detergenti direttamente sulla zona comandi ma di utilizzato una spugnetta.

Nonutilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.

Pulire la porta

! Nei modelli dotati di LED INSIDE non è possibile smontare la porta.

Pulire il vetro della porta con spugne e prodotti non abrasivi e asciugare con un panno morbido; non usare materiali ruvidi abrasivi o raschietti metallici affiliati che possono graffiare la superficie e causare la frantumazione del vetro.

Per una pulizia più accurata è possibile smontare la porta del forno:

1. après completeness la porta (vedi figura);
2. servendosi di un cacciavite, alzare e ruotare le levette F poste sulle due cerniere (vedi figura);

1. afferrare la porta ai due lati esterni, richiudendola lentamente ma non del tutto. Poi tirare la porta verso di se extraendola dalla sua sede (vedi figura). Rimontare la porta seguendo il procedimento in senso contrario.

Controllare le guarnizioni

Controllare periodicamente lo stato della guarnizione attorno alla porta del forno. In caso risulti danneggiata rivolgersi al Centro Assistenza più vicino (vedi Assistenza). è consigliabile non usare il forno fino all'avvenuta riparazione.

Sostituire la lampadina

Per sostituire la lampadina di illuminazione delorno:

1. Togliere il coperchio in vetro del portalampada.

2. Estrarre la lampadina e sostituirla con una analoga: lampada alogena tensione 230V, potenza 25 W, attacco G 9.

3. Rimontare il

coperchio (vedi figura).

! Non toccare direttamente con le mani la lampadina.

Montaggio del Kit Guide Scorrevoli

Per montare le guid escorrevoli:

1. Togliere i due telai estraendoli dai distanzieri A (vedi figura).

1. Scegliere il ripiano in cui insere la guida scorrevole. Facendo attenzione al verso di estrazione della guida stessa, posizionare sul telaio prima l'incastro B e poi l'incastro C.

1. Fissare i due telai con le guide montate negli apposti fori posti sulle pareti del forno (vedi figura). I fori per il telaio sinistro sono posizionati in alto, perché i fori per quello destro sono in basso. 4. Infine incastrare i telai sui distanzieri A.

! Non insere le guide scorrevoli alla posizione 5.

Pulizia automatica FAST CLEAN

Il programma FAST CLEAN porta la temperatura interna del forno a raggiungere i 500^ e attiva ilprocesso di pirolisi, ossia la carbonizzazione dei residui. Lo sporco viene letteralmente incenerito. Durante la pulizia automatica, le superfici sono diventare molto calde: tenere i bambini a distanza. Attraverso il vetro della porta forno è possibile notare alcune particelle che si illuminano: si tratta di una combustione istantanea, assolutamente normale, che non comporta alcun pericolo.

Prima di attivare FAST CLEAN:

• pulire la porta del forno
• con una spugna umida togliere dall'internalo delorno i residui più consistenti. Non usare detergenti;
• estrarre tutti gli accessori e il kit guide scorrevoli (se presente);
  non lasciare strofinacci o presine sulla maniglia.

! Se il forno è eccessivamente caldo la pirolisi potrebbe non avviarsi. Aspettare che si raffreddi.
! L'attivazione del programma è possibile solo dopo aver chiuso la porta del forno.

Per attivare il programma Fast Clean:

1. Accendere il pannello di controllo premendo il

taste

1. Premere il tasting display TEMPI visualizza la durata di default di 1:30h (ciclo normale) nelle display TEMPERATURA visualizza alternativamente le scritte "Piro" e "nor";

2. E' possibile scegliere il livello di pulizia desiderato premendo il tasto poi:

3. premere il tasting + per passare al ciclo intensivo: la durata è di 2h e il display TEMPERATURA visualità alternativamente le scritte "Piro" e "int";

4. premere il tasto - per passare al ciclo economico: la durata è di 1h e il display TEMPERATURA visualità alternativamente le scritte "Piro" e "eco".

Dispositivi di sicurezza

• la porta si blocca automaticamente non appena la temperatura raggiunge valori elevati; si accende l'icona sul display;
• la pressione del tasting è permette di annullare in qualiasi momento il ciclo di pulizia;
• in caso di evento anomalo, l'alimentazione degli elementi riscaldanti viene interrotta;
• a bloccaggio della porta avvenuto non è più possibile modificare le impostazioni di durata e fine.

Programmare la pulizia automatica ritardata

! La programmazione è possibile solo dopo aver selezionato il programma FAST CLEAN.

1. premere il tasto e regolare l'ora di fine premendo i tasti +e-.
2. Raggiunta l'ora di fine desiderata, premere nuovamente il tasto END
3. Premere il tasting per attivare la programmazione.
4. A tempo scaduto, sul display TEMPERATURA la scritta "END" e viene emesso un segnale acustico.
5. Esempio: sono le ore 9:00, viene scelta una FAST CLEAN con livello Economico e quindi con una durata preimpostata di 1 ora. Si pianifica le 12:30 come ora di fine. Il programma inizia automaticamente alle ore 11:30.

Le icone e peggiano per segnalare che è stata effettuata una programmazione. Dopo la programmazione, nel periodo di attesa della partenza della fast clean, il display TEMPI visualizza alternativamente la durata e l'ora di fine FAST CLEAN.

Per annullare una programmazione premere il tasting

SFRT SFO

Al terminede la pulizia automatica

Per poter après la porta del forno sera necessario

attendere lo spegnimento dell'icona , indica che

temperatura del forno è scesa ad un livello accettabile. A quello punto è possibile constatare la presenza di alcuni depositi di polvere bianca sul fondo e sulle pareti del forno: rimuoverle con una spugna umida a forno freddo. Se"Ince se considera apprifittare del calore immagazzinato per avviare una cottura, le polveri sono anche restare: non comportano alcun pericololo per gli alimenti da cucinare.

Problema Possibile causa	Rimedio
Il "Tasto Orologic" e le cifre sul display lampeggiano.	L'apparecchio è stato appena allacciato alla rete elettrica o c'è stato un black-out.	Impostare l'orologio.
La programmazione di una cottura non si è avviata.	C'è stato un black-out. Reimpostarele programmazioni.
Solo il "Tasto Orologic" è acceso in alta luminosità.	L'apparecchio è in modalità standby.	Toccare un tasting qualsiasi per uscire nella modalità standby.
Ho scelto un programma automatico. Il display visualizza "Hot" e la cottura non si avvia.	La temperature interna nel forno è superiore a quella proposta per il programma scelto.	Attenderere che il forno si raffreddi.
Ho scelto la cottura ventilata e il cibo presente delle bruciature.	Le posizioni 1 e 5: sono investite direttamente dall'aria calda che potrebbe provocare bruciature sui cibi delicati.	Si consiglia di ruotare le leccarde a metà cottura.

IT

Attenzione:

L'apparecchio è dotato di un sistema di diagnostica automatica che consente di rilevare eventuali malfunzionamenti. Questi vengono comunicati dal display tramite messaggi del tipo: "F--" seguito da numero. In queste casi è necessario l'intervento dell'assistenza tecnica.

Prima di contattare l'Assistenza:

• Verificare se l'anomalia può essere risolta autonomamente;
• Riaviare il programma per controllare se l'inconveniente è stato ovviato;
• In caso negativo, contattare il Servizio Assistenza Tecnico Autorizzato.

! Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• Il tipo di anomalia;
• il messaggio visible sul display TEMPERATURA
• Il modello della macchina (Mod.)
• Il numero di series (S/N)

Queste ultime informazioni si trovano sulla targhetto caratteristiche posta sull'apparecchio

Assistenza attiva 7 giorni su 7

ASSISTENZA - RICAMBI - ACCESSORI 199.199.199 NUMERO UNICO

In caso di necessità d'intervento chiamare ilNumero Unico Nazionale 199.199.199*.

Un operatore sare a completeness per fissare un appuntamento con il Centro Assistenza Tecnico Autorizzato più vicino al luogo da cui si chiama.

E attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

Estensione di garanzia Airbag

Airbag è il servizio esclusivo creato da Ariston che integra e prolunga nel tempo i contenuti della garanzia standard: con una moderna cifra protegge il cliente da agli imprevisto riguardante l'assistenza e la manutenzione dell'elettrodomestico. Per i 5 anni successivi alla data di acquisso il cliente che aderisce al programma Airbag avrà diritto Gratisamente a:

• l'intervento entro 48 ore dalla chiamata;
• il contributo per spese di trasferta del Tecnico (diritto di chiamata);
• la manodopera;
• le parti di ricambio originali;
• il trasporto dell'elettrodomestico non riparabile in loco.

Inoltre, qualora l'elettrodomestico non sia riparabile la garanzia prede la sostituzione a prezzo agevolato in funzione dell'anzianità del prodotto.

*Al costo di 14,26 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. delle 08:00 alle 18:30, il Sab. delle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. delle 18:30 alle 08:00, il Sab. delle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operaatore Telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell'operaatore Telefonico; per maggiori informazioni consultare il site www.aristonchannel.com.

Italiano, 1 François, 33 English, 17

Espanol, 49 Portuguese,65

FK 1037 EN P.20 /HA

FK 1037 EN P.20 X /HA

FK 103 E P /HA

FK 103 EP X/HA

FK 103 EN P.20 X/HA

FK 103 EN P.20/HA

7OFK 1039ES P X RU/HA

7OFK 1039ES P RU/HA

UT 103ES P.20 X /HA

UT 103ES P.20 /HA

FK 103EP.20 X /HA

FK 103EP.20 /HA

FK 1036ELP.20 X /HA

FK 1036ELP.20 /HA

FK 1039ELP.20 X /HA

FK 1039ELP.20 /HA

FK 1039ENP.20 X /HA

FK 1039ENP.20 /HA

7OFK 1039EL PX RU/HA

7OFK 1039EL P RU/HA

Contents

Installation, 18-19

Positioning
