Tipo di prodotto	Barbecue elettrico
Marca	Bomann
Modello	BQS 3444
Alimentazione	230 V~, 50 Hz, 2000 W
Classe di protezione	I
Peso netto	3,50 kg
Capacità massima d'acqua	1,5 L
Potenza nominale	2000 W
Tipo di comando	Termostato rotante con indicatore luminoso
Funzioni	Griglia con regolazione della temperatura, altezza della griglia regolabile, riflettore di calore, deflettore d'aria
Uso	Solo per esterno
Sicurezza	Termostato con interruttore di sicurezza, superficie calda segnalata, protezione da sovraccarico (16 A)
Pulizia	Manuale: scollegare e lasciare raffreddare, non immergere l'elemento riscaldante, utilizzare una spazzola in nylon
Materiale della griglia	Acciaio cromato (stima)
Piedini rimovibili	Sì, per uso su tavolo o su piedi
Accessori inclusi	Griglia, riflettore, deflettore d'aria, piedini, base con indicatori MIN/MAX
Distanza di sicurezza	30 cm da oggetti infiammabili, 15 cm da pareti
Protezione differenziale richiesta	Dispositivo di protezione a corrente differenziale (FI/RCD) ≤ 30 mA

Domande frequenti - BQS 3444 BOMANN

Come installare i piedi del barbecue?

Ribaltate la base della griglia, inserite i piedini nei supporti con i dadi ad alette verso l'interno, quindi fissate la griglia inferiore con i dadi. Posizionate l'apparecchio sui piedini.

Quanta acqua mettere nella base?

Riempire con acqua fredda fino al segno MAX (massimo 1,5 litri). Non superare mai il livello MAX e assicurarsi che l'acqua copra la piastra riflettente.

Posso usare carbone di legna con questo apparecchio?

No, l'apparecchio è progettato solo per uso elettrico. Non usare mai carbone o combustibili simili, pericolo d'incendio.

Come pulire l'elemento riscaldante?

Scollegare e lasciare raffreddare. Non immergere mai l'elemento riscaldante nell'acqua. Pulire con un panno umido. Usare una spazzola in nylon per la griglia e la base.

Cosa fare se l'apparecchio non si riscalda?

Verificare che il termostato sia correttamente inserito nella base. Assicurarsi che l'interruttore di sicurezza (A) sia attivo. Controllare anche l'alimentazione elettrica e il fusibile.

Quale distanza di sicurezza devo rispettare?

Mantenere una distanza di almeno 30 cm da oggetti infiammabili (mobili, tende) e 15 cm dalle pareti.

Posso usare una prolunga?

Sì, a condizione che abbia una sezione di almeno 1,5 mm². Non usare una prolunga multipla perché l'apparecchio è troppo potente (2000 W).

Come regolare l'altezza della griglia?

La griglia è regolabile in altezza. Consultare l'illustrazione a pagina 3 del manuale per regolare la posizione secondo le esigenze di cottura.

L'apparecchio è adatto per uso interno?

No, questo apparecchio è progettato per solo uso esterno. Non usarlo all'interno o in uno spazio chiuso.

Cosa fare in caso di surriscaldamento o emissione eccessiva di fumo?

Scollegare immediatamente l'apparecchio e lasciarlo raffreddare. Controllare il livello dell'acqua: se è sotto MIN, aggiungere acqua fredda dopo lo scollegamento. Un leggero fumo è normale al primo utilizzo.

MANUALE UTENTE BQS 3444 BOMANN

Grazie per aver scelto il nostro prodotto. Vi auguriamo un buon utilizzo del dispositivo.

Simboli per questo manuale di istruzioni per l'uso

Leindicazioniimportantiper la propria sicurezza sonoindicati appropriatamente.Osservareassolutamentequesteindicazioni,perevitare incidenti edannial'apparecchio:

AVISO:

Previene i rischi della propria salute ed indica possibili rischi di ferite.

ATTENZIONE:

Indica possibili pericoli per l'apparecchio o altri oggetti.

NOTA:

Mette in risalto consigli ed informazioni.

Norme di sicurezza generali

Prima di mettere in funzione quello apparecchio, leggere molto attentamente le istruzioni per l'uso e conservare con cura unitamente al certificato di garanzia, allo scontrino e, se possibile, alla scatola di cartone con la confezione interna. Se passate l'apparecchio a terzi, consegnate ancche le istruzioni per l'uso.

• Utilizzare l'apparecchio esclusivamente per scopi privati e conformmente al tipo di applicazione previsto. Questo prodotto non è stato concepito ai fini di un impiego in ambito industriale.
  L'apparecchiouveessereutilizzatoesquisivamenteall'aperto. Proteggerlo dal calore,nonché dall'esposizione direttaai raggi

solori e dall'umidità (non immergerlo mai in sostanje liquide) etenerlo a distanza da oggetti con spigoli affiliati. Non utilizzato l'apparecchio con le mani umide. Nel caso in cui si bagni o si inumidasca l'apparecchio, staccare immediatamente la spina.

• Disattivare l'apparecchio e staccare sempre la spina alla relativa presa (prenderendo in mano la spina, non tirando il cavo) allorché non si utilizes l'apparecchio, quando si applicano degli accessori oppure nel caso in cui lo si debba pulire o si siano manifeste anomalie.
• Non mettere in funzione l'apparecchio sono sorvegianza. Spagnere sempre l'apparecchio, se si desidera uscire nella stanza. Estrarre la spina alla presa.
• Controllare regolamente che l'apparecchio e il cavo non presento traccé di danneggiamento. In tal caso l'apparecchio non deve più essere utilizzato.
• Non tentare di riparare l'apparecchio, pensi rivolgersi a un technician autorizzato. Al fine di evitare l'insorgere di situazioni di pericolò, si raccomanda di contattare il costruttore, il nostro servizio di assistenza tecnica o un technician ugualmente qualificato per la sostituzione del cavo di alimentazione difettoso con un cavo equivalente.
• Utilizzare esclusivamente accessori originali.
• Per ragioni di sicurezza tenere qualiasi parte dell'imballaggio (sacchetti di plastica, cartilagine, spugne ecc.) fuori alla portata dei bambini.

AVVISO!

Non lasciare che i bambini giochino con le pellicole in quanto c'è pericolò di soffocamento!

• Rispettare le seguenti "Speciali norme di sicurezza".

Speciali precauzioni di sicurezza per questo dispositivo

AVVISO: Superficie calda! Pericolo di uszioni!

Quando l'apparecchio è in funzione, la temperatura delle superfici accessibili più essere molto elevata.

• Tenere fermo l'apparecchio afferrando esclusivamente il termostato e le impugnature.
• Fare attentione che il cavo di allacciamento alla rete elettrica non entri in contatto con parti calde dell'apparecchio.

AVVISO: Pericolo d'incendio!

Collocare l'apparecchio a distance di sicurezza (30 cm) da materiali inflammabili come mobile, tende ecc. Mantenere una luce minima alla parete di 15 cm.

AVVISO:

• Non usare carbone o combustibili simili con quello dispositivo.
• L'apparecchio deve essere utilizzato esclusivaamente all'aperto, in condizioni metereologiche alla pioggia. Non lasciare mai l'apparecchio all'aperto quando averlo utilizzato.
• L'apparecchio deve essere alimentato con un dispositivo protetto a corrente residua (FI/RCD) con un rilascio max di corrente pari a 30mA .
• Controllare periodicamente che il cavo di alimentazione non sia danneggiato. Se il cavo di alimentazione è danneggiato, l'apparecchio non deve essere utilizzato.

• L'apparecchio deve essere collegato a una presa antiscossa.

• Non far funzionare l'apparecchio con un timer oppure un telecomando separato.

• Mettere il dispositivo su una superficie pianà, resistente al calore.
• Riempire la base della griglia con acqua fino a max 1,5 l. Utilizzare I segni "MIN" e "MAX".
• Permettere al dispositivo di raffreddarsi completamente prima di metterlo via.
  Non versare acqua nel grasso caldo.
• L'apparecchio può essere utilizzato da bambini a partire dagli 8 anni d'età e persone con ridotte capacità fisiche, sensoriali o mentali o mancanza di esperienza e conoscenza, sotto la supervisione o le istruzioni riguardanti l'utilizzo dell'apparecchio in modo sicuro avendo compreso i pericoli possibili.
• Non permettere che bambini giochino con l'apparecchio.
• Pulizia e manutenzione utente devono essere effettuate soltanto da bambini di età superiore a 8 anni sotto supervisione.
• Tenere apparecchio e cavo di alimentazione lontano alla portata dei bambini di età inferiore a 8 anni.

Posizione dei Comandi

1 Paravento
2. Graticola
3 Manico
4 Serpentina con termostato e lavoro temperatura
5 Spia
6 Riflettore
7 Base griglia
8 Supporto base
9 Griglia
10 Gambi

Rimozione dell'imballaggio

1. Rimuovere l'imballaggio.
2. Rimuovere i materiali dell'imballaggio come fogli, materiale di riempimento, fascette serracavi e cartoni.
3. Controllare la destinazione d'uso.

NOTA:

Sull'apparecchio possono essere presenti particelle estranee o residui di lavorazione. Pulire con un panno umido.

Installatione

É possible montare la griglia comme griglia con supporto'utilizzando il supporto o come griglia da ravolo alla supporto.

Fare riferimento alla figura mano sinistra a pag. 3.

1. Rimuovere la graticola (2) e la serpentina (4).
2. Rimuovere l'imballaggio.

Montaggio del supporto

1. Girare la base della griglia (7) sulla sua testa.
2. Inserire i gambi (10) con le estremita aperte nei piedini (8) della base della griglia con I dadi a alette verso l'interno.
3. Staccare i dadi delle alette dai gambi. Lasciare le viti a croce nei fori dei gambi.
4. Allineare i fori sulla guida (9) al filetto delle viti a croce.
5. Fissare la guida ai gambi con i dadi alette.
6. Collocare l'apparecchio sul supporto.
7. Controllare che tutti I gambi siano fissati ai piedini.

Dispositivo su support o da tavolo

1. Pulire graticola e riflettore (6) con un panno umido.
2. Mettere il piatto riflettore nella base della griglia.
3. Versare 1,5 di acqua fredda nella base della griglia, come per coprir il piatto.

Sulla base della griglia, nella parte posteriore, si trovano i segnii "MIN" e "MAX".

ATTENZIONE:

Riempire con acqua il piatto riflettore fino all'oro. Il bagno d'acqua e il piatto preverranno l'ecessivo calore irradiato vicino alla base del dispositivo. Percio cuocere alla griglia usando sempre l'acqua con il piatto riflettore adatto.

1. Fissare la serpentina con il termostato (4) alla base della griglia: Dalla rientranza, guidare il termostato orizzontalmente nella base della griglia. Quando si procede in quello modo, ribaltare leggermente la serpentina verso l'alto in modo che la piastra (B) rimanga appoggiata alla base della griglia.

NOTA:

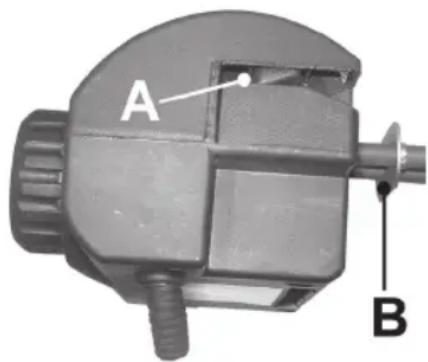

Il termostato è fornito di un interruptore di sicurezza (A). Previene il funzionamento dell'elemento riscaldante fuori alla base della griglia.

Controllare del corretto inserimento del termostato nella base della griglia.

Installazione elettrica

1. Controllare che la tensione dell'apparecchio (targhetta nominale) corrisponda alla tensione di rete.
2. Infilare la spina soltanto a una presa in materiale antiurto correttamente installata.

Carico collegato

L'apparecchio è predisporto per un assorbimento di potenza max di 2000 W. Per questo carico collegato si consiglia di utilizzato un cavo di ingressso separato con interruptore protetto da 16 amp.

ATTENZIONE al sovraccarico:

• Se si utilizzato prolonghe, controllare che i relativi cavi abbiano una sezione non inferiore a 1.5 ~mm^2 .
• Non utilizzato spine multiple in quanto l'apparecchio assorbete troppa corrente.

Prima del primo funzionamento

• Mettere in funzione il dispositivo sono duocere alla griglia per 15 minuti nelle base della griglia viene riempita d'acqua.
• Portare il dato temperatura sul termostato sul valore più alto.
  Viene rimossa la pellicola protettiva sulla serpentina.

NOTA:

Una leggera formazione di fumo è quindi normale. Assicurare una ventilazione sufficiente.

L'apparecchio è pronto per l'uso.

Mettere in funzione il dispositivo

NOTA:

Per ottimizzare il calore, montare il paravento (1).

1. Collocare la piastra riflettore nella base della griglia.
2. Versare 1,5 I di acqua fredda nella base della griglia forn al raggiungimento del livello "MAX".
3. Preriscaldare il dispositivo funzionante per circa 5 minuti prima dell'uso.
4. Impostare il controllo della temperatura second l'uso prefissato: Le impostazioni basse e medie per tenere al caldo o cucinare, l'impostazione più alta per una cottura velocze o ala griglia. La luce di individazione (5) indica la funzione di riscaldamento.
5. Collocare gli alimenti direttamente sulla graticola, girandoli di tanto in tanto.
6. É possible regolare l'altezza della griglia. A questo scopo,fare riferimento alla frigura mano destra a pagna 3.

ATTENZIONE:

Se il livello dell'acqua cade sotto il segno "MIN" dopo un lungo tempo di cottura alla griglia, si prega di scollegare prima il dispositivo e quando aggiuungere più acqua, fino a che viene raggiunto il livello "MAX".

Non versare acqua fredda sopra I'elemento riscaldante boliente.

Potrebbe essere danneggiato.

Spegnimento

Ruotare il controlo della temperatura in senso antiorario non appena si spegnerà scollegare il dispositivo.

Risoluzione dei problemi

Il termostato è fornito di un interruptore di sicurezza (A). Previene il funzionamento dell'elemento riscaldante fuori la base della griglia. Se l'elemento riscaldante non più essere accesso, si prega di controlare il collegamento di rete e il corretto incastro del termostato nella base della griglia.

Pulizia

AVISO:

• Scollegare sempre il dispositorio e lasciare raffreddare il dispositivo prima di pulirlo.
• In nessun caso immergere l'elemento riscaldante in acqua per puirlo. Pericolo di shock elettrico o incendio!

ATTENZIONE:

• Non usare una spazzola di ferro o un'alto oggetto abrasivi.
  Non usare detergenti acri o abrasivi.

• Rimuovere la graticola, la serpentina e il riflettore alla base della griglia. Svuotare la base della griglia dall'acqua.

• Pulire griglia, piastra riflettore, paravento e base griglia a mano in una bacinella d'acqua. Una spazzola in nylon per rimuovere le macchie difficili.
• Pulire la serpentina con un panno umido.
• Attaccare di nuovo tutte le parti.

Specifiche tecniche

Modello: BQS 3444

Tensione di alimentazione: 230 V\~, 50 Hz

Ingresso alimentazione: 2000 W

Classe di protezione:

Peso netto:circa 3,50 kg

Con riserva di apportare modifiche tecniche!

Questo dispositivo risponde a tutte le direttive della CE, come la direttiva sulla compatibilità elettromagnetica e quella sul basso voltaggio ed è prodotto secondo le più recenti norme di sicurezza.

Smaltimento

Significato del symbolo "Cassonetto con ruote"

Rispettare l'ambiente, non smaltire dispositi veletrici nei rifiuti domestici.

Lo smaltimento di dispositivi obsoleti o difettosi deve avvenire tramite segna presso punti di raccolta locali.

Aiutate ad evitare pericoli potenziali per l'ambiente e la nostra salute tramite uno smaltimento non corretto.

Voi contribuite al riciclaggio e altri forme di utilizzo di dispositivi elettrici e elettronici.

Vostro comune è in grado di fornirvi informazioni sui punti di raccolta.
