MANUALE UTENTE FFJ2667X FAGOR

Descrizione generale 3

Messa in funzionamento 3

Utilizzazione del refrigeratore 4

Utilizzazione del congelatore 6

Pulizia e manutenzione. 10

Cambio di senso d'apertura delle porte 11

Problemi di funzionamento. 13

Specificazioni 14

INFORMAZIONI PER IL CORRETTO SMALTIMENTO DEGLI APPARECCHI ELETTRICI ED ELETTRONICI (RAEE)

Alla fine della sua vita utile, l'apparecchio non deve essere smaltito insieme ai normali rifiuti domestici.

Lo si può consegnare Gratisamente gli apposti centri di raccolta, gestiti dall'amministrazione locale, o ai distributori che forniscono quello servizio. Smaltire separamente un elettrodomestico significa evitare eventuali consequences negative per l'ambiente e per la salute derivanti da uno smaltimento inadequato, e consente il trattamento e il riciclaggio dei materiali che lo compongono, con un notevole risparmio di energia e di risorse.

Per sottolineare il dovere di collaborare con la raccolta selettiva, sull'apparecchio è apposto il symbolo qui riportato che indica che per lo smaltimento non si devono usare i cassonetti tradizionali.

Per ulteriori informazioni, rivolgersi all'ente locale competente o al proprio rivenditore di fiducia.

AVVERTENZA

Se il suo vecchio frigorifero dispone di chiavistelli di chiusura automatica o manuale, NON TRALASCII DI DISTRUGGERE O INUTILIZZARE IL SISTEMA DI CHIUSURA prima di inviarlo alla demolizione. In quello modo eviterà che i bambini giocando possano rimanere chiusi dentro.

NON DANNEGGI LE TUBATURE ed eviterà la fuga incontrlata all'atmosfera del refrigerante.

INSTALLAZIONE

RACCOMANDAZIONI

Permettere la circolazione d'aria nella parte posteriore del frigorifero.
Non tamponare la griglia davanti né sulla parte superiore del frigorifero con nessun oggetto. Se s'installa un armadio sopra, si lascerà un vano perché circoli l'aria.

La classe climatica del suo frigorifero è individata nella placca delle carateristiche.

Questa determina la gamma di temperature ambiente per cui è disegnata l'unità frigorifera e con le quali si assicura il corretto funzionamento dell'apparecchio. Quando vengono indicate le due classi, si assicura il corretto unzionamento nelle condizioni di ciascuna di esse.

Classe Temperature ambiente

Evitare per tutto tanto possibile la vicinanza di fonti di calore.

Se ha necessità di disporre orizzontalmente il frigorifero per disimballarlo o perambiare il senso d'apertura delle porte SI PUò STENDERLO APPOGIANDOLO SOLAMENTE SULLA PARTE POSTERiore.

NOTA: Le cerniere delle porte si trovano nel lato destro. Se esta disposizione non è comoda per lei, è possibile cancellare il lato delle cerniere. Nell'annesso si trovano le istruzioni.

Regolando i piedi di livellamento,
controllare che il frigorifero sia appoggiato
bene sul pavimento (senza zoppicare e ben livellato (non in pendenza). IMPORTANTE.

Questo frigorifero funzione a 220/240v. Se lei ha una tensione diversa nella sua casa, deve utilizzato un transformatore di potenza non inferiore a 500 W. Utilizzi una spina con PRESA DI TERRA. NOTA: Il fabbricante non assume nessuna responsabilità nel caso che non si seguano queste recommandazione.

ATTENZIONE PRIMA CONNETERE

1.- Pulire l'internalo del frigorifero.

2.- Per un funzionamento corretto, aspettare due ore prima di connettere.

3.- Connette.

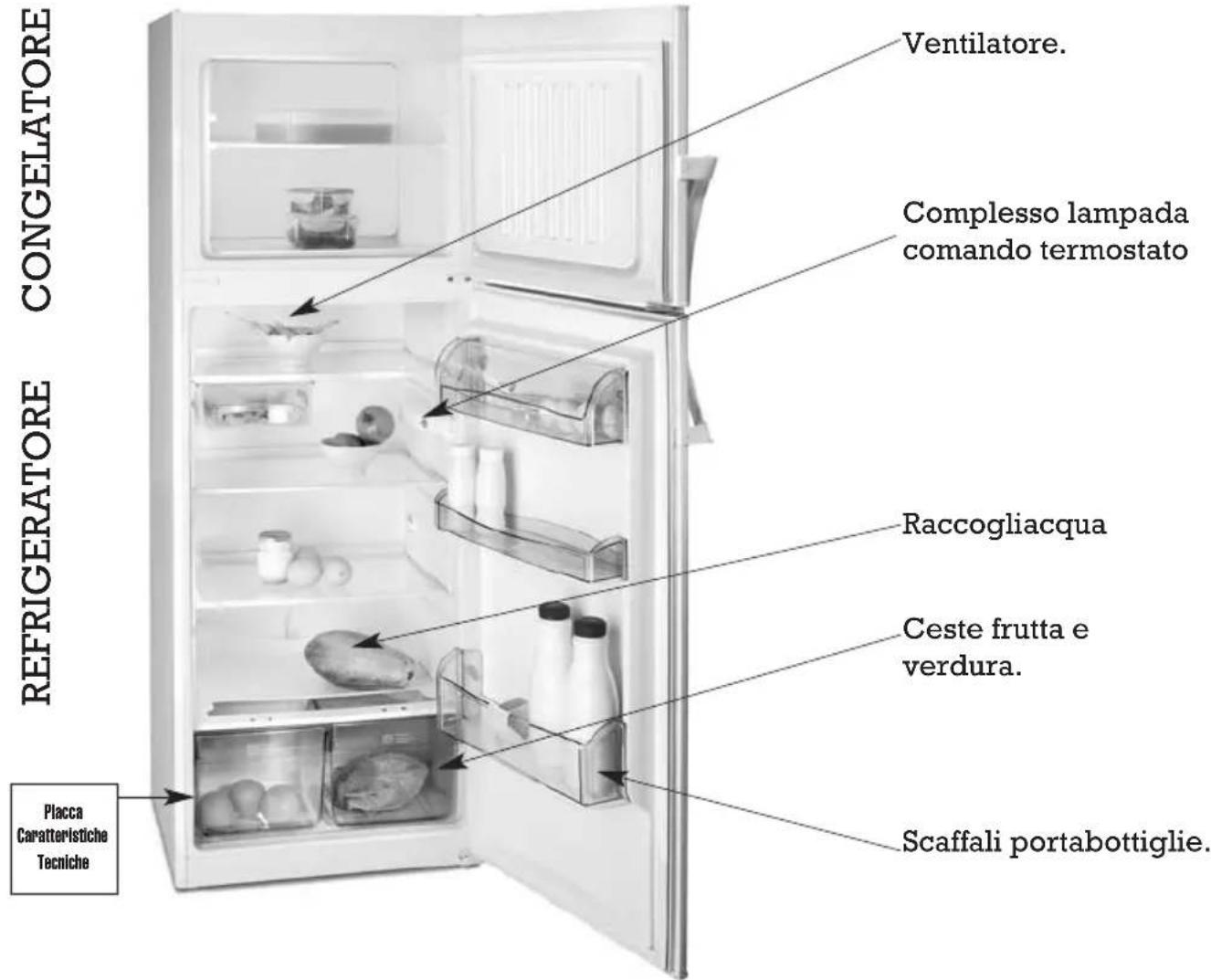

DESCRIZIONEGENERALE

NOTA: Puo capitare che la composizione interna dell'apparecchio non corrisponda con la figura allegata.

Azioni il dato termostato

selezionando una posizione

intermedia.

2

Chiuda le porte.

3

Dopo 3 ore più introdurre alimenti nel refigeratore.

Per congelare alimenti freschi aspetti 24 ore.

UTILIZZAZIONE DEL REFRIGERATORE

ATTENZIONE

• Girando il dato termostato si vuo selezionare più o meno freddo nel refrigeratore.
• Bisognata tener conta del fatto che la temperature non è totalmente uniforme in tutto il recinto, per cui ci sono zone adeguate per agli tipo di alimento (secondo la figura).
• La temperature nel refrigeratore può risentire della temperature ambiente, dell'ubicazione dell'apparato e della frequenza d'apertura della porta. Quando la temperature ambiente è molto alta, otterra' il miglior rendimento con il termostato in posizione media.
• Non introdurre nel refrigeratore alimenti caldi o liquidi alla sanza tamponare.
• Non introdurre MAI liquidi volatili, inflammabili o esplosivi, come solventi, alcool, acetone, o benzina. C'è il rischio d'esplosione.
• É conveniently avvolgere la carne ed il pesce per evitare cattivi odori.
• In determinate condizioni di umidità relativa e di temperatura ambiente si possono creare condense all'interno e all'esterno del frigorifero.

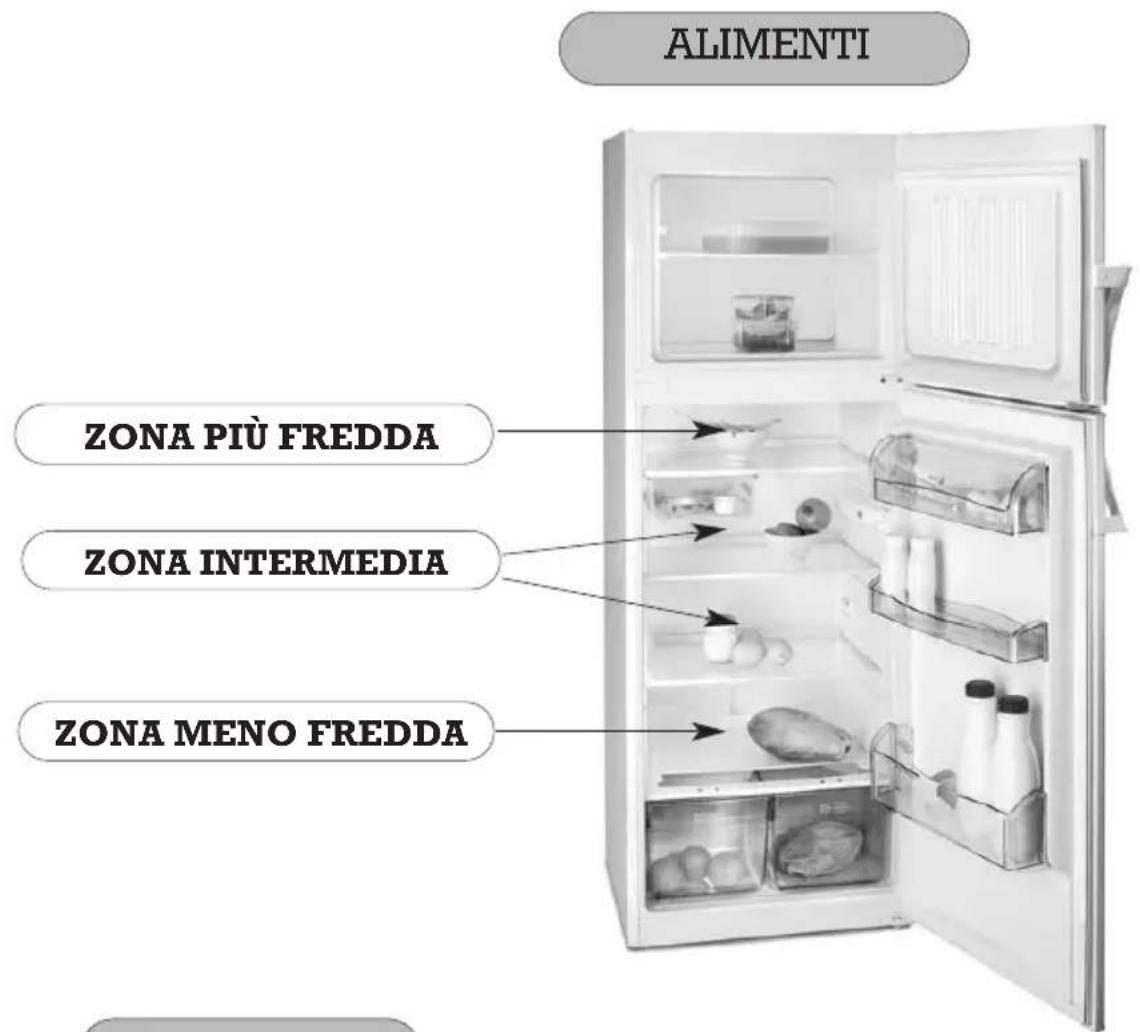

UTILIZZAZIONE DEL REFRIGERATORE

FREDDO OMOGENEO

Il suo frigorifero dispone del freddo omogeneo nel refrigeratore. Questa prestazione è fornita dal ventilatoreippo sulla zona posteriori superiore periferica. Con questa prestazione, altre alla omogeneità delle temperature, si eviterà la condensa dell'acqua sui ripiani e inoltre renderà più veloce il processo di raffreddamento degli alimenti ottenendo in quello modo una conservazione ottimale.

SCONGELAMENTO

Ilsystemadi scongelamento del refrigeratore funziona automaticamente, pertando non necessita nessum intervento dell'utente.

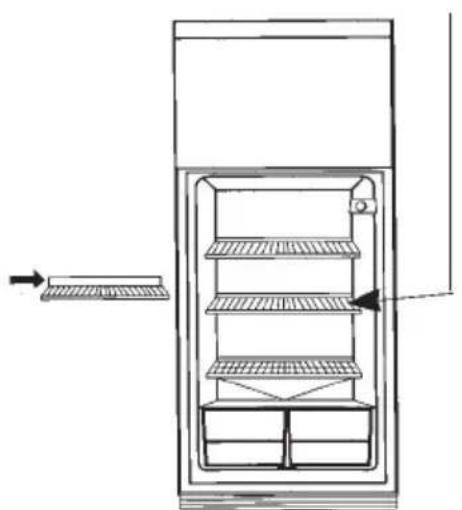

SCAFFALI

Il suo appearecchio dispose di scaffali che le risulteranno molto comodi da usare e facili da pulire.

REGOLATORE DEL PASSAGGIO DELL'ARIA (presente in alcuni modelli)

Regolatore del passaggio dell'aria nel portaverdura.
Mediante il regolatore del passaggio dell'aria è possibile selezionare le condizioni di conservazione più adatte a seconda degli alimenti.

Faccia in modo che gli alimenti non tocchino la parete del fondo. Per quello le griglie dispongono di un limite che non deve essere superato.

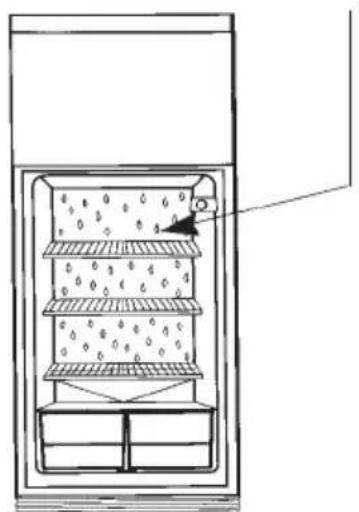

La parete del fondo del refrigeratore sera abitualmente piena di gocce d'acqua o di ghiaccio. Questo è totalmente NORMALE e fa parte delprocesso automatico di scongelamento.

UTILIZZAZIONE DEL CONGELATORE

CONGELAMENTO ALIMENTI FRESCHI

NOTA

Il congelatore di questo frigorifero è di categoria * 4 stelle in qualunque cesta ed è capace di congelare fino a 4 kg di alimenti freschi in 24 ore.

CONSIGLI

• Avvolga i prodotti da congelare in carta d'alluminio o in recipienti ermetici.
• Prepari gli alimenti consumabili una sola volta.
• Non congeli mai una seconda volta un alimento scongelato.
• Collochi un'etichetta sull'involucroindicando il contentuto e la data di congelamento.
• Non metta gli alimenti da congelare a contatto diretto con quelli gia congelati.
  Non immagazzini nel congelatore bevande gassose.
  I gelati non devono essere consumati troppo freddi.

UTILIZZAZIONE DEL CONGELATORE

CONSERVAZIONE DEI CIBI CONGELATI

CONSIGLI

• Quando acquisisce cibi congelati nei negozi, cerchi di far trascorrere meno tempo possibile fino alla loro introduzione nel congelatore.
• Faccia attenzione al tempo di conservazione riportato nelle confezioni dei prodotti congelati, tenendo presente che questo congelatore è di categoria * .
• Per i cibi da Lei congelati, consulti la tavola del tempo di conservazione.

TEMPO DI CONSERVAZIONE

TIPO DI CIBI
Numero Mesi
TIPO DI CIBI
Numero Mesi

PESCI E FRUTTI DI MARE
Aragoste-crostacei 3
Gamberetti-Ganberi 3
Merluzzo 2
Pesce grasso 3/4
Trote 2/3
Salmoni 2/3
Sogliole 3
Rombi 2/3
CARNE
Vaccino maggiore 10/12
Agnello 6/8
Vitello 9
Maiale 6
Bistecche/costolette 4
Fegato/reni 10
Cervella/lingua 2
Carne trita, salsice 2
Coniglio 5/7

GALLINACEI E CACCIA
Galline-polli	10
Taccino (a pezzi)	7
Anitra, oca domestica e selvatica	5
Lepri	6
Pernici-quaglie	8
Fagiani	7/8
Caccia maggiore	10

PLATI PREPARATI
Salsa di pomodori	3
Brodo di carne	3
Arrosti, bue, vitello, pollo, maiale	2/3
Minestra di verdure	3
Carne lessa, stufato	3
Amburger	2
Peperoni ripieni	2
Spinaci	2
Fagiolini verdi e soffritti	2
Torte, pasticci, ecc	5/6
Macedonia di frutta	3
Sandwich	6

ORTAGGI
Coste 12
Carciofi	12
Carote	12
Cavolfiori	6/8
Cavolini di brusela 6
Asparagi 12
Verza	6/8
Fagiolini	12
Funghi a cappello	6
Prezzemolo	12
Peperoni 12
Spinaci	12
Fave	12
FRUTTA
Albicocche	8
Ciliege, prugne, lamponi, ribes, more	10
Pesche	10/12
Fragole	12
Composta (mele e pere)	10
Uva	10/12
Succhi di frutta	10
Ananas	10/12
PANE E PASTICcerIA
Trancio-Torte	6
Torta a sfoglia 1
Pasta da pasticceria	3
Pane e focaccine	2
UOVA, LATTE E DERIVATI
Uova (senza guscio)	6
Latte omogeneizzato (confezione di cartone)	3
Burro	6
Formaggi (piccole porzioni)	6/8
Panna fresca	3

UTILIZZAZIONE DEL CONGELATORE

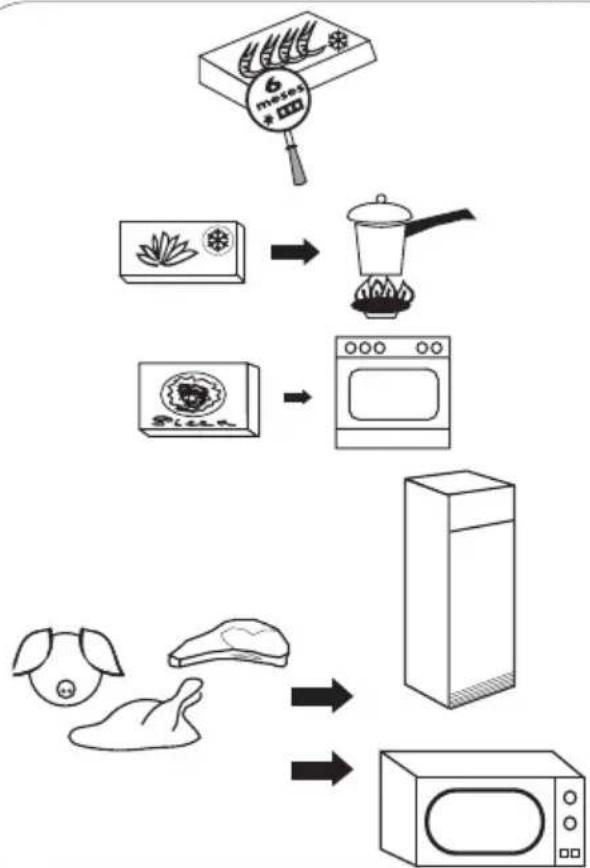

SCONGELAZIONE DEGLI ALIMENTI

Non tutti alimenti devono essere scongelati nella stesso modo.

Se acquistò l'alimento congelato in commercio, segua le istruzioni del recipientie.

Le verdure devono essere cucinate direttamente.

In generale gli alimenti preparati o precotti possono essere cucinati direttamente.

Le carni ed il pesce devono essere scongelati lentamente nel refrigeratore per varie ore. Se dispone di fornno microonda potrà accelerare in gran misura la scongelazione.

PRODUCCION DE CUBITOS DE HIELO

1 Identità into a tre quarrì d'acqua i vassoi che troverá nell'interno del congelatore.

2 preferibilmente nella parte inferiore.

3 Dopo aver congeiato I acqua, puo.
staccare i cubetti torcendo
leggermente i vassoi.

UTILIZZAZIONE DEL CONGELATORE

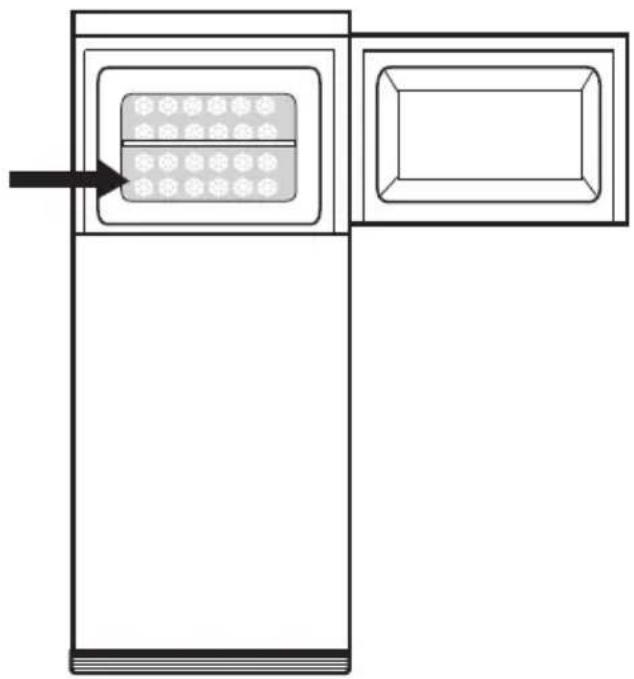

SCONGELAMENTO E PULIZIA

Con il tempo, sulle pareti del
congelatore, si forma una
cappa di brina o ghiaccio.
Questo provochera un
maggior consumo di energia
nel suo frigorifero.
Per evitarlo, bisogna eliminare
questo strato di ghiaccio,
perlomeno due volte all'ano.

1

Collochi il comando termostato nella posizione STOP ed il frigorifero rimarrà sconnesso.

2

Può aiutare a eliminare il ghiaccio con la paletta o introducendo un recipiente con acqua calda. Non utilizi oggetti affiliati né apparati elettrici di riscaldamento.

3

Ritiri l'acqua dello scongelamento con un panno assorbente, pullisca ed asciughi bene l'interno.

4

Azioni il mando termostato nella posizione abituale di funzionamento.

5

2 ore più tardi può ritornare a introdurre gli alimenti congelati nel congelatore.

PULIZIA E MANUTENZIONE

PULIZIA

CONSIGLI

Per la pulizia dell'interno, il frigorifero deve essere sconnesso.

Non utilizzi prodotti abrasivi solventi, pulitori di metalli o detersivi non diluiti.

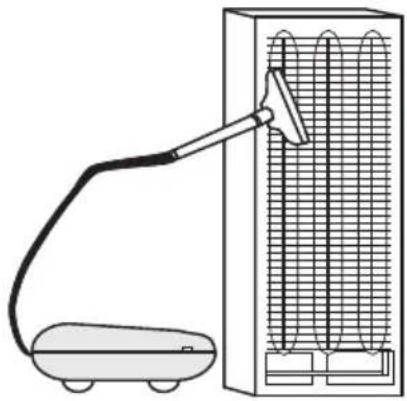

E conveniente pulire una volta all'anno con un aspirapolvere la griglia della parte posteriore del frigorifero. La sporcizia pregiudica il funzionamento ed aumenta il consumo di energia elettrica.

SCONNESSE TEMPORANEA DEL FRIGORIFERO

. Sconnetta il frigorifero.
. Estragga gli alimenti, pulisca e asciughi l'interno.
. Lasci aperta la porta per evitare la formazione di cattivi odori.
. Faccia lo stesso in caso di interruzione di corrente prolungata o di averia del frigorifero.

CAMBIO DI LAMPADA

1-Sconnette il frigorifero.

2-Estrarre la lampada bruciata e sostituirla con un'altra dello stesso tipo.

220v 15wmax.

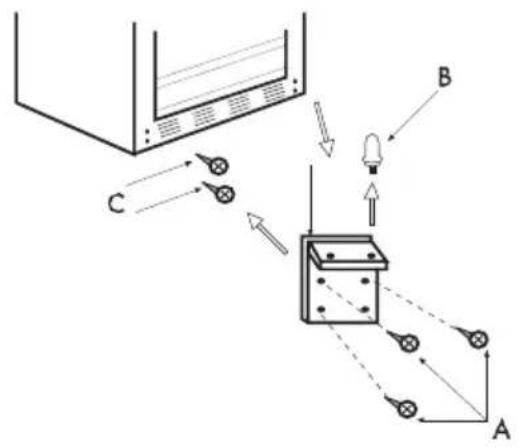

CAMBIO DI SENSEO DELI'APERTURA DELLE PORTE

1 Appoggiare il frigorifero sulla parte posteriori.

Estrarre la cerniera inferiore allentando le 3 viti di fissaggio (A): Estrarre l'asse (B) alla posizione a destra e montarlo sulla posizione a sinistra della cerniera. Allentare le 2 viti (C) e avvitarle sul lato destro. Togliere la porta inferiore.

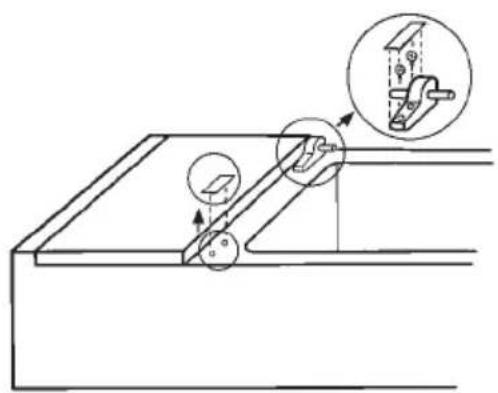

Estrarre la cerniera intermedia
3 togliendo la piastrina protettiva che nasconde le viti e allentando le medesime. Estrarreanche il coperchietto dal lato sinistro e insertirlo al posto della cerniera.
Togliere la porta superiore.

Estrarre la cerniera superiore rimuovendo la piastrina protettiva che nasconde le viti e quindi allentare questi ultimi. Sistemarla sul lato sinistro dopo aver rimioso il relative coperchio che va quindi inserito a destra.

5 Se il frigorifero dispone di "chiusure automatiche" delle porte, nella zona della cerniera centrale, occorre rimuoverle e collocarle girate sul lato contrario e sulla porta contraria. I punti di fissaggio delle viti sono appositamente contrassegnati nella zona dell'asse di rotazione della porta.

6 le "chiusure automatiche" con i tappi in dotazione nel sacchetto della documentazione del frigorifero. Occorre prima eliminare le sbavatu- re provocate dalle viti.

7 inserendola sull'asse situato sul lato sinistro.

8 sull'asse sinistro della porta superiore e avvitarla al frigorifero. Mettere la porta inferiore inserendola sull'asse della cerniera intermedia. Inserire quindi la piastrina protettiva che nasconde le viti di fissaggio.

9

Inserire la cerniera inferiore sul latosinistro e fissarla stringendo a fondo le 3 viti.

10

Se il frigorifero dispone di maniglie laterali sulle porte o è pannellabile, occorre spostare ancè le maniglie.

PROBLEMI DI FUNZIONAMENTO

PROBLEMCAUSA POSSIBILE SOLUZIONE

Il frigorifero non funziona	La presa non è connessa alla presa di corrente.	Connetere presa.
	La corrente elettrica non raggiunge la presa essendosi fuso il fusible o essere saltato il limitatore automatico di potenza.	Cambiare il fusibile o riconnette il limitatore automatico di potenza.
Ila refrigeratore raffredda poco	Il Comando del termostato si trova in una posizione Bassa.	Giri il comando termostato a una posizione superiore di freddo.
	La porta è stata chiusa male o si è aperta con molto frequenza.	Aver cura che la porta non rimanga aperta per molto tempo.
	Si è otturata la griglia d' aerazione o l'apertura della parte posteriore della parte superiore.	Conservare libero queste zone secondo quando vieneindicato nel capitolo "Installazione"diquesto manuale.
	Il frigorifero è sosto direttamente ai raggi del sole o a una fonte di calore.	Cambiare l'ubicazione del frigorifero o proteggerlo da queste fonti di calore.
Gocce d'acqua nella parete del fondo del refrigeratore	Ciclo automatico di scongelamento.	Non si allarmi: questo è Completely normale (vedere capitolo "Utilizzazione del refrigeratore"diquesto manuale).
Si vede acqua nella base del refrigeratore	Si è collocato quale alimento o recipientete attacato alla parete del fondo del refrigeratore.	Non collochi alimenti o recipiententi aicontatto con la parete del fondo ed eviterà lo spargimento dell'acqua di scongelamento.
Molto ghiaccio nelle pareti e negli scaffali del congelatore	La porta congegatore non chiude bene essere osta colata.	Cerchi una Buona chiusura delle portemantenendole libere da oggetti o sporcizia.
La lampada del refrigeratore non si accende	La presa non è connessa alla presa di corrente.	Connettere la presa.
	Non giunge corrente elettrica alla presa essendosi fuso il fusibile o essere salto il limitatore automatico di potenza.	Cambiare il fusibile o ritornare a connetere il limitatore automatico di potenza.
	La lampada è lenta.	Avvitare correttamente.
	La lampada è fusa.	Cambiare la lampada secondo quando vieneindicato in quello manuale.
Funzionamento rumoso	Il frigorifero non è stato livellato correttamente.	Livellare secondo quando vieneindicato nel capitolo "Installazione"diquesto manuale.
Gorgoglio	Ciclo funzionamento.	Non si allarmi, questo è completely nomale.
Gli alimenti si seccano	Gli alimenti non sono avvolti o tappati.	Avvolgerli o introdurlo in recipienti ermetici.
Odori nell'interno	Qualche alimento non è correttamente avvolto o tappato.	Avvolgerlo o introdurlo in un recipiente ermetico.
	L'interno dell'aparato necessita una pulizia.	Pulire secondo quando vieneindicato in quello manuale.

SERVIZIO DI ASSISTENZA TECNICA

Se lei ha già effettuato i controli indicati ed il suo problema persiste, NON REALIZZI NESSU' ALTRA RIPARAZIONE PER PROPIO CONTO.

Si metta a contatto con in servizio d'Assistenza Tecnica più vicino.

SICUREZZA:

• Il modello di frigorifero da Lei acquistato utilizza il refrigerante R600a. Tener conta che:

• Questo refrigerante non deteriora l'ambiente.

• É infiammabile, per cui si assicuri che il circuito frigorifero sia in perfette condizioni. Se ha subito quello danno, consulti con il distributore prima di connettere.

• Questo appearecchio più essere riparato unicamente dal servizio d'assistenza technique ed utilizzando ricambi originali.

• Non utilizzi elementi con fuoco né apparecchi elettrici nell'apparecchio.

Non permetta che i bambini giochino con l'apparecchio.

• Evitare che il cavo sia in contatto con il compresso-re.

• Evitare che il cavo rimanga preso sotto l'apparecchio.

• Per evitare danni all'ambiente e recuperare materiali, utilizzi il servizio di raccolta municipale.

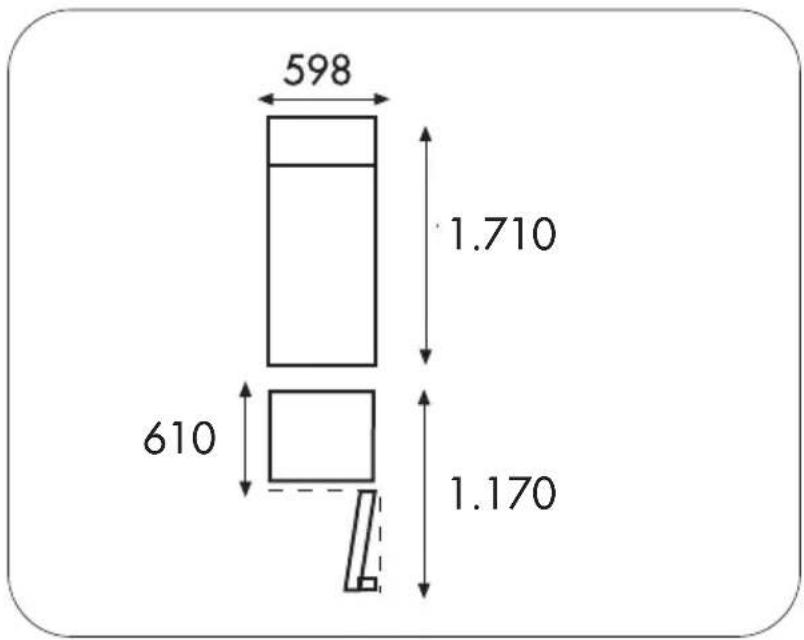

SPECIFICAZIONI

QUESTI APPARECCHI SODDISFANO I REQUISITI DELLE DIRITTIVE CEE: 73/23, 93/68, 89/336, 96/57
