BEDIENUNGSANLEITUNG FFJ2667X FAGOR

Installierung 2
Allgemeine Beschreibung 3
Inbetriebnahme. 3
Benutzung des Kuhlteils 4
Benutzung des Gefrierteils 6
Reinigung und Wartung 10
Wechel des Turanschlags 11
Betriebsstörungen 13
Technische Daten. 14

INFORMATION ZUR UMWELTVERTRAGLICHEN ENTSORGUNG VON NICT MEHR FUNKTIONSFÄHIGEN ELEKTRISCHEN UND ELEKTRONISCHEN GERÄTEX (RAEE)

Ein nicht mehr gebrauchsfähiges elektronisches oder elektrisches Gerät, damit nicht gemeinsam mit dem üblichen Hausmüll entsorgt werden. Ohne dass darauf weitere Kosten entstehen, kann das Gerät bei von der örtlichen Verwaltung speziell darauf eingerichteten Stellen, oder bei Herstellern, die einen Rücknahmeservice anbieten, abgegeben werden.

Durch die getrennte Entsorgung von Altgeräten werden mögliche negative Auswirkung auf Umwelt und Gesundheit vermieden, die die Folge einer unsachgerechten Beseitigung sein konnen. Die einzelnen Bestandteile der entsorgten Geräte konnen verwertet und recycliert werden, womit Energie und Rohstoffe gespart werden.

Das nebenstehende Symbol auf dem Gerät oder auf der beiliegenden Bedienungsanleitung zeigt an, dass these Gerät nicht in den üblichen Hausmüllcontainern entsorgt werden darf.

Wenn Sie weitere Informationen erhalten möchten, setzen Sie sichitte mit ihrer örtlichen Verwaltung in Verbindung, oder mit dem Handler, bei dem Sie das Gerät erworben haben.

ACHTUNG

Wenn Ihr alter Kuhlschrank mit automatischen oder manuellen Verriegelungsklinken ausgestattet ist, VERGESSEN SIE NICTT DIE VERRIEGELUNG ZU VERNICHTEN ODER UNBRAUCHBAR ZU MACHEN, bevor Sieihn zum Sperrmull geben. So wird verhindert, daß Kinder sich beim Spielenaingeschlossen. DIE ROHRE NICT BESCHÄDIGEN, um ein ungesteuertes Entweichen von Kuhlmittel zu vermeiden.

INSTALLIERUNG

EMPFEHLUNGEN

Einen Luftumlauf auf der Rückseite des Kühlschranks ermögen. Weder das Vordergitter noch die Kühlschrankdecke mit Gegenständen abdecken. Wenn ein Schrank über dem Gerat angebracht wird, muß zur Belüfung ein Freiraum gelassen werden.

Die Klimakategorie Ihres Kuhlschranks ist im Typenschild angegeben.

Sie bestimmt den Raumtemperaturbereich, fur den der Kuhlschrank vorgesehen und in

welchem ein einwandfreiier Betrieb gewähleistet ist.

Werden beide Kategorien angegeben, ist ein N 16° bis 32°

einwandfrei Betrieb unter den Voraussetzungen ST 18^ bis 38^

beider Kategorien gewährleistet. T 18° bis 43°

Kategorie: Raumtemperaturen

N 16^ bis 32^

ST 18^ bis 38^

T 18^ bis 43^

Moglichst die Nähe von Hitzequellen meiden.

Wenn der Kuhlschrank zum Auspacken oder zum Wechseln des Turanschlags hingelegt werden muß, NUR AUF DIE RÜCKSEITE LEGEN.

ANMERKUNG: die Turschanrniere sind auf der rechten Seite angebracht. Wenn diese Stelle unbequem für Sie ist, können die Scharnere auf der anderen Seite angebracht werden. Im Anhang SEITENWECHEL DER TÜROFFNUNG befinden sich die Anleitungen dazu.

Durch Einstellen der Nivellierfübe ist, sicherzustellen, daß der Kühlschrank gut (ohne zu hinken) und eben (nicht seitlich geneigt) auf der Stellfläche stehen. WICTIG.

Dieser Kuhlschrank wird bei 220/240 V betrieben.
Wenn die im Haus zur Vergebung stehende Spannung eine andere ist, muß eine Leinstungstransformer mit eine Leistung von mind. 500 W verwendent werden.
Verwenden Sie einen ERDANSCHLUSS.
ANMERKUNG: Der Hersteller leht jeder Haftung ab, wenn diese Empfehlungen nicht beachtet werden.

ACHTUNG: VOR DEM ANSCHLIESSEN

1.- Den Kuhlschrankinnen reinigen.

2.- Für einen einwandfrei Betrieb, erst nach Ablauf von 2 Stunden anschließen.

3.- Anschlieben.

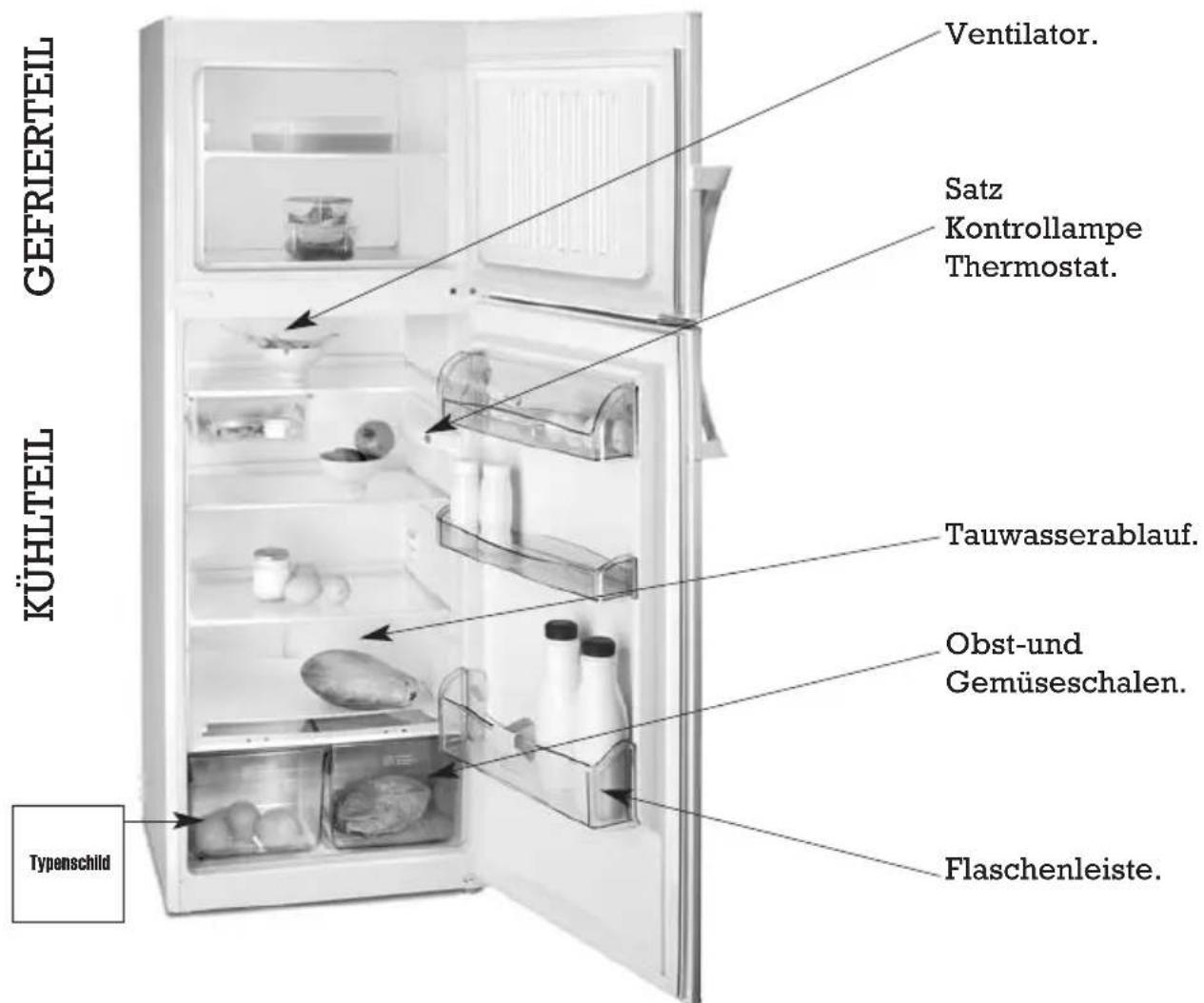

ALLGEMEINE BESCHREIBUNG

HINWEIS: Es ist möglich, dass die jeweilige zusammensetzung des gerates von der beiliegenden abbildung abweicht.

INBETRIEBNAHME

1 Thermostatregler betätigungen und eine mittlere Stellung wahlen.
2 Turen Schliessen.
Nach 3 Stunden konnen Sie die Lebensmittel im Kuhlteil aufbewahren. Bevor Sie Frischkost einfrierten konnen, müssen Sie 24 Stunden warten.

BENUTZUNG DES KÜHLTEILS

LEBENSMITTEL

ACHTUNG

• Durch Drehen des Thermostatreglers kann eine stärkere oder schwächer Kuhlung des Kuhlteils eingestellt werden.

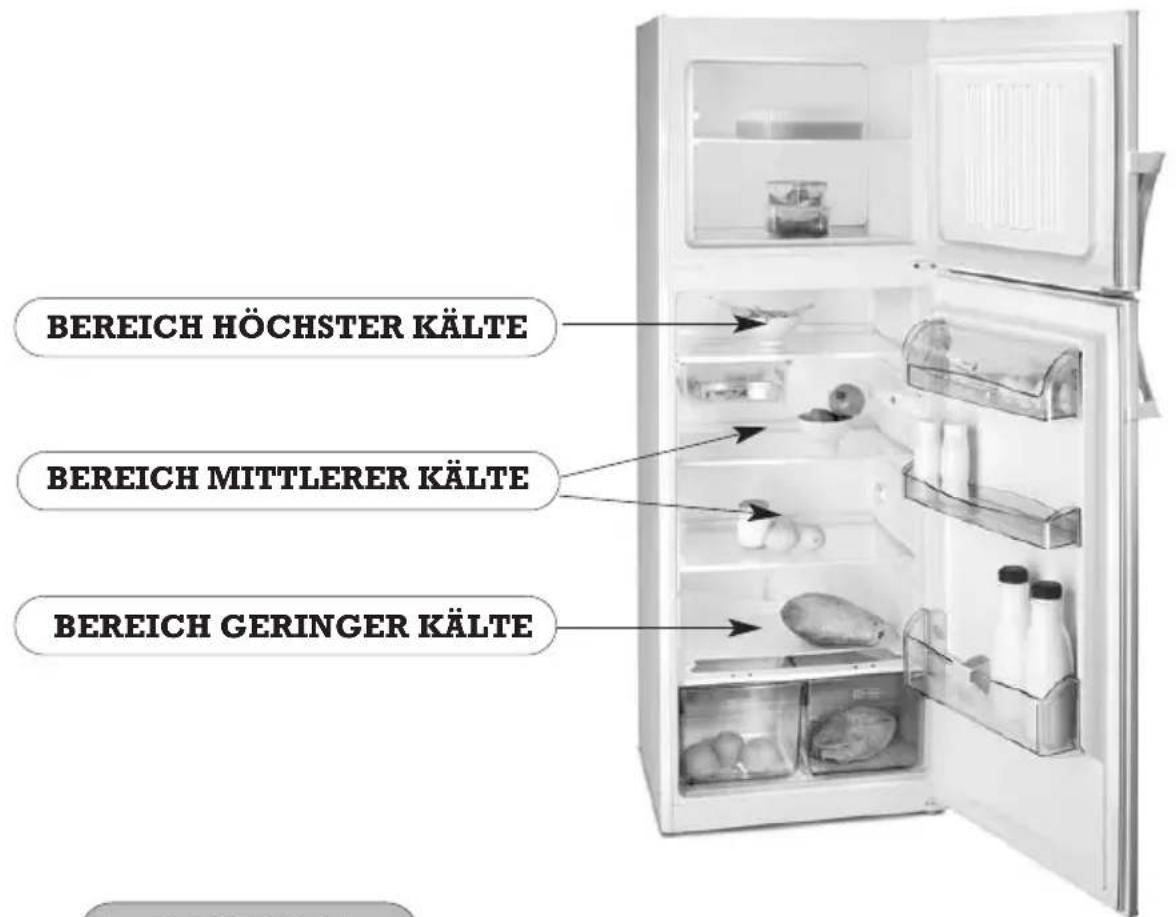

• Es ist zu beachten, daß nicht im ganzen Kühlraum die gleiche Temperatur herrscht, so daß es für jeder Lebensmittelart einen entsprechenden Bereich gibt (siehe Abbildung).
• Die Kühlraumtemperatur kann durch die Raumtemperatur, die Aufstellung des Geräts und die Häufigkeit des Türoeffens beeinsträchtigt werden. Bei hoher Zimmertemperatur wird der Beste Erfolg erzielt, wenn sich der Thermostat in der Mittelstellung befindet.
• Niemals heisse oder nicht verschlossene flüssige Lebensmittel ins Kuhlteil stellen.
• NIEMALS flüchtige, entzündbare oder explosive Flüssigkeiten, wie Lösungsmittel, Alkohole, Aceton oder Benzin in den Kühlraum stellen. Explosionsgefahr.
• Fleisch und Fisch sollen den verpackt werden, um eine Geruchsbildung zu vermeiden.
• Unter bestimmten Bedingungen von hoher Luftfeuchtigkeit und Raumtemperatur kann es dazukommen, dass Wasser innerhalb und außerhalb des Kühlschranks kondensiert.

BENUTZUNG DES KÜHLTEILS

GLEICHMÄBIGE KÄLTE

Ihr Kühlschrank bietet gleichmäßig verteilte Kälte in allen Fächern. Dafür sorgt der Ventilator am oberen Teil der Rückwand. Diese sichert nicht nur gleichmäßige Temperaturen, sondern vermeidet auch die Bildung von Kondenswasser an in den Fächern, beschleunigt den Abkuhlprozess ihrer Lebensmittel und erreicht damit geeignete Konservierungsbedingungen.

ABTAUEN

Das Abtauen des Kuhlteils erfolgt automatisch, also ohne jegliches Eingreifen des Benutzers

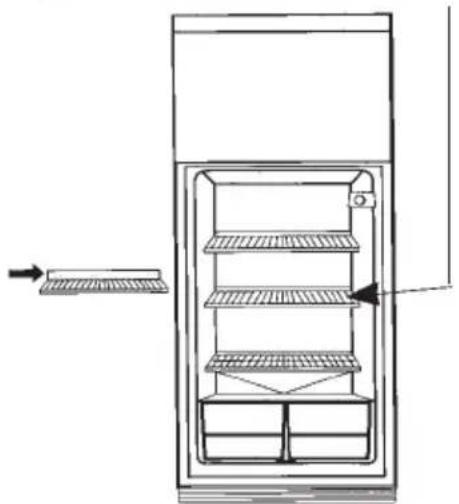

FÄCHER

Ihr Gerät ist mit äußert handlichen und leicht zu reinigenden Ablagen aus ausgestattet.

LUFTZUFUHRREGLER

(In einigen Modellen vorhanden)

Luftzufuhrregler für das Gemüsefach. Mit dem Luftzufuhrregler können Sie, je nach Art der Lebensmittel, die geeigneten Aufbewahrungsbedingungen einstellen.

Die Lebensmittel sollenen möglichst nich mit der Rückenwand in Berührung kommt. Dazu sind die Giterroste mit einem Anschlag versehen der nicht übersritten werden solte.

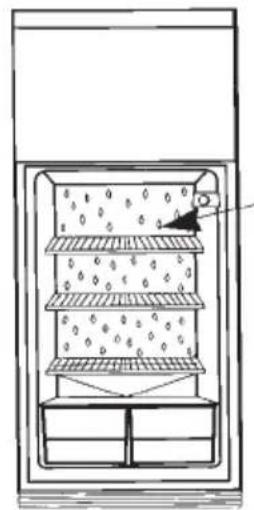

Die Ruckenwand des Kuhlteils ist gewöhnlich mit kleinen Wassertropfen oder Eis bedeckt. Das ist vollkommen NORMAL und gehört zum Ablauf Abtau automatik.

BENUTZUNG DES GEFRIERTEILS

EINFRIEREN VON FRISCHKOST

ANMERKUNG

Das Gefrierteil these Kuhlschranks hat 4-Sterne-Kategorie in jeder dem Körbe, mit einem Gefriervermögen von bis zu 4 kg Frischkost in 24 Stunden.

EMPFEHLUNGEN

Die einzufrierenden Produkte in Alufolie oder luftdichten Behältern verpacken.
- Die Lebensmittel in Portionen für den einmaligen Verbrauch zubereiten.
- Niemals bereits aufgetaute Lebensmittel wieder einfrierten.
- Ein Etikett, auf dem Inhalt und Einfrierdatum vermerkt sind, an der Verpackung anbringen.
Die einzufrierenden Lebensmittel nicht mit den bereits gefrorenen in Berührung bringen.
- Keine kohlensäurehaltigen Getränke im Gefrierteil aufbewahren.
- Speiseeis sollte nicht zu kalt verbraucht werden.

BENUTZUNG DES GEFRIERTEIL

KONSERVIERUNG TIEFGEKÜHLTER NAHRUNGSMITTEL

EMPFEHLUNGEN

• Wenn Sie tiefgekehnte Nahrungsmittel einkaufen, sorgen Sie dazu, dass die Pakete so shenell wie möglich in ihren Gefrierteil kommt, damit sie nicht antauen.
• Achten Sie auf die auf der Verpackung der Tiefkuhlkost angegebenen Konservierungszeit und bedenken Sie, dass dies ein Gefrierteil ist.
• Wenn Sie ihre selbstgekochen Speisen einfrierten wollen, beachten Sieitte die Tabelle mit den Konservierungszeiten.

KONSERVIERUNGSZEITEN

ART DER NAHRUNGSMITTEL
Monate

FISCH UND MEERESFRÜCHTE
Languste-Krustentiere 3
Krevetten-Garnelen 3
Seehecht 2
Fette Fischsorten 3/4
Forelle 2/3
Lachs 2/3
Seezunge 3
Steinbutt 2/3
FLEISCH
Rindfleisch 10/12
Hammefleisch 6/8
Kalbfleisch 9
Schweinefleisch 6
Koteletts, Steaks 4
Leber/Nieren 10
Hirn/Zunge 2
Hackfleisch, Würstchen 2
Kaninchen 5/7
GEFLÜGEL UND WILD
Huhn-Hähnchen	10
Truthahn (zerteilt) 7
Ente, Gans,	5
Hase	6
Rebhun, Wachtel,	8
Fasan 7/8
Damhirsch, Hochwild 10
FERTIGE SPEISEN
Tomatensoße	3
Fleischbrühe	3
Braten vom: Ochsen, Kalb, Hähnchen, Schwein	2/3
Gemischtes Gemüse	3
Gekochtes od. geschmortes Fleisch	3
Frikadellen 2
Gefüllte Paprikaschoten	2
Spinat	2
Grüne Bohnen, gekocht und sautiert	2
Pasteten, Torten usw	5/6
Obstsalat	3
Belegte Brote	6

ART DER NAHRUNGSMITTEL Monate

GEMÜSE
Mangold	12
Artischocken	12
Karotten	12
Blumenkohl	6/8
Rosenkohl	6
Spargel	12
Weißkohl	6/8
Grüne Bohnen	12
Pilze	6
Petersilie	12
Paprikaschoten 12
Spinat 12
Große Bohnen	12
OBST
Aprikosen	8
Kirschen, Pflaumen, Himbeeren, Johannisbeeren, Brombeeren	10
Pfirsiche	10/12
Erdbeeren 12
Kompott (Äpfel, Birnen)	10
Weintrauben	10/12
Obstsaft	10
Ananas	10/12
BROT UND GEBÄCK
Biscuit-Torten	6
Blätterteigtorte	1
Teig	3
Brot und Hefegebäck	2
EIER, MILCH UND MILCHPRODUKTE
Eier (ohne Schale)	6
Homogenisierte Milch (Kartonverpackung)	3
Butter	6
Käse (kleine Portionen)	6/8
Frische Sahne	3

BENUTZUNG DES GEFRIERTEILS

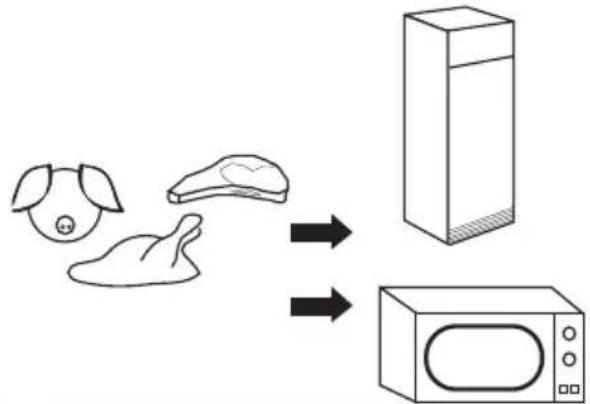

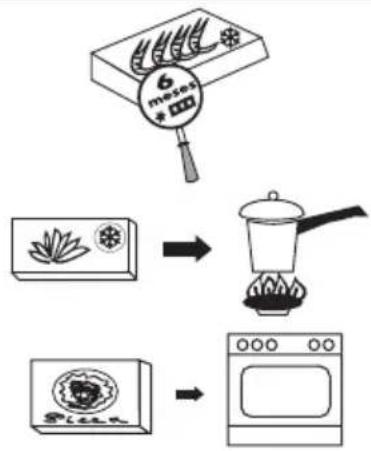

AUFTAUEN VON LEBENSMITTELN

Nicht alle Lebensmittel sind in gleicher Weise aufzutauen.

Wenn das Gefrierprodukt aus einem Geschäft stammt, befolgen Sie die Packungshinweise.

Gemüse wird direkt gegart.

Ganz allgemein konnen
zubereitete oder vorgekochtete
Produkte direkt gegart werden.

Fleisch und Fisch müssen mehrere Stunden im Kühlschrank langsam aufgetaut werden. Wenn ein Mikrowellenherd vorhanden ist, kann das Auftauen erheblich verkürzt werden.

HERSTELLUNG VON EISWÜRFEL

1

Die im Innern des Gefrierteils befindlichen Eiswurfelschalen zu drei Vierteln mit Wasser anfullen.

2

Die Eiwurfelschalen in das Gefrierteil, vorzugsweise in den unteren Teil desselben, einfahren.

3

Nachdem das Wasser gefroren ist,
konnen die Eiswürfel durch ein leichtes
Verdrehen der Schalen
herausgenommen werden.

BENUTZUNG DES GEFIERTEILS

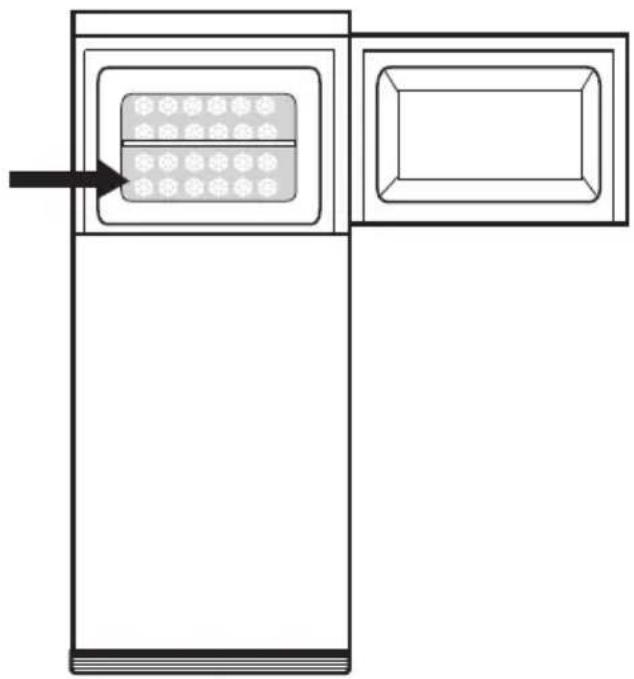

ABTAUEN UND REINIGUNG

Mit der Zeit bildet sich an den Wänden des Gefrierteils eine Eis- bzw.-Reifchicht.

Dies führt zu einem höheren Energieverbrauch Ihres Kühlschranks.

Um dies zu vermeiden, muß diese Eischicht mindestens 2 Mal im Jahr entfernt werden.

1

Bringen Sie den Thermostatregler in die AUS-Stellung. Damit wird der Kuhlschrank ausgeschaltet.

2

Der Eisenternung kann mit Hilfe der Schaufel oder durch das Hineinstellen eines Behahlters mit bereits Wasser nachgeholfen werden. Keine scharfen Gegenstände oder elektrischen Heizgeräte verwenden.

3

Tauwasser mit einem saugfähigen Tuch aufnehmen. Den Innenaum gut reinigen und trocknen.

4

Thermostatregler wieder in die übliche Betriebsstellung drehen.

5

Nach 2 Stunden können Sie das Gefriergut wieder in das Gefrierteil geben.

REINIGUNG UND WARTUNG

REINIGUNG

EMPFEHLUNGEN

Bevor Sie den Kühlschrankinnen reinigen, muß er ausgeschaltet werden.

Keine atzenden Lösungsmittel, Metallreinigungsmittel verwenden.

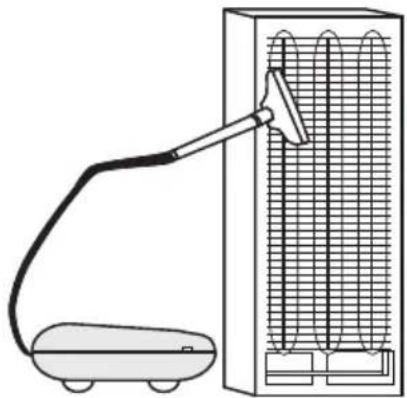

Einmal in Jahr sollte der Gitterrost auf der Rückseite des Kühlschranks mit dem Staubsauger gereinigt werden. Verschmutzung beeinträchtigt den Betrieb und erhöht den Stromverbrauch.

VORÜBERGEHENDS AUSSETZEN DES BETRIEBS

Kuhlschrank abschalten.
. Die Lebensmittel herausnehmer, innen gut reinigen und abtrocknen.
1. Die Tur offen setzen, um einer Geruchsbildung vorzubeugen.
. Dasselbe ist bei längeren Stromausfälle oder Betriebsstörungen des Kühlschranks zu befolgen.

LAMPENWECHSEL

1-Kuhlschrank abschalten.

2- Die durchgebrannte Gluhbirne herausnahmen und durch eine andere desselben Typs ersetzen.

WECHSEL DES TÜRANSCHLAGS

Den Kuhlschrant mit der Rückseite nach unten auf den Boden legen.

Durch Losen der 3

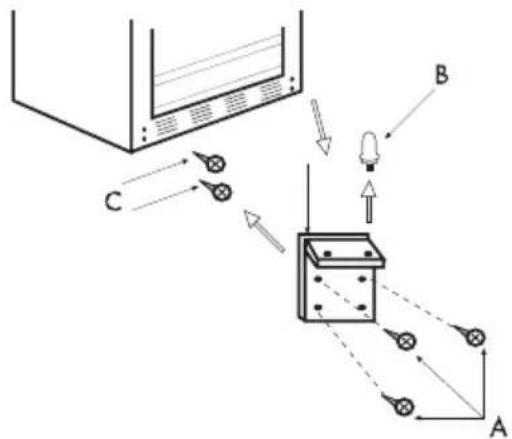

2 Befestigungsschrauben (A) das untere Scharnier entfernen. Die Achse (B) aus der rechten Stellung in die linke Scharnierstellung fuhren und Dort befestigen. Die beiden Schrauben (C) losen und and der rechten Seite anziehen. Die andere Tur herausnahmen.

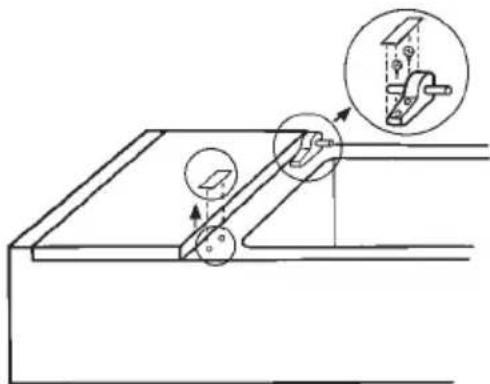

Nach Entfernen der Schraubenabdckung die Schrauben losen und das mittlere Scharnier entfernen. Dic Klappe an der linken Seite wird ebenfalls abgenommen und dort angebracht, wo sich das Scharnier befindent. Die obere Tur abnehmer.

Bauen Sie das obere Scharnier ab. Nehmen Sie dazu zunachst die Schraubenabdeckung ab. Lösen Sie nun die sightbar gewordenen Schrauben. Bringen Sie das Scharnier nun an der rechten Seite an, undnehmen sie dafür die Abdeckung ab.

5	Verfügen die Türen des Kühlschranks über "Selbstschlieber" im Bereich des Zentralscharniers, müssen diese gelöst und umgedreht auf der anderen Seite angebracht werden. Die Befestigungspunkte der Schrauben befinden sich leicht markiert im Bereich der Drehachse der Tür.
6	Verschreiben Sie die Löscher, die durch das Wechseln der "Selbstschlieber" entstanden sind mit den Abdeckungen, die sich in der Tüte mit den Unterlagen des Kühlschranks befinden. Reinigen Sie vorher die von den Schrauben hinterlassenen Abrücke.
7	Die obere Tür anbringen, indem sie auf die an der linken Seite befindlichen Achse aufgesehoben wird.
8	Das mittlere Scharnier an der linken Achse der oberen Tür anbringen und am Kühlschrank festschrauben. Die andere Tür anbringen, indem sie auf die Achse des mittleren Scharniers aufgeschoben wird. Anschließlich wird die Schraubenabdeckung aufgesetzt.
9	Das untere Scharnier in das linke Seiteneil sinführen und mit den 3 Schrauben befestigen.
10	Verfügt ihr Kühlschrank über seitliche Griffe an den Türen oder er ist zu verkleiden, sollenn Sie auch die Griffe auf der anderen Seite anbringen.

BETRIEBSSTÖRUNGEN

STÖRUNG MÖGLICHE URSACHE LösUNG

Der Kühlschrank Funktioniert nicht	Der Stecker ist nicht ans Netz angeschlossen.	Stocker anschließen.
	Es gelangt kein Strom an den Anschluß, weil die Sicherung durchgebrannt, oder der automaticische Leistungsbegrenzer herausgesprungen ist.	Sicherung auswechseln oder automatischen Leistungsbegrenzer wieder anschreiben.
Der Kühlschrank kühlt schlecht	Die Thermostatsteuerung ist zu niedrig gestellt.	Den Thermostatregler auf kälter Einstellung drehen.
	Die Tur ist nicht richtig verschlossen gewesen oder ist:häufig geöffnet worden.	Darauf achtien, daß die Tur nicht langleftenbleibt.
	Bélfuungsstrot oder:Hintere Deckenöffnung befindert.	Diese Bereiche, gemaß den Angaben von Kapitel "Installierung" dieser Bedienungsanleitung, freihalten.
	Der Kühlschrank ist direkter Sonnenstrahlung oder einer Hitzequelle ausgesetzt.	Den Kühlschrank an einen anderen Ortstellen oderihn vor diesen Hitzquellen schätzen.
Wassertropfen auf der Rückenwand des Kühlschranks	Automatischer Abbaukreislauf.	Kein Grund zur Besorgnis: das ist vollkommen normal (siehe Kapitel "Benutzung des Kühlteils" dieser Bedienungsanleitung).
		Keine Lebensmittel oder-Behälter direkt mit der Rückenwand in Berührung brin-gen. So wird das Ausluß von Tauwasser vermieden.
Es ercheint Wasser auf dem Boden des Kühlschranks	Es ist irgendein Lebensmittel oder Behälter direkt an der Rückenwand aufbe-wahrt worden.
Größere Einsmengen an den Kühlschrankwänden und-fächern	Die Tur des Gefriertreils ist versperrt und schließ nicht richtig.	Sorgen Sie für ein richtiges Abschlieben der Tur durch Freihalten von Gegenständen oder Verschmutzung. Stecker anschreiben.
Die Kühlschranklampe leuchtet nicht auf	Der Stecker ist nicht ans Netz angeschlos-sen.	Sicherung auswechseln oder automatischen Leistungsbegrenzer wieder anschreiben.
	Es gelangt kein Strom an den Anschluß, weil die Sicherung durchgebrannt oder der automaticische Leistungsbegrenzer Herausgesprungen ist.
	Die Glühbirne sitzt locker.	Richtig einschrauben. Glühbirne auswechseln, wie in dieser Bedienungsanleitung beschrieben.
	Die Birne ist ausgebranct.
Geräuschvoller Betrieb	Der Kühlschrank ist nicht richtig höhe-neingestellt.	Einstellen, gemaß den Hinweisen im Kapitel "Installierung" dieser Bedienungsanleitung. Kein Grund zur Besorgnis, das ist vollkommen normal. Die Lebensmittel verpacken oder in luft-dachten Behältern verschreiben.
Brodelgeräusch	Betriebskreislauf.
Die Lebensmittel trocknen aus	Die Lebensmittel sind nicht verpackt oder abgedeckt.
Geruchsbildung im Innern	Irgendein Lebensmittel ist nicht ausrei-chend verpackt oder abgedeckt.	Verpacken oder in luftcaiten Behälter verschreiben. Gemaß den entsprechenden Angaben dieser Bedienungsanleitung reinigen.
	Das Innere des Geräts muß:gereinigt werden.

TECHNISCHER KUNDENDIENST

Wenn Sie alle oben genannten Punkte überprüft haben, und die Störung weiterhin besteht, NICT SELBSTANDING EINE REPARATUR DURCHFUHREN.

Setzen Sie sich mit ihrem{nachsten Kundendienst in Verbindung.

SICHERHEIT:

• Das Kühlschrankmodell, das Sie erworben haben, wird mit dem Kuhlmittel R600a vertrieben.itte beachten Sie:
• Dieses Kuhlmittel beeinträchtigt die Umwelt nicht.
• Es ist entflammbar, Sie sollen den shalb sicher stellen, dass sich der Kühlkeis in universehjem Zustand befindet. Falls er beschädigt ist, setzen Sie sich mit Ihrem Handler in Verbindung, bevor Sie den Kühlschrank in Betriebnehmen.
• Dieses Gerätarf ausschließlich vom Kundendienstpersonal und nur unter Verwendung von Originalersatzteilen in Stand gesetzt werden.
• Benutzen Sie im Inneren des Geräts weder Objekte mit offener Flamme noch elektrische Apparate.
• Lassen Sie Kinder nicht mit dem Gerät speiten.
• Achten Sie darauf, dass das Kabel nicht mit dem Kompressor in Berührung kommt.
• Achten Sie darauf, dass das Kabel nicht unter dem Gerät eingeklemmt wird.
• Lassen Sie das Gerät von der städtischen Abfallentsorgung abholen, um Umweltbeeinträchtigungen zu vermeiden und die einzelnen Bestandteile der Wiederverwertung zuzuführen.

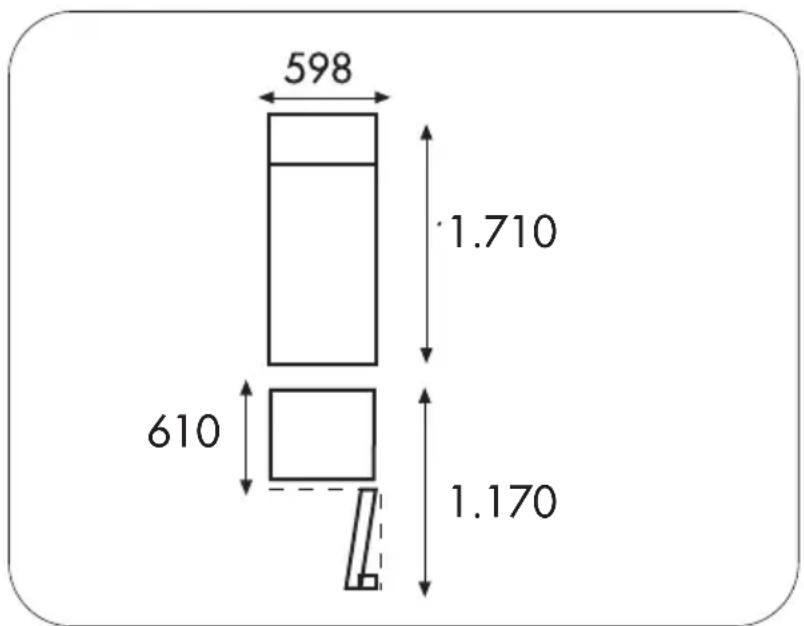

TECHNICHE DATEN

ALLE DIESE GERÄTE ERFÜllen DIE VERORDNUNGEN
