MANUALE UTENTE FH 51 BK HOTPOINT-ARISTON

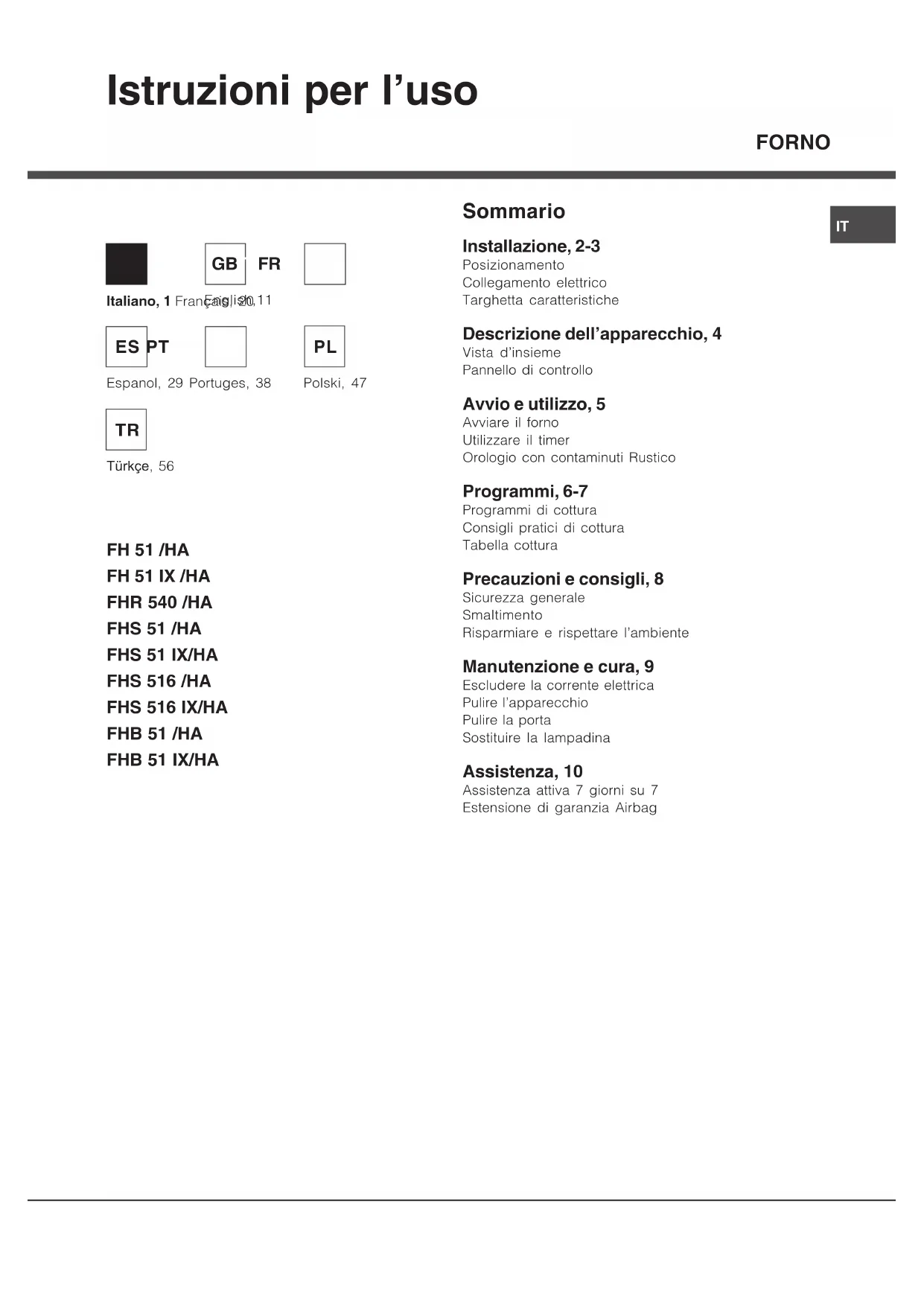

Sommario Installazione, 2-3 Posizionamento Collegamento elettrico Targhetta caratteristiche Descrizione dell’apparecchio, 4 Vista d’insieme Pannello di controllo Avvio e utilizzo, 5 Avviare il forno Utilizzare il timer Orologio con contaminuti Rustico Programmi, 6-7 Programmi di cottura Consigli pratici di cottura Tabella cottura Precauzioni e consigli, 8 Sicurezza generale Smaltimento Risparmiare e rispettare l’ambiente Manutenzione e cura, 9 Escludere la corrente elettrica Pulire l’apparecchio Pulire la porta Sostituire la lampadina Assistenza, 10 Assistenza attiva 7 giorni su 7 Estensione di garanzia Airbag Istruzioni per l’uso Italiano, 1 Français, 20 Espanol, 29 Portuges, 38 English,11 GBIT FR ES PT

! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti. ! Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza. Posizionamento ! Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata ( vedi Precauzioni e consigli

! L’installazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a persone, animali o cose. Incasso Per garantire un buon funzionamento dell’apparecchio è necessario che il mobile abbia le caratteristiche adatte:

• i pannelli adiacenti il forno devono essere di materiale resistente al calore;

• nel caso di mobili in legno impiallacciato, le colle devono essere resistenti alla temperatura di 100°C;

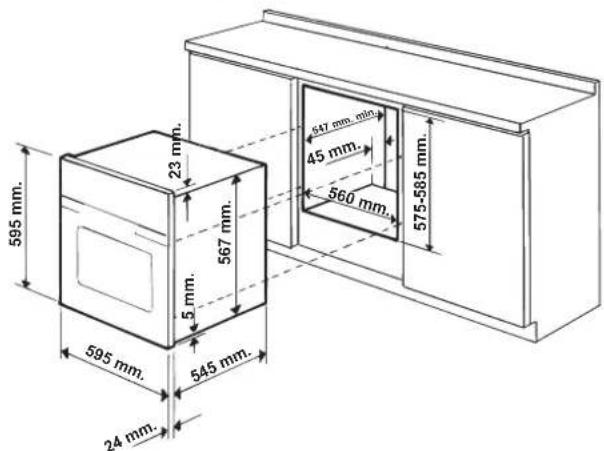

• per l’incasso del forno, sia nel caso di inserimento sottotavolo ( vedi figura ) che a colonna, il mobile deve avere le seguenti dimensioni: ! Una volta incassato l’apparecchio non debbono essere possibili contatti con le parti elettriche. Le dichiarazioni di consumo indicate in targhetta caratteristiche sono state misurate con questo tipo di installazione. Aerazione Per garantire una buona aerazione è necessario eliminare la parete posteriore del vano. È preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia un’apertura di almeno 45 x 560 mm ( vedi figure

Centraggio e fissaggio Regolare i 4 tacchetti posti lateralmente al forno, in corrispondenza dei 4 fori sulla cornice perimetrale, in base allo spessore della fiancata del mobile: spessore di 20 mm: rimuovere la parte mobile del tacchetto

spessore di 18 mm: utilizzare la prima scanalatura, come già predisposto dal fabbricante ( vedi figura

spessore di 16 mm: utilizzare la seconda scanalatura

Per fissare l’apparecchio al mobile: aprire la porta del forno e avvitare 4 viti a legno nei 4 fori posti sulla cornice perimetrale. 595 mm.595 mm.24 mm.545 mm.5 mm.567 mm.23 mm.575-585 mm.45 mm.560 mm. 547 mm. min. 560 mm. 45 mm. InstallazioneIT

! Tutte le parti che assicurano la protezione debbono essere fissate in modo tale da non poter essere tolte senza l’aiuto di qualche utensile. Collegamento elettrico ! I forni dotati di cavo di alimentazione tripolare sono predisposti per il funzionamento con corrente alternata, con tensione e frequenza indicate nella targhetta caratteristiche ( vedi sotto

Montaggio del cavo di alimentazione

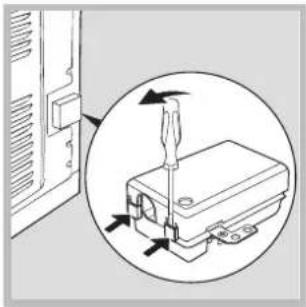

1. Aprire la morsettiera

facendo leva con un cacciavite sulle linguette laterali del coperchio: tirare e aprire il coperchio ( vedi figura

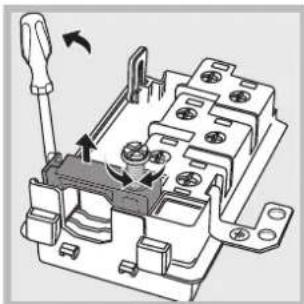

serracavo e toglierlo facendo leva con un cacciavite ( vedi figura

3. Togliere le viti dei

contatti L-N- e poi fissare i cavetti sotto le teste delle viti rispettando i colori Blu (N) Marrone (L) Giallo- Verde (

Allacciamento del cavo di alimentazione alla rete Montare sul cavo una spina normalizzata per il carico indicato nella targhetta caratteristiche ( vedi a fianco

In caso di collegamento diretto alla rete è necessario interporre tra l’apparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrotto dall’interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50°C la temperatura ambiente. ! L’installatore è responsabile del corretto collegamento elettrico e dell’osservanza delle norme di sicurezza. Prima di effettuare l’allacciamento accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;

• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche ( vedi sotto

• la tensione di alimentazione sia compresa nei valori nella targhetta caratteristiche ( vedi sotto

• la presa sia compatibile con la spina dell’apparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple. ! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili. ! Il cavo non deve subire piegature o compressioni. ! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati ( vedi Assistenza

! L’azienda declina ogni responsabilità qualora queste norme non vengano rispettate. TARGHETTA CARATTERISTICHEDimensionilarghezza cm 43,5altezza cm 32profondità cm 41,5Volumelt. 58Collegamentielettricitensione a 220-240V ~ 50/60Hz o50Hz (vedi targhettacaratteristiche) potenza massimaassorbita 2250WENERGYLABELDirettiva 2002/40/CEsull’etichetta dei forni elettrici.Norma EN 50304Consumo energia convezioneNaturale – funzione diriscaldamento: Tradizionale; Consumo energia dichiarazioneClasse convezione Forzata -funzione diriscaldamento: Multicottura. Questa apparecchiatura èconforme alle seguenti DirettiveComunitarie: 2006/95/CEE del12/12/06 (Bassa Tensione) esuccessive modificazioni -2004/108/CEE del 15/12/04(Compatibilità Elettromagnetica)e successive modificazioni -93/68/CEE del 22/07/93 esuccessive modificazioni.2002/96/CE e successivemodificazioni.4

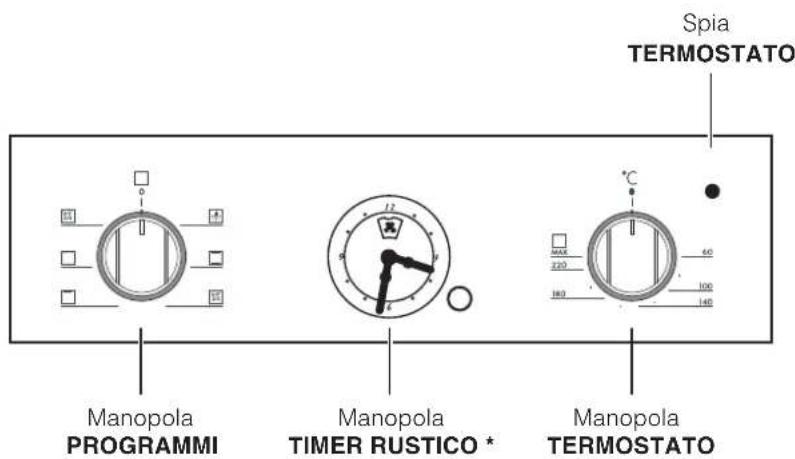

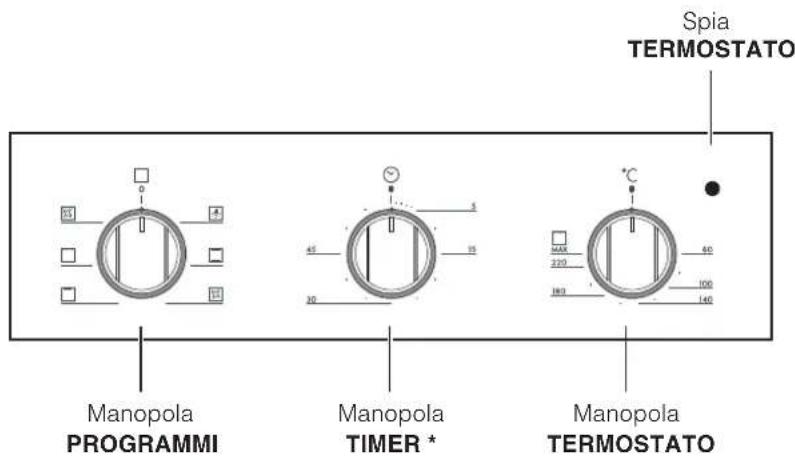

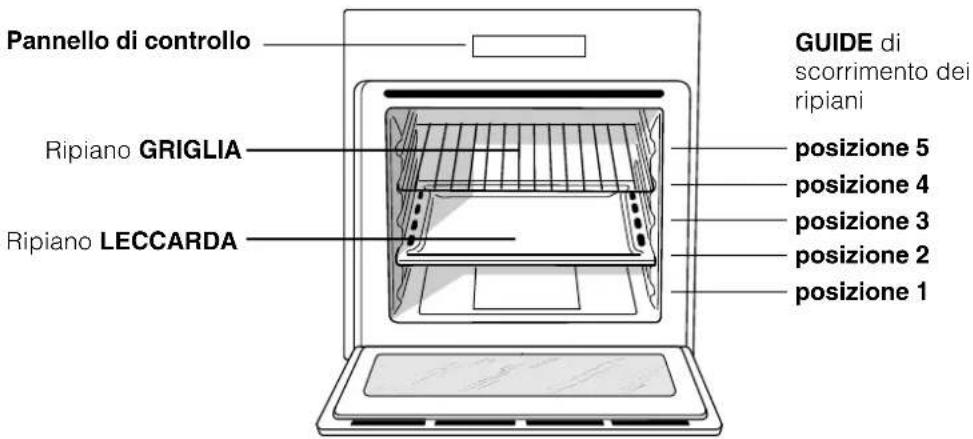

Presente solo in alcuni modelli. Descrizione dell’apparecchio Vista d’insieme Pannello di controllo Pannello di controlloRipiano GRIGLIARipiano LECCARDAGUIDE di scorrimento dei ripianiposizione 5posizione 4posizione 3posizione 2posizione 1ManopolaPROGRAMMIManopolaTIMER *Manopola TERMOSTATOSpia TERMOSTATOManopolaPROGRAMMIManopolaTIMER RUSTICO *Manopola TERMOSTATOSpia TERMOSTATOIT

Presente solo in alcuni modelli.! Alla prima accensione fare funzionare il forno avuoto per almeno un’ora con il termostato almassimo e a porta chiusa. Poi spegnere, aprire laporta del fornoe aerare il locale. L’odore che si avverte è dovutoall’evaporazione delle sostanze usate per proteggereil forno. Avviare il forno 1. Selezionare il programma di cottura desideratoruotando la manopola PROGRAMMI.2. Scegliere la temperatura ruotando la manopolaTERMOSTATO. Una lista con le cotture e le relativetemperature consigliate è consultabile nella Tabellacottura (vedi Programmi 3. La spia TERMOSTATO accesa indica la fase diriscaldamento fino alla temperatura impostata.4. Durante la cottura è sempre possibile:- modificare il programma di cottura agendo sullamanopola PROGRAMMI;- modificare la temperatura agendo sulla manopolaTERMOSTATO;- interrompere la cottura riportando la manopolaPROGRAMMI in posizione “0”.! Non appoggiare mai oggetti sul fondo del fornoperché si rischiano danni allo smalto.! Porre sempre i recipienti di cottura sulla grigliain dotazione.Ventilazione di raffreddamentoPer ottenere una riduzione delle temperature esterne,alcuni modelli sono dotati di una ventola diraffreddamento. Questa genera un getto d’aria cheesce tra il pannello di controllo e la porta del forno.! A fine cottura la ventola rimane attiva finché il fornonon è sufficientemente freddo.Luce del fornoSi accende selezionando con la manopola PROGRAMMI. Rimane accesa quando si selezionaun programma di cottura. Utilizzare il timer

1. Occorre anzitutto caricare la suoneria, ruotando lamanopola TIMER di un giro quasi completo in sensoorario.2. Tornando indietro in senso antiorario, impostare iltempo desiderato facendo coincidere i minuti indicatisulla manopola TIMER con il riferimento fisso sulpannello di controllo.3. Il timer è un contaminuti: a tempo scaduto emetteun segnale acustico.! Il timer non controlla l’accensione e lo spegnimentodel forno. Orologio con contaminuti Rustico* Come rimettere l’ora correnteIl forno deve essere collegato elettricamente.Tirare la manopola e ruotare in senso antiorario finoad impostare l’ora esatta.

! L’orologio funziona elettricamente, quindi in caso dimancanza di corrente si fermerà per tutta la duratadella mancanza stessa. Dopodichè sarà necessarioripetere l’operazione di impostazione dell’oracorrente.Funzione contaminutiNel funzionamento contaminuti viene impostato untempo dal quale comincia un conto alla rovescia.Questa funzione non controlla l’accensione e lospegnimento del forno, emette solamente un allarmeacustico a tempo scaduto.Come impostare il contaminutiRuotare la manopola in senso antiorario fino aportare l’indice sul tempo desiderato (scala interna),visibile attraverso la “finestrella”.Il conteggio del tempo inizierà immediatamente.Per interrompere il suono, o per utilizzare la solafunzione orologio portare l’indice sul simbolo . Avvio e utilizzo6

Programmi di cottura ! Per tutti i programmi è impostabile una temperatura tra 60°C e MAX, tranne:

• GRILL (si consiglia di impostare solo su MAX);

• GRATIN (si consiglia di non superare la temperatura di 200°C). Programma FORNO TRADIZIONALE Si attivano i due elementi riscaldanti inferiore e superiore. Con questa cottura tradizionale è meglio utilizzare un solo ripiano: con più ripiani si ha una cattiva distribuzione della temperatura. Programma MULTICOTTURA Si attivano tutti gli elementi riscaldanti (superiore e inferiore) ed entra in funzione la ventola. Poiché il calore è costante in tutto il forno, l’aria cuoce e rosola il cibo in modo uniforme. È possibile utilizzare fino a un massimo di due ripiani contemporaneamente. Programma FORNO SOPRA Si accende l’elemento riscaldante superiore. Questa funzione può essere utilizzata per ritocchi di cottura. Programma GRILL Si accende l’elemento riscaldante superiore. La temperatura assai elevata e diretta del grill consente la immediata rosolatura superficiale dei cibi che, ostacolando la fuoriuscita dei liquidi, li mantiene più teneri internamente. La cottura al grill è particolarmente consigliata per quei piatti che necessitano di elevata temperatura superficiale: bistecche di vitello e manzo, entrecôte, filetto, hamburger etc...

Alcuni esempi di utilizzo sono riportati al paragrafo “Consigli pratici per la cottura”. Effettuare le cotture con la porta del forno chiusa. Programma GRATIN Si attiva l’elemento riscaldante superiore ed entra in funzione la ventola. Unisce all’irradiazione termica unidirezionale, la circolazione forzata dell’aria all’interno del forno. Ciò impedisce la bruciatura superficiale degli alimenti aumentando il potere di penetrazione del calore. Effettuare le cotture con la porta del forno chiusa. Programmi Consigli pratici di cottura ! Nelle cotture ventilate non utilizzare le posizioni dei ripiani 1 e 5: sono investite direttamente dall’aria calda, che potrebbe provocare bruciature sui cibi delicati. ! Nelle cotture GRILL e GRATIN, disporre la leccarda in posizione 1 per raccogliere i residui di cottura (sughi e/o grassi). MULTICOTTURA

• Utilizzare le posizioni dei ripiani 2 e 4, mettendo alla 2 i cibi che richiedono maggior calore.

• Disporre la leccarda in basso e la griglia in alto. GRILL

• Inserire la griglia in posizione 3 o 4, disponendo gli alimenti al centro della griglia.

• Si consiglia di impostare il livello di energia al massimo. Non allarmarsi se la resistenza superiore non resta costantemente accesa: il suo funzionamento è controllato da un termostato. PIZZA

• Per una buona cottura della pizza ultilizzate il programma MULTICOTTURA.

• Utilizzare una teglia in alluminio leggero, appoggiandola sulla griglia in dotazione. Con la leccarda si allungano i tempi di cottura e difficilmente si ottiene una pizza croccante.

• Nel caso di pizze molto farcite è consigliabile inserire la mozzarella a metà cottura.IT

Tabella cottura Programmi Alimenti Peso (Kg) Posizione dei ripiani Preriscaldamento (minuti) Temperatura consigliata Durata cottura (minuti) Forno Tradizionale Anatra Arrosto di vitello o manzo Arrosto di maiale Biscotti (di frolla) Crostate

65-75 70-75 70-80 15-20 30-35 Multicottura Pizza (su 2 ripiani) Lasagne Agnello Pollo arrosto + patate Sgombro Plum-cake Bignè (su 2 ripiani) Biscotti(su 2 ripiani) Pan di spagna (su 1 ripiano) Pan di spagna (su 2 ripiani) Torte salate

15-20 30-35 40-45 60-70 30-35 40-50 20-25 10-15 15-20 20-25 25-30 Forno Sopra Ritocchi di cottura - 3/4 15 220 - Grill Sogliole e seppie Spiedini di calamari e gamberi Filetto di merluzzo Verdure alla griglia Bistecca di vitello Cotolette Hamburger Sgombri Toast

! L’apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente. Sicurezza generale

• L’apparecchio è stato concepito per un uso di tipo non professionale all’interno dell’abitazione.

• L’apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.

• Per movimentare l’apparecchio servirsi sempre delle apposite maniglie poste sui fianchi del forno.

• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.

• L’apparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto. Ogni altro uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsabile per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.

• Durante l'uso dell'apparecchio gli elementi riscaldanti e alcune parti della porta forno diventano molto calde. Fare attenzione a non toccarle e tenere i bambimi a distanza.

• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del forno.

• Non ostruire le aperture di ventilazione e di smaltimento di calore.

• Impugnare la maniglia di apertura della porta al centro: ai lati potrebbe essere calda.

• Utilizzare sempre guanti da forno per inserire o estrarre recipienti.

• Non rivestire il fondo del forno con fogli di alluminio.

• Non riporre materiale infiammabile nel forno: se l’apparecchio viene messo inavvertitamente in funzione potrebbe incendiarsi.

• Assicurarsi sempre che le manopole siano nella posizione “”/“ ” quando l’apparecchio non è utilizzato.

• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.

• Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica.

• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l’Assistenza ( vedi Assistenza

• Non appoggiare oggetti pesanti sulla porta del forno aperta.

• Non è previsto che l'apparecchio venga utilizzato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persone inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio.

• Evitare che i bambini giochino con l'apparecchio. Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.

• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori. Risparmiare e rispettare l’ambiente

• Azionando il forno negli orari che vanno dal tardo pomeriggio fino alle prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche.

• Si raccomanda di effettuare sempre le cotture al GRILL e GRATIN a porta chiusa: sia per ottenere migliori risultati che per un sensibile risparmio di energia (10% circa).

• Mantenere efficienti e pulite le guarnizioni, in modo che aderiscano bene alla porta e non procurino dispersioni di calore. Precauzioni e consigliIT

Escludere la corrente elettrica Prima di ogni operazione isolare l’apparecchio dallarete di alimentazione elettrica. Pulire l’apparecchio

• Le parti esterne smaltate o inox e le guarnizioni ingomma possono essere pulite con una spugnettaimbevuta di acqua tiepida, e sapone neutro. Se lemacchie sono difficili da asportare usare prodottispecifici. Si consiglia di sciacquareabbondantemente e di asciugare dopo la pulizia.Non usare polveri abrasive o sostanze corrosive.• L’interno del forno va pulito preferibilmente ognivolta dopo l’uso, quando è ancora tiepido. Usareacqua calda e detersivo, risciaquare e asciugarecon un panno morbido. Evitare gli abrasivi.• Gli accessori possono essere lavati come normalistoviglie, anche in lavastoviglie.! Non utilizzare mai pulitori a vapore o ad altapressione per la pulizia dell’apparecchio. Pulire la porta Pulire il vetro della porta con spugne e prodotti nonabrasivi e asciugare con un panno morbido; nonusare materiali ruvidi abrasivi o raschietti metalliciaffilati che possono graffiare la superficie e causarela frantumazione del vetro.Per una pulizia più accurata è possibile smontarela porta del forno:1. aprire completamente la porta (vedi figura

2. alzare e ruotare le levette poste sulle due cerniere

3. afferrare la porta ai due latiesterni, richiudendolalentamente ma non del tutto.Premere i fermi

F, poi tirare laporta verso di sé estraendoladalle cerniere (vedi figura Rimontare la porta seguendo ilprocedimento in sensocontrario.Controllare le guarnizioniControllare periodicamente lo stato della guarnizioneattorno alla porta del forno. In caso risultidanneggiata rivolgersi al Centro Assistenza piùvicino (vedi Assistenza). È consigliabile non usare ilforno fino all’avvenuta riparazione. Sostituire la lampadina Per sostituire la lampadina di illuminazione del forno:1. Svitare il coperchio in vetro del portalampada.2. Svitare la lampadina e sostituirla con una analoga:potenza 25 W, attacco E 14.3. Rimontare il coperchio (vedi figura

• il modello della macchina (Mod.)

• il numero di serie (S/N) Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull’apparecchio e/o sull’imballo. Assistenza Attiva 7 giorni su 7 Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta. Estensione di garanzia Airbag Airbag è il servizio esclusivo creato da Ariston che integra e prolunga nel tempo i contenuti della garanzia standard: con una modica cifra protegge il cliente da ogni imprevisto riguardante l’assistenza e la manutenzione dell’elettrodomestico. Per i 5 anni successivi alla data di acquisto il cliente che aderisce al programma Airbag avrà diritto gratuitamente a:

• l’intervento entro 48 ore dalla chiamata;

• il contributo per spese di trasferta del Tecnico (diritto di chiamata);

• le parti di ricambio originali;

• il trasporto dell’elettrodomestico non riparabile in loco. Inoltre, qualora l’elettrodomestico non sia riparabile la garanzia prevede la sostituzione a prezzo agevolato in funzione dell’anzianità del prodotto.

• Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte dell’operatore telefonico; per maggiori informazioni consultare il sito www.aristonchannel.com. AssistenzaContents Installation, 12-13 Positioning Electrical connections Data plate Description of the appliance, 14 Overall view Control panel Start-up and use, 15 Starting the oven How to use the timer Clock with Country Style timer Cooking modes, 16-17 Cooking modes Practical cooking advice Cooking advice table Precautions and tips, 18 General safety Disposal Respecting and conserving the environment Assistance Maintenance and care, 19 Switching the appliance off Cleaning the appliance Cleaning the oven door Replacing the light bulb Operating Instructions OVEN

Programas de cocción ! Per tutti i programmi è impostabile una temperatura tra 60°C e MAX, tranne:

• Per una buona cottura della pizza ultilizzate il programma MULTICOTTURA.
