MANUALE UTENTE AQM8D 49 U HOTPOINT-ARISTON

Installazione, 14-15

Disimballo e livellamento

Collegamenti idraulici ed elettrici

Dati tecnici

Descrizione della macchina, 16-17

Pannello comandi touch control

Come effettuare un ciclo di lavaggio o asciugatura, 18

Programmi e opzioni, 19

Tabella Programmi

Le opzioni di lavaggio

AQUALTIS

AQM8D 49 U

Detersivi e biancheria, 20

Detersivo

Preparare la biancheria

Consigli di lavaggio

Sistema bilanciamento del carico

Precauzioni e consigli, 21

Sicurezza generale

Smaltimento

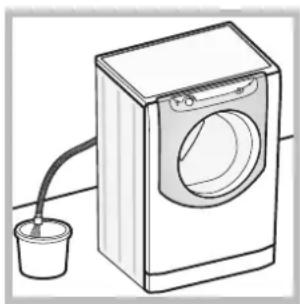

Apertura manuale della porta oblò

Manutenzione e cura, 22

Escludere acqua e corrente elettrica

Pulire la macchina

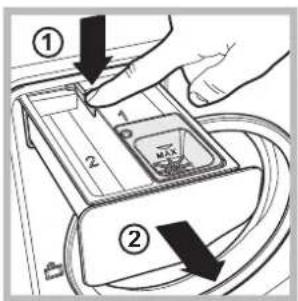

Pulire il cassetto dei detersivi

Curare il cestello

Pulire la pompa

Controllare il tubo di alimentazione dell'acqua

Anomalie e rimedi, 23

Assistenza, 24

Assistenza Attiva 7 giorni su 7

! E' importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme alla lavabiancheria.
! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
! Nella busta contenente questo libretto troverete, oltre alla garanzia, dei particolari che serviranno per l'installazione.

Disimballo e livellamento

Disimballo

1. Una volta disimballata la lavabiancheria, controllare che non abbia subito danni durante il trasporto. Se fosse danneggiata non collegarla e contattare il rivenditore.

1. Rimuovere le 4 viti di protezione per il trasporto ed il relativo distanziale posti nella parte posteriore (vedi figura).

2. Chiudere i fori con i tappi di plastica contenuti nella busta.

3. Conservare tutti i pezzi; qualora la Lavasciugadovesse essere trasportata, dovranno essere rimontati per evitare danneggiamenti interni.

! Gli imballaggi non sono giocattoli per bambini.

Livellamento

1. Posizionare la Lavasciugasu un pavimento piano e rigido, senza appoggiarla a muri o mobili.

1. Compensare le irregolarità svitando o avvitando i piedini finchè la macchina non sia orizzontale (non deve essere inclinata più di 2 gradi).

! Un accurato livellamento dà stabilità ed evita vibrazioni e rumorosità soprattutto nella fase di centrifuga.

! In caso sia posizionata su moquette o tappeti, regolare i piedini in modo da conservare sotto la Lavasciugalo spazio necessario per la ventilazione.

Collegamenti idraulici ed elettrici

Collegamento del tubo di alimentazione dell'acqua

!Prima di collegare il tubo di alimentazione alla rete idrica, far scorrere l'acqua finché non sia limpida.

1. Collegare il tubo di alimentazione alla macchina avvitandolo all'apposita presa d'acqua, nella parte posteriore in alto a destra (vedi figura).

1. Collegare il tubo di alimentazione avvitandolo a un rubinetto d'acqua fredda con bocca filettata da 3/4 gas (vedi figura).

2. Fare attenzione che nel tubo non ci siano né pieghe né strozzature.

! La pressione idrica del rubinetto deve essere compresa nei valori della tabella Dati tecnici (vedi pagina a fianco).
! Se la lunghezza del tubo di alimentazione non fosse sufficiente, rivolgersi a un negozio specializzato o a un tecnico autorizzato.
! Non utilizzare mai tubi di carico usati o vecchi, ma quelli in dotazione alla macchina.

Collegamento del tubo di scarico

65 - 100 cm

Collegare il tubo di scarico a una conduttura di scarico o a uno scarico a muro posti tra 65 e 100 cm da terra evitando assolutamente di piegarlo.

In alternativa, appoggiare il tubo di scarico al bordo di un lavandino o di una vasca, legando la guida in dotazione al rubinetto (vedi figura). L'estremità libera del tubo di scarico non deve rimanere immersa nell'acqua.

! È sconsigliato usare tubi di prolunga; se indispensabile, la prolunga deve avere lo stesso diametro del tubo originale e non superare i 150 cm.

Collegamento elettrico

Prima di inserire la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;
• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella tabella Dati tecnici (vedì a fianco);
• la tensione di alimentazione sia compresa nei valori indicati nella tabella Dati tecnici (vedi a fianco);
• la presa sia compatibile con la spina della macchina. In caso contrario far sostituire la presa o la spina.

! La macchina non va installata all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarla esposta a pioggia e temporali.

! A macchina installata, la presa della corrente deve essere facilmente raggiungibile.

! Non usare prolunghe e multiple.
! Il cavo non deve subire piegature o compressioni.
! Il cavo di alimentazione e la spina devono essere sostituiti solo da tecnici autorizzati.

Attenzione! L'Azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Dati tecnici
Modello	AQM8D 49 U
Dimensioni	larghezza cm 59,5altezza cm 85profondità cm 64,5
Capacità	da 1 a 8 kg per il lavaggioda 1 a 6 kg per l'asciugatura
Collegamentielettrici	vedi la targhetta caratteristichetecniche applicata sulla macchina
Collegamentiidrici	pressione massima 1 MPa (10 bar) pressione minima 0,05 MPa (0,5 bar) capacità del cesto 62 litri
Velocità dicentrifuga	sino a 1400 giri al minuto
Programmi dicontrollosecondo la normaEN 50229	lavaggio: programma ; temperatura60°C; effettuato con 8 kg di carico.asciugatura: prima asciugaturaeffettuata con 2 kg di caricoselezionando il livello di asciugatura"STIRARE";seconda asciugatura effettuata con 6 kgdi carico selezionando il livello diasciugatura "EXTRA".
	Questa apparecchiatura è conformealle seguenti Direttive Comunitarie:- 89/336/CEE del 03/05/89(Compatibilità Elettromagnetica) esuccessive modificazioni- 2002/96/CE- 2006/95/CE (Bassa Tensione)

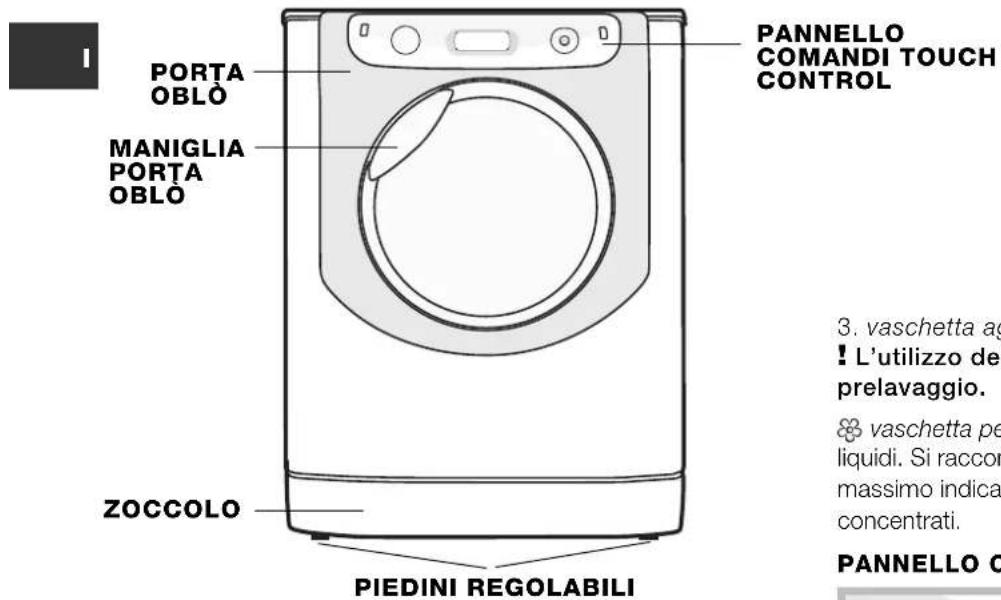

Descrizione della macchina

PORTA OBLO MANIGLIA PORTA OBLO ZOCOLO PANNELLO COMANDI TOUCH CONTROL PIEDINI REGOLABILI 3. vaschetta ag ! L'utilizzo del prelavaggio. * vaschetta pe liquidi. Si raccor massimo indica concentrati. PANNELLO C

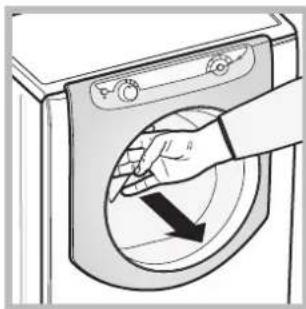

PORTA OBLO'

Per aprire la porta oblò utilizzare sempre l'apposita maniglia (vedi figura).

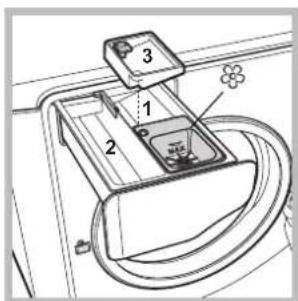

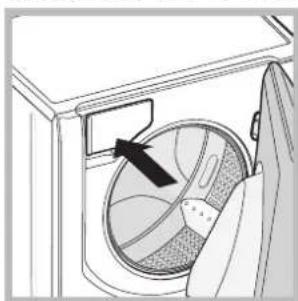

CASSETTO DEI DETERSIVI

Si trova all'interno della macchina e vi si accede aprendo la porta.

Per il dosaggio dei detersivi vedi il capitolo "Detersivi e biancheria".

Nota: attaccare sul cassetto detersivi l'adesivo con le descrizioni dei programmi e opzioni.

L'adesivo si trova nella busta contenente questo libretto.

1. vaschetta per il prelavaggio: usare detersivo in polvere.

(Prima di versare il detersivo verificare che non sia inserita la vaschetta aggiuntiva 3).

1. vaschetta per il lavaggio: usare detersivo in polvere o liquido. In quest'ultimo caso si raccomanda di versarlo

immediatamente prima dell'avvio della lavabiancheria.

1. vaschetta aggiuntiva: Candeggina

! L'utilizzo della vaschetta aggiuntiva 3 esclude il prelavaggio.

vaschetta per additivi: per ammorbidente o additivi liquidi. Si raccomanda di non superare mai il livello massimo indicato dalla griglia e di diluire ammorbidenti concentrati.

PANNELLO COMANDI TOUCH CONTROL

0° 00 30

Per modificare le impostazioni premere leggermente sull'icona all'interno dell'area sensibile (touch control) come indicato nella figura.

Modalità di stand by

Questa lavatrice, in conformità alle nuove normative legate al risparmio energetico, è dotata di un sistema di autospegnimento (stand by) che entra in funzione dopo alcuni minuti nel caso di non utilizzo. Premere brevemente il tasto ON-OFF ⏻ e attendere che la macchina si riattivi.

MODIFICA LINGUA

Alla prima accensione della macchina appare nel display la prima lingua lampeggiante. In corrispondenza dei 3 pulsanti a destra del display compaiono i simboli "Λ", "OK" e "V". Le lingue cambiano automaticamente ogni 3'' oppure premendo i pulsanti accanto i simboli "Λ" e "V". Con il pulsante "OK" si conferma la lingua che si fissa dopo 2''. Se non si preme nessun pulsante, trascorsi 30'' il cambio automatico delle lingue ricomincia.

Si può modificare la lingua solo a macchina spenta. Premendo contemporaneamente i pulsanti temperatura 📄+centrifuga ⊕partenza ritardata √ per 5" oltre ad un breve segnale acustico appare nel display la lingua impostata lampeggiante. Premendo i pulsanti accanto i simboli "Λ" e "V" si cambia la lingua. Con il pulsante accanto il simbolo "OK" si conferma la lingua che si fissa dopo 2". Se non si preme nessun pulsante, trascorsi 30" verrà visualizzata la lingua impostata precedentemente.

Riaccendere la macchina.

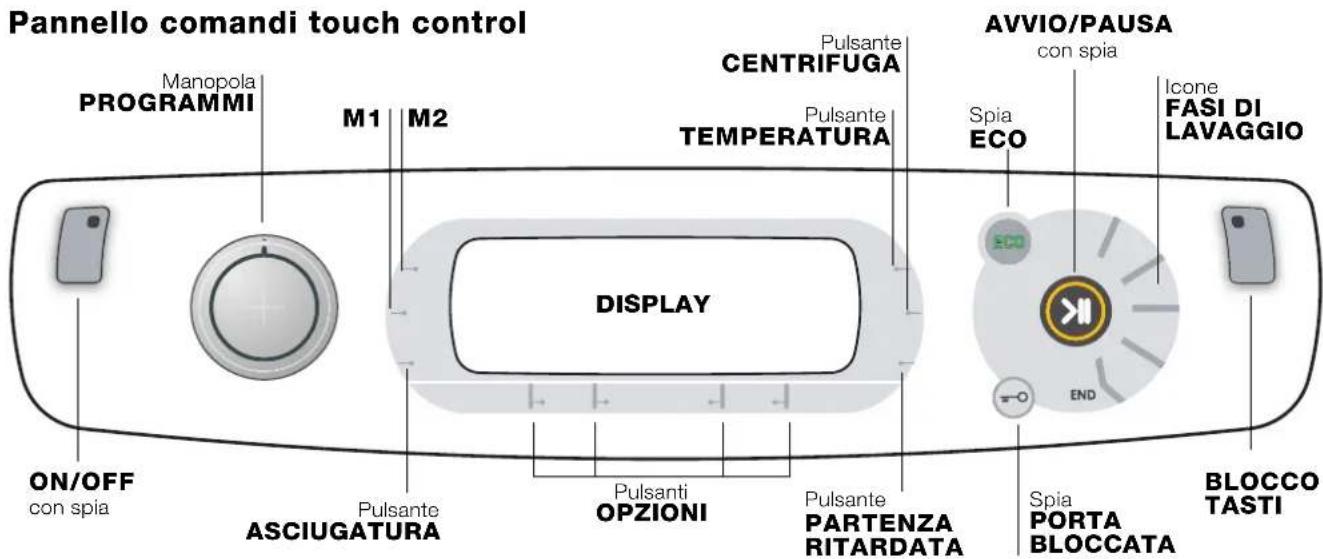

Pannello comandi touch control Manopola PROGRAMMI M1 M2 Pulsante CENTRIFUGA Pulsante TEMPERATURA AVVIO/PAUSA con spia Spia ECO Icone FASI DI LAVAGGIO DISPLAY ECO END ON/OFF con spia Pulsante ASCIUGATURA Pulsanti OPZIONI Pulsante PARTENZA RITARDATA Spia PORTA BLOCCATA BLOCCO TASTI

ON/OFF con spia ◦premere brevemente il pulsante per accendere o spegnere la macchina. La spia verde indica che la macchina è accesa. Per spegnere la Lavasciugadurante il lavaggio è necessario tenere premuto il pulsante più a lungo, circa 3 sec.; una pressione breve o accidentale non permetterà lo spegnimento della macchina. Lo spegnimento della macchina durante un lavaggio in corso annulla il lavaggio stesso.

Manopola PROGRAMMI: può essere ruotata in entrambe le direzioni. Per impostare il programma più corretto vedi la "Tabella programmi". Durante il lavaggio la manopola resta ferma.

Pulsanti M1-M2: tenere premuto uno dei pulsanti per memorizzare un ciclo e le proprie personalizzazioni preferite. Per richiamare un ciclo precedentemente memorizzato premere il relativo pulsante.

Pulsante 🚫 ASCIUGATURA: premere per ridurre o escludere l'asciugatura; il livello o il tempo di asciugatura selezionato viene indicato nel display (vedì "Come effettuare un ciclo di lavaggio o asciugatura").

Pulsante ⑧ TEMPERATURA: premere per modificare o escludere la temperatura; il valore scelto viene indicato dal display (vedi "Come effettuare un ciclo di lavaggio o asciugatura").

Pulsante ☑ICENTRIFUGA: premere per modificare o escludere la centrifuga; il valore scelto viene indicato dal display (vedi "Come effettuare un ciclo di lavaggio o asciugatura").

Pulsante PARTENZA RITARDATA: premere per impostare una partenza ritardata del programma prescelto; il valore del ritardo impostato viene indicato dal display (vedi "Come effettuare un ciclo di lavaggio o asciugatura").

PulsantiOPZIONI: premendo il pulsante, sul display comparirà il nome dell'opzione. L'accensione della relativa spia indica che l'opzione è stata selezionata.

Icone FASI DI LAVAGGIO: si illuminano ad indicare l'avanzamento del ciclo (Lavaggio 🤔 - Risciacquo 🤔 Centrifuga/Scarico 🎉 Asciugatura ). La scritta END si illumina quando il ciclo è terminato.

AVVIO/PAUSA con spia: quando la spia verde lampeggia lentamente, premere il pulsante per avviare un lavaggio. A ciclo avviato la spia diventa fissa. Per mettere in pausa il lavaggio, premere nuovamente il pulsante; la spia lampeggerà con colore arancione. Se la spia "Porta Bloccata" è spenta, si potrà aprire la porta oblò. Per far ripartire il lavaggio dal punto in cui è stato interrotto, premere nuovamente il pulsante.

Spia = PORTA BLOCCATA: indica che la porta oblo è bloccata. Per aprire la porta è necessario mettere il ciclo in pausa (vedi "Come effettuare un ciclo di lavaggio o asciugatura").

BLOCCO TASTI: per attivare o disattivare il blocco del pannello comandi, tenere premuto il pulsante per circa 2 secondi. La spia accesa indica che il pannello di controllo è bloccato. In questo modo si impediscono modifiche accidentali dei programmi, soprattutto se in casa ci sono dei bambini.

Spia ECO: l'icona ECO si accenderà quando, modificando i parametri di lavaggio, si otterrà un risparmio di energia di almeno il 10%. Inoltre prima che la macchina entri nella modalità di "Stand by" l'icona ECO si accenderà per pochi secondi; a macchina spenta il recupero energetico stimato sarà dell'80% circa.

Come effettuare un ciclo di lavaggio o asciugatura

|

NOTA: la prima volta che si utilizza la lavabiancheria, effettuare un ciclo di lavaggio senza biancheria ma con detersivo impostando il programma cotone 90° senza prelavaggio.

1. ACCENDERE LA MACCHINA. Premere il pulsante ⏻. Tutte le spie si accenderanno per 1 secondo e sul display comparirà la scritta AQUALTIS; rimarrà poi accesa fissa la spia del pulsante ⏻ e la spia AVVIO/PAUSA lampeggerà.
2. SCEGLIERE IL PROGRAMMA. Ruotare la MANOPOLA PROGRAMMI verso destra o verso sinistra fino a selezionare il programma desiderato; il nome del programma comparirà sul display; ad esso è associata una temperatura e una velocità di centrifuga che possono essere modificate. Sul display comparirà la durata del ciclo.
3. CARICARE LA BIANCHERIA. Aprire la porta oblò. Caricare la biancheria facendo attenzione a non superare la quantità di carico indicata nella tabella programmi della pagina seguente.

4. DOSARE IL DETERSIVO. Estrarre il cassetto e versare il detersivo nelle apposite vaschette come spiegato in "Descrizione della macchina".

5. CHIUDERE LA PORTA OBLO'.

6. PERSONALIZZARE IL CICLO DI LAVAGGIO. Agire sugli appositi pulsanti del pannello comandi:

Modificare la temperatura e/o la centrifuga. La macchina visualizza automaticamente la temperatura e la centrifuga massime previste per il programma impostato o le ultime selezionate se compatibili con il programma scelto. Premendo il pulsante si riduce progressivamente la temperatura sino al lavaggio a freddo "OFF". Premendo il pulsante si riduce progressivamente la centrifuga sino alla sua esclusione "OFF". Un'ulteriore pressione dei pulsanti riporterà i valori a quelli massimi previsti.

! Eccezione: selezionando il programma Cotone Bianchi la temperatura può essere portata sino a 90°.

Modificare l'asciugatura

Àlla prima pressione del tasto 🌿 la macchina seleziona automaticamente il livello di asciugatura massimo compatibile al programma selezionato. Le successive pressioni fanno decrementare il livello e successivamente il tempo di asciugatura fino alla sua esclusione "OFF". Un'ulteriore pressione del pulsante riporterà il valore a quello massimo previsto.

Sono previste due tipi di asciugatura:

A - In base al tempo: da 20' a 180'. B - In base al livello di umidità dei capi asciugati:

Stirare: capi leggermente umidi, facili da stirare.

Appendere: ideale per quei capi che non necessitano di un'asciugatura completa.

Ripiegare: adatto per il bucato da riporre nell'armadio senza bisogno di stiratura.

Extra: adatto capi che necessitano di un'asciugatura completa come spugne e accappatoi. Se eccezionalmente il carico di biancheria da lavare ed asciugare è superiore al massimo previsto (vedi tabella accanto), effettuare il lavaggio, e a programma ultimato, dividere il carico e rimetterne una parte nel cestello. Seguire a questo punto le istruzioni per effettuare "SOLO

ASCIUGATURA". Ripeti le stesse operazioni per il carico rimanente.

Alla fine dell'asciugatura viene effettuato un periodo di raffreddamento.

SOLO ASCIUGATURA

Selezionare con la manopola dei programmi un'asciugatura (A) in base al tipo di tessuto. È possibile impostare anche il livello o il tempo di asciugatura desiderato con il pulsante ASCIUGATURA

√ Impostare una partenza ritardata.

Per impostare la partenza ritardata del programma prescelto, premere il pulsante relativo fino a raggiungere il tempo di ritardo desiderato. Durante l'impostazione viene visualizzato il tempo di ritardo insieme alla scritta "Parte tra:" e il simbolo lampeggiante. Dopo aver impostato la partenza ritardata il Display visualizzerà il simbolo fisso e il display ritornerà alla visualizzazione della durata del ciclo impostato con le scritte "Finisce tra:" e la durata del ciclo. Premendo il pulsante PARTENZA RITARDATA una sola volta viene visualizzato il tempo di ritardo impostato precedentemente. Dopo l'avvio il display visualizzerà la scritta "Parte tra:" ed il tempo di ritardo. Una volta trascorso il tempo di ritardo impostato, la macchina partirà e il display visualizzerà "Finisce tra:" e il tempo residuo per la fine ciclo. Per rimuovere la partenza ritardata premere il pulsante fino a che sul display compare la scritta OFF; il simbolo si spegnerà.

Modificare le caratteristiche del ciclo.

- Premere il pulsante per attivare l'opzione; sul display comparirà il nome dell'opzione e la spia corrispondente al pulsante si accenderà.

- Premere nuovamente il pulsante per disattivare l'opzione; sul display comaprirà il nome dell'opzione più OFF e la spia si spegnerà.

! Se l'opzione selezionata non è compatibile con il programma impostato, l'incompatibilità verrà segnalata con il lampeggio della spia ed un segnale acustico (3 beep) e l'opzione non verrà attivata.

! Se l'opzione selezionata non è compatibile con un'altra precedentemente impostata, la spia relativa alla prima opzione selezionata lampeggerà e verrà attivata solo la seconda, la spia dell'opzione attivata si fisserà.

! Le opzioni possono variare il carico raccomandato e/o la durata del ciclo.

1. AVVIARE IL PROGRAMMA. Premere il pulsante AVVIO/PAUSA. La spia relativa si fisserà e la porta oblò si bloccherà (spia PORTA BLOCCATA ➞ accesa). Durante il lavaggio, sul display comparirà il nome della fase in corso e le icone relative alle fasi si illumineranno. Per cambiare un programma mentre un ciclo è in corso, mettere la Lavasciugain pausa premendo il pulsante AVVIO/PAUSA; selezionare quindi il ciclo desiderato e premere nuovamente il pulsante AVVIO/PAUSA. Per aprire la porta mentre un ciclo è in corso premere il pulsante AVVIO/PAUSA; se la spia PORTA BLOCCATA ➞ è spenta sarà possibile aprire la porta. Premere nuovamente sul pulsante AVVIO/PAUSA per far ripartire il programma dal punto in cui era stato interrotto.

2. FINE DEL PROGRAMMA. Viene indicata dalla scritta END accesa. La porta oblò si potrà aprire immediatamente. Se la spia AVVIO/PAUSA lampeggia, premere il pulsante per terminare il ciclo. Aprire la porta, scaricare la biancheria e spegnere la macchina.

! Se si desidera annullare un ciclo già avviato, premere a lungo il pulsante ⏻. Il ciclo verrà interrotto e la macchina si spegnerà.

Tabella programmi

Icona	Descrizione del Programma	Temp. max. (°C)	Velocità max. (giri al minuto)	Asciugatura	Detersivi e additivi			Carico max. (Kg)	Durata ciclo
					Detersivo Lavaggio	Ammor-bidente	Candeggina
	Programmi Cotone								(*) E' possibile controllare la durata dei programmi di lavaggio sul display.
	Cotone bianchi con prelavaggio	90° 1400		●	●	●	-8
	Cotone bianchi (1): bianchi e colorati resistenti molto sporchi.	60° (Max. 90°)	1400	●	●		●	8 ●
	Cotone bianchi (2): bianchi e colorati delicati molto sporchi.	40° 1400		●	●		●	8 ●
	Cotone colorati (3)	40° 1400		●	●		●	8 ●
	Jeans	40° 800		●	●	●	-4
	Programmi speciali
	Baby: colori delicati molto sporchi.	40° 800		●	●		●	2 ●
	Mix 30': per rinfrescare rapidamente capi poco sporchi (non indicato per lana, seta e capi da lavare a mano).	30° 800		●	●	●	-3,5
	Sintetici resistenti	60° 800		●	●		●	4 ●
	Seta: per capi in seta, viscosa, lingerie.	30° 0 -			●	●	-2
	Lana: per lana, cachemire, ecc.	40° 800		●	●	●	-2
	Programmi Asciugatura
	"Lava&Asciuga" 30° 1400			●	●	●	-1
	Asciugatura "Cotone" -			●	-	-	-6
	Asciugatura "Sintetici"	-	-	●	-	-	-3,5
	Asciugatura "Lana"	-	-	●	-	-	-1,5
	Programmi parziali
	Risciacquo	-	1400	●	-	●	●	8
	Centrifuga	-	1400	●	-	-	-8
	Scarico	-	0	-	-	-	-	8

(*) Nota: dopo circa 10 minuti dallo START, la macchina in base al carico effettuato, ricalcolerà e visualizzera il tempo residuo alla fine del programma.
Per tutti Test Institutes:
1) Programma di controllo secondo la norma EN 50229: impostare il programma con una temperatura di 60°C.
2) Programma cotone lungo: impostare il programma con una temperatura di 40°C.
3) Programma cotone corto: impostare il programma con una temperatura di 40°C.

Opzioni di lavaggio

Super Wash

Questa opzione garantisce un lavaggio di alte prestazioni grazie all'utilizzo di una maggior quantità d'acqua nella fase iniziale del ciclo e alla maggior durata del programma.

ed è utile per eliminare le macchie più resistenti. Può essere utilizzata con o

senza candeggina.

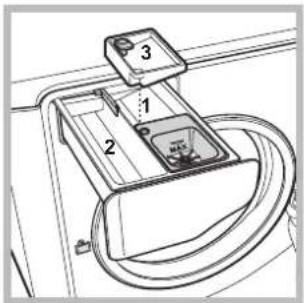

Se si desidera effettuare anche il candeggio inserire la vaschetta aggiuntiva 3, in dotazione, nella vaschetta 1. Nel dosare la candeggina non superare il livello "max" indicato sul perno centrale (vedi figura). Se si desidera

solo candeggiare senza effettuare il lavaggio

completo, versare la candeggina nella vaschetta aggiuntiva 3, impostare il programma "Risciacquo" e attivare l'opzione "Super Wash".

! Non è attivabile sui programmi 📋, 📋, 📃, 📄, 📅, 📇, 📁, 📜, 📞, 📂.

Stirameno

Selezionando questa opzione, il lavaggio e la centrifuga saranno opportunamente modificati per ridurre la formazione di pieghe. Al temine del ciclo la lavasciuga effettuerà delle lente rotazioni del cestello; le spie

"Stirameno" e AVVIO/PAUSA lampeggeranno.

Per terminare il ciclo premere il pulsante AVVIO/PAUSA o il pulsante "Stiramenoe".

Nel programma "Seta" la macchina terminerà il ciclo con la biancheria in ammollo e la spia "Stirameno" lampeggerà. Per scaricare l'acqua e poter rimuovere il bucato è necessario premere il pulsante AVVIO/PAUSA o il pulsante "Stirameno".

! Non è attivabile sui programmi 🎥, 🟢, 🌘, 🌿, 🍃, 🍴, 🍷, 🍸, 🍹, 🍺.

Note: se si vuole effettuare anche un'asciugatura, questa opzione è attiva solo selezionando il livello "Stirare".

Risparmia Tempo

Selezionando questa opzione si riduce la durata del programma del 30%-50% in base al ciclo scelto, garantendo al contempo un risparmio di acqua ed energia. Utilizzare questo ciclo per capi non eccessivamente sporchi.

! Non è attivabile sui programmi 📋, 🙏, 🚡, 🌐, 🍻, 🍼, 🍺, 🍺, 🍺, 🍺, 🍺.

Extra Risciacquo

Selezionando questa opzione si aumenta l'efficacia del risciacquo e si assicura la massima rimozione dei residui del detersivo. E' utile per pelli particolarmente sensibili ai detersivi. Si consiglia l'utilizzo di questa opzione con la lavasciuga a pieno carico o con l'utilizzo di elevate dosi di detersivo.

! Non è attivabile sui programmi Ⓜ, ⚪, ♀, ⚙, ⚣, ⚫.

Detersivo

La scelta e la quantità del detersivo dipendono dal tipo di tessuto (cotone, lana, seta...), dal colore, dalla temperatura di lavaggio, dal grado di sporco e dalla durezza dell'acqua.

Dosare bene il detersivo evita sprechi e protegge l'ambiente: pur biodegradabili, i detersivi contengono elementi che alterano l'equilibrio della natura. Si consiglia di:

• usare detersivi in polvere per capi in cotone bianchi e per il prelavaggio.
• usare detersivi liquidi per capi delicati in cotone e per tutti i programmi a bassa temperatura.
• usare detersivi liquidi delicati per lana e seta.

Il detersivo deve essere versato prima dell'inizio del lavaggio nell'apposita vaschetta, oppure nel dosatore da porre direttamente nel cestello. In questo caso non si può selezionare il ciclo Cotone con prelavaggio.

! Non usare detersivi per il lavaggio a mano perché formano troppa schiuma.

Preparare la biancheria

• Aprire bene i capi prima di caricarli.
• Suddividere la biancheria secondo il tipo di tessuto (simbolo sull'etichetta del capo) ed il colore facendo attenzione a separare i capi colorati da quelli bianchi;
• Svuotare le tasche e controllare i bottoni;
• Non superare i valori indicati nella "Tabella Programmi" riferiti al peso della biancheria asciutta.

Quanto pesa la biancheria?

1 lenzuolo 400-500 gr.
1 federa 150-200 gr.
1 tovaglia 400-500 gr.
1 accappatoio 900-1200 gr.
1 asciugamano 150-250 gr.
1 jeans 400-500 gr.
1 camicia 150-200 gr.

Programmi particolari

Jeans: utilizzare l'apposito programma "Jeans" per tutti i capi in tessuto "Denim"; rovesciare i capi prima del lavaggio ed utilizzare un detersivo liquido.

Baby: utilizzare l'apposito programma "Baby" 🎥 per asportare lo sporco tipico dei bambini e rimuovere il detersivo dai panni onde evitare reazioni allergiche alla pelle delicata dei bambini. Questo ciclo è stato studiato per ridurre la carica batterica utilizzando una maggior quantità di acqua e ottimizzando l'effetto di additivi specifici igenizzanti aggiunti al detersivo. Al temine del lavaggio la macchina effettuerà delle lente rotazioni del cestello; per terminare il ciclo premere il tasto AVVIO/PAUSA.

Seta: utilizzare l'apposito programma "Seta" per lavare tutti i capi in seta. Si consiglia l'utilizzo di un detersivo specifico per capi delicati.

Tende: utilizzare il programma "Seta". Si raccomanda di piegarle e sistemarle dentro una federa o un sacchetto a rete.

Lana: Hotpoint/Ariston è l'unica lavasciuga ad aver ottenuto il prestigioso riconoscimento Woolmark

Platinum Care (M.0508) da parte di The Woolmark Company, che certifica il lavaggio in lavatrice di tutti i capi in lana, anche quelli recanti l'etichetta "solo lavaggio a mano". Con il programma "Lana" si possono lavare in lavatrice tutti i capi in lana con la garanzia delle migliori performance.

Macchie ostinate: è bene trattare le macchie ostinate con sapone solido prima del lavaggio e di utilizzare il programma "Cotone con prelavaggio"

Lava & Asciuga 🎥: è studiato per lavare e asciugare capi leggermente sporchi in poco tempo. Selezionando questo ciclo è possibile lavare e asciugare fino a 1 kg di bucato in soli 60 minuti. Per ottenere i migliori risultati utilizzare detersivo liquido; pretrattare polsini, colli e macchie.

Sistema bilanciamento del carico

Prima di ogni centrifuga, per evitare vibrazioni eccessive e per distribuire il carico in modo uniforme, il cestello effettua delle rotazioni ad una velocità leggermente superiore a quella del lavaggio. Se al termine di ripetuti tentativi il carico non fosse ancora correttamente bilanciato la macchina effettua la centrifuga ad una velocità inferiore a quella prevista. In presenza di eccessivo sbilanciamento la lavasciuga effettua la distribuzione anzichè la centrifuga. Per favorire una migliore distribuzione del carico e il suo corretto bilanciamento si consiglia di mescolare capi grandi e piccoli.

! La macchina è stata progettata e costruita in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• Questo apparecchio è stato concepito esclusivamente per un uso di tipo domestico.
• La macchina deve essere usata solo da persone adulte e secondo le istruzioni riportate in questo libretto.
• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.
• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.
• Non toccare l'acqua di scarico, che può raggiungere temperature elevate.
• Non forzare in nessun caso la porta l'oblò: potrebbe danneggiarsi il meccanismo di sicurezza che protegge da aperture accidentali.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.
• Controllare sempre che i bambini non si avvicinino alla macchina in funzione.
• Se deve essere spostata, lavorare in due o tre persone con la massima attenzione. Mai da soli perché la macchina è molto pesante.
• Prima di introdurre la biancheria controllare che il cestello sia vuoto.
• Durante l'asciugatura l'oblò tende a scaldarsi.
• Non asciugare biancheria lavata con solventi infiammabili (es. trielina).
  • Non asciugare gommapiuma o elastomeri analoghi.
• Assicurati che durante le fasi di asciugatura il rubinetto dell'acqua sia aperto.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche, prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Apertura manuale della porta oblò

Nel caso non sia possibile aprire la porta oblò a causa della mancanza di energia elettrica e volete stendere il bucato, procedere come segue:

1. togliere la spina dalla presa di corrente.

2. verificate che il livello dell'acqua all'interno della macchina sia inferiore rispetto all'apertura dell'oblò; in caso contrario togliere l'acqua in eccedenza attraverso il tubo di scarico raccogliendola in un secchio come indicato in figura.

3. rimuovere il pannello di copertura sul lato anteriore della lavasciuga (vedi pagina seguente).

1. utilizzando la linguetta indicata in figura tirare verso l'esterno fino a liberare il tirante in plastica dal fermo; tirarlo successivamente verso il basso fino a sentire un "click" che indica che la porta è sbloccata.

1. aprite la porta; nel caso non sia ancora possibile ripetete l'operazione.

2. rimontare il pannello

assicurandosi, prima di spingerlo verso la macchina, di aver inserito i ganci nelle apposite asole.

1

Escludere acqua e corrente elettrica

• Chiudere il rubinetto dell'acqua dopo ogni lavaggio. Si limita così l'usura dell'impianto idraulico della macchina e si elimina il pericolo di perdite.
• Staccare la spina della corrente quando si pulisce la macchina e durante i lavori di manutenzione.

Pulire la macchina

La parte esterna e le parti in gomma possono essere puliti con un panno imbevuto di acqua tiepida e sapone. Non usare solventi o abrasivi.

Pulire il cassetto dei detersivi

Per estrarre il cassetto premere la leva (1) e tirarlo verso l'esterno (2) (vedi figura).

Lavarlo sotto l'acqua corrente; questa pulizia va effettuata frequentemente.

Curare il cestello

- Lasciare sempre socchiusa la porta oblò per evitare che si formino cattivi odori.

Pulire la pompa

La macchina è dotata di una pompa autopulente che non ha bisogno di manutenzione. Può però succedere che piccoli oggetti (monete, bottoni) cadano nella precamera che protegge la pompa, situata nella parte inferiore di essa.

! Assicurarsi che il ciclo di lavaggio sia terminato e staccare la spina.

Per accedere alla precamera:

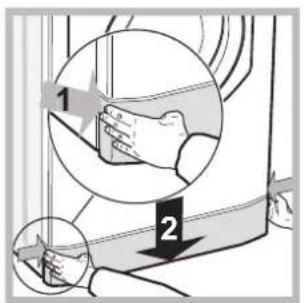

1. rimuovere il pannello di copertura sul lato anteriore della macchina premendo verso il centro, quindi spingere verso il basso da entrambe i lati ed estrarlo (vedi figure);

1. posizionare un contenitore per raccogliere l'acqua che uscirà (circa 1,5 lt) (vedi figura);

2. svitare il coperchio ruotandolo in senso antiorario (vedi figura);

3. pulire accuratamente l'interno;

4. riavvitare il coperchio;
5. rimontare il pannello assicurandosi, prima di spingerlo verso la macchina, di aver inserito i ganci nelle apposite asole.

Controllare il tubo di alimentazione dell'acqua

Controllare il tubo di alimentazione almeno una volta all'anno. Se presenta screpolature e fessure va sostituito: durante i lavaggi le forti pressioni potrebbero provocare improvvise spaccature.

Può accadere che la macchina non funzioni. Prima di telefonare all'Assistenza (vedi "Assistenza"), controllare che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.

Anomalie:

La macchina non si accende.

Il ciclo di lavaggio non inizia.

La macchina non carica acqua.

La porta della macchina rimane bloccata.

La macchina carica e scarica acqua di continuo.

La macchina non scarica o non centrifuga.

La macchina vibramolto durante la centrifuga.

La macchina perde acqua.

Le icone relative alla "Fase in corso" lampeggiano velocemente contemporaneamente alla spia ON/OFF.

Si forma troppa schiuma.

La porta della macchina è bloccata.

La macchina non asciuga.

Possibili cause / Soluzione:

La spina non è inserita nella presa della corrente, o non abbastanza da fare contatto.In casa non c'è corrente.La porta oblò non è ben chiusa.Il pulsante AVVIO/PAUSA non è stato premuto.Il rubinetto dell'acqua non è aperto.Si è impostato un ritardo sull'ora di avvio.

• Il tubo di alimentazione dell'acqua non è collegato al rubinetto.

• Il tubo è piegato.

• Il rubinetto dell'acqua non è aperto.

• In casa manca l'acqua.

• Non c'è sufficiente pressione.

• Il pulsante AVVIO/PAUSA non è stato premuto.

- Selezionando il ciclo "Baby 🔒" o l'opzione "Stirameno 🔒" at temine del ciclo la lavasciuga effettuerà delle lente rotazioni del cestello; per terminare il ciclo premere il pulsante AVVIO/PAUSA o il pulsante "Stirameno 🔒" Selezionando il ciclo "Seta 🔒" la macchina terminerà il ciclo con la biancheria in ammollo; per scaricare l'acqua e poter rimuovere il bucato è necessario premere il pulsante AVVIO/PAUSA o il pulsante "Stirameno 🔒"

• Il tubo di scarico non è installato fra 65 e 100 cm da terra (vedi “Installazione”).

• L’estremità del tubo di scarico è immersa nell’acqua (vedi “Installazione”).

• Se l’abitazione si trova agli ultimi piani di un edificio, è possibile che si verifichino fenomen di sifonaggio, per cui la macchina carica e scarica acqua di continuo. Per eliminare l’inconveniente sono disponibili in commercio apposite valvole anti-sifonaggio.

• Lo scarico a muro non ha lo sfiato d’aria.

Il programma non prevede lo scarico: con alcuni programmi occorre avviarlo manualmente.È attiva la opzione “Stirameno”: per completare il programma premere il pulsante AVVIO/PAUSA (vedi “Programmi e opzioni”).Il tubo di scarico è piegato (vedi “Installazione”).La conduttura di scarico è ostruita.

• Il cestello, al momento dell'installazione, non è stato sbloccato correttamente (vedi "Installazione").

• La macchina non è in piano (vedi "Installazione").

• La macchina è stretta tra mobili e muro (vedi "Installazione").

• Il carico è sbilanciato (vedi "Descrizione della macchina").

• Il tubo di alimentazione dell'acqua non è ben avvitato (vedi "Installazione").

• Il cassetto dei detersivi è intasato (per pulirlo vedi "Manutenzione e cura").

• Il tubo di scarico non è fissato bene (vedi "Installazione").

• Spegnere la macchina e togliere la spina dalla presa, attendere circa 1 minuto quindi riaccenderla. Se l'anomalia persiste, chiamare l'Assistenza.

• Il detersivo non è specifico per lavasciuga (deve esserci la dicitura “per lavatrice”, “a mano e in lavatrice”, o simili).

• Il dosaggio è stato eccessivo.

• Eseguire la procedura di sblocco manuale (vedi "Precauzioni e consigli").

• La spina non è inserita nella presa della corrente, o non abbastanza da fare contatto.

• In casa non c'è corrente.

• L'oblò non è ben chiuso.

• Si è impostato un ritardo sull'ora di avvio.

• L' ASCIUGATURA è nella posizione "OFF".

|

Prima di contattare l'Assistenza:

• Verificare se l'anomalia può essere risolta autonomamente (vedi "Anomalie e Rimedi);
• Riavviare il programma per controllare se l'inconveniente è stato ovviato;
• In caso negativo, contattare il Servizio Assistenza Tecnico Autorizzato.

! In caso di errata installazione o uso non corretto potrete essere chiamati al pagamento dell'intervento.

!Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• il tipo di anomalia;
• il modello della macchina (Mod.);
• il numero di serie (S/N).

Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull'apparecchio.

! Nota: per uscire dal "Demo Mode" premere contemporanemanete per 3 sec. i due pulsanti "ON/OFF" ⏻ e "AVVIO/PAUSA" >>

Assistenza Attiva 7 giorni su 7

ASSISTENZA - RICAMBI - ACCESSORI 199.199.199

NUMERO UNICO

In caso di necessità d'intervento chiamare il Numero Unico Nazionale 199.199.199*.

Un operatore sarà a completa disposizione per fissare un appuntamento con il Centro Assistenza Tecnico

Autorizzato più vicino al luogo da cui si chiama.

È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.
