MANUAL DE UTILIZADOR AQM8D 49 U HOTPOINT-ARISTON

Instruções para a instalação e a

utilização

MÁQUINA DE LAVAR E SECAR ROUPA

PT

Português

AQUALTIS

AQM8D 49 U

Sumário

PT

Instalação, 50-51

Desembalar e nivelar

Ligações hidráulicas e eléctricas

Dados técnicos

Descrição da máquina, 52-53

Painel de comandos "touch control"

Como efectuar um ciclo de lavagem ou secagem, 54

Programas e opções, 55

Tabela dos Programas

Opções de Lavagem

Detergentes e roupa, 56

Detergente

Preparar a roupa

Conselhos de lavagem

Sistema de balanceamento da carga

Precauções e conselhos, 57

Segurança geral

Eliminação

Abertura manual da porta de vidro

Manutenção e cuidados, 58

Interromper a alimentação de água e de corrente

eléctrica

Limpar a máquina

Limpar a gaveta dos detergentes

Cuidados com o tambor

Limpar a bomba

Verificar o tubo de alimentação de água

Anomalias e soluções, 59

Assistência, 60

Hotpoint

ARISTON

! É importante guardar este livrete para poder consultá-lo a qualquer momento. Se a máquina for vendida, cedida ou transferida, certifique-se que este livrete permaneça com a máquina.
! Leia com atenção estas instruções: há importantes informações acerca da instalação, da utilização e da segurança.
! No envelope que contém este manual encontrará, além da garantia, também algumas peças que servirão para a instalação.

Desembalar e nivelar

Desembalar

1. Uma vez desembalada a máquina, verifique que a mesma não tenha sofrido danos durante o transporte. Se estiver danificada não efectue a sua ligação e contacte o revendedor.

1. Tire os 4 parafusos de protecção para o transporte e o respectivo calço, situados na parte traseira (veja a figura).

2. Tampe os furos com as tampas em plástico contidas no envelope.

3. Conserve todas as peças; se for necessário transportar a máquina, terão de ser montadas outra vez para evitar danos internos.
   ! Embalagens não são brinquedos para as crianças!

Nivelamento

1. Posicione a máquina sobre um pavimento plano e rígido, sem encostá-la em paredes ou móveis.

1. Compense as irregularidades desatarraxando ou atarraxando os pés até que a máquina esteja nivelada horizontalmente (não deve ter uma inclinação superior aos 2 graus).

! Um cuidadoso nivelamento dá estabilidade e evita vibrações e ruídos sobretudo na fase de centrifugação.
! Se a máquina for posicionada sobre tapete ou alcatifa, regule os pés em modo que embaixo da máquina haja espaço suficiente para a ventilação.

Ligações hidráulicas e eléctricas

Ligação do tubo de alimentação da água

! Antes de ligar o tubo de alimentação à rede hídrica, deixe a água escorrer até que seja límpida.

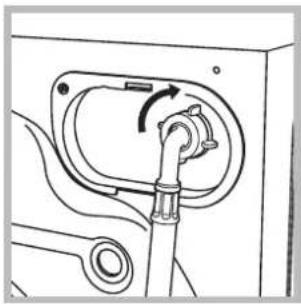

1. Ligue o tubo de alimentação na máquina atarraxado no apropriado fornecimento da água, na parte traseira, em cima à direita (veja a figura).

1. Realize a ligação do tubo de alimentação parafusando-o a uma torneira de água fria com bocal de rosca de 3/4 gás (ver figura).

2. Tome cuidado para o tubo não ser dobrado nem esmagado.

! A pressão hídrica da torneira deve ser entre os valores da tabela dos Dados técnicos (veja a página ao lado).

! Se o comprimento do tubo de alimentação não for suficiente, contacte uma oficina especializada ou um técnico autorizado.

! Nunca utilize tubos de alimentação de água velhos ou usados, mas sim aqueles fornecidos em dotação com a máquina.

Ligação do tubo de descarga

65 - 100 cm

Ligue o tubo de descarga, sem dobrá-lo, a uma conduta de descarga ou a uma descarga na parede situada entre 65 e 100 cm. de altura do chão.

Em alternativa, coloque na beira de um lavabo ou de uma banheira, prendendo na torneira a guia fornecida com o produto (veja a figura). A ponta solta do tubo de descarga não deve permanecer emergida na água.

! É desaconselhado empregar tubos de extensão; mas se for indispensável, a extensão deve ter o mesmo diâmetro do tubo original e não medir mais de 150 cm de comprimento.

Ligação eléctrica

Antes de ligar a ficha na tomada eléctrica, certifique-se que:

• a tomada tenha uma ligação à terra e seja nos termos da legislação;
• a tomada tenha a capacidade para suportar a carga máxima de potência da máquina, indicada na tabela dos Dados técnicos (veja ao lado);
• a tensão de alimentação seja entre os valores indicados na tabela dos Dados técnicos (veja ao lado);
• a tomada seja compatível com a ficha da máquina. Se não for, substitua a tomada ou a ficha.
  ! Esta máquina não deve ser instalada ao aberto, nem mesmo abrigada, porque é muito perigoso deixá-la exposta à chuva e às tempestades.
  ! Depois de ter instalado a máquina, o acesso à tomada eléctrica deve ser fácil.
  ! Não empregue extensões nem fichas múltiplas.

! O cabo não deve ser dobrado nem apertado.
! O cabo de alimentação e a ficha devem ser substituídos somente por técnicos autorizados.

Atenção! O fabricante declina toda a responsabilidade se estas regras não forem respeitadas.

Dados técnicos
Modelo	AQM8D 49 U
Medidas	largura 59,5 cm.altura 85 cm.profundidade 64,5 cm.
Capacidade	de 1 a 8 kg para a lavagemde 1 a 6 kg para a secagem
Ligações eléctricas	veja a placa das características técnicas colocada na máquina
Ligações hídricas	pressão máxima 1 MPa (10 bars) pressão mínima 0,05 MPa (0,5 bar)capacidade do tambor 62 litros
Velocidade da centrifugação	até 1.400 rotações por minuto
Programas de controlo segundo a norma EN 50229	lavagem: programa; temperatura 60°C; realizado com carga de 8 kg.secagem: primeira secagem efectuada com 2 kg de carga seleccionando o nível de secagem "ENGOMAR"; segunda secagem efectuada com 6 kg de carga seleccionando o nível de secagem "EXTRA";
	Esta aparelhagem é em conformidade com as seguintes Directivas Comunitárias:- 89/336/CEE dl 03/05/89(Compatibilidade Electromagnética) e posteriores modificações.- 2002/96/CE- 2006/95/CE (Baixa Tensão)

Descrição da máquina

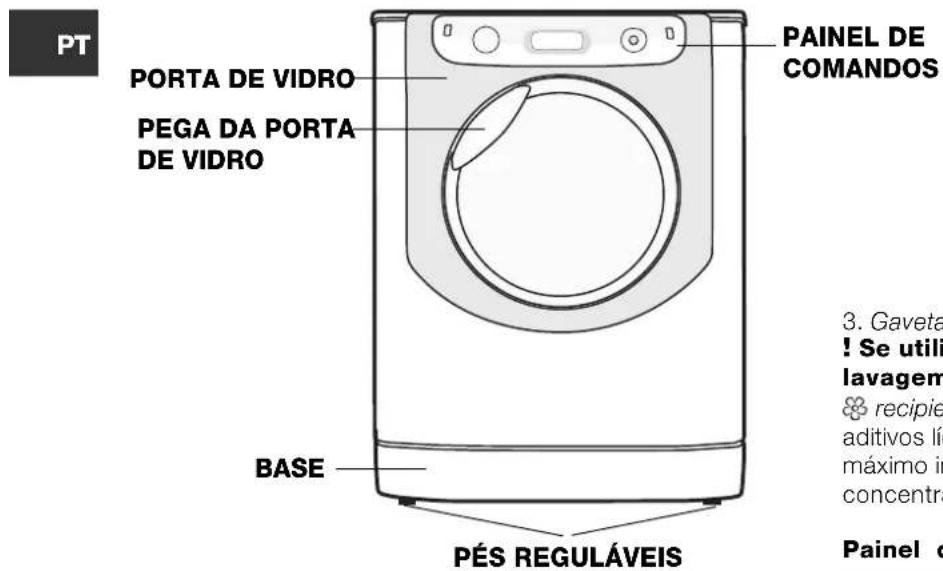

PT PORTA DE VIDRO PEGA DA PORTA DE VIDRO BASE PÉS REGULÁVEIS PAINEL DE COMANDOS 3. Gaveta ! Se utili lavagem ✿ recipie aditivos lí- máximo ir concentra Painel o

PORTA DE VIDRO

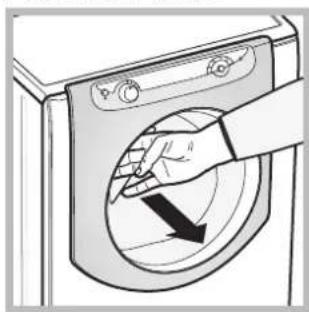

Para abrir a porta de vidro use sempre a sua pega (veja a figura).

GAVETA DOS ETERGENTES

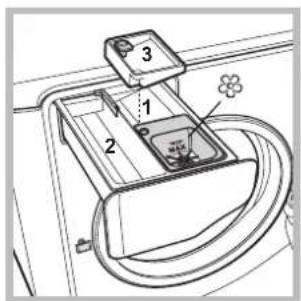

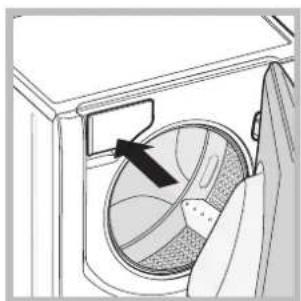

A gaveta dos detergentes encontra-se no interior da máquina e para se ter acesso deve-se abrir a porta. Para a dosagem dos detergentes consulte o capítulo "Detergentes e roupa".

Nota: cole na gaveta dos detergentes o adesivo com as descrições dos

programas e opções. O adesivo encontra-se no envelope que contém este manual.

1. recipiente para a pré-lavagem: use detergente em pó.

! Antes de deitar detergente verifique se há dentro a gaveta adicional 3.

1. recipiente para a lavagem: use detergente em pó ou líquido. Neste último caso, recomenda-se deitá-lo imediatamente antes do

início do ciclo de lavagem.

! Se utilizar a gaveta adicional 3 exclui-se a pré-lavagem.

recipiente para os aditivos: para amaciador ou aditivos líquidos. Recomenda-se não superar o nível máximo indicado pela grade e diluir os amaciadores concentrados.

Painel de comandos "touch control"

0° 00 30

Para modificar as configurações, carregue levemente no ícone dentro da área sensível (touch control) como indicado na figura.

Modalidade de Stand by

Esta máquina, em conformidade com as novas normas sobre a economia energética, dispõe de um sistema de desligação automática (stand by) que entra em função alguns minutos depois, no caso de inutilização. Carregue brevemente no botão

ON/OFF ⏻ e aguarde até a reactivação da máquina.

MODIFICAR IDIOMA

A primeira vez que ligar a máquina aparecerá no visor o primeiro idioma intermitente. Em correspondência dos 3 botões à direita do visor aparecerão os símbolos "Λ", "OK" e "V". Os idiomas mudam automaticamente a cada 3" ou carregando nos botões ao lado dos símbolos "Λ" e "V". Com o botão "OK" confirma-se o idioma que irá fixar-se depois de 2". Se não carregar em nenhum botão, após 30" irá recomeçar a troca automática dos idiomas.

O idioma pode ser modificado somente com a máquina desligada. Ao carregar contemporaneamente nas teclas da temperatura 📄 + centrifugação Ⓗ início posterior 🕒 por 5", além de um breve sinal acústico, aparecerá no visor o idioma configurado intermitente. Ao carregar nos botões ao lado dos símbolos "Λ" e "V" muda-se o idioma. Com o botão ao lado do símbolo "OK" confirma-se o idioma que irá fixarse depois de 2". Se não carregar em nenhum botão, após 30" será visualizado o idioma configurado anteriormente. Ligar a máquina.

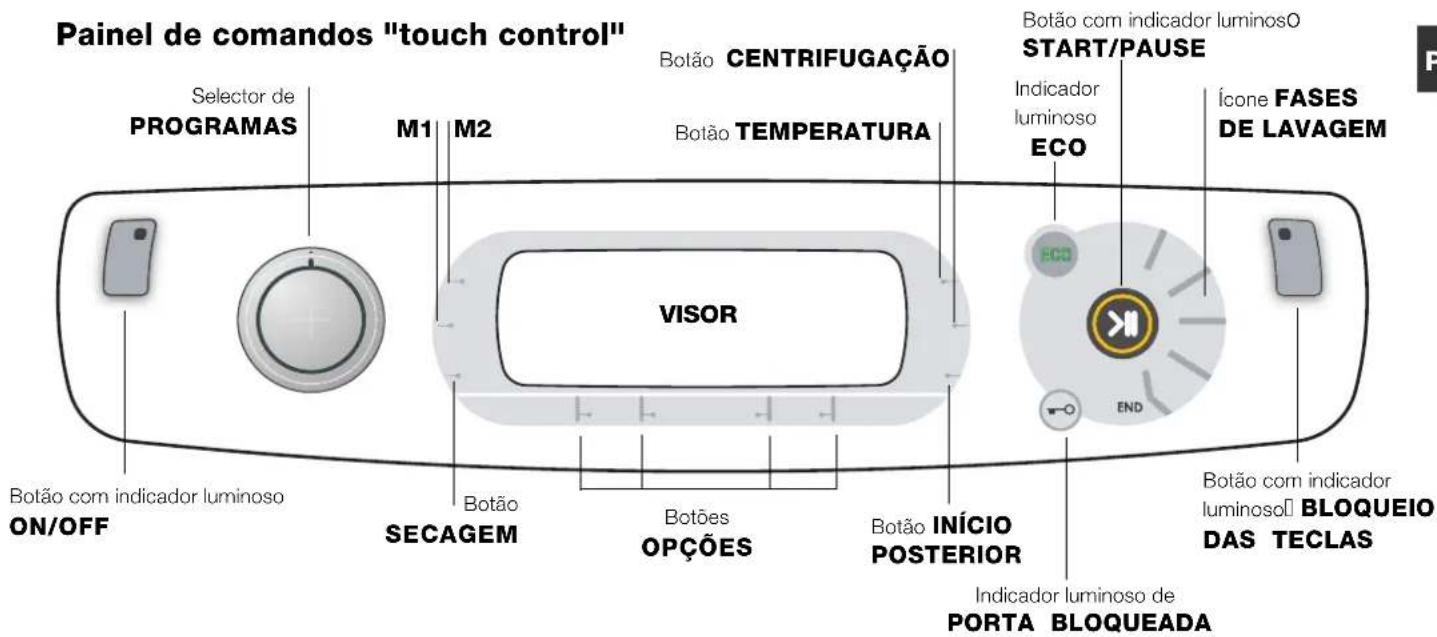

Painel de comandos "touch control" Selector de PROGRAMAS M1 M2 Botão CENTRIFUGAÇÃO Botão TEMPERATURA VISOR Botão com indicador luminosoO START/PAUSE Indicador luminoso ECO ícone FASES DE LAVAGEM ECO END Botão com indicador luminoso BLOQUEIO DAS TECLAS Indicador luminoso de PORTA BLOQUEADA Botão com indicador luminoso ON/OFF SECAGEM Botão Botões OPÇÕES Botão INÍCIO POSTERIOR Botão com indicador luminoso

Botão com indicador luminoso ⏻ ON/OFF: carregue brevemente no botão para ligar ou desligar a máquina. O indicador luminoso verde indica que a máquina está ligada. Para desligar a máquina durante a lavagem, é necessário manter pressionado o botão por mais tempo, aproximadamente 3 segundos; uma pressão breve ou acidental não permitirá o desligamento da máquina. O desligamento da máquina durante uma lavagem em curso anula a própria lavagem.

Selector de PROGRAMAS: pode ser girado em ambas as direcções. Para estabelecer o programa mais correcto, veja a "Tabela dos Programas". Durante a lavagem o selector permanece parado.

Botão ⚫ SECAGEM: carregue na tecla para reduzir ou excluir a secagem; o nível ou o tempo de secagem seleccionado é indicado no visor (ver "Como efectuar um ciclo de lavagem ou secagem").

Botões M1-M2-M3: manter pressionado um dos botões para memorizar um ciclo e as próprias personalizações preferidas. Para chamar um ciclo precedentemente memorizado, pressionar o respectivo botão.

Botão TEMPERATURA: pressionar para modificar ou excluir a temperatura; o valor escolhido é indicado no visor (ver "Como efectuar um ciclo de lavagem ou secagem").

Botão ⑨ CENTRIFUGAÇÃO: pressionar para modificar ou excluir a centrifugação; o valor escolhido é indicado no visor (ver "Como efectuar um ciclo de lavagem ou secagem").

Botão INÍCIO POSTERIOR: pressionar para configurar um início posterior do programa escolhido; o valor do atraso programado é indicado no visor (ver "Como efectuar um ciclo de lavagem ou secagem").

Botões com Indicadores luminosos OPÇÕES: para seleccionar as opções disponíveis. O indicador luminoso relativo à opção seleccionada ficará aceso ((ver "Como efectuar um ciclo de lavagem ou secagem").

Ícone FASES DE LAVAGEM: acendem-se para indicar o estado de avanço do ciclo (Lavagem 😊 - Enxaguamento 😊 - Centrifugação/Descarga 📍 Secagem ). Ao escrita END acende-se quanto o ciclo tiver terminado.

Botão com indicador luminoso START/PAUSE: quando o indicador luminoso verde acende-se com intermitência lenta, carregar no botão para iniciar uma lavagem. Quando o ciclo iniciar, o indicador permanecerá aceso fixo. Para colocar em pausa a lavagem, carregar novamente no botão; o indicador ficará intermitente com uma luz laranja. Se o indicador "Porta bloqueada" estiver apagado, será possível abrir a porta de vidro. Para fazer iniciar a lavagem do ponto em que foi interrompida, carregar novamente no botão.

Indicador luminoso → PORTA BLOQUEADA: indica que a porta de vidro está bloqueada. Para abrir a porta é necessário colocar o ciclo em pausa (ver "Como efectuar um ciclo de lavagem ou secagem").

Botão com indicador luminoso BLOQUEIO DAS TECLAS: para activar ou desactivar o bloqueio do painel de comandos, manter pressionado o botão por aproximadamente 2 segundos. O indicador luminoso aceso indica que o painel de comandos está bloqueado. Deste modo, impedem-se modificações acidentais dos programas, sobretudo se houver crianças em casa.

Indicador luminoso ECO: o ícone ECO irá acender-se quando, ao modificar os parâmetros de lavagem, irá obter-se uma economia energética de ao menos 10%. Além disto, antes que a máquina entre na modalidade "Stand by" o ícone irá acender-se por alguns segundos; com a máquina desligada estima-se uma economia energética de aproximadamente 80%.

Como efectuar um ciclo de lavagem ou secagem

PT

Observação: a primeira vez que utilizar a máquina, efectue um ciclo de lavagem sem roupas mas com detergente, usando o programa algodão 90° sem pré-lavagem.

1. LIGAR A MÁQUINA. Pressionar o botão ⏻. Todos os indicadores luminosos se acenderão por 1 segundo e no display aparecerá a escrita AQUALTIS; em seguida ficará aceso o indicador luminoso do botão ⏻ e o indicador START/PAUSE ficará intermitente.
2. ESCOLHA DE PROGRAMA. Girar o selector de PROGRAMAS para a direita ou para a esquerda até seleccionar o programa desejado; o nome do programa aparecerá no display; será associada uma temperatura, uma velocidade de centrifugação que podem ser modificados. No display aparecerá a duração do ciclo.
3. COLOCAR A ROUPA. Abrir a porta de vidro. Coloque a roupa dentro da máquina prestando atenção para não superar a carga máxima indicada na tabela dos programas na página seguinte.
4. DOSAGEM DO DETERGENTE. Extrair a gaveta e deitar o detergente nos específicos recipientes como explicado no parágrafo "Descrição da máquina".
5. FECHAR A PORTA DE VIDRO.
6. PERSONALIZAR O CICLO DE LAVAGEM. Utilizar os específicos botões no painel de comandos:

Modificar a temperatura e/ou a centrifugação.

A máquina visualiza automaticamente a temperatura e a centrifugação máximas para o programa seleccionado ou as últimas seleccionadas se compatíveis com o programa escolhido. Carregando no botão Ⓞ pode-se reduzir a temperatura progressivamente até a lavagem a frio (OFF). Carregando no botão ⚙ pode-se reduzir a centrifugação progressivamente até a sua exclusão (OFF). Uma ulterior pressão dos botões colocará os valore novamente aos máximos previstos.

! Excepção: seleccionando o programa Algodão a temperatura pode ser aumentada até a 90°.

Ajustar a secagem

Com a primeira pressão da tecla, a máquina selecciona automaticamente o nível de secagem máximo compatível com o programa seleccionado. As pressões sucessivas farão decrementar o nível e sucessivamente o tempo de secagem até a sua exclusão "OFF". Uma ulterior pressão dos botões colocará os valore novamente aos máximos previstos.

É possível programar a secagem

A - De acordo com o tempo: de 20 até 180 minutos.

B - De acordo com o nível de secagem desejado:

Engomar: indicado para as peças que em seguidas devem ser passadas a ferro. O nível de humidade resíduo amacia as dobras e facilita a sua remoção.

Estender: ideal para as peças que não precisam secar completamente.

Guardar: adapto para as peças que devem ser guardadas no armário sem que seja necessário passar a ferro.

Extra: adapto para as peças que precisam de uma secagem completa, como toalhas e roupões.

Caso a carga de roupa para lavar e secar for excepcionalmente superior ao máximo permitido (ver Tabela dos programas), efectuar a lavagem e após o programa ter acabado, dividir a carga e colocar novamente uma parte no cesto. Cumprir com as instruções para efectuar

"Só secagem". Repetir as mesmas operações para a carga que ficou. No final da secagem efectua-se sempre um período de resfriamento.

Só secagem

Seleccione com o selector dos programas uma secagem -em função do tipo de tecido. É possível programar também o nível ou o tempo de secagem desejado com a tecla SECAGEM

Programar um início posterior.

Para programar o início atrasado do programa escolhido, carregue no botão relativo até alcançar o tempo de atraso desejado. Durante a programação, será visualizado o tempo de atraso junto à escrita "Inicia em": e o símbolo intermitente. Após ter programado o início posterior, o visor mostrará o símbolo aceso fixo e retornará à visualização da duração do ciclo configurado com a escrita "Acaba em": e a duração do ciclo. Ao carregar no botão INÍCIO POSTERIOR uma só vez, será visualizado o tempo de atraso programado anteriormente. Após o início, o visor mostrará a escrita "Inicia em": e o tempo de atraso. Uma vez passado o tempo de atraso programado, a máquina iniciará o ciclo e o visor mostrará a mensagem "Acaba em": e o tempo que falta para o fim do ciclo. Para cancelar a opção INÍCIO POSTERIOR, carregue no botão até que no display apareça a escrita OFF; o símbolo irá desligar-se.

Modificar as características do ciclo.

• Pressionar o botão para activar a opção; no display aparecerá o nome da opção e o indicador correspondente ao botão irá acender-se.
• Pressionar novamente o botão para desactivar a opção; no display aparecerá o nome da opção e a palavra OFF e o indicador irá apagar-se.

! Se a opção seleccionada não for compatível com o programa escolhido, a incompatibilidade será indicada com a intermitência do indicador luminoso e um sinal acústico (3 beep) e a opção não será activada.

! Se a opção seleccionada não for compatível com uma outra programada anteriormente, o respectivo indicador luminoso irá piscar e será activada somente a segunda, o indicador luminoso do botão ficará aceso fixo.

! As opções podem variar a carga recomendada e/ou a duração do ciclo.

1. INICIAR O PROGRAMA. Carregar no botão START/PAUSE. O indicador luminoso ficará aceso fixo e a porta irá bloquear-se (indicador luminoso PORTA BLOQUEADA aceso). Os ícones relativos às fases de lavagem acendem-se durante o ciclo para indicar a fase em curso. Para modificar um programa durante a realização do ciclo, colocar a máquina em pausa carregando no botão START/PAUSE; seleccionar o ciclo desejado e carregar novamente no botão START/PAUSE. Para abrir a porta durante a realização de um ciclo, carregar no botão START/PAUSE; se o indicador luminoso PORTA BLOQUEADA estiver apagado, será possível abrir a porta. Carregar novamente no botão START/PAUSE para fazer iniciar o programa do ponto em que foi interrompido.

2. FIM DO PROGRAMA. É indicado pela escrita END acesa. A porta de vidro poderá ser aberta imediatamente. Se o indicador luminoso START/PAUSE piscar, carregar no botão para terminar o ciclo. Abrir a porta, retirar a roupa e desligar a máquina.

! Se desejar anular um ciclo já iniciado, mantenha pressionada a tecla até que o ciclo será interrompido e a máquina irá desligar-se.

Tabela dos Programas

Icone	Descrição do Programa	Temp. max. (°C)	Velocità max. (rotações por minuto)	Secagem	Detergentes e aditivos			Carga max. (Kg)	Duração ciclo
					Lava-gem	Amacia-dor	Água de Javel
	Programas para algodão								(*) E possível controlar a duração dos programas de lavagem no visor.
	Algodão com pré-lavagem (Acrescentar o detergente no específico compartimento).	90°	1400	●	●	●	-	8
	Algodão (1): brancos e coloridos resistentes muito sujos.	60° (Max. 90°)	1400	●	●	●	●	8
	Algodão (2): brancos e coloridos delicados muito sujos.	40°	1400	●	●	●	●	8
	Algodão coloridos (3)	40°	1400	●	●	●	●	8
	Calças de Ganga	40°	800	●	●	●	-	4
	Programas especiais
	Bebé: coloridos delicados muito sujos.	40°	800	●	●	●	●	2
	Mix 30':para refrescar rapidamente roupas levemente sujas (não é indicado para lã, seda e roupas que deve ser lavadas à mão).	30°	800	●	●	●	-	3,5
	Sintéticos resistentes	60°	800	●	●	●	●	4
	Seda: para roupas de seda, viscosa, lingerie.	30°	0	-	●	●	-	2
	Lã: para lã, cashmere, etc.	40°	800	●	●	●	-	2
	Programas de secagem
	"Lava e seca"	30°	1400	●	●	●	-	1
	Secagem "Algodão"	-	-	●	-	-	-	6
	Secagem "Sintéticos"	-	-	●	-	-	-	3,5
	Secagem "Lã"	-	-	●	-	-	-	1,5
	Programas parciais
	Enxaguamento	-	1400	●	-	●	●	8
	Centrifugação	-	1400	●	-	-	-	8
	Descarga	-	0	-	-	-	-	8

(*) Nota: após aproximadamente 10 minutos do START, a máquina, conforme a carga efectuada, irá calcular novamente e indicar o tempo faltante para o fim do programa.
Para todos Test Institutes:
1) Programa de controlo segundo a norma EN 50229: configurar o programa com uma temperatura de 60°C.
2) Programa longo para algodão: configurar o programa com uma temperatura de 40°C.
3) Programa curto para algodão: configurar o programa com uma temperatura de 40°C.

Opções de Lavagem

Super Lavagem

Esta opção garante uma lavagem com altas performances graças ao uso de uma maior quantidade de água na fase inicial do ciclo e a uma maior duração do programa, é útil para

eliminar as manchas mais resistentes.

Pode ser utilizada com ou sem lixívia.

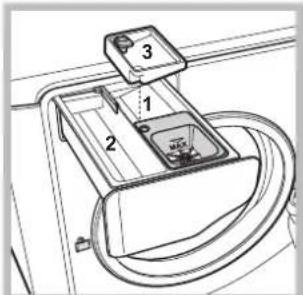

Se desejar efectuar também o alvejo, coloque a gaveta adicional 3, fornecida, na gaveta 1. Quando deitar a água de javel, não ultrapasse o nível “máx” indicado no pino central (veja a figura). Para

efectuar somente o branqueamento sem efectuar a lavagem completa, deitar a lixívia na gaveta adicional 3,

estabelecer o programa "Enxaguamento" 🔒 e activar a opção "Super Lavagem".

! Não pode ser activada com os programas

Engomar Fácil

Seleccionando esta opção, a lavagem e a centrifugação serão oportunamente modificados para reduzir a formação de rugas. No fim do ciclo a máquina efectuará lentas rotações do tambor; os indicadores luminosos “Engomar Fácil” e START/PAUSE irão

piscar. Para terminar o ciclo, carregar no botão START/PAUSE ou no botão "Engomar Fácil". No programa "Seda" a máquina terminará o ciclo com a roupa de molho e o indicador luminoso "Engomar Fácil" irá piscar. Para descarregar a água e poder retirar a roupa é necessário carregar no botão START/PAUSE ou no botão "Engomar Fácil".

! Esta opção não pode ser activada com os programas

! Se também desejar enxugar, este botão estará activado somente em combinação com o nível "Engomar".

Rápido

Seleccionando esta opção, diminui de 30%-50% a duração do programa, conforme o ciclo escolhido, garantindo ao mesmo tempo uma economia de água e energia eléctrica. Use este ciclo apenas para roupas não excessivamente sujas.

! Não pode ser activada com os programas

Extra Enxaguamento

Seleccionando esta opção aumenta-se a eficácia da enxaguadura, e garante-se a máxima remoção dos resíduos de detergente. É útil para quem tem a pele particularmente sensível aos detergentes. Aconselha-se o uso desta opção com a máquina com a carga cheira ou com grandes doses de detergente.

! Esta opção não pode ser activada com os programas 30,

Detergente

A escolha e a quantidade de detergente dependem do tipo de tecido (algodão, lã, seda...), da cor, da temperatura de lavagem, do grau de sujidade e da dureza da água.

Uma correcta dosagem de detergente evita desperdícios e protege o meio ambiente: mesmos os detergentes biodegradáveis contêm componentes que alteram o equilíbrio da natureza.

Aconselha-se:

• usar detergente em pó para as peças de algodão brancas e para a pré-lavagem.
• usar detergente líquido para peças delicadas de algodão e para todos os programas com baixas temperaturas.
• usar detergente líquido delicado para lã e seda. O detergente deve ser deitado antes do início da lavagem no específico recipiente ou no doseador que deve ser colocado directamente no tambor. Neste caso, não é possível seleccionar o ciclo Algodão com pré-lavagem.
  ! Não use detergentes para lavagem à mão, porque formam espuma demais.

Preparar a roupa

• Desdobre bem as roupas antes de carregá-las.
• Divida a roupa em função do tipo de tecido (símbolo na etiqueta da roupa) e a da cor, prestando atenção para separar as peças coloridas das peças brancas;
• Esvazie as algibeiras e verifique se há botões soltos;
• Não ultrapasse os valores indicados na Tabela dos Programas que se referem ao peso da roupa enxuta.

Quanto pesa a roupa?

1 lençol 400-500 gr.
1 fronha 150-200 gr.
1 toalha 400-500 gr.
1 roupão 900-1200 gr.
1 toalha de rosto 150-250 gr.
1 calça de ganga 400-500 gr.
1 camisa 150-200 gr.

Conselhos de lavagem

Calças de Ganga: utilize o específico programa “Calças de Ganga” para todas as roupas de tecido “Denim”; vire do avesso as roupas antes de lavar e use um detergente líquido.

Bebé: utilize o específico programa “Bebé” para remover a sujidade típica das roupas das crianças e remover o excesso de detergente das roupas, evitando reacções alérgicas à pele delicada das crianças. Este ciclo foi estudado para reduzir as bactérias utilizando uma maior quantidade de água e optimizando o efeito de aditivos específicos higienizantes, acrescentados ao detergente.

No fim da lavagem, a máquina efectuará lentas rotações do tambor; para terminar o ciclo, carregue na tecla START/PAUSE.

Seda: utilize o específico programa "Seda" para lavar todas as roupas de seda. Aconselha-se o uso de um detergente específico para tecidos delicados.

Cortinas: use o programa “Seda”. Dobre-as bem e coloque-as dentro de uma fronha ou de um saquinho de rede

Lã: A Hotpoint/Ariston é a única máquina que obteve o prestigioso reconhecimento Woolmark Platinum Care (M.0508) por parte da The Woolmark Company, que certifica a lavagem à máquina de todas as roupas de lã, mesmo daquelas com etiqueta “lavar somente à mão” Com o programa “Lã” poderemos lavar à máquina todas as peças de lã com a garantia das melhores performances.

Manchas resistentes: tratar as manchar mais resistentes com um sabão sólido antes da lavagem e utilizar o programa Algodão com pré-lavagem.

Lava e seca 📋: foi estudado para lavar e secar peças levemente sujas em pouco tempo. Seleccionando este ciclo é possível lavar e secar até 1 kg de roupa em apenas 60 minutos. Para obter os melhores resultados, utilize um detergente líquido; pré-tratar os punhos, colarinhos e manchas.

Sistema de balanceamento da carga

Antes de cada centrifugação, para evitar vibrações excessivas e para distribuir a carga em modo uniforme, o tambor efectua algumas rotações a uma velocidade levemente superior àquela de lavagem. Se no fim de repetidas tentativas a carga ainda não estiver correctamente balanceada, a máquina efectuará a centrifugação com uma velocidade inferior àquela prevista. No caso de um excessivo desbalanceamento, a máquina efectuará a distribuição ao invés da centrifugação. Para favorecer uma melhor distribuição da carga e o seu correcto balanceamento, aconselhase misturar peças grandes com peças pequenas.

! Esta máquina foi projectada e fabricada em conformidade com os regulamentos internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

Segurança geral

• Este aparelho foi projectado exclusivamente para um uso doméstico.
• Esta máquina deve ser utilizada somente por pessoas adultas e conforme as instruções apresentadas neste livrete.
• Não toque na máquina com os pés descalços nem com as mãos ou os pés molhados ou húmidos.
• Não puxe o cabo eléctrico para tirar a ficha da tomada, pegue a ficha mesmo.
• Não toque a água de descarga, que poderá chegar a temperaturas altas.
• Em nenhum caso force a porta para abri-la: poderá danificar o mecanismo de segurança que a protege contra aberturas acidentais.
• Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar reparar.
• Verifique sempre que criança não se aproximem da máquina a funcionar.
• Se for preciso deslocar a máquina, são precisas pelo menos duas ou três pessoas, com a máxima atenção. Nunca sozinho porque a máquina é muito pesada.
• Antes de colocar a roupa controle que o tambor esteja vazio.
• A porta da máquina a enxugar tende a esquentar-se.
• Não enxugue roupa que tenha sido lavada com solventes inflamáveis (p. ex. trerimbitina).
• Não enxugue espuma de borracha nem elastômeros análogos.
• Assegure-se que quando estiver a enxugar, a torneira da água esteja aberta.

Eliminação

• Eliminação do material de embalagem: obedeça os regulamentos locais, de maneira que as embalagens possam ser reutilizadas.
• A directiva Europeia 2002/96/CE relativa aos resíduos de equipamentos eléctricos e electrónicos prevê que os electrodomésticos não devem ser eliminados no normal fluxo dos resíduos sólidos urbanos. Os aparelhos que deixaram de ser utilizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos à saúde e ao meio ambiente. O símbolo do contentor de lixo barrado com uma cruz está presente em todos os produtos para lembrar o dever de recolha selectiva. Para mais informações sobre o correcto desmantelamento dos electrodomésticos, contacte o serviço público especializado ou os revendedores.

Abertura manual da porta de vidro

Caso não seja possível abrir a porta de vidro por falta de energia eléctrica e quiser pendurar a roupa lavada, proceda da seguinte maneira:

1. tire a ficha da tomada de corrente.

2. verifique que o nível de água no interior da máquina seja inferior respeito à abertura da porta de vidro; caso contrário, tirar a água em excesso através do tubo de descarga recolhendo-a num balde como indicado na figura.

3. remova o painel de cobertura no lado anterior da máquina (veja a página seguinte).

1. utilizando a lingueta indicada na figura, puxe para o externo até liberar o tirante de plástico do fecho; puxá-lo sucessivamente para baixo até ouvir um “clique” que indica que a porta está desbloqueada.

1. abra a porta; se ainda não conseguir, repita a operação.

2. monte outra vez o painel, certifique-se, antes de empurrá-la na máquina, que os ganchos foram colocados nas respectivas ranhuras.

Manutenção e cuidados

PT

Interromper a alimentação de água e de corrente eléctrica

• Feche a torneira da água depois de cada lavagem. Desta maneira diminuiu-se o desgaste do sistema hidráulico da máquina e elimina-se o risco de vazamento.
• Tire a ficha da tomada eléctrica quando for limpar a máquina e durante os trabalhos de manutenção.

Limpar a máquina

A parte externa e as peças em borracha podem ser limpas com um pano molhado com água morna e sabão. Não empregue solventes nem abrasivos.

Limpar a gaveta dos detergentes

Para extrair a gaveta, pressione a lingueta (1) e puxe para fora (2) (veja a figura).

Lave-a com água corrente; esta limpeza deve ser efectuada frequentemente.

Cuidados com o tambor

- Deixe a porta sempre entreaberta para evitar que se formem odores desagradáveis.

Limpar a bomba

Esta máquina é equipada com uma bomba com limpeza automática que não precisa de operações de manutenção. Entretanto pode acontecer que pequenos objectos (moedinhas, botões) caiam na pré-câmara que protege a bomba, situada na parte inferior da mesma.

! Certifique-se que o ciclo de lavagem tenha terminado e tire a ficha da tomada.

Para obter acesso à pré-câmara:

1 2

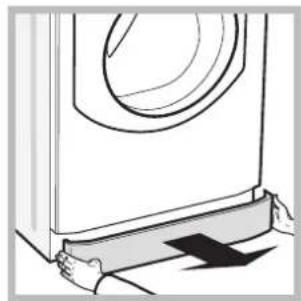

1. remova o painel de cobertura no lado anterior da máquina empurrando para o centro, em seguida empurre para baixo de ambos os lados e remova-o (veja as figuras).

1. posicione um recipiente para recolher a água que sairá (aproximadamente 1,5 l) (ver figura);

2. Para desenroscar a tampa gire-a na direcção contrária aos ponteiros do relógio (veja a figura);

3. limpe o interior com cuidado;

4. enrosque outra vez a tampa;
5. monte outra vez o painel, certifique-se, antes de empurrá-la na máquina, que os ganchos foram colocados nas respectivas ranhuras.

Verificar o tubo de alimentação de água

Verifique o tubo de alimentação pelo menos uma vez por ano. Se houver rachaduras ou fendas, será necessário substitui-lo: durante as lavagens as fortes pressões podem provocar repentinas quebras.

Pode acontecer que a máquina não funcione. Antes de telefonar para a Assistência Técnica (veja "Assistência"), verifique se não se trata de um problema fácil de resolver com ajuda da seguinte lista.

Anomalias:

A máquina não liga.	A ficha não está colocada na tomada eléctrica, ou não o suficiente para haver contacto.Em casa não há corrente.
O ciclo de lavagem não inicia.	A porta de vidro não está bem fechada.O botão START/PAUSE não foi pressionado.A torneira da água não está aberta.Foi programado um atraso de uma hora no início.
A máquina não carrega água.	O tubo de alimentação de água não está ligado na torneira.O tubo está dobrado.A torneira da água não está aberta.Está a faltar água em casa.Não há suficiente pressão.O botão START/PAUSE não foi pressionado.
A porta da máquina está bloqueada.	Seleccionando o ciclo “Bebè ” ou a opção “Engomar fácil ”fim do ciclo a máquina efectuará lentas rotações do tambor; para terminar o ciclo carregue no botão START/PAUSE ou no botão “Engomar fácil”.Seleccionando o ciclo “Seda ” a máquina terminará o ciclo com a roupa de molho; para descarregar a água e poder retirar a roupa é necessário carregar no botão START/PAUSE ou no botão “Engomar fácil”.
A máquina carrega e descarrega água continuamente.	O tubo de descarga não está instalado entre 65 e 100 cm. de altura do chão (veja “Instalação”).A ponta do tubo de descarga está imersa na água (veja “Instalação”).Se a morada encontrar-se nos últimos andares de um edifício, é possível que aconteçam fenómenos de sifão por causa dos quais a máquina carrega e descarrega água continuamente. Para eliminar este inconveniente, há a disposição no comércio apropriadas válvulas contra o efeito sifão.
A máquina não descarrega ou não realiza centrifugação.	Da descarga na parede não foi sangrado o ar.No programa não há descarga: com alguns programas será necessário iniciar a descarga manualmente (veja “Programas e opções”).Está activada a opção “Engomar Fácil”: para completar o programa, carregue no botão START/PAUSE (veja “Programas e opções”).O tubo de descarga está dobrado (veja “Instalação”).A conduta de descarga está entupida.
A máquina vibra muito durante a centrifugação.	O tambor, no momento da instalação, não foi liberado correctamente (veja “Instalação”).A máquina não está nivelada (veja “Instalação”).A máquina está apertada entre móveis e parede (veja “Instalação”).A carga está desbalanceada (veja “Detergentes e roupa”).
A máquina está a perder água.	O tubo de alimentação da água não está bem enroscado (veja “Instalação”).O gaveta dos detergentes está entupida (para limpá-la veja “Manutenção e cuidados”).O tubo de descarga não está bem fixado (veja “Instalação”).
Os ícones relativos à “Fase em curso” piscam rapidamente contemporaneamente ao indicador luminoso ON/OFF.	Desligue a máquina e tire a ficha da tomada, aguarde aproximadamente 1 minuto e volte a ligá-la. Se a anomalia persistir, contacte a Assistência Técnica.
Está a formar-se demasiada espuma.	O detergente não é específico para máquina (deve haver a escrita “para máquina de lavar”, “à mão e para máquina de lavar” ou similares).A dose foi excessiva.
A porta da máquina está bloqueada.	Efectue o procedimento de desbloqueio manual (veja “Precauções e conselhos”).
A Máquina não seca.	A ficha não está colocada na tomada eléctrica, ou não o suficiente para haver contacto.Em casa não há corrente.A porta da máquina não está bem fechada.Foi programado um início posterior.A SECAGEM fica em posição OFF.

Antes de contactar a Assistência Técnica:

• Verifique se consegue resolver a anomalia sozinho (veja "Anomalias e soluções");
• Reinicie o programa para verificar se o inconveniente foi resolvido;
• Em caso negativo, contacte o Serviço de Assistência Técnica autorizado.

! No caso de uma incorrecta instalação ou de um uso não correcto do aparelho, o serviço de assistência será a pagamento.
! Nunca recorra a técnicos não autorizados.

Comunique:

• o tipo de anomalia;
• o modelo da máquina (Mod.);
• o número de série (S/N).

Estas informações encontram-se na placa de identificação colocada no aparelho.

! Nota: para sair do “Demo Mode” carregue contemporaneamente por 3 segundos nos botões “ON/OFF” ⏻ e “START/PAUSE” >II.

NL

Nederlands

Inhoud

Installatie, 62-63
