MANUALE UTENTE Aqualtis AQLF9D 69 U A HOTPOINT-ARISTON

Installazione, 34-35

Disimballo e livellamento

Collegamenti idraulici ed elettrici

Dati tecnici

Descrizione della macchina, 36-37

Pannello comandi touch control

Auto Dose System, 38-39

Come effettuare un ciclo di lavaggio, 40

Programmi e opzioni, 41

Tabella Programmi

Le opzioni di lavaggio

AQUALTIS

AQLF9D 69 U

Detersivie biancheria, 42

Detersivo

Prepare la biancheria

Consigli di lavaggio

Sistema bilanciamento del carico

Precauzioni e consigli, 43

Sicurezza generale

Smaltimento

Apertura manuale della porta oblo

Manutenzione e cura, 44

Escludere acquae corrente elettrica

Pulire la macchina

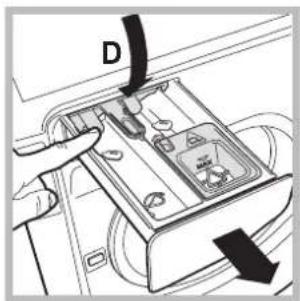

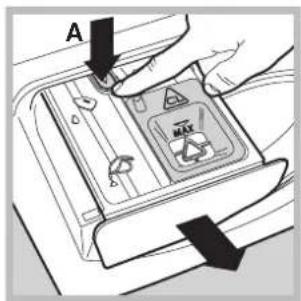

Pulire il cassetto dei detersivi

Curare il cestello

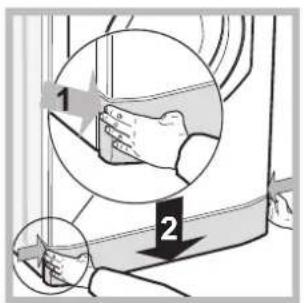

Pulire la pompa

Controllare il tubo di alimentazione dell'acqua

Anomalie erimedi, 45-46

Assistenza, 47

Assistenza Attiva 7 giorni su 7

Hotpoint

ARISTON

1

!E' importante conservare quello libretto per poterlo consultare in agli momento. In caso di vendita, cessione o di trasloco, assicurarsi che resti insieme alla lavabiancheria.
! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
! Nella busta contente quello libretto troverete,或者其他 alla garanzia, dei particolari che serviranno per l'installazione.

Disimballo e livellamento

Disimballo

1. Una volta disimballata la lavabiancheria, controllare che non abbia subito danni durante il trasporto. Se fosse danneggiata non collegarla e contattare il rivenditore.

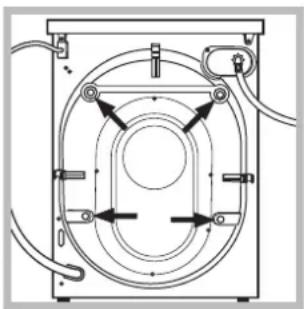

1. Rimuovere le 4 viti di protezione per il trasporto ed il relative distanziale posti nella parte posteriore (vedi figura).

2. Chiudere i fori con i tappi di plastica contenti nella busta.

3. Conservare tutti i pezzi; qualora la lavabiancheria dovesse essere trasportata, dovranno essere rimontati per evitare danneggiamenti interni.

Gli imballaggi non sono giocattoli per bambini.

Livellamento

1. Posizione r al lavabiancheria su un pavimento piano e rigido, alla appoggiarla a muri o mobili.

1. Compensare le irregularità svitando o avvitando i piedini finché la macchina non sia orizzontale (non deve essere inclinata più di 2 gradi).

!Un accurato livellamento da stabilità ed evita vibrazioni e rumorosità soprattutto nella fase di centrifuga.

! In caso sia posizionata su moquette o tappeti, regolare i piedini in modo da conservare quello la lavabiancheria lo spazio necessario per la ventilazione.

Collegamenti idraulici ed elettrici

Collegamento del tubo di alimentazione dell'acqua

Prima di collegare il tubo di alimentazione alla rete idrica, far scorrere l'acqua finché non sia limpida.

1. Collegare il tubo di alimentazione alla macchina avvitandolo all'apposita presa d'acqua, nella parte posteriore in alto a destra (vedi figura).

1. Collegare il tubo di alimentazione avvitandolo a un rubinetto d'acqua fredda con bocca filettata da 3/4 gas (vedi figura).

2. Fare attenuation che nel tubo non ci siano né pieghe né strozzature.

! La pressione idrica del rubinetto delve essere compresa nei valori della tabella Dati tecnici (vedi pagina a fianco).
! Se la lunghezza del tubo di alimentazione non fosse sufficiente, rivolgersi a un negotio specializzato o a un technique autorizzato.
Non utilizzato mai tubi di carico usati o vecchi, ma quelli in dotazione alla macchina.

Collegamento del tubo di scarico

Collegare il tubo di scarico a una conduttura di scarico o a uno scarico a muro posti tra 65 e 100 cm da terra evitando assolutamente di piegarlo.

In alternatively,
appoggiare il tubo di
scarico al bordo di un
lavandino o di una
vasca, legando la guida
in dotazione al rubinetto (vedi figura).
L'estremita libera del tubo di scarico non
deve rimanere immersa
nell'acqua.

! è sconsigliato usare tubi di prolunga; se indispensable, la prolunga delve ave lo stesso diametro del tubo originale e non superare i 150 cm.

Collegamento eletrico

Prima di insere la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sua normali di legge;
• la presa sia in grado di sostarare il carico massimo di potenza della macchina,indicato nella targhetta caratteristiche;
• la tensione di alimentazione sua compresa nei valori individati nella targhetto caratteristiche;
• la presa sia compatibile con la spina della macchina. In caso contrario far sostituire la presa o la spina.

! La macchina non va installata all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarla esposta a pioggia e temporali.

!A macchina installata, la presa della corrente deve essere disponibile raggiungibile.

! Non usare prolonghe e multiple.
! Il cavo non deve subire piegature o compressioni.
! Il cavo di alimentazione e la spina devono essere sostituiti solo da tecnici autorizzati.
Attenzione! L'Azienda declina agli responsabilità qualora queste norme non vengano rispetto.

Dati tecnici
Modello	AQLF9D 69 U
Dimensioni	larghezza cm 59,5 altezza cm 85 profondità cm 64,5
Capacità	da 1 a 9 kg
Collegamenti elettrici	vedi la targhetta caratteristiche tecniche applicata sulla macchina
Collegamenti idrici	pressione massima 1 MPa (10 bar) pressione minima 0,05 MPa (0,5 bar) capacità del cesto 62 litri
Velocità di centrifuga	sino a 1600 giri al minuto
Programmi di controllo secondo la norma EN 60456	programma ; temperatura 60°C; effettuato con 9 kg di carico.
CE	Questa apparecchiatura è conforme alle seguenti Diretive Comunitarie: - 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modifications - 2002/96/CE - 2006/95/CE (Bassa Tensione)

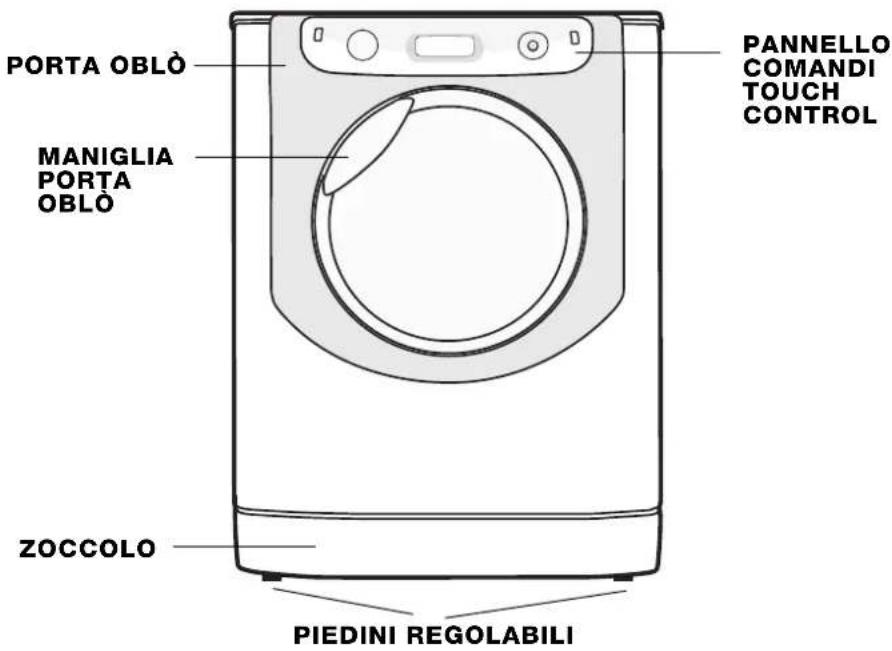

Descrizione della macchina

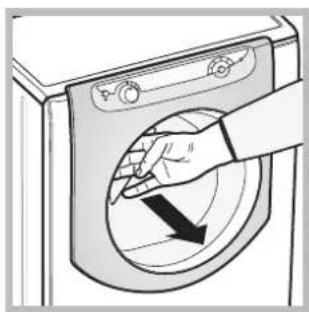

PORTA OBLO

Per apriré la porta obloutilizzare sempre l'apposita maniglia (vedi figura).

CASSETTO DEI DETERSIVI

Si trova all'interno della macchina e vi si accede aprendo la porta. Per I'utilizzo vedi il capitolo "Auto Dose System". Nota: attaccare sul cassetto detersivi l'adesivo con le descrizioni dei programmi e opzioni. L'adesivo si trova nella busta contenten

te questo libero.

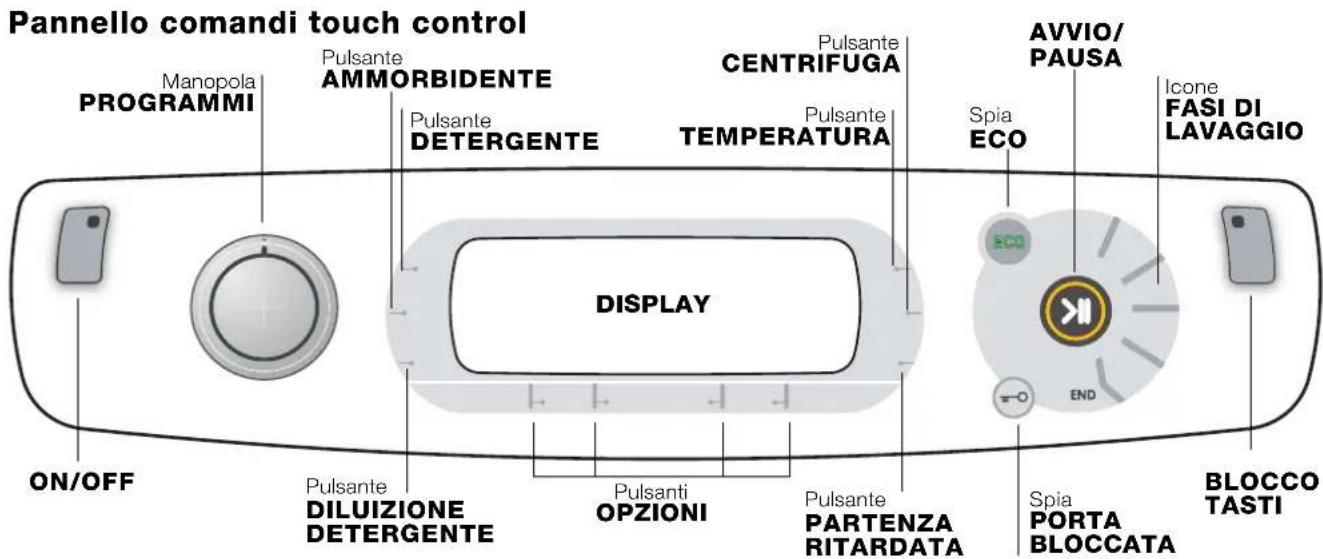

PANNELLO COMANDI TOUCH CONTROL

Per modificare le
impostazioni premere
leggermente sull'icona
all'interno dell'rea
sensible (touch control)
come individato nella figura.

Modalità di stand by

Questa lavatrice, in conformità alle nuove normative legate al risparmio energetico, è dotata di un sistema di autospegnimento (stand by) che entra in funzione dopo circa 30 minuti nel caso di non utilizzato. Premere brevamente il pulsante ON-OFF e attendere che la macchina si riattivi.

ON/OFF ④ premere brevamente il pulsante per accendere o spegnere la macchina. La spia verde indica che la macchina è accesa. Per spegnere la lavabiancheria durante il lavaggio è necessario tenere premuto il pulsante più a lungo, circa 3 sec.; una pressione breve o accidentale non permetterà lo spegnimento della macchina. Lo spegnimento della macchina durante un lavaggio in corso annulla il lavaggio stesso.

Manopola PROGRAMMI: più essere ruotata in entrambe le direzioni. Per impostare il programma più corretto vedi la "Tabella programmi".

Durante il lavaggio la manopola resta ferma.

Pulsante TEMPERATURA: premere per modificare o escludere la temperature; il valore scelto vieneindicato dal display (vedi "Come effettuare un ciclo di lavaggio").

Pulsante ©CENTRIFUGA: premere per modificare o escludere la centrifuga; il valore scelto vieneindicato dal display (vedi "Come effettuare un ciclo di lavaggio").

PulsantePARTENZA RITARDATA: premere per impostare una partenza ritardata del programma prescelto; il valore del ritardo impostato viene indicato dal display (vedi "Come effettuare un ciclo di lavaggio").

PulsantiOPZIONI: premendo il pulsante, sul display comparirà il nome dell'opzione. L'accensione della relativa spia indica che l'opzione è stata selezionata.

Pulsanti DETERGENTE e AMMORBIDENTE: vedi "Modificare i parametri pre-impostati" nel capitolo "Auto Dose System".

Pulsante DILUIZIONE DETERGENTE: vedi "Riempire I Serbatoi" nel capitolo "Auto Dose System".

lcone FASI DI LAVAGGIO: si illuminano ad indicare l'avanzamento del ciclo (Lavaggio - Risciacquo Centrifuga - Scarico finale La scritta sEND illumina quando il ciclo è terminato.

AVVIO/PAUSA: quando la spia verde lampeggia lentamente, premere il pulsante per avviare un lavaggio. A ciclo avviato la spia diventa fissa. Per mettere in pausa il lavaggio, premere nuovamente il pulsante; la spia

lampeggerà con colore arancione. Se la spia "Porta Bloccata" è spenta, si potra aprire la porta oblo. Per far ripartire il lavaggio dal punto in cui è stato interrotto, premere nuovamente il pulsante.

Spia PORTA BLOCCATA: indica che la porta oblo è bloccata. Per aprire la porta è necessarioMETTER il ciclo in pausa (vedi "Come effettuare un ciclo di lavaggio").

BLOCCO TASTI: per attivare o disattivare il blocco del pannello comandi, tenere premuto il pulsante per circa 2 secondi. La spia accesa indica che il pannello di controllo è bloccato. In quello modo si impediscono modifiche accidentali dei programmi, soprattutto se in casa ci sono dei bambini.

Spia ECO: l'icona ECO si accenderà quando, modificando i parametri di lavaggio, si otterra un risparmio di energia di almeno il 10%. Inoltre prima che la macchina entri nella modalità di "Stand by" l'icona ECO si accenderà per pochi secondi; a macchina spenta il recupero energetico stimato sare dell'80% circa.

MODIFICA LINGUA

Alla prima accensione della macchina appare nel display la prima lingua lampeggiante. In corrispondenza dei 3 pulsanti a destra del display compaiano i symboli "A", "OK" e "V". Le lingue cambiano automaticamente agli 3' oppure premendo i pulsanti accanto i symboli "A" e "V". Con il pulsante "OK" si conferma la lingua che si fissa fatto 2'. Se non si preme nessun pulsante, trascorsi 30' ilchio automatico delle lingue ricomincia.

Si più modificare la lingua solo a macchina spenta. Premendo contemporaneamente i pulsanti temperatura +centrifuga @partenza ritudata per 5"或者其他 ad un breve segnale acustico appara nel display la lingua impostata lampeggiante. Premendo i pulsanti accanto i simboli "A" e "V" si cambia la lingua. Con il pulsante accanto il simbolo "OK" si conferma la lingua che si fissa dopo 2". Se non si preme nessun pulsante, trascorsi 30" verrà visualizzata la lingua impostata precedentente.

Riaccendere la macchina.

Introduzione

Questa lavabiancheria è provvista di due serbatoi: uno per il detersivo liquido (concentrato o diluito) della capacité di circa 5,5 lt e l'alto per l'ammorbidente liquido (concentrato o diluito) della capacité di circa 3,5 lt (vedi figura).

! Controlla sul contentatore del detersivo/ammorbidente se è diluito o concentrato.

Ilsystemadi dosaggio automatico prelevadai serbatoi

la quantità ideale di detersivo e ammonbidente per agli tipo di carico e nel momento più indicato, garantendo risultati di lavaggio ottimali e ricerca sprechi. E' possibile modificare la quantità di detersivo e di ammonbidente manualemente agenda sui pulsanti DETERGENTE e AMMBORBIDENTE (vedi "Modificare i parametri pre-impostati"). Se si desidera è possibile utilizzare la lavabiancheria nel modo "tradizione", caricando il detersivo nel cassetto; la macchina ne rileva automaticamente la presenza e non utilizza i serbatoi.

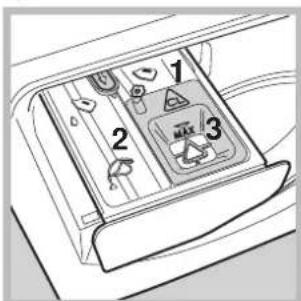

Cassetto detersivi

Modalità "Tradizione".

Estrarre il cassetto detersivi fino al primo fermo per caricare il detersivo (liquido o in polvere), la candegGINO o altri additivi (es. sbiancanti) e il detersivo per il prelimavaggio per l'uso in modo tradizionale (vedi "Utilizzo tradizionale").

Modalità "Auto Dose".

Per riempire i serbatoi di detergente e ammorbidente estrarre completeness il cassetto detersivi: aprire il cassetto fino al primo fermo, quando premere la levetta (A) ed estrarlo fino al secondo fermo accertandosi che arriviva battuta. Non muoverile cassette durante il caricamento.

Una volta riempiti i serbatoi (vedi "Riempire i serbatoi"), la macchina avrà autonoma fino a 60 cici per il detergente (*).

Primoutilizzato

Accendere la lavabiancheria premendo il pulsante ON/ OFF.

Il primo lavaggio deve essere effettuatoswana biancheria ma con detersivo versato direttamente nel cassetto detergenti (vedi modalità Tradizione) impostando il programma "Cotone 90^ )swana prelavaggio eswana caricare i serbatoi.

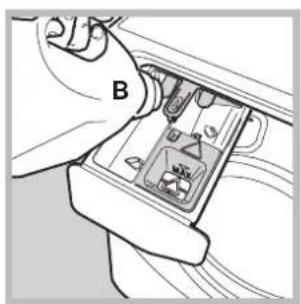

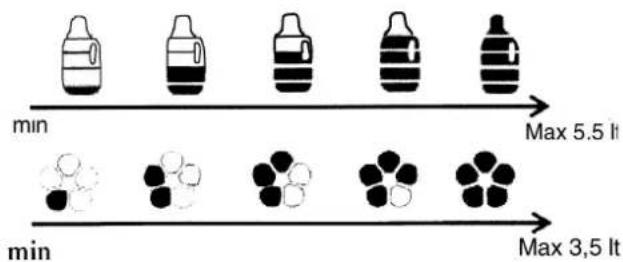

Riempire i serbatoi:

Apriere l cassetto dei detersivi in modalità "Auto Dose" (vedi "Cassetto Detersivi").

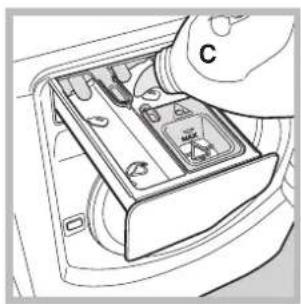

Versare lentamente il detersivo (B) e l'ammorbidente (C) in modo da riempire completeness i serbatoi (vedi figure).

Per non superare la quantità massima, un segnale acustico (beep) con l'intensità crescente avvisera del livello raggiunto fino al completo riempimento del serbatoio indicato da 3 beep lunghi.

Iniziare subito il lavaggio dopo aver riempito i serbatoi per garantire la pulizia del cassetto.

Sul display le rispettive icone (per detersivo) e (per ammorbidente) si illumineranno gradualmente per indicate la quantità raggiunta.

Il tempo di caricamento dipende alla densità del prodotto. Con prodotti molto densi i tempi di caricamento saranno più lunghi.

Chiudere il cassetto detersivi solo quando le vaschette si saranno completamente svuotate.

Selezionare la densità del detersivo versato (concentrato o diluito) premendo l'apposto pulsante.

Concentrato

Diluito

La macchina memorizzerà la scelta.

Non effettuant la selezione, il prelimievo del detersivo sare impostato su "diluito".

Utilizzare il pulsante per impostare la quantità di ammorbidente che verrà prelevato automaticamente alla macchina:

1) Se l'ammorbidente è concentrato, si consiglia di selezionare il primo livello (con 1 barretta) ed augmentare eventualmente di una sola posizione (con 2 barrette) per incrementarne il prelievo.
2) Se l'ammorbidente è diluito, si consiglia di impostare il 3 livello (con 3 barrette) e aumento/ diminuire da qui la quantità diammorbidente da prelevare.
3) Per escludere l'utilizzo dell'ammorbidente premere il pulsante fino a far scomparire le barrette (vedi anche "Modificare i parametri pre-impostati").

Segnalazione per riempimenti successivi:

Quando, al termine di un ciclo, il livello residuo del detersivo/ammorbidente scende sotto la quantità necessaria per un successivo lavaggio, sul display appariranno i relativi messaggi "Alla fine del ciclo ricarica detergente" oppure "Alla fine del ciclo ricarica ammonbidente" oppure "Alla fine del ciclo ricarica serbatoi" (per entrambi). Se non vengono cariciati i serbatoi, i lavaggi successivi in modalità Auto Dose saranno effettuali nelle prelevare il detersivo.

! Si consiglia di ricaricare il detergente e l'ammorbidente SOLO dopo l'indicazione della macchina.
! Non mescolare MAI due detersivi differenti; effettuare sempre la pulizia del serbatoio prima di inseirne uno nuovo (vedi "Pulizia impostata dall'utente").

Utilizzato "Auto Dose System"

Se i serbatoi sono stati riempiti con detersivo ed ammor-bidente procedere all'utilizzo della macchina (vedi "Come effettuare un ciclo di lavaggio").

Il detersivo per il prelavaggio in polvere e gli additivi in polvere posso essere usati solo in modalità tradizionale o in modalità "Auto Dose System" inserendo gli additivi direttamente nel cestello, preferibilmente con l'ausilio della "pallina".

Se si vuol candeggiare versare la candeggina nell'apposto scomparto (vedi opzione "Super Wash").

Modificareiparametri pre-impostati:

La macchina preleva automaticamente la quantità di detersivo in base al programma scelto, la quantità del carico inserto e la durezza dell'acqua. Tuttavia, si puo' modificare la quantità del detersivo/ammorbidente.

Pulsante: premere per augmentare, diminuire e escludere il prelievo del detergente.

Pulsante: premere per augmentare, diminuire e escludere lil prelievo dell'ammorbidente.

Il livello di detergente /ammorbidente suggerito alla macchina è indicato con 3 barrette.

I livelli minori di 3 barrette indicano meno detersivo/ ammorbidente rispetto al livello suggerito alla macchina, nelle i livelli superiori di 3 indicano I'aumento della quantità del detersivo/ammorbidente.

Pulizia serbatoi:

Sono previsti cici di pulizia automatica dei serbatoi, oppure su richiesta dell'utente.

Pulizia automatica:

La lavabiancheria effettua un ciclo di pulizia automatico durante i risciacqi, quando la quantità di detersivo residua è insufficiente ad un successivo ciclo di lavaggio.

Pulizia impostata dall'utente:

Effettuare il ciclo di pulizia (con il cestello vuoto) se si vuole caricare un prodotto differente da quello precedentamente utilizzato o se i serbati sono stati riempiti in modo errato (l'ammorbidente è stato versato nelle scompartimento del detergente o viceversa). Tenere premuto per 5 sec. il pulsante © per l'attivazione della pulizia del serbatoio del detersivo, il pulsante © per quello dell'ammorbidente oppure il pulsante © per entrambi i serbati. Continuire a tenere premuto per altri 3 sec. (in alto a destra apparirà il conto alla rovescia "4-3-2-1") finché non apparirà il pop-up: "Pulizia ON". Il ciclo di pulizia dura circa 40' se i serbati sono inizialmente vuoti, in caso contrario la durata del ciclo sare maggiore. Sul display appariranno le iconeindicando che i serbati sono vuoti.

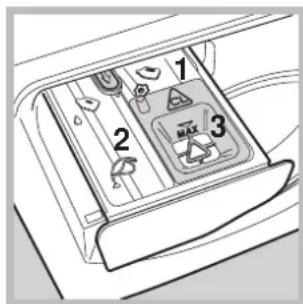

Utilizzo "tradizionale"

Estrarre il cassetto detersivi sono al primo fermo (vedi figura), versare direttamente nel cassetto il detersivo e altri additivi (es. candeggina) necessari per un solo lavaggio.

1. vaschetta per il prelavaggio: usare escludamente detersivo in polvere.
2. vaschetta per il lavaggio:
   usare detersivo in polvere o liquido. In quest'ultimo caso si raccomanda di versarlo immediatamente prima dell'avvio della lavabiancheria e senza

effetture il prelavaggio.

1. vaschetta per la candeggina: utilizzare se si vuole candeggiare (vedi opzione "Super Wash").

Il detersivo in pastiglie o l'apposita "pallina" devono essere inserti direttamente all'interno del cestello. In questo caso escludere la modalità "Auto Dose System" (premere il pulsante alfino a far scompare le relative barrette verticali su display).

Non versare l'ammorbidente perché verra prelevato in automatico nella quantità richiesta per agli lavaggio. Per escludere il prelievo dell'ammorbidente premere il pulsante fino a far scomparire le barrette verticali su display.

Per capi in lana e seta si consiglia di utilizzato il detergente dedicato versandolo direttamente nel cassetto detersivi (vaschetta 2).

Effettuare il lavaggio:

Scegliere il programma e le opzioni compatibili in base alle necessità e tipo di carico.

Come effettuare un ciclo di lavaggio

1

NOTA: la prima volta che si utilizes la lavabiancheria, effettuare un ciclo di lavaggioswana biancheria ma con detersivo impostando il programma cotone 90^ swana prelavaggio.

1. ACCENDERE LA MACCHINA. Premere il pulsante ① Tutte le spie si accenderanno per 1 secondo e sul display comparirà la scritta AQUALTIS; rimarra poi accesa fissa la spia del pulsante ① e la spia AVVIO/PAUSA lampeggerà.
2. SCEGLIERE IL PROGRAMMA. Ruotare la MANOPOLA PROGRAMMI versus destra o versus sinistra fino a selezionare il programma desiderato; il nome del programma comparirà sul display; adesso è associata una temperatura e una velocità di centrifuga che possono essere modificate. Sul display comparirà la durata del ciclo.
3. CARICARE LA BIANCHERIA. Apire la porta oblo. Caricare la biancheria facendo attenzione a non superare la quantità di carico indicata nella tabella programmi della pagina seguente.
4. DOSARE IL DETERSIVO. Per l'utilizzo in modalità Auto Dose non è necessario dosare il detersivo, la macchina lo preleva automaticamente in base al programma selezionato, al tipo di carico e alla direzza dell'acqua. Per l'utilizzo in modalità tradizionale vedi "Utilizzo tradizionale".
5. CHIUDERE LA PORTA OBLO'. Per aprire la porta nelle cico è in corso premere il pulsante AVVIO/PAUSA; se la spia PORTA BLOCCATA è spenta sare possibile aprire la porta. Premere nuovamente sul pulsante AVVIO/PAUSA per far ripartire il programma dal punto in cui era stato interrotto.
6. PERSONALIZZARE IL CICLO DI LAVAGGIO. Agire sugli appositi pulsanti del pannello comandi:

Modificare la temperatura e/o la centrifuga. La macchina visualizza automaticamente la temperatura e la centrifuga massime previste per il programma impostato o le ultime selezionate se compatibili con il programma scelto. Premendo il pulsante si riduce progressivement la temperatura sino al lavaggio a freddo "OFF". Premendo il pulsante si riduce progressively la centrifuga sino alla sua esclusione "OFF". Un'ulteriore pressione dei pulsanti riportera i valori a quelli massimi previsti.

! Eccezione: selezionando il programma Cotone Bianchi la temperature社会发展 in Italy, elettroniche per l'ecologia.

Impostare una partenza ritardata.

Per impostare la partenza ritardata del programma prescelto, premere il pulsante relativo fino a raggiungere il tempo di ritardo desiderato. Durante l'impostazione viene visualizzato il tempo di ritardo insieme alla scritta "Parteta: e il simbolo lampeggiante. Dopo aver impostato la partenza ritardata il Display visualizzera il simbolo fisso e il display ritornera alla visualizzazione della durata del ciclo impostato con le scritte "Finisce tra:" e la durata del ciclo. Premendo il pulsante PARTENZA RITARDATA

una sola voltaiene visualizzato il tempo di ritardo.
impostato precedentente.

Dopo l'avvio il display visualizzera la scritta "Parte tra:" ed il tempo di ritardo. Una volta trascorso il tempo di ritardo impostato, la macchina partirà e il display visualizzera

"Finisce tra:" e il tempo residuo per la fine ciclo.

Per rimuovere la partenza ritardata premere il pulsante fino a che sul display compare la scritta OFF; il simbolo si spegnerà.

Modificarelecaratteristicdelciculo.

• Premere il pulsante per attivare l'opzione; sul display comparirà il nome dell'opzione e la spia corrispondente al pulsante si accenderà.
• Premere nuovamente il pulsante per disattivare l'opzione; sul display comaprirà il nome dell'opzione più OFF e la spia si spegnerà.

! Se l'opzione selezionata non è compatibile con il programma impostato, l'incompatibilità verrà segnalata con il lampeggio della spia ed un segnale acustico (3 beep) e l'opzione non verrà attivata.
! Se l'opzione selezionata non è compatible con un'altra precedentamente impostata, la spia relativà alla prima opzione selezionata lampeggerà e verrà attivata solo la seconda, la spia dell'opzione attivata si fissera.
! Le opzioni possono variare il carico raccommando e/o la durata del ciclo.

1. AVVIARE IL PROGRAMMA. Premere il pulsante AVVIO/PAUSA. La spia relativa si fisserà e la porta oblo si bloccherà (spia PORTA BLOCCATA-0 accesa). Durante il lavaggio, sul display comparirà il nome della fase in corso e le icone relative alle fasi si illumineranno. Per cancellare un programma nelle un ciclo è in corso, mettere la lavabiancheria in pausa premendo il pulsante AVVIO/PAUSA; selezionare quando il ciclo desiderato e premere nuovamente il pulsante AVVIO/PAUSA.
2. FINE DEL PROGRAMMA. Viene individata alla scritta END accesa. La porta oblo si potra aprire immediatamente. Se la spia AVVIO/PAUSA lampeggia, premere il pulsante per terminare il ciclo. Aprire la porta, scaricare la biancheria e spegnere la macchina.

! Se si desidera annullare un ciclo più avviato, premere a lungo il pulsante. Il ciclo verrà interrotto e la macchina si spegnerà.

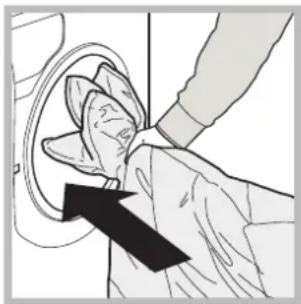

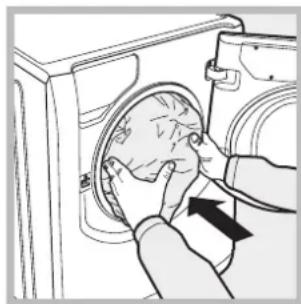

Sacchetto per trapunte, tende e capi delicati

Grazie allo speciale sacchetto fornito in dotazione, Hotpoint/ Ariston ti consente di lavare ancH e i cui capi più preziosi e delicati garantendo loro la massima protezione. Si raccomanda di utilizzare in agli caso il sacchetto per il lavaggio di trapunte e piumini con federa esterna realizzata in materiale sintetico.

Tabella programmi

Icona	Descrizione del Programma	Temp. max. (°C)	Velocità max. (giri al minuto)	Detersivi e additivi			Carico max. (Kg)	Durata ciclo
				Detersivo Lavaggio	Ammor-bidente	Candeg-gina
	Programmi Cotone							*E' possibile controllare la durata dei programmi di lavaggio sul display.
	Cotone bianchi con prelavaggio	90° 1600		●	●	-	9
	Cotone bianchi (1): bianchi e colorati resistenti molto sporchi.	60° (Max. 90°)	1600	●	●	●	9
	Cotone bianchi (2): bianchi e colorati delicati molto sporchi.	40° 1600		●	●	●	9
	Cotone colorati (3)	40° 1600		●	●	●	9
	Camicie	40°	600	●	●	●	2
	Jeans	40°	800	●	●	-	4
	Programmi speciali
	Baby: colori delicati molto sporchi.	40°	800	●	●	●	4
	Sintetici resistenti	60°	800	●	●	●	4
	Sintetici delicati	40°	800	●	●	●	4
	Bed & Bath: per biancheria da fatto e da bagno.	60° 1600		●	●	●	9
	Piumini: per capi imbotti in piuma d'oca.	30° 1200		●	●	-	3,5
	Seta: per capi in seta, viscosa, lingerie.	30°	0	●	●	-	2
	Lana: per lana, cachemire, ecc.	40°	600	●	●	-	2
	Mix 30' : per rinfrescare rapidamente capi più sporchi (non indicato per lana, seta e capi da lavare a mano).	30°	800	●	●	-	3,5
	Programmi parziali
	Risciacquo	-	1600	-	●	●	9
	Centrifuga	-	1600	-	-	-	9
	Scarico	-	0	-	-	-	9

(*) Note: circa 10 minuti dallo START, la macchina in base al carico effettuato, ricalcolera e visualizzera il tempo residuo alla fine del programma. Per tutti Test Institutes:
1) Programma di controlo secondo la norma EN 60456: impostare il programma con una temperaura di 60^ .
2) Programma cotone lungo: impostare il programma con una temperatura di 40^
3) Programma cotone corte: impostare il programma con una temperatura di 40^ .

Opzioni di lavaggio

Super Wash

Questo opzione garantisce un lavaggio di alte prestazioni grazie all'utilizzo di una maggior quantità d'acqua nella fase iniziale del ciclo e alla maggior durata del programma ed è utile per eliminare le macchie più resistenti.

Può essereutilizzata con o
senza candesgina.

Se si desidera effettuareanche il candeggio inseire la candeggina nella vaschetta 3. Nel dosare la candeggina non superare il livello "max" (vedi figura).

Se si desidera solo candeggiare alla effettuare il lavaggio completo, versare la candeggina nella vaschetta 3, impostare il programma "Risciacquo" e attivare l'opzione "Super Wash".

!Noneattivablessuiprogrammi,，，，，，，，

Stirameno

Selezionando esta opzione, il lavaggio e la centrifuga saranno opportunamente modificati per ridurre la formazione di pieghe. Al temine del ciclo la lavabiancheria effettuerà delle lente rotazioni del

cestello; le spiè "Stirameno" e AVVIO/PAUSA lampeggeranno. Per terminare il ciclo premere il pulsante AVVIO/PAUSA o il pulsante "Stirameno". Nel programma Seta la macchina terminerà il ciclo con la biancheria in amollo e la spia "Stirameno" lampeggerà. Per scaricare l'acqua e poter rimuovere il bucato è necessario premere il pulsante AVVIO/ PAUSA o il pulsante "Stirameno".

!Nonéattivabile sui programmi

Risparmia Tempo

Selezionando esta opzione si riduce la durata del programma del 30% -50% in base al ciclo scelto, garantendo al contempo un risparmio di acqua ed energia. Utilizzato quello ciclo per capi nonccessivamente sporchi.

Nonéattivable sui programmi 1,

Extra Risciacquo

Selezionando esta opzione si aumento l'efficacia del risciacquo, e si assicura la massima rimozione del detersivo. E' utile per pelli particolarmente sensibili ai detersivi. Si consiglia il suo utilizzo con la lavabiancheria a pieno carico o con l'utilizzo di elevate dosi di detersivo.

!Noneattivabile sui programmi 5,

Detersivo

La scelta e la quantità del detersivo dipendono dal tipo di tessuto (cotone, lana, seta...), dal colore, alla temperatura di lavaggio, dal grado di sporco e alla durezza dell'acqua.

Questa lavabiancheria con il sistema di auto-dosaggio del detergente e ammorbidente, aiuta ad evitare gli sprechi e proteggere l'ambiente或者其他 garantire le performance di lavaggio ottimali.

Si consiglia di:

• usare il detersivo in polvere se si effettua un prelimavaggio caricandolo in maniera "Tradizione".
• usare detersivi liquidi per capi delicati in cotone e per tutti i programmi a bassa temperatura.
  per l'utilizzo in modalita "Auto Dose System" usare solo detersivo e ammorbidente liquido. Non caricare detergenti superconcentrati, "Gel" e simili.
• usare detersivi liquidi delicati per lana e seta caricandoli in maniera "Tradizione".

! Non mescolare MAL due detersivi differenti; effettuare sempre la pulizia del serbatoio prima di inseirne uno nuovo.

Il detersivo delve essere versato prima dell'inizio del lavaggio nell'apposita vaschetta, oppure nel dosatore da porre direttamente nel cestello. In quello caso non sicouldo selezionare il ciclo Cotone con prelimavaggio.

!Non usare detersivi per il lavaggio a mano perché formano troppa schiuma.

Prepare la biancheria

• Aprire bene i capi prima di caricarli.
• Sud dividere la biancheria secondo il tipo di tessuto (simpilo sull'etichetta del capo) ed il colore facendo attenzione a separare i capi colorati da quelli bianchi;
• Svuotare letasche e controllare i bottoni;
  Non superare i valori indicati nella "Tabella Programmi" riferiti al peso della biancheria asciutta.

Quanto pesa la biancheria?

1 lenzuolo 400-500 gr.
1 federa 150-200 gr.
1 tovaglia 400-500 gr.
1 accappatoio 900-1200 gr.
1 asciugamano 150-250 gr.
1 jeans 400-500 gr.
1 camicia 150-200 gr.

Consigli di lavaggio

Camicie: utilise l'apposto programma "Camicie" per lavare camicie di diversi tipi di tessuto e colore per garantirne la massima cura.

Jeans:utilizzare I'appostoprogramma "Jeans"per tutti i capi in tessuto Denim; rovesciare i capi prima del lavaggio edutilizzare un detersivo liquido.

Baby: utilise l'apposto programma "Baby" per asportare lo sporco tipico dei bambini e rimuovere il detersivo dai panni onde evitare reazioni allergiche alla pelle delicata dei bambini. Questo ciclo è stato studiato per ridurre la carica batterica utilizzando una maggior quantità di acqua e ottimizzando l'effetto di additivi specifici igenizzanti aggiunti al detersivo.

Al temine del lavaggio la macchina effettuera delle lente rotazioni del cestello; per terminare il ciclo premere il pulsante AVVIO/PAUSA.

Seta:utilizzare I'apposto programma "Seta" per lavare tutti i capi in seta. Si consiglia l'utilizzo di un detersivo specifico per capi delicati.

Tende:utilizzare il programma "Seta" Si raccomanda di piegarle e inserirle nel sacchetto fornito in dotazione.

Lana: Hotpoint/Ariston è l'unica lavabiancheria ad aver ottenuo il prestigioso riconoscimento Woolmark

Platinum Care (M.0508) da parte di The Woolmark Company, che certifica il lavaggio in lavatrice di tutti i capi in lana,anche quelli recanti I'etichetta "solo lavaggio a mano" Con il programma "Lana" si possono lavare in lavatrice tutti i capi in lana con la garanzia delle migliorori performance.

Piumini: per lavare capi con imbottiture in piuma d'oca quali piumoni matrimoniali o singoli (non eccedenti i 3,5 kg. di peso), cuscini, giacche a vento utilizzato l'apposto programma "Piumini". Si raccomanda di caricare i piumini nel cestello ripiegandone i lembi verso l'interno (vedi figure) e di non superare i 14 di volume del cestello stesso.

Trapunte: per lavare trapunte con fodera sintetica, utilisezare I'apposto sacchetto fornito in dotazione e impostare il programma "Piumini".

Biancheria da bagno e da fatto: per lavare la biancheria di tutte la casa in un unico ciclo utilizzato il programma "Bed & Bath" che ottimizza l'utilizzo di ammorbidente e ti consente di risparmiare tempo ed energia. Si consiglia l'utilizzo di detersivo in polvere.

Macchie ostinate: è bene trattare le macchie ostinate con sapone solido prima del lavaggio e diutilizzare il programma Cotone con prelimaggio.

Sistema bilanciamento del carico

Prima di anni centrifuga, per evitare vibrazioni eccessive e per distribuire il carico in modo uniforme, il cestello effettua delle rotazioni ad una velocità leggamente superiore a quella del lavaggio. Se al termine di ripetuti tentativi il carico non fosse essere correttamente bilanziato la macchina effettua la centrifuga ad una velocità inferiore a quella prevista. In presenza di eccessivo sbilanciamento la lavabiancheria effettua la distribuzione anzichè la centrifuga. Per favore una migliorie distribuzione del carico e il suo corretto bilanciamento si consiglia di mescolare capi grande e piccoli.

! La macchina è stata progettata e costruita in conformità alle norme internazionali di sicurezza. Queste avventenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• L'apparecchio non deve essere utilizzato da persona (bambini compresi) con disponibile fisiche, sensoriali o mentali ridotte e con esperenze e conoscenze insufficienti, a meno che tale utilizzo non avvenga tanto la supervisione o le istruzioni di una persona responsabile della loro sicurezza. I bambini devono essere sorvegliati per garantire che non giochino con l'apparecchio.
• Questo appearecchio è stato concepito esclusivamente per un uso di tipo domestico.
  Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.
  Non staccare la spina dalla presa della corrente tirando il cavo, bensi afferrando la spina.
  Non toccare I'acqua di scarico, che puo raggiungere temperature elevate.
• Non forzare in nessun caso la porta l'oblo: potrebde danneggiarsi il meccanismo di sicurezza che protege da aperture accidentali.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.
• Controllare sempre che i bambini non si avvicinino alla macchina in funzione.
• Se deve essere spostata, lavorare in due o tre persone con la massima attenzione. Mai da soli perché la macchina è molto pesante.
• Prima di introdurre la biancheria controllare che il cestello sia vuoto.

Smaltimento

• Smaltimento del materiale di imballaggio: atteneri alle norme locali,osi gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche, prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il significolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Apertura manuale della porta oblo

Nel caso non sia possibile après la porta oblo a causa della mancanza di energia elettrica e volete stendere il bucato, procedere comme segue:

1. togliere la spina alla
   presa di corrente.

2. verificate che il livello dell'acqua all'interno della macchina sa inferiore rispetto all'apertura dell'oblo; in caso contrario togliere I'acqua in eccedenzaattraverso il tubo di scarico raccogliendola in un secchio come indicato in figura.

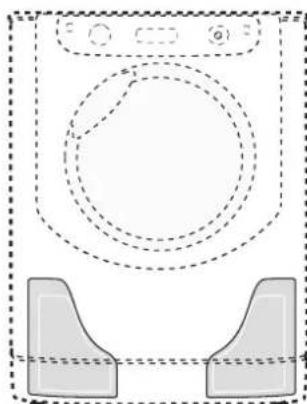

3. rimuovere il pannello di copertura sul lato anteriore della lavabiancheria (vedi pagina segunte).

1. utilizes la linguetta indicata in figura tirare verso l'esterno fino a liberare il tirante in plastica dal fermo; tirarlo successivement verso il basso fino a sentire un "click" che indica che la porta è sbloccata.

1. aprite la porta; nel caso non sia ancora possibile ripetete l'opération.

2. rimontare il pannello assicurandosi, prima di spingerlo versuso la macchina, di aver inserito i ganci nelle apposite asole.

Escludere acquae corrente elettrica

• Chiudere il rubinetto dell'acqua dopo agli lavaggio. Si limita così l'usura dell'impianto idraulico della macchina e si elimina il pericolo di perdite.
• Staccare la spina della corrente quando si pulisce la macchina e durante i lavori di manutenzione.

Pulire la macchina

La parte esterna e le parti in gomma possono essere puliti con un panno imbevuto di acqua tiepida e sapone. Non usare solventi o abrasivi.

Pulire il cassetto dei detersivi

Per estrarre il cassetto, aprirlo fino al primo fermo, poi premere la leva A aprendolo completeness, infine premere una delle levette D e tirarlo verso l'esterno (vedi figure).

Lavarlo除去l'acqua corrente;questa pulizia va effettuata frequentlymente.Avere cura di rimuovere anche eventuali residui di detergenti alla sede del cassetto sulla macchina.

Per rimontarlo occorre tenerlo accostato tutto a sinistra, facendo attenzione a centrare la guida di scorrimento ed evitare che si incastri.

Curare il cestello

• Lasciare sempre socchiusa la porta oblo per evitare che si formino cattivi odori.

Pulire la pompa

La macchina è dotata di una pompa autopulente che non ha bisogno di manutenzione. Può perché succeedere che piccoli oggetti (monete, bottoni) cadano nella precamera che protegge la pompa, situata nella parte inferiore diessa.

Assicurarsi che il ciclo di lavaggio sia terminato e staccare la spina.

Per accedere alla precamera:

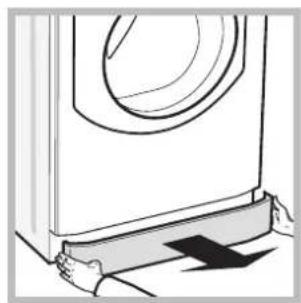

1. rimuovere il pannello di copertura sul lato anteriore della macchina premendo verso il centro, quindi spingere verso il basso da entrambe i lati ed estrarlo (vedi figure);

1. posizionare un contentore per raccogliere l'acqua che uscirà (circa 1,5 lt) (vedi figura);

2. svitare il coperchio ruotandolo in senso antiorario (vedi figura);

3. pulire accuramente l'internalo;

4. riavitare il coperchio;
5. rimontare il pannello assicurandosi, prima di spingerlo.
   verso la macchina, di aver inserito i ganci nelle apposite
   asole.

Controllare il tubo di alimentazione dell'acqua

Controllare il tubo di alimentazione almeno una volta all'anno. Se presenta screpolature e fessure va sostituito: durante i lavaggi le forti pressioni potrebbero provocare improvvise spaccature.

Può accadere che la macchina non funzioni. Prima di Telefonare all'Assistenza (vedi "Assistenza"), controllare che non si tratti di un problema facilemente risolvibile aiutandosi con il seguente elenco.

Anomalie:

La macchina non si accende.

Il ciclo di lavaggio non inizia.

La macchina non carica acqua.

La porta della macchina rimane bloccata.

La macchina carica e scarica acqua di continuo.

La macchina non scarica o non centrifuga.

La macchina vibra
molto durante lacentrifuga.

La macchina perde acqua.

Le icone relative alla "Fase in corso" lampeggiano velocamente contemporaneamente alla spia ON/OFF.

Si forma troppa schiuma.

La porta della macchina rimane bloccata.

Possibili cause / Soluzione:

• La spina non è inserita nella presa della corrente, o non abbastanza da fare contatto.
  In casa non c'é corrente.
  La porta oblo non è ben chiusa.
  Il pulsante AVVIO/PAUSA non è stato premuto.
  Il rubinetto dell'acqua non è aperto.
• Si è impostato un ritardo sull'ora di avvio (vedi "Come effettuire un ciclo di lavaggio").
• Il tubo di alimentazione dell'acqua non è collegato al rubinetto.
• Il tubo è piegato.

• Il rubinetto dell'acqua non è aperto.
  In casa manca I'acqua.
  Non c'é sufficiente pressione.
  Il pulsante AVVIO/PAUSA non è stato premuto.

• Selezionando il ciclo "Baby" o l'opzione "Stira Facile al termine del ciclo la lavabiancheria effettuera delle lente rotazioni del cestello; per terminare il ciclo premere il pulsante AVVIO/PAUSA o il pulsante "Stira Facile". Selezionando il ciclo "Seta" la macchina terminerà il ciclo con la biancheria in amollo; per scaricare l'acqua e poter rimuovere il bucato è necessario premere il pulsante AVVIO/PAUSA o il pulsante "Stira Facile".

• Il tubo di scarico non è installato fra 65 e 100 cm da terra (vedi "Installazione").
  L'estremita del tubo di scarico è immersa nell'accua (vedi "Installazione").

• Se l'abitazione si trovaagli ultimi piani di un edificio, è possibile che si verificchino fenomeni di sifonaggio, per cui la macchina carica e scarica acqua di continuo. Per eliminare l'inconveniente sono disponibili in commercio apposite valvole anti-sifonaggio.

• Lo scarico a muro non ha lo sfiato d'aria.

• Il programma non preve de lo scarico: con alcuni programmi occorre avviarlo manualmente (vedi "Programmi e opzioni").

• É attiva la opzione "Stirameno": per completeness il programma premere il pulsante AVVIO/PAUSA (vedi "Programmi e opzioni").
• Il tubo di scarico è piegato (vedi "Installazione").
• La conduttura di scarico è ostruita.

• Il filtro della pompa di scarico è intasato.

• Il cestello, al momento dell'installazione, non è stato sbloccato correttamente (vedi "Installazione").

• La macchina non è in piano (vedi "Installazione").
• La macchina è stretta tra mobili e muro (vedi "Installazione").
• Il carico è sbilanciato (vedi "Detersivi e biancheria").
• Il tubo di alimentazione dell'acqua non è ben avvitato (vedi "Installazione").
• Il cassetto dei detersivi è intasato (per pulirlo vedi "Manutenzione e cura").

• Il tubo di scarico non è fissato bene (vedi "Installazione").

• Specnere la macchina e togliere la spina alla presa, attendere circa 1 minuto quando riaccenderla. Se I'anomalia persiste, chiamare I'Assistenza.

• Il detersivo non è specifico per lavabiancheria (deve esseri la dicitura "per lavatrice", "a mano e in lavatrice", o simili).
• Il dosaggio è stato eccessivo.
• Eseguire la procedura di sblocco manuale (vedi "Precazioni e consigli").

1 Anomalie:	Possibili cause / Soluzione:
La macchina non dà buone performance di lavaggio.	I serbatoi non sono stati cariciati correttamente (ammorbidente al posting del detersivo o viceversa).Si sono mescolati due detersivi/ammorbidenti differenti.Non mescolare MAI due detersivi/ammorbidenti differenti; effettuare sempre la pulizia dei serbatoi prima di inseirme altri.Sistema "Auto Dose System" intasato perché non utilizzato per un lungo periodo: eseguire una pulizia dei serbatoi (vedi "Pulizia impostata dal'utente").
Cosa succeeds se i serbati sono pieni e li carico?	Segnali sonori (Beep) e visivi (icone sul display) indicano che il serbatoio è pieno. Se si continua a caricare il detersivo/ammorbidente, la quantità inccesso andrà nel cestello e sarelavata via al ciclo successivo.
Cosa succeeds se uso il cassetto in modo tradizionale quando i serbati sono ancora pieni?	La macchina riconoscerà automaticamente se è stato caricato detersivo in polvere o detergente liquido nel modo tradizionale e non preleverà nulla dal serbatoio. L'ammorbidente può essere uscere utilizzato solo in modalità Auto dose.
I serbati sonoanche per deter-sivo in polvere?	No, il detersivo in polvere più essere uscere utilizzato solo in modo tradizionale.
Il detersivo in polvere più anda- re nei serbati?	No, c'è una parete che evita che il detersivo in polvere possa cadere in uno dei serbati agli se il cassetto è aperto in posizione "Auto Dose System" (completamente aperto).
Cosa succeeds se nonapro il cassetto correttamente per il riempimento dei serbati?	Se il cassetto non è completamente aperto il detergente oammorbidente caricato cadrè nel cestello e sare lavato via al prossimo ciclo.
Cosa succeeds se invertio il detersivo con l'ammorbidente?	La macchina laverà con scarsi risultati e sare necessario svuotare i serbati applicando il ciclo di pulizia manuale.
Cosa succeeds se non aspetto che i serbati siano vuoti e mischio detergenti diversi?	La macchina laverà normalmente ma si raccomanda di ricaricare solo i serbati dopo il segnale comunicato alla macchina e non mischiare detersivi/ammorbidenti diversi.

! Nota: per uscire dal "Demo Mode" premere contemporanemanete per 3 sec. i due pulsanti "ON/OFF" ① e "AVVIO/PAUSA">II.

Prima di contattare l'Assistenza:

• Verificare se l'anomalia può essere risolta autonomamente (vedi "Anomalie e Rimedi);
• Riaviare il programma per controllare se l'inconveniente è stato ovviato;
• In caso negativo, contattare il Servizio Assistenza Tecnico Autorizzato.

In caso di errata installationo uso non corretto potrete assere chiamati al pagamento dell'intervento.

Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• il tipo di anomalia;
• il modello della macchina (Mod.);
• il numero di series (S/N).

Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull'apparecchio.

Assistenza Attiva 7 giorni su 7

199.199.199

NUMERO UNICO

In caso di necessità d'intervento chiamare ilNumero Unico Nazionale 199.199.199*.

Un operatore sare a completinga disposizione per fissare un appuntamento con il Centro Assistenza Tecnico Autorizzato più vicino al luogo da cui si chiama.

É attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

• Al costo di 14,25 centesi di Euro al minuto (iva inclusa) dal Lun. al Ven. delle 08:00 alle 18:30, il Sab. delle 08:00 alle 13:00 e di 5,58 centesi di Euro al minuto (iva inclusa) dal Lun. al Ven. delle 18:30 alle 08:00, il Sab. delle 13:00 alle 08:00 e i giorni festivi, per chi chiama da Telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operaatore Telefonico utilizzato.

Le sddette tariffe potrebbero essere soggette a variazione da parte dell'operaore Telefonico; per maggiori informazioni consultare il sito www.hotpoint-ariston.eu.

NL

Nederlands

Inhoud

Installatie, 50-51
