OS 992 C IX HA - Forno HOTPOINT-ARISTON - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Forno da incasso
Marca	Hotpoint-Ariston
Modello	OS 992 C IX HA
Dimensioni (L x A x P)	43.4 x 39.5 x 40.8 cm
Capacità	70 litri
Peso (stimato)	35 kg
Alimentazione elettrica	220-240 V ~ 50 Hz, 3400 W
Numero di funzioni	10 (6 universali + 4 automatiche)
Funzioni universali	Cottura multipla, Gratin, Barbecue, Bassa temperatura, Girarrosto*
Funzioni automatiche	Carne, Torte, Pane, Pizza
Livelli di cottura	4 livelli
Illuminazione interna	Lampada alogena 25 W, attacco G9
Display	Display digitale con orologio e timer
Porta	Smontabile per pulizia
Pulizia	Manuale, non utilizzare pulitore a vapore
Sicurezza	Arresto automatico in caso di surriscaldamento, blocco bambini non specificato
Consumo energetico	Classe convezione forzata - funzione Gratin (secondo norma EN 50304)
Accessori forniti	Griglia, leccarda, girarrosto*
Installazione	Da incasso, necessita di una cavità di dimensioni specifiche
Servizio post-vendita	Assistenza tecnica autorizzata, ricambi disponibili

Domande frequenti - OS 992 C IX HA HOTPOINT-ARISTON

Come impostare l'orologio del forno?

Premere il tasto orologio finché i numeri non lampeggiano. Ruotare la manopola SELEZIONE TEMPO per impostare l'ora, quindi ripetere per i minuti. Premere di nuovo il tasto per confermare.

Come utilizzare il timer?

Premere il tasto timer finché l'icona e i numeri non lampeggiano. Ruotare la manopola SELEZIONE TEMPO per impostare la durata. Premere per confermare. Un segnale acustico suona alla fine.

Come programmare una cottura automatica?

Selezionare una funzione automatica (Carne, Torte, Pane, Pizza) con il tasto FUNZIONI. La temperatura e la durata sono preimpostate. È possibile regolare la durata di qualche minuto. Infornare a freddo preferibilmente.

Come pulire la porta del forno?

Pulire il vetro con una spugna non abrasiva e un panno morbido. Per una pulizia profonda, è possibile smontare la porta: aprirla completamente, sollevare le leve delle cerniere con un cacciavite, quindi richiuderla a metà e tirarla verso di sé.

Come sostituire la lampadina dell'illuminazione del forno?

Scollegare l'apparecchio. Rimuovere il coperchio in vetro del portalampada. Sostituire la lampadina con una lampada alogena da 25 W, attacco G9 (230 V). Rimettere il coperchio. Non toccare la lampadina a mani nude.

Quali sono le funzioni di cottura disponibili?

Il forno offre 6 funzioni universali: Cottura multipla (aria calda), Gratin, Barbecue, Bassa temperatura (40-90°C), e 4 funzioni automatiche: Carne, Torte, Pane, Pizza.

Come fare una pizza con la funzione automatica?

Utilizzare la ricetta fornita: 1 kg di farina, 500 g di acqua, 20 g di sale, 20 g di zucchero, 10 cl di olio, 20 g di lievito. Lasciar lievitare 1 ora a temperatura ambiente o 30-45 min a 40°C. Infornare a freddo e selezionare la funzione Pizza.

Come risparmiare energia con questo forno?

Utilizzare le programmazioni differite durante le fasce orarie a basso costo. Per le cotture al grill, tenere la porta chiusa (risparmio di circa il 10%). Mantenere le guarnizioni pulite per evitare perdite di calore. Il forno va in standby dopo 2 minuti di inattività.

Cosa fare in caso di codice di errore sul display?

L'apparecchio visualizza 'F' seguito da un numero in caso di anomalia. Annotare il codice, il modello (Mod.) e il numero di serie (S/N) situati sulla targhetta identificativa, quindi contattare un servizio di assistenza autorizzato.

Come installare il forno in un mobile?

Assicurarsi che il mobile resista al calore e che la cavità abbia le dimensioni richieste (vedere il manuale). Posizionare le staffe in base allo spessore del mobile (16, 18 o 20 mm). Fissare il forno con 4 viti per legno nei fori del telaio. L'installazione deve essere eseguita da un professionista.

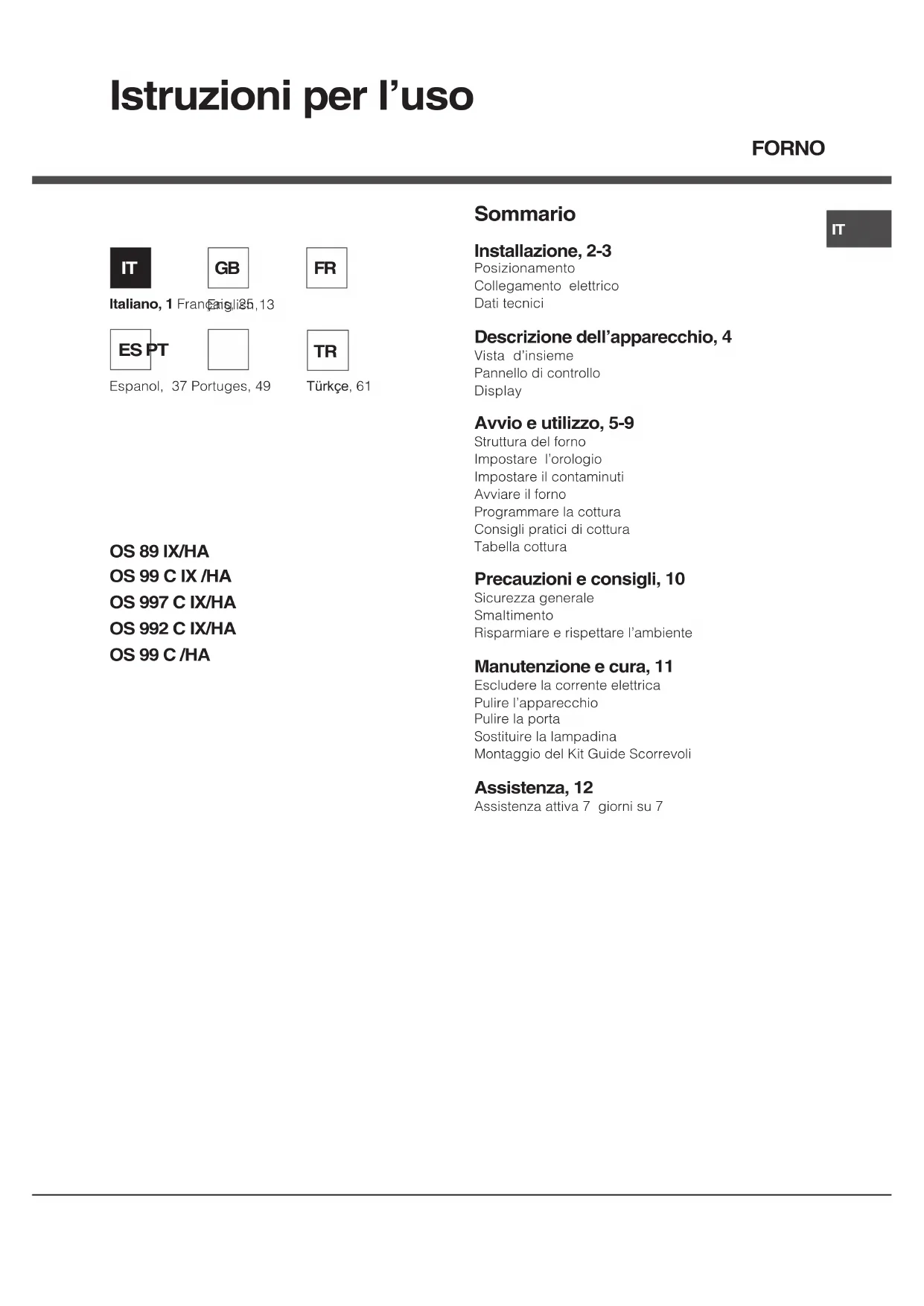

MANUALE UTENTE OS 992 C IX HA HOTPOINT-ARISTON

Collegamento elettrico

Dati tecnici

Descrizione dell'apparecchio, 4

Vista d'insieme

Pannello di controllo

Display

Avvio eutilizzato,5-9

Struttura delorno

Impostare l'orologio

Impostare il contaminuti

Avviare il fornno

Programmare la cottura

Consigli pratici di cottura

Tabella cottura

Precauzioni e consigli, 10

Sicurezza generale

Smaltimento

Risparmiare rispettare l'ambiente

Manutenzione e cura, 11

Escludere la corrente elettrica

Pulire l'apparecchio

Pulire la porta

Sostituire la lampadina

Montaggio del Kit Guide Scorrevoli

Assistenza, 12

Assistenza attiva 7 giorni su 7

Installazione

IT

! è importante conservare quello libero per poterlo consultare in agli momento. In caso di vendita, cessione o di trasloco, assicurarsi che resti insieme all'apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi averimenti.

! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Posizionamento

!Gli imballaggi non sono glucattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consiglio).

! L'installazione va effettuata secondo questo istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a persona, animali o cose.

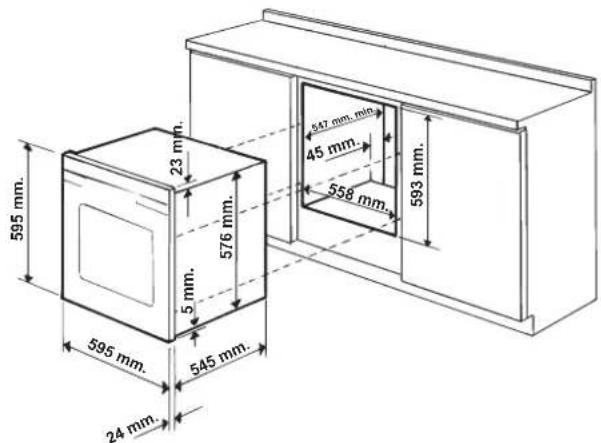

Incasso

Per garantire un buon funzionamento dell'apparecchio è necessario che il mobile abbia le caratteristiche adatte:

i pannelli adiacenti il forno devono essere di materiale resistente al calore;
- nel caso di mobili in legno impiallacciato, le colle devono essere resistenti alla temperatura di 100^
- per l'incasso delorno, sua nel caso di inserimento sottotavolo (vedi figura) che a colonna, il mobile deve ave le seguenti dimensioni:

! Una volta incassato l'apparecchio non debbono
essere possibili contatti con le parti elettriche.
Le dichiarazioni di consumo indicate in targhetta
caratteristiche sono state misurate con quello tipo di
installazione

Aerazione

Per garantire una Buona aerazione è necessario eliminare la parete posteriore del vano. É preferibile installare il forn in modo che appoggi su due listelli in legno oppure su piano continuo che abbia un'apertura di almeno 45 x 560 mm (vedi figure).

Centraggio e fissaggio

Regolare i 4 tacchetti posti lateralmente al forno, in corrispondenza dei 4 fori sulla cornice perimetrale, in base allo spessore della biancata del mobile:

spessore di 20mm rimuovere la parte mobile del tacchetto (vedi figura);

spessore di 18 mm:utilizzare la prima scanalatura, comegia predisporto dal fabbricante (vedi figura);

spessore di 16 mm:utilizzare la seconda scanalatura (vedi figura).

Per fissare l'apparecchio al mobile: après la porta del forno e avvitare 4 viti a legno nei 4 fori posti sulla cornice perimetrale.

! Tutte le parti che assicurano la protezione debbono essere fissate in modo tale da non poter essere tolte perché l'aiuto di quale utensile.

Collegamento elettrico

! I forn di cavo di alimentazione tripolare sono predisposti per il funzionamento con corrente alternata, con tensione e frequenza indicate nella targhetta caratteristiche posta sull'apparecchio (vedi除去).

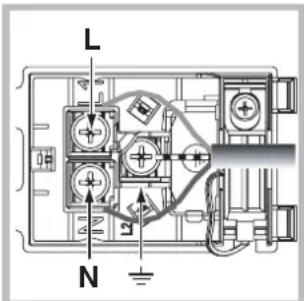

Montaggio del cavo di alimentazione

1. Apire la morsettiera facendo leva con un cacciavite sulle linguette laterali del coperchio: tirare e aprre il coperchio (vedi figura).
2. Mettere in opera il cavo di alimentazione: svitare la vite del serracavo e le tre viti dei contatti L-N- 1一 e poi fissare i cavetti fatto.

le testede viti rispettando i colori Blu (N) Marrone (L) GialloVerde 1一 (vedi figura).

1. Fissare il cavonell'appositofermacavo.

2. Chiudere il coperchio della morsettiera.

Allaccimento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il caricoindicato nella targhetto caricatteristica (vedi a fianco).

In caso di collegamento diretto alla rete è necessario interporre tra l'apparecchio e la rete un interruptore onnipolare con aperture minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrogato dall'interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50^ la temperatura ambiente.

! L'installatore è responsable del corretto
collegamento elettrico e dell'osservanza delle norme di sicurezza.
Prima di effettuare l'allacciamento accertarsi che:

• la presa abbia la messa a terra e sua norma di legge;
• la presa sia in grado di sostortare il carico massimo di potenza della macchina, indicato

nella targhetto caratteristiche (vedi除去)

• la tensione di alimentazione sia compresa nei valori nella targhetto caratteristiche (vedi除去);
• la presa sia compatibile con la spina dell'apparecchio. In caso contrario sostituire la presa o la spina; non usare prolonghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilemente raggiungibili.

! Il cavo non deve subire piegature o compressioni.
! Il cavo delve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza)
! L'azienda declina agli responsabilità qualora Queste norme non vengano rispettate.

TARGHETTA CARATTERISTICHE
Dimensioni	larghezza cm 43,4altezza cm 39,5profondità cm 40,8
Volume	It. 70
Collegamenti elettrici	tensione a 220-240V~ 50Hz potenza massima assorbita 3400W (vedi targhetta caratteristiche)
ENERGY LABEL	Direttiva 2002/40/CE sull'etichetta dei forn i elettrici. Norma EN 50304 Consumo energia dichiarazione Classse convenzione Forzata - funzione di riscaldamento: Gratin.
CE	Questa apparecchiatura è conforme alle seguenti Diretive Comunitarie: 2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modificazioni - 2004/108/CEE del 15/12/04 (Compatibleità Elettromagnetica) e successive modificazioni - 93/68/CEE del 22/07/93 e successive modificazioni. 2002/96/CE e successive modificazioni. 1275/2008 stand-by/off mode.

IT

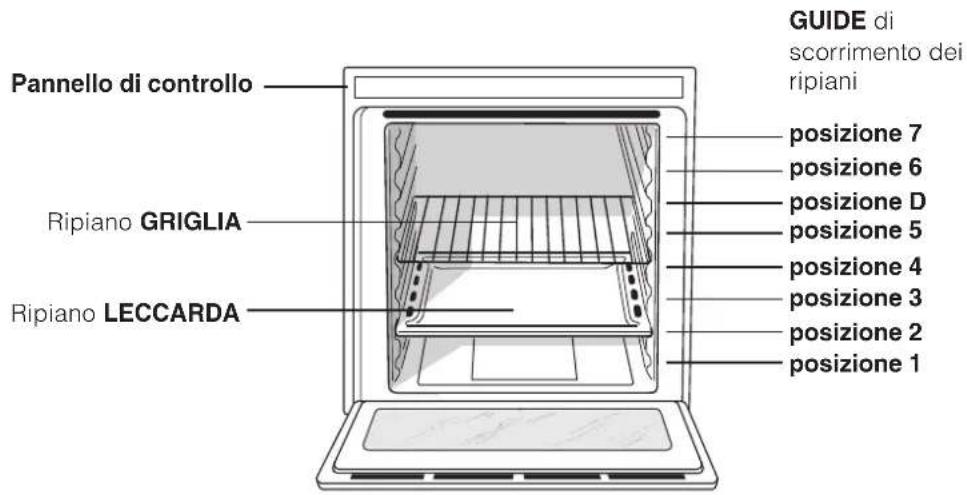

Vista d'insieme

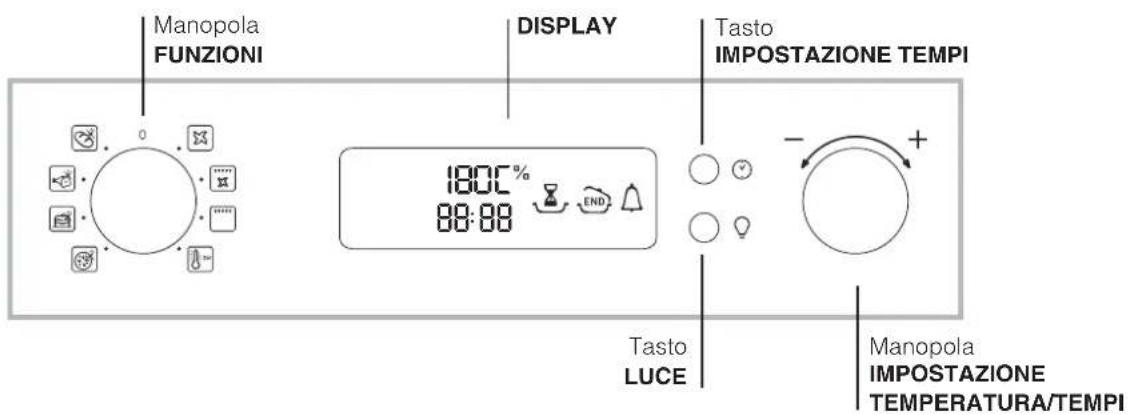

Pannello di controllo

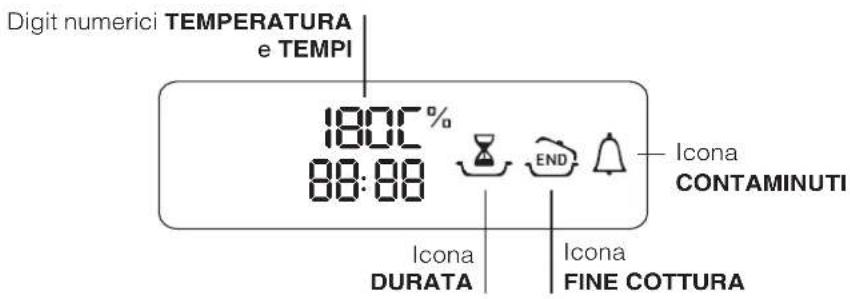

Display

Struttura delorno

Ilorno Openspace offre 70lt di capacité e la possibilità di cucinare pietanze su 4 livelli contemporaneamente o cucinare porzioni abbondanti, che non starebbero in un fornod Tradizionale.

Grazie alla ExtraLarge Space, Openspace offre 10 funzioni di cottura, di cui 6 universali, utilizzabili per qualsiasi preparazione, e 4 programmi automatici, che assicurano risultati perfetti per qualsiasi ricetta.

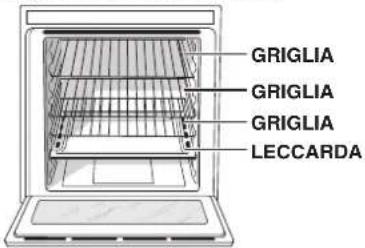

ExtraLarge Space: cottura su 4 livelli

! Alla prima accensione fare funzionare il forno a vuoto per almeno un'ora con il termostato al massimo e a porta chiusa. Poi spegnere, après la porta del forno e aerare il locale. L'odore che si avverte è dovuto all'evaporazione delle sostanze usate per proteggere il forno.

! Non appoggiare mai oggetti sul fondo del forn o perché si rischiano danni allo smalto.

! Porre sempre i recipienti di cottura sulla griglia in dotazione.

! Nel caso di cotture per le quali è prevista la lievitazione si raccomanda di non aprire la porta per non comprometerne il risultato.

Ventilazione di raffreddamento

Per ottener una riduzione delle temperature esterne, una ventola di raffreddamento genera un getto d'aria che esce tra il pannello di controllo e la porta del forno.

! A fine cottura la ventola si attiva e disattiva automaticamente finché il forno non è sufficientemente freddo.

Luce del forn

A forno spento la lampadina cui esere accesa in qualunque momento premendo il tasto luce.

Impostare l'orologio

! Si pudò impostare solo quando il forno è spento.

1. Premere il tasting finché non lampeggia il primo

digit numero sul DISPLAY e le icone sono spente;

1. ruotare la manopola IMPOSTAZIONE TEMPI verso il "+"e"-per regolare l'ora;
2. premere di nuovo il tasting finché non lampeggiano gli altri due digit numerici sul DISPLAY:
3. ruotare la manopola IMPOSTAZIONE TEMPI verso il "+"e- " per regolare i minuti;
4. premere nuovamente il tasting per confirmare.

Impostare il contaminuti

! Questa funzione non interrompe la cottura e prescinde dall'utilizzo del forno; permette solo di azionare il segnale acustico allo scadere dei minuti impostati.

1. Premere il tasting finché non lampeggiano
   I'icona e itre digit numerici sul DISPLAY;
2. ruotare la manopola IMPOSTAZIONE TEMPI verso il "+" e "-" per regolare i minuti;
3. premere nuovamente il tasto per confirmare. Seguirà la visualizzazione del conto alla rovescia al termine del quale si azionera il segnale acustico.

Avviare ilorno

1. Selezionare la funzione di cottura desiderata ruotando la manopola FUNZIONI.
2. Ilorno entra nella fase di preriscaldamento. è possibile modificare la temperature ruotando la manopola IMPOSTAZIONE TEMPERATURA.
3. Quando si avverte un segnale acustico il preriscaldamento è completo: introdurre gli alimenti.
4. Durante la cottura è sempre possibile:
5. modificare la funzione di cottura agenda sulla manopola FUNZIONI;
6. modificare la temperatura agenda sulla manopola IMPOSTAZIONE TEMPERATURA (solo per le cotture universali);
7. pianificare la durata (solo per le cotture universali) e l'ora di fine della cottura;

8. interrompere la cottura riportando la manopola FUNZIONI in posizione "0".

9. In caso di black-out, se la temperature del fornò non si è abbassata troppo, l'apparecchio è dotato di un sistema che riattiva la funzione dal punto in cui è stato interrogatto. Le pianificazioni in attesa di avvio,,invece,non vengono ripristinate al ritorno della corrente e devono essere riprogrammate.

Funzioni di cottura universali

! Tutte le funzioni hanno una temperatura di cottura preimpostata. Essa pouc essere regolata manualmente, impostandola a piacere tra 40^ e 250^ .

Nella funzione BARBECUE il valore preimpostato è un livello di potenza espressoin%.Anch'esso cui essere regolato manualmente.

Funzione MULTICOTTURA

Si attivano tutti gli elementi riscaldanti ed entra in funzione la ventola. Poiché il calore è costante in tutto ilorno, l'aria cuoce e rosola il cibo in modo uniforme. É possible utilizzato fino a un massimo di quattro ripiani contemporaneamente. Nal caso di utilizzo di più ripiani contemporaneamente ti raccomandiamo di posizionare sempre la leccarda sul ripiano inferiore. Nel caso di cottura su 4 livelli contemporaneamente ti raccomandiamo di posizionare le griglie sui ripiani 3, 5 e 6 la leccarda sul ripiano 1.

Funzione GRATIN

Si attiva l'elemento riscaldante superiore e durante una parte del cicloanche l'elemento riscaldante circolare, entrano in funzione la ventola e il girarrosto (ove presente). Unisce all'irradiazione termica unidirezionale la circolazione forzata dell'aria all'interno del forno. Ciò impedisce la bruciatura superficiale degli alimenti augmentando il potere di penetrazione del calore. Effettuare le cotture con la porta del forno chiusa.

Funzione BARBECUE

Si attiva l'elemento riscaldante superiore e il girarrosto (ove presente). Ruotando la manopola IMPOSTAZIONE TEMPERATUREA, il display indichera livelli di potenza impostabili, che vanno da 5% fino a 100% . La temperatura elevata e diretta del grill è consigliata per gli alimenti che necessitano di un'alta temperatura superficieale. Effettuare le cotture con la porta delorno chiusa.

Funzione BASSA TEMPERATURA

Questo tipo di cottura consente di lievitare, scongelare, di preparare lo yogurth, riscaldare più o meno rapidamente, cuocere lentamente a bassa temperatura. Le temperature selezionabili sono: 40, 65, 90^ .

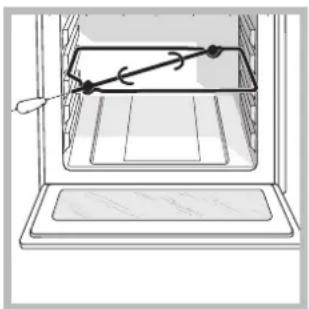

Girarrosto (solo in alcuni modelli)

Per azionare il girarosto (vedi figura) procedere come segue:

1. mettere la leccarda in posizione 1;
2. mettere il sostegno del girarrosto in posizione 3 e insere lo spiedo nell'apposto foro posto sulla parete posteriore del forno;
3. azionare il girarrosto selezionando le

funzioni o

Funzioni di cottura automatiche

! La temperatura e la durata di cottura sono prestabilitite tramite il systema C.O.P.® (Cottura Ottimale Programmata) che garantisce automaticamente un risultato perfetto. La cottura si interrompe automaticamente e ilorno avvisa quando la pietanza è cotta. La durata di cottura può essere modificata di alcuni minuti, come di seguito specificato nella descrizione delle singole funzioni.

Funzione CARNE

Utilizzare esta funzione per cuocere carni di vitello, maiale, agnello e manzo. Informare a forno freddo. E'comunque possibile informareanche a forno caldo. E'possible modificare solo la durata di -10 / + 10 minuti.

Funzione DOLCI

Questa funzione è ideale per la cottura di dolci. Informare a forno freddo. E'comunque possibile informareanche forno caldo.E'possible modificare solo la durata di-10/+15 minuti.

Funzione PANE

Utilizzato但这a funzione per realizzare del pane. Fare riferimento al capitolo segunte per la ricetta e dettagli. Per ottenere i migliori risultati vi consiglio di seguire attendentamente leindicazioni sotto riportate:

• rispettare la ricetta;

- non dimenticare di mettere 150gr (1.5 dl) di acqua fredda sulla leccarda alla posizione 7;

Infnornare a forno freddo. Nel caso in cui si desideri informare a forno caldo, a seguito di una cottura che ha raggiunto alte temperature, il display visualizzera la scritta "Hot" fino a quando la temperatura del forno raggiungera 40^ . A quello punto sera possibile informare il pane.

Funzione PIZZA

Utilizzato Questa funzione per realizzare della pizza. Fare riferimento al capitolo seguente per la ricetta e dettagli. E' Possible modificare solo la durata di -5 / + 12 minuti. Per ottenere i migliori risultati vi consigliamo di seguire attendentamente leindicazioni sotto riportate:

• rispettare la ricetta;
• il peso dell'imposto delve essere da 350g a 500g.
• ungere leggermente la leccarda e le teglie.

Informare a forno freddo. Nel caso in cui si desideri informare a forno caldo, a seguito di una cottura che ha raggiunto alte temperature, il display visualizzera la scritta "Hot" fino a quando la temperature del forno raggiungerà 120^ . A quello punto sera possibile informare la pizza.

Ricetta per la PIZZA :

Ricetta per 3 o 4 pisze: 1000g Farina, 500g Acqua, 20g Sale, 20g Zucchini, 10cl Olio di Oliva, 20g lievito fresco (oppure 2 bustini in polvere)

• Lievitatione nell'ambiente: 1 ora o funzione manuale BASSA TEMPERATURA a 40^ e lasciar lievitare per circa 30/45 minuti.
• Informare aorno freddo.

Lanciare la cottura

PIZZA.

Ricetta per il PANE (impasto massimo):

Ingredient:

1,3 Kg di farina
- 700 gr di acqua
- 25 gr di sale
- 50 gr di lievito fresco per panificazione o 4 bustine di lievito in polvere.

Preparazione:

• Mescolare la farina ed il sale in un grande recipiente.
• Diluire il lievito nell'acqua leggermente tiepida (circa 35 gradi).
• Aprire la farina a fontana.
• Versare il composto di acqua e lievito.
• Lavorare l'impasto fino ad ottenere un impasto omogeneo e poco colloso, stirandolo con il palmo della mano e ripiegandolo su se stesso per 10 minuti.
• Formare una palla,METTERE l'impasto in una ciotola e ricoprirla con pellicola trasparente per evitare che la superficie dell'impasto si secchi. Mettere la ciotola nelorno alla funzione manuale BASSA TEMPERATURA a 40^ lasciar lievitare per circa 30/45 minuti o a temperatura ambiente per circa 1 ora (il volume dell'impasto deve raddoppiare).
• Rompere I'impasto lavorandolo delicatamente e dividierlo per ottenere i diversi pani.
• Disporli sulla griglia (o su 2 o 3 griglie se desideri cuocere i pani su più livelli) con la carta forno (tagliata della stessa misura interna della leccarda) e cospargerli di farina.
• Praticare alcune incisioni con una lama affilata.
• Inflornare la griglia al ripiano 2 per la cottura su un solo livello, o le due griglie ai ripiani 1 e 4 per la cottura su due livelli e 1-3-5 per la cottura su tre livelli.
• Posizione are la leccarda al ripiano 7 e versarvi 150 gr di acqua fredda.
• Infornare a forno freddo.
• Avviare la funzione automatica
• A fine cottura, lasciar riposare i pani sulla griglia, fino a completo raffreddamento.

Programmare la cottura

! La programmazione è possibile solo après aver selezionato una funzione di cottura.

Programmare la durata di cottura

1. Premere più volte il tasting finché non lampeggiano l'icona e i tre digit numerici sul DISPLAY;
2. ruotare la manopola IMPOSTAZIONE TEMPI verso il "+"e- per regolare il tempo desiderato;
3. premere nuovamente il tastingo per confermare;
4. a tempo scaduto, sul DISPLAY compare la scritta END, ilorno termina la cottura e viene emesso un segnale acustico.
5. Esempio: sono le 9:00 e viene programmata una durata di 1 ora e 15 minuti. La funzione si arresta automaticamente alle 10:15.

Programmare la fine di una cottura

! La programmazione della fine di una cottura è possibile solo dopo aver impostato una durata di cottura.

1.Seguire la procedura da 1 a 3 descrietta per la durata;
2. poi premere il tasting non lampeggiano I'icona e i due digit numerici sul DISPLAY;
3. ruotare la manopola IMPOSTAZIONE TEMPI verso il "+"e"-per regolare l'ora;
4. premere di nuovo il tastingo finché non lampeggiano gli altri due digit numerici sul DISPLAY;
5. ruotare la manopola IMPOSTAZIONE TEMPI verso il "+"e"-per regolare i minuti;
6. premere nuovamente il tasting per confermare;
7. a tempo scaduto, sul DISPLAY compare la scritta END, il forno termina la cottura e viene emesso un segnale acustico.

Le icone e cese segnalano che è stata effettuata una programmazione. Sul DISPLAY vengono visualizzate alternativamente l'ora di fine cottura e la durata.

Per annullare una programmazione ruotare la manopola FUNZIONI in posizione "0".

Consigli pratici di cottura

MULTICOTTURA

Utilizzare le posizioni 1-3-5-6.
- Disporre la leccarda in basso e le griglie in alto.

BARBECUE

• Preriscaldare ilorno per 5 minuti.
• Effettuare la cottura a porta chiusa.
• Disporre la leccarda alla posizione 3. Inserire la griglia in posizione dal 4 al 7 in funzione dello spessore del cibo, disporre gli alimenti al centro della griglia. Esempi: costata di manzo al ripiano 4 e bacon al ripiano 6 o 7.

PIZZA o FOCACCE

• Utilizzare una teglia in alluminio leggero di un diametro massimo di 30cm , appoggiandola sulla griglia in dotazione.
• Nel caso di Puzzle molto farcite è consigliabile. insere la mozzarella a metà cottura.

Tabella cottura cavità ExtraLarge Space

Funzioni	Alimenti Peso	(Kg)	Cottura su n. ripiani N.	Posizione dei ripiani Preri				scaldamento	T em pea consigliata (°C)	Datura r cottura (minutl)
				Leccarda	Griglia 1	Griglia 2	Griglia 3
Multicottura	Crostate		1	2 o 3				Si	190	25-30
			2	1 a 2	3 a 5			Si	180	35-45
			3	1	3	5		Si	180	40-50
			4	1	3	5	6	Si	180	45-55
	Bignè		1	2 o 3				Si	190	25-35
			2	1 a 2	3 a 5			Si	190	25-35
			3	1	3	5		Si	190	30-40
			4	1	3	5	6	Si	190	30-40
	Pizza		1	2 o 3				Si	220	15-25
			2	1 a 2	3 a 5			Si	220	20-30
			3	1	3	5		Si	220	25-35
			4	1	3	5	6	Si	220	30-40
	Biscotti		1	2 o 3				Si	180	15-25
			2	1 a 2	3 a 5			Si	180	15-25
			3	1	3	5		Si	180	20-30
			4	1	3	5	6	Si	180	20-30
	Pasticci		1	2 o 3				Si	200	30-40
			2	2	5			Si	200	35-45
			3	1	4	6		Si	200	40-50
	Crème Caramel (bagno maria)		1	2 o 3				Si	170	35-45
			2	2	5			Si	170	35-45
			3	1	4	6		Si	170	40-50
	Panettone		1	1 o 2				Si	160	45-60
	Plumcake		1	2 o 3				Si	160	60-75
			2	1	4 o 5			Si	160	60-75
	Pan di spagna		1	2 o 3				Si	190	30-35
			2	2	5			Si	190	35-40
			3	1	4	6		Si	190	40-45
	Grosso pezzo di carne		1	1	2			Si	160	90-240
Gritin*	Arrostò di carne		1	2	3			No	200	35-75
	Gralin		1	3 o 4				No	190	40-60
	Grosso arrosto		1	1	2			No	200	90-120
	Grosso volatile arrosto		1	1	2			No	200	90-120
Barbecue*	Costata di manzo		1	3	4 o 5			Si	100%	20-30
	Salsicce		1	3	5 a 7			Si	100%	10-20
	Costata di maliale		1	3	5 a 7			Si	100%	15-25
	Bacon		1	3	5 a 7			Si	100%	3-6
Bassa temperatura	Lievitàzione/ Scongelamento		1	2				No	40
	Moringhe biancho		4	1	3	5	6	No	65	8-12 orc**
	Carne/Pesce		3	1	3	5		No	90	90-180**
Pane automatico	Pane (vedi ricetta)	2	1	7***	2			No
		2	2	7***	1	4		No
		2	3	7***	1	3	5	No
Carne automatico	Arrostò		1	2	3			No		60-90**
Dolci automatico	Dolci		1	2				No	35-80**
			2	2	5			No		35-60**
Pizza automatica	Pizza (vedi ricetta)		1	2				No	23-30**	25-35**
			2	2	5			No		30-35**
			3	1	3	5		No		35-40**
			4	1	3	5	6	No

• I temi di cultura sono indicativi e possono essere modificati in base ai proprio gusti personali. I temi di preriscaldamento del forno sono preimpostab modificabili manualemente.
  dalla durata preimpostata.
  *** Come da ricetta,aggiungere $0 gr di acqua nella leccarda.

! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avventenze sono fornite per ragioni di sicurezza e devono essere lette attendamente.

Sicurezza generale

L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esesto a pioggia e temporali.
- Per movimentare l'apparecchio servirsi sempre delle apposite maniglie poste sui fianchi del forno.
- Non toccare la macchina a piedi nudi o le mani o i piedi bagnati o umidi.
L'apparecchio deve essere usato per cuocere alimenti, solo da personne adulte e secondo le istruzioni riportate in quello libretto.
- Durante l'uso dell'apparecchio gli elementi riscaldanti e alcune parti della porta forno divertano molto calde. Fare attenzione a non toccarle e tenere i bambimi a distanza.
- Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del forno.
Non ostruire le aperture di ventilazione e di smaltimento di calore.
- Impugnare la maniglia di aperture della porta al centro: ai lati potrebbe essere calda.
Utilizzare sempre guanti da forno per insertire o estrarre recipienti.
Non rivestire il fondo del forno con fogli di alluminio.
Non riporre materiale inflammabile nel forno: se l'apparecchio vieneMESSO inavvertamente in funzione potrebbe incendiarsi.
- Assicurarsi sempre che le manopole siano nella posizione “●”/“○” quando l'apparecchio non è utilizzato.
Non staccare la spina alla presa della corrente tirando il cavo, bensi afferrando la spina.
Non fare pulizia o manutenzione alla aver prima staccato la spina alla rete elettrica.
- In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l'Assistenza (vedi Assistenza).
Non appoggiare oggetti pesanti sulla porta delorno aperta.
Non è previsto che l'apparecchio venga utilizzato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persona inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da

una persona responsablee della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio.

• Evitare che i bambini giochino con l'apparecchio.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali,osi gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzato il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare l'ambiente

• Azionando ilorno negli orari che vanno dal tardo pomeriggio fino alle prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche. Le opzioni di pianificazione dei funzioni, in particolar modo la "cottura ritardata" (vedle funzioni) e la "pulizia automatica ritardata" (vedi Manutenzione e cura), permiettono di organizzarsi in tal senso.
• Si raccomanda di effettuare sempre le cotture al BARBECUE e GRATIN a porta chiusa: sia per ottenerile migliori risultati che per un sensibile risparmio di energia (10% circa).
• Mantenere efficienti e pulite le guarnizioni, in modo che aderiscano bene alla porta e non procurino dispersioni di calore.

! Questo prodotto soddisfa i requisiti imposti dalla nuova Direttiva Europea sulla limitazione dei consumi energetici in standby.

Se non si eseguono operazioni per 2 minuti, l'apparecchio si dispone automaticamente in modalità standby.

La modalità standby è visualizzata con "Icona Orologic" in alta luminosità.

Non appena si interagisce nuovamente con l'apparecchio, il sistema ritorna in modalità operativa.

Manutenzione e cura

Escludere la corrente elettrica

Prima di agli operazione isolare l'apparecchio alla rete di alimentazione elettrica.

Pulire l'apparecchio

• Le parti esterne smaltate o inox e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida, e sapone neutro. Se le macchie sono difficili da asportare usare prodotti specifici. Si consiglia di sciacquare abbondamente e di asciugare dopo la pulizia. Non usare polveri abrasive o sostanse corrosive.
• L'interno del forno va pulito preferibilmente agli volta quando l'uso, quando è ancora tiepido. Usare acqua calda e detersivo, risciaquare e asciugare con un panno morbido. Evitare gli abrasivi.
  Gli accessori possono essere lavati come normali stoviglie,anche in lavastoviglie ad eccezione delle guide scorrevoli.

! Non utilizzato mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.

Pulire la porta

Pulire il vetro della porta con spugne e prodotti non abrasivi e asciugare con un panno morbido; non usare materiali ruvidi abrasivi o raschietti metallici affiliati che sono gratiare la superficie e causare la frantumazione del vetro.

Per una pulizia più accurata è possibile smontare la porta del forno:

1. après completeness la porta (vedi figura);
2. servendosi di un cacciavite, alzare e ruotare le levette F poste sulle due cerniere (vedi figura);

1. afferrare la porta ai due lati esterni, richiudendola lentamente ma non del tutto. Poi tirare la porta verso di sé extraendola dalle cerniere (vedi figura). Rimontare la porta seguendo il procedimento in senso contrario.

Controllare le guarnizioni

Controllare periodicamente lo stato della guarnizione attorno alla porta del forno. In caso risulti danneggiata rivolgersi al Centro Assistenza più vicino (vedi Assistenza). è consigliabile non usare il forno fino all'avvenuta riparazione.

Sostituire la lampadina

Per sostuire la lampadina di illuminazione del forno:

1. Togliere il coperchio in vetro del portalampada.
2. Estrarre la lampadina e sostituirla con una analoga: lampada

alogena tensione 230V potenza 25 W, attacco G 9.

1. Rimontare il coperchio (vedi figura).

! Non toccare direttamente con le mani la lampadina.

Montaggio del Kit Guide Scorevoli

Per montare le guidescorrevoli:
1. Togliere i due telai extraendoli dai distanzieri A (vedi figura).

1. Scegliere il ripiano in cui insere la guida scorrevole. Facendo attenzione al verso di estrazione della guida stessa, posizionare sul telaio prima l'incastro B e poi l'incastro C.

1. Fissare i due telai con le guide montate negli apposti fori posti sulle pareti del forno (vedi figura). I fori per il telaio sinistro sono positizonati in alto, nelle fori per quello destro sono in basso.

2. Infine incastrare i telai sui distanzieri A.

Attenzione:

L'apparecchio è dotato di unsystema di diagnostica automatica che consente di rilevare eventuali malfunzionamenti. Questi vengono comunicati dal display tramite messaggi del tipo: "F" seguito da numero. In queste casi è necessario l'intervento dell'assistenza tecnica.

! Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• Il tipo di anomalia;
• Il modello della macchina (Mod.)
• Il numero di serie (S/N)

Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull'apparecchio

Assistenza attiva 7 giorni su 7

ASSISTENZA -RICAMBI ACCESSORY 199.199.199

NUMERO UNICO

In caso di necessità d'intervento chiamare ilNumero Unico Nazionale 199.199.199*.

Un operatore sare a completa disposizione per fissare un appuntamento con il Centro Assistenza Tecnico

Autorizzato più vicino al luogo da cui si chiama.

E attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

*Al costo di 14,26 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operaatore Telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell'operaore Telefonico; per maggiori informazioni consultare il site www.aristonchannel.com.

Italiano, 1

English,13

Français, 25

Espanol, 37Portuges,49

Türkce, 61

OS 89 IX/HA

OS 99 C IX/HA

OS 997 C IX/HA

OS 992 C IX/HA

OS 99 C /HA

Contents

Installation, 14-15

Positioning

! Tutte le parti che assicurano la protezione debbono essere fissate in modo tale da non poter essere tolte perché l'aiuto di quale utensile.

Conexión electrica
