MANUALE UTENTE APD12HR DAITSU

Leggere il presente manuale

All'interno sono presenti molti consigli utili per l'uso e la manutenzione adeguati del condizionatore d'aria. Basta quale accorgimentopreventivo per risparmiare una gran quantità di tempo e denaro durante la vita del condizionatore d'aria. Nel grafico della risoluzione dei problemi si trovano molte risposte a problemi comuni. Prima di chiamare il servizio tecnico, consultare la sezione Risoluzione dei problemi.

Tapar o orificio usingo a tampa do adaptordo quando nao forutilizzato.

All'interno sono presenti molti consigli utili per l'uso e la manutenzione adeguati del condizionatore d'aria. Basta quale accorgimentopreventivo per risparmiare una gran quantità di tempo e denaro durante la vita del condizionatore d'aria. Prima di azionare il prodotto, si prega di leggere attendamene le istruzioni e conservare il manuale per riferimento futuro.

Leggere il presente manuale

All'interno sono presenti molti consigli utili per l'uso e la manutenzione adeguati del condizionatore d'aria. Basta quale accorgimentopreventivo per risparmiare una gran quantità di tempo e denaro durante la vita del condizionatore d'aria. Nel grafico della risoluzione dei problemi si trovano molte risposte a problemi comuni. Se si consulta la nostra sezione relativà alla Risoluzione dei problemi, potrebbe non essere necessario chiamare il servizio tecico.

ATTENZIONE

• Questo apparecchio più essere utilizzato da bambini a partire dagli 8 anni di età e da persona con capacité fisiche, sensoriali o mentali ridotte, o con mancanza di esperienza e conoscenze, esclusivamente con la supervisione o istruzioni riguardanti l'uso sicuro dell'apparecchio e la comprensione dei relativi pericoli. Proibire ai bambini di giocare con l'apparecchio. Le operazioni di pulizia e manutenzione non devono essere effettuate da bambini sulla supervisione di un adulto. (applicable per i paesi europei)
• Questo apparecchio non è destinato all'uso da parte di persona (inclusi i bambini) con disponà fisiche, sensoriali o mentali ridotte, o con mancanza di esperienza e conoscenze, alla la supervisione o struzioni sull'uso dell'apparecchio da parte di una persona responsabile della loro sicurezza. (applicable per tutti i paesi, tranne quelli europei)

Evitare che i bambini giochino con l'apparecchio.

• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal fabbricante, da un suo agente o da personale qualificato per evitare situazioni di pericolò.
• Il dispositorio deve essere installato seguendo le normative sul cablaggio nazionali.
  Non far funzionare il condizionatore in una stanza umida come un bagno o una lavanderia.
• L'apparecchio dotato di riscaldatore elettrico deve essere situato ad almeno un metro di distanza da materiali combustibili.
• Mettersi in contatto con un technician autorizzato per la riparazione o la manutenzione di esta unità.
• Mettersi in contatto con un installatore autorizzato per l'installazione dell'unità.

Il design e le specifiche possono essere modificati nella preavviso per miglioramenti. Consultare l'agenzia di vendita o il fabbricante per informazioni dettagliate.

APD-9CR PORTATILE SOLO FREDDO APD-12CR PORTATILE SOLO FREDDO APD-12HR PORTATILE POMPDA DI CALORE

OSSERVAZIONI UTILI

Osservazioni utili 74

PRECAUZIONI DI SICUREZZA

Normedisicurezza 75

Condizioni di Funzionamento 75

Informazioni elettriche 76

IDENTIFICAZIONE DEI PEZZI

Accessori 76

Nome dei pezzi 77

FUNZIONI DEL CONDIZIONATORE D'ARIA

Istruzioni per l'uso dei comandi elettronici 78

ISTRUZIONI PER L'USO

Istruzioni per l'uso 79

ISTRUZIONI PER L'INSTALLAZIONE

Posizionamento 81

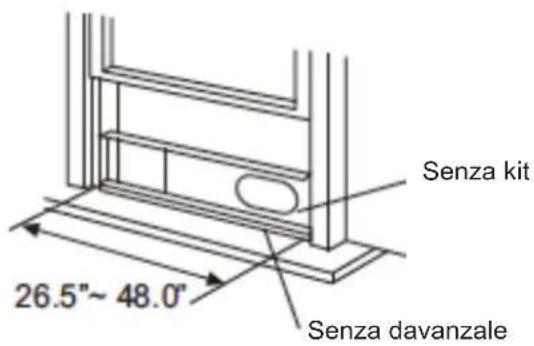

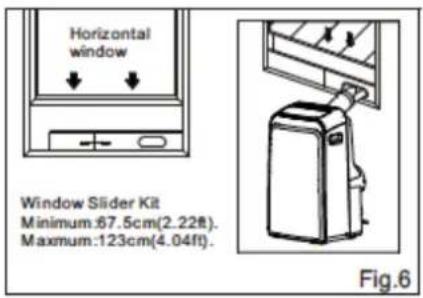

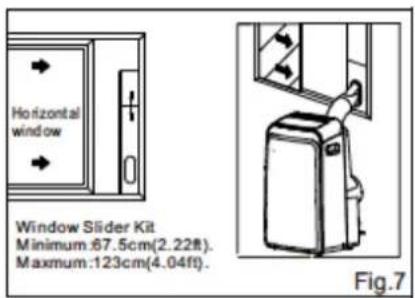

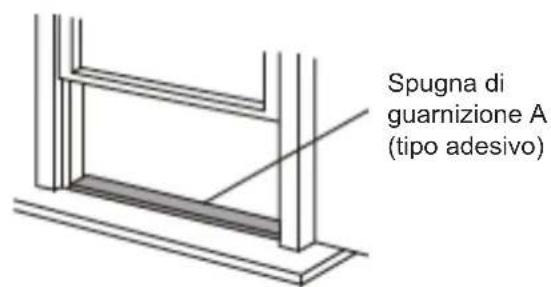

Installazione del kit a finestra 81

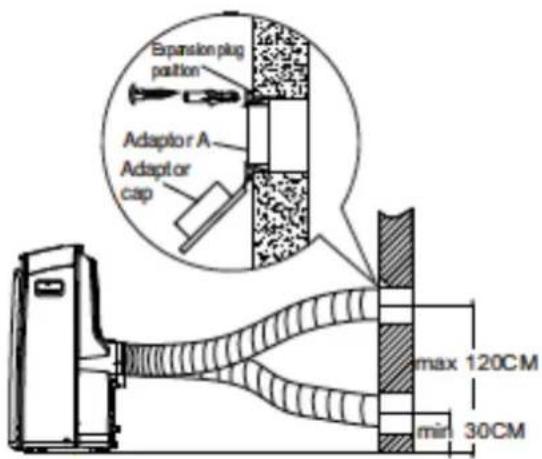

Installazione del tubo di scarico 84

Scarico dell'acqua 85

CURA E MANUTENZIONE

Cura e manutenzione 86

CONSIGLI PER LA RISOLUZIONE DI PROBLEMI

Risoluzione dei problemi 87

NOTA:

I dati sulle prestazioni indicate sull'etichetta energetica si basano sul test delle condizioni di INSTALLazione del condotto di scarico dell'aria non esteso e essere adattatore A & B (il condotto e l'adattatore A & B sono indicati nel grafico degli accessori del Manuale di istruzioni). Vedi figura a destra.

Quando il condizionatore d'aria viene usato nei paesi europei, devono essere seguite le informazioni qui indicate:

SMALTIMENO: Non smaltire il prodotto insieme ai rifiuti urbani generici. è necessaria una raccolta differenziata per un trattamento speciale.

Lo smaltimento di questo appearecchio con i rifiuti domestici è vietato.

É possible smaltire il prodotto in diversi modi:

A) Il comune ha istituito sistemi di raccolta per i quali i rifiuti elettronici sono essere smaltiti Gratisamente per l'utente.
B) Quando si acquista un nuovo prodotto, il rivenditore ritirera il vecchio prodotto Gratisamente.
C) Il produttore ritirera gratuiteamente gli apparecchi vecchi per il loro smaltimento.
D) I prodotti vecchi contengono risorse preziose, possono essere venduti ai commercianti di rottami metallici.

Lo smaltimento selvaggio dei rifiuti nei boschi e nelle ambiente mette seriamente in pericolò la vostra salute in caso di perdite di sostanze nocive nell'acqua e nella terra, per via del loro ingresso nella catena alimentare.

ATTENZIONE

• Questo apparecchio non è destinato all'uso da parte di persona (inclusi i bambini) con disponà fisiche, sensoriali o mentali ridotte, o con mancanza di esperienza e conoscenze,enza la supervisione o istruzioni sull'uso dell'apparecchio da parte di una persona responsabile della loro sicurezza.
• Evitare che i bambini giochino con l'apparecchio.

Norme di sicurezza

Per evitare lesions all'utente o ad altre persone e danni alle cose, seguire le istruzioni indicate di seguito. Un funzionamento non corretto dovuto alla mancanza di conoscenza delle istruzioni potrebbe essere pericoloso.

Farlo sempre Non farlo mai

• Il condizionatore deve essere usato in modo da proteggerlo dall'umidità. è bene infatti evitare condense, schizzi d'acqua, ecc. Non situare e conservare il condizionatore in un luogo dove cui cadere in acqua o in altri liquidi. Scollegare immediatamente dall'impianto elettrico.
• Trasportare sempre il condizionatore in verticale ed uso sempre nelle situato su una superficie stabile e livellata.
• Spagnere l'apparecchio quando non si usa. Contattare sempre una persona qualificata per effettuare riparazioni. Se il cavo di alimentazione è danneggiato delve essere riparato da personale qualificato.
• Mantenere una distanza di almeno 30 cm intorno all'unità da muri, mobili e tende.

• Se il condizionatoreiene urtato durante l'uso, spegnerlo e scollegarlo immediatamente dall'alimentazione elettrica.

• Non far funzionare il condizionatore in una stanza umida come un bagno o una lavanderingia.

• Non toccare l'unità con le mani umide o bagnate o a piedi nudi.
• Non premere i pulsanti del pannello di controllo con qualsiasi casa diversa delle vostre dita.
• Non rimuovere nessuno dei coperchi fissi. Non usare mai l'apparecchio se non funzione correttamente oppure se è caduto o è danneggiato.
• Non usare mai la spina per avviare ed arrestare l'unità.
• Usare sempre l'interruttore del pannello di controllo.
• Non coprire o ostruire le griglie di entrata ed uscita dell'aria.
• Non usare prodotti chimici pericolosi per la pulizia o in contatto con l'unità. - Non usare l'unità in presenza di sostanze o vapori infiammabili come alcohol, insetticidi, benzina, ecc.
• Non permettere ai bambini di far funzionare l'unità nella supervisione di un adulto.
• Non usare quello prodotto per funzioni diverse da quella descritte nel presente manuale di istruzioni.

Risparmio energetico

• Usare l'unità della misura raccomandata per la stanza.
• Situare l'unità dove i mobili non ostruiscano il flusso dell'aria.
• Mantenere persiane et tende chiuse durante le ore di sole.
• Mantenere i filtri puliti.
• Tenere chiuse porte e finestre per mantenene la temperatura desiderata all'interno.

Condizioni di Funzionamento

• Il condizionatore deve funzionare all'intervallo di temperatura indicato di seguito:

MODALITÀ TEMPERATURA AMBIENT

RAFFREDDAMENTO 17°C (62°F)~35°C (95°F)

ASCIUGATURA 13°C (55°F)~35°C (95°F)

RISCALDAMENTO (tippo a pompa di calore) 5°C (41°F)~30°C (88°F)

RISCALDAMENTO (tipoa riscaldamento elettrico) <30°C/88°F

Strumenti necessari per l'installazione del kit a finestra

1. Cacciavite (a stella medio)
2. Metro a nastro o rollina metrica
3. Coltello o forbici
   4.Sega (nel caso in cui il kit a finestra dovesse essere tagliato perché la finestra è troppo stretta per poterlo installare cosi com'è)

WARNING

Per la vostra sicurezza

Non conservare o usare benzina od和其他 liquidi e vapori infiammabili nelle vicinanze di quello o di un'alto appearechio.
- Evitare la formazione di fuochi o scintille. Non usare una prolonga o un adattatore. Non rimuovere nessuna spina dal cavo elettrico.

WARNING

Informazioni elettriche

• Assicurarsi che la fornitura elettrica sia adeguata al modello scelto. Queste informazioni sono indicate sulla targhetta delle caratteristiche, situata sulla parte laterale dell'armadietto, dietro la griglia.

• Assicurarsi che il condizionatore d'aria sia ben collegato a terra. Per minimizzare il rischio di shock elettrici e di incendi, un buon collegamento a terra è importante. Il cavo elettrico è equipaggiato con una spina con messa a terra per la protezione contro scosse elettriche pericolose.

• Il condizionatore d'aria deve essere usato collegandolo ad una presa provvista di messa a terra. Se la presa che si desidera usare non è adeguatamente messa a terra o protetta con un fusibile, è necessario chiamare un elettricista qualificato per installare una presa adeguata.

• Assicurarsi che la presa sia accessibile dopo aver installato l'unità.

Accessori

PEZZI NOME DEI PEZZI QUANTITÀ
oppure	Tubo di scarico ed adattatori I e B(a bocchetta piatta o rotonda, a secondadel modello)Kit per finestra scorrevole e bullone	1 gruppo
	Adattatore di scarico a muro A (*) 1 pz
	Adattatore B (bocchetta rotonda)(*) 1 pz
	Tassello a espansione e vite per legno (*) 4 / pz
	Guarnizione di tenuta 3 / pz
	Telecomando e batteria(Solo per modelli con telecomando)	1 pz
	Tubo di scarico e adattatore per il tubo discarico (*)	1 pz

NOTA: Pezzi originali (^*) , alcuni modelli ne sono sprovvisti

• Controllare tutti gli accessori inclusi nella confezione e le istruzioni di installmente per il loro uso.

NOTA: Tutte le immagini del presente manuale sono a titolo puramente illustrativo. Il vosto condizionatore d'aria potrebbe essere leggermente diverso. La forma attuale è prevalente.

NOMI DEI PEZZI

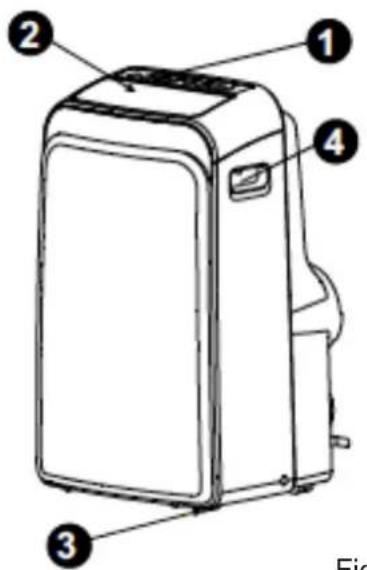

Anteriore

Fig. 1

1. Pannello di controllo
2. Aletta orizzontale della feritoia (oscilla automaticamente)
3. Rotella
4. Maniglia da transporte (su entrambi i lati)

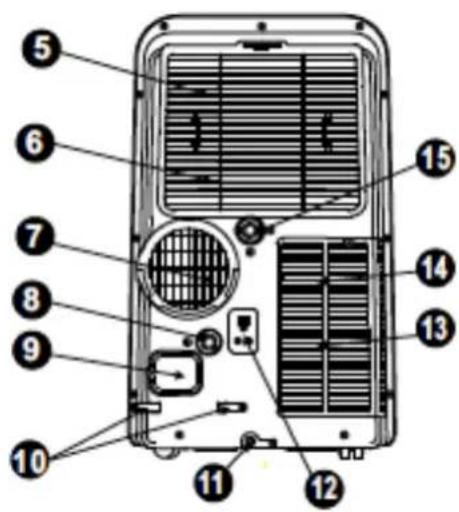

Posteriore

Fig. 2

1. Filtro dell'aria superiore (dietro la griglia)
2. Aspirazione dell'aria superiore
3. Uscita dell'aria
4. Uscita di scarico (solo per i modelli con pompa di calore)
5. Cavo di alimentazione esterno
6. Fermo del cavo di alimentazione (usato solo quando si conserva l'apparecchio)
7. Vaschetta inferiore di drenaggio
8. Supporto della spina di alimentazione (usato solo quando si conserva l'apparecchio) Filtro dell'aria inferiore (dietro la griglia)
9. Aspirazione dell'aria inferiore
10. Uscita di drenaggio

ISTRUZIONI PER L'uso DEL COMANDI ELETTRONICI

Prima di cominciare, familiarizzare a fondo con il pannello di controllo e con il telecomando e tutte le loro funzioni, quindi seguire il symbolo delle funzioni desiderate.

L'unità peut essere controllata solo dal pannello di controllo o con il telecomando.

NOTA: Il presente manuale non include il funzionamento del telecomando, per ulteriori informazioni consultare <> >> sulla confezione.

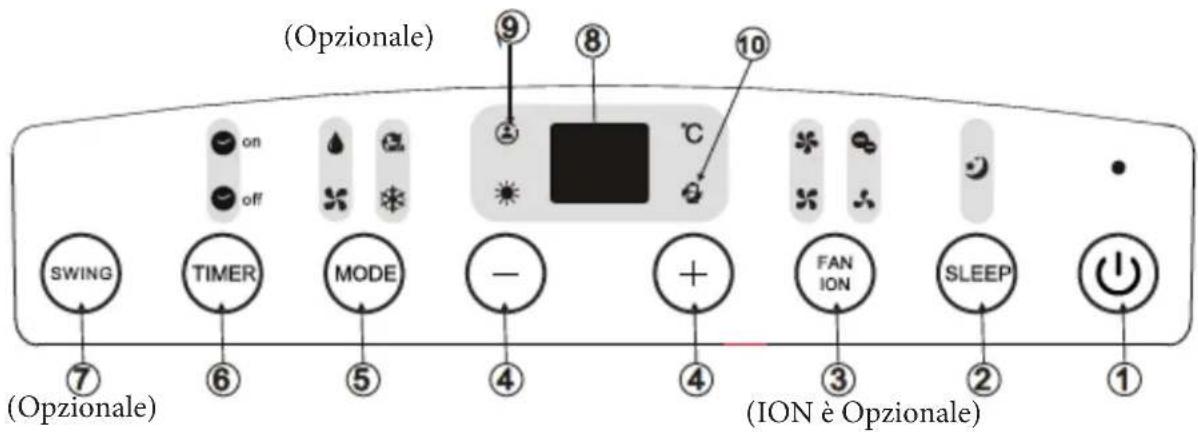

PANNELLO DI CONTROLLO DEL CONDIZIONATORE D'ARIA

Fig. 3

NOTA: Alcuni modelli sono dotati del pulsante SLEEP al posto del pulsante ECO.

1. Pulsante POWER

Viene usato per iniziare la funzione SLEEP/ECO.

1. Pulsante FAN/ION (il pulsante ION è opzionale) Comanda la velocità del ventilatore. Premere per selezionare la velocità del ventilatore in quattro pas LOW, MED, HI e AUTO.

La spia della velocità del ventilatore si illumina in diverse impostazioni del ventilatore, fattie eccezione per la modalità AUTO. Quando si selezione la velocità del ventilatore AUTO, tutte le spie del ventilatore si spengono. NOTE: Premere quello pulsante per 3 secondi per iniziare la funzione ION. Verra alimentato il generatoreagliioni per aiutare nella rimozione di polline e impurità dall'aria e raccoglieri nel filtrlo. Premerlo nuovamente per 3 secondi per arrestare la funzione ION.

4. Pulsante UP (+) e DOWN (-)

Usati per regolare (aumentare/diminuire) le impostazioni della temperatura in incrementi di 1^ / 2^ (o 1^ ) in un intervallo da 17^ / 62^ a 30^ ( 88^ ) (o 86^ ) oppure le impostazioni del TIMER in un intervallo di 0 24 ore.

Pulsante UP (+) e DOWN (-)

NOTA: La temperatura può essere visualizzata via in gradi Fahrenheit che in gradi Celsius. Per passare da una visualizzazione all'altra, premere e tenere premuti i pulsanti Up e Down contemporaneamente per 3 secondi.

5. Pulsante MODE

Seleziona la modalità di funzionamento adeguata. Ogni volta che si preme il pulsante viene selezionata una modalità nella sequenza AUTO, COOL, DRY, FAN ed HEAT (tranne nel modello a solo raffreddamento). La spia di indicazione della modalità si accende nelle diverse modalità.

6. Pulsante TIMER

Programma per l'arresto del tempo AUTO OFF, insieme ai pulsanti +e . La spia di individazione on/of del timer si illumina al di sotto delle impostazioni on/off del timer.

7. Pulsante SWING

(Applicabile escludivamente ai modelli con funzione di oscillazione automatica)

Viene usato per iniziare la funzione di oscillazione automatica.

Quando l'unità è in funzione, premere il pulsante SWING per arrestare la feritoia all'angolazione desiderata.

8. Display a LED

Mostra la temperatura impostata su ^ o su "F" (non si visualizza) e le impostazioni automatiche del timer.

Durante le modalità DRY e FAN, viene migliorata la temperature della stanza.

Codici di erre e codice di protezione:

E1- Errone del sensore della temperatura ambiente-Scollegare e ricollegare l'unita all'alimentazione elettrica. Se I'errone si ripete, chiamare il servizio technique.

E2- Errone del sensore della temperatura dell'evaporatore-Scollegare e ricollegare l'unità all'alimentazione elettrica. Se l'errone si ripete, chiamare il servizio technique.

E3- Errone del sensore della temperatura del condensatore
Scollegare e ricollegare l'unità all'alimentazione elettrica.

Se l'errone si ripete, chiamare l'assistenza tecnica (su alcuni modelli).

E4- Errone di comunazione del display
Scollegare e ricollegare l'unità all'alimentazione elettrica.
Se l'errone si ripete, chiamare il servizio technique.

P1-La vaschetta inferiore e piena-Collegare il tubo di drenaggio e scaricare l'acqua raccolta.

Se la protezione ripete, chiamare il servizio tecnico.

9. Funzione FOLLOW ME/TEMP SENSING (opzionale)

NOTA: Questa funzione può essere attivataanche dal telecomando. Il telecomando funziona come termostato a distanza, permiettendo un controllo preciso della temperatura nella sua ubicazione.

Per attivare la funzione Follow Me/Temp Sensing, suntare il telecomando verso l'unità e premere il pulsante Follow Me/Temp Sensing. Il display del telecomando alla la temperature attuale nella sua posizione. Il telecomando invia quello segnale al condizionatore agli 3 minuti prima di premere nuovamente il pulsante Follow

Me/Temp Sensing. Se l'unità non riceve il segnale Follow Me/Temp Sensing per un intervallo di 7 minuti, emetterà un segnale acustico perindicare che la modalità Follow Me/Temp Sensing è terminata.

10. Funzione POWER MANAGEMENT

Quando la temperatura ambientale è inferiore (in modalità raffreddamento) o superiore (in modalità riscaldamento) a quella impostata per un certo periodo di tempo, l'unità attivera automaticamente la funzione di gestione dell'alimentazione. Spia della gestione dell'alimentazione. Quando la temperatura ambientale è superiore (in modalità raffreddamento) o inferiore (in modalità riscaldamento) a quella impostata, l'unità disattivera automaticamente la funzione di gestione dell'alimentazione. La spia di gestione dell'alimentazione si spegne e il compressore e (o) il motore del ventilatore si attiva.

Istruzioni per l'uso

Funzionamento RAFFREDDAMENTO

• Premere il pulsante "MODE" sino a quando la spia "COOL" non si illumina.

• Premere i pulsanti ADJUST "+" o "-" per selezionare la temperature desiderata per la camera. La temperatura cui essere impostata in un intervallo di 17^ - 30^ / 62OF - 88^ (o 86^ ).

• Premere il pulsante FAN SPEED per impostare la velocità del ventilatore.

Funzione HEAT (solo in modelli sulla funzione di raffreddamento)

Premere il pulsante MODE dato a quando la spia HEAT non si illumina.

• Premere i pulsanti ADJUST "+" o "-" per selezionare la temperature desiderata per la camera. La temperature può essere impostata in un intervallo di 17^ - 30^ / 62^ - 88^ (o 86^ ).
• Premere il pulsante FAN SPEED per impostare la velocità del ventilatore. In alcuni modelli la velocità del ventilatore non può essere regolata in modalità RISCALDAMENTO.

Modalità ASCIUGATURA

Premere il pulsante MODE fino a quando la spia DRY non si illumina.

• In esta modalità non è possibile selezionare una velocità del ventilatore o regolare la temperature. Il motore del ventilatore funziona alla velocità Bassa.
• Tenere chiuse le porte e le finestre affinche la deumidificazione abbia un effetto migliorare.
• Non collegare il tubo alla finestra.

Funzionamento AUTO

Quando il condizionatore d'aria si imposta in modalità AUTO, selezionera automaticamente la funzione raffreddamento, riscaldamento (solo in modelli senza funzione di raffreddamento), oppure ventilatore, a seconda della temperatura selezionata e di quella della stanza.
- Il condizionatore controllera la temperatura della stanza automaticamente alla temperatura impostata.
- In modalità AUTO, non è possible selezionare la velocità del ventilatore.
NOTA: In modalità AUTO, si illuminano le spie della modalità AUTO e della modalità attivata al momento.

Funzionamento del VENTILATORE

Premere il pulsante MODE fino a quando la spia FAN non si illumina.

• Premere il pulsante FAN SPEED per impostare la velocità del ventilatore. La temperatura non può essere regolata.
• Non collegare il tubo alla finestra.

Funzionamento del TIMER

Quando l'unità è in funzione, premere il pulsante Timer per,iniziare il programma di arresto automatico,la spia TIMER OFF si illumina.Premere il pulsante UP o DOWN per selezionare I'ora desiderata.Premere nuovamente il pulsante TIMER entro 5 secondi per iniziare il programma di attivazione automatica.La spia TIMER ON si accende.Premere il pulsante UP o DOWN per selezionare I'ora di accensione automatica desiderata.

• Con l'unità spenta, premere il pulsante Timer per avviare il programma di accensione automatica, premerlo nuovamente entro cinque secondi per iniziare il programma di spegnimento automatico.
• Premere o tenere premuto il pulsante verso l'alto (UP) o verso il basso (DOWN) per cancellare il tempo dell'avvio automatico in incrementi di mezz'ora, fino a 10 ore, quindi in incrementi di 1 ora fino a 24 ore. Si comincera a contare alla rovescia il tempo rimanente fino all'avvio.
• Ilsystema visualizzera automaticamente le temperature impostate in precedenza se non viene eseguita nessuna funzione entocinque secondi.
• Accendendo o spegnendo in qualsiasi momento l'unità, oppure riportando le impostazioni del timer a 0.0 la programmazione di avvio/spegnimento automatico viene cancellata.
  Programma di arresto del timer.
• Quando avviene un malfunzionamento (E1,E2,E3 o E4), verrà cancellataanche la programmazione di avvio/ spegnimento automatico.

Oscillazione automatica
Fig. 4

Funzione SLEEP/ECO

Premere quello pulsante, la temperatura selezionata auminerà (raffreddamento) o diminuira (riscaldamento) di 1^ / 2^ (o 1^ ) agli 30 minuti. La temperatura, quando, auminerà (raffreddamento) o diminuira (riscaldamento) di 1^ / 2^ (o 1^ ) dopo altri 30 minuti. Questa nuova temperatura verrà mantenuta per 7 ore prima di tornare alla temperatura selezionata all'origine. Con ciò termina la modalità SLEEP/ECO e l'unità continua a funzionare com'era programmata anteriormente. NOTE: Questa funzione non è disponibile durante le modalità FAN o DRY.

Altre caratteristiche

Riavvio automatico (su alcuni modelli)

Se l'unità si spegne improvisamente per mancanza di corrente, si riavviera automaticamente con l'ultima funzione impostata quando viene ripristinata l'alimentazione.

Attendere 3 minuti prima di riprendere il funzionamento

Dopo l'arresto dell'unità, non è possible riprenderne il funzionamento nei primi 3 minuti. In quello modo si protege l'unità. Il funzionamento si avviera automaticamente dopo 3 minuti.

Regolazione della direzione del flusso dell'aria

La feritoia non cui estere regolata automaticamente.

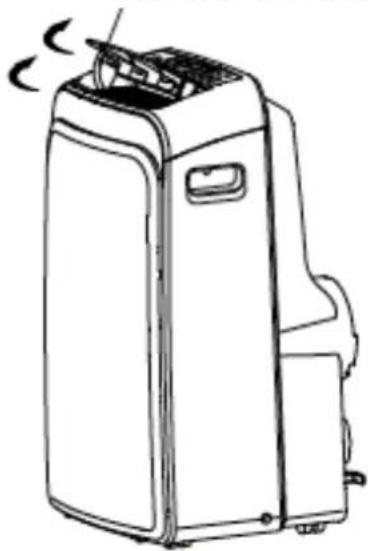

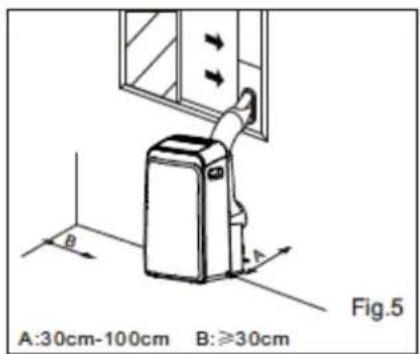

Regolazione automatica della direzione del flusso dell'aria (Fig. 4):

• Quando l'alimentazione è accesa la ferroia si après completeness.

Premere il pulsante SWING del pannello o del telecomando per iniziare la funzione oscillazione automatica.

-La feritoia oscillatora versuso l'alto e verso il basso automaticamente.
- Non spostare le feritoie manualmente.

ISTRUZIONI PER L'INSTALLAZIONE

Posizionamento

• Il condizionatore d'aria deve essere situato su una base solida per ridurre al minimo il rumore e le vibrazioni. Per un positioningamento sicuro e protetto, situire l'unità su una superficie pianà e livellata abbastanza solida per poter sostenerla.

• L'unità è dotata di ruote per aiutare il posizionamento, ma deve ruotare su superfici lisce e piane. Prestare attenzione quando si fa ruotare su superfici con tappeti. Non far ruotare l'unità su oggetti.

• L'unità deve essere posizionata nelle vicinanze di una presa dotata di messa a terra.
• Non situare ostacoli intorno agli ingressi o alle uscite dell'aria dell'unità.
• Lasciare da 30 a 100 cm di spazio alla parete per un condizionamento dell'aria efficiente.

Installazione del kit scorrevole a finestra

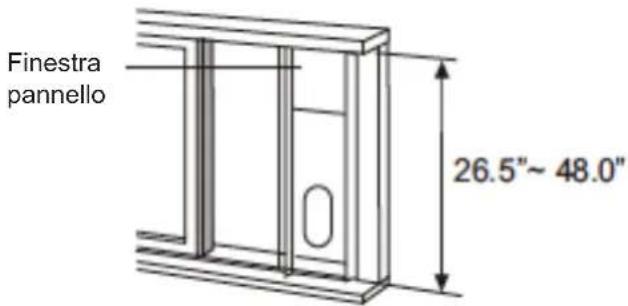

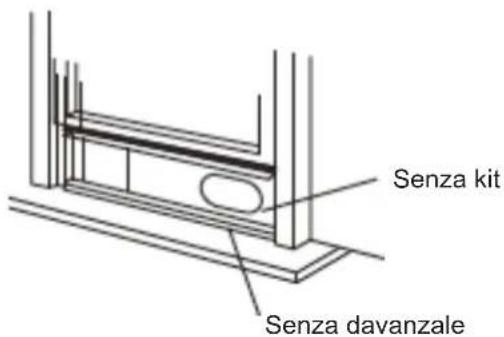

Il kit scorrevole a finestra è progettato per adattarsi alla maggior parte delle applicazioni adeguate a finestre orizzontali e verticali standard, tuttavia potrebbe essere necessario improvisare/modificare alcune procedure di installatione per alcuni tipi di finestra. Fare riferimento alle Fig. 6 e 7 per le aperture minima e massima della finestra. Il kit scorrevole a finestra più essere fissato con un bullone (consultare la Fig. 7a)

Nota: Se l'apertura della finestra è inferiore alla lunghezza minima indicata del kit scorrevole a finestra, praticare inessa un foro per adattarla all'apertura della finestra. Non praticare mai il foro nel kit scorrevole a finestra.

Fig. 8

Fig. 9
Fig. 10

Fig. 11

Installazione in una finestra con doppi vetri

1. Tagliare la spugna di guarnizione (tip con adesivo) alla lunghezza adeguata ed applicarla al davanzale. Fig. 8.
2. Collegare il kit per finestra scorrevole al davanzale della finestra. Regolare la lunghezza del kit per finestra scorrevole a seconda della larghezza della finestra, accoriare il kit regolabile se la larghezza della finestra è inferiore a 26,5 pollici.

Aprière la finestra a doppi vetri e situare il kit per finestra scorrevole al davanzale. Fig. 9.

1. Tagliare la spugna di guarnizione (tipco con adesivo) alla lunghezza adeguata ed applicarla alla parte superiore della finestra. Fig. 10.
2. Chiudere bene i doppi vetri della finestra.
3. Tagliare la spugna di guarnizione (tip con adesivo) alla lunghezza adeguata e sigillare lo spazio tra la parte superiore delle due finestre (interna ed esterna). Fig. 11.

Spugna di guarnizione A (tipoadesivo)
Fig. 12

Installazione in una finestra con doppi vetri scorrevole

1. Tagliare la spugna di guarnizione (como con adesivo) alla lunghezza adeguata ed applicarla al telaio della finestra. Fig. 12
2. Collegare il kit per finestra scorrevole al davanzale della finestra. Regolare la lunghezza del kit per finestra scorrevole a seconda della larghezza della finestra, accoriare il kit regolabile se la larghezza della finestra è inferiore a 26,5 pollici.

Aprière la finestra a doppi vetri e situare il kit per finestra scorrevole al davanzale. Fig. 13

1. Tagliare la spugna di guarnizione (tipco con adesivo) alla lunghezza adeguata ed applicarla alla parte superiore della finestra. Fig. 14.
2. Chiudere bene i doppi vetri della finestra.
3. Tagliare la spugna di guarnizione (tip con adesivo) alla lunghezza adeguata e sigillare lo spazio tra la parte superiore tra le due finestre (interna ed esterna). Fig. 15.

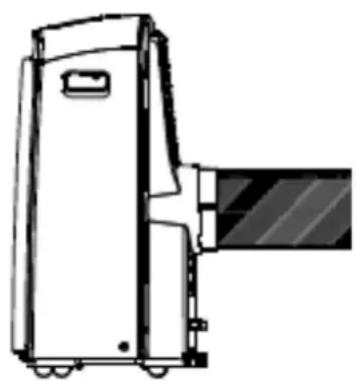

NOTA: Tutte le immagini del presente manuale sono a titolo puramente illustrativo. L'unità acquistata potrebbe essere leggermente diversa. La forma attuale è prevalente.

Fig. 13
Fig. 14

Fig. 15

Fig. 16a Fig. 16b

Fig. 17

Fig. 18

Fig. 19

Installazione del tubo di scarico:

Il tubo di scarico e l'adattatore devono essere installati o rimossi a seconda della modalità d'uso.

Modalità RAFFREDDAMENTO, RISCALDAMENTO (tipopompa di calore) o AUTO.	Installare
Modalità VENTILATORE, DEUMIDIFICAZIONE o RISCALDAMENTO (tipocaldo elettrico)	Rimuovere

1. Installare l'adattatore B e l'adattatore I nel tubo di scarico come migliorato nella Fig. 16a o nella Fig. 16b. Fare riferimento alle pagine anteriors per l'installazione del kit a finestra.
2. Reinsere il gancio del tubo di nell'alloggiamento del tubo dell'uscita dell'aria e far scorrere verso il basso il tubo di scarico in direzione della freccia (vedi Fig. 17) per l'installazione.

Il tubo di scarico più essere installato nella parete (Non applicabile ad unità alla sua adattatore A, tasselli di espansione e viti per legno degli accessori).

1. Realizzare un foro nella parete. Installare l'adattatore di scarico a parete A sulla parete (all'esterno) usando 4 tasselli a espansione con viti per legno, assicurandosi di fissarlo bene. (Vedi la Fig. 18)
2. Collegare il tubo di scarico all'adattatore di scarico a parete A.

Nota:

Coprige il tubo usando il tappo dell'adattatore quando non si usa.

• Il tubo di scarico può essere compresso o esteso leggermente a seconda delle necessità dell'installazione, ma è preferibile Maintainere la lunghezza del tubo al minimo.

IMPORTANT:

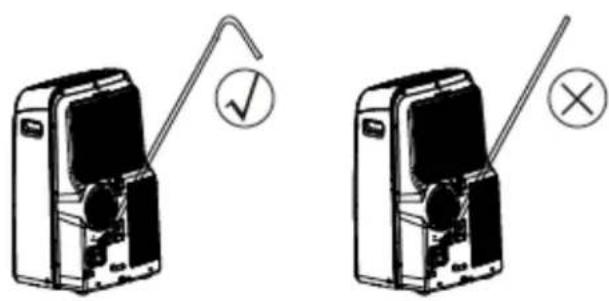

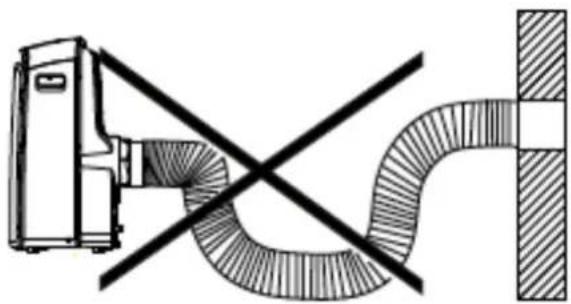

NON PIEGARE MAI IL TUBO DI SCARICO (vedi Fig. 19)

ATTENZIONE

Assicurarsi che non sia presente nessun ostacolo intorno all'uscita dell'aria del tubo di scarico (entro uno spazio di 500~mm ) affinché ilsystema di scarico funzioni correttamente.

Fig. 21bFig. 21a

Scarico dell'acqua:

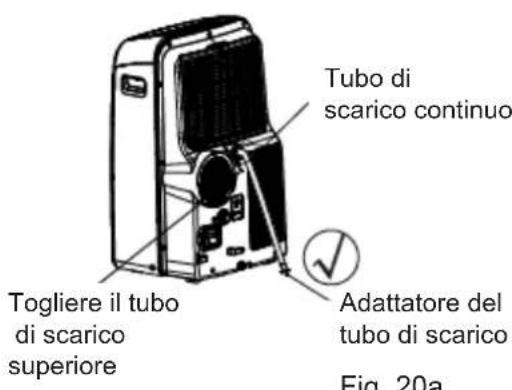

• Durante le modalità di deumidificazione, togliere il tappo di scarico superiore alla parte posteriore dell'unità, installare il connettore di scarico (attacco femmina universale da 5/8) con un tubo da 34 (acquistato localmente). Per i modellienza connettore di scarico, basta connettere il tubo di scarico al foro. Situare l'estremità libera del tubo direttamente nella zona di drenaggio. Fare riferimento alle Fig. 20a.

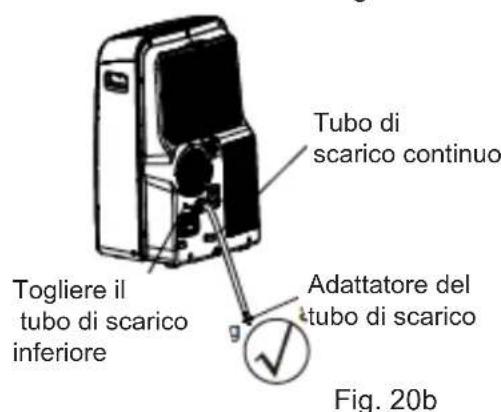

• Durante le modalità di riscaldamento, togliere il tappo di scarico inferiore alla parte posteriore dell'unità, installare il connettore di scarico (attacco femmina universale da 5/8) con un tubo da 14 (acquistato localmente). Per i modelli senza connettore di scarico, basta connettere il tubo di scarico al foro. Situare l'estremità libera del tubo direttamente nella zona di drenaggio. Fare riferimento alle Fig. 20b.

NOTA:

Assicurarsi che il tubo sia sicuro e che non siano presenti perdite. Dirigere il tubo verso l'uscita, assicurandosi che non siano presenti pieghe che possano arrestare il flusso dell'acqua. Situare l'estremità del tubo dello scarico assicurandosi che la sua estremità sa rivolta verso il basso per far scorrere l'acqua alla problema. (Vedi Fig. 20a, 20b, 21a). Non situarlo mai rivolto verso l'alto. (Vedi Fig. 21b).

• Quando il livello dell'acqua della vaschetta inferiore raggiunge un certo limite, l'unità emette per 8 volte un segnale acustico ed il display digitale alla P1. A questo punto il processo di condizionamento dell'aria/ deumidificazione si arresta immediamente. Tuttavia, il motore del ventilatore continuera a funzionare (è una situazione normale).

Spostare con attenzione l'unità verso una posizione di scarico, rimuovere l tappo di drenaggio inferiore e permettere all'acqua di fluire (Fig. 22). Reinstallare l tappo di drenaggio e riavviare l'unità fino a quando il symbolo P1 non scompare. Se l'erreore si ripete, chiamare il servizio tecnico.

NOTA: Assicurarsi di reinstallare il tappo di scarico inferiore prima di usare l'unità.

Fig. 22

Filtro superion (estrare)

Fig. 23

Rimuovere la vite ed estrarre il filtro dell'aria inferiore

Filtro superio (installare)

Installare il filtro inferiore usando le vite

Fig. 25

Fig. 24

Fermo

Cavo di alimentazione

Spina di alimentazione

Spina di alimentazione

CURA E MANUTENZIONE

IMPORTANT:

1) Assicurarsi di scollegare l'unità prima di realizzare operazioni di pulizia o di manutenzione.
2) Non usare benzina, diluente o altri prodotti chimici per pulire l'unità.
3) Non lavare l'unità diretamente sotto il rubinetto o con una pompa.

Potrebbe causare pericoli dovuti all'elettricità.
4) Se il cavo di alimentazione è danneggiato delve essere riparato da personale qualificato.

1. Filtro dell'aria

Pulire il filtrato almeno una volta agli due settimane per evitare che un malfunzionamento del ventilatore inferiore dovuto a presenza di polvere.

• Questa unità dispone di due filtri. Estrarre il filtro superiore in direzione della freccia (Fig. 23), quando rimuovere il filtrto.
  Rimuovere il filtro inferiore allentando la vite, rimuovere il filtro come migliorato nella Fig. 23.
• Lavare il filtro dell'aria immergendolo delicatamente in acqua tiepida (circa 40^ / 104^ ) con un detergente neutro. Sciacquare il filtro ed asciugarlo all'ombra.
• Montare il filtro superiore dopo la pulizia e successivement il filtro inferiore usando la vite (vedi Fig. 24).

2. Custodia dell'unità

• Usare un panno imbevuto di detergente neutro per pulire la custodia dell'unità. Terminare con un panno pulito asciutto.

3. Unità inattiva per un lungo periodo di tempo

• Rimuovere il tappo in gomma situato sul retro dell'unità e collegare un tubo allo scarico. Situare l'estremità libera del tubo direttamente nella zona di drenaggio della del pavimento (vedi Fig. 20 e 21).
• Rimuovere il tappo dello scarico inferiore, tutte l'acqua presente nella vaschetta inferiore verrà drenata (vedi Fig. 22).
• Mantenere l'apparecchio in funzione in modalità FAN per mezza giornata in una stanza calda per asciugare l'interno dell'apparecchio stesso ed evitare la formazione di muffa.
• Arrestare l'apparecchio e scollegarlo dall'alimentazione, avvolgere il cavo e avvolgerlo con il nastro (Fig. 25). Rimuovere le batterie dal telecomando.
• Pulire il filtro dell'aria ed installario nuovamente.

RISOLUZIONE DEI PROBLEMI

PROBLEMI POSSIBILI CAUSE	SOLUZIONI SUGGERITE
1. L'unità non si avvia premendo il pulsante on/off	- P1 viene visualizzato sul display Scaricare l'accapità.	qua presente nella vaschetta inferiore.
	- La temperature dellaStanza è inferiore a quella impostata.(Modalità Raffreddamento)	Azzerare la temperature.
2. Non raffredda abbastanza	- Le finestre o le porte dellaStanza non sono chiuse.	Assicurarsi che tutte le finestre e le porte siano chiuse.
	- Ci sono fonti di riscaldamento nellaStanza.Ri	nuovere le fonti di riscaldamento, se possibile.
	- Il tubo di scarico dell'aria non è connesso o è bloccato.	Collegare il tubo ed assicurarsi che funzioni correttamente.
	- La temperature impostata è troppo alta. Diminui	uire la temperature impostata.
	- Il filtrò dell'aria è bloccato alla polvere. Pulire	il filtrò dell'aria.
4. Rumore o vibrazioni - Il pavimento non è livellato o non è abbastanza piano.		Situire l'unità su un pavimento piano e livellato, se possibile.
5. Gorgoglio - Il rumore proviene dal flusso del refrigerante che scorre all'interno del condizionatore.		Questo è normale.
6. Si spegne l'alimentazione in modalità riscaldamento	- Si mette in funzione la protezione automatica per surriscaldamento. Quando la temperature dell'aria di scarico supera i 70°C/158°F, l'apparecchio si arrosta.	Accendere nuovamente l'apparecchio quando si è raffreddato.
