MANUALE UTENTE 34UM64P LG

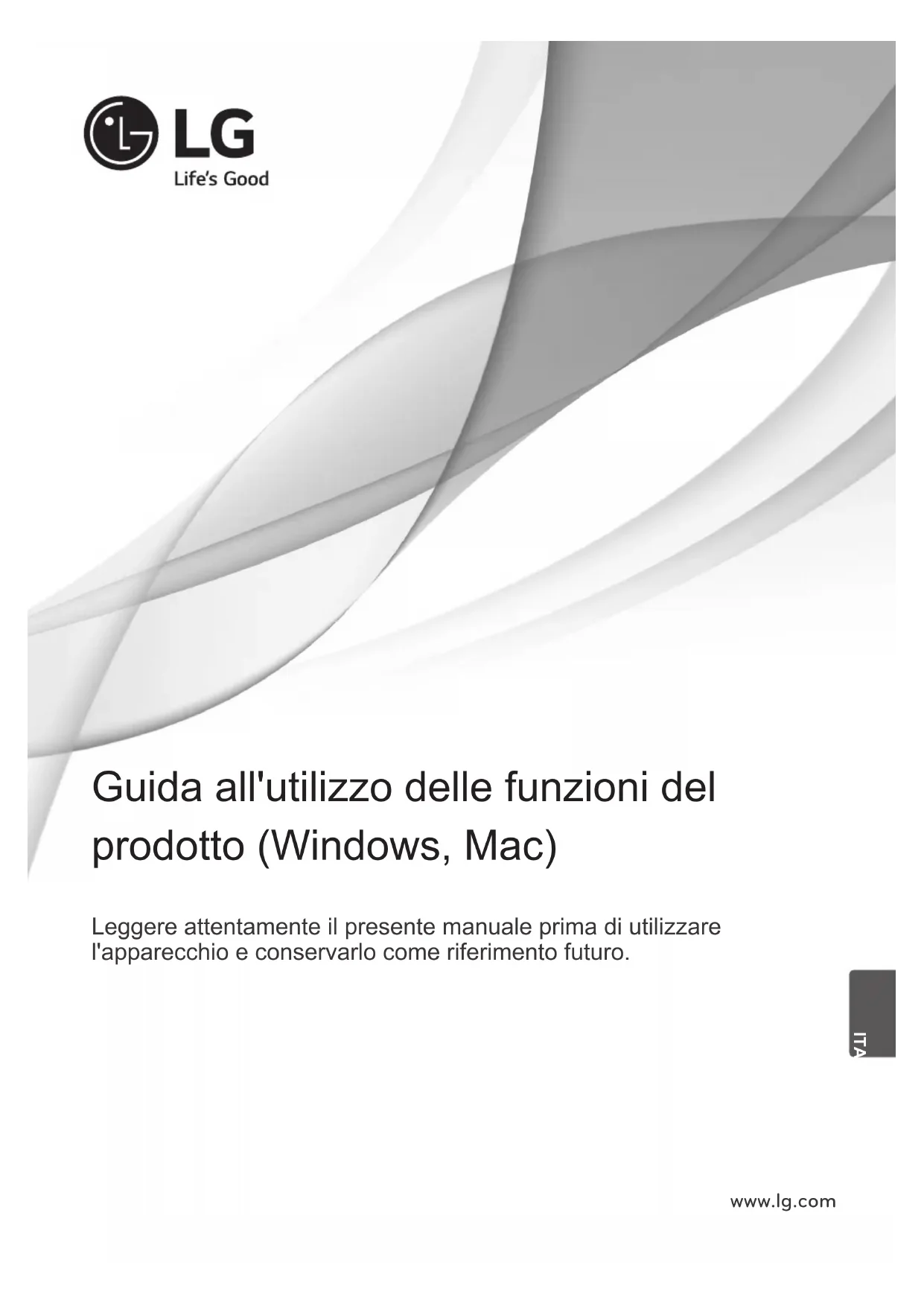

Guida all'utilizzo delle funzioni del

prodotto (Windows, Mac)

Leggere attentamente il presente manuale prima di utilizzare

l'apparecchio e conservarlo come riferimento futuro.

 Se la scheda video non viene impostata sulla risoluzione consigliata (ottimale), il testo potrebbe apparire sfocato, lo schermo potrebbe risultare offuscato, l'area di visualizzazione potrebbe essere troncata oppure il display potrebbe essere non allineato.  La procedura di configurazione potrebbe essere diversa a seconda del computer e/o del sistema operativo in uso. Inoltre, alcune schede video potrebbero non supportare determinate risoluzioni. In tal caso, contattare il produttore del computer o della scheda video per ricevere assistenza.  Alcune schede video non supportano la risoluzione 2560 x 1080. Si consiglia di utilizzare una scheda video che supporti la risoluzione 2560 x 1080. Anche se si imposta la risoluzione 2560 x 1080 sul PC, l'output effettivo del PC potrebbe non supportare tale risoluzione. Scheda graficaInterfaccia Sistema operativoDVI-D HDMI DP (DisplayPort)Win XP Win Vista Win 7 Win 8.1 Mac2560 x 1080Intel HD3000 o superiore O O ONessun limiteAMDHD54XX/HD64XX/HD77XX o superioreO O ONVIDIA GeForce 300 o superiore O O O ATTENZIONE

 Il metodo di impostazione può variare in base al computer e al sistema operativo. Potrebbe non essere possibile selezionare alcune risoluzioni a seconda delle prestazioni della scheda video. In tal caso, consultare il manuale utente del computer e/o della scheda video. <PASSAGGIO 1> <PASSAGGIO 2> <PASSAGGIO 3>

3 Scegliere il menu "Impostazioni" e selezionare una risoluzione ottimale. (2560 x 1080) 4 Fare clic sul pulsante [Applica] per completare l'impostazione della risoluzione. 5 Selezionare il pulsante [Avanzate]. 6 Selezionare la scheda [Monitor] e impostare la frequenza verticale su 60 Hz nella colonna "Frequenza di aggiornamento". 7 Fare clic sul pulsante [Applica] per completare l'impostazione della frequenza ottimale. [Windows XP]

1 Spostare il puntatore del mouse su un'area vuota nella schermata di Windows (senza icone né barre delle applicazioni) e fare clic con il pulsante destro del mouse. 2 Quando viene visualizzato il menu a comparsa, fare clic su "Proprietà". 2560 by 1080 pixels 2560 by 1080 pixels 6

Guida all'utilizzo delle funzioni del prodotto (Windows)

Precauzioni per la modifica della risoluzione

Requisiti di sistema * Per le connessioni HDMI, potrebbe essere richiesto di applicare impostazioni personalizzate dal pannello di controllo della scheda grafica o di eseguire l'aggiornamento all'ultimo driver della scheda grafica.* Le impostazioni di supporto sono soggette a modifica.* Il cavo DVI-D Dual è necessario per supportare la risoluzione 2560 x 1080.3

Scegliere il menu "Impostazioni

schermo" e selezionare una

risoluzione ottimale.(2560 x 1080)

Fare clic sul pulsante [Applica]

per completare l'impostazione della

Selezionare il pulsante

Selezionare la scheda [Monitor]

e impostare la frequenza verticale

su 60 Hz nella colonna "Frequenza

Fare clic sul pulsante [Applica]

per completare l'impostazione della

Spostare il puntatore del mouse

su un'area vuota nella schermata

di Windows (senza icone né barre

delle applicazioni) e fare clic con il

pulsante destro del mouse.

Quando viene visualizzato il

menu a comparsa, fare clic su

Scegliere il menu "Impostazioni"

e selezionare una risoluzione

Fare clic sul pulsante [Applica]

per completare l'impostazione della

Selezionare il pulsante

Selezionare la scheda [Monitor]

e impostare la frequenza verticale

su 60 Hz nella colonna "Frequenza

Fare clic sul pulsante [Applica]

per completare l'impostazione della

Spostare il puntatore del mouse

su un'area vuota nella schermata

di Windows (senza icone né barre

delle applicazioni) e fare clic con il

pulsante destro del mouse.

Quando viene visualizzato il

menu a comparsa, fare clic su

"Risoluzione dello schermo".

[Windows 7,Windows 8.1] Screen resolution resolutionschermo 2

- Screen Split: consente di dividere automaticamente lo schermo del monitor nei layout desiderati.

- Auto Resolution: consente di passare automaticamente alla risoluzione ottimale quando il monitor è collegato al PC in

* Il software indicato in precedenza può essere installato utilizzando il CD in dotazione al prodotto o scaricato come

versione più recente dal sito Web di LG Electronics.

* Scheda grafica: si consiglia di utilizzare una scheda grafica che supporti la risoluzione 2560 x 1080.

Istruzioni di installazione

- Installazione con il CD in dotazione:

inserire il CD del software incluso nella confezione del prodotto nell'unità CD del PC e installare LG Monitor Software.

È anche possibile scegliere di installare Screen Split / Auto Resolution.

- Download dal sito Web di LG Electronics:

visitare il sito Web LG Electronics (www.lg.com) e scaricare il software più recente per il modello in uso.

Nella schermata principale del CD

selezionare LG Monitor Software.

Nel passaggio di selezione delle

funzioni, scegliere di installare

Installazione completata

Interfaccia supportata Sistemi operativi supportati

Installazione di LG Monitor Software

- Priorità di installazione (richiesta/opzionale): opzionale

- Utilizzo: la risoluzione e la frequenza vengono regolate per il monitor.

Istruzioni di installazione

- Installazione con il CD in dotazione:

inserire il CD del manuale utente incluso nella confezione del prodotto nell'unità CD del PC e installare il driver.

- Download dal sito Web di LG Electronics:

visitare il sito Web LG Electronics (www.lg.com) e scaricare il software più recente per il modello in uso.5

ITALIANO Screen Split (software Screen Split del MONITOR)

- Priorità di installazione (richiesta/opzionale): opzionale

- Utilizzo: consente di dividere automaticamente lo

schermo del monitor nei layout desiderati (2 sezioni, 3

sezioni o 4 sezioni).

Istruzioni di installazione

- Installazione con il CD in dotazione:

inserire il CD del software incluso nella confezione del

prodotto nell'unità CD del PC e installare LG Monitor

Nella finestra Select Options (Seleziona opzioni),

selezionare Screen Split e continuare.

- Download dal sito Web di LG Electronics:

visitare il sito Web LG Electronics (www.lg.com) e

scaricare il software più recente per il modello in uso.

Fare doppio clic sull'icona del collegamento sul

Fare clic sull'icona della barra delle applicazioni in

basso a destra dello schermo del PC.

Selezionare "I accept the terms of the agreement"

(Accetto i termini del contratto) nella schermata relativa al

contratto di licenza e fare clic sul pulsante [Next (Avanti)].

Al termine dell'installazione, riavviare il sistema.

* Per informazioni dettagliate sull'utilizzo del software,

consultare la guida del programma.

1. Fare clic sull'icona della barra delle applicazioni in

basso a destra dello schermo del PC.

2. Selezionare un layout dello schermo.

3. Viene applicato il layout a schermo diviso.

ITALIANO Dual Link-Up (funzione PBP del monitor)

- Utilizzo: il monitor visualizza simultaneamente le

schermate di 2 sorgenti in ingresso.

* L'immagine mostrata di seguito potrebbe essere diversa

dal prodotto in uso.

1. Collegare il monitor a due sorgenti in ingresso.

2. Premere il pulsante joystick sul retro del monitor.

4. Regolare le impostazioni a seconda delle sorgenti in

* Per informazioni dettagliate sull'utilizzo del software,

consultare il manuale utente del prodotto.

* Il manuale utente del prodotto è incluso nel CD in

dotazione ed è disponibile per il download dal sito Web

5. Viene applicata la funzione DUAL LINK-UP. LetturaMenu PBPMonitor offUscita 1

ITALIANO Guida all'utilizzo delle funzioni del prodotto (Mac)

Requisiti di sistema

Precauzioni per la modifica della risoluzione * Per le connessioni HDMI, potrebbe essere richiesto di applicare impostazioni personalizzate dal pannello di controllo della scheda grafica o di eseguire l'aggiornamento all'ultimo driver della scheda grafica.* Le impostazioni di supporto sono soggette a modifica.* La risoluzione 2560 x 1080 è supportata solo se viene utilizzato un cavo DVI-D Dual o un adattatore DVI-D Dual.* La risoluzione 2560 x 1080 potrebbe non essere supportata in caso di collegamento tramite HDMI.  Se la scheda video non viene impostata sulla risoluzione consigliata (ottimale), il testo potrebbe apparire sfocato, lo schermo potrebbe risultare offuscato, l'area di visualizzazione potrebbe essere troncata oppure il display potrebbe essere non allineato.  La procedura di configurazione potrebbe essere diversa a seconda del computer e/o del sistema operativo in uso. Inoltre, alcune schede video potrebbero non supportare determinate risoluzioni. In tal caso, contattare il produttore del computer o della scheda video per ricevere assistenza.  Alcune schede video non supportano la risoluzione 2560 x 1080. Si consiglia di utilizzare una scheda video che supporti la risoluzione 2560 x 1080. Anche se si imposta la risoluzione 2560 x 1080 sul PC, l'output effettivo del PC potrebbe non supportare tale risoluzione. <Passaggio 1>

[Mac] Scheda graficaInterfaccia Sistema operativoDVI-D HDMI DP (DisplayPort)Win XP Win Vista Win 7 Win 8.1 Mac2560 x 1080Intel HD3000 o superiore O O ONessun limiteAMDHD54XX/HD64XX/HD77XX o superioreO O ONVIDIA GeForce 300 o superiore O O O1. Nella barra Dock, fare clic sull'icona Preferenze di Sistema.4. Nella scheda Monitor, selezionare Effetto genio. Lo schermo è ora impostato sulla risoluzione consigliata (2560 x 1080). 3. Selezionare Effetto scala, quindi selezionare una risoluzione desiderata e una frequenza di aggiornamento. Le impostazioni sono ora completate. 2. Quando viene visualizzata la finestra Preferenze di Sistema, selezionare "Monitor".8

Interfaccia supportata Sistemi operativi supportati

Screen Split Opzionale O O O O O O O 10.7 / 10.8 X

* Per informazioni dettagliate sull'utilizzo del software,

consultare il manuale utente del prodotto.

* Il manuale utente del prodotto è incluso nel CD in

dotazione ed è disponibile per il download dal sito Web

- Utilizzo: il monitor visualizza simultaneamente le

schermate di 2 sorgenti in ingresso.

* L'immagine mostrata di seguito potrebbe essere

diversa dal prodotto in uso.

1. Collegare il monitor a due sorgenti in ingresso.

2. Premere il pulsante joystick sul retro del monitor.

4. Regolare le impostazioni a seconda delle sorgenti in

- Screen Split: consente di dividere automaticamente lo schermo del monitor nei layout desiderati.

* Il software indicato in precedenza può essere installato utilizzando il CD in dotazione al prodotto o scaricato come

versione più recente dal sito Web di LG Electronics.

* Scheda grafica: si consiglia di utilizzare una scheda grafica che supporti la risoluzione 2560 x 1080.

Introduzione/requisiti di sistema di LG Monitor Software

Dual Link-Up (funzione PBP del monitor)

5. Viene applicata la funzione DUAL LINK-UP. LetturaMenu PBPMonitor offUscita 1

ITALIANO Screen Split (software Screen Split del monitor)

- Priorità di installazione (richiesta/opzionale): opzionale

- Utilizzo: consente di dividere automaticamente lo

schermo del monitor nei layout desiderati (2 sezioni, 3

sezioni o 4 sezioni).

Istruzioni di installazione

- Installazione con il CD in dotazione:

inserire il CD del software incluso nella confezione del

prodotto nell'unità CD del PC e installare Screen Split.

- Download dal sito Web di LG Electronics:

visitare il sito Web LG Electronics (www.lg.com) e

scaricare il software più recente per il modello in uso.

* Per informazioni dettagliate sull'utilizzo del software,

consultare la guida del programma.

1. All'avvio del programma di installazione, fare clic su

[Continue (Continua)].

Durante l'installazione, è necessario accettare il contratto

2. Immettere la password dell'utente con privilegi

avanzati e fare clic su [Install Software (Installa software].

3. Fare clic su [Close (Chiudi)] per completare la

procedura di installazione.

1. Fare clic sull'icona della barra delle applicazioni in

basso a destra dello schermo del PC.

2. Selezionare un layout dello schermo.

3. Viene applicato il layout a schermo diviso.

- Fare clic sull'icona Screen Split sulla barra dei menu.

- Cercare "Screen Split" nella ricerca Spotlight.

- Finder → Applicazioni → Eseguire Screen Split
