MANUALE UTENTE 55LB700V LG
MAKING CONNECTIONS Italiano
Collegare il televisore all’antenna centralizzata
con un cavo RF (75 Ω).
Utilizzare uno sdoppiatore del segnale
per usare più di 2 televisori.
Se la qualità dell’immagine è scarsa,
installare correttamente un amplificatore
del segnale per migliorarla.
Se la qualità dell’immagine è scarsa con
un’antenna collegata, provare a riallineare
l’antenna nella direzione corretta.
Il cavo e il convertitore dell’antenna non
presa satellitare con un cavo RF satellitare (75 Ω).
MAKING CONNECTIONS Italiano
Il segnale digitale audio e video viene trasmesso
da un dispositivo esterno al televisore. Collegare
il dispositivo esterno e il televisore mediante il
cavo HDMI come mostrato nell’illustrazione di
Scegliere una porta di ingresso HDMI per il
collegamento. La scelta della porta è libera.
Si consiglia di utilizzare il televisore con
il collegamento HDMI per ottenere la
migliore qualità delle immagini.
Utilizzare un cavo HDMI™ ad alta
velocità dotato dei requisiti più recenti
con funzione CEC (Customer Electronics
I cavi HDMI™ ad alta velocità sono testati
per trasmettere un segnale HD fino a
Formato audio HDMI supportato:
Un dispositivo audio esterno che supporta
SIMPLINK e ARC deve essere collegato
tramite la porta HDMI IN 1 (ARC) o HDMI/
Se si effettua il collegamento con un
cavo HDMI ad alta velocità, il dispositivo
audio esterno che supporta ARC
trasmette il segnale SPDIF senza il cavo
ottico aggiuntivo e supporta la funzione
MAKING CONNECTIONS Italiano
Il segnale digitale video viene trasmesso da
un dispositivo esterno al televisore. Collegare
il dispositivo esterno e il televisore mediante il
cavo DVI-HDMI come mostrato nell’illustrazione
di seguito. Per trasmettere un segnale audio,
collegare un cavo audio.
Scegliere una porta di ingresso HDMI per il
collegamento. La scelta della porta è libera.
A seconda della scheda grafica in uso, la
modalità DOS potrebbe non funzionare
se si utilizza un cavo da HDMI a DVI.
Quando si utilizza il cavo HDMI/DVI, è
Il segnale audio e video analogico viene
trasmesso da un dispositivo esterno al televisore.
Collegare il dispositivo esterno al televisore
usando un cavo component come mostrato nella
L’errato collegamento dei cavi può far sì
che le immagini vengano visualizzate in
bianco e nero o con colori distorti.
Il segnale audio e video analogico viene
trasmesso da un dispositivo esterno al televisore.
Collegare il dispositivo esterno e il televisore
mediante il cavo composite come mostrato
nell’illustrazione di seguito.
Mobile High-denition Link (MHL) è un’interfaccia
per la trasmissione di segnali audiovisivi digitali
dai cellulari ai TV.
Collegare il telefono cellulare alla porta
HDMI IN 3 (MHL) o HDMI/DVI IN 4 (MHL)
per visualizzare lo schermo del telefono
È necessario un cavo passivo MHL per
collegare il TV a un cellulare.
Questa funzione è disponibile soltanto sui
telefoni che supportano l’interfaccia MHL.
È possibile utilizzare alcune applicazioni
tramite il telecomando.
Per alcuni cellulari che supportano la
tecnologia MHL, è possibile utilizzare il
Rimuovere il cavo passivo MHL dal TV
- La funzione MHL è disattivata
- Il dispositivo mobile è completamente
carico in modalità standby
È possibile utilizzare un sistema audio esterno
opzionale al posto dell’altoparlante integrato.
Collegamento audio ottico digitale
Il segnale audio digitale viene trasmesso dal
televisore su un dispositivo esterno. Collegare
il dispositivo esterno e il televisore con il cavo
audio ottico come mostrato nell’illustrazione di
Non guardare nella porta dell’uscita
ottica. Guardare il raggio laser potrebbe
provocare danni alla vista.
Contenuti audio con funzione anticopia
(ACP, Audio Copy Protection) possono
bloccare l’uscita audio digitale.
Collegare una periferica di archiviazione USB, ad
esempio una memoria ash USB, un hard disk
esterno, o un lettore di schede di memoria USB
al televisore e accedere al menu SmartShare per
utilizzare diversi le multimediali.
Alcuni hub USB potrebbero non
funzionare. Se una periferica USB
collegata tramite un hub USB non viene
rilevata, collegarla direttamente alla porta
Consente la visione dei servizi codicati (a
pagamento) in modalità TV digitale. Questa
funzione non è disponibile in tutti i paesi.
Verificare che il modulo CI sia inserito
nello slot della scheda PCMCIA nel verso
corretto. Se il modulo non è inserito nel
modo corretto, possono verificarsi danni
alla TV e allo slot stesso.
Se il TV non visualizza o riproduce
alcun contenuto video e audio quando
è collegata la funzione CAM (modulo
di accesso condizionale) con CI+
(Interfaccia comune plus), contattare
l’operatore del servizio terrestre/via cavo/
Consente la trasmissione del segnale delle cufe
dalla TV a un dispositivo esterno. Collegare il
dispositivo esterno e la TV con le cufe come
mostrato nell’illustrazione di seguito.
Le voci del menu AUDIO sono disabilitate
se sono collegate le cuffie.
L’uscita audio ottica digitale non è
disponibile se sono collegate le cuffie.
Impedenza cuffie: 16 Ω
Uscita audio max delle cufe: da 0,627
MAKING CONNECTIONS Italiano
Consente la trasmissione dei segnali audio e
video da un dispositivo esterno al televisore.
Collegare il dispositivo esterno e il televisore con
il cavo Euro Scart come mostrato nell’illustrazione
TV digitale TV digitale
TV analogica, AV TV analogicaComponent
1 Uscita TV: uscite segnali TV analogica o TV
I cavi Euro Scart devono essere
Quando si guarda il TV digitale in
modalità immagini 3D, solo i segnali di
uscita 2D possono passare attraverso il
cavo SCART. (Solo modelli 3D)
Se si utilizza la funzione Time Machine
sul TV digitale, i segnali di uscita del
monitor non potranno venire trasmessi
tramite il cavo SCART.
Collegare diversi dispositivi esterni al televisore e
modicare la modalità di ingresso per selezionare
un dispositivo esterno. Per ulteriori informazioni
sul collegamento di un dispositivo esterno,
consultare il manuale fornito in dotazione con
ciascun dispositivo.
È possibile collegare i seguenti dispositivi esterni:
ricevitori HD, lettori DVD, VCR, sistemi audio,
periferiche di archiviazione USB, PC, console per
videogiochi e altri dispositivi esterni.
Il collegamento del dispositivo esterno
può variare in base al modello.
Collegare i dispositivi esterni al televisore
a prescindere dall’ordine della porta del
Se si registra un programma TV su un
registratore DVD o VCR, accertarsi di
collegare il cavo di ingresso del segnale
al televisore attraverso un registratore
DVD o VCR. Per ulteriori informazioni
sulla registrazione, consultare il manuale
fornito in dotazione con il dispositivo
Consultare il manuale
dell’apparecchiatura esterna per le
istruzioni operative.
Se si collega una console per videogiochi
alla TV, utilizzare il cavo fornito con il
In modalità PC, possono essere
presenti interferenze relative alla
risoluzione, schemi verticali, contrasto
o luminosità. In caso di interferenze,
modificare la modalità PC impostando
un’altra risoluzione o modificando la
frequenza di aggiornamento oppure
regolare luminosità e contrasto sul
menu IMMAGINE finché non si ottiene
A seconda della scheda grafica utilizzata,
alcune impostazioni di risoluzione
potrebbero non essere adatte alla

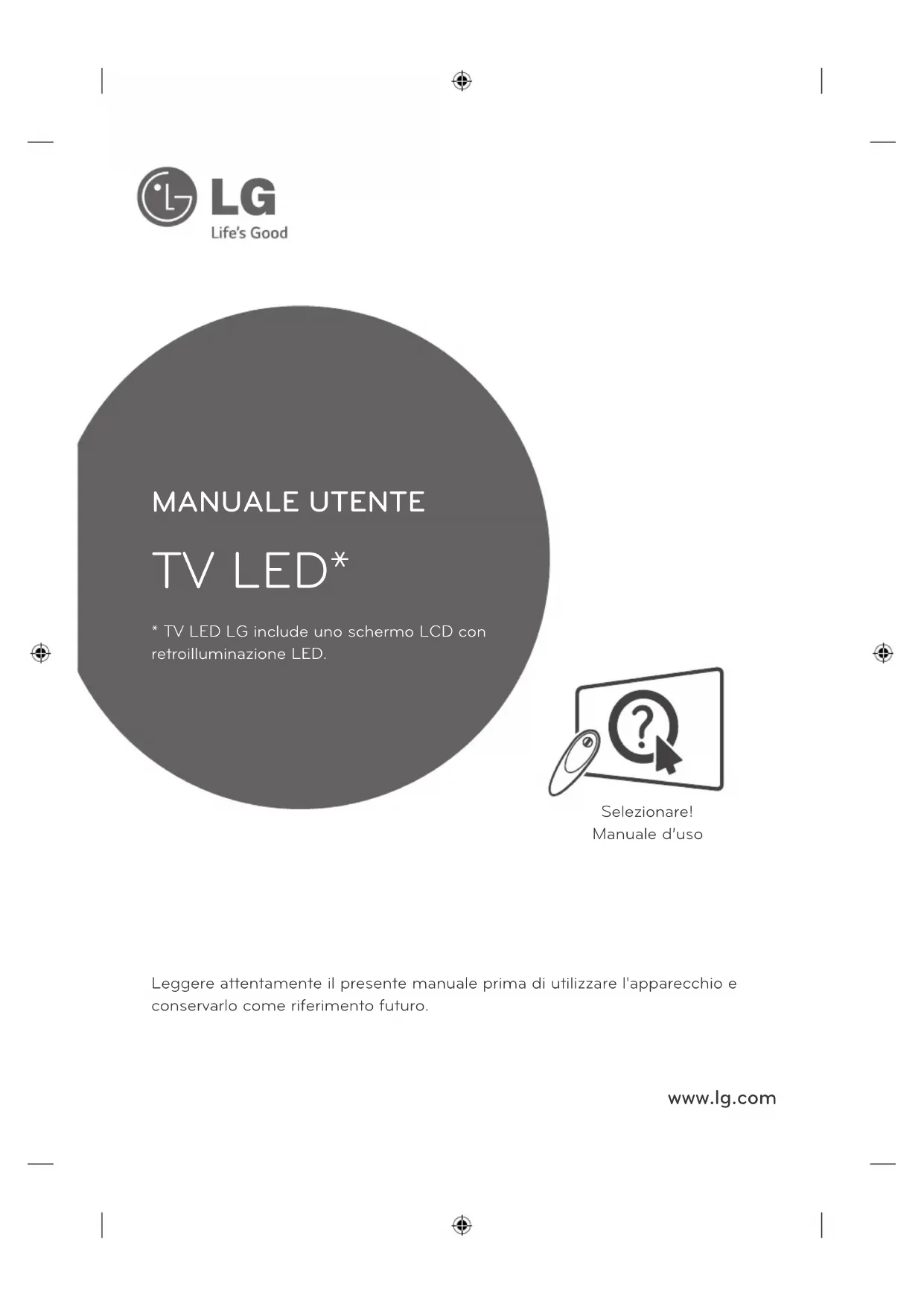

FRANÇAISMANUALE UTENTE Leggere attentamente il presente manuale prima di utilizzare l'apparecchio e
conservarlo come riferimento futuro.
* TV LED LG include uno schermo LCD con
retroilluminazione LED.
Manuale d’usoIndicazioni speciche e avvertenze per l’utilizzo di occhiali 3D in ambito domestico
L’utilizzo degli occhiali 3D è controindicato per i bambini al di sotto dei 6 anni di età.
L’utilizzo continuativo degli occhiali 3D deve in ogni caso essere limitato a un tempo massimo
orientativamente pari a quello della durata di uno spettacolo cinematografico.
L’utilizzo degli occhiali 3D deve essere limitato esclusivamente alla visione di contenuti in 3D.
Gli occhiali 3D devono essere utilizzati contestualmente agli strumenti correttivi della visione (ad
es., occhiali da vista/lenti a contatto), qualora abitualmente utilizzati dall’utente.
E’ opportuno interrompere immediatamente la visione in 3D in caso di comparsa di disturbi agli
occhi o di malessere generale e, nell’eventualità di persistenza degli stessi, consultare un medico.
Gli occhiali 3D devono essere tenuti fuori dalla portata dei bambini qualora vi sia la presenza di
piccole parti mobili ingeribili.
La pulizia degli occhiali 3D deve essere fatta utilizzando un panno morbido, avendo cura di
rimuovere eventuale polvere prima di utilizzare il panno. Non utilizzare strumenti appuntiti, materiali
abrasivi o detergere le lenti con solventi chimici o aggressivi. Per gli occhiali 3D alimentati a batteria
si raccomanda, altresì, di non utilizzare prodotti a base di acqua in quanto potrebbero danneggiare
le componenti elettroniche.
Nel caso si rendesse necessario procedere alla disinfezione degli occhiali, si raccomanda di
procedere, quantomeno, ad un accurato lavaggio con detergenti e con disinfettanti che abbiano
azione dimostrata sui microbi patogeni, anche attraverso, a titolo eseplificativo, l’utilizzo di salviette
imbibite con i più comuni disinfettanti che non presentino controindicazioni per l’occhio ed i relativi
annessi. Per gli occhiali 3D alimentati a batteria, data la presenza di componenti elettroniche che
potrebbero essere danneggiate dalle operazioni di disinfezione, si raccomanda di non procedere
con le medesime sull’occhiale. È, pertanto, controindicato l’uso promiscuo di tali occhiali 3D in caso
di infezioni oculari o altre affezioni trasmissibili per contatto (a titolo meramente esemplificativo:
congiuntivite, infestazioni del capo ecc…) fino alla completa scomparsa dell’infezione stessa.
Le presenti indicazioni sono da intendersi quale aggiornamento dei manuali d’uso dei prodotti “LG”
a tecnologia 3D fruibile tramite occhiali, come applicabile, e ne costituiscono parte integrante e
11 - Visione di immagini 3D (solo modelli
13 PROCEDURA DI INSTALLAZIONE
13 MONTAGGIO E PREPARAZIONE
17 Acquisto separato
18 Componenti e pulsanti
20 - Uso del pulsante joystick
21 Sollevamento e spostamento del TV
22 Montaggio su un tavolo
23 Montaggio a parete
24 Utilizzo della videocamera integrata
25 - Preparazione della videocamera
25 - Nome delle parti della videocamera
25 - Verifica dell’intervallo di ripresa della
29 Registrazione del telcomando Magic
29 Come utilizzare il telcomando Magic
30 Precauzioni nell’uso del telcomando
Ignorando i messaggi di avviso, si corre
il rischio di subire gravi lesioni fisiche o di
provocare incidenti o danni letali.
Ignorando i messaggi di attenzione, si
corre il rischio di subire lesioni fisiche
minori o di danneggiare il prodotto.
Le note forniscono chiarimenti e
informazioni su come utilizzare il
prodotto in modo sicuro. Leggere le
note attentamente prima di utilizzare il
30 UTILIZZO DELLA GUIDA UTENTE
31 Pulizia del televisore
31 - Schermo, cornice, telaio e supporto
31 - Cavo di alimentazione
31 RISOLUZIONE DEI PROBLEMI
LICENZE / AVVISO PER IL SOFTWARE OPEN SOURCE
/ IMPOSTAZIONE DI UN DISPOSITIVO DI CONTROLLO ESTERNO LICENZE Le licenze supportate possono variare da un modello all’altro. Per ulteriori informazioni sulle licenze,
visitare il sito www.lg.com.
AVVISO PER IL SOFTWARE OPEN SOURCE Per ottenere il codice sorgente contenuto in questo prodotto secondo quanto consentito dalle licenze GPL,
LGPL, MPL e altre licenze Open Source, visitare http://opensource.lge.com.
In aggiunta al codice sorgente, sono disponibili per il download tutti i termini di licenza, le esclusioni di
responsabilità e le relative note di copyright.
LG Electronics fornisce anche il codice Open Source su CD-ROM a fronte del pagamento di una cifra a
copertura dei costi che tale distribuzione comporta (come il costo del supporto, di spedizione e gestione)
in seguito a richiesta inviata via e-mail a: opensource@lge.com. Questa offerta è valida per tre (3) anni a
partire dalla data di acquisto del prodotto.
IMPOSTAZIONE DI UN DISPOSITIVO DI CONTROLLO ESTERNO Per informazioni sulla configurazione di un dispositivo di controllo esterno, visitare il sito Web www.lg.com.
ISTRUZIONI DI SICUREZZA ISTRUZIONI DI SICUREZZA Leggere attentamente queste istruzioni di sicurezza prima di utilizzare il prodotto.
Non collocare il televisore e il telecomando nei seguenti ambienti:
- In un luogo esposto alla luce diretta del sole
- In un luogo dove è presente un elevato livello di umidità, ad esempio in
- Vicino a fonti di calore, ad esempio stufe o altri dispositivi che producono
- Vicino a piani cottura o umidificatori, dove è facilmente esposto a vapore
- In un'area esposta alla pioggia o al vento
- Vicino a contenitori d'acqua, ad esempio vasi
Ciò potrebbe comportare il rischio di incendi, scosse elettriche,
malfunzionamento o deformazione del prodotto.
Non posizionare il prodotto in un luogo soggetto alla polvere.
Ciò potrebbe costituire rischio di incendio.
La presa di rete rappresenta il dispositivo di scollegamento. La presa deve
essere facilmente raggiungibile.
Non toccare la presa con le mani bagnate. Inoltre, se il terminale del cavo
è bagnato o ricoperto di polvere, asciugarlo completamente o rimuovere la
L'eccesso di umidità può provocare scosse elettriche.
Accertarsi di collegare il cavo di alimentazione alla messa a terra. (Ad
eccezione dei dispositivi privi di messa a terra.)
Si potrebbero subire scosse elettriche o lesioni.
Inserire completamente il cavo di alimentazione.
Se il cavo di alimentazione non viene inserito completamente, si potrebbe
verificare un incendio.
Accertarsi che il cavo di alimentazione non venga a contatto con oggetti
caldi, ad esempio un radiatore.
Ciò potrebbe costituire rischio di incendio o di scosse elettriche.
Non posizionare oggetti pesanti, o il prodotto stesso, sui cavi di
Ciò potrebbe costituire rischio di scosse elettriche o incendio.
ISTRUZIONI DI SICUREZZA
Piegare il cavo dell'antenna tra l'interno e l'esterno dell'edificio per impedire
l'ingresso di gocce di pioggia.
L'acqua può danneggiare il prodotto e provocare scosse elettriche.
Quando si monta il televisore sulla parete, assicurarsi di non far passare il
cavo di alimentazione e quello dell'antenna dietro al televisore.
Ciò potrebbe costituire rischio di incendio o di scosse elettriche.
Non collegare troppi dispositivi elettrici a una singola presa multipla.
Ciò potrebbe comportare il rischio di incendi dovuti a surriscaldamento.
Attenzione a non far cadere il prodotto quando si collegano dispositivi
Ciò potrebbe causare lesioni alle persone o danni al prodotto.
Tenere il materiale anti-umidità o vinilico dell'imballaggio fuori dalla portata
Il materiale antiumidità è nocivo, se ingerito. Se accidentalmente ingerito,
far vomitare il paziente e portarlo al più vicino pronto soccorso. Inoltre il
materiale vinilico dell'imballaggio può provocare soffocamento. Tenerlo fuori
dalla portata dei bambini.
Impedire ai bambini di arrampicarsi o appendersi al televisore.
Il prodotto potrebbe cadere e provocare gravi lesioni.
Smaltire le batterie usate in modo appropriato per evitare che i bambini
In caso di ingestione delle batterie, rivolgersi immediatamente a un medico.
Non inserire un conduttore (ad esempio un bastoncino metallico) su una
delle estremità del cavo di alimentazione mentre l'altra estremità è inserita
nella presa a muro. Inoltre, non toccare il cavo di alimentazione subito dopo
averlo inserito nella presa a muro.
Si potrebbero subire scosse elettriche.
(in base al modello)
Non collocare o conservare sostanze infiammabili vicino al prodotto.
L'incauta manipolazione di sostanze infiammabili può causare esplosioni o
Non lasciare cadere nel prodotto oggetti metallici quali monete, mollette
per capelli, bastoncini o fil di ferro né oggetti infiammabili quali carta e
fiammiferi. Prestare particolare attenzione ai bambini.
Possono verificarsi scosse elettriche, incendi o lesioni fisiche alle
persone. Se un oggetto cade all'interno del prodotto, scollegare il cavo di
alimentazione e contattare il centro di assistenza.
Non spruzzare acqua sul prodotto né pulirlo con prodotti infiammabili
(solventi o benzene). Possono verificarsi incendi o scosse elettriche.
ISTRUZIONI DI SICUREZZA
Evitare impatti d'urto sul prodotto o di far cadere oggetti all'interno del
prodotto e sullo schermo.
Vi è il rischio di lesioni alle persone o danneggiamenti al prodotto stesso.
Non toccare mai il prodotto o l'antenna durante un temporale.
Si potrebbero subire scosse elettriche.
In caso di perdita di gas, non toccare la presa a muro, aprire le finestre e
Una scintilla potrebbe provocare un incendio o ustioni.
Non disassemblare, riparare o modificare il prodotto a propria discrezione.
Vi è il rischio di provocare incendi o scosse elettriche.
Rivolgersi al centro di assistenza per effettuare il controllo, la taratura o le
riparazioni del caso.
Se si verifica una delle seguenti circostanze, scollegare immediatamente il
prodotto dall'alimentazione e contattare il centro di assistenza di zona.
- Il prodotto ha subito un urto
- Il prodotto è stato danneggiato
- Oggetti estranei sono caduti dentro il prodotto
- Il prodotto produce fumo o odori strani
Vi è il rischio di scosse elettriche o incendio.
Se si prevede di non utilizzare il prodotto per un lungo periodo, scollegare il
cavo di alimentazione dal prodotto.
I depositi di polvere possono provocare incendi, mentre l'usura
dell'isolamento può provocare perdite di elettricità, scosse elettriche o
L'apparecchio non deve essere esposto a gocce o spruzzi di acqua;
oggetti contenenti liquidi, quali vasi, non devono essere posizionati
Non installare il prodotto a una parete se quest’ultima è esposta a olio o paraffina liquida.
Il prodotto potrebbe danneggiarsi o cadere.
Installare il prodotto in un luogo privo di onde radio.
Tra un'antenna esterna e le linee elettriche deve esserci una distanza
sufficiente a impedire che la prima tocchi le seconde anche in caso di
per evitare il rischio di scosse elettriche.
ISTRUZIONI DI SICUREZZA
Non installare il prodotto in luoghi quali mensole instabili o superfici
inclinate. Evitare inoltre luoghi soggetti a vibrazione o in cui il prodotto non
sia sostenuto appieno.
In caso contrario il prodotto potrebbe cadere o capovolgersi, con il rischio di
lesioni gravi o danneggiamento del prodotto stesso.
Se si installa il televisore su un supporto, usare delle precauzioni per
evitare che possa rovesciarsi. In caso contrario, il prodotto potrebbe cadere
e provocare lesioni alle persone.
Se si intende montare il prodotto su una parete, collegare l'interfaccia di montaggio VESA
standard (parti opzionali) al retro del prodotto. Quando si installa il set per utilizzare la staffa per
montaggio a parete (parti opzionali), fissarlo accuratamente in modo che non possa cadere.
Utilizzare solo gli accessori specificati dal produttore.
Per l'installazione dell'antenna, rivolgersi a personale qualificato.
Tale operazione può comportare il rischio di incendio o di scosse elettriche.
Quando si guarda la televisione, si raccomanda di mantenere una distanza
di almeno 2 - 7 volte la lunghezza della diagonale dello schermo.
Guardando la TV per periodi prolungati si può avere un effetto di visione
Utilizzare solo il tipo di batterie indicato.
In caso contrario, il telecomando potrebbe subire danneggiamenti.
Non utilizzare batterie vecchie e nuove contemporaneamente.
Ciò potrebbe causare il surriscaldamento e la perdita di liquido dalle stesse.
Non esporre le batterie a calore eccessivo, quindi tenerle lontano dalla luce diretta del sole,
camini aperti e stufe elettriche.
NON inserire batterie non ricaricabili nel dispositivo di ricarica.
Verificare che non vi siano oggetti tra il telecomando e il sensore.
La luce del sole e altre fonti luminose intense possono interferire con il
segnale del telecomando. Se ciò si verifica, oscurare la stanza.
Quando si collegano dispositivi esterni come console per videogiochi,
verificare che i cavi di collegamento siano sufficientemente lunghi.
In caso contrario il prodotto potrebbe cadere con il rischio di lesioni alle
persone o danneggiamento del prodotto stesso.
Evitare di spegnere il prodotto scollegando il cavo dalla presa a muro. (Non
usare la spina come interruttore.)
Potrebbero verificarsi errori meccanici o scosse elettriche.
ISTRUZIONI DI SICUREZZA
Seguire le istruzioni di installazione riportate di seguito per evitare il
surriscaldamento del prodotto.
- Collocare il prodotto a una distanza minima di 10 cm dalla parete.
- Non installare il prodotto in luoghi privi di ventilazione (ad esempio su
una mensola o all'interno di un mobile).
- Non installare il prodotto su un tappeto o su un cuscino.
- Controllare che la ventola dell'aria non sia bloccata da una tovaglia o da
In caso contrario, si rischia un incendio.
Dopo aver guardato a lungo il televisore, evitare di toccare le aperture
per la ventilazione poiché potrebbero essersi surriscaldate. Questo
comportamento non influisce sul funzionamento o sulle prestazioni del
Esaminare periodicamente il cavo dell’apparecchio e se sono visibili danni o segni di usura,
scollegarlo, interrompere l'uso dell'apparecchio e sostituire il cavo con l'esatto componente di
ricambio presso un centro servizi autorizzato.
Evitare che la polvere si depositi sui terminali del cavo di alimentazione o
Ciò potrebbe costituire rischio di incendio.
Proteggere il cavo di alimentazione da possibili danni fisici o meccanici,
evitando che venga intrecciato, annodato, schiacciato, incastrato in una
porta o calpestato. Prestare particolare attenzione alle prese, alle prese a
muro e al punto in cui il cavo esce dall'apparecchio.
Non premere con forza sul pannello con la mano od oggetti affilati, ad
esempio unghie, matite o penne e non graffiarlo.
Evitare di toccare lo schermo o di premere su di esso con le dita troppo a
lungo. Questa operazione potrebbe provocare alcuni effetti temporanei di
distorsione sullo schermo.
Quando si pulisce il prodotto e i suoi componenti, scollegare prima il cavo
di alimentazione e utilizzare un panno morbido. Non applicare eccessiva
forza per evitare di graffiare o scolorire lo schermo. Non spruzzare acqua
né utilizzare panni bagnati. Non utilizzare mai detergenti per vetri, lucidanti
per automobili o industriali, abrasivi o cere, benzene, alcol e prodotti simili
che possono danneggiare il prodotto e il suo pannello.
Ciò potrebbe comportare il rischio di incendio, scosse elettriche o
danneggiamento del prodotto (deformazione, corrosione o rottura).
Finché l’unità è collegata alla presa elettrica, non è scollegata dalla sorgente di alimentazione
nemmeno se viene spenta utilizzando l’interruttore.
Per scollegare il cavo, afferrare la spina e tirare.
Se si scollegano i fili all'interno del cavo di alimentazione, potrebbe
svilupparsi un incendio.
Quando si sposta il prodotto, accertarsi che sia stato spento. Quindi,
scollegare i cavi dell'alimentazione, dell'antenna e tutti i cavi di
In caso contrario, vi è il rischio di danneggiare il televisore o il cavo di
alimentazione, con il rischio di incendio o scosse elettriche.
ISTRUZIONI DI SICUREZZA
A causa del peso dell'apparecchio, si raccomanda di spostarlo o rimuoverlo
dal suo imballaggio in due persone.
In caso contrario, si possono subire lesioni.
Contattare il centro servizi una volta l'anno per pulire le parti interne del
La polvere accumulata può causare danni meccanici.
Per l'assistenza, rivolgersi a personale qualificato. È necessario rivolgersi
all'assistenza se l'apparecchio è in qualsiasi modo danneggiato, ad
esempio in caso di danni al cavo o alla spina di alimentazione elettrica,
liquidi o oggetti caduti accidentalmente all'interno dell'apparecchio,
esposizione a pioggia o umidità, funzionamento non regolare o cadute.
Se il prodotto risulta freddo al tatto, si potrebbe verificare un leggero
"tremolio" all'accensione. Si tratta di un effetto normale, che non indica un
malfunzionamento del prodotto.
Il pannello è un prodotto ad alta tecnologia con risoluzione da due a sei
milioni di pixel. È possibile vedere sul pannello minuscoli puntini neri e/o
altri puntini dai colori vivaci (rosso, blu o verde) delle dimensioni di 1 ppm.
Ciò non indica un malfunzionamento e non incide sulle prestazioni e
l'affidabilità del prodotto.
Questo fenomeno si verifica anche in prodotti di terze parti e non dà diritto
alla sostituzione del prodotto o a risarcimenti.
La luminosità e il colore del pannello possono differire a seconda della
posizione di visione (sinistra/destra/alto/basso).
Il fenomeno è dovuto alle caratteristiche del pannello. Non ha nulla a che
vedere con le prestazioni del prodotto e non indica malfunzionamento.
Quando un'immagine fissa (ad esempio la trasmissione del logo di un canale, di un menu a
schermo o della scena di un videogioco) è visualizzata per un periodo di tempo prolungato,
può danneggiare lo schermo producendo un effetto noto come "persistenza delle immagini". La
garanzia non copre il prodotto per questo tipo di danno.
Evitare di visualizzare un'immagine fissa sullo schermo del televisore per un periodo prolungato (2
o più ore per un LCD, 1 ora o più per un televisore al plasma).
Inoltre, se si guarda a lungo il TV utilizzando il formato 4:3, può prodursi un fenomeno di
persistenza delle immagini lungo i bordi del pannello.
Questo fenomeno si verifica anche in prodotti di terze parti e non dà diritto alla sostituzione del
prodotto o a risarcimenti.
Suoni e rumori prodotti dal televisore
"Crack": il crack che si avverte quando si guarda o si spegne il televisore è generato dalla
contrazione termica della plastica causata dalla temperatura e dall'umidità. Questo rumore è
comune nei prodotti che prevedono la deformazione dovuta ad agenti termici. Ronzio del pannello
o dei circuiti elettrici: il circuito di commutazione ad alta velocità produce un leggero rumore
dovuto al passaggio di una grande quantità di energia elettrica necessaria per il funzionamento
del prodotto. Il rumore varia a seconda del prodotto.
Il suono generato non incide sulle prestazioni e l'affidabilità del prodotto.
Non utilizzare dispositivi elettrici ad alta tensione accanto al TV (ad esempio Dissuasore elettrico
Ciò può provocare un malfunzionamento del prodotto.
ISTRUZIONI DI SICUREZZA Visione di immagini 3D (solo modelli 3D)
AVVISO Ambiente di visione
- Quando si guardano contenuti 3D, fare una pausa di 5-15 minuti ogni ora. La visione prolungata
di contenuti 3D può causare mal di testa, vertigini, senso di stanchezza o affaticamento degli
Persone con crisi convulsive da fotosensibilizzazione o malattia cronica
Alcuni utenti possono essere soggetti a crisi o altri sintomi anomali quando sono esposti a luci
lampeggianti o motivi particolari presenti nei contenuti 3D.
Evitare di guardare video 3D se si avverte nausea, in gravidanza e/o se si soffre di una malattia
cronica come l'epilessia, un disturbo cardiaco o della pressione sanguigna, ecc.
La visione di contenuti 3D è sconsigliata se si soffre di cecità stereoscopica o anomalia stereoscopica.
In questi casi, le immagini possono apparire doppie e la visione può risultare fastidiosa.
Se si soffre di strabismo, ambliopia (vista debole) o astigmatismo, è possibile che si abbia qualche
difcoltà a percepire la profondità e che ci si senta facilmente affaticati per le immagini doppie. È
consigliabile fare delle pause più frequenti rispetto a quelle normalmente prescritte a un adulto
Se la vista è diversa tra i due occhi, fare un esame degli occhi prima di guardare contenuti 3D.
Sintomi per i quali la visione di contenuti 3D è sconsigliata o richiede frequenti pause
Evitare di guardare contenuti 3D se ci si sente stanchi per mancanza di sonno, lavoro eccessivo o per
aver bevuto alcolici.
Se si avverte stanchezza, interrompere l'uso o la visione di contenuti 3D e riposarsi nché i sintomi
- Se i sintomi persistono, consultare il medico. I sintomi includono mal di testa, dolore agli occhi,
nausea, palpitazioni, vista sfocata, fastidio, sdoppiamento delle immagini, problemi di visione o
ISTRUZIONI DI SICUREZZA ATTENZIONE Ambiente di visione
- Quando si guardano contenuti 3D, mantenere una distanza pari almeno al doppio della
lunghezza diagonale dello schermo. Se la visione dei contenuti 3D non risulta confortevole,
allontanarsi ulteriormente dal televisore.
- Per i bambini di età inferiore a 6 anni, l’uso o la visione di contenuti 3D è proibita.
- I bambini di età inferiore a 10 anni possono manifestare segni di iperattività e sovreccitazione
poiché le loro funzioni visive sono ancora in fase di sviluppo (ad esempio possono provare
a toccare lo schermo o a saltarvi dentro). Prestare particolare attenzione ai bambini quando
guardano contenuti 3D e non lasciarli soli.
- I bambini hanno una disparità binoculare (che crea le immagini 3D) maggiore rispetto agli adulti
poiché la distanza tra i loro occhi è minore di quella di un adulto. Pertanto essi percepiscono per
la stessa immagine 3D una profondità stereoscopica maggiore in confronto a un adulto.
- I ragazzi di età inferiore a 19 anni possono reagire in modo sensibile a causa della stimolazione
luminosa dei contenuti 3D. Avvertirli di non guardare contenuti 3D a lungo quando sono stanchi.
- Le persone anziane possono percepire meno l’effetto 3D rispetto alle persone giovani. Non
sedere più vicino al televisore di quanto consigliato.
Precauzioni nell'uso degli occhiali 3D
Usare solo occhiali 3D LG. In caso contrario, potrebbe non essere possibile vedere i video 3D
Non usare occhiali 3D in sostituzione di occhiali comuni, da sole o protettivi.
L'uso di occhiali 3D modicati può causare affaticamento degli occhi o distorsione delle immagini.
Non tenere gli occhiali 3D in ambienti con temperature molto basse o molto alte per evitare che
Gli occhiali 3D sono fragili e si grafano facilmente. Utilizzare sempre un panno morbido e pulito per
detergere e lenti. Non utilizzare oggetti appuntiti sulle lenti degli occhiali 3D per evitare di grafarle e
non utilizzare sostanze chimiche per pulirle.
ITALIANO13 PROCEDURA DI INSTALLAZIONE / MONTAGGIO E PREPARAZIONE NOTA
y Il televisore raffigurato nell'immagine può essere diverso da quello in uso.
y Il menu OSD (On Screen Display) del TV potrebbe risultare leggermente diverso da quello mostrato in questo manuale.
y I menu e le opzioni disponibili possono essere diversi a seconda della sorgente in ingresso o del modello del prodotto utilizzati.
y In futuro possono essere aggiunte nuove funzioni al televisore.
y Il televisore può essere posto in modalità standby per ridurre il consumo energetico. Spegnere il televisore se si prevede di non guardarlo per un periodo prolungato. In tal modo si risparmierà energia elettrica.
y È possibile ridurre notevolmente il consumo energetico riducendo il livello di luminosità dell'immagine. In tal modo si riducono anche i costi complessivi di funzionamento. PROCEDURA DI INSTALLAZIONE 1 Aprire la confezione e vericare che tutti gli accessori siano inclusi.2 Collegare il supporto al televisore.3 Collegare un dispositivo esterno al televisore4 Vericare che la connessione di rete sia disponibile. È possibile utilizzare le funzioni di rete TV solo quando viene stabilita la connessione di rete. * Se il televisore viene acceso per la prima volta dopo essere stato spedito dalla fabbrica, l’inizializzazione potrebbe richiedere alcuni minuti.
MONTAGGIO E PREPARAZIONE Disimballaggio Vericare che nella confezione siano presenti i seguenti elementi. Se manca qualche accessorio, contattare il rivenditore locale presso il quale è stato effettuato l'acquisto. Le illustrazioni presenti nel manuale possono differire dal prodotto e dall'articolo effettivi. ATTENZIONE
y Per garantire la sicurezza e la durata del prodotto, non utilizzare prodotti pirata.
y I danni o lesioni provocati da prodotti pirata non sono coperti dalla garanzia.
y Alcuni modelli presentano una sottile pellicola sullo schermo che non deve essere rimossa. NOTA
y Gli elementi forniti con il prodotto potrebbero variare in base al modello.
y Le specifiche del prodotto o il contenuto del presente manuale possono subire modifiche senza preavviso in caso di aggiornamento delle funzioni del prodotto.
y Per un collegamento ottimale, le periferiche USB e i cavi HDMI devono essere dotati di cornici di spessore inferiore a 10 mm e larghezza inferiore a 18 mm. Se il cavo USB o la memory stick USB non sono compatibili con la porta USB del televisore, usare un cavo di estensione che supporta l'USB 2.0.
y Utilizzare un cavo certificato con il logo HDMI.
y In caso contrario, lo schermo potrebbe non funzionare o potrebbe verificarsi un problema di collegamento. (Tipi di cavi HDMI consigliati) - Cavo HDMI ®
TM ad alta velocità - Cavo HDMI ®
TM ad alta velocità con Ethernet ITALIANO14
(In base al modello)
Il telecomando non è incluso
per tutti i mercati.
(Vedere pag. 26, 27)
Telcomando Magic Remote,
Tag on Occhiali 3D Cinema
La quantità di occhiali 3D
varia a seconda del modello
(Vedere pag. A-10, A-11)
(Vedere pag. A-10, A-11)
MONTAGGIO E PREPARAZIONE Cavo di alimentazione
(Vedere pag. A-3, A-4, A-5)
(Vedere pag. A-3, A-4, A-6,
(Vedere pag. A-4, A-5)
Gommino di protezione
Corpo del supporto / Base
(Solo LB63**-ZU, LB65**-ZE/
(Vedere pag. A-4, A-5)
MONTAGGIO E PREPARAZIONE ITALIANO Gruppo supporto
(Corpo del supporto / Base
Sostegno del supporto
(Vedere pag. A-7, A-9)
(Vedere pag. A-8, A-9)
(Vedere pag. A-22, A-24)
(Solo LB86**, LB87**)
Staffa per montaggio a
MONTAGGIO E PREPARAZIONE Acquisto separato
Gli elementi acquistati separatamente possono subire cambiamenti o modiche senza preavviso ai ni del
miglioramento della qualità.
Per acquistare questi articoli, contattare il proprio rivenditore.
I dispositivi funzionano solo con alcuni modelli.
AG-F***DP Occhiali Dual play
Il nome del modello o il design può cambiare in base all’aggiornamento delle funzioni del prodotto,
al produttore e alle politiche.
MONTAGGIO E PREPARAZIONE Componenti e pulsanti
Indicatore Alimentazione
Indicatore Alimentazione
Indicatore Alimentazione
Indicatore Alimentazione
Indicatore Alimentazione
Indicatore Alimentazione
1 Sensore intelligente - Consente di regolare la qualità dell’immagine in base all’ambiente circostante.
2 Pulsante joystick - Questo pulsante si trova sotto lo schermo del TV.
È possibile impostare la spia del logo LG o la spia dell’indicatore di alimentazione selezionando
Generale nei menu principali. (in base al modello)
MONTAGGIO E PREPARAZIONE Uso del pulsante joystick
È possibile attivare le funzioni del TV, premendo o spostando il pulsante joystick verso l’alto, verso il basso,
a destra o sinistra.
Quando il TV è spento, posizionare il dito sul pulsante joystick,
premere una volta, quindi rilasciare il pulsante.
Quando il TV è acceso, posizionare il dito sul pulsante joystick e
tenere premuto per alcuni secondi, quindi rilasciare il pulsante.
Se si posiziona il dito sopra il pulsante joystick, è possibile
regolare il livello del volume spostandolo verso sinistra o desta.
Se si posiziona il dito sopra il pulsante joystick, è possibile
scorrere fra i programmi salvati spostandolo verso l’alto o verso
Se si tiene il dito sul pulsante joystick e si preme verso l’altro, il basso, destra o sinistra, fare
attenzione a non premere il pulsante joystick. Se si preme prima il pulsante joystick, non è
possibile regolare il volume e i programmi salvati.
Regolazione del menu
Quando il Tv è acceso, premere una volta il pulsante joystick.
È possibile regolare gli elementi del Menu( , , ) spostando il pulsante joystick verso a destra o a
TV spenta Consente di spegnere il TV.
Consente di eliminare dalla visualizzazione le schermate
e di ripristinare la modalità TV.
Ingresso Consente di modificare la sorgente in ingresso.
MONTAGGIO E PREPARAZIONE Sollevamento e spostamento
del TV Prima di sollevare o spostare il televisore, leggere
le seguenti indicazioni per evitare di grafare o
danneggiare l'apparecchio e per un trasporto
sicuro a prescindere dal tipo e dalle dimensioni.
Evitare di toccare continuamente
lo schermo per non rischiare di
Si consiglia di spostare il televisore nella
scatola o con il materiale di imballaggio
Prima di sollevare o spostare il televisore,
scollegare il cavo di alimentazione e tutti i
Quando si afferra il televisore, lo schermo
deve essere rivolto dall'altro lato per evitare
Afferrare saldamente la parte superiore
ed inferiore della cornice del televisore.
Fare attenzione a non afferrare la parte
trasparente, l'altoparlante o la griglia
Per trasportare un televisore di grandi
dimensioni occorrono 2 o 3 persone.
Durante il trasporto, tenere il televisore come
mostrato nell'illustrazione di seguito.
Durante il trasporto, non esporre il televisore
a oscillazioni o eccessive vibrazioni.
Durante il trasporto, tenere il televisore diritto,
non ruotarlo su un lato o inclinarlo in avanti o
verso destra o sinistra.
Evitare di esercitare una pressione eccessiva
poiché si potrebbe piegare/incurvare il telaio
e, di conseguenza, danneggiare lo schermo.
Durante l’utilizzo del TV, prestare attenzione
a non danneggiare il pulsante joystick
MONTAGGIO E PREPARAZIONE Montaggio su un tavolo
1 Sollevare ed inclinare il televisore in posizione
verticale su un tavolo.
- Lasciare uno spazio (minimo) di 10
cm dalla parete per assicurare una
ventilazione adeguata.
10 cm 10 cm10 cm 10 cm
2 Collegare il cavo di alimentazione alla presa a
Non posizionare il televisore vicino a fonti
di calore, in quanto ciò potrebbe causare
un incendio o danni.
Utilizzo del sistema di sicurezza
(Funzione non disponibile su tutti i modelli.)
L’immagine mostrata qui può essere
diversa dal televisore in uso.
Il connettore del sistema di sicurezza Kensington
è situato sul retro del televisore. Per ulteriori
informazioni sull’installazione e l’utilizzo,
consultare il manuale fornito in dotazione con il
sistema di sicurezza Kensington o visitare il sito
http://www.kensington.com.
Collegare il cavo del sistema di sicurezza
Kensington tra il televisore ed un tavolo.
Fissaggio della TV alla parete
(Funzione non disponibile su tutti i modelli.)
1 Inserire e ssare i bulloni a occhiello o le staffe
del televisore e i bulloni sul retro del televisore.
- Se vi sono bulloni inseriti nella
posizione dei bulloni a occhiello,
2 Montare le staffe con le viti sulla parete.
Far corrispondere la posizione della staffa e
dei bulloni a occhiello sul retro del televisore.
3 Legare strettamente i bulloni a occhiello alle
staffe con una corda robusta.
Assicurarsi di mantenere la corda orizzontale
con la supercie piatta.
Impedire ai bambini di arrampicarsi o
aggrapparsi al televisore.
Utilizzare un piano o un mobile
sufficientemente grandi e robusti da
sostenere correttamente il televisore.
Staffe, bulloni e corde non sono forniti.
È possibile acquistare gli accessori
opzionali presso il rivenditore locale di
MONTAGGIO E PREPARAZIONE Accertarsi di utilizzare viti e staffe per il
montaggio a parete conformi agli standard VESA.
Le dimensioni standard per i kit di montaggio a
parete sono descritti nella seguente tabella.
Acquisto separato (Staffa per montaggio a parete)
MSW240 LSW240B LSW440B LSW640B A B Montaggio a parete
Montare attentamente la staffa per il montaggio a
parete opzionale sul retro del televisore e ssare
la staffa su una parete solida perpendicolare
al pavimento. Per ssare il televisore su altri
materiali da costruzione, contattare il personale
LG consiglia di far eseguire il montaggio a parete
da un installatore qualicato esperto.
Si consiglia di utilizzare la staffa per il montaggio
Se la staffa per montaggio a parete di LG
non viene utilizzata, servirsi di una staffa per
montaggio a parete che consenta una corretta
installazione del dispositivo alla parete, lasciando
lo spazio adeguato per il collegamento a
dispositivi esterni.
MONTAGGIO E PREPARAZIONE ATTENZIONE
Scollegare l’alimentazione prima di spostare
o installare il televisore. In caso contrario, si
rischiano scosse elettriche.
Se si installa il TV al soffitto o su una a
parete inclinata, potrebbe cadere e causare
Utilizzare un supporto per montaggio a
parete autorizzato da LG e contattare il
rivenditore locale o il personale qualificato.
Non serrare eccessivamente le viti per
evitare danni al televisore e rendere nulla la
Utilizzare le viti e i supporti a parete conformi
agli standard VESA. Gli eventuali danni o
lesioni causati dall’uso errato o dall’utilizzo
di un accessorio non compatibile non sono
coperti dalla garanzia.
Utilizzare le viti elencate nelle specifiche
delle viti conformi agli standard VESA.
Il kit per il montaggio a parete include un
manuale di installazione e i componenti
La staffa per montaggio a parete è un
accessorio opzionale. È possibile acquistare
gli accessori opzionali presso il rivenditore
La lunghezza delle viti può variare in base
alla staffa di montaggio a parete. Accertarsi
di utilizzare la lunghezza appropriata.
Per ulteriori informazioni, consultare il
manuale fornito con la staffa di montaggio a
Se si collega al TV una staffa per
montaggio a parete, inserire i
distanziali per il montaggio a parete
nei fori per montaggio a parete del
TV per regolarne l’angolazione
verticale. (Solo 42LB63**, 42LB65**)
Utilizzo della videocamera
È possibile effettuare una videochiamata con
Skype o utilizzare la funzione di rilevamento del
movimento utilizzando la videocamera integrata
del televisore. Questo TV non supporta l’uso di
una telecamera esterna.
Prima di utilizzare la telecamera integrata,
è importante ricordare che l’utente è
legalmente responsabile dell’uso, corretto
e non, della telecamera conformemente
alle legislazioni nazionali in materia,
inclusa la legislazione di natura penale.
Le legislazioni in materia includono la
legge sulla tutela dei dati personali che
regola il trattamento e il trasferimento
delle informazioni personali e la legge
che regola il controllo tramite telecamera
dei luoghi di lavoro e di altri luoghi.
Quando si utilizza la telecamera integrata,
evitare situazioni potenzialmente
censurabili, illegali o immorali. In aree
diverse da luoghi pubblici o in occasioni
diverse da eventi pubblici, potrebbe
essere necessario chiedere il permesso
di fotografare. Si consiglia di evitare le
seguenti situazioni :
(1) Non utilizzare la telecamera in aree in
cui ne è generalmente proibito l’uso quali
bagni pubblici, spogliatoi, camerini e zone
(2) Non utilizzare la telecamera quando
l’uso costituisce una violazione della
(3) Non utilizzare la fotocamera quando
l’uso costituisce una violazione delle
regolamentazioni e delle leggi pertinenti.
MONTAGGIO E PREPARAZIONE Preparazione della videocamera
1 Abbassare la videocamera integrata quando
non viene utilizzata.
Rimuovere la pellicola di protezione prima
di utilizzare la videocamera integrata.
2 È possibile regolare l’angolazione della
videocamera utilizzando la leva di regolazione
dell’angolazione sul retro della videocamera
3 Abbassare la videocamera integrata quando
non viene utilizzata.
Nome delle parti della videocamera
Obiettivo della videocamera
1 Premere il pulsante
per visualizzare il menu Casa.
2 Selezionare Videocamera , quindi premere
il pulsante Rotella (OK).
La distanza ottimale dalla videocamera
per l’uso della funzione di rilevamento del
movimento è compresa tra 1,5 e 4,5 m.
TELECOMANDO TELECOMANDO Le descrizioni nel presente manuale si basano sui pulsanti del telecomando.
Leggere attentamente il presente manuale e utilizzare correttamente il televisore.
Per sostituire le batterie, aprire il coperchio del vano batterie, inserire le batterie (AAA
da 1,5 V) rispettando le polarità e come indicato dall’etichetta all’interno del
vano e chiudere il coperchio.
Per rimuovere le batterie, eseguire la procedura di installazione all’inverso.
Non utilizzare batterie vecchie e nuove contemporaneamente; ciò potrebbe causare danni al
Il telecomando non è incluso per tutti i mercati.
Accertarsi di puntare il telecomando verso il sensore sul televisore.
(In base al modello)
TV/RAD Consente di selezionare il programma Radio, TV o DTV.
INPUT Consente di modificare la sorgente in ingresso.
SETTINGS Consente di accedere ai menu principali.
Q. MENU Consente di accedere ai menu rapidi.
INFO Consente di visualizzare le informazioni del programma e
della schermata correnti.
SUBTITLE Consente di visualizzare i sottotitoli preferiti in modalità digitale.
GUIDE Mostra la Guida al programma.
(Spazio) Inserisce uno spazio vuoto sulla tastiera a schermo.
Q.VIEW Consente di tornare al programma precedente.
FAV Consente di accedere all’elenco di canali preferiti.
3D Consente di vedere video 3D.
PAGE Consente di spostarsi alla schermata precedente o
RECENT Consente di visualizzare la cronologia precedente.
SMART Consente di accedere al menu Casa.
LIVE MENU Consente di visualizzare l’elenco Consigliati,
Programma, Cerca e Registrati.
TASTI TELETEXT Questi pulsanti vengono utilizzati per il teletext.
Pulsanti di navigazione (su/giù/sinistra/destra) Consentono di scorrere i
OK Consente di selezionare menu e opzioni e confermare le scelte
BACK Consente di tornare al livello precedente.
EXIT Consente di eliminare dalla visualizzazione le schermate e di
ripristinare la modalità TV.
AD Premendo il pulsante AD, viene attivata la funzione di
REC/ Consente di avviare la registrazione e visualizza il menu di
Time Machine Ready supportato).
Pulsanti di controllo ( ) Consentono di controllare i
contenuti Premium, i menu Time Machine Ready o SmartShare o i dispositivi
SIMPLINK compatibili (USB o SIMPLINK o Time Machine Ready ).
Pulsanti colorati Consentono di accedere a funzioni speciali in alcuni
TELECOMANDO INPUT Consente di modificare la sorgente in ingresso.
SETTINGS Consente di accedere ai menu principali.
Q. MENU Consente di accedere ai menu rapidi.
RATIO Consente di ridimensionare un’immagine. (in base al modello)
INFO Consente di visualizzare le informazioni del programma e
della schermata correnti. (in base al modello)
(Guida utente) Visualizza la guida utente.
GUIDE Mostra la Guida al programma.
(Spazio) Inserisce uno spazio vuoto sulla tastiera a schermo.
Q.VIEW Consente di tornare al programma precedente.
FAV Consente di accedere all'elenco di canali preferiti.
INFO Consente di visualizzare le informazioni del programma e
della schermata correnti. (in base al modello)
3D Consente di vedere video 3D. (in base al modello)
PAGE Consente di spostarsi alla schermata precedente o successiva.
RECENT Consente di visualizzare la cronologia precedente.
SMART Consente di accedere al menu Casa.
MY APPS Visualizza l'elenco delle applicazioni.
Pulsanti di navigazione (su/giù/sinistra/destra) Consentono di scorrere i menu e
OK Consente di selezionare menu e opzioni e confermare le scelte effettuate.
BACK Consente di tornare al livello precedente.
LIVE MENU Consente di visualizzare l’elenco Consigliati, Programma, Cerca e
EXIT Consente di eliminare dalla visualizzazione le schermate e di ripristinare la
Pulsanti colorati Consentono di accedere a funzioni speciali in alcuni menu.
( : Rosso, : Verde, : Giallo, : Blu)
TASTI TELETEXT Questi pulsanti vengono utilizzati per il teletext.
LIVE TV Consente di tornare a LIVE TV.
Consente di selezionare la sorgente di menu MHP TV. (Solo Italia) (In base al modello)
Pulsanti di controllo ( ) Consentono di controllare i contenuti
Premium, i menu Time Machine Ready o SmartShare o i dispositivi SIMPLINK
compatibili (USB o SIMPLINK o Time Machine Ready ).
REC/ Consente di avviare la registrazione e visualizza il menu di registrazione.
Time Machine Ready supportato).
SUBTITLE Consente di visualizzare i sottotitoli preferiti in modalità digitale.
AD Premendo il pulsante AD, viene attivata la funzione di descrizione audio.
TV/RAD Consente di selezionare il programma Radio, TV o DTV.
P A G E FAV MUTE INPUT EXIT OK LIVE MENUMY APPSLIVE TV REC/
FUNZIONI DEL TELCOMANDO MAGIC REMOTE FUNZIONI DEL TELCOMANDO MAGIC REMOTE Articolo non incluso in tutti i modelli.
Quando viene visualizzato il messaggio “Batteria telcomando Magic Remote
quasi scarica. Sostituire batteria.”, sostituire la batteria.
Per sostituire le batterie, aprire il coperchio del vano batterie, sostituire le
batterie (AA da 1,5 V) facendo corrispondere le estremità e ai simboli
presenti all’interno del vano e chiudere il coperchio. Accertarsi di indirizzare il
telecomando verso il relativo sensore sul televisore.
Per rimuovere le batterie, eseguire le operazioni di installazione in senso
Non utilizzare batterie vecchie e nuove contemporaneamente; ciò potrebbe causare danni al
(Solo LB67**, LB68**, LB69**, LB70**, LB72**, LB73**, LB86**, LB87**)
Consente di accendere o speg-
Pulsanti di navigazione
(su/giù/sinistra/destra)
Premere i pulsanti su, già, sinis-
tra o desta per scorrere il menu.
Se si premono i tasti , , o
mentre è in uso il puntatore,
il puntatore scompare dallo sch-
ermo e il Telecomando magico
funziona come un telecomando
normale. Per visualizzare nuova-
mente il puntatore sullo schermo,
scuotere il Telecomando magico
a destra e a sinistra.
Premere il centro del pulsante
Wheel per selezionare un menu.
È possibile cambiare programmi
o canali utilizzando il pulsante
Consentono di accedere a
funzioni speciali in alcuni menu.
( : Rosso, : Verde, :
Consente di regolare il livello del
Consente di tornare al livello
Consente di accedere al menu
Consente il passaggio tra
trasmissione (antenna) e i diversi
P Consente di scorrere i programmi
/ INPUT Consente di visualizzare il
telecomando schermo.
* Consente di accedere al menu
del telecomando universale. (in
* Premere e mantenere premuto
il tasto / INPUT per
visualizzare sullo schermo il
menù degli ingressi
per selezionare le periferiche
esterne collegate al TV.
Viene utilizzato per la visione di
(in base al modello)
Consente di disattivare tutti i
* Tenendo premuto il pulsante
, viene attivata la funzione
di descrizione audio. (in base al
FUNZIONI DEL TELCOMANDO MAGIC REMOTE Annullamento della registrazione del
Premere contemporaneamente
per cinque secondi i tasti
(Indietro) e (Casa) per
annullare l’associazione del
Telecomando magico al TV.
annullare la registrazione
Come utilizzare il telcomando
Scuotere leggermente il
Telecomando magico a
destra e a sinistra o premere
i pulsanti (Casa), /
INPUT, per visualizzare
il puntatore sullo schermo.
visualizzato quando si ruota
il pulsante Wheel. (in base
Il puntatore scompare dallo
schermo se non viene
utilizzato per un determinato
periodo di tempo o se il
Telecomando magico viene
appoggiato su una supercie
Se il puntatore non si
muove come desiderato,
scuotere il Telecomando
magico a sinistra e a destra.
Il puntatore si sposterà al
centro dello schermo.
A causa delle funzioni
aggiuntive, le batterie del
Telecomando magico si
consumano più velocemente
rispetto a quelle di un
telecomando tradizionale.
Riconoscimento vocale
(in base al modello)
Per utilizzare la funzione di riconoscimento
vocale è necessaria una connessione di
1. Premere il pulsante per il
riconoscimento vocale.
2. Pronunciare il contenuto che si
desidera quando viene visualizzata la
finestra relativa alla voce nella parte
sinistra dello schermo del TV.
• Il riconoscimento vocale potrebbe non
riuscire se si parla troppo rapidamente
o troppo lentamente.
• Utilizzare il Telecomando magico a
una distanza non superiore a 10 cm
• La velocità di riconoscimento può
variare in base alle caratteristiche
dell’utente (voce, pronuncia,
intonazione e velocità) e all’ambiente
(rumore e volume del TV).
Registrazione del telcomando
Registrazione del Telecomando magico
BACK HOME P MY APPS Per utilizzare il Telecomando
magico, associarlo al TV.
1 Inserire le batterie nel
Telecomando magico e
2 Puntare il Telecomando magico in
direzione del TV e premere il tasto
Se la registrazione del
Telecomando magico con
il TV non riesce, riprovare
dopo aver spento e riacceso
FUNZIONI DEL TELCOMANDO MAGIC REMOTE / UTILIZZO DELLA GUIDA UTENTE UTILIZZO DELLA GUIDA UTENTE La guida utente consente di accedere più
facilmente a informazioni dettagliate sul
1 Premere il pulsante
per visualizzare il menu Casa.
2 Selezionare Manuale utente e premere
È possibile accedere alla guida utente
anche premendo il tasto (Manuale
utente) sul telecomando. (In base al
Precauzioni nell’uso del
telcomando Magic Remote
Utilizzare il telecomando entro il raggio
specificato (10 metri). Si potrebbero
riscontrare errori di comunicazione nel
caso in cui il dispositivo venga utilizzato
al di fuori dell’area di copertura oppure
nel caso in cui siano presenti ostacoli
all’interno dell’area stessa.
Si potrebbero riscontrare errori di
comunicazione a seconda degli accessori
utilizzati. Dispositivi quali forni a
microonde e reti LAN wireless funzionano
nella stessa banda di frequenza (2,4 GHz)
del Telecomando magico. Ciò potrebbe
provocare errori di comunicazione.
Il Telecomando magico potrebbe non
funzionare correttamente se è presente un
router wireless (AP) nel raggio di 1 metro
dal TV. Il router wireless deve essere
posizionato a più di 1 m di distanza dal TV.
Non far cadere le batterie. Evitare che le
errato potrebbero verificarsi esplosioni.
MANUTENZIONE / RISOLUZIONE DEI PROBLEMI MANUTENZIONE Pulizia del televisore
Pulire regolarmente il televisore per mantenerne le prestazioni ottimali e per estenderne la durata nel
Innanzitutto, accertarsi di spegnere e discollegare il cavo di alimentazione e tutti gli altri cavi.
Quando il televisore viene lasciato incustodito e non in uso per un lungo periodo, scollegare il cavo
di alimentazione dalla presa a muro per evitare possibili danni derivanti da fulmini e sovratensioni
Schermo, cornice, telaio e supporto
Per rimuovere la polvere o lo sporco leggero, pulire la supercie con un panno morbido, asciutto e
Per rimuovere lo sporco maggiore, pulire la supercie con un panno morbido inumidito con acqua
pulita o un detergente delicato diluito. Quindi, passare immediatamente un panno asciutto.
Evitare di toccare continuamente lo schermo per non danneggiarlo.
Non premere, strofinare o colpire la superficie dello schermo con le unghie o con oggetti affilati per
non graffiarlo e provocare distorsioni delle immagini.
Non utilizzare agenti chimici perché potrebbero danneggiare il prodotto.
Non nebulizzare del liquido sulla superficie. In caso di penetrazione di acqua nel televisore,
potrebbero verificarsi incendi, scosse elettriche o malfunzionamenti.
Cavo di alimentazione
Rimuovere regolarmente la polvere o lo sporco che si accumula sul cavo di alimentazione.
RISOLUZIONE DEI PROBLEMI Problema Soluzione
Controllare il sensore del telecomando sul prodotto e riprovare.
Verificare la presenza di eventuali ostacoli tra il televisore e il telecomando.
Controllare che le batterie siano ancora cariche e correttamente inserite ( su , su ).
Non viene visualizzata
alcuna immagine e non
è prodotto alcun suono.
Controllare che la TV sia accesa.
Verificare che il cavo di alimentazione sia collegato ad una presa a muro.
Verificare se esiste un problema nella presa a muro collegando altri prodotti.
Controllare le impostazioni di controllo dell'alimentazione. L'alimentazione
potrebbe essere stata interrotta.
Verificare se la funzione Standby automatico(In base al modello)/Timer
Spegnimento/Spegnimento timer è attiva nelle impostazioni Timer.
In mancanza del segnale, il televisore si spegne automaticamente dopo
15 minuti di inattività.
Durante il collegamento
al PC (HDMI/DVI), viene
visualizzato il messaggio
“Formato non valido”.
Spegnere/accendere la TV utilizzando il telecomando.
Ricollegare il cavo HDMI.
Riavviare il PC con la TV accesa.
Poiché il canale della banda utilizzato dal paese potrebbe essere diverso, l’utente non può modificare
o regolare la frequenza operativa; il prodotto viene impostato in base alla tabella di frequenza
Questo dispositivo deve essere installato e utilizzato a una distanza minima di 20 cm dal corpo. Inol-
tre, questa frase è concepita come dichiarazione generale per considerazioni sull’ambiente di utilizzo.
SPECIFICHE TECNICHE Le specifiche del prodotto precedentemente indicate possono subire modifiche senza preavviso in seguito
all’aggiornamento delle funzioni del prodotto.
Requisiti di alimentazione
Requisiti di alimentazione
Requisiti di alimentazione
Requisiti di alimentazione
Requisiti di alimentazione
Requisiti di alimentazione
Requisiti di alimentazione
Requisiti di alimentazione
Requisiti di alimentazione
Requisiti di alimentazione
Requisiti di alimentazione
Requisiti di alimentazione
Requisiti di alimentazione
Requisiti di alimentazione
Requisiti di alimentazione
Requisiti di alimentazione
Requisiti di alimentazione
Requisiti di alimentazione
Requisiti di alimentazione
Requisiti di alimentazione
Requisiti di alimentazione
Requisiti di alimentazione
Requisiti di alimentazione
Requisiti di alimentazione
Requisiti di alimentazione
Requisiti di alimentazione
Requisiti di alimentazione
Requisiti di alimentazione
Requisiti di alimentazione
Requisiti di alimentazione
Requisiti di alimentazione
Requisiti di alimentazione
Temperatura di funzion-
Da 0 °C a 40 °C Umidità di funzion-
Temperatura di stoc-
Da -20 °C a 60 °C Umidità di stoccaggio Inferiore all’85 %
TV digitale TV analogica
programmi memorizzabili
SPECIFICHE TECNICHE Dichiarazione di conformità
La società LG Electronics Italia S.p.A. dichiara che il televisore a colori LG
32LB650V-ZA / 32LB650V-ZE / 32LB650V-ZN / 32LB651V-ZA / 32LB652V-ZA / 32LB653V-ZK / 32LB654V-ZA /
65LB731V-ZE / 70LB650V-ZA / 70LB650V-ZB / 70LB654V-ZA
è fabbricato in conformità alle prescrizioni del D.M. n°548 del 28/08/95, pubblicato sulla G.U.
n°301 del 28/12/95 ed in particolare è conforme a quanto indicato nell’art. 2, comma 1 dello stesso decreto.
Questo apparecchio è fabbricato nella C.E.E nel rispetto delle disposizioni di cui al D.M. 26/03/92 ed in
particolare è conforme alle prescrizioni del Art. 1 dello stesso decreto ministeriale.
Al transportar la TV, no la exponga a
vincularlo con la TV.
controlo remoto da TV.
(Zie pag. A-22, A-24)
