MANUALE UTENTE 32LB580B LG

MAKING CONNECTIONS Italiano

Collegare il televisore all’antenna centralizzata

con un cavo RF (75 Ω).

Utilizzare uno sdoppiatore del segnale

per usare più di 2 televisori.

Se la qualità dell’immagine è scarsa,

installare correttamente un amplificatore

del segnale per migliorarla.

Se la qualità dell’immagine è scarsa con

un’antenna collegata, provare a riallineare

l’antenna nella direzione corretta.

Il cavo e il convertitore dell’antenna non

presa satellitare con un cavo RF satellitare (75 Ω).

Assicurarsi di collegare la TV

all’adattatore di alimentazione CC prima

di collegare la presa di corrente della TV

MAKING CONNECTIONS Italiano

Consente la trasmissione dei segnali audio e

video da un dispositivo esterno al televisore.

Collegare il dispositivo esterno e il televisore con

il cavo Euro Scart come mostrato nell’illustrazione

TV digitale TV digitale

TV analogica, AV TV analogicaComponent

1 Uscita TV: uscite segnali TV analogica o TV

I cavi Euro Scart devono essere

Collegare il TV ai dispositivi esterni. Per una

migliore qualità audio e delle immagini, collegare

il dispositivo esterno e il TV utilizzando il cavo

HDMI come indicato di seguito. Alcuni cavi

separati non sono forniti con il prodotto.

Collegare diversi dispositivi esterni al televisore e

modicare la modalità di ingresso per selezionare

un dispositivo esterno. Per ulteriori informazioni

sul collegamento di un dispositivo esterno,

consultare il manuale fornito in dotazione con

ciascun dispositivo.

È possibile collegare i seguenti dispositivi esterni:

ricevitori HD, lettori DVD, VCR, sistemi audio,

periferiche di archiviazione USB, PC, console per

videogiochi e altri dispositivi esterni.

Il collegamento del dispositivo esterno

può variare in base al modello.

Collegare i dispositivi esterni al televisore

a prescindere dall’ordine della porta del

Se si registra un programma TV su un

registratore DVD o VCR, accertarsi di

collegare il cavo di ingresso del segnale

al televisore attraverso un registratore

DVD o VCR. Per ulteriori informazioni

sulla registrazione, consultare il manuale

fornito in dotazione con il dispositivo

Consultare il manuale

dell’apparecchiatura esterna per le

istruzioni operative.

Se si collega una console per videogiochi

alla TV, utilizzare il cavo fornito con il

In modalità PC, possono essere

presenti interferenze relative alla

risoluzione, schemi verticali, contrasto

o luminosità. In caso di interferenze,

modificare la modalità PC impostando

un’altra risoluzione o modificando la

frequenza di aggiornamento oppure

regolare luminosità e contrasto sul

menu IMMAGINE finché non si ottiene

A seconda della scheda grafica utilizzata,

alcune impostazioni di risoluzione

potrebbero non essere adatte alla

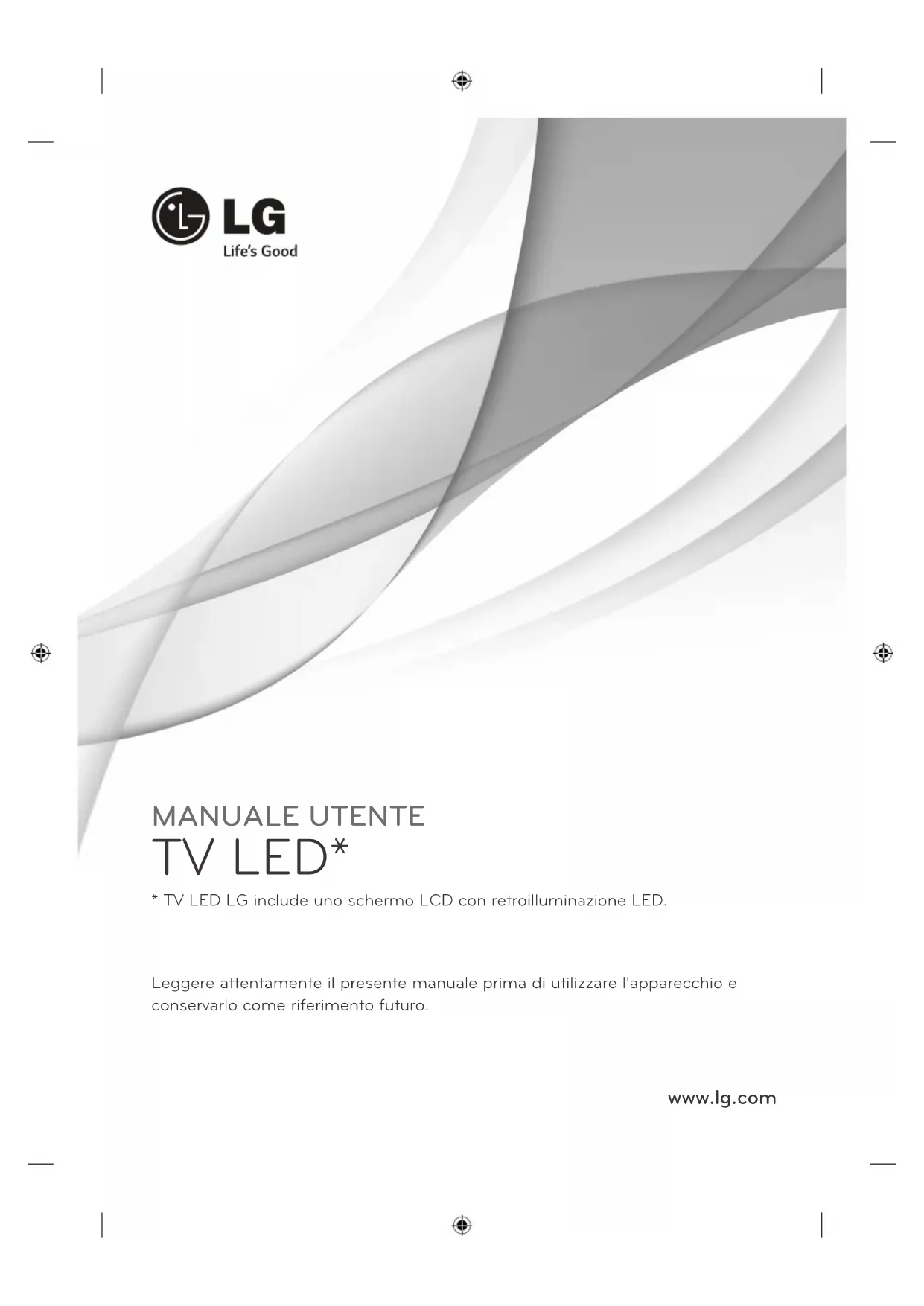

0197MANUALE UTENTE TV LED*

Leggere attentamente il presente manuale prima di utilizzare l'apparecchio e

conservarlo come riferimento futuro.

* TV LED LG include uno schermo LCD con retroilluminazione LED.

LICENZE / AVVISO PER IL SOFTWARE OPEN SOURCE

/ IMPOSTAZIONE DI UN DISPOSITIVO DI CONTROLLO ESTERNO LICENZE Le licenze supportate possono variare da un modello all’altro. Per ulteriori informazioni sulle licenze,

visitare il sito www.lg.com.

AVVISO PER IL SOFTWARE OPEN SOURCE Per ottenere il codice sorgente contenuto in questo prodotto secondo quanto consentito dalle licenze GPL,

LGPL, MPL e altre licenze Open Source, visitare http://opensource.lge.com.

In aggiunta al codice sorgente, sono disponibili per il download tutti i termini di licenza, le esclusioni di

responsabilità e le relative note di copyright.

LG Electronics fornisce anche il codice Open Source su CD-ROM a fronte del pagamento di una cifra a

copertura dei costi che tale distribuzione comporta (come il costo del supporto, di spedizione e gestione)

in seguito a richiesta inviata via e-mail a: opensource@lge.com. Questa offerta è valida per tre (3) anni a

partire dalla data di acquisto del prodotto.

IMPOSTAZIONE DI UN DISPOSITIVO DI CONTROLLO ESTERNO Per informazioni sulla configurazione di un dispositivo di controllo esterno, visitare il sito Web www.lg.com

ISTRUZIONI DI SICUREZZA ISTRUZIONI DI SICUREZZA Leggere attentamente queste istruzioni di sicurezza prima di utilizzare il prodotto.

Non collocare il televisore e il telecomando nei seguenti ambienti:

- In un luogo esposto alla luce diretta del sole

- In un luogo dove è presente un elevato livello di umidità, ad esempio in

- Vicino a fonti di calore, ad esempio stufe o altri dispositivi che producono

- Vicino a piani cottura o umidificatori, dove è facilmente esposto a vapore

- In un'area esposta alla pioggia o al vento

- Vicino a contenitori d'acqua, ad esempio vasi

Ciò potrebbe comportare il rischio di incendi, scosse elettriche,

malfunzionamento o deformazione del prodotto.

Non posizionare il prodotto in un luogo soggetto alla polvere.

Ciò potrebbe costituire rischio di incendio.

La presa di rete rappresenta il dispositivo di scollegamento. La presa deve

essere facilmente raggiungibile.

Non toccare la presa con le mani bagnate. Inoltre, se il terminale del cavo

è bagnato o ricoperto di polvere, asciugarlo completamente o rimuovere la

L'eccesso di umidità può provocare scosse elettriche.

Accertarsi di collegare il cavo di alimentazione alla messa a terra. (Ad

eccezione dei dispositivi privi di messa a terra.)

Si potrebbero subire scosse elettriche o lesioni.

Inserire completamente il cavo di alimentazione.

Se il cavo di alimentazione non viene inserito completamente, si potrebbe

verificare un incendio.

Accertarsi che il cavo di alimentazione non venga a contatto con oggetti

caldi, ad esempio un radiatore.

Ciò potrebbe costituire rischio di incendio o di scosse elettriche.

Non posizionare oggetti pesanti, o il prodotto stesso, sui cavi di

Ciò potrebbe costituire rischio di scosse elettriche o incendio.

ISTRUZIONI DI SICUREZZA

Piegare il cavo dell'antenna tra l'interno e l'esterno dell'edificio per impedire

l'ingresso di gocce di pioggia.

L'acqua può danneggiare il prodotto e provocare scosse elettriche.

Quando si monta il televisore sulla parete, assicurarsi di non far passare il

cavo di alimentazione e quello dell'antenna dietro al televisore.

Ciò potrebbe costituire rischio di incendio o di scosse elettriche.

Non collegare troppi dispositivi elettrici a una singola presa multipla.

Ciò potrebbe comportare il rischio di incendi dovuti a surriscaldamento.

Attenzione a non far cadere il prodotto quando si collegano dispositivi

Ciò potrebbe causare lesioni alle persone o danni al prodotto.

Tenere il materiale anti-umidità o vinilico dell'imballaggio fuori dalla portata

Il materiale antiumidità è nocivo, se ingerito. Se accidentalmente ingerito,

far vomitare il paziente e portarlo al più vicino pronto soccorso. Inoltre il

materiale vinilico dell'imballaggio può provocare soffocamento. Tenerlo fuori

dalla portata dei bambini.

Impedire ai bambini di arrampicarsi o appendersi al televisore.

Il prodotto potrebbe cadere e provocare gravi lesioni.

Smaltire le batterie usate in modo appropriato per evitare che i bambini

In caso di ingestione delle batterie, rivolgersi immediatamente a un medico.

Non inserire un conduttore (ad esempio un bastoncino metallico) su una

delle estremità del cavo di alimentazione mentre l'altra estremità è inserita

nella presa a muro. Inoltre, non toccare il cavo di alimentazione subito dopo

averlo inserito nella presa a muro.

Si potrebbero subire scosse elettriche.

(in base al modello)

Non collocare o conservare sostanze infiammabili vicino al prodotto.

L'incauta manipolazione di sostanze infiammabili può causare esplosioni o

Non lasciare cadere nel prodotto oggetti metallici quali monete, mollette

per capelli, bastoncini o fil di ferro né oggetti infiammabili quali carta e

fiammiferi. Prestare particolare attenzione ai bambini.

Possono verificarsi scosse elettriche, incendi o lesioni fisiche alle

persone. Se un oggetto cade all'interno del prodotto, scollegare il cavo di

alimentazione e contattare il centro di assistenza.

Non spruzzare acqua sul prodotto né pulirlo con prodotti infiammabili

(solventi o benzene). Possono verificarsi incendi o scosse elettriche.

ISTRUZIONI DI SICUREZZA

Evitare impatti d'urto sul prodotto o di far cadere oggetti all'interno del

prodotto e sullo schermo.

Vi è il rischio di lesioni alle persone o danneggiamenti al prodotto stesso.

Non toccare mai il prodotto o l'antenna durante un temporale.

Si potrebbero subire scosse elettriche.

In caso di perdita di gas, non toccare la presa a muro, aprire le finestre e

Una scintilla potrebbe provocare un incendio o ustioni.

Non disassemblare, riparare o modificare il prodotto a propria discrezione.

Vi è il rischio di provocare incendi o scosse elettriche.

Rivolgersi al centro di assistenza per effettuare il controllo, la taratura o le

riparazioni del caso.

Se si verifica una delle seguenti circostanze, scollegare immediatamente il

prodotto dall'alimentazione e contattare il centro di assistenza di zona.

- Il prodotto ha subito un urto

- Il prodotto è stato danneggiato

- Oggetti estranei sono caduti dentro il prodotto

- Il prodotto produce fumo o odori strani

Vi è il rischio di scosse elettriche o incendio.

Se si prevede di non utilizzare il prodotto per un lungo periodo, scollegare il

cavo di alimentazione dal prodotto.

I depositi di polvere possono provocare incendi, mentre l'usura

dell'isolamento può provocare perdite di elettricità, scosse elettriche o

L'apparecchio non deve essere esposto a gocce o spruzzi di acqua;

oggetti contenenti liquidi, quali vasi, non devono essere posizionati

Non installare il prodotto a una parete se quest’ultima è esposta a olio o paraffina liquida.

Il prodotto potrebbe danneggiarsi o cadere.

Installare il prodotto in un luogo privo di onde radio.

Tra un'antenna esterna e le linee elettriche deve esserci una distanza

sufficiente a impedire che la prima tocchi le seconde anche in caso di

per evitare il rischio di scosse elettriche.

ISTRUZIONI DI SICUREZZA

Non installare il prodotto in luoghi quali mensole instabili o superfici

inclinate. Evitare inoltre luoghi soggetti a vibrazione o in cui il prodotto non

sia sostenuto appieno.

In caso contrario il prodotto potrebbe cadere o capovolgersi, con il rischio di

lesioni gravi o danneggiamento del prodotto stesso.

Se si installa il televisore su un supporto, usare delle precauzioni per

evitare che possa rovesciarsi. In caso contrario, il prodotto potrebbe cadere

e provocare lesioni alle persone.

Se si intende montare il prodotto su una parete, collegare l'interfaccia di montaggio VESA

standard (parti opzionali) al retro del prodotto. Quando si installa il set per utilizzare la staffa per

montaggio a parete (parti opzionali), fissarlo accuratamente in modo che non possa cadere.

Utilizzare solo gli accessori specificati dal produttore.

Per l'installazione dell'antenna, rivolgersi a personale qualificato.

Tale operazione può comportare il rischio di incendio o di scosse elettriche.

Quando si guarda la televisione, si raccomanda di mantenere una distanza

di almeno 2 - 7 volte la lunghezza della diagonale dello schermo.

Guardando la TV per periodi prolungati si può avere un effetto di visione

Utilizzare solo il tipo di batterie indicato.

In caso contrario, il telecomando potrebbe subire danneggiamenti.

Non utilizzare batterie vecchie e nuove contemporaneamente.

Ciò potrebbe causare il surriscaldamento e la perdita di liquido dalle stesse.

Non esporre le batterie a calore eccessivo, quindi tenerle lontano dalla luce diretta del sole,

camini aperti e stufe elettriche.

NON inserire batterie non ricaricabili nel dispositivo di ricarica.

Verificare che non vi siano oggetti tra il telecomando e il sensore.

La luce del sole e altre fonti luminose intense possono interferire con il

segnale del telecomando. Se ciò si verifica, oscurare la stanza.

Quando si collegano dispositivi esterni come console per videogiochi,

verificare che i cavi di collegamento siano sufficientemente lunghi.

In caso contrario il prodotto potrebbe cadere con il rischio di lesioni alle

persone o danneggiamento del prodotto stesso.

Evitare di spegnere il prodotto scollegando il cavo dalla presa a muro. (Non

usare la spina come interruttore.)

Potrebbero verificarsi errori meccanici o scosse elettriche.

ISTRUZIONI DI SICUREZZA

Seguire le istruzioni di installazione riportate di seguito per evitare il

surriscaldamento del prodotto.

- Collocare il prodotto a una distanza minima di 10 cm dalla parete.

- Non installare il prodotto in luoghi privi di ventilazione (ad esempio su

una mensola o all'interno di un mobile).

- Non installare il prodotto su un tappeto o su un cuscino.

- Controllare che la ventola dell'aria non sia bloccata da una tovaglia o da

In caso contrario, si rischia un incendio.

Dopo aver guardato a lungo il televisore, evitare di toccare le aperture

per la ventilazione poiché potrebbero essersi surriscaldate. Questo

comportamento non influisce sul funzionamento o sulle prestazioni del

Esaminare periodicamente il cavo dell’apparecchio e se sono visibili danni o segni di usura,

scollegarlo, interrompere l'uso dell'apparecchio e sostituire il cavo con l'esatto componente di

ricambio presso un centro servizi autorizzato.

Evitare che la polvere si depositi sui terminali del cavo di alimentazione o

Ciò potrebbe costituire rischio di incendio.

Proteggere il cavo di alimentazione da possibili danni fisici o meccanici,

evitando che venga intrecciato, annodato, schiacciato, incastrato in una

porta o calpestato. Prestare particolare attenzione alle prese, alle prese a

muro e al punto in cui il cavo esce dall'apparecchio.

Non premere con forza sul pannello con la mano od oggetti affilati, ad

esempio unghie, matite o penne e non graffiarlo.

Evitare di toccare lo schermo o di premere su di esso con le dita troppo a

lungo. Questa operazione potrebbe provocare alcuni effetti temporanei di

distorsione sullo schermo.

Quando si pulisce il prodotto e i suoi componenti, scollegare prima il cavo

di alimentazione e utilizzare un panno morbido. Non applicare eccessiva

forza per evitare di graffiare o scolorire lo schermo. Non spruzzare acqua

né utilizzare panni bagnati. Non utilizzare mai detergenti per vetri, lucidanti

per automobili o industriali, abrasivi o cere, benzene, alcol e prodotti simili

che possono danneggiare il prodotto e il suo pannello.

Ciò potrebbe comportare il rischio di incendio, scosse elettriche o

danneggiamento del prodotto (deformazione, corrosione o rottura).

Finché l’unità è collegata alla presa elettrica, non è scollegata dalla sorgente di alimentazione

nemmeno se viene spenta utilizzando l’interruttore.

Per scollegare il cavo, afferrare la spina e tirare.

Se si scollegano i fili all'interno del cavo di alimentazione, potrebbe

svilupparsi un incendio.

Quando si sposta il prodotto, accertarsi che sia stato spento. Quindi,

scollegare i cavi dell'alimentazione, dell'antenna e tutti i cavi di

In caso contrario, vi è il rischio di danneggiare il televisore o il cavo di

alimentazione, con il rischio di incendio o scosse elettriche.

ISTRUZIONI DI SICUREZZA

A causa del peso dell'apparecchio, si raccomanda di spostarlo o rimuoverlo

dal suo imballaggio in due persone.

In caso contrario, si possono subire lesioni.

Contattare il centro servizi una volta l'anno per pulire le parti interne del

La polvere accumulata può causare danni meccanici.

Per l'assistenza, rivolgersi a personale qualificato. È necessario rivolgersi

all'assistenza se l'apparecchio è in qualsiasi modo danneggiato, ad

esempio in caso di danni al cavo o alla spina di alimentazione elettrica,

liquidi o oggetti caduti accidentalmente all'interno dell'apparecchio,

esposizione a pioggia o umidità, funzionamento non regolare o cadute.

Se il prodotto risulta freddo al tatto, si potrebbe verificare un leggero

"tremolio" all'accensione. Si tratta di un effetto normale, che non indica un

malfunzionamento del prodotto.

Il pannello è un prodotto ad alta tecnologia con risoluzione da due a sei

milioni di pixel. È possibile vedere sul pannello minuscoli puntini neri e/o

altri puntini dai colori vivaci (rosso, blu o verde) delle dimensioni di 1 ppm.

Ciò non indica un malfunzionamento e non incide sulle prestazioni e

l'affidabilità del prodotto.

Questo fenomeno si verifica anche in prodotti di terze parti e non dà diritto

alla sostituzione del prodotto o a risarcimenti.

La luminosità e il colore del pannello possono differire a seconda della

posizione di visione (sinistra/destra/alto/basso).

Il fenomeno è dovuto alle caratteristiche del pannello. Non ha nulla a che

vedere con le prestazioni del prodotto e non indica malfunzionamento.

Quando un'immagine fissa (ad esempio la trasmissione del logo di un canale, di un menu a

schermo o della scena di un videogioco) è visualizzata per un periodo di tempo prolungato,

può danneggiare lo schermo producendo un effetto noto come "persistenza delle immagini". La

garanzia non copre il prodotto per questo tipo di danno.

Evitare di visualizzare un'immagine fissa sullo schermo del televisore per un periodo prolungato (2

o più ore per un LCD, 1 ora o più per un televisore al plasma).

Inoltre, se si guarda a lungo il TV utilizzando il formato 4:3, può prodursi un fenomeno di

persistenza delle immagini lungo i bordi del pannello.

Questo fenomeno si verifica anche in prodotti di terze parti e non dà diritto alla sostituzione del

prodotto o a risarcimenti.

Suoni e rumori prodotti dal televisore

"Crack": il crack che si avverte quando si guarda o si spegne il televisore è generato dalla

contrazione termica della plastica causata dalla temperatura e dall'umidità. Questo rumore è

comune nei prodotti che prevedono la deformazione dovuta ad agenti termici. Ronzio del pannello

o dei circuiti elettrici: il circuito di commutazione ad alta velocità produce un leggero rumore

dovuto al passaggio di una grande quantità di energia elettrica necessaria per il funzionamento

del prodotto. Il rumore varia a seconda del prodotto.

Il suono generato non incide sulle prestazioni e l'affidabilità del prodotto.

ITALIANO9 MONTAGGIO E PREPARAZIONE NOTA

y Il televisore raffigurato nell'immagine può essere diverso da quello in uso.

y Il menu OSD (On Screen Display) del TV potrebbe risultare leggermente diverso da quello mostrato in questo manuale.

y I menu e le opzioni disponibili possono essere diversi a seconda della sorgente in ingresso o del modello del prodotto utilizzati.

y In futuro possono essere aggiunte nuove funzioni al televisore.

y Il televisore può essere posto in modalità standby per ridurre il consumo energetico. Spegnere il televisore se si prevede di non guardarlo per un periodo prolungato. In tal modo si risparmierà energia elettrica.

y È possibile ridurre notevolmente il consumo energetico riducendo il livello di luminosità dell'immagine. In tal modo si riducono anche i costi complessivi di funzionamento.

MONTAGGIO E PREPARAZIONE Disimballaggio Vericare che nella confezione siano presenti i seguenti elementi. Se manca qualche accessorio, contattare il rivenditore locale presso il quale è stato effettuato l'acquisto. Le illustrazioni presenti nel manuale possono differire dal prodotto e dall'articolo effettivi. ATTENZIONE

y Per garantire la sicurezza e la durata del prodotto, non utilizzare prodotti pirata.

y I danni o lesioni provocati da prodotti pirata non sono coperti dalla garanzia.

y Alcuni modelli presentano una sottile pellicola sullo schermo che non deve essere rimossa. NOTA

y Gli elementi forniti con il prodotto potrebbero variare in base al modello.

y Le specifiche del prodotto o il contenuto del presente manuale possono subire modifiche senza preavviso in caso di aggiornamento delle funzioni del prodotto.

y Per un collegamento ottimale, le periferiche USB e i cavi HDMI devono essere dotati di cornici di spessore inferiore a 10 mm e larghezza inferiore a 18 mm. Se il cavo USB o la memory stick USB non sono compatibili con la porta USB del televisore, usare un cavo di estensione che supporta l'USB 2.0.

Manuale utente Supporto per cavi

Corpo del supporto / Base

Cavo di alimentazione

MONTAGGIO E PREPARAZIONE Adattatore CC / Cavo di

Staffa per montaggio a

Gommino di protezione

MONTAGGIO E PREPARAZIONE Acquisto separato

Gli elementi acquistati separatamente possono subire cambiamenti o modiche senza preavviso ai ni del

miglioramento della qualità.

Per acquistare questi articoli, contattare il proprio rivenditore.

I dispositivi funzionano solo con alcuni modelli.

Il nome del modello o il design può cambiare in base all’aggiornamento delle funzioni del prodotto,

al produttore e alle politiche.

Telecamera per videochiamate

Dispositivo audio LG Tag On

* È possibile utilizzare il telecomando magico e il dispositivo audio LG (wireless) solo quando si utilizza

una chiavetta Wi-Fi/Bluetooth.

MONTAGGIO E PREPARAZIONE Componenti e pulsanti

Indicatore Alimentazione

Indicatore Alimentazione

Indicatore Alimentazione

MONTAGGIO E PREPARAZIONE

1 Sensore intelligente - Consente di regolare la qualità dell’immagine in base all’ambiente circostante.

2 Pulsante joystick - Questo pulsante si trova sotto lo schermo del TV.

È possibile impostare la spia dell’indicatore di alimentazione selezionando OPZIONE nei menu

Uso del pulsante joystick

È possibile attivare le funzioni del TV, premendo o spostando il pulsante joystick verso l’alto, verso il basso,

a destra o sinistra.

Quando il TV è spento, posizionare il dito sul pulsante joystick,

premere una volta, quindi rilasciare il pulsante.

Quando il TV è acceso, posizionare il dito sul pulsante joystick e

tenere premuto per alcuni secondi, quindi rilasciare il pulsante.

(Se il pulsante Menu si trova sullo schermo, tenere premuto il

pulsante joystick per uscire dal Menu).

Se si posiziona il dito sopra il pulsante joystick, è possibile

regolare il livello del volume spostandolo verso sinistra o desta.

Se si posiziona il dito sopra il pulsante joystick, è possibile

scorrere fra i programmi salvati spostandolo verso l’alto o verso il

Se si tiene il dito sul pulsante joystick e si preme verso l’altro, il basso, destra o sinistra, fare

attenzione a non premere il pulsante joystick. Se si preme prima il pulsante joystick, non è

possibile regolare il volume e i programmi salvati.

Regolazione del menu

Quando il Tv è acceso, premere una volta il pulsante joystick.

È possibile regolare gli elementi del Menu( , , , ) spostando il pulsante joystick verso l’alto, vero il

basso, a destra o a sinistra.

Consente di spegnere il TV.

Impostazioni Consente di accedere al menu principale.

Consente di eliminare dalla visualizzazione le schermate

e di ripristinare la modalità TV.

Elenco Input Consente di modificare la sorgente in ingresso.

MONTAGGIO E PREPARAZIONE Sollevamento e spostamento

del TV Prima di sollevare o spostare il televisore, leggere

le seguenti indicazioni per evitare di grafare o

danneggiare l'apparecchio e per un trasporto

sicuro a prescindere dal tipo e dalle dimensioni.

Evitare di toccare continuamente

lo schermo per non rischiare di

Si consiglia di spostare il televisore nella

scatola o con il materiale di imballaggio

Prima di sollevare o spostare il televisore,

scollegare il cavo di alimentazione e tutti i

Quando si afferra il televisore, lo schermo

deve essere rivolto dall'altro lato per evitare

Afferrare saldamente la parte superiore

ed inferiore della cornice del televisore.

Fare attenzione a non afferrare la parte

trasparente, l'altoparlante o la griglia

Per trasportare un televisore di grandi

dimensioni occorrono 2 o 3 persone.

Durante il trasporto, tenere il televisore come

mostrato nell'illustrazione di seguito.

Durante il trasporto, non esporre il televisore

a oscillazioni o eccessive vibrazioni.

Durante il trasporto, tenere il televisore diritto,

non ruotarlo su un lato o inclinarlo in avanti o

verso destra o sinistra.

Evitare di esercitare una pressione eccessiva

poiché si potrebbe piegare/incurvare il telaio

e, di conseguenza, danneggiare lo schermo.

Durante l’utilizzo del TV, prestare attenzione

a non danneggiare il pulsante joystick

MONTAGGIO E PREPARAZIONE Montaggio su un tavolo

1 Sollevare ed inclinare il televisore in posizione

verticale su un tavolo.

- Lasciare uno spazio (minimo) di 10

cm dalla parete per assicurare una

ventilazione adeguata.

2 Collegare il cavo di alimentazione alla presa a

Non posizionare il televisore vicino a fonti

di calore, in quanto ciò potrebbe causare

un incendio o danni.

Fissaggio della TV alla parete

(Funzione non disponibile su tutti i modelli.)

1 Inserire e ssare i bulloni a occhiello o le staffe

del televisore e i bulloni sul retro del televisore.

- Se vi sono bulloni inseriti nella

posizione dei bulloni a occhiello,

2 Montare le staffe con le viti sulla parete.

Far corrispondere la posizione della staffa e

dei bulloni a occhiello sul retro del televisore.

3 Legare strettamente i bulloni a occhiello alle

staffe con una corda robusta.

Assicurarsi di mantenere la corda orizzontale

con la supercie piatta.

Impedire ai bambini di arrampicarsi o

aggrapparsi al televisore.

Utilizzare un piano o un mobile

sufficientemente grandi e robusti da

sostenere correttamente il televisore.

Staffe, bulloni e corde non sono forniti.

È possibile acquistare gli accessori

opzionali presso il rivenditore locale di

MONTAGGIO E PREPARAZIONE Montaggio a parete

Montare attentamente la staffa per il montaggio a

parete opzionale sul retro del televisore e ssare

la staffa su una parete solida perpendicolare

al pavimento. Per ssare il televisore su altri

materiali da costruzione, contattare il personale

LG consiglia di far eseguire il montaggio a parete

da un installatore qualicato esperto.

10 cm 10 cm Accertarsi di utilizzare viti e staffe per il

montaggio a parete conformi agli standard VESA.

Le dimensioni standard per i kit di montaggio a

parete sono descritti nella seguente tabella.

Acquisto separato (Staffa per montaggio a parete)

MONTAGGIO E PREPARAZIONE ATTENZIONE

Scollegare l’alimentazione prima di

spostare o installare il televisore. In caso

contrario, si rischiano scosse elettriche.

Se si installa il TV al soffitto o su una

a parete inclinata, potrebbe cadere e

causare gravi lesioni.

Utilizzare un supporto per montaggio a

parete autorizzato da LG e contattare

il rivenditore locale o il personale

Non serrare eccessivamente le viti per

evitare danni al televisore e rendere nulla

Utilizzare le viti e i supporti a parete

conformi agli standard VESA. Gli

eventuali danni o lesioni causati dall’uso

errato o dall’utilizzo di un accessorio

non compatibile non sono coperti dalla

La distanza della vite dalla superficie

esterna del pannello posteriore deve

essere inferiore a 8 mm. (Solo LB49**)

Inserto per montaggio a parete

Inserto per montaggio a

Utilizzare le viti elencate nelle specifiche

delle viti conformi agli standard VESA.

Il kit per il montaggio a parete include un

manuale di installazione e i componenti

La staffa per montaggio a parete è

un accessorio opzionale. È possibile

acquistare gli accessori opzionali presso

il rivenditore locale di fiducia.

La lunghezza delle viti può variare in

base alla staffa di montaggio a parete.

Accertarsi di utilizzare la lunghezza

Per ulteriori informazioni, consultare il

manuale fornito con la staffa di montaggio

ITALIANO19 TELECOMANDO TELECOMANDO Le descrizioni nel presente manuale si basano sui pulsanti del telecomando. Leggere attentamente il presente manuale e utilizzare correttamente il televisore.Per sostituire le batterie, aprire il coperchio del vano batterie, inserire le batterie (AAA da 1,5 V) rispettando le polarità e come indicato dall’etichetta all’interno del vano e chiudere il coperchio. Per rimuovere le batterie, eseguire la procedura di installazione all’inverso.oppure ATTENZIONE

y Non utilizzare batterie vecchie e nuove contemporaneamente; ciò potrebbe causare danni al telecomando.

y Il telecomando non è incluso per tutti i mercati.Accertarsi di puntare il telecomando verso il sensore sul televisore. (In base al modello)TV/RAD Consente di selezionare il programma Radio, TV o DTV.SUBTITLE Consente di visualizzare i sottotitoli preferiti in modalità digitale.Q. MENU Consente di accedere ai menu rapidi.GUIDE Mostra la Guida al programma.

AD Premendo il pulsante AD, viene attivata la funzione di descrizione audio. INPUT Consente di modificare la sorgente in ingresso.LIST Consente di accedere all’elenco programmi salvato.Q.VIEW Consente di tornare al programma precedente.FAV Consente di accedere all’elenco di canali preferiti.INFO Consente di visualizzare le informazioni del programma e della schermata correnti.

PAGE Consente di spostarsi alla schermata precedente o successiva.SETTINGS Consente di accedere ai menu principali. SMART Consente di accedere ai menu della schermata principale Smart. MY APPS Visualizza l'elenco delle applicazioni. 1 TASTI TELETEXT Questi pulsanti vengono utilizzati per il teletext.Pulsanti di navigazione (su/giù/sinistra/destra) Consentono di scorrere i menu e le opzioni. OK Consente di selezionare menu e opzioni e confermare le scelte effettuate. BACK Consente di tornare al livello precedente.EXIT Consente di eliminare dalla visualizzazione le schermate e di ripristinare la modalità TV. APP/

Consente di selezionare la sorgente di menu MHP TV. (Solo Italia) (In base al modello)REC/ Consente di avviare la registrazione e visualizza il menu di registrazione. (solo modello Time MachineReady supportato).LIVE TV Consente di tornare a LIVE TV.Pulsanti di controllo () Consentono di controllare i contenuti Premium, i menu Time MachineReady o SmartShare o i dispositivi SIMPLINK compatibili (USB o SIMPLINK o Time MachineReady ).

2 Pulsanti colorati Consentono di accedere a funzioni speciali in alcuni menu. (: Rosso, : Verde, : Giallo, : Blu) 1

TELECOMANDO SUBTITLE Consente di visualizzare i sottotitoli preferiti in modalità digitale.

RATIO Consente di ridimensionare un’immagine.

INPUT Consente di modificare la sorgente in ingresso.

TV/RAD Consente di selezionare il programma Radio, TV o DTV.

LIST Consente di accedere all’elenco programmi salvato.

(Spazio) Inserisce uno spazio vuoto sulla tastiera a schermo.

Q.VIEW Consente di tornare al programma precedente.

FAV Consente di accedere all'elenco di canali preferiti.

GUIDE Mostra la Guida al programma.

PAGE Consente di spostarsi alla schermata precedente o successiva.

INFO Consente di visualizzare le informazioni del programma e della

SMART Consente di accedere ai menu della schermata principale Smart.

MY APPS Visualizza l'elenco delle applicazioni.

Pulsanti di navigazione

(su/giù/sinistra/destra) Consentono di scorrere i

OK Consente di selezionare menu e opzioni e confermare le scelte effettuate.

BACK Consente di tornare al livello precedente.

SETTINGS Consente di accedere ai menu principali.

EXIT Consente di eliminare dalla visualizzazione le schermate e di ripristinare la

Pulsanti colorati Consentono di accedere a funzioni speciali in alcuni menu.

( : Rosso, : Verde, : Giallo, : Blu)

TASTI TELETEXT Questi pulsanti vengono utilizzati per il teletext.

LIVE TV Consente di tornare a LIVE TV.

Q. MENU Consente di accedere ai menu rapidi.

Pulsanti di controllo ( ) Consentono di controllare i contenuti

Premium, i menu Time Machine Ready o SmartShare o i dispositivi SIMPLINK

compatibili (USB o SIMPLINK o Time Machine Ready ).

REC/ Consente di avviare la registrazione e visualizza il menu di registrazione.

Time Machine Ready supportato).

SLEEP Regolare il timer di spegnimento

AD Premendo il pulsante AD, viene attivata la funzione di descrizione audio.

Consente di selezionare la sorgente di menu MHP TV. (Solo Italia) (In base al modello)

UTILIZZO DELLA GUIDA UTENTE / MANUTENZIONE UTILIZZO DELLA GUIDA UTENTE La guida utente consente di accedere più

facilmente a informazioni dettagliate sul

1 Premere il pulsante

alla schermata principale Smart.

2 Selezionare Impostazioni → SUPPORTO.

3 Selezionare Manuale dell’utente e premere

SUPPORTO Aggiorn. softwareTest immagineTest audioTest segnaleInfo prodotto/servizioInizializzazione di un'appManuale dell’utente

MANUTENZIONE Pulizia del televisore

Pulire regolarmente il televisore per mantenerne

le prestazioni ottimali e per estenderne la durata

Innanzitutto, accertarsi di spegnere e

discollegare il cavo di alimentazione e

tutti gli altri cavi.

Quando il televisore viene lasciato

incustodito e non in uso per un

lungo periodo, scollegare il cavo di

alimentazione dalla presa a muro per

evitare possibili danni derivanti da fulmini

e sovratensioni elettriche.

Schermo, cornice, telaio e supporto

Per rimuovere la polvere o lo sporco leggero,

Per rimuovere lo sporco maggiore, pulire la

supercie con un panno morbido inumidito

con acqua pulita o un detergente delicato

diluito. Quindi, passare immediatamente un

Evitare di toccare continuamente lo

schermo per non danneggiarlo.

Non premere, strofinare o colpire la

superficie dello schermo con le unghie

o con oggetti affilati per non graffiarlo e

provocare distorsioni delle immagini.

Non utilizzare agenti chimici perché

potrebbero danneggiare il prodotto.

Non nebulizzare del liquido sulla

superficie. In caso di penetrazione

di acqua nel televisore, potrebbero

verificarsi incendi, scosse elettriche o

Cavo di alimentazione

Rimuovere regolarmente la polvere o lo sporco

che si accumula sul cavo di alimentazione.

RISOLUZIONE DEI PROBLEMI / SPECIFICHE TECNICHE RISOLUZIONE DEI PROBLEMI Problema Soluzione

Impossibile controllare la

TV con il telecomando.

Controllare il sensore del telecomando sul prodotto e riprovare.

Verificare la presenza di eventuali ostacoli tra il televisore e il telecomando.

Controllare che le batterie siano ancora cariche e correttamente inserite ( su , su ).

Non viene visualizzata

alcuna immagine e non è

prodotto alcun suono.

Controllare che la TV sia accesa.

Verificare che il cavo di alimentazione sia collegato ad una presa a muro.

Verificare se esiste un problema nella presa a muro collegando altri prodotti.

Controllare le impostazioni di controllo dell'alimentazione. L'alimentazione

potrebbe essere stata interrotta.

Verificare se la funzione Standby automatico(In base al modello)/

Spegnimento/Timer Spegnimento è attiva nelle impostazioni TEMPO.

In mancanza del segnale, il televisore si spegne automaticamente dopo

15 minuti di inattività.

Durante il collegamento

al PC (HDMI / DVI), viene

visualizzato il messaggio

“Formato non valido”.

Spegnere/accendere la TV utilizzando il telecomando.

Ricollegare il cavo HDMI.

Riavviare il PC con la TV accesa.

Potenza in uscita (Max.)

Poiché il canale della banda utilizzato dal paese potrebbe essere diverso, l’utente non può modificare

o regolare la frequenza operativa; il prodotto viene impostato in base alla tabella di frequenza

Questo dispositivo deve essere installato e utilizzato a una distanza minima di 20 cm dal corpo. Inol-

tre, questa frase è concepita come dichiarazione generale per considerazioni sull’ambiente di utilizzo.

SPECIFICHE TECNICHE Le specifiche del prodotto precedentemente indicate possono subire modifiche senza preavviso in seguito

all’aggiornamento delle funzioni del prodotto.

Requisiti di alimentazione

19 V 2,0 A 19 V 2,0 A Consumo elettrico

42 W 42 W Adattatore CA/CC Produttore : Lien Chang

Produttore : APD Modello : DA-48F19

Requisiti di alimentazione

19 V 2,7 A 19 V 2,7 A Consumo elettrico

55 W 55 W Adattatore CA/CC Produttore : Lien Chang

Produttore : APD Modello : DA-65G19

Requisiti di alimentazione

Requisiti di alimentazione

AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz

120 W 130 W ITALIANO25

Requisiti di alimentazione

Requisiti di alimentazione

Requisiti di alimentazione

Requisiti di alimentazione

Requisiti di alimentazione

Requisiti di alimentazione

AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz

140 W 140 W ITALIANO27

Requisiti di alimentazione

Requisiti di alimentazione

Temperatura di funzion-

Da 0 °C a 40 °C Umidità di funzion-

Temperatura di stoc-

Da -20 °C a 60 °C Umidità di stoccaggio Inferiore all’85 %

VHF, UHF C-Band*, Ku-Band*

VHF, UHF, CATV Numero massimo di

programmi memorizzabili

DVB-T/T2/C e TV analogica : 1,500

* Solo modelli che supportano DVB-T2/C/S2

SPECIFICHE TECNICHE Dichiarazione di conformità

La società LG Electronics Italia S.p.A. dichiara che il televisore a colori LG

22LB4900-ZA / 22LB490B-ZG / 22LB490B-ZH / 22LB490U-ZA / 22LB490U-ZG / 22LB490U-ZH / 22LB490V-ZA /

è fabbricato in conformità alle prescrizioni del D.M. n°548 del 28/08/95, pubblicato sulla G.U.

n°301 del 28/12/95 ed in particolare è conforme a quanto indicato nell’art. 2, comma 1 dello stesso decreto.

Questo apparecchio è fabbricato nella C.E.E nel rispetto delle disposizioni di cui al D.M. 26/03/92 ed in

particolare è conforme alle prescrizioni del Art. 1 dello stesso decreto ministeriale.

Al transportar la TV, no la exponga a
