BEDIENUNGSANLEITUNG 32LB580B LG

LB58-Z LG MFL68027042

22LB49**-ZH B stand base

Digital, Dolby Digital Plus, HE-AAC Deutsch

Schließen Sie das TV-Gerät mit einem HF-Kabel

(75 Ω) an eine Wandantennenbuchse an.

Bei Verwendung von mehr als 2

TV-Geräten verwenden Sie einen

Ist das Bild schlecht, installieren Sie einen

Signalverstärker, um die Bildqualität zu

Wenn die Bildqualität bei

angeschlossener Antenne schlecht ist,

richten Sie die Antenne richtig aus.

Antennenkabel und Wandler sind nicht im

Lieferumfang enthalten.

Unterstützter DTV-Ton: MPEG, Dolby

Schließen Sie das TV-Gerät mit einem Satelliten-

HF-Kabel (75 Ω) an eine Satellitenschüssel oder

an eine Satellitenbuchse an.

Stellen Sie sicher, dass das TV-Gerät mit

dem Netzteil verbunden ist, bevor Sie

das Stromkabel des TV-Gerätes mit der

Wandsteckdose verbinden.

Überträgt Video- und Audiosignale von einem

externen Gerät an das TV-Gerät. Verbinden Sie

das externe Gerät, wie in der folgenden Abbildung

gezeigt, mithilfe des Euro-Scart-Kabels mit dem

1 TV-Ausgang: Ausgang für analoge und

digitale Fernsehsignale.

Das Euro-Scart-Kabel muss

signaltechnisch abgeschirmt sein.

Verbinden Sie Ihr Fernsehgerät mit externen

Geräten. Wenn Sie beste Bild- und Tonqualität

wünschen, verbinden Sie das externe Gerät und

das Fernsehgerät mit dem HDMI-Kabel wie in der

Abbildung gezeigt. Es wird kein separates Kabel

Verbinden Sie mehrere externe Geräte mit dem

TV-Gerät, und wechseln Sie die Eingangsmodi,

um ein externes Gerät auszuwählen. Weitere

Informationen zum Anschluss von externen

Geräten entnehmen Sie bitte dem Handbuch des

Verfügbare externe Geräte sind: HD-Receiver,

DVD-Player, Videorekorder, Audiosysteme, USB-

Speichergeräte, PCs, Spielkonsolen und weitere

Der Anschluss für externe Geräte kann

von Modell zu Modell unterschiedlich

Verbinden Sie externe Geräte unabhängig

von der Reihenfolge der Anschlüsse mit

Wenn Sie eine Fernsehsendung

über DVD-Player oder Videorekorder

aufnehmen, vergewissern Sie sich, dass

das TV-Gerät über das Eingangskabel

für das TV-Signal mit dem DVD-Player

oder Videorekorder verbunden ist.

Weitere Informationen zu Aufnahmen

entnehmen Sie bitte dem Handbuch des

verbundenen Gerätes.

Anweisungen zum Betrieb finden Sie im

Handbuch des externen Gerätes.

Wenn Sie eine Spielekonsole mit dem

TV-Gerät verbinden, verwenden Sie das

mit der Konsole mitgelieferte Kabel.

Im PC-Modus kann es hinsichtlich

Auflösung, vertikalem Muster, Kontrast

oder Helligkeit zu Rauschen kommen.

Wenn Rauschen auftritt, stellen Sie

den PC auf eine andere Auflösung ein,

ändern Sie die Bildwiederholrate, oder

passen Sie Helligkeit und Kontrast im

Menü „BILD“ an, bis das Bild optimal ist.

Abhängig von der Grafikkarte

funktionieren im PC-Modus einige

Auflösungseinstellungen möglicherweise

nicht ordnungsgemäß.A-20

MAKING CONNECTIONS Français

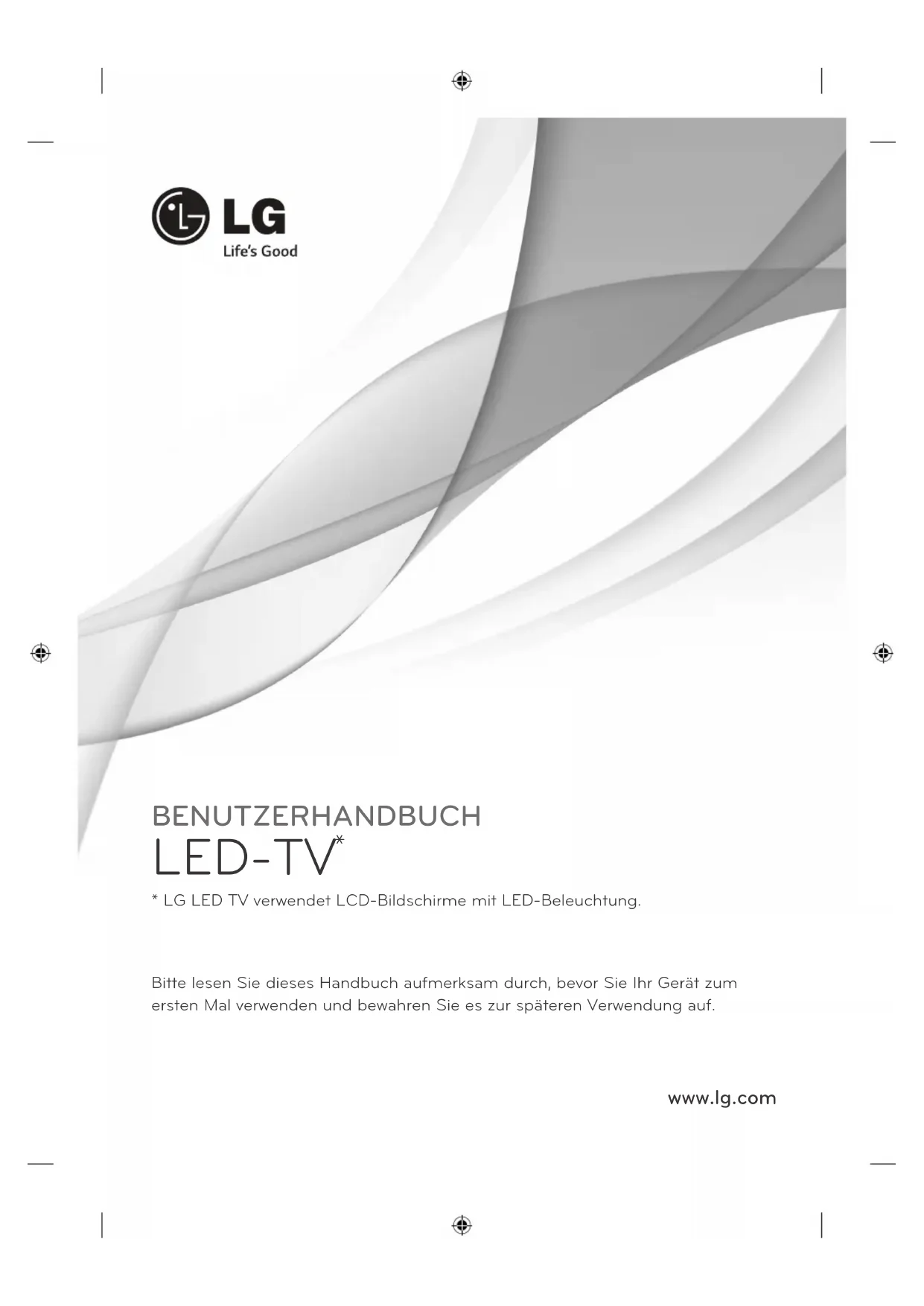

Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie Ihr Gerät zum

ersten Mal verwenden und bewahren Sie es zur späteren Verwendung auf.

* LG LED TV verwendet LCD-Bildschirme mit LED-Beleuchtung.

LIZENZEN / ANMERKUNG ZU OPEN SOURCE-SOFTWARE

/ EINRICHTUNG DER EXTERNEN STEUERUNG LIZENZEN Die unterstützten Lizenzen sind von Modell zu Modell verschieden. Weitere Informationen zu den Lizenzen

erhalten Sie unter www.lg.com.

ANMERKUNG ZU OPEN SOURCE-SOFTWARE Den Quellcode unter GPL, LGPL, MPL sowie weitere Open-Source-Lizenzen, der in diesem Produkt

enthalten ist, können Sie unter http://opensource.lge.com herunterladen.

Neben dem Quellcode stehen dort noch alle Lizenzbedingungen, auf die verwiesen wird,

Garantieausschlüsse sowie Urheberrechtshinweise zum Download bereit.

LG Electronics stellt Ihnen gegen eine Gebühr (für Distribution, Medien, Versand und Verwaltung) auch

den Quellcode auf CD-ROM bereit. Wenden Sie sich per E-Mail an LG Electronics: opensource@lge.com.

Dieses Angebot ist drei (3) Jahre ab Kaufdatum des Produkts gültig.

EINRICHTUNG DER EXTERNEN STEUERUNG Informationen zur Einrichtung der externen Steuerung erhalten Sie unter www.lg.com.3

SICHERHEITSHINWEISE SICHERHEITSHINWEISE Bevor Sie das Produkt zum ersten Mal verwenden, lesen Sie diese Sicherheitshinweise bitte

Stellen Sie das TV-Gerät mit Fernsteuerung nicht in folgenden

- Unter direkter Sonneneinstrahlung

- In Bereichen mit hoher Luftfeuchtigkeit, wie z. B. einem Badezimmer

- In der Nähe von Hitzequellen, wie z. B. Öfen und anderen

hitzeerzeugenden Geräten

- In der Nähe von Küchenzeilen oder Befeuchtern, wo das Gerät leicht

Dampf oder Öl ausgesetzt sein kann

- In Bereichen, die Regen oder Wind ausgesetzt sind

- In der Nähe von Behältern mit Wasser, wie z. B. Vasen

Andernfalls kann es zu Bränden, Stromschlägen, Fehlfunktionen oder

Produktverformungen kommen.

Schützen Sie das Gerät vor Staub.

Es besteht Brandgefahr.

Wenn Sie das Gerät vom Stromnetz trennen möchten, müssen Sie den

Netzstecker aus der Steckdose ziehen. Dieser Stecker muss jederzeit gut

Berühren Sie den Netzstecker nicht mit nassen Händen. Wenn die

Kontaktstifte nass oder verstaubt sind, trocknen Sie den Netzstecker

vollständig ab, bzw. befreien Sie ihn von Staub.

Feuchtigkeit erhöht die Gefahr eines tödlichen Stromschlags.

Stellen Sie sicher, dass das Stromkabel geerdet ist. (Außer bei Geräten,

die nicht geerdet sind.)

Bei Nichtbeachtung besteht die Gefahr von Verletzungen oder eines

tödlichen Stromschlags.

Das Stromkabel muss vollständig in die Steckdose eingesteckt werden.

Ist das Stromkabel nicht fest in die Steckdose eingesteckt, besteht

Das Stromkabel darf nicht mit heißen Gegenständen wie einem Heizkörper

in Berührung kommen.

Andernfalls bestehen Brandgefahr und die Gefahr von Stromschlägen.

Stellen Sie keinen schweren Gegenstand oder das Gerät selbst auf das

Andernfalls kann es zu Bränden und Stromschlägen kommen.4

Platzieren Sie das Antennenkabel zwischen dem Innen- und Außenbereich

des Gebäudes so, dass kein Regen hereinfließen kann.

Etwaiger Wassereintritt kann zu Schäden am Gerät und Stromschlag

Falls das TV-Gerät an der Wand montiert wird, darf es nicht an den Strom-

und Signalkabeln auf der Rückseite des TV-Gerätes aufgehängt werden.

Anderenfalls besteht die Gefahr von Bränden oder Stromschlägen.

Schließen Sie nicht zu viele Elektrogeräte an einer einzelnen Steckdose

Andernfalls kann es aufgrund von Überhitzung zu Bränden kommen.

Lassen Sie das Gerät beim Anschluss eines externen Gerätes nicht fallen.

Andernfalls können Verletzungen verursacht oder das Gerät beschädigt

Bewahren Sie das Trockengranulat und die Vinyl-Verpackung außerhalb

der Reichweite von Kindern auf.

Trockengranulat ist bei Verschlucken gesundheitsschädlich. Falls es

verschluckt wurde, Erbrechen herbeiführen und die Person ins nächste

Krankenhaus bringen. Außerdem besteht Erstickungsgefahr durch die

Vinyl-Verpackung. Bewahren Sie sie außerhalb der Reichweite von Kindern

Achten Sie darauf, dass sich Kinder nicht an das TV-Gerät hängen oder

Andernfalls kann das Gerät umfallen, wodurch schwere Verletzungen her-

vorgerufen werden können.

Leere Batterien müssen sicher entsorgt werden, um zu verhindern, dass

Kinder sie verschlucken.

Wenn ein Kind eine Batterie verschluckt hat, sofort den Arzt aufsuchen.

Berühren Sie das Ende des Netzkabels nicht mit einem leitenden Ge-

genstand (wie einer Gabel), während das Netzkabel mit der Steckdose

verbunden ist. Berühren Sie das Netzkabel nicht, kurz nachdem Sie es mit

der Steckdose verbunden haben.

Es besteht die Gefahr eines tödlichen Stromschlags.

(Abhängig vom Modell)

Bringen Sie keine entflammbaren Stoffe in die Nähe des Gerätes.

Bei unsachgemäßem Umgang mit entflammbaren Stoffen besteht Explosi-

Es dürfen keine Metallgegenstände wie Münzen, Haarnadeln, Besteck oder

Draht bzw. entzündliche Gegenstände wie Papier oder Streichhölzer in das

Gerät gelangen. Achten Sie insbesondere auf Kinder.

Es besteht die Gefahr von Stromschlag, Brand oder Verletzung. Wenn ein

Gegenstand in das Gerät gelangt, ziehen Sie das Stromkabel, und wenden

Sie sich an den Kundendienst.

Sprühen Sie kein Wasser auf das Produkt, und bringen Sie es nicht mit

entzündlichen Stoffen (Verdünnungsmittel oder Benzol) in Verbindung. Es

besteht Stromschlag- und Brandgefahr.5

Setzen Sie das Produkt keinen Schlägen und Stößen aus. Sorgen Sie

dafür, dass keine Gegenstände auf das Gerät oder den Bildschirm fallen.

Es besteht Verletzungsgefahr. Außerdem kann das Produkt beschädigt

Berühren Sie das Produkt oder die Antenne nicht während eines Gewitters.

Es besteht die Gefahr eines tödlichen Stromschlags.

Im Falle eines Gasaustritts berühren Sie keinesfalls die Steckdose. Öffnen

Sie zum Lüften die Fenster.

Durch Funken können ein Brand oder Verbrennungen hervorgerufen wer-

Sie dürfen das Gerät nicht eigenmächtig auseinanderbauen, reparieren

Es besteht Stromschlag- und Brandgefahr.

Wenden Sie sich zur Überprüfung, Kalibrierung oder Reparatur an den

Ziehen Sie in jedem der folgenden Fälle sofort den Netzstecker, und setzen

Sie sich mit Ihrem Kundendienst vor Ort in Verbindung.

- Das Gerät wurde einer Erschütterung ausgesetzt

- Das Gerät wurde beschädigt

- Fremdkörper sind in das Gerät gelangt

- Vom Gerät sind Rauch oder ungewöhnliche Gerüche ausgegangen

Dies kann Brand oder Stromschlag verursachen.

Ziehen Sie das Stromkabel aus der Steckdose, wenn das Gerät für längere

Zeit nicht verwendet wird.

Wenn das Gerät eingestaubt ist, besteht Brandgefahr. Ein Verschleiß der

Isolation kann zu Kriechverlust, Stromschlag oder Brand führen.

Achten Sie darauf, dass keine Flüssigkeit auf das Gerät spritzt oder tropft.

Stellen Sie keine Gegenstände, die Flüssigkeiten enthalten (z. B. Vasen),

Installieren Sie dieses Produkt nicht an Wänden, falls es dadurch Öl oder Ölnebel ausgesetzt

Dies kann zu Schäden am Produkt führen oder das Produkt könnte sich lösen.

Stellen Sie das Gerät nicht in der Nähe von Funkwellen auf.

Der Abstand zwischen einer Außenantenne und Stromleitungen muss groß

genug sein, um eine Berührung der beiden zu verhindern, selbst wenn die

Antenne herunterfällt.

Andernfalls besteht die Gefahr von Stromschlägen.6

Stellen Sie das Produkt nicht auf unstabilen Regalen oder geneigten

Oberflächen auf. Vermeiden Sie außerdem Stellplätze, die vibrieren oder

auf denen das Produkt keinen sicheren Halt hat.

Andernfalls kann das Gerät herunter- oder umfallen, wodurch Verletzungen

oder Beschädigungen am Gerät verursacht werden können.

Wenn Sie das TV-Gerät auf einem Standfuß aufstellen, müssen Sie durch

vorbeugende Maßnahmen ein Umkippen verhindern. Andernfalls kann das

TV-Gerät umfallen, wodurch Verletzungen hervorgerufen werden können.

Wenn Sie das TV-Gerät an der Wand montieren, befestigen Sie eine VESA-Standardwandhalterung

(optional) an der Rückseite des Gerätes. Wenn Sie das TV-Gerät mit der optionalen Wandhalterung

montieren möchten, befestigen Sie diese sorgfältig, um ein Herunterfallen zu vermeiden.

Verwenden Sie nur vom Hersteller empfohlenes Zubehör.

Konsultieren Sie bei der Installation der Antenne eine qualifizierte Fachkraft.

Andernfalls besteht Brandgefahr bzw. die Gefahr von Stromschlägen.

Wir empfehlen einen Abstand vom Gerät, der mindestens dem 2- bis

7-Fachen der Bildschirmdiagonale entspricht.

Das Fernsehen über einen langen Zeitraum hinweg kann zu Seheintrübung

Verwenden Sie nur den angegebenen Batterietyp.

Andernfalls könnte die Fernbedienung beschädigt werden.

Alte und neue Batterien dürfen nicht zusammen verwendet werden.

Andernfalls könnten die Batterien überhitzen und auslaufen.

Batterien dürfen keiner extremen Hitze, etwa durch Sonneneinstrahlung, offenes Feuer oder

Heizstrahler, ausgesetzt werden.

Laden Sie nicht wiederaufladbare Batterien NICHT mit einem Ladegerät auf.

Es dürfen sich keine Gegenstände zwischen der Fernbedienung und dem

Das Signal von der Fernbedienung kann durch Sonnenlicht oder andere

starke Lichteinstrahlung gestört werden. Verdunkeln Sie in diesem Fall den

Achten Sie beim Anschluss von externen Geräten, wie z. B.

Videospielkonsolen, darauf, dass die Anschlusskabel lang genug sind.

Ansonsten kann das Gerät umfallen, wodurch Verletzungen oder

Beschädigungen am Gerät verursacht werden können.

Schalten Sie das Gerät niemals ein oder aus, indem Sie den Stecker aus

der Steckdose ziehen. (Verwenden Sie das Stromkabel nicht als Ein- und

Ein mechanischer Defekt oder Stromschlag können die Folge sein.7

Folgen Sie den unten stehenden Installationsanweisungen, um ein

Überhitzen des Gerätes zu verhindern.

- Der Abstand des Gerätes zur Wand sollte mindestens 10 cm betragen.

- Montieren Sie das Gerät nur an Orten mit ausreichender Belüftung (d. h.

weder in einem Regal oder Schrank).

- Stellen Sie es nicht auf Kissen oder Teppichen ab.

- Achten Sie darauf, dass die Belüftungsschlitze nicht durch eine

Tischdecke oder einen Vorhang verdeckt werden.

Andernfalls kann es zu einem Brand kommen.

Berühren Sie nicht die Lüftungsöffnungen, wenn das TV-Gerät über längere

Zeit läuft, da die Lüftungsöffnungen heiß werden können. Dies hat keinen

Einfluss auf den Betrieb oder die Leistung des Produkts.

Überprüfen Sie das Kabel an Ihrem Gerät regelmäßig. Weist es Anzeichen von Beschädigung

oder Abnutzung auf, trennen Sie das Stromkabel vom Netz, und verwenden Sie das Gerät nicht

weiter. Lassen Sie das Kabel durch einen autorisierten Servicepartner ersetzen.

Sorgen Sie dafür, dass die Kontaktstifte und die Steckdose frei von Staub

Es besteht Brandgefahr.

Schützen Sie das Netzkabel vor mechanischen Beschädigungen, wie

z. B. Verdrehen, Knicken, Eindrücken, Einklemmen in einer Tür oder

Drauftreten. Achten Sie besonders auf die Stecker, Steckdosen und den

Bereich, an dem das Kabel aus dem Gerät tritt.

Üben Sie keinen starken Druck mit der Hand oder einem spitzen

Gegenstand wie einem Nagel, Bleistift oder Kugelschreiber auf das Gerät

aus. Verkratzen Sie das Gerät nicht.

Vermeiden Sie es, den Bildschirm zu berühren oder mit den Fingern längere

Zeit auf den Bildschirm zu drücken. Dadurch kann es zu vorübergehenden

Verzerrungseffekten auf dem Bildschirm kommen.

Ziehen Sie vor der Reinigung des Gerätes den Netzstecker, und reinigen

Sie das Gerät mit einem weichen Tuch. Übermäßiger Druck kann Kratzer

oder Verfärbungen verursachen. Benutzen Sie weder Sprühflaschen noch

nasse Tücher. Verwenden Sie vor allem keine Glasreiniger oder für Autos

oder in der Industrie verwendete Reinigungsmittel, aggressive Mittel oder

Wachs, Benzol, Alkohol usw. Diese Mittel können das Gerät und seinen

Bildschirm beschädigen.

Andernfalls kann es zu Bränden, Stromschlägen, Beschädigungen am

Gerät (Verformung, Korrosion und Schäden) kommen.

Solange das Gerät an eine Wechselstrom-Steckdose angeschlossen ist, bleibt es auch dann mit

der Wechselstromquelle verbunden, wenn Sie es mit dem Schalter ausschalten.

Ziehen Sie das Netzkabel immer am Stecker aus der Steckdose.

Wenn die Kabel im Inneren des Netzkabels vom Stecker getrennt werden,

kann dies einen Brand verursachen.

Schalten Sie das Gerät aus, bevor Sie es bewegen. Ziehen Sie dann das

Stromkabel, Antennenkabel und alle anderen Anschlusskabel.

Andernfalls kann das TV-Gerät oder das Stromkabel beschädigt werden,

wodurch es zu einem Brand oder Stromschlag kommen kann.8

Das Gerät ist schwer und sollte stets mit zwei Personen bewegt oder

Andernfalls kann es zu Verletzungen kommen.

Wenden Sie sich einmal im Jahr an den Kundendienst, damit die

innenliegenden Bauteile des Produkts fachgerecht gereinigt werden.

Angesammelter Staub kann mechanische Fehler verursachen.

Wenden Sie sich bei Problemen an einen qualifizierten

Kundendienstmitarbeiter. Bitte setzen Sie sich mit dem Kundendienst

in Verbindung, wenn das Gerät in irgendeiner Weise beschädigt wurde,

z. B. wenn das Stromkabel oder der Stecker defekt sind, wenn Flüssigkeit

über das Gerät gegossen wurde oder Gegenstände in das Gerät gelangt

sind, wenn das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, wenn

das Gerät nicht ordnungsgemäß funktioniert oder wenn das Gerät fallen

Wenn sich das Gerät kalt anfühlt, kann es beim Einschalten zu einem

kurzen Flimmern kommen. Das ist normal und kein Fehler des Gerätes.

Der Bildschirm ist ein hochentwickeltes Gerät mit einer Auflösung von

zwei bis sechs Millionen Pixel. Unter Umständen sind winzige schwarze

Punkte und/oder bunte Punkte (rot, blau oder grün) von 1 ppm Größe auf

dem Bildschirm zu sehen. Dies deutet nicht auf eine Fehlfunktion hin und

beeinträchtigt nicht die Leistung und Zuverlässigkeit des Gerätes.

Diese Erscheinung tritt auch bei Geräten von Fremdanbietern auf und wird

nicht als Grund für Umtausch oder Rückerstattung anerkannt.

Je nach Ihrer Betrachtungsposition (von rechts, links, oben, unten) sind

Helligkeit und Farben auf dem Bildschirm möglicherweise unterschiedlich.

Diese Erscheinung ist auf die besonderen Eigenschaften des Bildschirms

zurückzuführen. Es steht in keinem Zusammenhang mit der Leistung des

Gerätes, und es handelt sich hierbei nicht um eine Fehlfunktion.

Durch das Anzeigen eines Standbilds (z. B. ein Programmlogo, Bildschirmmenü, Szene eines

Videospiels) über einen längeren Zeitraum kann der Bildschirm beschädigt werden, und das

Bild wird eingebrannt. Das Einbrennen von Bildern wird bei diesem Gerät nicht von der Garantie

Vermeiden Sie die Anzeige von Standbildern auf dem Fernsehbildschirm über einen längeren

Zeitraum (2 Stunden oder mehr bei LCD-Fernsehgeräten, 1 Stunde oder mehr bei Plasma-Fern-

Wird das Format über einen längeren Zeitraum auf 4:3 eingestellt, kann es an den Rändern des

Bildschirms zum Einbrennen kommen.

Diese Erscheinung tritt auch bei Geräten von Fremdanbietern auf und wird nicht als Grund für

Umtausch oder Rückerstattung anerkannt.

„Knacken“: Das beim Fernsehen oder Ausschalten des Gerätes zu hörende Knacken wird durch

Wärmeschrumpfung von Kunststoffen aufgrund von Temperatur und Feuchtigkeit verursacht.

Dieses Geräusch ist normal bei Geräten, bei denen die thermische Verformung erforderlich ist.

Stromkreisbrummen/Bildschirmsummen: Der Hochgeschwindigkeitsschaltkreis, der eine große

Menge Strom für den Betrieb des Gerätes bereitstellt, gibt ein leises Geräusch ab. Dieses Ge-

räusch ist je nach Gerät anders.

Es hat keinen Einfluss auf die Leistung und Zuverlässigkeit des Gerätes.9 DEUTSCH 9 MONTAGE UND VORBEREITUNG HINWEIS

y Ihr TV-Gerät kann von der Abbildung möglicherweise leicht abweichen.

y Das OSD-Menü (am Bildschirm angezeigtes Menü) Ihres TV-Gerätes kann sich leicht von dem in diesem Handbuch unterscheiden.

y Die verfügbaren Menüs und Optionen können sich je nach verwendeter Eingangsquelle bzw. je nach Modell unterscheiden.

y Künftig können diesem TV-Gerät neue Funktionen hinzugefügt werden.

y Das TV-Gerät kann in den Standby-Modus gesetzt werden, um den Stromverbrauch zu verringern. Wenn längere Zeit nicht ferngesehen wird, sollte das Gerät ausgeschaltet werden, um Strom zu sparen.

y Der Stromverbrauch des eingeschalteten TV-Gerätes kann erheblich verringert werden, wenn die Helligkeit des Bildes vermindert wird.

MONTAGE UND VORBEREITUNG Auspacken Prüfen Sie, ob folgende Artikel in der Verpackung enthalten sind. Falls Zubehör fehlt, wenden Sie sich bitte an den Händler, bei dem Sie das Gerät erworben haben. Die Abbildungen im Handbuch unterscheiden sich möglicherweise von Ihrem Gerät. VORSICHT

y Um die Sicherheit und Lebensdauer des Produkts sicherzustellen, verwenden Sie keine Fälschungen.

y Durch Fälschungen verursachte Beschädigungen sind nicht von der Garantie abgedeckt.

y Bei einigen Modellen befindet sich ein dünner Film auf dem Bildschirm, der nicht entfernt werden darf. HINWEIS

y Die im Lieferumfang enthaltenen Artikel sind modellabhängig.

y Änderungen an den Produktspezifikationen oder am Inhalt dieses Handbuchs sind im Zuge von Aktualisierungen der Produktfunktionen vorbehalten.

y Für eine optimale Verbindung sollte die Einfassung von HDMI-Kabeln und USB-Geräten höchstens 10 mm dick und 18 mm breit sein. Verwenden Sie ein Verlängerungskabel, das USB 2.0 unterstützt, wenn das USB-Kabel oder der USB-Speicherstick nicht in den USB-Anschluss Ihres TV-Gerätes passt.

Benutzerhandbuch Kabelhalter

Standkörper / Ständerplatte

MONTAGE UND VORBEREITUNG Netzgerät / Stromkabel

Schrauben für Standfuß

Schrauben für Standfuß

Schrauben für Standfuß

Schrauben für Standfuß

MONTAGE UND VORBEREITUNG Separat erhältlich

Separat zu erwerbende Artikel können zur Qualitätsverbesserung geändert werden, ohne dass dies explizit

Diese Artikel können Sie über Ihren Fachhändler beziehen.

Diese Geräte sind nur mit bestimmten Modellen kompatibel.

Produktbezeichnungen, Funktionalität und/oder Designs können im Zuge einer Qualitätsverbesserung

durch den Hersteller geändert werden, ohne dass dies explizit mitgeteilt wird.

Kamera für Videogespräche

LG Audiogerät Tag On

* Sie können die Magic-Fernbedienung und das LG Audiogerät (kabellos) nur verwenden, wenn Sie das

MONTAGE UND VORBEREITUNG Gehäuse und Bedienelemente

Option B : LB49**-ZB/ZG Fernbedienung und

Option C : LB58**-ZM Fernbedienung und

MONTAGE UND VORBEREITUNG

1 Intelligenter Sensor – Stellt die Bildqualität entsprechend der Umgebung ein.

2 Joystick-Taste - Diese Taste bendet sich unten am Bildschirm.

Sie können die Betriebsanzeigeleuchte über OPTION in den Hauptmenüs ein- und ausschalten.

Verwendung der Joystick-Taste

Sie können die TV-Funktionen verwenden, indem Sie die Joystick-Taste drücken und nach oben, unten,

rechts oder links bewegen.

Drücken Sie bei ausgeschaltetem Fernsehgerät einmal kurz

auf die Joystick-Taste und lassen Sie sie dann wieder los.

Drücken Sie bei eingeschaltetem Fernsehgerät für ein paar

Sekunden einmal auf die Joystick-Taste und lassen Sie sie

(Wenn jedoch die Taste MENU (Menü) auf dem Bildschirm

zu sehen ist, können Sie durch Drücken und Halten der

Joystick-Taste das Menü verlassen.)

Sie können die Lautstärke regeln, indem Sie die Joystick-

Taste nach rechts oder links bewegen.

Sie können durch die gespeicherten Programme navigieren,

indem Sie die Joystick-Taste nach oben oder unten

Achten Sie darauf, die Joystick-Taste nicht zu drücken, wenn Sie diese nach oben, unten, links

oder rechts bewegen. Wenn Sie die Joystick-Taste zuerst drücken, können Sie die Lautstärke und

die gespeicherten Programme nicht mehr anpassen.

Einstellen des Menüs

Drücken Sie bei eingeschaltetem Fernsehgerät die Joystick-Taste einmal.

Sie können die Menüpunkte( , , , ) einstellen, indem Sie die Joystick-Taste nach oben, unten, rechts

Schaltet das Gerät aus.

Einstellungen Öffnet das Hauptmenü.

Blendet die Bildschirmmenüs aus und kehren zum TV-

Eingangsliste Ändert die Eingangsquelle.15

MONTAGE UND VORBEREITUNG Anheben und Bewegen des

Lesen Sie folgende Hinweise, bevor Sie das TV-

Gerät bewegen oder anheben, um Kratzer oder

Beschädigungen am TV-Gerät zu verhindern und

um einen reibungslosen Transport unabhängig

von Typ und Größe zu gewährleisten.

Berühren Sie nach Möglichkeit nicht den

Bildschirm, da er dadurch beschädigt

Es wird empfohlen, das TV-Gerät im

Originalkarton oder in der Originalverpackung

zu bewegen bzw. zu transportieren.

Trennen Sie das Netzkabel und alle weiteren

Kabel, bevor Sie das TV-Gerät bewegen

Halten Sie das TV-Gerät so, dass sein

Bildschirm von Ihnen abgewendet ist, um

Beschädigungen zu vermeiden.

Halten Sie das TV-Gerät oben und unten am

Rahmen gut fest. Halten Sie ihn nicht am

transparenten Teil, am Lautsprecher oder am

Lautsprechergrill fest.

Große TV-Geräte sollten stets von

mindestens 2 Personen transportiert werden.

Wenn das TV-Gerät von Hand transportiert

wird, halten Sie es wie in der folgenden

Setzen Sie das TV-Gerät während des

Transports keinen ruckartigen Bewegungen

oder starken Erschütterungen aus.

Halten Sie das TV-Gerät beim Transport

aufrecht, drehen Sie es niemals auf die

Seite, und kippen Sie es nicht nach links

Üben Sie keinen übermäßigen Druck auf

den Gehäuserahmen aus, da dies zur

Beschädigung des Bildschirms führen kann.

Achten Sie beim Bewegen und

Bedienen des TV-Geräts darauf, dass

die hervorstehende Joysticktaste nicht

MONTAGE UND VORBEREITUNG Montage auf einem Tisch

1 Heben Sie das TV-Gerät an, und kippen Sie es

auf einem Tisch in die aufrechte Position.

- Lassen Sie (mindestens) 10 cm Platz

zur Wand, um eine gute Belüftung zu

2 Schließen Sie das Stromkabel an eine

Stellen Sie das TV-Gerät nicht in die

Nähe von Wärmequellen, da dies einen

Brand oder Beschädigungen verursachen

Befestigen des TV-Gerätes an einer Wand

(Diese Funktion der Kippsicherung steht nicht bei

allen Modellen zur Verfügung.)

1 Setzen Sie die Ringschrauben oder TV-Halterungen

und Schrauben an der Rückseite des TV-Gerätes

ein, und befestigen Sie sie.

- Wenn an den Ringschraubenpositionen

Schrauben eingesetzt sind, entfernen Sie

zunächst die Schrauben.

2 Montieren Sie die Wandhalterungen mit den

Schrauben an der Wand.

Stimmen Sie die Position der Wandhalterung auf die

Ringschrauben an der Rückseite des TV-Gerätes

3 Verbinden Sie die Ringschrauben und

Wandhalterungen fest mit einem stabilen Seil.

Achten Sie darauf, dass das Seil horizontal verläuft.

Achten Sie darauf, dass Kinder nicht auf

das TV-Gerät klettern oder sich daran

Verwenden Sie eine Haltevorrichtung

oder einen Schrank, der stabil und

groß genug ist, um das TV-Gerät sicher

Halterungen, Seile und anderes

Befestigungsmaterial gehören nicht zum

Lieferumfang des Gerätes. Bitte wenden

Sie sich zum Erwerb von geeignetem

Zubehör an Ihren Fachhändler.17

MONTAGE UND VORBEREITUNG Wandmontage

Befestigen Sie an der Rückseite des TV-Gerätes

sorgfältig eine optionale Wandhalterung, und

montieren Sie die Wandhalterung an einer

stabilen Wand, die senkrecht zum Fußboden

steht. Wenn Sie das TV-Gerät an anderen

Baustoffen befestigen möchten, fragen Sie

zunächst bei einer qualizierten Fachkraft nach.

LG empehlt, dass die Wandmontage von einem

qualizierten Techniker durchgeführt wird.

10 cm 10 cm Verwenden Sie unbedingt Schrauben und

Wandhalterungen, die der VESA-Norm

entsprechen. Die Standardmaße der

Wandmontagesätze können der folgenden

Tabelle entnommen werden.

(Wandmontagehalterung)

MONTAGE UND VORBEREITUNG VORSICHT

Trennen Sie erst das Netzkabel,

bevor Sie das TV-Gerät bewegen

oder installieren. Ansonsten besteht

Wenn Sie das TV-Gerät an einer Decke

oder Wandschräge montieren, kann

es herunterfallen und zu schweren

Verletzungen führen.

Verwenden Sie eine zugelassene

Wandhalterung von LG, und wenden Sie

sich an Ihren Händler vor Ort oder an

qualifiziertes Fachpersonal.

Ziehen Sie die Schrauben nicht zu fest

an, da dies Beschädigungen am TV-

Gerät hervorrufen und zum Erlöschen

Ihrer Garantie führen könnte.

Verwenden Sie die Schrauben und

Wandhalterungen, die der VESA-

Norm entsprechen. Schäden oder

Verletzungen, die durch unsachgemäße

Nutzung oder die Verwendung von

ungeeignetem Zubehör verursacht

werden, fallen nicht unter die Garantie.

Die Länge der Schrauben an der

Rückseitenoberfläche darf maximal 8 mm

betragen.(Nur LB49**)

Unterlage für Wandmontage

Verwenden Sie die Schrauben, die unter

den Spezifikationen der VESA-Norm

Der Wandmontagesatz beinhaltet

eine Installationsanleitung und die

Die Wandhalterung ist optional.

Zusätzliches Zubehör erhalten Sie bei

Ihrem Elektrohändler.

Die Schraubenlänge hängt von der

Wandbefestigung ab. Verwenden Sie

unbedingt Schrauben der richtigen

Weitere Informationen können Sie dem

im Lieferumfang der Wandhalterung

enthaltenen Handbuch entnehmen.

Wandmontage19 DEUTSCH 19 FERNBEDIENUNG FERNBEDIENUNG Die Beschreibungen in diesem Handbuch beziehen sich auf die Tasten der Fernbedienung. Lesen Sie dieses Handbuch bitte aufmerksam durch, und verwenden Sie das TV-Gerät bestimmungsgemäß.Um die Batterien zu wechseln, öffnen Sie das Batteriefach, wechseln Sie die Batterien (1,5 V, AAA), legen Sie die - und -Enden entsprechend der Kennzeichnung im Fach ein, und schließen Sie das Batteriefach. Gehen Sie zum Herausnehmen der Batterien in umgekehrter Reihenfolge vor. oder

y Verwenden Sie niemals alte zusammen mit neuen Batterien, da dies Schäden an der Fernbedienung hervorrufen kann.

y Abhängig vom Absatzmarkt ist die Fernbedienung möglicherweise nicht enthalten.Stellen Sie sicher, dass die Fernbedienung auf den Sensor am TV-Gerät gerichtet ist.(abhängig vom Modell)TV/RAD Wählt Radio-, TV- und DTV-Programme.SUBTITLE Ruft den bevorzugten Untertitel im digitalen Modus auf.Q. MENU Öffnet die Schnellmenüs.GUIDE Öffnet den Programmführer.AD Durch Drücken der AD-Taste wird die Audiobeschreibung aktiviert. INPUT Ändert die Eingangsquelle.LIST Zum Zugriff auf die Liste der gespeicherten Programme.Q.VIEW Kehrt zurück zum vorherigen Programm.FAV Zugriff auf die Liste der Lieblingskanäle.INFO Anzeige von Informationen zum aktuellen Programm und Bildschirm.

PAGE Wechselt zum vorherigen oder nächsten Bildschirm.SETTINGS Öffnen der Hauptmenüs. SMART Öffnet die Smart-Startmenüs. MY APPS Zeigt die Liste der Apps an. 1

TELETEXT-Tasten Diese Tasten werden für Teletext verwendet.Navigationstasten (nach oben/nach unten/nach links/nach rechts) Navigiert durch Menüs und Einstellungen.OK Wählt Menüs oder Einstellungen und speichert Ihre Eingabe. BACK Zurück zur vorherigen Ebene.EXIT Ausblenden der Bildschirmmenüs und Zurückkehren zum TV-Bild. APP/

Wählen Sie die Menüquelle für MHP TV. (Nur Italien) (abhängig vom Modell)REC/ Beginnen Sie mit dem Aufnehmen, und lassen Sie das Aufnahmemenü anzeigen. (nur Modell mit Time MachineReady-Unterstützung)LIVE TV Rückkehr zum LIVE-TV.Steuerungstasten () Steuerung von Premium-Inhalten, Time MachineReady- oder SmartShare-Menüs oder der SIMPLINK-kompatiblen Geräte (USB oder SIMPLINK oder Time MachineReady ).

Farbtasten Öffnen Sonderfunktionen in manchen Menüs. ( : Rot, : Grün, : Gelb, : Blau) 1

FERNBEDIENUNG SUBTITLE Ruft den bevorzugten Untertitel im digitalen Modus auf.

Ändert die Bildgröße.

Ändert die Eingangsquelle.

TV/RAD Wählt Radio-, TV- und DTV-Programme.

LIST Zum Zugriff auf die Liste der gespeicherten Programme.

Gibt ein Leerzeichen auf der Bildschirmtastatur wieder.

Q.VIEW Kehrt zurück zum vorherigen Programm.

FAV Zugriff auf die Liste der Lieblingskanäle.

Öffnet den Programmführer.

PAGE Wechselt zum vorherigen oder nächsten Bildschirm.

INFO Anzeige von Informationen zum aktuellen Programm und Bildschirm.

SMART Öffnet die Smart-Startmenüs.

MY APPS Zeigt die Liste der Apps an.

(nach oben/nach unten/nach links/nach rechts) Navigiert

durch Menüs und Einstellungen.

ählt Menüs oder Einstellungen und speichert Ihre Eingabe.

BACK Zurück zur vorherigen Ebene.

Öffnen der Hauptmenüs.

usblenden der Bildschirmmenüs und Zurückkehren zum TV-Bild.

Öffnen Sonderfunktionen in manchen Menüs.

iese Tasten werden für Teletext verwendet.

Öffnet die Schnellmenüs.

Steuerungstasten ( ) Steuerung von Premium-Inhalten,

Machine Ready - oder SmartShare-Menüs oder der SIMPLINK-kompatiblen Geräte (USB oder

Time Machine Ready ).

eginnen Sie mit dem Aufnehmen, und lassen Sie das Aufnahmemenü

(nur Modell mit Time Machine Ready -Unterstützung)

SLEEP Zugriff auf den Schlaf-Timer. (automatisches Ausschalten)

AD Durch Drücken der AD-Taste wird die Audiobeschreibung aktiviert.

en Sie die Menüquelle für MHP TV. (

Nur Italien) (abhängig vom Modell)

P A G E FAV MUTE EXIT OK SETTINGSMY APPSLIVE TV REC

(abhängig vom Modell)21

DAS BENUTZERHANDBUCH VERWENDEN / WARTUNG DAS BENUTZERHANDBUCH VERWENDEN Im Benutzerhandbuch erhalten Sie auf einfache

Weise detaillierte Informationen zum TV-Gerät.

1 Drücken Sie die Taste SMART, um auf das

Smart-Startmenü zuzugreifen.

2 Wählen Sie Einstellungen → SUPPORT.

3 Wählen Sie Benutzerhandbuch, und drücken

SUPPORT Software-AktualisierungBildtestTontestSignaltestProdukt-/DienstinfoInitialisierung der AppBenutzerhandbuch

WARTUNG Reinigung des TV-Gerätes

Reinigen Sie Ihr TV-Gerät regelmäßig für

eine optimale Leistung und eine verlängerte

Achten Sie darauf, zuvor das Gerät

auszuschalten und trennen Sie das

Netzkabel sowie alle anderen Kabel vom

Gerät bzw. der Steckdose.

Wenn das TV-Gerät über einen

längeren Zeitraum unbeaufsichtigt oder

ungenutzt ist, ziehen Sie das Netzkabel

aus der Steckdose und trennen Sie

alle Signalzuführungen, um mögliche

Schäden durch Blitzschlag oder

Spannungsspitzen zu vermeiden.

Bildschirm, Rahmen, Gehäuse und

Entfernen Sie Staub oder leichte

Verschmutzungen mit einem trockenen,

sauberen und weichen Tuch.

Entfernen Sie größere Verschmutzungen

mit einem weichen Tuch. Feuchten Sie das

Tuch mit sauberem Wasser oder einem

milden Reinigungsmittel an. Wischen Sie das

Gerät anschließend umgehend mit einem

trockenen Tuch trocken.

Berühren Sie nach Möglichkeit nicht den

Bildschirm, da er dadurch beschädigt

Die Oberfläche darf weder gedrückt,

gerieben, noch mit dem Fingernagel

oder einem spitzen Gegenstand

gestoßen werden, da dies Kratzer und

Bildverzerrungen verursachen kann.

Verwenden Sie keine Chemikalien, da

diese das Gerät beschädigen können.

Sprühen Sie keine Flüssigkeit auf die

Oberfläche. Wenn Wasser in das TV-

Gerät eindringt, kann dies zu Feuer,

elektrischem Schlag oder Fehlfunktionen

Entfernen Sie angesammelten Staub oder

Schmutz regelmäßig vom Netzkabel.22

FEHLERBEHEBUNG / TECHNISCHE DATEN FEHLERBEHEBUNG Problem Mögliche Lösung

Prüfen Sie den Sensor der Fernbedienung, und versuchen Sie es

Prüfen Sie, ob sich zwischen dem Produkt und der Fernbedienung

ein Hindernis befindet.

Prüfen Sie, ob die Batterien noch geladen sind und ordnungsgemäß

eingesetzt wurden ( auf , auf ).

Prüfen Sie, ob das Gerät eingeschaltet ist.

Prüfen Sie, ob das Netzkabel in der Steckdose steckt.

Prüfen Sie, ob die Steckdose ordnungsgemäß funktioniert, indem Sie

andere Geräte einstecken.

Überprüfen Sie die Steuerungseinstellungen der Stromversorgung.

Die Stromversorgung ist möglicherweise unterbrochen.

Prüfen Sie, ob in den ZEIT-Einstellungen Automat. Standby

/Ausschaltzeit/Sleep Timer aktiviert ist.

Wenn kein Signal besteht, obwohl das TV-Gerät eingeschaltet ist,

schaltet sich das Gerät nach 15 Minuten automatisch ab.

den PC (HDMI/ DVI) wird

entweder „Kein Signal“

oder „Ungültiges Format“

Schalten Sie das Fernsehgerät mit der Fernbedienung aus und dann

Schließen Sie das HDMI-Kabel erneut an.

Starten Sie den PC bei eingeschaltetem Fernsehgerät erneut.

(abhängig vom Modell)

Spezifikation für WLAN-Modus (TWFM-B006D)

Standard IEEE 802.11a/b/g/n

5725 bis 5850 MHz (Für Nicht-EU-Länder)

Ausgangsleistung (Max.)

Da der Frequenzkanal je nach Land variieren kann, kann die Betriebsfrequenz nicht durch die Benut-

zer geändert oder angepasst werden. Dieses Gerät ist entsprechend der regionalen Frequenztabelle

Dieses Gerät sollte mit einem Mindestabstand von 20 cm zwischen Gerät und Körper installiert und

verwendet werden. Dieser Satz dient als allgemeine Erklärung zur Berücksichtigung der Benutzerum-

(Uniquement LB49**-ZH)

(Uniquement 28LB49**-ZH)

die warmte produceren

of ander fel licht. Verduister de kamer als dit gebeurt.

(Alleen 28LB49**-ZH)

(Samo modeli 28LB49**-ZH)

In: AC 100-240 V~ 50/60 Hz

In: AC 100-240 V~ 50/60 Hz

01806-11-54-11 (0,20€ pro Anruf aus dem Festnetz der DTAG; Mobilfunk: max. 0,60€ pro Anruf.) 0848 543 543
