BEDIENUNGSANLEITUNG 55UB830V LG

Schließen Sie das TV-Gerät mit einem HF-Kabel

Bei Verwendung von mehr als 2

TV-Geräten verwenden Sie einen

Ist das Bild schlecht, installieren Sie einen

Signalverstärker, um die Bildqualität zu

Wenn die Bildqualität bei

angeschlossener Antenne schlecht ist,

richten Sie die Antenne richtig aus.

Antennenkabel und Wandler sind nicht im

Lieferumfang enthalten.

Unterstützter DTV-Ton: MPEG, Dolby

Digital, Dolby Digital Plus, HE-AAC

Dieses TV-Gerät kann keine UHD-

Übertragungen (3.840 x 2.160 Pixel)

direkt empfangen, da die entsprechenden

Standards nicht bestätigt wurden.

Schließen Sie das TV-Gerät mit einem Satelliten-

+).DEHODQHLQH6DWHOOLWHQVFKVVHORGHU

an eine Satellitenbuchse an.

Überträgt digitale Video- und Audiosignale

von einem externen Gerät an das TV-Gerät.

Verbinden Sie das externe Gerät, wie in der

folgenden Abbildung gezeigt, mithilfe des HDMI-

Kabels mit dem TV-Gerät.

Wählen Sie zum Anschließen einen beliebigen

HDMI-Eingang. Es ist egal, welchen Eingang Sie

Für optimale Bildqualität wird empfohlen,

den HDMI-Anschluss des TV-Gerätes zu

Verwenden Sie das neueste

Hochgeschwindigkeits-HDMI™-Kabel

mit CEC-Funktion (Customer Electronics

High-Speed-HDMI™-Kabel sind für die

Übertragung von HD-Signalen bis zu 1080p

Unterstütztes HDMI-Audioformat: Dolby

(44.1 KHz, 48 KHz), PCM (32 KHz, 44.1

Unterstütztes Format: 4K bei 50/60 Hz

Ein externes Audiogerät, das SIMPLINK

und ARC unterstützt, muss über den

HDMI(4K@60Hz)/DVI IN 2 (ARC)-

Anschluss verbunden werden.

Wenn der Anschluss mit einem High-

Speed-HDMI-Kabel erfolgt, gibt das

externe Audiogerät, das ARC unterstützt,

SPDIF ohne zusätzliches optisches

Audio-kabel aus und unterstützt die

Überträgt digitale Videosignale von einem

externen Gerät an das TV-Gerät. Verbinden

Sie das externe Gerät, wie in der folgenden

Abbildung gezeigt, mithilfe des DVI-HDMI-Kabels

mit dem TV-Gerät. Schließen Sie ein Audiokabel

an, um ein Audiosignal zu übertragen.

Wählen Sie zum Anschließen einen beliebigen

HDMI-Eingang. Es ist egal, welchen Eingang Sie

Abhängig von der Grafikkarte funktioniert

der DOS-Modus bei Einsatz eines HDMI-

zu-DVI-Kabels möglicherweise nicht.

Bei Verwendung des HDMI/DVI-Kabels

wird nur eine einfache Verbindung

Überträgt analoge Video- und Audiosignale

von einem externen Gerät an das TV-Gerät.

Verbinden Sie das externe Gerät wie in der

Abbildung gezeigt über ein Komponentenkabel

(oder ein Komponentenadapterkabel) mit dem

Wenn Kabel falsch angeschlossen

werden, kann dies dazu führen, dass ein

Bild in Schwarz-Weiß oder in verzerrten

MAKING CONNECTIONS Deutsch

Überträgt analoge Video- und Audiosignale

von einem externen Gerät an das TV-Gerät.

Verbinden Sie das externe Gerät, wie in der

folgenden Abbildung gezeigt, mithilfe des

Composite-Kabels mit dem TV-Gerät.

0RELOH+LJKGH¿QLWLRQ/LQN0+/LVWHLQHGLJLWDOH

Schnittstelle, welche audiovisuelle Signale vom

Mobiltelefon an ein TV-Gerät überträgt.

Verbinden Sie das Mobiltelefon mit

dem HDMI(4K@60Hz)/DVI IN 3

(MHL)-Anschluss, um den Bildschirm

des Telefons auf dem Fernsehgerät

Das passive MHL-Kabel dient dazu,

das TV-Gerät mit einem Mobiltelefon zu

Dies ist nur bei MHL-fähigen Telefonen

Einige Anwendungen können über die

Fernbedienung gesteuert werden.

Einige MHL-fähige Mobiltelefone können

mit der Magic-Fernbedienung bedient

Entfernen Sie das passive MHL-Kabel

- die MHL-Funktion deaktiviert ist

- Ihr Mobilfunkgerät im Standby-Modus

vollständig geladen ist

Sie können anstelle der integrierten Lautsprecher

ein optionales externes Audiosystem verwenden.

Anschluss über ein digitales

optisches Audiokabel

Überträgt ein digitales Audiosignal vom TV-Gerät

an ein externes Gerät. Verbinden Sie das externe

Gerät, wie in der folgenden Abbildung gezeigt,

mithilfe des optischen Audiokabels mit dem

Blicken Sie nicht in den optischen

Ausgangsanschluss. Der Laserstrahl

könnte Ihren Augen schaden.

Die Funktion Audio mit ACP (Audio-

Kopierschutz) blockiert möglicherweise

den digitalen Audioausgang.

MAKING CONNECTIONS Deutsch

Verbinden Sie ein USB-Speichergerät, z. B.

USB-Flash-Speicher, eine externe Festplatte

oder einen USB-Kartenleser für Speicherkarten

mit dem TV-Gerät, und greifen Sie auf das

Menü „SmartShare“ zu, um verschiedene

Multimediadateien zu verwenden.

Einige USB-Hubs funktionieren vielleicht

nicht. Falls ein über einen USB-Hub

verbundenes USB-Gerät nicht gefunden

wird, verbinden Sie es direkt mit dem

USB-Anschluss am TV-Gerät.

Schließen Sie eine externe Stromquelle

an, wenn eine USB-Verbindung

MAKING CONNECTIONS Deutsch

Zeigen Sie verschlüsselte Dienste

(Bezahldienste) im digitalen TV-Modus an. Diese

Funktion ist in einigen Ländern nicht verfügbar.

Überprüfen Sie, ob das CI-Modul richtig

herum in den PCMCIA-Kartensteckplatz

gesteckt wurde. Falls das Modul nicht

korrekt eingesetzt wurde, können TV-

Gerät und PCMCIA-Kartensteckplatz

Wenn das Fernsehgerät keine Videos

oder Audio-Dateien abspielt, während es

mit der CI+ CAM verbunden ist, wenden

Sie sich an den Serviceanbieter für

Terrestrik / Kabel / Satellit.

MAKING CONNECTIONS Deutsch

Überträgt Video- und Audiosignale von einem

externen Gerät an das TV-Gerät. Verbinden Sie

das externe Gerät wie in der Abbildung gezeigt

über ein Euro-Scart-Kabel (oder ein Scart-Adapt-

erkabel) mit dem TV-Gerät.

1 TV-Ausgang: Ausgang für analoge und digitale

Das Euro-Scart-Kabel muss

signaltechnisch abgeschirmt sein.

Bei digitalem Fernsehen im 3D-Modus

können nur 2D-Ausgangssignale über ein

SCART-Kabel ausgegeben werden. (Nur

MAKING CONNECTIONS Deutsch

Verbinden Sie mehrere externe Geräte mit dem

TV-Gerät, und wechseln Sie die Eingangsmodi,

um ein externes Gerät auszuwählen. Weitere

Informationen zum Anschluss von externen

Geräten entnehmen Sie bitte dem Handbuch des

Verfügbare externe Geräte sind: HD-Receiver,

DVD-Player, Videorekorder, Audiosysteme, USB-

Speichergeräte, PCs, Spielkonsolen und weitere

Der Anschluss für externe Geräte kann

von Modell zu Modell unterschiedlich

Verbinden Sie externe Geräte unabhängig

von der Reihenfolge der Anschlüsse mit

Wenn Sie eine Fernsehsendung

über DVD-Player oder Videorekorder

aufnehmen, vergewissern Sie sich, dass

das TV-Gerät über das Eingangskabel

für das TV-Signal mit dem DVD-Player

oder Videorekorder verbunden ist.

Weitere Informationen zu Aufnahmen

entnehmen Sie bitte dem Handbuch des

verbundenen Gerätes.

Anweisungen zum Betrieb finden Sie im

Handbuch des externen Gerätes.

Wenn Sie eine Spielekonsole mit dem

TV-Gerät verbinden, verwenden Sie das

mit der Konsole mitgelieferte Kabel.

Im PC-Modus kann es hinsichtlich

Auflösung, vertikalem Muster, Kontrast

oder Helligkeit zu Rauschen kommen.

Wenn Rauschen auftritt, stellen Sie

den PC auf eine andere Auflösung ein,

ändern Sie die Bildwiederholrate, oder

passen Sie Helligkeit und Kontrast im

Menü „BILD“ an, bis das Bild optimal ist.

Abhängig von der Grafikkarte

funktionieren im PC-Modus einige

Auflösungseinstellungen möglicherweise

nicht ordnungsgemäß.

Wenn Sie Ultra-HD-Inhalte auf Ihrem

PC abspielen, kann die Video- oder

Audioqualität je nach Leistung Ihres PCs

zeitweise gestört sein.

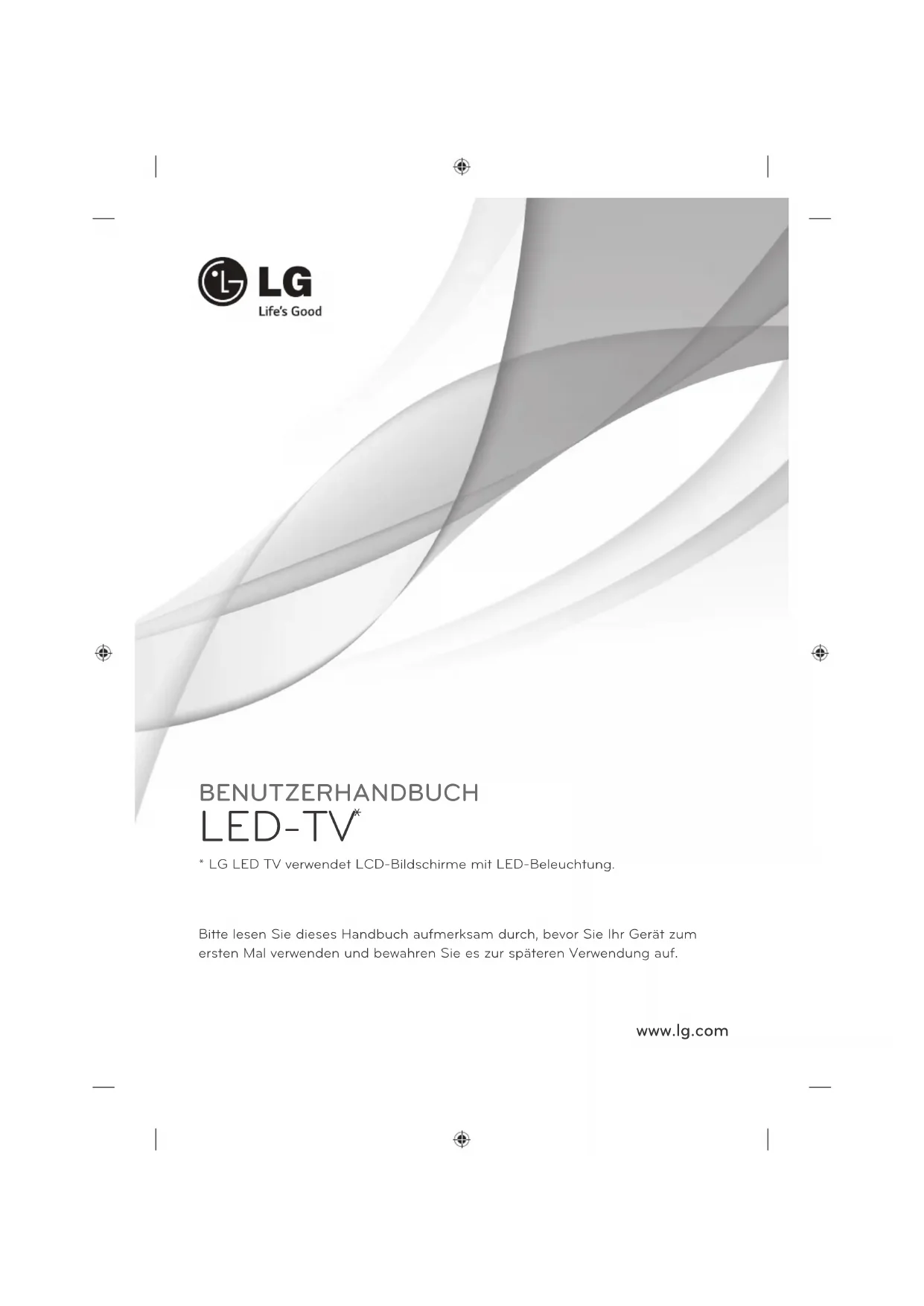

Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie Ihr Gerät zum

ersten Mal verwenden und bewahren Sie es zur späteren Verwendung auf.

* LG LED TV verwendet LCD-Bildschirme mit LED-Beleuchtung.2

DEUTSCH INHALTSVERZEICHNIS INHALTSVERZEICHNIS

3 ANMERKUNG ZU OPEN SOURCE-SOFTWARE

3 EINRICHTUNG DER EXTERNEN STEUERUNG

4 SICHERHEITSHINWEISE

10 - Wiedergabe von 3D-Material (Nur

12 INSTALLATIONSVERFAHREN

12 MONTAGE UND VORBEREITUNG

15 Separat erhältlich

16 Gehäuse und Bedienelemente

17 - Verwendung der Joystick-Taste

18 Anheben und Bewegen des TV-Gerätes

19 Montage auf einem Tisch

23 TASTENFUNKTIONEN DER MAGIC-FERNBEDIENUNG

24 Registrieren der Magic-Fernbedienung

24 So wird die Magic-Fernbedienung

25 Vorsichtsmaßnahmen bei der

Verwendung der Magic-Fernbedienung

25 DAS BENUTZERHANDBUCH VERWENDEN

26 Reinigung des TV-Gerätes

26 - Bildschirm, Rahmen, Gehäuse und

27 TECHNISCHE DATEN WARNUNG

Bei Nichtbeachtung drohen schwere

Verletzungen, Unfälle und Tod.

Bei Nichtbeachtung drohen leichte

Verletzungen oder eine Beschädigung

Der Hinweis hilft Ihnen dabei, das Produkt

zu verstehen und sicher zu benutzen.

Bevor Sie das Produkt zum ersten Mal

verwenden, lesen Sie den Hinweis bitte

DEUTSCH LIZENZEN / ANMERKUNG ZU OPEN SOURCE-SOFTWARE /

EINRICHTUNG DER EXTERNEN STEUERUNG LIZENZEN Die unterstützten Lizenzen sind von Modell zu Modell verschieden. Weitere Informationen zu den Lizenzen

erhalten Sie unter www.lg.com.

ANMERKUNG ZU OPEN SOURCE-SOFTWARE Den Quellcode unter GPL, LGPL, MPL sowie weitere Open-Source-Lizenzen, der in diesem Produkt

enthalten ist, können Sie unter http://opensource.lge.com herunterladen.

Neben dem Quellcode stehen dort noch alle Lizenzbedingungen, auf die verwiesen wird,

Garantieausschlüsse sowie Urheberrechtshinweise zum Download bereit.

LG Electronics stellt Ihnen gegen eine Gebühr (für Distribution, Medien, Versand und Verwaltung) auch

den Quellcode auf CD-ROM bereit. Wenden Sie sich per E-Mail an LG Electronics: opensource@lge.com.

Dieses Angebot ist drei (3) Jahre ab Kaufdatum des Produkts gültig.

EINRICHTUNG DER EXTERNEN STEUERUNG Informationen zur Einrichtung der externen Steuerung erhalten Sie unter www.lg.com.4

DEUTSCH SICHERHEITSHINWEISE SICHERHEITSHINWEISE Bevor Sie das Produkt zum ersten Mal verwenden, lesen Sie diese Sicherheitshinweise bitte aufmerksam

Stellen Sie das TV-Gerät mit Fernsteuerung nicht in folgenden

- Unter direkter Sonneneinstrahlung

- In Bereichen mit hoher Luftfeuchtigkeit, wie z. B. einem Badezimmer

- In der Nähe von Hitzequellen, wie z. B. Öfen und anderen

hitzeerzeugenden Geräten

- In der Nähe von Küchenzeilen oder Befeuchtern, wo das Gerät leicht

Dampf oder Öl ausgesetzt sein kann

- In Bereichen, die Regen oder Wind ausgesetzt sind

- In der Nähe von Behältern mit Wasser, wie z. B. Vasen

Andernfalls kann es zu Bränden, Stromschlägen, Fehlfunktionen oder

Produktverformungen kommen.

Schützen Sie das Gerät vor Staub.

Es besteht Brandgefahr.

Wenn Sie das Gerät vom Stromnetz trennen möchten, müssen Sie den

Netzstecker aus der Steckdose ziehen. Dieser Stecker muss jederzeit gut

Berühren Sie den Netzstecker nicht mit nassen Händen. Wenn die

Kontaktstifte nass oder verstaubt sind, trocknen Sie den Netzstecker

vollständig ab, bzw. befreien Sie ihn von Staub.

Feuchtigkeit erhöht die Gefahr eines tödlichen Stromschlags.

Stellen Sie sicher, dass das Stromkabel geerdet ist. (Außer bei Geräten,

die nicht geerdet sind.)

Bei Nichtbeachtung besteht die Gefahr von Verletzungen oder eines

tödlichen Stromschlags.

Das Stromkabel muss vollständig in die Steckdose eingesteckt werden.

Ist das Stromkabel nicht fest in die Steckdose eingesteckt, besteht

Das Stromkabel darf nicht mit heißen Gegenständen wie einem Heizkörper

in Berührung kommen.

Andernfalls bestehen Brandgefahr und die Gefahr von Stromschlägen.

Stellen Sie keinen schweren Gegenstand oder das Gerät selbst auf das

Andernfalls kann es zu Bränden und Stromschlägen kommen.5

DEUTSCH SICHERHEITSHINWEISE

Platzieren Sie das Antennenkabel zwischen dem Innen- und Außenbereich

des Gebäudes so, dass kein Regen hereinfließen kann.

Etwaiger Wassereintritt kann zu Schäden am Gerät und Stromschlag

Falls das TV-Gerät an der Wand montiert wird, darf es nicht an den Strom-

und Signalkabeln auf der Rückseite des TV-Gerätes aufgehängt werden.

Anderenfalls besteht die Gefahr von Bränden oder Stromschlägen.

Schließen Sie nicht zu viele Elektrogeräte an einer einzelnen Steckdose

Andernfalls kann es aufgrund von Überhitzung zu Bränden kommen.

Lassen Sie das Gerät beim Anschluss eines externen Gerätes nicht fallen.

Andernfalls können Verletzungen verursacht oder das Gerät beschädigt

Bewahren Sie das Trockengranulat und die Vinyl-Verpackung außerhalb

der Reichweite von Kindern auf.

Trockengranulat ist bei Verschlucken gesundheitsschädlich. Falls es ver-

schluckt wurde, Erbrechen herbeiführen und die Person ins nächste Kran-

kenhaus bringen. Außerdem besteht Erstickungsgefahr durch die Vinyl-

Verpackung. Bewahren Sie sie außerhalb der Reichweite von Kindern auf.

Achten Sie darauf, dass sich Kinder nicht an das TV-Gerät hängen oder

Andernfalls kann das Gerät umfallen, wodurch schwere Verletzungen

hervorgerufen werden können.

Leere Batterien müssen sicher entsorgt werden, um zu verhindern, dass

Kinder sie verschlucken.

Wenn ein Kind eine Batterie verschluckt hat, sofort den Arzt aufsuchen.

Berühren Sie das Ende des Netzkabels nicht mit einem leitenden Ge-

genstand (wie einer Gabel), während das Netzkabel mit der Steckdose

verbunden ist. Berühren Sie das Netzkabel nicht, kurz nachdem Sie es mit

der Steckdose verbunden haben.

Es besteht die Gefahr eines tödlichen Stromschlags.

(Abhängig vom Modell)

Bringen Sie keine entflammbaren Stoffe in die Nähe des Gerätes.

Bei unsachgemäßem Umgang mit entflammbaren Stoffen besteht Explosi-

Es dürfen keine Metallgegenstände wie Münzen, Haarnadeln, Besteck

oder Draht bzw. entzündliche Gegenstände wie Papier oder Streichhölzer

in das Gerät gelangen. Achten Sie insbesondere auf Kinder.

Es besteht die Gefahr von Stromschlag, Brand oder Verletzung. Wenn

ein Gegenstand in das Gerät gelangt, ziehen Sie das Stromkabel, und

wenden Sie sich an den Kundendienst.

Sprühen Sie kein Wasser auf das Produkt, und bringen Sie es nicht mit

entzündlichen Stoffen (Verdünnungsmittel oder Benzol) in Verbindung. Es

besteht Stromschlag- und Brandgefahr.6

DEUTSCH SICHERHEITSHINWEISE

Setzen Sie das Produkt keinen Schlägen und Stößen aus. Sorgen Sie

dafür, dass keine Gegenstände auf das Gerät oder den Bildschirm fallen.

Es besteht Verletzungsgefahr. Außerdem kann das Produkt beschädigt

Berühren Sie das Produkt oder die Antenne nicht während eines Gewit-

Es besteht die Gefahr eines tödlichen Stromschlags.

Im Falle eines Gasaustritts berühren Sie keinesfalls die Steckdose. Öffnen

Sie zum Lüften die Fenster.

Durch Funken können ein Brand oder Verbrennungen hervorgerufen wer-

Sie dürfen das Gerät nicht eigenmächtig auseinanderbauen, reparieren

Es besteht Stromschlag- und Brandgefahr.

Wenden Sie sich zur Überprüfung, Kalibrierung oder Reparatur an den

Ziehen Sie in jedem der folgenden Fälle sofort den Netzstecker, und set-

zen Sie sich mit Ihrem Kundendienst vor Ort in Verbindung.

- Das Gerät wurde einer Erschütterung ausgesetzt

- Das Gerät wurde beschädigt

- Fremdkörper sind in das Gerät gelangt

- Vom Gerät sind Rauch oder ungewöhnliche Gerüche ausgegangen

Dies kann Brand oder Stromschlag verursachen.

Ziehen Sie das Stromkabel aus der Steckdose, wenn das Gerät für länge-

re Zeit nicht verwendet wird.

Wenn das Gerät eingestaubt ist, besteht Brandgefahr. Ein Verschleiß der

Isolation kann zu Kriechverlust, Stromschlag oder Brand führen.

Achten Sie darauf, dass keine Flüssigkeit auf das Gerät spritzt oder tropft.

Stellen Sie keine Gegenstände, die Flüssigkeiten enthalten (z. B. Vasen),

Installieren Sie dieses Produkt nicht an Wänden, falls es dadurch Öl oder Ölnebel ausgesetzt

Dies kann zu Schäden am Produkt führen oder das Produkt könnte sich lösen.

Stellen Sie das Gerät nicht in der Nähe von Funkwellen auf.

Der Abstand zwischen einer Außenantenne und Stromleitungen muss groß

genug sein, um eine Berührung der beiden zu verhindern, selbst wenn die

Antenne herunterfällt.

Andernfalls besteht die Gefahr von Stromschlägen.7

DEUTSCH SICHERHEITSHINWEISE

Stellen Sie das Produkt nicht auf unstabilen Regalen oder geneigten

Oberflächen auf. Vermeiden Sie außerdem Stellplätze, die vibrieren oder

auf denen das Produkt keinen sicheren Halt hat.

Andernfalls kann das Gerät herunter- oder umfallen, wodurch Verletzungen

oder Beschädigungen am Gerät verursacht werden können.

Wenn Sie das TV-Gerät auf einem Standfuß aufstellen, müssen Sie durch

vorbeugende Maßnahmen ein Umkippen verhindern. Andernfalls kann das

TV-Gerät umfallen, wodurch Verletzungen hervorgerufen werden können.

Wenn Sie das TV-Gerät an der Wand montieren, befestigen Sie eine VESA-Standardwandhalterung

(optional) an der Rückseite des Gerätes. Wenn Sie das TV-Gerät mit der optionalen Wandhalterung

montieren möchten, befestigen Sie diese sorgfältig, um ein Herunterfallen zu vermeiden.

Verwenden Sie nur vom Hersteller empfohlenes Zubehör.

Konsultieren Sie bei der Installation der Antenne eine qualifizierte

Andernfalls besteht Brandgefahr bzw. die Gefahr von Stromschlägen.

Wir empfehlen einen Abstand vom Gerät, der mindestens dem 2- bis

7-Fachen der Bildschirmdiagonale entspricht.

Das Fernsehen über einen langen Zeitraum hinweg kann zu

Seheintrübung führen.

Verwenden Sie nur den angegebenen Batterietyp.

Andernfalls könnte die Fernbedienung beschädigt werden.

Alte und neue Batterien dürfen nicht zusammen verwendet werden.

Andernfalls könnten die Batterien überhitzen und auslaufen.

Batterien dürfen keiner extremen Hitze, etwa durch Sonneneinstrahlung, offenes Feuer oder

Heizstrahler, ausgesetzt werden.

Laden Sie nicht wiederaufladbare Batterien NICHT mit einem Ladegerät auf.

Es dürfen sich keine Gegenstände zwischen der Fernbedienung und dem

Das Signal von der Fernbedienung kann durch Sonnenlicht oder andere

starke Lichteinstrahlung gestört werden. Verdunkeln Sie in diesem Fall

Achten Sie beim Anschluss von externen Geräten, wie z. B.

Videospielkonsolen, darauf, dass die Anschlusskabel lang genug sind.

Ansonsten kann das Gerät umfallen, wodurch Verletzungen oder

Beschädigungen am Gerät verursacht werden können.

Schalten Sie das Gerät niemals ein oder aus, indem Sie den Stecker aus

der Steckdose ziehen. (Verwenden Sie das Stromkabel nicht als Ein- und

Ein mechanischer Defekt oder Stromschlag können die Folge sein.8

DEUTSCH SICHERHEITSHINWEISE

Folgen Sie den unten stehenden Installationsanweisungen, um ein

Überhitzen des Gerätes zu verhindern.

- Der Abstand des Gerätes zur Wand sollte mindestens 10 cm betragen.

- Montieren Sie das Gerät nur an Orten mit ausreichender Belüftung (d. h.

weder in einem Regal oder Schrank).

- Stellen Sie es nicht auf Kissen oder Teppichen ab.

- Achten Sie darauf, dass die Belüftungsschlitze nicht durch eine

Tischdecke oder einen Vorhang verdeckt werden.

Andernfalls kann es zu einem Brand kommen.

Berühren Sie nicht die Lüftungsöffnungen, wenn das TV-Gerät über

längere Zeit läuft, da die Lüftungsöffnungen heiß werden können. Dies hat

keinen Einfluss auf den Betrieb oder die Leistung des Produkts.

Überprüfen Sie das Kabel an Ihrem Gerät regelmäßig. Weist es Anzeichen von Beschädigung

oder Abnutzung auf, trennen Sie das Stromkabel vom Netz, und verwenden Sie das Gerät nicht

weiter. Lassen Sie das Kabel durch einen autorisierten Servicepartner ersetzen.

Sorgen Sie dafür, dass die Kontaktstifte und die Steckdose frei von Staub

Es besteht Brandgefahr.

Schützen Sie das Netzkabel vor mechanischen Beschädigungen, wie

z. B. Verdrehen, Knicken, Eindrücken, Einklemmen in einer Tür oder

Drauftreten. Achten Sie besonders auf die Stecker, Steckdosen und den

Bereich, an dem das Kabel aus dem Gerät tritt.

Üben Sie keinen starken Druck mit der Hand oder einem spitzen

Gegenstand wie einem Nagel, Bleistift oder Kugelschreiber auf das Gerät

aus. Verkratzen Sie das Gerät nicht.

Vermeiden Sie es, den Bildschirm zu berühren oder mit den Fingern

längere Zeit auf den Bildschirm zu drücken. Dadurch kann es zu

vorübergehenden Verzerrungseffekten auf dem Bildschirm kommen.

Ziehen Sie vor der Reinigung des Gerätes den Netzstecker, und reinigen

Sie das Gerät mit einem weichen Tuch. Übermäßiger Druck kann Kratzer

oder Verfärbungen verursachen. Benutzen Sie weder Sprühflaschen noch

nasse Tücher. Verwenden Sie vor allem keine Glasreiniger oder für Autos

oder in der Industrie verwendete Reinigungsmittel, aggressive Mittel oder

Wachs, Benzol, Alkohol usw. Diese Mittel können das Gerät und seinen

Bildschirm beschädigen.

Andernfalls kann es zu Bränden, Stromschlägen, Beschädigungen am

Gerät (Verformung, Korrosion und Schäden) kommen.

Solange das Gerät an eine Wechselstrom-Steckdose angeschlossen ist, bleibt es auch dann mit

der Wechselstromquelle verbunden, wenn Sie es mit dem Schalter ausschalten.

Ziehen Sie das Netzkabel immer am Stecker aus der Steckdose.

Wenn die Kabel im Inneren des Netzkabels vom Stecker getrennt werden,

kann dies einen Brand verursachen.

Schalten Sie das Gerät aus, bevor Sie es bewegen. Ziehen Sie dann das

Stromkabel, Antennenkabel und alle anderen Anschlusskabel.

Andernfalls kann das TV-Gerät oder das Stromkabel beschädigt werden,

wodurch es zu einem Brand oder Stromschlag kommen kann.9

DEUTSCH SICHERHEITSHINWEISE

Das Gerät ist schwer und sollte stets mit zwei Personen bewegt oder

Andernfalls kann es zu Verletzungen kommen.

Wenden Sie sich einmal im Jahr an den Kundendienst, damit die

innenliegenden Bauteile des Produkts fachgerecht gereinigt werden.

Angesammelter Staub kann mechanische Fehler verursachen.

Wenden Sie sich bei Problemen an einen qualifizierten

Kundendienstmitarbeiter. Bitte setzen Sie sich mit dem Kundendienst in

Verbindung, wenn das Gerät in irgendeiner Weise beschädigt wurde, z. B.

wenn das Stromkabel oder der Stecker defekt sind, wenn Flüssigkeit über das

Gerät gegossen wurde oder Gegenstände in das Gerät gelangt sind, wenn

das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, wenn das Gerät nicht

ordnungsgemäß funktioniert oder wenn das Gerät fallen gelassen wurde.

Wenn sich das Gerät kalt anfühlt, kann es beim Einschalten zu einem

kurzen Flimmern kommen. Das ist normal und kein Fehler des Gerätes.

Der Bildschirm ist ein hochentwickeltes Gerät mit einer Auflösung von

zwei bis sechs Millionen Pixel. Unter Umständen sind winzige schwarze

Punkte und/oder bunte Punkte (rot, blau oder grün) von 1 ppm Größe auf

dem Bildschirm zu sehen. Dies deutet nicht auf eine Fehlfunktion hin und

beeinträchtigt nicht die Leistung und Zuverlässigkeit des Gerätes.

Diese Erscheinung tritt auch bei Geräten von Fremdanbietern auf und wird

nicht als Grund für Umtausch oder Rückerstattung anerkannt.

Je nach Ihrer Betrachtungsposition (von rechts, links, oben, unten) sind

Helligkeit und Farben auf dem Bildschirm möglicherweise unterschiedlich.

Diese Erscheinung ist auf die besonderen Eigenschaften des Bildschirms

zurückzuführen. Es steht in keinem Zusammenhang mit der Leistung des

Gerätes, und es handelt sich hierbei nicht um eine Fehlfunktion.

Durch das Anzeigen eines Standbilds (z. B. ein Programmlogo, Bildschirmmenü, Szene eines Vi-

deospiels) über einen längeren Zeitraum kann der Bildschirm beschädigt werden, und das Bild wird

eingebrannt. Das Einbrennen von Bildern wird bei diesem Gerät nicht von der Garantie gedeckt.

Vermeiden Sie die Anzeige von Standbildern auf dem Fernsehbildschirm über einen längeren Zeitraum

(2 Stunden oder mehr bei LCD-Fernsehgeräten, 1 Stunde oder mehr bei Plasma-Fernsehgeräten).

Wird das Format über einen längeren Zeitraum auf 4:3 eingestellt, kann es an den Rändern des

Bildschirms zum Einbrennen kommen.

Diese Erscheinung tritt auch bei Geräten von Fremdanbietern auf und wird nicht als Grund für

Umtausch oder Rückerstattung anerkannt.

„Knacken“: Das beim Fernsehen oder Ausschalten des Gerätes zu hörende Knacken wird durch Wärme-

schrumpfung von Kunststoffen aufgrund von Temperatur und Feuchtigkeit verursacht. Dieses Geräusch

ist normal bei Geräten, bei denen die thermische Verformung erforderlich ist. Stromkreisbrummen/Bild-

schirmsummen: Der Hochgeschwindigkeitsschaltkreis, der eine große Menge Strom für den Betrieb des

Gerätes bereitstellt, gibt ein leises Geräusch ab. Dieses Geräusch ist je nach Gerät anders.

Es hat keinen Einfluss auf die Leistung und Zuverlässigkeit des Gerätes.

Verwenden Sie in der Nähe des Fernsehgeräts keine elektrischen Geräte mit hoher Spannung (z.

B. elektrische Fliegenklatschen). Dies kann zu Fehlfunktionen führen.10

DEUTSCH SICHERHEITSHINWEISE Wiedergabe von 3D-Material (Nur 3D-Modelle)

WARNUNG Betrachtungsumgebung

- Unterbrechen Sie die Betrachtung von 3D-Inhalten jede Stunde für 5 bis 15 Minuten. Das Be-

trachten von 3D-Inhalten über einen längeren Zeitraum kann Kopfschmerzen, Schwindelgefühle,

Müdigkeit oder Augenbelastungen verursachen.

Personen mit dem Risiko eines photosensiblen Anfalls oder einer chronischen Erkrankung

Einige Benutzer erleben Anfälle oder andere unnormale Symptome, wenn sie Blitzlicht oder

bestimmten Mustern von 3D-Inhalten ausgesetzt werden.

Betrachten Sie keine 3D-Videos, wenn Sie Übelkeit verspüren, schwanger sind oder an einer

chronischen Krankheit, wie Epilepsie, Herzstörungen, blutdruckbedingten Krankheiten usw., leiden.

Außerdem sollten 3D-Inhalte von Personen mit Stereoblindheit oder Störungen des räumlichen

6HKHQVJHPLHGHQZHUGHQ'LHVH3HUVRQHQVHKHQ'%LOGHUKlX¿JDOV'RSSHOELOGHURGHUIKOHQHLQ

Unbehagen beim Betrachten.

Wenn Sie an Strabismus (Schielen), Amblyopie (Schwachsichtigkeit) oder Astigmatismus

(Hornhautverkrümmung) leiden, haben Sie unter Umständen Probleme bei der Tiefenerkennung

und fühlen aufgrund der Doppelbilder eine schnellere Ermüdung. In diesen Fällen wird empfohlen,

KlX¿JHUH3DXVHQDOVGXUFKVFKQLWWOLFKH(UZDFKVHQHHLQ]XOHJHQ

Wenn Ihre Sehstärke auf beiden Augen unterschiedlich ist, korrigieren Sie diese vor dem Betrachten

Symptome, bei denen Sie das Betrachten von 3D-Inhalten abbrechen bzw. von ihrer Betrachtung

Betrachten Sie keine 3D-Inhalte, wenn Sie aufgrund von Schlafmangel, Überlastung oder

Alkoholkonsum müde sind.

Wenn die folgenden Symptome auftreten, stellen Sie die Betrachtung von 3D-Inhalten ein, und erholen

Sie sich so lange, bis die Symptome verklungen sind.

- Sprechen Sie mit Ihrem Hausarzt, falls die Symptome nicht nachlassen. Zu den Symptomen ge-

hören Kopfschmerzen, schmerzende Augen, Schwindel, Übelkeit, Herzklopfen, verschwommene

Wahrnehmung, Benommenheit, Unbehagen, Sehen von Doppelbildern, Sehmüdigkeit.11

DEUTSCH SICHERHEITSHINWEISE VORSICHT Betrachtungsumgebung

- Wenn Sie die 3D-Funktion nutzen, halten Sie stets einen Betrachtungsabstand ein, der mindes-

tens dem 2-Fachen der Bildschirmdiagonalen entspricht. Wenn das Betrachten von 3D-Inhalten

Unwohlsein verursacht, vergrößern Sie Ihren Abstand zum TV-Gerät.

- Die Verwendung bzw. das Betrachten von 3D-Inhalten ist für Kinder unter 6 Jahren verboten.

- Kinder unter 10 Jahren können überreagieren und übermäßig angeregt werden, da sich ihre

Sehkraft noch in der Entwicklung befindet (sie versuchen z. B. den Bildschirm zu berühren oder

in den Bildschirm hineinzuspringen). Kinder sollten 3D-Inhalte daher nur unter Aufsicht und unter

Anwendung besonderer Vorsicht betrachten.

- Kinder haben im Zusammenhang mit 3D-Darstellungen eine größere binokulare Disparität als

Erwachsene, da der Abstand zwischen ihren Augen kleiner ist. Daher ist ihre Fähigkeit zur

stereoskopischen Tiefenerkennung bei der Betrachtung eines 3D-Bildes ausgeprägter als bei

- Jugendliche unter 19 Jahren reagieren möglicherweise sensibel gegenüber der Lichtstimulati-

on bei 3D-Inhalten. Raten Sie ihnen, bei Müdigkeit nicht über längere Zeiträume 3D-Inhalte zu

- Ältere Personen erkennen möglicherweise einen geringeren 3D-Effekt als jüngere Personen. Sie

halten zudem in der Regel den empfohlenen Mindestabstand zum TV-Gerät ein.

Vorsicht bei der Verwendung der 3D-Brille

Verwenden Sie auf jeden Fall eine geeignete LG 3D-Brille. Andernfalls können Sie die 3D-Videos

möglicherweise nicht richtig sehen.

Verwenden Sie die 3D-Brille nicht anstelle Ihrer normalen Brille, Sonnenbrille oder Schutzbrille.

Die Verwendung abgeänderter 3D-Brillen kann die Augen überlasten oder eine Bildverzerrung zur

Bewahren Sie die 3D-Brille nicht bei extrem hohen oder niedrigen Temperaturen auf. Dadurch kann es

zu Verformungen kommen.

Die 3D-Brille ist zerbrechlich und kann leicht zerkratzen. Verwenden Sie immer ein weiches, sauberes

7XFKZHQQ6LHGLH*OlVHUVlXEHUQ=HUNUDW]HQ6LHGLH2EHUÀlFKHGHU'%ULOOHQLFKWPLWVFKDUIHQ

Objekten, und verwenden Sie zum Reinigen keine Chemikalien.12 INSTALLATIONSVERFAHREN / MONTAGE UND VORBEREITUNGDEUTSCH HINWEIS

y Ihr TV-Gerät kann von der Abbildung möglicherweise leicht abweichen.

y Das OSD-Menü (am Bildschirm angezeigtes Menü) Ihres TV-Gerätes kann sich leicht von dem in diesem Handbuch unterscheiden.

y Die verfügbaren Menüs und Optionen können sich je nach verwendeter Eingangsquelle bzw. je nach Modell unterscheiden.

y Künftig können diesem TV-Gerät neue Funktionen hinzugefügt werden.

y Das TV-Gerät kann in den Standby-Modus gesetzt werden, um den Stromverbrauch zu verringern. Wenn längere Zeit nicht ferngesehen wird, sollte das Gerät ausgeschaltet werden, um Strom zu sparen.

y Der Stromverbrauch des eingeschalteten TV-Gerätes kann erheblich verringert werden, wenn die Helligkeit des Bildes vermindert wird. INSTALLATIONSVERFAHREN 1 Öffnen Sie die Packung, und stellen Sie sicher, dass alle Zubehörteile im Lieferumfang enthalten sind.2 Befestigen Sie den Standfuß am TV-Gerät.3 Verbinden Sie gegebenenfalls externe Zuspielgeräte mit dem TV-Gerät.4 Stellen Sie sicher, dass eine Netzwerkverbindung vorhanden ist. Sie können die Netzwerkfunktionen des Fernsehgeräts nur dann nutzen, wenn eine Netzwerkverbindung hergestellt wurde.

MONTAGE UND VORBEREITUNG Auspacken

Prüfen Sie, ob folgende Artikel in der Verpackung enthalten sind. Falls Zubehör fehlt, wenden Sie sich bitte an den Händler, bei dem Sie das Gerät erworben haben. Die Abbildungen im Handbuch unterscheiden sich möglicherweise von Ihrem Gerät. VORSICHT

y Um die Sicherheit und Lebensdauer des Produkts sicherzustellen, verwenden Sie keine Fälschungen.

y Durch Fälschungen verursachte Beschädigungen sind nicht von der Garantie abgedeckt.

y Bei einigen Modellen befindet sich ein dünner Film auf dem Bildschirm, der nicht entfernt werden darf. HINWEIS

y Die im Lieferumfang enthaltenen Artikel sind modellabhängig.

y Änderungen an den Produktspezifikationen oder am Inhalt dieses Handbuchs sind im Zuge von Aktualisierungen der Produktfunktionen vorbehalten.

y Für eine optimale Verbindung sollte die Einfassung von HDMI-Kabeln und USB-Geräten höchstens 10 mm dick und 18 mm breit sein. Verwenden Sie ein Verlängerungskabel, das USB 2.0 unterstützt, wenn das USB-Kabel oder der USB-Speicherstick nicht in den USB-Anschluss Ihres TV-Gerätes passt.

y Verwenden Sie ein zertifiziertes Kabel mit HDMI-Logo.

y Bei der Verwendung eines nicht-zertifizierten HDMI-Kabels kommt es möglicherweise zu Darstellungsfehlern bzw. Verbindungsabbrüchen. Empfohlene Typen von HDMI-Kabeln:  - High-Speed-HDMI ®

TM -Kabel  - High-Speed-HDMI ®

TM -Kabel mit Ethernet13

(Abhängig vom Modell)

Abhängig vom Absatzmarkt

ist die Fernbedienung

möglicherweise nicht

Magic-Fernbedienung,

Stromkabel Cinema-3D-Brille

Je nach Modell oder Land

kann die Anzahl der 3D-

Standkörper / Ständerplatte

DEUTSCH MONTAGE UND VORBEREITUNG Scart-Kabel

(Siehe S. A-20, A-22)

Schrauben für Standfuß

Schrauben für Standfuß

(Abhängig vom Modell)

HINWEIS So verwenden Sie den Ferritkern (Abhängig vom Modell)

Verwenden Sie den Ferritkern, um die elektromagnetischen Interferenzen im LAN-Kabel zu

verringern. Wickeln Sie das LAN-Kabel einmal um den Ferritkern herum. Platzieren Sie den

Ferritkern möglichst nah am Fernsehgerät.

[Querschnitt des Ferritkerns]

[an ein externes Gerät][an den

DEUTSCH MONTAGE UND VORBEREITUNG Separat erhältlich

Separat zu erwerbende Artikel können zur Qualitätsverbesserung geändert werden, ohne dass dies explizit

Diese Artikel können Sie über Ihren Fachhändler beziehen.

Diese Geräte sind nur mit bestimmten Modellen kompatibel.

AG-F***DP Dual Play-Brille

Kamera für Videogespräche LG Audiogerät

Produktbezeichnungen, Funktionalität und/oder Designs können im Zuge einer Qualitätsverbesserung

durch den Hersteller geändert werden, ohne dass dies explizit mitgeteilt wird.16

DEUTSCH MONTAGE UND VORBEREITUNG Gehäuse und Bedienelemente

Option A : UB83**-ZB Fernbedienung und

Option C : UB83**-ZG Fernbedienung und

1 Intelligenter Sensor – Stellt die Bildqualität entsprechend der Umgebung ein.

2 -R\VWLFN7DVWH'LHVH7DVWHEH¿QGHWVLFKKLQWHUGHP%LOGVFKLUP17

DEUTSCH MONTAGE UND VORBEREITUNG HINWEIS

Sie können die Betriebsanzeigeleuchte über OPTION in den Hauptmenüs ein- und ausschalten.

Verwendung der Joystick-Taste

Sie können die TV-Funktionen verwenden, indem Sie die Joystick-Taste drücken und nach oben, unten,

rechts oder links bewegen.

Drücken Sie bei ausgeschaltetem Fernsehgerät einmal kurz

auf die Joystick-Taste und lassen Sie sie dann wieder los.

Drücken Sie bei eingeschaltetem Fernsehgerät für ein paar

Sekunden einmal auf die Joystick-Taste und lassen Sie sie

(Wenn jedoch die Taste MENU (Menü) auf dem Bildschirm zu

sehen ist, können Sie durch Drücken und Halten der Joystick-

Taste das Menü verlassen.)

Sie können die Lautstärke regeln, indem Sie die Joystick-

Taste nach rechts oder links bewegen.

Sie können durch die gespeicherten Programme navigieren,

indem Sie die Joystick-Taste nach oben oder unten bewegen.

Achten Sie darauf, die Joystick-Taste nicht zu drücken, wenn Sie diese nach oben, unten, links

oder rechts bewegen. Wenn Sie die Joystick-Taste zuerst drücken, können Sie die Lautstärke und

die gespeicherten Programme nicht mehr anpassen.

Einstellen des Menüs

Drücken Sie bei eingeschaltetem Fernsehgerät die Joystick-Taste einmal.

Sie können die Menüpunkte(

, , , ) einstellen, indem Sie die Joystick-Taste nach oben, unten,

rechts oder links bewegen.

Schaltet das Gerät aus.

Einstellungen Öffnet das Hauptmenü.

Blendet die Bildschirmmenüs aus und kehren zum TV-

Eingangsliste Ändert die Eingangsquelle.18

DEUTSCH MONTAGE UND VORBEREITUNG Anheben und Bewegen des

Lesen Sie folgende Hinweise, bevor Sie das TV-

Gerät bewegen oder anheben, um Kratzer oder

Beschädigungen am TV-Gerät zu verhindern und

um einen reibungslosen Transport unabhängig

von Typ und Größe zu gewährleisten.

Berühren Sie nach Möglichkeit nicht den

Bildschirm, da er dadurch beschädigt

Es wird empfohlen, das TV-Gerät im

Originalkarton oder in der Originalverpackung

zu bewegen bzw. zu transportieren.

Trennen Sie das Netzkabel und alle weiteren

Kabel, bevor Sie das TV-Gerät bewegen

Halten Sie das TV-Gerät so, dass sein

Bildschirm von Ihnen abgewendet ist, um

Beschädigungen zu vermeiden.

Halten Sie das TV-Gerät oben und unten am

Rahmen gut fest. Halten Sie ihn nicht am

transparenten Teil, am Lautsprecher oder am

Lautsprechergrill fest.

Große TV-Geräte sollten stets von

mindestens 2 Personen transportiert werden.

Wenn das TV-Gerät von Hand transportiert

wird, halten Sie es wie in der folgenden

Setzen Sie das TV-Gerät während des

Transports keinen ruckartigen Bewegungen

oder starken Erschütterungen aus.

Halten Sie das TV-Gerät beim Transport

aufrecht, drehen Sie es niemals auf die

Seite, und kippen Sie es nicht nach links

Üben Sie keinen übermäßigen Druck auf

den Gehäuserahmen aus, da dies zur

Beschädigung des Bildschirms führen kann.

Achten Sie beim Bewegen und Bedienen des

TV-Geräts darauf, dass die hervorstehende

Joysticktaste nicht beschädigt wird.19

DEUTSCH MONTAGE UND VORBEREITUNG Befestigen des TV-Gerätes an einer Wand

(Diese Funktion der Kippsicherung steht nicht bei

allen Modellen zur Verfügung.)

1 Setzen Sie die Ringschrauben oder TV-

Halterungen und Schrauben an der Rückseite

des TV-Gerätes ein, und befestigen Sie sie.

- Wenn an den Ringschraubenpositionen

Schrauben eingesetzt sind, entfernen

Sie zunächst die Schrauben.

2 Montieren Sie die Wandhalterungen mit den

Schrauben an der Wand.

Stimmen Sie die Position der Wandhalterung

auf die Ringschrauben an der Rückseite des

3 Verbinden Sie die Ringschrauben und

Wandhalterungen fest mit einem stabilen Seil.

Achten Sie darauf, dass das Seil horizontal

Achten Sie darauf, dass Kinder nicht auf

das TV-Gerät klettern oder sich daran

Verwenden Sie eine Haltevorrichtung

oder einen Schrank, der stabil und

groß genug ist, um das TV-Gerät sicher

Halterungen, Seile und anderes

Befestigungsmaterial gehören nicht zum

Lieferumfang des Gerätes. Bitte wenden

Sie sich zum Erwerb von geeignetem

Zubehör an Ihren Fachhändler.

Montage auf einem Tisch

1 Heben Sie das TV-Gerät an, und kippen Sie es

auf einem Tisch in die aufrechte Position.

- Lassen Sie (mindestens) 10 cm Platz

zur Wand, um eine gute Belüftung zu

2 Schließen Sie das Stromkabel an eine

Stellen Sie das TV-Gerät nicht in die

Nähe von Wärmequellen, da dies einen

Brand oder Beschädigungen verursachen

DEUTSCH MONTAGE UND VORBEREITUNG Wandmontage

Befestigen Sie an der Rückseite des TV-Gerätes

sorgfältig eine optionale Wandhalterung, und

montieren Sie die Wandhalterung an einer

stabilen Wand, die senkrecht zum Fußboden

steht. Wenn Sie das TV-Gerät an anderen

Baustoffen befestigen möchten, fragen Sie

]XQlFKVWEHLHLQHUTXDOL¿]LHUWHQ)DFKNUDIWQDFK

/*HPS¿HKOWGDVVGLH:DQGPRQWDJHYRQHLQHP

TXDOL¿]LHUWHQ7HFKQLNHUGXUFKJHIKUWZLUG

Es wird empfohlen, eine Wandmontagehalterung

von LG zu verwenden.

Falls Sie eine andere Wandmontagehalterung als

die von LG verwenden, stellen Sie sicher, dass

Ihr Gerät ordnungsgemäß an der Wand befestigt

ist und genügend Abstand besteht, um externe

Geräte anzuschließen.

10 cm 10 cm10 cm Verwenden Sie unbedingt Schrauben und

Wandhalterungen, die der VESA-Norm

entsprechen. Die Standardmaße der

Wandmontagesätze können der folgenden

Tabelle entnommen werden.

(Wandmontagehalterung)

Wandmontagehalterung

MSW240 LSW240B LSW440B A B VORSICHT

Trennen Sie erst das Netzkabel, bevor Sie

das TV-Gerät bewegen oder installieren.

Ansonsten besteht Stromschlaggefahr.

Wenn Sie das TV-Gerät an einer Decke

oder Wandschräge montieren, kann es

herunterfallen und zu schweren Verletzungen

Verwenden Sie eine zugelassene

Wandhalterung von LG, und wenden Sie sich

an Ihren Händler vor Ort oder an qualifiziertes

Ziehen Sie die Schrauben nicht zu fest

an, da dies Beschädigungen am TV-Gerät

hervorrufen und zum Erlöschen Ihrer Garantie

Verwenden Sie die Schrauben und

Wandhalterungen, die der VESA-Norm

entsprechen. Schäden oder Verletzungen,

die durch unsachgemäße Nutzung oder die

Verwendung von ungeeignetem Zubehör

verursacht werden, fallen nicht unter die

Verwenden Sie die Schrauben, die unter den

Spezifikationen der VESA-Norm aufgeführt

Der Wandmontagesatz beinhaltet eine

Installationsanleitung und die notwendigen

Die Wandhalterung ist optional. Zusätzliches

Zubehör erhalten Sie bei Ihrem Elektrohändler.

Die Schraubenlänge hängt von der

Wandbefestigung ab. Verwenden Sie

unbedingt Schrauben der richtigen Länge.

Weitere Informationen können Sie dem im

Lieferumfang der Wandhalterung enthaltenen

Handbuch entnehmen.21

DEUTSCH FERNBEDIENUNG FERNBEDIENUNG Die Beschreibungen in diesem Handbuch beziehen sich auf die Tasten der Fernbedienung.

Lesen Sie dieses Handbuch bitte aufmerksam durch, und verwenden Sie das TV-

Gerät bestimmungsgemäß. Um die Batterien zu wechseln, öffnen Sie das Batteriefach,

wechseln Sie die Batterien (1,5 V, AAA), legen Sie die - und -Enden entsprechend

der Kennzeichnung im Fach ein, und schließen Sie das Batteriefach. Gehen Sie zum

Herausnehmen der Batterien in umgekehrter Reihenfolge vor.

Verwenden Sie niemals alte zusammen mit neuen Batterien, da dies Schäden an der Fernbedienung hervorrufen kann.

Abhängig vom Absatzmarkt ist die Fernbedienung möglicherweise nicht enthalten.

Stellen Sie sicher, dass die Fernbedienung auf den Sensor am TV-Gerät gerichtet ist.

(Abhängig vom Modell)

(EIN/AUS) Ein- oder Ausschalten des TV-Gerätes.

TV/RAD Wählt Radio-, TV- und DTV-Programme.

SUBTITLE Ruft den bevorzugten Untertitel im digitalen Modus auf.

Q. MENU Öffnet die Schnellmenüs.

GUIDE Öffnet den Programmführer.

AD Durch Drücken der AD-Taste wird die Audiobeschreibung

aktiviert. (Abhängig vom Modell)

INFO Anzeige von Informationen zum aktuellen Programm

und Bildschirm. (Abhängig vom Modell)

INPUT Ändert die Eingangsquelle.

LIST Zum Zugriff auf die Liste der gespeicherten Programme.

(Leerzeichen) Gibt ein Leerzeichen auf der Bildschirmtastatur

wieder. (Abhängig vom Modell)

Q.VIEW Kehrt zurück zum vorherigen Programm.

Regelt die Lautstärke.

FAV Zugriff auf die Liste der Lieblingskanäle.

INFO Anzeige von Informationen zum aktuellen Programm

und Bildschirm. (Abhängig vom Modell)

Wird zur Ansicht von 3D-Videos verwendet. (Abhängig vom Modell)

MUTE Stellt den Ton aus.

P Navigiert durch die gespeicherten Programme oder Kanäle.

PAGE Wechselt zum vorherigen oder nächsten Bildschirm.

SETTINGS Öffnen der Hauptmenüs.

SMART Öffnet die Home-Startmenüs.

MY APPS Zeigt die Liste der Apps an.

TELETEXT-Tasten ( TEXT / T.OPT) Diese Tasten werden für Teletext verwendet.

Navigationstasten (nach oben/nach unten/nach links/nach rechts)

Navigiert durch Menüs und Einstellungen.

OK Wählt Menüs oder Einstellungen und speichert Ihre Eingabe.

BACK Zurück zur vorherigen Ebene.

EXIT Ausblenden der Bildschirmmenüs und Zurückkehren zum TV-Bild.

APP/ Wählen Sie die Menüquelle für MHP TV. (Nur Italien)

(Abhängig vom Modell)

AD Durch Drücken der AD-Taste wird die Audiobeschreibung

aktiviert. (Abhängig vom Modell)

REC/ Beginnen Sie mit dem Aufnehmen, und lassen Sie das Aufnah-

memenü anzeigen. (nur Modell mit Time Machine

LIVE TV Rückkehr zum LIVE-TV.

Steuerungstasten ( ) Steuerung von Premium-Inhal-

- oder SmartShare-Menüs oder der SIMPLINK-

kompatiblen Geräte (USB oder SIMPLINK oder Time Machine

Farbtasten Öffnen Sonderfunktionen in manchen Menüs.

: Rot, : Grün, : Gelb, : Blau)22

DEUTSCH FERNBEDIENUNG

(Abhängig vom Modell)

(EIN/AUS) Ein- oder Ausschalten des TV-Gerätes.

SUBTITLE Ruft den bevorzugten Untertitel im digitalen Modus auf.

Ändert die Bildgröße.

Ändert die Eingangsquelle.

TV/RAD Wählt Radio-, TV- und DTV-Programme.

LIST Zum Zugriff auf die Liste der gespeicherten Programme.

(Leerzeichen) Gibt ein Leerzeichen auf der Bildschirmtastatur wieder.

Q.VIEW Kehrt zurück zum vorherigen Programm.

Regelt die Lautstärke.

FAV Zugriff auf die Liste der Lieblingskanäle.

Öffnet den Programmführer.

MUTE Stellt den Ton aus.

P Navigiert durch die gespeicherten Programme oder Kanäle.

PAGE Wechselt zum vorherigen oder nächsten Bildschirm.

INFO Anzeige von Informationen zum aktuellen Programm und Bildschirm.

SMART Öffnet die Home-Startmenüs.

MY APPS Zeigt die Liste der Apps an.

(nach oben/nach unten/nach links/nach rechts) Navigiert

durch Menüs und Einstellungen.

ählt Menüs oder Einstellungen und speichert Ihre Eingabe.

BACK Zurück zur vorherigen Ebene.

Öffnen der Hauptmenüs.

usblenden der Bildschirmmenüs und Zurückkehren zum TV-Bild.

Öffnen Sonderfunktionen in manchen Menüs.

iese Tasten werden für Teletext verwendet.

Öffnet die Schnellmenüs.

Steuerungstasten ( ) Steuerung von Premium-Inhalten,

Machine Ready - oder SmartShare-Menüs oder der SIMPLINK-kompatiblen Geräte (USB oder

Time Machine Ready ).

eginnen Sie mit dem Aufnehmen, und lassen Sie das Aufnahmemenü

(nur Modell mit Time Machine Ready -Unterstützung)

SLEEP Zugriff auf den Schlaf-Timer. (automatisches Ausschalten)

AD Durch Drücken der AD-Taste wird die Audiobeschreibung aktiviert.

en Sie die Menüquelle für MHP TV. (

Nur Italien) (abhängig vom Modell)

P A G E FAV MUTE EXIT OK SETTINGSMY APPSLIVE TV REC

DEUTSCH TASTENFUNKTIONEN DER MAGIC-FERNBEDIENUNG TASTENFUNKTIONEN DER MAGIC-FERNBEDIENUNG Dieses Teil ist bei keinem der Modelle im Lieferumfang enthalten.

Wenn die Meldung „Die Batterie der Magic-Fernbedienung ist schwach. Bitte

Batterie wechseln.“ angezeigt wird, wechseln Sie die Batterie.

Um die Batterien zu wechseln, öffnen Sie das Batteriefach, wechseln Sie

die Batterien (1,5 V, AA), legen Sie die

- und -Enden entsprechend der

Kennzeichnung im Fach ein, und schließen Sie das Batteriefach. Richten Sie die

Fernbedienung auf den Fernbedienungssensor am TV-Gerät aus.

Gehen Sie zum Herausnehmen der Batterien in umgekehrter Reihenfolge vor.

Verwenden Sie niemals alte zusammen mit neuen Batterien, da dies Schäden an der

Fernbedienung hervorrufen kann.

(Nur UB80**, UB82**, UB83**)

Ein- oder Ausschalten des TV-

(nach oben/nach unten/nach

Drücken Sie die Tasten Nach

oben/Nach unten/Nach links/

Nach rechts, um im Menü zu

navigieren. Wenn Sie die Tasten

während der Zeiger verwendet

wird, verschwindet der Zeiger

vom Bildschirm, und die Magic-

Fernbedienung funktioniert

wie eine herkömmliche

Fernbedienung. Um den Zeiger

erneut auf dem Bildschirm

anzuzeigen, schütteln Sie die

Magic-Fernbedienung nach links

Drücken Sie auf die Mitte

der Rad-Taste, um ein Menü

auszuwählen. Sie können mithilfe

der Radtaste das Programm

Öffnen Sonderfunktionen in man-

Regelt die Lautstärke.

Zurück zur vorherigen Ebene.

Öffnet das Home-Menü.

(LIVE / AV Umschaltung)

Wechselt zwischen Sendung

(Antenne) und verschiedenen

(Abhängig vom Modell)

P Navigiert durch die gespeicherten

Programme oder Kanäle

/ INPUT Zeigt den Remote-Bildschirm an.

Universalsteuerungs-Menü.

(Abhängig vom Modell)

* Drücken und halten der

/ INPUT Taste öffnet

ein Menü zur Auswahl extern

verbundener Zuspielgeräte.

Ansicht von 3D-Video.

* Durch Drücken und Halten

Audiobeschreibung aktiviert.

(Abhängig vom Modell)24

DEUTSCH TASTENFUNKTIONEN DER MAGIC-FERNBEDIENUNG So können Sie die Magic-Fernbedienung

Halten Sie zum Trennen der

Verbindung zwischen der

Magic-Fernbedienung und dem

Fernsehgerät gleichzeitig

Halten von (LIVE / AV Umschaltung) können Sie

die Magic-Fernbedienung

zugleich zurücksetzen und

erneut registrieren.

Fernbedienung verwendet

Bewegen Sie die Magic-

Fernbedienung leicht hin und

her, oder drücken Sie die

auf dem Bildschirm erscheint.

Der Zeiger wird angezeigt,

wenn Sie die Radtaste

drehen.(Abhängig vom

bestimmte Zeit nicht genutzt

wurde oder die Magic-

Fernbedienung auf einer

ÀDFKHQ2EHUÀlFKHOLHJW

verschwindet der Zeiger.

Wenn sich der Zeiger nicht

so bewegt wie Sie wollen,

schütteln Sie die Magic-

Fernbedienung nach links

und rechts. Der Zeiger

bewegt sich dann in die

Bei der Magic-Fernbedienung

werden Batterien aufgrund

der zusätzlichen Funktionen

schneller entladen als

Spracherkennung (Abhängig vom Modell)

Um die Spracherkennungs-Funktion zu

nutzen, ist eine Netzwerkverbindung

1. Drücken Sie die Taste

2. Beginnen Sie zu sprechen, wenn das

Fenster zur Spracherkennung auf der

linken Seite des Fernsehbildschirms

 Wenn Sie zu schnell oder zu langsam

sprechen, kann die Spracherkennung

 Halten Sie die Magic-Fernbedienung

maximal 10 cm von Ihrem Gesicht

 Die Erkennungsrate kann je nach

den Merkmalen des Benutzers

(Stimme, Aussprache, Betonung,

Sprechgeschwindigkeit) und

der Umgebung (Geräusche und

Lautstärke des Fernsehers) variieren.

Registrieren der Magic-

So wird die Magic-Fernbedienung registriert

Um die Magic-Fernbedienung zu

verwenden, koppeln Sie diese

zuerst mit Ihrem TV-Gerät.

1 Legen Sie Batterien in die

Magic-Fernbedienung ein, und

schalten Sie das Fernsehgerät

2 Richten Sie die Magic-

Fernbedienung auf das

Fernsehgerät, und drücken Sie

Sollte die Registrierung

der Magic-Fernbedienung

fehlgeschlagen sein,

Fernsehgerät aus, und

versuchen Sie es erneut.25

DEUTSCH TASTENFUNKTIONEN DER MAGIC-FERNBEDIENUNG

/ DAS BENUTZERHANDBUCH VERWENDEN DAS BENUTZERHANDBUCH VERWENDEN Im Benutzerhandbuch erhalten Sie auf einfache

Weise detaillierte Informationen zum TV-Gerät.

1 Drücken Sie die Taste

Home-Startmenü zuzugreifen.

2 Wählen Sie Einstellungen ĺ SUPPORT.

3 Wählen Sie Benutzerhandbuch, und drücken

Test der 3D-Darstellung

Initialisierung der App

Rechtliche Dokumente

Vorsichtsmaßnahmen bei

der Verwendung der Magic-

Verwenden Sie die Fernbedienung

innerhalb der angegebenen Reichweite

(max. 10 m). Es kann zu Übertragungs-

störungen kommen, wenn die Reichweite

des Geräts überschritten wird oder sich

Hindernisse in diesem Bereich befinden.

Es kann je nach Zubehör zu Übertra-

gungsstörungen kommen. Außer der

Magic-Fernbedienung nutzen beispiels-

weise auch Mikrowelle und WLAN die

Frequenz 2,4 GHz. Dies kann zu Kom-

munikationsstörungen führen.

Die Magic-Fernbedienung funktioniert

unter Umständen nicht korrekt, wenn

sich ein kabelloser Router (AP) in einer

Reichweite von weniger als 1 m befindet.

Ihr kabelloser Router sollte weiter als 1 m

von Ihrem TV-Gerät entfernt sein.

Nehmen Sie die Batterien nicht auseinan-

der, und erhitzen Sie sie nicht.

Lassen Sie die Batterien nicht fallen.

Vermeiden Sie extreme Stöße.

Setzen Sie die Batterien nicht verkehrt

herum ein, andernfalls kann es zu einer

WARTUNG / FEHLERBEHEBUNG DEUTSCH WARTUNG Reinigung des TV-Gerätes

Reinigen Sie Ihr TV-Gerät regelmäßig für eine optimale Leistung und eine verlängerte Produktlebensdauer.

Achten Sie darauf, zuvor das Gerät auszuschalten und trennen Sie das Netzkabel sowie alle

anderen Kabel vom Gerät bzw. der Steckdose.

Wenn das TV-Gerät über einen längeren Zeitraum unbeaufsichtigt oder ungenutzt ist, ziehen Sie

das Netzkabel aus der Steckdose und trennen Sie alle Signalzuführungen, um mögliche Schäden

durch Blitzschlag oder Spannungsspitzen zu vermeiden.

Bildschirm, Rahmen, Gehäuse und Standfuß

Entfernen Sie Staub oder leichte Verschmutzungen mit einem trockenen, sauberen und weichen Tuch.

Entfernen Sie größere Verschmutzungen mit einem weichen Tuch. Feuchten Sie das Tuch mit

sauberem Wasser oder einem milden Reinigungsmittel an. Wischen Sie das Gerät anschließend

umgehend mit einem trockenen Tuch trocken.

Berühren Sie nach Möglichkeit nicht den Bildschirm, da er dadurch beschädigt werden könnte.

Die Oberfläche darf weder gedrückt, gerieben, noch mit dem Fingernagel oder einem spitzen

Gegenstand gestoßen werden, da dies Kratzer und Bildverzerrungen verursachen kann.

Verwenden Sie keine Chemikalien, da diese das Gerät beschädigen können.

Sprühen Sie keine Flüssigkeit auf die Oberfläche. Wenn Wasser in das TV-Gerät eindringt, kann

dies zu Feuer, elektrischem Schlag oder Fehlfunktionen führen.

Entfernen Sie angesammelten Staub oder Schmutz regelmäßig vom Netzkabel.

FEHLERBEHEBUNG Problem Mögliche Lösung

Prüfen Sie den Sensor der Fernbedienung, und versuchen Sie es

Prüfen Sie, ob sich zwischen dem Produkt und der Fernbedienung

ein Hindernis befindet.

Prüfen Sie, ob die Batterien noch geladen sind und ordnungsgemäß

Prüfen Sie, ob das Gerät eingeschaltet ist.

Prüfen Sie, ob das Netzkabel in der Steckdose steckt.

Prüfen Sie, ob die Steckdose ordnungsgemäß funktioniert, indem Sie

andere Geräte einstecken.

Überprüfen Sie die Steuerungseinstellungen der Stromversorgung. Die

Stromversorgung ist möglicherweise unterbrochen.

Prüfen Sie, ob in den ZEIT-Einstellungen Automat. Standby(abhängig

vom Modell) / Sleep Timer / Ausschaltzeit aktiviert ist.

Wenn kein Signal besteht, obwohl das TV-Gerät eingeschaltet ist,

schaltet sich das Gerät nach 15 Minuten automatisch ab.

den PC (HDMI/DVI) wird

entweder „Kein Signal“

oder „Ungültiges Format“

Schalten Sie das Fernsehgerät mit der Fernbedienung aus und dann

Schließen Sie das HDMI-Kabel erneut an.

Starten Sie den PC bei eingeschaltetem Fernsehgerät erneut.27

DEUTSCH TECHNISCHE DATEN TECHNISCHE DATEN WLAN-Modul (LGSBW41) Spezifikationen

5725 bis 5850 MHz (Für

Frequenzbereich 2400 ~ 2483.5 MHz

10 dBm oder niedriger

Da der Frequenzkanal je nach Land variieren kann, kann die Betriebsfrequenz nicht durch

die Benutzer geändert oder angepasst werden. Dieses Gerät ist entsprechend der regionalen

Frequenztabelle eingestellt.

Dieses Gerät sollte mit einem Mindestabstand von 20 cm zwischen Gerät und Körper installiert

und verwendet werden. Dieser Satz dient als allgemeine Erklärung zur Berücksichtigung der Be-

all’interno dell’area stessa.

die warmte produceren

of ander fel licht. Verduister de kamer als dit gebeurt.

01806 11 54 11 (0,20€ pro Anruf aus dem Festnetz der DTAG; Mobilfunk: max. 0,60€ pro Anruf.) 0848 543 543
