FT1 410 - Frigorifero TEKA - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Frigorifero con comparto congelatore
Marca	Teka
Modello	FT1 410
Alimentazione elettrica	220-240 V, 50 Hz
Classe climatica	T (16-43°C), ST (16-38°C), N (16-32°C), SN (10-32°C)
Refrigerante	R600a (gas naturale, combustibile)
Regolazione della temperatura	Termostato rotante da 1 a 5
Pulsante Super	Per classe tropicale, attiva il raffreddamento rapido
Accessori inclusi	Vaschetta per ghiaccio, fermabottiglie, ripiani, portauova, portaburro e formaggio, cassetto inferiore
Sbrinamento parte refrigerazione	Automatico, l'acqua defluisce attraverso un canale
Sbrinamento parte congelatore	Manuale (raschietto in plastica incluso)
Illuminazione interna	Lampadina ≤ 15 W
Pulizia	Acqua tiepida con bicarbonato di sodio, condensatore da pulire 2 volte l'anno
Sicurezza	Non utilizzare dispositivi elettrici all'interno, non danneggiare il circuito refrigerante, non toccare le superfici fredde con le mani bagnate
Installazione	Distanza di 15 cm sopra, 2 cm da altri apparecchi, 50 cm da fonti di calore
Trasporto	Conservare l'imballaggio originale, fissare con una cintura larga
Cambio del senso di apertura della porta	Possibile, contattare il servizio autorizzato
Durata di conservazione degli alimenti congelati	Fino a 3 mesi (secondo le istruzioni sulla confezione)

Domande frequenti - FT1 410 TEKA

Come regolare la temperatura del frigorifero?

Ruotare il termostato dalla posizione 1 (temperatura meno fredda) alla 5 (più fredda). Per una conservazione breve, impostare tra 1 e 3; per una conservazione lunga, tra 3 e 4.

Cosa fare se il frigorifero non raffredda abbastanza?

Verificare che l'apparecchio sia collegato, che il termostato non sia su 0, che le porte chiudano bene, che il condensatore non sia polveroso e che ci sia abbastanza spazio dietro l'apparecchio.

Come sbrinare il comparto congelatore?

Impostare il termostato su 5 prima di sbrinare, poi metterlo su 0 o scollegare. Lasciare la porta aperta per permettere al ghiaccio di sciogliersi. Utilizzare il raschietto in plastica incluso per rimuovere il ghiaccio.

Posso congelare cibi freschi in questo frigorifero?

Sì, il comparto congelatore permette di congelare cibi freschi. Metterli in porzioni utilizzabili in una volta, e non avvicinarli a cibi già congelati.

Cosa fare in caso di perdita di gas refrigerante?

Evitare fiamme o fonti di accensione, aerare la stanza e contattare un professionista. Il gas R600a è combustibile.

Come pulire l'interno del frigorifero?

Scollegare l'apparecchio. Pulire con acqua tiepida addizionata di un cucchiaino di bicarbonato di sodio. Asciugare accuratamente. Non versare acqua direttamente.

Perché c'è acqua sul fondo del frigorifero?

Il foro di scarico dell'acqua di sbrinamento è probabilmente ostruito. Pulirlo periodicamente per evitare l'accumulo di acqua.

Posso cambiare il senso di apertura della porta?

Sì, è possibile su alcuni modelli. Contattare il servizio post-vendita autorizzato per effettuare questa operazione.

Qual è il consumo elettrico di questo apparecchio?

Il consumo non è specificato nel manuale. Collegare a una presa 220-240 V e seguire le raccomandazioni di installazione per ottimizzare l'efficienza.

Come sostituire la lampadina di illuminazione?

Scollegare il frigorifero. Aprire i ganci del coperchio della lampada, rimuovere il coperchio. Sostituire la lampadina con una di 15 W massimo. Rimettere il coperchio e ricollegare dopo 5 minuti.

MANUALE UTENTE FT1 410 TEKA

Manuale di istruzioni

Istruzioni per la sicurezza 39

Avvertenze 40

Installazione ed accensione dell'apparecchio 41

Prima di accendere 41

FUNZIONI E POSSIBILITA' 42

Impostazione termostato 42

Super Switch 43

Accessori 43

Vassoio ghiaccio 43

Ferma bottiglie 43

SISTEMAZIONE DEL CIBO NEL FRIGORIFERO 44

Scomparto Frigo 44

Scomparto Freezer 44

PULIZIA E MANUTENZIONE 45

Sbrinamento 46

Sostituzione della lampadina 47

TRASPORTO E SPOSTAMENTO DELL'APPARECCHIO 47

Modifica del senso di apertura della porta 47

PRIMA DI CHIAMARE IL SERVIZIO ASSISTENZA 48

COMPONENTI DELL'ELETTRODOMESTICO E SCOMPARTI 49

PARTE 1. PRIMA DI USARE L'APPARECCHIO

Istruzioni per la sicurezza

• Questo modello può contenere R600a, vedere la piastra sotto il refrigerante, (isobutano refrigerante), gas naturale che non è inquinante per l'ambiente, ma è infiammabile. Durante il trasporto e l'installazione dell'apparecchio è necessario porre particolare attenzione affinché non venga danneggiato alcun componente del circuito di refrigerazione. In caso di danneggiamento tenere lontana qualsiasi fonte di possibile incendio e ventilare per alcuni minuti la stanza nella quale è posizionato l'apparecchio.
• Non utilizzare dispositivi meccanici o qualsiasi mezzo non naturale per accelerare il processo di sbrinamento.
• Non utilizzare apparecchi elettrici all'interno del frigorifero.
• Se questo apparecchio sostituisce un vecchio frigorifero munito di chiusura, rompere o rimuovere questa chiusura come misura di sicurezza prima di immagazzinare il vecchio apparecchio, per proteggere i bambini che potrebbero rimanervi chiusi durante i loro giochi.
• I vecchi frigoriferi ed i freezer contengono gas isolanti e refrigeranti che devono essere smaltiti adeguatamente. Affidare lo smaltimento dell'apparecchio usato solamente alla locale discarica e contattare l'autorità locale o il rivenditore in caso di dubbio. Assicurarsi che la serpentina del vostro frigorifero non venga danneggiata prima di essere affidata alla discarica locale competente.

IMPORTANTE:

Vi preghiamo di leggere questo manuale prima di installare ed accendere l'apparecchio. Il produttore non si assume alcuna responsabilità se l'installazione e l'utilizzo dell'apparecchio non sono conformi a quanto descritto in questo manuale.

Avvertenze

Attenzione: non usare dispositivi meccanici o altri strumenti artificiali per accelerare il processo di sbrinamento. Non usare dispositivi elettrici nello scomparto di conservazione degli alimenti del dispositivo. Tenere libere le aperture di ventilazione del dispositivo. Non danneggiare il circuito refrigerante del frigorifero.

• Non utilizzare adattatori o derivazioni che potrebbero causare surriscaldamento o incendio.

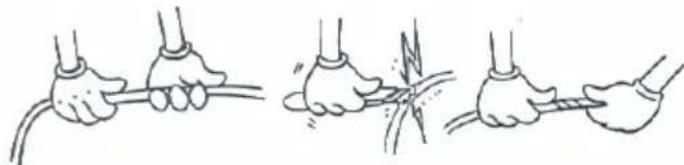

• Non inserire cavi di alimentazione vecchi o attorcigliati. Non torcere o piegare i cavi.

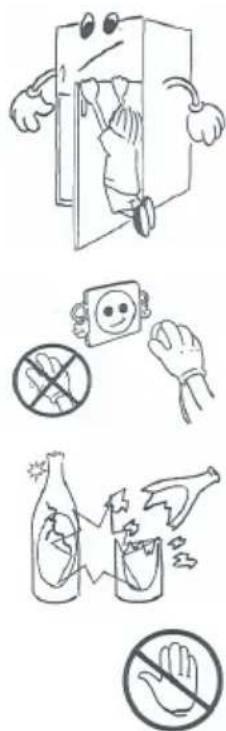

• Non permettere ai bambini di giocare con l'apparecchio. I bambini non devono MAI sedersi sui ripiani o sui cassetti o appendersi alla porta.
• Non utilizzare oggetti metallici appuntiti per togliere il ghiaccio dallo scomparto freezer; potrebbero forare il circuito di refrigerazione e causare un danno irreparabile all'apparecchio. Utilizzare il raschietto in plastica fornito con l'apparecchio. Non collegarsi all'alimentazione con le mani bagnate.
• Non mettere nel freezer contenitori di liquidi (bottiglie di vetro o lattine), specialmente contenenti liquidi gassati che potrebbero provocare lo scoppio del contenitore durante il congelamento.
• Le bottiglie contenenti liquidi ad alta percentuale alcolica devono essere chiuse ermeticamente e inserite nel frigorifero in posizione verticale.
• Non toccare le superfici refrigeranti, specialmente con le mani bagnate, perché potrebbe provocare ustioni o ferite.
• Non mangiare il ghiaccio appena tolto dal freezer.
• Questo apparecchio non deve essere usato da persone (inclusi i bambini) con capacità fisiche, sensoriali o mentali ridotte, o che mancano di esperienza e conoscenza, a meno che non abbiano ricevuto una supervisione o istruzioni sull'uso dell'apparecchio da parte di una persona responsabile della loro sicurezza. I bambini devono essere supervisionati per assicurarsi che non giochino con l'apparecchio.
• Se il cavo di alimentazione viene danneggiato, deve essere sostituito dal produttore o da un tecnico dell'assistenza o da una persona addetta.

Installazione ed accensione dell'apparecchio

• Questo apparecchio funziona a 220-240V o 200-230V e 50 Hz. Vi preghiamo di controllare la targhetta dell'apparecchio e di accertarvi che lo stesso sia compatibile con la vostra tensione elettrica.
• È possibile ottenere assistenza per l'installazione e l'accensione dell'apparecchio.
• Prima di effettuare il collegamento all'alimentazione, assicurarsi che la tensione indicata sulla targhetta corrisponda a quella della vostra abitazione.
• Inserire la spina in una presa dotata di adeguata messa a terra. Se la presa non dispone di messa a terra o la spina non si inserisce correttamente, consigliamo di rivolgersi ad un elettricista esperto per ottenere assistenza.
• La spina deve essere accessibile anche dopo il posizionamento dell'apparecchio.
• Il produttore non è responsabile del mancato collegamento a terra, come descritto in questo manuale. Non posizionare l'apparecchio esposto alla luce del sole.
• Non usare all'aperto; l'apparecchio non deve essere esposto alla pioggia.
• Posizionare il frigorifero lontano da fonti di calore e in un luogo ben ventilato. Il frigorifero deve distare almeno 50 cm da radiatori, stufe a gas o a carbone e 5 cm da stufe elettriche.
• La sommità del frigorifero deve disporre di uno spazio libero di 15 cm. Non mettere oggetti, soprattutto se pesanti, sul frigorifero.
• Se l'apparecchio viene posizionato vicino ad un altro frigorifero o ad un freezer, mantenere una distanza minima di 2 cm per evitare la condensa.
• Applicare i distanziatori in plastica alla serpentina sulla parte posteriore del frigorifero in modo che non si appoggi alla parete, assicurando il buon funzionamento.
• L'apparecchio deve essere posizionato stabilmente sul pavimento. Utilizzare i due piedini frontali regolabili per compensare l'eventuale dislivello del pavimento.
• La pulizia dell'esterno dell'apparecchio e dei suoi accessori interni deve essere effettuata con una soluzione di acqua e sapone liquido; l'interno dell'apparecchio deve essere pulito con bicarbonato di sodio disciolto in acqua tiepida. Asciugare prima di reinserire gli accessori.

Prima di accendere

• Attendere 3 ore prima di inserire la spina dell'apparecchio per assicurare un perfetto funzionamento.
• Al momento dell'accensione l'apparecchio potrebbe emanare odore, odore che scomparirà non appena l'apparecchio inizia a raffreddare.

PARTE 2. FUNZIONI E POSSIBILITÀ

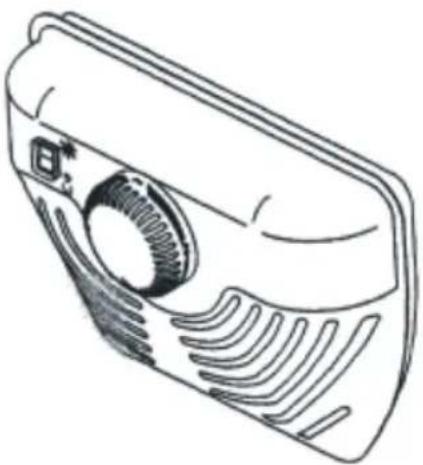

Impostazione termostato

• Il termostato regola automaticamente la temperatura interna degli scomparti frigorifero e freezer. Ruotando la manopola dalla posizione 1 alla 5, la temperatura può essere progressivamente raffreddata. La posizione "0" indica la chiusura del termostato e la mancata refrigerazione.
• Per la conservazione a breve termine del cibo nello scomparto freezer, posizionare la manopola tra 1 e 3.
• Per la conservazione a lungo termine del cibo nello scomparto freezer, posizionare la manopola da 3 a 4.

Avvertenza: la temperatura dello scomparto frigo può essere alterata dalla temperatura ambiente, dalla temperatura del cibo appena inserito e dal numero di volte che la porta viene aperta. Se necessario, modificare l'impostazione della temperatura.

Se il frigo non si raffredda abbastanza

Il frigo è progettato per funzionare a intervalli di temperatura ambiente stabiliti negli standard, in base alla classe climatica indicata nell'etichetta delle informazioni. Non si consiglia di utilizzare il frigo in condizioni di temperatura fuori dai limiti indicati in termini di efficacia di refrigerazione.

Climate class	Ambient Temperature (°C)
T	Tra 16 e 43 (°C)
ST	Tra 16 e 38 (°C)
N	Tra 16 e 32 (°C)
SN	Tra 10 e 32 (°C)

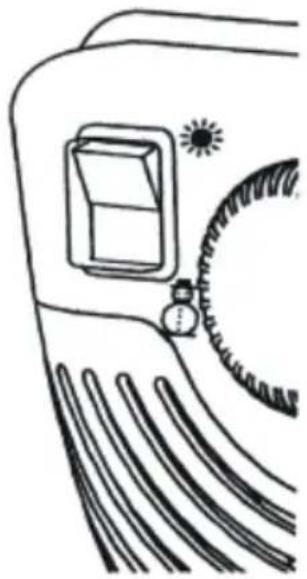

Super Switch (usato solo per la classe tropicale)

• Questa è la posizione sulla quale impostare normalmente l'interruttore, tranne quando la temperatura ambiente è bassa come in inverno (ad es. sotto i 18°C) o quando la temperatura del freezer deve essere mantenuta più bassa. In quel caso, commutare l'interruttore nella posizione 'ON' (acceso).
• Per impostare su ON il super switch che si trova sulla scatola del termostato, premere verso il basso l'interruttore rosso sulla posizione. L'interruttore rosso si accenderà.
• Quando lo scomparto freezer è raffreddato alla temperatura adeguata, o la temperatura ambientale risale, spegnere il super switch per economizzare sul consumo energetico.
• Quando l'apparecchio viene acceso per la prima volta, per ottenere un raffreddamento accettabile, deve funzionare 24 ore di seguito.
• Durante questo periodo non aprire la porta troppo spesso e non inserire troppo cibo nell'apparecchio.
• Se l'apparecchio viene spento o la spina staccata, attendere almeno 5 minuti prima di riavviarlo o reinserire la spina in modo da non danneggiare il compressore.

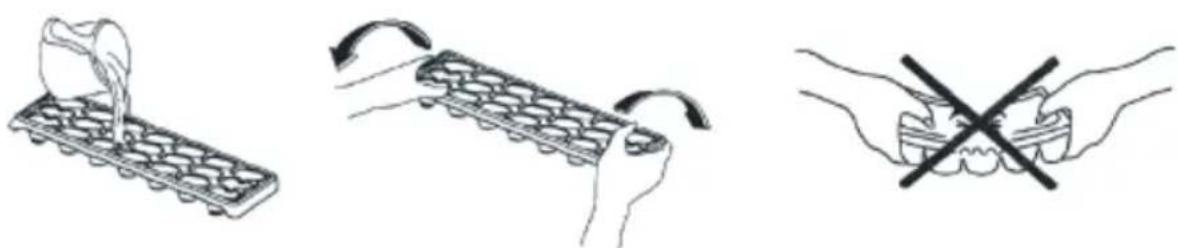

Vassoio ghiaccio

• Riempire il vassoio di acqua e inserirlo nello scomparto freezer.
• Una volta che l'acqua si è trasformata in ghiaccio, è possibile agire sul vassoio come quello indicato per ottenere la fuoriuscita dei cubetti.

Ferma bottiglie (In alcuni modelli)

Per impedire alle bottiglie di scivolare o di cadere, è possibile utilizzare il ferma bottiglie. Si evita così di fare rumore quando si apre o si chiude la porta.

PARTE 3. SISTEMAZIONE DEL CIBO NEL FRIGORIFERO

Scomparto Frigo

• Per ridurre l'umidità ed il conseguente aumento di brina non inserire mai nel frigorifero liquidi in contenitori aperti. La brina tende a concentrarsi nella parte più fredda dell'evaporatore e richiede con l'andare del tempo operazioni di sbrinamento più frequenti.
• Non inserire mai nel frigorifero cibo caldo. Il cibo caldo deve essere lasciato raffreddare a temperatura ambiente e deve disporre di un'adeguata circolazione d'aria nello scomparto frigo.
• Si deve aver cura che niente sia posto a contatto con la parete posteriore poiché ciò sarebbe causa di brina e gli oggetti potrebbero attaccarsi alla parete. Non aprire la porta del frigorifero con troppa frequenza.
• Sistemare la carne ed il pesce puliti (impacchettati o avvolti in fogli di plastica), da usarsi entro 1-2 giorni, nella parte inferiore dello scomparto frigo (che si trova sopra lo scomparto frutta e verdura) poiché questa è la parte più fredda che assicura le migliori condizioni di conservazione.
• La frutta e la verdura possono essere inserite nel loro scomparto senza essere impacchettate.

Scomparto Freezer

• Il freezer viene utilizzato per la conservazione per un lungo periodo di tempo di cibi surgelati o congelati e per la fabbricazione dei cubetti di ghiaccio.
• Per congelare il cibo fresco, assicurarsi che la maggior parte della superficie del cibo da congelare sia in contatto con la superficie raffreddante.
• Non mettere il cibo fresco a contatto con quello congelato in quanto questo potrebbe provocare lo scongelamento del cibo congelato.
• Quando desiderate congelare del cibo fresco (ad es. carne, pesce, carne tritata), suddividetelo in porzioni da usarsi di volta in volta.
• Quando l'apparecchio è stato sbrinato, riponete il cibo nel freezer e ricordate di consumarlo entro un breve periodo di tempo.
• Non inserire mai cibo caldo nello scomparto freezer. Questo provocherebbe danno al cibo congelato.
• Per la conservazione dei cibi congelati, è importante seguire le istruzioni stampate sull'imballaggio dei cibi congelati e, in mancanza di tali istruzioni, il cibo non dovrebbe essere conservato per più di 3 mesi alla data dell'acquisto.
• Al momento dell'acquisto di cibi congelati, assicurarsi che questi siano stati congelati a temperature adeguate e che l'involucro sia intatto.
• I cibi congelati devono essere trasportati in contenitori adatti per conservarne la qualità e devono essere riposti nello scomparto freezer del frigorifero il più presto possibile.
• La durata della conservazione dei cibi congelati dipende dalla temperatura dell'ambiente, dall'impostazione del termostato, da quanto spesso la porta viene aperta, dal tipo di cibo e dal tempo richiesto per il trasporto del prodotto dal negozio a casa. Seguire sempre le istruzioni stampate sull'involucro e non superare mai la durata massima di conservazione indicata.
• Avvertenza: non è facile aprire nuovamente la porta del freezer quando è stata appena chiusa. Questo è normale! Una volta ristabilite le normali condizioni, la porta può essere aperta con facilità.

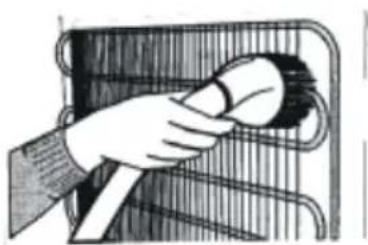

PARTE 4. PULIZIA E MANUTENZIONE

• Scollegare l'apparecchio dall'alimentazione prima di effettuare la pulizia.

Non pulire l'apparecchio versando acqua.

• Lo scomparto frigo deve essere pulito periodicamente utilizzando una soluzione di bicarbonato di sodio disciolto in acqua tiepida.

• Pulire gli accessori separatamente con sapone ed acqua. Non lavarli in lavastoviglie.

• Non usare prodotti abrasivi e detergenti. Dopo il lavaggio, risciacquare con acqua pulita ed asciugare accuratamente. Una volta terminate le operazioni di pulizia, reinserire la spina con le mani asciutte. Il condensatore dovrebbe essere pulito con una scopa almeno una volta all'anno per risparmiare energia ed aumentare la resa dell'apparecchio.

Sbrinamento scomparto frigo:

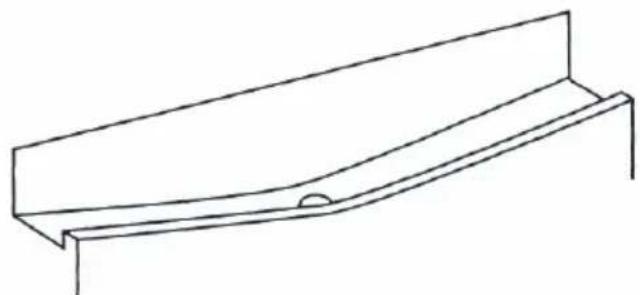

• Lo sbrinamento avviene automaticamente nello scomparto frigo durante il funzionamento; l'acqua di sbrinamento viene raccolta dal vassoio di evaporazione ed evapora automaticamente.
• Il vassoio di evaporazione ed il foro di scarico devono essere puliti periodicamente con lo scopino a corredo per evitare che l'acqua si raccolga sul fondo del frigorifero anziché fuoriuscire.

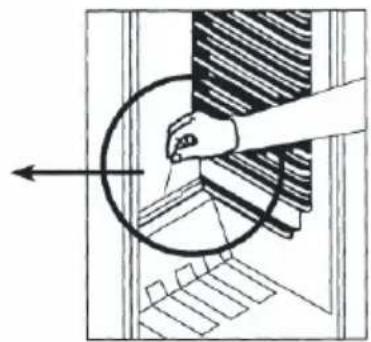

• È anche possibile versare mezzo bicchiere d'acqua attraverso il foro di scarico per pulirlo all'interno.

Scomparto freezer:

La brina che si accumula nello scomparto freezer deve essere rimossa periodicamente. (Utilizzare il raschietto in plastica che viene fornito con l'apparecchio). Lo scomparto freezer deve essere pulito allo stesso modo dello scomparto frigo, con operazioni di sbrinamento dello scomparto almeno due volte all'anno.

• Il giorno precedente allo sbrinamento, impostare il termostato sulla posizione "5" per congelare completamente i cibi.
• Durante lo sbrinamento, i cibi congelati devono essere avvolti in numerosi strati di carta e tenuti in un luogo freddo. L'inevitabile risalita di temperatura abbrevierà la durata della loro conservazione. Ricordare di usare questi cibi entro un periodo di tempo relativamente breve.
• Impostare la manopola del termostato sulla posizione "0" o staccare la spina dell'apparecchio; lasciare la porta aperta fino a sbrinamento avvenuto.
• Per accelerare il processo di sbrinamento si possono inserire nel scomparto freezer una o due bacinelle di acqua calda.
• Asciugare accuratamente l'interno dell'apparecchio ed impostare il termostato alla posizione MAX.

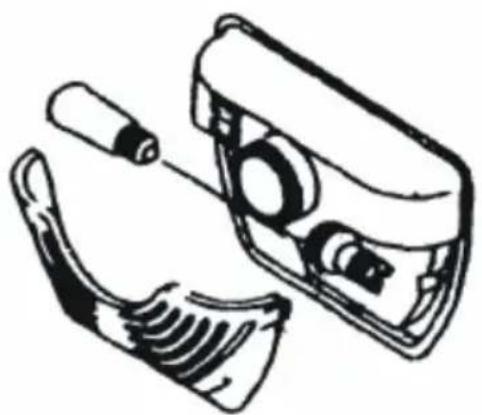

Sostituzione della lampadina

Quando si vuole sostituire la luce del frigorifero:

1. Staccare la spina dall'alimentazione.
2. Premere i ganci sui lati del coprilampada e rimuoverlo.
3. Cambiare la lampadina con una nuova non superiore ai 15 W.
4. Riposizionare il coprilampada ed attendere 5 minuti prima di inserire nuovamente la spina dell'apparecchio.

PARTE 5.

TRASPORTO E SPOSTAMENTO DELL'APPARECCHIO

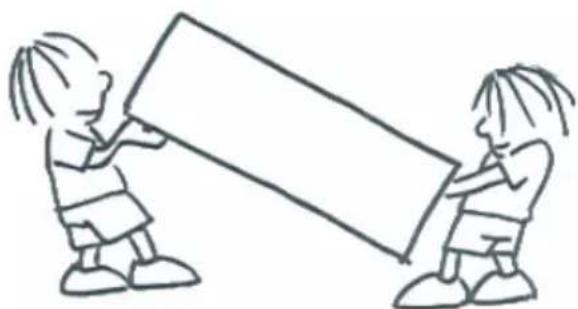

Trasporto e spostamento dell'apparecchio

L'imballo originale ed il polistirolo espanso (PS) possono essere conservati, se necessario. - Durante il trasporto l'apparecchio deve essere legato con un lungo nastro o una fune resistente. Durante il trasporto devono essere applicate le norme indicate sulla scatola di cartone. - Prima del trasporto o dello spostamento dell'apparecchio alla sua vecchia sistemazione, tutti gli oggetti mobili (ad es. ripiani, contenitore frutta-verdura,...) devono essere tolti o fissati con strisce adesive per prevenire gli urti.

Modifica del senso di apertura della porta (In alcuni modelli)

Se si presenta la necessità di modificare il senso di apertura della porta, vi preghiamo di consultare il servizio assistenza.

PARTE 6. PRIMA DI CHIAMARE IL SERVIZIO ASSISTENZA

Se il frigorifero non funziona correttamente, potrebbe trattarsi di un problema minore. Effettuare un controllo su quanto segue, prima di chiamare un elettricista, risparmiando così tempo e denaro.

Che cosa fare se il frigorifero non funziona;

Controllare che:

• Ci sia corrente,
• L'interruttore generale dell'abitazione non sia scollegato,
• L'impostazione del termostato non sia sullo «0»,
• La presa non sia inadeguata. Per effettuare questo controllo collegare alla presa un altro apparecchio e verificarne il funzionamento.
• Che cosa fare se il frigorifero funziona in modo inadeguato;

Controllare che:

• L'apparecchio non sia sovraccarico,
• Le porte siano perfettamente chiuse, Non ci sia polvere sul condensatore,
• Ci sia sufficiente spazio intorno al frigorifero.

Se si avverte del rumore;

Il gas refrigerante in circolo nel frigorifero può produrre un leggero rumore (gorgoglio) anche se il compressore non è in funzione. Non è il caso di preoccuparsi poiché quello è normale. Se i suoni prodotti sono diversi controllare che:

L'apparecchio sia ben livellato - La parte posteriore non sia in contatto con alcunché. - Non ci sia vibrazione degli oggetti sul frigorifero. - In presenza di acqua nella parte bassa del frigorifero;

Controllare che:

Il foro di scarico dell'acqua di sbrinamento non sia occluso (utilizzare lo scopolo per pulire il foro di scarico)

Avvertenze

Per aumentare lo spazio e migliorare l'estetica, la "sezione refrigerante" di questo apparecchio è posizionata all'interno della parete posteriore dello scomparto frigo. Quando l'apparecchio è in funzione, questa parete è ricoperta di brina o di gocce d'acqua a seconda che il compressore sia o meno in funzione. Non è il caso di preoccuparsi. Si tratta di un fatto normale. L'apparecchio deve essere sbrinato solo se lo strato di brina che si forma sulla parete risulta eccessivamente spesso.

Se l'apparecchio rimane inattivo per un lungo periodo (ad esempio durante le vacanze estive), sbrinare e pulire il frigorifero lasciando la porta aperta per prevenire la formazione di muffa e odore.

Per disattivare completamente l'apparecchio, staccare la spina alla presa principale (per la pulizia e quando la porta viene lasciata aperta).

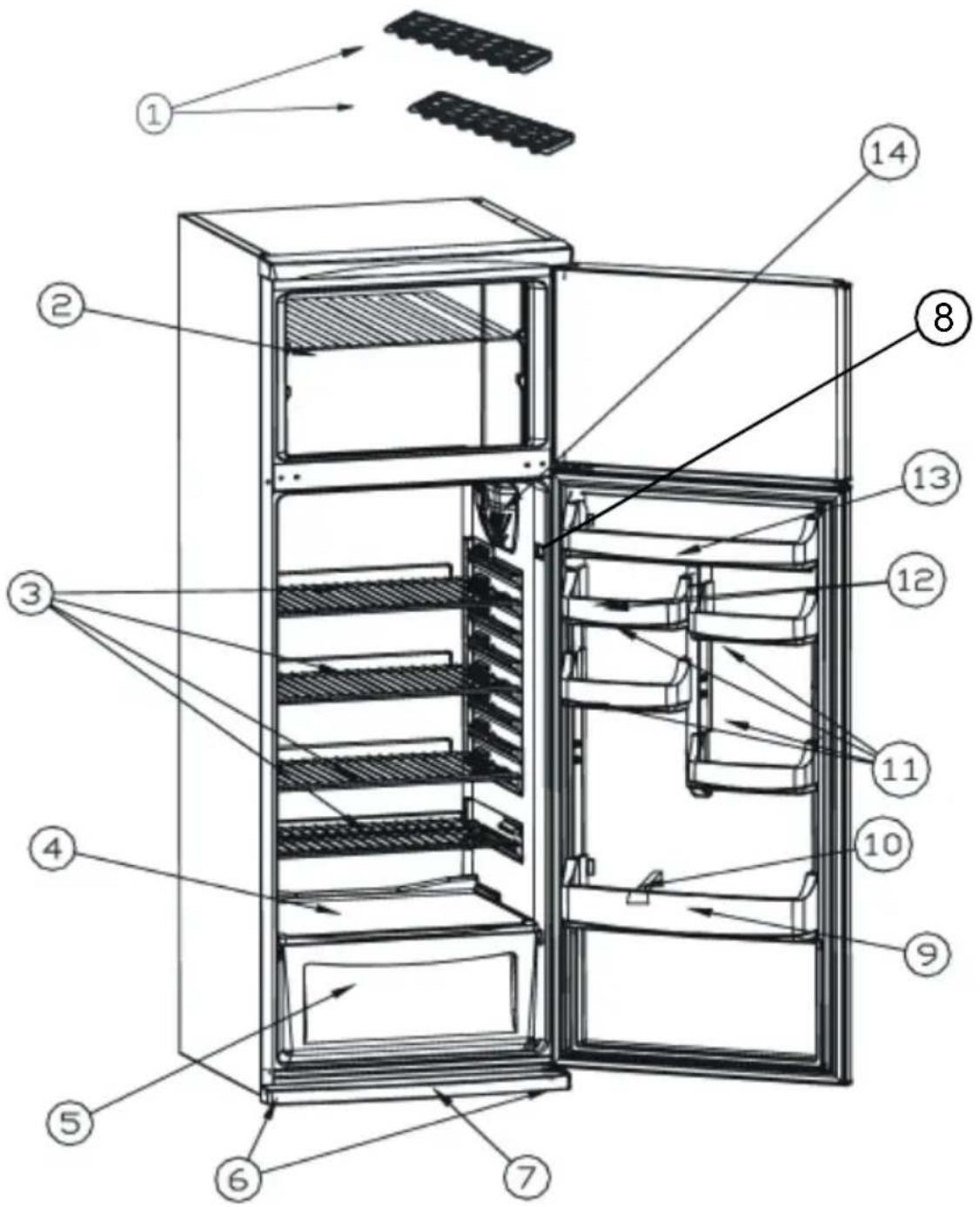

COMPONENTI DELL'ELETTRODOMESTICO E SCOMPARTI

Questa presentazione è puramente informativa sui componenti dell'apparecchio. I componenti potrebbero variare secondo il modello dell'apparecchio.

Compartimento Frigorifero 56

Compartimento Congelatore 56

PULIZIA E MANUTENZIONE 57

Compartimento Frigorifero 58

Compartimento Congelatore; 58

Compartimento Frigorifero

Compartimento Frigorifero
