MANUAL DE USUARIO FT1 410 TEKA

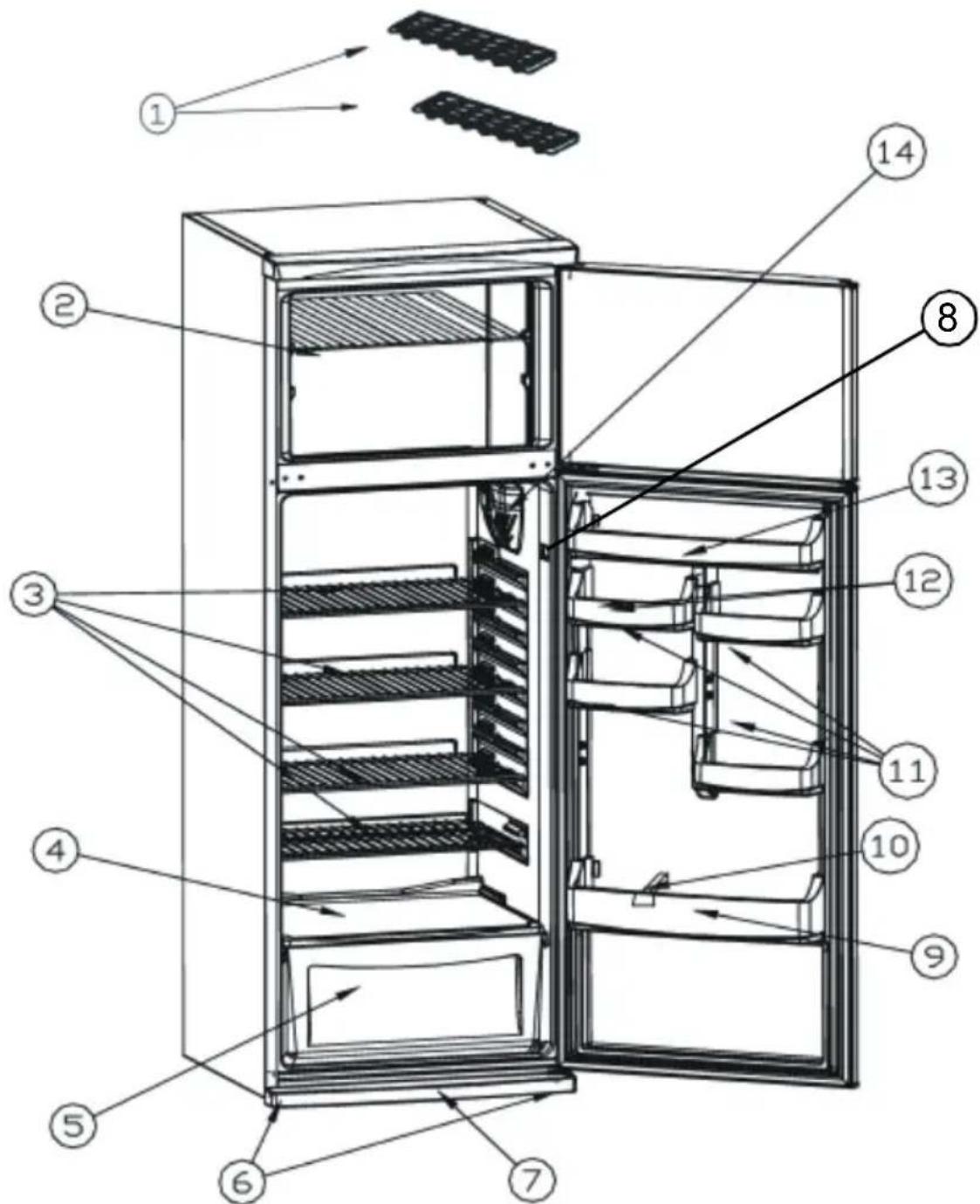

13) BUTTER KÄSE FACH

12) CONTENITORE UOVA

Instrucciones De Seguridad51

The Instalación y Encendido Del Aparato53

Recipiente para hielo55

Estante para botellas55

DISPOSICIÓN DE LOS ALIMENTOS56

Compartimento Frigorífico56

Compartimento Congelador56

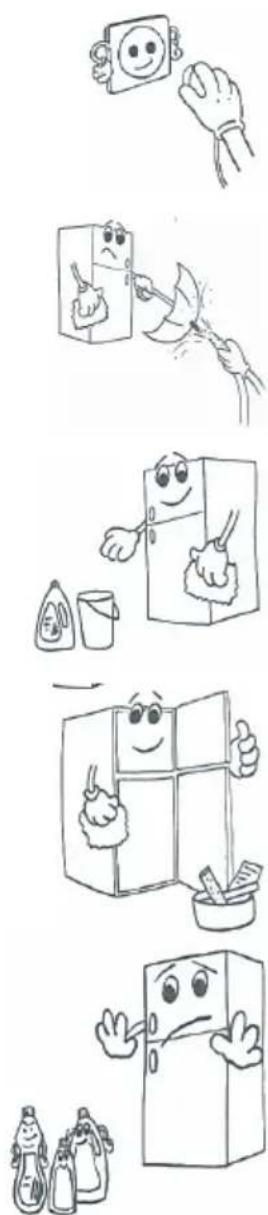

LIMPIEZA Y MANTENIMIENTO57

Eliminación de La Escarcha58

Compartimento Frigorífico58

Compartimento Congelador;58

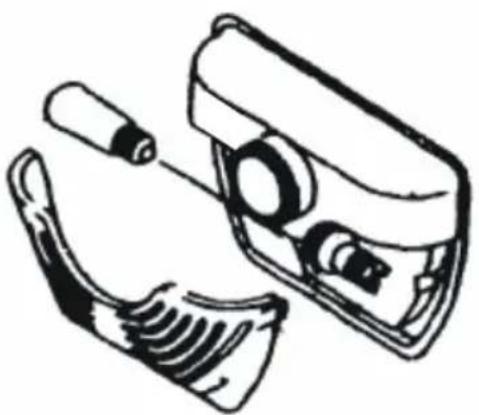

Cómo Reemplazar La Bombilla59

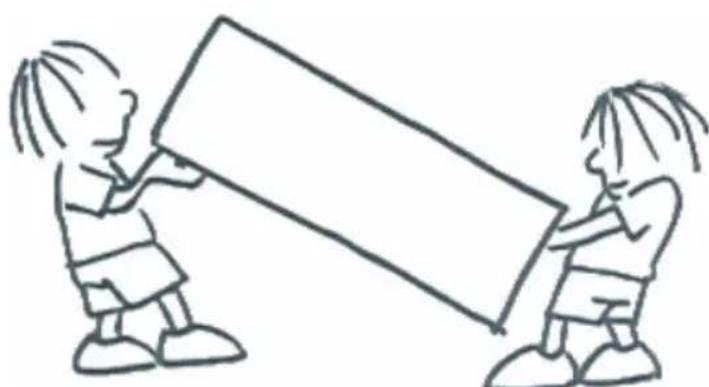

TRANSPORTE Y CAMBIO DE POSICIÓN59

Cómo Cambiar La Dirección De Apertura De La Puerta59

ANTES DE LLAMAR AL SERVICIO TÉCNICO60

ANTES DE USAR EL FRIGORÍFICO Instrucciones De Seguridad

• El modelo contiene R600a (el refrigerante isobutano), un gas natural respetuoso

con el medio ambiente pero también inflamable. Al transportar o instalar la unidad

se debe tener cuidado de no dañar ninguno de los componentes del sistema de

refrigeración. En caso de daño se debe evitar la exposición al fuego o fuentes de

ignición y se debe ventilar la habitación en la que se encuentra la unidad durante

• No utilizar aparatos mecánicos o sistemas artificiales para acelerar el proceso de

• No utilizar aparatos eléctricos en la parte de almacenamiento de comida.

• Si se utiliza este aparato para sustituir a otro que cuenta con cierre se debe romper

o quitar dicho cierre como medida de seguridad antes de guardarlo, para así evitar

que los niños se queden encerrados dentro al jugar.

• Las neveras y los congeladores viejos contienen gases aislantes y de refrigeración

que se deben eliminar adecuadamente. La eliminación de una unidad debe ser

realizada por un servicio especializado, y cualquier duda se debe consultar a las

autoridades locales o al proveedor. Es preciso asegurarse de que los conductos

de su aparato de refrigeración no resultan dañados antes de que los recoja el equipo

Por favor, lea atentamente este manual antes de proceder a la instalación y al

encendido de este aparato. El fabricante no se hará responsable de las instalaciones

defectuosas o del uso incorrecto del aparato, tal como se describe en este manual.

PDF created with pdfFactory Pro trial version www.pdffactory.comES - 52 -

Advertencia: No utilice dispositivos mecánicos u otros medios artificiales para

acelerar el proceso de descongelación. No utilice aparatos eléctricos en el compartimento

de alimentos del frigorífico. Mantenga despejadas las aberturas de ventilación del

frigorífico. Evite dañar el circuito de refrigeración del frigorífico.

• No utilice adaptadores que puedan provocar el

sobrecalentamiento del aparato o incluso un incendio.

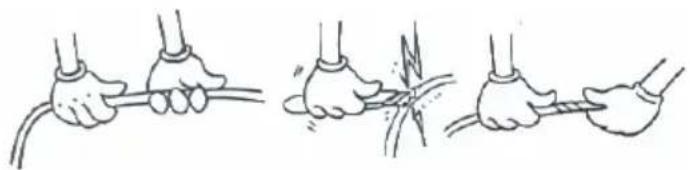

• No utilice cables de suministro de energía viejos o deformados.

• No retuerza o doble los cables.

• No permita a los niños que jueguen con el aparato. Los niños no

deben NUNCA sentarse en los estantes ni colgarse de la puerta.

• No utilice objetos metálicos afilados para extraer el hielo del

compartimento congelador; podrían perforar el circuito refrigerador

y provocar un daño irreparable en el aparato. Utilice la espátula de

plástico que se suministra.

• No enchufe la toma de corriente con las manos húmedas.

• No coloque recipientes (botellas de cristal o latas) con líquidos en

el congelador, sobre todo líquidos con gas, ya que podrían provocar

que el recipiente explotase durante la congelación.

• Las botellas que contengan un alto porcentaje de alcohol, deberán

estar debidamente cerradas y se situarán verticalmente en el

• No toque las superficies congelantes, especialmente si tiene las

manos mojadas ya que podría producirse quemaduras o heridas.

• No coma el hielo que acaba de extraer del congelador.

• Este aparato no está diseñado para que lo usen niños o personas con sus

capacidades físicas, sensoriales o mentales reducidas, o bien que carezcan de

experiencia y conocimientos, a menos que sea bajo supervisión de una persona

responsable de su seguridad o que esta persona les haya dado instrucciones

acerca de su uso. Se debe vigilar a los niños para asegurarse de que no jueguen

con el electrodoméstico.

• Si el cable de alimentación sufriera daños, deberá solicitar su sustitución al

fabricante, o bien a un técnico de mantenimiento o persona autorizada.

PDF created with pdfFactory Pro trial version www.pdffactory.comES - 53 -

The Instalación y Encendido Del Aparato

• Este frigorífico se conecta a 220-240 V y a 50 Hz.

• Podrá disponer de la ayuda necesaria para instalar y poner en marcha su frigorífico

sin ningún coste adicional.

• Antes de realizar la conexión al suministro de corriente eléctrica, asegúrese de que

el voltaje que aparece en la etiqueta se corresponde con el voltaje del sistema

eléctrico de su hogar.

• Si la clavija no sirve para las bases de enchufe de que dispone, cambie la clavija

del enchufe del frigorífico por una apropiada (de al menos 16 A).

• Inserte el la clavija en la base de enchufe con una toma a tierra apropiada. Si la

base de enchufe no tiene una toma a tierra, sugerimos que llame a un electricista

• El fabricante no se hace responsable de los posibles fallos al

completar la toma a tierra, tal como se describe en este manual.

• No coloque el aparato en un lugar en el que esté expuesto a la luz

• No lo use en lugares al aire libre y no permita que se exponga a la

• Coloque el frigorífico lejos de toda fuente de calor y en un lugar

ventilado. El frigorífico debería estar colocado a una distancia de

al menos 50 cm de radiadores, estufas de gas o de carbón, y a

una distancia de 5 cm de las estufas eléctricas.

• No ponga nada encima del frigorífico, y si lo hace que sea a una

distancia no inferior a 15 cm.

• Si se instala el aparato cerca de otro frigorífico o congelador,deberá

comprobar que se guarda una distancia entre ambos de al menos

2 cm con el fin de evitar procesos de condensación.

• No introduzca en el frigorífico grandes cantidades de productos ni productos que

• Fije los separadores de plástico de la pared al condensador en la parte posterior

del frigorífico, a fin de prevenir la inclinación de la pared para un rendimiento optimo.

• El frigorífico deberá estar colocado de manera que mantenga una posición firme y

nivelada con respecto al suelo. Utilice las dos patas niveladoras frontales para

compensar un suelo irregular.

• Deberá limpiar tanto la parte externa del aparato como los accesorios que encontrará

en el interior del mismo con una solución compuesta de agua y jabón líquido; para

limpiar la parte interna del aparato utilice bicarbonato sódico disuelto en agua tibia.

Después de secarlos vuelva a colocar todos los accesorios en su lugar de origen.

• Deberá esperar durante unas 3 horas antes de enchufar el aparato

a la red eléctrica con el fin de asegurar un correcto funcionamiento

• Es posible que se produzca un cierto olor al encender el aparato por

primera vez. Este olor desaparecerá cuando el aparato haya

comenzado a enfriarse.

PDF created with pdfFactory Pro trial version www.pdffactory.comES - 54 -

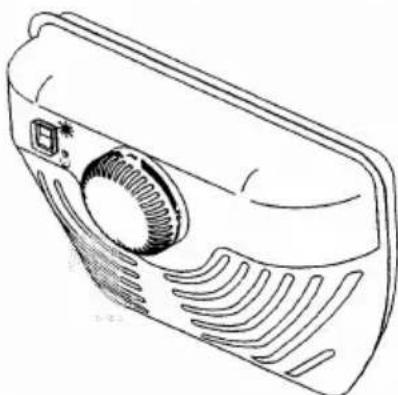

PARTE -2. LAS DISTINTAS FUNCIONES Y POSIBILIDADES Ajuste Del Termostato

• El termostato regula automáticamente la temperatura interna del compartimento

frigorífico y del compartimento congelador. Para obtener temperaturas más frías

deberemos girar el mando del termostato desde la posición 1 a la posición 5.

• Para la conservación de alimentos en el compartimento congelador durante un corto

período de tiempo, puede colocar el mando del termostato entre la posición 1 y 3.

• Para la conservación de alimentos en el compartimento congelador durante un

período largo de tiempo, pude colocar el mando del termostato en la posición 3-4.

• Tenga en cuenta; que la temperatura ambiente, la temperatura de la comida

almacenada y la regularidad con que se abra la puerta del aparato, afectan a la

temperatura del compartimento frigorífico. Si fuera necesario, modifique la

temperatura seleccionada según los casos.

Si su frigorífico no enfría lo suficiente

• Su frigorífico ha sido diseñado para operar en las escalas de temperatura ambiente

especificadas en los estándares de acuerdo al tipo de clima mencionado en la

etiqueta de información. No se recomienda el uso del frigorífico para un enfriamiento

eficiente en entornos con valores de temperaturas no acordes con las temperaturas

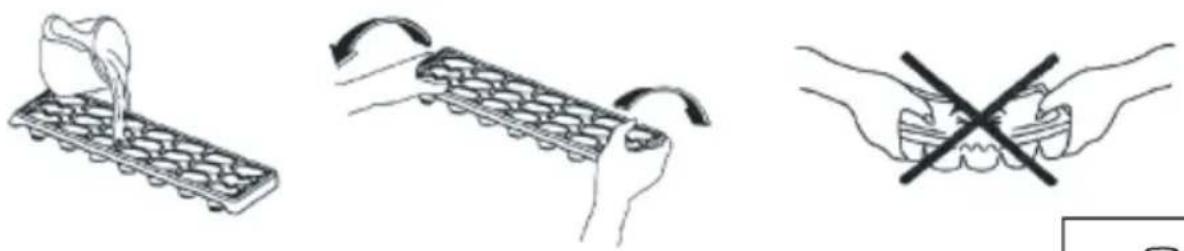

• Rellene el recipiente para hielo con agua y colóquelo en el compartimento

• Cuando el agua se haya transformado en hielo completamente, puede retorcer la

bandeja tal como se indica más abajo, para extraer los cubitos de hielo.

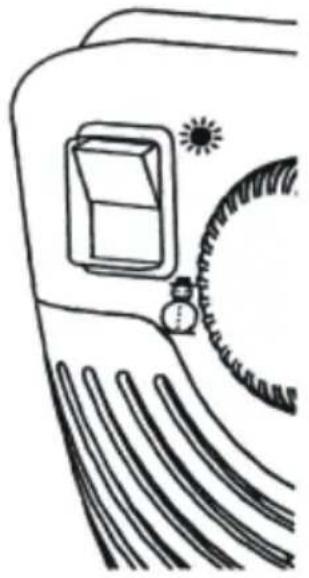

El Super Interruptor

• Normalmente este interruptor estará en la posición ‘ ’ .

Excepto en los casos en que la temperatura ambiente sea

muy baja, como puede ocurrir en invierno (es decir, cuando

sea menor de 18º C) o cuando sea necesario mantener la

temperatura del frigorífico más baja por cualquier motivo. En

ese caso, ponga el interruptor en la posición ON ‘ ’.

• Para poner el super interruptor en la posición de encendido

«ON» en la caja del termostato, pulse el interruptor rojo hacia

abajo. Se encenderá la luz roja del interruptor.

• Cuando la temperatura del compartimento frigorífico haya

descendido lo suficiente, o cuando el ambiente se haya

calentado, apague el super interruptor para así ahorrar

suministro eléctrico.

• Cuando encienda por primera vez el aparato, para dar comienzo a un correcto

funcionamiento del proceso de enfriado, el aparato debería estar en

funcionamiento durante 24 horas ininterrumpidas hasta que consiga enfriarse y

alcanzar la temperatura oportuna.

• Durante este período de tiempo procure no abrir la puerta con frecuencia y no

coloque grandes cantidades de alimentos dentro del frigorífico.

• Si el aparato se apagase o desenchufase, deberá esperar al menos 5 minutos

antes de volver a encenderlo o enchufarlo para evitar posibles daños en el

(Sólo se usa en la Clase Tropical)

Estante para botellas

Con el fin de evitar que las botellas resbalen o se caigan, puede

hacer uso del estante para botellas. También podrá evitar el ruido que

suelen producir las botellas al abrir o cerrar la puerta.

(SÓLO EN ALGUNOS MODELOS)

PDF created with pdfFactory Pro trial version www.pdffactory.comES - 56 -

DISPOSICIÓN DE LOS ALIMENTOS Compartimento Frigorífico

• Para reducir el grado de humedad y el consecuente aumento de la formación de

escarcha, no coloque nunca líquidos en recipientes que no estén cerrados dentro

del frigorífico. La escarcha tiende a concentrarse en las partes más frías del

evaporador y con el tiempo necesitará realizar el proceso de descongelación cada

vez con mayor frecuencia.

• No introduzca nunca comida caliente en el frigorífico. La comida caliente debería

dejarse enfriar a temperatura ambiente y colocarse dentro del frigorífico de forma

que garantice la circulación de aire adecuada dentro del compartimento.

• Deberá evitar que cualquier producto esté en contacto con la pared trasera del

aparato, ya que produciría escarcha y los envoltorios podrían quedarse pegados a

la pared. No abra la puerta del frigorífico con demasiada frecuencia.

• Coloque la carne y el pescado limpio (envuelto en paquetes o en papel plastificado)

que usará en los próximos 1 – 2 días, en la parte inferior del compartimento frigorífico

(es decir, justo encima del compartimento para verduras), ya que ése es el lugar

más fresco y garantizará las mejores condiciones de conservación.

• Puede colocar las frutas y verduras en el cajón correspondiente, sin necesidad de

Compartimento Congelador

• La función del compartimento congelador consiste en almacenar alimentos

congelados o ultra-congelados durante largos períodos de tiempo, además de

hacer cubitos de hielo.

• Para congelar alimentos frescos, asegúrese de que la mayor superficie posible del

alimento a congelar esté en contacto con la superficie del congelador.

• No introduzca alimentos frescos junto a los alimentos ya congelados, pegados unos

a otros, pues los alimentos congelados podrían ablandarse o derretirse.

• Cuando congele alimentos frescos (como carne o pescado), divídalos en paquetes

que contengan la cantidad que vaya a consumir cada vez.

• Una vez que la unidad ha sido descongelada coloque los alimentos de nuevo en el

congelador y recuerde que habrá de consumirlos a la mayor brevedad posible.

• No introduzca nunca comida caliente en el compartimento congelador, ya que podría

estropear los alimentos congelados.

• Para almacenar los alimentos congelados: se recomienda seguir siempre

atentamente las instrucciones que aparecen referidas al empaquetado de alimentos

congelados y en caso de no tener información concreta al respecto, no almacene

nunca los alimentos durante más de 3 meses a partir de la fecha de compra.

• Cuando compre alimentos congelados asegúrese de que dichos alimentos han

sido congelados a la temperatura adecuada y de que el envoltorio está intacto.

• Se recomienda transportar los alimentos congelados en los recipientes adecuados

para mantener la calidad de los alimentos, además de colocarlos en un congelador

a la mayor brevedad posible.

PDF created with pdfFactory Pro trial version www.pdffactory.comES - 57 -

• Si un paquete que contenga alimentos congelados muestra signos de humedad y

presenta un aspecto anormalmente hinchado es probable que haya sido

almacenado previamente a una temperatura inapropiada y que el contenido del

paquete se haya deteriorado.

• El período de conservación de los alimentos congelados depende de la temperatura

ambiente, de la posición del mando del termostato, de la regularidad con que se

abra la puerta del frigorífico, del tipo de alimentos y del tiempo necesario para

transportar el producto desde la tienda hasta su hogar. Siga siempre las

instrucciones impresas en el envoltorio del producto y no exceda nunca el período

máximo de conservación indicado.

• Si quiere volver a abrir la puerta del refrigerador inmediatamente después de haberla

cerrado, se producirá un vacio (debido al cambio de temperaturas) y la puerta no

se abrirá con facilidad. Es normal. Después de alcanzar la temperatura adecuada

en su interior, la puerta de podrá abrir facilmente.

LIMPIEZA Y MANTENIMIENTO

• Desenchufe el aparato de la toma de corriente antes de

comenzar a limpiarlo.

• No limpie el frigorífico echándole agua a chorro encima.

• Se recomienda limpiar el compartimento frigorífico

periódicamente con una solución de bicarbonato sódico y agua

• Limpie los accesorios por separado con agua y jabón. No meta

los accesorios en el lavavajillas.

• No utilice productos, detergentes o jabones abrasivos.Cuando

haya terminado de limpiar el aparato, aclárelo con agua limpia

y séquelo cuidadosamente. Cuando haya terminado el proceso

de limpieza vuelva a conectar el enchufe del frigorífico, con las

• Se recomienda realizar la limpieza del condensador con un

cepillo al menos dos veces al año con el fin de ahorrar energía

y de incrementar la productividad.

PDF created with pdfFactory Pro trial version www.pdffactory.comES - 58 -

Eliminación de La Escarcha

Compartimento Frigorífico

• Mientras el frigorífico está en funcionamiento el proceso de eliminación de la

escarcha se produce automáticamente; el agua resultante de la descongelación

se recoge en la cubeta y se evapora automáticamente.

• Se recomienda limpiar periódicamente la cubeta recogeaguas así como el agujero

que funciona como sumidero del agua descongelada con el instrumento destinado

a tal efecto, para prevenir así que el agua se almacene en la parte inferior del

frigorífico en lugar de ser expulsada.

• Puede además verter medio vaso de agua en el sumidero para limpiar su interior.

Compartimento Congelador;

Se recomienda retirar periódicamente la escarcha que aparece cubriendo las

bandejas del compartimento congelador. (Utilice la espátula de plástico que se

suministra). Asimismo, se recomienda limpiar el compartimento congelador del mismo

modo que el compartimento frigorífico, siguiendo el proceso de desescarchado del

compartimento, al menos dos veces al año.

• El día antes de realizar el proceso, ponga el mando del termostato en la posición

« 5 » para que los alimentos se congelen completamente.

• Durante el proceso de descongelación, los alimentos congelados deberán

permanecer envueltos con varias hojas de papel y en un lugar frío. El aumento

inevitable de la temperatura disminuirá su período de conservación. Recuerde que

deberá consumir esos alimentos dentro de un período de tiempo relativamente

• Ponga el mando del termostato en la posición «O» o bien desenchufe el aparato;

deje la puerta abierta hasta que el compartimento esté totalmente descongelado.

• Para acelerar el proceso de descongelación ponga uno o más recipientes con agua

caliente en el compartimento congelador.

• Seque con cuidado la parte interior de la unidad.

PDF created with pdfFactory Pro trial version www.pdffactory.comES - 59 -

Cómo Reemplazar La Bombilla

Para reemplazar la bombilla del compartimento frigorífico:

1. Desenchufe el aparato de la toma de corriente.

2. Presione los ganchos que encontrará a ambos lados de la parte superior de la

cubierta, para así quitar dicha cubierta o tapa.

3. Reemplace la bombilla usada por otra cuya capacidad no sea superior a 15 W.

4. Vuelva a colocar la tapa y tras esperar 5 minutos, podrá volver a enchufar el aparato.

TRANSPORTE Y CAMBIO DE POSICIÓN Transporte y Cambio De Posición

• El envoltorio original y la espuma de poliestireno pueden cubrirse se si así se desea.

• Durante el transporte el aparato deberá mantenerse siempre atado con una cinta

ancha o bien con una cuerda resistente. Durante el transporte, deberá seguir las

normas que aparecen en la caja de cartón.

• Antes de transportar el aparato o de cambiar su posición, todos los objetos movibles

(como bandejas, cajones para las verduras...) deberían extraerse del aparato o

fijarse con cinta adhesiva para evitar su movimiento.

Cómo Cambiar La Dirección De Apertura De La Puerta

En caso de que necesite cambiar el lado de apertura de la puerta, por favor consulte

al servicio post-venta de su localidad.

(En algunos modelos)

PDF created with pdfFactory Pro trial version www.pdffactory.comES - 60 -

Si su frigorífico no funciona correctamente, puede deberse a un problema de poca

importancia, por lo tanto compruebe lo que viene a continuación antes de llamar a un

electricista; así podrá ahorrar tiempo y dinero.

Qué hacer si su frigorífico no funciona ;

• No se ha producido un fallo en el suministro de corriente.

• El interruptor general de su hogar no está desconectado.

• El mando del termostato no está en la posición « O ».

• La toma de corriente se encuentra en perfectas condiciones. Para comprobarlo,

ponga otro enchufe que sepa que funciona bien en esa base de enchufe.

Qué hacer si el frigorífico funciona mal ;

• No ha sobrecargado el aparato.

• Las puertas están perfectamente cerradas.

• No hay polvo acumulado en el condensador.

• Hay espacio suficiente en la parte trasera.

Si se produce ruido ;

El gas refrigerante que circula por el circuito del frigorífico puede producir un ligero

ruido (un sonido burbujeante) incluso cuando el compresor no está funcionando. No

debe preocuparse por eso, ya que es perfectamente normal. Si los ruidos fuesen

diferentes, compruebe que ;

• El frigorífico está bien nivelado.

• No hay ningún producto en contacto con la parte trasera.

• Los elementos y accesorios del aparato no están vibrando.

Si encuentra agua en la parte inferior del frigorífico ;

El sumidero por el que se extrae el agua descongelada no está obstruido. (Utilice el

instrumento destinado al efecto para limpiar el agujero).

• Con el fin de aumentar el espacio disponible y de mejorar su aspecto, la «sección

de enfriado» de este aparato se encuentra situada dentro de la pared posterior del

compartimento frigorífico. Mientras el aparato esté funcionando, esta pared estará

cubierta con escarcha o gotas de agua, dependiendo de si el compresor está

funcionando o no. No debe preocuparse por eso. Es perfectamente normal. Deberá

descongelar el aparato solamente si se forma una capa espesa en la pared trasera.

• Si no va a usar el frigorífico durante un período prolongado de tiempo (por ejemplo,

durante las vacaciones de verano), ponga el mando del termostato del

compartimento que va a desconectar (normalmente el compartimento frigorífico)

en la posición «O». Descongele y limpie el frigorífico, y deje la puerta abierta para

evitar la formación de moho y la producción de malos olores.

• Para apagar totalmente el aparato, desconéctelo de la toma de corriente (para realizar

la limpieza y cuando se dejen las puertas abiertas).

ANTES DE LLAMAR AL SERVICIO TÉCNICO PDF created with pdfFactory Pro trial version www.pdffactory.comES - 61 -

LOS COMPONENTES DEL APARATO Y COMPARTIMENTOS

1) BANDEJA PARA EL HIELO

2) BANDEJA DEL CONGELADOR

3) BANDEJA DEL FRIGORÍFICO

4) TAPA DEL COMPARTIMENTO PARA VERDURAS

6) PATAS NIVELADORAS

7) PLACA PROTECTORA CONTRA POSIBLES PATADAS

9) BANDEJA PARA BOTELLAS

10) ESTANTE PARA BOTELLAS

11) ESTANTE PARA HUEVOS

12) BANDEJA PORTA HUEVOS

13) ESTANTE PARA MANTEQUILLA Y QUESO

14) CAJA DEL TERMOSTATO Esta presentación sólo tiene carácter informativo acerca de los componentes del aparato.

Los componentes pueden variar en función del modelo del aparato.

alimentos congelados.

2) ESTANTE DO CONGELADOR

9) ESTANTE PARA GARRAFAS

11) COMPARTIMENTO PARA OS OVOS

12) SUPORTE PARA OVOS

13) ESTANTE PARA QUEIJO E MANTEIGA

14) CAIXA DO TERMÓSTATO
