BEDIENUNGSANLEITUNG FT1 410 TEKA

Installation und Anschluss des Gerätes16

Vor Inbetriebnahme16

Flaschen-Halterung18

AUFBEWAHRUNG VON LEBENSMITTEL18

REINIGUNG UND PFLEGE20

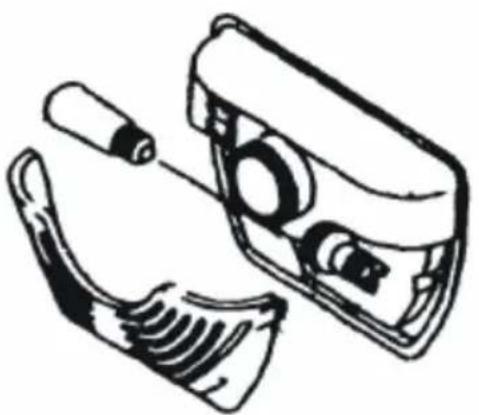

Wechseln der Glühlampe22

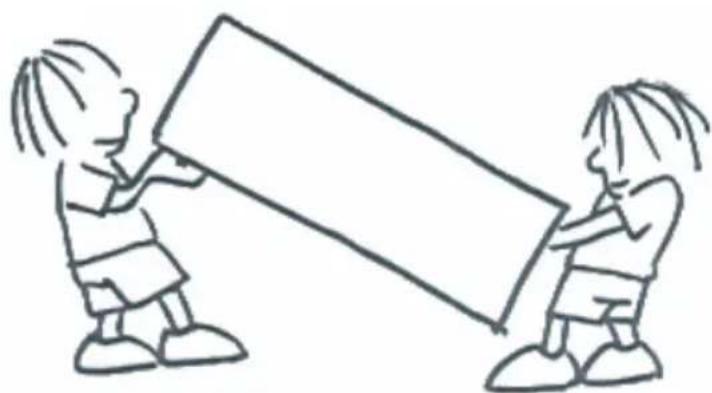

TRANSPORT UND STANDORTÄNDERUNG22

Wechsel des Türanschlages22

BEVOR SIE DEN KUNDENDIENST RUFEN23

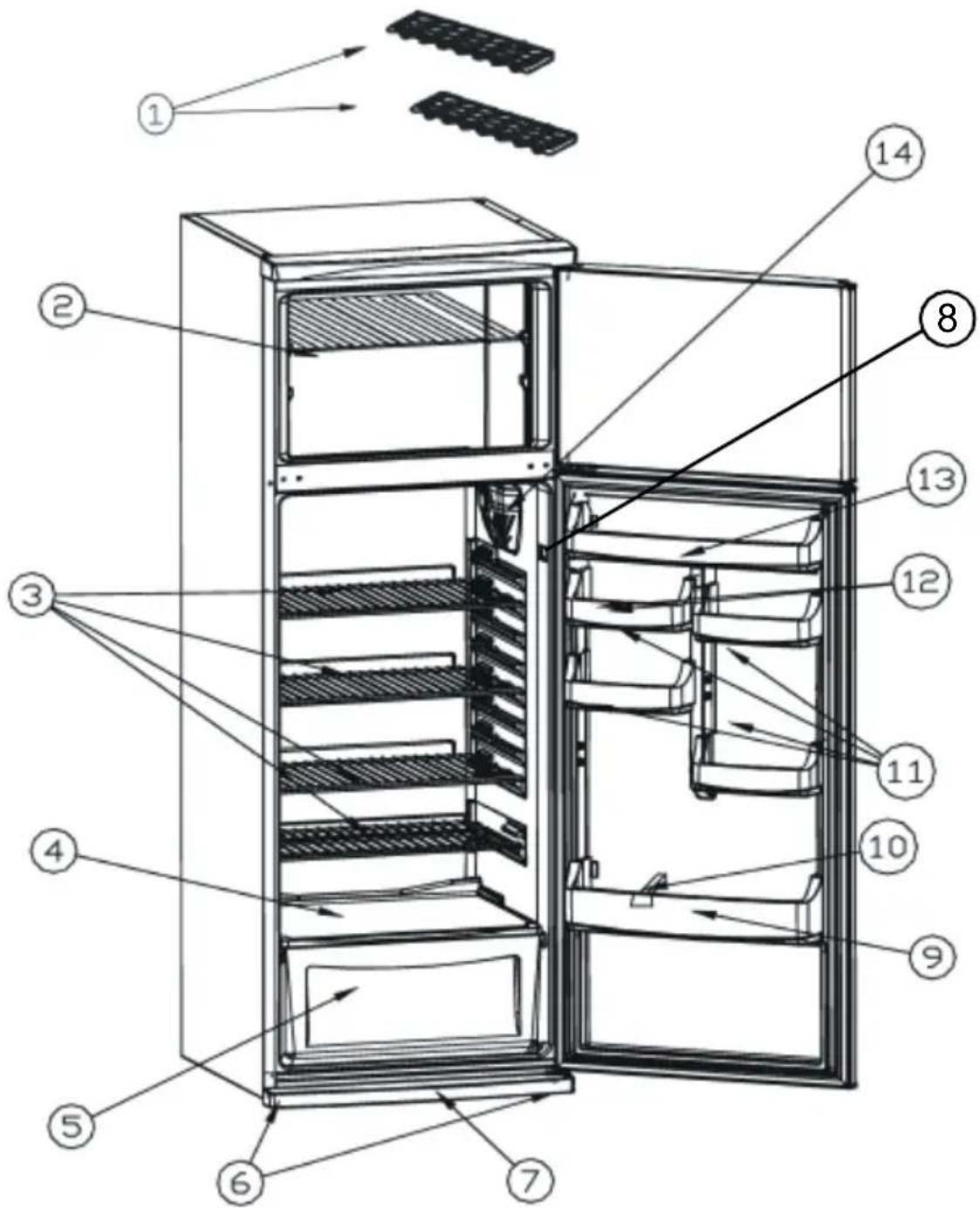

BAUTEILE UND VORRATSFÄCHER25

PDF created with pdfFactory Pro trial version www.pdffactory.comDE - 14 -

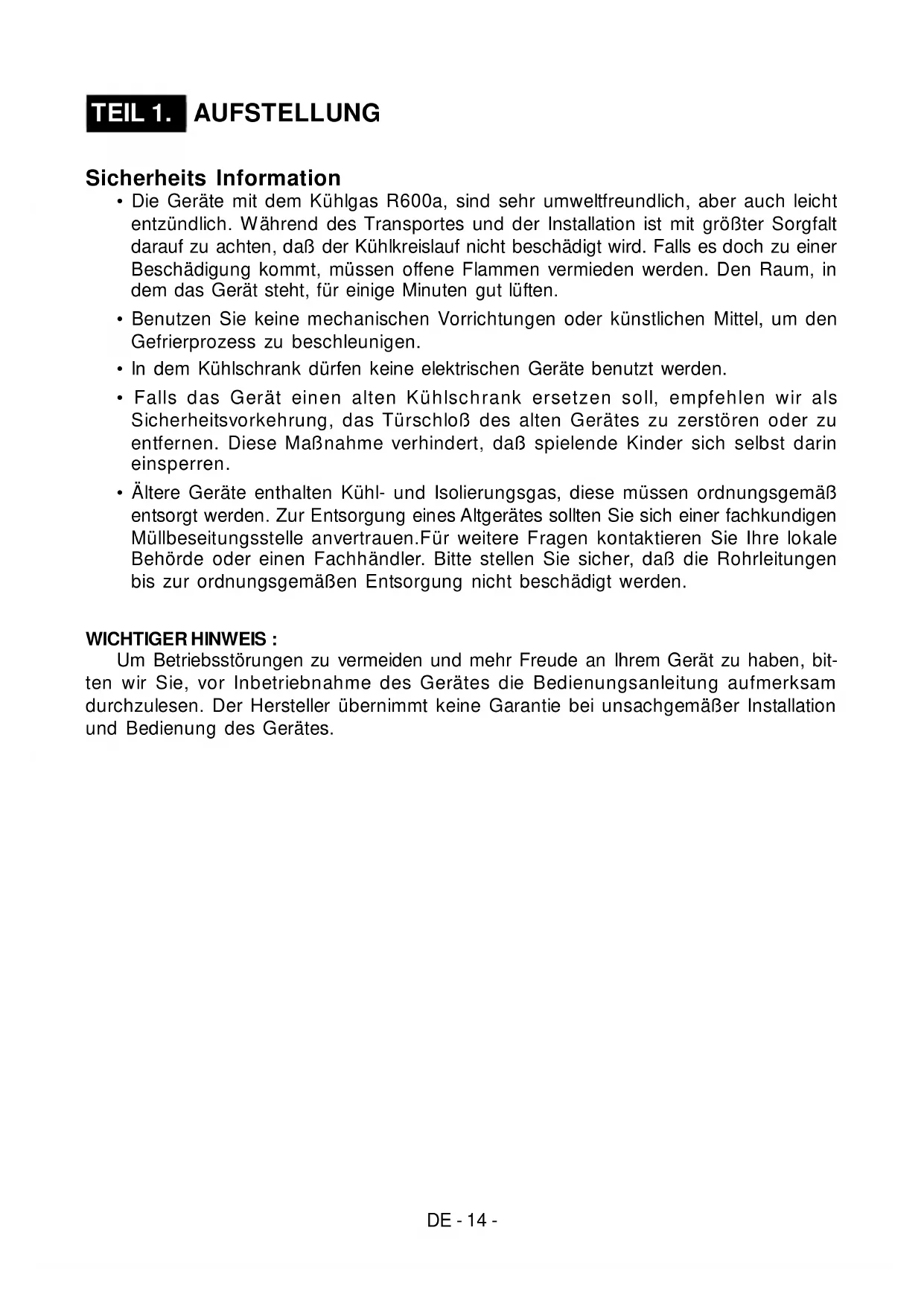

TEIL 1. AUFSTELLUNG Sicherheits Information

• Die Geräte mit dem Kühlgas R600a, sind sehr umweltfreundlich, aber auch leicht

entzündlich. Während des Transportes und der Installation ist mit größter Sorgfalt

darauf zu achten, daß der Kühlkreislauf nicht beschädigt wird. Falls es doch zu einer

Beschädigung kommt, müssen offene Flammen vermieden werden. Den Raum, in

dem das Gerät steht, für einige Minuten gut lüften.

• Benutzen Sie keine mechanischen Vorrichtungen oder künstlichen Mittel, um den

Gefrierprozess zu beschleunigen.

• In dem Kühlschrank dürfen keine elektrischen Geräte benutzt werden.

• Falls das Gerät einen alten Kühlschrank ersetzen soll, empfehlen wir als

Sicherheitsvorkehrung, das Türschloß des alten Gerätes zu zerstören oder zu

entfernen. Diese Maßnahme verhindert, daß spielende Kinder sich selbst darin

• Ältere Geräte enthalten Kühl- und Isolierungsgas, diese müssen ordnungsgemäß

entsorgt werden. Zur Entsorgung eines Altgerätes sollten Sie sich einer fachkundigen

Müllbeseitungsstelle anvertrauen.Für weitere Fragen kontaktieren Sie Ihre lokale

Behörde oder einen Fachhändler. Bitte stellen Sie sicher, daß die Rohrleitungen

bis zur ordnungsgemäßen Entsorgung nicht beschädigt werden.

Um Betriebsstörungen zu vermeiden und mehr Freude an Ihrem Gerät zu haben, bit-

ten wir Sie, vor Inbetriebnahme des Gerätes die Bedienungsanleitung aufmerksam

durchzulesen. Der Hersteller übernimmt keine Garantie bei unsachgemäßer Installation

und Bedienung des Gerätes.

PDF created with pdfFactory Pro trial version www.pdffactory.comDE - 15 -

Warnung: Benutzen Sie keine mechanischen Hilfsmittel oder andere Mittel zur

Beschleunigung des Abtauvorgangs. Setzen Sie keinerlei Elektrogeräte im Inneren des

Gerätes ein. Halten Sie die Belüftungsöffnungen des Gerätes frei. Beschädigen Sie nicht

den Kühlkreislauf des Gerätes.

• Zur Verhinderung von Brandgefahr oder Überhitzung dürfen

keine Adapter oder Vielfachstecker benutzt werden.

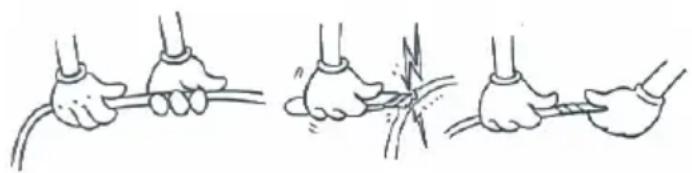

• Schließen Sie keine alten, verbogenen Verlängerungskabel an

• Die Kabel nicht wickeln oder knicken.

• Wenn die Anschlußleitung dieses Gerätes beschädigt wird, muß

sie durch den Hersteller oder seinen Kundendienst oder eine

ähnlich qualifizierte Person ersetzt werden, um Gefährdungen

• Verbieten Sie Kindern mit dem Gerät zu spielen. Niemals auf

dem Gerät sitzen oder sich an die schwingende Tür hängen.

• Benutzen Sie keine scharfkantigen Metallgegenstände um Eis

aus dem Gefrierfach zu entfernen. Diese könnten den

Kühlschrank irreparabel beschädigen. Bitte benutzen Sie den

hierfür vorgesehenen Plastikschaber.

• Den Kühlschrank nicht mit nassen Händen an das Stromnetz

• Stellen sie keine mit Gasen gefüllte Flaschen , Dosen oder

Behältnisse in das Gefrierfach, da diese während des

Gefriervorganges explodieren könnten.

• Hochprozentige Alkoholika müssen gut verschlossen, senkrecht

im Kühlteil aufbewahrt werden.

• Niemals, vor allem nicht mit nassen Händen die Innenwände des Gefrierfaches

berühren. Verbrennungsgefahr!

• Das aus dem Gefrierfach entfernte Eis nicht essen!

• Das Gerät ist nicht zur Nutzung durch Personen (einschließlich Kindern) vorgesehen,

die über reduzierte körperliche Eignung, Wahrnehmung oder geistige Fähigkeiten,

Mangel an Erfahrung und Wissen verfügen, sofern diese Personen nicht von einer

verantwortlichen Person beaufsichtigt oder in der Verwendung des Gerätes

unterwiesen wurden. Kinder sollten grundsätzlich beaufsichtigt werden, damit sie

nicht mit dem Gerät spielen.

• Falls das Netzkabel beschädigt sein sollte, muss es vom Hersteller, einer seiner

Serviceniederlassungen oder einer vom Hersteller empfohlenen Person

ausgetauscht werden.

PDF created with pdfFactory Pro trial version www.pdffactory.comDE - 16 -

Installation und Anschluss des Gerätes

• Der Kühlschrank wird am Stromnetz mit 220-240V~ 50 Hz angeschlossen.

• Bevor Sie das Gerät an das Stromnetz anschließen, überprüfen Sie die Stromart

und Spannung am Aufstellort mit den Angaben auf dem Typenschild des Gerätes.

• Falls der Netzstecker nicht in die Steckdose passt, tauschen Sie Ihn mit einem

Geeigneten aus. (mind. 16 A)

• Nach dem Transport Gerät 3 Stunden stehen lassen, erst dann über eine

vorschriftsmäßige geerdete Schutzkontakt-Steckdose anschließen. Ist die Steckdose

nicht geerdet, muss das Gerät von einem Elektriker angeschlossen werden.

• Der Hersteller ist nicht für die unsachgemäße Installation oder Bedienerfehler

• Der Kühlschrank darf weder der direkten Sonneneinstrahlung, noch anderen

thermischen Einflüssen ausgesetzt werden.

• Das Gerät darf nicht im Freien stehen.

• Stellen sie das Gerät nicht in die Nähe von Wärmequellen. Ist

dies unvermeidbar, halten Sie den Mindestabstand von 50 cm

zu Heizkörpern, Gas- oder Kohleöfen und 5 cm zu Elektroöfen

ein. Die notwendige Luftzirkulation darf nicht beeinträchtigt

• Der Abstand zur Decke muß mind. 15 cm betragen.

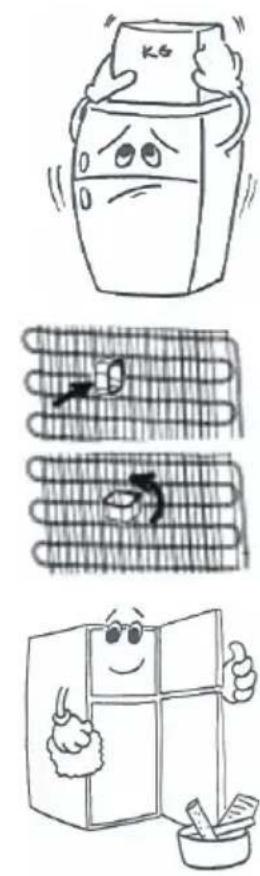

• Stellen Sie keine schweren oder viele Gegenstände auf das

• Stellen Sie das Gerät neben einen anderen Kühlschrank oder

Gefriertruhe, muss zur Vermeidung einer Kondensation ein

Abstand von 2 cm eingehalten werden.

• Montieren Sie die Wandabstandhalter am oberen Teil des

Kondensators (Riffelblech auf der Rückseite). Diese vermeiden

ein Anlehnen des Gerätes an der Wand.

• Der Kühlschrank ist stabil und waagerecht auf den Boden zu

stellen. Durch die zwei vorderen verstellbaren Füße kann das

Gerät waagerecht ausgerichtet werden.

• Zur regelmäßigen Reinigung eignet sich lauwarmes Wasser

mit einem leicht desinfizierendem Reinigungsmittel

(Handspülmittel).Das Gehäuse und Zubehör separat mit

Seifenwasser reinigen. Die getrockneten Zubehörteile wieder

in das Gerät einsetzen.

• Bevor Sie das Gerät anschließen, sollten Sie das Gerät nach

dem Transport 3 Stunden stehen lassen. Dies ist wichtig für

eine einwandfreie Funktion.

• Nach der ersten Inbetriebnahme kann ein Geruch entstehen.

Sobald die Kühlung beginnt, verschwindet der Geruch.

PDF created with pdfFactory Pro trial version www.pdffactory.comDE - 17 -

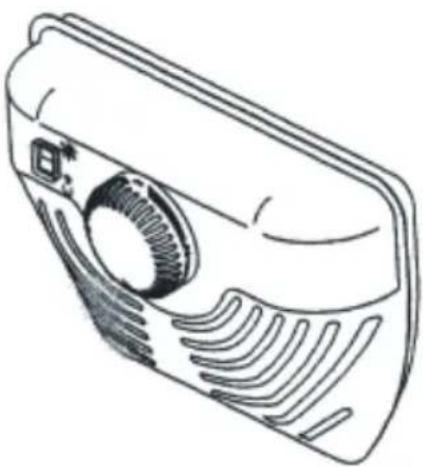

FUNKTIONEN Temperaturregelung

• Die Temperatur im Kühlteil und Gefrierfach wird durch ein Thermostat automatisch

konstant gehalten. Die Regelung der Temperatur erfolgt durch einen Drehschalter.

Wenn der Handgriff in der rechten Endposition /Position 5/ steht, sind die

Temperaturen relativ niedrig ; wenn der Handgriff in der linken Endposition /Posi-

tion 1/ steht, sind die Temperaturen relativ hoch. Die übrigen Positionen dazwischen

entsprechen den Zwischenstufen der Kühlung. Die Position «0» besagt, Thermo-

stat ist ausgeschaltet , es kommt zu keiner Kühlung.

• Für kurzweilige Lagerung von Lebensmitteln im Gefrierfach, können Sie den Schalter

zwischen die minimale bis mittlere Position stellen. Bei langfristiger Lagerung stellen

Sie den Schalter auf mittlere Position.(3-4)

• Beachten Sie, daß die Temperatur im Kühlfach von vielen Faktoren abhängig ist:

z.B. der Thermostatposition, der Umgebungstemperatur, häufigem Türöffnen, sowie

der Menge und Beschaffenheit der zu frierenden und lagernden Lebensmittel. Je

nach Bedarf können Sie die Temperatureinstellung ändern.

• Zum Erreichen einer angemessenen Kühlung muss bei der ersten Inbetriebnahme

das Gerät ohne Unterbrechung 24 Stunden laufen.

• Während diesem Zeitraum sollte die Tür nicht ständig geöffnet werden. Verstauen

Sie so viele Lebensmittel als möglich in das Gerät.

• Um eine Beschädigung des Kompressors zu vermeiden, muss zwischen An- und

Ausschalten des Gerätes ein Zeitrahmen von mind. 5 Minuten liegen. Dies gilt auch,

wenn Sie den Stecker aus der Steckdose ziehen und wieder einstecken.

PDF created with pdfFactory Pro trial version www.pdffactory.comDE - 18 -

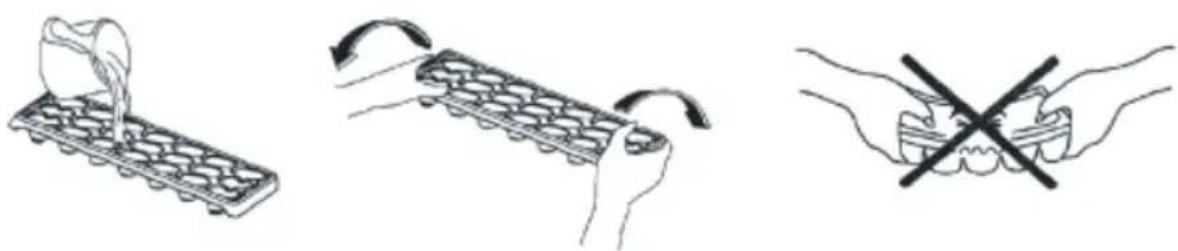

• Eisschale nur zu Dreiviertel mit Wasser füllen und gefrieren lassen.

• Die Eiswürfel lösen sich aus der Schale durch Verwinden oder wenn die Eisschale

kurze Zeit unter fließendes Wasser gehalten wird.

Damit die Flaschen beim Öffnen und Schließen der Tür nicht umfallen

können, kann man sie mit dem Flaschenhalter sichern. Dieser verhindert

auch störende Geräusche beim Öffnen der Tür.

(Bei bestimmten Modellen.)

• Um zu vermeiden, daß die Feuchtigkeit ein Abtauen fördert, sollte man Flüssigkeiten

zugedeckt in den Kühlschrank stellen. Der Reif neigt nämlich dazu, sich in den

kältesten Punkten des Verdampfers zu konzentrieren und fördert das Abtauen.

• Stellen Sie niemals warme Lebensmittel in den Kühlraum, die Güter müssen vor

dem Verstauen auf Raumtemperatur abkühlen. Plazieren Sie die Lebensmittel so,

daß eine hinreichende Belüftung im Kühlteil gewährleistet ist.

• Bringen Sie keine Gegenstände in Kontakt mit der Rückwand des Kühlschrankes,

da diese daran anfrieren können. Vermeiden Sie häufiges Öffnen der Tür.

• Um die besten Frischhaltebedingungen von Fleisch und gereinigtem Fisch (in

mehreren Lagen von Papier oder Plastikfolien gewickelt) zu erzielen, sollten diese

im kältesten Teil des Kühlschrankes verstaut werden. Dieser befindet sich auf dem

Glasabsatz des Gemüsekastens. Es versteht sich jedoch, daß Fleisch und Fisch

nicht länger als 2 Tage aufbewahrt werden kann.

• Obst und Gemüse können ohne Verpackung im Gemüsefach aufbewahrt werden.

AUFBEWAHRUNG VON LEBENSMITTEL PDF created with pdfFactory Pro trial version www.pdffactory.comDE - 19 -

• Das Gefrierfach wird zur langfristigen Aufbewahrung von Lebensmitteln und zur

Herstellung von Eiswürfeln genutzt.

• Achten Sie drauf, daß die einzufrierenden Lebensmittel mit der größeren Oberfläche

auf der Gefrieroberfläche liegen.

• Bereits eingefrorene Lebensmittel so lagern, daß sie nicht mit den neu

einzufrierenden Packungen in Berührung kommen. Dies könnte ein leichtes Auftauen

• Die Ware portionsgerecht für Ihren Haushalt abpacken und einfrieren.

• Ware, die während des Abtauens des Gefrierfaches im Kühlschrank aufbewahrt

wurde, muss nach wieder Einlagerung im Gefrierfach so schnell als möglich verzehrt

werden. Temperaturerhöhungen verringern die Aufbewahrungsdauer der

• Stellen Sie niemals warme Lebensmittel in das Gefrierfach. Diese würden bereits

eingefrorene Kost auftauen.

• Bei Lagerung von Tiefkühlkost ist die vom Hersteller angegeben Lagerzeit unbedingt

einzuhalten. Enthalten diese keine Informationen, sollte die Lagerzeit von 3 Monaten

ab Kaufdatum nicht überschritten werden.

• Achten Sie beim Kauf von Tiefkühlkost auf eine sachgerechte Verpackung und

• Tiefkühlkost sollte in einer Kühltasche transportiert werden und so schnell als möglich

in das Gefrierfach gebracht werden.

• Sollte die Verpackung von gefrorenen Gütern feucht und aufgebläht sein, kann man

von einer unsachgemäßen Lagerung und einem Verderb des Inhaltes ausgehen.

• Die Lebensdauer von eingefrorenen Lebensmittel hängt von verschiedenen

Faktoren ab: der Umgebungstemperatur, Thermostatposition, häufigem Türöffnen,

Beschaffenheit der Lebensmittel und den Transportbedingungen vom Geschäft bis

nach Hause. Beachten Sie immer die Herstellerinformationen und überschreiten

Sie niemals die angegebene Lagerzeit.

• Hinweis: Ist das Gerät in Betrieb und die Gefrierfach-Tür wird geöffnet und wieder

geschlossen, saugt sich die Dichtung so stark an, daß sich die Tür für kurze Zeit

erschwert öffnen lässt. Dies ist kein Grund zur Sorge, es sorgt dafür, daß die Tür gut

verschlossen ist. Nach einer Stabilisierungsphase ist die Tür wieder leicht zu öffnen.

PDF created with pdfFactory Pro trial version www.pdffactory.comDE - 20 -

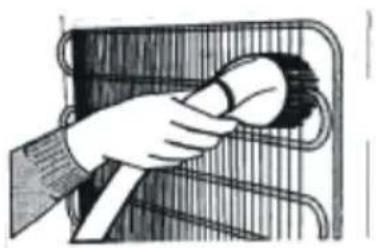

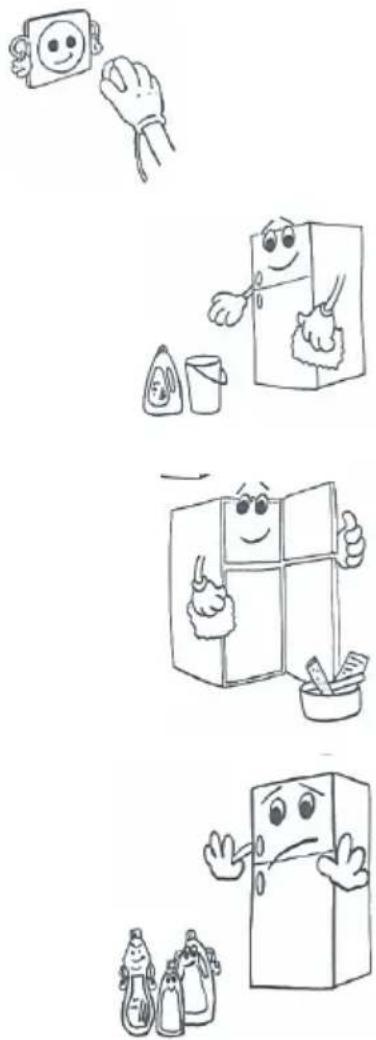

REINIGUNG UND PFLEGE

• Grundsätzlich vor dem Reinigen Netzstecker ziehen bzw.

Sicherung abschalten .

• Gießen Sie kein Wasser in das Gerät.

• Zur regelmäßigen Pflege eignet sich lauwarmes Wasser

mit einem leicht desinfizierendem Reinigungsmittel

• Das Zubehör separat mit Seifenwasser reinigen. Diese

dürfen nicht in der Spülmaschine gewaschen werden.

• Benutzen Sie keine säurehaltigen Putzmittel bzw.

chemische Lösungsmittel. Nach der Reinigung mit

klarem Wasser nachwischen sorgfältig trocknen. Nach

der Reinigung kann das Gerät mit trockenen Händen

wieder angeschlossen werden.

• Um Energie zu sparen und die Produktivität zu erhalten

sollte der Kondensator (Riffelblech auf der Rückseite)

mindestens 2 x jährlich mit einem Besen gereinigt

• Während das Gerät läuft, taut es sich automatisch ab. Das Tauwasser wird in der

Verdunstungsschale gesammelt und verdampft automatisch.

• Tauwasserablaufrinne und Ablaufloch im Kühlraum häufiger reinigen, damit das

Tauwasser ungehindert ablaufen kann. Benutzen Sie hierfür einen geeigneten

• Sie können auch ein ½ Glas Wasser in das Abflußrohr gießen.

Entfernen Sie regelmäßig die entstandene Reifschicht. Benutzen Sie hierfür den

Plastikschaber. Reinigen Sie das Gefrierfach mindesten 2 x jährlich, wie bereits im Kühlteil

• 1 Tag vor dem Abtauen, Thermostat auf “5” Position stellen, um die Güter komplett

• Gefriergut in Zeitungspapier einschlagen und an einem kühlen Ort aufbewahren,

bis das Gerät abgetaut ist. Durch die extreme Temperatursteigerung verkürzt sich

die Lebensdauer der Güter, sie sollten deshalb schnellst möglich verzehrt werden.

• Stellen Sie das Thermostat auf 0 Position oder ziehen Sie den Netzstecker aus der

Steckdose. Gerätetür während des Abtauvorganges offen lassen.

• Zum Beschleunigen des Abtauvorgangs einen oder mehrere Töpfe mit heißem, nicht

kochendem Wasser in das Gefrierfach stellen.

• Das Gefrierfach gründlich trocknen und das Thermostat auf Max. Position stellen.

PDF created with pdfFactory Pro trial version www.pdffactory.comDE - 22 -

Wechseln der Glühlampe

Wenn Sie die Glühlampe aus dem Kühlteil wechseln wollen:

1. Netzstecker aus der Steckdose ziehen

2. Lichtdeckel durch Drücken der seitlichen Haken entfernen.

3. Tauschen Sie die defekte Glühlampe gegen eine Neue aus (max. 15 W)

4. Setzen Sie den Lichtdeckel wieder ein und warten Sie 5 Minuten bis Sie das Gerät

Transport und Änderung des Standortes

• Die Orginalverpackung muss nicht verwendet werden.

• Während des Transportes Gerät mit einem festen Seil sichern.Die

Transportbestimmungen auf dem Wellpappkarton müssen befolgt werden.

• Vor Transport alle beweglichen Teile aus dem Gerät entnehmen oder mit Klebstreifen

TRANSPORT UND STANDORTÄNDERUNG Wechsel des Türanschlages

Bitte kontaktieren Sie den Kundendienst.

(Bei bestimmten Modellen.)

PDF created with pdfFactory Pro trial version www.pdffactory.comDE - 23 -

BEVOR SIE DEN KUNDENDIENST RUFEN Ihr Gerät ist so konstruiert und hergestellt, daß Störungsfreiheit und lange

Lebensdauer gegeben sind. Sollte dennoch während des Betriebs eine Störung auftreten,

so wenden Sie sich bitte an die nächste Kundendienststelle. Prüfen Sie vorher jedoch,

ob die Störung evtl. auf Bedienungsfehler zurückzuführen ist, denn in diesem Fall müssen

Ihnen auch während der Garantiezeit die anfallenden Kundendienstkosten berechnet

werden. Folgende Störungen können Sie durch prüfen der möglichen Ursachen selbst

Das Gerät läuft nicht

• Die Hauptsicherung ist ausgefallen

• Das Thermostat steht auf Position « 0 »

• Die Sicherung der Steckdose ist nicht in Ordnung. Prüfen Sie dies, indem Sie ein

anderes Gerät an der selben Steckdose anschließen.

Die Gefrierraumtemperatur ist nicht ausreichend tief

• Das Gerät ist überladen

• Die Türen sind nicht korrekt verschlossen

• Staub auf dem Kondensator

• Die Be- und Entlüftung ist nicht in Ordnung. Das Gerät steht zu nah an einer Wand

• Die Geräusche sind zu laut

• Strömungsgeräusche im Kältekreislauf sind nicht zu vermeiden. Wenn sich das

Geräusch verändern sollte, prüfen Sie folgendes:

• Steht das Gerät fest auf dem Boden ?

• Werden nebenstehende Möbel oder Gegenstände von dem laufenden Kühlaggregat

in Vibration gesetzt ?

• Vibrieren auf der Geräteoberfläche aufgestellte Gegenstände ?

Wasser befindet sich im unteren Teil des Kühlteils

Ablußrohr ist verstopft. Reinigen Sie das Abflußloch.

PDF created with pdfFactory Pro trial version www.pdffactory.comDE - 24 -

Falls Ihr Kühlgerät nicht richtig kühlen sollte:

• Ihr Kühlgerät wurde gemäß seiner Klimaklasse zum Einsatz bei bestimmten

Umgebungstemperaturen entwickelt; entsprechende Angaben finden Sie auf dem

Typenschild. Wenn Sie das Kühlgerät bei Umgebungstemperaturen außerhalb des

empfohlenen Bereiches betreiben, kann die Kühlleistung darunter leiden.

KlimaklasseUmgebungstemperatur (°C)

T zwischen 16 und 43

ST zwischen 16 und 38

N zwischen 16 und 32

SN zwischen 10 und 32

• Das Kühlsystem befindet sich in der Rückwand des Kühteils, um ein verbessertes

Aussehen zu erhalten. Je nach dem , ob der Kompressor läuft, entstehen

Wasserperlen oder eine Reifschicht auf der Wand. Kein Grund zur Sorge, das ist

normal. Nur bei einer übermäßig dicken Schicht auf der Wand empfiehlt es sich

das Gerät abzutauen.

• Wenn das Gerät für längere Zeit außer Betrieb gesetzt wird (z.B. während den

Sommerferien): Gerät ausschalten, Netzstecker ziehen. Gerät reinigen und die Tür

geöffnet lassen um Geruchs- und Schimmelbildung zu vermeiden.

PDF created with pdfFactory Pro trial version www.pdffactory.comDE - 25 -

BAUTEILE UND VORRATSFÄCHER Diese Abbildung dient lediglich der Veranschaulichung.

Die Teile und Komponenten können je nach Modell variieren.

TEKA KÜCHENTECHNIK GmbH
