MANUALE UTENTE LU10152 SIEMENS
Istruzioni per l'uso:

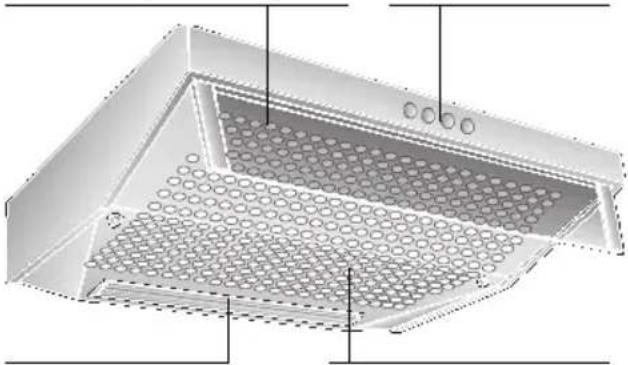

Descrizione dell'apparecchio
Schemo vapori
(apribile per augmentare il vano di aspirazione)
Interruttore luce/ ventilatore
Illuminatione
Griglia filtro
Modi di funzionamento
Funzionamento ad espulsione d'aria:
Il ventilatore della cappa aspirante aspira i vapori di cottura e li invia all'aperto attraverso il filtrlo grassi.
Il filtro grassi trattiene i componenti grassi dei vapori di cottura.
La cucina resta completamente libera da grasso e odori.
Per il funzionamento ad espulzione d'aria della cappa aspirante, con contemporaneo funzionamento di combustioni dipendenti dal camino
(come p. es. apparecchi di riscaldamento a gas, olio combustibile oppure a carbone, scaldacqua a flusso continuo, scaldabagni) è necessario provvedere ad una sufficiente alimentazione dell'aria, che è necessaria al focolare per la combustione.
Un funzionamento alla pericolò è possibile, se nel locale d'installazione del focolare non viene superata la depressione di 4 Pa (0,04 mbar).
È possibile conseguirecisionando l'aria per la combustione potocostenuare ad affluireattraverso aperture non chiudibili,per es.in di portedearestre ed incombinazione concassette murali per l'alimentazione/espulsione dell'aria o conaltre misure tecniche,come interdizione reciproca e simili.
Modi di funzionamento
Se l'aria di alimentazione non è sufficiente, sussiste pericolò d'intossicazione a causa di ritorno di gas combusti.
Un cassetta murale di alimentazione/ scarico dell'aria da sola non garantisce il rispetto del valore limite.
Note: Nella stima si deve considerare sempre il bilancio totale dell' aerazione dell'abitazione. Questa regola non si applica per il funzionamento di appearecchi di cottura, p. es. piano di cottura e cucina a gas.
Se la cappa aspirante viene usata in funzionamento a ricircolo d'aria - conhetto a carbone attivo -, quest'uso è consentito alla limitazioni.

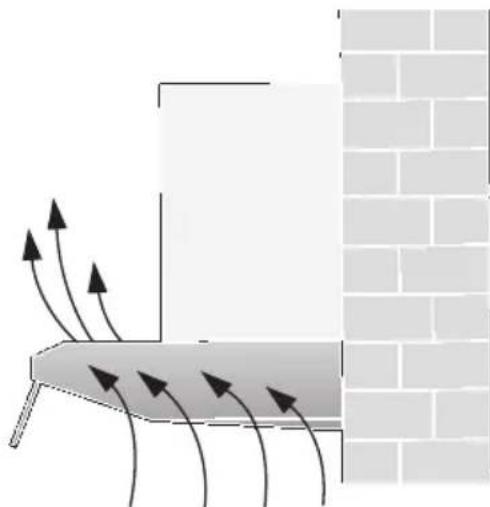

Funzionamento a ricircolo d'aria:
A Anything to do is not allowed.
Ilhetto a carbone attivo cui essoe acquistato come accessorio speciale NEL COMMERCIO SPECIALIZZATO.
Trovate i relativi numeri degli accessori alla fine di queste istruzioni per l'uso.
La ventola della cappa aspirante aspira i vapori di cottura, li inviaattraverso il filtrograssi ed il filtro a carbone attivo e li immette di nuovo depurati nella cucina.
Il filtro grassi trattiene i componenti grassi dei vapori di cottura.
Il fatto a carbone attivo fissa gli odori.
Se non si monta unrello a carbone attivo, non possono essere fissati gli odori dei vapori di cottura.
Se la cappa aspirante viene convertita dal funzionamento a scarico d'aria al funzionamento a ricircolo d'aria, l'apertura di scarico aria deve essere chiusa per evitare pericoli (vedi accessori speciali nelle istruzioni per l'uso).
Primo impiego:
- Questo libretto di istruzioni per l'uso è p r evisto per più versioni dell'apparecchio. É possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.
- Questa cappa aspirante è conforme alle pertinenti norme di sicurezza.
Le riparazioni devono essere eseguite solo da personale specializzato.
Le riparazioni non eseguite a regola d'arte possono causare pericoli gravi per l'utilizzatore.
Se l'apparecchio è danneggiato, non dovete metterlo in funzione.
L'allacciamento e la messa in funzione devono essere eseguiti solo da un technician.
Se il cavo di alimentazione di quello apparecchio viene danneggiato, per evitare pericoli delve essere sostituito alla casa produttrice, dal suo servizio assistenza clienti, oppure da una persona specializzata.
Smaltire il materiale d'imballaggio secondo le norme (vedi capitolo "Istruzioni per il montaggio").
Questa cappa aspirante è destinata solo all'uso domestico.
Usare la cappa aspirante solo con le lampadine avitate.
Le lampadine fulminate dovrebbero.
essere sostuite subito, per evitare un sovraccarico sulle altre lampadine.
Non usare mai la cappa aspirante
senza filtro grassi..
Grassi eolio surriscaldati possono inflammarsi lavorente. Cucinare perciò pietanze con grassi oppure conolio, p.es.le patatine fritte, solo sotto controlo.
- Prima di usare il nuovo apparecchio, leggete attendamente le istruzioni per l'uso. Esse contengono informazioni importanti per la Vostra sicurezza, eanche per l'uso e la manutenzione dell'apparecchio.
Conservate bene il libretto delle istruzioni per l'uso e il montaggio, per un eventuale successivo proprietario.
Non fiammeggiare pietanze sotto la cappa aspirante.
Pericolo d'incendio del filtro grassi se raggiunto delle fiamme.
I fornelli devono essere sempre coperti con pentole.
É consentito solo limitatamente (vedi capitolo "Istruzioni per il montaggio") l'uso della cappa aspirante su focolari per combustibili solidi (carbone, legna e simili).
Piani di cottura a gas / Fornelli a gas
Non usare tutti i fornelli contemporaneamente al massimo carico termico per un periodo prolongato (max. 15 minuti), altrimenti sussiste il pericolo di scottature, se si tocca la superficie dell'involucro o pericolo di danni alla cappa aspirante. Nell'uso della cappa aspirante sopra un piano di cottura a gas, in caso d'utilizzazione contemporanea di tre o più fornelli a gas, la cappa aspirante deve funzionare alla massima potenza d'aspirazione.
Uso della cappa aspirante
Per eliminare nel modo più efficace i evapori di cottura:
Accendere la cappa aspirante all'inizio della cottura.
Spagnere la cappa aspirante solo alcuni minuti dopo la fine della cottura.
| Illuminatione | Gradi di aspirazione | ||
| Spento | 0 | 1 | Debole |
| Acceso | | | 0 | Spento |
| 2 | Forte | ||

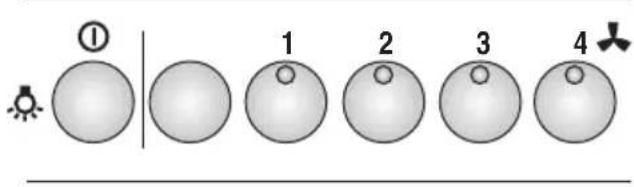

Illuminatione Gradi di aspirazione
Illuminatione Gradi di aspirazione Acceso/Spento Massima potenza

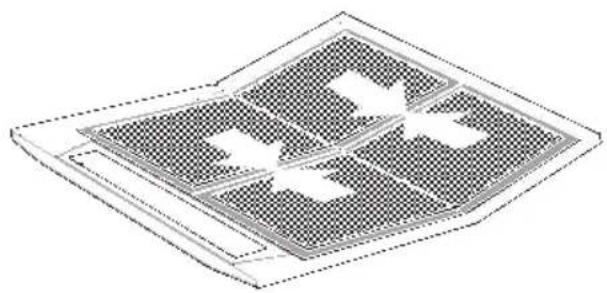

Filtri e manutenzione
Per trattene i componenti grassi dei vapori di cottura si utilizzato diversi filtri per grassi.
Filtri grassi in velo:
La stuoia fatto è costituita da materiale dificilmente infiammabile.
Attenzione:
A causa della progressiva saturazione con residui grassi, l'infiammabilità del filtro aumenta, e il funzionamento della cappa aspirante più essere pregiudicato.
Important:
Sostituendo tempestamente il filtro grassi in velo, si previene il pericolo d'incendio, che cui quere assere causato da un'accumulo di calore durante la frittura o l'arresto.
Cambio del filtro grassi in velo:
- Nel servizio normale (da 1 a 2 ore al giorno), il velo del filtro grassi devesecco cambiato dopo 8 - 10 settimane. Il velostampato per filtrogrossidevesecco cambiato al più tardi quando la stampa colorata sul velosi dissolve.
Usare solo filtri originali.
Con questi si rispetto ano le norme di sicurezza e si garantisce un funzionamento ottimale.
0
Smaltimento del filtro grassi in velosaturo:
I filtri grassi in velo non contengono sostenze nocive. Essi possono essere trasformati in compost e smaltiti come rifiuti biologici.
Filtri e manutenzione

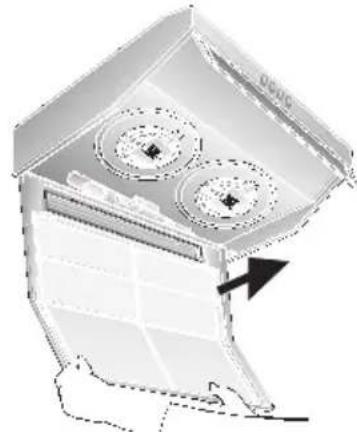

Smontaggio e montaggio del filtro grassi in velo:
- Premere l'arresto a sinistra ed a destra della griglia del filtr.
- Smontare la griglia del filtro.
- Rimuovere la grata in filo metallico e togliere la stuoia fatto satura.
- Pulire la griglia del filtro ed insere la stuoia nuova.
- Fermare la stuoia filtro con la grat a in filo metallico.
- Rimontare la griglia del filtro.
L'arresto deve innestarsi a sinistra ed a destra.
Filtro grassi in metallo:
Le stuoie del filtrto sono costituite da metallo ininfiammabile.
Attenzione:
a causa della crescente saturazione con residui grassi, il filtro diventa inflammabile, e il funzionamento della cappa aspirante cui essere pregiudicato.
Important:
lavando tempestamente i filtri metallici per grassi, si previene il pericolo d'incendio, che cui insorgere a causa dell'accumulo di calore durante la cottura mediana frittura o arrosto.
Pulizia dei filtri in metallo per grassi:
Nel servizio normale (da 1 a 2 ore al giorno), i filtri in metallo devono essere lavati快来 8 - 10 settimane.
La pulizia può essere eseguita in lavastoviglia. Il lavaggio può causare una lieve alterazione di colore.
Important:
non lavare i filtri in metallo per grassi molto sporchi insieme alle stoviglie.
Per il lavaggio a mano, fare ammonbidire i filtri per grassi in una soluzione boliente di acqua e detersivo.
Poi spazzolarli, sciacquarli bene con acqua pulita e lasciarli sgocciolare.
- Utilizzare solo filtri originali.
Con questi si garantisce un funzionamento ottimale.
Filtri e manutenzione
Smontaggio e montaggio del filtro grassi in metallo (Vedi "Smontaggio e montaggio del filtrato antigrasso in velo"):
- Lavare la griglia del filtro e le stuoie filtro.
- Inserire di nuovo le stuoie filtrlo lavate e fermarle con la grata in filo metallico. Fare attenzione che le stuoie non lascino fissure al centro.
Filtro a carbone attivo:
Per fissare gli odori nel funzionamento a ricircolo d'aria.
(Vedi "Smontaggio e montaggio del filtro antigrasso in velo")
- Introduire le vitiattraverso i dadi ad alette e le bussole ed avvitare le viti a sinistra ed a destra nel doppio fondo (necessario solo al primo montaggio). -Le viti, i dadi ad alette e le bussole sono acclusi al filtrato a carbone attivo -
- Con un cacciavite o simile, spingere le due linguette della carcassa verso l'interno (necessario solo al primo montaggio).
- Inserire il filtro a carbone attivo nella parte posteriore, ruotarlo verso l'alto e bloccarlo a sinistra ed a destra con i dadi ad alette.
Le linguette a sinistra ed a destra del
filtr o carbone attivo sono abbassate
per la cappa aspirante larga 50 cm.
Per la cappa aspirante larga 60 cm e
90 cm le linguette devono essere
sollevate.
Cambio del filtro a carbone attivo:
Nel servizio normale (da 1 a 2 ore al giorno), il filtro a carbone attivo deve essereambiato circa 1 volta aglianno.
Ilaggio a carbone attivo cui èssere acquistato nel COMMERCIO SPECIALIZZATO. (Vedi accessori speciali).
- Utilizzare solo filtri originali. Con questi si garantisce un funzionamento ottimale.
Smaltimento del filtro a carbone attivo:
I filtri a carbone attivo non contengono sostanze nocive. Essi possono essere smaltiti per es. come rifiuti comuni.
Pulizia e manutenzione
Togliere corrente alla cappa aspirante. estraendo la spina di alimentazione, oppure togliendo il fusabile.
- Quando si lavano i filtri per grassi, pulire anche i depositi di grasso sulle parti accessibili della carcassa. Con ciò si previene un pericolò d'incendio e si assicura il funzionamento ottimale.
Per pulire la cappa aspirante usare una soluzione di acqua e detersivo ben calda, oppure un detergente per vetri delicato.
Non rimovete lo sporco secco aderente graffiandolo, ma ammorbiditelo con un panno umido.
Non usare prodotti abrasivi o spugnedure. - Avverenza: non usare alcohol (spirito) sulle superfici di plastica. Si potrebbero formare zone apache.
Attenzione! Arieggiare sufficientemente la cucina, non usare fiamme libere.
Pulire i tasti di lavoro solo con una
solutione di acqua e detersivo delicato e
con un panno morbido, umido.
Per i tasti di lavoro non usare pulitori per
acciaio inox.
Superfici in acciaio inox:
□ Usare un detergente per acciaio inox delicato, non abrasivo.
Pulire strofinando solo nel senso della lucidatura.
Non pulire le superfici in acciaio inox con spugne dure, ne con detergenti contenti sabbia, soda, acido o cloruro.
Superfici di alluminio, vernice e plastica:
Usare un panno per vetri o un panno in microfibre morbido che non lascia peli.
Non usare panni asciutti.
□ Usare un detergente delicato per vetri.
Non usare detergenti corrosivi, acidi o alcalini.
Non usare prodotti abrasivi.
Cambio delle lampade
- Spagnere la cappa aspirante e togliere corrente extraendo la spina o disinserendo l'interruttore di sicurezza.
- Smontare i filtri per grassi (vedi "Filtri e manutenzione").
- Cambiare la lampadina (lampadina ad incandescenza commerciale comune con max. 40 Watt, attacco E 14).
- Montare i filtri per grassi.
- Ripristinare l'alimentazione elettrica inserendo la spina di alimentazione o attivando l'interrottore di sicurezza.
Guasti
In caso di eventuali chiarimenti o di guasti, rivolgersi al servizio assistenza clienti. (Vedi elenco dei centri di assistenza clienti).
In caso di chiamata si prega d'indicare:
E-Nr.
FD
Riportare dello specchietto qui sopra questi dati di riconoscimento del prodotto. Essi si trovano sulla targhetta d'identificazione, accessibile nel vano interno della cappa aspirante, dopo ave smontato i filtri per grassi.
Avverenze importanti
Gli apparecchi dismessi non sono rifiuti,
senza valore.
Attraverso lo smaltimento ecologico possono essere recuperati materiali pregiati.
Renderere inservibile l'apparecchio dismesso prima di rottamarlo.
L'imballaggio ha protetto il Vostro nuovo appearecchio nel trasporto fino a Voi. Tutti i materiali utilizzati sono compatibili con l'ambiente e riciclabili. Siete pregati di collaborare, smaltendo I'imballaggio in modo ecologicamente corretto.
Informatevi sulle attuali possibilità di smaltimento presso il Vostro rivenditore specializzato, oppure presso la Vostra amministrazione comunale.
La cappa aspirante cui essere utilizzata per il funzionamento ad espulsione d'aria ed a ricircolo d'aria.
Montare la cappa aspirante sempre centrata sopra il piano di cottura.
Distanza minima fra fornelli elettrici e bordo inferiore della cappa aspirante: 650 mm, fig. 1.
Sopra ad un focolare per combustibili solidi, dal quale può derivare un pericolò d'incendio (p. es. scintille), il montaggio della cappa aspirante è consentito solo se il focolare è dotato di una copertura chiusa non smontabile e se contemporaneamente vengono osservate le pertinenti norme nazionali.
Questa limitazione non è valida per le cucine a gas e per i piani di cottura a gas.
Quanto minore è la distanza tra la cappa aspirante ed i fornelli, tanto maggiore è la possibilità che nella parte inferiore della cappa aspirante possano condensarsi gocce a causa del vapore acqueo che sale.
Avvertenze supplementari per apparecchi di cottura a gas:
Nel montaggio dei fornelli a gas devono essere osservate le pertinenti norme di legge nazionali (per es. in Germania: Regole Tecniche per Installazioni a Gas TRGI).
É indispensable e osservare le norme di montaggio in vigore e le istruzioni per il montaggio della casa produttrice degli appearecchi a gas.
É consentito il montaggio della cappa aspirante con un solo lato accanto ad un mobile alto oppure ad un muro alto. Distanza min. 50 mm.
Distanza minima per fornelli a gas fra bordo superiore della griglia d'appoggio pentole e bordo inferiore della cappa aspirante: 650 mm, fig. 1.

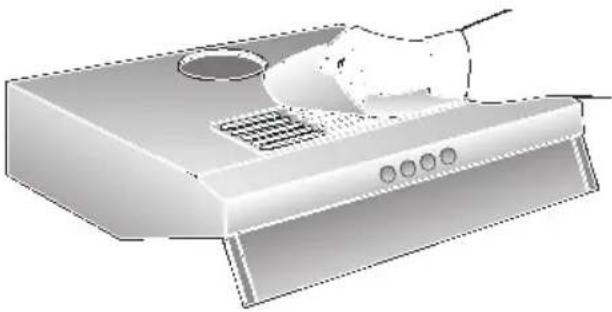

Funzionamento ad espulsione d'aria

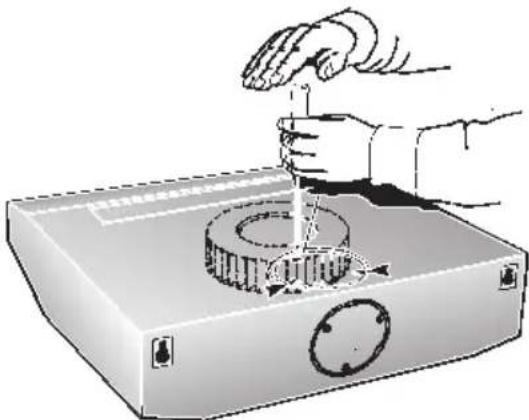

L'aria di scarico viene condotta versuso l'alto,attraverso un pozzo di ventilazione,oppure direttamente all'aperto,attraverso la parete esterna.
E vietato immettere l'aria di scarico in un camino per fumo o per gas di scarico normalmente utilizzato, oppure in un pozzo, che serve al deflusso dell'aria di locali, nei quali sono installati focolari.
Nell'espulsione d'aria devono essere osservate le norme amministrative e legali (per es. regolamenti edilizi nazionali).
In caso di scarico in dell'aria in camini per fumo o per gas di scarico normalmente non utilizzato, è necessario ottenere
I'autorizzato dell'autorità competente.
Per il funzionamento ad espulsione d'aria della cappa aspirante, con contemporaneo funzionamento di combustioni dipendenti dal camino
(come p. es. appearecchi di riscaldamento a gas, olio combustibile oppure a carbone, scaldacqua a flusso continuo, scaldabagni)
è necessario provvedere ad una sufficiente alimentazione dell'aria, che è necessaria al focolare per la combustione.
Un funzionamento alla pericolò è possibile, se nel locale d'installazione del focolare non viene superata la depressione di 4 Pa (0,04 mbar).
È possibile conseguirecisiono quando l'aria per la combustione potocostenuare ad affluireattraverso aperture non chiudibili,per es.in di portecintestre ed in combinazione concassette murali per l'alimentazione/espulsione dell'aria o con altre misure tecniche,come interdizione reciproca e simili.
Se l'aria di alimentazione non è sufficiente, sussiste pericolò d'intossicazione a causa di ritorno di gas combusti.
Un cassetta murale di alimentazione/ scarico dell'aria da sola non garantisce il rispetto del valore limite.
Note: Nella stima si deve considerare sempre il bilancio totale dell' aerazione dell'abitazione. Questa regola non si applica per il funzionamento di appearecchi di cottura, p. es. piano di cottura e cucina a gas.
Se la cappa aspirante viene usata in funzionamento a ricircolo d'aria - conhetto a carbone attivo -, quest'uso è consentito alla limitazioni.
In caso di funzionamento ad espulzione d'aria, è opportuno montare nella cappa aspirante una valvola antiriflusso, qualora但这a non sia più disponibile nel tubo di scarico o nella cassetta murale.
Se all'apparecchio non è acclusa una valvola antiriflusso,但这a più essere acquistata nel commercio specializzato.
Non ritagliare la parte interna del raccordo per l'aria di scarico.

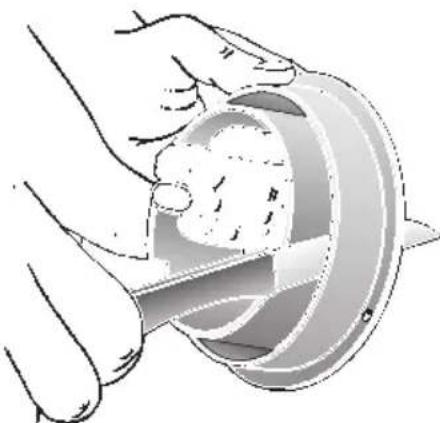

Montaggio della valvola antiriflusso:
□ Inserire i due perri della valvola antiriflusso nei fori del manicotto di scarico aria.
Se l'aria di scarico viene fattà passareattraverso il muro esterno, sarebbeopportunoutilizzareuna cassetta muraletelescopica.
Rendimento ottimale della cappa aspirante:
Tubo di scarico corto, Iscio.
Il minor numero possibile di gomiti di tubo.
Diametri di tubo possibilmente grandi (ideale 120 mm) e gomiti grandi. L'impiego di lunghi tubi di espulsione ruvidi, di più gomiti di tubo o di diametri piccoli causa una differmità dall'indice di ricambio aria ottimale e contemporaneamente un aumento del rumore.
Tubi tondi:
Tubo di scarico breve: diametro interno min. 100mm Tubo di scarico lungo: diametro interno min. 120mm
I canali a sezione quadra devono
avere una sezione trasversale interna
equivalente a quella dei tubi tondi con diametro interno di 100/120 mm.
Essi non dovrebbero presentare forti
deviazioni.
100 mm ca. 78 cm²
125 mm ca. 113 cm²
In caso di differenze tra i diametri dei tubi: impiegare guarnizioni.
Nel funzionamento a scarico d'aria provvedere ad una sufficiente alimentazione dell'aria.
Scarico dell'aria versus l'alto:
diametro del tubo: 100 o 120 mm
Sfondare il coperchio nella parte superiore della cappa aspirante. A tal fine battere leggermente con un utensile sui punti di unione.
Mantenere l'utensile verticale per evitare danni al ventilatore.
Estrarre il pezzo di lamiera staccato (potrebbe causare rumori e guasti).
Con diametro del tubo di 120 mm ritagliare la parte interna del raccordo di scarico aria.
□ Inserire il raccordo di scarico aria e ruotarlo fino all'arresto.

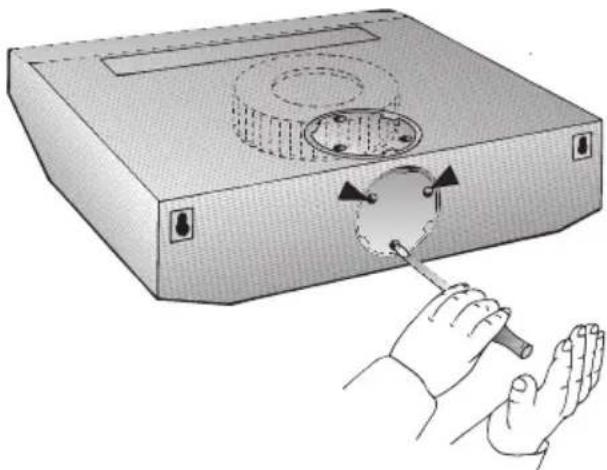

Scarico dell'aria verso dietro:
diametro del tubo: 100 mm
Sfondare il coperchio nella parete posteriori della cappa aspirante. A tal fine battere leggermente con un utensile sui punti di unione.
Mantenere l'utensile verticale per evitare danni al ventilatore.
Estrarre il pezzo di lamiera staccato (potrebbe causare rumori e guasti).
In una cappa aspirante con 2 motori, nella parte di plastica deve essere praticata l'apertura versuso diaestro. A tal fine troncare le 3 nervature ed estrarre la parte ritagliata.
- Ritagliare la parte esterna del raccordo di scarico aria.
- Inserire la parte interna e ruotarla fino all'arresto.
Funzionamento a ricircolo d'aria
Conchio a carbone attivo, se non è disponibile nessun'altra possibilità per il funzionamento ad espulsione d'aria.
L'aria, depurata da unhetto a carbone attivo aggiuntivo,iene di nuovo immessa nell'ambiente.
Montaggio del filtro a carbone attivo, vedi istruzioni per l'uso.
Se la cappa aspirante viene convertita dal funzionamento a scarico d'aria al funzionamento a ricircolo d'aria, l'apertura di scarico aria deve essere chiusa per evitare pericoli (vedi accessori speciali nelle istruzioni per l'uso).
Allacciamento elettrico
La cappa aspirante deve essere collegata solo ad una presa con lavoro di terra installata a norma. Installare la presa con lavoro di terra in luogo possibilmente accessibile, in prossimità della cappa aspirante.
La presa con contatto di terra dovrebbe essere collegata attraverso un circuito elettrico independente.
Dati elettrici:
Si trovano sulla targhetta d'identificazione, - nel vano interno dell'apparecchio - dopo ave rimioso la cornice del filtr.
Per le riparazioni togliere sempre la corrente all'apparecchio.
Lunghezza del cavo di alimentazione: 1,30 m.
In caso di necessità di collegamento fisso:
La cappa aspirante deve essere allacciata solo da un elettroinstallatore autorizzato alla competente azienda di distribuzione dell'energia elettrica.
Nell'impiano domestico deve essere previsto un dispositivo di separazione. Sono ritenuti dispositivi d'installazione gli interrupttori con un'apertura tra i contatti superiore a 3 mm e con una aperture su tutti i poli. Rientrano tra questi gli interrupttori automatici ed i rele.
Questa cappa aspirante è conforme alle norme CEE per la schermatura contro i radiodisturbi.
Fissaggio
Fissaggio a parete

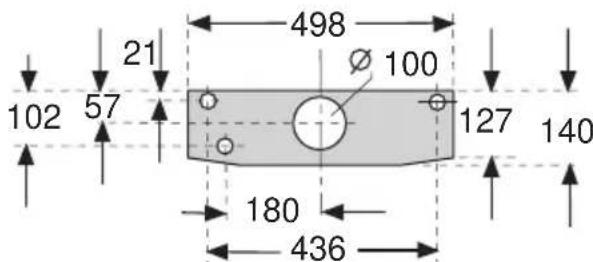

Cappa aspirante larga 50 cm: con 3 viti.
Fissaggio

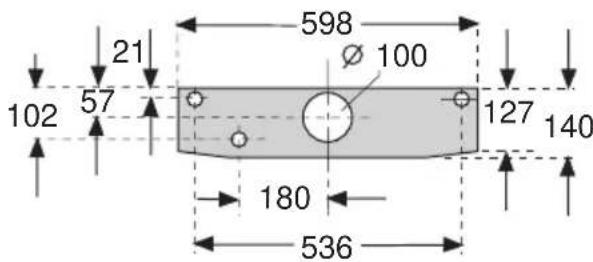

Cappa aspirante larga 60 cm: con 3 viti.
- Tracciare i fori di fissaggio. Prendere le misure dalle, oppure utilizzare la dima.
- Trapanare fori da 8mm ed introdurre i tasselli a raso con la parete.

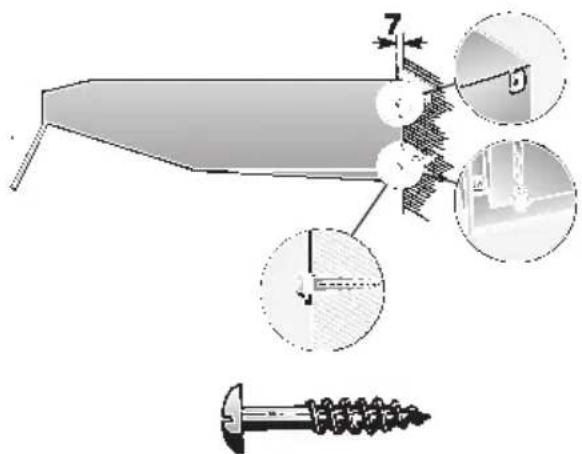

- Avvitare le viti superiori (a sinistra ed a destra) fino a ca. 7 mm di distance tra testa di vite e parete.
- Smontare la griglia del filtro (vedi istruzioni per l'uso).
- Appendere la cappa aspirante.
- Dal vano interno della cappa aspirante, avvitare completeness la vite inferiore con rondella.
Fissaggio sotto il pensile
Cappa aspirante larga 50 cm: con 4 viti.
Cappa aspirante larga 60 cm: con 4 viti.
Cappa aspirante larga 90 cm: con 6 viti.
- Prendere le misure dalle, oppureutilizzare la dima sul fondo del pensile.
- Tracciare i fori di fissaggio e praticare fori preliminari con un punteruolo. Per il funzionamento a scarico d'aria versuso l'alto tracciare l'apertura di scarico aria e segarla.
Tenere presente la posizione del cavo di allacciamento, eventualmente segare il mobile. - Smontare la griglia del filtro (vedi istruzioni per l'uso).
- Avvitare la cappa aspirante al fondo del pensile.
Completamento del montaggio
Funzionamento a scarico d'aria:
Incollare l'accluso foglio di copertura sulla griglia di uscita aria nella parte superiore della cappa aspirante. Ciò facendo fare attenzione che la superficie sia ben pulita.
Collegare i tubi.

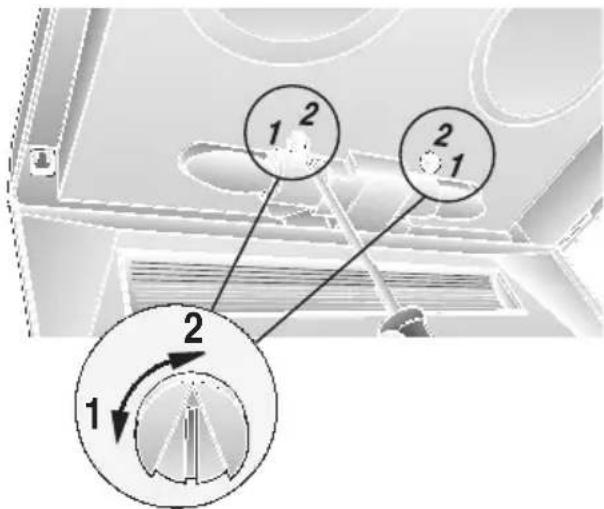

Nella cappa aspirante con 2 motori Regolazione del tipo di funzionamento:
Funzionamento a scarico d'aria: posizione 1
Funzionamento a ricircolo d'aria: posizione 2
Regolazione rispettovamente a sinistra ed a destra con un cacciavite.
Peso in kg:
Eseguire il collegamento elettrico.
Montare la griglia del filtro (vedi istruzioni per l'uso).
Con riserva di modifiche costruttive nel quadro dell'evoluzione tecnica.
