MANUALE UTENTE FI2213DV REX

Grazie per aver acquistato un'apparecchiatura Electrolux. Avete scelto un prodotto che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è stato progettato pensando a voi. Quindi, in qualsiasi momento desiderate utilizzato, potete esser certi di ottenerere sempre i migliorori risultati.

Benvenuti in Electrolux.

Visitate il nostro site web per:

ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottener informazioni sull'assistenza.

www.electrolux.com

Registrarare il vosto prodotto e ricevere un servizio migliorare:

acquistare accessori, materiali di consumo e ricambi origini per la vostra apparecchiatura:

www.electrolux.com/shop

SERVIZIO CLIENTI E MANUTENZIONE

Consigliamo sempre l'impiego di ricambi originali.

Quando si contatta l'Assistenza, accertarsi di disporre dei seguenti dati.

Le informazioni si trovano sulla targhetta di identificazione. Modello, numero dell'apparecchio (PNC), numero di serie.

Avverenza / Attenzione - Importanti Informazioni di Sicurezza

Informazioni e consigli generali

Informazioni in materia di sicurezza ambientale

Con riserva di modifiche.

1. ISTRUZIONI DI SICUREZZA

Per garantire un impiego corretto e sicuro dell'apparecchio, prima dell'in INSTALLazione e del primo utilizzato leggere conattenzione il libretto istruzioni, inclusi i suggerimenti e le avventenze. Per evitare errorsi e incidenti, è importante garantire che tutte le persone che utilizzano l'apparecchio ne conoscano il funzionamento e le caratteristiche di sicurezza. Conservare queste istruzioni e accertarsi che rimangano unite all'apparecchio in caso di vendita o trasloco, in modo che chiunque lo utilizzzi sua correttamente informatato sull'uso e sulle nome di sicurezza.

Per la sicurezza delle persone e delle cose osservare le precauzioni indicate nelle presenti istruzioni per l'utente, il produtto non è responsabile dei danni provocati da eventuali omissioni.

1.1 Sicurezza dei bambini e delle persone fragili

• Questo apparecchio non deve essere usato da persona, bambini inclusi, con ridotte capacità fisiche, sensoriali o psichiche, oppure prive di conoscenza e esperienza, a meno che non siano state astruite all'uso dell'apparecchio da parte dei responsabili della loro sicurezza, oppure sotto vigilanza di questi.

I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.

• Tenere i materiali di imballaggio al di fuori della portata dei bambini. Alcuni materiali possono creare rischi di soffocamento.
• Qualora l'apparecchio venga demolito, estrarre la spina dalla presa, tagliare il cavo di collegamento (il più vicino possibile all'apparecchio) e smontare lo sportello per evitare che i bambini gio-cando possano subire scosse elettriche o chiudersi dentro l'apparecchio.
• Se questo nuovo apparecchio, che è dotato di guarnizioni magnetiche nelle sportello, va a sostituirne uno più vecchio avente sportello o coperchio con chiusure a molla, si deve renderere inutilizzabili tali chiusure prima di eliminare l'apparecchio sostituito, per evitare che

diventi una trappola mortale per i bambini.

1.2 Norme di sicurezza generali

AVVERTENZA!

Verificare che le aperture di ventilazione, sua sull'apparecchiatura che nella struttura da incasso, siano libero da ostruzioni.

• L'apparecchiatura è progettata per la conservazione domestica di alimenti e/ o bevande e usi affini:
• cucine di negozi, uffici e altri ambienti di lavoro;
• fattorie e clienti di hotel, motel e altri ambienti residenziali;
• bed and breakfast;
• catering e usi simili non di vendita.
• Non utilizzato dispositivi meccanici o altrmezzi artificiali per accelerare lo sbrinstitutiono.
  Non utilizzato altre apparecchiature elettriche (per esempio gelatiere) all'interno del frigorifero, salvo quella approvate per tale scopo dal produttore.
• Non danneggiare il circuito refrigerante.
• Il circuito refrigerante dell'apparecchia-tura contiene isobutano (R600a), un gas naturale con un elevato livello di compatibilità ambientale che, tuttavia, è inflammabile.

Durante il trasporto e l'installazione dell'apparecchiatura, assicurarsi che nessuno dei componenti del circuito refrigerante venga danneggiato.

In caso di danneggiamento del circuito refrigerante:

• evitare fiamme libero e scintille
• aerare bene il locale in cui si trovai l'apparecchiatura
• É pericoloso cancellare le specifiche o modificare il prodotto in qualunque modo. Un danneggiamento del cavo potrebbe provocare cortocircuito, incendi e/o scosse elettriche.

AVVERTENZA!

Tutti i componenti elettrici (cavo di alimentazione, spina, compressore) devono essere sostituiti da un technician certificato o da personale d'assistenza qualificato al fine di evitare di correre rischi.

1. Non collegare prolonghe al cavo di alimentazione.
2. Evitare che il lato posteriore dell'apparecchiatura possa schiacciare o danneggiare la spina, causandone il surriscaldamento con un seguente rischio di incendio.
3. La spina dell'apparecchiatura deve trovarsi in una posizione accessibile.
4. Evitare di tirare il cavo di alimentazione.
5. Se la presa elettrica non è perfettamente stabile, non insere la spina. Il collegamento potrebbe provocare scosse elettriche o create un rischio di incendio.

6. L'apparecchiatura non deve essere messa in funzione perché il coprilampada interno (se previsto).

7. Questa apparecchiatura è pesante.
   Procedere con cautela durante gli spostamenti.

8. Evitare di estrarre o di toccare gli alimenti riposti nel vano congelatore con le mani bagnate o umide; il contatto pottrebbe provocare abrasioni o ustioni da freddo.
9. Evitare un'esposizione prolungata del l'apparecchiatura alla luce solare diretta.
10. Le lampadine utilizzate in questa apparecchiatura (se previste) sono lampadi-ne speciali selezionate escludamente per elettrodomestici. Non sono adatte per l'illuminazione degli ambienti.

1.3 Uso quotidiano

• Non collocare pentole calde sulle parti in plastica dell'apparecchio.
  Non collocare gas e liquidi inflammabili nell'apparecchio, perché potrebbero esplodere.
• Evitare di appoggiare gli alimenti contro la presa d'aria situata nella parete po

steriore (per le apparecchiature di tipo no-frost)

Gli alimenti congelati non devono essere ricongelati una volta scongelati.
- Riporre gli alimenti surgelati preconfezionati secondo le istruzioni del produttore dell'alimento surgelato.
- Osservare rigorosamente i consiglio per la conservazione degli alimenti del produttore dell'apparecchio. Vedere le relative istruzioni.
Non collocare bevande gassate o frizzanti nelle scomparto congelatore perché creano pressione sul recipiente che cui esplodere danneggiando l'apparecchio.
- I ghiaccioli possono provocare bruciataure da gelo se consumati immediamente dopo averli tolti dall'apparecchio.

1.4 Pulizia e cura

• Prima della manutenzione, spegnere l'apparecchio e staccare la spina dalla presa.
  Non pulire I'apparecchio con oggetti metallici.
• Non usare oggetti appuntiti per rimuovere la brina dall'apparecchio. Usare un raschietto di plastica.
• Esaminare regolarmente il foro di scarico dell'acqua di sbrinamento nel frigori-fero. Se necessario, pulirlo. Se il foro è otturato, l'acqua si raccoglie sul fondo dell'apparecchio.

1.5 Installazione

Per il collegamento elettrico, seguire attendamente le istruzioni dei paragrafi corrispondenti.

• Disimballare l'apparecchio e assicurarsi che non presenti anni. Non collegare l'apparecchio se è danneggiato. Segnalare immediatamente gli eventuali anni al negotio in cui è stato acquistato. In quello caso conservare l'imbal-laggio.
• Si consiglia di attendere almeno due ore prima di collegare l'apparecchio per consentire all'olio di arrivare nel compressore.

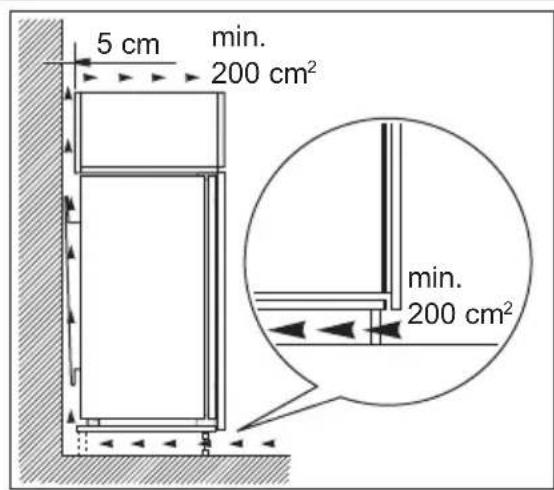

• Attorno all'apparecchio vi deve essere un'adeguata circolazione dell'aria, altri

menti si può surriscaldare. Per ottenere una ventilazione sufficiente seguire le istruzioni di installmente.

• Se possibile il retro dell'apparecchio dovrebbe essere posizionato contro una parete per evitare di toccare le parti calde o di rimanervi impigliati (compressore, condensatore), evitando così possibili scottature.
• L'apparecchio non deve essere posto vicino a radiatori o piani di cottura a gas.
• Installare l'apparecchio in modo che la presa rimanga accessible.
• Collegare solo a sorgenti d'acqua potabile (se è previsto un collegamento alla rete idrica).

1.6 Assistenza tecnica

Gli interventi elettrici sull'apparecchiatura devono essere eseguite escludamente da elettriciisti qualificati o da personale competente.
Gli interventi di assistenza devono essere eseguiti escludivamente da tecnici

Autorizzati eutilizzando solo ricambi originali.

1.7 Tutela ambientale

Questo apparecchio non contiene gas che potrebbero danneggiare lo strato di ozono nel circuito refrigerante o nei materiali isolanti. L'apparecchio non deve essere smaltito assieme ai rifiuti urbani e alla spazzatura. La schiuma dell'isolamento contiene gas inflammabili: lo smaltimento dell'apparecchio va eseguito secondo le prescrizioni vigenti da richiedere alle autorità locali. Evitare di dannegiare il gruppo refrigerante, specialmente nella parte posteriore vicino allo scambiatore di calorie. I materiali usati su questo apparecchio contrassegnati dal simbolo sono riciclabili.

2. PANNELLO DEI COMANDI

1 Display
2 TastoDrink Chill e tasting ON/OFF apparecchiatura
3 Tasto Temperatura più fresca
4 Tasto Temperatura piu calda
5 Tasto vano frigorifero
6 Tasto vano congelatore

7 TastoMode

E possibile modificare le impostazioni audio predefinite dei tasti e impostarle con un volume più alto, premendo contemporaneamente il tasto Mode e il tasto temperature più fresca per alcuni secondi. La modifica è reversible.

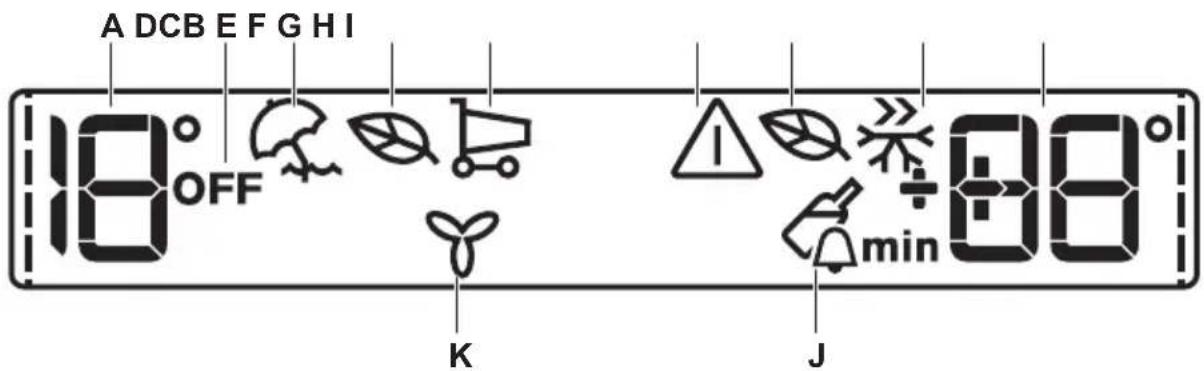

2.1 Display

A) Indicatore della temperatura del frigo-riferero
B) Spia OFF del frigorifero
c) Funzione HolidayMode
D) Modalità Eco frigorifero
E) ShoppingMode
F) Spia allarme
G) Modalità Eco congelatore
H) Modalità FastFreeze
I) Indicatore della temperatura del congelatore
J) Modalità DrinksChill
K) Modalità FreeStore

Dopo aver selezionato il vano frigorifero o congelatore si avvia l'animazione

Dopo aver selezionato la temperatura, l'animazione lampeggia per alcuni minuti.

2.2 Accensionedell'apparecchiatura

Per accendere l'apparecchiatura procedere come segue:

1. Inserire la spina nella presa di alimentazione.
2. Gli indicatori di temperatura visualizzano la temperatura impostata predefinita.

Se DEMO appeare sul display, l'apparecchiatura si trova in modalità dimostrazione:fare riferimento al paragrafo "COSA FARE SE...".

Per selezionare una temperatura diversa, consultare la sezione "Regolazione della temperature".

2.3 Spegnimento del frigorifero

Per spagnere il frigorifero:

1. Premere il tasting Fridge Compartment per alcuni secondi.
2. La spia OFF del frigorifero viene visualizzata.

2.4 Accensione del frigorifero

Per accendere il frigorifero:

1. Premere il tasto Fridge Compartment.

La spia OFF del frigorifero si spegne. Per selezionare una temperatura diversa, consultare la sezione "Regolazione della temperature".

2.5 Spegnimento

Per spagnere l'apparecchiatura, procedere come segue:

1. Premere il tasto ON/OFF dell'apparecchiatura per 3 secondi.
2. Il display si spegne.
3. Per scollegare l'apparecchiatura alla corrente elettrica, staccare la spina alla presa di alimentazione.

2.6 Regolazione della temperatura

Selezionare il vano frigorifero o congelatore.

Premere il tasto Temperatura per impostarla.

Impostare la temperatura predefinita:

• +4^ C per il frigorifero
• 18^ C per il congelatore

Gli indicatori della temperatura visualizzano la temperatura impostata.

La temperatura impostata verrà raggiunta entro 24 ore.

Dopo un'interruzione di corrente la temperature impostata rimane in memoria.

2.7 Funzione HolidayMode

Questa funzione consente di mantenere il frigorifero chiuso e vuoto durante un lungo periodo di vacanza perché si formino odori sgradevoli.

Quando si attiva la funzione Holiday, il vano frigorifero deve essere vuoto.

Per attivare la funzione:

1. Premere il tasto Mode finché non appare l'icona corrispondente.

L'indicatore della temperatura del frigorifero visualizza la temperature impostata.

Per disattivare la funzione:

1. Premere il tasto Mode per selezionare un'altra funzione o annullare.

La funzione si disattiva selezionando un'impostazione di temperatura per il frigorifero diversa.

2.8 EcoMode per il vano frigorifero e congelatore

Per una conservazione ottimale del cibo, selezionare EcoMode.

Per attivare la funzione:

1. Selezionare il vano frigorifero/congelatore.
2. Premere il tasting Mode finché non appare l'icona corrispondente.

L'indicatore della temperatura visua- lizza la temperatura impostata:
-per il frigorifero: +4^
-per il congelatore: - 18^

Per disattivare la funzione:

1. Selezionare il vano frigorifero/congelatore.
2. Premere il tasto Mode per selezionare un'altra funzione o annullare.

La funzione si disattiva selezionando una temperatura impostatadiversa.

2.9 ShoppingMode

Se occorre insertire una grande quantità di alimenti nel frigorifero, per esempio al ritorno alla spesa, è consigliabile attivare la funzione ShoppingMode per raffreddare più rapidamente gli alimenti introdotti nel frigorifero e non far intiepidire i cibi più presenti al suo interno.

Per attivare la funzione:

1. Premere il tasto Mode finché non appare l'icona corrispondente.
   La funzione ShoppingMode si disattiva automaticamente dopo circa 6 ore.
   Per disattivare la funzione prima dello spegnimento automatico:
2. Premere il tasto Mode per selezionare un'altra funzione o annullare.

La funzione si disattiva selezionando un'impostazione di temperatura per il frigorifero diversa.

2.10 Modalità FastFreeze

Per attivare la funzione:

1. Selezionare il vano congelatore.
2. Premere il tasto Mode finché non appare l'icona corrispondente.

Questa funzione si interrompe in modo automatico dopo 52 ore.

Per disattivare la funzione prima dello spegnimento automatico:

1. Selezionare il vano congelatore.
2. Premere il tasting Mode per selezionare un'altra funzione o annullare.

La funzione si disattiva selezionando un'impostazione di temperatura per il congelatore diversa.

2.11 Modalità DrinksChill

La modalità DrinksChill deve essere usata per impostare un segnale acustico in un preciso momento, utile per esempio quando una ricetta richiede il raffreddamento di alimentiisti per un certo periodo di tempo o quando è necessario un promemoria per non dimenticare le bottiglie messe in frigorifero per un raffreddamento rapido.

Per attivare la funzione:

1. Premere il tasting DrinkChill . Appare la spia DrinksChill . Il timer visualizza il valore impostato (30 minuti).
2. Premere il tasto Temperatura più fredda o Temperatura più calda per modificare il valore preimpostato del timer da 1 a 90 minuti.

3. Il Timer inizia a lampeggiare (min). Al termine del conto alla rovescia la spia DrinksChill lampeggia e viene emesso un segnale acustico:

4. Estrarre le eventuali bevande dal vano congelatore.

5. Premere il tasting DrinkChill per spe-gnere il segnale acustico e porre fine alla funzione.

Épossibledisattivarela funzione in qual-siasi momentodurante ilconto alla rove-scia:

1. Premere il tasting DrinkChill .
2. La spia DrinksChill si spegne. è possibile modificare l'ora in qualsiasi momento e prima della fine premendo il tasting Temperatura più fredda ed il tasting Temperatura più calda.

2.12 Allarme di alta temperatura

Un aumento di temperatura nel vano congelatore (per esempio a causa di una precedente interruzione dell'alimentazione elettrica) è indicato da:

• lampeggiamento degli indicatori di allarme e della temperatura del congelatore

• emissione di un segnale acustico. Per resettare l'allarme:

• Premere un taste qualsiasi.

• Il segnale acustico si spegne.

3. UTILIZZO QUOTIDIANO

3.1 Pulizia dell'interno

Prima di utilizzato l'apparecchio per la prima volta, lavare l'interno e gli accessori interni con acqua tiepida e un po' di sapone neutro in modo a togliere il tipico odore dei prodotti nuovi, quando asciugare accuratamente.

1. L'indicatore della temperatura del congelatore visualizza per alcuni secondi la temperatura più alta raggiunta, quando viene nuovamente visualizzata la temperatura impostata.
2. L'indicatore di allarme continua a lampegliare fino al ripristino delle condi-zioni normali.

Quando l'allarme si interrompe, I'indicatore di allarme si spegne.

2.13 Allarme porta aperta

Se la porta è lasciata aperta per alcuni minuti, viene emesso un segnale acustico. Le condizioni di allarme della porta aperta sono indicate da:

• indicatore allarme lampeggiante
• segnale acustico Al ripristino delle condizioni normali (porta chiusa), l'allarme si interrompe.

Durante l'allarme, il segnale acustico cui essere disattivato premendo qualsiasi tasto.

2.14 Modalità FreeStore

Per attivare la funzione:

1. Premere il tasto Mode finché non appare l'icona corrispondente.
   Per disattivare la funzione:
2. Premere il tastingo Mode per selezionare un'altra funzione o annullare.

Se la funzione è attivata automaticamente, la spia FreeStore viene visualizzata (fare riferimento a "Utilizzo quotidiano").

L'attivazione della modalità Free-Store aumento il consumo di energia.

Non usare detergenti corrosivi o pulveri abrasive che danneggiano le finiture.

3.2 Congelazione dei cibi freschi

Il vano congelatore è adatto alla congelazione di cibi freschi e alla conservazione a lungo termine di alimenti congelati e sur-gelati.

Per congelare alimenti freschi, attivare la funzione Action Freeze almeno 24 ore prima di introdurli nel vano congelatore.

Introduire gli alimenti da congelare nella parte superiore del vano congelatore, che rappresenta il punto più freddo.

La quantità massima di alimenti congelabile in 24 ore è riportata sulla targhetto, un'etichetta presente sulle pareti interne dell'apparecchiatura.

Ilprocessodicongelamento dura 24 ore: finché non è concluso,nonaggiungere altro cibo da congelare.

3.3 Conservazione dei surgelati

Al primo avvio o dopo un periodo di non utilizzato, lasciare in funzione l'apparecchia-tura per almeno 12 ore con la regolazione Action Freeze prima di introdurre gli ali-menti.

Per conservare grandi quantità di cibo, togliere dall'apparecchiatura tutti i cassetti e i cestelli e sistmare il cibo sui ripiani di raffreddamento per ottenere i migliorori risultati.

AVVERTENZA!

Accertare che il cibo non superi il limite di carico riportato a lato della sezione superiore (quando ap-

plicabile)

In caso di sbrinamento accidentale, per esempio a causa di un'interruzione dell'alimentazione elettrica, se l'alimentazione manca per un periodo superiore al valore indicato nella tabella dei dati technique sultempo di risalita", il cibo scongelato devese essere consumato rapidamente o cucinato immediatamente quindi ricongelato (doppo il raffreddamento).

3.4 Scongelamento

Prima dell'utilizzato, i cibi surgelati o conge-lati possono essere scongelati nel vano frigorifero o a temperatura ambiente, in funzione del tempo disponibile per questa operazione.

I pezzi piccoli possono addirittura essere cucinati ancora congelati, direttamente dal congelatore: in quello caso la cottura durera più a lungo.

3.5 Produzione di cubetti di ghiaccio

Questo appearecchio è equipaggiato con una o più vaschette per la produzione di cubetti di ghiaccio. Riempire d'acqua le vaschette quando insertirle nel vano congelatore.

Non usare strumenti metallici per rimuovere le vaschette dal conge-latore.

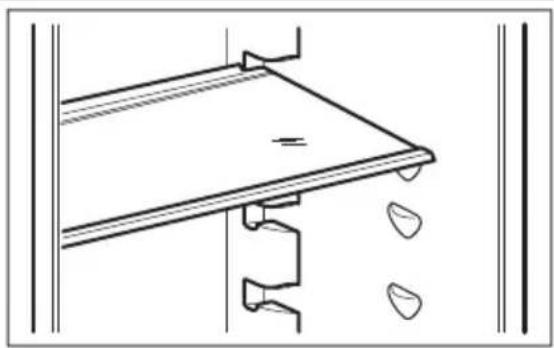

3.6 Ripiani rimovibili

Le guide presenti sulle pareti del frigorifero permiettono di posizionare i ripiani a diverse altezze.

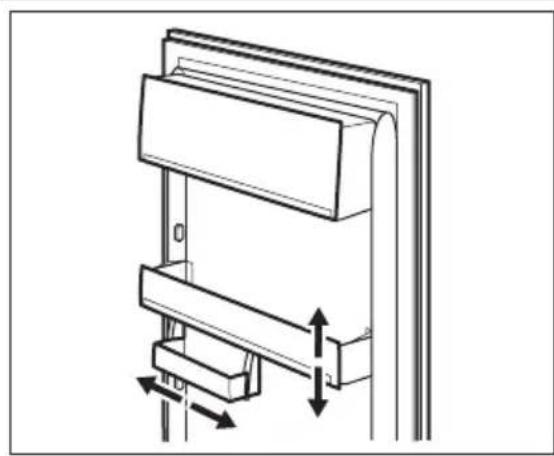

3.7 Posizionamento dei ripiani della porta

Per facilitare l'introduzione di alimenti di diverse dimensioni, i ripiani della porta possono essere posizionati ad altezze differenti.

Per regolare l'altezza, procedere come segue: tirare delicatamente il ripiano nella direzione individata delle frece fine a sganciarlo, quando riposizionarlo dove necessario.

3.8 FreeStore

Il vano frigorifero è dotato di un dispositorio che consente un rapido raffreddamento degli alimenti e una temperatura più uniforme nelle scomparto.

Il suddetto si avvia automaticamente quando necessario, ad esempio per un rapido recupero della temperatura dopo l'aperatura della porta o quando la temperatura ambiente è elevata.

Consente di accendere manualmente il dispositivo quando necessario (fare riferimento alla modalità FreeStore).

Il dispositivo FreeStore si interrompe quando si après la porta e si riavvia immediamenti dopo la chiusura della suddetta.

4. CONSIGLIE SUGGERIMENTI UTILI

4.1 Consigli per il risparmio energetico

Non après frequentlymente la porta e non lasciarla aperta più di quello asso- lutamente necessario.
- Se la temperatura ambiente è elevata, il termostato è impostato su una regolazione alta e l'apparecchio è a pieno carico, il compressore può funzionare in continuo causando la formazione di brina o ghiaccio sull'evaporatore. In quello caso, ruotare il termostato su una regolazione più bassa per consentire lo scongelamento automatico risparmiando così energia.

4.2 Consigli per la refrigerazione di cibi freschi

Per ottener i migliori risultati:

• non ripore nel frigorifero cibi caldi o li-quidi in fase di evaporazione
• coprire o avvolgere il cibo, in particolare se emana un odore forte
• posizionare il cibo in modo che l'aria possa circolare liberamente attorno adesso

4.3 Consigli per la refrigerazione

Consigli utili:

Carne (tutti i tipi): avvolgerla in sacchetti di politene e collocarla sul ripiano di vetro sopra il cassetto delle verdure.

Per motivi di sicurezza, conservarla in queste condizioni solo per uno o due giornani al massimo.

Cibi cucinati, piatti freddi ecc.: dovrebbere. ro essere coperti e possono essere collocati su qualsiasi ripiano.

Frutta e verdura: devono essere pulite accuratamente e poste negli apposti cassetti. I limoni, possono far scolorire le parti in plastica del frigorifero in caso di contatto. Si consiglia quindi di conservare gli agrumi in contentitori separati.

Burro e formaggio: dovrebbero essere posti in contentori ermetici speciali o avvolti in pellicole di alluminio o sacchetti di politene per escludere per quanto possibi-le l'aria.

Bottiglie: con il tappo ben chiuso, possono essere riposte sulla mensola portabottiglie.

Non conservare nel frigorifero banane, pa-tate, cipolle o aglio se non sono confezionati.

4.4 Consigli per il congelamento

Per unprocesso di congelamento ottmale,eco alcuni consigli importanti:

• la quantità massima di cibo che può essere congelata in 24 h è riportata sulla targhetto;
• il processo di congelamento dura 24 ore. In questo periodo nonaggiungere altri cibo da congelare;
• congelare solo alimenti freschi, di ottima qualità e accuratamente puliti;
• preparare il cibo in piccole porzioni per consentire un congelamento rapido e completinge e per scongelare in seguito solo la quantità necessaria;
• avolgere il cibo in pellicole di alluminio o in politene e verificare che i pacchetti siano ermetici;
  non lasciare che cibo fresco non congelato entri in contatto con quello giagcongelato, per evitare un aumento della temperature in quest'ultimo;
• i cibi magri si conservano meglio e più a lungo di quelli grassi; il sale riduce il periodo di conservazione del cibo;
• i ghiaccioli, se consumati immediamente dopo la rimozione dal vano congelatore, possono causare ustioni da congelamento della pelle;
• si consiglia di riportare la data di conge-lamento su agli singolo pacchetto per riuscire a tenere traccia del tempo di conservazione;

4.5 Consigli per la conservazione dei surgelati

Per ottener risultati ottimali

• Controllare che i surgelati esposti nei punti vendita non presentino segni di interruzione della catena del freddo

• Il tempo di trasferimento dei surgelati dal punto vendita al congelatore domestico deve essere il più breve possibile;

• Non après frequentlymente la porta e limitare il più possibile i tempi di aperture;

• Una volta scongelati, gli alimenti si detioriano rapidamente e non possono essere ricongelati;

• Non superare la durata di conservazione indicatorata sulla confezione.

5. PULIZIA E CURA

ATTENZIONE

Staccare la spina dell'apparecchio prima di eseguire lavori di manutenzione.

Questo appearecchio contiene idrocarburi nell'unità di raffreddamento; la manutenzione e la ricarica devono pertanto essere effettuate esclusivamente da tecnici autorizzati.

5.1 Pulizia periodica

L'apparecchio deve essere pulito regolarmente:

• Pulire l'interno e gli accessori con acqua tiepida e un po' di sapone neutro.
• Controllare regolarmente le guarnizioni della porta e verificare che siano pulite e prive di residui.
• Risciacquare e asciugare accuratamente.

Non tirare, spostare o danneggiare tubi e/o cavi all'interno dell'apparecchio.

Non usare mai detergenti, polveri abrasive, prodotti per la pulizia con una forte profumazione o cere lucidanti per pulire l'internalo, in quanto danneggiano la superficie e lasciano un odore forte.

Pulire il condensatore (griglia nera) e il compressore sul retro dell'apparecchio con una spazzola. Questa operazione glierera le prestazioni dell'apparecchiatura riducendone i consumi di energia.

Non danneggiare ilsystema di raffreddamento.

Molti detergenti per cucine dimarca contengono sostanze chimiche in grado di attaccare/danneggiare la plastica impiegata in quello appearecchio. Per quello motivosi raccomanda di pulire l'involucro esterno dell'apparecchio solo con acqua calda con un po'di liquido detergente.

Dopo la pulizia, ricollegare l'apparecchio alla rete di alimentazione.

5.2 Sbrinamento del vano frigorifero

Durante l'uso normale, la brina viene eliminata automaticamente dall'evaporatore del vano frigoriferogni volta che il motocompressore si arresta. L'acqua di sbrinamento giungeattraverso un foro di scarico in un apposto recipientte postosul retro dell'apparecchiatura, sopra il motocompressore, dove evora
Eimportante pulire periodicamente il foro di scarico dell'acqua di sbrinamento, situato al centro del canale sulla parete posteriorie, per evitare che I'accua fuoriesca sugli alimenti.

5.3 Sbrinamento del congelatore

Ènormale che sui ripiani del congelatore e intorno allo scomparto superiore si formi, col tempo, uno strato di brina.

Quando tale strato raggiunge uno spessore di circa 3 - 5 mm, è necessario procedere allo sbrinamento del vano conge-latore.

Circa 12 ore prima dello sbrinamento, impostare il termostato su una regolazione più alta per accumulare una riserva di freddo sufficiente per l'interruzione del funzionamento

Per rimuovere la brina, procedere come segue:

1. Spagnere l'apparecchiatura.
2. Rimuovere i surgelati, avvolgerli in alcuni strati di carta di giornale e riporli in un luogo fresco.

ATTENZIONE

Non toccare il cibo congelato con le mani bagnate. Le mani potrebbero aderire all'alimento congelato.

1. Lasciare la porta aperta.

Per accelerare il processo di sbrinamento, collocare un recipiente di acqua calda nel vano congelatore. Rimuovere inoltre i pezzi di ghiaccio che si staccano prima che lo sbrinamento sia completo.

1. Una volta completato lo sbrinamento, asciugare accuratamente l'interno.

2. Accendere l'apparecchiatura.

3. Dopodueotre ore,reintrodurre nelenvano il cibo precedentemente rimossso

Per rimuovere la brina dal rivestimento interno, non usare utensili metallici appuntiti che possano danneggiarlo.

Non usare dispositivi meccanici o altri mezzi artificiali non raccomandati dal produttore allo scopo di accelerare il processo di sbrinamento.

Un aumento della temperature dei surgelati durante lo sbrinamentocould ridurre la loro durata di conservazione.

5.4 Periodi di inutilizzo

Quando l'apparecchio non è utilizzato per lunghi periodi, adottare le seguenti precauzioni:

• scollegare l'apparecchio alla rete elettrica
• rimuovere tutto il cibo
• sbrinare (se necessario) e pulire l'apparecchiatura e tutti gli accessori
• lasciare la/e porta/e socchiusa/e per evitare odori sgradevoli.

Se l'apparecchio rimane acceso, chiedere a qualcuno di controllare agli tanto per evitare che il cibo contentuto marcisca in caso di interruzione dell'alimentazione elettrica.

6. COSA FARE SE...

AVVERTENZA!

Prima di eseguire la ricerca guasti, estrarre la spina alla presa di alimentazione.

Le operazioni di ricerca guasti, non descritte nel presente manuale, devono essere eseguite esclusivamente da elettriciisti qualificati o da personale competente.

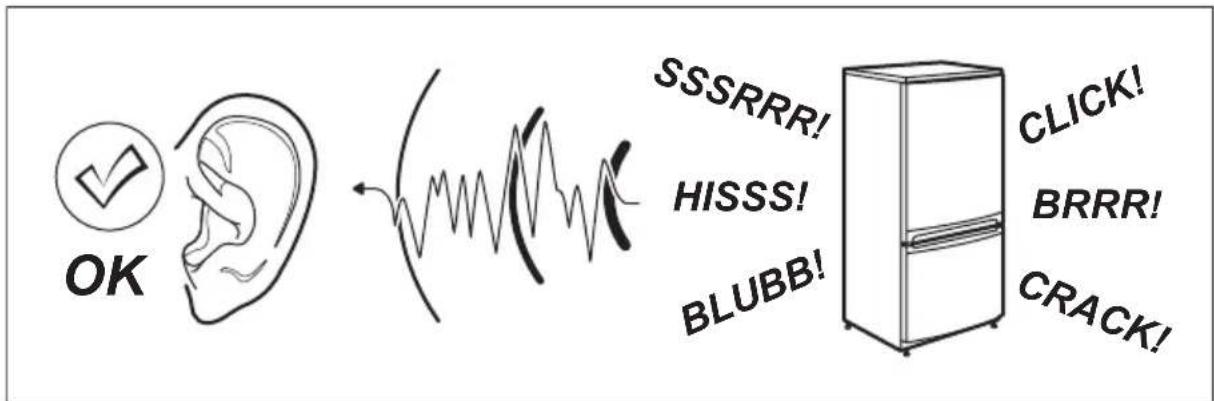

Durante I'uso alcuni rumori di funzionamento (come quelli del compressore o del circuito refrigerante) sono da considerarsi normali.

Problema Causa possibile Soluzione
L'apparecchiatura non funziona. La lampadina non si accende.	L'apparecchiatura è spon-ta.	Accendere l'apparecchiatu-ra.
La spina non è inserita correttamente nella presa di alimentazione.	Inserire correttamente la spina nella presa di alimentazione.
L'apparecchiatura non ri-ceve corrente. Assenza di tensione nella presa di ali-mentazione.	Collegare alla presa di ali-mentazione un'altra appa-recchiatura elettrica. Rivolgersi ad un elettricista qualificato.
Viene emesso un se-gnale acustico.	La temperature nel vano congelatore è troppo alta.	Fare riferimento alla sezione "Allarme temperature ec-cessiva"
La lampadina non si accende.	La lampadina è in modalità stand-by.	Chiudere e riapriere la porta.
La lampadina è difettosa. Fare riferimento alla sezione "Sostituzione della lampadi-na".
Il compressore ri-mane sempre in fun-zione.	La temperature non è im-postata correttamente.	Impostare una temperature superiore.
La porta non è chiusa cor-rettamente.	Consultare la sezione "Chiusura della porta".
La porta viene aperta trop-po frequently.	Limitare il più possibile il tempo di aperture della por-ta.
La temperature degli ali-menti è troppo alta.	Prima diMETTERA a conser-vare gli alimenti, lasciarli raf-freddare a temperatura am-biente.
La temperature ambiente è troppo alta.	Abbassare la temperature ambiente.
Scorre acqua sul pannello posteriore del frigorifero.	Durante lo sbrinamento automatico, la brina che si forma sul pannello posteriore si scioglie.	Non si tratta di un'anomalia.
All'interno del frigo-riferro scorre acqua.	Lo scarico dell'accua è ostruito.	Pulire lo scarico dell'accua.
Gli alimenti impediscono all'accua di fluire nell'ap-posito collettore.	Evitare di disporre gli aliamenti a diretto contatto con il pannello posteriore.
Scorre acqua sul pavimento.	L'accua di sbrinamento non viene scarcata nella bacinella di evaporazione posta sopra il compresso-re.	Collegare lo scarico dell'accua di sbrinamento alla ba-cinella di evaporazione.
La temperature al-l'interno dell'appa-recchiatura è troppo Bassa.	Il regolatore della tempera-tura non è impostato cor-rettamente.	Impostare una temperatura superiore.
La temperature al-l'interno dell'appa-recchiatura è troppo alta.	Il regolatore della tempera-tura non è impostato cor-rettamente.	Impostare una temperatura inferiore.
Sono stati introdotti molti alimenti contemporanea-mente.	Introduire gli alimenti un po- co alla volta.
La temperature nel frigorifero è troppo alta.	L'aria fredda non circola correttamente all'interno dell'apparecchiatura.	Adottare le misure necessa-rie per garantire una corret- ta circolazione dell'aria fred- da.
La temperature nel vano congelatore è troppo alta.	I prodotti sono troppo vici- ni tra loro.	Disporre i prodotti in modo da consentire una corretta circolazione dell'aria fredda.
Si forma troppa bri-na.	Gli alimenti non sono av-volti correttamente.	Avvolgere correttamente gli alimenti.
La porta non è chiusa cor-rettamente.	Consultare la sezione "Chiusura della porta".
Sul display della temperature è visua-lizzato un quadrato superiore o inferio-re.	Si è verificato un erre-durante la misurazione della temperatura.	Contattare il Centro di Assi-stenza (ilsystema refrigeran- te continuera a tenere gli alimenti freddi, ma non sare possibile regolare la tempe- ratura).
Sul display compare DEMO.	L'apparecchiatura è in modalità dimostrazione (DEMO).	Tenere il tasting Luce premuto per circa 10 sec., finché non si sente un suono prolongato provenire dal cicalino e il display si spelgne per un tempo brevissimo: l'apparecchiatura inizia a funzionale regolarmente.

6.1 Sostituzione della lampadina

L'apparecchiatura è dotata di una lampadina interna a LED a lunga durata. Solo al servizio assistenza è permesso sostituire l'impianto d'illuminazione. Contatare il Centro di assistenza locale.

6.2 Chiusura della porta

1. Pulire le guarnizioni della porta.

2. Se necessario, regolare la porta. Vedere "Installazione".

3. Se necessario, sostuire le guarnizioni della porta difettose. Contattare il Centro di assistenza locale.

7. INSTALLAZIONE

AVVERTENZA!

Leggere conattenzione le "Informazioni per la sicurezza" per la vostra sicurezza e per il corretto funzionamento dell'apparecchio prima di procedere all'infallazione.

7.1 Posizionamento

Installare quello apparecchio in un punto in cui la temperature ambiente corrisponda alla classe climatica indica sulla sua targhetto:

Classe Temperatura ambiente clima-tica

SN da + 10°C a + 32°C

N da + 16°C a + 32°C

ST da + 16°C a + 38°C

T da + 16°C a + 43°C

7.2 Collegamento elettrico

Prima di inserire la spina, verificare che la tensione e la frequenza riportate sulla targhetta corrispondano ai valori della rete elettrica domestica.

L'apparecchio deve essere collegato a massa. La spina del cavo di alimentazione è dotata di un contatto a tale scopo. Se la presa della rete elettrica domestica non è collegata a massa, collegare l'apparecchio ad una massa separata in conformità alle norme relative alla corrente, consul- tando un elettricista qualificato.

Il fabbricante declina qualsiasi responsabilità se le precauzioni suddette non sono rispetto.

Il presente apparecchio è conforme alle dirrettive CEE.

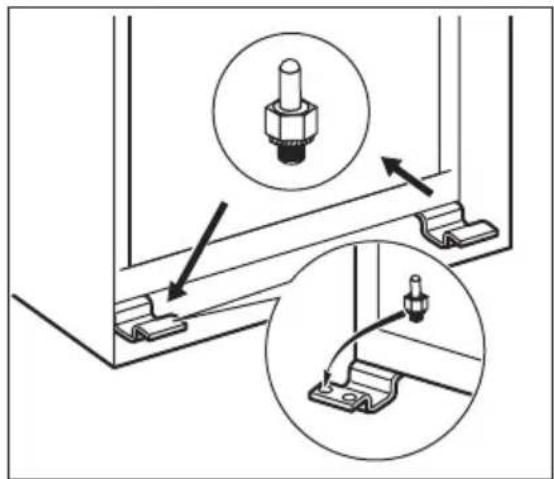

7.3 Possibilità di invertire la porta

la porta dell'apparecchiatura si保税e versus destra. Per aprire la porta verso sinistra, prima di installare l'apparecchiatura eseguire queste operazioni:

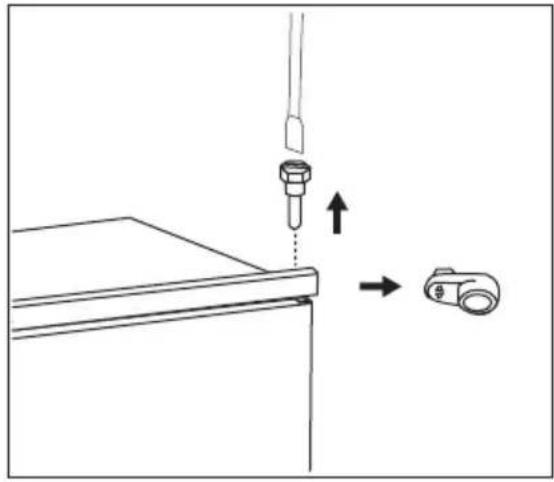

• Allentare e rimuovere il perno superiore.
• Rimuovere la porta superiore.
  Rimuovere il distanziale.

• Allentare la cerniera centrale.
  Rimuovere la porta inferiore.

• Allentare e rimuovere il perno inferiore.
  Sul lato opposto:
• Serrare il perno inferiore.
  Installare la porta inferiore.
• Serrare la cerniera centrale.
  Installare il distanziatore.
• Installare la porta superiore.
• Serrare il perno superiore.

7.4 Requisiti di ventilazione

Il flusso d'aria dietro l'apparecchiatura de-ve essere sufficie.

7.5 Installazione dell'apparecchiatura

ATTENZIONE

Accertarsi che il cavo di rete sia libero da ostacoli.

Seguire i seguenti passaggi:

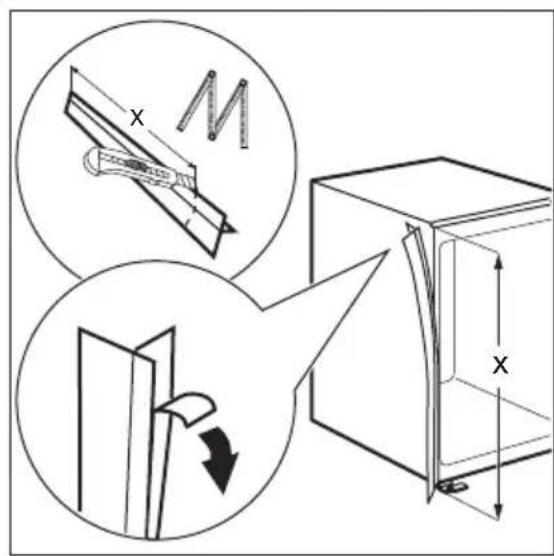

Se necessario, tagliare la striscia sigillante adesiva e applicarla come illustrato in figura.

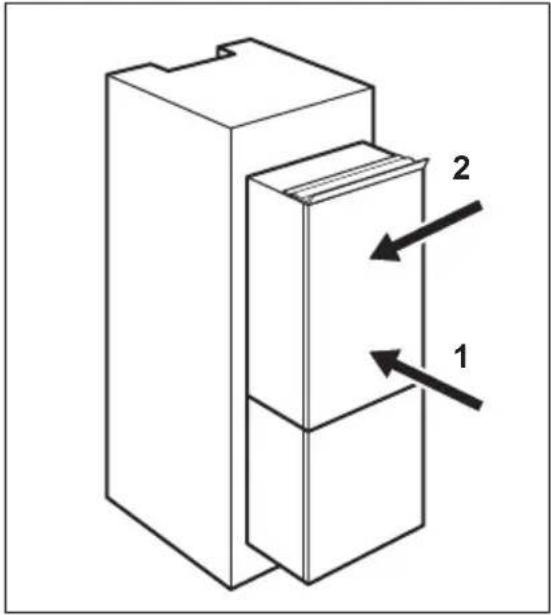

Installare l'apparecchiatura nella nicchia. Spingere l'apparecchiatura in direzione della freccia (1) finché la mascherina superiore si arresta contro il mobile da cucina.

Spingere l'apparecchiatura in direzione della freccia (2) contro il mobile sul lato opposto rispetto alla cerniera.

Posizione correttamente l'apparecchiatura nella nicchia.

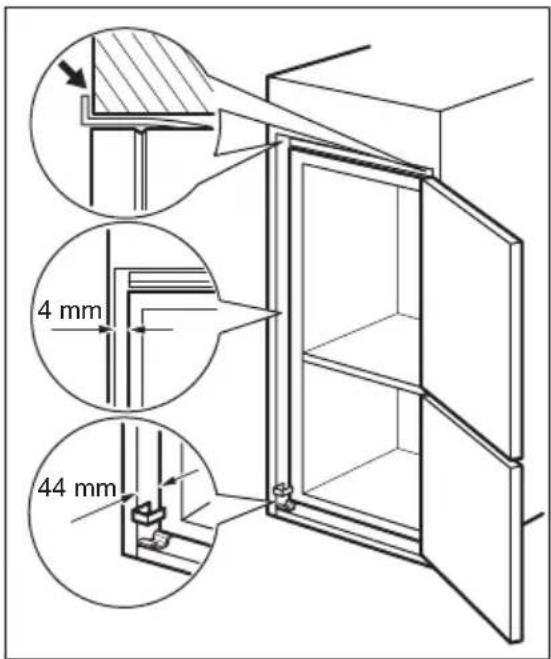

Assicurarsi che la distanza tra l'apparecchiatura ed il bordo anteriore dell'armadio sia di 44 mm.

Il copricerniera inferiore (incluso nel sacchetto degli accessori) permette di controllare che la distance fra l'apparecchia-tura ed il mobile della cucina sia corretta.

Accertarsi che lo spazio fra l'apparecchiatura e il mobile sia di 4 mm.

Apriere la porta. Applicare il copricerniera inferiore.

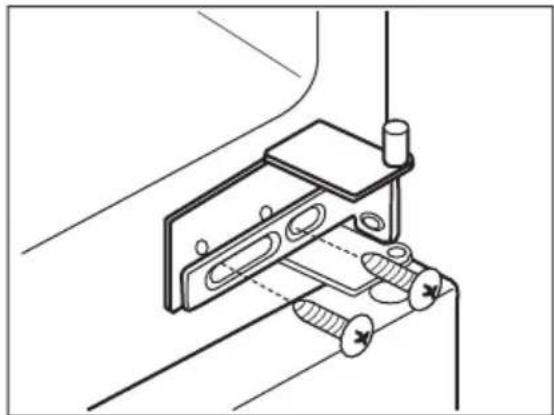

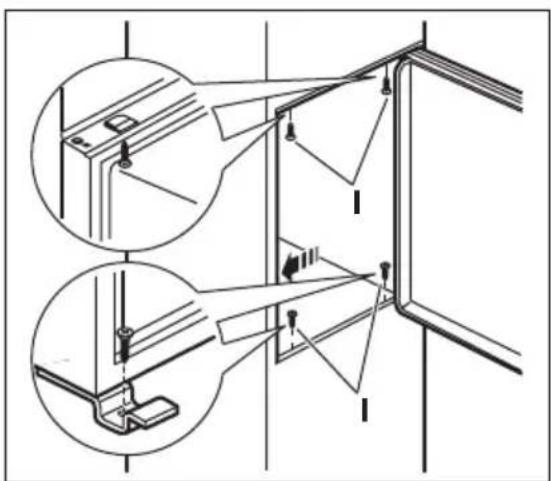

Fissare I'apparecchiatura nella nicchia con 4 viti.

Rimuovere la parte appropriata del copricerniera (E). Accertarsi di rimuovere la parte DESTRA per la cerniera di destra, o la parte SINISTRA per quella di sinistra.

Applicare i cappucci (C, D) a coprigiunti e fori delle cerniere.

Installare la griglia di sfiato (B).

Applicare i copricerniera (E).

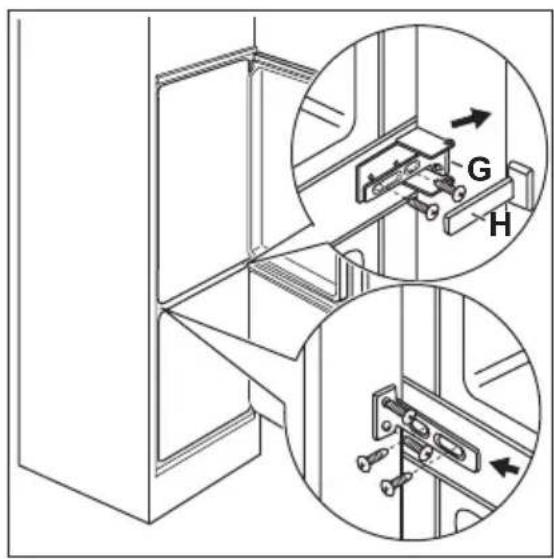

Collegare l'apparecchiatura lateramente alla parete laterale del mobile da cucina:

1. Allentare le viti della parte (G) e spostare la parte (G) sino alla parete laterale del mobile.
2. Serrare nuovamente le viti della parte (G).
3. Fissare la parte (H) alla parte (G).

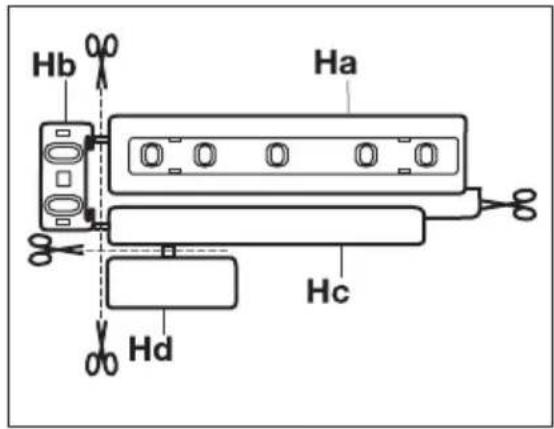

Staccare le parti (Ha), (Hb), (Hc) e (Hd).

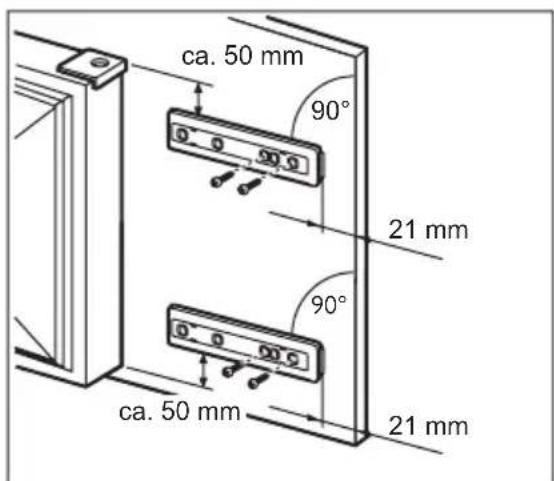

Installare la parte (Ha) sul lato interno della porta del mobile.

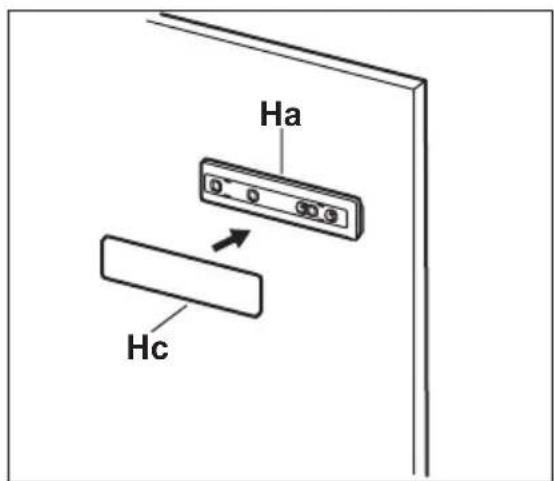

Spingere la parte (Hc) sulla parte (Ha).

Apriere la porta dell'apparecchiatura e l'anta del mobile da cucina con un'angolazione di 90^

Inserire il quadratino (Hb) nella guida (Ha).

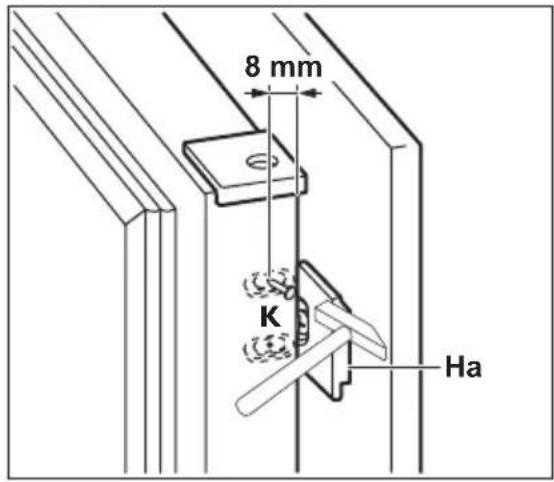

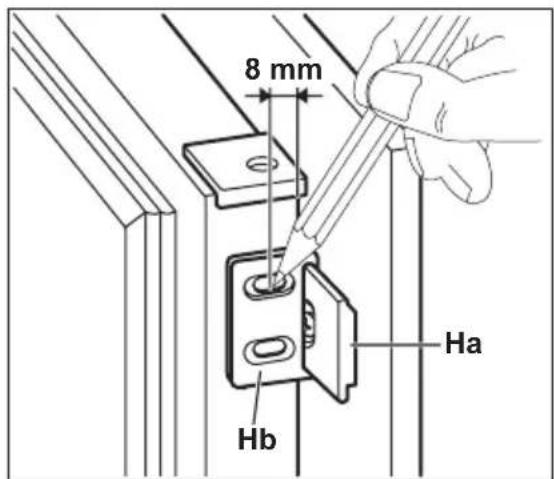

Unire la porta dell'apparecchiatura alla porta del mobile e marcare i fori.

Togliere le staffe e segnare la posizione in cui deve essere inserto il chiodo (K) ad una distanza di 8 mm dal bordo esterno della porta.

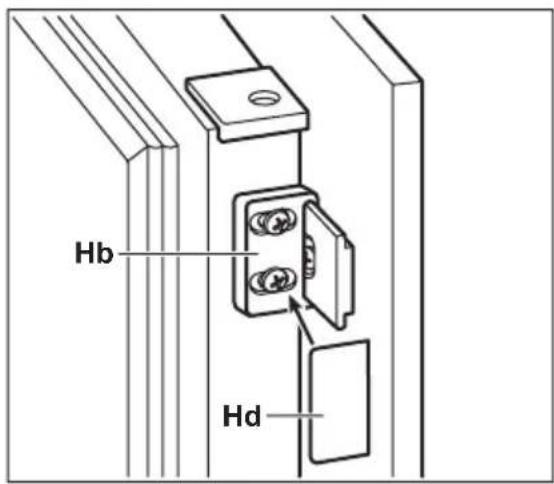

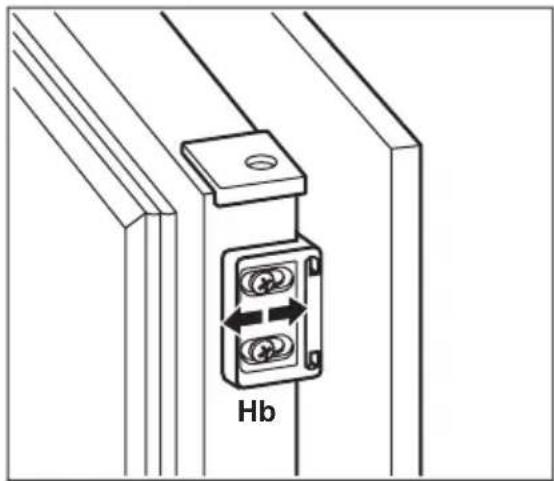

Riappicare il quadratino sulla guida e fissarlo con le viti in dotazione. Allineare lo sportello del mobile da cucina con quello dell'apparecchiatura regolando la parte (Hb).

Premere la parte (Hd) sulla parte (Hb). Eseguire un controllo finale per accertarsi che:

• tutte le viti siano serrate.
• la striscia sigillante sua fissata saldamente all'unità;
• la porta si apra e si chiuda correttamente.

8. RUMORI

Durante l'uso, alcuni rumori di funzionamento (come quelli del compressore o del circuito refrigerante) sono da considerarsi normali.

9. DATI TECHNICI

Dimensioni della rientranza

Altezza 1780 mm

Larghezza 560 mm

Profondità 550 mm

Tempo di risalita 22 ore

Tensione 230 - 240 V

Frequenza 50 Hz

Si consiglia di mantenere una profundità di 560 mm per la cavity dell'apparecchia-tura. Se la profundità risulta inferiore, il consumo di energia aumenta leggermente.

I dati tecnici sono riportati sulla targhetta dei dati, applicata sul lato sinistro interno dell'apparecchiatura, e sull'etichetta dei valori energetici.

10. CONSIDERAZIONI AMBIENTALI

Riciclare materiali con il symbolo

Buttare I'imballaggio negli appositi
contenitori per il risciclaggio.
Aiutare a proteggere I'ambiente e la salute
umana e a riciclare rifiuti derivanti da
apparecchiature elettriche ed elettroniche.
Non smaltire le apparecchiature che
riportano il significo insieme ai normali

rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.

Electrolux e WWF insieme per uno sviluppo sostinibile

ÍNDCICE DE MATERIALIAS

1. INSTRUCCIONES DE SEGURIDAD 49
   2.PANEL DE MANDOS 51
   3.USO DIARIO 54
2. CONSEJOS UTILES 56
3. MANTENIMIENTO Y LIMPIEZA 58
4. QUE HACER SI 59
5. INSTALLACION 62
6. RUIDOS 68
   9.DATOSTECNICOS 70

PENSAMOS EN USTED

Gracias por adquirir un producto Electrolux. Ha escogido un producto que contiene décadas de experiencia e innovación profesionales. Ingenioso y Elegant, se ha dibnado pensando en usted. Así que, siempre que lo utilizes pueda tener la calidad de queSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEO SEOEEOSE

cuito, un incendio o una descarga electrica.

ADVERTENCIA

Para encender el frigorifico:

1. Pulse la tecla Fridge Compartment. El indicator de frigorífico OFF se apaga.
