MANUALE UTENTE FI2211V REX

Grazie per aver acquistato un'apparecchiatura Electrolux. Avete scelto un prodotto che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è stato progettato pensando a voi. Quindi, in qualsiasi momento desiderate utilizzarlo, potete esser certi di ottenere sempre i migliori risultati.

Benvenuti in Electrolux.

Visitate il nostro sito web per:

ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza.

www.electrolux.com

registrare il vostro prodotto e ricevere un servizio migliore:

acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura:

www.electrolux.com/shop

SERVIZIO CLIENTI E MANUTENZIONE

Consigliamo sempre l'impiego di ricambi originali.

Quando si contatta l'Assistenza, accertarsi di disporre dei seguenti dati.

Le informazioni si trovano sulla targhetta di identificazione. Modello, numero dell'apparecchio (PNC), numero di serie.

Avvertenza / Attenzione - Importanti Informazioni di Sicurezza

Informazioni e consigli generali

Informazioni in materia di sicurezza ambientale

Con riserva di modifiche.

1. ⚠️ ISTRUZIONI DI SICUREZZA

Per garantire un impiego corretto e sicuro dell'apparecchio, prima dell'installazione e del primo utilizzo leggere con attenzione il libretto istruzioni, inclusi i suggerimenti e le avvertenze. Per evitare errori e incidenti, è importante garantire che tutte le persone che utilizzano l'apparecchio ne conoscano il funzionamento e le caratteristiche di sicurezza. Conservare queste istruzioni e accertarsi che rimangano unite all'apparecchio in caso di vendita o trasloco, in modo che chiunque lo utilizzi sia correttamente informato sull'uso e sulle norme di sicurezza.

Per la sicurezza delle persone e delle cose osservare le precauzioni indicate nelle presenti istruzioni per l'utente, il produttore non è responsabile dei danni provocati da eventuali omissioni.

1.1 Sicurezza dei bambini e delle persone fragili

- Questo apparecchio non deve essere usato da persone, bambini inclusi, con ridotte capacità fisiche, sensoriali o psichiche, oppure prive di conoscenza e esperienza, a meno che non siano state istruite all'uso dell'apparecchio da parte dei responsabili della loro sicurezza, oppure sotto vigilanza di questi.

I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.

- Tenere i materiali di imballaggio al di fuori della portata dei bambini. Alcuni materiali possono creare rischi di soffocamento.

- Qualora l'apparecchio venga demolito, estrarre la spina dalla presa, tagliare il cavo di collegamento (il più vicino possibile all'apparecchio) e smontare lo sportello per evitare che i bambini giocando possano subire scosse elettriche o chiudersi dentro l'apparecchio.

- Se questo nuovo apparecchio, che è dotato di guarnizioni magnetiche nello sportello, va a sostituirne uno più vecchio avente sportello o coperchio con chiusure a molla, si deve rendere inutilizzabili tali chiusure prima di eliminare l'apparecchio sostituito, per evitare che

diventi una trappola mortale per i bambini.

1.2 Norme di sicurezza generali

AVVERTENZA!

Verificare che le aperture di ventilazione, sia sull'apparecchiatura che nella struttura da incasso, siano libere da ostruzioni.

- L'apparecchiatura è progettata per la conservazione domestica di alimenti e/o bevande e usi affini:

– cucine di negozi, uffici e altri ambienti di lavoro;
- fattorie e clienti di hotel, motel e altri ambienti residenziali;
- bed and breakfast;
- catering e usi simili non di vendita.

- Non utilizzare dispositivi meccanici o altri mezzi artificiali per accelerare lo sbrinamento.

- Non utilizzare altre apparecchiature elettriche (per esempio gelatiere) all'interno del frigorifero, salvo quelle approvate per tale scopo dal produttore.

- Non danneggiare il circuito refrigerante.

- Il circuito refrigerante dell'apparecchiatura contiene isobutano (R600a), un gas naturale con un elevato livello di compatibilità ambientale che, tuttavia, è infiammabile.

Durante il trasporto e l'installazione dell'apparecchiatura, assicurarsi che nessuno dei componenti del circuito refrigerante venga danneggiato.

In caso di danneggiamento del circuito refrigerante:

• evitare fiamme libere e scintille
• aerare bene il locale in cui si trova l'apparecchiatura

- È pericoloso cambiare le specifiche o modificare il prodotto in qualunque modo. Un danneggiamento del cavo potrebbe provocare cortocircuiti, incendi e/o scosse elettriche.

AVVERTENZA!

Tutti i componenti elettrici (cavo di alimentazione, spina, compressore) devono essere sostituiti da un tecnico certificato o da personale d'assistenza qualificato al fine di evitare di correre rischi.

1. Non collegare prolunghe al cavo di alimentazione.
2. Evitare che il lato posteriore dell'apparecchiatura possa schiacciare o danneggiare la spina, causandone il surriscaldamento con un conseguente rischio di incendio.
3. La spina dell'apparecchiatura deve trovarsi in una posizione accessibile.
4. Evitare di tirare il cavo di alimentazione.
5. Se la presa elettrica non è perfetta- mente stabile, non inserire la spina. Il collegamento potrebbe provocare scosse elettriche o creare un ri- schio di incendio.

6. L'apparecchiatura non deve essere messa in funzione senza il coprilampada interno (se previsto).

7. Questa apparecchiatura è pesante. Procedere con cautela durante gli spostamenti.

8. Evitare di estrarre o di toccare gli alimenti riposti nel vano congelatore con le mani bagnate o umide; il contatto potrebbe provocare abrasioni o ustioni da freddo.
9. Evitare un'esposizione prolungata dell'apparecchiatura alla luce solare diretta.
10. Le lampadine utilizzate in questa apparecchiatura (se previste) sono lampadine speciali selezionate esclusivamente per elettrodomestici. Non sono adatte per l'illuminazione degli ambienti.

1.3 Uso quotidiano

• Non collocare pentole calde sulle parti in plastica dell'apparecchio.
• Non collocare gas e liquidi infiammabili nell'apparecchio, perché potrebbero esplodere.
• Evitare di appoggiare gli alimenti contro la presa d'aria situata nella parete po-

steriore (per le apparecchiature di tipo no-frost)

• Gli alimenti congelati non devono essere ricongelati una volta scongelati.
• Riporre gli alimenti surgelati preconfezionati secondo le istruzioni del produttore dell'alimento surgelato.
• Osservare rigorosamente i consigli per la conservazione degli alimenti del produttore dell'apparecchio. Vedere le relative istruzioni.
• Non collocare bevande gassate o frizzanti nello scomparto congelatore perché creano pressione sul recipiente che può esplodere danneggiando l'apparecchio.
• I ghiaccioli possono provocare brucia-ture da gelo se consumati immediata-mente dopo averli tolti dall'apparecchio.

1.4 Pulizia e cura

• Prima della manutenzione, spegnere l'apparecchio e staccare la spina dalla presa.
• Non pulire l'apparecchio con oggetti metallici.
• Non usare oggetti appuntiti per rimuovere la brina dall'apparecchio. Usare un raschietto di plastica.

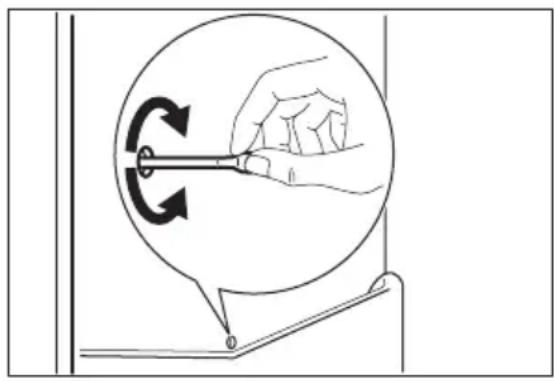

• Esaminare regolarmente il foro di scarico dell'acqua di sbrinamento nel frigori-fero. Se necessario, pulirlo. Se il foro è otturato, l'acqua si raccoglie sul fondo dell'apparecchio.

1.5 Installazione

Per il collegamento elettrico, se- guire attentamente le istruzioni dei paragrafi corrispondenti.

• Disimballare l'apparecchio e assicurarsi che non presenti danni. Non collegare l'apparecchio se è danneggiato. Segnalare immediatamente gli eventuali danni al negozio in cui è stato acquista-to. In questo caso conservare l'imballaggio.
• Si consiglia di attendere almeno due ore prima di collegare l'apparecchio per consentire all'olio di arrivare nel compressore.

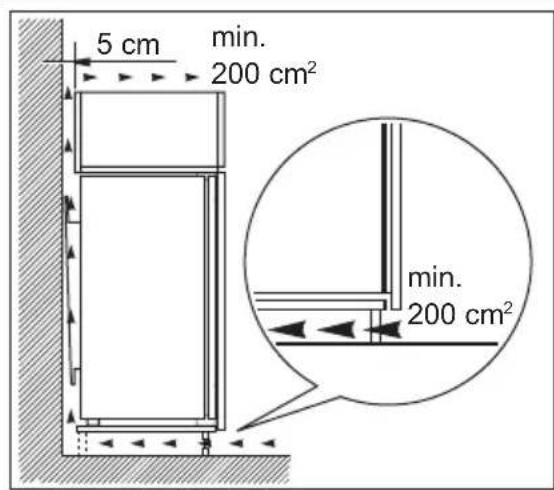

• Attorno all'apparecchio vi deve essere un'adeguata circolazione dell'aria, altri-

menti si può surriscaldare. Per ottenere una ventilazione sufficiente seguire le istruzioni di installazione.

• Se possibile il retro dell'apparecchio dovrebbe essere posizionato contro una parete per evitare di toccare le parti calde o di rimanervi impigliati (compressore, condensatore), evitando così possibili scottature.
• L'apparecchio non deve essere posto vicino a radiatori o piani di cottura a gas.
• Installare l'apparecchio in modo che la presa rimanga accessibile.
• Collegare solo a sorgenti d'acqua potabile (se è previsto un collegamento alla rete idrica).

1.6 Assistenza tecnica

• Gli interventi elettrici sull'apparecchiatura devono essere eseguiti esclusivamente da elettricisti qualificati o da personale competente.
  • Gli interventi di assistenza devono essere eseguiti esclusivamente da tecnici

autorizzati e utilizzando solo ricambi originali.

1.7 Tutela ambientale

Questo apparecchio non contiene gas che potrebbero danneggiare lo strato di ozono nel circuito refrigerante o nei materiali isolanti. L'apparecchio non deve essere smaltito assieme ai rifiuti urbani e alla spazzatura. La schiuma dell'isolamento contiene gas infiammabili: lo smaltimento dell'apparecchio va eseguito secondo le prescrizioni vigenti da richiedere alle autorità locali. Evitare di danneggiare il gruppo refrigerante, specialmente nella parte posteriore vicino allo scambiatore di calore. I materiali usati su questo apparecchio contrassegnati dal simbolo sono riciclabili.

2. USO DELL'APPARECCHIO

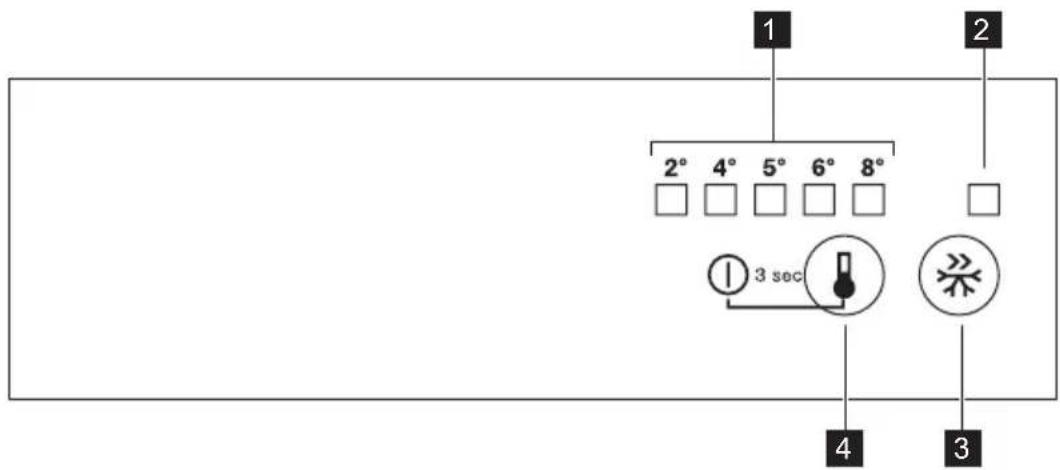

1 2 2° 4° 5° 6° 8° 3 sec 4 3

1 Indicatore LEDdella temperatura
2 SpiaFast Freeze
3 TastoFast Freeze
4 Regolatore di temperatura
Tasto ON/OFF

2.1 Accensione

Inserire la spina nella presa a muro. Premere il tasto regolatore della temperatura se tutti LED sono spenti.

2.2 Spegnimento

Continuare a premere il tasto regolatore della temperatura per 3 sec.

Tutte le spie si spengono.

2.3 Regolazione della temperatura

Per mettere in funzione l'apparecchiatura, procedere come segue:

- Premere il tasto regolatore della temperatura fino a quando non si accende il LED corrispondente alla temperatura desiderata. La selezione è progressiva, variando da 2°C a 8°C.

Alla prima pressione del tasto, l'impostazione attuale LED continua a lampeggiare.

Ad ogni pressione del tasto, la temperatura impostata si muove di 1 posizione sulla destra. Il LED corrispondente lampeggerà per un breve intervallo.

Premere il tasto di impostazione diverse volte fino a che non viene selezionata la temperatura richiesta. L'impostazione viene fissata

Impostazione più fredda: +2°C Impostazione più calda: +8°C In condizioni normali, si consiglia di utilizzare una regolazione media.

Tuttavia, è importante ricordare che la temperatura all'interno dell'apparecchiatura dipende dai seguenti fattori:

• Temperatura ambiente
• Frequenza di apertura della porta
  • quantità di alimenti conservati
• posizione di installazione dell'apparecchiatura.

2.4 FunzioneFast Freeze

La funzione Fast Freeze può essere attivata premendo il tasto Fast Freeze.

Il LED corrispondente al simbolo della spia Fast Freeze si accende.

La funzione Fast Freeze può essere disattivata premendo nuovamente il tasto Fast Freeze.

La spia Fast Freeze si spegne.

Questa funzione si interrompe in modo automatico dopo 52 ore.

3. UTILIZZO QUOTIDIANO

3.1 Preparazione al primo utilizzo

Prima di utilizzare l'apparecchio per la prima volta, lavare l'interno e gli accessori con acqua tiepida e sapone neutro per eliminare il tipico odore dei prodotti nuovi, quindi asciugare accuratamente.

Non usare detergenti corrosivi o polveri abrasive che possano dan-neggiare la finitura.

3.2 Congelamento di alimenti freschi

Il vano congelatore è adatto al congelamento di cibi freschi e alla conservazione a lungo termine di alimenti congelati e surgelati.

Per congelare alimenti freschi, attivare la funzione Fast Freeze almeno 24 ore prima di introdurli nel vano congelatore.

Riporre i cibi freschi da congelare nello scomparto superiore.

La quantità massima di alimenti congelabili in 24 ore è riportata sulla targhetta

dei dati, un'etichetta presente sulle pareti interne dell'apparecchiatura.

Il processo di congelamento dura 24 ore: non aggiungere altri alimenti da congelare per tutta la durata del processo.

3.3 Conservazione dei surgelati

Al primo avvio o dopo un periodo di non utilizzo, lasciare in funzione l'apparecchiatura per almeno 2 ore con una regolazione alta prima di introdurre gli alimenti.

Per conservare grandi quantità di cibo, togliendo dall'apparecchio tutti i cassetti e i cestelli e sistemando il cibo sui ripiani di

ITALIANO 7

raffreddamento, si ottengono risultati migliori.

AVVERTENZA!

Accertarsi che il cibo non superi il limite di carico riportato a lato della sezione superiore (quando ap-

In caso di sbrinamento accidentale, per esempio a causa di un'interruzione dell'alimentazione elettrica, se l'alimentazione manca per un periodo superiore al valore indicato nella tabella dei dati tecnici sotto "Tempo di risalita", il cibo scongelato deve essere consumato rapidamente o cucinato immediatamente e quindi ricongelato (dopo il raffreddamento).

frigorifero o a temperatura ambiente, in funzione del tempo disponibile per questa operazione.

I pezzi piccoli possono addirittura essere cucinati ancora congelati, direttamente dal congelatore: in questo caso la cottura durerà più a lungo.

3.5 Produzione di cubetti di ghiaccio

Questo apparecchio è equipaggiato con una o più vaschette per la produzione di cubetti di ghiaccio. Riempire d'acqua le vaschette quindi inserirle nel vano congelatore.

Non usare strumenti metallici per rimuovere le vaschette dal congelatore.

3.4 Scongelamento

Prima dell'utilizzo, i cibi surgelati o conge- lati possono essere scongelati nel vano

3.6 Ripiani rimovibili

Le guide presenti sulle pareti del frigorifero permettono di posizionare i ripiani a diverse altezze.

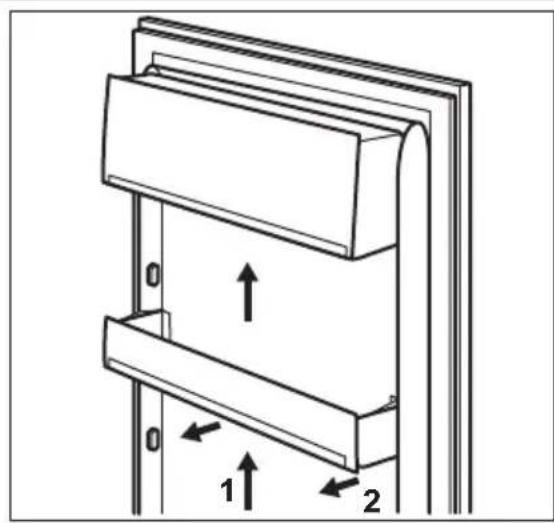

3.7 Posizionamento dei ripiani della porta

Per facilitare l'introduzione di alimenti di diverse dimensioni, i ripiani della porta possono essere posizionati ad altezze differenti.

Per regolare l'altezza dei ripiani, procedere come segue:

tirare delicatamente il ripiano nella direzione indicata dalle frecce fino a sganciarlo, quindi riposizionarlo dove necessario.

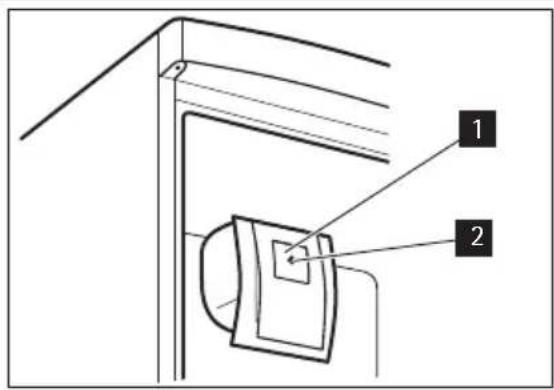

3.8 Raffreddamento dell'aria

La ventola del sistema Dynamic Air Cooling (DAC) consente un raffreddamento più veloce degli alimenti e una temperatura più uniforme nello scomparto.

Per accendere la ventola, premere l'inter- ruttore (1). La spia verde (2) si accende.

Accendere la ventola quando la temperatura ambiente è superiore a 25°C.

4. CONSIGLI E SUGGERIMENTI UTILI

4.1 Consigli per il risparmio energetico

- Non aprire frequentemente la porta e non lasciarla aperta più di quanto assolutamente necessario.

- Se la temperatura ambiente è elevata, il termostato è impostato su una regolazione alta e l'apparecchio è a pieno carico, il compressore può funzionare in continuo causando la formazione di brina o ghiaccio sull'evaporatore. In questo caso, ruotare il termostato su una regolazione più bassa per consentire lo scongelamento automatico risparmiando così energia.

4.2 Consigli per la refrigerazione di cibi freschi

Per ottenere i migliori risultati:

• non riporre nel frigorifero cibi caldi o li- quidi in fase di evaporazione

• coprire o avvolgere il cibo, in particolare se emana un odore forte

- posizionare il cibo in modo che l'aria possa circolare liberamente attorno ad esso

4.3 Consigli per la refrigerazione

Consigli utili:

Carne (tutti i tipi): avvolgerla in sacchetti di politene e collocarla sul ripiano di vetro sopra il cassetto delle verdure.

Per motivi di sicurezza, conservarla in queste condizioni solo per uno o due giorni al massimo.

Cibi cucinati, piatti freddi ecc.: dovrebbero essere coperti e possono essere collocati su qualsiasi ripiano.

Frutta e verdura: dovrebbero essere pulite accuratamente e collocate nell'apposito/i cassetto/i speciale/i.

Burro e formaggio: dovrebbero essere posti in contenitori ermetici speciali o avvolti in pellicole di alluminio o sacchetti di politene per escludere per quanto possibile l'aria.

Bottiglie di latte: dovrebbero essere tappate e conservate nell'apposito ripiano sulla porta.

Non conservare nel frigorifero banane, patate, cipolle o aglio se non sono confezionati.

4.4 Consigli per il congelamento

Per un processo di congelamento ottimale, ecco alcuni consigli importanti:

• la quantità massima di cibo che può essere congelata in 24 h è riportata sulla targhetta;
• il processo di congelamento dura 24 ore. In questo periodo non aggiungere altro cibo da congelare;
• congelare solo alimenti freschi, di ottima qualità e accuratamente puliti;

• preparare il cibo in piccole porzioni per consentire un congelamento rapido e completo e per scongelare in seguito solo la quantità necessaria;

• avvolgere il cibo in pellicole di alluminio o in politene e verificare che i pacchetti siano ermetici;

• non lasciare che cibo fresco non congelato entri in contatto con quello già congelato, per evitare un aumento della temperatura in quest'ultimo;
• i cibi magri si conservano meglio e più a lungo di quelli grassi; il sale riduce il periodo di conservazione del cibo;
• i ghiaccioli, se consumati immediata- mente dopo la rimozione dal vano con- gelatore, possono causare ustioni da congelamento della pelle;
• si consiglia di riportare la data di congelamento su ogni singolo pacchetto per riuscire a tenere traccia del tempo di conservazione;

4.5 Consigli per la conservazione dei surgelati

Per ottenere risultati ottimali

• Controllare che i surgelati esposti nei punti vendita non presentino segni di interruzione della catena del freddo
• Il tempo di trasferimento dei surgelati dal punto vendita al congelatore domestico deve essere il più breve possibile;
• Non aprire frequentemente la porta e limitare il più possibile i tempi di apertura;
• Una volta scongelati, gli alimenti si deteriorano rapidamente e non possono essere ricongelati;
• Non superare la durata di conservazione indicata sulla confezione.

5. PULIZIA E CURA

ATTENZIONE

Staccare la spina dell'apparecchio prima di eseguire lavori di manutenzione.

Questo apparecchio contiene idrocarburi nell'unità di raffreddamento; la manutenzione e la ricarica devono pertanto essere effettuate esclusivamente da tecnici autorizzati.

5.1 Pulizia periodica

L'apparecchio deve essere pulito regolarmente:

• Pulire l'interno e gli accessori con acqua tiepida e un po' di sapone neutro.
• Controllare regolarmente le guarnizioni della porta e verificare che siano pulite e prive di residui.

- Risciacquare e asciugare accuratamente.

Non tirare, spostare o danneggiare tubi e/o cavi all'interno dell'apparecchio.

Non usare mai detergenti, polveri abrasive, prodotti per la pulizia con una forte profumazione o cere lucidanti per pulire l'interno, in quanto danneggiano la superficie e lasciano un odore forte.

Pulire il condensatore (griglia nera) e il compressore sul retro dell'apparecchio con una spazzola. Questa operazione mi-

gliorerà le prestazioni dell'apparecchiatura riducendone i consumi di energia.

Non danneggiare il sistema di raffreddamento.

Molti detergenti per cucine di marca contengono sostanze chimiche in grado di attaccare/danneggiare la plastica impiegata in questo apparecchio. Per questo motivo si raccomanda di pulire l'involucro esterno dell'apparecchio solo con acqua calda con un po' di liquido detergente. Dopo la pulizia, ricollegare l'apparecchio alla rete di alimentazione.

5.2 Sbrinamento del vano frigorifero

Durante l'uso normale, la brina viene eliminata automaticamente dall'evaporatore del vano frigorifero ogni volta che il moto-compressore si arresta. L'acqua di sbrinamento giunge attraverso un foro di scarico in un apposito recipiente posto sul retro dell'apparecchiatura, sopra il moto-compressore, dove evapora È importante pulire periodicamente il foro di scarico dell'acqua di sbrinamento, situato al centro del canale sulla parete posteriore, per evitare che l'acqua fuoriesca sugli alimenti.

5.3 Sbrinamento del congelatore

È normale che sui ripiani del congelatore e intorno allo scomparto superiore si formi, col tempo, uno strato di brina.

Quando tale strato raggiunge uno spessore di circa 3 - 5 mm, è necessario procedere allo sbrinamento del vano congelatore.

Circa 12 ore prima dello sbrina- mento, impostare il termostato su una regolazione più alta per accu- mulare una riserva di freddo suffi- ciente per l'interruzione del funzion- amento

Per rimuovere la brina, procedere come segue:

1. Spegnere l'apparecchiatura.
2. Rimuovere i surgelati, avvolgerli in alcuni strati di carta di giornale e riporli in un luogo fresco.

ATTENZIONE

Non toccare il cibo congelato con le mani bagnate. Le mani potrebbero aderire all'alimento congelato.

1. Lasciare la porta aperta.

Per accelerare il processo di sbrinamento, collocare un recipiente di acqua calda nel vano congelatore. Rimuovere inoltre i pezzi di ghiaccio che si staccano prima che lo sbrinamento sia completo.

1. Una volta completato lo sbrinamento, asciugare accuratamente l'interno.
2. Accendere l'apparecchiatura.
3. Dopo due o tre ore, reintrodurre nel vano il cibo precedentemente rimosso

Per rimuovere la brina dal rivestimento interno, non usare utensili metallici appuntiti che possano danneggiarlo.

Non usare dispositivi meccanici o altri mezzi artificiali non raccomandati dal produttore allo scopo di accelerare il processo di sbrinamento.

Un aumento della temperatura dei surgelati durante lo sbrinamento può ridurre la loro durata di conservazione.

• scollegare l'apparecchio dalla rete elettrica
• rimuovere tutto il cibo
• sbrinare (se necessario) e pulire l'apparecchiatura e tutti gli accessori
• lasciare la/e porta/e socchiusa/e per evitare odori sgradevoli.

Se l'apparecchio rimane acceso, chiedere a qualcuno di controllare ogni tanto per evitare che il cibo contenuto marcisca in caso di interruzione dell'alimentazione elettrica.

5.4 Periodi di inutilizzo

Quando l'apparecchio non è utilizzato per lunghi periodi, adottare le seguenti precauzioni:

6. COSA FARE SE...

ATTENZIONE

Prima di procedere con la ricerca guasti, estrarre la spina dalla presa.

Le operazioni di ricerca guasti, non descritte nel presente manuale, devono essere eseguite esclusivamente da elettricisti qualificati o da personale competente.

Durante l'uso alcuni rumori di funzionamento (come quelli del compressore o del circuito refrigerante) sono da considerarsi normali.

Problema Causa possibile Soluzione
L'apparecchiatura è rumorosa.	L'apparecchiatura non è stata installata corretta-mente.	Controllare che l'apparec-chiatura sia appoggiata in modo stabile (tutti i piedini devono essere a contatto con il pavimento).
L'apparecchiatura non funziona.	La spina non è inserita correttamente nella presa di corrente.	Inserire correttamente la spina nella presa di corren-te.
L'apparecchiatura è spenta.		Accendere l'apparecchiatu-ra.
L'apparecchiatura non ri-ceive corrente. Assenza di tensione nella presa di ali-mentazione.		Collegare alla presa di ali-mentazione un'altra appa-recchiatura elettrica. Rivolgersi ad un elettricista qualificato.
Il dispositivo lumino-so non funziona.	Il dispositivo luminoso è in modalità stand-by.	Chiudere e riaprire la porta.
L'unità è difettosa. Fare riferimento alla sezione		"Sostituzione dell'unità di comando".
Il compressore ri-mane sempre in fun-zione.	La temperatura non è im-postata correttamente.	Impostare una temperatura superiore.
La porta non è chiusa cor-rettamente.		Consultare la sezione "Chiusura della porta".
La porta viene aperta trop-po frequentemente.		Limitare il più possibile il tempo di apertura della por-ta.
La temperatura degli ali-menti è troppo alta.		Prima di introdurre gli ali-menti, lasciarli raffreddare a temperatura ambiente.
La temperatura ambiente è troppo alta		Abbassare la temperatura ambiente.
Scorre acqua sul pannello posteriore del frigorifero.	Durante lo sbrinamento automatico, la brina che si forma sul pannello posteriore si scioglie.	Non si tratta di un'anomalia.
All'interno del frigo-rifero scorre acqua.	Lo scarico dell'acqua è ostruito.	Pulire lo scarico dell'acqua.
Gli alimenti impediscono all'acqua di fluire nell'ap-posito collettore.		Evitare di disporre gli ali-menti a diretto contatto con il pannello posteriore.
La temperatura al-l'interno dell'appa-recchiatura è troppo bassa/alta.	Il regolatore della tempera-tura non è impostato cor-rettamente.	Impostare una temperatura superiore/inferiore.

Se le soluzioni indicate nella tabella precedente non consentono di risolvere il problema, rivolgersi al Centro di Assistenza più vicino.

6.1 Sostituzione dell'unità di comando

L'apparecchiatura è dotata di una lampadina interna a LED a lunga durata. Solo al servizio assistenza è permesso sostituire l'unità di comando. Contattare il Centro di assistenza locale.

6.2 Chiusura della porta

1. Pulire le guarnizioni della porta.
2. Se necessario, regolare la porta. Vedere "Installazione".
3. Se necessario, sostituire le guarnizioni della porta difettose. Contattare il Centro di assistenza locale.

7. INSTALLAZIONE

AVVERTENZA!

Leggere con attenzione le "Informazioni per la sicurezza" per la vostra sicurezza e per il corretto funzionamento dell'apparecchio prima di procedere all'installazione.

7.1 Posizionamento

Installare questo apparecchio in un punto in cui la temperatura ambiente corrisponda alla classe climatica indicata sulla sua targhetta:

Classe clima-tica	Temperatura ambiente
SN da + 10°C a + 32°C
N da + 16°C a + 32°C
ST da + 16°C a + 38°C
T da + 16°C a + 43°C

7.2 Collegamento elettrico

Prima di inserire la spina, verificare che la tensione e la frequenza riportate sulla targhetta corrispondano ai valori della rete elettrica domestica.

L'apparecchio deve essere collegato a massa. La spina del cavo di alimentazione è dotata di un contatto a tale scopo. Se la presa della rete elettrica domestica non è collegata a massa, collegare l'apparecchio ad una massa separata in conformità alle norme relative alla corrente, consultando un elettricista qualificato.

Il fabbricante declina qualsiasi responsabilità se le precauzioni suddette non sono rispettate.

Il presente apparecchio è conforme alle direttive CEE.

7.3 Possibilità di invertire la porta

la porta dell'apparecchiatura si apre verso destra. Per aprire la porta verso sinistra, prima di installare l'apparecchiatura eseguire queste operazioni:

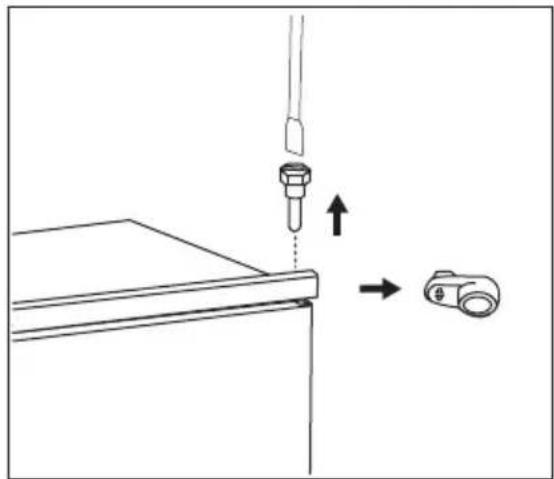

• Allentare e rimuovere il perno superiore.
• Rimuovere la porta superiore.

• Rimuovere il distanziale.

• Allentare la cerniera centrale.

• Rimuovere la porta inferiore.

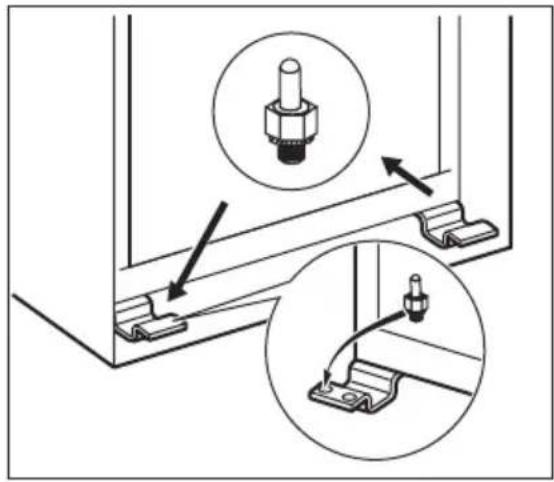

• Allentare e rimuovere il perno inferiore. Sul lato opposto:
• Serrare il perno inferiore.
  • Installare la porta inferiore.
• Serrare la cerniera centrale.
  • Installare il distanziatore.
  • Installare la porta superiore.
• Serrare il perno superiore.

7.4 Requisiti di ventilazione

5 cm min. 200 cm² min. 200 cm²

Il flusso d'aria dietro l'apparecchiatura deve essere sufficiente.

7.5 Installazione dell'apparecchiatura

ATTENZIONE

Accertarsi che il cavo di rete sia libero da ostacoli.

Seguire i seguenti passaggi:

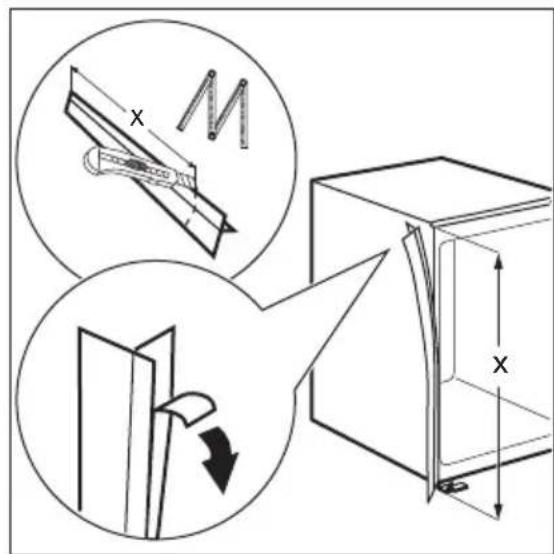

Se necessario, tagliare la striscia sigillante adesiva e applicarla come illustrato in figura.

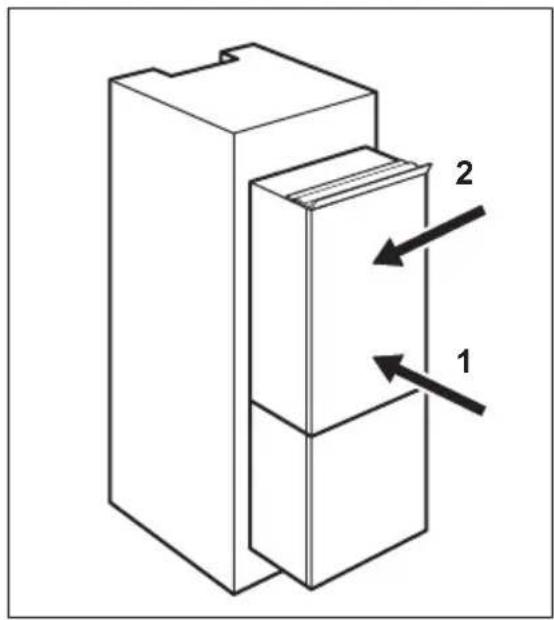

Installare l'apparecchiatura nella nicchia. Spingere l'apparecchiatura in direzione della freccia (1) finché la mascherina superiore si arresta contro il mobile da cucina.

Spingere l'apparecchiatura in direzione della freccia (2) contro il mobile sul lato opposto rispetto alla cerniera.

4 mm 44 mm

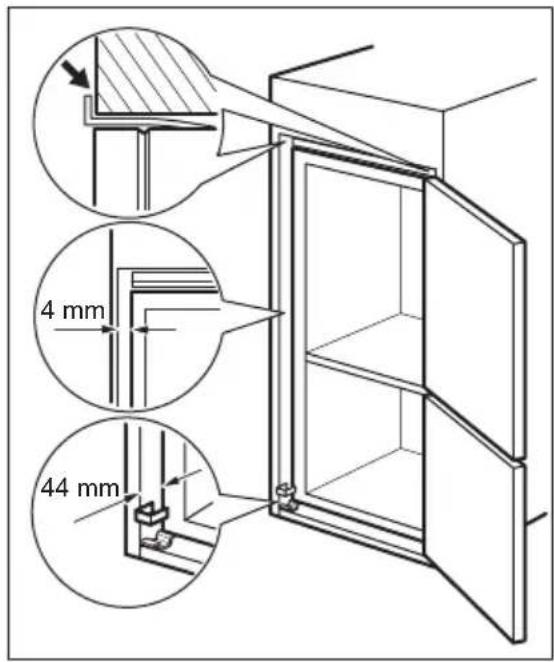

Posizionare correttamente l'apparecchiatura nella nicchia.

Assicurarsi che la distanza tra l'apparecchiatura ed il bordo anteriore dell'arma-dio sia di 44 mm.

Il copricerniera inferiore (incluso nel sacchetto degli accessori) permette di controllare che la distanza fra l'apparecchiatura ed il mobile della cucina sia corretta.

Accertarsi che lo spazio fra l'apparecchiatura e il mobile sia di 4 mm.

Aprire la porta. Applicare il copricerniera inferiore.

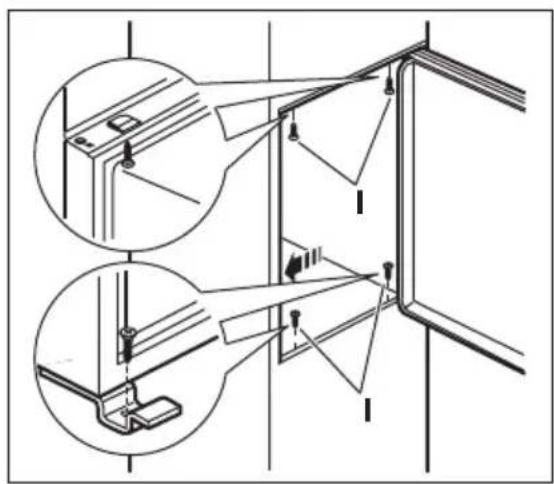

Fissare l'apparecchiatura nella nicchia con 4 viti.

Rimuovere la parte appropriata del copricerniera (E). Accertarsi di rimuovere la parte DESTRA per la cerniera di destra, o la parte SINISTRA per quella di sinistra.

Applicare i cappucci (C, D) a coprigiunti e fori delle cerniere.

Installare la griglia di sfiato (B).

Applicare i copricerniera (E).

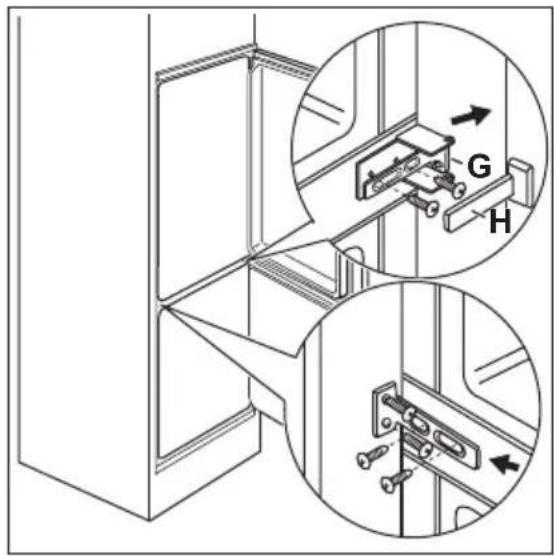

Collegare l'apparecchiatura lateralmente alla parete laterale del mobile da cucina:

1. Allentare le viti della parte (G) e spostare la parte (G) sino alla parete laterale del mobile.
2. Serrare nuovamente le viti della parte (G).
3. Fissare la parte (H) alla parte (G).

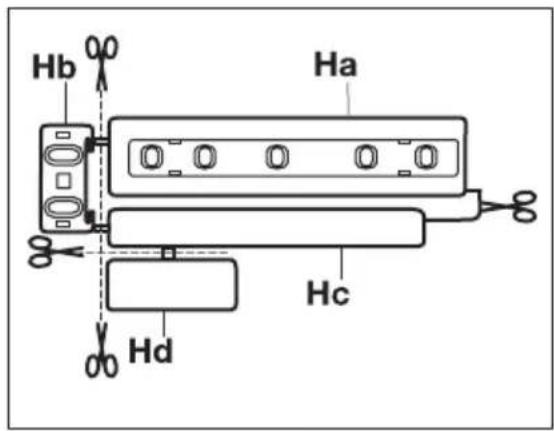

Installare la parte (Ha) sul lato interno della porta del mobile.

Ha Hc

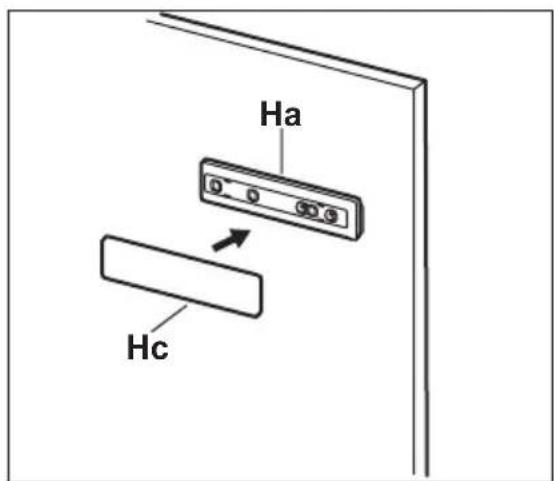

Spingere la parte (Hc) sulla parte (Ha).

Aprire la porta dell'apparecchiatura e l'anta del mobile da cucina con un'angolazione di 90°.

Inserire il quadratino (Hb) nella guida (Ha).

Unire la porta dell'apparecchiatura alla porta del mobile e marcare i fori.

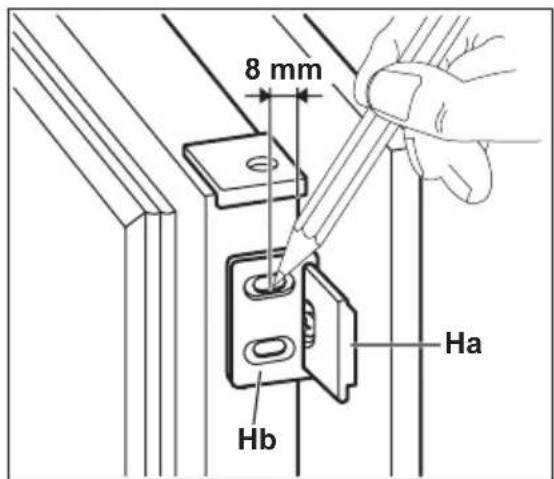

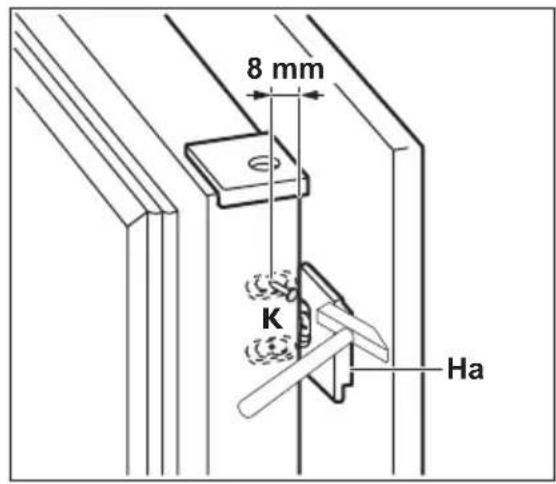

Togliere le staffe e segnare la posizione in cui deve essere inserito il chiodo (K) ad una distanza di 8 mm dal bordo esterno della porta.

Hb

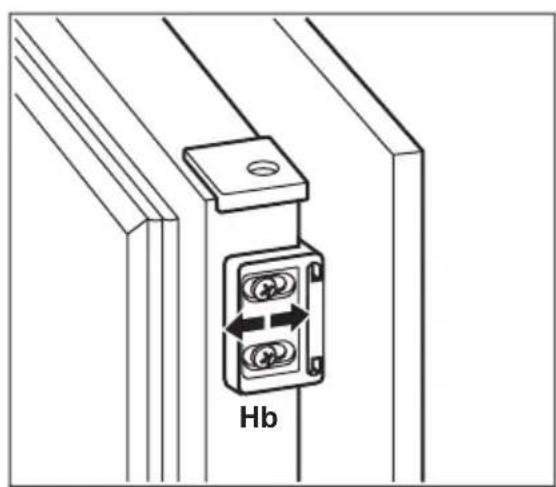

Riapplicare il quadratino sulla guida e fissarlo con le viti in dotazione. Allineare lo sportello del mobile da cucina con quello dell'apparecchiatura regolando la parte (Hb).

Hb Hd

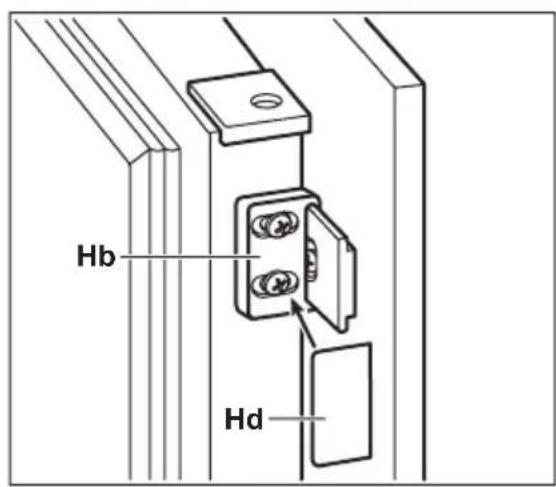

Premere la parte (Hd) sulla parte (Hb). Eseguire un controllo finale per accertarsi che:

• tutte le viti siano serrate.
• la striscia sigillante sia fissata saldamente all'unità;
• la porta si apra e si chiuda corretta- mente.

8. RUMORI

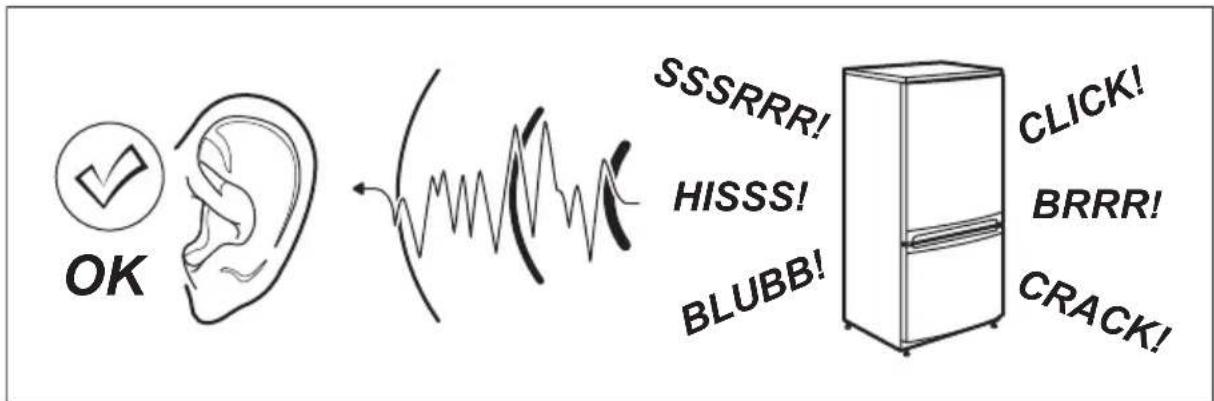

Durante l'uso, alcuni rumori di funzionamento (come quelli del compressore o del circuito refrigerante) sono da considerarsi normali.

OK SSSRRR! HISSS! BLUBB! CLICK! BRRR! CRACK!

SSSRRR! SSSRRR! CLICK! CLICK!

HISSS! HISSS! BRRR! BRRR!

BLUBB! BLUBB! CRACK! CR

9. DATI TECNICI

Nicchia di incasso

Altezza 1780 mm

Larghezza 560 mm

Profondità 550 mm

Tempo di salita 22 h

Tensione 230-240 V

Frequenza 50 Hz

I dati tecnici sono riportati sulla targhetta del modello, applicata sul lato sinistro in-

terno dell'apparecchiatura, e sull'etichetta dei valori energetici.

10. CONSIDERAZIONI AMBIENTALI

Riciclare i materiali con il simbolo 📋.

Buttare l'imballaggio negli appositi contenitori per il riciclaggio.

Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche.

Non smaltire le apparecchiature che riportano il simbolo ✉ insieme ai normali

rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.

Electrolux e WWF insieme per uno sviluppo sostenibile

CONTENTS

1. SAFETY INSTRUCTIONS 22
2. OPERATION 24
3. DAILY USE 25
4. HELPFUL HINTS AND TIPS 27
5. CARE AND CLEANING 28
6. WHAT TO DO IF.... 29
7. INSTALLATION 31
8. NOISES 36
9. TECHNICAL DATA 38
