MANUALE UTENTE FI243FA REX

È molto importante che questo libretto istruzioni sa conservato assieme all'apparecchiatura per qualsiasi futura consulazione. Se l'apparecchiatura dovesse essere venduta o trasferita ad un'altra persona, assicurarsi che il libretto venga fornito assieme, in modo che il nuovo utente possa essere quello al corrente del funzionamento della macchina e delle avvertenze relative.

Queste avvertenze sono state redatte per la Vostra sicurezza e per quella degli altri. Vi preghiamo, dunque, di volerle leggere attendamente prima d'installare e di utilizzare l'apparecchiatura.

Sicurezza generale

• Qualora esta appearecchiatura, munita di chiusura magnetica, venisse usata in sostituzione di una con chiusura a scatto, consigliamo di renderere quest'ultima inservibile. Cio' eviterà che i bambini, giocando, vi rimangano intrappolati, con grave pericolò per la loro vita.
• Togliere la spina alla presa di corrente prima di procedere a qualsiasi operazione di pulizia e manutenzione (come nel caso di sostituzione della lampadina, sulle apparecchiature che ne sono provviste).
• Quest'apparecchiatura è stata progettata per essere utilizzata da persone adulte. Fare attenzione, quindi, che i bambini non si avvicinino con l'intento di giocarvi.
• É pericoloso modificare o tentare di modificare le caratteristiche di quest' apparecchiatura.
• Questa apparecchiatura contiene idrocarburi nel circuito refrigerante; pertanto la manutenzione e la ricarica deve essere effettuata esclusivamente da personale autorizzato dall'azienda.
• Prestare la massima cura nella movimentazione per non dannegiar parte del circuito refrigerante onde evitare possibili fuoriuscite di fluido.
• L'apparecchiatura non deve essere collocata nelle vicinanze di termosifoni o cucine a gas.
• Evitate agli esposizione prolungata dell'apparecchiatura ai raggi solari.
• La parte posteriore dell'apparecchiatura deve riceve una sufficiente circolazione d'aria e deve essere evitato qualsiasi danno al circuito refrigerante.
• Solo per i congelatori (esclusi incassati): una collocazione ottimale è la cantina.
  Non introdurre apparecchi elettrici all'interno dell'apparecchiatura (ad es. gelatiera).

Assistenza / Riparazioni

• Ogni eventuale modifica che si rendesse necessaria all'impianto elettrico domestico, per poter installare l'apparecchiatura, dovrè essere eseguita solo da personale abilitato.
• Mai riparare l'apparecchiatura da soli. Le riparazioni effettuate da persone non competenti possono provocare dei danni. Contattare il Centro di Assistenza più vicino ed esigere solo ricambi originali.

Uso

• I frigoriferi e/o congelatori domestici sono destinati unicamente alla conservazione e/o congelazione degli alimenti.
• Le migliorari prestazioni si hanno con temperature dell'ambiente comprese tra +18^ e +43^ (Classe T); +18^ e +38^ (Classe ST); +16^ e +32^ (Classe N); +10^ e +32^ (Classe SN); la classe di apparomenza é riportata sulla targa matricola ubicata nella cella a fianco del vano verdura.

Attenzione: al di fuori delle temperature ambiente indicate alla classe climatica di apparitenenza di questo prodotto, si devono osservare le seguentiindicazioni: quando la temperature ambiente scende al di fatto del valore minimo più non essere garantita la temperature di conservazione nel vano congelatore; pertanto si consiglia di consumare al più presto gli alimenti inesso contenuti.

• In tutte le apparecchiature ci sono delle superfici che si coprono di brina. A seconda del modello, tale brina più essere eliminata automaticamente (sbrinamento automatico) oppure manually. Non tentare mai di togliere la brina con un oggetto appuntito, si rischierebbe di danneggiare irrimidiabilmente l'evaporatore. Utilizzato a tale scopo l'apposita paletta fornita con l'apparecchiatura.
• Non mettere mai quello scompartimento a bassa temperatura (congelatore o conservatore) bibite gassate: possono esplodere.

Non introdurre mai liquidi o alimenti caldi e non riempire fino all'orlo i recipienti muniti di coperchio.
Non usare alcun dispositivo meccanico o altri mezzo artificiale per accelerare il processo di sbrinamento tranne quelli qui raccomandati.
Non usare mai oggetti metallici per pulire l'apparecchiatura;essa potrebbe venir danneggiata.

Installazione

• Durante il normale funzionamento il condensatore ed il compressore, che sono posti sul retro dell'apparecchiatura, si riscaldano sensibilmente. Assicurarsi quindi che l'installazione venga eseguita come da struzioni riportate sul libretto. Un'aerazione insufficiente comportera sicutamente un cattivo funzionamento e dei danni all'apparecchiatura.
• Assicurarsi, dopo aver installato l'apparecchiatura, cheessa non appoggi sul cavo di alimentazione.

Importante: se il cavo di alimentazione si danneggiasse, dovrè essere sostituito da uno speciale cavo o assieme disponibili presso il costruttore o il servizio di assistenza tecnica.

Se l'apparecchiatura viene trasportata in

INDICE

Avvertenze e consigli importanti 2

Uso 4

Pulizia 4

Funzionamento 4

Regolazione della temperatura 4

Refrigerazione dei cibi e delle bevande 4

Congelazione dei cibi freschi 5

Conservazione dei cibi surgelati 5

Scongelazione 5

Cubetti di ghiaccio 5

Ripiani mobili 6

Posizionamento delle mensole 6

Consiglio 7

Consigli per la refrigerazione 7

Consigli per la congelazione 7

posizione orizzontale è possibile che l'olio contentuto nel compressore defluisca nel circuito refrigerante. Lasciare l'apparecchiatura in posizione verticale almeno 2 ore prima di metterla in funzione per dar modo all'olio di refluire nel compressore.

L'apparecchiatura non deve essere collocata nelle vicinanze di termosifoni o cucine a gas.
Evitate ogni esposizione prolongata dell'apparecchiatura ai raggi solari.
- La parte posteriore dell'apparecchiatura deve ricevere una sufficiente circolazione d'aria e deve essere evitato qualsiasi danno al circuito refrigerante.

Protezione dell'ambiente

Questa apparecchiatura non contiene, nel circuito refrigerante e nell'isolamento, gas refrigeranti nocivi per l'ozono. L'apparecchiatura non deve essere smaltita con rifiuti urbani e rottami. Deve essere evitato il danneggiamento del circuito refrigerante, soprattutto nella parte posteriori vicino allo scambiatore. Informazioni sui centri di raccolta vengono forniti dall'autorità comunale. I materiali usati in questa apparecchiatura contrassegnati dal symbolo sono riciclabili.

Consigli per la conservazione dei surgelati 7

Manutenzione 8

Pulizia periodica 8

Periodi di inattività 8

Lampada di illuminazione 8

Sbrinamento 8

Se qualcosa non va 9

Dati tecnici 10

Installazione 10

Posizionamento 10

Collegamento elettrico 10

Istruzioni per I'incasso integrale 11

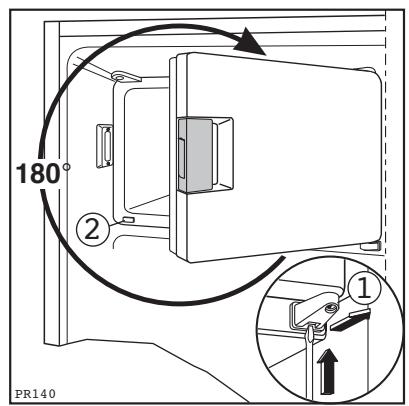

Reversibilità della portina 13

Centri Assistenza 14

GENTILE CLIENTE

Ci congratuliamo con Lei per avere scelto un prodotto di qualità,concepto per rispondere alle esigenze della vita moderna.

La Sua nuova apparecchiatura è coperta da garanzia. Il relative certificato di garanzia lo trovà qui allegato. Se dovesse mancare lo richieda al Rivenditore.

03/01

uso

Pulizia delle parti interne

Prima dell'uso e del collegamento elettrico pulire tutte le parti interne con acqua tiepida e sapone neutro allo scopo di togliere il caratteristico odore di nuovo indi asciugare accuramente.

Non usare detersivi nè polveri abrasive che sono dannose alle finiture.

Funzionamento

Inserire la spina nella presa di corrente. Apriere la porta del frigorifero e ruotare in senso orario la manopola del termostato及其他 la posizione «O» (arresto). L'apparecchiatura è in funzione.

Regolazione della temperatura

La temperatura è regolata automaticamente e può essere aumentoata (meno freddo) ruotando la manopola verso i numero più bassi oppure diminuita (più freddo) ruotandola verso i numero più alto. La posizione corretta, comunique, va individuata tenendo conto che la temperatura interna dipende da QUESTi fattori:

1. temperatura ambiente;
2. frequenza di aperture delle porte;
3. quantità di alimenti conservati;
4. collocazione dell'apparecchio.

La posizione intermedia è la più individata.

Importante

Sulle posizioni di massimo freddo, con temperatura ambiente elevata, ed una notevole quantità di alimenti, il funzionamento può continuo, con formazione di brina o ghiaccio sulla parete posteriore della cella. In tal caso è necessario ruotare la manopola su una posizione di minor freddo, in modo da consentire lo sbrinamento automatico e, di consegenza, un minor consumo di energia elettrica.

Refrigerazione dei cibi e delle bevande

Perutilizzarenelmodegliore lo scomparto refrigeranteeneccasario:

non introdurre nella cella vivande calde o liquidi in evaporazione; coprire o avvolgere gli alimenti, specie se contengono aromi;

disporre gli alimenti in modo che l'aria possa circolare liberamente attorno ad essi.

Congelazione dei cibi freschi

Lo scomparto XXX è adatto alla congelazione di cibi freschi e alla conservazione a lungo termine di cibi congelati e surgelati.

Per la congelazione non è necessario variare la posizione della manopola del termostato da quella di normale funzionamento. Tuttavia, volendo ottenere una congelazione più rapida, ruotare la manopola del termostato verso la posizione di massimo freddo; con la manopola in quest'ultima posizione, la temperature nello scomparto refrigerante potrebbe scendere al di sotto di 0^ . Se ciò si verificasse riportare la manopola del termostato in corrispondenza di una posizione che consenta una temperatura meno fredda.

Conservazione dei cibi surgelati

Al momento della messa in funzione o dopo un periodo di inattività, introdurre gli alimenti nell'apparecchio dopo averlo fatto funzionare per almeno due ore con la manopola del termostato sulla posizione di massimo freddo, quindi ruotare la manopola sulla posizione di funzionamento normale.

Importante

In caso di scongelamento per cause accidentali, ad esempio per mancanza di corrente, se il periodo dell'interruzione è superiore al valore riportato nella tabella dei dati tecnici sulla voce "tempo di risalita" sare necessario consumare i cibi entro breve o cucinarli subito e ricongelarli (una volta raffreddati).

Scongelazione

Gli alimenti surgelati o congelati, prima di essere usati, possono essere scongelati nel frigorifero o a temperatura ambiente, a seconda del tempo disponibile per l'operazione. I peszi piccoli sono essere cucinati direttamente appena toti dal congelatore; in quello caso, perché, il tempo di cottura sare è più lungo.

Cubetti di ghiaccio

Il frigorifero è equipaggiato con una o più vaschette per la formazione dei cubetti di ghiaccio. Dette vaschette vanno riempite di acqua potabile e riposte nelle scomparto congelatore. Si raccomanda di non usare utensili metallici per staccare le vaschette.

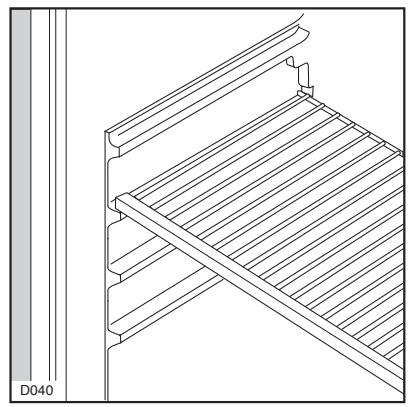

Ripiani mobili

Sulle pareti della cella sono ricavate delle guide che consentono il posizionamento dei ripiani a diverse altezze, secondo la necessità.

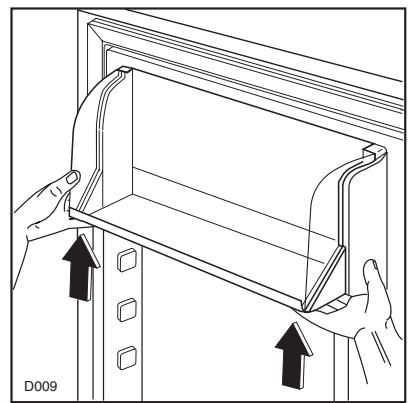

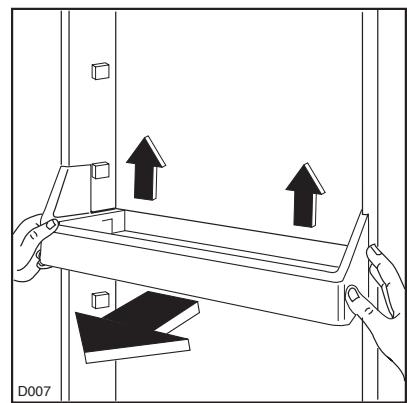

Posizionamento delle mensole

Per permettere lo stoccaggio d'alimenti di diverse dimensioni, si possono posizionare le mensole ad altezze differenti. Operare come segue: Spingere la mensola nel senso della freccia fino a quando non si libera e posizionarla all'altezza desiderata.

Per una pulizia più accurata la mensola superiore\ può essereolta agenda nel sensoindicato dalle\ frecce e quindi ricollocata nella sua posizione.

Consigli per la refrigerazione

Carne (di tutti i tipi): va avvolta in sacchetti di plastica e posta sul vetro sopra il cassetto verdura.

In esta posizione si potrà conservare per uno o due giorni al massimo.

Cibi cotti piatti freddi, ecc. devono essere ben coperti e possono essere disposti su qualsiasi griglia.

Frutta e verdura: saranno messe, previa pulitura, nel/ nei cassetto/i previsto/i a tale scopo.

Burro e formaggio devono essere conservati negli appositi contentitori o avvolti in fogli di plastica o alluminio per evitare il contatto con l'aria.

Latte in bottiglia: ben chiuse poste nel portabottiglie.

Banane, patate, cipolla ed aglio, se non sono confezionati, non vanno messi in frigorifero.

Consigli per la congelazione

Per ottener i massimivantaggi dalprocessodi congelazione diamoolaconoigli importanti:

• la quantità massima di alimenti che possono essere congelati in 24 h è riportata sulla «targhetto matricola»,
• il processo di congelamento dura 24 ore. In questo lasso di tempo non si dovrebbe aggiungere altri cibo da congelare;
• congelare solo alimenti di ottima qualità, freschi e ben puliti;
• dividere tutto in piccole parti, in modo da favorire la rapidità della congelazione e consentire lo scongelamento solo della quantità necessaria;
  avvolgere gli alimenti in fogli di alluminio o politene.Gli stessi devono essere bene aderenti ai cibi e ben chiusi;
• evitare di mettere i prodotti da congelare a contatto di quelli già congelati; ciò eviterà l'innalzamento della temperatura di questi ultimi;
• tenere presente che gli alimenti magri si conservano meglio e più a lungo di quelli grassi e che il sale riduce il tempo di conservazione;
  non consumare immediatamente i ghiaccioli prelevati dallo scomparto congelatore posso n provocare scottature da freddo;
• è consigliabile indicate sulla confezione la data di inizio della congelazione al fine di poter controllare il tempo di conservazione;

non mettere dello scomparto congelatore bevande gassate: possono esplodere

Consigli per la conservazione dei surgelati

Perutilizzarenelmodegliore loscompartoeneecessario:

assicurarsi che i surgelati siano stati ben conservati dal rivenditore;
- che il trasporto, dall'acquisto alla sistematicione nelle scomparto, sia breve;
- non après troppo frequentlymente la porta dello scomparto e non lasciarla aperta più del necessario.
- Una volta scongelati, gli alimenti si deteriorano in breve tempo e non possono venir ricongelati.
- Non superare il periodo di conservazione indicate sulle confezioni dal produttore dei cibi.

MANUTENZIONE

Staccare la spina dalla presa di currente prima di eseguire qualsiasi operazione.

Attenzione:

Questa apparecchiatura contiene idrocarburi nel circuito refrigerante; pertanto la manutenzione e la ricarica devono essere effettuate escludivamente da personale autorizzato dall'azienda.

Pulizia periodica

Non usare mai oggetti metallici per pulire l'apparecchiatura;essa potrebbe venir danneggiata.

Pulire l'interno con acqua tiepida e bicarbonato di soda. Risciacquare e asciugare accuramente.

Pulire il condensatore e il motocompressore con una spazzola o un aspirapolvere. Questa operazione migliorera il funzionamento con seguente risparmio di energia.

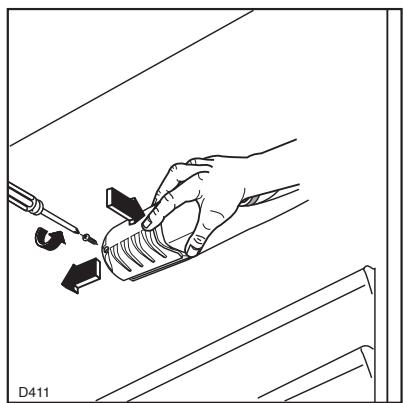

Lampada di illuminazione

La lampada di illuminazione dello scomparto refrigerante é accessibile tramite le seguenti operazioni.

• Svitare la vite di fissaggio della plafoniera.
• Sganciare la parte mobile esercitando una pressione (vedi figura).

Qualora, a porta aperta, la lampada non si accendesse, controllare che sia avvitata bene; se il difetto rimane sostituire la lampada con una di pari potenza (la potenza massima é riportata sul diffusore luce).

Sbrinamento

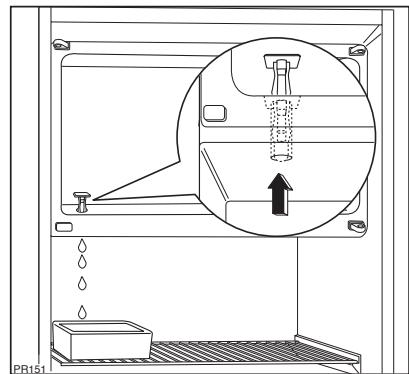

Sull'evaporatore dello scomparto refrigerante la brina viene eliminata automaticamente ad agli arresto del compressore. L'acqua derivante dallo sbrinamento,tramite un apposto convogliatore, viene raccolta in una bacinella, posta nella parte posteriore sopra il compressore, dove evapora.

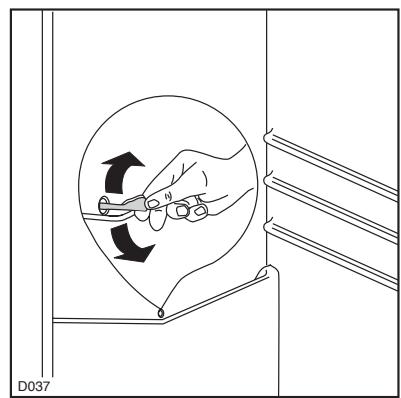

Si raccomanda di pulire periodicamente il foro di scarico dell'acqua di sbrinamento, posto nella parte centrale dell'apposto convogliatore dello scomparto frigorifero, utilizzando l'apposto «pulitore» che si trova nel foro, per evitare che l'acqua di sbrinamento cada sui cibi.

Periodi di inattività

Durante i periodi in cui l'apparecchiatura non è in funzione osservare le seguenti precauzioni:

staccare la spina alla presa di corrente; togliere tutti gli alimenti; sbrinare e pulire l'internalo e tutti gli accessori;

lasciare le porte socchiuse per facilitare la circolazione di aria all'interno in modo da evitare la formazione di odori sgradevoli.

DATOS TÉCNICOS

Nello scomparto congelante la brina deve essere eliminata agli qualvolta si è formato uno spessore di 4 mm circa, utilizzato l'apposita paletta raschiabrina fornita con l'apparecchiatura.

Qualora si formasse uno spesso strato di ghiaccio, Sara necessario effettuare un Completo sbrinamento, procedendo come segue:

1. staccare la spina dalla presa di corrente o porre la manopola del termostato in posizione «O»;
2. avvolgere gli alimenti in parecchi fogli di giornale e riporli in un luogo molto fresco;
3. lasciare la porta aperta, porre una bacinella sulla prima griglia dello scomparto frigorifero in corrispondenza del foro di scarico, estrarre il tappo di chiusura come indicato in figura;
4. a sbrinamento avvenuto asciugare accuratamente lo scomparto congelatore e insertire il tappo di chiusura;
5. riporre la paletta raschiabrina per utilizzi successivi;
6. reinserire la spina nella presa;
7. riportare la manopola del termostato nella posizione desiderata o reinserire la spina nella presa di corrente. Dopoe due o tre ore di funzionamento l'apparecchio é di nuovo pronto per la conservazione dei cibi surgelati.

Attenzione:

Si raccomanda di non impiegare utensili metallici per asportare la brina onde evitare gravi danni all'apparecchio.

Non usare alcun dispositivo meccanico o altre mezzo artificiale per accelerare il processo di sbrinamento tranne quelli qui raccomandati.

Un innalzamento della temperatura dei surgelati potrebbe ridurne il tempo di conservazione.

SE QUALCOSA NON VA

Qualora l'apparecchiatura presentasse quale disfunzione, è bene controllare:

• che la spina sia ben inserita nella presa di corrente;
• che non manchi l'energia elettrica
• che la manopola del termostato si trovi in posizione intermedia.

Inoltre:

• se l'apparecchiatura èccessivamente rumorosa verificare che i bianchi non siano a contatto con mobili o schienali che possono causare rumore o vibrazioni;
• se vi sono trace di acqua sul fondo dello scomparto, verificare che il foro di deflusso dell'acqua derivante dallo sbrinamento non sia ostruito.

Dopo le verifiche di cui sopra, se la disfunzione dovesse permanere, è bene chiamare il Centro di Assistenza Tecnica più vicino.

DATI TECHNICI

Classe di efficienza	A
Capacità netta in litri del frigorifero	195
Capacità netta in litri dello scompartoXXX	17
Consumo energetico in kWh/24h	0,70
Consumo energetico in kWh/annuo	256
Capacità di congelamento in kg/24h	2
Tempo di risalita da -18°C a -9°C al h	12

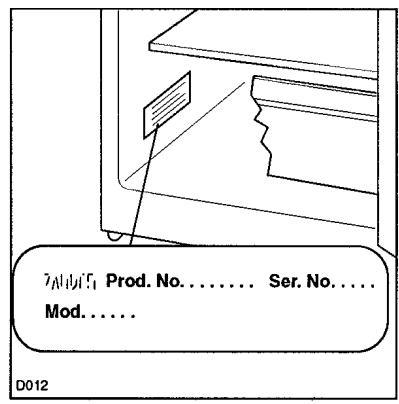

I dati tecnici sono riportati sulla targhetta matricola posizionata sul lato sinistro interno dell'apparecchiatura.

INSTALLAZIONE

Posizionamento

Collocare l'apparecchiatura lontana da fonti di calore, quali: termosifoni, stufe da riscaldamento, esposizione diretta ai raggi solari ecc.

Collegamento elettrico

Assicurarsi, prima di insertire la spina nella presa di corrente, che la tensione e la frequenza riportate sulla targhetto matricola corrispondano a quella dell'impiano domestico.

È ammessa una oscillazione di ± 6% sulla tensione nominale.

Per il funzionamento a tensioni diverse si dovrà utilizzare un autotrasformatore di potenza adeguata.

Importante

E' indispensableable collegare l'apparecchio ad una efficiente presa di terra.

A tale scopo la spina del cavo di alimentazione è dotata dell'apposto contatto. Qualora la presa di corrente dell'impiano domestico non sia collegata a terra, allacciare l'apparecchiatura ad un impiano di terra a parte conformmente alle norme in vigore consultando in proposito un technician specializzato.

La Casa Costrutrice declina agli responsabilità qualora但这a norma antinfortunistica non fosse rispettata.

E Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

• 87/308/CEE del 2/6/87 relatività alla suppressione dei disturbi radio.
• 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni;

Attenzione

L'apparecchio deve poter essere scollegato alla rete; è quindi necessario che la spina rimanga accessibile ad installazione avvenuta.

• 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni.

MANUTENCIón

i Istruzioni per l'incasso integrale

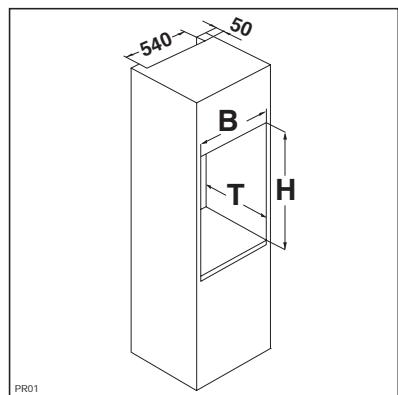

Dimensioni del vano

Altezza 1225 mm

Profondità 550 mm

Larghezza 560 mm

La porta dell'apparecchiatura è fissata per mezzo di perni, per il trasporto. Togliere il perno superiore e inferiore, conformmente al senso di aperture della porta.

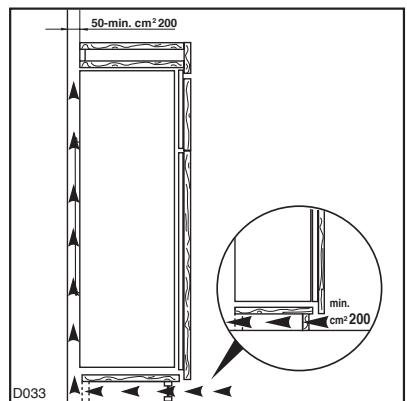

Per motivi si sicurezza la ventilazione deve essere comeindicato in figura.

Attenzione: mantenere le aperture per la ventilazione libere da agli ostruzione.

Inoltre é necessario che la nicchia sia provvista di un camino d'areazione con le seguenti misure:

profondà: 50 mm

larghezza: 540 mm

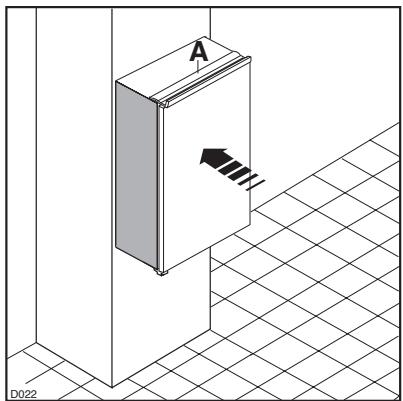

Inserire l'apparecchiatura nel vano appoggiandola alla parete interna corrispondente al lato di aperture della porta.

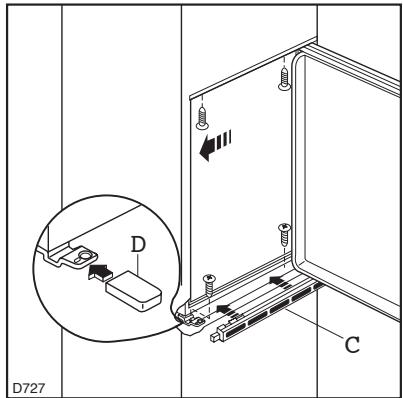

Accostare l'apparecchiatura al fianco opposto alla cerniera porta. Fissare l'apparecchiatura con le 4 viti in dotazione. Applicare la griglia di aerazione (C) e il coperchio copricerniera (D) inserendoli a scatto.

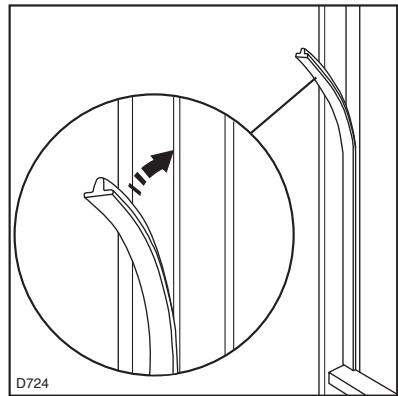

Applicare a pressione il coprifuga, tra apparecchiatura e mobile.

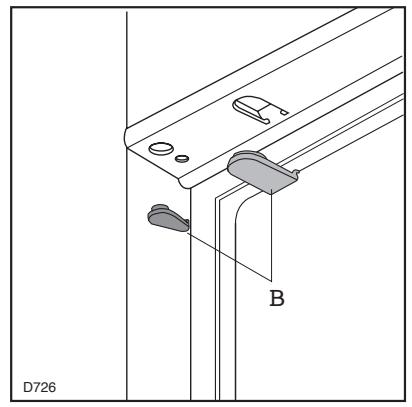

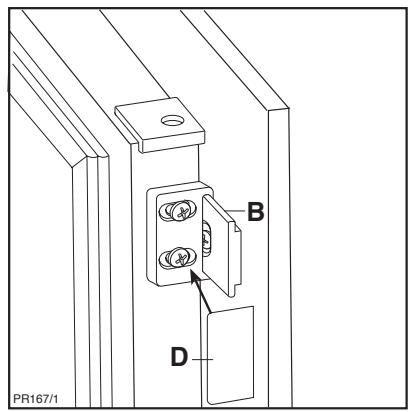

Applicare i coperchietti (B) sulle alette dei coprifica e nei fori per le cerniere.

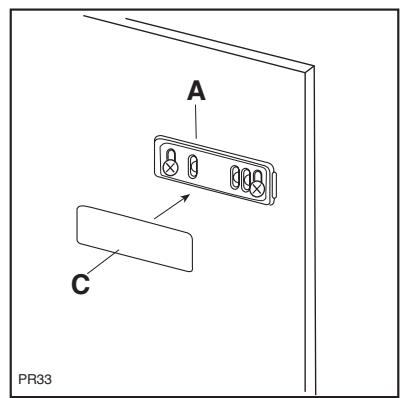

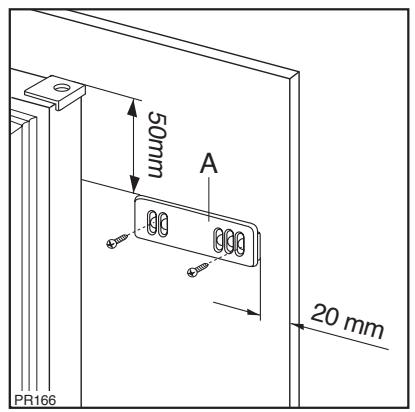

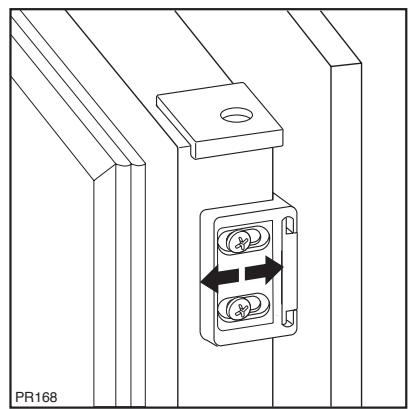

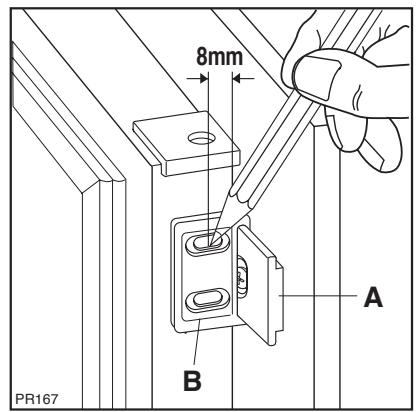

Appoggiare la guida (A) sulla parte interna della porta del mobile sopra e sotto come indicate in figura e segnare la posizione dei fori esterni. Dop o aver preparato i fori fissare la guida con le viti in dotazione.

Appoggiare la guida (A) sulla parte interna della porta del mobile sopra e sotto come indicate in figura e segnare la posizione dei fori esterni. Dop o aver preparato i fori fissare la guida con le viti in dotazione.

Inserire a scatto il coperchietto (C) sulla guida (A)

Rejillas movibles

Apriere la porta dell'apparecchiatura e quella del mobile a 90^ ca. Inserire la squadretta (B) nella guida (A). Tenere insieme la porta dell'apparecchia-tura e quella del mobile e segnare i fori come indicato in figura.

Togliere le squadrette e fare dei fori di 2 mm a 8 mm dal bordo esterno della porta. Posizione are nuovamente la squadretta sopra le guida e fissare con le viti in dotazione.

Per l'eventuale operazione di allineamento della porta del mobile, utilizzare il gioco dei fori asolati.

Al termine delle operazioni è necessario controllare l'esatta chiusura della porta dell'apparecchiatura.

Inserire a scatto il coperchietto (D) sulla guida (B)

Reversibilità della portina

Con l'ausilio di un cacciavite sganciare il supporto (1) premendo sulla molla interna (vedi figura) ed estrarlo alla sede assieme alla portina; togliere il tazzo (2) ed inserirlo sul lato opposto nell'apertura lasciata libera; ruotare di 180^ la portina, togliere il supporto (1) e rimontarlo sul lato opposto.

Rimontare la portina inserendo il perno superiore ed il supporto inferiore (1) finché questo non sare bloccato.

Per garantire una corretta conservazione degli alimenti la portina è dotata di un semplice dispositivo a molla che la mantiene in posizione aperta finché la stessa non venga accuramente chiusa.

CENTRI ASSISTENZA

Per un sollecito intervento è importante, all'atto della chiamata,indicare il tipo di difetto, il modello di apparecchiatura (Mod.),il numero di prodotto (Prod.No.) e il numero di fabbricazione (Ser.No.), rilevati dal certificato di garanzia o alla targhetta matricola posta all'interno dell'apparecchiatura.

USO
