BEDIENUNGSANLEITUNG FI243FA REX

iWARNING UND WICHTIGE HINWEISE

Es ist sehr wichtig, daß diese Bedienungsanleitung mit dem betreffenden Gerät aufbewährt wird. Sollte diesen Gerät verkauft bzw. einer anderen Person gegeben werden, so ist es nötig, die Anleitung beizufügen, damit der neue Besitzer über den Betrieb des Gerätes bzw. die entsprchenden Warnungen.

Sollte these Gerät mit Magnet-Türverschluß als Ersatz für ein altes Gerät dieren, das noch mit einem Schnappschoß ausgerüstet ist, so machen Sieitte desses Schoß unbrauchbar, bevor Sie das Gerät beiseite stellen oder zum Müll geben. Sie verhindernim damit, daß spielende Kinder sich selbst einsperren und damit in Lebensgefahr kommt.

These Warningungen wurden zu Ihr dem Schutz anderer erarbeitet. Wir bitten Sie daher, diese aufmerksam zulesen, bevor das Gerät in Betrieb genommen wird.

Sicherheit

• Dieses Gerät wurde hergestellt, um von Erwachsenen benutzt zu werden. Es ist unbedingt darauf zu achten, daß Kinder es nicht anfassen oder es als Spielzeug verwenden.
• Es ist gefährlich, die Eigenschaften these Gerätes zu ändern.
• Vor der inneren bzw. äußeren Reinigung des Gerätes sowie beim Auswechseln der Glühlampe (bei damit ausgestatteten Geräten) das Gerät spannungslös machen.
• Eis aus dem Gefrier- bzw. Frosterfach nicht sofort essen, es könnte Kälte-Brandwunden verursachen.
• Dieses Gerät ist schwer. Beim Versetzenitte darauf aufchten!
• Beachten Sie, dan während der Bewegung des Gerätes der Kältemittelkreislauf nicht beschädigt wird.
  Das Gerätarf nicht in unmittelbarer Höhe von Heizkörpern oder Gasherden aufgestellt werden.
• Ein Standort mit direkter Sonneneinstrahlung sollte vermieden werden.
• Eine ausreichende Luftzirkulation an der Geräterückseite muß gewährleistet sein. Jegliche Beschädigung des Kühlkreislaufes ist zu vermeiden.
  NUR FÜR GEFRIERSCHRÄNKE (Einbaugeräte ausgenommen): ein optimaler Aufstellungsort ist der Keller.
• Keine Elektrogeräte (z.B. Eismaschinen) in das Gerät stellen.

Störungen - Kundendienst

• Soltte die Installation des Gerätes eine Änderung der elektrischen Hausinstallation verlangen, so darf diese nur von Elektro-Fachkräften durchgeführt werden.

Eventuelle Reparaturen dürfen nur von einem Kundendienst oder sonstigen autorisierten Stellen durchgeführt werden.
- Es ist wichtig, daß nur Original-Ersatzteile verwendet werden.
- Dieses Gerät enthalt im Kältekreislauf Kohlenwasserstoff. Aus thisem Grund dar die Wartung und das Nachfiillen ausschließlich von autorisiertem Fachpersonal durchgeführt werden.
- Benutzen Sie nie Metallgegenstände um das Gerät zu reinigen, da es beschädigt werden können.
- Tritt eine Störung oder ein Defekt ein, versuchen Sie nicht, das Gerät selbst zu reparieren. Elektrogeräte)dürfen nur von Elektro-Fachkräften repariert werden, da durch unsachgemäß Reparaturen erhebliche Folgeschäden entstehen können. Wenden Sie sichitte an die{nachste Kundendienstelle.

Aufstellung

• Sich vergewissern, daß das Gerät nach der Installation nicht auf dem Netzkabel stehen. Wichtig: Beschädigte Versorgungskabel müssen durch ein Spezialkabel bzw. einen Spezialsatz ersetzt werden, die beim Hersteller oder den Kundendienststellen erhältlich sind.
• Während das Gerät in Betrieb ist, werden der Verflüssiger und der Kompressor, die sich auf der Rückseite des Gerätes befinden, heiß. Es ist darauf zuachten, dass die Luft um das Gerät frei zirkulieren kann, damit die Wärme abgeführt werden kann. Eine ungenügende Luftzirkulation kann einen unregelmässigen Betrieb bzw. Schäden am Gerät verursichen. Achten Sie auf die Installationsanweisungen.

• Teile, die heiß werden (z.B. Kompressorgeläuse, Verflüssiger und zugehörige Rohre), sollen nicht frei zugänglich sein. Wo es auch immer möglich ist, soll das Gerät mit der Rückseite gegen eine Wand gestellt werden.

• Wahlrend des Transports kann es vorkommen, daß das im Motorkompressor enthaltene Öl in den Kältekreislauf abläuft. Man sollte mindestens 2 Std. warten, bevor das Gerät in Betrieb genommen wird, damit das Öl in den Kompressor zurückströmen kann.

Gebrauch

Die Haushaltskuhl- und Gefriergeräte sind nur zur Einlagerung bzw. zum Einfrieren von Nahrungsmitteln bestimmt.
Die Beste Leistung erzielt man bei Raumtemperaturen von +18^ bis +43^ (Klasse T); +18^ bis +38^ (Klasse ST); +16^ bis +32^ (Klasse N); +10^ bis +32^ (Klasse SN); die Geräteklasse ist auf dem Typschild angegeben.

Zu beachten: Wird these Gerätes bei anderen Umgebungstemperaturen betrieben als den in der entsprechenden Klimaklasse angegebenen Werten, sind folgende Hinweise zu beachten: sinkt die Umgebungstemperatur unter den angegebenen Mindestwert ab, könnte die Lagertemperatur im Gefrierabteil nicht mehr garantiert sein; es wird dazu empfohlen, die eingelagerten Lebensmittel so rasch als möglich zu verbrauchen.

• Einaufgetautes Produkt darft nicht wieder eingefroren werden.
• Für das Aufbewahrens bzw. das Einfrieren der Lebensmittel sind die Anweisungen des Herstellers zu befolgen.
  In allen Kuhl- und Gefriergeräten bedecken sich im Laufe der Zeit alle kaltefuhrenden Teile mit einer Reif bzw. Eissicht. Diese Schicht wird je nach Modell automatisch oder mit der Hand abgetaut.
  Die Reifsicht niemals mit Metallgegenständen abkratzen, das Gerät könnte beschädigt werden. Dazu nur den mitgelieferten Plastikschaber verwenden.
• Zum Lösen der festgefrorenen Eisschalen keine scharfkantigen oder spitzn Gegenstände benutzen.
• Es sollen den keine kohlensäurehaltigen Getränke in das Gefrier- bzw. Frosterfach eingestellt werden, sie konnten platzen.

Umweltnormen

Dieses Gerät enthalt im Kühlkreislauf und in der Isolierung kein ozonschädigendes Gas. Das Gerätarf nicht mit dem Hausmüll entsorgt werden. Eine Beschädigung des Kältemittelkreislaufs, insbesondere des Wärmetauschers auf der Rückseite des Gerätes, mußverhindert werden. Auskunft über Abholtermine oder Sammelplatze gibt die örtliche Gemeindeverwaltung an. Die in dieser Gerät verwendenten und mit dem Symbol gekennzeichneten Materialien,sind recyclingfähig.

ADVERTECIAS Y CONSEJOS IMPORTANTES

HINWEISE ZUR VERPACKUNGSENTSORGUNG

Verpackungen und Packhilfsmittel unserer Elektro-Großgeräte sind mit Ausnahme von Holzwerkstoffen recyclingfähig und sollen grundsätzlich der Wiederverwertung zugeführrt werden.

Wir empfehlen Ihnen:

• Papier-, Pappe- und Wellpappeverpackungen sollen in die entsprechenden Sammelbehälter gegeben werden.
• Kunststoffverpackungsteile sollenen ebenfls in die davon vorgesehenen Sammelbehälter gegeben werden. Solange solche in ihrem Wohngebiet noch nicht vorhanden sind, konnen Sie diese Materialien zum Hausmüll geben.

Als Packhilfsmittel sind bei uns nur recyclungfähige Kunststoffe zugelassen, z.B.:

In den Beispielen steht

PE für Polyäthylen** 02 = ^ PE-HD; 04 = ^ PE-LD

PP für Polypropylen

PS für Polystyrol

BESTANDTEILE AUS PLASTIK

Zur einfacheren Entsorgung und/oder Recycling ist ein Großteil der Materialien these Gerätes gekennzeichnet, um ihre Identifizierung zu erhögen.

INHALT

Warningen und wichtige Hinweise 15

Hinweise zur Verpackungsentsorgung 17

Gebrauch 18

Reinigung der Innenteile 18

Inbetriebnahme 18

Temperaturregelung 18

Einfrieren von frischen Lebensmitteln 19

Aufbewährung der Tiefkuhlkost 19

Eiswürfelbereitung 19

Auftauen 19

Hinweise zum richtigen Kuhlen 20

Hohenverstellbare Abstellregale 20

Hohenverstellung der Turablage 20

Tips 21

Tips fur das Kuhlen 21

Tips fur das Einfrieren 21

Tips fur Tiefkuhlkost 21

Wartung 22

Regelmäßige Reinigung 22

Stillstandzeiten 22

Innenbeleuchting 22

Abtauen 23

Störungen 23

Technische Daten 24

Installation 24

Aufstellung 24

Elektrischer Anschluß 24

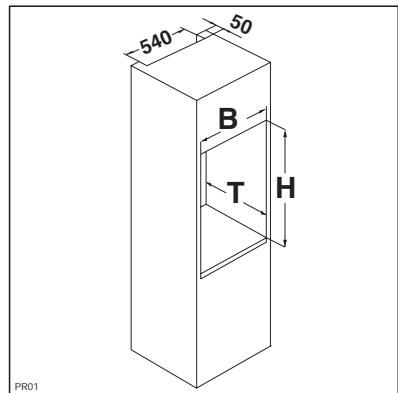

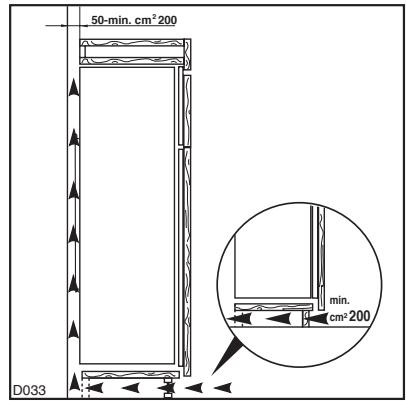

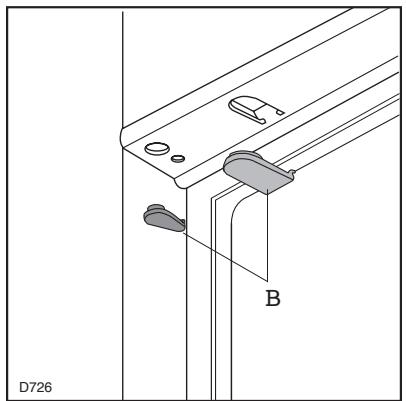

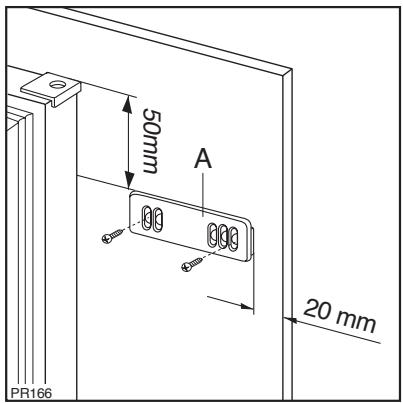

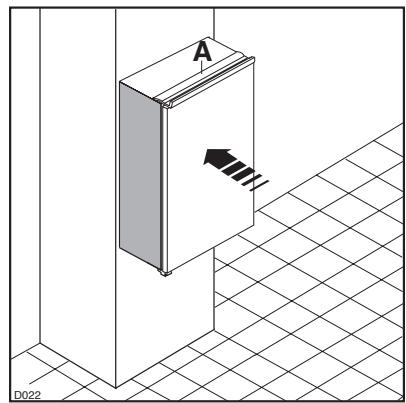

Anweisungen fur den integrierten Einbau 25

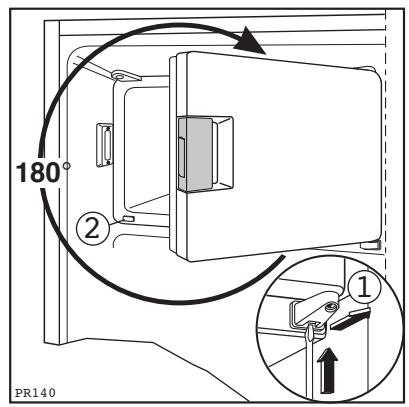

Anschlagwechsel Verdampferfachtür 27

GEBRAUCH

Reinigung der Innenteile

Bevor Sie das Gerät in Betrieb besteht, beseitigen Sie den typischen «Neugeruch» am besten durch Auswaschen der Innenteile mit lauwarmem Wasser und einem neutralen Reinigungsmittel Sorgfällig nachtrocknen.

Bitte keine Reinigungs- bzw. Scheuermittel verwenden, die das Gerät beschädigen konnten.

Inbetriebnahme

Den Stecker in die Steckdose einsetzen.

Kühlschranktür öffnen und Thermostatknopf von der Stellung «O» (STOP) aus im Uhrzeigersinn drehen. Das Gerät ist eingeschaltet.

Temperaturregelung

Die Temperatur wird automatisch geregelt und kann erhöht werden (wärmer) durch Drehen des Thermo-statknopfes auf niedrigere Einstellungen oder verringgent (kälter) durch das Drehen auf höhere Zahlen. Die richtige Einstellung erhält man, unter Berücksichtigung folgender, die Innentemperatur beeinflussender Faktoren:

• Raumtemperatur,
• Häufigkeit des Türoeffnens,
  Menge der eingelagerten Lebensmittel,
  Aufstellung des Gerätes.

Die mittlere Einstellung ist meinstens die geeignetste.

Wichtig

Höchste Kälteeinstellung bei hoher

Raumtemperatur und erheblicher

Lebensmittelmenge kann fortdauernden

Kühlschrank-Betrieb verursachen, damit kann sich eine Reif- oder Eisschicht an der hinteren Innewand bilden. In dieserm Falle den

Thermostatkopf auf wärmere Temperaturen stellen, damit das automatische Abtauen, mit folglich geringerem Stromverbrauch, gewährleistet werden kann.

Einfrieren der frischen Lebensmittel

Das 4 Sterne-Gefrierfach XXX eignet sich zur langfristigen Einlagerung von Tiefkuhlkost sowie zum Einfrierten frischer Kost.

Für das Einfrieren von Lebensmitteln ist es nicht notig, den Thermostatknopf von der üblichen Normalstellung zu ändern.

Den Thermostat mindestens 3 Stunden vor Einlage- rung der zum Einfrieren bestimmten Lebensmittel einschalten.

Wünscht man ein rasches Einfrieren, dann muß der Thermostatknopf auf die stärkste Stellung gedreht werden. Dabei ist aber darauf zu achten, daß im Kühlfach die Temperatur nicht unter Null sinkt.

Aufbewährung der Tiefkuhlkost

Nach einem längeren Stillstand oder bei der ersten Inbetriebnahme des Gerätes muß vor der Einlagerung der Tiefkühlkost die höchste Stellung de Thermostatknopfes gewählt werden.

Nach ca. 2 Std. kann dieser auf eine mittlere zusückgedreht werden.

Wichtig

Unbeabsichtigt aufgetaute Lebensmittel, beispelsweise wegen Stromausfall, müssen, wenn der Betrieb für länger als die in der Tabelle technische Daten unter der Position „Lagerzeit bei Störung“ angegebene Dauer unterbrochen ist, kurzfristig verbraucht oder sehr gekocht und erneut eingefroren werden (nach Abkühlung).

Auftauen

Die eingefrorenen oder tiefgekühnten Lebensmittel sollenn vor dem Gebrauch aufgetaat werden, indem man sie am besten im Kuhlabteil oder je nach der zur Verfugung stehenden Zeit bei Raumtemperatur auftaut. Kleine Stücke konnen eingefroren gekocht werden. Selfstverständlich verlangert sich damit die Kochzeit.

Eiswürfelbereitung

Das Gerät hat eine oder mehrere Eiwürfelschalen, welche mit Wasser aufgefüllt in das Gefrierfach gestellt werden.

Bitte zur Entnahme der Eiwurfelschalen keine Metallgegenstände benutzen!

Hinweise zum richtig Kühlen von Lebensmitteln und Geträngen

Um die besten Leistungen des Kühlschrankes zu erreichen, beachten Sieitte folgenden:

• Keine warmen Speisen oder dampfenden Flüssigkeiten in den Kühlschrank einstellen.
• Geruchverbreitende Lebensmittel müssen abgedeckt oder eingewickelt werden.
  Die Lebensmittel mussen so eingelagert werden, daß die Kälte um sie frei zirkulieren kann.

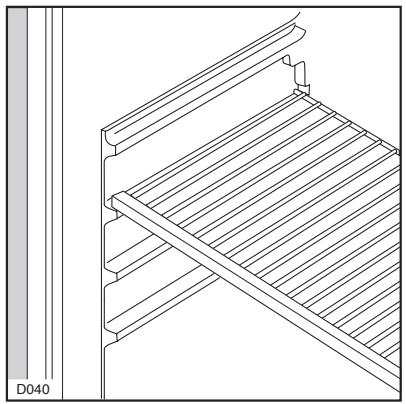

Hohenverstellbare Abstellregale

Der Abstand zwischen den verschiedenen Abstellregalen kann je nach Wunsch geändert werden. Dazu die Regale Herausnahmen und auf das gewünschte Niveau einsetzen.

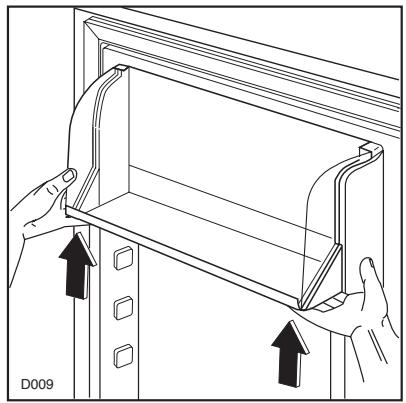

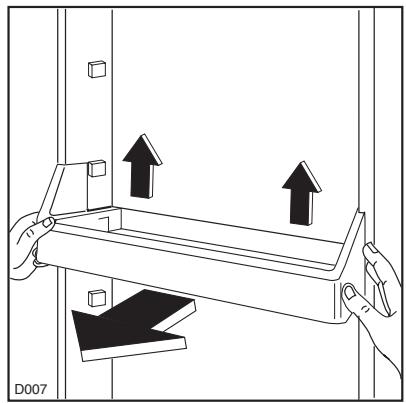

Hohenverstellung der Innentürablagen

Zur Einlagerung von Lebensmittel-Packungen verschiedener Höhe, sind die Abstellregale der Innentür hohenverstellbar.

Hierzu wie folgt vorgehen:

das Abstellregal stufenweise in Pfeilrichtung drücken bis es frei wird; dann in der gewünschten Höhe wieder anbringen.

TECHNICAL INFORMATION

Nachstehend einige praktische Ratschlage:

Fleisch (alle Sorten) in Plastikfolie einpacken und auf die Glasplatte, die sich über der Gemüseschale (über den Gemüseschalen) befindet, legen.

In dieser Lage kann das Fleisch langstens 1-2 Tage aufbewahrt werden.

Gekochtene Nahrungsmittel, kalte Platten, usw. zugedeckt aufbewahren. Sie konnen auf jeder beliebigen Rost gelegt werden.

Obst und Gemüse: nach vorherigem Säubern und Waschen in der Gemüseschale (in den Gemüseschalen) aufbewahren.

Butter und Käse: in speziellen Behältern aufbewahren oder in Alu- bzw. Plastikfolie einpacken, um den Kontakt mit der Luft zu vermeiden.

Milch in Flaschen: gut verschlossen auf die Konsol der Innentür stellen.

Wenn Bananen, Kartoffeln, Zwiebeln und Knoblauch nicht verpackt sind, sollen sie nicht in den Kühlschrank gegeben werden.

Tips für das Einfrieren

Für ein einwandfreies Einfrieren der Lebensmittel geben wir folgende Ratschlage:

• Das Gefriervermögen des Gefrierabteils (in 24 Std.) kann auf dem Typenschild abgelesen werden.
• Der Gefriervorgang dauert ca. 24 Stunden. In dieser Zeit sollte keine zusätzliche Ware in das Gefrierabteil eingelegt werden.
• Nur erstklassige, frische und gut gesäuberte Produkte einfrierten.
  Die Nahrungsmittel vor dem Einfrierten in keine Portionen einteilen, damit der Gefriervorgang beschleunigt wird; dies ermöglich das spätere Auftauen von kleineren Portionen.
  Die Lebensmittel in Alu- oder Polyäthylenfolien Luftdicht verpacken.
• Es soll vermieden werden, daß die einzufrierenden Lebensmittel mit den bereits eingefrorenen in Berührung kommt, um eine Wärmeübertragung an diese zu verhindern.
• Es ist zu beachten, daß mageres Fleisch better und länger haltbar ist. Fetthaltiges Fleisch hat eine geringere Lagerzeit. Ferner reduziert Salz die Haltbarkeitsdauer.

• Speiseeis, direkt aus dem Gefrierfach genommen, kann Kälte-Brandwunden verursachen.

• Es ist empfehlenswert, auf der Verpackung das Einfrierdatum zu notieren, damit die Aufbewährungszeit eingehalten werden kann.

• Es sollen neke kohlensäurehaltigen Getränke in das Gefrierfach eingestellt werden, da sie explodieren können.

Tips für Tiefkuhlkost

Um optimale Leistungen des Gerätes zu erhalten, sich vergewissern,

• daß die Tiefkühlkost beim Verkauf gut aufbewahrt wurde
• daß der Transport vom Verkäufer zum Verbraucher in kurzer Zeit erfolgt.
• Tür so weniger wie möglich öffnen und nicht offen halten.
• Einmal aufgetaute Lebensmittel verderben schnell und konnen kein ein zweites Mal eingefroren werden.
• Das Haltbarkeitsdatum auf der Tiefkuhlkestverpackung sollte nicht übersritten werden.

WARTUNG

Vor jeder Reinigungsrarbeit immer den Netzstecker aus der Steckdoseziehen.

Achtung

Dieses Gerät enthalt im Kältekreislauf Kohlenwasserstoff. Aus thisem Grund darf die Wartung und das Nachfüllen ausschließlich von autorisiertem Fachpersonal durchgeführt werden.

Regelmäßige Reinigung

Benutzen Sie nie Metallgegenstände um das Gerät zu reinigen, da es beschädigt werden können.

Den Innenraum mit lauwarmem Wasser und Natron und die lackierten Teile mit einem Poliermittel reinigen.

Gut nachwaschen und sorgfältig trocknen.

Den Kondensator und den Motorkompressor mit einer Bürste oder einem Staubsauger reinigen. Dies begunstigt den gute Betrieb mit folglicher Stromersparnis.

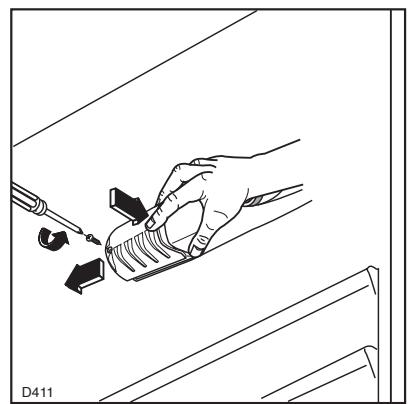

Innenbeleuchting

Die Innenbeleuchtungslampe im Kühlabteil ist durch folgende Arbeitssschritte zugänglich:

• Lösen Sie die Befestigungsschraube der Lampenabdeckung.
• Heben Sie den beweglichen Teil ab, indem Sie wie in der Abbildung gezeigt darauf drücken.

Sollte sich die Beleuchtung beim Öffneder Türe nicht einschalten, ist zuüberprüfen, ob die Gluhbirne festeingeschraubt ist; wenn die Störungdennoch bestehen bleibt, die defekteGluhbirne durch eine neue Birne gleicherLeistung ersetzen. Die maximale Leistung ist amLeuchtkörper angegeben.

Stillstandszeiten

Bei längerem Stillstand des Gerätes, müssen Sie folgendermaßen vorgehen:

den Stecker aus der Steckdoseziehen;

alle Lebensmittel herausnehmer;

Gerät abtauen, Innenraum und Zubehörteile reinigen; die Türen offen setzen, um im Innern eine gute Luftzirkulation zu gewährleisten und damit Geruchsbildung zu vermeiden.

MAINTENANCE

Die sich auf dem Verdampfer des Kühlschrankes bildende Reifschicht taut Jedesmal in den Stillstand-zeiten des Motorkompressors von selbst ab. Das Tauwasser lauft durch eine Rinne in eine Plastikschale auf der Rückseite des Gerätes (über dem Kompressor) und verdunstet Dort.

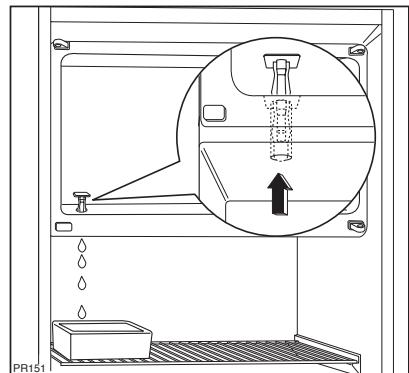

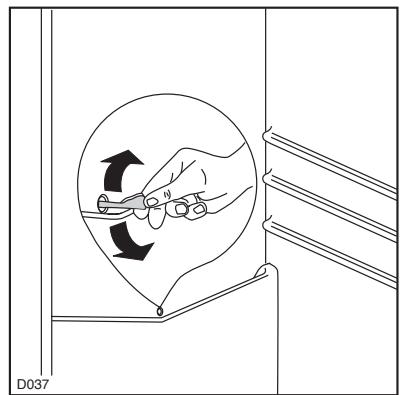

Wir empfehlen, das in der Mitte der Abtauwasserrinne des Kuhlraumes befindliche Ablaufloch für das Abtauwasser regelmäßig zu reinigen, um zu vermeiden, daß das Abtauwasser auf die eingelagerten Lebensmittel tropf. Verwenden Sie den darauf vorgesehenen Reiniger,der sich schon im Ablaufloch befindet.

Die sich im Gefrierfach bildende Reifschicht soll, sobald diese eine Stärke von 4 mm erreicht hat, mit dem mitgelieferten Plastikschaber abgekratzt werden. Während dieseres Vorganges ist es nicht nötig, das Gerät auszuschalten und die Nahrungsmittel Herauszunehmen.

Wenn sich jedoch eine dicke Eisschicht bildet, muß man vollkommen abtauen. Um ein vollständiges Abtauen durchzuführen, gehen man wie folgt vor:

1. Den Thermostatkopf auf «O» einstellen oder den Stecker aus der Steckdose Herausziehen.
2. Die eventuell im Frosterfach liegenden Lebensmittel Herausnahmen, sie in Zeitungspapier einwickeln und sehr kuhl aufbewahren.
3. Tur offen setzen. Ein Gefäß auf den ersten Rost direkt unter das Ablaufloch stellen. Den Stöpsel wie in der Abbildung gezeigt entfernen.
4. Nach beendetem Abtauprozeß das Gefrierteil gut nachtrocknen und den Stöpsel wieder hineingegeben.
5. Plastikschaber für späteren Gebrauch aufbewahren.
6. Den Thermostatknopf wieder in die gewünschte Stellung drehen bzw. den Stecker wieder einstecken.

STÖRUNGEN

Falls das Gerät Störungen aufweisen sollente, überprüfen Sie zuerst folgenden:

• Steckt der Netzstecker in der Steckdose?
• Befindet sich der Hauptschalter der elektrischen Anlage in der richtigen Stellung?
• Ist die Stromzufuhr unterbrochen?
• Befindet sich der Thermostatkopf in richtiger Stellung?
• Wasserpfütze auf dem Boden des Kühlfaches:
  Abtauuwasserloch verstopt? (siehe Abschnitt

1. Nachdem das Gerät für 2-3 Std. in Betrieb genommen wurde, können tiefgefrore Nebensmittel darin zurückgelegt

! Achting:

Benutzen Sie niemals Metallgegenstände, um die Reifschicht abzukratzen, damit eine Beschädigungen des Gerätes vermieden werden kann.

Benutzen Sie kein mechanisches oder andes Mittel für einen Schnellen Abtauprozeß mit Ausnahme der vom Hersteller empfohlenen.

Ein Temperaturanstieg der Tiefkuhlkost während des Abtaens konnte die Aufbewahrungsduer verkurzen.

"Abtauen")

Sollten Sie nach o.e. Prüfungen zu keinem Resultatkommen, so wenden Sie sichitte an unseren nachsten Kundendienst.

Um ein rasches Beheben des Schadens zu erhögbaren, ist es beim Anruf an den Kundendienst notwendig, die Modell- und Seriennummer anzugegeben, die Sie dem Garantieschein oder dem Typenschild (- linke Seite - unter) entnehmen können.

TECHNISCHE DATEN

Euro- Effizenz-Klasse	A
Nutzinhalt des Kühlschranks in Liter	195
Nutzinhalt des Faches in Liter	17
Energieverbrauch in kWh/24h	0,70
Energieverbrauch in kWh/Jahr	256
Gefrierleistung kg/24h	2
Lagerzeit bei Störung -18/-9°C in h	12

Die Technische Daten können Sie auf dem Typschild feststellen. Das Typschild befindet sich links unter an der Seitebewand.

INSTALLATION

Aufstellung

Das Gerät sollte nicht in der Höhe von Wärmequellen wie Heizkörpern oder Öfen aufgestellt und vor direkter Sonneneinstrahlung geschützt werden.

Für den Einbauitte den entsprchenden Abschnitt durchlesen.

Elektrischer Anschluß

Bevor Sie den Stecker in die Steckdose einstecken, überprüfen Sieitte, daß die auf dem Typenschild des Gerätes angegebene Spannung sowie Frequenz mit dem Anschlußwert des Hauses übereinstimmen. Eine Abweichung von ±6% von der Nominalspannung ist zulässig. Für die Anpassung des Gerätes an andere Spannungen muß ein Spartransformer angemessener Leistung vorgeschaltet werden.

Das Gerät muß unbedingt vorschäftsmäßig geerdet werden. Zu diesen Zweck ist der Stecker des Speisekabels mit dem darauf vorgesehenen Kontakt versehen. Soltte die Netzleitung im Haus nicht mit einer Erdleitung versehen sein, so muß das Gerät an eine getrennte Erdleitung vorschäftsmäßig und unter Hinzuziehung eines Fachmanns angeschlossen werden.

Die Erzeugerfirma lehtne每一Verantwortung ab, falls these Unfallverhutungsvorschrift nicht beachtet wird.

Dieses Gerät entspricht der folgende EWG Richtlinie:

Wichtig

Es muß möglich sein, das Gerät vom Netz zu trennenn; Nach der Installation muß die SteckdoseDMAher zugänglich bleiben.

• 87/308 EWG vom 2.6.87 (Deutschland-Ausführung) bzw. der ÖVE-Richtlinie Nr. F 61/84 (Österreich-Ausführung) bezüglich Funkentstörung.

• 73/23 EWG vom 19/02/73 (Niederspannung) und folgende Änderungen;

• 89/336 EWG vom 03/05/89 (Elektromagnetische Verträglichkeit) und folgende Änderungen.

Anweisungen für den integrierten Einbau

NischenmaBe

Höhe 1225 mm

Tiefe 550 mm

Breite 560 mm

Zur Transportsicherung wurde die Gerätür an beiden Anschlagseiten mit Scharnierstiften befestigt. Je nach Turanschlag, Scharnierstift auf einer Seite oben und unter entfern.

Aus Gründen der Sicherheit muß eine Mindestbelüftung geschichert sein, wie aus der Abb. hervorght:

Achtung: Die Ventilations - Öffnungen müssen immer saubergehalten werden.

Ferner ist auch am hinteren Einbauschrankteil ein Luftungskamin mit folgenden Maßsen notwendig:

Tief 50 mm

Breite 540 mm

Gerät in die Nische einschieben bis die Anschlagleiste (A) unten am Möbel anli

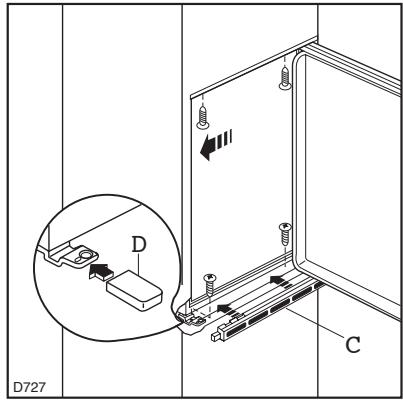

Tür öffnen und Gerät gegenüber der Bandseite an die Möbelseitenwand anrücken. Gerät mit den 4 beiliegenden Schrauben befestigen.

Belüttungsgitter (C) und Scharnierabdeckung (D) aufstecken.

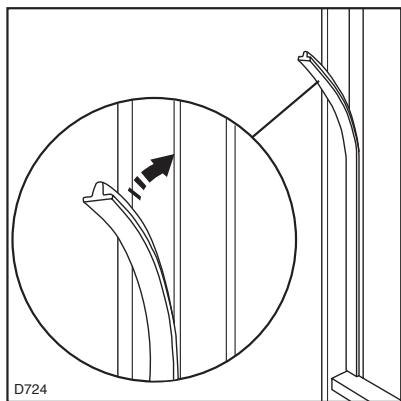

Fugenabdeckprofiloben um die Winkeldicke ausschneiden und zwischen Gerät und Möbelseitenwand eindrücken.

In die Befestigungsd Scharnierlocher beiliegende Abdeckkappen (B) eindrücken.

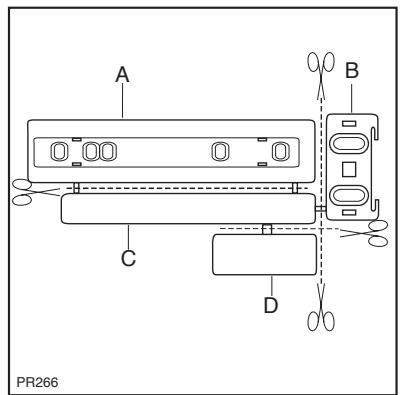

Die Teile A, B, C, D abnehmer, wie in der Abb. gezeigt wird.

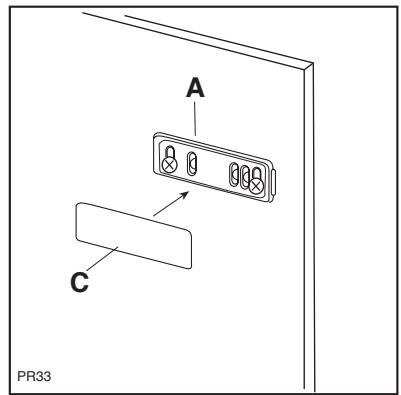

Die Schiene (A) auf der Innenseite der Möbeltür obey und unter auflegen (siehe Abb.) und die Position der äußeren Bohrlocher anzeichnen. Nachdem die Löscher gebohr wurden, die Schiene mit den mitgelieferten Schrauben befestigen.

Die Abdeckung (C) in die Schiene (A) eindrücken, bis sie einrastet.

USE

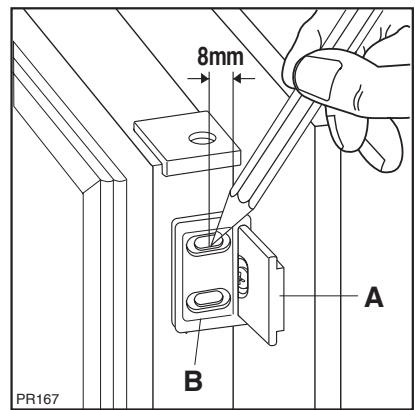

Gerätetur und Möbeltür auf ca. 90^ öffnen. Den Winkel (B) in der Schiene (A) einsetzen. Gerätetur und Möbeltür zusammenhalten und die Bohrlocher anziehnen (siehe Abb.). Winkel abnehmer und die Bohrlocher mit 2mm und einem Abstand von 8 mm von der Turaubenkante ausführten. Den Winkel wieder auf der Schiene anbringen und mit den mitgelieferten Schrauben befestigen.

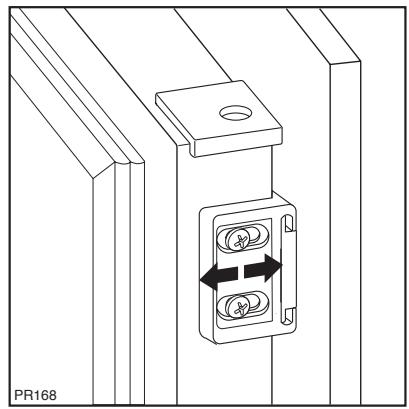

Für eine allfällig notwendige Ausrichtung der Möbeltür, den Spielraum der Langlocher nutzen.

Nach Beendigung der Arbeiten den einwandfrei Verschluß der Gerätetür überprüfen.

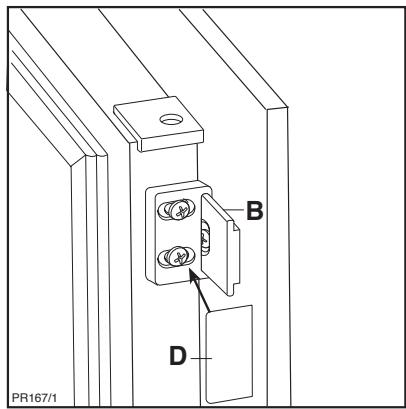

Die Abdeckung (D) in die Schiene (B) eindrücken, bis sie einrastet.

Anschlagwechsel Verdampferfachtür

Mit Hilfe eines Schraubenziehers den Scharnierträger (1) * losen . Dazu auf die innere Feder drücken und den Scharnierträger gemeinsam mit der Verdampferfachtür herausziehen;

den Blindstopfen (2) entfernen und auf der gegenüberliegenden Seite in der freiobleibenden Öffnung wieder einsetzen;

die Tur um 180^ drehen, den Scharnierträger (1) abnehmer und auf der gegenüberliegend en Seite wieder anbringen;

die Verdampferfachtür wieder montieren; dazu den oberen Scharnierstift und den unteren Scharnierträger (1) bis zur Einrastung eindrücken.

Um eine optimale Lagerung der Lebensmittel zu garantieren, ist die Verdampferfachtür mit einem einfachen Federmechanismus ausgestattet, durch die die Tür geöffnet bleibt, bis sie nicht fest geschlossen wird.

i AVERTISSEMENTS ET CONSEILS IMPORTANTS
