BEDIENUNGSANLEITUNG R232 REX

Libretto Istruzioni

ERIGORIFERO- CONGELATORE RD 23 - RD 24 FD 23 - RG 24 RD 24 N - R 232

REX

GENTILE CLIENTE

Ci congratuliamo con Lei per avere scelto un prodotto di qualità, concepito per rispondere alle esigenze della vita moderna. La Sua nuova apparecchiatura è coperta da garanzia. Il relativo certificato di garanzia lo trova qui allegato. Se dovesse mancare lo richieda al Rivenditore.

INDICE

AVVERTENZE E CONSIGLI	PAG. 1
INSTALLAZIONE.	PAG. 2
REVERSIBILITÀ DELLE PORTE.	PAG. 3
USO E FUNZIONAMENTO	PAG. 4
POSIZIONAMENTO MENSOLE.	PAG. 4

CONGELAZIONE DEI CIBI.	PAG. 5
SBRINAMENTO.	PAG. 6
MANUTENZIONE.	PAG. 7
ASSISTENZA TECNICA.	PAG. 8

Questa apparecchiatura è conforme al D.M. 13/4/89 e alla Direttiva Comunitaria CEE n. 87/308 del 2/6/87 relativa alla soppressione dei disturbi radio.

AVVERTENZE E CONSIGLI IMPORTANTI

È molto importante che questo libretto istruzioni sia conservato assieme all'apparecchiatura per qualsiasi futura consultazione. Se l'apparecchiatura dovesse essere venduta o trasferita ad un'altra persona, assicurarsi che il libretto venga fornito assieme, in modo che il nuovo utente possa essere messo al corrente del funzionamento della macchina e delle avvertenze relative.

Queste avvertenze sono state redatte per la Vostra sicurezza e per quella degli altri. Vi preghiamo, dunque, di volerle leggere attentamente prima d'installare e di utilizzare l'apparecchiatura.

Qualora questa apparecchiatura, munita di chiusura magnetica, venisse usata in sostituzione di una con chiusura a scatto, consigliamo di rendere quest'ultima inservibile, prima di mettere da parte la vecchia apparecchiatura. Ciò eviterà che i bambini, giocando, vi rimangano intrappolati, con grave pericolo per la loro vita.

■ Togliere la spina dalla presa di corrente prima di procedere a qualsiasi operazione di pulizia e manutenzione (come nel caso di sostituzione della lampadina, sulle apparecchiature che ne sono provviste).
■ Quest'apparecchiatura è stata progettata per essere utilizzata da persone adulte. Fare attenzione, quindi, che i bambini non si avvicinino con l'intento di giocarvi.
■ Ogni eventuale modifica che si rendesse necessaria all'impianto elettrico domestico, per poter installare l'apparecchiatura, dovrà essere eseguita solo da personale abilitato.
■ Assicurarsi, dopo aver installato l'apparecchiatura, che essa non appoggi sul cavo di alimentazione.
■ I frigoriferi e/o congelatori domestici sono destinati unicamente alla conservazione e/o congelazione degli alimenti.

Durante il normale funzionamento il condensatore ed il compressore, che sono posti sul retro dell'apparecchiatura, si riscaldano sensibilmente. Assicurarsi quindi che l'installazione venga eseguita come da istruzioni riportate sul libretto. Un'aerazione insufficiente comporterà sicuramente un cattivo funzionamento e dei danni all'apparecchiatura.
Se l'apparecchiatura viene trasportata in posizione orizzontale è possibile che l'olio contenuto nel compressore defluisca nel circuito refrigerante. Lasciare l'apparecchiatura in posizione verticale almeno 2 ore prima di metterla in funzione per dar modo all'olio di refluire nel compressore.
In tutte le apparecchiature di refrigerazione e congelazione ci sono delle superfici che si coprono di brina. A seconda del modello, tale brina può essere eliminata automaticamente (sbrinamento automatico) oppure manualmente. Non tentare mai di togliere la brina con un oggetto appuntito, si rischierebbe di danneggiare irrimediabilmente l'evaporatore. Utilizzare a tale scopo l'apposita paletta fornita con l'apparecchiatura.
■ Non mettere mai nello scompartimento a bassa temperatura (congelatore o conservatore) bibite gassate: possono esplodere.
■ Non introdurre mai liquidi o alimenti caldi e non riempire fino al-l'orlo i recipienti muniti di coperchio.
- È pericoloso modificare o tentare di modificare le caratteristiche di quest'apparecchiatura.
■ Mai riparare l'apparecchiatura da soli. Le riparazioni effettuate da persone non competenti possono provocare dei danni. Contattare il Centro di Assistenza più vicino ed esigere solo ricambi originali.
■ Quest'apparecchiatura contiene C.F.C. Questo potrebbe essere pericoloso per l'ambiente qualora l'apparecchiatura venisse demolita in modo non conforme. Per un corretto smaltimento rivolgersi all'azienda municipalizzata che provvede alla raccolta dei rifiuti solidi urbani.

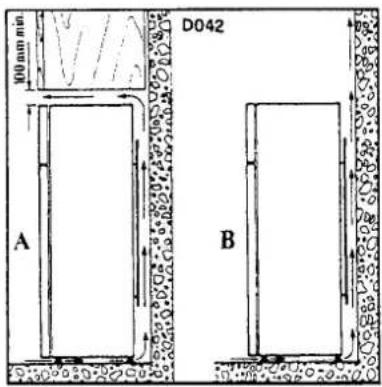

Posizionamento

D042 100 mm mm A B

Collocare l'appa-recchiatura lontana da fonti di calore, quali: termosifoni, stufe da riscaldamento, esposizione diretta ai raggi solari ecc.; le migliori prestazioni si hanno con temperature dell'ambiente comprese tra +16°C e +32°C (Classe N) o tra +18°C e +38°C (Classe ST); la classe di appartenenza è riportata sulla targhetta matricola.

Assicurarsi che nella parte posteriore, superiore ed inferiore non ci siano ostacoli alla circolazione dell'aria.

Per un miglior rendimento dell'apparecchiatura, la distanza minima tra la parte superiore della stessa e l'eventuale pensile sovrastante dovrebbe essere di almeno 100 mm (esempio (A) in figura).

La soluzione da preferire sarebbe comunque quella illustrata nell'esempio (B) in figura (senza pensile).

È consentito anche il posizionamento con i fianchi aderenti a mobili adiacenti, purché l'aria circoli liberamente nella parte posteriore e superiore.

Uno o più piedini regolabili, posti alla base del mobile, consentono un accurato livellamento.

Distanziali posteriori

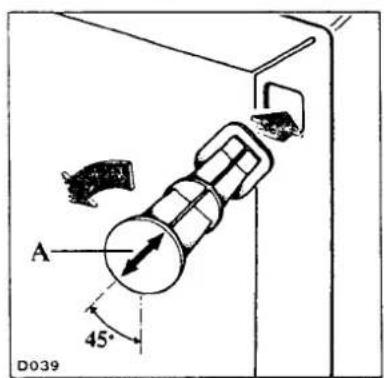

A 45° D039

Nel sacchetto della documentazione sono inseriti due distanziali da applicare negli appositi fori praticati sullo schienale dell'apparecchiatura.

Inserire nei fori i distanziali, facendo attenzione che la freccia (A) sia disposta come nella figura, indi ruotarli

di 45° (freccia verticale) per ottenere l'agganciamento.

Pulizia delle parti interne

Prima dell'uso e del collegamento elettrico pulire tutte le parti interne con acqua tiepida e saponè neutro allo scopo di togliere il caratteristico odore di nuovo, indi asciugare accuratamente.

Non usare detersivi né polveri abrasive che sono dannose alle finiture.

Collegamento elettrico

Assicurarsi, prima di inserire la spina nella presa di corrente, che la tensione e la frequenza riportate sulla targhetta matricola corrispondano a quelle dell'impianto domestico.

È ammessa una oscillazione di ±6% sulla tensione nominale.

Per il funzionamento a tensioni diverse si dovrà utilizzare un autotrasformatore di potenza adeguata.

È indispensabile che l'apparecchiatura sia collegata ad una efficiente presa di terra.

A tale scopo la spina del cavo di alimentazione è dotata dell'apposito contatto.

Qualora la presa di corrente dell'impianto domestico non sia collegata a terra, allacciare l'apparecchiatura ad un impianto di terra a parte, conformemente alle norme in vigore, consultando in proposito un tecnico specializzato.

La Casa Costruttrice declina ogni responsabilità qualora questa norma antinfortunistica non fosse rispettata.

Reversibilità delle porte

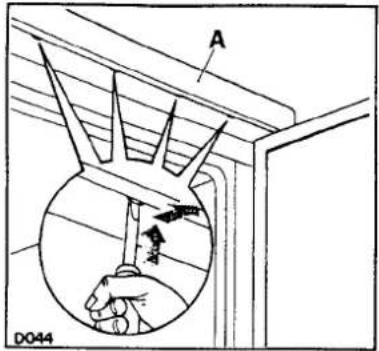

A D044

Per l'inversione operare come segue:

con l'ausilio di un attrezzo sganciare la mostrina cru-scotto (A) come indicato in Fig. (per modelli con cru-scotto).

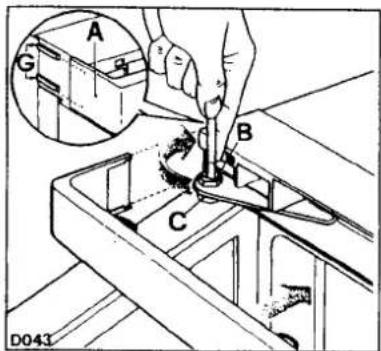

A G B C D043

Riposizionare l'in- serto filettato (C) sotto la cerniera prevista sul lato opposto. Rimon- tare la porta superiore e riavvitare il perno (B) sul lato opposto.

Rimontare la mo- strina cruscotto (A) facendo atten- zione che le guide laterali (G), si inca-

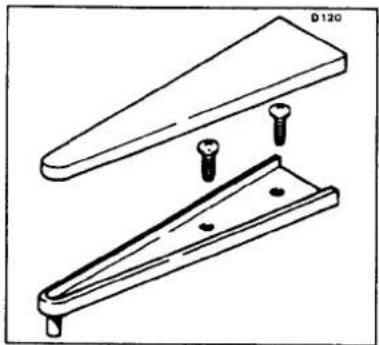

Technical line drawing of a mechanical bracket assembly with two plates and four screws (no text or symbols)

Nei modelli senza cruscotto si pro- cede come da Fig.

strino negli appositi incavi della mostrina cruscotto.

Svitare il piedino livellatore sinistro.

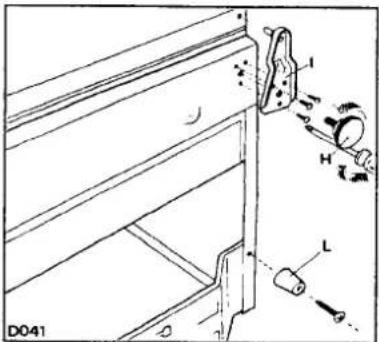

D041

Svitare il piedino livellatore destro (H) e relativa cerniera (I) e rimontare il tutto sul lato sinistro.

Rimontare l'altro piedino sul lato de-stro.

Dove previsto, svitare il distanziale (L) e riavvitarlo nella stessa posizione sul lato opposto.

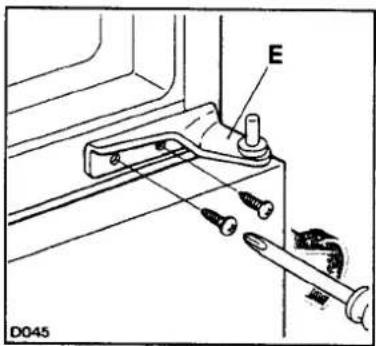

E D045

Togliere la mostrina cruscotto (A), svitare il perno (B) dalla cerniera superiore e il relativo inserto filettato (C), e sfilare la porta superiore dalla cerniera intermedia (E).

Diagram showing a hand holding a small object through a circular inset, with no visible text or symbols.

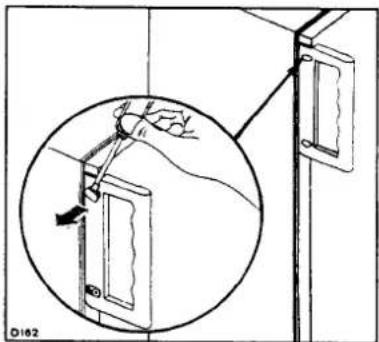

Smontare le mani- glie e rimontarle sul lato opposto.

I fori non utilizzati sono mascherati da tappi di plastica che vanno tolti e rimontati sui fori che rimangono liberi.

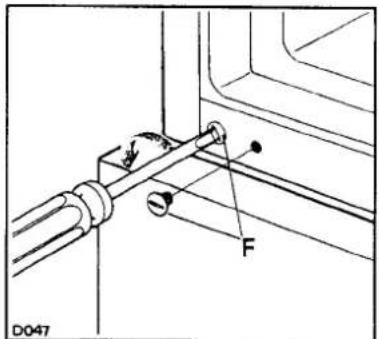

D047 F

Smontare la cerniera intermedia (E), ruotarla di 180° e rimontarla sul lato opposto dopo aver toito i tappi (F) che mascherano i fori, i tappi devono essere rimontati sui fori rimasti liberi sul lato opposto.

Attenzione

Ultimata la reversibilità delle porte, controllare che la guarnizione magnetica sia aderente al mobile. Se la temperatura ambiente è fredda (ad es. in inverno), può succedere che la guarnizione non aderisca perfettamente al mobile. In tal caso attendere il naturale rinvenimento della guarnizione stessa oppure accelerare tale processo riscaldando la parte interessata con un normale asciugacapelli.

Funzionamento - regolazione della temperatura

Per far funzionare l'apparecchiatura, ruotare in senso orario la manopola del termostato dalla posizione di arresto «○» ad una posizione successiva in funzione del freddo desiderato:

numeri bassi = meno freddo numeri alti = più freddo

La temperatura all'interno dell'apparecchiatura si regola automaticamente; generalmente la posizione intermedia della manopola è la più indicata.

Con la manopola sui numeri più alti, a temperatura ambiente elevata ed una notevole quantità di alimenti, il funzionamento può essere continuo con formazione di brina o ghiaccio sulle superfici di raffreddamento.

In tal caso è necessario posizionare la manopola sui numeri più bassi, in modo da consentire lo sbrinamento automatico e, di conseguenza un minor consumo di energia elettrica.

Refrigerazione dei cibi e delle bevande

Per utilizzare nel modo migliore lo scomparto refrigerante è necessario:

non introdurre nella cella vivande calde o liquidi in evaporazione;

coprire o avvolgere gli alimenti (specie se contengono aromi);

disporre gli alimenti in modo che l'aria possa circolare liberamente attorno ad essi.

Carne (di tutti i tipi): va avvolta con del protettivo. Tempo massimo di conservazione: 1-2 giorni.

Cibi cotti, piatti freddi, ecc. devono essere ben co-perti e si possono disporre su qualsiasi griglia.

Frutta e verdura ben pulite, vanno poste nel cassetto previsto.

Banane, patate, cipolla ed aglio, se non sono confezionati, non vanno messi in frigorifero.

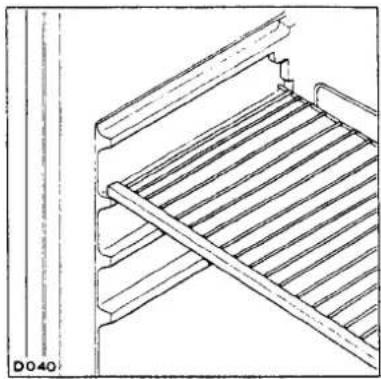

Griglie mobili

Technical line drawing of a wooden fence structure with diagonal bracing (no text or symbols)

Sulle pareti della cella-sono ricavate delle guide che consentono uno spostamento delle griglie o dei ripiani in posizioni diverse.

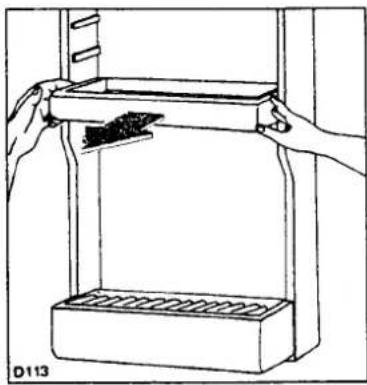

Posizionamento delle mensole della controporta

Line drawing of hands installing or adjusting a component inside a container (no text or symbols)

Le mensole della controporta possono essere cambiate di posizione. L'operazione si effettua in questo modo:

forzare gradualmente la mensola nel senso indicato dalle frecce fino ad ottenere lo sganciamento, indi rimontarla nella posizione desiderata.

Congelazione dei cibi freschi e conservazione dei cibi surgelati

Lo scomparto * * * è adatto alla congelazione di cibi freschi e alla conservazione a lungo termine di cibi congelati e surgelati.

Congelazione dei cibi freschi

Per la congelazione non è necessario variare la posizione della manopola del termostato da quella di normale funzionamento. Tuttavia, volendo ottenere una congelazione più rapida, ruotare la manopola del termostato verso i numeri più alti. Con la manopola in quest'ultima posizione, la temperatura nello scomparto refrigerante potrebbe scendere al di sotto di 0°C; se ciò si verificasse riportare la manopola del termostato verso un numero più basso.

Per ottenere i massimi vantaggi dal processo di conge- lazione diamo alcuni consigli importanti:

■ porre i cibi da congelare nel vano superiore dello scomparto congelatore, in quanto questo è il punto più freddo;
■ la quantità massima di alimenti che possono essere congelati in 24 h è riportata sulla «targhetta matricola»;
■ congelare solo alimenti di ottima qualità, freschi e ben puliti;
- dividere tutto in piccole parti, in modo da favorire la rapidità della congelazione e consentire lo scongelamento solo della quantità necessaria;
■ avvolgere gli alimenti con protettivo adatto (es. fogli di alluminio), ben aderente ai cibi e ben chiuso;
- è consigliabile indicare sulla confezione oppure sulle apposite schede (se in dotazione) la data di congelazione al fine di poter controllare il tempo di conservazione;
■ sulla controporta oppure sulla scheda (se in dotazione) sono schematizzati alcuni tipi di animali e alimenti ed i mesi (numero) di conservazione dal momento della congelazione;
■ evitare di mettere i prodotti da congelare a contatto di quelli già congelati; ciò eviterà lo scongelamento di questi ultimi.

Non mettere nello scomparto congelatore bevande gassate in contenitori chiusi: potrebbero scoppiare.

Conservazione dei cibi surgelati

■ Assicurarsi che i surgelati siano stati ben conservati dal rivenditore;
■ che il trasporto, dall'acquisto alla sistemazione nello scomparto congelatore, sia breve;
■ non superare il periodo di conservazione indicato sulle confezioni;
■ non aprire troppo frequentemente la porta dello scomparto e non lasciarla aperta più del necessario.

Dopo un periodo di inattività, introdurre gli alimenti nell'apparecchiatura dopo averla fatta funzionare per almeno due ore con la manopola del termostato sul numero più alto; quindi, ruotare la manopola sulla posizione intermedia.

Importante

In caso di scongelamento per cause accidentali, ad esempio per mancanza di corrente, sarà necessario consumare i cibi entro breve tempo o cucinarli subito e ricongelarli. Se l'interruzione è breve (da 6 a 8 ore) e il congelatore è carico, i cibi non subiranno alcuna alterazione.

Cubetti di ghiaccio

L'apparecchiatura è corredata con una o più vaschette per la formazione dei cubetti di ghiaccio; queste vanno riempite di acqua potabile e riposte nell'apposito scomparto.

Si raccomanda di non usare utensili metallici per staccare le vaschette.

Non ingerire mai i ghiaccioli o i cubetti di ghiaccio appena tolti dall'apparecchiatura perché potrebbero provocare ustioni.

Scongelazione

Gli alimenti surgelati o congelati, prima di essere usati, possono essere scongelati in un frigorifero o a temperatura ambiente, a seconda del tempo disponibile per l'operazione.

I pezzi piccoli possono essere cucinati direttamente appena tolti dal congelatore; in questo caso, però, il tempo di cottura sarà più lungo.

Sbrinamento

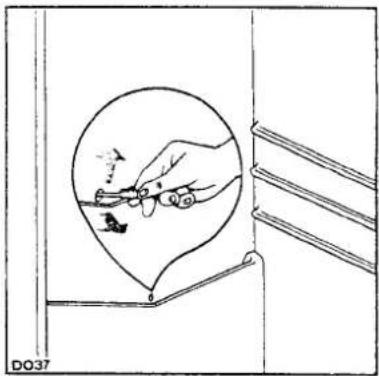

Sull'evaporatore dello scomparto refrigerante la brina viene eliminata automaticamente ad ogni arresto del compressore.

Illustration of a hand holding scissors inside a circular frame, with no visible text or symbols

L'acqua derivante dallo sbrinamento, tramite un apposito convogliatore, viene raccolta in una bacinella posta nella parte posteriore sopra il compressore dell'apparecchiatura, da dove evapora.

Si raccomanda di pulire periodicamente il foro di scarico dell'acqua di sbrinamento, posto nella parte centrale dell'apposito convogliatore dello scomparto frigorifero, utilizzando l'apposito «pulitore» che si trova nel foro.

Nello scomparto *... la brina deve essere eliminata ognivalvolta si è formato uno spessore di 4 mm circa, utilizzando l'apposita paletta raschiabrina fornita con l'apparecchiatura.

Si raccomanda di non impiegare utensili metallici per asportare la brina, al fine di evitare gravi danni all'apparecchiatura.

Qualora si formasse uno spesso strato di ghiaccio, sarà necessario effettuare un completo sbrinamento, procedendo come segue:

■ staccare la spina dalla presa di corrente o porre la manopola del termostato in posizione «○»;
■ avvolgere gli alimenti in parecchi fogli di giornale e riporli in un luogo molto fresco;
■ lasciare la porta aperta e a sbrinamento avvenuto asciugare le pareti accuratamente;
■ reinserire la spina nella presa; posizionare la manopola del termostato sul numero più alto. Dopo due o tre ore di funzionamento riportare la manopola sulla posizione intermedia.

Le aperture della porta possono favorire la formazione di brina, più accentuata sulla parte alta dell'apparecchiatura. Per toglierla utilizzare l'apposita paletta raschiabrina.

Staccare la spina dalla presa di corrente prima di eseguire qualsiasi operazione.

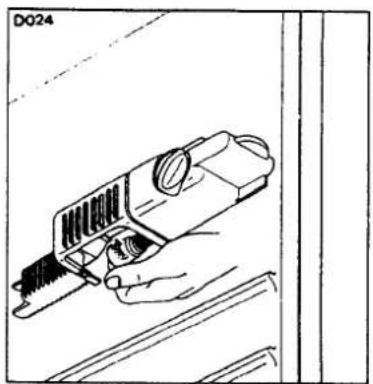

Lampada di illuminazione

Line drawing of a hand holding a device with a magnifying glass (no text or symbols)

La lampada di illuminazione dello scomparto refrigerante è facilmente accessibile attraverso l'apertura prevista nel diffusore stesso. Qualora, a porta aperta, la lampada non si accendesse, controllare che sia avvitata bene; se il difetto rimane sostituire la lampada con una di pari potenza (la potenza massima è riportata sul diffusore luce).

Pulizia periodica

Pulire l'interno con acqua tiepida e bicarbonato di soda; pulire il condensatore ed il motocompressore con una spazzola o un aspirapolvere. Questa operazione migliorerà il funzionamento con conseguente risparmio di energia.

Periodi di inattività

Durante i periodi in cui l'apparecchiatura non è in fun- zione osservare le seguenti precauzioni:

staccare la spina dalla presa di corrente;

togliere tutti gli alimenti;

sbrinare e pulire l'interno e tutti gli accessori;

lasciare le porte socchiuse per evitare la formazione di odori sgradevoli.
