LTF 11H132 O EU - Lavastoviglie HOTPOINT ARISTON - Manuale utente e istruzioni gratuiti

MANUALE UTENTE LTF 11H132 O EU HOTPOINT ARISTON

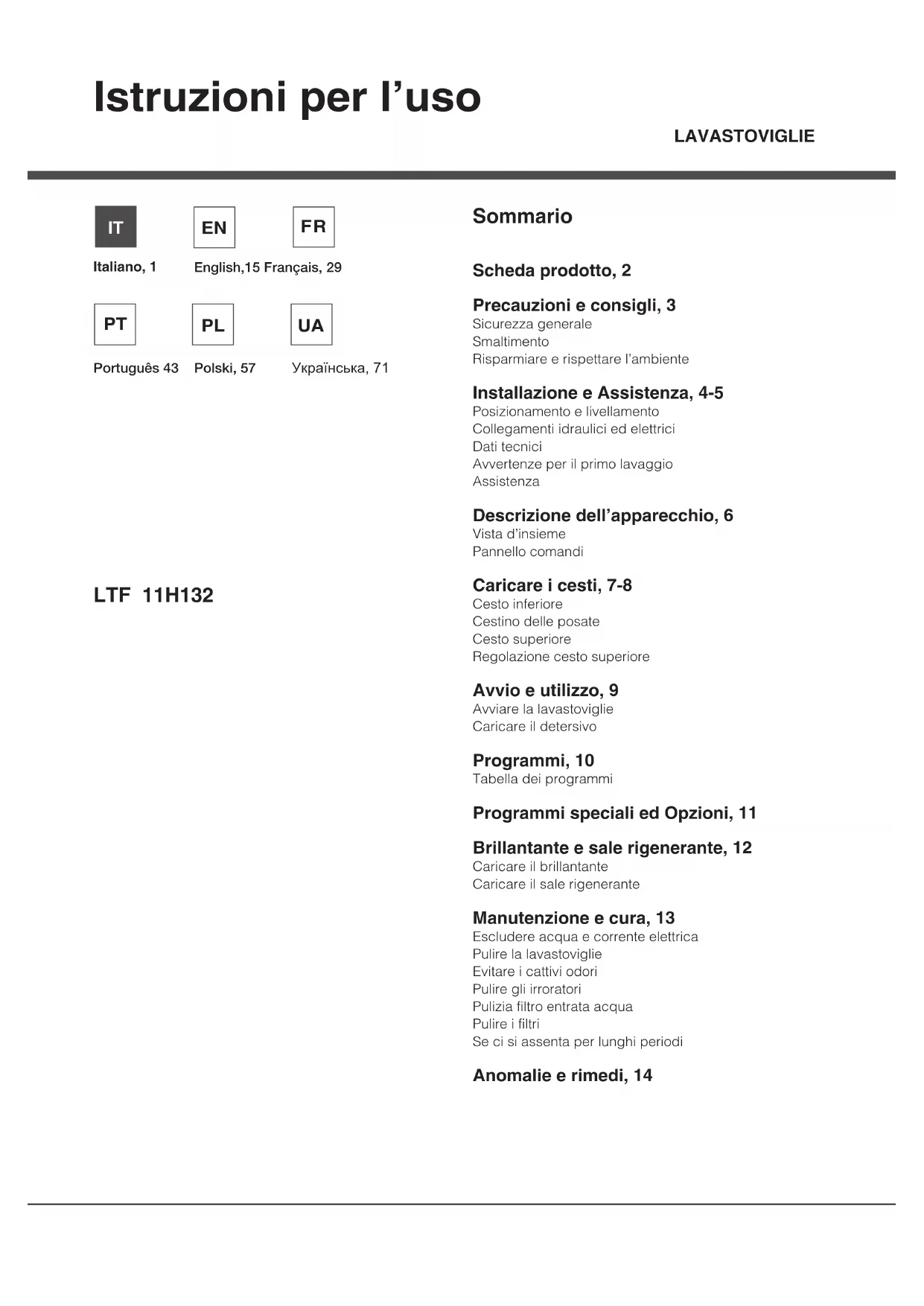

Istruzioni per l’uso LAVASTOVIGLIE Italiano, 1

LTF 11H132 Sommario Scheda prodotto, 2 Precauzioni e consigli, 3 Sicurezza generale Smaltimento Risparmiare e rispettare l’ambiente Installazione e Assistenza, 4-5 Posizionamento e livellamento Collegamenti idraulici ed elettrici Dati tecnici Avvertenze per il primo lavaggio Assistenza Descrizione dell’apparecchio, 6 Vista d’insieme Pannello comandi Caricare i cesti, 7-8 Cesto inferiore Cestino delle posate Cesto superiore Regolazione cesto superiore Avvio e utilizzo, 9 Avviare la lavastoviglie Caricare il detersivo Programmi, 10 Tabella dei programmi Programmi speciali ed Opzioni, 11 Brillantante e sale rigenerante, 12 Caricare il brillantante Caricare il sale rigenerante Manutenzione e cura, 13 Escludere acqua e corrente elettrica Pulire la lavastoviglie Evitare i cattivi odori Pulire gli irroratori Pulizia filtro entrata acqua Pulire i filtri Se ci si assenta per lunghi periodi Anomalie e rimedi, 14 English,15 Français, 29

Scheda prodotto Marchio HOTPOINT ARISTON Modello LTF 11H132 Capacità nominale in numero di coperti standard (1)

Classe di efcienza energetica su una scala da A+++ (bassi consumi) a D (alti consumi) A+++ Consumo energetico annuo in kWh (2)

Consumo energetico del ciclo di lavaggio standard in kWh

Consumo di potenza nel modo spento in W

Consumo di potenza nel modo lasciato acceso in W

Consumo di acqua annuo in litri (3)

Classe di efcacia di asciugatura su una scala da G (efcacia minima) ad A (efcacia massima)

Durata del programma per il ciclo di lavaggio standard in minuti 190’ Durata del modo lasciato acceso in minuti

NOTE 1) L’informazione sull’etichetta e sulla scheda fanno riferimento al programma standard di lavaggio, questo programma è adatto per lavare stoviglie che presentano un grado di sporco normale ed è il programma più efciente in termini di consumo combinato di energia ed acqua. Il ciclo standard corrisponde al ciclo ECO. 2) Consumo di energia basato su 280 cicli annui standard con acqua caricata fredda e sui consumi in modo di spento o di lasciato acceso dopo la ne ciclo. Il consumo effettivo dipende da come viene usato l’elettrodomestico.

3) Basato su 280 cicli di lavaggio standard. Il consumo effettivo dipende dalle modalità di utilizzo dell’apparecchio.

• Presente solo su alcuni modelli. Precauzioni e consigli L’apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente. È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio. Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza. Questo apparecchio è progettato per l’uso domestico o per applicazioni simili, ad esempio: - aree adibite a cucina per il personale in negozi, uffici ed altri ambienti di lavoro; - case coloniche; - utilizzo da parte di clienti in hotel, motel ed altri ambienti di tipo residenziale; - bed and breakfast. Sicurezza generale

• Questoelettrodomesticononpuò venire usato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, o mancanza di esperienza e conoscenza, a meno che non venga loro fornita supervisione o istruzioni riguardanti l’uso da una persona responsabile della loro sicurezza.

• Ènecessaria lasupervisione diun adulto per evitare che i bambini giochino con l’elettrodomestico.

• L’apparecchioèstatoconcepitoperunusodi tipo non professionale all’interno dell’abitazione.

• L’apparecchiodeveessereusatoperillavaggio delle stoviglie a uso domestico, solo da persone adulte e secondo le istruzioni riportate in questo libretto.

• L’apparecchio non va installatoall’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.

• Ènecessariochiudereilrubinettodell’acqua e staccare la spina dalla presa della corrente prima di effettuare operazioni di pulizia e manutenzione.

• Incasodiguasto,innessuncasoaccedereai meccanismi interni per tentare una riparazione.

• Nonappoggiarsiosedersisullaportaaperta: l’apparecchio potrebbe ribaltarsi.

• Laportanondeveesseretenutanellaposizione apertaperchèpuòrappresentareilpericolodi inciampare.

• Tenereildetersivoeilbrillantantefuoridalla portata dei bambini.

• Gliimballagginonsonogiocattoliperbambini. Smaltimento

• Smaltimentodel materialedi imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.

• Ladirettiva Europea2012/19/EU suirifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiutisolidi urbani.Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono e impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori. Risparmiare e rispettare l’ambiente Risparmiare acqua ed energia

• Avviarelalavastovigliesoloapienocarico.In attesa che la macchina sia piena, prevenire i cattivi odoricon ilciclo Ammollo (vedi Programmi)

• Selezionare un programma adatto al tipo di stoviglie e al grado di sporco consultando la Tabelladeiprogrammi: - per stoviglie normalmente sporche utilizzare il programmaEco,chegarantiscebassiconsumi energetici e di acqua. - se il carico è ridotto attivare l’opzione Mezzo carico/ZoneWash* (vediAvvioeutilizzo).

• Seilpropriocontrattodierogazionedell’energia elettrica prevede fasce orarie di risparmio energetico, effettuare i lavaggi negli orari a tariffa ridotta. L’opzione Partenza Ritardata

(vediAvvioeutilizzo) puòaiutareaorganizzare i lavaggi in tal senso. Detersivi senza fosfati, senza cloro e contenenti enzimi

• Siconsigliavivamentediusareidetersivisenza fosfati e senza cloro che sono i più indicati per la tutela dell’ambiente.

• Glienzimisviluppanoun’azioneparticolarmente efficacecon temperature prossimeai 50°C, per cui con i detersivi con enzimi si possono impostare lavaggi a basse temperature e ottenere gli stessi risultati che si avrebbero a 65°C.

• Dosarebeneildetersivoinbasealleindicazioni del produttore, alla durezza dell’acqua, al grado di sporco e alla quantità di stoviglie per evitare sprechi. Pur biodegradabili, i detersivi contengono elementi che alterano l’equilibrio della natura.4

In caso di trasloco tenere l’apparecchio in posizione verticale; se fosse necessario, inclinarlo sul lato posteriore. Posizionamento e livellamento 1.Disimballarel’apparecchioecontrollarechenonabbiasubìtodanniduranteiltrasporto.Sefossedanneggiatononcollegarloe contattare il rivenditore.2.Sistemare la lavastoviglie facendo aderire i fianchi o loschienaleaimobiliadiacentioallaparete.L’apparecchiopuòanche essere incassato sotto a un piano di lavoro continuo* (vedi foglio di Montaggio)

3. Posizionare la lavastoviglie su un pavimento piano e rigido. Compensare le irregolarità svitando o avvitando i piedinianteriorifinchél’apparecchiononsiaorizzontale.Unaccuratolivellamento dà stabilità ed evita vibrazioni, rumori e spostamenti.4*. Per regolare l’altezza del piedino posteriore, agire sulla boccola esagonale di colore rosso presente nella parte inferiore, frontale, centrale della lavastoviglie, con una chiave a bocca esagonale apertura 8 mm., girando in senso orario per aumentare l’altezza e in senso antiorario per diminuirla. (vedere foglio istruzioni incasso allegato alla documentazione) Collegamenti idraulici ed elettrici L’adattamento degli impianti elettrici e idraulici per l’installazione deve essere eseguito solo da personale qualificato.La lavastoviglie non deve appoggiare sui tubi o sul cavo di alimentazione elettrica.L’apparecchio deve essere collegato alla rete di distribuzione dell’acqua utilizzando tubi nuovi.Nonriutilizzareivecchitubi.I tubi di carico e di scarico dell’acqua e il cavo di alimentazione elettrica possono essere orientati verso destra o sinistra per consentire la migliore installazione. Collegamento del tubo di carico dell’acqua

• Aunapresad’acquafredda:avvitarebeneiltubodicaricoaunrubinettoconboccafilettatada3/4gas;primadiavvitare,far scorrere l’acqua finché non sia limpida affinché le eventuali impurità non intasino l’apparecchio.• Aunapresad’acquacalda:nelcasodiimpiantocentralizzatoditermosifoni, la lavastoviglie può essere alimentata conacqua calda di rete purché non superi la temperatura di 60°C.Avvitareiltuboalrubinettocomedescrittoperlapresad’acqua fredda.Selalunghezzadeltubodicaricononèsufficiente,rivolgersia un negozio specializzato o a un tecnico autorizzato (vedi Assistenza)

La pressione dell’acqua deve essere compresa nei valori riportatidallatabellaDatitecnici (vedi a lato)

Fare attenzione che nel tubo non ci siano né pieghe né strozzature. Collegamento del tubo di scarico dell’acqua Collegareiltubodiscarico,senzapiegarlo,aunacondutturadi scarico con diametro minimo di 4 cm. Iltubodiscaricodeveessereadun’altezzacompresatra40e80cm.dalpavimentoopianod’appoggiodellalavastoviglie(A).Prima di collegare il tubo di scarico dell’acqua al sifone del lavandino, rimuovere il tappo di plastica (B). Sicurezza antiallagamento Per garantire che non si generino allagamenti, la lavastoviglie:- è dotata di un sistema che interrompe l’ingresso dell’acqua nel caso di anomalie o di perdite dall’interno.Alcunimodellisonodotatidiundispositivosupplementaredi sicurezza New Acqua Stop*, che garantisce l’antiallagamento anche in caso di rottura del tubo di alimentazione. ATTENZIONE: TENSIONE PERICOLOSA! Il tubo di carico dell’acqua, non deve in nessun caso, essere tagliato in quanto contiene parti sotto tensione. Collegamento elettrico Prima di inserire la spina nella presa della corrente, accertarsi che:

• lapresaabbialamessaaterraesiaanormadilegge;• lapresasiaingradodisopportareilcaricomassimodipotenzadella macchina, indicato nella targhetta caratteristiche sulla controporta (vedicapitoloDescrizionedellalavastoviglie);
• latensionedialimentazionesiacompresaneivaloriindicatinella targhetta caratteristiche sulla controporta;• lapresasiacompatibileconlaspinadell’apparecchio.Incasocontrario richiedere la sostituzione della spina a un tecnico autorizzato (vediAssistenza) ; non usare prolunghe o prese multiple.Adapparecchioinstallato,ilcavodialimentazioneelettricae la presa della corrente devono essere facilmente raggiungibili.Il cavo non deve subire piegature o compressioni.Seil cavo di alimentazione è danneggiato, deve esseresostituitodalcostruttoreodalsuoServiziodiAssistenzaTecnica,in modo da prevenire ogni rischio. (VediAssistenza) Installazione e AssistenzaIT

Striscia anticondensa* Dopoaverincassatolalavastoviglieaprirelaportaeincollarela striscia adesiva trasparente sotto al ripiano in legno per proteggerlo dalla eventuale condensa. Avvertenze per il primo lavaggio Dopol’installazione, rimuovere i tamponi posizionati suicesti e gli elastici di trattenimento sul cesto superiore (dove presenti).Immediatamente prima del primo lavaggio, riempire completamente d’acqua il serbatoio del sale e solo dopo aggiungere circa 1Kgdisale(vedicapitolo Brillantantee sale rigenerante): è normale che l’acqua trabocchi. Selezionare il livello di durezza dell’acqua (vedi tabellacapitoloBrillantanteesalerigenerante).DopoilcaricamentodelsalelaspiaMANCANZASALE*sispegne.Ilmancato riempimento del contenitore del sale, puòprovocare il danneggiamento del dolcificatore dell’acqua e dell’elemento riscaldante. Dati Tecnici DimensioniLarghezza cm. 59,5Altezza cm. 82Profondità cm. 57Capacità 14 coperti standardPressione acqua alimentazione0,05 ÷ 1MPa (0.5 ÷ 10 bar)7,25 – 145 psiTensione di alimentazionevedi targhetta caratteristichePotenza totale assorbitavedi targhetta caratteristicheFusibile vedi targhetta caratteristicheQuesta apparecchiatura è conforme alle seguenti Direttive Comunitarie: -2006/95/EC (Bassa Tensione) -2004/108/EC (Compatibilità Elettromagnetica) -2009/125/EC (Comm. Reg. 1016/2010) (Ecodesign)-97/17/EC (Etichettatura)-2012/19/EU (RAEE) La macchina, è dotata di segnali acustici/toni (secondo il modello d lavastoviglie ) che avvisano dell’avvenuto comando: accensione, fine ciclo ecc.. I simboli/spie/led luminosi presenti sul pannello comandi/display, possono variare di colore, pulsare o essere a luce fissa. (secondo il modello di lavastoviglie)

Il display, visualizza informazioni utili relative al tipo di ciclo impostato, alla fase di lavaggio/asciugatura, al tempo residuo, alla temperatura ecc... ecc... Assistenza Prima di contattare l’Assistenza:

• Verificaresel’anomaliapuòessere risolta dasoli(vedi AnomalieeRimedi).• Riavviareilprogrammapercontrollaresel’inconvenienteèstato ovviato.• Incasonegativo,contattareilServizioAssistenzaTecnicaAutorizzato.Non ricorrere mai a tecnici non autorizzati. Comunicare:
• iltipodianomalia;• ilmodellodellamacchina(Mod.);• ilnumerodiserie(S/N).Queste informazioni si trovano sulla targhetta caratteristiche posta sull’apparecchio (vediDescrizionedell’apparecchio). Assistenza Attiva 7 giorni su 7 Senasceil bisogno di interventochiamare il Numero UnicoNazionale199.199.199*. Unoperatore sarà a completadisposizione per fissareunappuntamentoconCentroAssistenzaTecnicoautorizzatopiùvicino al luogo da cui si chiama.È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta. *Alcostodi14,25centesimidiEuroalminuto(ivainclusa)dalLun. alVen.dalle08:00alle18:30,ilSab.dalle08:00alle13:00edi5,58centesimidiEuroalminuto(ivainclusa)dalLun.alVen.dalle18:30alle08:00,ilSab.dalle13:00alle08:00eigiornifestivi,perchichiamadal telefono fisso.Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato.Le suddette tariffe potrebbero essere soggette a variazione da parte dell’operatore telefonico; per maggiori informazioni consultare il sito www.aristonchannel.com.6

2. Irroratore superiore

4. Regolatore altezza cestello

5. Cestelloinferiore

6. Irroratore inferiore

10. Targhettacaratteristiche

• Presente solo su alcuni modelli. Il numero e il tipo di programmi ed opzioni variano in base al modello di lavastoviglie. Pannello comandi TastoSelezione ProgrammaTasto e spia Active OxygenTasto e spia Extra asciugaturaSpia SaleSpia BrillantanteTasto e spia Pastiglie multifunzioneIndicatore luminoso numero programma e tempo residuoTasto Partenza Ritardata Tasto Zone WashTasto e Spia ON-OFF/ResetSpie Zone WashSpia Partenza RitardataIT

Caricare i cesti Suggerimenti Prima di caricare i cesti, eliminare dalle stoviglie i residui di cibo e vuotare bicchieri e i contenitori dei liquidi rimasti. Non è necessario un risciacquo preventivo sotto acqua corrente.Sistemarelestoviglieinmodochesianobenfermeenonsiribaltino, i contenitori siano disposti con l’apertura rivolta in basso e le parti concave o convesse in posizione obliqua, per permettere all’acqua di raggiungere tutte le superfici e di defluire.Fate attenzione che coperchi, manici, padelle e vassoi non impediscanolarotazionedegli irroratori. Disporre gli oggettipiccoli nel cestino delle posate.Le stoviglie in plastica e le padelle in antiaderente, tendono a trattenere maggiormente le gocce d’ acqua e quindi il loro grado di asciugatura risulterà inferiore a quello delle stoviglie in ceramica o acciaio.Glioggettileggeri(comeirecipientiinplastica)devonoesserepreferibilmente posizionati sul cesto superiore e disposti in modo da non potersi muovere.Dopoavercaricato, assicurarsi che gli irroratori ruotinoliberamente. Cesto inferiore Ilcesto inferiore può contenere pentole, coperchi,piatti,insalatiere, posate ecc... Piatti e coperchi grandi vanno sistemati di preferenza ai lati del cesto.E’consigliabile disporre le stoviglie molto sporchenel cestoinferiore poichè in questo settore i getti d’acqua sono più energici e permettono di ottenere migliori prestazioni di lavaggio. Alcunimodellidilavastoviglie,dispongonodisettorireclinabili*, gli stessi si possono usare in posizione verticale per lasistemazione dei piatti oppure in posizione orizzontale(abbassati) per poter caricare più agevolmente pentole einsalatiere. Cestino delle posate Il cestino delle posate è scomponibile e scorrevole per una miglioreottimizzazionedellospazionelcestoinferiore.E’munitodi griglie superiori per una migliore disposizione delle stesse. I coltelli e gli utensili con punte taglienti devono essere sistemati nel cestino delle posate con le punte rivolte verso ilbasso o sistemati sulle ribaltine del cesto superiore in posizioneorizzontale. Cesto superiore Caricarestovigliedelicateeleggere:bicchieri,tazze,piattini,insalatiere basse. Alcunimodellidilavastoviglie,dispongonodisettorireclinabili*, utilizzabili in posizione verticale per sistemare piattini da thè o dessert o abbassati per caricare ciotole e contenitori per alimenti. *Presente solo in alcuni modelli e variabili per numero e posizione.8

Regolare l’altezza del cesto superiore Per agevolare la sistemazione delle stoviglie, è possibile sistemare il cesto superiore in posizione alta o bassa.E’ preferibile regolare l’altezza del cesto superiore a CESTO VUOTO.Non sollevare o abbassare MAI il cesto su un solo lato.SeilcestoèdotatodiLift-Up* (vedi figura) , sollevare il cesto afferrandolo ai lati e muovere verso l’alto. Per tornare nella posizione bassa, premere le leve (A) ai lati del cesto ed accompagnare la discesa verso il basso. Stoviglie non idonee

• Posateestovigliedilegno.• Bicchieridecoratidelicati,stovigliediartigianatoartisticoedi antiquariato. Le loro decorazioni non sono resistenti.• Partiinmaterialesinteticononresistentiallatemperatura.• Stovigliedirameestagno.• Stoviglie sporche di cenere, cera, grasso lubrificante oinchiostro.Le decorazioni su vetro, i pezzi di alluminio e argento durante il lavaggio possono tendere a cambiare colore ed a sbiancarsi. Anchealcunitipidivetro(peres.oggettidicristallo)dopomoltilavaggi possono diventare opachi. Danni al vetro ed alle stoviglie Cause:
• Tipodivetroeprocedimentodiproduzionedelvetro.•Composizionechimicadeldetersivo.•Temperaturadell’acquadelprogrammadirisciacquo. Consiglio:
• Utilizzaresolobicchierieporcellanagarantitidalproduttorecome resistenti al lavaggio in lavastoviglie.•Usaredetersivodelicatoperstoviglie.•Estrarrebicchierieposatedallalavastovigliealpiùprestopossibile dopo la fine del programma.Il cesto superiore è regolabile in altezza a seconda della necessità: in posizione alta quando nel cesto inferiore si vogliono sistemare stoviglie ingombranti; in posizione bassa, in modo da sfruttare gli spazi delle ribaltine o dei reclinabili creando più spazio verso l’alto. Ribaltine a posizione variabile Le ribaltine laterali sono posizionabili su tre altezze differenti per ottimizzare la disposizione delle stoviglie nello spazio del cesto.I calici possono essere posizionati stabilmente sulle ribaltine inserendo lo stelo del bicchiere nelle apposite asole. Vassoio portaposate* Alcunimodellidilavastovigliesonodotatidiunvassoioscorrevolechepuòessereutilizzatopercontenereposatediservizio o tazze di piccole dimensioni. Per migliori prestazionidi lavaggio, evitare di caricare sotto al vassoio stoviglieingombranti. Il vassoio portaposate è rimovibile. (vedi figura) Prima di caricare il vassoio, assicurarsi che i sostegni siano ben agganciati al cesto superiore. (vedi figura)
• Presente solo su alcuni modelli.IT

• Presente solo su alcuni modelli. Avviare la lavastoviglie 1.Aprireilrubinettodell’acqua.2.AprirelaportaepremereiltastoON-OFF:lespieON/OFF,opzionieildisplaysiilluminano.3.Dosareildetersivo.(vedi a lato).4.Caricareicesti(vediCaricareicesti) 5.Selezionareilprogrammainbaseallestoviglieeallorogradodi sporco (vedi tabella dei programmi) premendo il tasto P.6.Selezionareleopzionidilavaggio*.7.Avviarechiudendolaporta.8. La fine del programma è segnalata da segnali acustici e lampeggiailnumerodelprogrammasuldisplay.Aprirelaporta,spegnerel’apparecchiopremendoiltastoON-OFF,chiudereilrubinetto dell’acqua e staccare la spina dalla presa di corrente.9.Aspettarealcuniminutiprimaditoglierelestoviglie,perevitarediscottarsi.Scaricareicestelliiniziandodaquelloinferiore. - Per ridurre il consumo di energia elettrica, in alcune condizioni di NON utilizzo prolungato, la macchina si spegne automaticamente. PROGRAMMI AUTO*:alcuni modelli di lavastoviglie sono dotatidiunparticolaresensorechepuòvalutareilgradodisporco e impostare il lavaggio più efficiente ed economico.LaduratadeiprogrammiAutopotràvariareperl’nterventodel sensore. Selestovigliesonopocosporcheosonostatesciacquateprecedentemente sotto l’acqua, ridurre sensibilmente la dosedel detersivo. Modificare un programma in corso Sesièselezionatounprogrammasbagliatoèpossibilemodificarlo, purché appena iniziato: aprire la porta facendo attenzione alla fuoriuscita di vapore, con una pressione prolungatapremereiltastoON/OFF,lamacchinasispegne.RiaccenderelamacchinaconiltastoON/OFFeselezionareil nuovo programma e le eventuali opzioni; avviare chiudendo la porta. Aggiungere altre stoviglie Senzaspegnerelamacchina,aprirelaportafacendoattenzioneallafuoriuscitadivaporeeinserirelestoviglie.Chiuderelaporta:il ciclo riprende. Interruzioni accidentali Seduranteillavaggiosiaprelaportaosiverificaun’interruzionedi corrente, il programma si interrompe. Riprende dal punto in cui si era interrotto quando si chiude la porta o torna la luce. Caricare il detersivo Il buon risultato del lavaggio dipende anche dal corretto dosaggio del detersivo, eccedendo non si lava in modo più efficace e si inquina l’ambiente. A seconda del grado di sporco, il dosaggio può essere adattato al singolo caso con un detersivo in polvere o liquido.Solitamente per uno sporco normale, utilizzare circa 35 gr. (detersivo in polvere), o 35ml (detersivo liquido). Se si impiegano le pastiglie ne basta una.Se le stoviglie sono poco sporche o sono state sciacquate precedentemente sotto l’acqua, ridurre sensibilmente la dose del detersivo. Per un buon risultato di lavaggio osservare anche le istruzioni riportate sulle confezioni del detersivo.In caso di ulteriori domande consigliamo di rivolgersi agli uffici di consulenza dei produttori di detersivi.Per aprire il contenitore del detersivo, azionare il dispositivo di apertura “A” Introdurre il detersivo solo nella vaschetta “B” asciutta. La quantità di detersivo adibita al prelavaggio, deve essere posizionata direttamente in vasca. Dosareildetersivoconsultandola Tabelladeiprogrammi, per introdurne la quantità corretta.Nellavaschetta“B” è presente un livello che indica la quantità massima di detersivo liquido o in polvere inseribile per ogni ciclo. Eliminare iresidui didetersivodaibordidellavaschettaechiudere il coperchio fino allo scatto. Chiudereilcoperchiodelcontenitoredetersivospingendoloin alto, fino al corretto innesto del dispositivo di chiusura.Il contenitore detersivo si apre automaticamente in funzione del programma, al momento opportuno.Sevengonoutilizzatidetersivicombinati,èconsigliatoutilizzarel’opzioneTABS,cheadeguailprogrammadilavaggio,inmododa raggiungere sempre il migliore risultato di lavaggio e di asciugatura possibile.Utilizzare solo detersivo per lavastoviglie.NON UTILIZZARE detersivi per lavaggio a mano.Un utilizzo eccessivo di detersivo può lasciare residui di schiuma a fine ciclo. L’utilizzo delle pastiglie è consigliato solo nei modelli dove è presente l’opzione PASTIGLIE MULTIFUNZIONE.Le migliori prestazioni di lavaggio ed asciugatura, si ottengono solo con l’utilizzo di detersivo in polvere, brillantante liquido e sale.10

Programmi Il numero e il tipo di programmi ed opzioni variano in base al modello di lavastoviglie. Programma Asciugatura Opzioni Durata dei programmi Consumo acqua (l/ciclo) Consumo energia (KWh/ciclo)

2. Auto Intensivo Si

IdatideiprogrammisonomisuratiincondizionidilaboratoriosecondoNormaeuropeaEN50242. A seconda delle diverse condizioni di utilizzo, la durata e i dati dei programmi possono variare. Indicazioni per la scelta dei programmi e dosaggio del detersivo

Pastiglie Multifunzione Conquestaopzionevieneottimizzatoilrisultatodilavaggio ed asciugatura.Quando si usano le pastiglie multifunzione premere il tasto PASTIGLIEMULTIFUNZIONE,laspiasiillumina.L’opzione “Pastiglie Multifunzione”, comporta l’allungamento del programma. L’utilizzo delle pastiglie è consigliato solo dove è presente l’opzione PASTIGLIE MULTIFUNZIONE. Questa opzione è sconsigliata con i programmi che non prevedono l’uso delle pastiglie multifunzione.

• Presente solo su alcuni modelli. Extra Asciugatura Per migliorare l’asciugatura delle stoviglie, premereiltastoEXTRAASCIUGATURAlaspiasiillumina, un’ ulteriore pressione deseleziona l’opzione. Unatemperaturapiùaltaduranteilrisciacquofinaleeuna fase di asciugatura prolungata, permettono di migliorare l’asciugatura. L’ opzione EXTRA ASCIUGATURA, comporta l’allungamento del programma. Opzioni di lavaggio Se un’opzione non è compatibile con il programma selezionato, (vedi tabella programmi) il led relativo lampeggia velocemente 3 volte e si sentono dei segnali acustici. Partenza ritardata È possibile posticipare da 1 a 12 ore l’avvio del programma:1.PremereiltastoPARTENZARITARDATA:ildisplayvisualizzailrelativo simbolo; a ogni succesiva pressione viene incrementato iltempo(1h,2h,ecc.finoadunmax.di12h)dallapartenzadelprogramma selezionato.2.Selezionareilprogrammaechiuderelaporta:iniziailcontoalla rovescia;3.Atemposcaduto,laspiasispegneeilprogrammasiavvia.Per modificare il ritardo e selezionare un tempo inferiore premere iltastoPARTENZARITARDATA.Perannullarlopremereiltastoinsuccessione finché non si spegne la spia del ritardo selezionato. Il programma si avvia alla chiusura della porta. Programmi speciali ed Opzioni Note: lemiglioriprestazionideiprogrammi“FasteExpress30’”,siottengono preferibilmente rispettando il numero di coperti specificati.Per consumare di meno usa la lavastoviglie a pieno carico.Nota per i laboratori di Prove: per informazioni sulle condizioni dellaprova comparativa EN, farne richiesta all’indirizzo:ASSISTENZA_EN_LVS@indesitcompany.com ACTIVE OXIGEN Questo dispositivo rilascia all’interno della lavastoviglie molecole di ozono, una sostanza presente in natura in grado di ridurre i cattivi odori.L’opzionedeveessereutilizzatatradueciclidilavaggioeSOLOquando sono state caricate le stoviglie sporche.L’ACTIVEOXIGENsiattivaconunapressioneprolungatadeltasto O ,laopzionesaràattivaper24oreofinoall’avviodelprogrammadi lavaggio.E’possibileinserirealtrestoviglieinqualsiasi momento fino al completamento del carico.All’internodella lavastoviglie potrebbe essere percepibile unlieve caratteristico odore, lo stesso che accompagna talvolta i temporali, dovuto proprio all’ozono prodotto dalle scariche dei fulmini;ciòèassolutamentenormale.Laquantitàprodottadaldispositivo è molto piccola e decade rapidamente.Non è necessaria ricarica. Zone Wash Questa opzione permette di effettuare il lavaggio solo sulcestoselezionato.Selezionareilprogramma,premereil tastoZONEWASHinsuccessione:ilcestoselezionatosi illumina e il lavaggio si attiva solo sul cesto selezionato; un ulteriore pressione del tasto deseleziona l’opzione. L’opzioneèdisponibileconiprogrammi:Intensivo,Normale e Fast. Selezionandol’opzioneeilprogrammaIntensivo, si attiva il lavaggio ULTRAINTENSIVE ZONE. Questo lavaggioè ideale per il carico misto più sporco come ad es. pentole e tegami, piatti incrostati o stoviglie difficili da lavare (grattugia, passaverdura, posate molto sporche). La pressione di spruzzo viene rafforzata, la temperatura di lavaggio aumentata garantendo un lavaggio ottimale sullo sporco ostinato. Selezionandol’opzioneeilprogrammaNormale, si attiva il lavaggio SAVING ZONE.Conquestafunzionesipuòridurre ilconsumo di acqua ed energia. Con questafunzione si puòridurreilconsumodienergia.Ilciclopotrebbesubire variazioni di durata. Ricordarsi di caricare le stoviglie solo sul cesto selezionato.12

Brillantante e sale rigenerante Usare solo prodotti specifici per lavastoviglie. Non usare sale alimentare o industriale nè detersivi per il lavaggio a mano.Seguire le indicazioni riportate sulla confezione. Sesiusaunprodottomultifunzione,nonènecessarioaggiungerebrillantante, si consiglia invece di aggiungere sale, specie se l’acqua è dura o molto dura. Non aggiungendo né sale né brillantante è normale che le spie MANCANZA SALE

• e MANCANZA BRILLANTANTE* rimangano accese. Caricare il brillantante Il brillantante facilita l’asciugatura delle stoviglie facendo scivolare l’acqua dalla superficie, così che non rimangano striature o macchie. Il serbatoio del brillantante va riempito:• quandosulpannellosiaccendelaspiaMANCANZABRILLANTANTE* è ancora disponibile una riserva di brillantanteper1-2cicli;1.Aprireilcontenitore“D” premendo e sollevando la linguettasul coperchio;2.Introdurreconprecauzioneilbrillantantefinoalriferimentomassimo dell’apertura di riempimento evitando che fuoriesca. Seaccade,puliresubitoconunpannoasciutto.3.Chiudereilcoperchiofinoalloscatto.Non versare MAI il brillantante direttamente all’interno della vasca. Regolare la dose di brillantante Senonsièsoddisfattidelrisultatodell’asciugatura,èpossibileregolareladosedibrillantante.Accendereespegnerela lavastoviglieconiltastoON/OFF.PremereiltastoP per 3 volte. AccendereconiltastoON/OFF,Illivelloimpostatocomparesuldisplay(impostato su livello di fabbrica).Regolare il livello di erogazione del brillantante tramite il tasto P.Premere il tasto ON/OFF per salvare la regolazione impostata.IllivellodibrillantantepuòessereimpostatoaZERO,intalcasoil brillantante non verrà erogato e non verrà accesa la spia di mancanza brillantante in caso di esaurimento dello stesso.Sipossonoimpostarefinoadunmax.di4livelliinbasealmodello di lavastoviglie. • sesullestovigliecisonostriature,impostareversoinumeribassi(1-2).• secisonogocced’acquaomacchiedicalcareimpostareverso i numeri alti (3-4). Impostazione durezza dell’acqua Ognilavastoviglie è corredata di un dolcificatore dell’acquache, utilizzando del sale rigenerante specifico per lavastoviglie, fornisce acqua priva di calcare per il lavaggio delle stoviglie. Questa lavastoviglie, consente una regolazione che riduce l’inquinamento ed ottimizza le prestazioni di lavaggio in funzione delladurezzadell’acqua.Ildatoèreperibilepressol’Enteerogatore dell’acqua potabile. AccendereespegnerelalavastoviglieconiltastoON/OFF.TenerepremutoiltastoPperalcuni secondi fino al segnaleacustico.AccenderelalavastoviglieconiltastoON/OFF,Illivelloimpostatocomparesuldisplay(Il decalcificatore è impostato su livello medio). Regolare il livello della durezza acqua tramite il tasto P, (1-2-3-4-5
• vedi tabella durezza acqua) finoadunmax.di5livelli.PremereiltastoON/OFFpersalvarelaregolazioneimpostata.Sesiutilizzanolepastigliemultifunzione,riempirecomunqueilserbatoio del sale.(°dH=durezzaingraditedeschi-°fH=durezzaingradifrancesi-mmol/l=millimol/litro) Caricare il sale rigenerante Per avere buoni risultati di lavaggio è indispensabile verificare che il serbatoio del sale non sia mai vuoto. Il sale rigenerante elimina il calcare dall’acqua, evitando che si depositi sulle stoviglie. Il serbatoio del sale è posto nella parte inferiore della lavastoviglie vediDescrizione) e va riempito:
• quandoilgalleggianteverde* non è visibile osservando il tappo del sale;• quandosulpannellosiaccendelaspiaMANCANZASALE*;1.Estrarreilcestoinferioreesvitareiltappodel serbatoio in senso antiorario.2.Solo per il primo utilizzo: riempire ilserbatoio di acqua fino al bordo.3. Posizionare l’imbuto (vedi figura) riempire il serbatoio di sale fino al bordo (circa1kg);ènormalechetrabocchiunpo’ d’acqua.4.Toglierel’imbuto*,eliminareiresidui di sale dall’imbocco;sciacquare il tappo sotto l’acqua corrente prima di avvitarlo, disponendolo a testa in giù e facendo defluire l’acqua dalle quattro fessure disposte a stella nella parte inferiore del tappo. (tappo con galleggiante verde*)E’ consigliabile effettuare questa operazione ad ogni caricamento del sale. Chiuderebeneiltappo,affinchénelserbatoiononentridetersivodurante il lavaggio (potrebbe danneggiarsi irrimediabilmente il dolcificatore).Quando si rende necessario, caricare il sale prima di un ciclo di lavaggio in modo da eliminare la soluzione salina traboccata dal contenitore del sale.
• Presente solo su alcuni modelli. Tabella Durezze AcquaAutonomia media contenitore salelivello °dH °fH mmol/l mesi1 0 - 6 0 - 10 0 - 1 7 mesi 2 6 - 11 11 - 20 1,1 - 2 5 mesi 3 12 - 17 21 - 30 2,1 - 3 3 mesi 4 17 - 34 31 - 60 3,1 - 6 2 mesi

34 - 50 61 - 90 6,1 - 9 2/3 settimane

Da 0°f a 10°f si consiglia di non utilizzare sale.

• con impostazione 5 la durata può prolungarsi. ** con 1 lavaggio al giorno

Manutenzione e cura Escludere acqua e corrente elettrica

eliminare il pericolo di perdite.

la macchina e durante i lavori di manutenzione. Pulire la lavastoviglie

essere puliti con un panno inumidito con acqua non abrasivo.

• La vasca interna può

con un panno imbevuto di acqua e poco aceto. Evitare i cattivi odori

della porta e delle vaschette detersivo con una spugnetta umida.

responsabili del cattivo odore. Pulire gli irroratori Può

succedere che residui

irroratori e ostruiscano i fori da cui esce l’acqua: di tanto in tanto è bene controllarli e pulirli con uno spazzolino non metallico. I due irroratori, sono entrambi smontabili. Per smontare l’irroratore superiore, occorre svitare girando in senso antiorario la ghiera di plastica.L’irroratore superiore, va rimontato con la parte con il maggior numero di fori rivolta verso l’alto. L’irroratore inferiore si smonta facendo pressione sulle linguette poste ai lati e tirandolo verso l’alto. Pulizia del filtro entrata acqua

tubi dell’acqua sono

lungo tempo inattivi, prima di fare l’allacciamento, far scorrere l’acqua fino a che diventi limpida e sia priva di impurità. Senza

puntodove entra l’acqua si intasi, danneggiando la lavastoviglie. Periodicamente, pulire il filtro entrata acqua posizionato all’uscita del rubinetto.

filtro e pulirlo delicatamente sotto un getto di acqua corrente. - Inserire nuovamente il filtro e avvitare il tubo. Pulire i filtri Il gruppo filtrante è formato da tre filtri che puliscono l’acqua di lavaggio dai residui di cibo e la rimettono in circolo: per avere buoni risultati di lavaggio è necessario pulirli. Pulire i filtri con regolarità. La lavastoviglie non deve essere usata senza filtri o con filtro sganciato.

• Dopoalcunilavaggi,controllareilgruppofiltranteese necessario pulirlo accuratamente sotto acqua corrente, aiutandosi con uno spazzolino non metallico, seguendo le istruzioni sotto riportate: 1.ruotareinsensoantiorarioilfiltrocilindricoCedestrarlo (fig.1). 2.EstrarreilbicchierefiltroBfacendounaleggerapressione sullealettelaterali(Fig.2); 3.SfilareilpiattofiltroinoxA.(fig.3).

4. Ispezionare il pozzetto ed eliminare eventuali residui di

cibo. NON RIMUOVERE MAI la protezione della pompa di lavaggio (particolare di colore nero) (fig.4). Dopolapuliziadeifiltri,rimontareilgruppofiltrantee ricollocarlo correttamente nella sua sede; è fondamentale per un buon funzionamento della lavastoviglie. Se ci si assenta per lunghi periodi

• Staccareicollegamentielettriciechiudereilrubinetto dell’acqua.

• Lasciaresocchiusalaporta.

• Alrientro,fareunlavaggioavuoto.

• Presente solo su alcuni modelli.14

Anomalie e rimedi Qualoral’apparecchiopresentidelleanomaliedifunzionamento,controllareiseguentipuntiprimadirivolgersiall’Assistenza. Anomalie: Possibili cause / Soluzione: La lavastoviglie non parte o non risponde ai comandi• Spegnere la macchina con il tasto ON/OFF, riaccendere dopo un minuto circa e reimpostare il programma. • La spina non è ben inserita nella presa di corrente.• La porta della lavastoviglie non è ben chiusa. La porta non si chiude • La serratura è scattata; spingere energicamente la porta fino a sentire il “clack”.La lavastoviglie non scarica acqua.• Il programma non è ancora terminato.• Il tubo di scarico dell’acqua è piegato (vedi Installazione).• Lo scarico del lavello è ostruito.• Il filtro è intasato da residui di cibo.La lavastoviglie fa rumore. • Le stoviglie sbattono tra loro o contro gli irroratori.• Eccessiva presenza di schiuma: il detersivo non è dosato adeguatamente o non è idoneo al lavaggio in lavastoviglie. (vedi Avvio e utilizzo). Su stoviglie e bicchieri ci sono depositi calcarei o una patina biancastra.• Manca il sale rigenerante o la sua regolazione non è adeguata alla durezza dell’acqua (vedi Brillantante e sale).• Il tappo del serbatoio del sale non è chiuso bene.• Il brillantante è esaurito o il dosaggio è insufficiente.Su stoviglie e bicchieri ci sono striature o sfumature bluastre.• Il dosaggio del brillantante è eccessivo.Le stoviglie sono poco asciutte.• È stato selezionato un programma senza asciugatura.• Il brillantante è esaurito o il dosaggio è insufficiente (vedi Brillantante e sale).• La regolazione del brillantante non è adeguata. • Le stoviglie sono in materiale antiaderente o in plastica.Le stoviglie non sono pulite.• I cestelli sono troppo carichi (vedi Caricare i cestelli).• Le stoviglie non sono sistemate bene.• Gli irroratori non sono liberi di ruotare.• Il programma di lavaggio è troppo blando (vedi Programmi).• Eccessiva presenza di schiuma: il detersivo non è dosato adeguatamente o non è idoneo al lavaggio in lavastoviglie. (vedi Avvio e utilizzo). • Il tappo del brillantante non è stato chiuso correttamente. • Il filtro è sporco o intasato (vedi Manutenzione e cura).• Manca il sale rigenerante (vedi Brillantante e sale).La lavastoviglie non carica acqua – Allarme rubinetto chiuso.(si sentono dei segnali acustici e il display visualizza H per alcuni minuti)(lampeggia la spia ON/OFF e il display visualizza il numero 6).• Manca l’acqua nella rete idrica.• Il tubo di carico dell’acqua è piegato (vedi Installazione).• Aprire il rubinetto e l’apparecchio si avvia dopo pochi minuti.• L’apparecchio si è bloccato perché non si è intervenuti al segnale acustico. Spegnere la macchina con il tasto ON/OFF, aprire il rubinetto e dopo alcuni secondi riaccendere premendo lo stesso tasto. Riprogrammare la macchina e riavviare.

• Presente solo su alcuni modelli.EN

11. Autonettoyage Non
