MANUALE UTENTE Manhattan Innosol

Introduzione Grazie per aver acquistato questo televisore con retroilluminazione LED, progettato e prodotto per offrirvi molti anni di funzionamento senza problemi. Anche se avete già famigliarità con prodotti simili, vi preghiamo di dedicare tempo alla lettura di queste istruzioni redatte per garantirvi di ottenere il meglio dal vostro acquisto. HDMI HDMI (High Denition Multimedia Interface) è l’interfaccia digitale di nuova generazione. Al contrario dei collegamenti tradizionali, trasmette segnali digitali audio e video non compressi utilizzando un unico cavo. Questo televisore sup- porta l’ingresso video ad alta denizione tramite la presa HDMI sul retro. La sicurezza è importante Onde garantire la sicurezza vostra e degli altri, leggete le precauzioni di sicurezza PRIMA di utilizzare il prodotto. Esclusione della responsabilità Le illustrazioni del televisore LCD, degli accessori e dei menu presenti su questo manuale dell’utente potrebbero dif- ferire dal prodotto vero e proprio.

INFORMAZIONI SULLA SICUREZZA

IMPORTANTI ISTRUZIONI SULLA SICUREZZA – LEGGERE ATTENTAMENTE PRIMA DELL’USO. Prestare attenzione alle informazioni di sicurezza poste sul retro del televisore. AVVERTENZA: ONDE RIDURRE IL RISCHIO DI SCOSSE ELETTRICHE, NON RIMUOVERE LE VITI DEL COPERCHIO; ALL’INTERNO, NON SONO PRESENTI COMPONENTI LA CUI MANUTENZIONE PUÒ ESSERE SVOLTA DALL’UTENTE: RIVOLGERSI SEMPRE A PERSONALE QUALIFICATO. Questo simbolo indica che nella documentazione allegata al prodotto sono presenti importanti istruzioni per la manutenzione. Questo simbolo indica tensione pericolosa e rischio di scosse elettriche all’interno dell’unità. Conservare le istruzioni.

• Non usare questo apparecchio vicino all’acqua.

• Eseguire la pulizia esclusivamente con un panno leggermente umido.

• Non ostruire le aperture di ventilazione.

• Installare secondo quanto indicato dalla guida d’avvio rapido e dalla guida dell’utente.

• Evitare di calpestare il cavo di alimentazione o di comprimerlo, in particolare in corrispondenza della spina, delle prese e del punto in cui fuoriesce dall’apparecchio.

Evitare che il cavo d’alimentazione penda dal bordo di un tavolo.

• Scollegare l’apparecchio dalla corrente in caso di temporali o se non lo si utilizza per lunghi periodi. ATTENZIONE! PER RIDURRE IL RISCHIO DI INCENDI O DI SCOSSE ELETTRICHE, NON ESPORRE QUESTA APPARECCHIATURA ALLA PIOGGIA O ALL’UMIDITÀ. L’APPARECCHIO NON DEVE ESSERE ESPOSTO A GOCCE E SPRUZZI. NON COLLOCARE SULL’APPARECCHIO OGGETTI CONTENENTI LIQUIDI. NOTA: non collocare amme libere come ad esempio candele sul televisore. NOTA: Quando si visualizza la stessa immagine per più di 2 ore senza interruzione, i contorni di tale immagine possono rimanere visisbili sullo schermo, ovvero un’immagine persistente può rimanere a video. Lo stesso accade quando si visualizzano per più di 2 ore:

• loghi, videogame, immagini da computer, Televideo

• Contenuti con un rapporto di formato che non riempe lo schermo (es. il formato 4:3) Tali immagini persistenti non costituiscono malfunzionamento e non sono coperte dalla garanzia del produttore. Ques to dispositivo è stata prodotto in accordo con tutte le attuali normative sulla sicurezza.4 Manhattan 107cm LCD 3D-TV Questo dispositivo è stata prodotto in accordo con tutte le attuali normative sulla sicurezza. I seguenti suggerimenti sulla sicurezza sono intesi a salvaguardare gli utenti da utilizzi sprovveduti e dai relativi pericoli.

• Sebbene l’apparecchio sia stato prodotto con cura e ri- gorosamente controllato prima di lasciare la fabbrica, come per tutti i prodotti elettrici è possibile l’insorgere di problemi. In caso di presenza di fumo, di surriscal- damento o di altri fenomeni imprevisti, scollegare immediatamente l’alimentazione.

Assicurarsi che l’unità sia sufcientemente ventilata! Non collocare mai l’unità vicino o sotto alle tende!

La spina della corrente viene utilizzata per collega- re/scollegare il dispositivo dall’alimentazione e deve essere accessibile facilmente.

Il dispositivo va collegato unicamente a un tipo d’ali- mentazione corrispondente a quanto indicato sul- l’etichetta sul retro del dispositivo. Non collegare il dispositivo ad altri tipi d’alimentazione.

La presa di corrente deve essere prossima all’appa- recchio e facilmente accessibile.

Per prevenire sovraccarichi, non collegare alla stessa presa troppi dispositivi.

Gli apparecchi di Classe 1 devono essere collegati a una presa di corrente dotata di messa a terra.

Tenere lontani i roditori. I roditori, infatti, risultano particolarmente attratti dai li elettrici.

Tenere sempre ben salda la spina quando la si estrae dalla presa elettrica. Non tirare il essibile in quanto potrebbe sovraccaricarsi e provocare un cortocircuito.

Collocare l’unità in modo da evitare che qualcuno inciampi sul essibile.

Non posizionare oggetti pesanti sul essibile, potreb- bero danneggiarlo.

Onde evitare infortuni, fare in modo che il essibile non sia alla portata dei bambini piccoli.

Non collocare l’unità in prossimità di fonti di calore. L’alloggiamento e il essibile potrebbero danneggiarsi a causa del calore.

Lo schermo è di plastica e potrebbe rompersi se dan- neggiato. Prestare attenzione quando si raccolgono schegge appuntite di plastica onde evitare infortuni.

Evitare di collocare l’unità su superci soggette a vibrazioni o scosse.

Per proteggere l’unità durante un temporale, scollega- re il cavo d’alimentazione CA e l’antenna. Avvertenza: non toccare il connettore dell’antenna (RF).

In caso di assenza prolungata dall’abitazione, scolle- gare il cavo d’alimentazione CA per ragioni di sicurez- za.

L’unità si scalda durante il funzionamento. Non coprire l’unità con coperte o altri oggetti simili onde evitarne il surriscaldamento. Non ostruire i fori di ventilazione. Non posizionare l’unità in prossimità dei termosifoni. Non esporre l’unità alla luce diretta del sole. Se posi- zionata su uno scaffale, lasciare 5 cm di spazio interno all’intera unità.

Il televisore non deve entrare in contatto con acqua o umidità. NON utilizzare l’apparecchio in luoghi umidi o bagnati come stanze da bagno, cucine piene di vapore o nei pressi di piscine.

Non utilizzare l’unità in caso di condensa.

• Le riparazioni vanno effettuate unicamente da perso

Non aprire l’unità. Tentativi di riparazione da parte di persone non esperte possono risultare pericolosi e provocare il rischio d’incendio.

La presenza di liquidi all’interno dell’unità può provo- care seri danni. Spegnere l’unità, scollegare l’alimen- tazione e rivolgersi a personale d’assistenza qualica- to prima di utilizzare nuovamente l’unità.

NON rimuovere il coperchio di sicurezza. Non contiene parti utili o riparabili all’interno. Ciò potrebbe rendere nulla la garanzia. Per le riparazioni rivolgersi solo a personale specializzato.

NON toccare o scuotere lo schermo TV, i circuiti in- terni potrebbero danneggiarsi. Prestare attenzione al telecomando, non farlo cadere.

Non collocare mai oggetti bollenti o amme libere sopra o in prossimità del televisore.

Le temperature elevate possono squagliare la plastica e provocare incendi.

Per pulire il televisore utilizzare un panno morbido e asciutto. Non utilizzare solventi o liquidi a base di benzina. Rimuovere le macchie ostinate con un panno morbido inumidito con detergente diluito. Avviso sulle cufe La musica ad alto volume può danneggiare irreparabilmente l’udito. Si consiglia quindi di non impostare il volume a un livello elevato quando si utilizzano le cufe, in particolare per lunghi periodi di tempo. Dove.installare Collocare il televisore lontano dalla luce diretta del sole o forte illuminazione; per la visione si raccomanda un’illuminazione leggera e indiretta. Utilizzare tende o tapparelle per evitare che la luce diretta del sole raggiunga lo schermo. Posizionare il televisore su una supercie solida, piatta e stabile. In questo modo si eviteranno cadute. Assicurarsi che il televisore sia collocato in una posizione dove non possa essere spinto o entrare a contatto con oggetti, dato che la pressione potrebbe rompere o danneggiare lo schermo. Evitare che piccoli oggetti niscano nei fori di ventilazione o nelle aperture del cabinet. Schermo.LCD I pannelli LCD sono prodotti utilizzando tecnologia a elevatissimo livello di precisione. Ad ogni modo, alcune parti dello schermo potrebbero essere prive di elementi d’immagine o avere macchie luminose. Ciò non è indice di malfunzionamento.5 Manhattan 107cm LCD 3D-TV Informazioni.di.sicurezza.sulla.visione.in.3D

• Una visione troppo ravvicinata o prolungata delle immagini in 3D può arrecare danni alla vista.

• Guardare programmi televisivi o giocare a giochi contenenti immagini in 3D con gli appositi occhiali per lunghi periodi di tempo può causare sonnolenza, mal di testa o affaticamento. In presenza di questi sintomi, interrompere l’attività e riposare.

• Si sconsiglia la visione di immagini in 3D a donne incinte, anziani, persone affette da patologie cardiache o che sof- frono di frequenti attacchi di sonnolenza.

• La veridicità di alcune immagini in 3D potrebbe spingere chi guarda a compiere movimenti bruschi per scansare l’oggetto dell’immagine. Si consiglia quindi di non guardare la TV in 3D in prossimità di oggetti fragili o che potreb- bero facilmente cadere a terra.

• Si sconsiglia la visione di immagini in 3D a bambini di età inferiore ai 5 anni. Potrebbe compromettere lo sviluppo dell’apparato visivo. Avvertenze.in.materia.di.fotosensibilizzazione

• L’esposizione ad alcuni fattori di sollecitazione, come luci lampeggianti o determinate immagini televisive o di videogiochi, potrebbe stimolare la comparsa di attacchi di epilessia o convulsioni. Di conseguenza, in presenza di tali patologie anche solo nell’anamnesi familiare si consiglia di consultare un medico prima di guardare immagini in 3D. Inoltre, determinati sintomi possono insorgere all’improvviso e in condizioni non speciche. Nel caso in cui si vericasse uno dei seguenti sintomi, interrompere immediatamente la visione di immagini n 3D e rivolgersi a un medico: capogiri, leggeri mal di testa, disturbi della vista, instabilità facciale o visiva (per esempio tic), azioni involontarie, convulsioni, perdita di coscienza, confusione o disorientamento, perdita della direzione del movimen- to, crampi o nausea. Tenere sotto controllo la comparsa di tali sintomi in bambini o adolescenti, che potrebbero risultare più sensibili agli effetti della visione di immagini in 3D. I.rischi.di.fotosensibilizzazione.possono.essere.ridotti.nei.seguenti.modi:

• Alternare frequenti intervalli alla visione di immagini in 3D.

• Le persone affette da disturbi alla vista devono guardare la televisione solo dopo aver provveduto a correggere tali difetti.

• Guardare la televisione in una posizione in cui gli occhi si trovino alla stessa altezza dello schermo televisivo e sed- endo a una distanza corretta.

• Non guardare le immagini in 3D quando si è stanchi o malati e per periodi di tempo prolungati.

• Non indossare gli occhiali 3D per scopi diversi dalla visione di immagini o programmi 3D.

Dopo aver guardato immagini in 3D, alcune persone potrebbero sperimentare una sensazione di disorientamento. Di conseguenza, prima di muoversi, si consiglia di attendere di aver ripreso coscienza della situazione circostante.6 Manhattan 107cm LCD 3D-TV Dispositivo e accessori

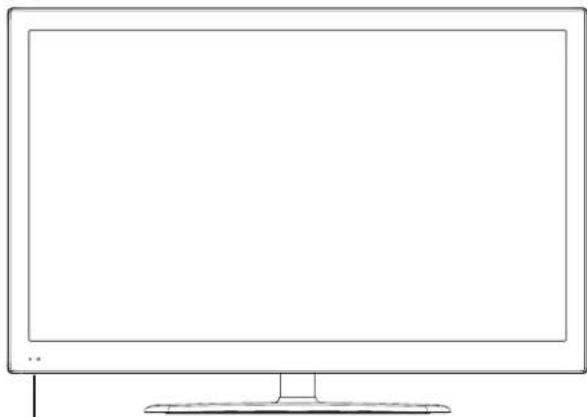

Telecomando Batterie per il telecomando 4 occhiali polarizzati Quick Start Guide Introduzione Veduta anteriore Indicatore LED Ricevitore del telecomando (mantenere pulito)

materiali di imballaggio non sono giocattoli. Tenere fuori dalla portata dei bambini. Le buste di plastica, se inlate sulla testa, possono provocare soffocamento. Guida per l’utente Scheda di resti- tuzione Scheda di resti- tuzione Guida rapida Cavo d’alimentazione Di seguito vengono descritte le funzioni dei pulsanti del televisore: Source: Premere questo pulsante per visualizzare il menu delle sorgenti di ingresso. CH+/- : Premere per spostarsi fra i canali. Vol +/-: Premere per regolare il volume. Menu : Premere per visualizzare il menu OSD e premerlo nuovamente per uscire dal menu : Interruttore alimentazione Guida rapida7 Manhattan 107cm LCD 3D-TV

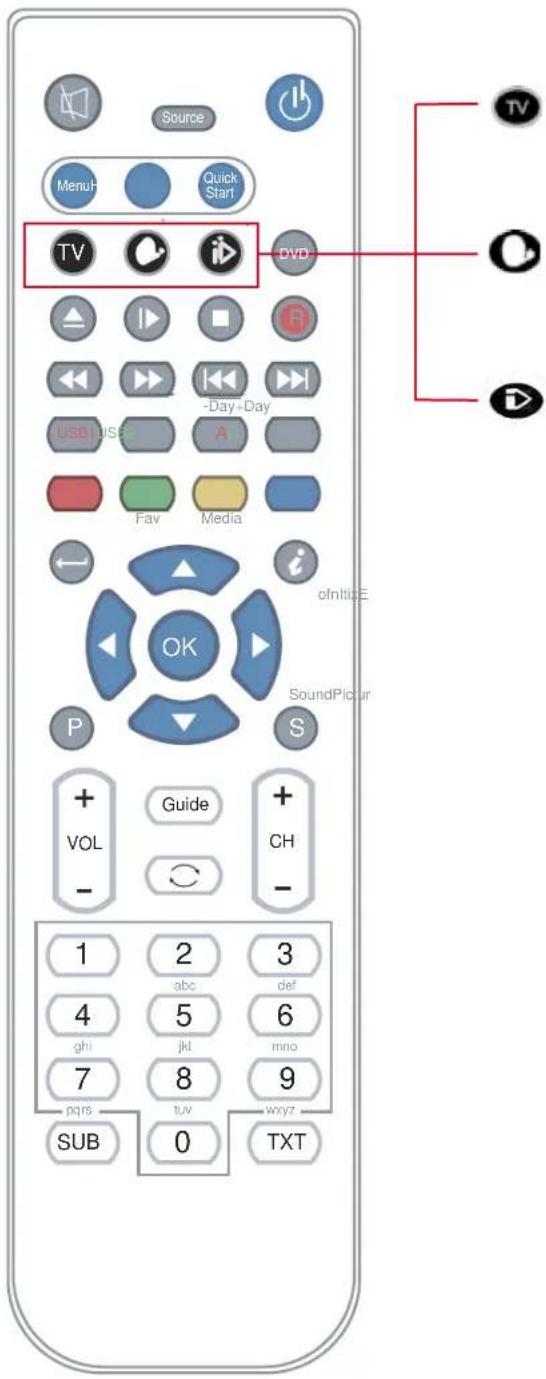

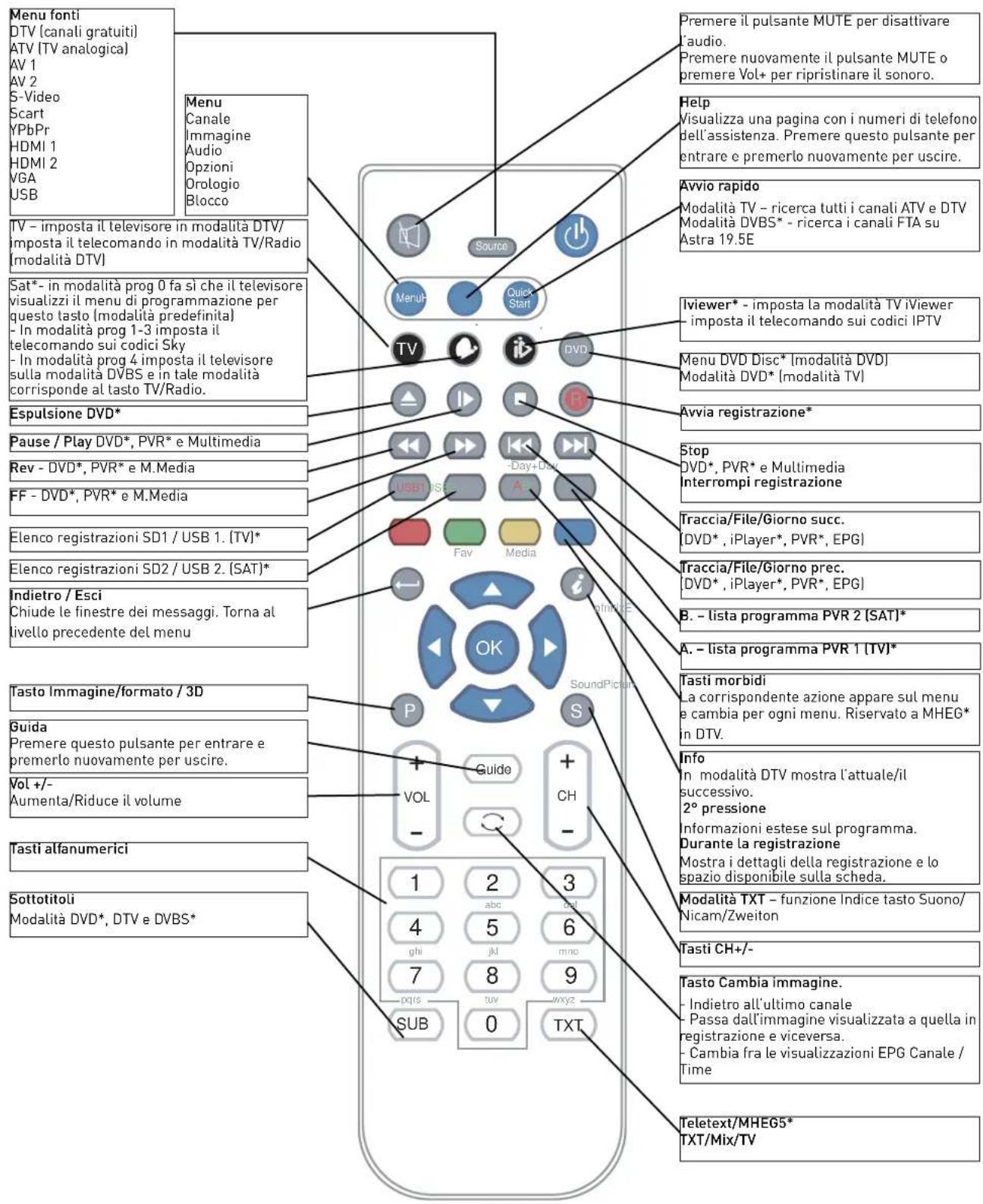

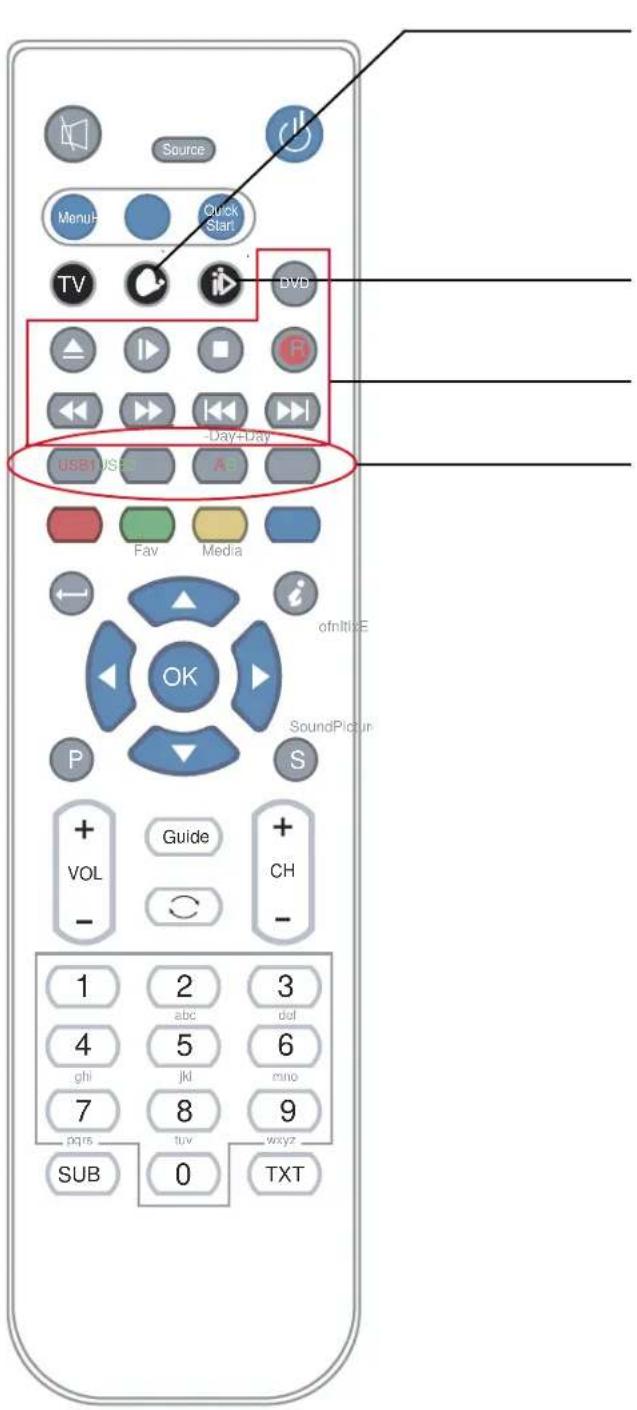

Telecomando Funzioni.dei.pulsanti.del.telecomando In base al modello di televisore, alcuni pulsanti potrebbero non essere collegati a una funzione. SourceMenu HelpQuickStart USB1 USB2 Fav -Day +DayofnItixESoundPicture VOL

abc def ghi jkl mno tuv zyxwsrqp Se il telecomando è stato impostato per operare con un ricevitore satellitare, premendo , controllerà solo il ricevitore e non il televisore. Premere per tornare a controllare il televisore. La.forma.del.telecomando.può.differire.da.quello.reale Utilizzato solo in televisori con applicazioni Internet Player*. In questa modalità, il telecomando non controlla il televisore. Premere per tornare a controllare il televisore. Utilizzato su televisori con DVD* o PVR* Utilizzato su televisori con PVR* o Internet Player*

• A seconda del modello8 Manhattan 107cm LCD 3D-TV Telecomando (continua) Funzioni dei pulsanti del telecomando In base al modello di televisore, alcuni pulsanti potrebbero non essere collegati a una funzione. SourceMenu HelpQuickStart USB1 USB2 Fav -Day +DayofnItixESoundPicture VOL

• A seconda del modello Menu fonti DTV (canali gratuiti) ATV (TV analogica) AV 1 AV 2 S-Video Scart YPbPr HDMI 1 HDMI 2 VGA USB Menu Canale Immagine Audio Opzioni Orologio Blocco TV – imposta il televisore in modalità DTV/ imposta il telecomando in modalità TV/Radio (modalità DTV) Sat*- in modalità prog 0 fa sì che il televisore visualizzi il menu di programmazione per questo tasto (modalità predenita) - In modalità prog 1-3 imposta il telecomando sui codici Sky - In modalità prog 4 imposta il televisore sulla modalità DVBS e in tale modalità corrisponde al tasto TV/Radio. Espulsione DVD* Pause / Play DVD*, PVR* e Multimedia Rev - DVD*, PVR* e M.Media FF - DVD*, PVR* e M.Media Elenco registrazioni SD1 / USB 1. (TV)* Elenco registrazioni SD2 / USB 2. (SAT)* Indietro / Esci Chiude le nestre dei messaggi. Torna al livello precedente del menu Tasto Immagine/formato / 3D Guida Premere questo pulsante per entrare e premerlo nuovamente per uscire. Vol +/- Aumenta/Riduce il volume Tasti alfanumerici Sottotitoli Modalità DVD*, DTV e DVBS* Premere il pulsante MUTE per disattivare l’audio. Premere nuovamente il pulsante MUTE o premere Vol+ per ripristinare il sonoro. Help Visualizza una pagina con i numeri di telefono dell’assistenza. Premere questo pulsante per entrare e premerlo nuovamente per uscire. Avvio rapido Modalità TV – ricerca tutti i canali ATV e DTV Modalità DVBS* - ricerca i canali FTA su Astra 19.5E Iviewer* - imposta la modalità TV iViewer – imposta il telecomando sui codici IPTV Menu DVD Disc* (modalità DVD) Modalità DVD* (modalità TV) Stop DVD*, PVR* e Multimedia Interrompi registrazione Avvia registrazione* Traccia/File/Giorno prec. (DVD* , iPlayer*, PVR*, EPG) Traccia/File/Giorno succ. (DVD* , iPlayer*, PVR*, EPG) A. – lista programma PVR 1 (TV)* B. – lista programma PVR 2 (SAT)* Tasti morbidi La corrispondente azione appare sul menu e cambia per ogni menu. Riservato a MHEG* in DTV. Info In modalità DTV mostra l’attuale/il successivo. 2° pressione Informazioni estese sul programma. Durante la registrazione Mostra i dettagli della registrazione e lo spazio disponibile sulla scheda. Modalità TXT – funzione Indice tasto Suono/ Nicam/Zweiton Tasti CH+/- Tasto Cambia immagine. - Indietro all’ultimo canale - Passa dall’immagine visualizzata a quella in registrazione e viceversa. - Cambia fra le visualizzazioni EPG Canale / Time Teletext/MHEG5* TXT/Mix/TV9 Manhattan 107cm LCD 3D-TV

abc def ghi jkl mno tuv zyxwsrqp In base al modello di televisore, alcuni pulsanti potrebbero non essere collegati a una funzione.

• A seconda del modello Questo.pulsante.fa.passare.il.telecomando.in. modalità.Controllo.TV Questo.pulsante.fa.passare.il.telecomando.in. modalità.Controllo.Multisatellite

• sono disponibili varie modalità. Per dettagli, fare rife- rimento alle pagine successive Questo.pulsante.fa.passare.il.telecomando.in. modalità.Internet.Player

• Utilizzato solo con alcuni ricevitori digitali e televisivi Impostazione.del.pulsante.Modalità.Multisatel- lite Il pulsante Sat è programmabile sul telecomando e può essere impostato nelle seguenti modalità: Impostazione del pulsante senza ricevitore satellitare: Premere e contemporaneamente premere 0. Con ricevitore satellitare dotato di registratore (noto come di tipo “+”) Premere e contemporaneamente premere 1. Con ricevitore satellitare dotato di alta denizione (noto come di tipo “HD”) Premere e contemporaneamente premere 2. Con ricevitore satellitare digitale normale (noto come di tipo “digitale”) Premere e contemporaneamente premere 3. Se si desidera utilizzare questo pulsante per passare al lettore DVBS* Premere e contemporaneamente premere 4.

• funzione disponibile solo con alcuni modelli di lettore DVBS.

1. Rimuovere il coperchio del

dotazione assicurandosi di rispettare la polarità indicata nel vano.

3. Chiudere il coperchio del

DALL’ALIMENTAZIONE DI RETE PRIMA DI EFFETTUARE ALCUN COLLEGAMENTO! Connessione.dell’antenna.TV Collegare l’antenna TV all’apposita presa con un con- nettore coassiale da 75 ohm. Per ottimizzare i risultati, utilizzare un’antenna TV con guadagno elevato, preferibil- mente installata sul tetto o sul poggiolo.

• In aree con poco segnale, acquistare e installare un amplicatore di segnale per migliorare la qualità del- l’immagine.

• Se l’antenna deve essere divisa fra due TV, installare uno splitter di segnale a 2 vie (non fornito). Utilizzo.del.telecomando Per utilizzare il telecomando, puntarlo verso il televiso- re e premere i pulsanti richiesti. È necessario trovarsi entro 6 metri e a un angolo inferiore a 30 gradi dal centro del televisore. NOTA: la luce solare o potenti fonti luminose possono interferire con il segnale del telecomando. In tal caso, allontanare il televisore dalla fonte luminosa.

PORANEAMENTE DIVERSI TIPI DI BATTE-

ATTENZIONE! NON ESPORRE MAI LE

BATTERIE A FONTI DI CALORE ECCESSIVO

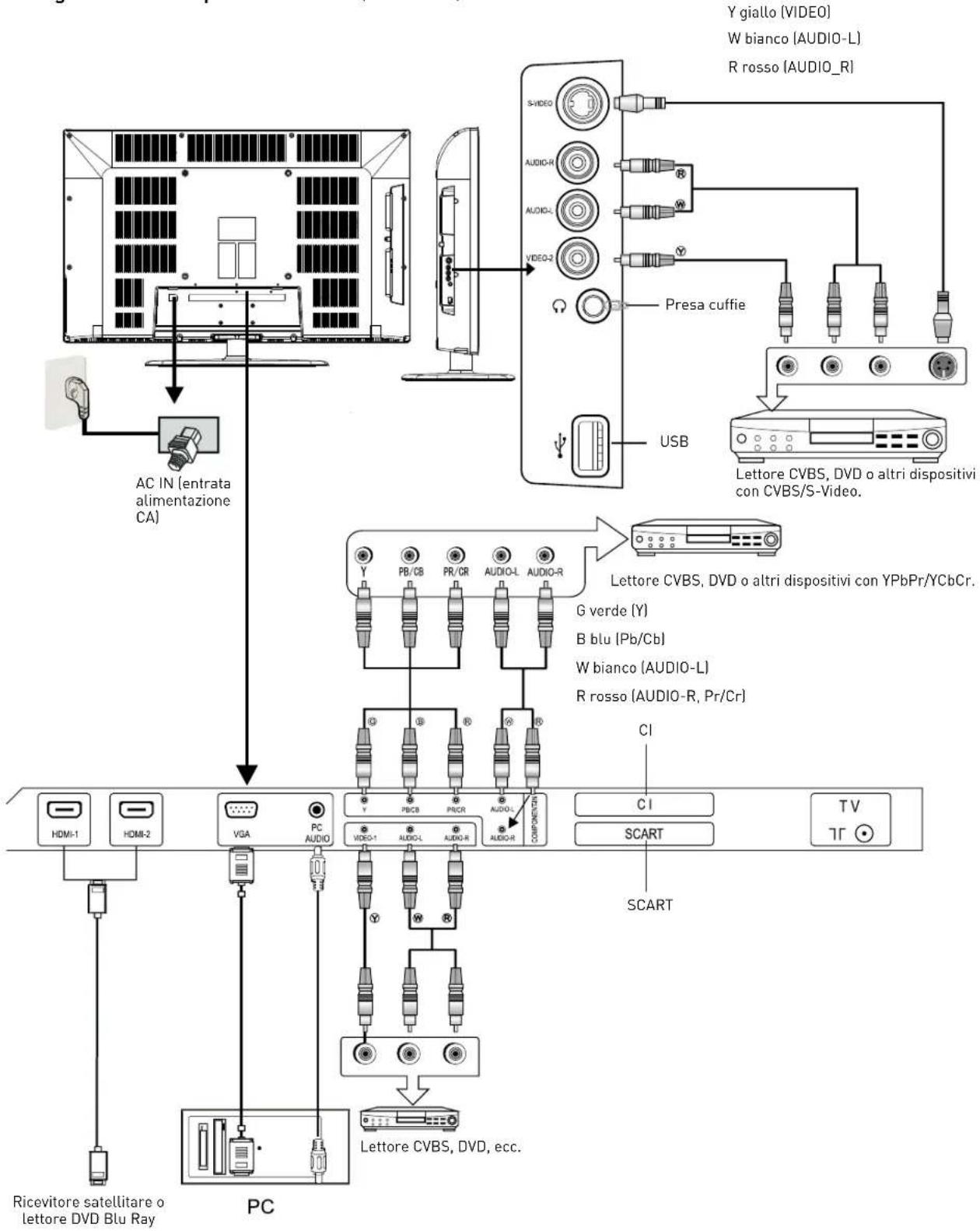

COME LUCE SOLARE, FUOCO O SIMILI. Collegamento di dispositivi esterni Il manuale d’istruzioni illustra la maniera più semplice ed efcace per connettere il televisore ad apparecchiature accessorie. I diversi metodi sono elencati di seguito. Cavo.HDMI È possibile connettere il televisore a un dispositivo com- patibile tramite un cavo HDMI. Questo metodo offre la migliore qualità visiva. Collegare il cavo del dispositivo HDMI alla presa HDMI del televisore. Cavo.SCART È possibile connettere il televisore a un dispositivo compatibile tramite un cavo SCART. Questa connessio- ne utilizza segnali video component, ossia i contenuti RGB (rosso, verde e blu) del video sono inviati su segnali separati. Cavo.VGA Il televisore LCD può essere utilizzato come monitor del PC per mezzo di un cavo VGA. È possibile inoltre riprodur- re l’audio del computer tramite il televisore. TV Antenna11 Manhattan 107cm LCD 3D-TV

Collegamento.di.dispositivi.esterni.(continua) Y giallo (VIDEO) W bianco (AUDIO-L) R rosso (AUDIO_R) Presa cufe AC IN (entrata alimentazione CA) USB Lettore CVBS, DVD o altri dispositivi con CVBS/S-Video. Lettore CVBS, DVD o altri dispositivi con YPbPr/YCbCr. G verde (Y) B blu (Pb/Cb) W bianco (AUDIO-L) R rosso (AUDIO-R, Pr/Cr)

SCART Lettore CVBS, DVD, ecc. Ricevitore satellitare o lettore DVD Blu Ray12 Manhattan 107cm LCD 3D-TV Collegamento.di.dispositivi.esterni.(continua) COLLEGAMENTI Nome Descrizione.della.funzione POWER Collegamento all’alimentazione USB Collegamento a dispositivo multimedia- le USB HDMI 1, 2 Collegamento alla presa HDMI del let- tore DVD o del ricevitore satellitare. SCART Collegamento all’entrata/uscita SCART di una periferica. PC-IN Entrata audio PC VGA Collegamento all’uscita VGA di un PC per visualizzare immagini dal computer. S-Video in Collegamento all’uscita S-Video di una periferica. Head phone Collegamento alla cufa YPbPr Collegamento all’uscita YPbPr di una periferica. Video 1, 2 Collegamento all’uscita video di una periferica. L/R audio in 1,2 Ingresso segnale audio per VA (condivi- so con YPbPr) RF Collegamento alla fonte via antenna o via cavo CI Alloggiamento CI (alloggiamento della scheda pay-per-view) Avvertenza: Prima di collegare dispositivi esterni:

Assicurarsi che i dispositivi siano scollegati dall’ali- mentazione onde evitare eventuali danni.

• Assicurarsi di effettuare il collegamento necessario.

• Assicurarsi che i connettori siano ssati in maniera adeguata e corretta prima di collegare i dispositivi all’alimentazione. Collegamento.PC Dato che a volte i PC sono ancora forniti con monitor CRT “convenzionali”, potrebbe essere necessario regolare le impostazioni di visualizzazione della scheda graca del PC altrimenti le immagini non appariranno corret- tamente. Accendere il PC (ancora collegato al monitor originale) e selezionare la risoluzione dello schermo e 60Hz come frequenza d’aggiornamento. Spegnere il PC e poi collegarlo al televisore quando entrambi i dispositivi sono ancora spenti. Collegamento.al.PC.tramite.VGA,.HDMI Utilizzare un cavo PC-VGA (non fornito) per collegare il televisore al PC. È possibile anche utilizzare un cavo HDMI per collegarsi al PC (qualora la scheda graca del PC supporti HDMI). Se si utilizza un cavo HDMI, non è più necessario un ulteriore cavo per trasmettere l’audio del PC. Se si utilizza un cavo HMDI-DVI, sarà invece necessa- rio utilizzare un altro cavo per l’audio. Connettere tutti i cavi facendo attenzione a non piegare o spezzare i pin dei connettori. Se si utilizza il cavo VGA

Accendere il televisore

• Selezionare PC/VGA come fonte d’ingresso Se si utilizza il cavo HDMI

Selezionare HDMI come fonte d’ingresso Cavo VGA Cavo da HDMI a DVI Cavo AUDIO Da HDMI a HDMI (Tutti i cavi illustrati non sono inclusi) Collegamento.di.videocamere.e.videoregistra- tori Videocamera

• Collegare il cavo AV al televisore e alla videocamera.

• Accendere sia la videocamera sia il televisore.

• Selezionare la fonte AV/CVBS

• Ora è possibile visualizzare le immagini dalla videoca

per collegare la videocamera utilizzando altri cavi, consultare il manuale d’istruzioni della videocamera. Videoregistratore

• Collegare il cavo Scart al televisore e al videoregistra- tore.

• Accendere sia il videoregistratore sia il televisore.

• Selezionare la fonte Scart

• Ora è possibile visualizzare le immagini dal videoregi

• per collegare il videoregistratore utilizzando altri cavi, consultare il manuale d’istruzioni del videoregistra- tore.13 Manhattan 107cm LCD 3D-TV

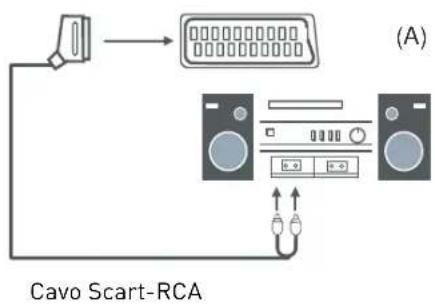

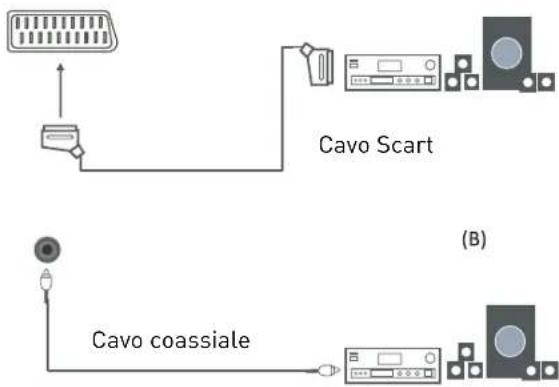

Cavo Scart Videoregistratore Videocamera Collegamento.a.un.impianto.audio È possibile trasmettere il segnale audio del televisore a un impianto stereo (A) tramite la presa Scart. Utilizzare un speciale cavo SCART-RCA. (Consultare le istruzioni dell’impianto hi- per ulteriori dettagli). Con un ampli- catore/decoder surround (B), utilizzare il cavo Scart o lo speciale cavo Scart-RCA. Collegamento.del.lettore.DVD Collegare un lettore DVD utilizzando un cavo SCART op- pure HDMI. (solamente se il dispositivo esterno supporta HDMI). Cavo YPbPr Da HDMI a HDMI (Tutti i cavi illustrati non sono inclusi) Se si utilizza il cavo SCART

Accendere il televisore

• Accendere il lettore DVD

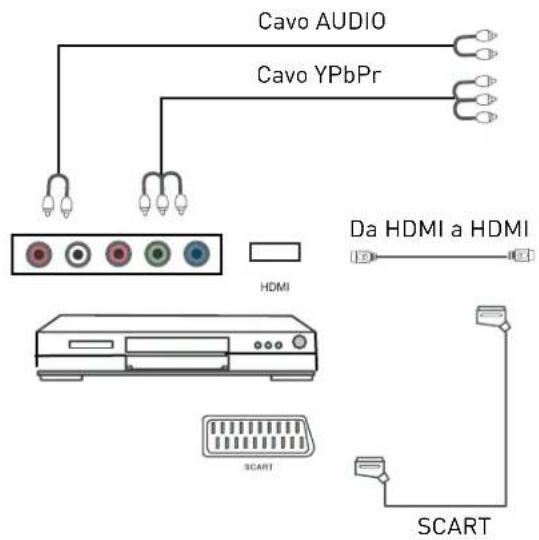

• Selezionare SCART come fonte d’ingresso Se si utilizza il cavo HDMI

Selezionare HDMI come fonte d’ingresso Se si utilizza il cavo YPbPr

Selezionare YPbPr come fonte d’ingresso

• Fare attenzione al colore dello spinotto

• Collegare lo spinotto audio Utilizzare.il.cavo.Scart.dell’adattatore (Tutti i cavi illustrati non sono inclusi) Cavo AV Cavo Scart-RCA Cavo coassiale Cavo Scart (Tutti i cavi illustrati non sono inclusi) Cavo AUDIO SCART14 Manhattan 107cm LCD 3D-TV Slot CI CAM Smart Card

Accendere il televisore e assicurarsi che sia seleziona- ta la fonte “DTV”.

Se viene rilevato il CAM, sul televisore apparirà il seguente messaggio: “Common Interface Module in- serito”, attendere alcuni istanti afnché la smart card venga attivata.

Selezionare il canale digitale Pay Per View.

4. Saranno visualizzate informazioni dettagliate sulla

Premere il pulsante OK per visualizzare il menu smart card. Consultare il manuale d’istruzioni del modulo per dettagli sulle impostazioni.

Una volta rimosso il modulo, apparirà a video il seguente messaggio: “Common Interface Module rimosso”. Congurazione autoinstallazione Accendere/spegnere il televisore LCD Accendere il televisore. Premere il pulsante di accensione sul televisore o il pulsante sul telecomando e l’indicatore di standby si spegnerà. Spegnere il televisore. Premere il pulsante di accensione sul televisore o il pulsante sul telecomando e l’indicatore di standby si illuminerà di blu. Quando si accende il televisore per la prima volta, compa- rirà il menu d’installazione iniziale: Assicurarsi che l’antenna sia collegata al televisore, che il telecomando sia in modalità TV (premere il pulsante ), accendere il televisore. Apparirà il menu d’installazione iniziale. Premere tre volte il pulsante per avviare la ricerca dei canali. Questo processo troverà tutti i canali ATV e DTV disponibili e li memorizzerà. Premendo il pulsante Quick Start è possibile richiamare l’installazione iniziale in qualsiasi momento. Slot Common Interface

UTILIZZARE LO SLOT COMMON INTERFACE

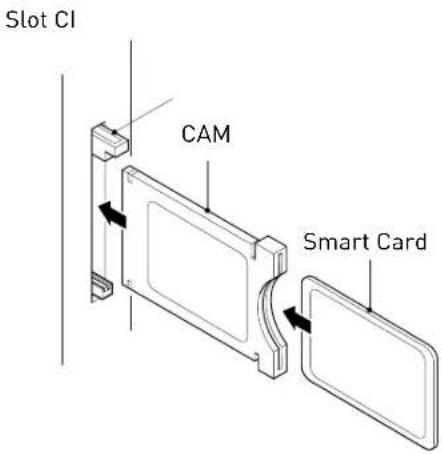

Common Interface Lo slot Common Interface (CI) è progettato per alloggiare il Conditional Access Module (CAM) e la Smart Card per consentire la visione dei programmi della pay TV e servizi aggiuntivi. Rivolgersi al proprio fornitore di TV Pay Per View per ottenere maggiori informazioni sui moduli e gli abbonamenti. NOTA: i moduli CAM e le smart card sono venduti separa- tamente. ATTENZIONE! SPEGNERE IL TELEVISORE PRIMA DI IN- SERIRE IL MODULO NELLO SLOT COMMON INTERFACE E POI INSERIRE LA SMART CARD NEL CAM. Avviso: La televisione DVB-T si riceve in quasi tutte le regioni della Germania e in molte regioni di Austria e Svizzera, ma non ovunque! Inoltre, i servizi addizionali, come la radio DVB-T, -teletext (televideo), -EPG, ecc. potrebbero non essere trasmessi in tutte le regioni. Informarsi sulle possibilità di ricezione DVB-T nella propria regione. A seconda della posizione geograca, la ricezione del segnale DVB-T con una normale antenna interna potrebbe non essere possibile o risultare disturbata. Per ulteriori informazioni: www.ueberallfernsehen.de15 Manhattan 107cm LCD 3D-TV

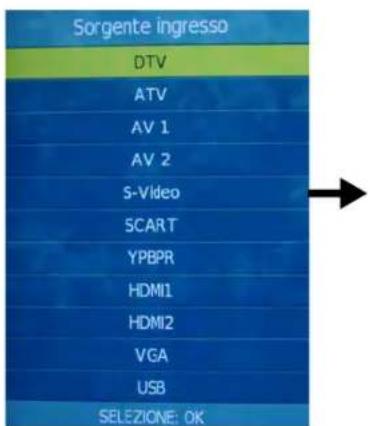

Menu Fonti È possibile selezionare il menu fonti d’ingresso in qual- siasi momento premendo il pulsante Source sul teleco- mando o quello SOURCE sul televisore. Premere il pulsante Source sul telecomando. Utilizzare / per spostarsi sulla fonte d’ingresso desiderata. Premere per selezionare. Impostazioni del menu

1. Accendere il televisore.

2. Premere il pulsante MENU sul telecomando.

3. Utilizzare i tasti e per spostarsi all’interno del

4. Premere il pulsante EXIT per uscire dal menu.

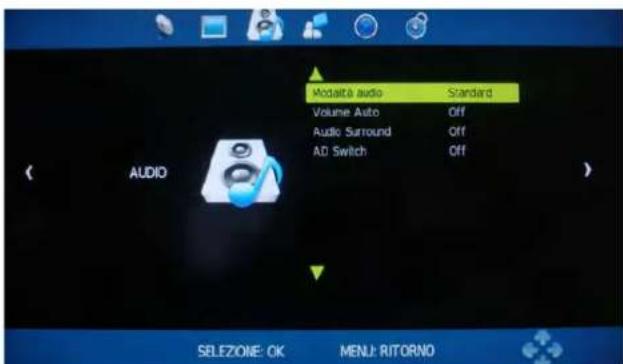

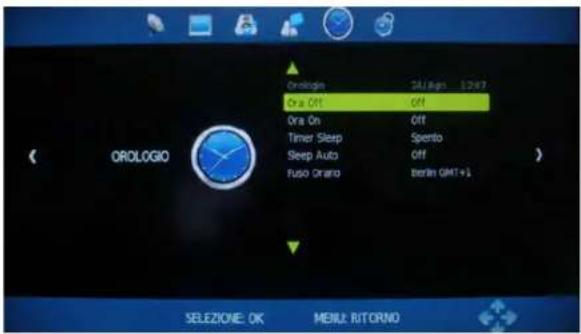

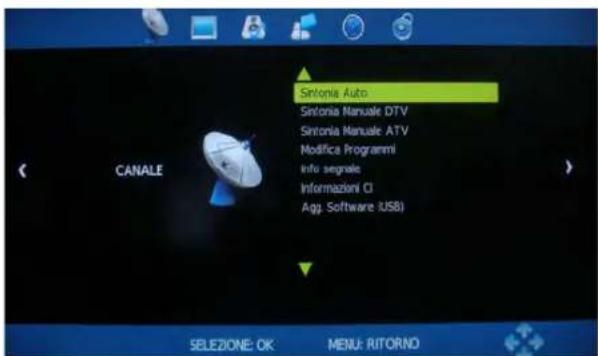

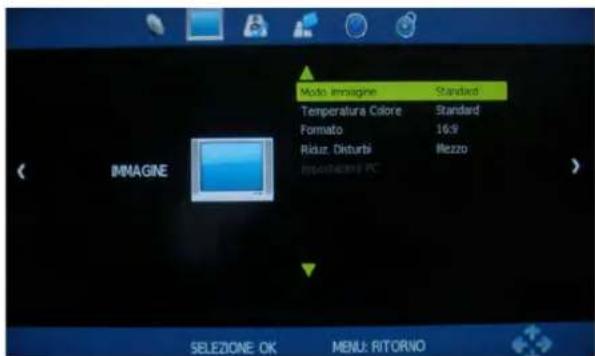

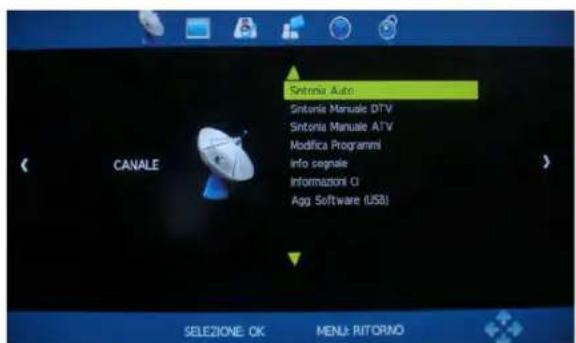

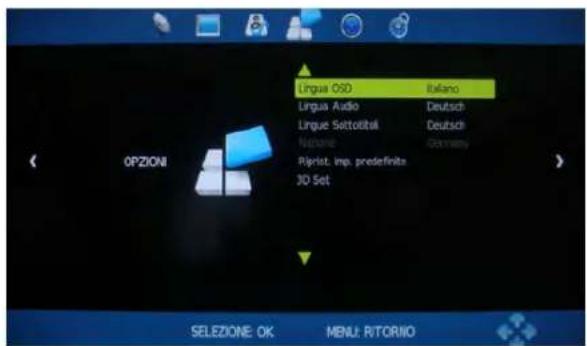

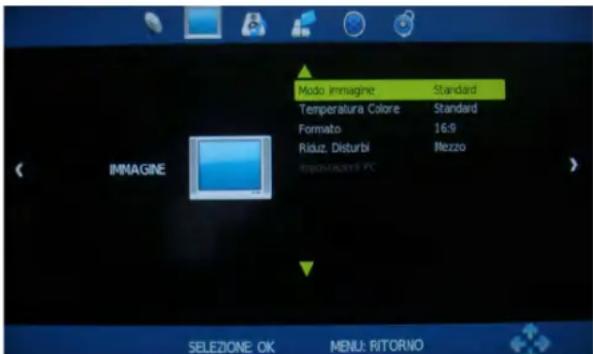

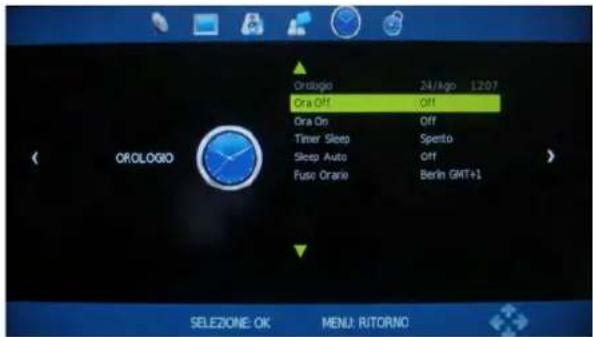

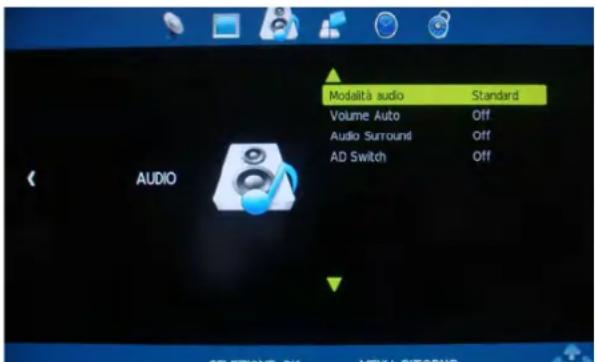

MENU.CANALE Consente di ricercare i canali e impostare diverse opzioni relative ad essi. (per es. selezionare la fonte DTV) MENU.IMMAGINE Consente di effettuare regolazioni delle impostazioni del- l’immagine. (per es. selezionare la fonte DTV) MENU.AUDIO Consente di personalizzare le opzioni audio e gli effetti sonori. (per es. selezionare la fonte DTV)16 Manhattan 107cm LCD 3D-TV MENU.OROLOGIO Consente di impostare diverse opzioni di congurazione. (per es. selezionare la fonte DTV) MENU.BLOCCO Consente di impostare diverse opzioni di congurazione di blocco. (per es. selezionare la fonte DTV) MENU.OPZIONI Consente di impostare diverse opzioni. (per es. seleziona- re la fonte DTV) MENU.CANALE Sintonia Auto. Premere OK per accedere al menu e selezionare il Paese le la modalità di sintonizzazione per il televisore e poi premere OK per avviare la ricerca automatica. Sintonia Manuale DTV Premere OK per accedere al menu Sintonizzazione ma- nuale DTV, selezionare un canale DTV, premere OK per avviare la ricerca. Sintonia Manuale ATV Premere il pulsante OK per visualizzare il menu di sinto- nizzazione manuale ATV. Salva.In: Selezionare una posizione in cui memorizzare il programma. Sistema: Selezionare un sistema TV per la ricerca. CH.attuale: Selezionare il canale da sintonizzare manual- mente. Ricerca: Premere per la ricerca manuale. Sintonia ne: Premere per una sintonizzazione pre- cisa. Frequenza: Mostra la frequenza attuale. Nota:.Premere il pulsante ROSSO per salvare l’imposta- zione.17 Manhattan 107cm LCD 3D-TV

Impostazioni del menu (continua) Modica Programmi Premere il pulsante OK per accedere al menu Modica programmi come descritto di seguito Elimina: Selezionare un canale e premere il pulsante ROSSO per eliminarlo. Spos ta: Selezionare un canale ATV e premere il pulsante VERDE, utilizzare i pulsanti per cambiare la posizio- ne del programma e poi premere nuovamente il pulsante VERDE per confermare la variazione. Premere Menu per uscire; le modiche saranno salvate. Ignora: Selezionare un canale e premere il pulsante BLU per etichettare il canale. Fin tanto che il canale ha l’eti- chetta Salta, sarà ignorato durante la ricerca dei canali con i pulsanti CH+/-. Impostazioni PC (solo modalità PC): Premere il pulsante OK per accedere al sottomenu per regolare la posizione orizzontale/verticale, le dimensioni e la fase dell’immagi- ne. Informazioni segnale Mostra le informazioni sul segnale della TV digitale (solo modalità DTV). Informazioni CI Contattare il fornitore del servizio “pay-per-view” che fornirà una scheda di visualizzazione e l’unità CAM con le istruzioni per l’uso. Menu IMMAGINE Modo immagine: scegliere fra Standard, Dinamico, Uten- te e Leggero. Nota: contrasto, luminosità, colore e nitidezza possono essere regolati con l’opzione Utente nelle impostazioni modalità immagine. Contrasto: regola la differenza fra le zone più scure e quelle più luminose dell’immagine. Luminosità: controlla la luminosità complessiva dell’im- magine. Colore: regola il colore. Nitidezza: aumentare questo parametro per vedere i bor- di dell’immagine più deniti; diminuirlo per sfumarli. Tinta: regola il tono (solo in modalità NTSC). Temperatura colore: Scegliere fra Standard, Freddo, Utente e Caldo. Rosso: regola il colore rosso dell’immagine. Verde: regola il colore verde dell’immagine. Blu: regola il colore blu dell’immagine. Formato: scegliere fra Auto, 4:3, 16:9, Zoom1, Zoom2 e Panorama. Riduz.disturbi: scegliere tra le modalità Off, Basso, Mez- zo, Alto e Difetto. Menu Audio Modalità audio: Consente di selezionare tra Standard, Musica, Film, Sport o Utente. Nota: È possibile regolare acuti, bassi e bilanciamento soltanto in modalità Utente. Acuti: Regola l’intensità relativa dei suoni alti. Bassi: Regola l’intensità relativa dei suoni bassi. Bilanciamento: Regola il volume degli altoparlanti sini- stro e destro. Volume auto: Regola automaticamente il volume del tele- visore quando è impostato su ON Audio Surround : Selezionando “off”/”surround” si attiva/ disattiva la funzione audio surround. Descrizione audio: Per non vedenti o ipovedenti18 Manhattan 107cm LCD 3D-TV Menu EXTRAS Timer Sleep: Consente di impostare il timer di spegni- mento scegliendo fra 10, 20, 30, 60, 90, 120, 180, 240 min e Off. Scegliere le impostazioni dell’orologio TV per mezzo delle opzioni del menu Time. Menu OPZIONI Lingua OSD: Imposta la lingua per i menu Lingua audio (selezionabile soltanto in modalità DTV) imposta la lingua per l’audio. Lingue Sottotitoli (selezionabile soltanto in modalità DTV) imposta la lingua per i sottotitoli. Nazione: il Paese predenito è la Germania, ma può es- sere modicato utilizzando la funzione di sintonizzazione automatica. Ripristina impostazioni predenite: premere il pulsante OK per ripristinare i valori d’impostazione di fabbrica. 3D SET: Dopo aver selezionato 3D Set, premere “OK” per accedere al sottomenu 3D Set. Attenzione!!

1. Questa funzione è operativa solo nelle modalità USB e

HDMI, se vengono riconosciuti i contenuti 3D.

2. L’effetto 3D è visualizzabile solo dopo aver selezionato

l’appropriata modalità 3D.

3. Prima di guardare video 3D, indossare gli appositi

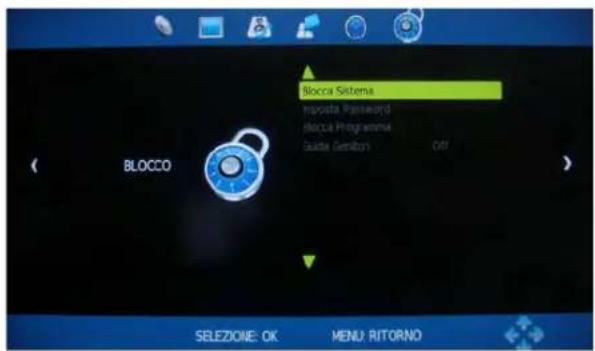

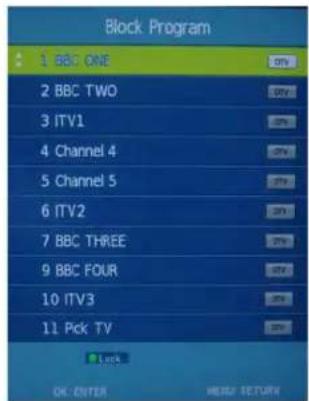

occhiali. Tasti di scelta rapida del telecomando Premere 3 volte “P” sul telecomando per attivare/disatti- vare il 3D. Menu BlOCCO Blocca sistema: Attiva/disattiva la funzione di blocco sistema. Nota: Per far funzionare il menu è necessario inserire il codice (codice predenito 0000) Imposta password: Se la password è stata modicata, è necessario inserire quella attuale. Nuova: Inserire nuova password Conferma: Inserire nuova password Blocca programma: Utilizzare i tasti per selezionare il canale e premere il pulsante VERDE sul telecomando per bloccarlo. Nota: per vedere i canali bloccati, è necessario inserire la password. Guida Genitori: Consente di selezionare la modalità di guida parentale.19 Manhattan 107cm LCD 3D-TV

Funzioni multimediali Premere il pulsante Origine per visualizzare il menu Fonte in entrata e selezionare USB, poi premere OK per accedere al menu USB, come illustrato di seguito. Inserire il dispositivo USB e selezionare il tipo di le da ascoltare o visualizzare da FOTO, MUSICA, FILM e TESTO. Premere OK per accedere al menu e scegliere la cartella o il le che si desidera utilizzare. Retro.–.Ritorna.alla.cartella/al.menu.precedente Premere Play/Pausa per un’anteprima dei le Premere i pulsanti con le frecce su/giù/sinistra/destra per effettuare la selezione e OK per aprire il le o la car- tella. Premere per riprodurre i le a schermo pieno. In modalità a schermo pieno, premere OK per visualizza- re il menu Navigazione in basso sullo schermo o premere Stop per tornare ai le. Nota: Premere il pulsante ROSSO per cancellare i le Consigli e informazioni sul dispositivo USB

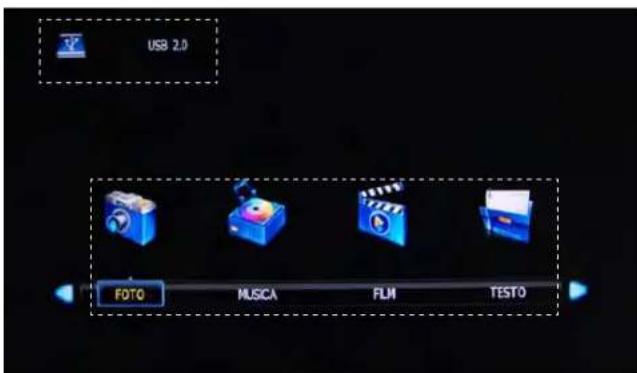

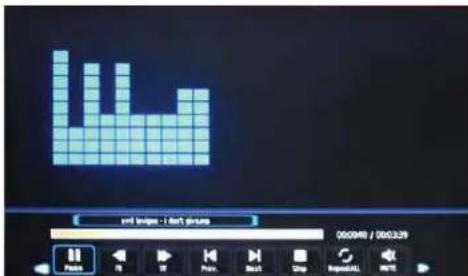

MENU PRINCIPALE: FOTO MUSICA FILM TESTO

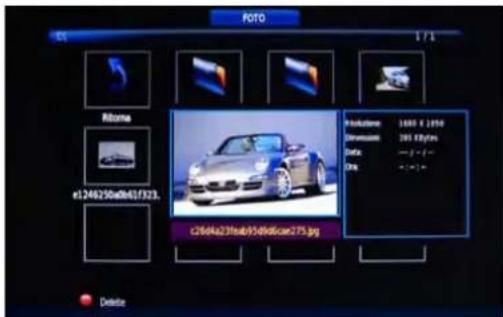

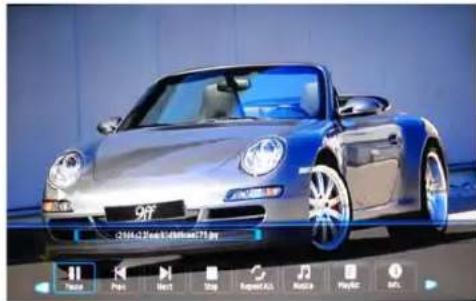

Foto Visualizzare.le.foto Premere per selezionare un’opzione nel menu di navigazione e premere OK per attivarla. Pausa: Fa partire/mette in pausa la visualizzazione delle foto. Prec/Succ: Visualizza la foto precedente o successiva Stop: Interrompe la visualizzazione delle foto Ripeti: Selezionare la modalità di ripetizione fra RIPETI TUTTO, RIPETI 1 e OFF Music a:.Fa partire/mette in pausa la musica Playlist:.Visualizza sullo schermo la playlist Info:.Visualizza le informazioni sul le Ruota:.Ruota la foto in senso orario o antiorario Zoom: Effettua l’ingrandimento/rimpicciolimento della foto. Move.View:.Sposta la foto in modalità zoom.20 Manhattan 107cm LCD 3D-TV Musica Riprodurre.la.musica Premere per selezionare un’opzione nel menu e premere per attivarla. Pausa: Fa partire/mette in pausa la musica

vanti/Indietro.veloce:.Manda avanti/indietro veloce Prec/Succ:.Riproduce il le precedente o successivo Stop: Interrompe la musica Ripeti:.Scegliere fra RIPETI TUTTO, RIPETI 1 e OFF Muto: Azzera l’audio Playlist:.Visualizza sullo schermo la playlist Vai.a:.Riproduce la musica o l’audio book dal punto impo- stato Film Riprodurre il lmato Premere per selezionare un’opzione nel menu e premere per attivarla. Pausa:.Riproduce/mette in pausa il lm

vanti/Indietro.veloce:.Manda avanti/indietro veloce Prec/Succ: Riproduce il le precedente o successivo Stop:.Interrompe la riproduzione del lm Set.A-B:.Seleziona e riproduce una determinata parte del lm, con A come punto di partenza e B come ne. Preme- re OK per annullare. Playlist:.Visualizza sullo schermo la playlist Slow.forward:.Riproduce il lm alla moviola: premere per una riproduzione a velocità normale. Step.forward: Con questa opzione è possibile spostarsi rapidamente all’interno del lm

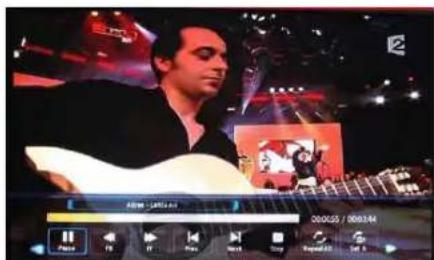

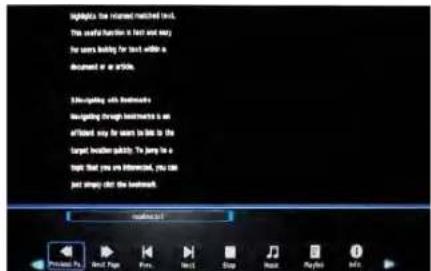

ai.a: Reproduce il lm dal punto impostato Zoom:.Zoom IN/OUT sulla schermata del lm Formato: Seleziona le dimensioni della visualizzazione Move.View: Muove la foto in modalità Zoom Testo Visualizzare le di testo Pagina.prec/succ:.Passa alla pagina precedente o suc- cessiva Prec/Succ: Passa al le precedente o successivo Musica:.Fa partire/mette in pausa il programma di musi-

Playlist:.Visualizza sullo schermo la playlist Info: Visualizza le informazioni sul le Stop:.Interrompe la visualizzazione del testo21 Manhattan 107cm LCD 3D-TV

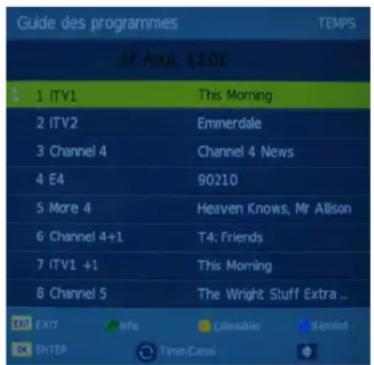

EPG Visualizzare la guida ai programmi premendo il pulsante GUIDE Selezionare un programma spostandosi all’interno del- l’EPG con i tasti . Display.Info: Premere il pulsante VERDE per visualizzare le informazioni sul programma Remind: .Premere il pulsante BLU per visualizzare il menu Ricord. Quando il programma ha inizio, il televisore automaticamente si sintonizza su quel programma. Programma:.Premere il pulsante GIALLO per visualizzare il calendario.

Per individuare possibili guasti, utilizzare la seguente guida. PROBLEMA SOLUZIONE Assenza di immagini e suoni Vericare che il televisore sia connesso correttamente e che sia adeguatamente alimentato. Vericare che l’alimentazione sia accesa. Assenza di immagini Assicurarsi che il televisore sia acceso. Vericare che i cavi siano ssati corretta- mente. Assicurarsi che le sorgenti antenna o esterne siano collegate. Premere il pulsante SOURCE per cambiare sorgente. Accendere e spegnere il televisore. Assenza di audio Premere il pulsante MUTE e vericare se il volume è azzerato. Cambiare canale e vedere se si ripresenta lo stesso problema. Premere il pulsante V+ per aumentare il volume. Assenza di immagini in certi canali Vericare che il canale corretto sia selezionato. Regolare l’antenna. Assenza di colore in certi canali (immagini in bianco e nero) Vericare se il problema interessa anche altri canali. Assicurarsi che siano selezio- nate le corrette impostazioni d’immagine. Disturbi, neve, immagini sfocate. Vericare che l’antenna sia collegata correttamente. Vericare che l’antenna sia in buone condizioni. Provare a spostare l’antenna. Se nessuno dei suggerimenti dovesse funzionare, provare a spegnere e riaccendere il televisore. Se il problema persi- ste, rivolgersi all’assistenza tecnica. NOTA: il televisore deve essere riparato solamente da personale d’assistenza qualicato. Non tentare di rimuovere il pannello posteriore del televisore in quanto all’interno è presente tensione pericolosa che può provocare incendi o morte. SPECIFICHE TECNICHE Le speciche del televisore appena acquistato possono differire dalle informazioni presenti nella seguente tabella a causa di innovazioni tecniche. Speciche del televisore Sistema TV PAL/BG/DK/ I Sistema audio BG/DK/I Dimensioni dello schermo 42 pollici (diagonale) Risoluzione 1920 x 1080 Pixel (RGB) Ingresso antenna 75 Ohm (non bilanciati) Potenza audio in uscita 2 x 8W Requisiti d’alimentazione 100-240V - 50/60Hz Consumo elettrico 150W Consumo elettrico in standby <1W Peso 23,0 kg Speciche del telecomando Tipo infrarossi Distanza di controllo 5m Angolazione di controllo 30 gradi (orizzontale) Batterie 2 x 1,5V, AA Dimensioni 48 x 193 x 20 mm Peso 120g (senza batterie)23 Manhattan 107cm LCD 3D-TV Speciche 3D Appendice.Formati.3D.supportati.dal.video.3D Modalità Risoluzione Aggiorna File video 3D riproducibili Funzione Formati supportati dall’entrata HDMI 1280x1470P 50 Hz Frame Parking (HDMI V1.4 con 3D) frame package Il Frame Parking HDMI può supportare solo i formati video di queste 3 risoluzioni: Il dispositivo HDMI deve supportare la versione 1.4 1280x1470P 60 Hz Frame Parking (HDMI V1.4 con 3D) frame package 1920x2205P 24 Hz Frame Parking (HDMI V1.4 con 3D) frame package 1920x720P 50/60 Hz Side by side / top bottom 1920x1080i 50/60 Hz Side by side / top bottom 1920x1080P 60 Hz Side by side / top bottom /line by line / frame alternative 50 Hz Side by side / top bottom 24 Hz Side by side / top bottom / line by line Formati supportati dall’entrata USB 1920x1080P 30Hz Side by side / top bottom / line by line Altri formati 3D non scon- sigliati Opzione Funzione Descrizione 3D Attiva e disattiva la funzione 3D Attiva o disattiva la funzione 3D 3D Mode Seleziona il formato

Side by side: mostra 2 immagini sovrapposte anco a anco; Top bottom: mostra 2 immagini sovrapposte dall’alto verso il basso; Line by line: mostra le immagini con questo formato per entrambi gli occhi; Frame alternative: mostra le immagini con questo formato per entram- bi gli occhi; Automatic: questa funzione è operativa quando viene utilizzato il segna- le 3D del formato HDMI 1.4. L/R Switch Dispone le immagini per l’occhio destro e per quello sinistro Left-right: dispone le immagini da sinistra a destra; Right-left: dispone le immagini da destra a sinistra 2D to 3D Passa da 2D a 3D Attiva/disattiva la funzione di passaggio da 2D a 3D 3D Scene Regola la profondità di campo delle immagini dopo il passaggio da 2D a 3D Intervallo di regolazione: da 1 a 10 gradi24 Manhattan 107cm LCD 3D-TV 300mm 300mm Montaggio a parete

1. Il supporto deve prima essere rimosso. Posizionare il

televisore con lo schermo rivolto verso il basso.

2. Rimuovere le cinque viti sul retro del televisore per

sbloccare la parte rimanente del supporto.

Rimuovere e riporre supporto e viti.

4. Utilizzare quattro viti per ssare il televisore alla staf

fa. L’unità è conforme VESA e progettata per il montaggio a parete con kit di montaggio conforme VESA da 200mm x 100mm. Montare l’unità seguendo le istruzioni per la staffa a parete (non fornita) 4 fori di montaggio per viti M4 x 10 Riciclaggio dei riuti elettrici Smaltimento.corretto.del.prodotto Questo simbolo indica che il prodotto non può essere smaltito con i normali riuti domestici. Il cliente è responsabile del riciclaggio e della raccolta differenziata di questo tipo di pro- dotti. Portare il prodotto nei punti di raccolta adeguati afnché sia possibile riciclare i componenti elettrici ed elettronici. Se non si sa dove portare i propri riuti per il riciclaggio, rivolgersi all’ufcio ambiente del comune o all’azienda di raccolta dei riuti urbani. Il simbolo del cestino dei riuti con la croce indica che batterie e/o accumulatori vanno raccolti e smaltiti separatamente dai riuti domestici. Qualora la batteria o l’accumulatore conten- ga quantità di piombo (Pb), mercurio (Hg) e/o cadmio (Cd) superiori a quelle denite dalla Direttiva sulle batterie (2006/66/CE), allora appariranno i simboli chimici Hg Cd Pb per piombo (Pb), mercurio (Hg) e/o cadmio (Cd) appariranno sotto al simbolo del cestino. Partecipando alla raccolta differenziata delle batterie, si assicura il corretto smaltimento di prodotti e batterie e così si prevengono conseguenze potenzialmente negative per l’ambiente e la saluta umana. Per maggiori informazioni sulla raccolta e i programmi di riciclaggio disponibili nel proprio Paese, rivolgersi alle autorità locali o al negozio dove avete acquistato il prodotto. Questo dispositivo è conforme alle direttive europee in materia di sicurezza ed elettricità. Questo prodotto è conforme ai seguenti regolamenti UE: En55013:2001+A1:2003+A2:2006 EN55020: 2007 EN61000-3-2: 2006 EN61000-3- 3:1995+A1:2001+A2:2005 EN55022:2006(CLASS-A) EN55024:1998+A1:2001+A2:2003 Produttore: Schmid Electronics GmbH In Dürrfeldslach 3 D-66780 Rehlingen-Siersburg (Germania) Telefono: [phone] Fax: [phone]-50025 Manhattan 107cm LCD 3D-TV IT26 Manhattan 107cm LCD 3D-TV
