Produkttyp	LED-Fernseher
Marke	Innosol
Modell	Manhattan
Bildschirmgröße	42 Zoll (Diagonale)
Auflösung	1920 x 1080 Pixel (Full HD)
TV-System	PAL BG/DK/I
Audioleistung	2 x 8 W
Stromversorgung	100-240 V, 50/60 Hz
Stromverbrauch	150 W (Standby < 1 W)
Gewicht	23 kg
Anschlüsse	HDMI (2), VGA, Scart, USB, YPbPr, S-Video, CI, RF-Antenne, Kopfhörer
Multimediafunktionen	Foto-, Musik-, Video- und Textwiedergabe über USB
3D-Funktionen	Ja (kompatibel mit HDMI 1.4, nebeneinander, oben/unten, zeilenweise)
Elektronischer Programmführer (EPG)	Ja
Wandmontage	VESA-Norm 200 x 100 mm
Mitgeliefertes Zubehör	Fernbedienung, Batterien, Standfuß, Netzkabel
Pflege und Reinigung	Weiches, trockenes Tuch; keine Lösungsmittel verwenden
Sicherheit	Nicht öffnen, von Wasser fernhalten, Lüftungsöffnungen nicht blockieren
Garantiezeit	2 Jahre
Allgemeine Informationen	Hergestellt gemäß europäischen Sicherheitsnormen

Häufig gestellte Fragen - Manhattan Innosol

Wie schalte ich den Innosol Manhattan Fernseher ein und aus?

Drücken Sie den Netzschalter am Fernseher oder die Power-Taste auf der Fernbedienung. Die blaue Standby-LED erlischt beim Einschalten und leuchtet beim Ausschalten.

Wie suche ich automatisch nach Sendern?

Beim ersten Einschalten erscheint das Installationsmenü. Wählen Sie die Sprache, den Heimmodus und drücken Sie dann dreimal die Quick Start-Taste, um die automatische Suche nach analogen und digitalen Sendern zu starten.

Wie schließe ich ein USB-Gerät an?

Schließen Sie das USB-Gerät an den USB-Anschluss auf der Rückseite des Fernsehers an. Drücken Sie die Source-Taste, wählen Sie USB und wählen Sie dann den Dateityp (Foto, Musik, Video oder Text) im Multimedia-Menü.

Was tun, wenn das Bild unscharf oder verschneit ist?

Überprüfen Sie, ob die Antenne richtig angeschlossen und in gutem Zustand ist. Versuchen Sie, die Antenne zu bewegen oder einen Signalverstärker zu verwenden. Wenn das Problem weiterhin besteht, führen Sie die Sendersuche erneut durch.

Wie aktiviere oder deaktiviere ich 3D?

Drücken Sie dreimal die P-Taste auf der Fernbedienung, um 3D zu aktivieren/deaktivieren. Sie können auch über das Option-Menü auf das 3D-Menü zugreifen, um den Modus (AUTO, nebeneinander, oben/unten usw.) auszuwählen.

Wie sperre ich einen Sender mit einem Passwort?

Gehen Sie zu Sperrmenü. Geben Sie den Standardcode 0000 ein. Aktivieren Sie das Sperrsystem, wählen Sie dann einen Sender und drücken Sie die Grüne-Taste, um ihn zu sperren. Zum Entsperren muss das Passwort eingegeben werden.

Der Fernseher gibt keinen Ton, was ist zu überprüfen?

Stellen Sie sicher, dass der Stummschaltmodus (MUTE) nicht aktiviert ist. Erhöhen Sie die Lautstärke. Überprüfen Sie die Audioquelle und die Kabel. Wenn das Problem weiterhin besteht, testen Sie einen anderen Sender oder eine andere Quelle.

Wie reinige ich den Bildschirm des Fernsehers?

Verwenden Sie ein weiches, trockenes Tuch. Bei hartnäckigen Flecken befeuchten Sie das Tuch leicht mit einem verdünnten Reinigungsmittel. Verwenden Sie niemals Lösungsmittel, Erdölprodukte oder Sprays.

Wie montiere ich den Fernseher an der Wand?

Entfernen Sie den Standfuß, indem Sie die fünf hinteren Schrauben lösen. Der Fernseher ist VESA 200x100 mm kompatibel. Verwenden Sie eine Wandhalterung (nicht im Lieferumfang enthalten) mit M4 x 10 mm Schrauben. Befolgen Sie die Anweisungen der Halterung.

Was tun bei Bild- oder Funktionsproblemen?

Konsultieren Sie die Fehlerbehebung in der Anleitung. Überprüfen Sie die Anschlüsse und die Stromversorgung. Wenn nichts das Problem behebt, schalten Sie den Fernseher aus und wieder ein. Wenn das nicht hilft, wenden Sie sich an den technischen Support. Öffnen Sie niemals das Gerät.

BEDIENUNGSANLEITUNG Manhattan Innosol

SICHERHEITSHINWEISE ....3

Vorsicht bei Verwendung von Kopfhörern ....4

Aufstellungsort ....4

LCD-Bildschirm 4

Gesundheit und Sicherheitshinweise für 3D Bilder....5

Gerät und Zubehör 6

Erste Schritte ....6

Ansicht von vorn 6

Fernbedienung ....7

Funktionen der Fernbedienungstasten 8

So programmieren Sie die Betriebsartentaste für einen Satellitenreceiver....9

Batterien in die Fernbedienung einlegen 10

Handhabung der Fernbedienung 10

Antenne anschließen 10

Fernsehantenne anschließen 10

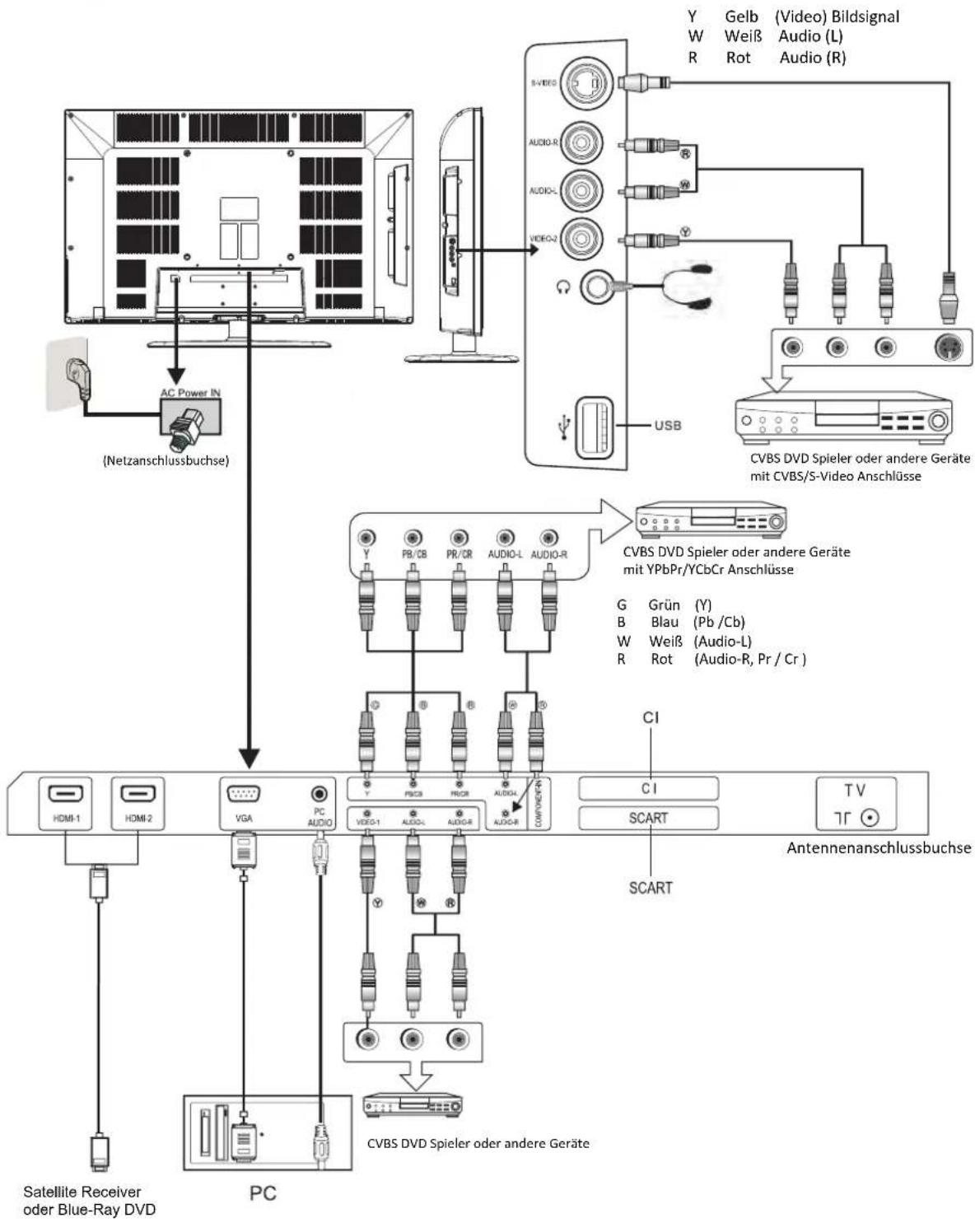

Externe Geräte anschließen 10

HDMI-Kabel 10

SCART-Kabel 10

VGA-Kabel 10

ANSCHLÜSSE 12

PC-Verbindung 12

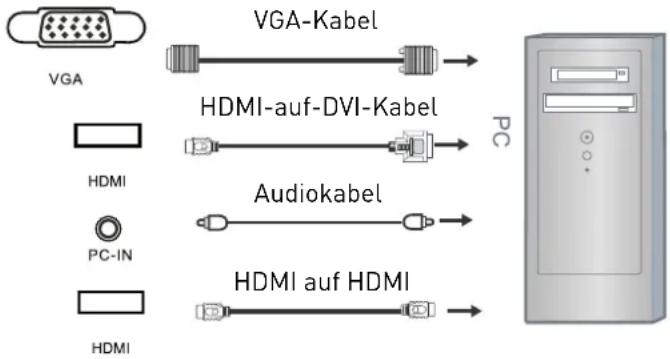

PC-Verbindung über VGA- bzw. HDMI-Kabel 12

Videokamera und Videorecorder anschließen 12

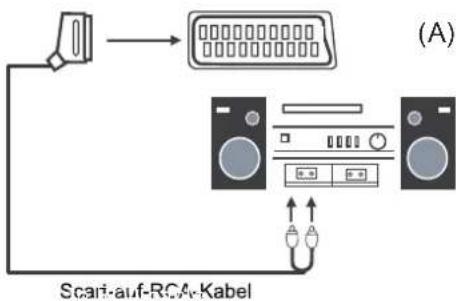

Mit einer Stereoanlage verbinden 13

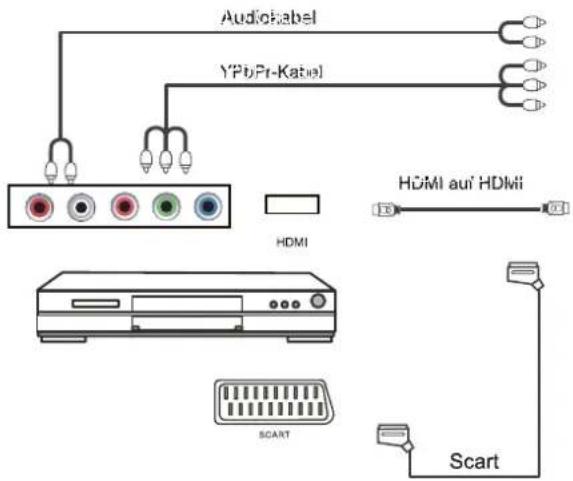

DVD-Player anschließen 13

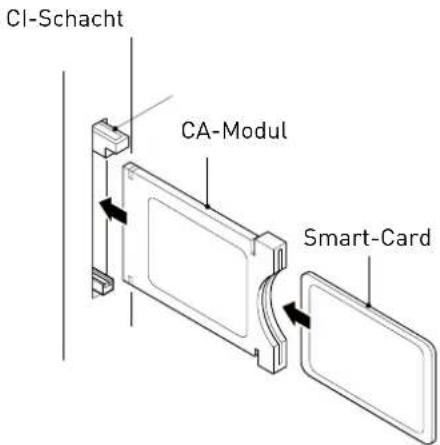

Common-Interface-Einschub....14

COMMON-INTERFACE-EINSCHUB VERWENDEN 14

Automatische Installation 14

LCD-TV ein-/ausschalten 14

Menü Signalquelle ....15

Menüeinstellungen ....15

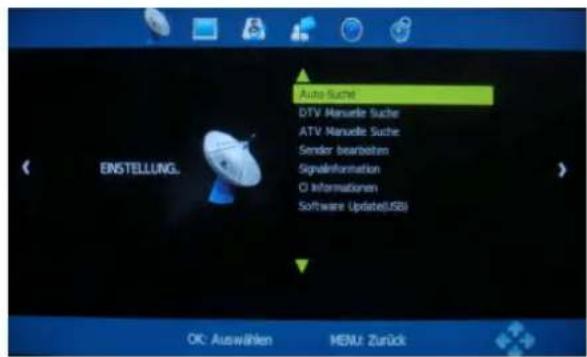

Menü TV-Einstellungen (Fernseher einrichten) 15

BILDMENÜ 15

TONMENÜ 15

MENÜ ZEIT 16

MENÜ SPERRE....16

MENÜ FUNKTION....16

Menü TV-Einstellungen (Fernseher einrichten) 16

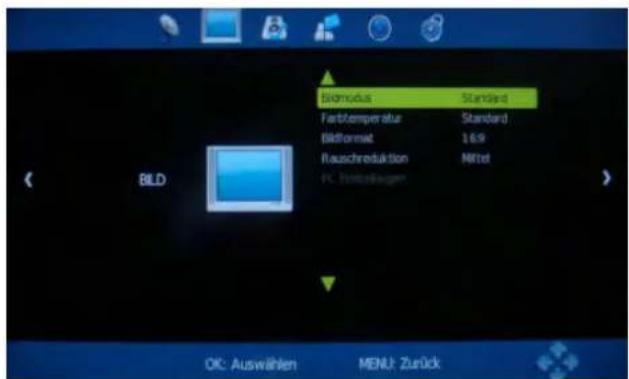

Menü Bild 17

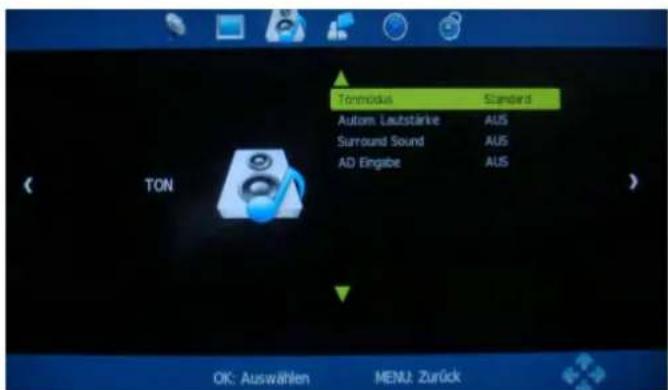

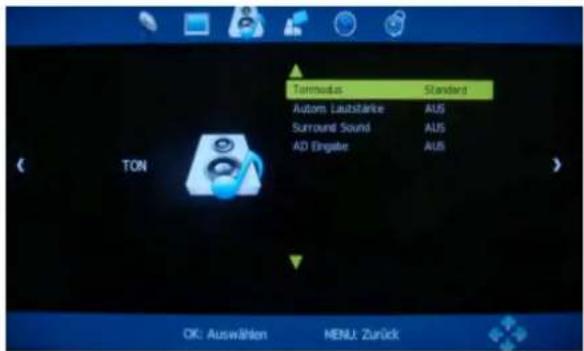

Menü Ton 17

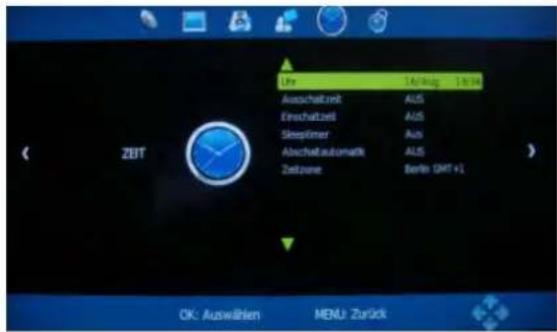

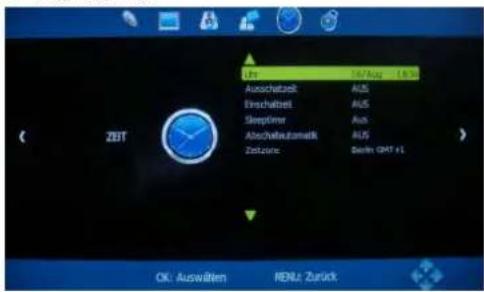

Menü Zeit ....18

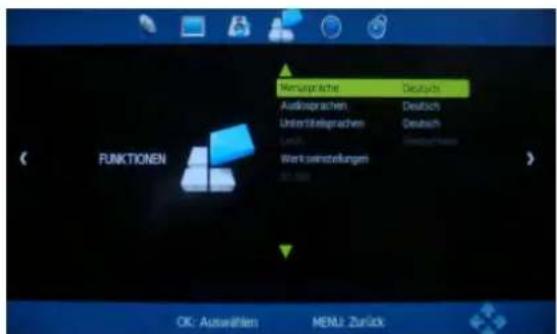

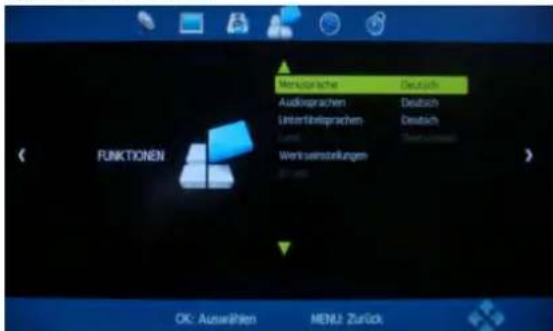

Funktionenmenü ....18

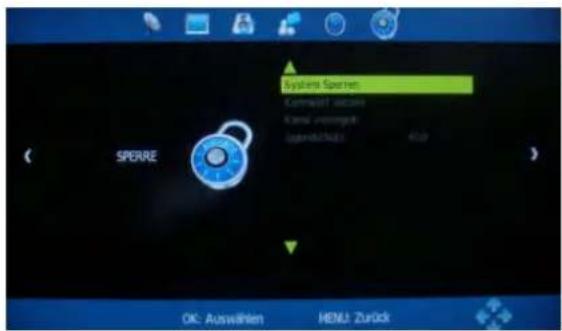

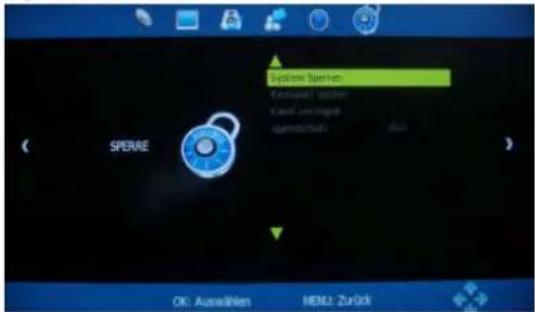

Menü Sperre ....18

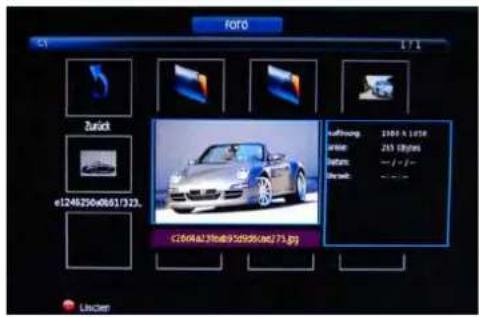

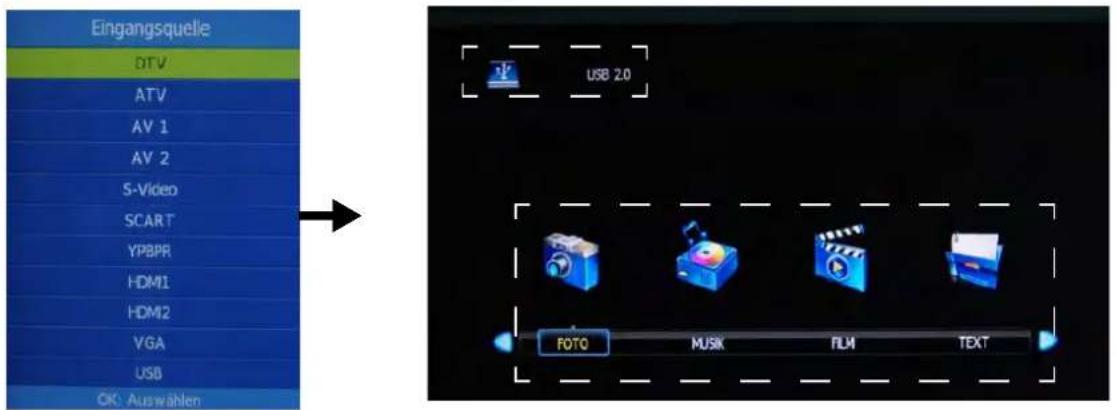

Multimediafunktionen....19

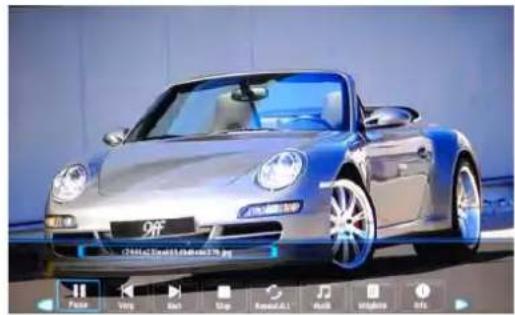

Foto 20

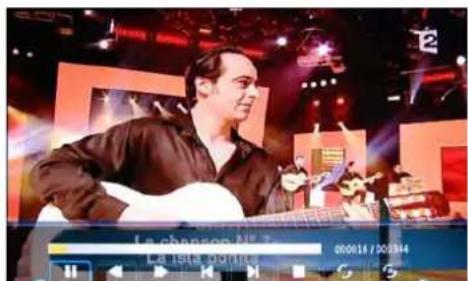

Film....20

Musik 20

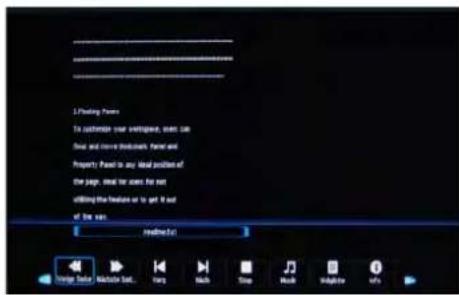

Text....20

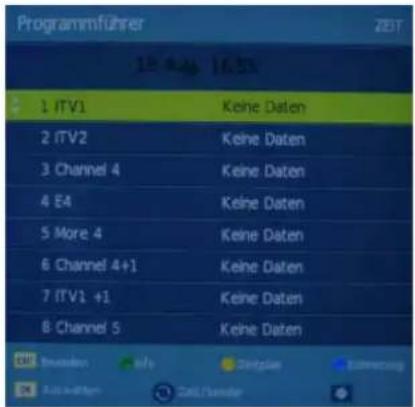

EPG 21

Fehler eingrenzen und beheben....22

TECHNISCHE DATEN....22

Technische Spezifikationen des Fernsehgerätes 22

3D Spezifikationen....23

Wandmontage 24

Entsorgung von Altgeräten 24

Richtige Entsorgung des Produktes....24

Herstellergarantie....25

Einführung

Vielen Dank dass Sie sich für den Kauf dieses Gerätes entschieden haben, welches hergestellt und entwickelt wurde um eine möglichst lange Funktionszeit zu erzielen.

Sie werden sicher mit dem Umgang ähnlicher Produkte vertraut sein. Nehmen Sie sich trotzdem die Zeit, diese Anweisungen zu lesen, um einen bestmöglichen Betrieb des Gerätes zu gewährleisten.

HDMI

HDMI (High Definition Multimedia Interface) ist die neueste Generation digitaler Multimediaschnittstellen. Im Gegensatz zu traditionellen Anschlüssen werden unkomprimierte digitale Bild- und Tonsignale über ein einziges Kabel übertragen. Dieses Fernsehgerät unterstützt die Einspeisung von HD-Signalen über die HDMI-Eingangsbuchse auf der Gehäuserückseite.

Sicherheit ist wichtig

Um Ihre und die Sicherheit anderer Personen zu gewährleisten, lesen Sie die Sicherheitshinweise aufmerksam durch, BEVOR Sie das Gerät in Betrieb nehmen.

Haftungsausschluss

Die Abbildungen des LCD-TVs, des Zubehörs und der Bildschirmmenüs in diesem Benutzerhandbuch können von Ihrem tatsächlichen Produkt abweichen.

SICHERHEITSHINWEISE

WICHTIGE SICHERHEITSHINWEISE – VOR GEBRAUCH LESEN

Folgende Sicherheitshinweise sind auf der Geräterückseite des Fernsehers zu finden.

VORSICHT: Um Stromschläge zu vermeiden, das Gerät nicht öffnen. Lassen Sie Reparaturarbeiten nur von qualifizierten Technikern ausführen.

Dieses Symbol kennzeichnet wichtige Bedienungs- oder Wartungshinweise, die in der dem Gerät beiliegenden Dokumentation zu finden sind.

Dieses Symbol kennzeichnet gefährliche Hochspannung, die Stromschläge verursachen kann.

Bewahren Sie das Handbuch mit den Anweisungen sorgfältig auf.

• Benutzen Sie das Gerät nicht in der Nähe von Wasser.
• Reinigen Sie das Gerät nur mit einem leicht angefeuchteten Tuch.
• Achten Sie darauf, die Lüftungsöffnungen nicht zu verdecken.
  • Installieren Sie das Gerät gemäß der Anweisungen der mitgelieferten Kurzanleitung bzw. Bedienungsanleitung.
• Verlegen Sie das Netzkabel so, dass es niemanden behindert. Achten Sie außerdem darauf, dass das Kabel nicht abgeklemmt wird, insbesondere am Stecker, an den Anschlussbuchsen und dort, wo es aus dem Gerät austritt.
• Lassen Sie das Netzkabel nicht über eine Tischkante hinausragen.
• Trennen Sie das Gerät während eines Gewitters, oder wenn Sie es für eine längere Zeit nicht benutzen, vom Stromnetz.

ACHTUNG! Um elektrische Schläge oder Feuer zu vermeiden, achten Sie bitte darauf, das Gerät keinem Regen oder Feuchtigkeit auszusetzen. Das Gerät darf nicht mit Tropf- oder Spritzwasser in Berührung kommen. Ferner dürfen keine Behälter mit Flüssigkeit auf oder neben das Gerät gestellt werden.

HINWEIS: Stellen Sie kein offenes Feuer (z.B. Kerzen) auf dem Gerät ab.

HINWEIS: Werden Standbilder über einen Zeitraum von mehr als 2 Stunden ununterbrochen wiedergegeben, kann dies dazu führen, dass die Konturen der länger angezeigten Inhalte auf dem Bildschirm sichtbar bleiben, d.h. permanente Nachbilder auf dem Bildschirm verbleiben. Das Gleiche gilt, wenn über einen Zeitraum von mehr als 2 Stunden

• ein unveränderter Hintergrund
• Logos, Videospiele, Computerbilder, Teletext
- ein nicht bildschirmfüllendes Format (z.B. 4:3-Formate) wiedergegeben werden.
Sie stellen kein Betriebsfehler dar und sind nicht durch die Herstellergarantie gedeckt.

Dieses Gerät wurde unter Berücksichtigung aller gegenwärtig zu erfüllenden Sicherheitsbestimmungen hergestellt.

Folgende Sicherheitshinweise dienen zum Schutz gegen fahrlässigen Gebrauch und Folgeschäden.

• Ihr Fernsehgerät wurde vor dem Verlassen der Fertigungsstätte einer sorgfältigen Qualitätsprüfung unterzogen. Dennoch können immer Fehler auftreten. Falls Sie Rauch, starke Hitzeentwicklung oder andere unerwartete Vorgänge wahrnehmen, trennen Sie das Gerät sofort vom Stromnetz.
• Stellen Sie stets sicher, dass das Gerät ausreichend belüftet ist. Stellen Sie es nie in der Nähe oder gar hinter einer Gardine auf.
• Das Gerät ist nach dem Ausschalten nicht stromlos. Um es vollständig stromlos zu machen, ziehen Sie den Netzstecker aus der Steckdose.
• Schließen Sie das Gerät nur an ein Stromnetz an, das die Spezifikationen erfüllt, die auf der Plakette auf der Gehäuserückseite aufgedruckt sind.
• Die Steckdose muss sich in der Nähe des Gerätes befinden und leicht zugänglich sein.
• Um eine Netzüberlastung zu vermeiden, schließen Sie nicht mehrere Verbraucher gleichzeitig an dieselbe Steckdose an.
• Geräte der Schutzklasse 1 dürfen nicht an eine Wechselstromsteckdose ohne Erdleiter angeschlossen werden.
• Halten Sie das Gerät von Nagetieren fern. Nagetiere beißen gerne Elektroleitungen durch.
• Halten Sie das Netzkabel immer am Stecker und niemals am Kabel, wenn Sie es aus der Steckdose ziehen.
• Stellen Sie das Gerät so auf, dass niemand über das Netzkabel stolpern oder darauf treten kann.
• Stellen Sie keine schweren Gegenstände auf die Kabel. Anderenfalls könnten sie beschädigt werden.
• Achten Sie darauf, dass sich die Kabel außerhalb der Reichweite von Kindern befinden. Es besteht Verletzungsgefahr.
• Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf. Durch Hitze kann die Gehäuseoberfläche bzw. das Netzkabel beschädigt werden.
• Der Bildschirm ist aus Kunststoff und kann leicht beschädigt werden. Seien Sie beim Aufheben gebrochener Kunststoffteile vorsichtig, damit Sie sich nicht verletzen.
• Stellena Sie das Gerät nicht auf Oberflächen, die Vibrationen oder Erschütterungen ausgesetzt sind.
• Trennen Sie das Gerät während eines Gewitters vom Stromnetz, und ziehen Sie auch den Antennenstecker ab. Achtung! Berühren Sie den Antennenstecker nicht.
• Falls Sie das Gerät über einen längeren Zeitraum nicht verwenden, ziehen Sie zur Sicherheit das Netzkabel aus der Steckdose.
• Das Gerät wird während des Betriebs warm. Decken Sie es nicht mit einer Decke oder Ähnlichem ab, um eine Überhitzung zu vermeiden. Die Lüftungsschlitze dürfen nicht verdeckt werden. Stellen Sie das Gerät nicht in die Nähe von Heizgeräten. Stellen Sie das Produkt nicht in direktes Sonnenlicht. Beim Aufstellen in einem Regal, lassen Sie mindestens 5 cm Abstand zu allen Seiten.

• Das Fernsehgerät darf nicht mit Wasser oder Feuchtigkeit in Berührung kommen. Gebrauchen Sie dieses Produkt NICHT in Feuchträumen wie Badezimmern, Küchen oder in der Nähe von Schwimmbecken.

• Schalten Sie das Gerät aus, wenn Sie vermuten, dass Kondensflüssigkeit entstehen kann.

• Reparaturen dürfen nur vorten Talifinikern durchgeführt werden.
• Öffnen Sie das Gehäuse nicht. Eigenhändige Reparaturen können lebensgefährlich sein und Brände verursachen.
• Das Eindringen von Flüssigkeit in das Gerät kann schwere Schäden zur Folge haben. Schalten Sie das Gerät AUS, und trennen Sie es umgehend vom Stromnetz. Wenden Sie sich sofort an einen qualifizierten Techniker, bevor Sie das Produkt wieder gebrauchen.
• Entfernen Sie NICHT die Gehäuseabdeckungen. Im Gehäuseinnern befinden sich keine Bauteile, die eine Wartung Ihrerseits erfordern. Außerdem verlieren Sie dadurch Ihren Gewährleistungsanspruch. Das Öffnen des Gerätes darf nur durch Fachpersonal erfolgen.
• Kippen oder schütteln Sie das Gerät nicht. Anderenfalls können die internen Schaltkreise beschädigt werden. Handhaben und pflegen Sie die Fernbedienung sorgfältig, lassen Sie sie nicht fallen.
• Legen Sie keine heißen Gegenstände oder gar offenes Feuer auf oder in die Nähe des Fernsehgerätes.
• Hohe Temperaturen können Kunststoffteile schmelzen und Brand verursachen.
• Reinigen Sie das Fernsehgerät nur mit einem weichen und trockenen Tuch. Verwenden Sie NIEMALS Lösungsmittel oder Öle. Zum Reinigen von starken Verschmutzungen können Sie ein weiches Tuch verwenden, das leicht mit einem in Wasser verdünnten Reinigungsmittel angefeuchtet ist.

Vorsicht bei Verwendung von Kopfhörern

Laute Musik kann dauerhafte Gehörschäden verursachen. Verwenden Sie beim Hören des Tons über Kopfhörer keine hohen Lautstärkepegel, insbesondere, wenn Sie die Kopfhörer für eine längere Zeit aufsetzen.

Aufstellungsort

Stellen Sie das Fernsehgerät entfernt von direkter Sonneneinstrahlung und starken Lichtquellen auf. Eine indirekte Beleuchtung wird für ein für die Augen angenehmes Fernsehen empfohlen. Mit Gardinen oder Rollos können Sie direkten Sonneneinfall auf den Bildschirm verhindern. Stellen Sie den Fernseher auf eine ebene und stabile Oberfläche. So schützen Sie ihn davor, umzufallen.

Stellen Sie den Fernseher dort auf, wo er von anderen Gegenständen nicht umgestoßen werden kann, da er durch Stöße zerbrechen und der Bildschirm beschädigt werden kann. Achten Sie ebenso darauf, dass keine kleinen Fremdkörper durch die Lüftungsschlitze oder Gehäuseöffnungen in das Gerät gelangen können.

LCD-Bildschirm

Trotz hoher Qualitätskontrollen kann es vorkommen, dass bei der Auslieferung des Bildschirms einzelne Bildpunkte nicht oder dauerhaft leuchten bzw. fehlerhaft angezeigt werden. Dabei handelt es sich nicht um eine Fehlfunktion.

GESUNDHEITS- UND SICHERHEITSHINWEISE FÜR 3D-BILDER.

Lesen Sie die folgenden Sicherheitshinweise, ehe Sie die 3D-Funktion des Fernshgeräts verwenden.

3D-Technik

Dieser Fernseher gibt 3D-Filme über ein kompatibles Gerät, wie z.B. einen 3D-Blu-Ray-Player wieder. Sie benötigen ein solches Gerät, damit 3D-Filme angeschaut werden können. Der 3D-Inhalt gibt für jedes Auge ein separates Bild wieder, daher müssen Sie die mitgelieferten 3D-Polarisationsbrillen nutzen um 3D-Inhalte ansehen zu können. 3D-Effekte können erst dann gesehen werden, wenn für das an das Fernsehgerät angelegte 3D-Eingangssignal der passende 3D-Modus ausgewählt ist. Überprüfen Sie, ob es sich bei Ihrem HDMI-Kabel um ein High-Speed-HDMI-Kabel handelt. Wenn es sich nicht um ein High-Speed-Kabel handelt, können flackernde Bilder oder keine Anzeige die Folge sein. Verwenden Sie deshalb ein High-Speed-HDMI-Kabel.

WARNUNG

• Manche Fernsehzuschauer empfinden Unwohlsein mit Schwindel, Übelkeit und Kopfschmerz, wenn Sie 3D Fernsehbilder (oder Videospiele) ansehen. Wenn bei Ihnen solche Symptome auftreten, hören Sie auf, 3D-Fernsehbilder anzusehen, nehmen Sie die 3D Brille ab und legen Sie eine Pause ein. Stellen Sie sicher das Sie in einem angemessenen Abstand zu dem Fernseher sitzen, damit Ihr Sehvermögen nicht beeinträchtigt wird. Ihre Augen sollten auf derselben Höhe wie der Bildschirm sein.
• Längeres Fernsehen mit 3D-Bildern kann zu Ermüdungserscheinungen der Augen führen. Wenn bei Ihnen Ermüdungserscheinungen der Augen auftreten, hören Sie auf, 3D-Fernsehbilder anzusehen, nehmen Sie Ihre 3D-Brille ab und legen Sie eine Pause ein. Kinder unter 5 Jahren sollten kein 3D Fernsehen sehen. Es könnte zur Beeinträchtigung ihres Sehvermögens führen. - Der verantwortungsvolle Erwachsene kontrolliert Kinder, die die 3D-Funktion verwenden, in kürzeren Abständen. Wenn sich die Kinder über müde Augen, Kopfschmerzen, Schwindel oder Übelkeit beklagen, sollten sie aufhören, 3D-Fernsehbilder zu sehen, und stattdessen eine Pause einlegen.
• Verwenden Sie nur die mitgelieferte 3D-Brille. Bei der Verwendung von anderen 3D-Brillen, kann der Inhalt möglicherweise nicht ordnungsgemäß wiedergegeben werden.
• Verwenden Sie die 3D-Brille nicht für andere Zwecke (z. B.: als Brille, Sonnenbrille, Schutzbrille usw.)
• Verwenden Sie die 3D-Funktion oder die 3D Brille nicht, während Sie umhergehen oder sich bewegen. Wenn Sie die 3D-Funktion oder die 3D-Brille verwenden, während Sie sich umherbewegen, kann es möglicherweise zu Verletzungen kommen, weil Sie gegen Gestände stoßen, stolpern oder hinfallen.
• Reinigen Sie die Gläser der 3D-Brille nur mit einem weichen Tuch. Um Kratzer auf dem Produkt zu vermeiden, achten Sie darauf, dass das Tuch staubfrei ist.
• Wenn Sie 2D-Filme sehen, sollten Sie die 3D-Brille abnehmen, da die Bilder sonst verzerrt wahrgenommen werden.
• Wenn Sie 2D-Filme im 3D-Modus ansehen, werden die Filme eventuell nicht ordnungsgemäß auf dem Bildschirm angezeigt. Genauso können 2D Filme im 3D Modus möglicherweise nicht ordnungsgemäß angezeigt werden.

WARNUNG

Bei manchen Personen kann es zu epileptischen Anfällen oder Bewusstseinsstörung kommen, wenn sie bestimmten Blitzlichtern oder Lichteffekten ausgesetzt werden. Diese Personen können einen Anfall erleiden. Es können auch Personen davon betroffen sein, deren Krankheitsgeschiche bislang keine Epilepsie aufweist und die nie zuvor epileptische Anfälle gehabt haben. Falls bei Ihnen oder einem Ihrer Familienmitglieder unter Einwirkung von Blitzlichtern mit Epilepsie zusammenhängende Symptome (Anfälle oder Bewusstseinsstörung) aufgetreten sind, wenden Sie sich bitte vor der Verwendung an Ihren Arzt. Falls einige der folgenden Symptome auftreten, sollten Sie das Fernsehen abbrechen und Ihren Arzt konsultieren: Schwindelgefühl, Sehstörungen, Augen- oder Muskelzucken, Bewusstseinsverlust, Desorientierung, jegliche Art von unfreiwilligen Bewegungen oder Krämpfen. Schwangere, Senioren und Personen mit Herzfehlern, sollten kein 3D Fernsehen sehen. Zu den weiteren Risikogruppen gehören außerdem auch Epileptiker sowie betrunkene Personen. Bei manchen Zuschauern sind sogar epileptische Anfälle oder Schlaganfälle möglich. Wenn Symptome wie eine verzerrte Wahrnehmung, Sehstörungen, Benommenheit, Kopfschmerzen, Schwindel, unwillkürliche Bewegungen (Augenoder Muskelzucken), Verwirrtheit, Übelkeit, Verlust des Bewusstseins (Ohnmächtigkeit), Krämpfe oder Desorientierung auftreten, soll das Ansehen von 3D-Filmen sofort abgebrochen und gegebenenfalls ein Arzt konsultiert werden.

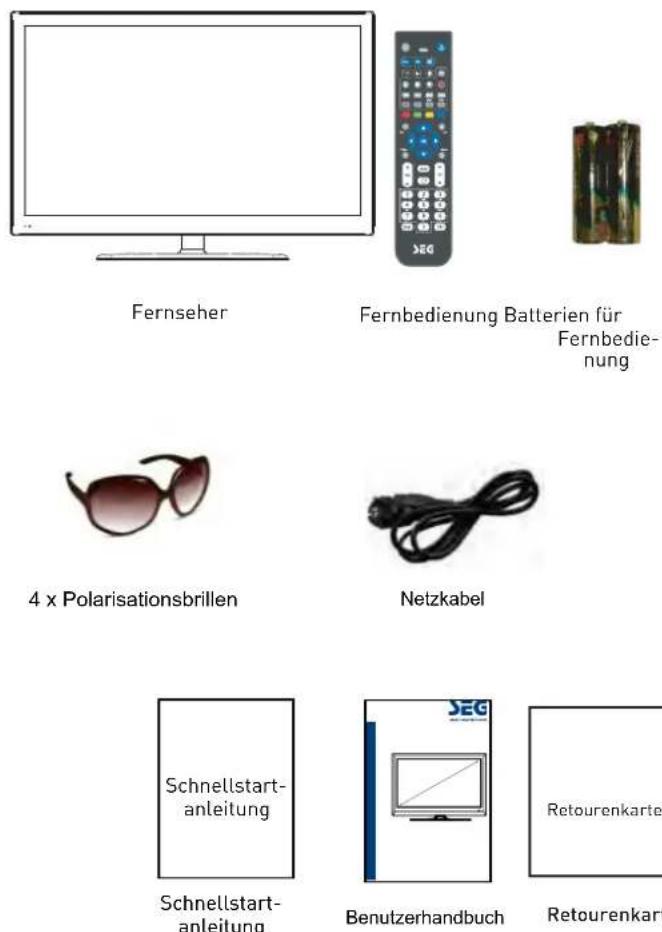

Gerät und Zubehör

Schnellstart- anleitung

Retourenkarte

Das Verpackungsmaterial ist kein Kinderspielzeug! Halten Sie es außerhalb der Reichweite von Kindern. Kunststofffolien und -tüten können zu Erstickung führen!

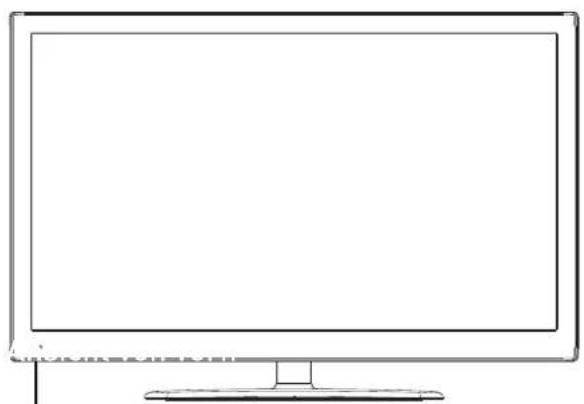

Erste Schritte

Fernbedienungssensor - nicht verdecken

SOURCES CH+ CH- VOL- VOL- MCNU ①

Source: Signalquellenmenü ausschalten / einblenden

CH+/- : Umschalten zwischen Sendern

Vol +/- : Lautstärke erhöhen / verringern

Menu : Hauptmenü ausschalten / einblenden

① : Netzschalter Ein/Aus

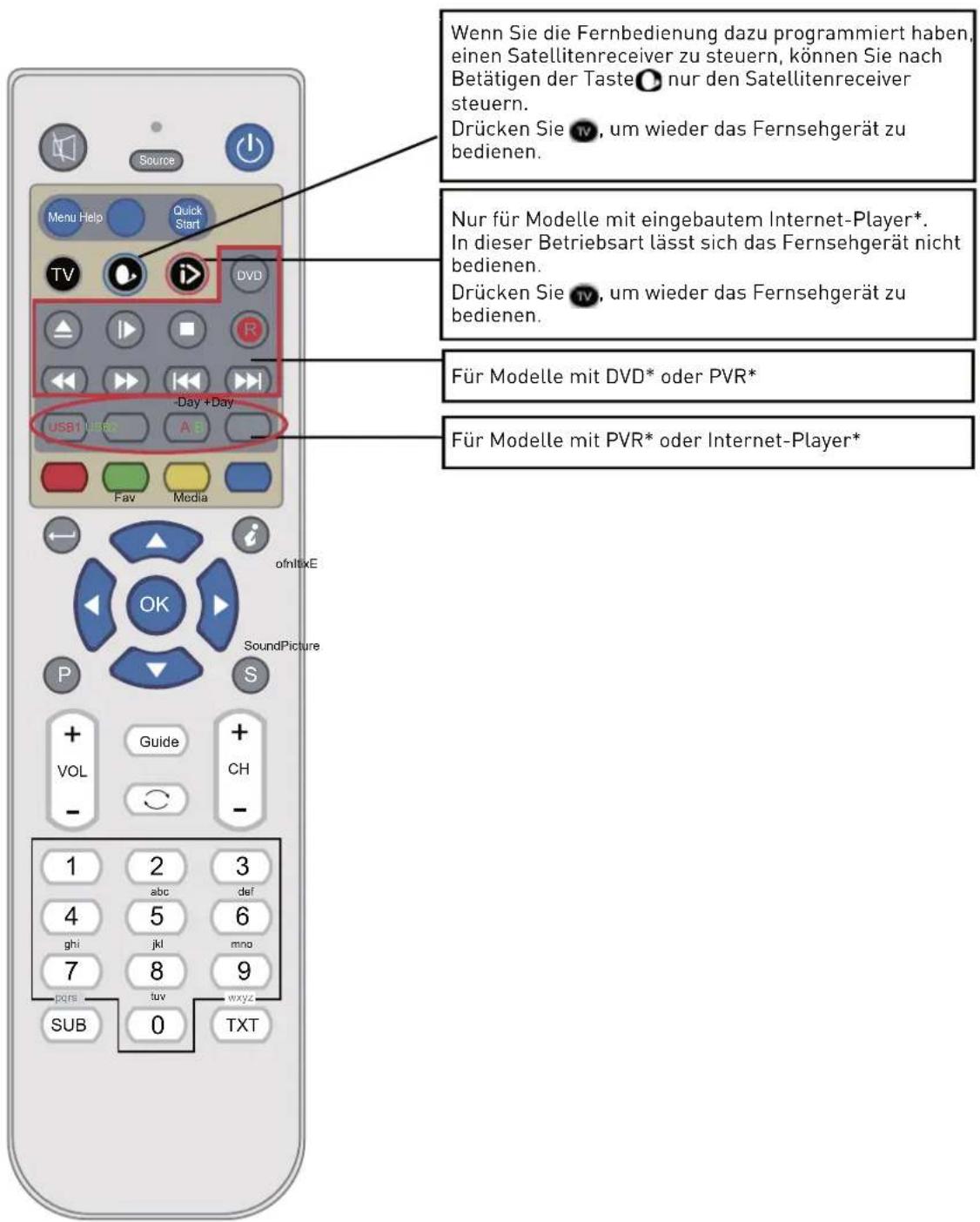

Fernbedienung

Das Aussehen der hier abgebildeten Fernbedienung kann von Ihrem Modell abweichen.

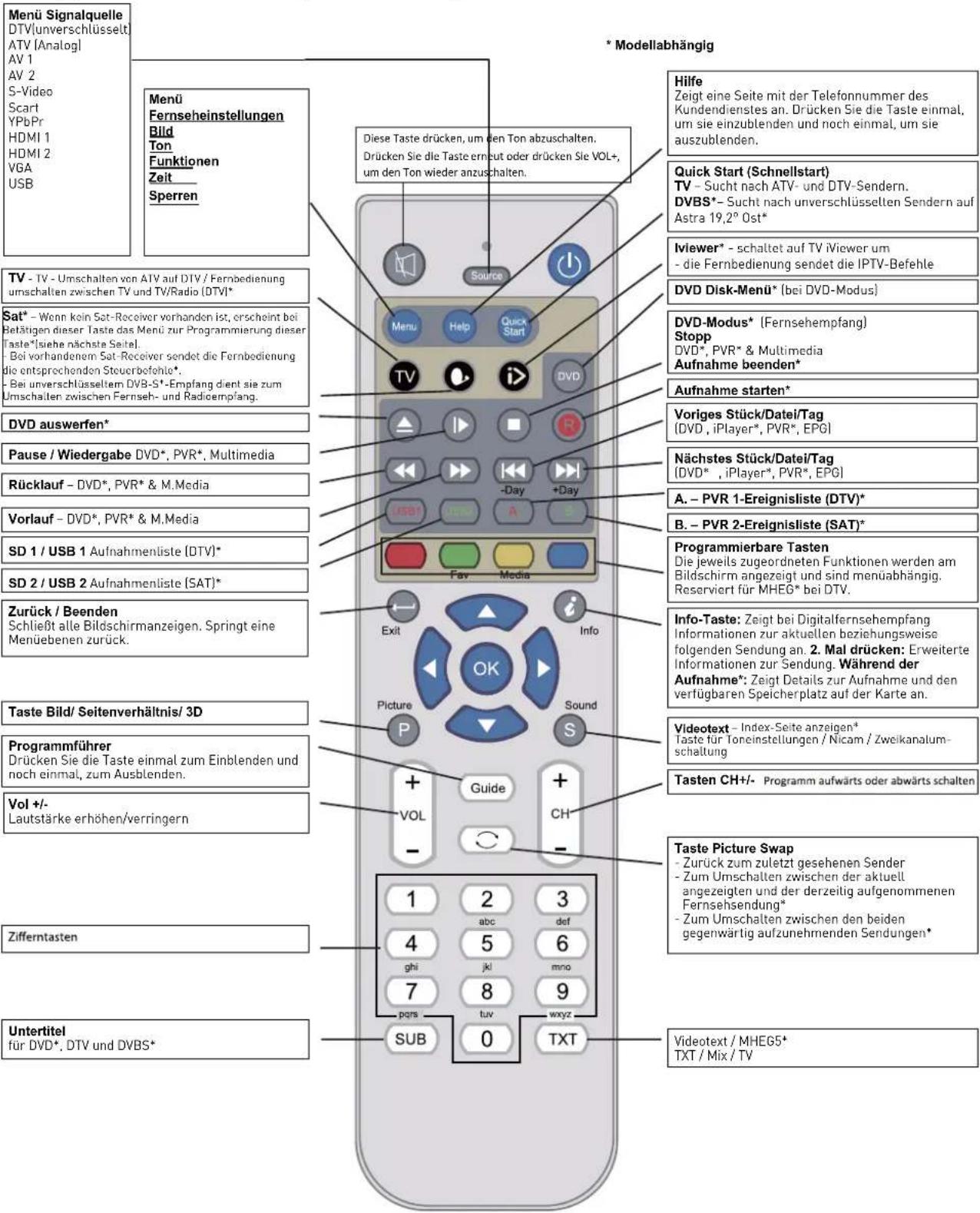

Funktionen der Fernbedienungstasten

Abhängig vom Modell Ihres Fernsehgerätes haben einige Tasten keine Funktion

Wenn Sie die Fernbedienung dazu programmiert haben, einen Satellitenreceiver zu steuern, können Sie nach Betätigen der Taste nur den Satellitenreceiver steuern. Drücken Sie um wieder das Fernsehgerät zu bedienen. Nur für Modelle mit eingebautem Internet-Player*. In dieser Betriebsart lässt sich das Fernsehgerät nicht bedienen. Drücken Sie um wieder das Fernsehgerät zu bedienen. Für Modelle mit DVD* oder PVR* Für Modelle mit PVR* oder Internet-Player* Source Menu Help Quick Start TV DVD Day +Day USB1 USB2 A5 Fav Media oflitxE SoundPicture P + Guide + VOL CH - - 1 2 3 4 abc def ghi 5 6 7 jkl mino purs 8 9 SUB tuv wxyz 0 TXT

Fernbedienung

Funktionen der Fernbedienungstasten

Abhängig vom Modell Ihres Fernsehgerätes haben einige Tasten keine Funktion

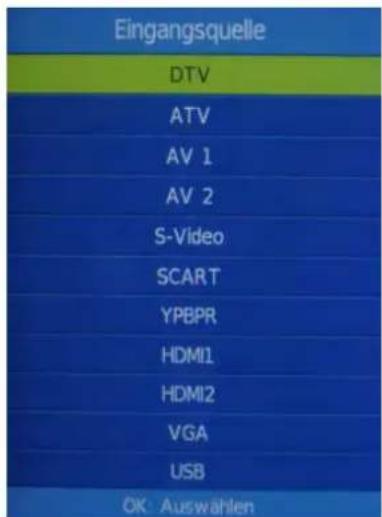

Menü Signalquelle DTV(unverschlüsselt) ATV [Analog] AV 1 AV 2 S-Video Scart YPbPr HDMI 1 HDMI 2 VGA USB Menü Fernseheinstellungen Bild Ton Funktionen Zeit Sperren TV - TV - Umschalten von ATV auf DTV / Fernbedienung umschalten zwischen TV und TV/Radio (DTV)* Sat* - Wenn kein Sat-Receiver vorhanden ist, erscheint bei Betätigen dieser Taste das Menu zur Programmierung dieser Taste*[siehe nächste Seite]. - Bei vorhandenem Sat-Receiver sendet die Fernbedienung die entsprechenden Steuerbefehio*. - Bei unverschlüsseltem DVB-S*-Empfang dient sie zum Umschalten zwischen Fernseh- und Radiempfang. DVD auswerfen* Pause / Wiedergabe DVD*, PVR*, Multimedia Rücklauf - DVD*, PVR* & M.Media Vorlauf - DVD*, PVR* & M.Media SD 1 / USB 1 Aufnahmenliste (DTV)* SD 2 / USB 2 Aufnahmenliste (SAT)* Zurück / Beenden Schließt alle Bildschirmanzeigen. Springt eine Menüebenen zurück. Taste Bild/ Seitenverhältnis/ 3D Programmführer Drücken Sie die Taste einmal zum Einblenden und noch einmal, zum Ausblenden. Vol +/- Lautstärke erhöhen/verringern Zifferntasten Untertitel für DVD*, DTV und DVBS* * Modellabhängig Diese Taste drücken, um den Ton abzuschalten. Drücken Sie die Taste erneut oder drücken Sie VOL+, um den Ton wieder anzuschalten. Hilfe Zeigt eine Seite mit der Telefonnummer des Kundendienstes an. Drücken Sie die Taste einmal, um sie einzublenden und noch einmal, um sie auszublenden. Quick Start (Schnellstart) TV - Such nach ATV- und DTV-Sendern. DVBS*- Such nach unverschlüsselten Sendern auf Astra 19,2° Ost* Iviewer* - schaltet auf TV iViewer um - die Fernbedienung sendet die IPTV-Befehle DVD Disk-Menü* (bei DVD-Modus) DVD-Modus* (Fernsehempfang) Stopp DVD*, PVR* & Multimedia Aufnahme beenden* Aufnahme starten* Voriges Stück/Datei/Tag (DVD , iPlayer*, PVR*, EPG) Nächstes Stück/Datei/Tag (DVD*, iPlayer*, PVR*, EPG) A. - PVR 1-Ereignisliste (DTV)* B. - PVR 2-Ereignisliste (SAT)* Programmierbare Tasten Die jeweils zugeordneten Funktionen werden am Bildschirm angezeigt und sind menuabhängig. Reserviert für MHEG* bei DTV. Info-Taste: Zeigt bei Digitalfernsehempfang informationen zur aktuellen beziehungsweise folgenden Sendung an. 2. Mal drücken: Erweiterte Informationen zur Sendung. Während der Aufnahme*: Zeigt Details zur Aufnahme und den verfügbaren Speicherplatz auf der Karte an. Videotext - Index-Seite anzeigen* Taste für Toneinstellungen / Nicam / Zweikanalums- schaltung Tasten CH+/- Programm aufwärts oder abwärts schalten Taste Picture Swap - Zurück zum zuletzt gesehenen Sender - Zum Umschalten zwischen der aktuell angezeigten und der derzeitig aufgenommenen Fernsehsendung* - Zum Umschalten zwischen den beiden gegenwärtig aufzunehmenden Sendungen* Videotext / MHEG5* TXT / Mix / TV

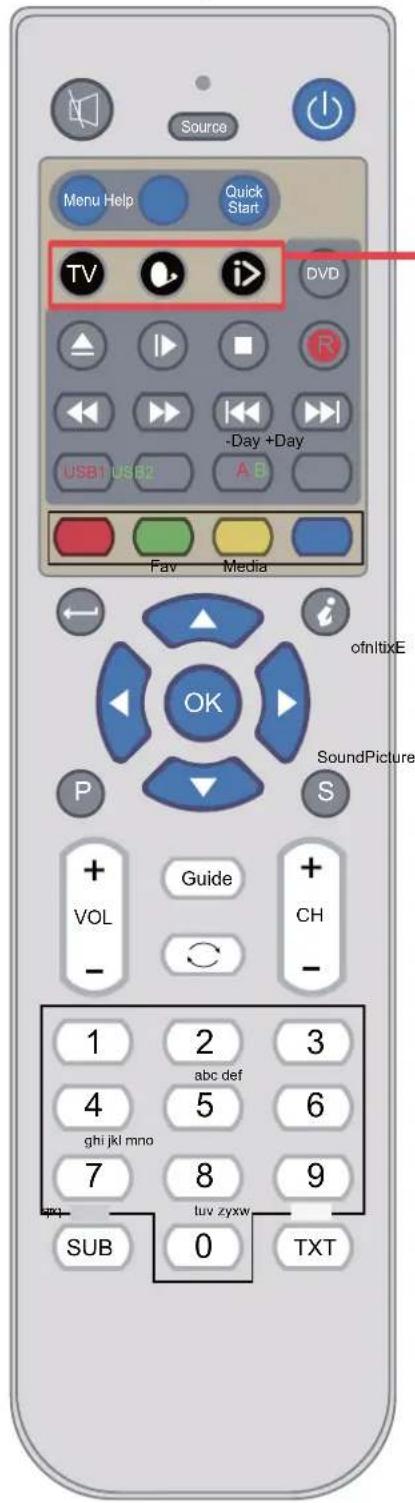

Fernbedienung (Fortsetzung)

Source Menu Help Quick Start TV DVD USB1 USB2 -Day +Day Fav Media ofnltixE OK SoundPicture P S + Guide + VOL CH - - 1 2 3 4 abc def 5 6 ghi jkl mno 7 8 9 TUV zyxw SUB 0 TXT

Abhängig vom Modell Ihres Fernsehgerätes haben einige Tasten keine Funktion.

* Modellabhängig

Diese Taste dient zum Steuern des Fernsehgerätes.

Diese Taste dient zum Steuern eines Satellitenreceivers.

* Es stehen zahlreiche Betriebsarten zur Verfügung. Für Details, siehe unten.

Diese Taste dient zum Steuern des Internet Players.\*

* Nur für einige Fernsehgeräte und Digital Decoder verfügbar.

So programmieren Sie die Betriebsartentaste für einen Satellitenreceiver:

Die Sat-Taste ☐ der Fernbedienung lässt sich folgendermaßen programmieren:

Programmierung, wenn Sie keinen Satellitenreceiver verwenden:

Drücken Sie die Taste ① und gleichzeitig 0.

Wenn Sie einen Satellitenreceiver mit Recorder besitzen: Drücken Sie die Taste ☐ und gleichzeitig 1.

Wenn Sie einen High Definition-Satellitenreceiver besitzen (auch als „HD“ bezeichnet):

Drücken Sie die Taste ① und gleichzeitig 2.

Wenn Sie einen digitalen Satellitenreceiver verwenden: Drücken Sie die Taste ☐ und gleichzeitig 3.

Wenn Sie diese Taste verwenden möchten, um das DVBS* Empfangsteil des Gerätes einzuschalten: * Drücken Sie die Taste ☐ und gleichzeitig 4.

* Nicht alle Modelle besitzen ein DVBS Empfangsteil.

O + 0 \~ ohne Satellitenreceiver
Q + 1 \~ Satellitenreceiver mit Recorder
O + 2 \~ HD-Satellitenreceiver
O + 3 \~ Digitaler Satellitenreceiver
O + 4 \~ DVBS unverschlüsselt

Batterien in die Fernbedienung einlegen

1. Öffnen Sie die Batteriefachabdeckung auf der Rückseite der Fernbedienung. Schieben Sie den Riegel dazu vorwärts, und heben Sie die Abdeckung an.

2. Legen Sie die mitgelieferten Batterien unter Beachtung der Polarität (siehe Markierungen im Batteriefach) ein.

3. Setzen Sie die Abdeckung des Batteriefachs wieder ein.

ACHTUNG! Trennen Sie den Fernseher und alle hieran angeschlossenen Geräte vom Stromnetz, bevor Sie Kabel anschließen oder abziehen.

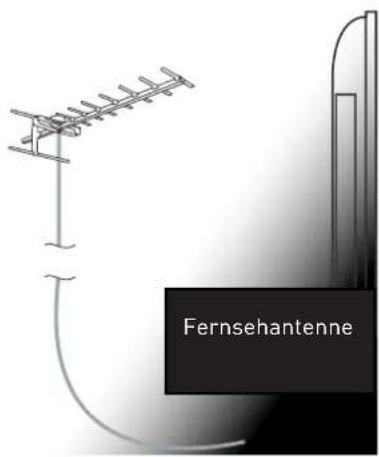

Fernsehantenne anschließen

Schließen Sie das 75-Ohm-Koaxialkabel Ihrer Antenne mit an die Antenneneingangsbuchse an. Wir empfehlen die Verwendung einer Außenantenne mit hohem Gewinn.

• In Gebieten mit schlechtem Empfang sollten Sie einen Signalverstärker verwenden.
• Wenn Sie die Antenne für mehrere Fernsehgeräte einsetzen möchten, müssen Sie eine Weiche einbauen (nicht im Lieferumfang enthalten).

Handhabung der Fernbedienung

Wenn Sie die Fernbedienung verwenden, richten Sie sie auf den Fernseher, und drücken Sie die gewünschten Tasten. Die maximale Reichweite beträgt 6 Meter, und Sie müssen sich innerhalb eines Winkels von 30° von der Mitte des Fernsehgerätes befinden.

HINWEIS: Sonneneinstrahlung oder starker Lichteinfall können die Signalübertragung von der Fernbedienung beeinträchtigen. Drehen Sie den Fernseher in einem solchen Fall von der Lichtquelle weg.

ACHTUNG! Lassen Sie die Batterien nicht dauerhaft in der Fernbedienung eingelegt. Sie können auslaufen und die Fernbedienung beschädigen. Überprüfen Sie sie von Zeit zu Zeit, und tauschen Sie sie ggf. aus.

ACHTUNG! Verwenden Sie keine unterschiedlichen Batterien gleichzeitig. Tauschen Sie immer alle Batterien gleichzeitig aus. Verwenden Sie stets zwei Batterien mit gleichem Ladestand.

ACHTUNG! Leere Batterien müssen behutsam gehandhabt und gemäß der geltenden Bestimmungen entsorgt werden. Batterien gehören nicht in den Hausmüll, und werfen Sie sie auch nicht ins Feuer.

ACHTUNG! Setzen Sie die Batterien keiner Hitze (z.B. Sonneneinstrahlung, Feuer o.ä.) aus.

Fernsehantenne

Externe Geräte anschließen

Diese Bedienungsanleitung zeigt Ihnen, wie Sie Ihren Fernseher am einfachsten und bestmöglich an externe Zusatzgeräte anschließen können. Die verschiedenen Vorgehensweisen sind im Folgenden aufgelistet.

HDMI-Kabel

Sie können Ihren Fernseher über ein HDMI-Kabel mit einem kompatiblen Gerät verbinden. Dadurch erhalten Sie die bestmögliche Bildqualität.

Schließen Sie das Kabel an das HDMI-Gerät und an die HDMI-Buchse Ihres Fernsehgerätes an.

SCART-Kabel

Sie können Ihren Fernseher über ein SCART-Kabel mit einem kompatiblen Gerät verbinden. Dabei wird das Bildsignal nach Komponenten übertragen, d.h. die Signale für rot, grün und blau (RGB) werden als getrennte Signale übertragen.

VGA-Kabel

Sie können Ihren Fernseher als PC-Monitor einsetzen. Dazu benötigen Sie ein VGA-Kabel. Ebenso können Sie über ein zusätzliches Kabel den vom Personal Computer erzeugten Ton über die Lautsprecher Ihres Fernsehers abspielen.

Externe Geräte anschließen (Fortsetzung)

Externe Geräte anschließen (Fortsetzung)

ANSCHLÜSSE

Name Funktions	beschreibung
AC POWER IN An	schluss an das Wechselstromnetz
USB	Zum Anschließen eines USB-Gerätes für die Wiedergabe von Multimedia-dateien
HDMI 1,2	Verbinden Sie diese Buchse mit dem HDMI-Anschluss Ihres DVD-Players oder Satellitenreceivers.
VGA	Verbinden Sie diese Buchse mit dem VGA-Ausgang der Grafikhaes PCs.
PC-IN PC-Audioeingang
SCART	Diese Buchse können Sie mit dem Scart-Ein- bzw. -Ausgang externer Geräte verbinden.
CI CI-Einschubfach (für Pay-TV-Karten)
S-Video Verbinden mit S-Videoausgang
YPbPr (YCbCr)	Verbinden Sie diese Buchse mit dem YPbPr-Ausgang des externen Geräts.
Video 1,2	Verbinden Sie diese Buchse mit dem Videoausgang eines externen Gerätes.
[Audio] L/R IN Audioeingang für externe AV-Geräte (auch bei YPbPr-Anschluss)
RF	Anschluss für Antennenkabel bzw. Kabelfernsehen
Ω Headphone	Hier schließen Sie die Kopfhörer an.

Achtung!

Bevor Sie externe Geräte anschließen:

• Trennen Sie zuerst alle anzuschließenden Geräte vom Stromnetz, um mögliche Schäden zu vermeiden.
• Stellen Sie sicher, dass Sie das richtige Kabel mit den richtigen Buchsen verbinden.
• Stellen Sie sicher, daß alle Stecker fest angeschlossen sind, bevor Sie die Geräte wieder an das Stromnetz anschließen.

PC-Verbindung

Eventuell müsstete. Ihre Auflösung der G afikkar PCs auf eine kompatible Auflösung einstellen, damit das Bild richtig angezeigt wird. Schalten Sie Ihren PC ein (zunächst mit Ihrem alten Monitor), und stellen Sie eine geeignete Bildschirmauflösung und eine Bildwiederholfrequenz von 60 Hz ein. Schalten Sie Ihren PC aus, und verbinden Sie ihn mit Ihrem Fernseher. Lassen Sie dabei beide Geräte zunächst ausgeschaltet.

PC-Verbindung über VGA- bzw. HDMI-Kabel

Verwenden Sie ein VGA-Kabel (nicht im Lieferumfang enthalten), und verbinden Sie Ihren Fernseher mit dem PC. Oder verwenden Sie stattdessen ein HDMI-Kabel (sofern Ihr PC einen HDMI-Ausgang besitzt). Wenn Sie das HDMI-Kabel verwenden, müssen Sie keine zusätzliche Verbindung zur Übertragung des Tonsignals vom PC herstellen. Wenn Sie ein HDMI-auf-DVI-Kabel oder eine VGA-Kabel verwenden, müssen Sie hierzu allerdings das Audiokabel vom PC anschließen.

Verbinden Sie alle Kabel vorsichtig, und achten Sie darauf, dass keine Stifte der Anschlussstecker verbogen werden.

Bei Verwendung eines VGA-Kabels

• Schalten Sie den Fernseher ein.
• Schalten Sie den PC ein.
- Wählen Sie die Signalquelle PC/VGA.

Bei Verwendung eines HDMI-Kabels

- Wählen Sie die Signalquelle HDMI aus.

(Die abgebildeten Kabel gehören nicht zum Lieferumfang)

Videokamera und Videorecorder anschließen Videokamera Schließen Sie das AV-Kabel an den Fernseher und an die Videokamera an. Schalten Sie die Videokamera und das Fernsehgerät ein. Wählen Sie die Signalquelle AV/CVBS aus. Daraufhin erscheint das von der Videokamera ausgesendete Bild. Hinweis: Wenn Sie die Videokamera über ein anderes Kabel anschließen möchten, lesen Sie die Bedienungsanleitung Ihrer Videokamera. Videorecorder Schließen Sie das Scart-Kabel an den Fernseher und an den Videorecorder an. Schalten Sie den Videorecorder und das Fernsehgerät ein. Wählen Sie die Signalquelle Scart aus. Daraufhin erscheint das vom Videorecorder ausgesendete Bild. Hinweis: Wenn Sie den Videorecorder über ein anderes Kabel anschließen möchten, lesen Sie die Bedienungsanleitung Ihres Videorecorders.

Verwenden Sie ein Scart-Anschlusskabel

VIDEO Audio in R L Videokamera

Verwenden Sie ein AV-Anschlusskabel

Mit einer Stereoanlage verbinden

Sie können den Ton des Fernsehgerätes auf Ihre Stereoanlage (A) übertragen. Dazu verwenden Sie die Sport-Buchse. (nur ATV- und DTV-Ton).

Für diese Anschlussart ist ein ein spezielles SCART-auf-RCA-Kabel oder ein Scart auf Scartkabel erforderlich. (Lesen Sie auch die Hinweise in der Bedienungsanleitung zu Ihrer Stereoanlage.) Wenn Sie einen Verstärker bzw. Decoder mit Surround-Sound (B)

verwenden möchten, verwenden Sie ein Koaxialkabel.

Scari-auf-RCA-Kabel (A)

(Die abgebildeten Kabel gehören nicht zum Lieferumfang)

DVD-Player anschließen

Sie können Ihren DVD-Player wahlweise über ein SCART-, das HDMI- (nur, wenn das externe Gerät einen HDMI-Änschluss besitzt) oder ein YPbPr-Kabel anschließen.

AudioLabel YPDPr-Katni HDMI HDMI au HDMii SCART Scart

(die abgebildeten Kabel gehören nicht zum Lieferumfang)

Bei Verwendung eines SCART-Kabels

• Schalten Sie den Fernseher ein.
• Schalten Sie den DVD-Player ein.
• Wählen Sie die Signalquelle SCART aus.

Bei Verwendung eines HDMI-Kabels

• Wählen Sie die Signalquelle HDMI aus.

Bei Verwendung eines YPbPr-Kabels

• Wählen Sie die Signalquelle YPbPr.
- Beachten Sie die Farben der Stecker.
• Verbinden Sie die Audiostecker.

Common-Interface-Einschub

COMMON-INTERFACE-EINSCHUB VERWEN-DEN(nur für DVB-T)

Common-Interface

Der Common-Interface-Einschub (CI) dient zur Aufnahme von CA-Modulen und einer Smart-Card für Pay-TV und Zusatzdienste. Wenden Sie sich an Ihren Pay-TV-Anbieter, um weitere Informationen über die Module und Abonnements zu erhalten.

HINWEIS: CA-Module und Smart-Cards gehören nicht zum Lieferumfang.

ACHTUNG! Schalten Sie Ihr Fernsehgerät aus, bevor Sie ein Modul in den CI-Einschub stecken, und setzen Sie die Smart-Card in das CA-Modul ein.

CI-Schacht CA-Modul Smart-Card

1. Schalten Sie den Fernseher ein, und wählen Sie die Signalquelle „DTV“ aus.
2. Wird das CA-Modul erkannt, erscheint folgende Nachricht: „Common Interface Module inserted“. Warten Sie einen Moment, bis die Karte aktiviert wird.
3. Wählen Sie den gewünschten digitalen Pay-TV-Sender aus.
4. Daraufhin werden Detailinformationen zur Verwendung der Smart-Card angezeigt.
5. Betätigen Sie die Taste OK, um das Kartenmenü anzuzeigen. Weitere Informationen entnehmen Sie bitte Ihrem Handbuch zum betreffenden Modul.
6. Wenn Sie das Modul entnehmen, erscheint die folgende Nachricht. "Common Interface module removed".

Automatische Installation

LCD-TV ein-/ausschalten

LCD-TV einschalten

Drücken Sie den Netzschalter am LCD-TV und dann die Taste 🔊 auf der Fernbedienung. Daraufhin erlischt die blaue Standby-Anzeige.

LCD-TV ausschalten

Drücken Sie die Taste 📍 auf der Fernbedienung. Daraufhin leuchtet die Standby-Anzeige blau auf. Sie können nun den Netzschalter am LCD-TV drücken um das Gerät auszuschalten

Wenn Sie Ihren LCD-TV zum ersten Mal einschalten, erscheint der Assistent zur Erstinstallation (siehe folgende Abbildung):

Erste Installation Sprache auswählen Englisch Deutsch Franzisch Ralienisch Zustand auswählen Heim-Zustand Drücken Sie

Stellen sie sicher dass die TV-Antenne richtig angeschlossen ist: Drücken Sie Es wird eine Sendersuche durchgeführt Bitte warten

Stellen Sie sicher, dass Sie die Antenne an Ihr Fernsehgerät angeschlossen haben und dass sich Ihre Fernbedienung in der Betriebsart TV befindet (drücken Sie dazu die Taste TV), und schalten Sie das Fernsehgerät ein, Daraufhin erscheint der Assistent zur Erstinstallation.

Bestätigen Sie mehrmals mit der Taste auf der Fernbedienung, um die Sendersuche zu starten. Dabei werden alle verfügbaren Analog- und Digitalsender gesucht und abgespeichert. Um den Assistenten zur Erstinstallation zu einem späteren Zeitpunkt erneut aufzurufen, drücken Sie die Taste Quick Start.

Hinweis: DVB-T Fernsehen ist in fast allen Regionen Deutschlands und vielen Regionen Österreichs und der Schweiz empfangbar, jedoch nicht überall! Auch Zusatzdienste wie DVB-T Radio, -Teletext, -EPG etc. werden nicht in allen Regionen ausgestrahlt. Bitte überprüfen Sie ob DVB-T in Ihrer Umgebung empfangbar ist. Je nach Standort kann das DVB-T Signal mit herkömmlichen Zimmerantennen nicht bzw. nicht optimal empfangen werden, Info auch unter http://www.ueberallfernsehen.de

Menü Quelle

Eingangsquelle DTV ATV AV 1 AV 2 S-Video SCART YPBPR HDMI1 HDMI2 VGA USB ÖK: Auswählen

Drücken Sie die Taste Source der Fernbedienung. Drücken Sie die Tasten ▲▼, um die gewünschte Signalquelle hervorzuheben.

Drücken Sie OK, um sie auszuwählen.

Menüeinstellungen

1. Schalten Sie ihren LCD-TV ein.
2. Drücken Sie die Taste MENU auf der Fernbedienung.
3. Mithilfe der Tasten ◀ und ▶ können Sie durch das Menü blättern.
4. Drücken Sie die Taste EXIT, um das Menü zu verlassen.

Menü TV-Einstellungen (Fernseher einrichten)

Hier können Sie nach verfügbaren Sendern suchen und eine Reihe senderspezifischer Optionen einstellen (wählen Sie z.B. die Signalquelle DTV).

Auto Suche DTV Manuelle Suche ATV Manuelle Suche Sender bearbeiten SignalInformation CI Informationen Software Update(USB) ENSTELLUNG. OK: Auswählen MENU: Zurück

Bildmenü

Über dieses Menü können Sie die Bildparameter einstellen. (Wählen Sie z.B. die Signalquelle DTV aus)

Bilad Ønomius Standard Farbtemperatur Standard Bildformat 16:9 Flusschreduktion MBztl vs. Bildstruktur OK: Auswählen MENU: Zurück

Tonmenü

Hier können Sie die Einstellungen für den Ton und besondere Effekte vornehmen. (Wählen Sie z.B. die Signalquelle DTV aus)

Termudus Standard Autom. Laubstärke AUS Surround Sound AUS AD Engine AUS TON OK: Auswählen MENU: Zurück

Zeitmenü

Hier können Sie zahlreiche Optionen zur Uhrzeit einstellen. (Wählen Sie z.B. die Signalquelle DTV aus)

Lhr Auszahlzeit AUS Einschutzzeit AUS Sleepliner AUS Abschaltautomatik AUS Zeizzone Berlin QMT+1 OK: Auswählen MENU: Zurück

Sperrenmenü (Schützmenü)

Hier können Sie zahlreiche Optionen zum Sperren bestimmter Funktionen einstellen. (Wählen Sie z.B. die Signalquelle DTV aus)

SPERRE System Sperten Command1000000 Kanal vortageln Open/Off/Help: 450 OK: Auswärten HENU: ZurGk

Funktionenmenü (Optionsmenü)

Hier können Sie zahlreiche Optionen einstellen. (Wählen Sie z.B. die Signalquelle DTV aus)

Kemisprache Deutsch Ausrisprachen Deutsch Unterlöseprachen Deutsch Wert verstellungen OK: Auswählen MENU: Zurück

Menüeinstellungen (Fortsetzung)

1. Menü TV-Einstellungen (Fernseher einrichten)

Auto Suche DTV Manuelle Suche ATV Manuelle Suche Sender bearbaten Signalinformation CI informationen Software Update(USB) EINSTELLUNG. OK: Auswählen MENU: Zurück

Beschreibung

Auto Su(Automatische Sendersuche)

Drücken Sie die Taste OK, um das Menü zu öffnen, und wählen Sie die gewünschte Sendersuche sowie Ihr Land für Ihr Fernsehgerät. Drücken Sie anschließend die Taste OK, um die automatische Sendersuche zu starten.

Suchmodus DTV. + ATV Deutschland Italien Nerwegen Greechland Luxemburg Polen Ungarn Niederlande Portugal MENA: Zurück

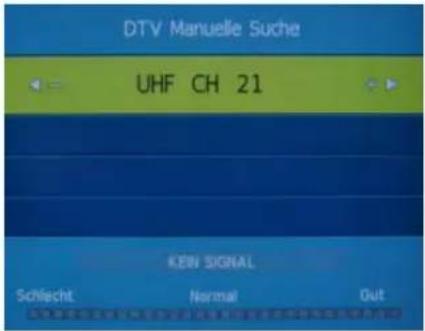

DTV - Manuelle Abstimmung

Drücken Sie die Taste OK, um das Menü "DTV - Manuelle Abstimmung" aufzurufen. Wählen Sie einen Digitalfernsehkanal, und betätigen Sie die Taste OK, um die Suche zu starten.

DTV Manuelle Suche UHF CH 21 KEW SIGNAL Schlecht: Normal Out

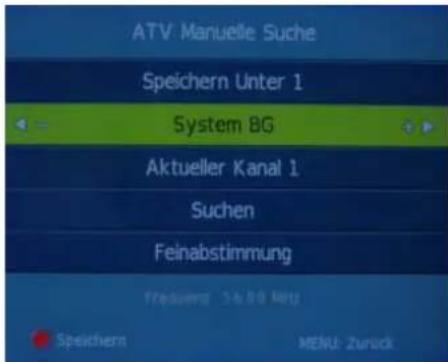

ATV - Manuelle Abstimmung

Drücken Sie die Taste OK, um das Menü ATV - Manuelle Abstimmung" zu öffnen.

Speichern unter: Wählen Sie einen Speicherplatz aus, unter dem Sie den Sender speichern möchten.

TV-Standard: Wählen Sie die Fernsehnorm für die (BG für Deutschland) für die Sendersuche aus.

Kanaleingabe (Aktuelle Kanal): Wählen Sie den Sender aus, den Sie manuell abstimmen möchten. Suche: Drücken Sie die Tasten ◀ind, am die manuelle Suche durchzuführen.

Feinabstimmung: Drücken Sie die Tasten ◀nd, ▶ um eine Feinabstimmung durchzuführen.

Frequenz: Zeigt die aktuelle Empfangsfrequenz an. Hinweis: Um die Einstellungen zu speichern, drücken Sie die ROTE Taste.

ATV Manuelle Suche Speichern Unter 1 System BG Aktueller Kanal 1 Suchen Feinabstimmung Fzessener 34.80 MHz Speichern MENU: Zurück

Menüeinstellungen (Fortsetzung) Sender bearbeiten

Drücken Sie die Taste OK, um das Menü „Sender bearbeiten“ zu öffnen (siehe folgende Abbildung).

Hinweis: Die Optionen Rot, Grün und Blau sind nur einstellbar, sofern Sie die benutzerdefinierte Einstellung verwenden

Löschen: Wählen Sie einen Sender, und drücken Sie die ROTE Taste, um ihn zu löschen.

Verschieben: Wählen Sie einen Analog/Digitalsender und drücken Sie die GRÜNE Taste. Anschließend können Sie die Senderposition mithilfe der Tasten ▲ und ▼ verschieben, Drücken Sie die GRÜNE Taste noch einmal, um die Änderungen zu bestätigen. Drücken Sie die Taste Menü, um das Fenster zu verlassen und die Änderungen zu speichern.

Überspringen: Wählen Sie den gewünschten Sender aus, und drücken Sie die BLAUE Taste, um ihn zu markieren. Wenn dieser Sender zum Überspringen markiert wurde, wird er beim Umschalten über die Tasten CH+/- übersprungen.

Signalinformation

Blendet Informationen zum DTV-Signal ein (nur bei Digitalfernsehen).

CI-Informationen

Wenden Sie sich bitte an Ihren Pay-TV-Anbieter. Er wird Ihnen eine entsprechende Karte mit den notwendigen Anweisungen zur Verfügung stellen.

Software Update USB

Falls ein Update verfügbar sein sollte, setzen Sie sich bitte mit Ihrem Kundendienst in Verbindung

Menü BILD

Bilodus Standard Far temperature Standard Bild format 16.9 flussreduktion Mittel F: Zuschweiger BILD OK: Auswahlen MENU: Zurück

Bildmodus: Wählen Sie eine der Optionen Standard, Dynamisch, Benutzer und Weich.

Hinweis: Die Optionen Kontrast, Helligkeit, Farbe, Schärfe und Farbton sind nur einstellbar, sofern Sie die benutzerdefinierte Einstellung verwenden.

Kontrast: Zum Einstellen des Unterschieds zwischen den hellsten und dunkelsten Bildbereichen.

Helligkeit: Zum Einstellen der globalen Bildhelligkeit.

Farbe: Zum Einstellen der Farbe.

Schärfe: Erhöhen Sie diesen Wert, um scharfe Kanten und Ränder zu erhalten; verringern Sie ihn, um weiche Ränder zu erhalten

Farbton: Hierüber stellen Sie den Farbton ein (nur für die Fernsehnorm NTSC).

Farbtemperatur: Wählen Sie eine der Optionen Standard, Warm, Benutzer und Kalt.

Rot: Zum Einstellen der roten Farbe im Bild.

Grün: Zum Einstellen der grünen Farbe im Bild.

Blau: Zum Einstellen der blauen Farbe im Bild.

Seitenverhältnis: Wählen Sie zwischen den Optionen Auto, 4:3, 16:9, Zoom1, Zoom2 und Panorama.

Rauschunterdrückung: Wählen Sie eine Rauschunterdrückung: Aus, Niedrig, Mittel, Hoch und Standard.

PC-Setup (PC-Einrichtung: nur bei ausgewählte Signalquelle VGA anwählbar): Drücken Sie die Taste OK, um das Untermenü zum Einstellen der horizontalen sowie vertikalen Bildposition der Bildgröße und Phase sowie die automatische Einstellung zu öffnen.

Tonmenü

Tonmodus Standard Autom. Laufstarke AUS Surround Sound AUS AD Eingabe AUS OK: Auswählen MENU: Zurück

Balance: Stellen Sie das Lautstärkeverhältnis zwischen dem linken und dem rechten Lautsprecher ein.

Autom. Lautstärke: Wählen Sie EIN, damit die Lautstärke automatisch geregelt wird.

Surround-Sound: Wählen Sie eine der Optionen "Aus" bzw. "Ein" (Surround), um die Raumklangfunktion ein- oder auszuschalten.

Tonmodus: Wählen Sie eine der Optionen Standard, Musik, Film, Sport und Benutzerdefiniert.

Hinweis: Die Höhen, Bässe und Balance können nur individuell eingestellt werden, wenn Sie den benutzerdefinierten Soundmodus gewählt haben.

Höhen: Zum Einstellen der relativen Intensitäten der höheren Frequenzen.

Bässe: Zum Einstellen der relativen Intensitäten der tieferen Frequenzen.

AD Eingabe (Audio Description - Blindenbegleitton):

Für Blinde und Sehbehinderte. Wählen Sie eine der Optionen "Aus" bzw. "Ein", um den Blindenbegleitton ein- oder auszuschalten. In der Stellung "Ein" können Sie die Lautstärke des Begleitones einstellen.

Hinweis:

nur bei Digitalfernsehen, Sender muss diese Funktion unterstützen.

Zeitmenü

LPI Autoschweiz Alt Einschweiz Alt Sleepliner Alt Abschweizwaltalk Alt Zetzone Alt Berlin GMT+VL OK: Auswalten MENU: Zurück

Sleeptimer (Einachlaf-Tsierthe

Countdown-Zeit, nach der sich das Gerät automatisch ausschaltet: 10min, 20min, 30min, 60min, 90min, 120min, 180min, 240min und Aus

Wählen Sie Ihre TV-Uhr-Einstellungen mit den Zeit Menüoptionen.

Uhr

Ausschaltzeit

Einschaltzeit

Sleeptimer

Abschaltautomatik

Funktionenmenü

FUNKTIONEN Mensigrache Deutsch Auskonsprachen Deutsch Unternehlsprachen Deutsch Wertwerteinstellungen OK: Auswählen MENU: ZurGok

Menü- (OSD) Sprache: Hier stellen Sie die Menüsprache ein.

Audiosprachen (kann nur bei digitalem Fernsehempfang ausgewählt werden): Wählen Sie die gewünschte Synchronsprache.

Untertitelsprache (kann nur bei digitalem Fernsehempfang ausgewählt werden): Wählen Sie die gewünschte Untertitelsprache.

Land: Die Voreinstellung lautet Deutschland, Sie können diesen Wert aber über die automatische Sendersuche bearbeiten.

Werkseinstellungen wiederherstellen: Wählen Sie JA oder NEIN, um die werksseitig voreingestellten Standardwerte wiederherzustellen.

3D SET:

Nach der Auswahl 3D-Set, drücken Sie die Taste "OK", um in das 3D-Set-Untermenü zu gelangen

★ Besondere Hinweis

1. Diese Funktion funktioniert nur in USB und HDMI-Modus, wenn ein 3D-Inhalt erkannet wird.
2. Erst wenn die entsprechende 3D-Modus ausgewählt ist sehen Sie den 3D-Effekt.
3. Setzen Sie die 3D-Brille (wird mitgeliefert) auf, bevor Sie 3D-Videos anschauen.

★ Schnelltaste" auf der Fernbedienung

Drücken Sie "P"-Taste auf der Fernbedienung dreimal um 3D An/Aus zu aktivieren.

Sperrenmenü

Sperre System Speren Cereval System Case1.0.0000 zuschhalt OK: Auswahlen HENU: Zurück

System sperren: Schaltet die Systemsperre ein bzw. aus.

Hinweis: Sie müssen den Code eingeben, um dieses Menü bedienen zu können. (Der voreingestellte Code lautet 0000)

Kennwort setzen: Wenn Sie den Code bereits geändert haben, müssen Sie den aktuellen Code eingeben.

Neues Kennwort: Geben Sie das neue Kennwort ein.

Neues Kennwort wiederholen: Geben Sie das neue Kennwort ein.

Kanal verriegeln (Sender sperren): Wählen Sie mithilfe der Tasten ▲▼ den gewünschten Sender aus, und drücken Sie die GRÜNE Taste auf der Fernbedienung, um ihn zu sperren.

Hinweis: Um gesperrte Sender sehen zu können, müssen Sie Ihr Kennwort eingeben.

Jugendschutz: Hierüber können Sie die Kindersicherung (Altersbeschränkung) einstellen.

(Muss vom DTV-Sender unterstützt werden)

Hinweis:

Weiterführende Informationen zu den hier abgebildeten Einstellungen finden Sie auf Seite 23 in dieser Bedienungsanleitung.

3D Set 3D AUS 3D: Mode AUTO LTR: Switch LR 2D to 3D AUS 3D: Scene 5 MENU: Zurück

Multimediafunktionen

Tipps und Informationen zum USB-Gerät

Eingangsquelle DTV ATV AV 1 AV 2 S-Video SCART YPBPR HDMI1 HDMI2 VGA USB OK: Auswählen USB 2.0 FOTO MUSIK FILM TEXT

HAUPTMENÜ: FOTO MUSIK FILM TEXT

Drücken Sie die Taste Source, um das Menü zur Auswahl der Eingangsquelle einzublenden. Wählen Sie die Option USB, und drücken Sie die Taste OK, um das Multimediamenü einzublenden (siehe Abbildung oben).

Schließen Sie das USB-Gerät an, und wählen Sie den Dateityp, den Sie abspielen möchten: FOTO, MUSIK, FILM oder TEXT. Drücken Sie anschließend die Taste OK, um das Menü zu öffnen und den Ordner auszuwählen, in dem sich die gewünschten Dateien befinden.

Exit – kehrt zum vorigen Ordner bzw. Menü zurück

Foro C1 L 7.1 Zurick e1246250e08631323. C2604a239eb95d956ae273.jpg Locking: 2100 x 1018 Drawn: 263 18fps Format: -1 -2 - Drawn: -1 -2 - Lincoln

Drücken Sie die Taste Wiedergabe/Pause, um eine Dateivorschau zu erhalten.

Drücken Sie die Tasten auf/ab/links/rechts zur Auswahl, und drücken Sie die Taste OK, um die Wiedergabe zu starten bzw. um den Ordner zu öffnen. Drücken Sie die Taste OK, um die Dateien in Vollbildansicht abzuspielen. Drücken Sie während der Vollbildansicht die Taste OK, um das Navigationsmenü unten am Bildschirm einzublenden, oder drücken Sie die Taste Stopp, um zur Dateiliste zurückzukehren.

Hinweis: Drücken Sie die ROTE Taste, um Dateien zu löschen.

Foto

Fotos betrachten

Drücken Sie die Tasten ◀▶, um die gewünschte Option im Navigationsmenü zu wählen, und drücken Sie die Taste OK, um sie auszuführen.

Pause: Foto-Wiedergabe vorübergehend anhalten bzw. wieder fortsetzen.

Voriges/Nächstes: Zeigt das vorige bzw. nächste Foto an.

Stopp: Beendet die Foto-Wiedergabe.

Wiederholen: Wählen Sie eine der Wiederholfunktionen REPEAT ALL (Alles wiederholen), REPEAT 1 (Aktuelles wiederholen) und OFF (Aus).

Musik: Zum Abspielen bzw. vorübergehenden Anhalten der Musikwiedergabe.

Wiedergabeliste: Zeigt die Wiedergabeliste an.

Info: Zeigt Informationen zur aktuellen Datei an.

Drehen: Zum Drehen des Fotos im oder gegen den Uhrzeigersinn.

Zoom: Vergrößert bzw. verkleinert die Ansicht.

Ansicht verschieben: Verschiebt den vergrößerten Bildausschnitt.

Musik

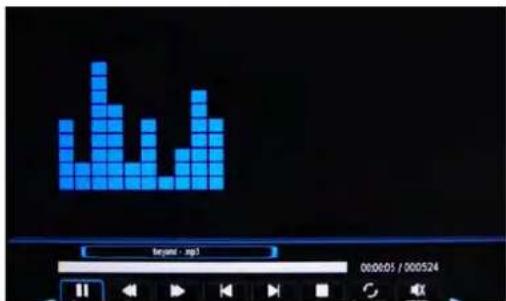

Musik abspielen

Drücken Sie die Tasten ◀▶, um die gewünschte Option im Menü zu wählen, und drücken Sie die Taste OK, um sie auszuführen.

bejune - sp3 06/06/05 / 000524

Pause: Zum Abspielen bzw. vorübergehenden Anhalten der Musikwiedergabe.

SR/SV: Schneller Rücklauf bzw. Vorlauf

Voriges/Nächstes: Vorige bzw. nächste Datei abspielen.

Stopp: Beendet die Musikwiedergabe.

Wiederholen: Wählen Sie eine der Wiederholfunktionen REPEAT ALL (Alles wiederholen), REPEAT 1 (Aktuelles wiederholen) und OFF (Aus).

Stumm: Ton stumm schalten

Wiedergabeliste: Zeigt die Wiedergabeliste an.

Zeitsuche: Spielt die Musik bzw. das Hörspiel ab der festgelegten Spielzeit ab.

Film

Film abspielen

Drücken Sie die Tasten ◀▶, um die gewünschte Option im Menü zu wählen, und drücken Sie die Taste OK, um sie auszuführen.

La chanson N° 7 La ista bonito 00:00:16 / 00:00:44

Pause: Filmwiedergabe vorübergehend anhalten bzw. fortsetzen.

SR/SV: Schneller Rücklauf bzw. Vorlauf

Voriges/Nächstes: Vorige bzw. nächste Datei abspielen.

Stopp: Stoppt die Filmwiedergabe.

Pkt A-B: Legen Sie einen Abschnitt innerhalb des Films fest. Punkt Ä ist der Anfang des Abschnitts, Punkt B das Ende. Drücken Sie OK zum Abbrechen.

Wiedergabeliste: Zeigt die Wiedergabeliste an.

Zeitlupe vor: Gibt den Film in Zeitlupe wieder. Drücken Siellam ihn wieder mit normaler Geschwindigkeit abzuspielen.

Einzelbild: Springen Sie mit dieser Option schnell durch den Film.

Zeitsuche: Spielt den Film ab der festgelegten Spielzeit ab.

Zoom: Vergrößert bzw. verkleinert die Ansicht.

Seitenverhältnis: Wählen Sie die Größe der Bildschirmanzeige.

Ansicht verschieben: Verschiebt den vergrößerten Bildausschnitt.

Text

Textdateien anzeigen

Vorige/nächste Seite: Springt zur vorigen bzw. nächsten Seite.

Voriges/Nächstes: Springt zur vorigen bzw. nächsten Datei.

Musik: Zum Abspielen bzw. vorübergehenden Anhalten der Musikwiedergabe.

Wiedergabeliste: Zeigt die Wiedergabeliste an.

Info: Zeigt Informationen zur aktuellen Datei an.

Stopp: Beendet die Textanzeige.

EPG-Menü (nur bei DVB-T, Sender muss Funktion unterstützen)

EPG

Zeigen Sie den Programmführer durch Drücken der Taste GUIDE

Wählen Sie ein Programm, das durch das Navigieren durch die EPG mit den ▲▼Tasten, um den

Sender auszuwählen, den Sie sehen möchten.

Programmführer 15 Aug 16.5% 1 ITV1 Keine Daten 2 ITV2 Keine Daten 3 Channel 4 Keine Daten 4 E4 Keine Daten 5 More 4 Keine Daten 6 Channel 4+1 Keine Daten 7 ITV1 +1 Keine Daten 8 Channel 5 Keine Daten

Erinnern: Drücken sie die BLAUE Taste, um das Menü "Erinnern" einzublenden, und legen Sie die Uhrzeit fest, zu der die Sendung beginnt. In diesem Fall schaltet das Fernsehgerät automatisch zur eingegebenen Uhrzeit auf den betreffenden Sender um.

Hinweis:

Um eine gesetzte Erinnerung nutzen zu können

muss der Fernseher im DTV-Modus eingeschaltet bleiben.

Zeitplan: Drücken Sie die GELBE Taste, um die Zeitplanliste anzuzeigen.

Anzeige Info: Drücken Sie die GRÜNE Taste, um die Informationen des Programms anzuzeigen.

Fehler eingrenzen und beheben

Auftretende Probleme können Sie anhand der folgenden Tabelle eingrenzen und lösen:

SYMPTOM LÖSUNG
Kein Bild, kein Ton Stellen Sie sich	her, dass der Fernseher richtig angeschlossen ist. Überprüfen Sie, ob der Fernseher mit einer funktionierenden Steckdose verbunden ist. Vergewissern Sie sich, dass die Stromversorgung eingeschaltet ist.
Kein Bild Schalten Sie den Fernseher ein. Überprüfen Sie alle Kabelverbindungen. Stellen Sie sicher, dass die Antenne bzw. die externen Zusatzgeräte richtig angeschlossen sind. Drücken Sie die Taste SOURCE, um eine andere Signalquelle auszuwählen. Schalten Sie den Fernseher ein- oder aus.
Keine Tonwiedergabe Drücken Sie die Taste MUTE, um die Stummschaltung ggf. zu deaktivieren. Schalten Sie auf einen anderen Sender um, um zu sehen, ob das Problem fortbesteht. Drücken Sie die Taste V+, um den Ton lauter zu stellen.
Kein Bild bei bestimmten Sendeern	Stellen Sie sicher, dass Sie den richtigen Sender eingestellt haben. Richten Sie die Antenne aus.
Keine Farbe bei bestimmten Sendeern	Sehen Sie nach, ob das Problem bei anderen Sendeern ebenfalls besteht. Wahlen Sie die geeignete Fernsehnorm, und überprüfen Sie die Bildeinstellungen.
Verschneites Bild, Geisterbilder Stellen Sie sicher, dass die Antenne richtig angeschlossen ist. Stellen Sie sicher, dass die Antenne intakt ist. Versuchen Sie, die Antenne anders auszurichten oder an einem anderen Ort aufzustellen.

Falls keiner der o.a. Lösungsansätze Hilfe verschafft, schalten Sie den Fernseher aus und anschließend wieder ein. Sollte dies auch nicht helfen, wenden Sie sich an unseren Kundendienst.

HINWEIS: Wartungs- und Reparaturarbeiten dürfen nur von qualifizierten Servicetechnikern durchgeführt werden. Öffnen Sie niemals das Gehäuse des Fernsehgerätes, da im Gehäuseinnern lebensgefährliche Hochspannung zu finden ist, die u.U. auch Brände verursachen kann.

TECHNISCHE DATEN

Die technischen Daten Ihres Fernsehgerätes können von den hier beschriebenen abweichen, da wir uns im Rahmen technischer Verbesserungen und Weiterentwicklung vorbehalten, sie zu ändern.

Technische Spezifikationen des Fernsehgerätes

Fernsehnorm PAL/BG/DK/ 1 /L	/L'
Tonübertragungsnorm BG/DK/I
Bildschirmgröße	42" (Bildschirmdiagonale)
Auflösung 1920 x 1080 Pixel (RGB)
Antenneneingang 75 Ohm (unsymmetrisch)
Audio-Ausgangsleistung 2 x 8 W
Stromversorgung 100 - 240 V~	50/60 Hz
Leistungsaufnahme < 150 W
Leistungsaufnahme bei Standby	< 1 W
Gewicht	23,0 kg

3D Spezifikationen

3D Formate welche vom 3D Video unterstützt werden

	Auflösung ModußRefresh		Abspielbare 3D-Video-Dateien	Funktion
Formate die über HDMI unterstützt werden.	1280 × 1470P	50Hz	Frame Parking (HDMI V1.4 mit 3D) Frame Package	HDMI Frame Parking kann nur die Video-Formate von diesen 3 Auflösungen unterstützen; das angeschlossene HDMI-Gerät sollte die Version 1.4 unterstützen.
	1280 × 1470P	60Hz	Frame Parking (HDMI V1.4 mit 3D) Frame Package
	1920 × 2205P	24Hz	Frame Parking (HDMI V1.4 mit 3D) Frame Package
	1920 × 720P	50/60Hz	Side by Side, Top/Bottom
	1920 × 1080i	50/60Hz	Side by Side, Top/Bottom
	1920 × 1080P	60Hz	Side by Side, Top/Bottom, Line by Line, Frame Alternative
		50Hz	Side by Side, Top/Bottom
		24Hz	Side by Side, Top/Bottom, Line by Line
Formate die über USB Eingang unterstützt werden	1920 × 1080P	30Hz	Side by Side, Top/Bottom, Line by Line	Sonstige 3D Formate nicht Empfohlen.

Frame Sequential 3D-Format

Das Frame Sequential 3D-Format besteht aus einer Sequenz alternierende Bilder wobei jedes Bild normalerweise in HD-Auflösung ist und nacheinander folgende Bilder jeweils für das rechte und dann das linke Auge sind.

Das Side by Side 3D-Format besteht aus einem einzelnen Bild welches Unterbilder hat für das linke und rechte Auge. In diesem Format sind die beiden Unterbilder direkt nebeneinander, weswegen es auch Side by Side heisst. Wenn ein 3D-Fernseher dieses Bild zugeschickt bekommt teilt er das Bild in zwei Bereiche, passt dann die Größe an HD an und zeigt dieses im Frame Sequential 3D-Format. Side by Side 3D bedeutet nicht unbedingt dass es einen Verlust in der Auflösung der einzelnen Bilder gibt. Es ist möglich beide Bilder in vollem HD darzustellen aber gängige 3D-Fernseher verwenden normalerweise das Top/Bottom-Format.

Top/Bottom 3D oder Over/Under 3D Format

Das Top/Bottom 3D oder Over/Under 3D Format ist dem Side by Side 3D-Format sehr ähnlich ausser das Anstatt der Kombination von Unterbild und Überbild das linke und rechte Unterbild übereinander gegeben werden. Hier nehmen auch wieder 3D-Fernseher die Unterbilder und wandeln sie in eine Frame Sequential Darstellung um.

3D Set 3D AUS 3D Mode AUTO L/R Switch LR 2D to 3D AUS 3D Scene 5 MENLT Zurück

Full HD 3D-Format

Das Full HD 3D-Format ist die einzige Dartellung ohne Qualitätsverlust. Hier werden die Unterbilder in voller HD Auflösung miteinander dargestellt, dieses 3D-Format ist mit HDMI 1.4 eingeführt worden. Bis 1.3 HDMI war es nicht möglich Unterbilder mit so hoher Auflösung darzustellen und darum ist Full HD auch nicht kompatibel mit 1.3 HDMI.

Option		BeschreibungFunktion
3D	Ein- und Ausschalten der 3D-Funktion	Ein- oder Ausschalten der 3D-Funktion
3DMode	Wählen Sie das 3D-Format	Side by Side: Side by side-Bildformat, Darstellung von zwei überlappende Bildern rechts und links.Top/Bottom: Top/Bottom-Bildformat, Darstellung von zwei überlappende Bildern oben und unten.Zeile für Zeile: Zeile für Zeile Format, Anzeigen von Bildern Zeile für Zeile für beide AugenFrame alternative: Frame alternative Format, Anzeigen von Bildern durch Frame alternativen Format für beide Augen.Automatisch: Diese Funktion arbeitet, wenn ein HDMI 1.4-Format oder ein 3D-Signal verwendet wird.
L/R Switch	Ordnet Bilder für linkes und rechtes Auge zu	Links-Rechts: ordnet Bilder vom linken zum rechten Auge zu.Rechts-Links: ordnet Bilder vom rechten zum linken Auge zu.
2D to 3D	Wechsel von 2D auf 3D	Aktivieren/Deaktivieren: der Funktion von 2D auf 3D zu wechseln
3D Scene	Stellen Sie die Schärfentiefe für Bilder nach dem Wechsel von 2D auf 3D ein.	Einstellbereich von 1 bis 10

Technische Daten der Fernbedienung

Typ Infrarot
Reichweite 5m
Empfangswinkel 30°	(horizontal)
Batterien 2 Stück 1,5	V, Größe AAA
Abmessungen 48 x 1	93 x 20 mm
Gewicht 120 Gramm	(ohne Batterien)

Wandmontage

1. Zuerst müssen Sie den Standfuß abmontieren. Legen Sie den Fernseher flach auf eine gepolsterte Unterlage.
2. Entfernen Sie die vier Schrauben auf der Rückseite des Fernsehers, um das noch befestigte Teil des Standfußes zu lösen.
3. Entfernen Sie den Standfuß und die Schrauben, und verwahren Sie alles an einem sicheren Ort.
4. Montieren Sie den Fernseher mit vier Schrauben auf die VESA-Halterung.

Dieses Gerät ist VESA-kompatibel und kann mit einem VESA-Wandmontagekit mit einer Aufnahme von 300 x 300 mm befestigt werden. Befestigen Sie das Gerät gemäß der Anweisungen des Wandmontagekits (optionales Zubehör).

4 Bohrungen, Schraubengröße M4 x 10

Entsorgung von Altgeräten

Richtige Entsorgung des Produktes

Dieses Symbol bedeutet, dass dieses Produkt nicht über den Hausmüll entsorgt werden darf. Sie sind für das Recycling und die getrennte Entsorgung von Altgeräten verantwortlich. Geben Sie Altgeräte an die dafür eingerichteten Sammelstellen zurück. Um

herauszufinden, wo Sie das Produkt recyceln können, wenden Sie sich an Ihre örtliche Müllabfuhr oder die Umweltbehörde.

Der durchgestrichene Abfalleimer bedeutet, dass Batterien bzw. Akkus nicht über den Hausmüll entsorgt und an dafür eingerichteten Sammelstellen abgegeben werden müssen.

Hg Cd Pb

Falls die Batterie bzw. der Akku einen höheren als laut Batterieverordnung 2006/66/EC zulässigen Anteil Blei (Pb), Quecksilber (Hg) und/oder Cadmium (Cd) enthält, müssen unter dem durchgestrichenen Abfalleimer die chemischen Symbole für Blei (Pb), Quecksilber (Hg) und Cadmium (Cd) abgedruckt werden.

Durch die umweltgerechte Entsorgung der Batterien tragen Sie aktiv zum Umweltschutz bei und helfen, dass unser Planet und die Menschheit gesund bleiben.

Für Detailinformationen zur umweltgerechten Entsorgung und Recycling wenden Sie sich an Ihre Müllabfuhr, die städtischen Recycling-Stellen oder an Ihren Fachhändler.

Dieses Gerät entspricht den Europäischen Richtlinien hinsichtlich Sicherheit und Störfestigkeit.

Es erfüllt die folgenden EU-Richtlinien:

EN55013:2001+A1:2003+A2:2006

EN55020: 2007

EN61000-3-2: 2006 EN61000-3-3:1995+A1:2001+A2:2005

EN55022:2006(CLASS-A)

EN55024:1998+A1:2001+A2:2003

Hersteller:

Schmid Electronics GmbH

In Dürrfeldslach 3

D-66780 Rehlingen-Siersburg (Deutschland)

Fon: [phone]

Fax: [phone]

Herstellergarantie

Wir freuen uns, dass Sie sich für den Kauf eines modernen Gerätes unseres Hauses entschieden haben und wünschen Ihnen viel Spaß mit diesem Produkt. Die Fertigung von solchen Geräten ist ein komplexer Vorgang, den wir durch ständige Qualitätskontrollen begleiten. Dadurch können wir die hohe Qualität unserer Produkte gewährleisten. Für den Fall, dass Sie dennoch eine berechtigte Beanstandung haben, gewähren wir eine Garantie für die Dauer von 2 Jahren ab Kaufdatum nach den nachfolgenden Bedingungen:

1. Diese Garantie berührt nicht Ihre gesetzlichen Gewährleistungsansprüche als Verbraucher gegenüber dem Verkäufer. Diese Rechte werden durch diese von uns gewährte Herstellergarantie nicht eingeschränkt.
2. Die von uns gewährte Herstellergarantie hat nur Gültigkeit für den privaten Gebrauch des Gerätes und innerhalb der Bundesrepublik Deutschland.
3. Die Garantiedauer beträgt 2 Jahre ab Kaufdatum.
4. Während der Garantiedauer umfasst die kostenlose Leistung nach unserer Wahl die Instandsetzung Ihres Gerätes oder den Austausch gegen ein gleichwertiges Gerät, die bei uns anfallenden Arbeitslöhne, sowie Materialkosten und Transportkosten des Gerätes innerhalb der Bundesrepublik Deutschland.
5. Möchten Sie eine Beanstandung geltend machen, so empfehlen wir Ihnen grundsätzlich, sich zunächst mit unserer Hotline in Verbindung zu setzen. Zur Instandsetzung des Gerätes senden Sie dieses bitte mit beiliegender Retourenkarte an unser Servicecenter. Eine kurze Beschreibung Ihrer Beanstandung wäre sehr hilfreich und unterstützt die rasche Serviceabwicklung (Reparatur und Rücklieferung) des Gerätes.

Unsere Hotline erreichen Sie unter der folgenden Servicenummer

0180 / 3734000

(Festnetzpreis: 0,09 Euro / Min., Mobilfunkpreis max. 0,42 Euro, as-id.de)

oder per E-mail:

oder schreiben Sie uns:

Sertronics GmbH

Ostring 60

D-66740 Saarlouis-Fraulautern

sertronics SERVICE FOR ELECTRONICS

1. Die Retourenkarte füllen Sie bitte wie folgt aus:

Im Feld „Absender“ tragen Sie bitte Ihren kompletten Namen mit Anschrift und Postleitzahl ein. Die Empfängeranschrift ist schon auf dem Retourenaufkleber vorgedruckt. Kleben Sie den Retourenaufkleber gut sichtbar auf dem Paket auf. Das verpackte Gerät übergeben Sie bitte einem Paketzusteller „Deutsche Post“ bzw. einer Abgabestelle „Deutsche Post“. Um das Produkt auf dem Transport optimal zu schützen, sollten Sie möglichst die Originalverpackung nutzen. Erkennbar nicht transportsicher verpackte Geräte können wir leider nicht annehmen. Mit dem Retourenaufkleber ist die Einsendung für Sie kostenlos. Die Kosten für die Rücklieferung des Gerätes übernehmen wir für Sie.

1. Bitte erbringen Sie den Kaufnachweis. Hierzu genügt das Original des Kassenzettels, welches Sie dem Gerät bei der Einsendung beifügen. Ohne Kaufnachweis können wir leider keine kostenlosen Garantieleistungen erbringen. Geht uns ein Gerät ohne Kaufnachweis zu, erhalten Sie von uns einen Kostenvoranschlag für die Reparatur. Entscheiden Sie sich gegen eine Reparatur, so liefern wir das Gerät an Sie zurück. Für den Transport und die Ausarbeitung des Kostenvoranschlags müssen wir Ihnen in diesem Falle eine Pauschale in Rechnung stellen.

2. Ausgetauschte Teile verbleiben in unserem Servicezentrum und werden nach unserem Ermessen vernichtet.

3. Die Garantie erlischt, wenn das Gerät von Ihnen oder einem nicht von uns autorisierten Dritten geöffnet und/oder Veränderungen an dem Gerät vorgenommen worden sind.

4. Kein Garantieanspruch besteht:

■ bei unsachgemäßer Behandlung
■ bei mechanischer Beschädigung des Gerätes von außen
■ bei Transportschäden
■ bei Bedienungsfehlern
■ bei Aufstellung des Gerätes in Feuchträumen oder im Freien
■ bei Verschleiß (z.B. Batterien, Akku, u.ä.)
■ bei Schäden, die auf höhere Gewalt, Wasser, Blitzschlag, Überspannung zurückzuführen sind
■ bei übermäßiger Nutzung, insbesondere bei anderer als privater Nutzung
■ bei Missachtung der Bedienungsanleitung
■ wenn das Gerät keinen technischen Defekt aufweist
■ bei Pixelfehlern die innerhalb der in der ISO Norm 13406-2 (Pixelfehlerklasse II) festgelegten Toleranzen liegen.
■ wenn Typenschild und / oder Seriennummer entfernt wurden.

1. Zur Verifizierung Ihres Anspruches und, um eine zeitnahe Bearbeitung zu gewährleisten, senden Sie uns bitte in jedem Fall den gesamten Verpackungsinhalt inklusive aller Zubehörteile zu. (z.B. Fernbedienung, Ständer, Wandhalterungen, A/V-Kabel usw.)

2. Die Garantie umfasst keine weitergehende Haftung unsererseits, insbesondere keine Haftung für Schäden, die nicht am Gerät selbst entstanden sind oder die durch den Ausfall des Gerätes bis zur Instandsetzung entstehen (z.B. Wegekosten, Handlingkosten, etc.). Unsere gesetzliche Haftung, insbesondere nach dem Produkthaftungsgesetz, wird hierdurch nicht eingeschränkt oder ausgeschlossen.

3. Von uns erbrachte Garantieleistungen verlängern die Garantiefrist von 2 Jahren ab Kaufdatum nicht, auch nicht hinsichtlich eventuell ausgetauschter Komponenten.

SERFONICS

D-66740 Saarloius-Frauleten

Ostirling 60

SertorRICS GmbH

oder schrieben Sie uns

serviceaenschmid-electronics.de

oder per E-mail:

AT

0720/880258

Unsure Houtline erzielchen Sie unter der tolgenden Servicenummer

des Gerates eingeleitet werden

1. Mochten Sie eine Bearstandung geldet machen, so empfehlen wir Ihnen grund satzlich, sich zunächst mit unserer Houtine in Verbindung zu setzen. Dont wird man dan gewerinsam mit Ihnen absolutmen, welche Schritte zur Instandsetzung

des Gerates innerhalb der Bundesrepublik Österreich.

1. Wardend der Garantedauer umfasst die kostenlose Leistung nach unserer Wahl die instandsitzung Ihres Gerätes oder den Austausch gegen ein gleichwertiges Gerät, die bei uns anfallenden Ärbeitslohe, sowie Materialkosten und Transportkosten die bei uns annalenden Ärbeitslohe, sowie Materialkosten und Transportkosten die bei uns annalenden Ärbeitslohe, sowie Materialkosten und Transportkosten die bei uns annalenden Ärbeitslohe, sowie Materialkosten und Transportkosten die bei uns annalenden Ärbeitslohe, sowie Materialkosten und Transportkosten die bei uns annalenden Ärbeitslohe, sowie Materialkosten und Transportkosten die bei uns annallenden Ärbeitslohe, sowie Materialkosten und Transportkosten die bei uns annallenden Ärbeitslohe, sowie Materialkosten und Transportkosten die bei uns annallenden Ärbeitslohe, sowie Materialkosten und Transportkosten die bei uns annallenden Ärbeitslohe, sowie Materialkosten und Transportkosten die bei uns annallenden Ärbeitslohe, sowie Materialkosten und Transportkosten die bei uns annalenden Ärbeitslohe, sowie Materialkosten und Transportkosten die bei uns annallenden Ärbeitslohe, sowie Materialkosten und Transportkosten die bei uns annallenden Ärbeitslohe, sowie Materialkosten und Transportkosten die bei uns annallenden Ärbeitslohe, sowie Materialkosten und Transportkosten die bei uns annalenden Ärbeitslohe, sowie Materialkosten und Transportkosten die bei uns annalenden Ärbeitslohe, sowie Materialkosten und Transportkosten die bei uns annalenden Ärbeitslohe, sowie Materialkosten und Transportkosten die bei uns annalenden Ärbeitslohe, sowie Materialkosten und Transportkosten die bei uns annalanden Ärbeitslohe, sowie Materialkosten und Transportkosten die bei uns annalanden Ärbeitslohe, sowie Materialkosten und Transportkosten die bei uns annalanden Ärbeitslohe, sowie Materialkosten und Transportkosten die bei uns annalanden Ärbeitslohe, sowie Materialkosten und Transportkosten die bei uns annalanden Ärbeitslohe, sowie Materialkosten und Transportkosten die bei uns annalander Ärbeitslohe, sowie Materialkosten und Transportkosten die bei uns annalander Ärbeitslohe, sowie Materialkosten und Transportkosten die bei uns annalander Ärbeitslohe, sowie Materialkosten und Transportkosten die bei uns annalander Ärbeitslohe, sowie Materialkosten und Transportkosten die bei uns annalander Ärbeitslohe, sowie Materialkosten und Transportkosten die bei uns annalandern Ärbeitslohe, sowie Materialkosten und Transportkosten die bei uns annalandern Ärbeitslohe, sowie Materialkosten und Transportkosten die bei uns annalandern Ärbeitslohe, sowie Materialkosten und Transportkosten die bei uns annalandern Ärbeitslohe, sowie Materialkosten und Transportkosten die bei uns annalandern Ärbeitslohe, sowie Materialkosten und Transportkosten die bei uns annalanders Ärbeitslohe, sowie Materialkosten und Transportkosten die bei uns annalanders Ärbeitslohe, sowie Materialkosten und Transportkosten die bei uns annalanders Ärbeitslohe, sowie Materialkosten und Transportkosten die bei uns annalanders Ärbeitslohe, sowie Materialkosten und Transportkosten die bei uns annalanders Ärbeitslohe, sowie Materialkosten und Transportkosten die bei uns annalandes Ärbeitslohe, sowie Materialkosten und Transportkosten die bei uns annalandes Ärbeitslohe, sowie Materialkosten und Transportkosten die bei uns annalandes Ärbeitslohe, sowie Materialkosten und Transportkosten die bei uns annalandes Ärbeitslohe, sowie Materialkosten und Transportkosten die bei uns annalandes Ärbeitslohe, sowie Materialkosten und Transportkosten die bei uns annalanders Ärbeitslohe, sowie Materialkosten und Transportkosten die bei uns annalanders Ärbeitslohe, sowie Materialkosten und Transportkosten die bei uns annalanders Ärbeitslohe, sowie Materialkosten und Transportkosten die bei uns annalanders Ärbeitslohe, sowie Materialkosten und Transportkosten die bei uns annalander Ärbeitslohe, sowie Materialkosten und Transportkosten die bei uns annalander Ärbeitslohe, sowie Materialkosten und Transportkosten die bei uns annalander Ärbeitslohe, sowie Materialkosten und Transportkosten die bei uns annalander Ärbeitslohe, sowie Materialkosten und Transportkosten die bei uns annalandes Ärbeitslohe, sowie Materialkosten und Transportkosten die bei uns annalandes Ärbeitslohe, sowie Materialkosten und Transportkosten die bei uns annalander Ärbeitslohe, sowie Materialkosten und Transportkosten die bei uns annalander Ärbeitslohe, sowie Materialkosten und Transportkosten die bei uns annalander Ärbeitslohe, sowie Materialkosten und Transportkosten die bei uns annalander Ärbeitslohe, sowie Materialkosten und Transportkosten die bei uns annalanders Ärbeitslohe, sowie Materialkosten und Transportkosten die bei uns annalanders Ärbeitslohe, sowie Materialkosten und Transportkosten die bei uns annalanders Ärbeitslohe, sowie Materialkosten und Transportkosten die bei uns annalanders Ärbeitslosch andarleihungen des Kostenlose Leistung nach unwerter Wahl die Instandesitzung Jahres Gerätes oder den Austausch gegen ein gleichwertiges Gerät.

2. Die Garantedauer betragt 2 Jahre ab kaufdatum.

3. Die von uns gewahre Herstellegarnte hat nur Sutigkeit für den privaten Ge-
   buch des Gerates und innerhalb der Bundserepublik osterreich.

gewahre Herstelergarante nicht eingeschankt.

1. Diese Garante berucht nicht ihre gesetzlichen bewahltisstungszinsprüche als Verbraucher gegenüber dem Verkaufet. Diese Rechte werden durch diese von uns

Wir freuen uns, dass sie sich für den kauf eines modernen Gerätes unseres Hauses enstischen haben und wünschen Ihnen viel Spang mit diesem Produk. Die Feitjung von sotchen geraten ist komplexer Vorgann, den wir durch standige Qualtalkontronien begleten. Dadurch konnen wir die hohe acquiat unserer Produkte gewahristelien. Für den Fall, dass sie dennoch eine berechtigte Beantandung haben, gewahren wir eine garantie für die Dauer von 2 Jahren ab Kaufaktum nach den nachfolgenden Bedingungen:

Herstellegarantine

1. Von uns erbacte Garantelstungen verlangen die Garanterist von 2 Jahren ab Kaufdatum nicht, auch nicht hinsichlich eventuell ausgetauscher Komponnten.

2. Die Garante umassst keine weitergehende Haftung unserer setes, insbesondere keine Haftung für Schaden, die nicht am gerät selbst esstanden sind oder die Handungkosten, etc. Unerse gesetzliche Haftung, insbesondere dem Pro- durch den Ausfall des Gerätes bis zur landesitzung entstehen (z. B. Wiegkersten, handungszusgesetz, wird hindurch nicht eingeschärkt oder ausgeschlossen.

3. Zur Verifizierung lirks Ansprüches und, um eine zestehne Beachertung zu ge-

■ bei Pixeltehlern die innerhalb der in der ISO Norm 13406-2 (Pixeltehlerklasse 11) ■ wein Tynpsychid und / oder Sertennummer entfert wurden.

■ bei Misachtuig der Bedienungsanleitung ■ wenn das Gerät keinen technischen Delek auseist

■ bei übermager Nutzung, insbesondere bei anderer als privater Nutzung zutunren sind

- bei Schaden, die auf hohere Gewalt, Wasser, Blitzschlag, Uberspannung zurück-

■ bei Verschleib (z. B. Batterien, Akku, u. a.) ■ bei Aufstellung des Gerates in Fuchtfraumen oder im Freien

■ bei Transportschaden ■ bei Bedienungstehlen

■ bei mechansischer Beschädigung

1. Kein Garantenspruch besteh:

2. Die Garantie erlisch, wenn das Gerät von Ihnen oder einem nicht von uns auto- riserten Dritten gefettet und/oder Veranderungen an dem Gerät vorgenommen worden sind.

3. Ausgeitauschte Teile verbildien in unserem Servicezentrum und werden nach un- serm Emessen vernichteit.

Bittie Erbignen Sie den Kaufachwies. Hierzu genugt das Original des Kasen- zetels, welches Sie dem Gerat bei der Einsendung betrugen. Ohne Kaufachwies konnen wir leider kechwe Karantelstungen erbingen. Geht uns ein Gerat ohne Kaufachwies zu, ethanol Sie von uns einen Kostenvoranschlag für die Reparatu. Enscheiden Sie sich gegen eine Reparatur, so lefern wir das Gerat an Sie zurück. Für den Transport und die Ausabstetung des Kostenvoranschlags mussen wir Ihnen in diesem Falle eine Paustchale in Rechnung stellen.

SERFONICS

1. Von uns erbacche Garantelisstungen verlangen die Garantefrist von 2 Jahren ab Kauftatum nicht, auch nicht hinsichlich eventuell ausgetauscher Komponenten.

Die Garante umfasst keine weitergehende Haftung unsererseits, insbesondere Kei- und Ausfall der Gesettes bis zur Instandesitzung entstehen (z. Wegenkosten, Hand- den Anfall der Gesettes) aus unscher gesetzte Haftung, insbesondere nach dem Produktariat tungsgesetz, wird hierdurch nicht eingeschankt oder ausgeschlossen.

1. Zur Verlitzierung Ihres Anspruches und, um eine zeltarbe Bedelitung zu 96- A/V-Kabel usw., inklusive alter Zubehörtele zu (z. B. Ferredienung, Stander, Wandhalterungen, Warchisten, senden Sie uns bitte in jedem Fall den gesamten Verprucksinthal

■ wenn Thypenchild und / oder Seringnummer entfert wurden. Testgelegten Toleranzen leggen.

■ bei Schaden, die auf hohere Gevall, Wasser, Blitzschlag, Uberspannung zurück- zufühnen sind ■ bei Ubrermassiger Nutzung, insbesondere bei anderer als privater Nutzung ■ bei Missecchung der Bedienungszeitung ■ when das Geral kernen technischen Detekt auwiesit ■ bei Pixelleihern die innerhalb der in der ISO Norm 13406-2 (Pixelleiherkasse ii) ■ bei Pixelleihern die innerhalb der in der ISO Norm 13406-2 (Pixelleiherkasse ii)

- bei Verschleiss (2. B. Batterien, Akku, u. a.) - bei Afstellung des Gerätes in Feuchtrajmen oder im Freien

Ken Garanteenspruchst beschet: ■ bei mechanischer Beschädigung des Gerätes von aussen ■ bei Transportschaden ■ bei Bedienungstehren ■ bei Beidenungstehren

1. Die Garantie erlistcht, wenn das Gerät von Ihnen oder einem nicht von uns aktu- riserten Dritten geöffnet und/oder Veranderungen an dem Gerät vorgenommen worden sind.

2. Ausgeitauschte Teilte verbildien in unserem Servicezentrum und werden nach un- serem Ermessen vernichtet.

Bittie EBHAGEN Sie den Kaufacchweis. Hierzu genugt das Original des Kassen- zetels, welches Sie dem Gerät bei der Einssundung fürzug. Ohne Kaufacchweis Gesert ohne Kaufacchweis zu, erhalten Sie von uns einen Kostenverschlag für an Sie zurück. Für den Transport und die Ausarbeitung des Kostenverschlags mussen wir Ihnen in diesem Falle eine Pauschale in Rechnung stellen.

Sertorics AG Fegirasse 5 CH - 8957 Spretenbach

oder schrieben Sie uns:

H0

043 5080107 Unsere Hothe erleichen Sie unter der folgenden Servicenummer

1. Wahrend der Garantelder umfasst die kostenlose Leistung nach unserer Wahl die des bei uns anländener Arbeitstohne, sowie Materialkosten und Transportkosten die bei uns anländener Arbeitstohne, sowie Materialkosten und Transportkosten mit Ihnen abstimmern, welche Schritte zur Instandesztung des Gerätes eingeleitet werden.

2. Mochten Sie eine Beinstanding geitend machen, so bitten wir ste, sich zunächst

3. Diese Garanite beruhrt nicht ihre gesetzlichen Gewerleistungsgespurche als Verbrauchter gegenüber dem Verkaufen. Diese Rechte werden durch diese von um gewahnte Herstellergarante nicht eingeschrankt.

4. Die von uns gewahte Herstellergarante hat nur gültigkeit für den privaten Be-

Wir freuen uns, dass Sie sich für den Kauf eines modernen Gerates unseres Hauses enisciden haben und wünschen Ihnen viel Spass mit diesem Produk. Die Fertüng von begleten. Dadurch konnen wir die hohe qualität unserer Produkte gewarleisten. Für den Fall, dass sie dennoch eine berechtigte Beanstandung haben, gewahren wir eine garantie für die Dauer von 2 Jahren ab Kaufdatum nach den nachfolgenden Bedingungen: Garnette für die Dauer von 2 Jahren ab Kaufdatum nach den nachfolgenden Bedingungen:

Herstellegarantine

Contents

Schmid Electronics GmbH

In Dürrfeldslach 3

Schmid Electronics GmbH

In Dürrfeldslach 3

Sertronics AG Fegistrasse 5 CH - 8957 Spreitenbach

Schmid Electronics GmbH

In Dürrfeldslach 3

D-66780 Rehlingen-Siersburg (Germania)

Telefono: [phone]

Fax: [phone]

CH - 8957 Spreitenbach
