MANUALE UTENTE DSG 0531 EU INDESIT

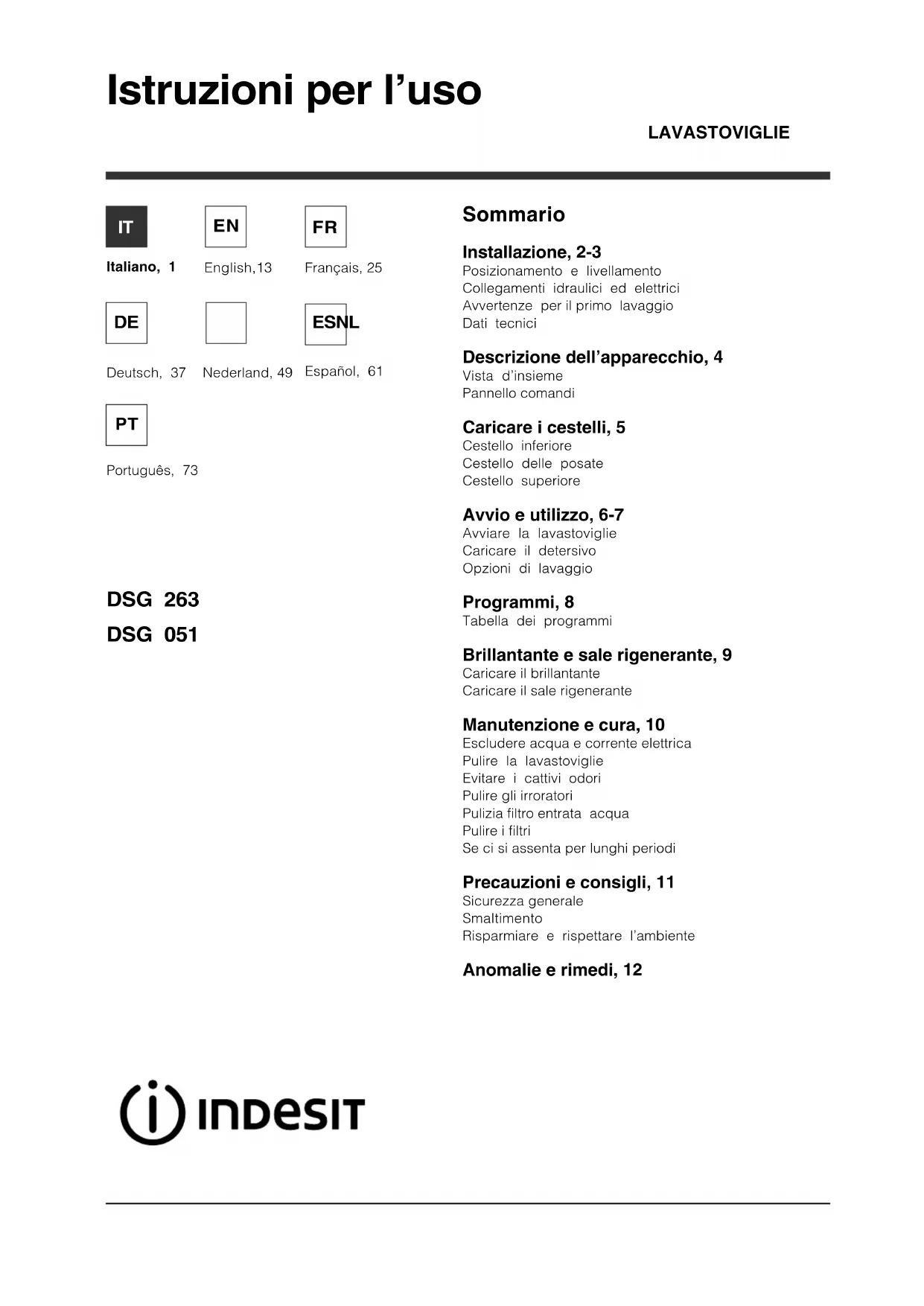

Istruzioni per luso

LAVASTOVIGLIE Sommario

Posizionamento e livellamento

Collegamenti idraulici ed elettrici

Avvertenze per il primo lavaggio

Descrizione dellapparecchio, 4

Cestello delle posate

Avvio e utilizzo, 6-7

Avviare la lavastoviglie

Caricare il detersivo

Tabella dei programmi

Brillantante e sale rigenerante, 9

Caricare il brillantante

Caricare il sale rigenerante

Manutenzione e cura, 10

Escludere acqua e corrente elettrica

Pulire la lavastoviglie

Evitare i cattivi odori

Pulire gli irroratori

Pulizia filtro entrata acqua

Se ci si assenta per lunghi periodi

Precauzioni e consigli, 11

Risparmiare e rispettare lambiente

È importante conservare questo libretto per poterlo

consultare in ogni momento. In caso di vendita, di

cessione o di trasloco, assicurarsi che resti insieme

Leggere attentamente le istruzioni: ci sono importanti

informazioni sullinstallazione, sulluso

In caso di trasloco tenere lapparecchio in posizione

verticale; se fosse necessario, inclinarlo sul lato

Posizionamento e livellamento

1. Disimballare lapparecchio e controllare che

non abbia subìto danni durante il trasporto.

Se fosse danneggiato non collegarlo e contattare

2. Sistemare la lavastoviglie facendo aderire i fianchi o

lo schienale ai mobili adiacenti o alla parete.

Lapparecchio può anche essere incassato sotto a un

piano di lavoro continuo

* (vedi foglio di Montaggio).

3. Posizionare la lavastoviglie su un pavimento piano e

rigido. Compensare le irregolarità svitando o avvitando i

piedini anteriori finché lapparecchio non sia

orizzontale. Un accurato livellamento dà stabilità ed

evita vibrazioni, rumori e spostamenti.

* Per regolare laltezza del piedino posteriore, agire

sulla boccola esagonale di colore rosso presente nella

parte inferiore, frontale, centrale della lavastoviglie, con

una chiave a bocca esagonale apertura 8 mm., girando

in senso orario per aumentare laltezza e in senso

antiorario per diminuirla. (vedere foglio istruzioni

incasso allegato alla documentazione)

Collegamenti idraulici ed elettrici

Ladattamento degli impianti elettrici e idraulici

per linstallazione deve essere eseguito solo

da personale qualificato.

La lavastoviglie non deve appoggiare sui tubi

o sul cavo di alimentazione elettrica.

Lapparecchio deve essere collegato alla rete di

distribuzione dellacqua utilizzando tubi nuovi.

Non riutilizzare i vecchi tubi.

I tubi di carico (A) e di scarico (B) dellacqua

e il cavo di alimentazione elettrica possono essere

orientati verso destra o sinistra per consentire

la migliore installazione (vedi figura).

Collegamento del tubo di carico dellacqua

 A una presa dacqua fredda: avvitare bene il tubo di

carico a un rubinetto con bocca filettata da 3/4 gas;

prima di avvitare, far scorrere lacqua finché non sia

limpida affinché le eventuali impurità non intasino

 A una presa dacqua calda: nel caso di impianto

centralizzato di termosifoni, la lavastoviglie può

essere alimentata con acqua calda di rete purché

non superi la temperatura di 60°C.

Avvitare il tubo al rubinetto come descritto per la

presa dacqua fredda.

Se la lunghezza del tubo di carico non è sufficiente,

rivolgersi a un negozio specializzato

o a un tecnico autorizzato (vedi Assistenza).

La pressione dellacqua deve essere compresa nei

valori riportati dalla tabella Dati tecnici (vedi a lato).

Fare attenzione che nel tubo non ci siano né pieghe

Sicurezza antiallagamento

Per garantire che non si generino allagamenti,

- è dotata di un sistema che interrompe lingresso

dellacqua nel caso di anomalie o di perdite dallinterno.

Alcuni modelli sono dotati di un dispositivo

supplementare di sicurezza New Acqua Stop

garantisce lantiallagamento anche in caso di rottura del

tubo di alimentazione.

ATTENZIONE: TENSIONE PERICOLOSA!

Il tubo di carico dellacqua, non deve in nessun caso,

essere tagliato in quanto contiene parti sotto tensione.

* Presente solo su alcuni modelli.16

Collegamento del tubo di scarico dellacqua

Collegare il tubo di scarico, senza piegarlo, a una

conduttura di scarico con diametro minimo di 4 cm.

Oppure appoggiarlo al bordo di un lavandino o di una

vasca; lestremità libera del tubo di scarico non deve

rimanere immersa nellacqua.

plastica agevola una

sistemazione ottimale:

fissare saldamente il gomito

al muro per evitare che il

tubo si muova e versi

lacqua fuori dallo scarico.

contrassegnata con la

lettera A deve essere a

unaltezza compresa tra 40

e 100 cm da terra (vedi figura).

È sconsigliato usare tubi di prolunga.

Collegamento elettrico

Prima di inserire la spina nella presa della corrente,

 la presa abbia la messa a terra e sia a norma di

 la presa sia in grado di sopportare il carico massimo

di potenza della macchina, indicato nella targhetta

caratteristiche sulla controporta

(vedi capitolo Descrizione della lavastoviglie);

 la tensione di alimentazione sia compresa nei valori

indicati nella targhetta caratteristiche sulla

 la presa sia compatibile con la spina

dellapparecchio. In caso contrario richiedere la

sostituzione della spina a un tecnico autorizzato (vedi

Assistenza); non usare prolunghe o prese multiple.

Ad apparecchio installato, il cavo di alimentazione

elettrica e la presa della corrente devono essere

facilmente raggiungibili.

Il cavo non deve subire piegature o compressioni.

Se il cavo di alimentazione è danneggiato, deve

essere sostituito dal costruttore o dal suo Servizio di

Assistenza Tecnica, in modo da prevenire ogni rischio.

LAzienda declina ogni responsabilità qualora

queste norme non vengano rispettate.

Striscia anticondensa*

Dopo aver incassato la lavastoviglie aprire la porta e

incollare la striscia adesiva trasparente sotto al ripiano

in legno per proteggerlo dalla eventuale condensa.

Avvertenze per il primo lavaggio

Dopo linstallazione, immediatamente prima del primo

lavaggio, riempire completamente dacqua il serbatoio

del sale e solo dopo aggiungere circa 1 Kg di sale (vedi

capitolo Brillantante e sale rigenerante): è normale che

lacqua trabocchi. Selezionare il grado di durezza

dellacqua (vedi capitolo Brillantante e sale

rigenerante). Dopo il caricamento del sale la spia

Il mancato riempimento del contenitore del sale, può

provocare il danneggiamento del dolcificatore

dellacqua e dellelemento riscaldante.

* Presente solo su alcuni modelli.

vedi targhetta caratteristiche

vedi targhetta caratteristiche

vedi targhetta caratteristiche

Questa apparecchiatura è

conforme alle seguenti Direttive

-2006/95/EEC del 16/01/2007

(Bassa Tensione) e successive

-89/336/EEC del 03/05/89

Elettromagnetica) e successive

2. Irroratore superiore

4. Regolatore altezza cestello

5. Cestello inferiore

6. Irroratore inferiore

11. Targhetta caratteristiche

12. Pannello comandi

*** Solo sui modelli ad incasso totale

* Presente solo su alcuni modelli.

Il numero e il tipo di programmi ed opzioni variano in base al modello di lavastoviglie.

Pannello comandi TastoAvvio/Pausa Spia Mancanza Sale*Spia Avvio/PausaSpia Fine programmae Avvio Ritardato 9h.*Spia Asciugatura eAvvio Ritardato 6h.*Spia Lavaggioe AvvioRitardato 3h.*ManopolaSelezione ProgrammaTastoOn-Off/Reset Spia MancanzaBrillantante*Tasto e SpiaAvvio Ritardato*Tasto e SpiaMezzo Carico*16

* Presente solo in alcuni modelli.

** Variabili per numero e posizione. Prima di caricare i cesti, eliminare dalle stoviglie iresidui di cibo e vuotare bicchieri e coppe dei liquidirimasti.Sistemare le stoviglie in modo che siano ben ferme e non siribaltino.Dopo aver caricato, controllare che gli irroratori ruotinoliberamente. Cesto inferiore Il cesto inferiore può contenere pentole, coperchi, piatti,insalatiere, posate ecc..secondo gli Esempi di caricamento.Piatti e coperchi grandi vanno sistemati di preferenza ai latidel cesto, facendo attenzione a non bloccare la rotazionedellirroratore superiore.Alcuni modelli di lavastoviglie,dispongono di settorireclinabili *, gli stessi si possono usare in posizione verticaleper la sistemazione dei piatti oppure inposizione orizzontaleper sistemare pentole e insalatiere. Cestino delle posate Il cestino delle posate può essere di tipo diverso a seconda deimodelli di lavastoviglie.Il cestino delle posate deve essere posizionato frontalmentesul cesto inferiore, facendolo scorrere tra gli inserti fissi, o sulcesto superiore, soluzione indicata quando si esegue unlavaggio a mezzo carico (sui mod. provvisti di tale opzione).- E munito di ribaltinescorrevoli che consento-no una sistemazioneottimale delle posate. I coltelli e gli utensili con punte taglienti devono esseresistemati nel cestino delle posate con le punte rivolte verso ilbasso o sistemati sulle ribaltine del cesto superiore in posizioneorizzontale. Esempi di posizionamento dei cestini posate

Cesto superiore Caricarvi le stoviglie delicate e leggere: bicchieri, tazze da tè ecaffè, piattini, insalatiere basse, padelle, pentole basse pocosporche, secondo gli Esempi di caricamento. Tazze e tazzine, coltelli lunghi e acuminati, posate di servizio:posizionarli sulle ribaltine **.

Regolare laltezza del cesto superiore Per agevolare la sistemazione delle stoviglie, è possibile sistemareil cesto superiore in posizione alta o bassa.E preferibile regolare laltezza del cesto superiore aCESTO VUOTO.Non sollevare o abbassare MAI il cesto su un solo lato.Aprire i fermi delle guide del cesto adestra e a sinistra ed estrarre il cesto;sistemarlo in alto o in basso, farloscivolare lungo le guide fino a far entrareanche le rotelle anteriori e chiudere i fermi(vedi figura).Se il cesto è dotato di maniglie DualSpace * (vedi figura), estrarre il cesto superiore a fine corsa, impugnare lemaniglie ai lati del cesto e muovere versolalto o verso il basso; lasciare ricadere ilcesto accompagnandolo. Esempi di caricamento cesto superiore

Esempi di caricamento cesto inferiore

Stoviglie non adatte al lavaggio in lavastoviglie  Oggetti di legno, con impugnatura in legnoo in corno o con parti incollate. Oggetti di alluminio, rame, ottone, peltro o stagno. Stoviglie di plastica non termoresistente. Porcellane antiche o dipinte a mano. Argenteria antica. Largenteria non antica può invece esserelavata con un programma delicato e accertandosi che non sia acontatto con altri metalli.Si consiglia lutilizzo di stoviglie idonee al lavaggio inlavastoviglie.6

* Presente solo su alcuni modelli.

Avviare la lavastoviglie

1. Aprire il rubinetto dellacqua.

2. Premere il tasto ON-OFF: tutte le spie presenti sul

pannello comandi si illuminano per alcuni secondi.

3. Aprire la porta e dosare il detersivo (vedi sotto).

4. Caricare i cestelli (vedi Caricare i cestelli) e chiudere

5. Selezionare il programma ruotando la manopola

SELEZIONE PROGRAMMA in senso orario: far

coincidere la tacca sulla manopola con il numero o il

simbolo del programma. La spia relativa al tasto AVVIO/

6. Selezionare le opzioni di lavaggio

7. Avviare premendo il tasto AVVIO, la spia smette di

pulsare e diventa a luce fissa. Laccensione della spia

relativa al lavaggio avvisa dellinizio del programma.

8. Alla fine del programma si illumina la spia FINE (luce

fissa). Spegnere lapparecchio premendo il tasto ON-

OFF, chiudere il rubinetto dellacqua e staccare la spina

dalla presa di corrente.

9. Aspettare alcuni minuti prima di togliere le stoviglie,

per evitare di scottarsi. Scaricare i cestelli iniziando da

- Per ridurre il consumo di energia elettrica, in

alcune condizioni di NON utilizzo, la macchina si

spegne automaticamente.

Modificare un programma in corso

Se si è selezionato un programma sbagliato è possibile

modificarlo, purché appena iniziato: a lavaggio avviato,

per cambiare ciclo di lavaggio spegnere la macchina

con una pressione prolungata del tasto ON/OFF/Reset,

riaccenderla con lo stesso tasto e selezionare

nuovamente programma e opzioni desiderati.

Aggiungere altre stoviglie

Premere il tasto Avvio/Pausa, (la luce del tasto pulsa)

Aprire la porta facendo attenzione alla fuoriuscita di

vapore e inserire le stoviglie. Premere il tasto Avvio/

Pausa (luce fissa): il ciclo riprende.

Premendo il tasto Avvio/Pausa per mettere in pausa

la macchina, si interrompe sia il programma sia lAvvio

Ritardato se impostato.

In questa fase non si può cambiare il programma.

Interruzioni accidentali

Se durante il lavaggio si apre la porta o si verifica

uninterruzione di corrente, il programma si interrompe.

Riprende dal punto in cui si era interrotto quando si

chiude la porta o torna la luce.

Caricare il detersivo

Il buon risultato del lavaggio dipende anche dal

corretto dosaggio del detersivo, eccedendo non

si lava in modo più efficace e si inquina

Utilizzare solo detersivo per lavastoviglie.

NON UTILIZZARE detergenti per lavaggio a

Un utilizzo eccessivo di detersivo può

lasciare residui di schiuma a fine ciclo.

Lutilizzo delle pastiglie è consigliato solo

nei modelli dove è presente lopzione PASTIGLIE MULTIFUNZIONE. Le migliori prestazioni di lavaggio ed asciugatura, si ottengono solo con lutilizzo di

detersivo in polvere, brillantante liquido e sale.

vaschetta A: Detersivo per lavaggio

vaschetta B: Detersivo per prelavaggio

1. Aprire il coperchio C

premendo il pulsante D.

2. Dosare il detersivo

consultando la Tabella dei

 in polvere: vaschette A e B.

 pastiglie: quando il

programma ne richiede 1,

metterla nella vaschetta A e

chiudere il coperchio; quando ne richiede 2, mettere

la seconda sul fondo della vasca.

3. Eliminare i residui di detersivo dai bordi della

vaschetta e chiudere il coperchio fino allo scatto.16

Opzioni di lavaggio*

Le OPZIONI possono essere impostate, modificate o

azzerate solo dopo aver scelto il programma di

lavaggio e prima di aver premuto il tasto Avvio/Pausa.

Possono essere selezionate solo le opzioni compatibili al

tipo di programma scelto. Se unopzione non è

compatibile con il programma selezionato, (vedi tabella

programmi) il led relativo lampeggia velocemente 3

Se viene selezionata unopzione incompatibile con

unopzione o un programma di lavaggio

precedentemente impostati, lopzione non compatibile

lampeggia 3 volte e si spegne, mentre rimane accesa

lultima impostazione scelta.

Per deselezionare unopzione erroneamente

impostata, premere di nuovo sul tasto corrispondente.

Se le stoviglie sono poche, si può effettuare il mezzo

carico risparmiando acqua, energia e detersivo.

Selezionare il programma, premere il tasto MEZZO CARICO: la spia si illumina.

Unulteriore pressione del tasto MEZZO CARICO

deseleziona lopzione.

Ricordarsi di dimezzare la quantità di detersivo.

E preferibile utilizzare detersivo in polvere.

Questa opzione non è disponibile con il

È possibile posticipare di 3, 6 o 9 ore lavvio del programma:

1:Dopo aver selezionato il programma di lavaggio

desiderato ed altre eventuali opzioni, premere il tasto

AVVIO RITARDATO: la spia si illumina.

2: Selezionare lavvio desiderato premendo in successione

il tasto dellAvvio ritardato, le spie del lavaggio (3 ore),

asciugatura (6 ore) e fine (9 ore) si illumineranno in

Con unulteriore pressione del tasto Avvio Ritardato, si

deseleziona lopzione e la spia si spegne.

3. A selezione avvenuta, premendo il tasto Avvio/Pausa

avrà inizio il conto alla rovescia, il ritardo selezionato

lampeggia ed il tasto Avvio/Pausa smette di pulsare (luce

3. A tempo scaduto la spia dellAVVIO RITARDATO si

spegne, e il programma si avvia.

Non è possibile impostare lAvvio Ritardato a ciclo

* Presente solo su alcuni modelli.

Se le stoviglie sono poco sporche o sono state sciacquate precedentemente sotto lacqua, ridurre

sensibilmente la dose del detersivo.

le migliori prestazioni dei programmi Quotidiano e Rapido, si ottengono preferibilmente rispettando il

numero di coperti specificati.

* Il programma Eco, rispetta la norma EN-50242, dura più a lungo rispetto ad altri programmi ma presenta un

minor consumo di energia ed in più è rispettoso con lambiente.

Nota per i laboratori di Prove: per informazioni sulle condizioni della prova comparativa EN, farne richiesta

allindirizzo: ASSISTENZA_EN_LVS@indesitcompany.com

Per facilitare il dosaggio del detersivo è bene sapere che:

1 cucchiaio da cucina = 15 gr. di polvere = 15 ml di liquido circa - 1 cucchiaino da cucina = 5 gr. di polvere

= 5 ml di liquido circa

Il numero e il tipo di programmi ed opzioni variano in base al modello di lavastoviglie. Detersivo (A) = vaschetta A (B) = vaschetta B Indicazioni per la scelta dei programmi

Programma polvere liquido pastiglie Asciugatura Opzioni Durata del programma (tolleranza ±10%) Hrs. Min. Stoviglie e pentole molto sporche (da non usare per pezzi delicati). 1. Intensivo

2:25’ Stoviglie e pentole normalmente sporche. Programma standard giornaliero.

1:50’ Sporco quotidiano in quantità limitata. (4 coperti + 1 pentola + 1 padella). 3. Quotidiano

1:00’ Lavaggio preliminare in attesa di completare il carico al pasto successivo. 4. Ammollo

0:08’ Lavaggio ecologico a bassi consumi energetici, adatto a stoviglie e pentole. 5. Eco *

2:35’ Ciclo economico e veloce da utilizzare per stoviglie poco sporche, subito dopo l'uso. (2 piatti +2 bicchieri +4 posate+1 pentola + 1 padellino) 6. Rapido

G F Usare solo prodotti specifici per lavastoviglie.

Non usare sale alimentare o industriale nè

detersivi per il lavaggio a mano.

Seguire le indicazioni riportate sulla

confezione. Se si usa un prodotto multifunzione, non è necessarioaggiungere brillantante, si consiglia invece di aggiungeresale, specie se lacqua è dura o molto dura. Seguire leindicazioni riportate sulla confezione. Non aggiungendo né sale né brillantante è

normale che le spie MANCANZA SALE

MANCANZA BRILLANTANTE

Caricare il brillantante Il brillantante facilita lasciugatura delle stoviglie facendoscivolare lacqua dalla superficie, così che non rimanganostriature o macchie.Il serbatoio del brillantante va riempito: quando sul pannello si accende la spia MANCANZABRILLANTANTE *; 1. Aprire il serbatoio ruotando iltappo (G) in senso antiorario.2. Versare il brillantante evitandoche fuoriesca. Se accade, puliresubito con un panno asciutto.3. Riavvitare il tappo.Non versare MAI il brillantantedirettamente allinterno dellavasca. Regolare la dose di brillantante Se non si è soddisfatti del risultato dellasciugatura, è possibileregolare la dose di brillantante. Con un cacciavite girare ilregolatore (F) scegliendo tra 6 posizioni (la regolazione difabbrica è sul 4): se sulle stoviglie ci sono striature, girare verso i numeribassi (1-3). se ci sono gocce dacqua o macchie di calcare girareverso i numeri alti (4-6). Impostazione durezza dellacqua Ogni lavastoviglie è corredata di un dolcificatore dellacquache, utilizzando del sale rigenerante specifico per lavastovi-glie, fornisce acqua priva di calcare per il lavaggio dellestoviglie.Questa lavastoviglie, consente una regolazione che riducelinquinamento ed ottimizza le prestazioni di lavaggio infunzione della durezza dellacqua. Il dato è reperibile pressolEnte erogatore dellacqua potabile.- Spegnere la macchina con il tasto ON/OFF e aprire laporta.-Posizionare la manopola SELEZIONE PROGRAMMA prima sul 5° programma ed in succesione sul 1° programma e nuovamente sul 5°.-Premere il tasto ON/OFF, le spie delle fasi ciclolampeggiano; ora è possibile selezionare il livello didurezza.Ad ogni programma corrisponde un livello di durezza:Es: 1° programma, livello durezza 12° programma, livello durezza 2 ecc..ecc... fino ad unmassimo di 5 * livelli. (Il decalcificatore è impostato dalla fabbrica sul livello 3).- Per uscire dalla funzione attendere 30 secondi circa ospegnere la macchina con il tasto ON/OFF.Se si utilizzano le pastiglie multifunzione, riempire comunqueil serbatoio del sale.(°dH = durezza in gradi tedeschi - °fH = durezza in gradifrancesi - mmol/l = millimol/litro) Caricare il sale rigenerante Per avere buoni risultati di lavaggio è indispensabile verificareche il serbatoio del sale non sia mai vuoto. Il sale rigeneranteelimina il calcare dallacqua, evitando che si depositi sullestoviglie. Il serbatoio del sale è posto nella parte inferiore dellalavastoviglie (vedi Descrizione) e va riempito: quando il galleggiante verde * non è visibile osservando il tappo del sale; quando sul pannello si accende la spia MANCANZA SALE *; 1. Estrarre il cesto inferiore e svitare iltappo del serbatoio in senso antiorario.2. Solo per il primo utilizzo: riempire ilserbatoio di acqua fino al bordo.3. Posizionare limbuto * (vedi figura) e riempire il serbatoio di sale fino al bordo(circa 1 kg); è normale che trabocchi un po dacqua.4. Togliere limbuto *, eliminare i residui di sale dallimbocco; sciacquare il tappo sotto lacqua corrente prima di avvitarlo,disponendolo a testa in giù e facendo defluire lacqua dallequattro fessure disposte a stella nella parte inferiore del tappo.(tappo con galleggiante verde *) E consigliabile effettuare questa operazione ad ognicaricamento del sale.Chiudere bene il tappo, affinché nel serbatoio non entridetersivo durante il lavaggio (potrebbe danneggiarsiirrimediabilmente il dolcificatore).Quando si rende necessario, caricare il sale prima di unciclo di lavaggio in modo da eliminare la soluzione salinatraboccata dal contenitore del sale. * Presente solo su alcuni modelli. Tabella Durezze Acqua °dH °fH mmol/l livello 0 6 0 10 0 1 1 6 11 11 20 1,1 2 2 12 17 21 30 2,1 3 3 17 34 31 60 3,1 6 4 34 50 61 90 6,1 9 5

Da 0°f a 10°f si consiglia di non utilizzare sale.

* con questa impostazione la durata dei cicli può lievemente prolungarsi.10

Escludere acqua e corrente elettrica  Chiudere il rubinetto dellacqua dopo ogni lavaggioper eliminare il pericolo di perdite. Staccare la spina dalla presa di corrente quando sipulisce la macchina e durante i lavori dimanutenzione. Pulire la lavastoviglie  La superficie esterna e il pannello di controllopossono essere puliti con un panno inumidito conacqua non abrasivo. Non usare solventio abrasivi. La vasca interna può essere pulita da eventualimacchie con un panno imbevuto di acqua e pocoaceto. Evitare i cattivi odori  Lasciare sempre socchiusa la porta per evitare ilristagno di umidità. Pulire regolarmente le guarnizioni perimetrali ditenuta della porta e delle vaschette detersivo con unaspugnetta umida. Si eviteranno così ristagni di cibo,principali responsabili del cattivo odore. Pulire gli irroratori Può succedere che residui di cibo si attacchino agliirroratori e ostruiscano i fori da cui esce lacqua: di tantoin tanto è bene controllarli e pulirli con uno spazzolinonon metallico.I due irroratori, sono entrambi smontabili.Per smontare lirroratoresuperiore, occorre svitaregirando in senso antiorariola ghiera diplastica.Lirroratoresuperiore, va rimontato conla parte con il maggiornumero di fori rivolta verso lalto.Lirroratore inferiore si smontatirandolo verso lalto. Pulizia del filtro entrata acqua* Se i tubi dellacqua sono nuovi o sono rimasti per lungotempo inattivi, prima di fare lallacciamento, far scorrerelacqua fino a che diventi limpida e sia priva di impurità.Senza questa precauzione, cè il rischio che il puntodove entra lacqua si intasi, danneggiando lalavastoviglie. * Presente solo su alcuni modelli.

Periodicamente, pulire il filtro entrata acqua posizionato

alluscita del rubinetto.

- Chiudere il rubinetto dellacqua.

- Svitare lestremità del tubo di carico acqua, togliere il filtro e

pulirlo delicatamente sotto un getto di acqua corrente.

- Inserire nuovamente il filtro e avvitare il tubo.

Il gruppo filtrante è formato da tre filtri che puliscono lacqua

di lavaggio dai residui di cibo e la rimettono in circolo: per

avere buoni risultati di lavaggio è necessario pulirli.

Pulire i filtri con regolarità.

La lavastoviglie non deve essere usata senza filtri o con

 Dopo alcuni lavaggi, controllare il gruppo filtrante e se

necessario pulirlo accuratamente sotto acqua corrente,

aiutandosi con uno spazzolino non metallico, seguendo le

istruzioni sotto riportate:

1. ruotare in senso antiorario il filtro cilindrico C ed estrarlo

2. Estrarre il bicchiere filtro B facendo una leggera pressione

sulle alette laterali (Fig. 2);

3. Sfilare il piatto filtro inox A. (fig. 3).

4. Ispezionare il pozzetto ed eliminare eventuali residui di

cibo. NON RIMUOVERE MAI la protezione della pompa di

lavaggio (particolare di colore nero) (fig.4).

Dopo la pulizia dei filtri, rimontare il gruppo filtrante e

ricollocarlo correttamente nella sua sede; è fondamentale

per un buon funzionamento della lavastoviglie.

Se ci si assenta per lunghi periodi

 Staccare i collegamenti elettrici e chiudere il rubinetto

 Lasciare socchiusa la porta.

 Al rientro, fare un lavaggio a vuoto.

Precauzioni e consigli Lapparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza.

Queste avvertenze sono fornite per ragioni di sicurezza

e devono essere lette attentamente.

 Questo elettrodomestico non può venire usato da

persone (bambini compresi) con ridotte capacità

fisiche, sensoriali o mentali, o mancanza di

esperienza e conoscenza, a meno che non venga

loro fornita supervisione o istruzioni riguardanti l'uso

da una persona responsabile della loro sicurezza.

 È necessaria la supervisione di un adulto per evitare

che i bambini giochino con l'elettrodomestico.

 Lapparecchio è stato concepito per un uso di tipo

non professionale allinterno dellabitazione.

 Lapparecchio deve essere usato per il lavaggio delle

stoviglie a uso domestico, solo da persone adulte e

secondo le istruzioni riportate in questo libretto.

 Lapparecchio non va installato allaperto, nemmeno

se lo spazio è riparato, perché è molto pericoloso

lasciarlo esposto a pioggia e temporali.

 Non toccare la lavastoviglie a piedi nudi.

 Non staccare la spina dalla presa della corrente

tirando il cavo, bensì afferrando la spina.

 È necessario chiudere il rubinetto dellacqua e

staccare la spina dalla presa della corrente prima di

effettuare operazioni di pulizia e manutenzione.

 In caso di guasto, in nessun caso accedere ai

meccanismi interni per tentare una riparazione.

 Non toccare mai la resistenza.

 Non appoggiarsi o sedersi sulla porta aperta:

lapparecchio potrebbe ribaltarsi.

 La porta non deve essere tenuta nella posizione

aperta perchè può rappresentare il pericolo di

 Tenere il detersivo e il brillantante fuori dalla portata

 Gli imballaggi non sono giocattoli per bambini.

 Smaltimento del materiale di imballaggio: attenersi

alle norme locali, così gli imballaggi potranno essere

 La direttiva Europea 2002/96/CE sui rifiuti di

apparecchiature elettriche ed elettroniche (RAEE),

prevede che gli elettrodomestici non debbano essere

smaltiti nel normale flusso dei rifiuti solidi urbani. Gli

apparecchi dismessi devono essere raccolti

separatamente per ottimizzare il tasso di recupero e

riciclaggio dei materiali che li compongono e

impedire potenziali danni per la salute e lambiente. Il

simbolo del cestino barrato è riportato su tutti i

prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione

degli elettrodomestici, i detentori potranno rivolgersi

al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare lambiente

Risparmiare acqua ed energia

 Avviare la lavastoviglie solo a pieno carico. In attesa

che la macchina sia piena, prevenire i cattivi odori

con il ciclo Ammollo (vedi Programmi).

 Selezionare un programma adatto al tipo di stoviglie e

al grado di sporco consultando la Tabella dei

- per stoviglie normalmente sporche utilizzare il

programma Eco, che garantisce bassi consumi

energetici e di acqua.

- se il carico è ridotto attivare lopzione Mezzo carico

(vedi Avvio e utilizzo).

 Se il proprio contratto di erogazione dellenergia

elettrica prevede fasce orarie di risparmio energetico,

effettuare i lavaggi negli orari a tariffa ridotta.

Lopzione Avvio ritardato* (vedi Avvio e utilizzo) può

aiutare a organizzare i lavaggi in tal senso.

Detersivi senza fosfati, senza cloro

 Si consiglia vivamente di usare i detersivi senza

fosfati e senza cloro che sono i più indicati per la

tutela dellambiente.

 Gli enzimi sviluppano unazione particolarmente

efficace con temperature prossime ai 50°C, per cui

con i detersivi con enzimi si possono impostare

lavaggi a basse temperature e ottenere gli stessi

risultati che si avrebbero a 65°C.

 Dosare bene il detersivo in base alle indicazioni del

produttore, alla durezza dellacqua, al grado di

sporco e alla quantità di stoviglie per evitare

sprechi. Pur biodegradabili, i detersivi contengono

elementi che alterano lequilibrio della natura.

* Presente solo su alcuni modelli.12

Può accadere che lapparecchio non funzioni. Prima di telefonare allAssistenza controllare che non si tratti

di un problema facilmente risolvibile aiutandosi con il seguente elenco.

Qualora il problema persista chiamare il Servizio Assistenza Tecnico Autorizzato: Numero Unico Nazionale

199.199.199 (costo massimo al minuto per chiamate da rete fissa Euro 0,1426).

Anomalie: Possibili cause / Soluzione:

La lavastoviglie non parte.

• La spina non è ben inserita nella presa di corrente oppure in

casa non c’è corrente.

• La porta della lavastoviglie non è ben chiusa.

• Si è impostato un Avvio ritardato (vedi Avvio e utilizzo).

La lavastoviglie non scarica acqua.

• Il programma non è ancora terminato.

• Il tubo di scarico dell’acqua è piegato (vedi Installazione).

• Lo scarico del lavello è ostruito.

• Il filtro è intasato da residui di cibo.

La lavastoviglie fa rumore.

• Le stoviglie sbattono tra loro o contro gli irroratori.

• Eccessiva presenza di schiuma: il detersivo non è dosato

adeguatamente o non è idoneo al lavaggio in lavastoviglie.

(vedi Avvio e utilizzo).

Su stoviglie e bicchieri ci sono

depositi calcarei o una patina

• Manca il sale rigenerante o la sua regolazione non è

adeguata alla durezza dell’acqua (vedi Brillantante e sale).

• Il tappo del serbatoio del sale non è chiuso bene.

• Il brillantante è esaurito o il dosaggio è insufficiente.

• Le stoviglie sono in materiale antiaderente.

Su stoviglie e bicchieri ci sono

striature o sfumature bluastre.

• Il dosaggio del brillantante è eccessivo.

Le stoviglie sono poco asciutte.

• È stato selezionato un programma senza asciugatura.

• Il brillantante è esaurito o il dosaggio è insufficiente (vedi

Brillantante e sale).

• La regolazione del brillantante non è adeguata.

Le stoviglie non sono pulite.

• I cestelli sono troppo carichi (vedi Caricare i cestelli).

• Le stoviglie non sono sistemate bene.

• Gli irroratori non sono liberi di ruotare.

• Il programma di lavaggio è troppo blando (vedi Programmi).

• Eccessiva presenza di schiuma: il detersivo non è dosato

adeguatamente o non è idoneo al lavaggio in lavastoviglie.

(vedi Avvio e utilizzo).

• Il tappo del brillantante non è stato chiuso correttamente.

• Il filtro è sporco o intasato (vedi Manutenzione e cura).

• Manca il sale rigenerante (vedi Brillantante e sale).

La lavastoviglie non carica

acqua/Allarme rubinetto chiuso.

(lampeggiano velocemente le spie

• Manca l’acqua nella rete idrica.

• Il tubo di carico dell’acqua è piegato (vedi Installazione).

• Aprire il rubinetto e l’apparecchio si avvia dopo pochi minuti.

• L’apparecchio si è bloccato perché non si è intervenuti al

lampeggiare delle spie. Spegnere la macchina con il tasto

ON/OFF, aprire il rubinetto e dopo 20 secondi riaccendere

premendo lo stesso tasto. Riprogrammare la macchina e

Allarme guasto elettrovalvola

di carico dell’acqua

(lampeggia velocemente la spia

• Spegnere con il tasto ON/OFF e riaccendere dopo un minuto.

Se l’allarme permane chiudere il rubinetto dell’acqua per

evitare allagamenti, staccare la spina della corrente e

chiamare l’Assistenza.

Allarme al tubo di carico

dell’acqua/Filtrino entrata acqua

(lampeggiano velocemente le spie

Lavaggio, Asciugatura e Fine.

• Spegnere la macchina premendo il tasto ON/OFF. Chiudere il

rubinetto dell’acqua per evitare allagamenti, staccare la

spina della corrente.

Controllare che il filtro entrata acqua non sia intasato da

impurità . (vedere capitolo "Manutenzione e Cura")Operating instructions
